Видеоускоритель AMD Radeon R7 370

Иногда они возвращаются... Третье пришествие Pitcairn

Содержание


Представляем базовый детальный материал с исследованием AMD Radeon R7 370.

Объект исследования: Ускоритель трехмерной графики (видеокарта) MSI R7 370 Gaming 2G 2048 МБ 256-битной GDDR5 PCI-E

Сведения о разработчике: Компания ATI Technologies (торговая марка ATI) основана в 1985 году в Канаде как Array Technology Inc. В том же году была переименована в ATI Technologies. Штаб-квартира в г. Маркхам (Торонто). C 1987 года компания сконцентрировалась на выпуске графических решений для ПК. Начиная с 2000 года основным брендом графических решений ATI становится Radeon, под которым выпускаются GPU как для настольных ПК, так и для ноутбуков. В 2006 году компанию ATI Technologies покупает компания AMD, в которой образуется подразделение AMD Graphics Products Group (AMD GPG). C 2010 года AMD отказывается от бренда ATI, оставив лишь Radeon. Штаб-квартира AMD в Саннивейл (Калифорния), а у AMD GPG остается главным офисом бывший офис AMD в Маркхаме (Канада). Своего производства нет. Общая численность сотрудников AMD GPG (включая региональные офисы) около 2000 человек.

Часть 1: Теория и архитектура

Анонс графических решений новой линейки Radeon 300 компании AMD оставляет довольно смешанное и странное впечатление. Очень необычно, что из всех номинальных новинок реально новый видеочип во всей линейке применяется только в топовых решениях нескольких моделей, а все остальные видеокарты с новыми именами основаны на старых добрых графических процессорах, известных нам по паре предыдущих поколений вот уже несколько лет (хотя традиционно и сами GPU поменяли свои кодовые названия, как в свое время Pitcairn стал Curacao, а теперь вот — Trinidad).

И пока все энтузиасты 3D-графики ожидают выхода первых статей по новому топовому решению компании AMD, чтобы посмотреть на его возможности и сравнить с лучшими игровыми видеокартами конкурента, остается только рассматривать и другие модели компании — вдруг в них есть какие-то полезные изменения по сравнению с предыдущей линейкой Radeon 200?

В общем-то, даже не самые мощные графические решения AMD нового поколения могут быть довольно привлекательными для потенциальных покупателей: ведь из-за отсутствия по-настоящему новых графических процессоров у компании AMD просто нет других вариантов, кроме глубокого пересмотра цен на вновь перевыпущенные продукты — естественно, в сторону их снижения. Так что практически все новинки грозят стать привлекательными по соотношению цены и качества, хотя ничего нового технологически они не принесут — мы давно знаем все особенности графических процессоров Pitcairn/Curacao, Tonga, Tahiti и Hawaii.

Сегодня мы рассматриваем одну из таких номинальных новинок — решение под наименованием AMD Radeon R7 370. Сразу же обращает на себя внимание изменение префикса с R9 на R7 — некоторые новые Radeon были «понижены в должности» для более точного рыночного позиционирования в изменившихся за прошедшие годы условиях — ниже мы подробно рассмотрим этот вопрос. Основой «новинки» является графическое ядро Pitcairn, позднее также известное под именем Curacao, а теперь получившее имя Trinidad, так что читателям полезно будет ознакомиться с нашими предыдущими материалами по аналогичным решениям прошлых поколений.

Графический ускоритель Radeon R7 370
Кодовое имя«Curacao/Pitcairn/Trinidad»
Технология производства28 нм
Количество транзисторов2,8 млрд.
АрхитектураУнифицированная, с массивом общих процессоров для потоковой обработки многочисленных видов данных: вершин, пикселей и др.
Аппаратная поддержка DirectXУровень возможностей Feature Level 11_1 и шейдерной модели Shader Model 5.0
Шина памяти256-битная: четыре контроллера шириной по 64 бита с поддержкой памяти GDDR5
Частота графического процессора, МГц1050
Вычислительные блоки16 (из 20 в чипе) вычислительных блоков GCN, включающих 64 (из 80) SIMD-ядер, состоящих в общем из 1024 (из 1280) ALU для расчетов с плавающей запятой (поддерживаются целочисленные и плавающие форматы, с точностью FP32 и FP64)
Блоки текстурирования64 (из 80) текстурных блока, с поддержкой трилинейной и анизотропной фильтрации для всех текстурных форматов
Блоки растеризации (ROP)32 блока ROP с поддержкой режимов сглаживания с возможностью программируемой выборки более чем 16 сэмплов на пиксель, в том числе при FP16- или FP32-формате буфера кадра. Пиковая производительность до 32 отсчетов за такт, а в режиме без цвета (Z only) — 128 отсчетов за такт
Поддержка мониторовИнтегрированная поддержка до шести мониторов, подключенных по интерфейсам DVI, HDMI и DisplayPort


Спецификации видеокарты Radeon R7 370
Частота ядра, МГц1050
Количество универсальных процессоров1024
Количество текстурных блоков64
Количество блоков блендинга32
Эффективная частота памяти, МГц5700 (4×1425)
Тип памятиGDDR5
Объем памяти, ГБ2
Пропускная способность памяти, ГБ/с182
Вычислительная производительность, Терафлопс2,15
Теоретическая максимальная скорость закраски, Гигапикселей/с33,6
Теоретическая скорость выборки текстур, Гигатекселей/с67,2
ШинаPCI Express 3.0
Разъемыдва DVI Dual Link, HDMI 1.4, DisplayPort 1.2
Энергопотребление, Втдо 150
Дополнительное питаниеОдин 6-контактный разъем
Число слотов, занимаемых в системном корпусе2
Рекомендуемая ценадля рынка США — $135-149

Любопытно выбранное наименование в новой линейке для рассматриваемой модели — после пересмотра рыночного позиционирования всей серии, данная видеокарта была исключена из серии Radeon R9 и спустилась вниз в подсемейство Radeon R7. Собственно, копия этой модели из семейства Radeon 200 также была в подсемействе R7 (R7 265), но вот модель R9 270 принадлежала уже к более серьезному подсемейству. Довольно странное решение, так как по производительности в «новинке» ничего не изменилось. Разве что в AMD решили немного «причесать» систему названий для своих видеокарт, сделав ее более стройной.

Модель Radeon R7 370 занимает свое положение в нижней части продуктовой линейки компании, ее основой является графический процессор Pitcairn, известный также под именем Curacao. Это — один из самых старых GPU, применяемых в новой линейке Radeon 300, на чипе с точно такими же характеристиками основаны такие модели, как Radeon HD 7850 и R7 265. Ну разве что «новинка» слегка разогнана по сравнению с предшественниками — до 1050 МГц для GPU и 5700 МГц для GDDR5-памяти. Но по производительности она остается весьма близкой к уже известным нам моделям предыдущих поколений.

Компания AMD позиционирует свое номинально новое решение в качестве соперника для Nvidia Geforce GTX 750 Ti, что неудивительно, учитывая, что Radeon R7 265 также был соперником для этой же модели. Вероятно появление на рынке двух вариантов этой новой модели: с 2 и 4 ГБ видеопамяти, также отличающихся и розничными ценами. Объема в два гигабайта до сих пор чаще всего хватает для разрешений до 1920×1080(1200), но в некоторых современных играх при высоких настройках качества требуется большее ее количество. Правда, для столь недорогой видеокарты в установке большего объема достаточно дорогой GDDR5-памяти просто нет смысла, ведь скорость рендеринга будет ограничиваться возможностями GPU, прежде всего.

Сама по себе видеокарта невелика по размеру и, как и ее предшественница Radeon R7 265, оснащена лишь одним шестиконтактным разъемом дополнительного питания, что означает уровень энергопотребления порядка 150 Вт. Это значение явно указывает на применение устаревшего GPU, не отличающегося особой энергоэффективностью, ведь конкурирующая видеокарта Geforce GTX 750 Ti с весьма энергоэффективным видеочипом архитектуры Maxwell потребляет всего лишь до 60 Вт.

Внешнее оформление кожуха системы охлаждения платы Radeon R7 370 подчеркивает общность с другими моделями новой линейки, а среди разъемов на ней можно найти два порта DVI и полноразмерные видеовыходы форматов HDMI и DisplayPort. Хотя характеристики референсной платы не особенно важны, так как партнеры компании AMD предлагают собственные варианты с оригинальным дизайном печатных плат и систем охлаждения, которые также могут отличаться и по набору разъемов для вывода изображения.

Особенности новой модели

Так как Radeon R7 370 основана на графическом процессоре Pitcairn/Curacao/Trinidad, о котором мы рассказывали уже не раз и не два, данный раздел будет предельно кратким. Для начала можно прочитать материал о давно известной архитектуре Graphics Core Next (GCN) на примере чипа Tahiti. На этой архитектуре основаны все современные решения компании, и даже более современные GPU отличаются не слишком значительными модификациями в вычислительных способностях, некоторыми дополнительными возможностями DirectX 12 и усовершенствованной технологией AMD PowerTune, а основы остаются неизменными.

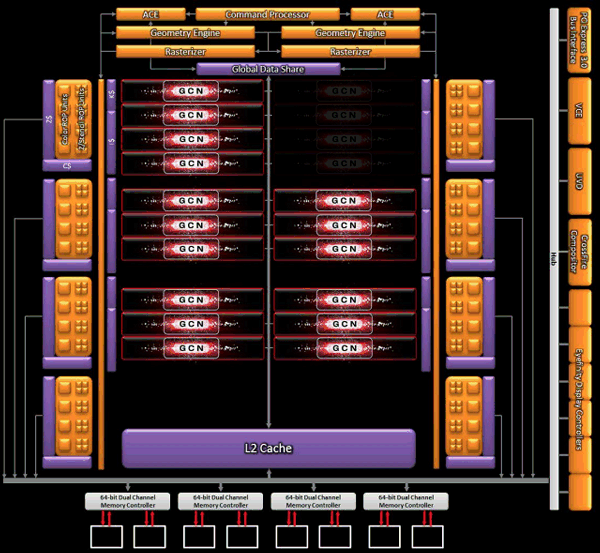

Модель Radeon R7 370 основана на урезанном по количеству функциональных блоков чипе Pitcairn/Curacao/Trinidad. В данной модификации графического процессора выключены из работы четыре вычислительных устройства (из 20 вычислительных устройств активными остались 16 штук). Это дает общее количество 1024 потоковых процессоров вместо 1280 ALU у полноценной версии. Это же касается и текстурных блоков: их количество снижено с 80 TMU до 64 TMU, так как каждый блок GCN имеет в своем составе по четыре текстурных блока. По количеству блоков ROP и контроллерам памяти эти чипы одинаковы, они имеют 32 блока ROP и четыре 64-битных контроллера памяти, дающие общую 256-битную шину.

Рабочие частоты видеокарты новой модели Radeon R7 370 несколько выше тех, что были у R7 265 и уж тем более выше частот Radeon HD 7850. Графический процессор в рассматриваемой модели получил частоту в 1050 МГц, а видеопамять новинки работает на частоте в 5.7 ГГц. Применение быстрой GDDR5-памяти дает довольно высокую для этого ценового сегмента пропускную способность в 182 ГБ/с, что может положительно сказываться при рендеринге в высоких разрешениях. Объем памяти у данной модели может быть 2 или 4 ГБ, нижнее значение логично для бюджетной видеоплаты, а верхнее может помочь при использовании 4K-мониторов.

Свежевыпущенная модель видеокарты Radeon R7 370 поддерживает все те же технологии, что и предыдущие модели на основе этого же GPU. Мы уже неоднократно писали обо всех новых технологиях, поддерживаемых графическими чипами компании AMD в соответствующих обзорах. В частности, рассматриваемая видеокарта имеет поддержку нового графического API Mantle, который помогает в эффективном использовании аппаратных возможностей графических процессоров AMD, не будучи ограничен недостатками имеющихся графических API: OpenGL и DirectX. Правда, после скорого выхода DirectX 12 это перестанет быть особым преимуществом.

Что касается производительности новой модели, то старшим моделям на базе того же чипа Pitcairn она может уступать до 20%, что объясняется разным количеством активных исполнительных блоков GCN. Дополнительные четыре CU дают старшему графическому процессору большие теоретические показатели пиковой скорости математических вычислений и производительности текстурных выборок и фильтрации, хотя производительность блоков ROP и пропускная способность видеопамяти у них равна. Ну а в целом — новинка чуть быстрее модели Radeon R7 265, хотя разница между ними весьма невелика.

Что касается конкуренции с компанией Nvidia, то модель Radeon R7 370 мало что меняет на рынке, хотя и остается интересным вариантом для своего класса. Традиционно, по этой цене решениям AMD противостоит видеокарта Geforce GTX 750 Ti от калифорнийской компании, имеющая несколько меньшую производительность. Компания AMD говорит о производительности новинки на 20% большей, по сравнению с платой Nvidia, которая продается примерно за эти же деньги. Правда, разница в потреблении энергии между Geforce GTX 750 Ti и Radeon R7 370 куда больше, и она уже в пользу решения Nvidia — их плата обходится аж в 2,5 раза меньшим энергопотреблением (60 Вт против 150 Вт).

Совершенно понятно, что видеокарта Radeon R7 370 относится к ряду максимально доступных решений стоимостью до $150, поэтому не нужно требовать от нее каких-то особенных характеристик и высокой производительности. На это указывает и отнесение новой модели компанией AMD к серии Radeon R7. И хотя энтузиастам ПК-игр такого уровня производительности явно не хватит, типичные пользователи будут довольны ее скоростью, получаемой за небольшие деньги, ведь представленная модель Radeon R7 370 является одним из самых выгодных предложений в своем ценовом диапазоне.

Другое дело, что интересующимся 3D-графикой хотелось бы от компании AMD уже чего-то реально нового, а не графического процессора трехлетней давности, выходящего под уже третьим названием. В самом по себе переименовании старых GPU под видом новых моделей нет ничего плохого, когда это оправдано с рыночной точки зрения. Но больше трех лет использовать решения, которые уступают современным платам соперника по функциональности и энергоэффективности — это явно вынужденное решение из-за недостатка средств. Дела у компании AMD идут не слишком хорошо, чтобы разрабатывать радикально новую линейку GPU по все тому же 28 нм техпроцессу, придется ждать следующего года и более совершенных технологий производства. Будет надеяться, что AMD сможет удивить нас и порадовать.

Итак, познакомившись с характеристиками и теоретическими данными о видеокарте модели Radeon R7 370, мы переходим к следующей части нашей статьи, которая посвящена исследованию скорости рендеринга новой видеокарты AMD в нашем привычном наборе игровых приложений. В продолжении материала мы сравним производительность новинки из нижнего ценового сегмента от AMD с другими платами этой компании, а также со скоростью конкурирующих видеокарт Nvidia.



Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые картыКонкуренты
R7 370 2 ГБ — $146 (на 01.06.16) R7 265 — $151(5)
R7 370 2 ГБ — $146 (на 01.06.16) R9 270 — $158 (на 09.03.16)
R7 370 2 ГБ — $146 (на 01.06.16) R7 270X — $158 (на 09.03.16)
R7 370 2 ГБ — $146 (на 01.06.16) GTX 750 Ti — $128 (на 01.06.16)
R7 370 2 ГБ — $146 (на 01.06.16) GTX 750 — $97 (на 01.06.16)
MSI R7 370 Gaming — Н/Д(0) R7 370 2 ГБ — $146 (на 01.06.16)


Благодарим компанию MSI Russia
и лично Бориса Волка
за предоставленную на тестирование видеокарту

2 блока питания Thermaltake DPS G 1050W/Амур 1200 для тестового стенда предоставлены компанией Thermaltake

Корпус Corsair Obsidian 800D Full Tower для тестового стенда предоставлен компанией Corsair

Модули памяти Corsair Vengeance CMZ16GX3M4X1600C9 для тестового стенда предоставлены компанией Corsair

Corsair Hydro SeriesT H100i CPU Cooler для тестового стенда предоставлен компанией Corsair

Монитор Dell UltraSharp U3011 для тестовых стендов предоставлен компанией Юлмарт

Системная плата Asus Sabertooth X79 для тестового стенда предоставлена компанией Asustek

Системная плата MSI X79A-GD45(8D) для тестового стенда предоставлена компанией MSI

Жесткий диск Seagate Barracuda 7200.14 3 ТБ для тестового стенда предоставлен компанией Seagate

Накопитель SSD OCZ Octane 512 ГБ для тестового стенда предоставлен компанией OCZ Russia

2 накопителя SSD Corsair Neutron SeriesT 120 ГБ для тестового стенда предоставлены компанией Corsair

Монитор Asus ProArt PA249Q для рабочего компьютера предоставлен компанией Asustek

Клавиатура Cougar 700K для рабочего компьютера предоставленa компанией Cougar




18 июня 2015 Г.
