RADEON HD 3850 512MB PCI-E

производства HIS (IceQ III Turbo) и Sapphire (Ultimate)



СОДЕРЖАНИЕ

  1. Введение
  2. Особенности видеокарт
  3. Конфигурации стенда, список тестовых инструментов
  4. Результаты тестов
  5. Выводы


C момента анонса новых ускорителей серии RV670 прошло несколько месяцев, и постепенно рынок стал ими заполняться. Понятно, что из-за выхода в свет в преддверие рождественских продаж спрос на RADEON HD 38xx был весьма высок, что не замедлило сказаться на ценах, поэтому кое-где она была завышена даже в два раза относительно рекомендованной величины.

Напомним, что RADEON HD 3850 и 3870 — это плод компромисса. В ускорителях имеется одинаковое ядро, карты отличаются лишь частотами работы самого GPU и памяти. В остальном они схожи.

Мы помним, что RADEON HD 2900 XT имел 512-битную шину обмена с памятью, что сильно повысило себестоимость продукта, однако мало что дало на деле пользователю, ибо у AMD одна рука строит, а другая ломает. Одна рука сделала гигантскую ПСП, а другая рука перевела исполнение АА через шейдерные вычисления, а не через ROP, как было раньше. В результате, огромная и супердорогая ПСП использовалась не полностью, когда как ядро задыхалось от того, что одни и те же блоки вынуждены вычислять как текущие задачи по шейдерным командам, так еще и заниматься АА. В результате, мы все увидели, что вместо ожидаемого бесплатного АА (из-за 512-битной шины) мы получили падение скорости даже большее, чем было ранее с 256-битной шиной. Очевиден яркий пример несбалансированности решения. Именно поэтому, как бы пытались хвалить маркетологи HD 2800 XT, он ушел с рынка много раньше, чем   заслуживает продукт, на который отдано столько сил и времени. А AMD получила еще один минус в свою копилку отрицательных результатов, которая за последние годы и так переполнена.

И в качестве компромисса был выпущен новый чип — RV670, в котором в наличии все те же самые 320 универсальных процессоров, то же число текстурных блоков, что и у 2900 XT, однако контроллер был переделан под 256-битную шину обмена с памятью. В целом число транзисторов даже выросло, но это лишь из-за оптимизаций и увеличения объемов кешей. А из-за перехода на новый техпроцесс себестоимость RV670 оказалась намного ниже, чем у R600 (2900 XT). Что позволило компании на базе данного GPU предъявить на суд общественности относительно недорогие ускорители ценой от 150 до 200 долларов США (цены рекомендованные, реально, на момент написания материала они, конечно, выше из-за недавних праздников и высокого спроса).

Поскольку AMD выпускала самостоятельно только первые партии таких карт, которые были в продаже от партнеров AMD, а затем все партнеры получили возможность закупать у чипмейкера не готовые карты, а сами ядра, то многие партнеры так и поступили, выпустив на рынок ускорители с разным дизайном или различными системами охлаждения.

Из-за недавно вышедших новых мощных игр (особенно CRYSIS) резко вырос спрос на ускорители с 512-мегабайтным объемом памяти, ибо для CRYSIS 256-ти мегабайт у видеокарты явно недостаточно.

Поэтому многие партнеры ATI/AMD, в том числе и HIS и Sapphire, выпустили HD 3850 с 512-мегабайтным объемом, хотя изначально этот продукт шел с вдвое меньшей емкостью памяти. Пару таких ускорителей мы сегодня и рассмотрим. Оба примечательны своими кулерами, а продукт HIS имеет повышенные частоты работы.

Платы

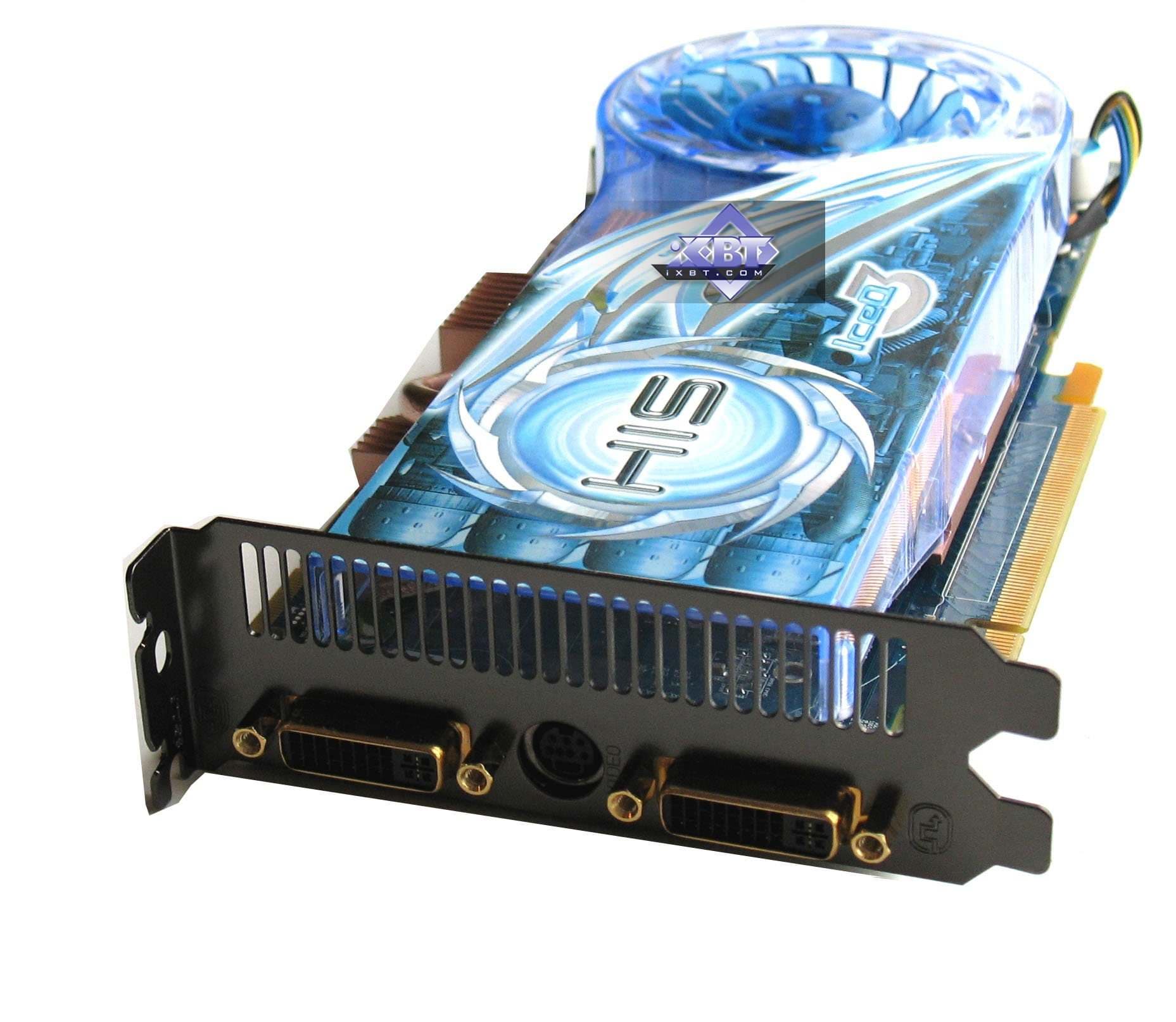

HIS IceQ III RADEON HD 3850 Turbo 512MB PCI-E
  • GPU: RADEON HD 3850 (RV670)
  • Интерфейс: PCI-Express x16
  • Частоты работы GPU (ROPs/Shaders): 736/736 MHz (номинал — 670/670 МГц)
  • Частоты работы памяти (физическая (эффективная)): 982 (1964) MHz (номинал — 830 (1660) МГц)
  • Ширина шины обмена с памятью: 256bit
  • Число вершинных процессоров: -
  • Число пиксельных процессоров: -
  • Число универсальных процессоров: 320
  • Число текстурных процессоров: 16 (BLF/TLF)
  • Число ROPs: 16
  • Размеры: 220x100x32 мм (последняя величина — максимальная толщина видеокарты).
  • Цвет текстолита: синий
  • RAMDACs/TMDS: интегрированы в GPU.
  • Выходные гнезда: 2xDVI (Dual-Link/HDMI), TV-выход.
  • VIVO: нет
  • TV-out: интегрирован в GPU.
  • Поддержка многопроцессорной работы: CrossFire (Hardware).
Sappphire HD 3850 Ultimate 512MB PCI-E
  • GPU: RADEON HD 3850 (RV670)
  • Интерфейс: PCI-Express x16
  • Частоты работы GPU (ROPs/Shaders): 670/670 MHz (номинал — 670/670 МГц)
  • Частоты работы памяти (физическая (эффективная)): 830 (1660) MHz (номинал — 830 (1660) МГц)
  • Ширина шины обмена с памятью: 256bit
  • Число вершинных процессоров: -
  • Число пиксельных процессоров: -
  • Число универсальных процессоров: 320
  • Число текстурных процессоров: 16 (BLF/TLF)
  • Число ROPs: 16
  • Размеры: 220x100x32 мм (последняя величина — максимальная толщина видеокарты).
  • Цвет текстолита: красный
  • RAMDACs/TMDS: интегрированы в GPU.
  • Выходные гнезда: 2xDVI (Dual-Link/HDMI), TV-выход.
  • VIVO: нет
  • TV-out: интегрирован в GPU.
  • Поддержка многопроцессорной работы: CrossFire (Hardware).


HIS IceQ III RADEON HD 3850 Turbo 512MB PCI-E
Sappphire HD 3850 Ultimate 512MB PCI-E
Каждая карта имеет 512 МБ памяти GDDR3 SDRAM, размещенной в 8 микросхемах на лицевой стороне PCB.

Микросхемы памяти Samsung (GDDR3). Время выборки у микросхем памяти 1,0 ns, что соответствует частоте работы 1000 (2000) МГц.

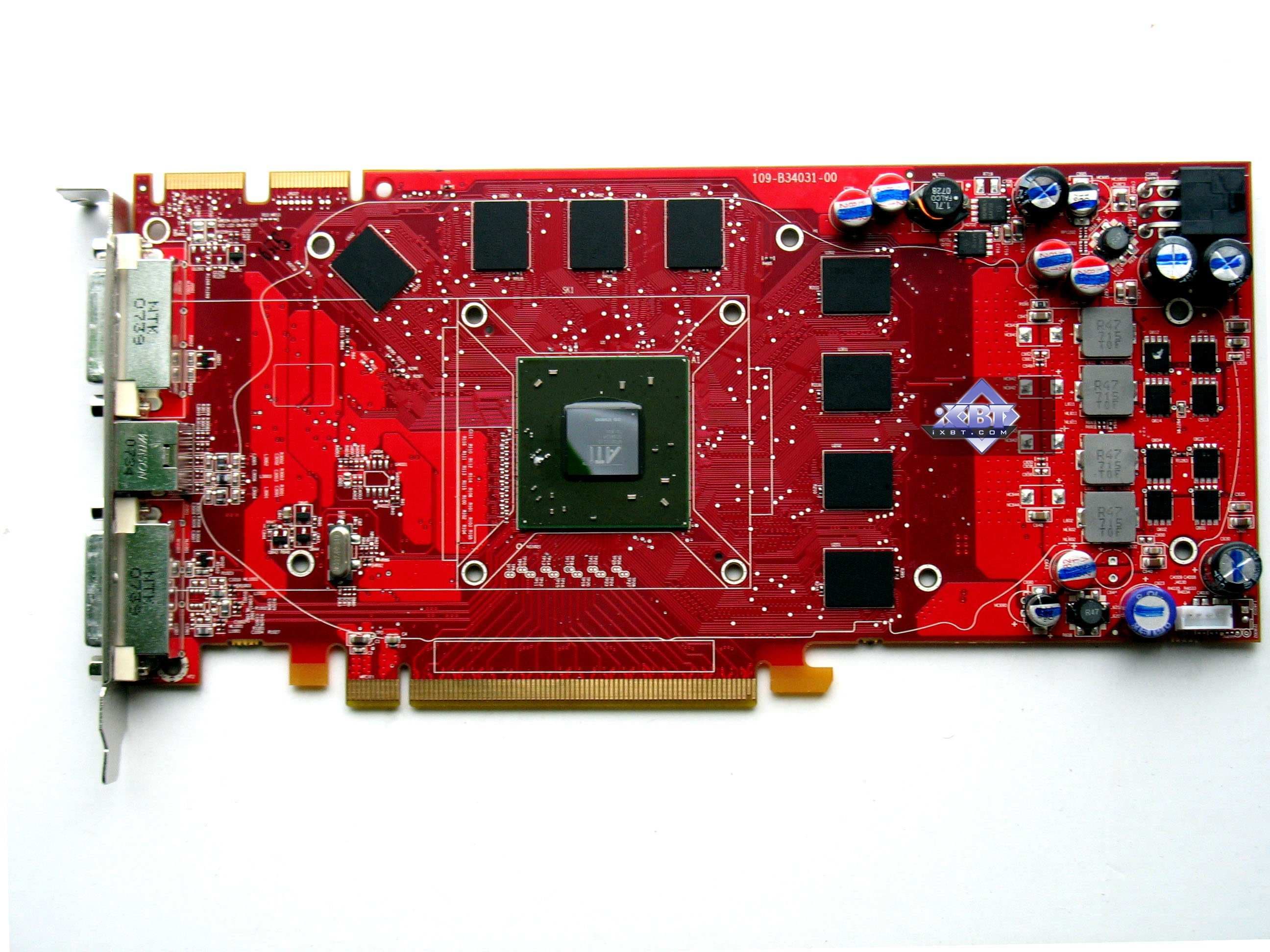

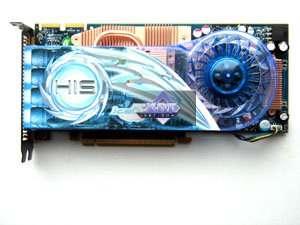

Сравнение с эталонным дизайном, вид спереди
HIS IceQ III RADEON HD 3850 Turbo 512MB PCI-E Reference card ATI RADEON HD 3850

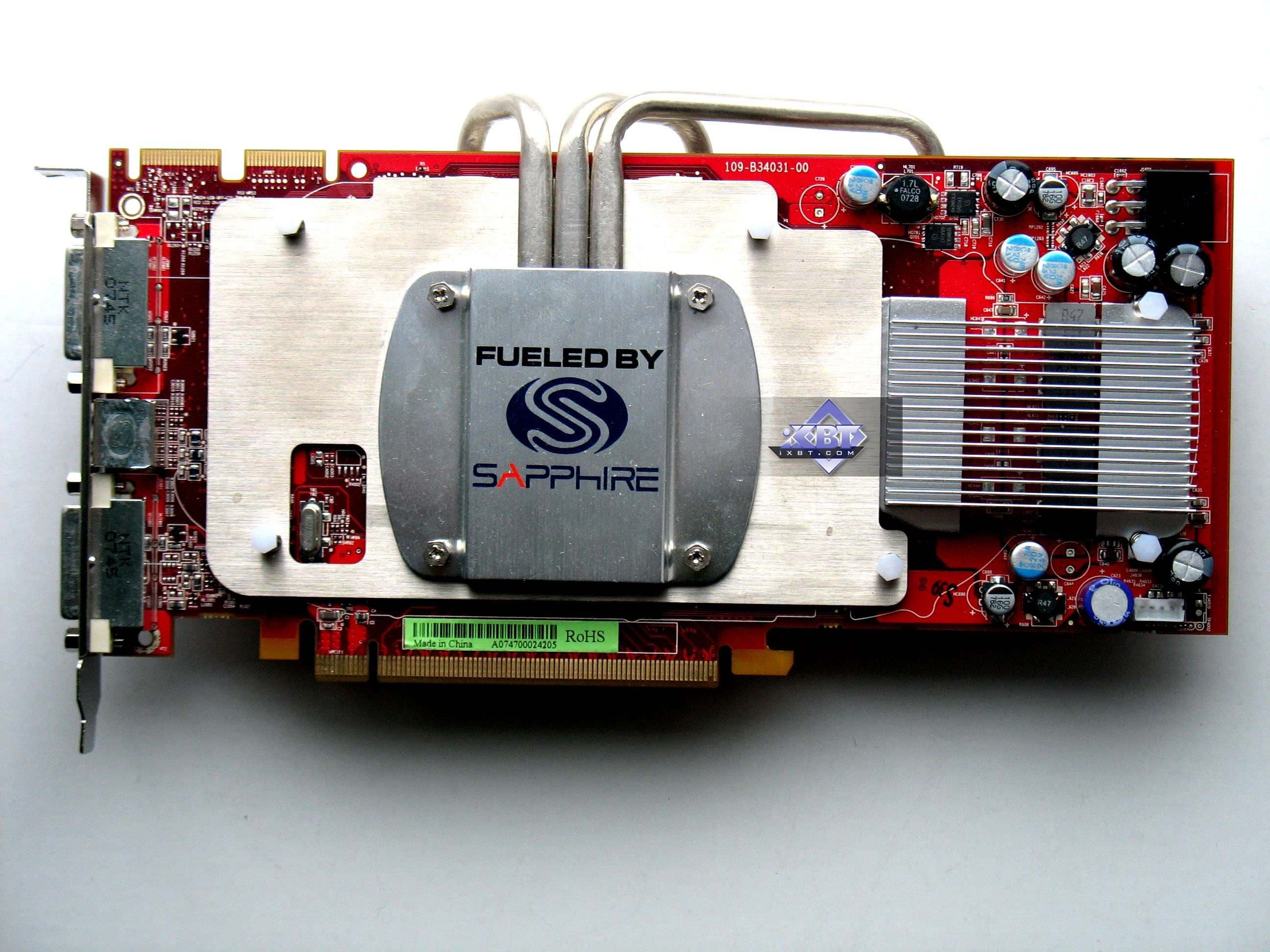

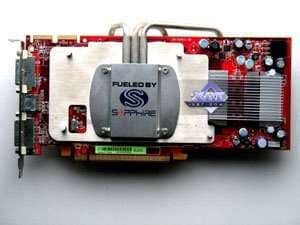

Sappphire HD 3850 Ultimate 512MB PCI-E

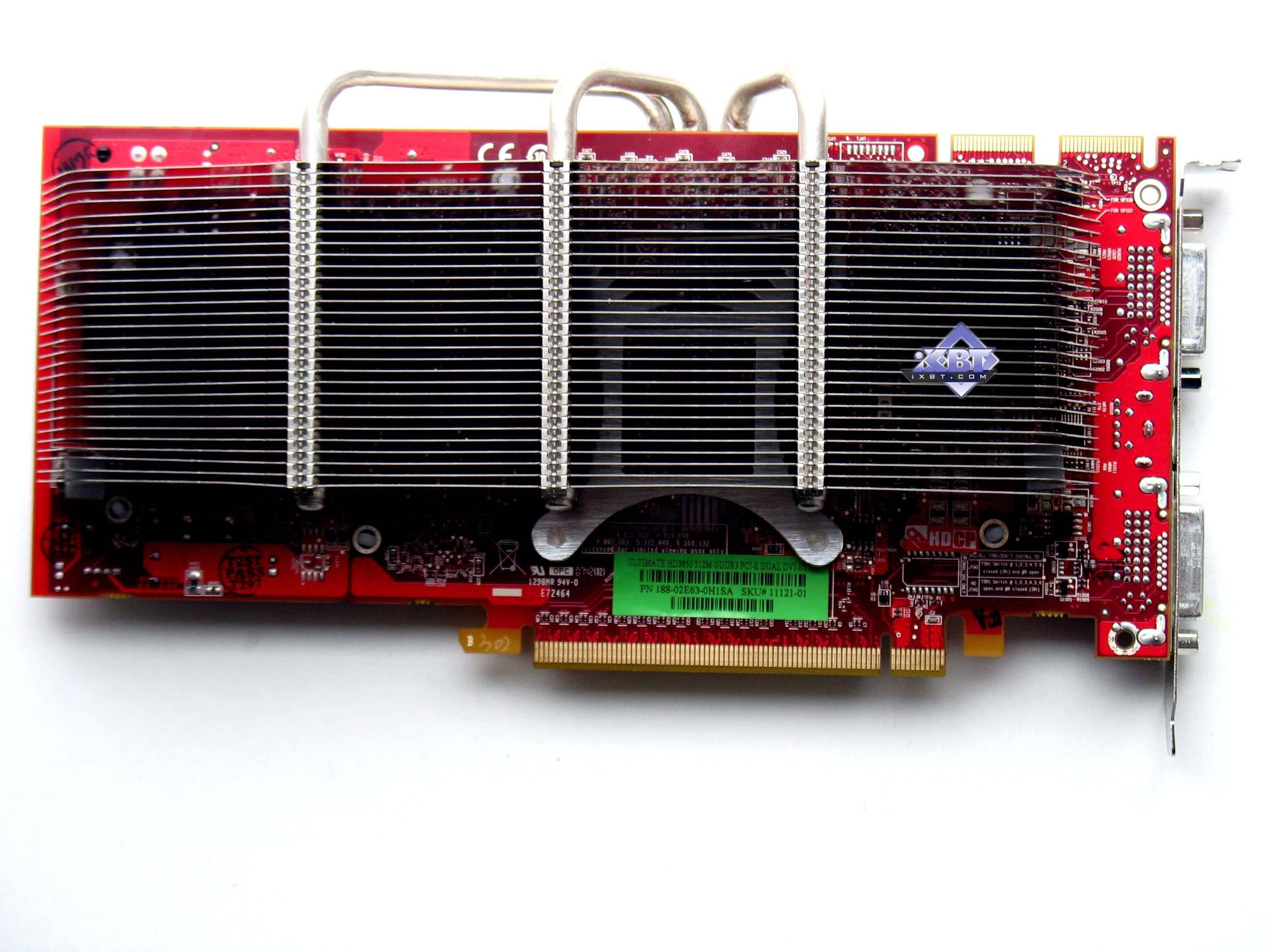

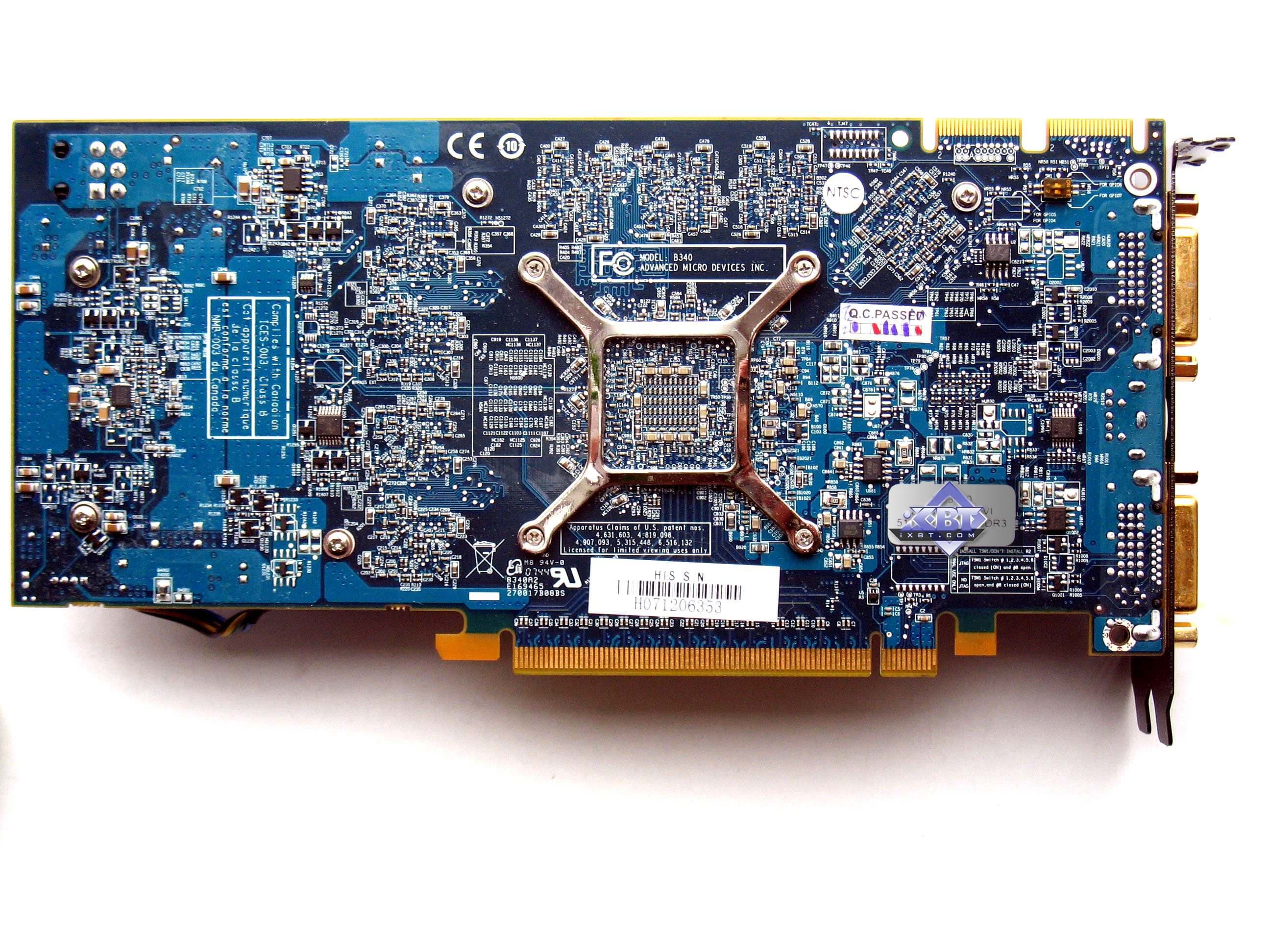

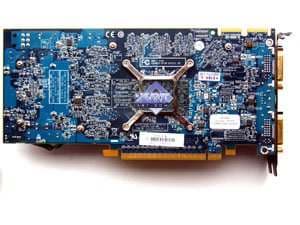

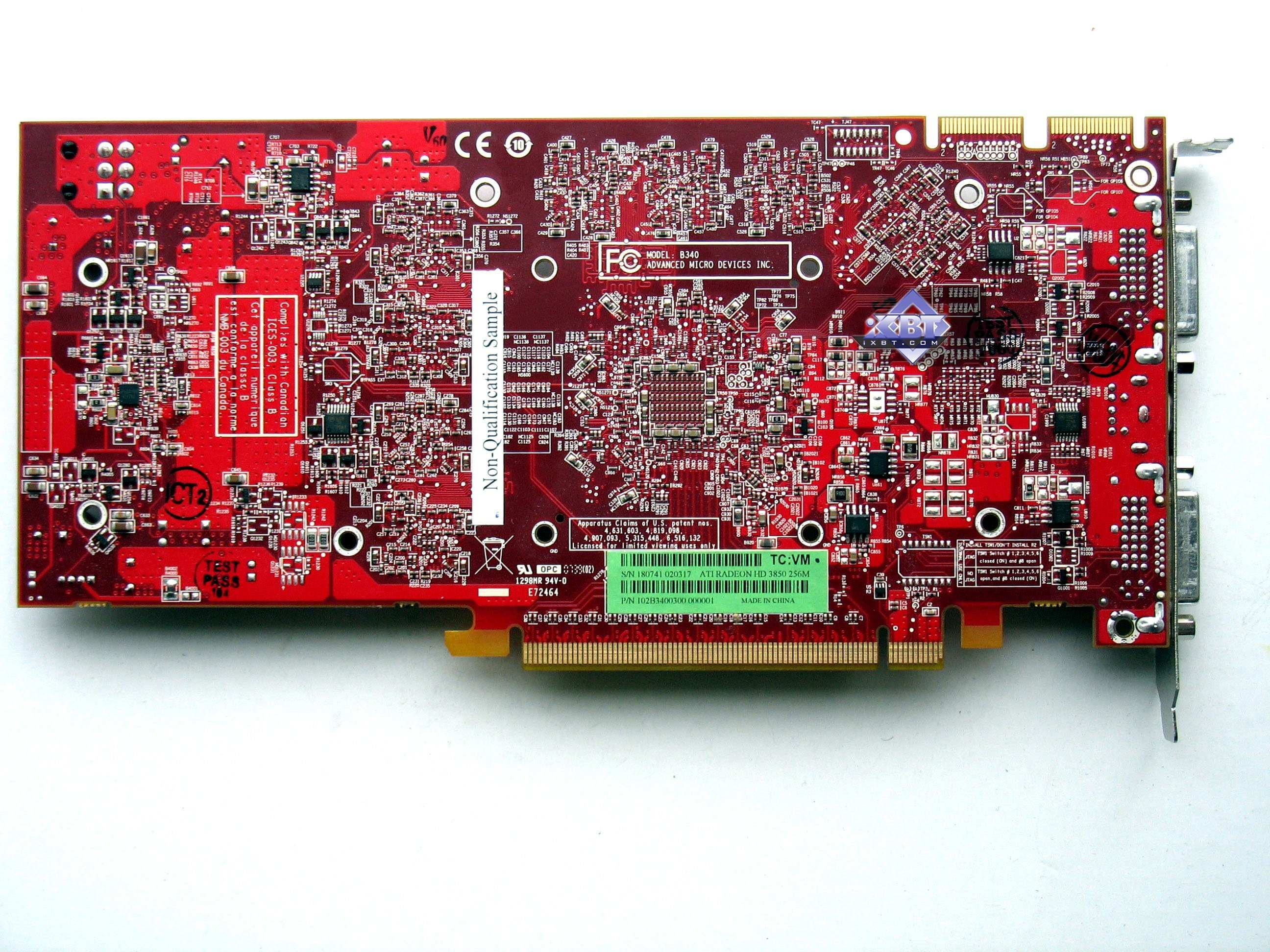

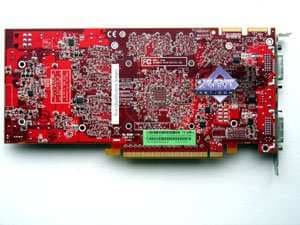

Сравнение с эталонным дизайном, вид сзади
HIS IceQ III RADEON HD 3850 Turbo 512MB PCI-E Reference card ATI RADEON HD 3850
Sappphire HD 3850 Ultimate 512MB PCI-E


Как и следовало ожидать, перед нами продукты такого же дизайна, что и референс-карта. Еще раз специально отметим, что ускоритель от HIS работает на повышенных частотах относительно штатных для этих карт.

У карт имеется гнездо TV-выхода, которое уникально по разъему, и для вывода изображения на ТВ как через S-Video, так и по RCA, требуются специальные адаптеры-переходники, поставляемые вместе с картой. Более подробно о ТВ-выходе можно почитать здесь.

Подключение к аналоговым мониторам с d-Sub (VGA) производится через специальные адаптеры-переходники DVI-to-d-Sub. Также поставляются переходники DVI-to-HDMI (мы помним, что данные ускорители поддерживают полноценную передачу видео и звука на HDMI-приемник), поэтому проблем с такими мониторами также не должно быть. Максимальные разрешения и частоты:

  • 240 Hz Max Refresh Rate
  • 2048 × 1536 × 32bit x85Hz Max — по аналоговому интерфейсу
  • 2560 × 1600 @ 60Hz Max — по цифровому интерфейсу (все DVI-гнезда с Dual-Link)

Что касается возможностей видеокарт по проигрыванию MPEG2 (DVD-Video), то еще в 2002 году мы изучали этот вопрос, с тех пор мало что поменялось. В зависимости от фильма загрузка CPU при проигрывании на современных видеокартах не поднимается выше 25%.

По поводу HDTV и прочих новомодных видеоштучек. Одно из исследований также проведено, и с ним можно ознакомиться здесь.

Напомним, что эти карты требуют дополнительное питание, поэтому с каждой из них поставляется переходник с молекс на 6-пиновый разъем, хотя все современные БП имеют такие «хвосты».

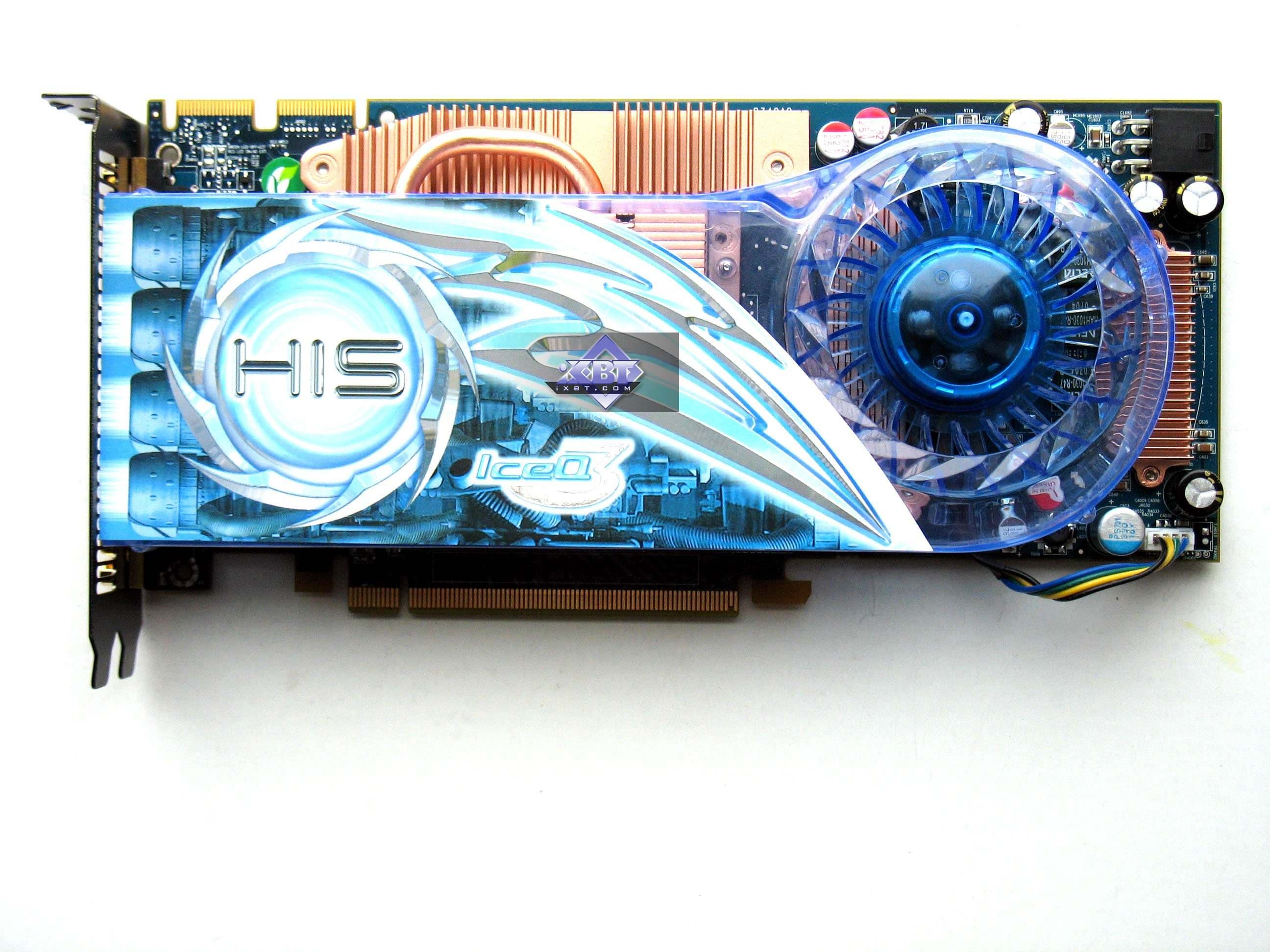

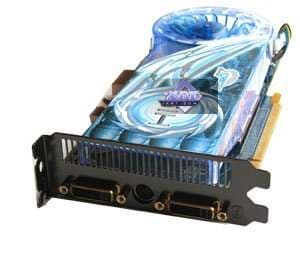

Теперь о системах охлаждения. Что касается продукта от HIS, то на нем установлен хорошо знакомый читателям кулер от Arctic Cooling, получивший название IceQ III в рамках использования вместе с картами от HIS. Мы неоднократно его изучали, поэтому рекомендуем дотошным читателям ознакомиться с таким устройством в этом материале. Кратко скажем, что это самый лучший и эффективный, а также бесшумный кулер из всех, что мы когда-либо видели. Единственный недостаток — занимает два слота на материнской плате. Но в современных реалиях это не имеет особого значения.

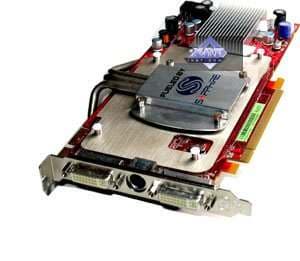

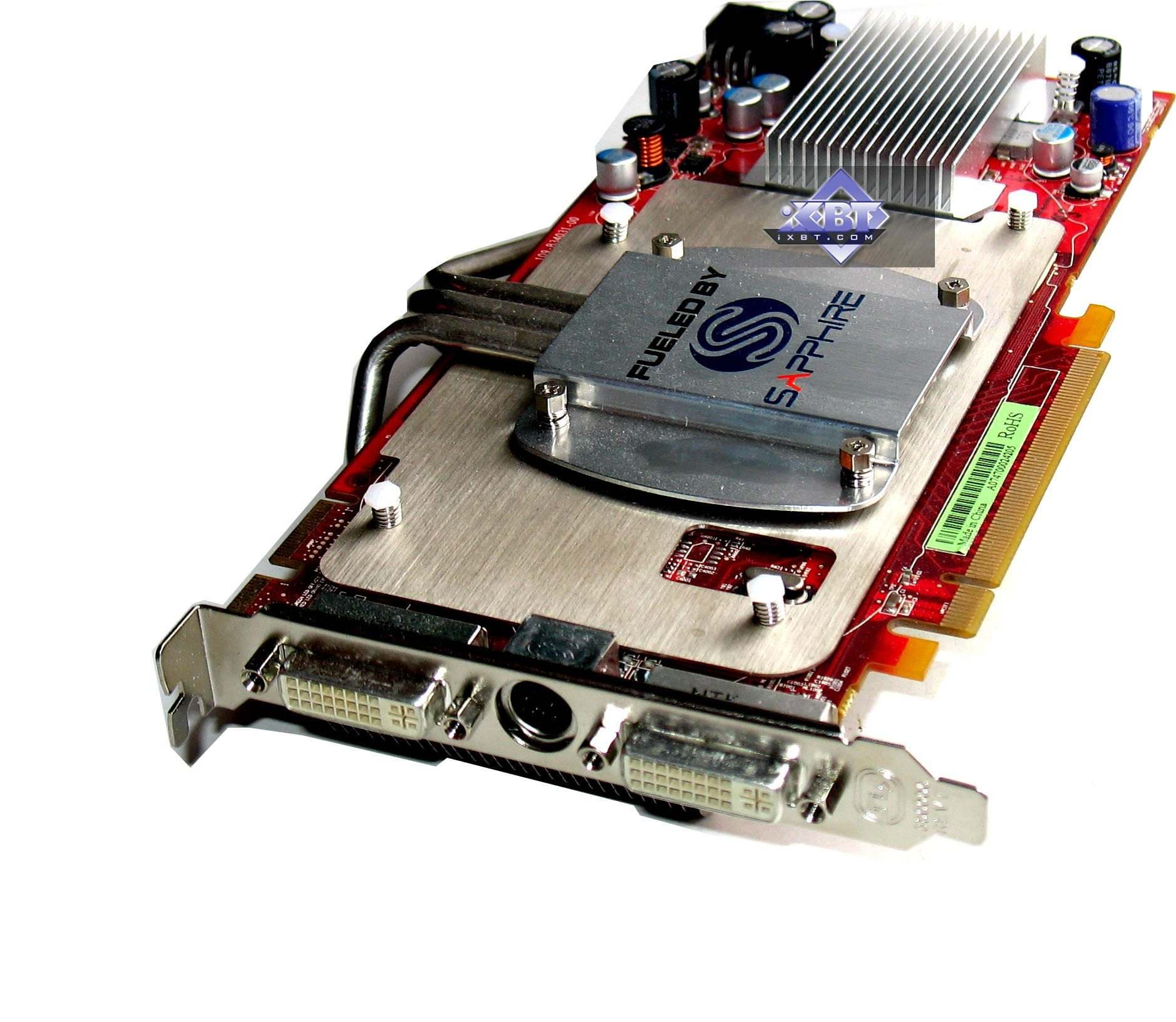

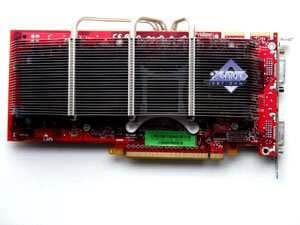

А Sapphire пошел по иному пути. Не зря данная видеокарта получила суффикс Ultimate. Да, ускоритель оборудован пассивной системой охлаждения, то есть без вентилятора. Шаг очень популярный в последнее время, а, учитывая, что карта работает на штатных частотах, то, на наш взгляд, еще до тестов было ясно, что проблем с перегревом не будет. Кулер имеет массивный радиатор с оборотной стороны карты, однако он достаточно высоко поднят относительно PCI-E разъема, поэтому, полагаем, что проблем с совместимостью в системными платами, у которых северный мост и кулер на нем расположены близко к PCI-E x16 слоту, не будет.

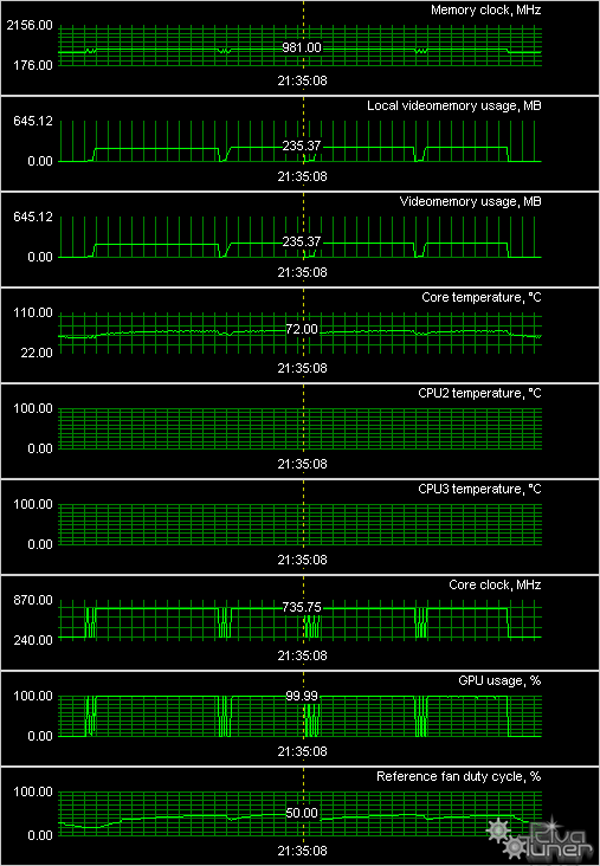

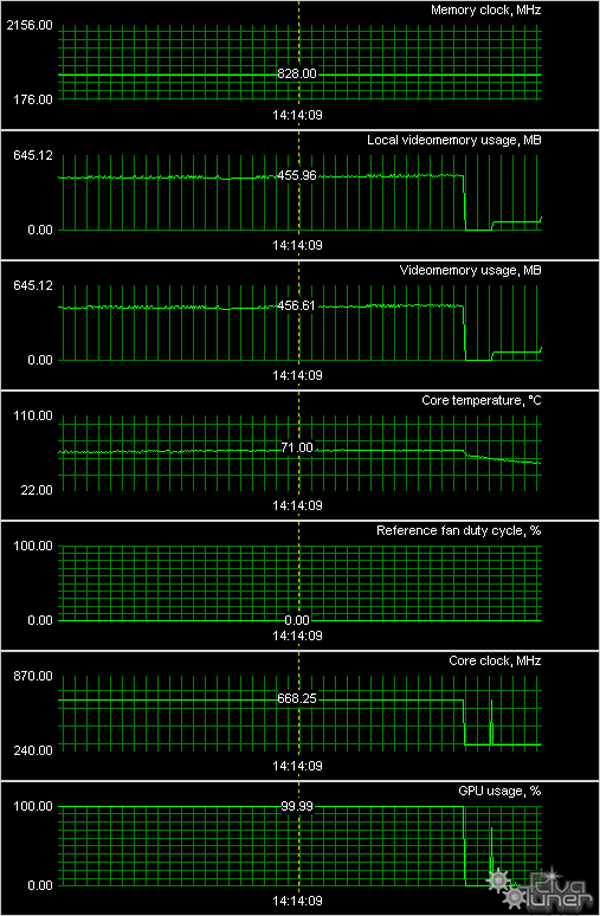

Мы провели исследование температурного режима с помощью утилиты RivaTuner (автор А. Николайчук AKA Unwinder) и получили следующие результаты:

HIS IceQ III RADEON HD 3850 Turbo 512MB PCI-E



Sappphire HD 3850 Ultimate 512MB PCI-E



Тесты показали, что нагрев даже у сильно разогнанного акселератора от HIS не превышает критический рубеж и меньше 72 градусов. Такие же показатели и у продукта от Sapphire.

Что еще раз говорит о том, насколько данные системы охлаждения эффективны.

Комплектация.

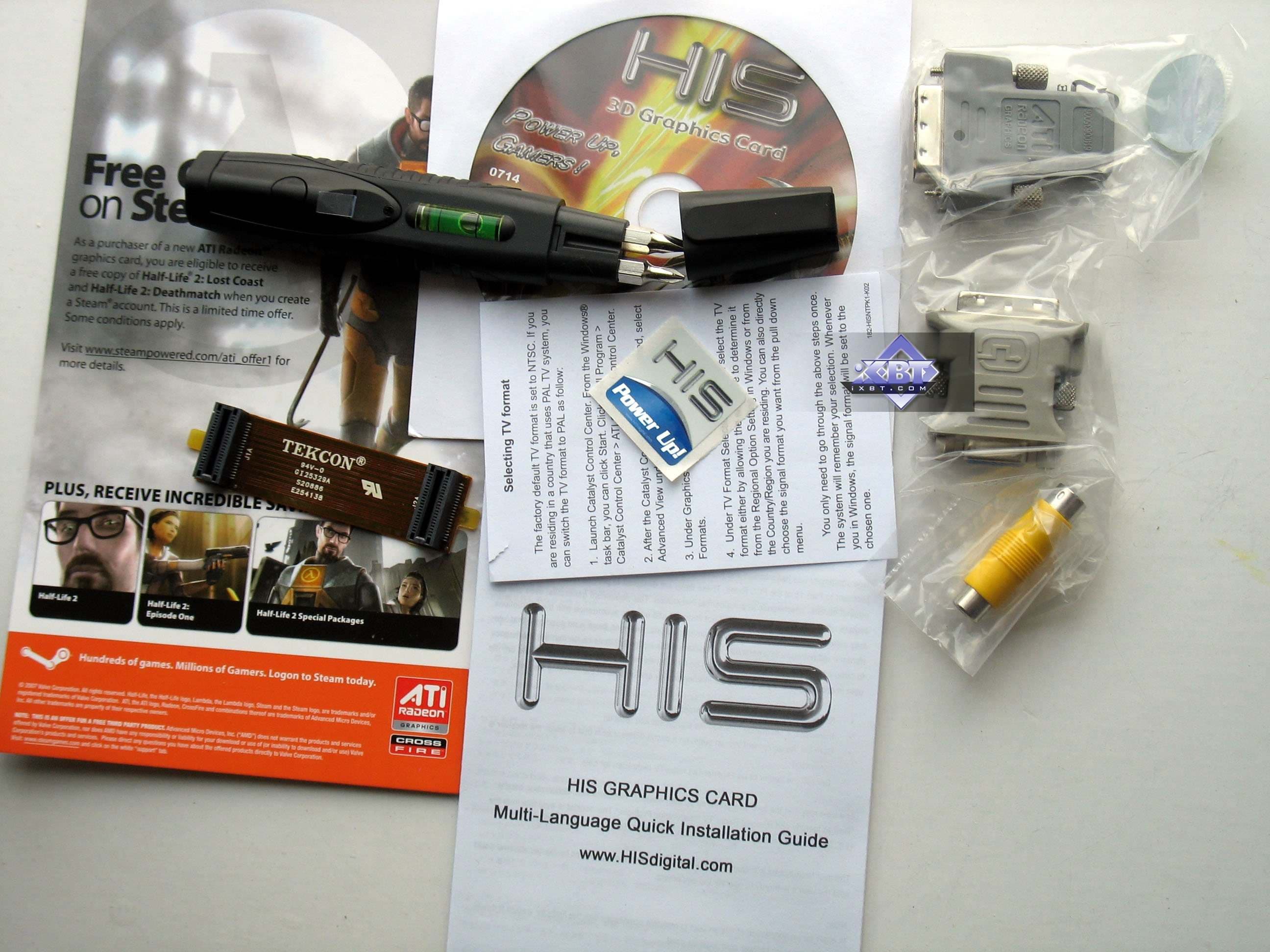

HIS IceQ III RADEON HD 3850 Turbo 512MB PCI-E

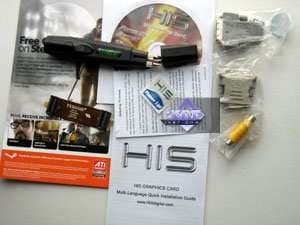

В коробке можно увидеть руководство пользователя, диск с драйверами, адаптер компонентного вывода, DVI-to-VGA адаптер, DVI-to-HDMI адаптер, переходник для внешнего питания, мост для объединения видеокарт в CrossFire. И что самое любопытное — HIS начал поставлять бонусы с видеокартами. В данном случае мы видим универсальную отвертку со съемными насадками. В нее встроен также фонарик, узким пучком света освещающий место привинчивания или отвинчивания, а также уровнем. Это приятный бонус для каждого, кто самостоятельно собирает системные блоки или меняет в них какие-либо комплектующие.
Sappphire HD 3850 Ultimate 512MB PCI-E

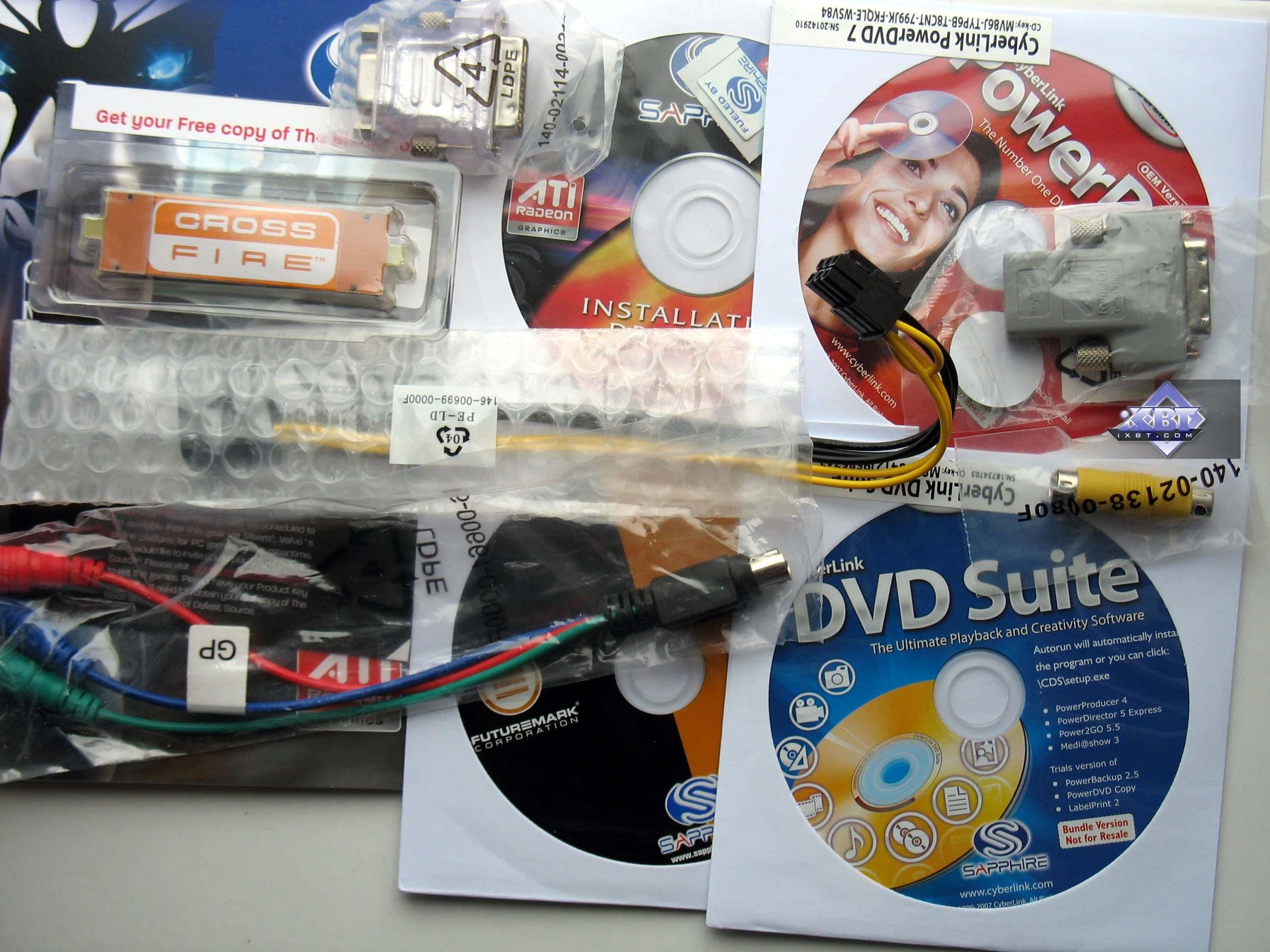

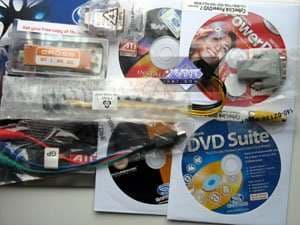

В комплект поставки входят: руководство пользователя, диск с драйверами, диск с PowerDVD 7.0, CyberLink DVD Suite, 3DMark06, адаптер компонентного вывода, DVI-to-VGA адаптер, DVI-to-HDMI адаптер, переходник для внешнего питания, мост для объединения видеокарт в CrossFire.


Упаковки.

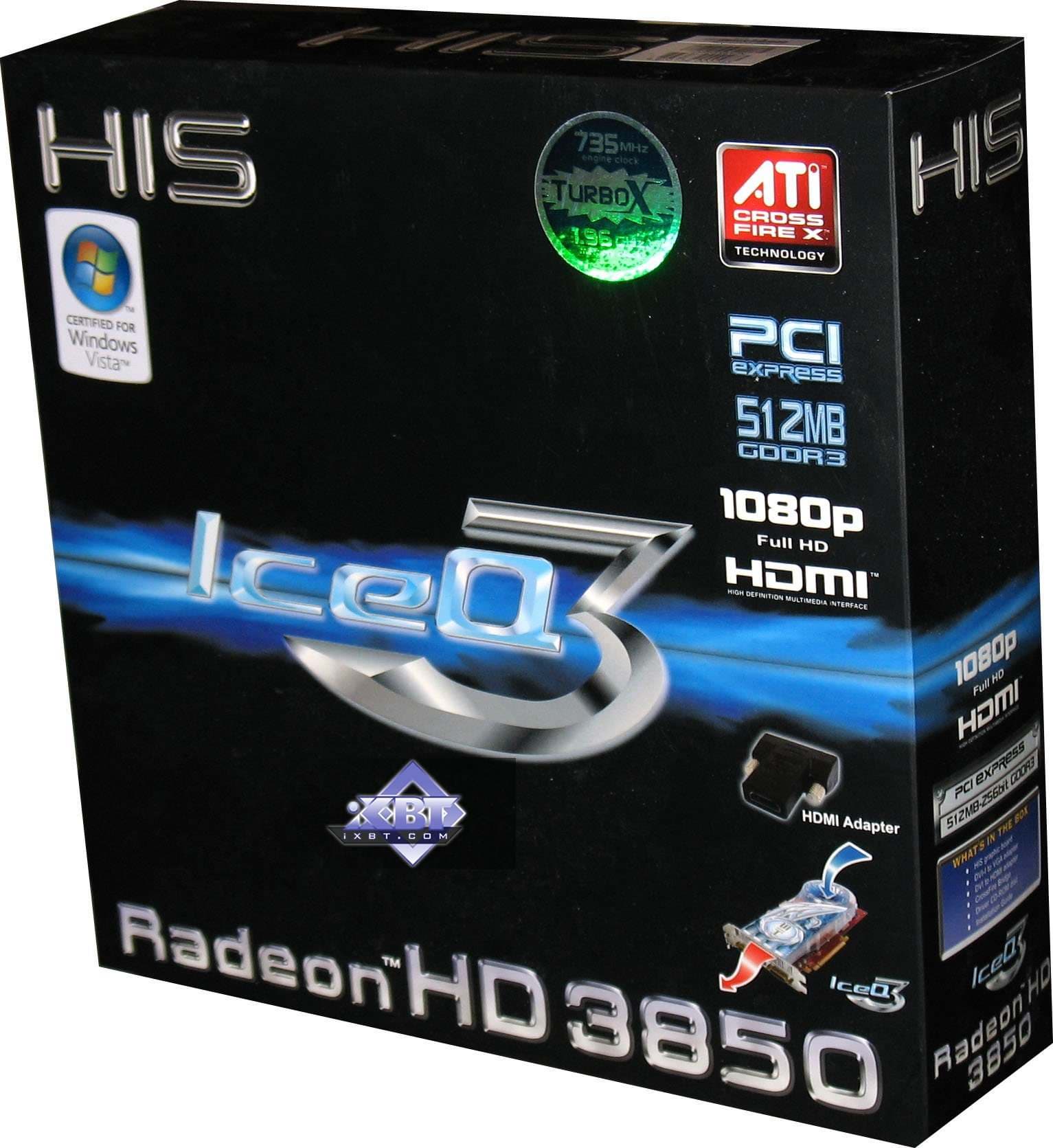

HIS IceQ III RADEON HD 3850 Turbo 512MB PCI-E

Уже прошло года два, как компания поменяла дизайн упаковки для дорогих карт. Выбраны черно-сине-голубые тона. И размер коробки увеличился. Вместе с тем осталось окно, через которое видна карта. Весь комплект размещен в пластиковых отсеках. Очень приятная упаковка.

Sappphire HD 3850 Ultimate 512MB PCI-E

Sapphire решил тоже вернуться к черным тонам (то глянец, лазер, окно в коробке, но отвратный марсианин, то нет лазера, окна, белые тона, и робот, то теперь новое: красивая девушка (особенно бюст :-), но само название карты выражено как-то невнятно, и его хорошо видно только под определенным углом к коробке. Относительно того, как ярко выставлены остальные характеристики в ромбиках, это смотрится нелепо.



Установка и драйверы

Конфигурация тестового стенда:

  • Компьютер на базе Intel Core2 (775 Socket)
    • процессор Intel Core2 Extreme QX9650 (3000 MHz);
    • системная плата Gigabyte GA-X38-DQ6 на чипсете Intel X38;
    • оперативная память 2 GB DDR2 SDRAM Corsair 1142MHz (CAS (tCL)=5; RAS to CAS delay (tRCD)=5; Row Precharge (tRP)=5; tRAS=15);
    • жесткий диск WD Caviar SE WD1600JD 160GB SATA.
    • блок питания Tagan 1100-U95 (1100W).
  • операционная система Windows XP SP2; DirectX 9.0c;
  • операционная система Windows Vista 32bit; DirectX 10.0;
  • монитор Dell 3007WFP (30").
  • драйверы ATI версии CATALYST 7.12; Nvidia версии 169.21/169,25.

VSync отключен.

Результаты тестов: сравнение производительности

В качестве инструментария мы использовали:

  • Call Of Juarez (Techland/Ubisoft) — DirectX 9.0, shaders 3.0 (HDR), demo (demo Тестирование проводилось при настройках, выставленных на максимальное качество. Батник для прогона прилагается.

  • S.T.A.L.K.E.R. 1.003 (GSC Game World/THQ) — DirectX 9.0, демо для запуска. Файлы надо положить в рабочий каталог игры, где все savegames (Documents and settings). После запуска игры, загрузить уровень ixbt3 и, выйдя в консоль, запустить демо: demo_play ixbt3. Настройки тестирования — maximum (ВКЛЮЧЕНО ДИНАМИЧЕСКОЕ ОСВЕЩЕНИЕ).

  • 3DMark05 1.20 (FutureMark) — DirectX 9.0, мультитекстурирование, настройки тестирования — trilinear,

  • CRYSIS 1.000 (Crytek/EA), DirectX 9.0c/10.0, shaders 3.0/4.0, (батник и демо для запуска), настройки тестирования в MS Windows Vista — Very High (DX10), Windows XP — High (DX9), используется два уровня RESCUE и HARBOR).

    Выражаем благодарность компании CRYTEK за написание timedemo для iXBT.com.

  • Company Of Heroes (Relic Entertainment/THQ) — DirectX 9.0, shaders 2.0, батник для запуска. После вхождения в игру вызвать опцию настроек, выбрать раздел по графике и нажать на кнопку с тестом. Тестирование проводилось при максимальном качестве.

  • 3DMark06 1.10 (FutureMark) — DirectX 9.0c, мультитекстурирование, настройки тестирования — trilinear,



Производительность видеокарт

Читатели, которые хорошо разбираются в трехмерной графике, смогут разобраться, посмотрев диаграммы далее, и сделают для себя вывод. А для новичков и тех, кто только-только занялся вопросом выбора видеокарты, мы сделаем некоторые пояснения.

Во-первых, имеет смысл ознакомиться с нашими краткими справочниками по семействам современных видеокарт и процессоров, на основе которых они выпускаются. Следует отметить частоты работы, поддержку современных технологий (шейдеры), а также конвейерную архитектуру.



Справочник по ATI RADEON X1300-1600-1800-1900-х серий

Справочник по Nvidia Geforce 7300-7600-7800-7900-х серий

Во-вторых, в разделе 3D-Video наш читатель, который только-только столкнулся с проблемой выбора видеокарты, и растерян, может ознакомиться как с азами трехмерной графики (все равно они понадобятся, ведь запуская игру, и входя в ее настройки, пользователь столкнется с такими понятиями, как текстуры, освещение и т.д.), так и с базовыми материалами по новым продуктам. Всего компаний, выпускающих ныне популярные графические процессоры, две: AMD (графикой занимается подразделение ATI) и Nvidia (Есть еще Matrox, S3, однако их доля в дискретной графике сегодня меньше 1%, и потому их можно не брать во внимание). Поэтому основная масса информации разбита именно на две части. Ежемесячно выходит также 3DSpeed, где как бы сводятся в одно все сравнения различных карт для разных ценовых секторов.

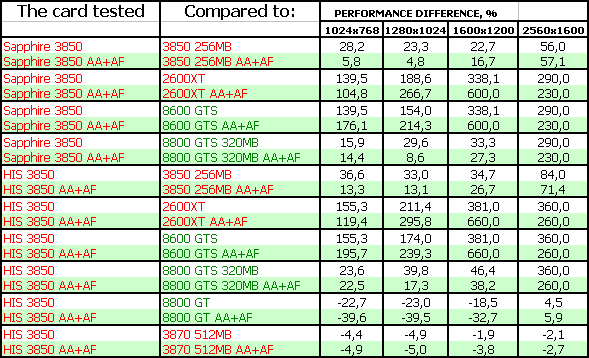

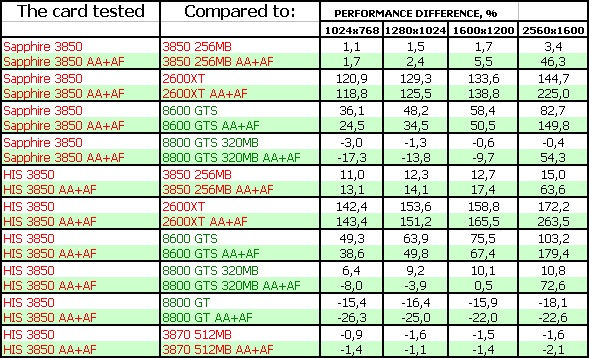

В-третьих, посмотрим на тесты рассматриваемых сегодня карт. Анализ каждого теста проводить не будем, в конце тестов подведем итоги.

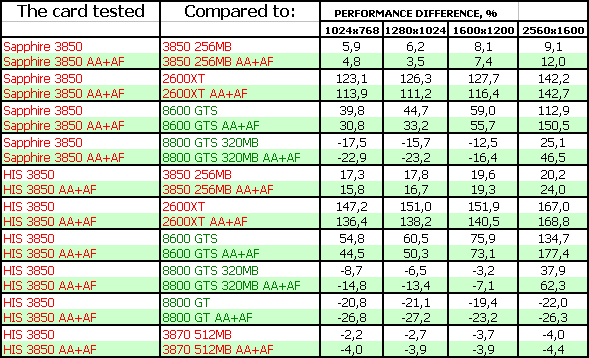

S.T.A.L.K.E.R.

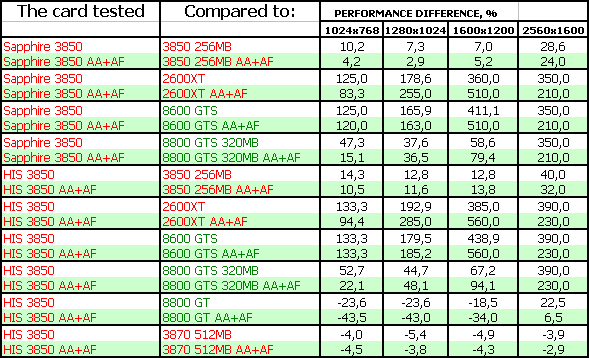

Результаты тестов (ДИАГРАММЫ!!!): S.T.A.L.K.E.R.

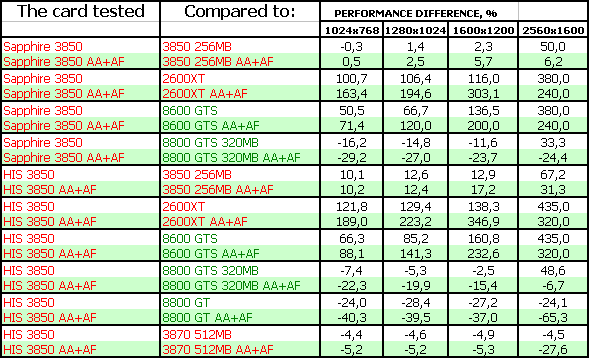

CRYSIS, Rescue, DX9, High



Результаты тестов (ДИАГРАММЫ!!!): CRYSIS, Rescue, DX9, High



CRYSIS, Harbor, DX9, High



Результаты тестов (ДИАГРАММЫ!!!): CRYSIS, Harbor, DX9, High



CRYSIS, Rescue, DX10, Very High



Результаты тестов (ДИАГРАММЫ!!!): CRYSIS, Rescue, DX10, Very High



CRYSIS, Harbor, DX10, Very High



Результаты тестов (ДИАГРАММЫ!!!): CRYSIS, Harbor, DX10, Very High

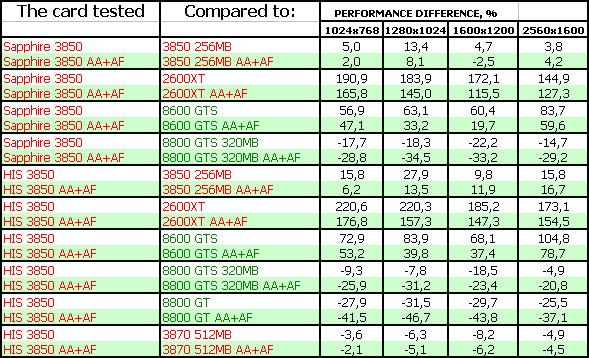

Call Of Juarez



Результаты тестов (ДИАГРАММЫ!!!): СoJ



Company Of Heroes



Результаты тестов (ДИАГРАММЫ!!!): CoH

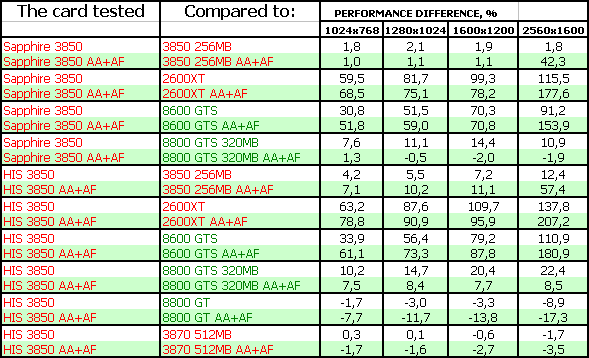

3DMark05: MARKS



Результаты тестов (ДИАГРАММЫ!!!): 3DMark05 MARKS



3DMark06: SHADER 2.0 MARKS



Результаты тестов (ДИАГРАММЫ!!!): 3DMark06 SM2.0 MARKS

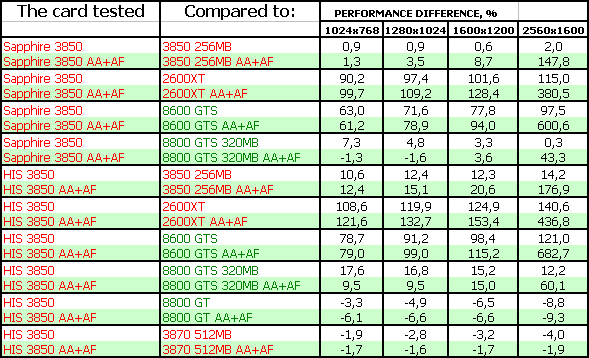

3DMark06: SHADER 3.0 MARKS



Результаты тестов (ДИАГРАММЫ!!!): 3DMark06 SM3.0 MARKS



Выводы

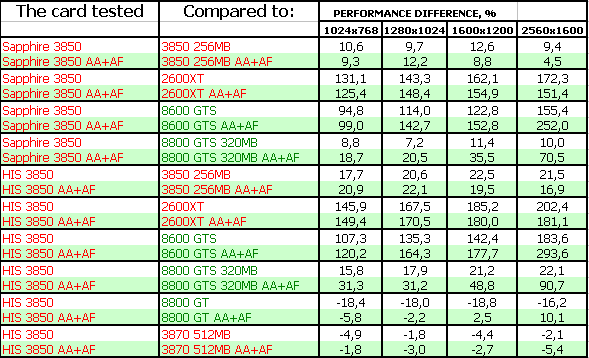

Как показали тесты, обе карты от наличия 512-ти мегабайт ОЗУ выиграли в новых играх, и иногда весьма прилично. Да, можно говорить, что 256 мегабайт памяти на ускорителях уходит в прошлое. Скоро начальным уровнем станет объем в 512 мегабайт. Разумеется, речь идет только об акселераторах среднего и выше уровней. Продуктам Low-End, сколько памяти ни ставь — без толку, ибо главным тормозом у них является ядро, его частоты, а не объем памяти.

HIS IceQ III RADEON HD 3850 Turbo 512MB PCI-E — отличный ускоритель для своей цены! Производительность близка к HD 3870, система охлаждения бесшумна. Разумеется, производительность ниже, чем у Geforce 8800 GT, но и по цене они отличаются (во всяком случае, согласно рекомендованным розничным ценам, должны отличаться. Если есть какие-то перекосы на рынке из-за дефицитов, то они должны вскоре нивелироваться). СтОит также отметить отличный комплект поставки с бонусом.

Sappphire HD 3850 Ultimate 512MB PCI-E — тоже очень хороший продукт для своей цены. Хоть частоты и не повышены, но зато кулер весьма хорош, и нагрев в целом невелик. Все остальное, сказанное выше для первого продукта, справедливо и тут. А что касается бонуса, то в данном случае поставляются диски с ПО: 3Dmark, DVD Suite. Это дело читателей — нужно им это все или нет.

Теперь в целом по работе HD 38xx. Имеются небольшие нарекания на качество рендеринга в CRYSIS даже на последних 7,12 драйверах.

Выбор, как обычно, за нашими читателями. Мы лишь даем информацию о том или ином продукте, но не даем прямых указаний по выбору того или иного изделия.

Еще один момент, который мы будем повторять из обзора в обзор. Придя к решению о самостоятельном выборе трехмерного ускорителя, то бишь видеокарты в своем компьютере, пользователь должен осознавать, что он меняет одну из основных составляющих работы его системного блока, которая может потребовать дополнительной настройки для лучшего быстродействия или включения ряда качественных функций. Это не конечный потребительский продукт, а комплектующее звено. И поэтому пользователь должен понимать, что для получения наибольшей отдачи от новой видеокарты ему придется познать некоторые азы трехмерной графики. И графики в целом. Если он не хочет этим заниматься, то не стоит приступать к самостоятельному апгрейду в этом плане: лучше приобретать готовые системные блоки с настроенным ПО (также он будет обеспечен технической поддержкой со стороны компании-сборщика такого системника), либо приставки для игр, где не надо ничего настраивать, то, что надо, включено в самой игре.

Более полные сравнительные характеристики видеокарт этого и других классов вы можете увидеть также в нашем 3DSpeed.

По результатам исследования получают награду в номинации «Оригинальный дизайн» (за январь) следующие карты:

  1. HIS IceQ III RADEON HD 3850 Turbo 512MB PCI-E
  2. Sappphire HD 3850 Ultimate 512MB PCI-E


По результатам исследования получают награду в номинации «Отличная поставка» (за январь) следующие карты:

  1. HIS IceQ III RADEON HD 3850 Turbo 512MB PCI-E


Благодарим компании HIS Russia и лично Peter Yeung,
Sapphire Russia и лично Константина Мартыненко за предоставленные видеокарты

Блок питания для тестового стенда предоставлен компанией TAGAN
Монитор Dell 3007WFP для тестовых стендов предоставлен компанией Nvidia
