HIS IceQ III RADEON X1300 Turbo 256MB PCI-E, HIS IceQ III RADEON X1300 Turbo 256MB AGP, HIS RADEON X1300 512MB PCI-E, HIS IceQ III RADEON X1800 GTO Turbo 256MB PCI-E, HIS IceQ III RADEON X1900 XTX Turbo 512MB PCI-E



СОДЕРЖАНИЕ

  1. Введение
  2. Особенности видеокарт
  3. Конфигурации стендов, список тестовых инструментов
  4. Результаты тестов
  5. Выводы


Вот так вот бывает… Компания 20 лет росла, развивалась, охватывала новые горизонты, исправляла свои ошибки, делала новые… И в конце концов оказалась купленной… Да, я про ATI. Остались лишь считанные месяцы до того момента, как рука, привычно набирающая буквы «ATI», перестанет это делать. Как когда-то любимое буквосочетание «3dfx» ушло. (Ах с какой ностальгией руки набрали это имя!). Известный бренд, привычный логотип.. Все уйдет в небытье ради того, чтобы кучка владельцев бывшей канадской самостоятельной фирмы набили карманы деньгами… Как это называется сейчас — вовремя продать, пока компания стоит дорого.

И наступят времена AMD RADEON… Если потом и марка RADEON не погибнет вслед за своими трехбуквенными родителями…

Но пока все осталось на своих местах, пока еще ATI продолжает работу как отдельная фирма, партнеры получают чипы от ATI, мы будем рассказывать о новинках, как говорится, из «стана» канадской компании.

Один из ближайших партнеров канадцев — компания HIS представила ряд новинок. Почти все они объединены единым брендом IceQ III. Это означает, что видеокарты снабжены знаменитыми уже системами охлаждения от Arctic Cooling. В это семейство третьего поколения входят два кулера: большой (для X1800-семейства и выше) и малый (для X1300-1600 карт). Сегодня мы изучмм пять новинок, оснащенных такими устройствами. И не только просто оснащенных, но и имеющих повышенные частоты. И лишь один продукт имеет номинальные частоты, поскольку оснащен пассивной системой охлаждения.

Должен сразу оговориться. Дело в том, что компания ATI запрещает своим партнерам эксперименты с повышением частот через BIOS, то есть изначально. Поэтому все прибавки по частотам получаются с помощью утилиты iTurbo, которая поставляется вместе с картами (по аналогии с некогда известной утилитой ExperTool, которой Gainward снабжал свои Golden Sample карты для достижения повышенных частот).

Платы

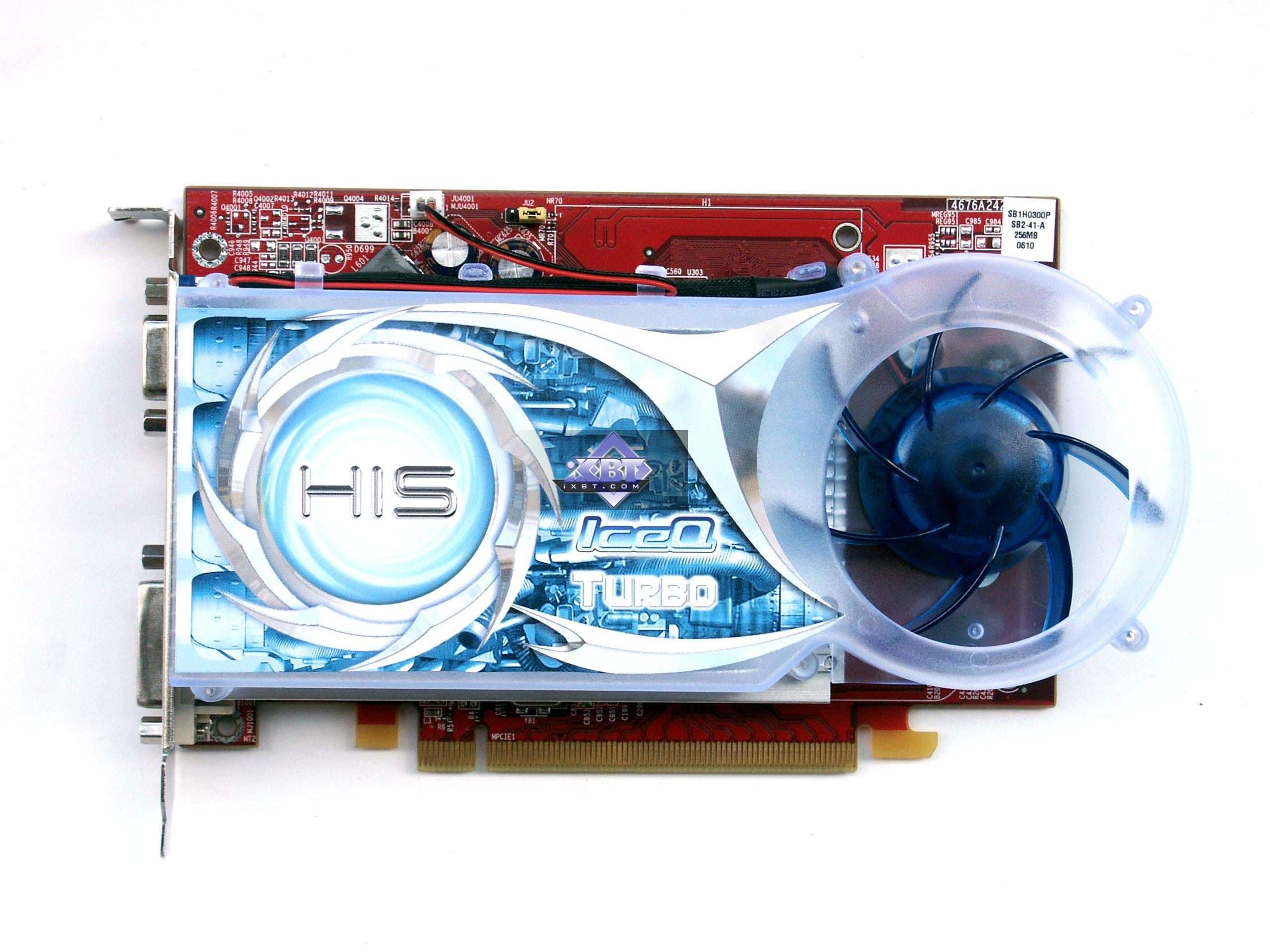

HIS IceQ III RADEON X1300 Turbo 256MB PCI-E
GPU: RADEON X1300 (RV515)

Интерфейс: PCI-Express x16

Частоты работы ядра:: 600 MHz (номинал 450 MHz)

Частоты работы памяти (физическая/эффективная):: 400 (800) MHz (номинал 275 (550) MHz)

Ширина шины обмена с памятью: 128bit

Число вершинных конвейеров: 3

Число пиксельных конвейеров: 4

Число текстурных процессоров: 4

Число ROPs: 4

Размеры: 160x100x31mm (последняя величина — максимальная толщина видеокарты).

Цвет текстолита: темно-красный.

Выходные гнезда: VGA (d-Sub), DVI (Dual-Link), TV-выход.

VIVO: нет

TV-out: интегрирован в GPU.

HIS IceQ III RADEON X1300 Turbo 256MB AGP
GPU: RADEON X1300 (RV515)

Интерфейс: PCI-Express x16

Частоты работы ядра:: 600 MHz (номинал 450 MHz)

Частоты работы памяти (физическая/эффективная):: 400 (800) MHz (номинал 275 (550) MHz)

Ширина шины обмена с памятью: 128bit

Число вершинных конвейеров: 3

Число пиксельных конвейеров: 4

Число текстурных процессоров: 4

Число ROPs: 4

Размеры: 160x100x31mm (последняя величина — максимальная толщина видеокарты).

Цвет текстолита: темно-красный.

Выходные гнезда: VGA (d-Sub), DVI (Dual-Link), TV-выход.

VIVO: нет

TV-out: интегрирован в GPU.

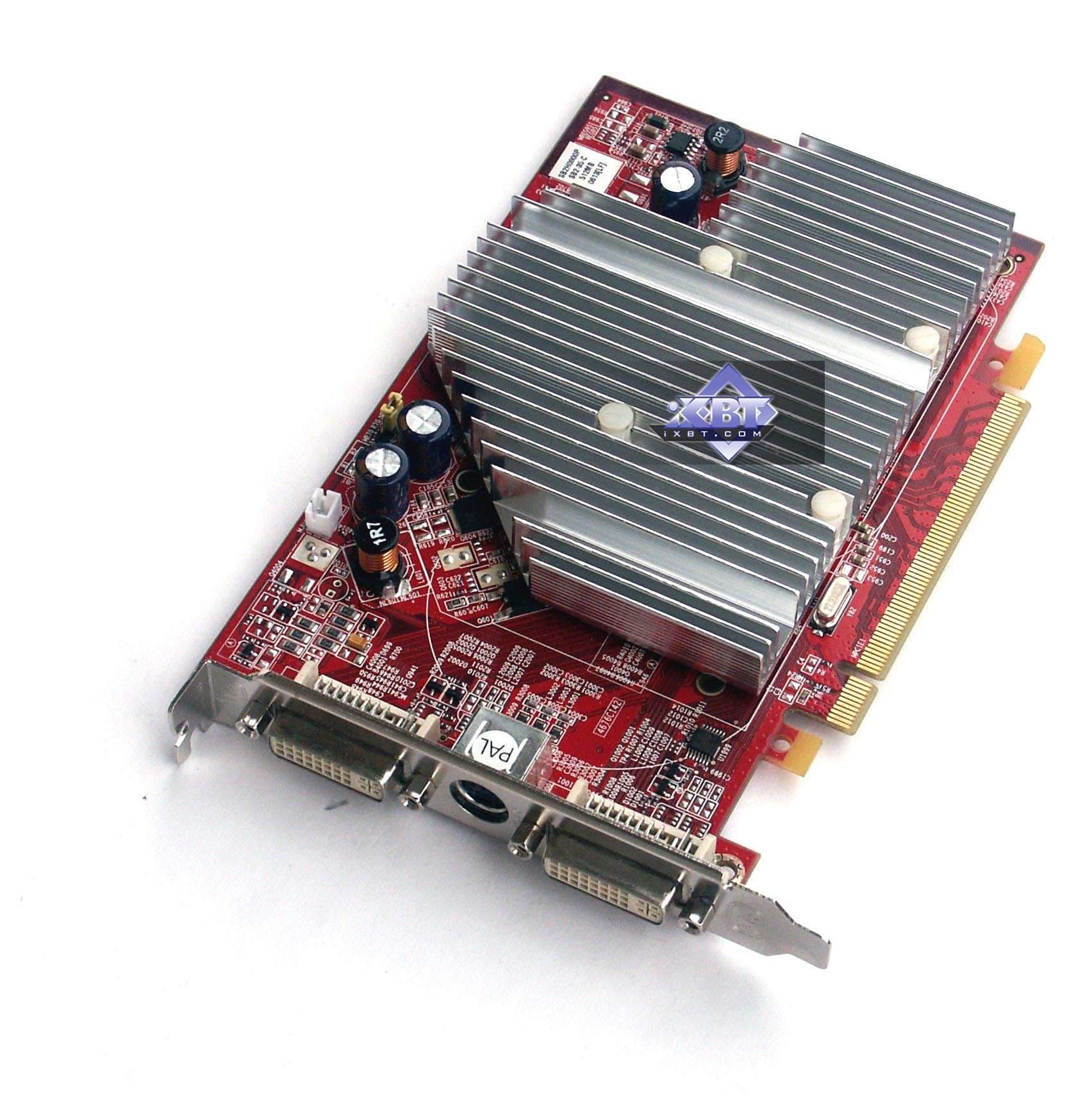

HIS RADEON X1300 512MB PCI-E
GPU: RADEON X1300 (RV515)

Интерфейс: PCI-Express x16

Частоты работы ядра:: 450 MHz (номинал 450 MHz)

Частоты работы памяти (физическая/эффективная):: 250 (500) MHz (номинал 275 (550) MHz)

Ширина шины обмена с памятью: 128bit

Число вершинных конвейеров: 3

Число пиксельных конвейеров: 4

Число текстурных процессоров: 4

Число ROPs: 4

Размеры: 160x100x15mm (последняя величина — максимальная толщина видеокарты).

Цвет текстолита: темно-красный.

Выходные гнезда: 2 x DVI (Dual-Link), TV-выход.

VIVO: нет

TV-out: интегрирован в GPU.

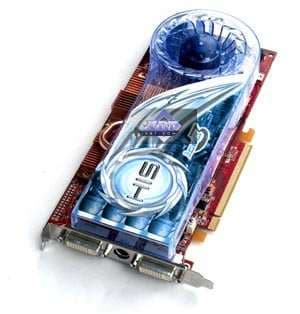

HIS IceQ III RADEON X1800 GTO Turbo 256MB PCI-E
GPU: RADEON X1800 GTO (R520)

Интерфейс: PCI-Express x16

Частоты работы ядра:: 520 MHz (номинал 500 MHz)

Частоты работы памяти (физическая/эффективная):: 500 (1000) MHz (номинал 500 (1000) MHz)

Ширина шины обмена с памятью: 256bit

Число вершинных конвейеров: 8

Число пиксельных конвейеров: 12

Число текстурных процессоров: 12

Число ROPs: 12

Размеры: 205x100x31mm (последняя величина — максимальная толщина видеокарты).

Цвет текстолита: красный.

Выходные гнезда: 2x DVI (Dual-Link), TV-выход.

VIVO: есть (RAGE Theater)

TV-out: интегрирован в GPU.

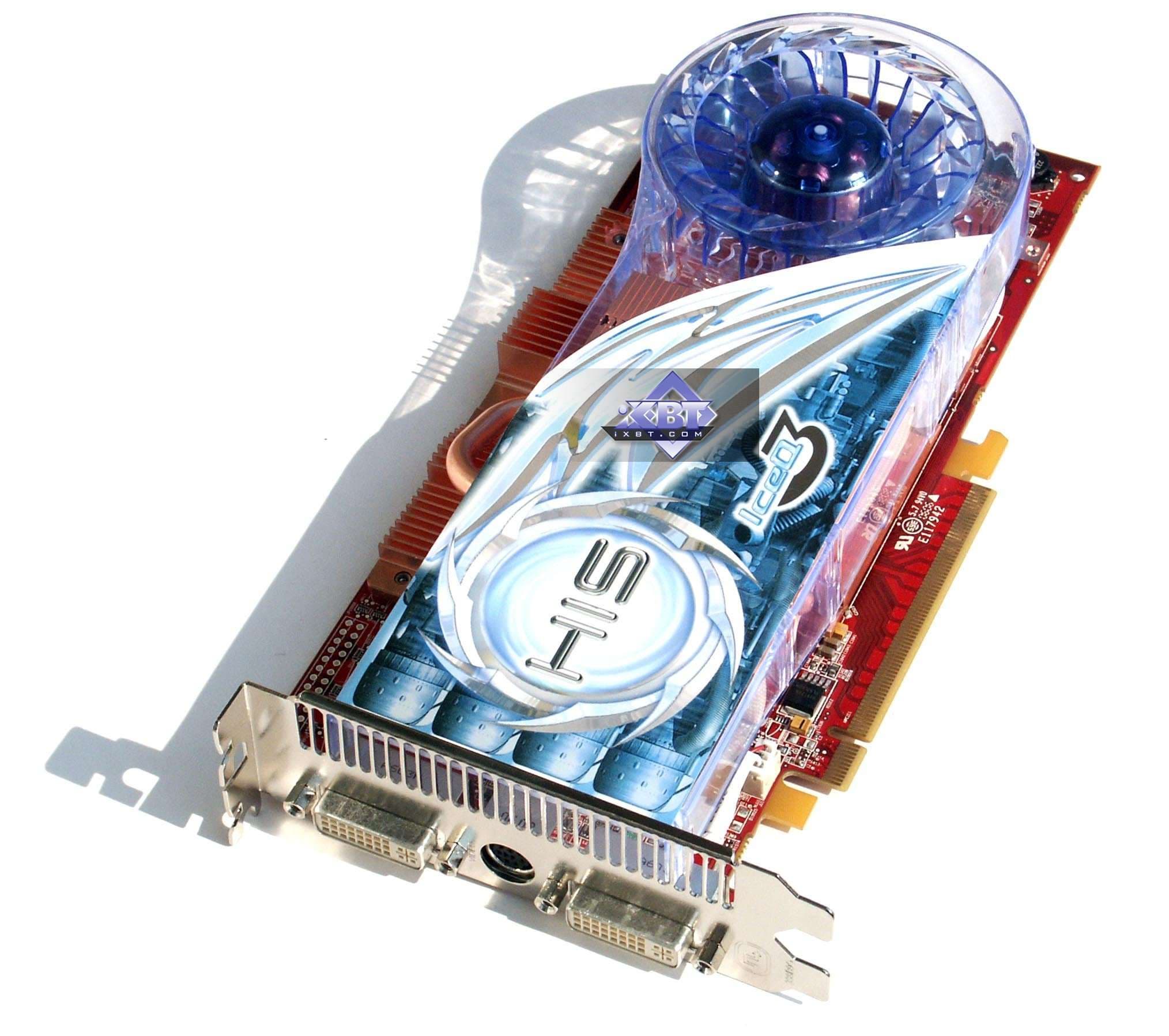

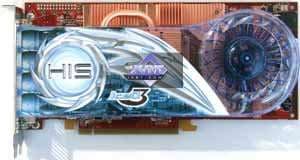

HIS IceQ III RADEON X1900 XTX Turbo 512MB PCI-E
GPU: RADEON X1900 XTX (R580)

Интерфейс: PCI-Express x16

Частоты работы ядра:: 700 MHz (номинал 650 MHz)

Частоты работы памяти (физическая/эффективная):: 850 (1700) MHz (номинал 775 (1550) MHz)

Ширина шины обмена с памятью: 256bit

Число вершинных конвейеров: 8

Число пиксельных конвейеров: 48

Число текстурных процессоров: 16

Число ROPs: 16

Размеры: 205x100x31mm (последняя величина — максимальная толщина видеокарты).

Цвет текстолита: красный.

Выходные гнезда: 2x DVI (Dual-Link), TV-выход.

VIVO: есть (RAGE Theater)

TV-out: интегрирован в GPU.

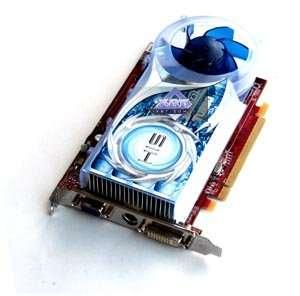

HIS IceQ III RADEON X1300 Turbo 256MB PCI-E
Карта имеет 256 МБ памяти GDDR2 SDRAM, размещенной в 8-ми микросхемах на лицевой и оборотной сторонах PCB.

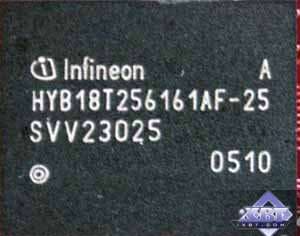

Микросхемы памяти Infineon (GDDR2). Время выборки у микросхем памяти 2.5ns, что соответствует частоте работы 400 (800) МГц.

HIS IceQ III RADEON X1300 Turbo 256MB AGP
Карта имеет 256 МБ памяти GDDR2 SDRAM, размещенной в 8-ми микросхемах на лицевой и оборотной сторонах PCB.

Микросхемы памяти Hynix (GDDR2). Время выборки у микросхем памяти 2.5ns, что соответствует частоте работы 400 (800) МГц.

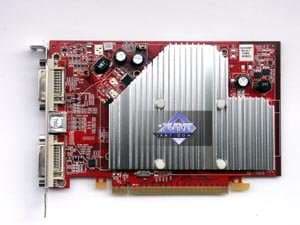

HIS RADEON X1300 512MB PCI-E
Карта имеет 256 МБ памяти GDDR2 SDRAM, размещенной в 8-ми микросхемах на лицевой и оборотной сторонах PCB.

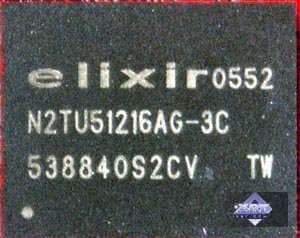

Микросхемы памяти Elixir (GDDR2). Время выборки у микросхем памяти 3.0ns, что соответствует частоте работы 333 (666) МГц.

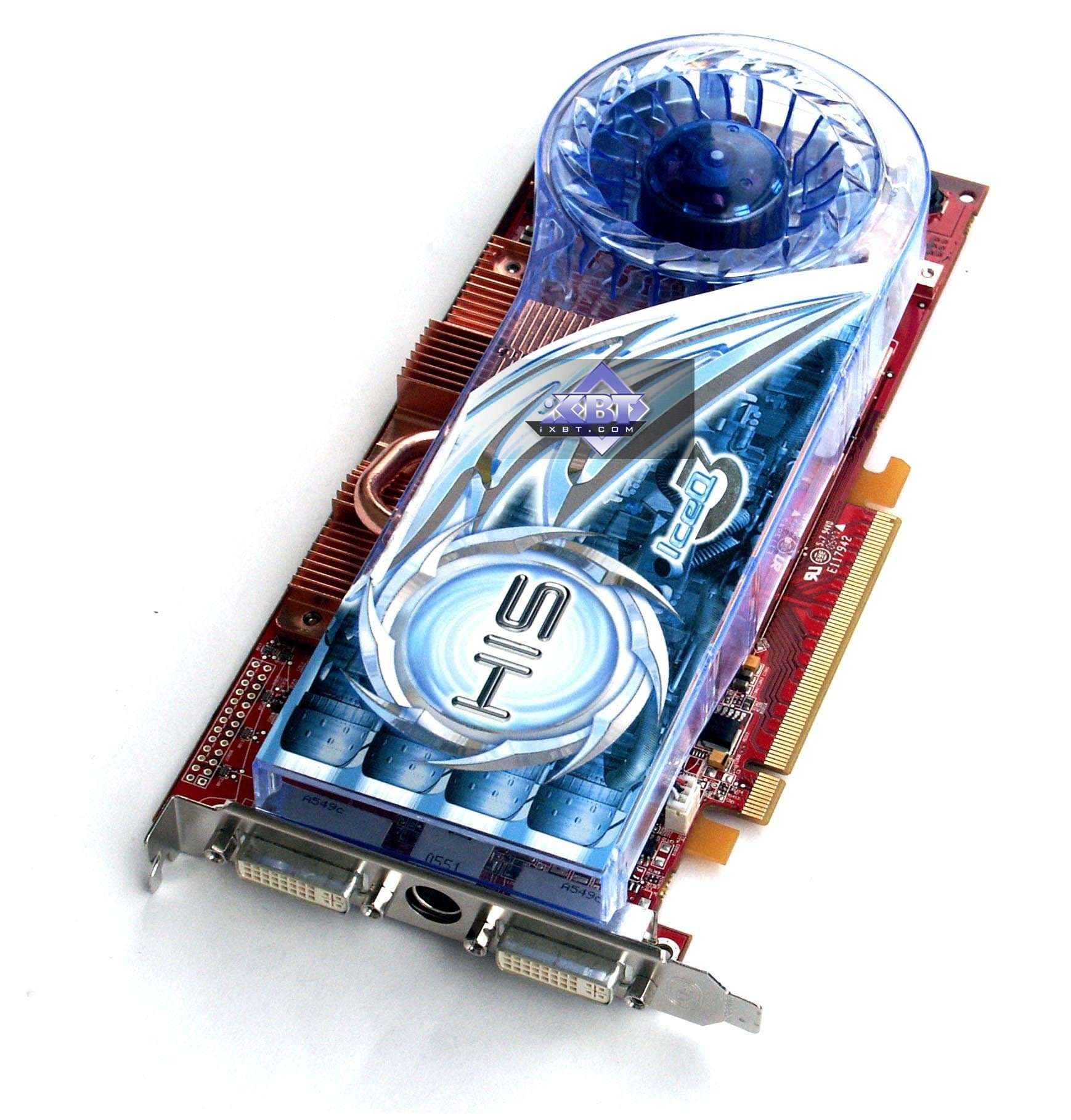

HIS IceQ III RADEON X1800 GTO Turbo 256MB PCI-E
Карта имеет 256 МБ памяти GDDR3 SDRAM, размещенной в 8-ми микросхемах на лицевой стороне PCB.

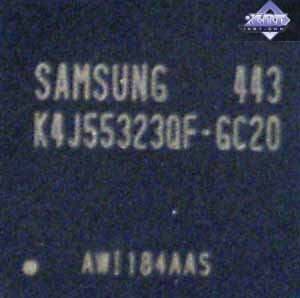

Микросхемы памяти Samsung (GDDR3). Время выборки у микросхем памяти 2.0ns, что соответствует частоте работы 500 (1000) МГц.

HIS IceQ III RADEON X1900 XTX Turbo 512MB PCI-E
Карта имеет 512 МБ памяти GDDR3 SDRAM, размещенной в 8-ми микросхемах на лицевой стороне PCB.

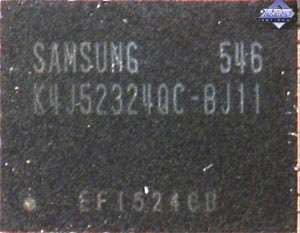

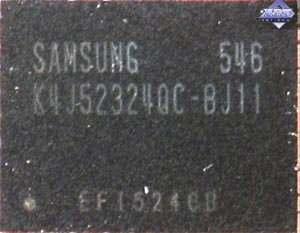

Микросхемы памяти Samsung (GDDR3). Время выборки у микросхем памяти 1,1 ns, что соответствует частоте работы 900 (1800) МГц.



Сравнение с эталонным дизайном, вид спереди

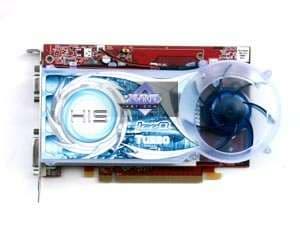

HIS IceQ III RADEON X1300 Turbo 256MB PCI-E Reference card ATI RADEON X1300 PRO

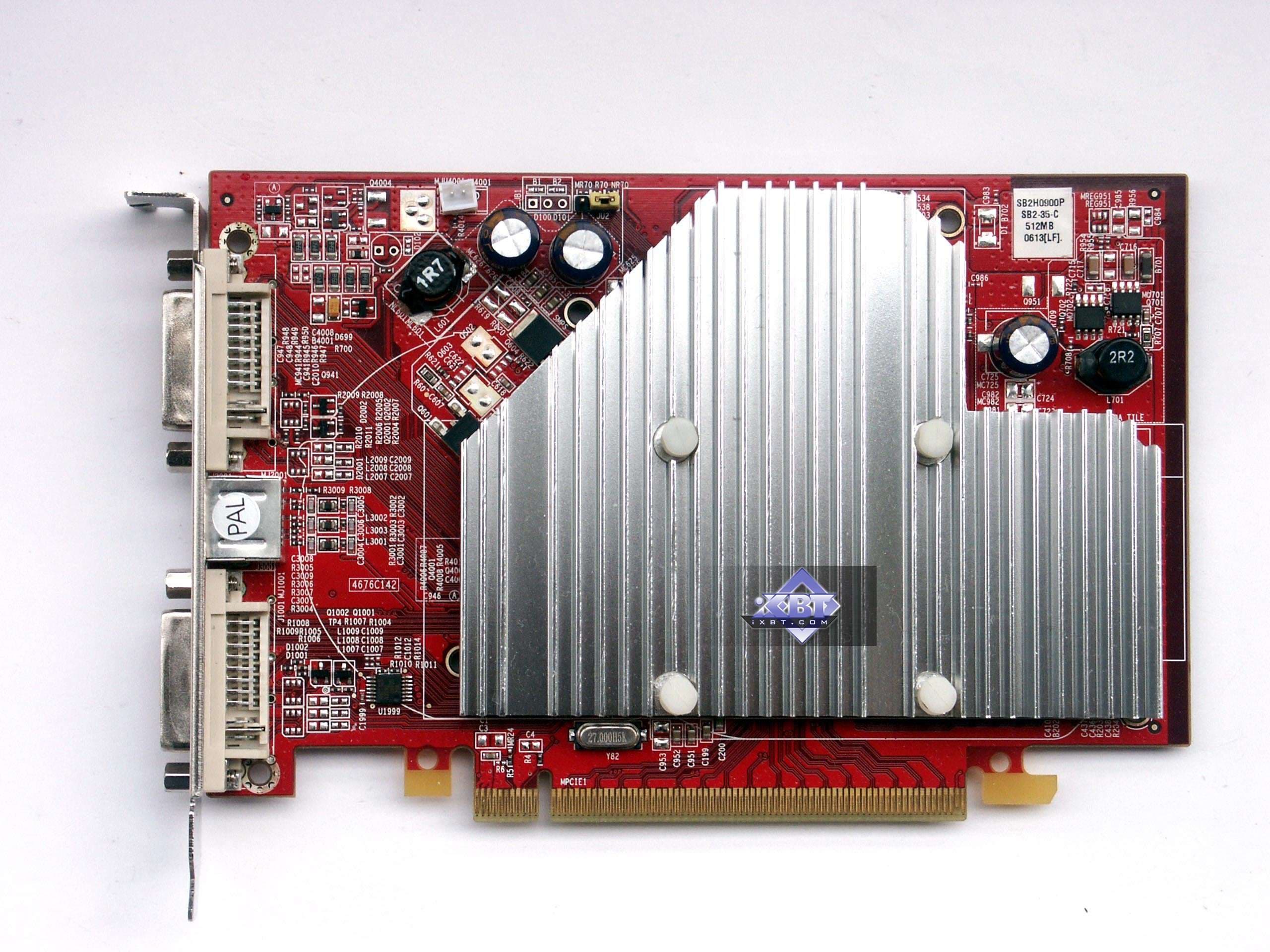

HIS RADEON X1300 512MB PCI-E

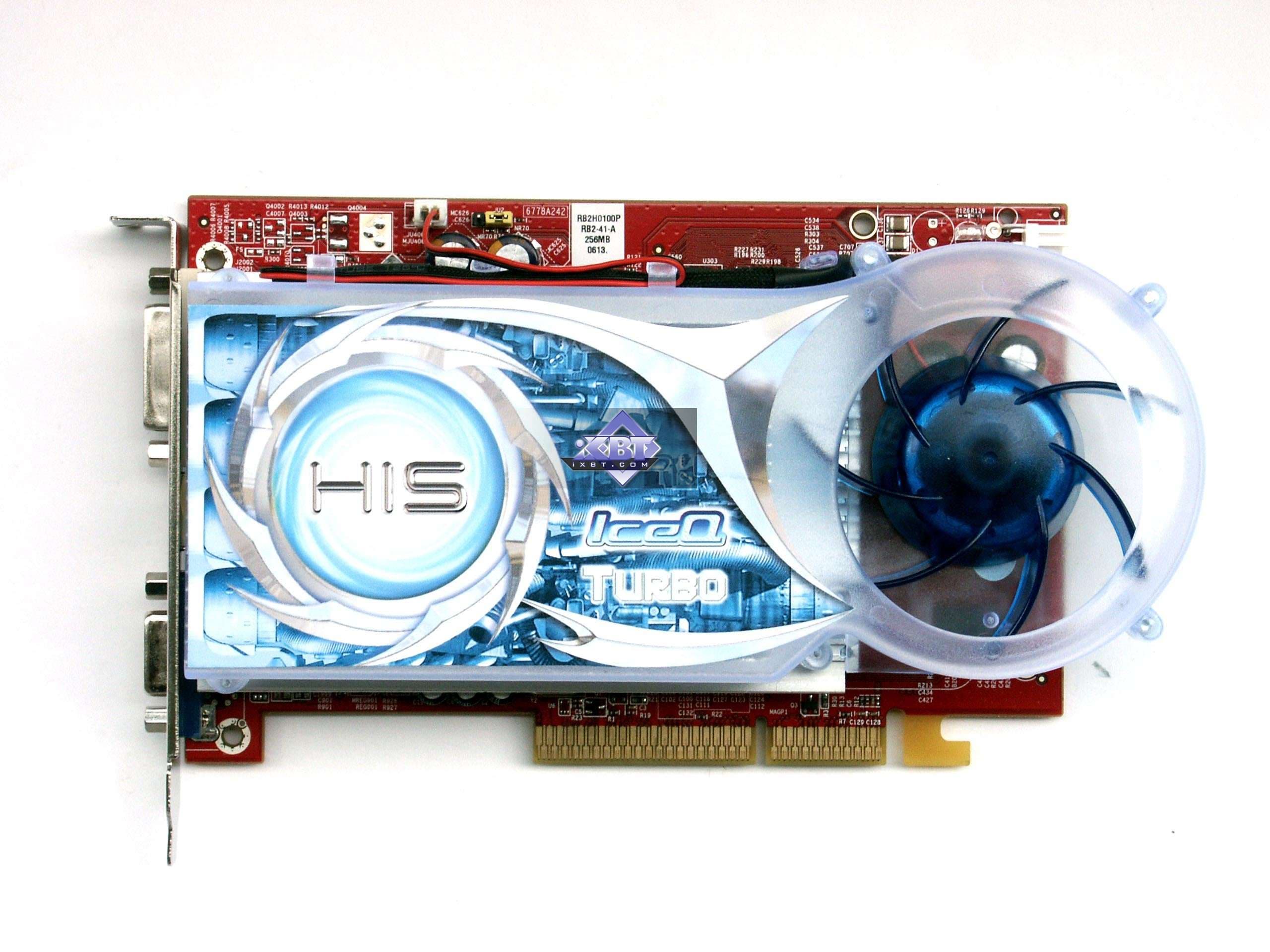

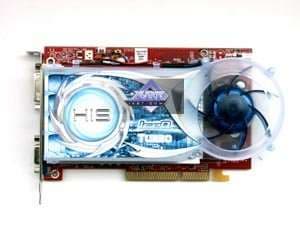

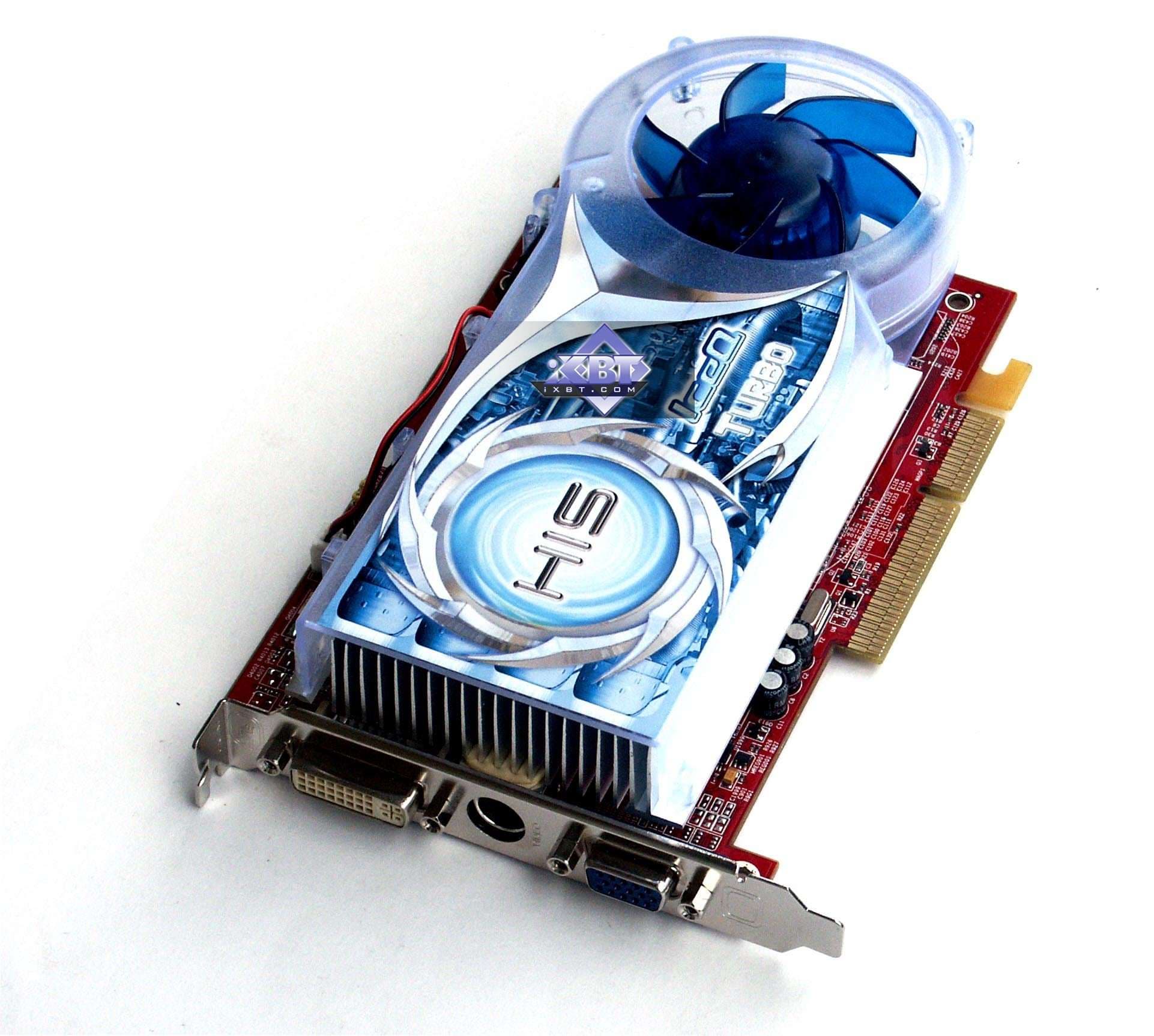

HIS IceQ III RADEON X1300 Turbo 256MB AGP

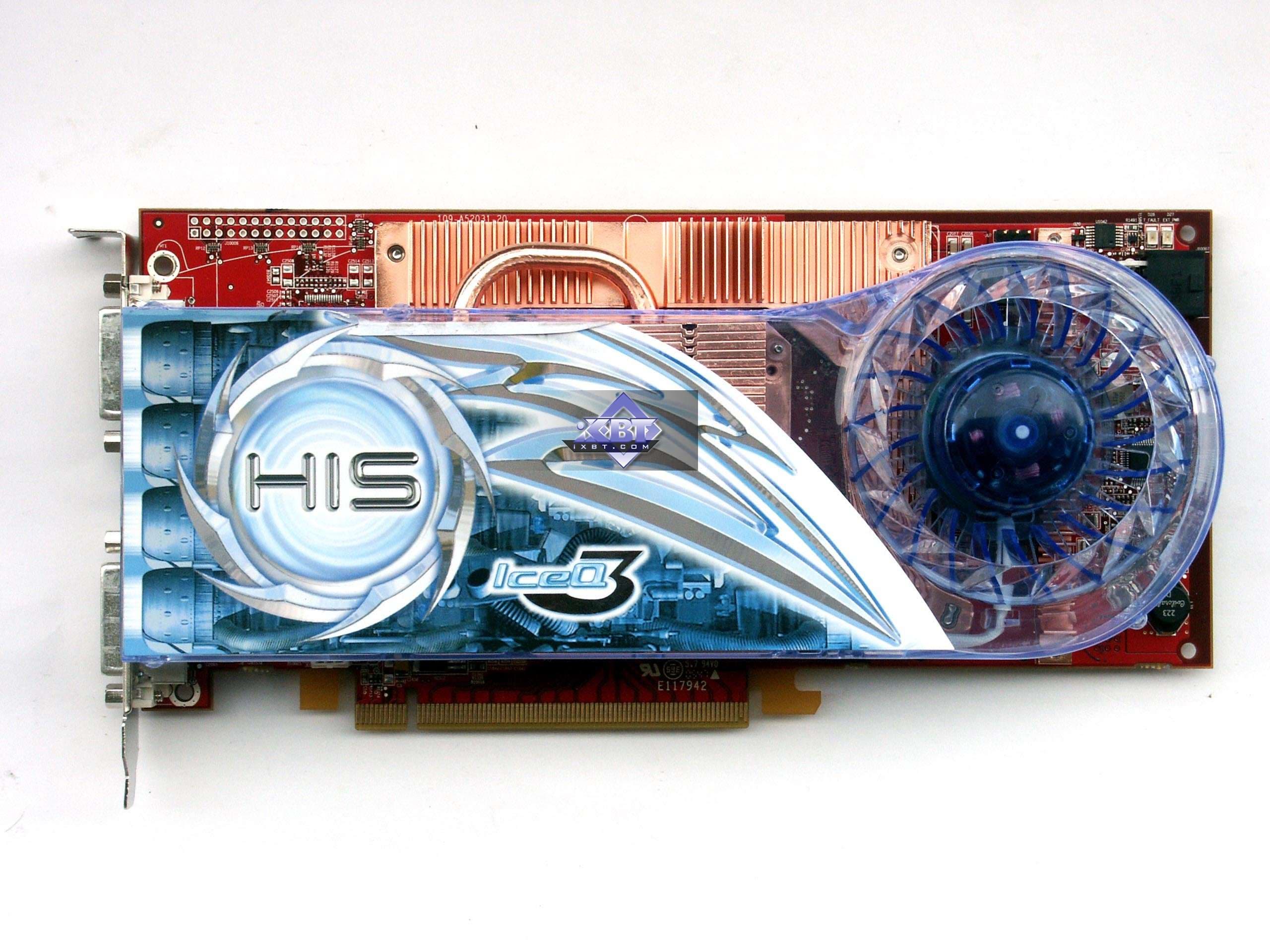

HIS IceQ III RADEON X1800 GTO Turbo 256MB PCI-E Reference card ATI RADEON X1800 XL PCI-E

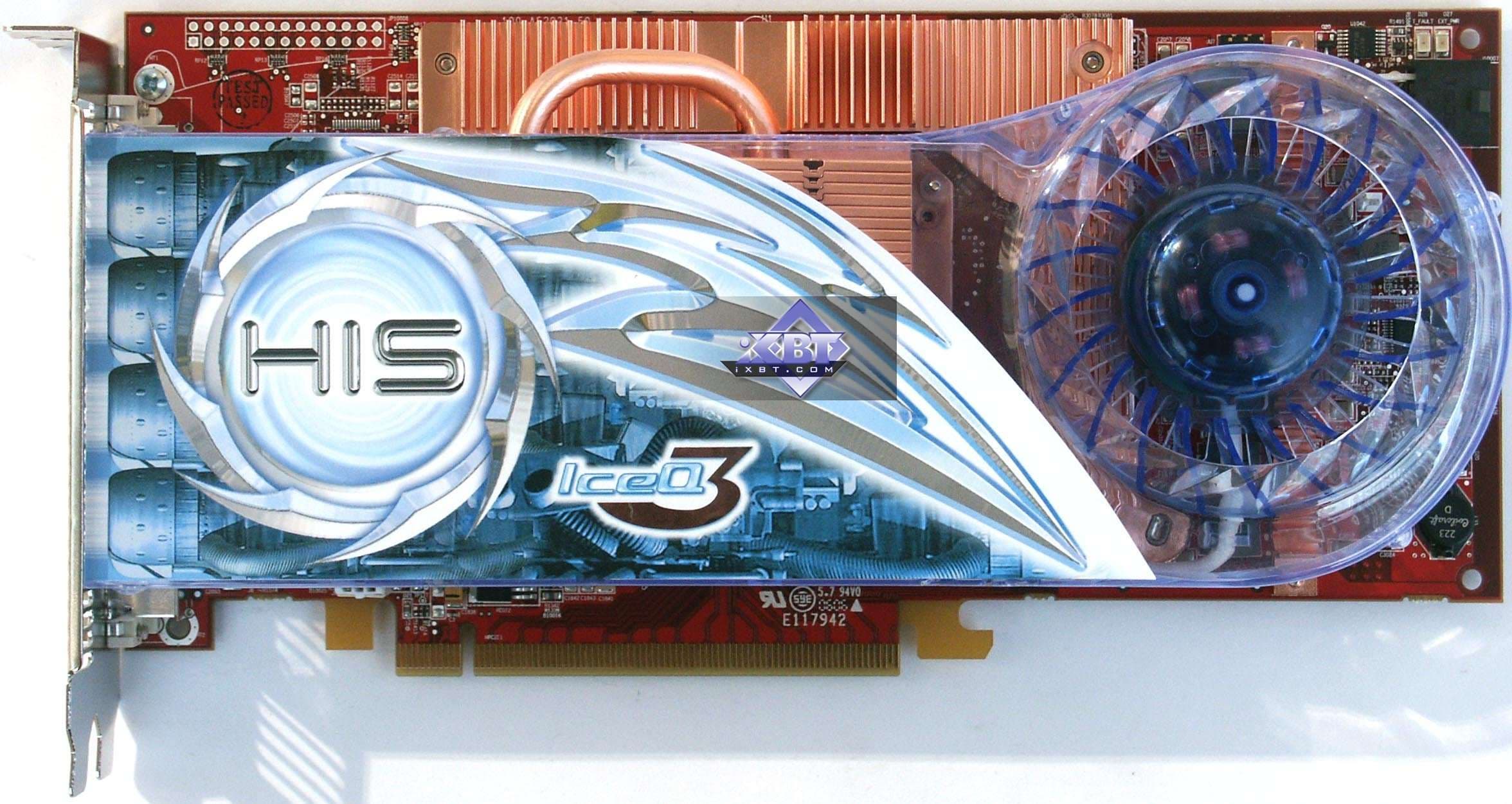

HIS IceQ III RADEON X1900 XTX Turbo 512MB PCI-E Reference card ATI RADEON X1900 XTX PCI-E


Сравнение с эталонным дизайном, вид сзади

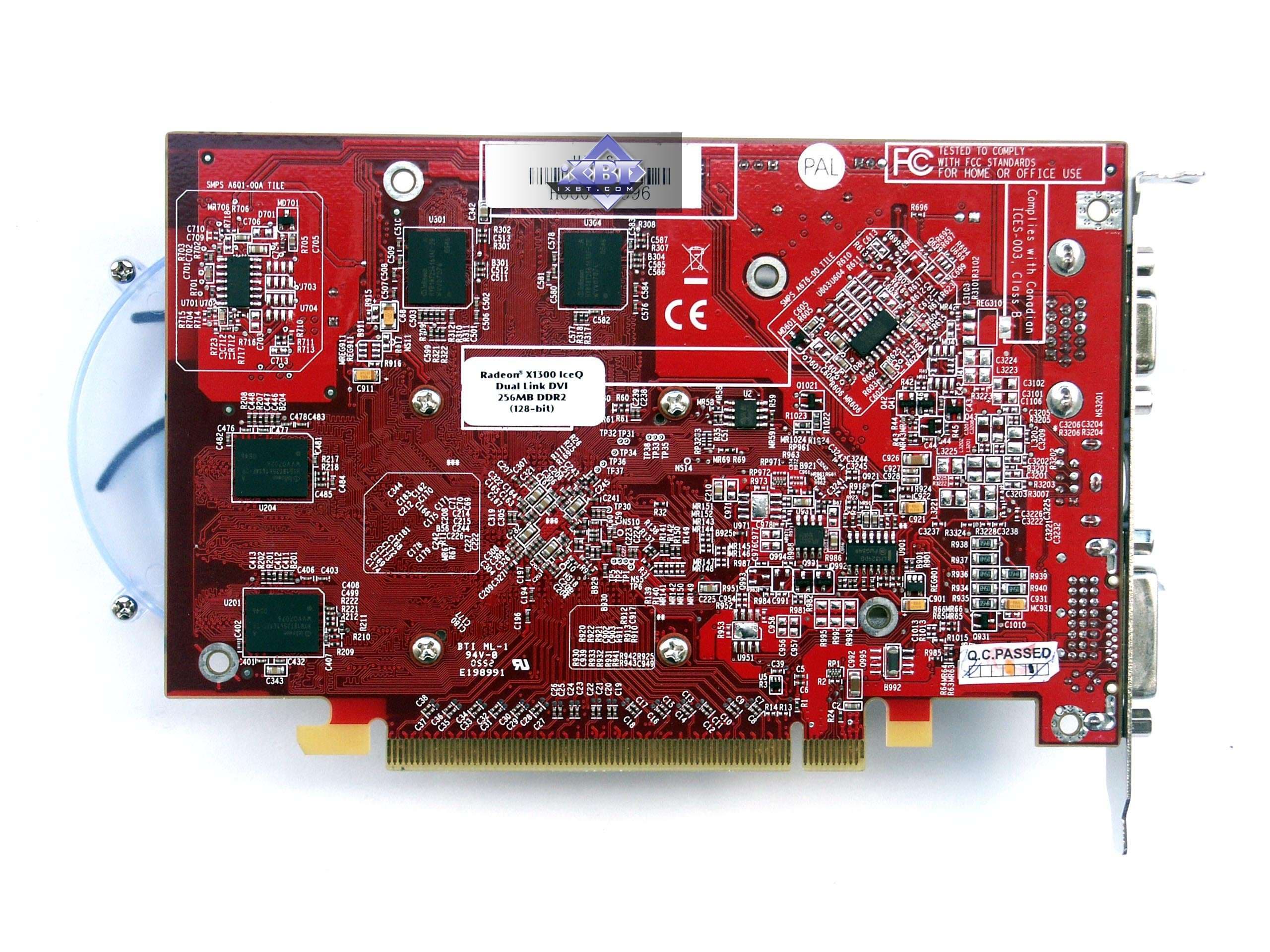

HIS IceQ III RADEON X1300 Turbo 256MB PCI-E Reference card ATI RADEON X1300 PRO

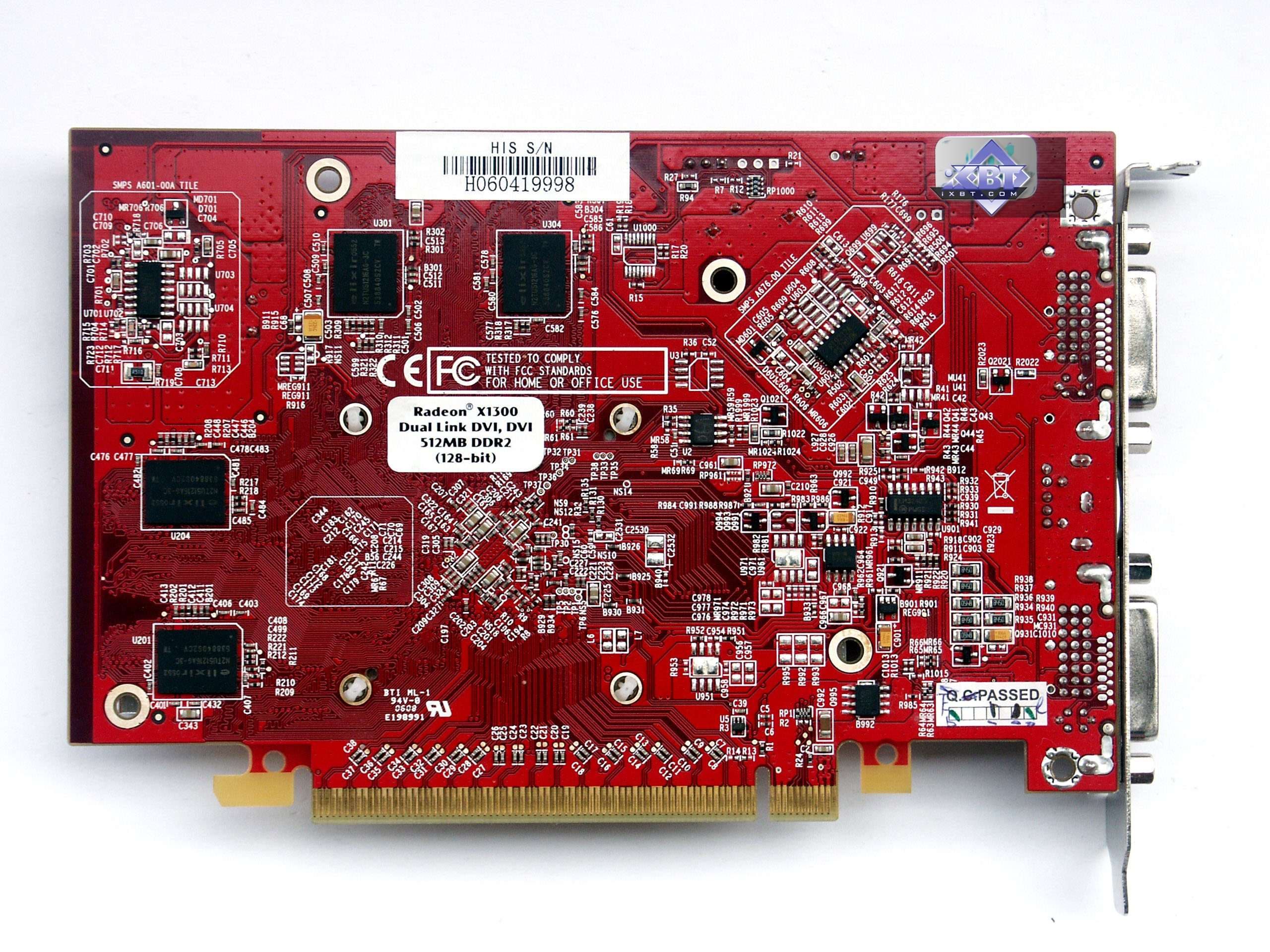

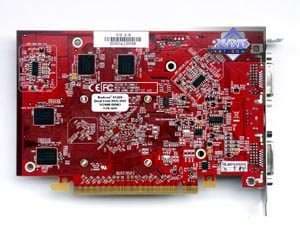

HIS RADEON X1300 512MB PCI-E

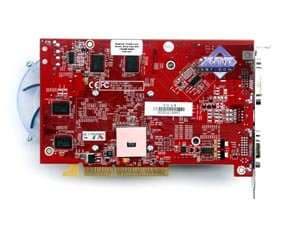

HIS IceQ III RADEON X1300 Turbo 256MB AGP

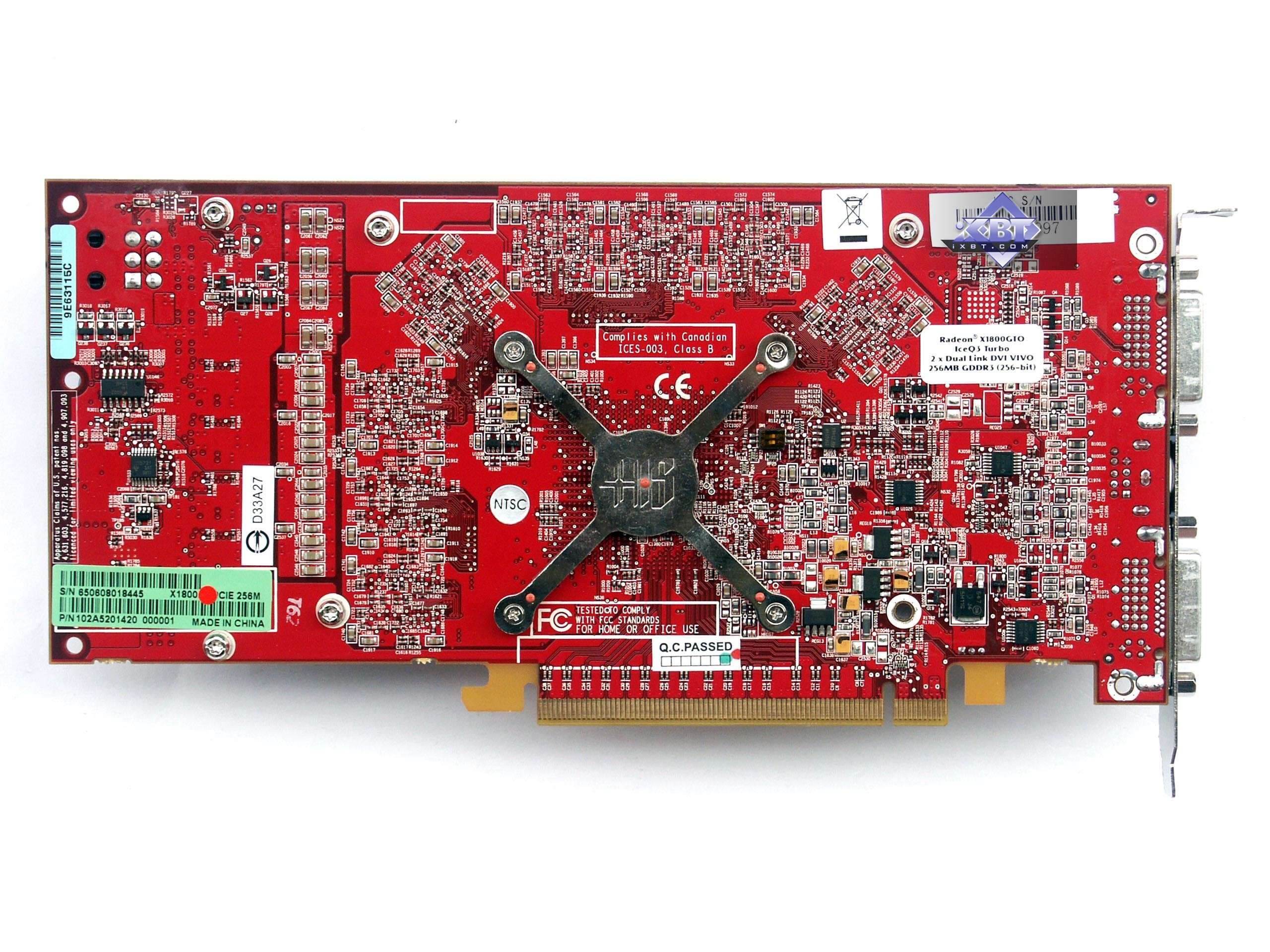

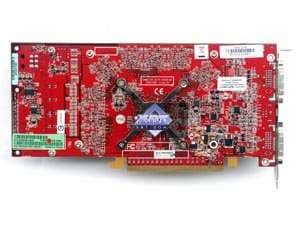

HIS IceQ III RADEON X1800 GTO Turbo 256MB PCI-E Reference card ATI RADEON X1800 XL PCI-E

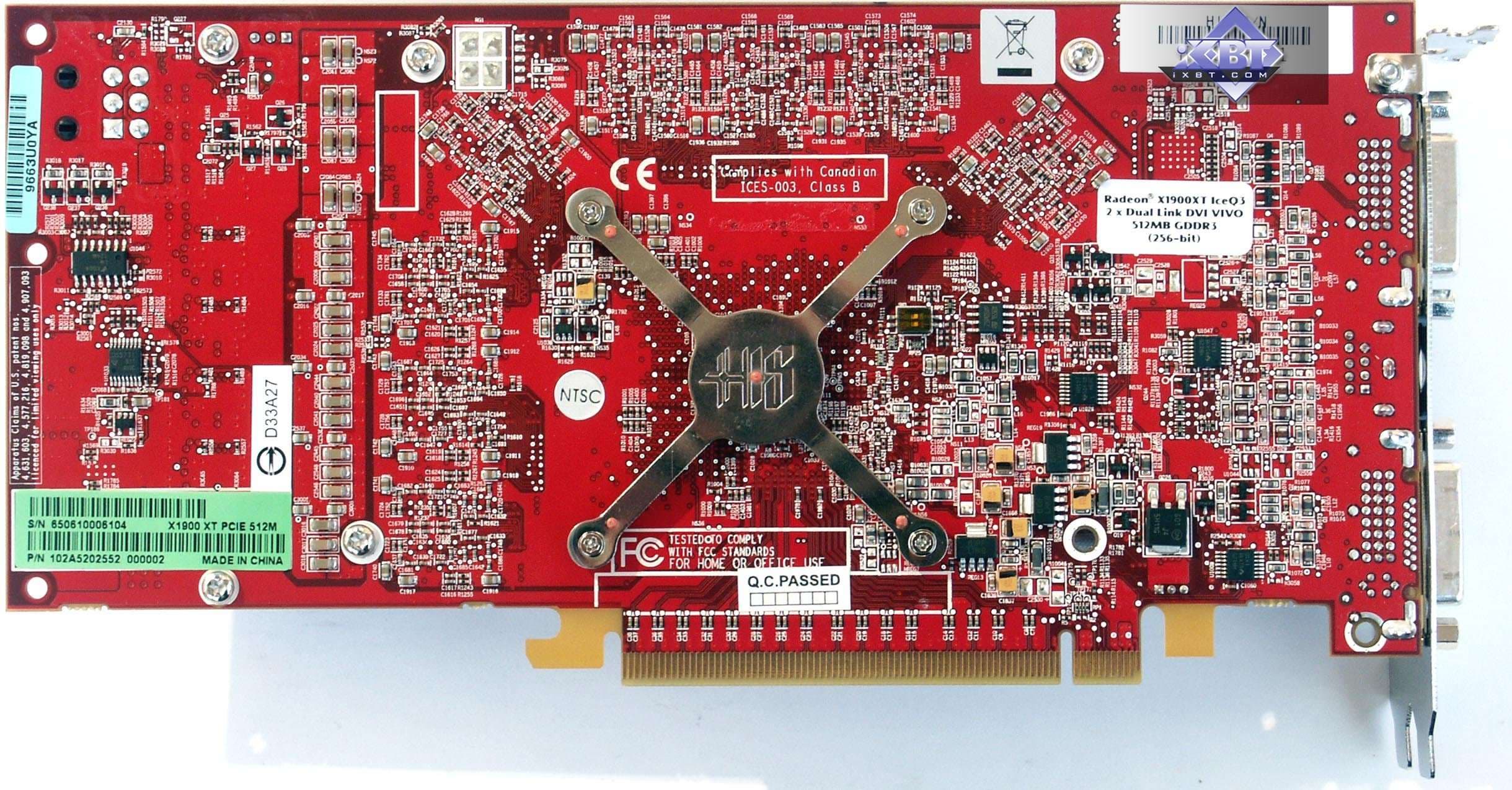

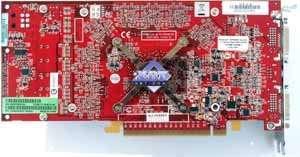

HIS IceQ III RADEON X1900 XTX Turbo 512MB PCI-E Reference card ATI RADEON X1900 XTX PCI-E


Как мы видим, почти все X1300-карты в своей основе имеют дизайн от X1300 PRO, плюс снабжены быстрой памятью. То есть, потребитель за цену X1300 покупает X1300 PRO. Уже приятно.

Нарекание лишь вызывает, как ни странно, X1300 с 512 мегабайтами памяти, поскольку комплектуется радиатором без вентилятора, что приводит просто к колоссальному нагреву как радиатора, так и самой карты. При этом никакие частоты не повышены! Подобные карты предназначены прежде всего для тихих системных блоков, а значит, прежде всего, для баребонов. Представьте себе, как все там внутри нагреется, если радиатор раскаляется до 80-90 градусов! Это очень непродуманное решение.

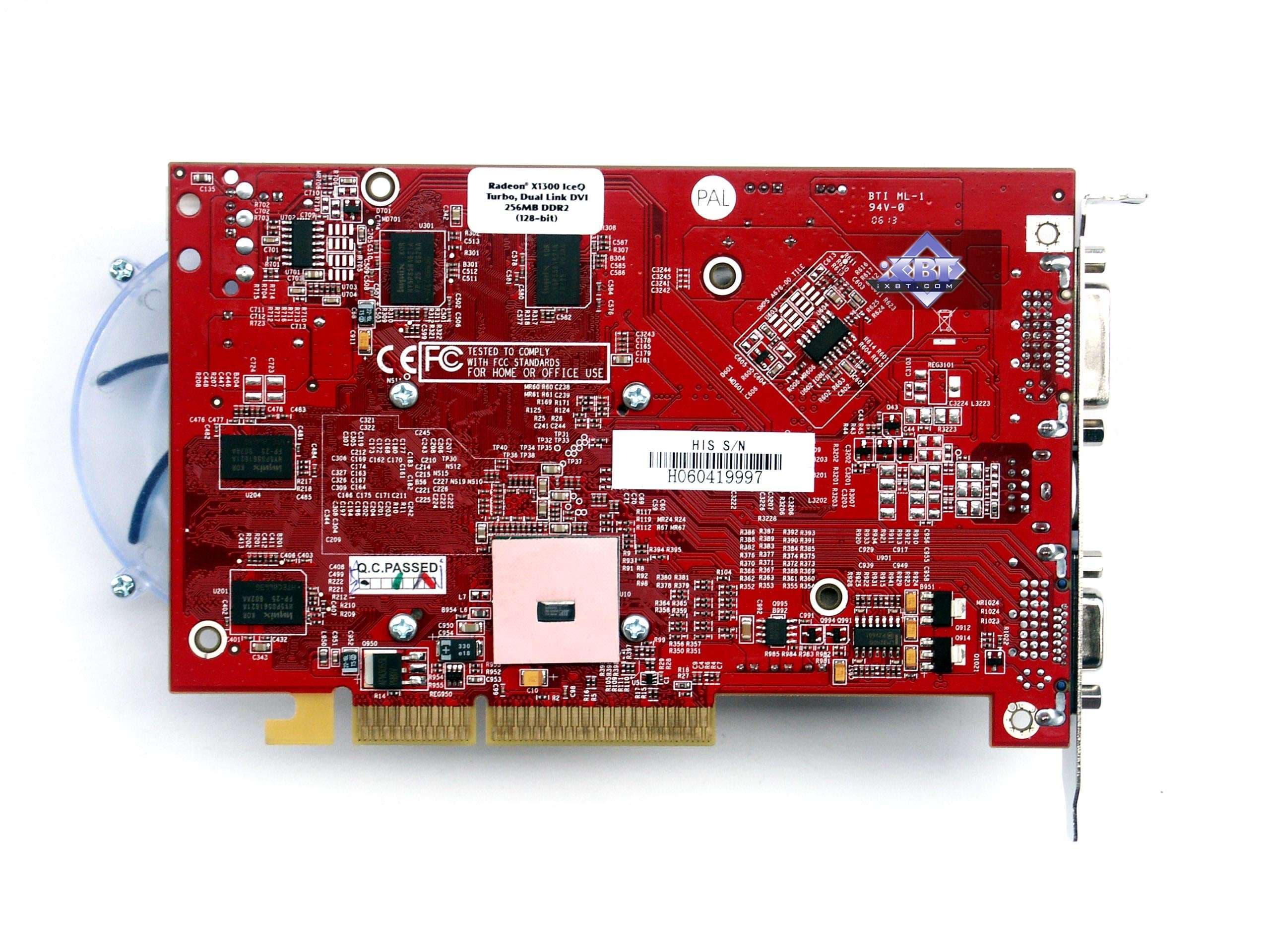

У AGP-карты мы можем видеть на обороте PCB мост, с помощью которого идет трансляция PCI-E -» AGP.

X1800 GTO и X1900 XTX — производства ATI, лишь снабженные особыми кулерами (о них ниже). Поэтому ни о каких особенностях карт говорить не приходится. Все те же референсы.

У карт имеются гнезда TV-выхода, которые уникальны по разъему, и для вывода изображения на ТВ как через S-Video, так и по RCA, требуются специальные адаптеры-переходник, поставляемые вместе с картами. Более подробно о ТВ-выходе можно почитать здесь. А также продукт оснашен TV-in, подключение осуществляется также через специальный переходник.

Подключение к аналоговым мониторам с d-Sub (VGA) производится через специальные адаптеры-переходники DVI-to-d-Sub. Максимальные разрешения и частоты:

  • 240 Hz Max Refresh Rate
  • 2048 x 1536 x 32bit x85Hz Max — по аналоговому интерфейсу
  • 2560 x 1600 @ 60Hz Max — по цифровому интерфейсу

Что касается возможностей видеокарт по проигрыванию MPEG2 (DVD-Video), то еще в 2002 году мы изучали этот вопрос, с тех пор мало что поменялось. В зависимости от фильма загрузка CPU при проигрывании на всех современных видеокартах не поднимается выше 25%.

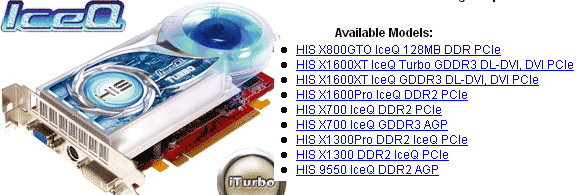

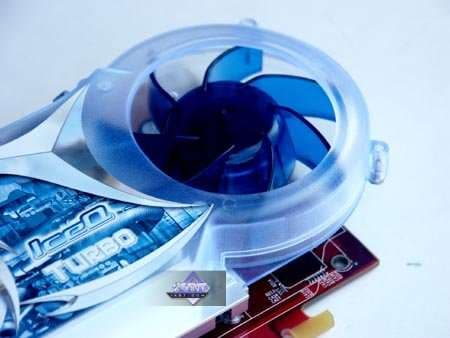

Системы охлаждения у четырех карт относятся к серии IceQ. При этом представлены модели IceQ III и IceQ. Вот список продуктов HIS, оснащаемых IceQ (более коротким и простым кулером):

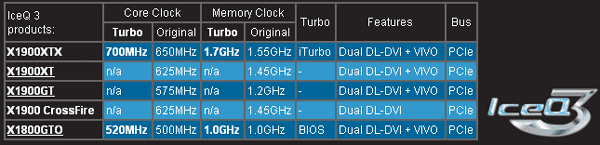

А вот список карт, которые комплектуются более продвинутым устройством охлаждения IceQ III:

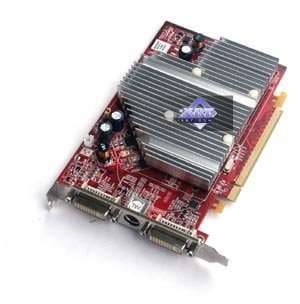

Более подробно об этих кулерах ниже. А карта HIS RADEON X1300 512MB PCI-E оснащена простым радиатором, поэтому нет смысла его рассматривать.

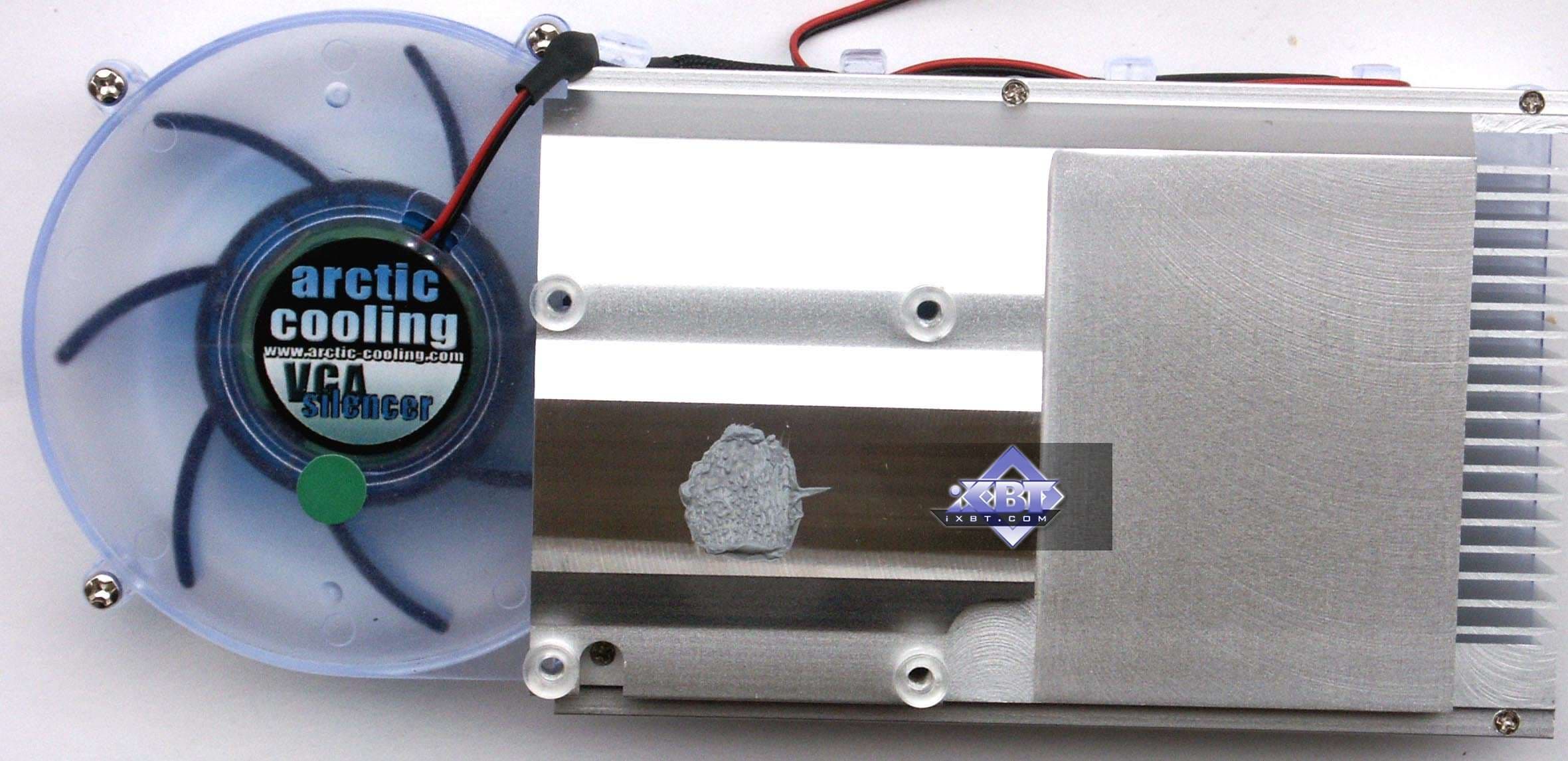

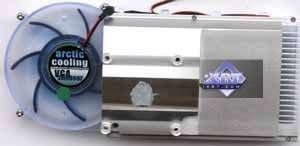

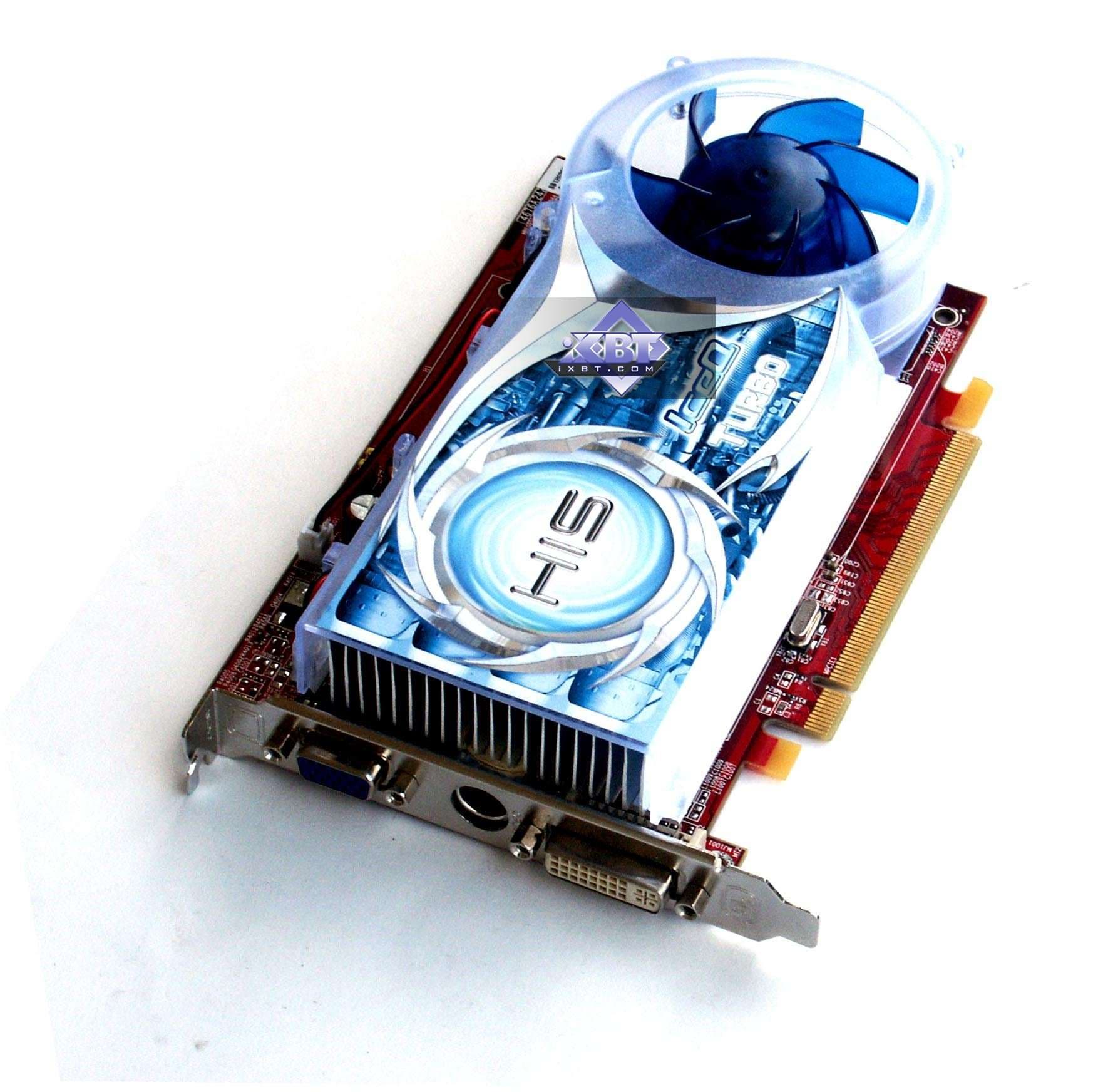

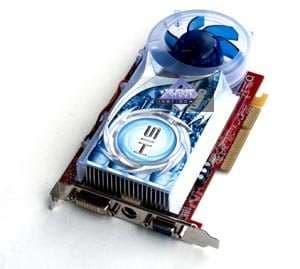

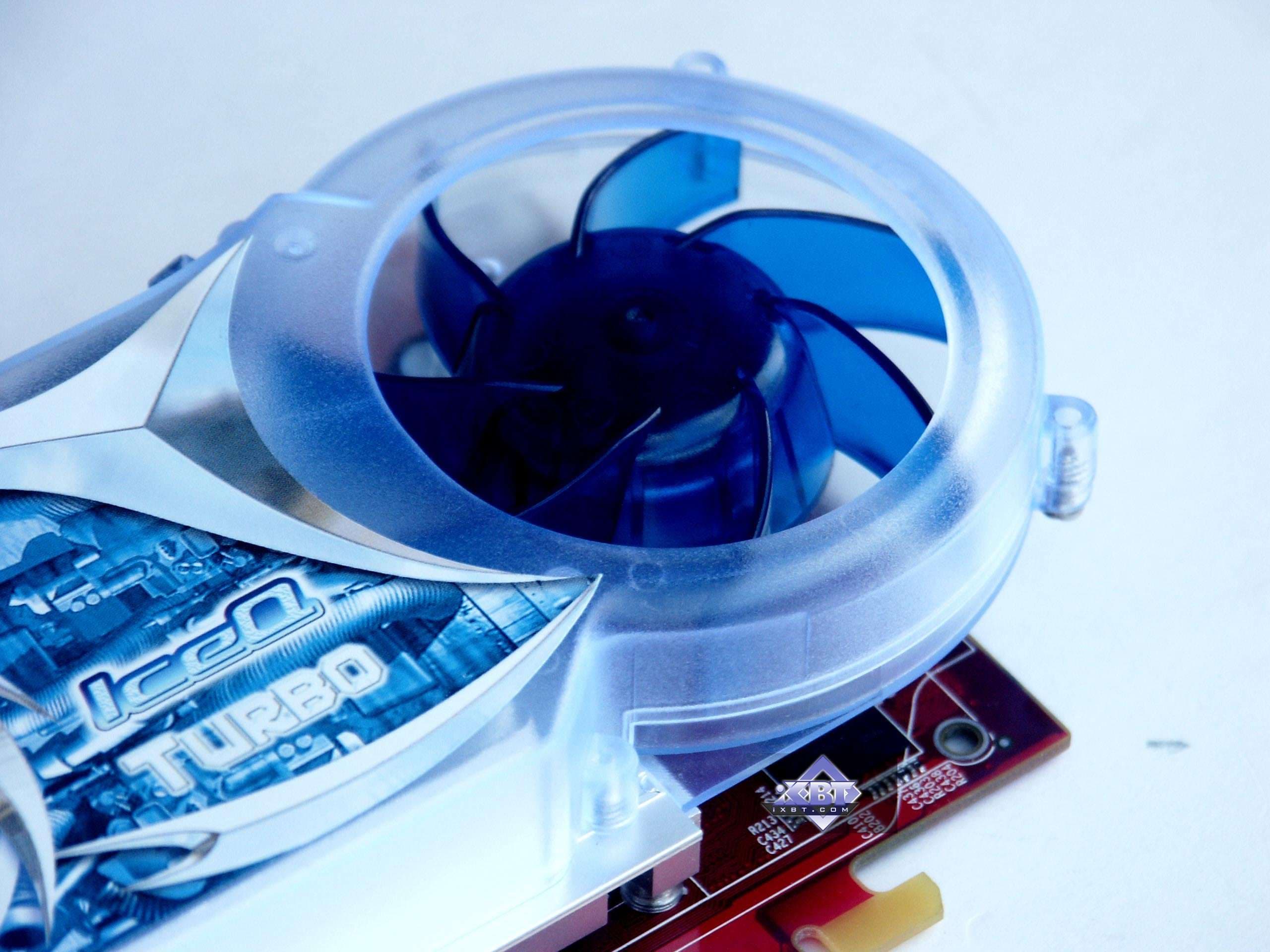

HIS IceQ III RADEON X1300 Turbo 256MB PCI-E; HIS IceQ III RADEON X1300 Turbo 256MB AGP

Общеизвестная и очень популярная система охлаждения от Arctic Cooling. Кулер еще первого поколения, такие мы могли видеть на видеокартах класса RADEON 9800/9800PRO, однако вторая ревизия устройства, которую уже смогли оценить по последующим картам, для такой платы слишком велика, поэтому весьма разумно на X1300 установить предыдущий, более компактный кулер.

К тому же, что мы неоднократно отмечали ранее, он такой же тихий, как и Arctic Cooling II, да и HIS постарался сделать продукт очень привлекательным с помощью покраски воздуховода краской, светящейся в УФ лучах.

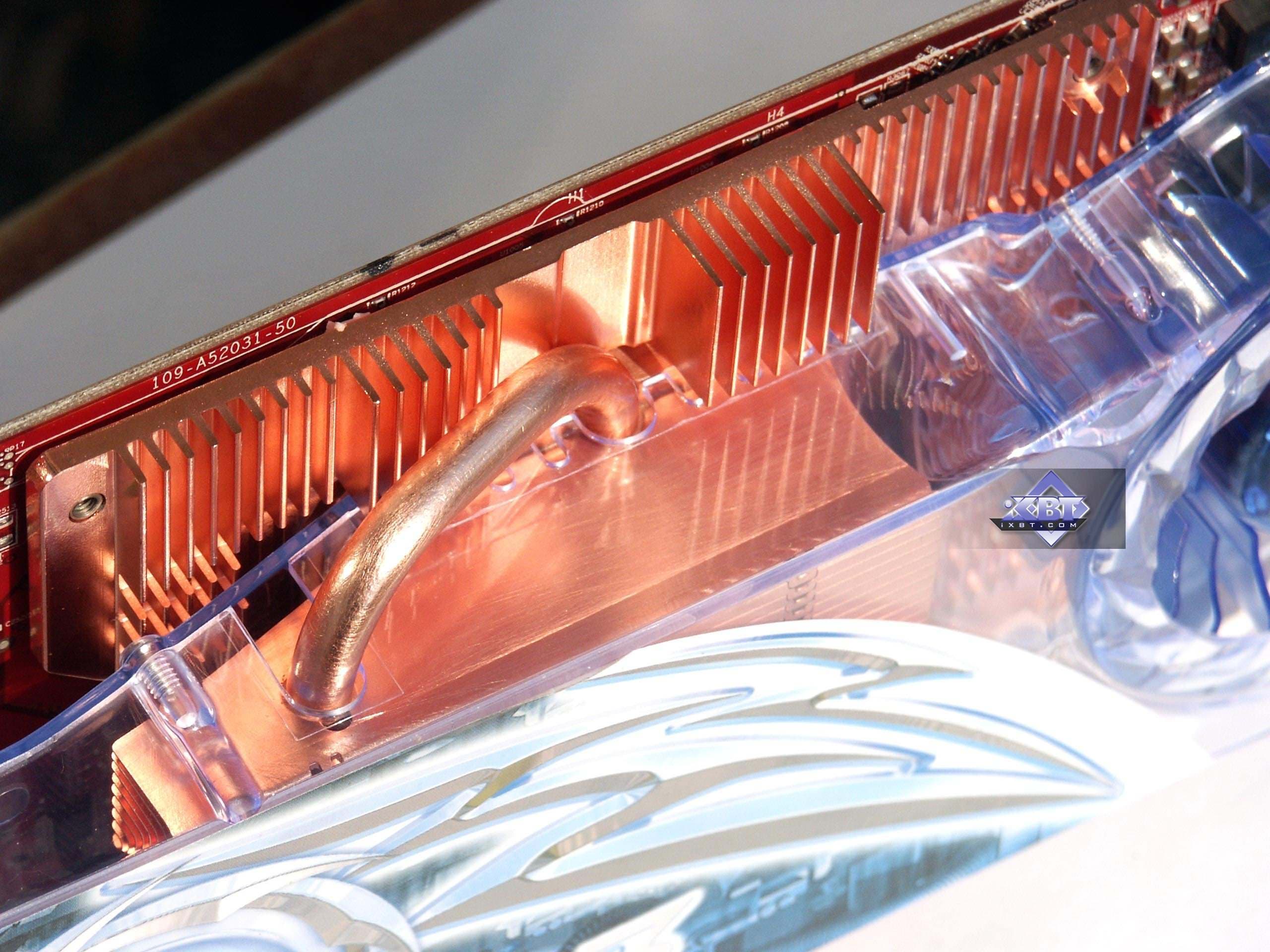

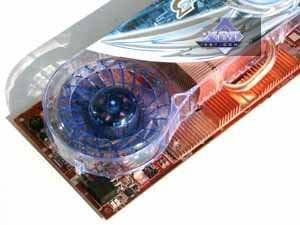

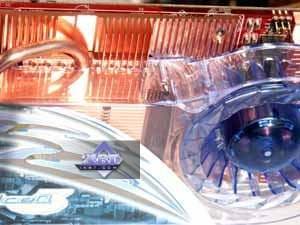

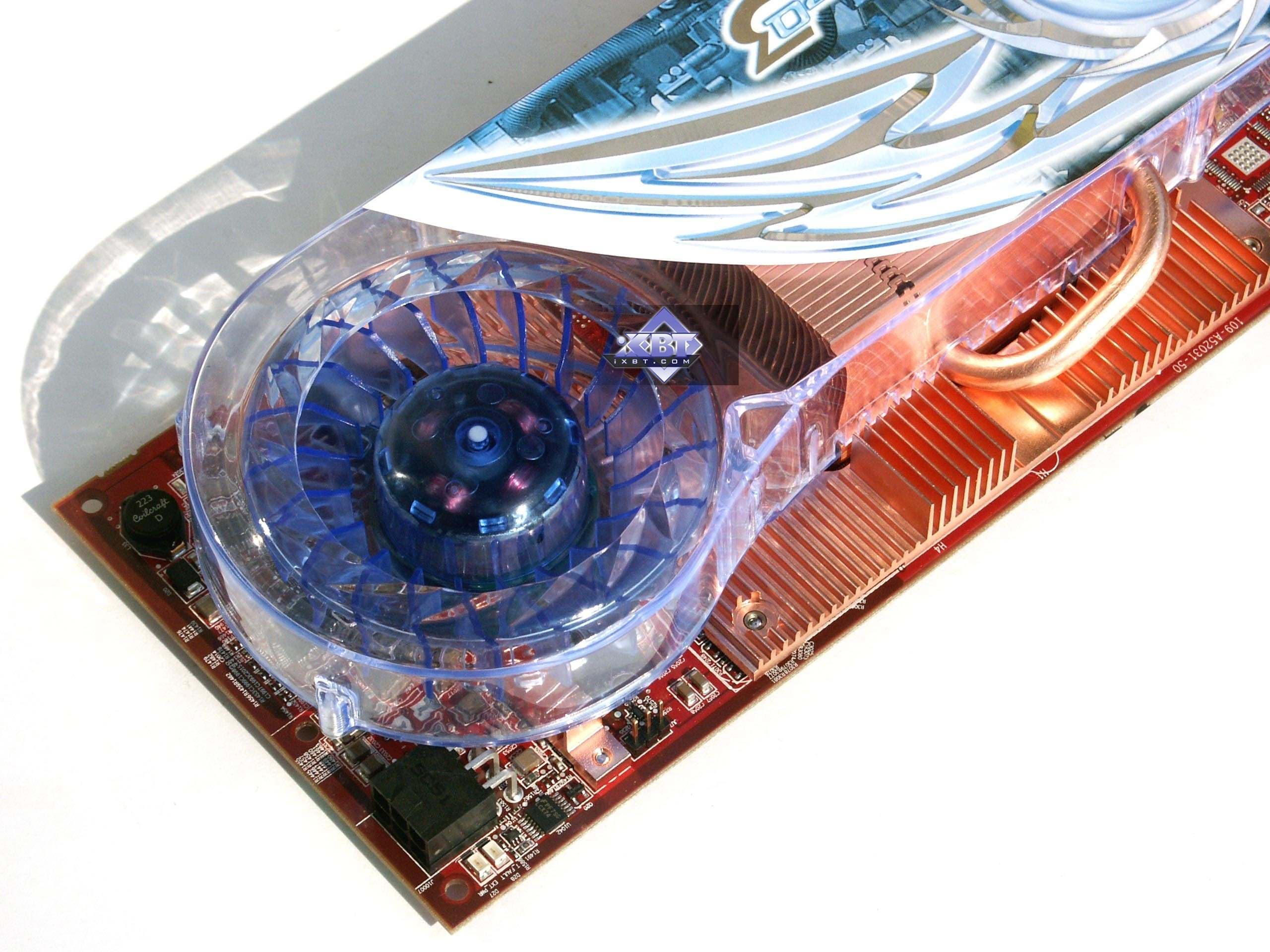

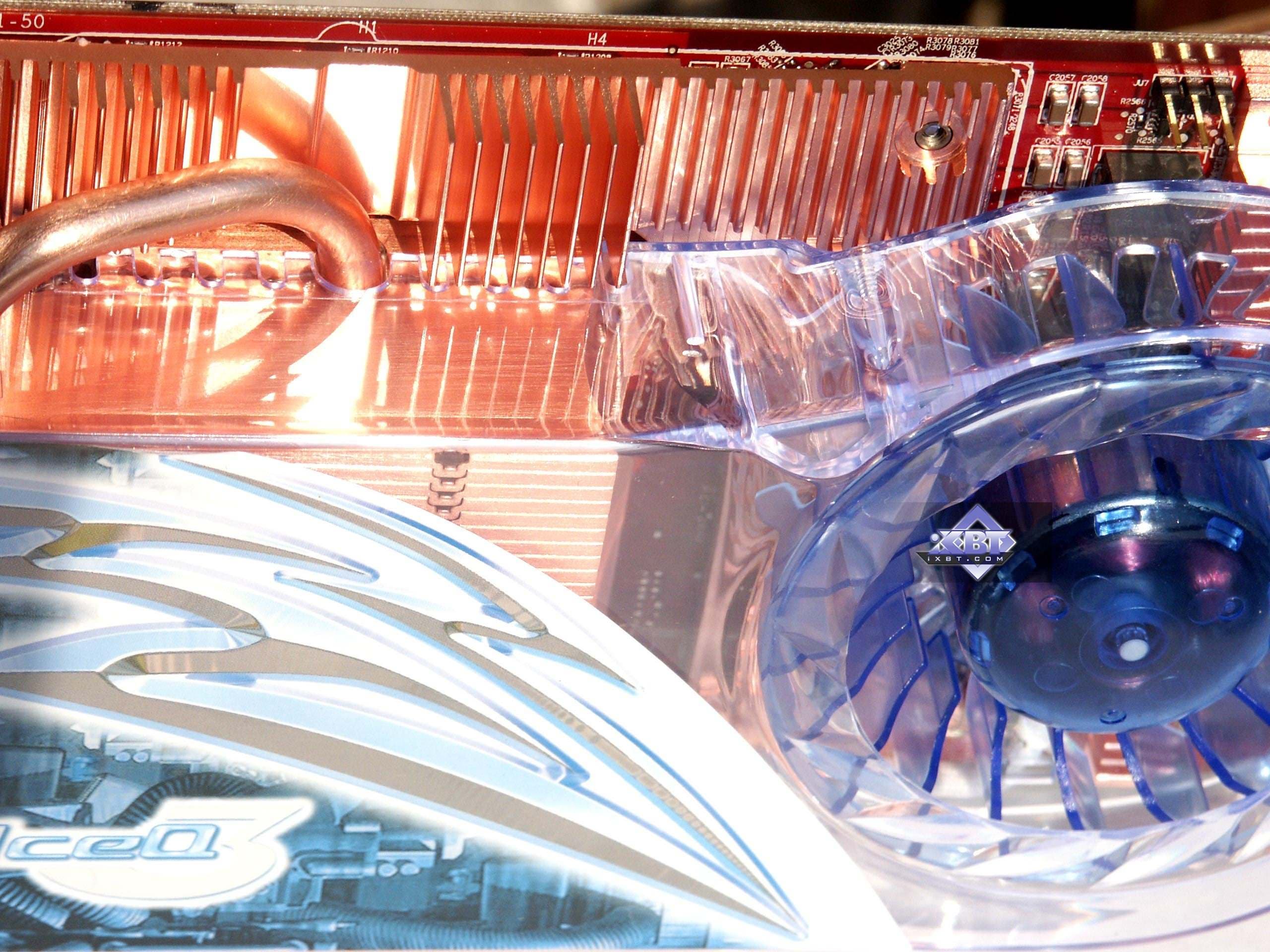

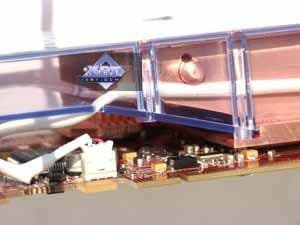

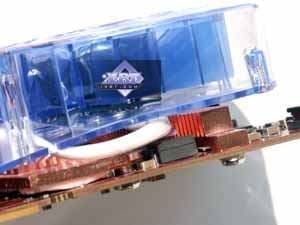

HIS IceQ III RADEON X1900 XTX Turbo 512MB PCI-E; HIS IceQ III RADEON X1800 GTO Turbo 256MB PCI-E

Cистема охлаждения и уникальна, и широко известна. Уникальна тем, что впервые видим подобное устройство, где все радиаторы медные, а широко известно тем, что его производитель Arctic Cooling, и вся концепция системы охлаждения исходит из их технологии Silencer. То есть из той же серии, что и предыдущее решение.

Принцип действия прост: турбина захватывает воздух, гонит его через медный радиатор, и выбрасывает его уже горячим вон из системного блока.

В отличие от ранее предлагаемых решений это предполагает наличие двух разных радиаторов: центрального для ядра, и периферийного для микросхем памяти.

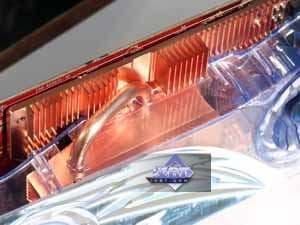

Передача тепла усилена тепловыми трубками. Материал изготовления всех металлических составляющих — медный сплав.

Сама турбина несколько изменена относительно ранее виденных от Arctic Cooling. Увеличилось число лопастей.

Надо сказать, что из-за особого дизайна карты при старте любой подключенный к ней кулер начинает работать на повышенных оборотах, и даже этот гонит очень сильный поток воздуха, поэтому шум слышен, хотя это не такой ужасный рев, как у эталонного устройства. Однако через 10 секунд обороты сбрасываются, и кулера не слышно вообще — как это уже привычно для всех продуктов Arctic Cooling.

Поэтому в целом надо сказать, что система охлаждения очень хороша.

Очевидно, что такой мощный и эффективный кулер даст вышеупомянутым картам, особенно X1900 XTX, прекрасную возможность работать не только на повышенных с помощью iTurbo частотах, но и даже выше.

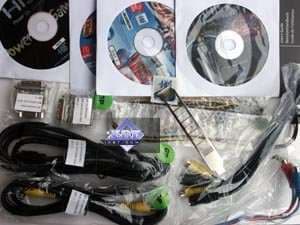

Комплектация.

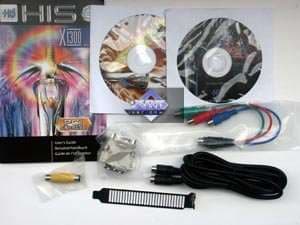

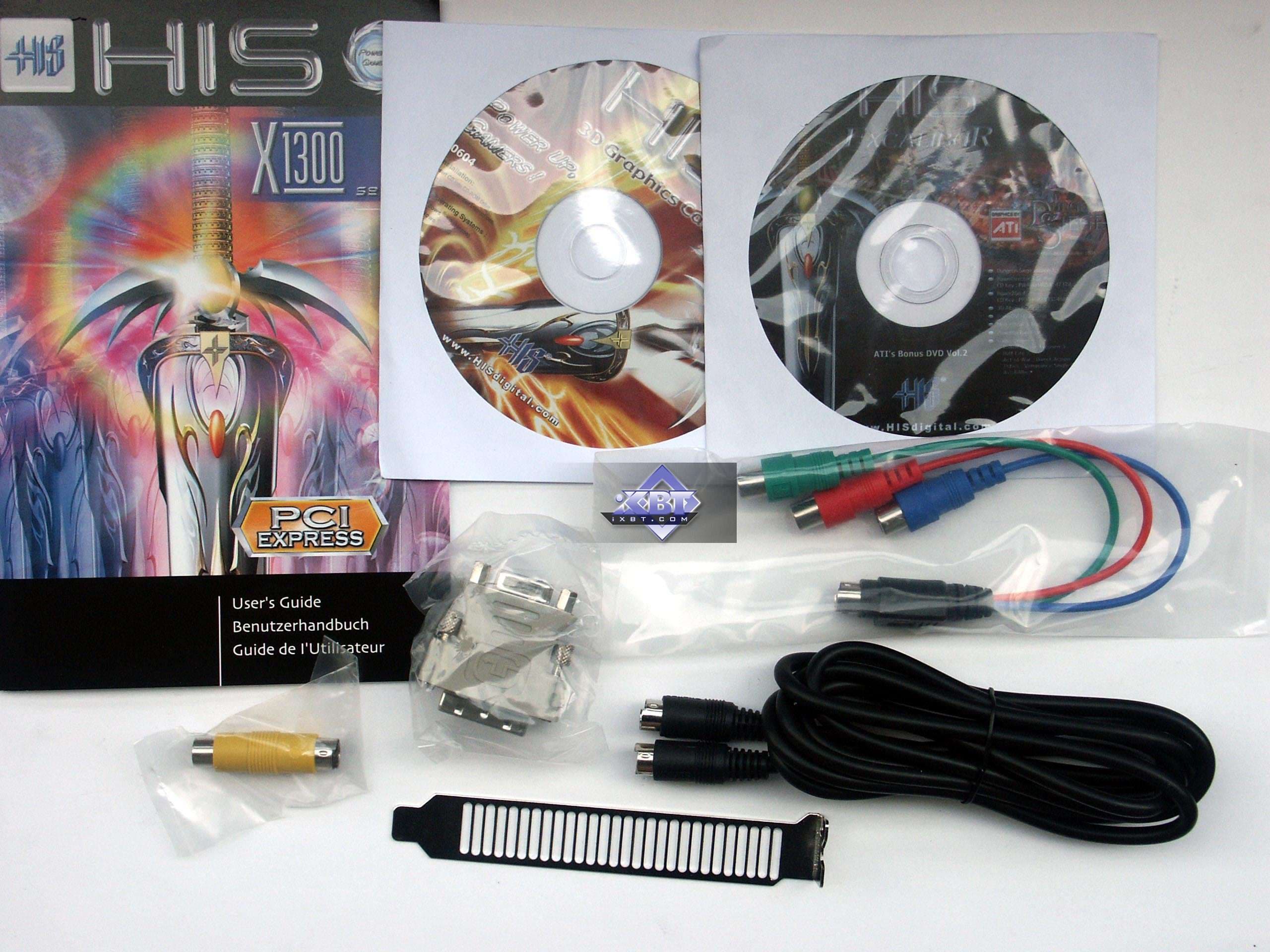

HIS IceQ III RADEON X1300 Turbo 256MB PCI-E; HIS IceQ III RADEON X1300 Turbo 256MB AGP; HIS RADEON X1300 512MB PCI-E
Руководство пользователя, CD с драйверами и демками, а также PowerDVD и др. ПО, переходники DVI-to-d-Sub и S-Video-to-RCA. А также адаптер композитного вывода, решетка на раструб кулера.

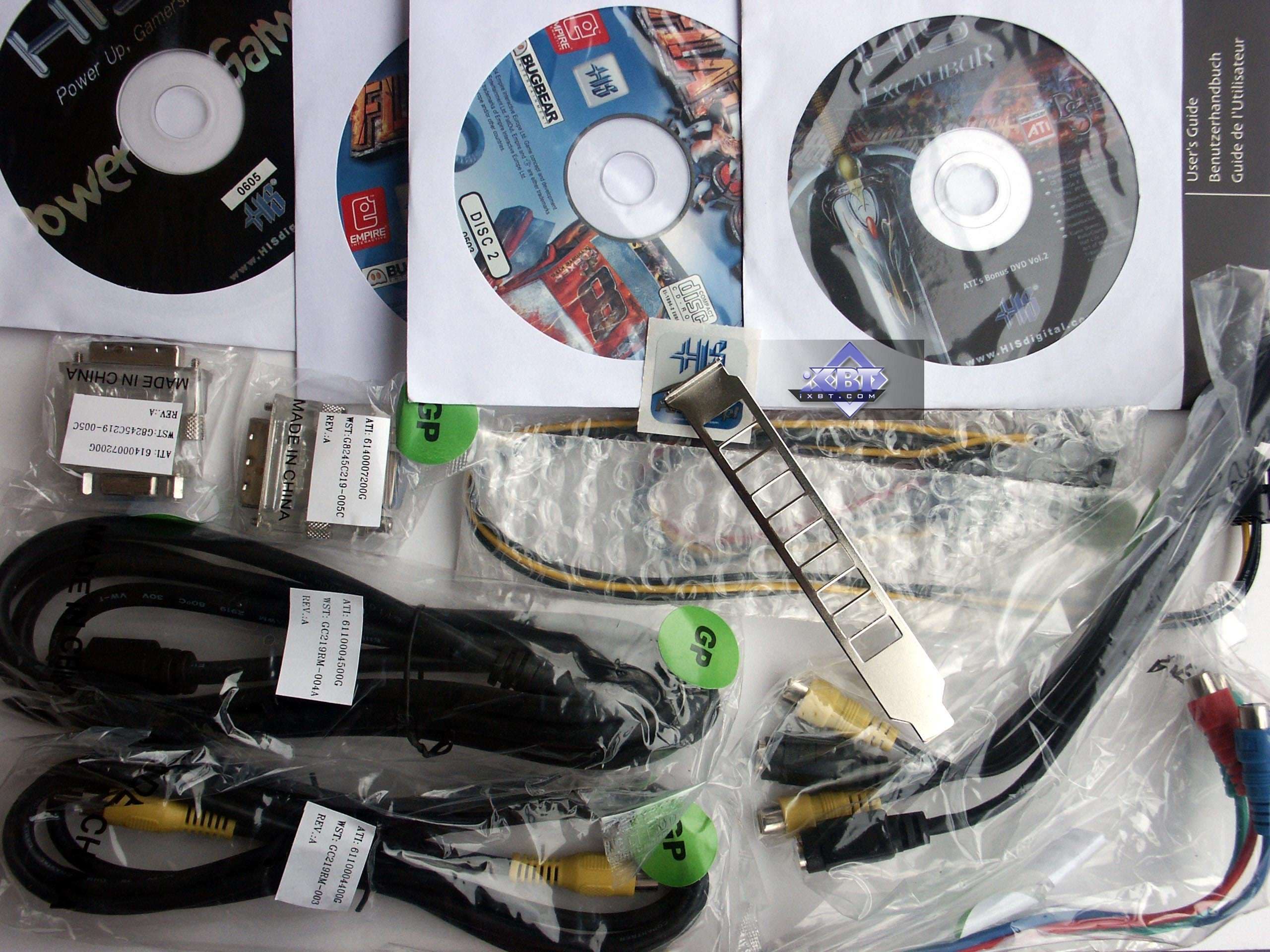

HIS IceQ III RADEON X1800 GTO Turbo 256MB PCI-E
Руководство пользователя, CD с драйверами и демками, а также PowerDVD и др. ПО, диски с игрой FlatOut; переходники DVI-to-d-Sub (2 шт.); S-Video-to-RCA (VIVO); адаптер композитного вывода, решетка на раструб кулера; TV-кабели.

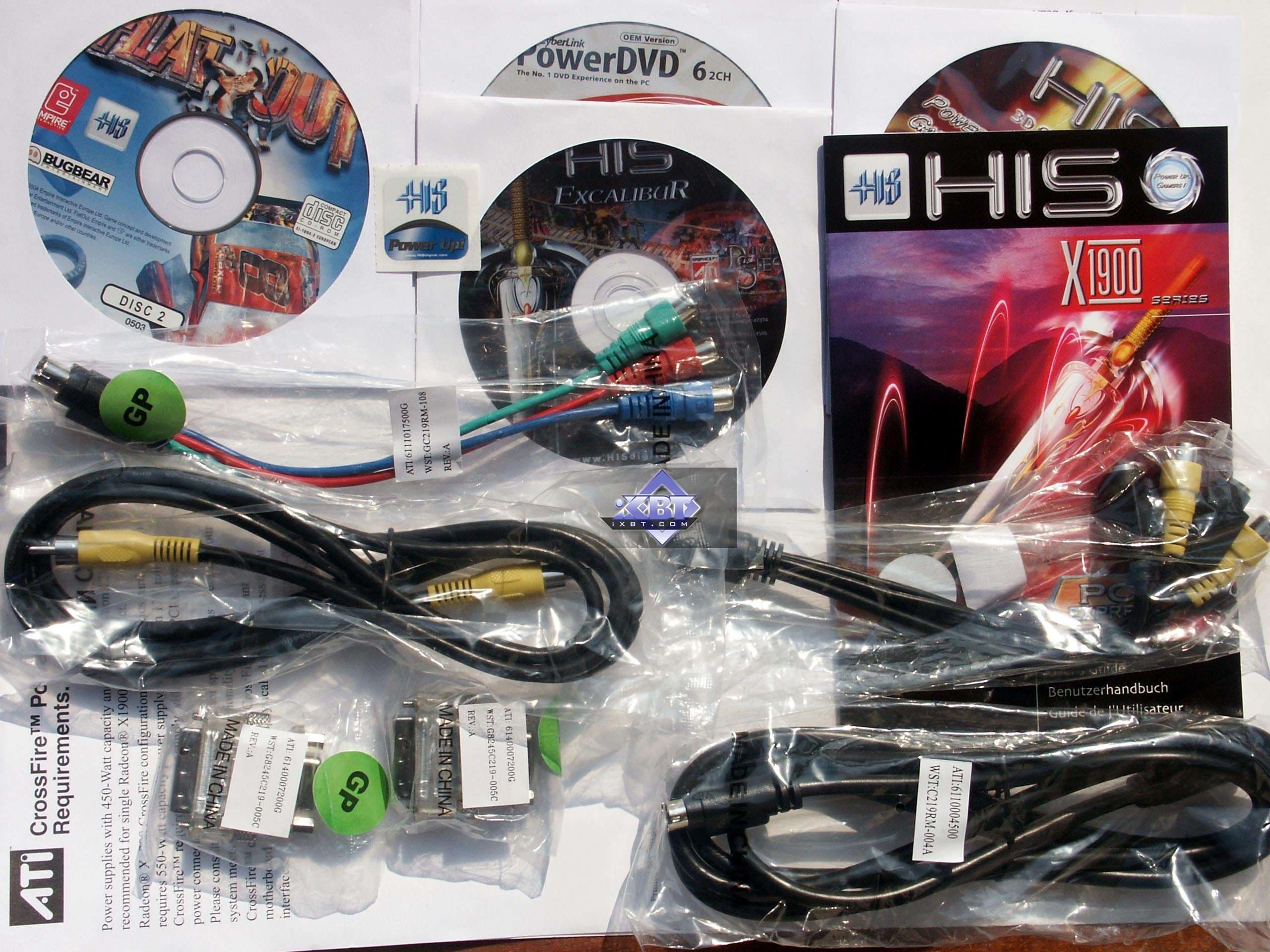

HIS IceQ III RADEON X1900 XTX Turbo 512MB PCI-E
Аналогичный комплект.


Упаковки.

HIS IceQ III RADEON X1300 Turbo 256MB PCI-E

Традиционный бокс для всех продуктов с IceQ. Голубые тона, вырез в коробке, через который видна карта, пластиковые отсеки внутри. Все стильно, продумано и красиво.

HIS IceQ III RADEON X1300 Turbo 256MB AGP

Аналогичная коробка, лишь надписи и наклейки другие.

HIS RADEON X1300 512MB PCI-E

А здесь использован старый дизайн, который когда-то применялся еще до серии IceQ. Внутри яркого супера — картонная коробка, в ней все разложено по отсекам, но это, конечно, далеко не так удобно, как в пластике.

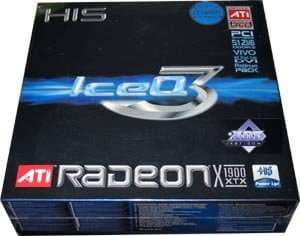

HIS IceQ III RADEON X1900 XTX Turbo 512MB PCI-E

Удивительно видеть, что компания поменяла дизайн упаковки. Выбраны черно-сине-голубые тона. И размер коробки увеличился. Вместе с тем осталось окно, через которое видна карта, и весь комплект размещен в пластиковых отсеках. В общем очень приятная упаковка.

HIS IceQ III RADEON X1800 GTO Turbo 256MB PCI-E

Аналогичный бокс.



Установка и драйверы

Конфигурация тестового стенда:

  • Компьютер на базе Athlon 64 (939Socket)
    • процессор AMD Athlon 4000+ (2400MHz) (L2=1024K);
    • системная плата ASUS A8N32 SLI Deluxe на чипсете NVIDIA nForce4 SLI X16;
    • оперативная память 2 GB DDR SDRAM 400MHz (CAS (tCL)=2.5; RAS to CAS delay (tRCD)=3; Row Precharge (tRP)=3; tRAS=6);
    • жесткий диск WD Caviar SE WD1600JD 160GB SATA.
  • операционная система Windows XP SP2; DirectX 9.0c;
  • мониторы ViewSonic P810 (21") и Mitsubishi Diamond Pro 2070sb (21").
  • драйверы (PCI-E-видеокарт) ATI версии CATALYST 6.6; NVIDIA версии 91.31.

VSync отключен.

Что касается разгона, что ситуация следующая:

  • HIS IceQ III RADEON X1300 Turbo 256MB PCI-E — не разгонялась выше Turbo-режима, поскольку и так получена фактически X1300 PRO;
  • HIS IceQ III RADEON X1300 Turbo 256MB AGP — аналогично;
  • HIS RADEON X1300 512MB PCI-E — 500/710 МГц (выше невозможно, нагрев стал невыносим для карты);
  • HIS IceQ III RADEON X1800 GTO Turbo 256MB PCI-E — 550/1120 МГц;
  • HIS IceQ III RADEON X1900 XTX Turbo 512MB PCI-E — 725/1750 МГц.

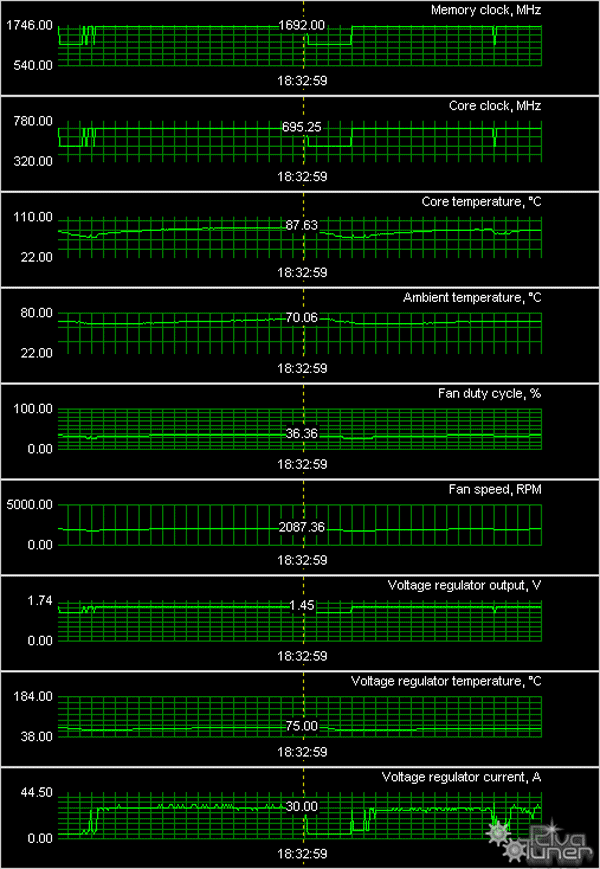

Это представлены данные мониторинга для X1900 XTX Turbo. Как мы видим, такая очень эффективная система охлаждения прекрасно справляется с нагревом такого мощного ускорителя как X1900 XTX, который работает при этом на повышенных частотах!

Результаты тестов: сравнение производительности

В качестве инструментария мы использовали:

  • Splinter Cell Chaos of Theory v.1.04 (Ubisoft) — DirectX 9.0, мультитекстурирование, настройки тестирования — maximum, shaders 3.0 (for NVIDIA cards)/shaders 2.0 (for ATI cards); HDR OFF!

  • Half-Life2 (Valve/Sierra) — DirectX 9.0, demo (ixbt01 Тестирование проводилось при максимальном качестве, опция -dxlevel 90, в файле dxsupport.cfg убраны предустановки для видов карт.

  • FarCry 1.33 (Crytek/UbiSoft), DirectX 9.0, мультитекстурирование, demo из уровня Research (запуск игры с опцией -DEVMODE), настройки тестирования все Very High.

  • DOOM III (id Software/Activision) — OpenGL, мультитекстурирование, настройки тестирования — High Quality (ANIS8x). Имеется пример автоматизации запуска с увеличением скорости и уменьшением числа рывков (прекешинг). (НЕ ПУГАТЬСЯ черного экрана после первого меню, так и должно быть! Он будет секунд 5-10, а потом должна пойти демка)

  • 3DMark05 1.20 (FutureMark) — DirectX 9.0, мультитекстурирование, настройки тестирования — trilinear,

  • The Chronicles Of Riddick: Escape From Butcher Bay 1.10 (Starbreeze/Vivendi) — OpenGL, мультитекстурирование, настройки тестирования — максимальное качество текстур, Shader 2.0, demo 44.

    Выражаю благодарность Ринату Досаеву (AKA 4uckall) и Алексею Островскому (AKA Дучче) за написание демо к данной игре, а также большое спасибо Алексею Берилло AKA Somebody Else за помощь

  • F.E.A.R. v.1.02 (Multiplayer) (Monolith/Sierra) — DirectX 9.0, мультитекстурирование, настройки тестирования — maximum, Soft shadows выключены.

  • Call Of Duty 2 DEMO (Ubisoft) — DirectX 9.0, мультитекстурирование, настройки тестирования — maximum, shaders 2.0, тестирование с помощью Benchemall, demo и скрипт для запуска, в readme есть инструкция





Сводные диаграммы производительности видеокарт



Результаты по AGP-картам можно увидеть здесь. Мы больше не тестируем карты с этим интерфейсом.

Остальные комментарии — в выводах.

Выводы

Итак:

  1. HIS IceQ III RADEON X1300 Turbo 256MB PCI-E — перед нами по сути X1300 PRO, поскольку карта исполнена по дизайну последнего. Неплохой выбор для бюджетного сектора с бесшумным, эффективным и красивым кулером (не забываем, что он светится в ультрафиолете). Карта отработала стабильно, проблем нет. Все отлично. Качество в 2D по аналоговому выводу в 1600х1200 85Гц — отлично.

  2. HIS IceQ III RADEON X1300 Turbo 256MB AGP — аналогичный продукт, но для умирающего семейства с интерфейсом AGP. Может быть интересным решением для тех, кто ищет недорогой продукт с полной поддержкой всех функций SM 3.0 (DX9) для старых платформ (если нет желания или необходимости по смене самой платформы). Качество платы также на высоте, и нареканий не было.

  3. HIS RADEON X1300 512MB PCI-E — несмотря на то, что в тестах эта карта показала себя лучше, чем обычный X1300 (хотя это было весьма странно, учитывая более медленную память, чем у референс-решений — видимо разные тайминги работы повлияли), этот продукт я не могу рекомендовать владельцам баребонов и небольших системных блоков из-за очень сильного нагрева. В остальном нареканий не было, карта отработала стабильно, качество на высоте.

  4. HIS IceQ III RADEON X1800 GTO Turbo 256MB PCI-E — интересный продукт как конкурент 7600 GT, который усилен очень эффективной системой охлаждения, дающей некоторые шансы на поднятие частот. В остальном — копия референс-карты, поэтому обсуждать нечего. Экземпляр отработал стабильно. Проблем не было.
  5. HIS IceQ III RADEON X1900 XTX Turbo 512MB PCI-E — самый лучший продукт среди всех X1900 XTX! И на сегодня, можно сказать, мощнейший ускоритель среди одноплатных решений. И даже подчас превосходит 7950GX2!

    Самый главный минус X1900 — шумная и не очень эффективная система охлаждения — ликвидирован по обоим пунктам! Новый кулер обеспечил как приемлемый температурный режим (даже более чем приемлемый), так и тишину в работе. Я уж не говорю об эстетике: карту с таким кулером просто приятно взять в руки. HIS сделал просто шедевр!

    Поэтому для своей цены, а она должна быть на уровне 600 долларов (для августа 2006), карта отрабатывает себя на все 100% (относительно других, конечно!).



Более полные сравнительные характеристики видеокарт этого и других классов вы можете увидеть также в наших 3DGiТогах.





По результатам исследования награду в номинации «Оригинальный дизайн»



получают следующие карты (за август 2006 года):

  1. HIS IceQ III RADEON X1300 Turbo 256MB PCI-E
  2. HIS IceQ III RADEON X1300 Turbo 256MB AGP
  3. HIS IceQ III RADEON X1800 GTO Turbo 256MB PCI-E
  4. HIS IceQ III RADEON X1900 XTX Turbo 512MB PCI-E



Теоретико-аналитические материалы и обзоры видеокарт, в которых рассматриваются функциональные особенности GPU ATI RADEON X800 (R420)/X850 (R480)/X700 (RV410) и NVIDIA GeForce 6800 (NV40/45)/6600 (NV43)



Блок питания для тестового стенда предоставлен компанией HIPER

Память для тестовых стендов предоставлена компанией Ak-Cent
