Behold TV M6 Extra — ликвидация конкурентного отставания в области TV- и FM-тюнеров с аппаратной поддержкой MPEG1/2



Эпоху можно считать законченной,
когда истощились ее основополагающие иллюзии.
Артур Миллер

Последний тюнер от Beholder International Ltd., побывавший в нашей лаборатории, оставил неоднозначные впечатления. Стратегия неспешной эволюции, заключающаяся исключительно в добавлении не всегда востребованных дополнительных возможностей без какого-либо изменения основных узлов, породила один из самых дорогих аналоговых тюнеров на отечественном рынке — Behold TV 609 RDS. Победоносное шествие устройств с поддержкой аппаратного кодирования, отдельные представители которых относились к той же ценовой категории, сделало выбор этой модели при покупке более чем спорным. Да и отсутствие в линейке компании появившихся практически у всех конкурентов более функциональных решений сказывалось на имидже не самым положительным образом. Пикантность ситуации придавало ограничение в выборе комплектующих продукцией Philips Electronics (ныне полупроводниковое подразделение выделено в отдельную структурную единицу NXP Semiconductors), обусловленное происхождением фирменного ПО. Тогда как другие игроки насыщали рынок тюнерами, использующими предложенные Conexant Systems, Inc. наработки, корни Behold TV, уходящие в максимально использующую возможности соответствующих АЦП программу FLY 2000 TV, лишали свободы маневра. Но как известно, из любой ситуации есть как минимум два выхода, так что, решение было найдено. Наконец-то, объявленные тюнеры с поддержкой аппаратного сжатия получили энкодеры производства (внимание, сюрприз!) Philips Electronics. Примечателен выпуск сразу двух моделей, направленных в разные ценовые сегменты. К нам попала старшая модель с индексом Extra, об отличиях между ними мы поговорим ниже.

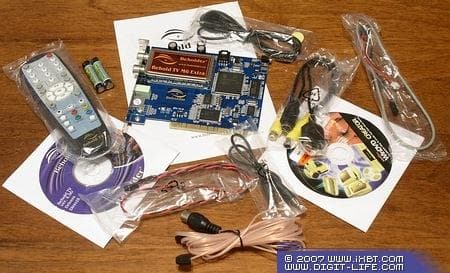

Комплект поставки

Использование чёрного цвета в оформлении коробки со стилизованной «под глаз» вставкой для по-настоящему наиболее функциональной модели в линейке выглядит вполне логичным шагом.

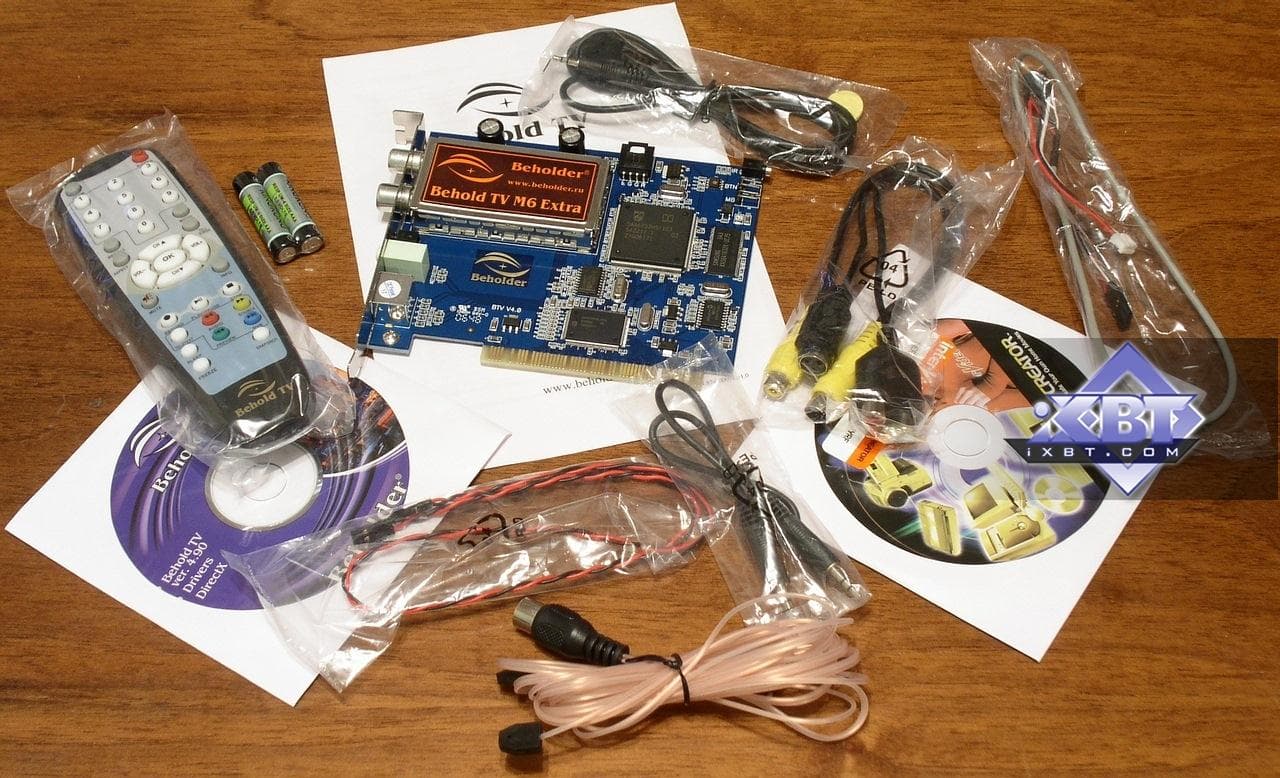

Комплект поставки совпадает с таковым у предыдущего флагмана. Несмотря на небольшие размеры коробки, в ней уместились:

  • Тюнер
  • Пульт ДУ
  • Выносной ИК-датчик пульта ДУ

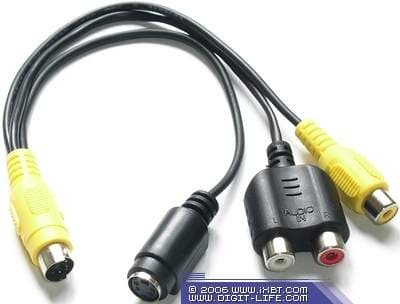

  • Переходник-разветвитель MiniDIN 6-pin — S-Video + 3 RCA
  • Кабель для подключения к линейному входу звуковой карты
  • Кабель для подключения к дополнительному входу звуковой карты
  • Кабель для подключения к разъему питания материнской платы
  • FM-антенна
  • 2 CD с драйверами и программным обеспечением
  • Русскоязычное руководство по установке тюнера

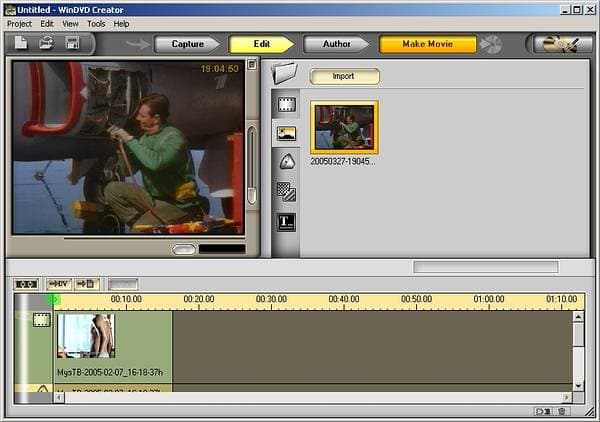

Первый диск содержит драйверы, штатное ПО с набором подключаемых модулей (плагинов), на втором находится программа WinDVD Creator 2 от InterVideo предназначенная для создания VCD, SVCD или DVD. Поддерживается русский язык, серийный номер указан на конверте с диском. MPEG1/2-кодеки, устанавливаемые вместе с этой программой, используются, например, для декодирования MPEG2 при функционировании режима отложенного просмотра Таймшифт.

Конструкция и спецификации

Производителем заявлены следующие аппаратные возможности:

  • Приём телевизионных программ метрового и дециметрового диапазона волн
  • Hardware MPEG2 — аппаратное кодирование и запись в формате MPEG2
  • AC3 — аппаратное кодирование и запись звука в формате AC3 (только для M6 Extra)
  • A2/NICAM — приём телевизионных программ со звуком в формате стерео
  • AUTODETECT — полное автоматическое распознавание телевизионных аудио и видео стандартов
  • Звук по PCI — оцифровка звука чипсетом тюнера с частотой до 48кГц и передача по шине PCI
  • Звуковые эффекты — аппаратное наложение дополнительных аудиоэффектов на звуковое сопровождение телевизионных и радиопрограмм
  • FM — приём радиостанций в стандартном и расширенном УКВ/FM диапазоне
  • RDS — приём и декодирование радиотекста — текстовой информации, передаваемой на частотах FM-радиостанций (только для M6 Extra)
  • ARPC (advanced remote power control) — включение компьютера с пульта ДУ и поддержка пультов ДУ других производителей
  • IRC (internal remote connection) — внутреннее подключение ИК-датчика
  • ADSS (analogue digital separate shielding) — раздельный экран для аналоговой и цифровой части тюнера

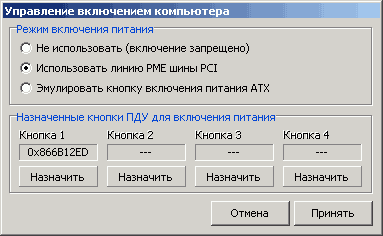

  • Включение компьютера с пульта ДУ
  • Поддержка пультов ДУ сторонних производителей
  • Возможность обновления микропрограммного кода для обеспечения совместимости со сторонними пультами ДУ

Остальные функции в большей степени зависят от программного обеспечения:

  • Оконный и полноэкранный режимы работы
  • Гибкие методы поиска и настройки TV-программ
  • Сортировка списка TV-программ
  • Индивидуальные настройки параметров каждого телевизионного канала
  • Просмотр видео с композитного и S-Video видеовходов
  • Встроенное OSD меню
  • Поддержка TV-программы формата JTV
  • Удвоение частоты кадров при просмотре
  • Цифровая обработка изображения при просмотре
  • Таймшифт в режиме TV и FM с использованием аппаратного MPEG-2 энкодера
  • Многоканальный предварительный просмотр
  • Гибкие методы поиска и настройки радиопрограмм;
  • Сортировка списка радиостанций
  • Индивидуальные настройки параметров каждой радиостанции
  • Запись видео в формате AVI, ASF, WMV, MPEG1, MPEG2 и DVD с использованием установленных в системе кодеков
  • Обработка изображения в процессе записи
  • Оцифровка звука с использованием внутреннего АЦП чипсета Philips SAA7135 с частотой дискретизации до 48 кГц
  • Сжатие звука с использованием установленных в системе аудиокодеков
  • Захват отдельных кадров и серии кадров в формате BMP и JPEG с разрешением до 768×576
  • Отображение детальной информации о процессе записи
  • Сохранение индивидуальных настроек-пресетов для записи
  • Запись по расписанию
  • Поддержка режимов энергосбережения Windows
  • Работа под операционными системами Windows 98SE/ME/2000/XP/2003/XP 64x Edition/Vista
  • Дополнительные возможности, реализуемые с помощью встраиваемых модулей (плагинов)

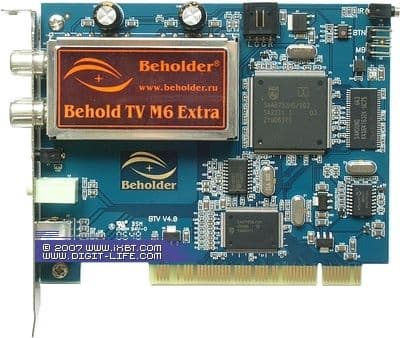

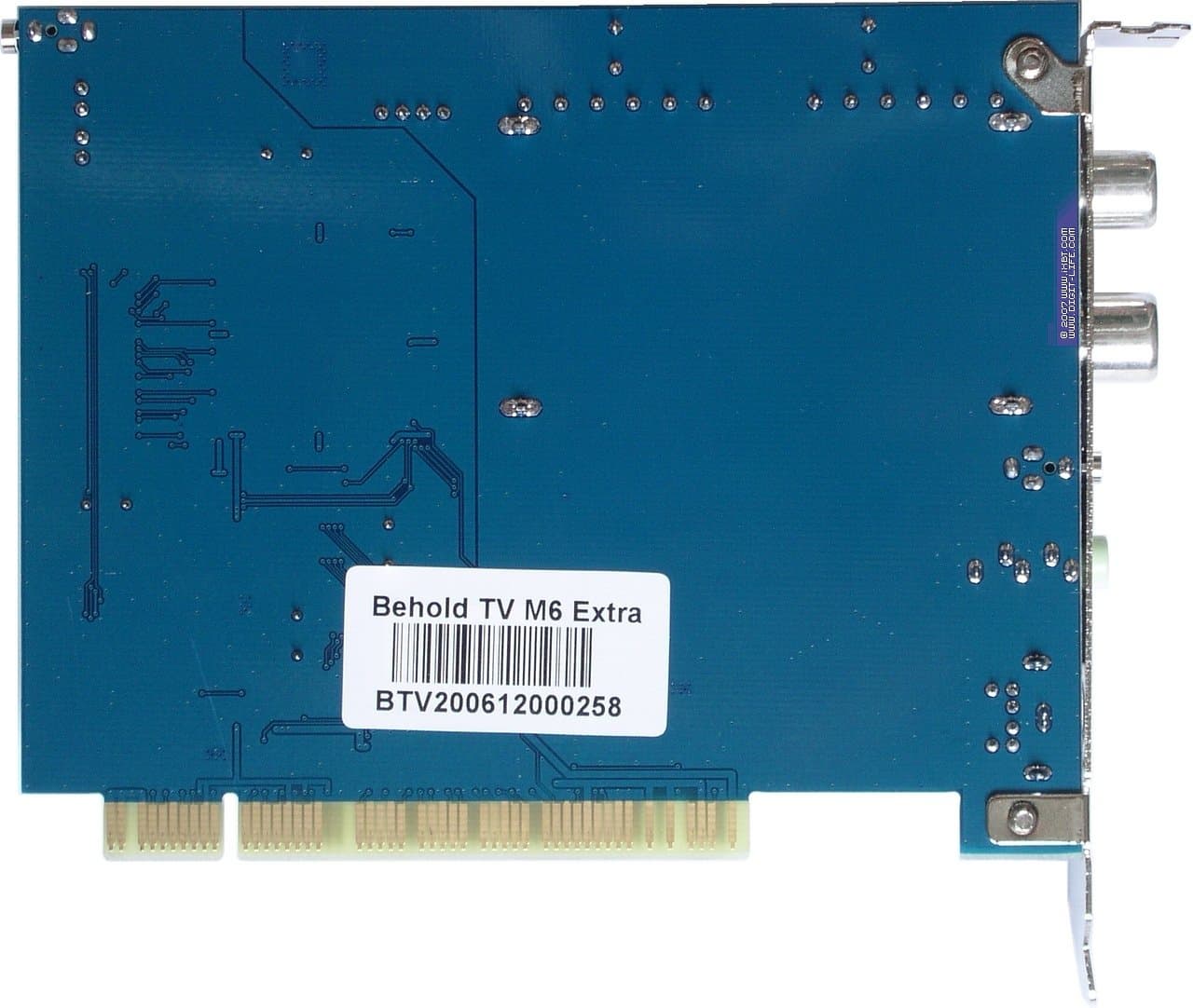

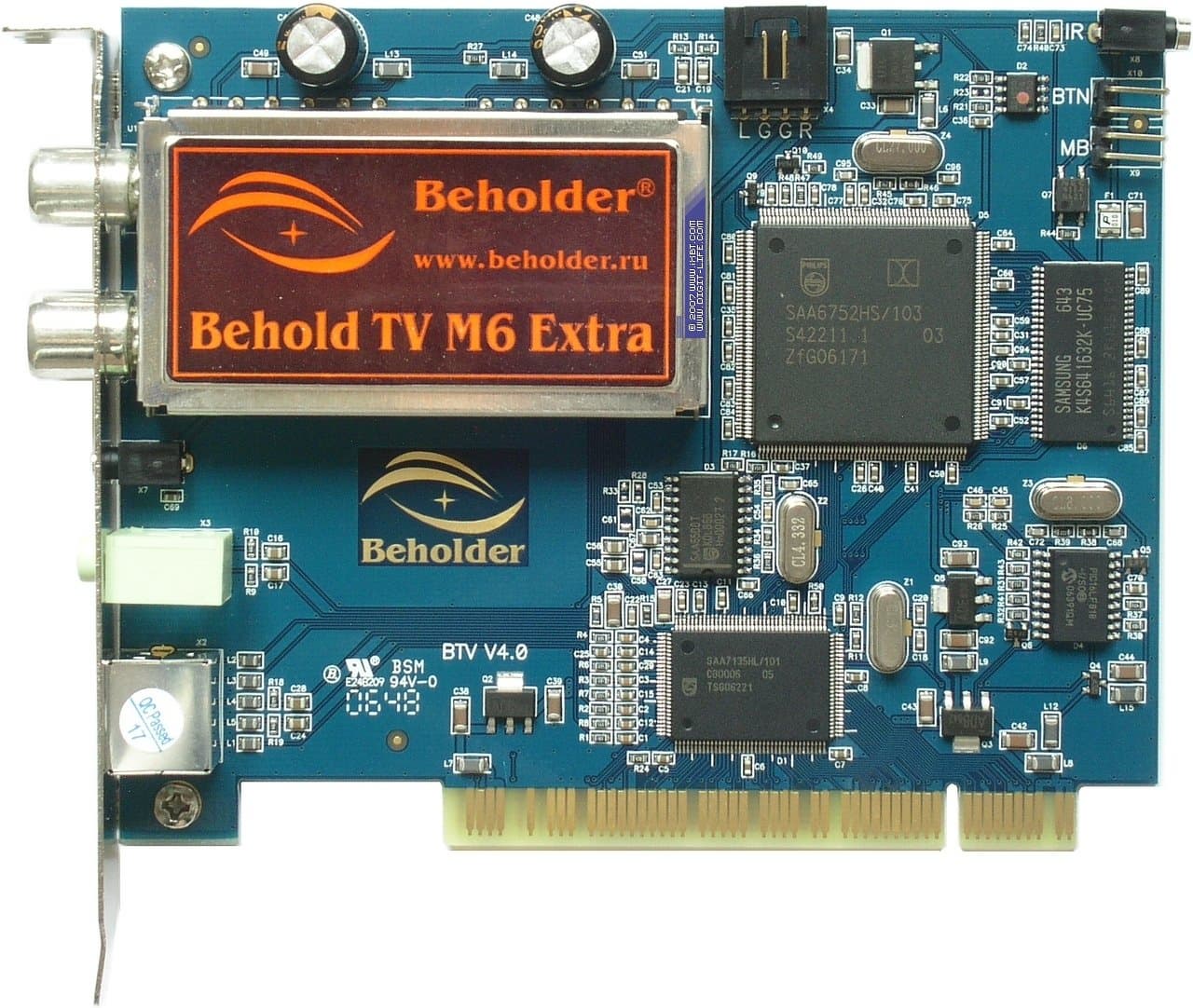

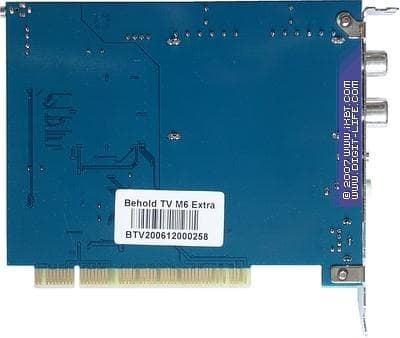

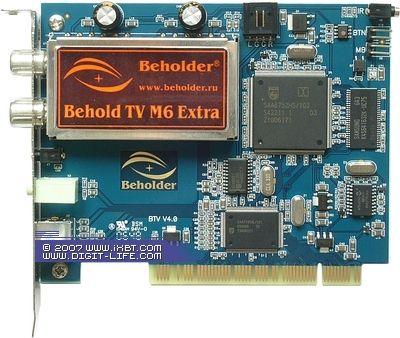

К сожалению, габариты платы не способствуют её использованию в низкопрофильных корпусах и некоторых barebone-системах.

Несмотря на наличие дополнительной микросхемы кодировщика, дизайн PCB продолжает традиции, начатые ещё в 5 серии. Можно отметить раздельную экранировку аналоговой и цифровой части тюнера (та самая технология ADSS) и фирменный элемент — два электролитических конденсатора на магистралях питания селектора.

На месте и выгравированный на плате позолоченный логотип, способный привлечь к себе внимание любителей оценки по внешнему виду.

Как показывает знакомство с предыдущими тюнерами компании, красивое в теории решение далеко не всегда демонстрирует ожидаемые показатели на практике. Впрочем, отличия в качестве приёма между Behold TV 609 RDS и Behold TV 507 RDS внушают определённый оптимизм.

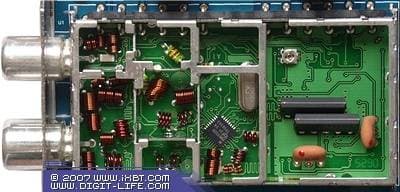

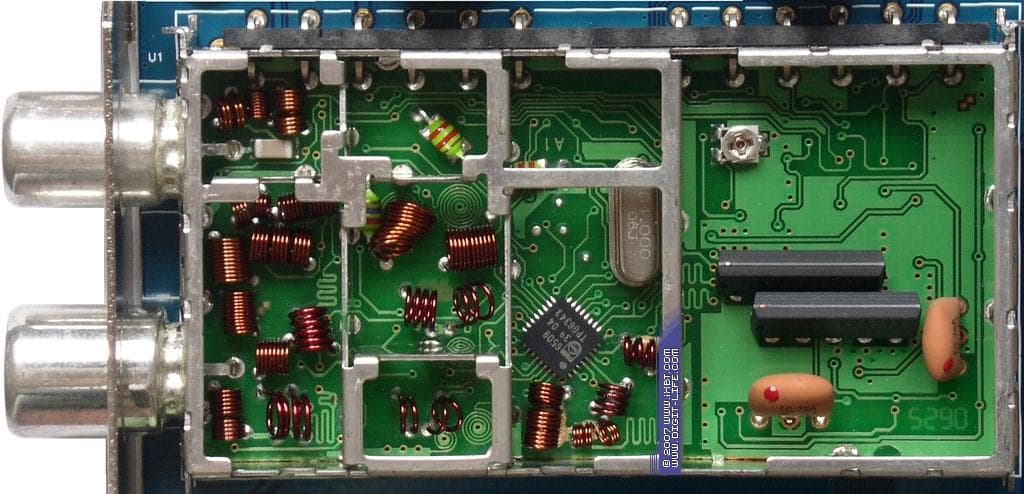

В связи с прекращением производства ВЧ-блоков Philips серии Mk3, M6 Extra оснащаются приёмником обновлённой серии Mk5. В частности, на нашем экземпляре установлен FM1216ME/I H-5 (Mk5).

Отсутствие на сайте в явном виде указания на конкретного производителя приёмной части не случайно. На младшую модель, также как и на тюнеры 5 серии (не исключено, что 6 серия последует за ней в будущем, пока однозначной информации на этот счёт нет) последних партий, устанавливаются ВЧ-блоки TCL MFPE05 от Huizhou TCL King High Frenquency Electronic Co. С технической стороны оснований для паники нет, фактически приёмник является клоном Philips Mk3. Что касается морально-этических аспектов умолчания о смене производителя, то, пожалуй, оставим их оценку читателям.

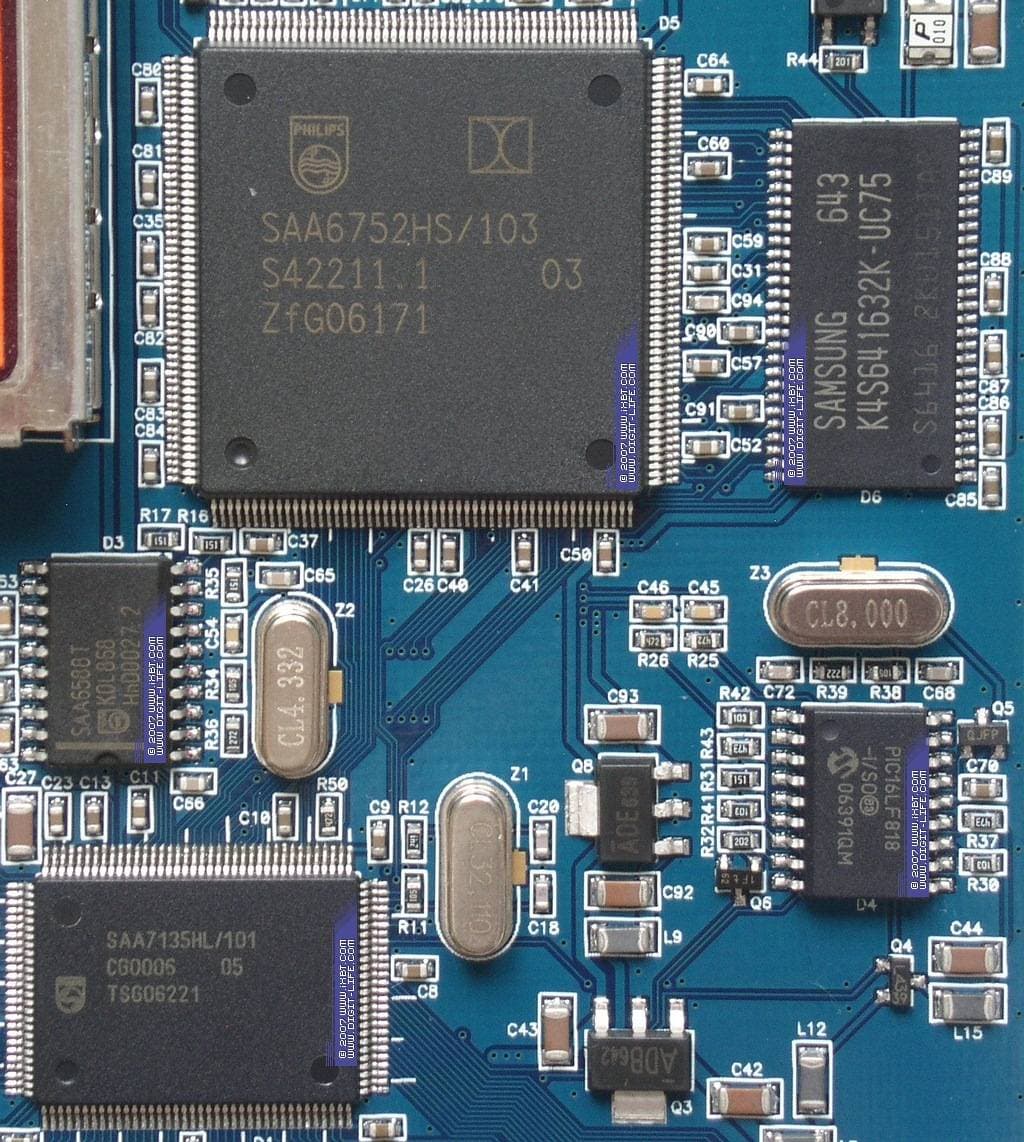

Первые партии имели 9-битные мультистандартные АЦП Philips SAA7135HL/101 с поддержкой технологий дополнительной обработки звука от Philips и Dolby Laboratories, Inc. Прекращение выпуска этого АЦП привело к тому, что в настоящее время устанавливается другая модификация — SAA7135HL/203, отличающаяся отсутствием Dolby-блока.

Дизайн новых моделей близок к референсной схеме Blackbird, в частности, используемой в Leadtek WinFast PVR2000. Кодирующая микросхема при этом «отвязана» от АЦП, что позволяет выводить несжатый поток без участия компрессора. В отличие от схемы, регламентирующей установку кодировщика в качестве моста, применяемой в большинстве современных тюнеров со схемотехникой производства Conexant Systems, такой подход имеет как свои преимущества (лучшая совместимость, возможность одновременной работы с записываемым и несжатым потоками), так и недостатки (невозможность дополнительной обработки, в частности, аппаратного шумоподавления при просмотре).

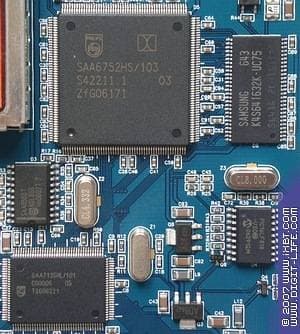

M6 и M6 Extra имеют разные модификации MPEG1/2 кодировщика Philips SAA6752HS (кодовое наименование Empress). В компьютерных тюнерах чип до сих пор не встречался, сфера его применения ограничивалась бытовыми устройствами. Старшей модели достался SAA6752HS/103 с поддержкой Dolby Digital AC3, младшей — SAA6752HS/104, не имеющий таковой. Отметим, что, несмотря на аппаратную реализацию этой функции в конкурирующих решениях от Conexant, поддержка в конечных устройствах, как правило, заблокирована. Впрочем, многоканального звука в наших телевизионных каналах не наблюдается, что в сочетании с совместимостью подавляющего большинства актуальных DVD-проигрывателей с LPCM и MPEG1 Layer-2 не позволяет отнести поддержку AC3 к самым востребованным функциям. С другой стороны, наличие какой-либо возможности, безусловно, лучше её отсутствия.

Буферная память представлена модулем производства Samsung ёмкостью 8 МБ.

При помощи кодировщика реализованы:

  • Кодирование чересстрочного видео 50/60 Гц в соответствии со стандартом MPEG2 MP@ML
  • Постоянный битрейт до 15 Мбит/сек
  • Пиковый битрейт до 16 Мбит/сек
  • Программируемая структура GOP
  • Оптимизированный алгоритм расчёта векторов движения с широким диапазоном поиска
  • Адаптивное квантование
  • Программируемые матрицы квантования
  • Уменьшение шума с помощью адаптивного медиан-фильтра
  • Метод уменьшения шума на базе анализа векторов движения
  • Кодирование звука AC3 и MPEG1 Layer 2
  • Поддержка звукового потока LPCM
  • Мультиплексирование видео- и аудиопотоков в соответствии со стандартом MPEG2 (ISO 13818-1)
  • DVD-совместимый MPEG2 Program Streams
  • D-VHS-совместимый MPEG2 Transport Streams
  • Audio/Video Elementary Streams
  • Аппаратная пауза при записи

M6 Extra поддерживает формат передачи данных RDS (Radio Data System) при работе в FM-режиме. Для этого предназначен RDS-декодер Philips SAA6588T. Кроме европейского стандарта, эта микросхема также поддерживает неактуальный в наших условиях американский вариант RBDS (Radio Broadcast Data System). Младшая модель этой возможности не имеет.

Расширение функциональности работы с пультами ДУ стало возможным благодаря перепрограммируемому микроконтроллеру PIC16LF818 от Microchip Technology Inc.

Конфигурация тестового компьютера

  • Процессор AMD Athlon 64 X2 4600+
  • Системная плата ASUS A8R32-MVP Deluxe (ATI CrossFire Xpress 3200)
  • Оперативная память 2 ГБ Samsung
  • Видеокарты HIS ATI RADEON X1900XT/NVIDIA GeForce 8800GTX
  • Звуковая карта Creative Sound Blaster Audigy 2ZS
  • Жесткий диск 250 ГБ Hitachi (HDT722525DLA380)
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0
  • DVD ReWriter BENQ DW1640
  • DVD ReWriter NEC ND-3500A
  • Блок питания Thermaltake Purepower 680APD (W0049 rev. 2, 680 W)
  • Монитор Samsung SyncMaster 215TW
  • Операционная система Windows XP Professional (SP2) ENG

Список эфирных каналов при тестировании

Подключение

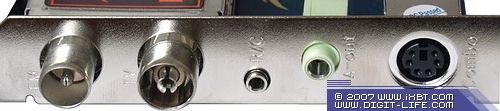

Коммутация унаследована от Behold TV 609 RDS. Несмотря на то, что полноразмерная компоновка позволяет разместить стандартный комплект видеовходов, внешние источники подключаются к разъёму MiniDIN 6-pin при помощи переходника.

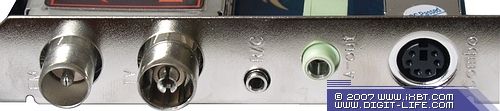

Кроме этого и антенных разъёмов, на планке находятся гнездо для подключения ИК-датчика и линейный аудиовыход.

Непосредственно на плате наличествуют дополнительный аудиовыход и второй коннектор для подключения ИК-датчика. Разъёмы для подключения кнопки Power и контактов на системной плате предназначены для непосредственного управления питанием компьютера.

Настройка

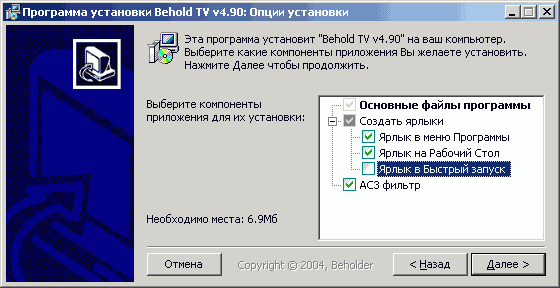

Автозапуск запускает установку программы для работы с тюнером. Для установки драйвера используется инсталлятор с возможностью удаления как штатных, так и сторонних драйверов, оставшихся от устройств, базирующихся на АЦП от Philips.

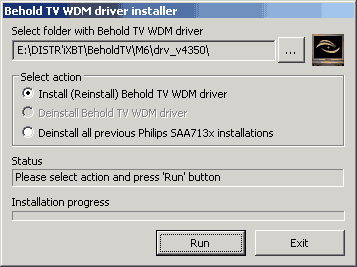

Автоматическая установка в последних версиях драйвера почему-то отказалась работать на тестовой конфигурации (обнаруженная на диске версия версия 4.2.0.0 оказалась менее строптивой), пришлось обратиться к проверенному способу обновления посредством диспетчера устройств. В меню выбора компонентов программы добавился пункт, отвечающий за установку AC3-декодера. Для этой цели выбран известный AC3Filter, распространяемый на условиях General Public License (GPL), допускающих модификацию и включение в состав собственного ПО.

Роль руководства пользователя исполняет доступный непосредственно из программы файл справки BeholdTV.chm.

После установки в разделе Sound, video and game controllers появляется устройство Behold TV M6 Extra.

Резидентная программа (Агент) запускается отдельно.

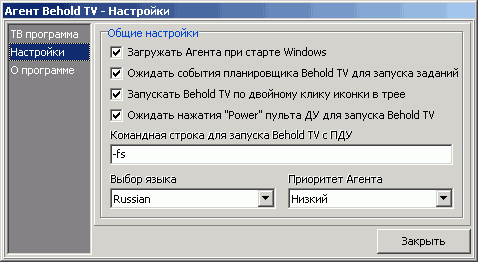

Опция автозапуска при загрузке операционной системы находится не только в локальных настройках этой программы, но и в настройках основного приложения Behold TV.

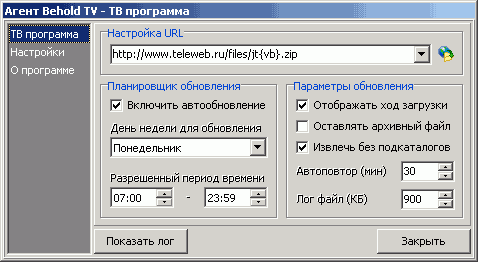

Кроме управления планировщиком, резидентное приложение позволяет обновлять базы телевизионных программ.

В процессе тестирования использовались: драйвер 4.3.8.0 и программа Behold TV версии 4.97.

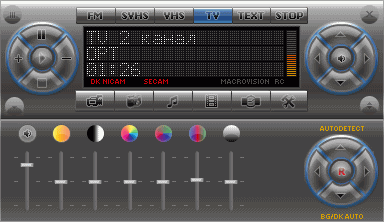

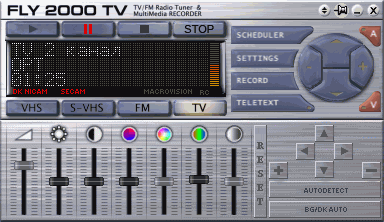

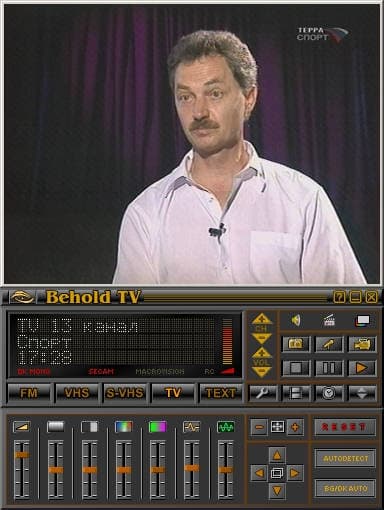

Неоднозначная цветовая гамма, используемая в оформлении интерфейса, стала причиной появления патчей от энтузиастов, изменяющий внешний вид программы. Найти их можно на http://tvtunerset.narod.ru/.

Основные возможности Behold TV описаны в предыдущих обзорах (Behold TV 403 FM, Behold TV 409 FM, Behold Columbus и Behold TV 507 RDS, Behold TV 609 RDS), однако гонка программных технологий в сочетании с изменениями в аппаратной части в очередной раз дают немало поводов для возвращения к этому вопросу.

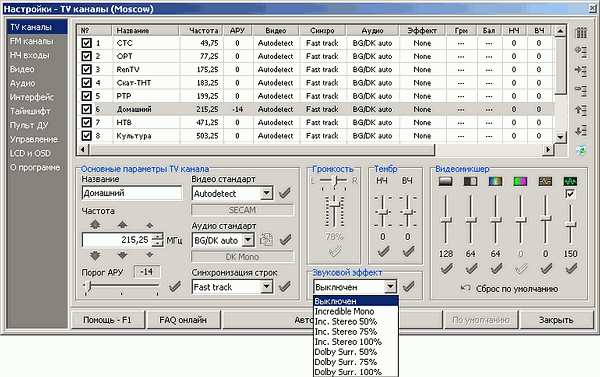

К индивидуальным для каждого канала настройкам яркости, контраста, оттенка, насыщенности, резкости, уровня усиления (чекбокс АРУ выключает автоматическую регулировку) и параметрам дополнительной обработки звука (описание эффектов обработки звука и примеры реализации можно найти здесь) добавилась экспериментально обнаруженная при тестировании Behold TV 609 RDS опция регулировки чувствительности ВЧ-блока Порог АРУ (работоспособна только на тюнерах с Philips Mk5).

Напомним, что звуковые эффекты Dolby Surround доступны только владельцем тюнеров из первых партий, оснащённых SAA7135HL/101.

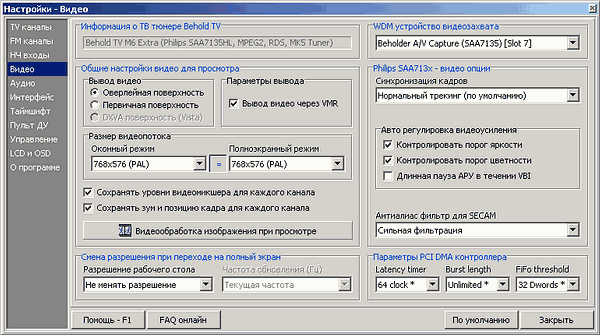

Поддержка Windows Vista привела к появлению пункта DXVA (DirectX Video Acceleration) в настройках вывода видеопотока.

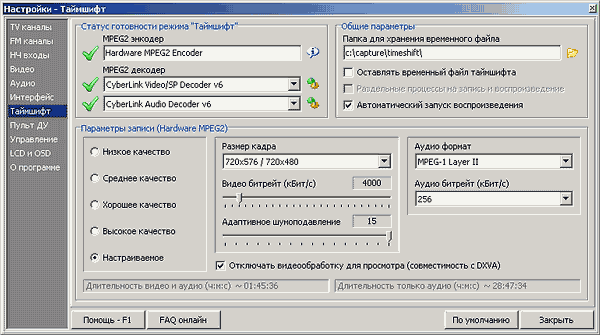

Режим отложенного просмотра Таймшифт не имеет поддержки программного кодирования, используются только ресурсы SAA6752HS.

Качество не ограничено четырьмя предустановленными вариантами, можно выбрать разрешение, формат звука, видео- и аудиобитрейт (кодировщик поддерживает только 256 и 384 Кбит/с). Оставлено на усмотрение пользователей и сохранение буферного файла.

Для декодирования потока можно выбрать сторонние кодеки, их описания задаются в файлах MPEG2.audiodecoders.ini и MPEG2.videodecoders.ini, расположенных в папке BeholdTVDecoders. Для проверки или добавления отсутствующих можно воспользоваться программой RadLight Filter Manager.

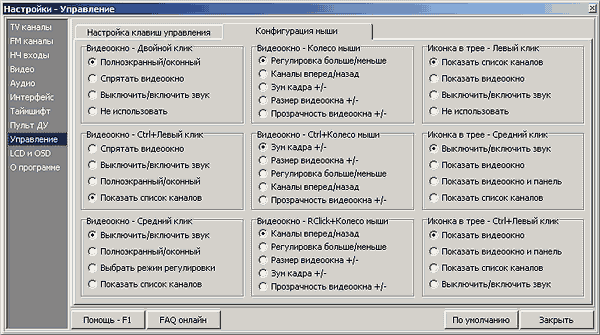

Настройке подлежат не только клавиатурные комбинации, возможности применения кнопок и колеса мыши, без преувеличения, можно назвать лучшими среди всех существующих программ для работы с тюнерами.

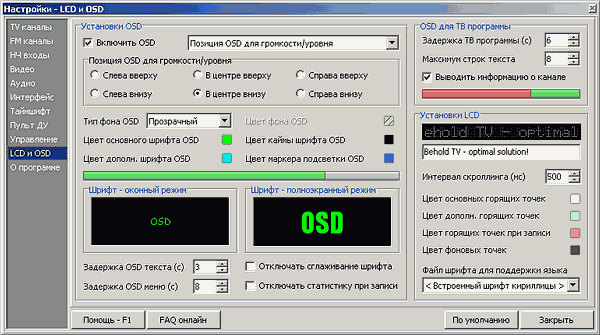

Косметические обновления постигли настройки экранного меню, придав индикаторным полосам эффект объёмности.

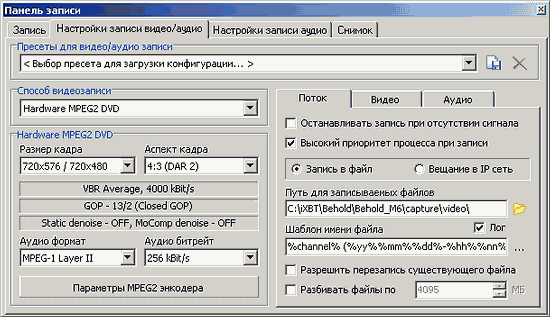

Закономерный интерес представляют настройки SAA6752HS при записи. Разрешение, соотношение сторон, формат звука и аудиобитрейт (напомним, что доступны только 256 и 384 Кбит/с) выбираются в основной панели.

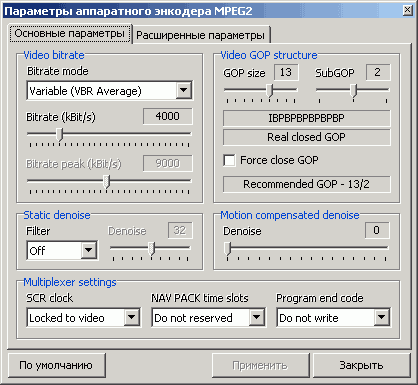

Кнопка Параметры MPEG2 энкодера открывает настоящее раздолье для пользователей, предпочитающих максимально полный контроль над ситуацией.

При кодировании с переменным битрейтом предоставляется выбор между VBR average (значение изменяется в диапазоне ±40% от установленного) и VBR peak (параметры базового и пикового задаются отдельно). К уже знакомому по настройкам режима отложенного просмотра режиму шумоподавления Motion compensated denoise, основанному на анализе последовательности кадров видеоряда с использованием векторов движения, добавлен Static denoise, работающий с использованием анализа отдельно взятого кадра. Настройки последнего имеют три положения — Off (отключен), Median (устраняются ярко выраженные пиковые шумы, сохраняется резкость отдельных яркостных и тоновых переходов) и Average (используется фильтр нижних частот, значение частоты среза устанавливается пользователем). Настройки структуры видеоданных MPEG потока Video GOP structure (GOP — Group of Pictures) как и параметры ISO/IEC13818-1 (MPEG2 Program Stream) мультиплексора также нельзя назвать часто встречающимися.

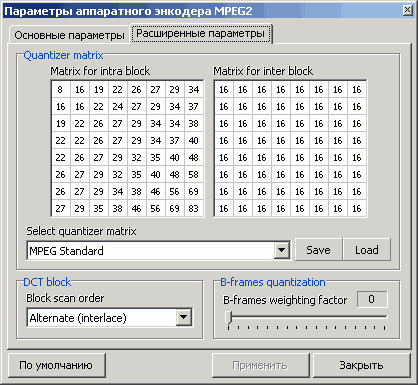

Этим открытые для изменения параметры кодировщика не ограничиваются, SAA6752HS предоставляет доступ к настройкам матрицы квантования. К нескольким стандартным профилям добавлена возможность сохранения и загрузки своих вариантов.

Оборотной стороной такого богатства является вероятность ухудшения качества при неосторожном обращении с настройками, так что, неопытным пользователям можно посоветовать на первое время воздержаться от злоупотребления изменением непонятных параметров.

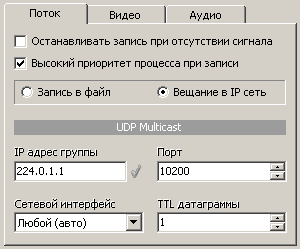

Стоит отметить появление поддержки аппаратного кодирования при передаче видеопотока по сети по протоколу UDP Multicast.

Подход компании к организации процесса записи заслуживает отдельного упоминания. В отличие от большинства представленных на рынке устройств на просмотр всегда (в том числе, при использовании аппаратного кодирования) выводится несжатый поток. Несмотря на то, что такое решение имеет как плюсы (снижение загрузки ЦП за счёт отсутствия декодирования, возможность использования аппаратной паузы), так и минусы (отсутствие мониторинга в реальном времени), в определённой целесообразности ему отказать нельзя. Несколько удручает разве что необходимость подбора оптимальных параметров шумоподавления путём просмотра полученных файлов или использования режима отложенного просмотра, усугубляемая одновременным применением настроек ко всем каналам. Последнее ограничение при записи можно обойти использованием нескольких профилей, но это влечёт за собой необходимость вызова панели записи вместо обычного нажатия соответствующей кнопки.

Дополнительные возможности

При помощи фирменной технологии подключаемых модулей (плагинов) реализованы:

  • Шесть независимых методов деинтерлейса
  • Восемь эффектов переходов при переключении каналов
  • Удаление искажений, вносимых антенной в условиях многолучевого приёма
  • Удаление шума и увеличение чёткости
  • Заливка бордюров при просмотре и записи
  • Реализация охранной системы на базе детектора движения
  • Вывод даты и времени на экран при просмотре и записи
  • Детектирование и удаление рекламы
  • Оценка уровней RGB при записи
  • Коррекция гаммы и преобразование цветного изображения в чёрно/белое
  • Отключение компьютера и назначение ряда дополнительных действий при пропадании видеосигнала
  • PiP (Picture-in-Picture) — режим «кадр в кадре» при наличии двух и более тюнеров в компьютере

Отметим, что модули не входят в обычный дистрибутив программы, их можно найти в папке Plugins на установочном диске или скачать с официального сайт.

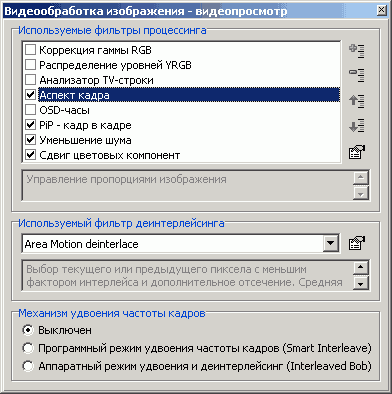

Для подключения модулей служит специальный раздел настроек Видеообработка, доступный в разделе Видео и контекстном меню, вызываемом по правой кнопке мыши.

Работа некоторых модулей, в частности, детектора движения, детектора логотипов (позволяет в некоторых случаях пропускать рекламу при записи), BPP_Levels (предоставляет возможность объективной оценки и регулировки таких параметров изображения, как яркость, уровень чёрного, уровень белого и контрастность), BPP_LineView (предназначен для измерения и отображения таких параметров произвольной видимой строки телевизионного кадра как отношение сигнал/шум, спектр и уровни распределения для каждого отдельно взятого RGB/YUV компонентов) и BPP_Anaglyph (преобразовывает любое черно-белое или цветное изображение в анаглифное, позволяя получить на экране эффект объёма при просмотре в специальных стереоочках) была описана в обзорах Behold TV 409 FM, Behold Columbus и Behold TV 507 RDS.

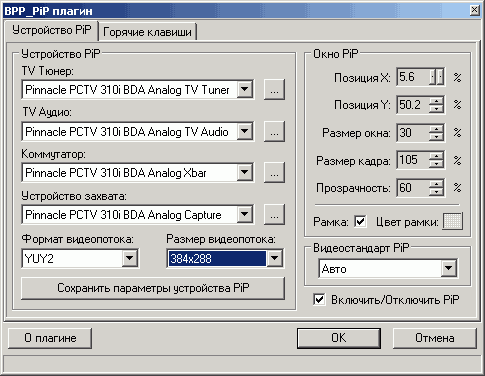

Плагин BPP_PiP позволяет при наличии в системе двух и более тюнеров организовать многооконный режим работы PiP (кадр в кадре).

Следует учитывать, что с целью уменьшения нагрузки разрешение вывода ограничено размерами одного поля (384×288 и меньше). Заявлена поддержка любого устройства, имеющего WDM-драйвер, включая тюнеры, работающие со своими форматами вывода. К сожалению, подружить этот модуль с GOTVIEW USB2.0 DVD2 и VideoMate U890 так и не удалось. Нареканий на работу с PCI-тюнерами на базе АЦП от Philips не возникло, так что владельцы ещё одного устройства от Beholder должны остаться довольны.

В список не вошли три новых модуля.

BPP_AdvDenoise осуществляет независимое подавление шума в Y, U, V или R, G, B каналах изображения.

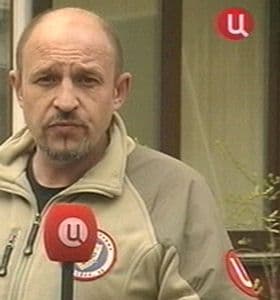

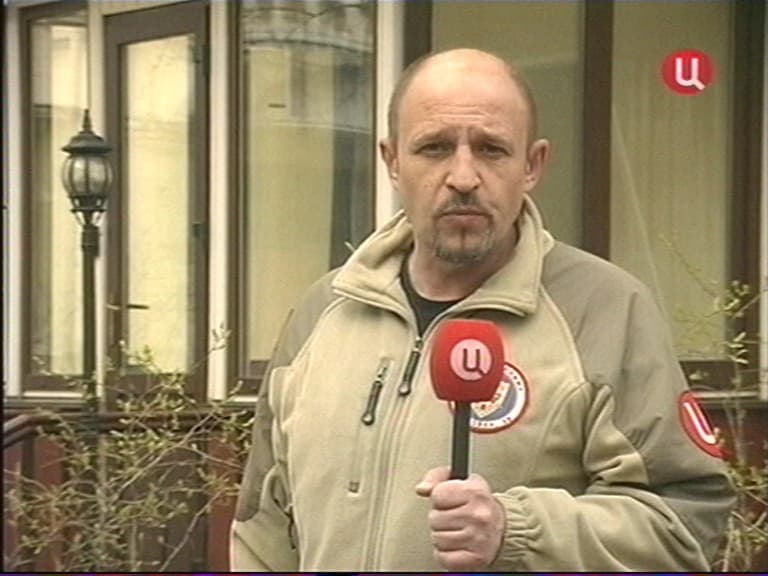

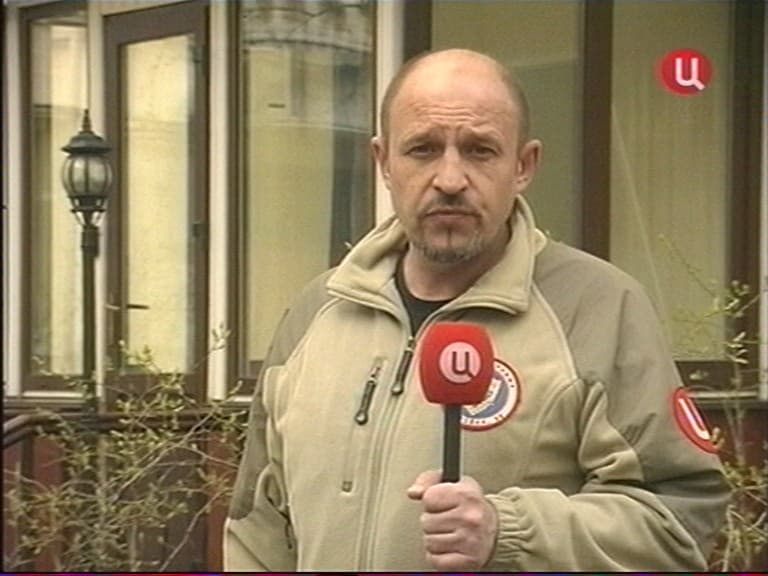

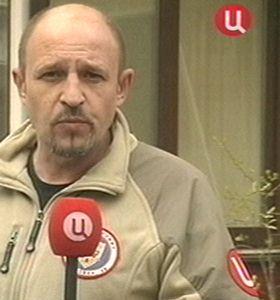

BPP_ChromaOffset позволяет корректировать положение U и V компонент телевизионного изображения относительно Y (яркости). Сдвиг U и V компонент позволяет устранить незначительное отставание или опережение цвета элементов изображения, которое может присутствовать на некоторых телевизионных каналах.

Результат работы модуля можно оценить по скриншоту справа.

Последней новинкой является BPP_Aspect, позволяющий сохранять пропорции изображения в кадре вне зависимости от размеров видеоокна или формата экрана монитора (при полноэкранном просмотре).

Пять режимов работы обеспечивают привязку соотношения сторон к габаритам видеоокна, к его ширине, высоте, панорамный режим с нелинейным масштабированием изображения по горизонтали (!) и преобразование 4:3 к 16:9. Подарок владельцам широкоформатных мониторов, иначе и не скажешь.

Кроме нескольких программных методов поддерживается деинтерлейсинг средствами видеокарты с использованием Video Mixing Renderer7 (опция Аппаратный режим удвоения и деинтерлейсинг).

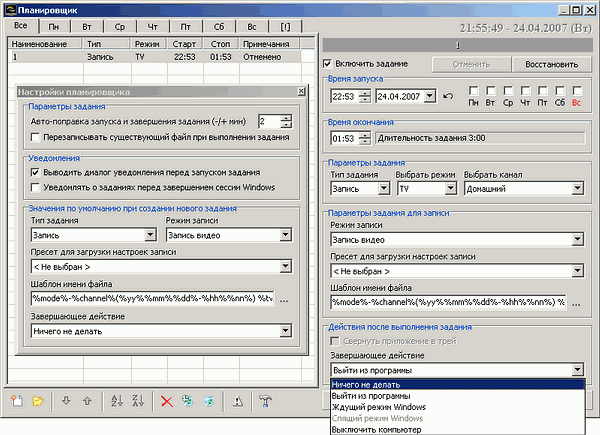

Планировщик поддерживает отключение компьютера и переход в энергосберегающие режимы после окончания задания.

Интересной особенностью является автоматическая коррекция времени запуска и остановки задания (в меньшую и большую сторону, соответственно) на заданную в настройках величину. Если установленное время запуска очередного задания накладывается на интервал выполнения предыдущего задания или совпадает со временем его окончания, то поправка на время остановки/запуска игнорируется или учитывается частично (расчет времени проводится по факту в реальном времени).

Качество

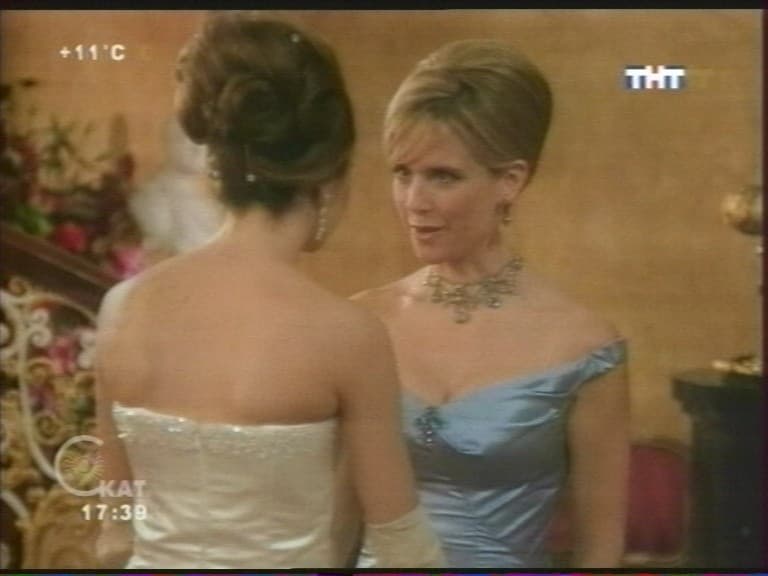

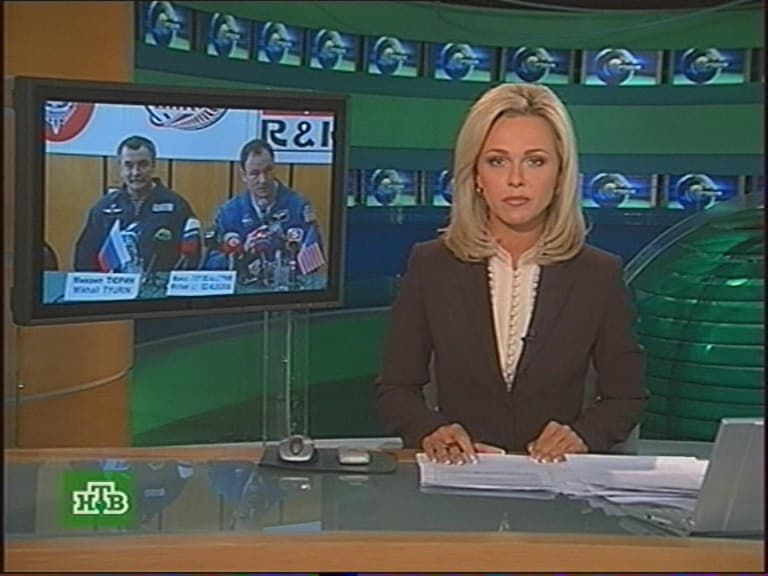

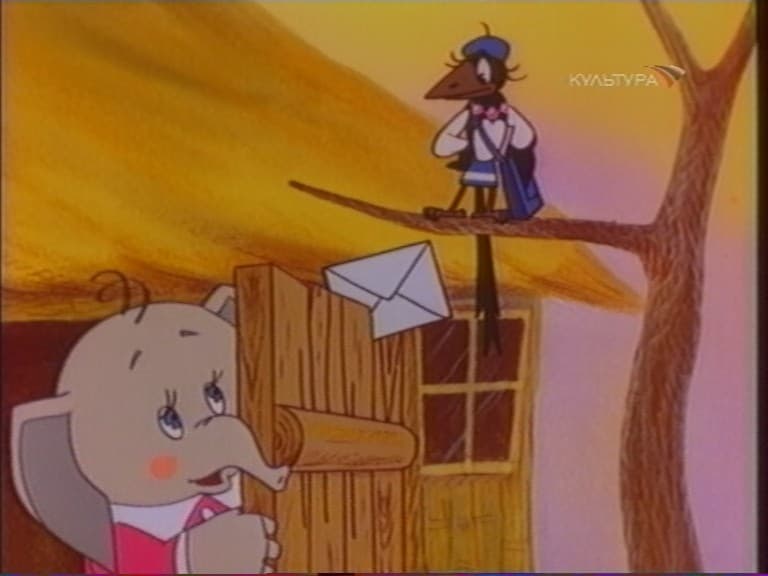

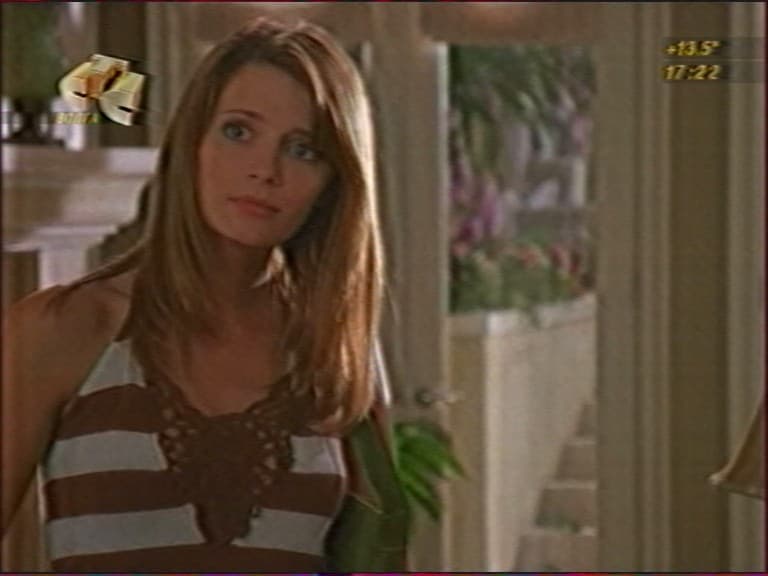

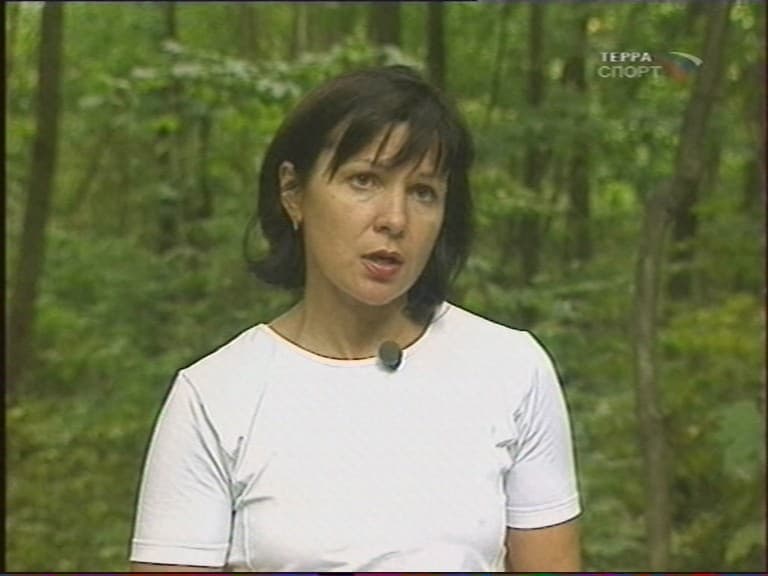

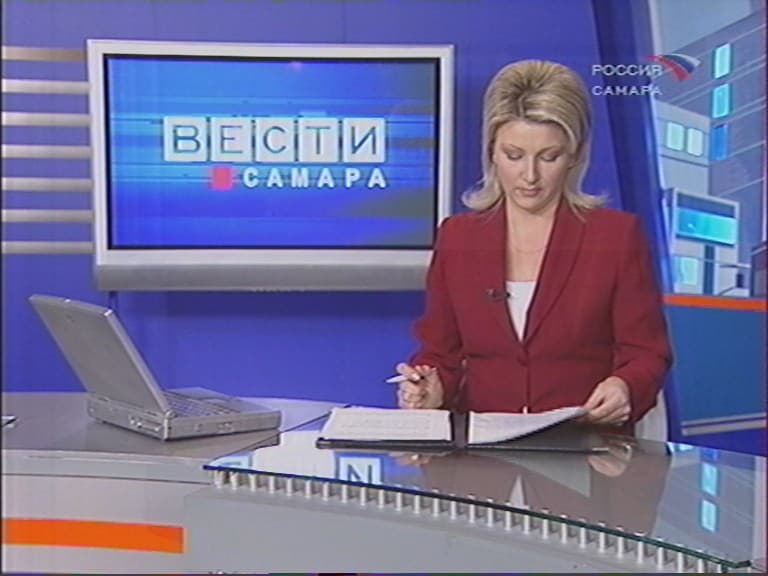

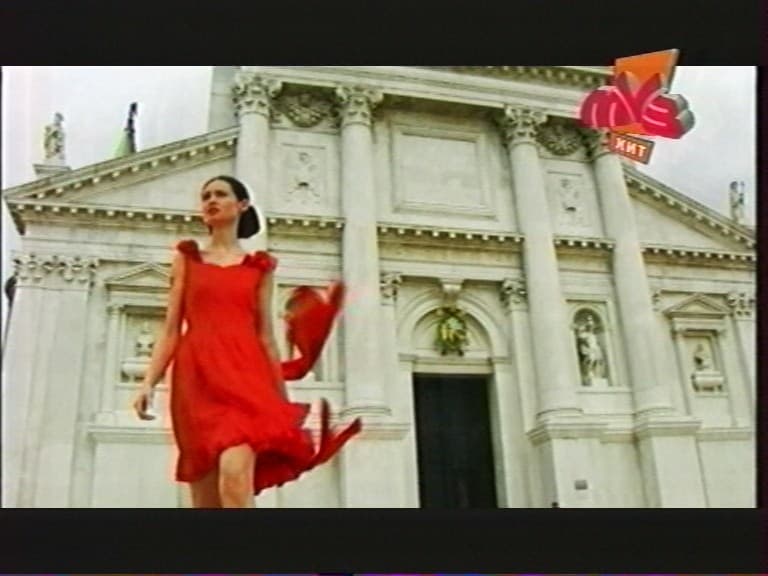

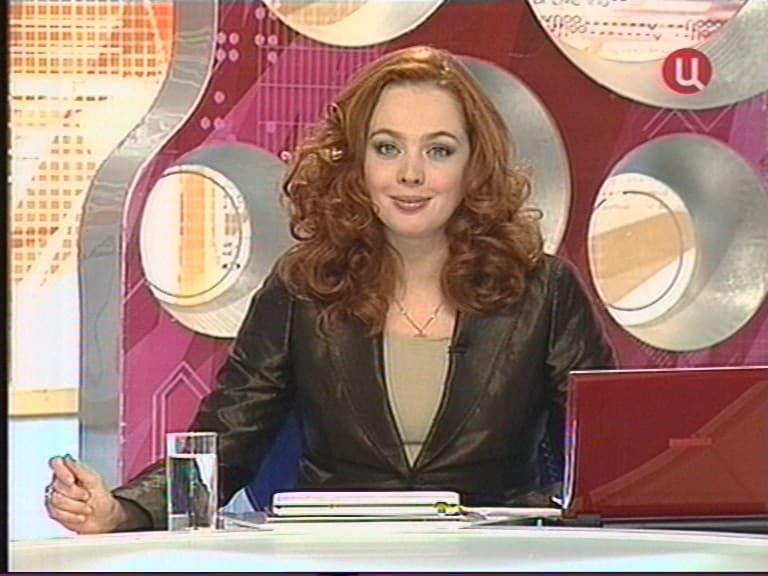

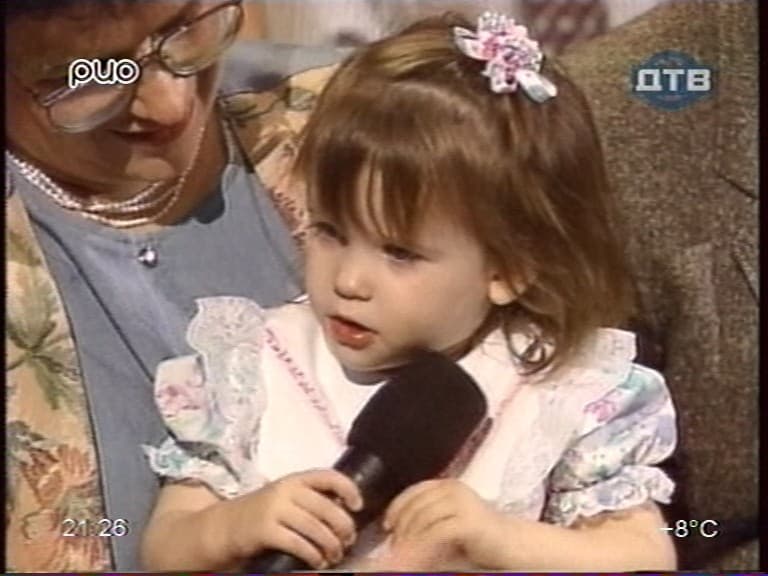

Оставив на совести производителя заявление о том, что АЦП производства Philips осуществляют однозначно лучшее декодирование сигнала SECAM, отметим, что в силу достойной реализации таких параметров как деинтерлейсинг и программное шумоподавление качество при просмотре находится на хорошем уровне (при подготовке скриншотов использовался фильтр деинтерлейсинга Area Motion, опции шумоподавления и повышения четкости были отключены).

Несмотря на уверенный приём всех моих каналов, на одном из них (77,25 МГц) наблюдались не проявляющиеся с другими устройствами помехи.

Впрочем, настройки программного шумоподавления при просмотре и аппаратного при записи позволяют успешно бороться с артефактами такого рода.

Тюнер демонстрирует хорошее качество звука, проблем с декодирование стерео замечено не было. В очередной раз повторим, что стандарт стереозвука NICAM, принятый в России в качестве государственного, предусматривает частоту дискретизации 32 кГц. Таким образом, использование АЦП с поддержкой 48 кГц не дает никакого преимущества в качестве звука при работе с NICAM Stereo (при последующей обработке записанного контента эта возможность может быть полезна). Впрочем, настройки тембра, баланса и эффекты дополнительной обработки звука могут быть востребованы независимо от наличия стереозвука и его стандарта.

А вот ситуация с качеством аппаратного сжатия не столь однозначна. При одновременном тестировании с GOTVIEW USB2.0 DVD2 (Conexant CX25843+CX23416) выявился ряд интересных моментов. Но обо всём по порядку.

Запись с постоянным битрейтом существенных отличий не выявила (слева Behold TV M6 Extra, справа GOTVIEW USB2.0 DVD2, системы шумоподавления отключены).

Записанные видеофрагменты продолжительностью 10 секунд доступны по следующим ссылкам:
Behold TV M6 Extra, 720×576, 5000 Кбит/с, постоянный битрейт
GOTVIEW USB2.0 DVD2, 720×576, 5000 Кбит/с, постоянный битрейт

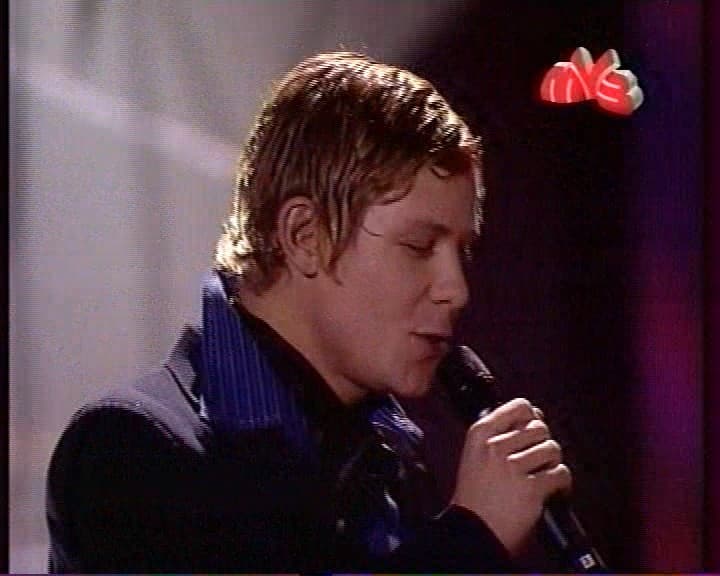

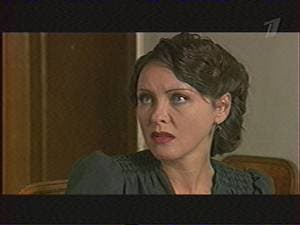

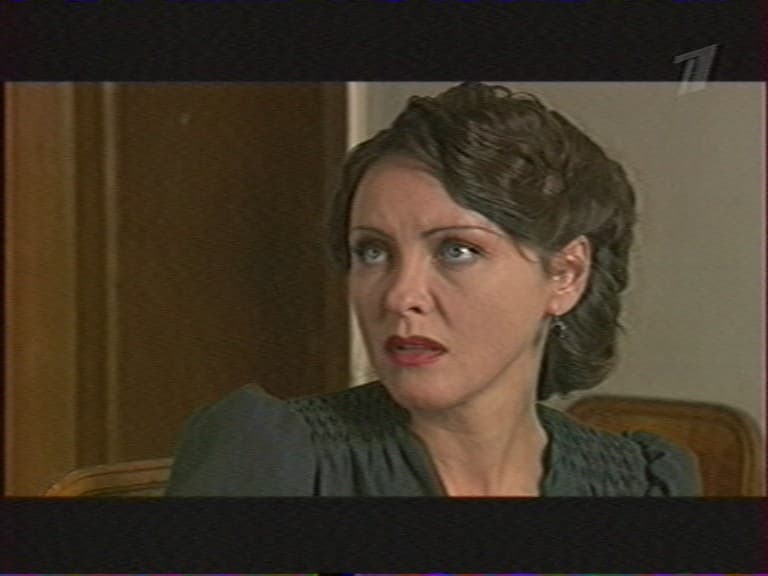

При записи с переменным битрейтом во время смены одной из сцен обнаружились артефакты у обоих участников (слева Behold TV M6 Extra, справа GOTVIEW USB2.0 DVD2, системы шумоподавления отключены).

Но если тюнер GOTVIEW продемонстрировал цветовое искажение в одном кадре, то Behold M6 Extra выдал несколько кадров с куда более заметными артефактами (слева Behold TV M6 Extra, справа GOTVIEW USB2.0 DVD2, системы шумоподавления отключены).

Записанные видеофрагменты продолжительностью 10 секунд доступны по следующим ссылкам:
Behold TV M6 Extra, 720×576, 4000-8000 Кбит/с, переменный битрейт

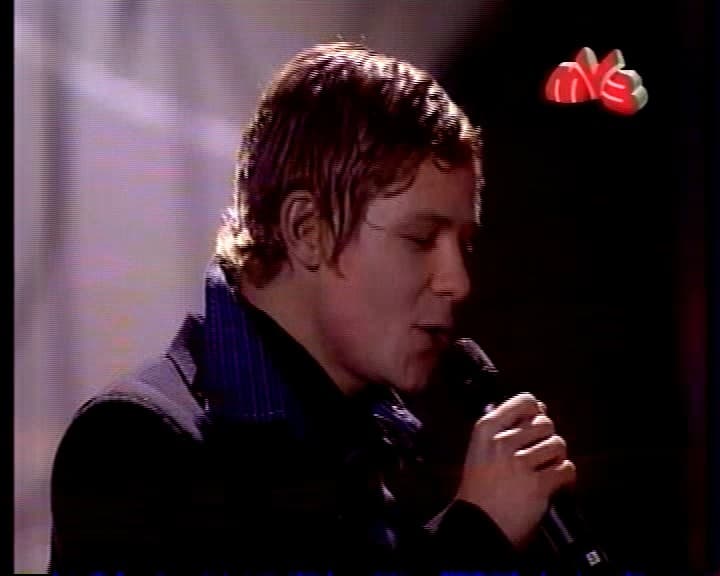

GOTVIEW USB2.0 DVD2, 720×576, 4000-8000 Кбит/с, переменный битрейт

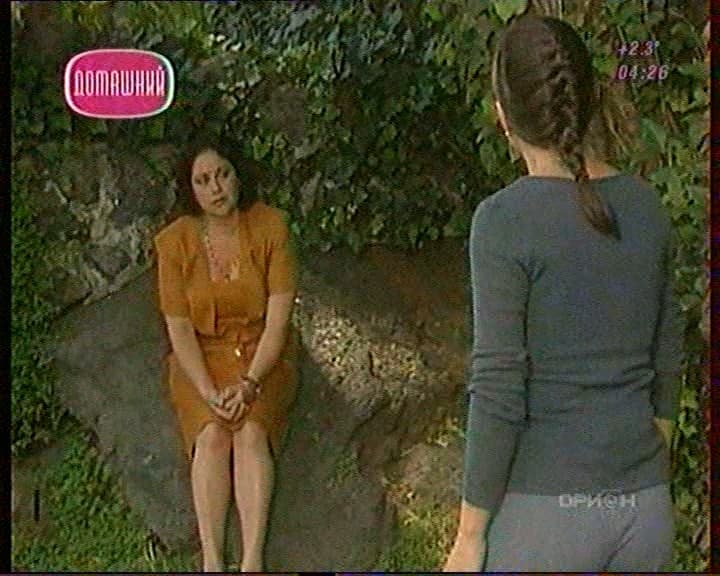

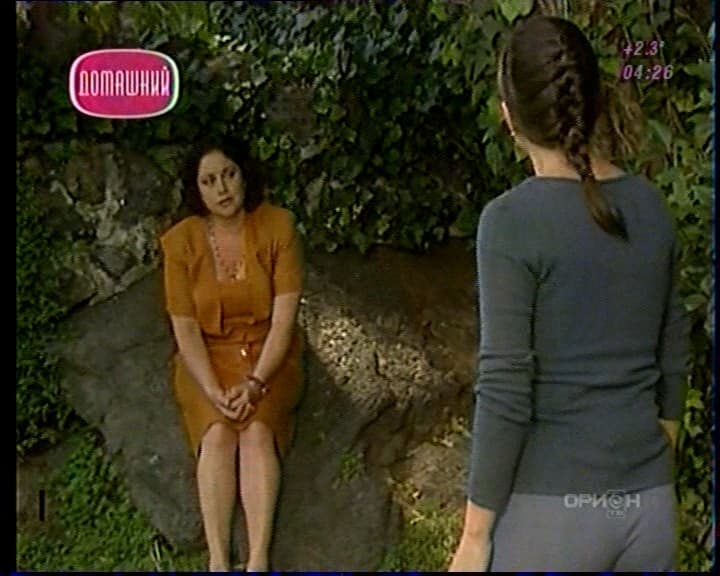

Для оценки эффективности аппаратного шумопонижения использовался канал с одинаковым для обоих тюнеров уровнем шума (подстраивалась чувствительность ВЧ-блоков). Настройка шумоподавления для GOTVIEW USB2.0 DVD2 устанавливалась в максимальное положение в штатном ПО (драйвер обеспечивает более широкие возможности), для Behold M6 Extra выбирались максимальные значения обоих режимов (для Static denoise установлен фильтр Median). Результат можно оценить на скриншотах (слева Behold TV M6 Extra, справа GOTVIEW USB2.0 DVD2).

Записанные видеофрагменты продолжительностью 10 секунд доступны по следующим ссылкам:
Behold TV M6 Extra, 720×576, 5000 Кбит/с, постоянный битрейт, шумоподавление включено

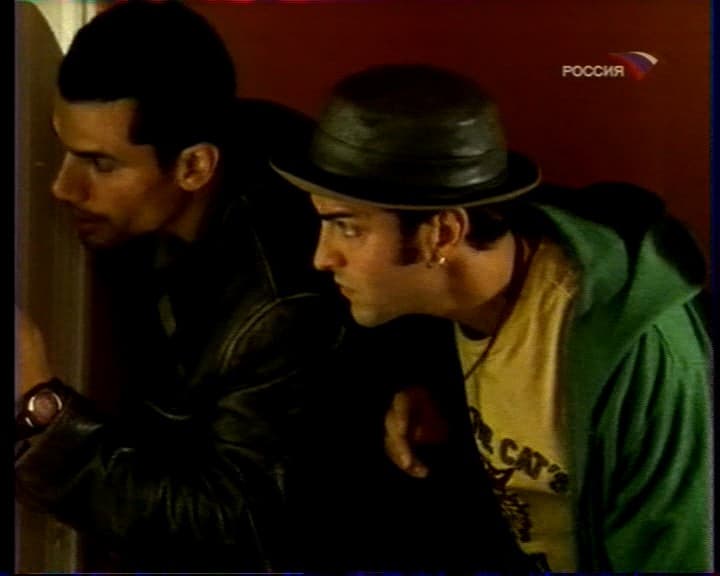

GOTVIEW USB2.0 DVD2, 720×576, 5000 Кбит/с, постоянный битрейт, шумоподавление включено

Немного большая чёткость и динамичные артефакты у M6 Extra против более комфортного в целом изображения у GOTVIEW USB2.0 DVD2. Предположение о влиянии характера битрейта не подтвердилось, артефакты проявляются и при постоянном битрейте. Выбор Median вместо Average и распространённой структуры IBBPBBPBBPBB (GOP size 12, SubGOP 3), рекомендуемой для записи DVD, также не позволили добиться исчезновения артефактов. Причём, если в первом случае несколько кадров могут остаться незамеченными, то в этот раз изображение не меняется на всём протяжении.
Следует отметить, что подобные эффекты проявляются далеко не всегда. К тому же, остаётся некоторая надежда на обнаружение причины и её устранение изменением настроек или сменой драйвера. Однако пока нельзя исключать вероятность того, что проблема может быть вызвана аппаратными особенностями SAA6752HS.

Ещё один не очень приятный момент связан с температурным режимом. Нагрев расположенного рядом с дополнительным аудиоразъёмом стабилизатора напряжения UTC78D05AL напоминает ситуацию с Behold 609 RDS. С одним исключением - в некоторых случаях это приводит к потемнению лака на обратной стороне платы (на фото наш экземпляр с интервалом в несколько дней, установленный напротив вентилятора на боковой панели системного блока).

Официальная позиция производителя по этому поводу туманна. В качестве причины заявлено качество лака, но вопрос о номерах партий остаётся открытым, так что, от подобного эффекта не застрахованы даже покупатели недавно выпущенных тюнеров (изменение цвета замечено на обеих моделях). Компания не признаёт этот случай гарантийным, но и не отказывает в обслуживании по другим причинам. Если жители Москвы могут обратиться напрямую в сервисный центр, то региональные торговые организации могут просто не принять устройство с явно выраженным термическим повреждением. Остаётся надеяться на то, что выход из этой ситуации, всё-таки, будет найден.

FM-тюнер

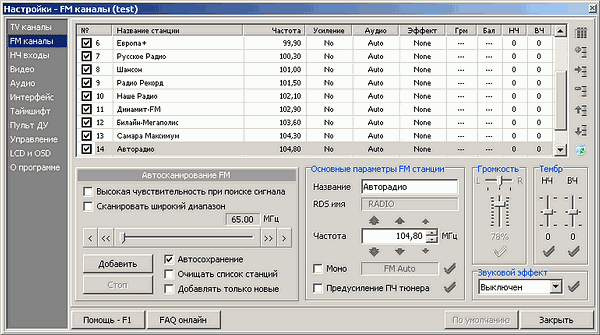

Для работы с FM-режимом служит тот же интерфейс с некоторыми изменениями в части индикации, обусловленными декодированием RDS у старшей модели.

Нижняя информационная строка (8 символов) предназначена для отображения названия радиостанции, текущего времени, курса валют и погоды. Вторая строка отводится под поле RDS текста (64 символа), в котором могут передаваться название композиции, исполнитель и т. д.

К сожалению, несмотря на принадлежность Самары к категории городов, чьё население превышает миллион человек, ни одна из почти двух десятков вещающих радиостанций подобной информации не передает. Так что, окончательное решение о востребованности этой функции в конкретном регионе остаётся за пользователями.

Качество приёма FM-радиостанций находится на среднем уровне, однако автоматический поиск неожиданно порадовал. Результат потребовал лишь незначительной коррекции полученного списка.

Behold TV M6 Extra обеспечивает хорошее качество звука (скачать 20-секундный фрагмент, MP3, 483 КБ). Как и у телевизионных каналов, дополнительная обработка звука применяется к каждой станции индивидуально.

Пульт ДУ

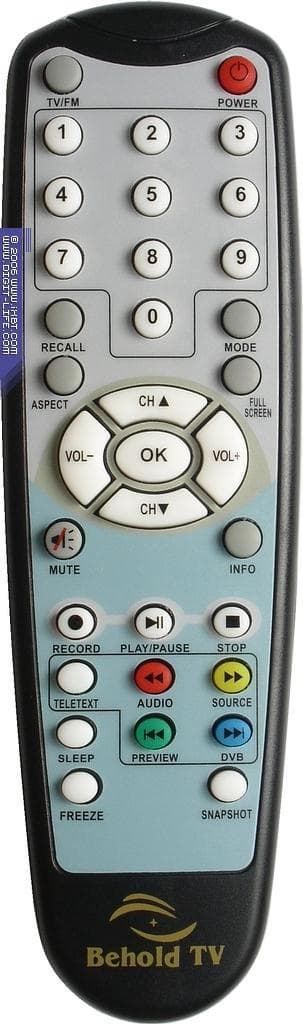

Тюнер комплектуется тем же 34-кнопочным пультом ДУ, что и Behold TV 609 RDS. Нажатие кнопок информативно. Питание осуществляется от двух батареек типоразмера AAA, входящих в комплект поставки. Распаянный на плате разъём для подключения датчика и работа в инфракрасном диапазоне позволяют устанавливать датчик на внутренней стороне стандартных заглушек, закрывающих свободные слоты на передней панели корпуса, или на обратной стороне прозрачных декоративных вставок, имеющихся на боковых стенках многих современных корпусов. Предусмотрена защита цепей питания ИК-датчика восстанавливаемым предохранителем, что исключает опасность повреждения при «горячем» подключении.

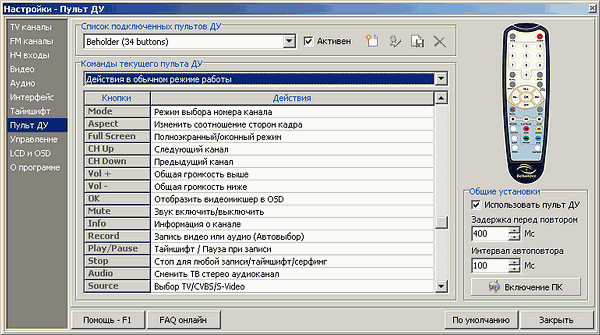

Выбор и настройка активного пульта осуществляются в одноимённом разделе настроек.

Несмотря на заявленную возможность обновления микрокода, с момента тестирования предыдущей модели никаких изменений не произошло. По-прежнему, поддерживаются только пульты, работающие в стандарте NEC. Каждому используемому пульту можно присвоить изображение, кроме того, функция, назначенная каждой из кнопок любого пульта, может быть отредактирована.

Для включения компьютера при помощи пульта ДУ может использоваться до четырёх произвольных кнопок.

В случае поддержки системной платой включения от PCI-устройств можно обойтись без подключения кабеля от кнопки включения компьютера (соответствующий параметр должен быть активирован в настройках BIOS).

Выводы

Аппаратное сжатие при записи в MEG1/2, декодирование RDS, дополнительный разъём для подключения ИК-датчика, управление питанием компьютера и поддержка сторонних пультов ДУ достойны поощрения за оригинальный дизайн, но неоднозначность ситуации с температурным режимом становится весомым аргументов против этого.

Плюсы

  • Хорошее качество приёма
  • Хорошее качество изображения и звука
  • Поддержка декодирования основных стандартов стереозвука
  • Оцифровка звука с использованием внутреннего АЦП чипсета Philips SAA7135 с частотой дискретизации до 48 кГц
  • Дополнительная обработка звука с использованием эффектов Philips Incredible Mono, Philips Incredible Stereo
  • Аппаратная поддержка MPEG1/2
  • Аппаратное кодирование и запись звука в формате AC3 (только для M6 Extra)
  • Поддержка постоянного (CBR) и переменного (VBR) битрейта при кодировании в MPEG1/2
  • Расширенные настройки кодировщика
  • Регулировка тембра звука
  • Декодирование RDS (только для M6 Extra)
  • Возможность подключения ИК-датчика пульта ДУ к дополнительному разъёму на плате
  • Непосредственное управление питанием компьютера
  • Поддержка сторонних пультов ДУ с возможностью их настройки (только для работы с программой Behold TV)
  • Вывод несжатого потока при записи
  • Режим отложенного просмотра Таймшифт с поддержкой аппаратного сжатия
  • Индивидуальные настройки стандарта цветности, изображения и звука для каждого канала
  • Управление режимами автоматической регулировки усиления
  • Фильтры деинтерлейсинга
  • Многоканальный предварительный просмотр
  • Воспроизведение видеоизображения на поверхности рабочего стола
  • Полупрозрачное видеоокно
  • Функция Стоп-кадр
  • Поддержка сторонних кодеков при записи
  • Система модулей для реализации дополнительных функций
  • Поддержка обновляемой программы передач в формате JTV
  • Возможность отключения компьютера/перевода в спящий режим после окончания записи
  • Полная поддержка Windows 2000/XP/2003/MCE 2005/Vista
  • Наличие в комплекте поставки дополнительного ПО

Минусы

  • Невозможность использования аппаратного шумоподавления при просмотре
  • Иногда заметные артефакты при аппаратном сжатии
  • Термические повреждения лака в некоторых случаях

Несмотря на отмеченные недостатки, дебют Beholder в области тюнеров с поддержкой аппаратной компрессии следует признать состоявшимся. В любом случае, M6 и M6 Extra представляют собой функциональное развитие, выводящее продукцию компании из наметившегося эволюционного тупика. Если старшая модель имеет сильного конкурента в виде GOTVIEW PCI DVD3 Hybrid (выбор между поддержкой цифрового вещания в формате DVB-T и RDS с AC3 оставим на усмотрение пользователей), то младшая на фоне AVerTV MCE 116 Plus, Compro VideoMate H900 и GOTVIEW PCI DVD2 Lite смотрится очень достойно. В целом же, с выходом последнего из основных игроков рынок PCI-устройств с аппаратным кодированием в MPEG1/2 можно считать окончательно сформировавшимся, в связи с чем, пожелать всем потенциальным покупателям удачного выбора.

Средняя текущая цена (количество предложений) Behold TV M6 Extra в московской рознице: Н/Д(0)



Выражаем благодарность компании «Beholder International Ltd.»
за предоставленный на тестирование тюнер





4 мая 2007 Г.

Behold TV M6 Extra — TV- FM- MPEG1/2

Behold TV M6 Extra — TV- FM- MPEG1/2



,
.


Beholder International Ltd., , . , - , — Behold TV 609 RDS. , , . . Philips Electronics ( NXP Semiconductors), . , Conexant Systems, Inc. , Behold TV, FLY 2000 TV, . , , , . -, (, !) Philips Electronics. , . Extra, .

« » - .

. , :

  • -
  • - MiniDIN 6-pin — S-Video + 3 RCA
  • FM-
  • 2 CD

, (), WinDVD Creator 2 InterVideo VCD, SVCD DVD. , . MPEG1/2-, , , , MPEG2 .

:

  • Hardware MPEG2 — MPEG2
  • AC3 — AC3 ( M6 Extra)
  • A2/NICAM —
  • AUTODETECT —
  • PCI — 48 PCI
  • FM — /FM
  • RDS — — , FM- ( M6 Extra)
  • ARPC (advanced remote power control) —
  • IRC (internal remote connection) — -
  • ADSS (analogue digital separate shielding) —

:

  • TV-
  • TV-
  • S-Video
  • OSD
  • TV- JTV
  • TV FM MPEG-2
  • ;
  • AVI, ASF, WMV, MPEG1, MPEG2 DVD
  • Philips SAA7135 48
  • BMP JPEG 768×576
  • -
  • Windows
  • Windows 98SE/ME/2000/XP/2003/XP 64x Edition/Vista
  • , ()

, barebone-.

, PCB , 5 . ( ADSS) — .

, .

, . , Behold TV 609 RDS Behold TV 507 RDS .

- Philips Mk3, M6 Extra Mk5. , FM1216ME/I H-5 (Mk5).

. , 5 ( , 6 , ) , - TCL MFPE05 Huizhou TCL King High Frenquency Electronic Co. , Philips Mk3. - , , , .

9- Philips SAA7135HL/101 Philips Dolby Laboratories, Inc. , — SAA7135HL/203, Dolby-.

Blackbird, , Leadtek WinFast PVR2000. «» , . , , Conexant Systems, ( , ), ( , , ).

M6 M6 Extra MPEG1/2 Philips SAA6752HS ( Empress). , . SAA6752HS/103 Dolby Digital AC3, — SAA6752HS/104, . , , Conexant, , , . , , DVD- LPCM MPEG1 Layer-2 AC3 . , - , , .

Samsung 8 .

:

  • 50/60 MPEG2 MP@ML
  • 15 /
  • 16 /
  • GOP
  • -
  • AC3 MPEG1 Layer 2
  • LPCM
  • - MPEG2 (ISO 13818-1)
  • DVD- MPEG2 Program Streams
  • D-VHS- MPEG2 Transport Streams
  • Audio/Video Elementary Streams

M6 Extra RDS (Radio Data System) FM-. RDS- Philips SAA6588T. , RBDS (Radio Broadcast Data System). .

PIC16LF818 Microchip Technology Inc.

  • AMD Athlon 64 X2 4600+
  • ASUS A8R32-MVP Deluxe (ATI CrossFire Xpress 3200)
  • 2 Samsung
  • HIS ATI RADEON X1900XT/NVIDIA GeForce 8800GTX
  • Creative Sound Blaster Audigy 2ZS
  • 250 Hitachi (HDT722525DLA380)
  • 120 Maxtor Plus9-6Y120M0
  • 120 Maxtor Plus9-6Y120M0
  • DVD ReWriter BENQ DW1640
  • DVD ReWriter NEC ND-3500A
  • Thermaltake Purepower 680APD (W0049 rev. 2, 680 W)
  • Samsung SyncMaster 215TW
  • Windows XP Professional (SP2) ENG

Behold TV 609 RDS. , , MiniDIN 6-pin .

, - .

-. Power .

. , , , Philips.

- ( 4.2.0.0 ), . , AC3-. AC3Filter, General Public License (GPL), .

BeholdTV.chm.

Sound, video and game controllers Behold TV M6 Extra.

() .

, Behold TV.

, .

: 4.3.8.0 Behold TV 4.97.

, , , . http://tvtunerset.narod.ru/.

Behold TV (Behold TV 403 FM, Behold TV 409 FM, Behold Columbus Behold TV 507 RDS, Behold TV 609 RDS), .

, , , , , ( ) ( ) Behold TV 609 RDS - ( Philips Mk5).

, Dolby Surround , SAA7135HL/101.

Windows Vista DXVA (DirectX Video Acceleration) .

, SAA6752HS.

, , , - ( 256 384 /). .

, MPEG2.audiodecoders.ini MPEG2.videodecoders.ini, \BeholdTV\Decoders. RadLight Filter Manager.

, , , .

, .

SAA6752HS . , , (, 256 384 /) .

MPEG2 , .

VBR average ( ±40% ) VBR peak ( ). Motion compensated denoise, , Static denoise, . — Off (), Median ( , ) Average ( , ). MPEG Video GOP structure (GOP — Group of Pictures) ISO/IEC13818-1 (MPEG2 Program Stream) .

, SAA6752HS . .

, , .

UDP Multicast.

. ( , ) . , ( , ), ( ), . , . , .

() :

  • ,
  • RGB
  • /
  • PiP (Picture-in-Picture) — « »

, , Plugins .

, , .

, , , ( ), BPP_Levels ( , , , ), BPP_LineView ( /, RGB/YUV ) BPP_Anaglyph ( - , ) Behold TV 409 FM, Behold Columbus Behold TV 507 RDS.

BPP_PiP PiP ( ).

, (384×288 ). , WDM-, , . , GOTVIEW USB2.0 DVD2 VideoMate U890 . PCI- Philips , Beholder .

.

BPP_AdvDenoise Y, U, V R, G, B .

BPP_ChromaOffset U V Y (). U V , .

.

BPP_Aspect, ( ).

, , , (!) 4:3 16:9. , .

Video Mixing Renderer7 ( ).

.

( , ) . , / ( ).

, Philips SECAM, , ( Area Motion, ).

, (77,25 ) .

, .

, . , NICAM, , 32 . , 48 NICAM Stereo ( ). , , .

. GOTVIEW USB2.0 DVD2 (Conexant CX25843+CX23416) . .

( Behold TV M6 Extra, GOTVIEW USB2.0 DVD2, ).

10 :
Behold TV M6 Extra, 720×576, 5000 /,
GOTVIEW USB2.0 DVD2, 720×576, 5000 /,

( Behold TV M6 Extra, GOTVIEW USB2.0 DVD2, ).

GOTVIEW , Behold M6 Extra ( Behold TV M6 Extra, GOTVIEW USB2.0 DVD2, ).

10 :
Behold TV M6 Extra, 720×576, 4000-8000 /,
GOTVIEW USB2.0 DVD2, 720×576, 4000-8000 /,

( -). GOTVIEW USB2.0 DVD2 ( ), Behold M6 Extra ( Static denoise Median). ( Behold TV M6 Extra, GOTVIEW USB2.0 DVD2).

10 :
Behold TV M6 Extra, 720×576, 5000 /, ,
GOTVIEW USB2.0 DVD2, 720×576, 5000 /, ,

M6 Extra GOTVIEW USB2.0 DVD2. , . Median Average IBBPBBPBBPBB (GOP size 12, SubGOP 3), DVD, . , , .
, . , . , SAA6752HS.

. UTC78D05AL Behold 609 RDS. - ( , ).

. , , , ( ). , . , . , , -, .

FM-

FM- , RDS .

(8 ) , , . RDS (64 ), , . .

, , , . , .

FM- , . .

Behold TV M6 Extra ( 20- , MP3, 483 ). , .

34- , Behold TV 609 RDS. . AAA, . , , , . - , «» .

.

, . -, , NEC. , , , , .

.

PCI- ( BIOS).

MEG1/2, RDS, -, , .

  • Philips SAA7135 48
  • Philips Incredible Mono, Philips Incredible Stereo
  • MPEG1/2
  • AC3 ( M6 Extra)
  • (CBR) (VBR) MPEG1/2
  • RDS ( M6 Extra)
  • -
  • ( Behold TV)
  • ,
  • -
  • JTV
  • /
  • Windows 2000/XP/2003/MCE 2005/Vista

, Beholder . , M6 M6 Extra , . GOTVIEW PCI DVD3 Hybrid ( DVB-T RDS AC3 ), AVerTV MCE 116 Plus, Compro VideoMate H900 GOTVIEW PCI DVD2 Lite . , PCI- MPEG1/2 , , .

( ) Behold TV M6 Extra :
