AVerTV MCE 116 Plus (M116) — пополнение в ряду доступных TV- и FM-тюнеров с поддержкой аппаратного сжатия в MPEG1/2 от известного производителя




Прогресс цивилизации состоит в расширении
сферы действий, которые мы выполняем, не думая.
Томас Алва Эдисон

Точкой отсчёта появления на отечественном рынке компьютерных TV-тюнеров с поддержкой аппаратной MPEG1/2-компрессии, стоимость которых находится на сопоставимым с устройствами, лишёнными такой возможности, уровне, принято считать две модели — GOTVIEW PCI DVD2 Lite и Compro VideoMate H900. Тем не менее, пальма первенства принадлежит не им, в частности, Kworld V-Stream Creator TV-MCE 200 на год (!) опередил тюнеры от Compro Technology и GOTVIEW. Увы, использование полупроводникового ВЧ-блока Philips TDA8275, имеющего аппаратную ошибку в системе автоматической регулировки усиления, и слабая распространённость продукции компании на российском рынке так и оставили этой модели роль грустного технологического казуса. Положение спасло появление полупроводниковых приёмников производства калифорнийской Xceive Inc., сочетающих неплохие технические параметры с меньшей, нежели у классических ВЧ-блоков, себестоимостью. Несмотря на то, что большинство ведущих производителей представили свои модели на базе этих микросхем, аппаратными энкодерами по традиции оснащались продукты с классическими селекторами, нацеленные в верхний ценовой сегмент. Однако игнорирование актуальных тенденций непростительно для основных участников рынка, поэтому выпуск конкурентами более доступных решений, предоставляющих возможность аппаратного сжатия, требовал адекватного ответа. Компания AVerMedia Technologies Inc. в представлении не нуждается. Влияние её продукции, как на российский, так и на международный рынок, переоценить сложно, поэтому подход инженеров и программистов AVerMedia к созданию недорогого TV-тюнера, оснащённого аппаратным кодировщиком, вызывает закономерный интерес. Отметим, что рассматриваемое в этом материале устройство не является пробой пера, мы уже встречались с тюнерами производства AVerMedia, имеющими на борту специализированные микросхемы для аппаратного сжатия (AVerTV PVR, AVerTV PVR 150 Plus (M113), AVerTV USB MCE). С ВЧ-блоками от Xceive сотрудники компании также знакомы не понаслышке, можно вспомнить отличившиеся хорошим качеством приёма AVerTV Hybrid+FM Cardbus и AVerTV Hybrid+FM PCI. Тем более любопытно оценить сочетание этих технологий.

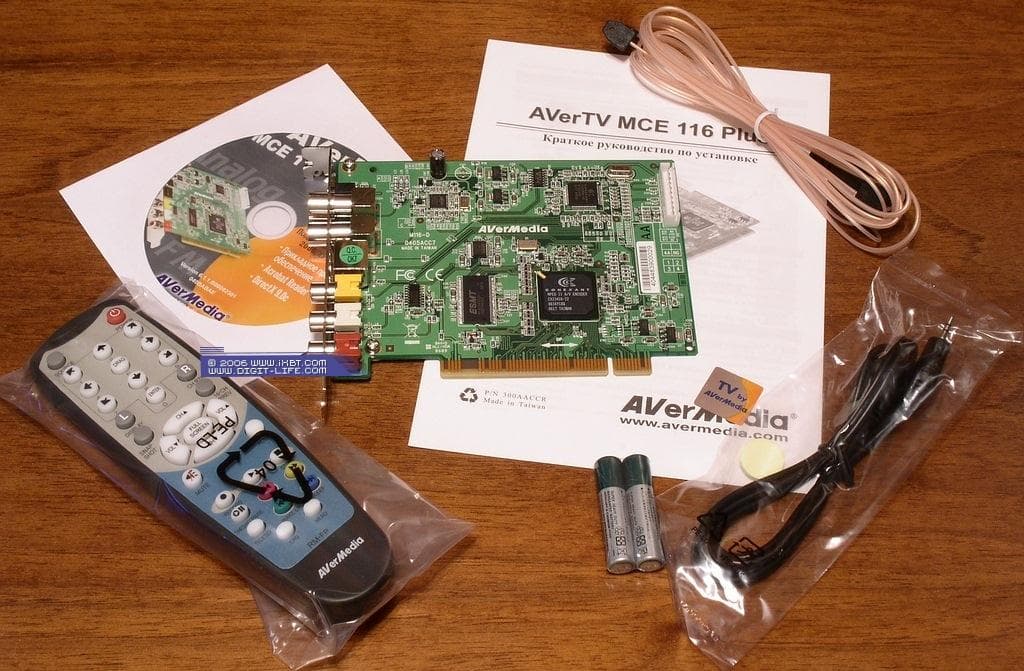

Комплект поставки

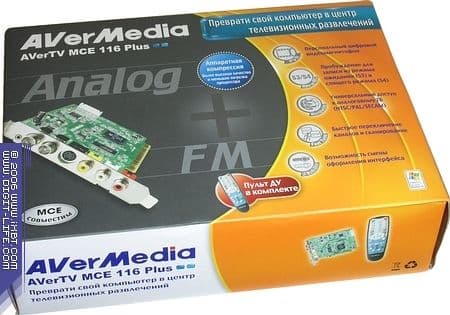

В отличие от AVerTV PVR 150 Plus, предназначенного для сборщиков, AVerTV MCE M116 Plus изначально нацеливался на розничный рынок. Так что, коробка, оформленная в традиционной для последнего времени оранжево-чёрной (в нашем случае, тёмно-серой, видимо, чтобы не перепутали с AVerTV Hybrid+FM PCI) цветовой гамме, прилагается. Основные возможности тюнера перечислены на обратной стороне коробки, локализацию можно назвать приемлемой.

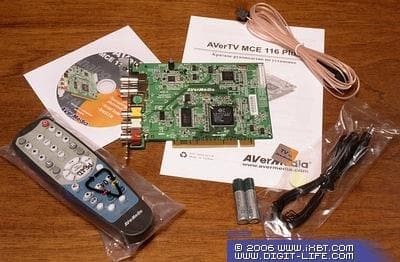

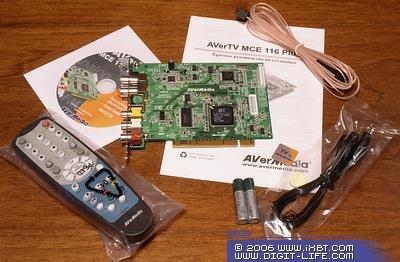

Комплект поставки обычен для этого класса устройств:

  • Тюнер
  • Пульт ДУ
  • Выносной датчик пульта ДУ
  • FM-антенна
  • Краткое руководство по установке тюнера на русском языке
  • CD с драйверами и программным обеспечением
  • Наклейка с логотипом компании

Дополнительное ПО традиционно (воздержимся от оценки этой традиции) отсутствует.

Конструкция и спецификации

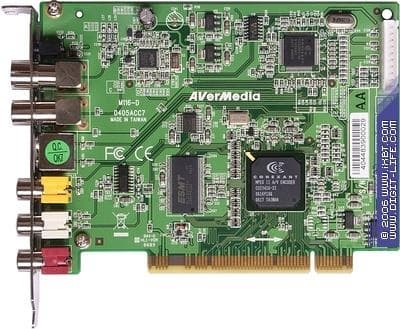

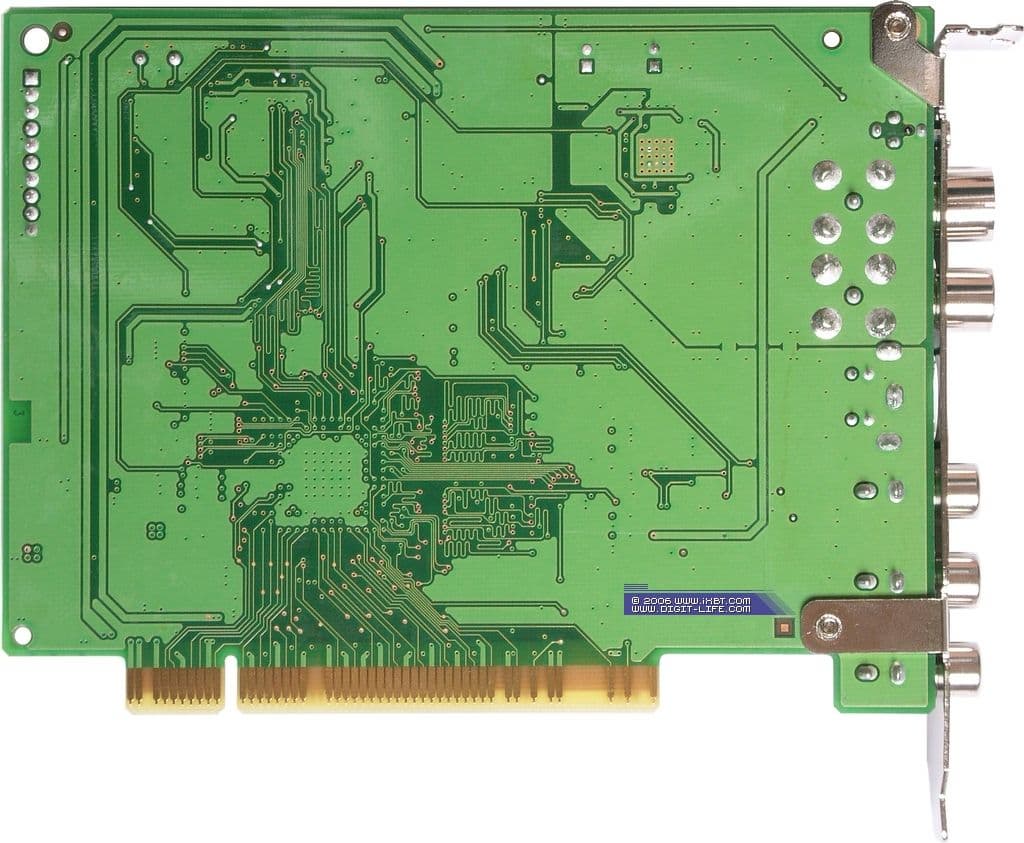

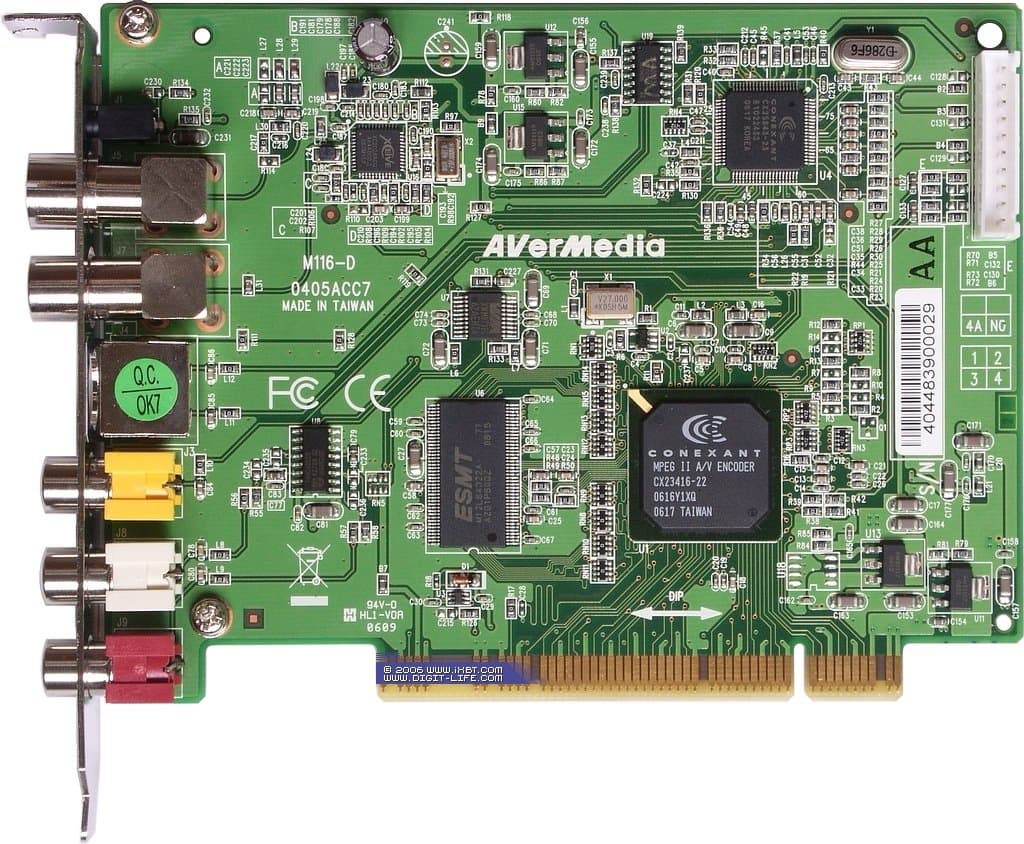

При первом знакомстве возникает ощущение, что дизайн платы позаимствован у AVerTV PVR 150 Plus. Более пристальный осмотр выявляет заметные отличия. Тюнеры отличаются не только используемыми ВЧ-блоками (об этом далее), но и общей схемотехнической компоновкой. Изменилось расположение АЦП, разъёма для подключения дополнительных видео- и аудиовходов, в дополнение к керамическим появился один (!) электролитический конденсатор, увеличилось количество интегральных стабилизаторов питания (4 вместо 3). Словом, несмотря на полноразмерный дизайн обоих тюнеров, MCE M116 Plus представляет собой самостоятельный продукт.

Пропуск в ценовой диапазон «до $90» получен благодаря замене ВЧ-блока Philips Mk5 полупроводниковым приёмником Xceive XC2028.

Вместо 10-битного АЦП CX25842 от Conexant Systems, Inc. на M116 Plus установлен CX25843-23, имеющий поддержку декодирования стереозвука в формате BTSC, EIA-J. С учётом мультистандартной приёмной части, такое решение выглядит логичным.

Аппаратный MPEG1/2 кодер не изменился, это всё тот же Conexant CX23416, отличающийся только ревизией чипа (22 вместо 12).

Под буфер кодировщика используется модуль памяти ёмкостью 8 МБ производства Elite Semiconductor Memory Technology Inc.

Если в обзоре PVR 150 Plus отмечалась схожесть этой модели с GOTVIEW PCI DVD2 Deluxe, то в случае с MCE M116 Plus напрашивается сравнение с GOTVIEW PCI DVD2 Lite. Ларчик открывается просто — при разработке всех перечисленных устройств использовался один и тот же референс-дизайн Falcon2. Впрочем, как показывает практика, разные способы следования рекомендациям производителей основных микросхем приводят, в частности, к отличиям в качества приёма.

Для AVerTV MCE M116 Plus заявлены следующие возможности:

  • Быстрое сканирование и переключение каналов
  • Автоматическое сканирование каналов и частот
  • Точная настройка канала
  • Запись видео в формате MPEG1/2 при помощи аппаратного кодировщика
  • Функции «Картинка в картинке»/«Картинка вне картинки» (PIP/POP)
  • Регулировка параметров для каждого канала
  • Поддержка 4:3 и 16:9 форматов
  • Масштабирование (Overscan)
  • 16-канальный предварительный просмотр
  • Многопользовательская настройка
  • Сортировка каналов
  • Сдвиг во времени (TimeShift)
  • Планировщик (единовременный/регулярный режим)
  • Пробуждение для записи из режима ожидания (S3) и спящего режима (S4)
  • Бесшумная запись (отключение звука во время записи)
  • Захват кадров (один кадр/последовательность кадров)
  • 32/64-разрядная совместимость
  • Поддержка интерфейсов Windows XP MCE 2005 и Windows Vista

Конфигурация тестового компьютера

  • Процессор AMD Athlon 64 X2 4200+
  • Системная плата ASUS A8R32-MVP Deluxe (ATI CrossFire Xpress 3200)
  • Оперативная память 2 ГБ Samsung
  • Видеокарты HIS ATI RADEON X1900XT/NVIDIA GeForce 7900GTX
  • Звуковая карта Creative Sound Blaster Audigy 2ZS
  • Жесткий диск 250 ГБ Hitachi (HDT722525DLA380)
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0
  • DVD ReWriter BENQ DW1640
  • DVD ReWriter NEC ND-3500A
  • Блок питания Thermaltake Purepower 680APD (W0049 rev. 2, 680 W)
  • Операционная система Windows XP Professional (SP2) ENG

Список эфирных каналов при тестировании

Подключение

Несмотря на полный комплект разъёмов (антенные FM- и TV-разъёмы, S-Video, композитный видеовход и 2 RCA для подключения источников звукового сигнала), место для датчика пульта ДУ на планке MCE M116 Plus всё-таки нашлось.

Отметим, что размещение крайнего аудиоразъёма может создать определённые неудобства при наличии на системной плате каких-либо схемотехнических элементов в этом месте.

10-контактный разъём в верхней части платы предназначен для подключения к дополнительным аудио- и видеовходам на передней панели корпуса, если таковые имеются.

Настройка

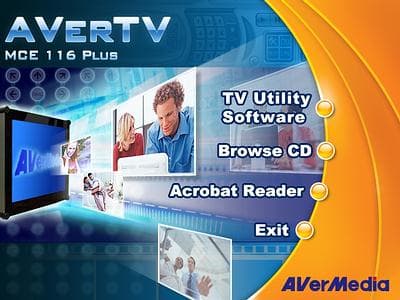

Пункт TV Utility Software одноуровневого установочного меню позволяет установить штатное ПО, драйвер и DirectX 90c отдельно.

После установки в разделе Sound, video and game controllers ожидаемо появляется устройство AVerMedia AVerTV MCE 116 Plus.

Разместившаяся в системном трее иконка сигнализирует о начале работы резидентной программы Quick TV, отвечающей за работу планировщика и пульта ДУ.

При тестировании использовались драйверы 2.1.0.49 и 2.1.0.51 в компании с программой AVerTV версии 6.1.1 [06082103].

Результатом курса программистов AVerMedia на унификацию стала вторая со времени тестирования AVerTV Hybrid+FM PCI встреча с этой же версией программы.

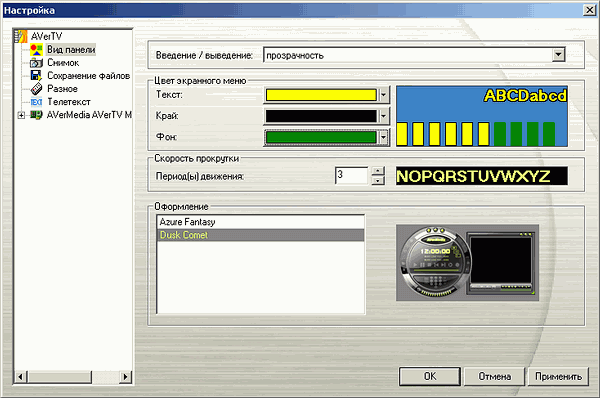

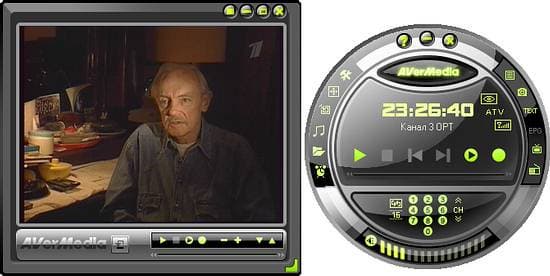

Раздел Вид панели содержит настройки интерфейса — общее оформление (варианты Azure Fantasy и Dusk Comet заметно отличаются друг от друга), цветовую гамму экранного меню (OSD) и эффект прозрачности при вызове главной панели.

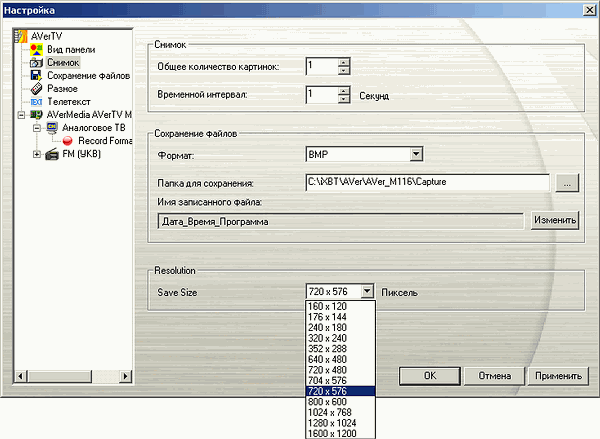

В разделе, отвечающем за захват кадров, можно найти выбор количества снимков, интервал между ними, формат, префиксы (дата, время, сигнал, программа, пользовательский) и выбор разрешения для масштабирования (от 160×120 до 1600×1200). Максимальное количество скриншотов в серии составляет 100.

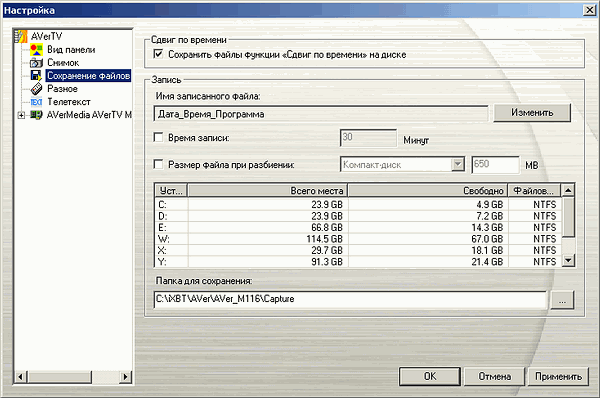

Раздел Сохранение файлов предоставляет доступ к настройкам ограничения времени записи, разбиения файлов по размеру и опции сохранения буферного файла при работе в режиме отложенного просмотра. Префиксы в названиях файлов совпадают с настройками, перечисленными выше для раздела Снимок.

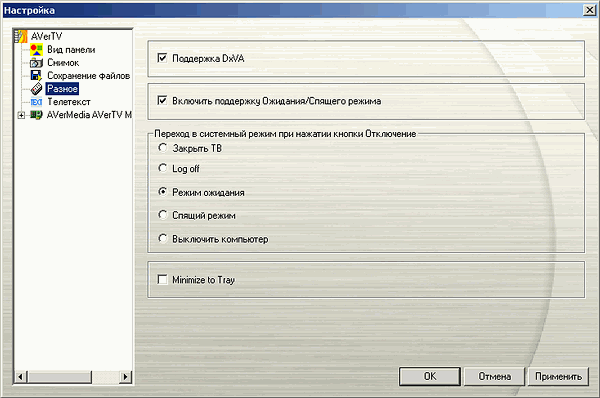

В разделе Разное находятся: опция включения/отключении аппаратного ускорения видео DxVA, активация поддержки выхода из энергосберегающих режимов для выполнения запланированных заданий и действия, совершаемые после отключения (закрыть приложение, завершить сеанс, режим ожидания, спящий режим).

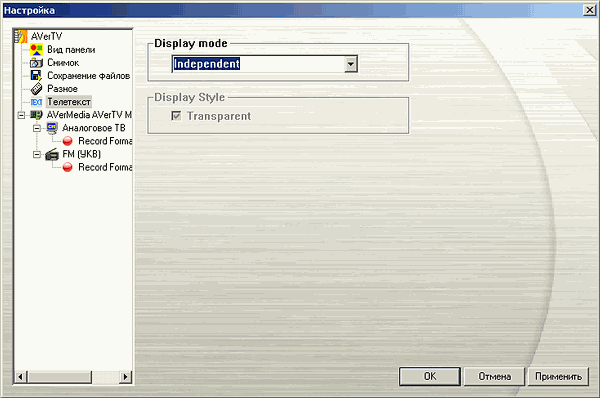

В настройках телетекста, можно выбрать вариант вывода (в оверлее/в отдельном окне) и доступную для оверлейного режима прозрачность.

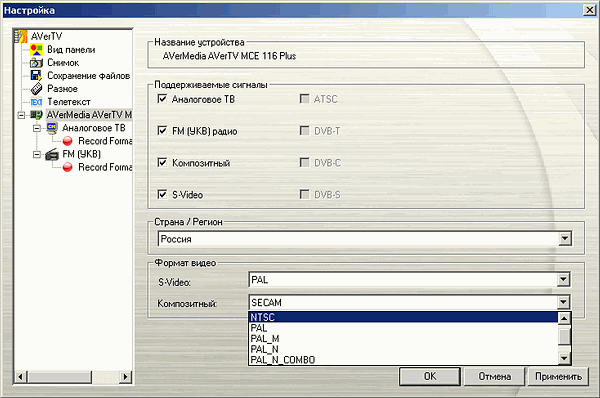

Раздел основных настроек устройства информирует о поддерживаемых источниках (аналоговое телевидение, FM-радио, композитный и S-Video входы).

Возможность подключения дополнительных разъёмов привела к появлению при переключении двух композитных и двух S-Video входов.

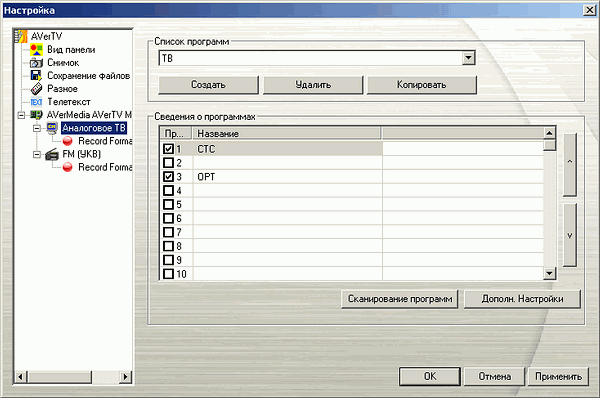

Поиск каналов, доступный в разделе настройки, осуществляется по всему диапазону без разделения на антенный и кабельный. Смириться с несовпадением номеров найденных каналов со стандартными помогает возможность ручной сортировки. К неудобствам можно отнести затраты времени на перемещение канала, расположенного в конце списка, кнопка автоматического упорядочивания найденных каналов явно не помешала бы. Возможно сохранение несколько пользовательских списков, в том числе, с дублированием уже существующих.

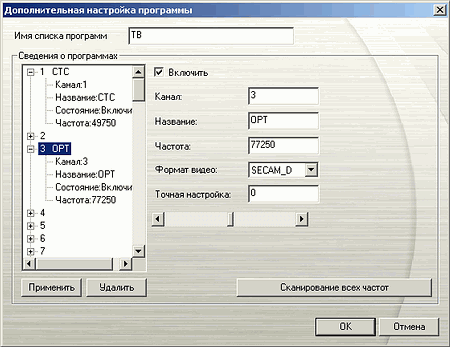

В дополнительных настройках, доступных только после сканирования, можно найти поиск по частоте, название канала (доступно в основном списке), подстройку частоты и индивидуальную установку стандарта цветности. Так же, как и у гибридной PCI модели, поиск по частоте привёл к появлению в списке множества лишних каналов по сравнению с обычным сканированием, обеспечившим отличный результат. Однако нельзя исключать возможную пользу от этой опции в других условиях приёма.

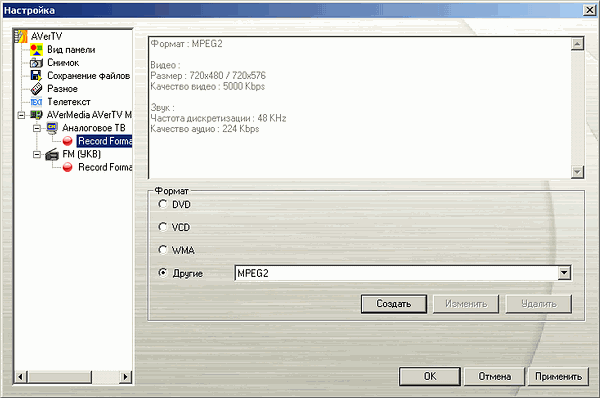

В разделе Record Format представлено несколько стандартных профилей. Возможно добавление пользовательских, в том числе, полученных при изменении параметров одного из существующих. Сторонние кодеки, установленные в системе, поддерживаются, но без доступа к дополнительным настройкам.

Несмотря на наличие аппаратного кодера, видеобитрейт при записи в MPEG2 не выходит за рамки диапазона 2000 — 8000 Кбит/с. С одной стороны, большинству обычных пользователей достаточно, с другой — возможности CX23416, поддерживающего 38,3 Мбит/с (нет, это не опечатка), искусственно ограничены. Возможность сжатия с переменным битрейтом также отсутствует. Настройки частоты дискретизации и аудиобитрейта таких ограничений не содержат.

Отсутствие настройки параметров TimeShift в случае с MCE 116 Plus не так критично, разрешение 720×576 и постоянным видеобитрейт 6000 Кбит/с в сочетании с использованием аппаратного кодера обеспечивают комфортные ощущения от режима отложенного просмотра.

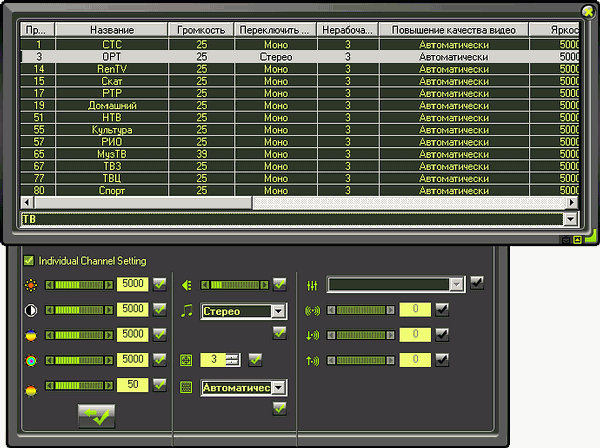

Доступ к индивидуальным для каждого канала настройкам изображения вынесен на отдельную кнопку в панели управления.

Кроме стандартных параметров яркости, контрастности, оттенка, насыщенности и резкости в этом меню можно активировать шумоподавление (повышение качества видео) и настроить масштабирование. Интересная ситуация сложилась с уменьшением шума, несмотря на наличие в CX23416 аппаратных методов, в AVerTV 6 используется значительно менее эффективный программный подход. Остаётся надеяться, что этот проигрыш конкурентам будет исправлен в следующих версиях ПО. Тем пользователям, которых не устраивает такая ситуация, можно посоветовать любую программу, предоставляющую доступ к настройкам драйвера, в частности, RadLight Filter Manager. Сделанные таким образом изменения сохраняются после перезагрузки компьютера, несмотря на то, что значения в панели при этом отображаются как значения по умолчанию.

Несмотря на наличие в CX2584x встроенного трёхполосного эквалайзера, соответствующие настройки, доступные для тюнеров на чипсетах от Philips, заблокированы. Добавляем ещё один пункт в список обязательных к реализации в следующих версиях ПО.

Дополнительные возможности

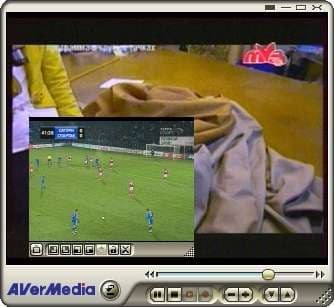

К дополнительным возможностям можно отнести миниатюрную галерею захваченных файлов, предварительный просмотр 16 каналов (работает только в полноэкранном режиме) и режим воспроизведения видеофайлов внутри/вне основного видеоокна «Картинка в картинке»/«Картинка вне картинки» (PIP/POP).

Планировщик поддерживает фоновую запись Silent Record с отключенным звуком. Существует возможность отключения компьютера/перехода в энергосберегающий режим после выполнения запланированного задания. Раздел дополнительных настроек планировщика дублирует такие параметры, как место хранения записи, формат и разбиение файла, для каждого задания.

В последних версиях ПО появился режим видеоокна без рамки с закруглёнными краями (опция Video Window Frame в разделе Видео контекстного меню, вызываемого по правой кнопке мыши). В очередной раз отметим, что ограничение на минимальное разрешение в 320×240 неплохо бы снять.

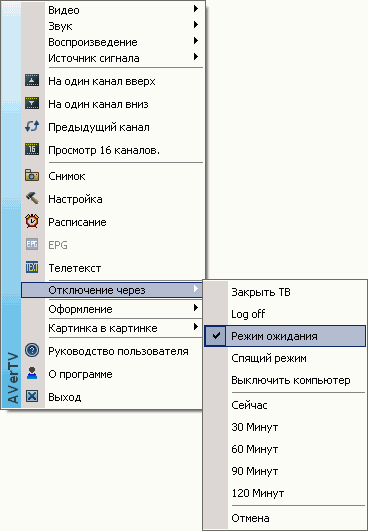

Таймер отключения с интервалом в 30 минут и диапазоном от срабатывания сразу после активации до 120 минут позволяет не только закрыть программу, но и выключить компьютер/перевести его в энергосберегающий режим.

Качество

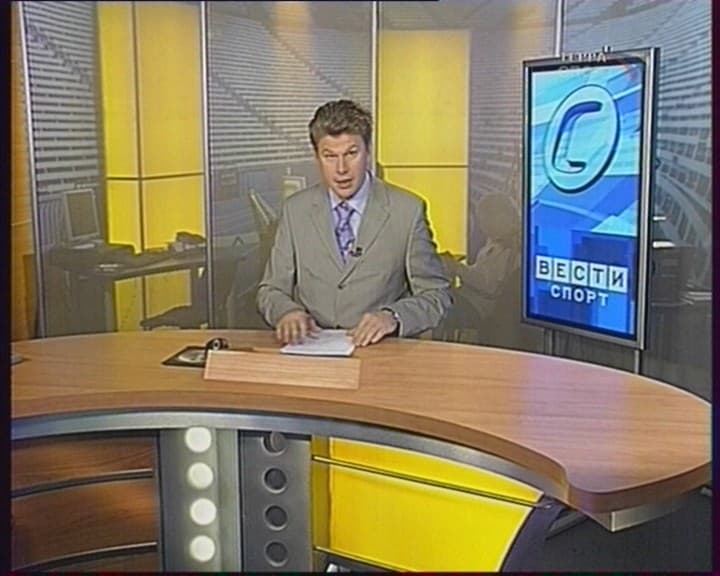

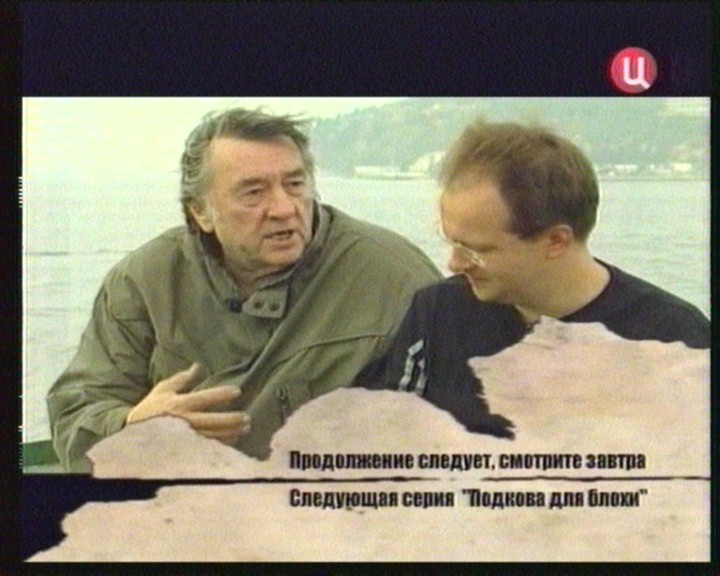

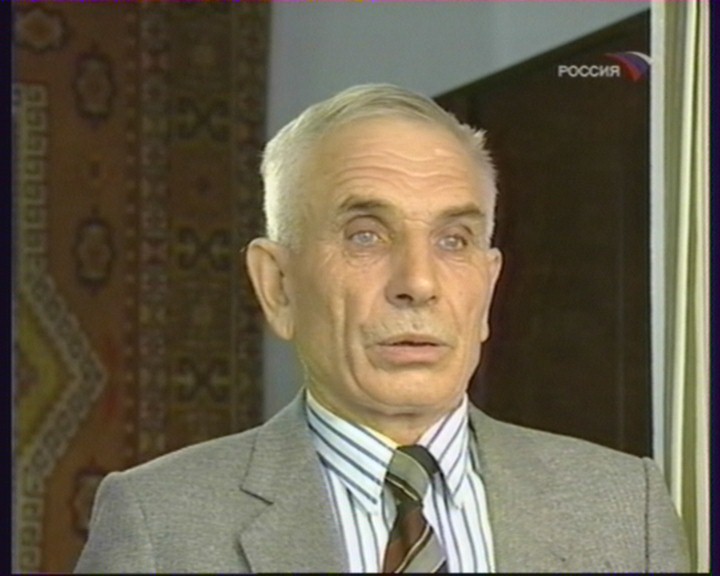

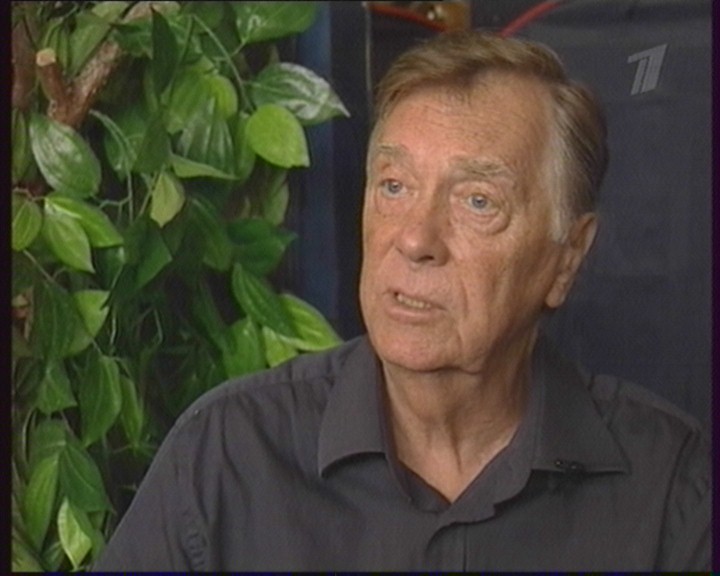

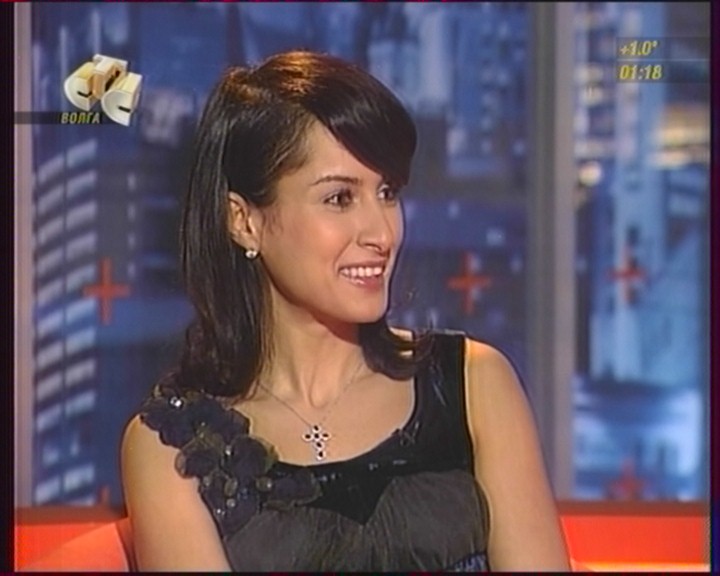

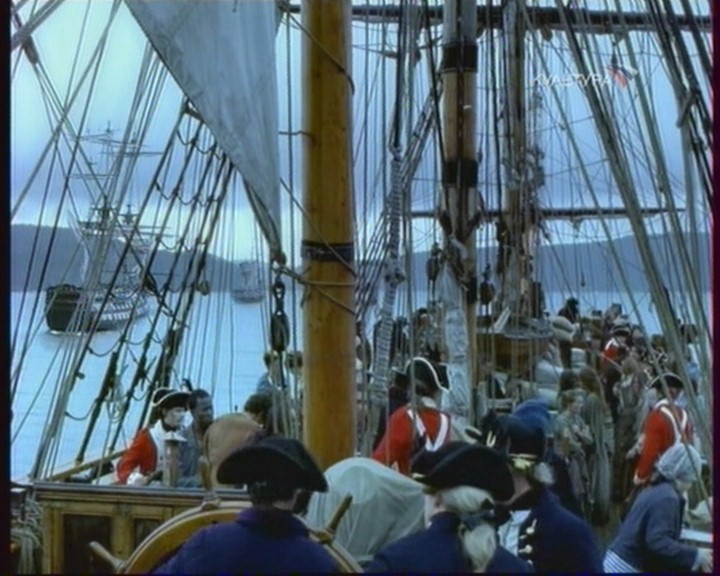

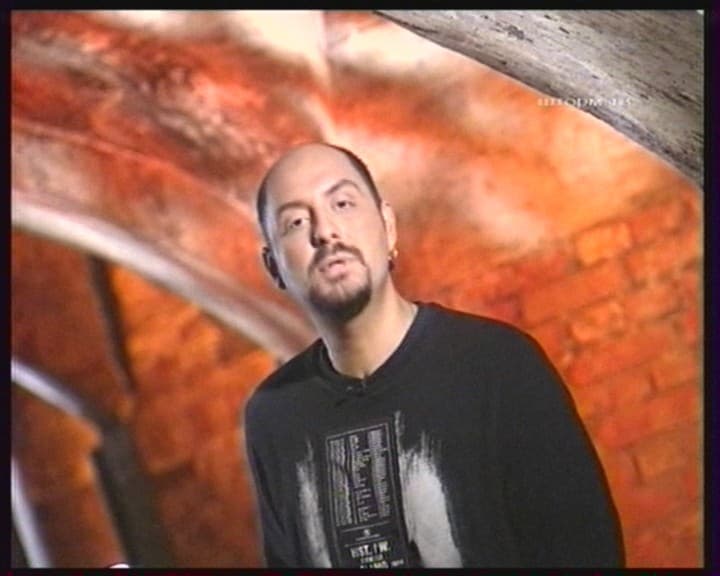

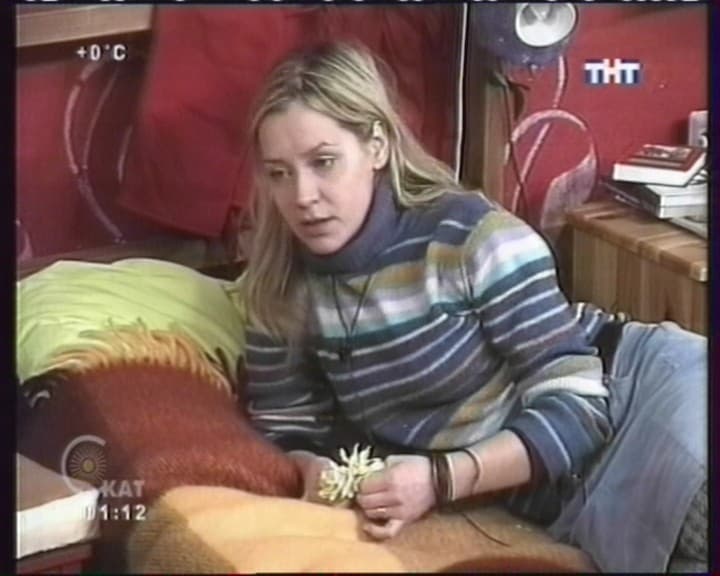

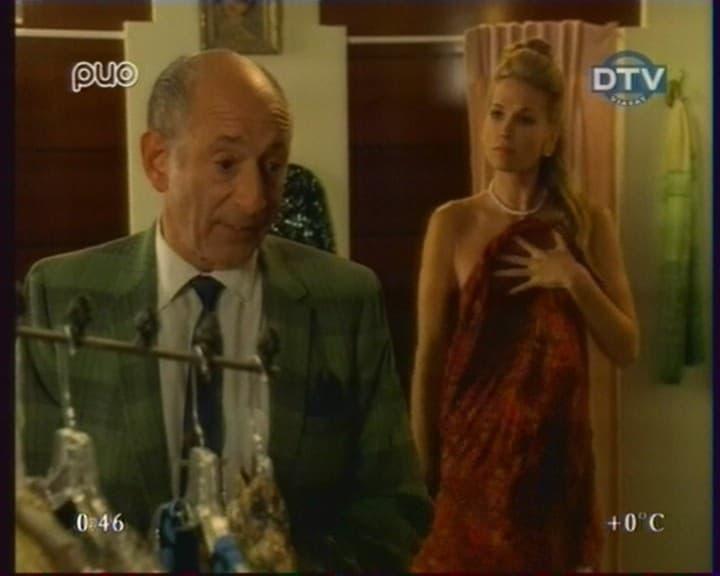

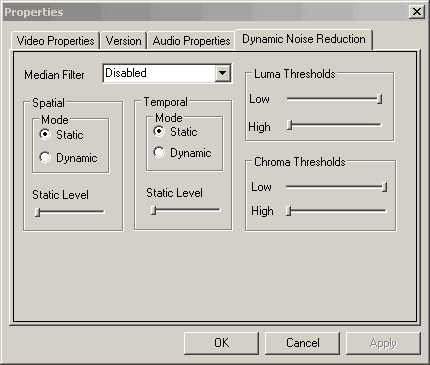

Традиционно для тюнеров от AVerMedia, оснащённых ВЧ-блоками от Xceive, приём телевизионных каналов находится на хорошем уровне. Увы, отсутствие настроек аппаратного шумоподавления не даёт возможности заметно улучшить качество изображения в условиях слабого сигнала. Аппаратная база позволяет MCE 116 Plus демонстрировать хорошее качество изображения.

Записанный видеофрагмент продолжительностью 5 секунд (720×576, 5000 Кбит/с, постоянный битрейт) можно скачать отсюда.

Рассинхронизации изображения и звука в процессе тестирования не наблюдалось. Проблемы с работой режима отложенного просмотра на звуковых картах семейства Creative Audigy также обошли эту модель стороной. Автоматическое определение стандарта цветности облегчает использование тюнера совместно с Windows XP MCE 2005. Также отметим доступные на российском форуме технической поддержки драйверы для 32- и 64-битных версий Windows Vista.

Пришло время объяснить причину использования двух версий драйвера. Поставляемая с тюнером версия 2.1.0.51 удивила странным эффектом, проявившимся в моих условиях — отсутствием реакции на изменение видеопараметров на всех каналах дециметрового диапазона (!). С драйвером 2.1.0.49 подобных проблем не наблюдалось.

Отметим, что современные решения на базе CX2584x могут иметь проблемы с синхронизацией при захвате с видеокассет (в основном, это касается неоднократно перезаписанных носителей), записанных на некоторых видеокамерах/видеомагнитофонах, преимущественно производства SONY. В настоящее время эта проблема практически полностью решена только у тюнеров от GOTVIEW, не в последнюю очередь благодаря времени их присутствия на рынке. Разумеется, вероятность встречи с такой ситуацией не так уж велика, тем не менее, предупредить об этом, пожалуй, стоит.

FM-тюнер

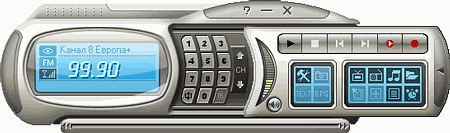

Для TV- и FM-режимов используется общий интерфейс.

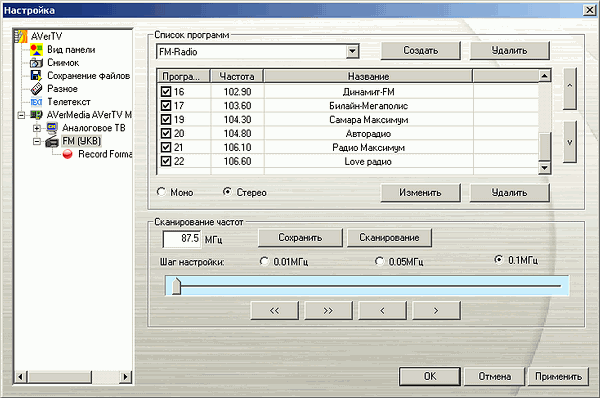

По части автоматического поиска радиостанций AVerTV MCE 116 Plus немного уступил AVerTV Hybrid+FM PCI, несколько станций пришлось добавлять вручную. Впрочем, заметных отличий в качестве приёма замечено не было, оно заслуживает хорошей оценки.

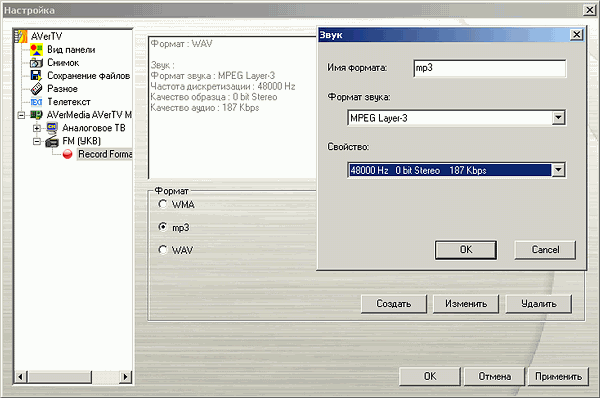

Как и в TV-режиме, возможна запись с любым установленным в системе кодеком. Запись в MP3 ограничена системными параметрами 22 кГц 56 Кбит/с. Ограничение обходится заменой стандартного кодека от Microsoft на полную версию Fraunhofer MPEG Layer-3 codec или использованием альтернативных вариантов.

Тюнер продемонстрировал хорошее качество звука (скачать 20-секундный фрагмент, MP3, 488 КБ).

Из недостатков можно отметить длительное время переключения между режимами, составляющее около 5 секунд.

Пульт ДУ

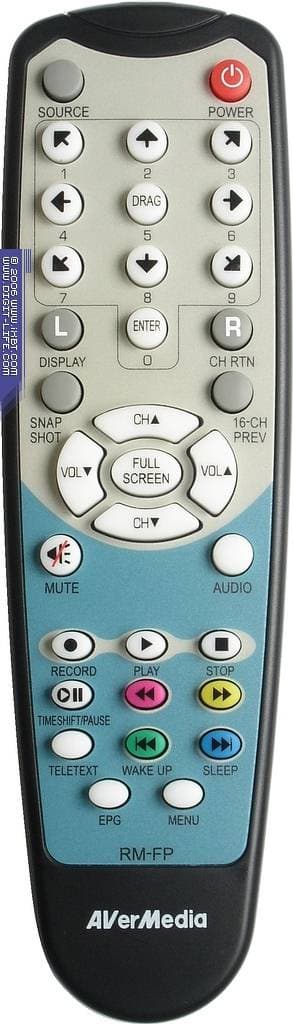

Для дистанционного управления тюнером используется тот же пульт, которым комплектуются гибридные PCI и PCMCIA модели. Это полноразмерный пульт ДУ с питанием от двух батареек типоразмера AAA (входят в комплект поставки). Эргономика пульта находится на хорошем уровне благодаря функциональному разделению кнопок и хорошей информативности их нажатия. Поддерживается эмуляция мыши, в связи с чем, на цифровые кнопки нанесены изображения стрелок (цифры подписаны рядом).

Выводы

Плюсы

  • Хорошее качество приёма как в TV-, так и в FM-режиме
  • Хорошее качество изображения и звука
  • Аппаратная поддержка MPEG-1/2
  • Эффективный автоматический поиск телевизионных каналов и FM-радиостанций
  • Поддержка декодирования стереозвука
  • Полный комплект разъёмов для подключения внешних источников, совместимых с бытовыми устройствами
  • Индивидуальные настройки изображения, звука, масштабирования и шумоподавления для каждого канала
  • Автоматическое определение стандарта цветности
  • Режим отложенного просмотра TimeShift
  • 16-канальный предварительный просмотр
  • Воспроизведение видеоизображения на поверхности рабочего стола
  • Воспроизведение файлов в режимах «Картинка в картинке»/«Картинка вне картинки» (PIP/POP)
  • Фоновая запись Silent Record
  • Поддержка сторонних кодеков при записи
  • Возможность отключения/перехода в спящий режим после выполнения запланированной задачи
  • Режим видеоокна без рамки
  • Таймер отключения
  • Поддержка штатных интерфейсов Windows XP MCE 2005 и Windows Vista (в том числе 64-битной версии)

Минусы

  • Отсутствие возможности записи в MPEG2 с переменным битрейтом
  • Отсутствие управления аппаратным шумоподавлением
  • Ограниченный видеобитрейт при записи с помощью аппаратного энкодера
  • Длительное время переключения между TV- и FM-режимами

Несмотря на отмеченные недостатки, дебют AVerMedia в сегменте недорогих TV-тюнеров с поддержкой аппаратного сжатия в MPEG1/2 можно считать успешным. Хорошее качество приёма, в меру функциональное и удобное для обычного пользователя штатное ПО, корректная работа с мультимедийными интерфейсами современных операционных систем, наличие полного комплекта стандартных разъёмов для подключения внешних источников и розничная стоимость, не слишком отличающая от уровня цен на конкурирующие модели, делают AVerTV MCE 116 Plus хорошей покупкой, как для приверженцев продукции этого производителя, так и для тех, кто впервые покупает компьютерный тюнер. Осталось только дождаться реализации поддержки аппаратного шумоподавления в программе AVerTV 6.

Средняя текущая цена (количество предложений) AVerTV MCE 116 Plus в московской рознице: Н/Д(0)
