GOTVIEW PCI DVD2 Lite — TV- и FM-тюнер бюджетного класса с поддержкой аппаратного сжатия в MPEG1/2




Мир не любит перемен,
хотя это единственное,
что движет прогрессом.
Чарлз Франклин Кеттеринг

В последнее время ситуация, сложившаяся на отечественном рынке компьютерных TV-тюнеров с поддержкой аппаратного сжатия в MPEG1/2, наконец-то, начала изменяться к лучшему. Если год назад выбор подобных устройств фактически сводился к противостоянию Leadtek WinFast PVR2000 и GOTVIEW PCI DVD при сопоставимой стоимости в районе $120-130. Несмотря на то, что первые партии тюнеров от Leadtek раскупались чуть ли не в день приезда, а PCI DVD, благодаря русскоязычному интерфейсу, позволил приобщиться к аппаратному сжатию даже начинающим пользователям, порядок цен отнюдь не вызывал желания немедленной покупки. Однако растущая во всём мире популярность тюнеров с аппаратными кодировщиками, подкреплённая могучим напором империи Билла Гейтса с Windows XP Media Center Edition наперевес, похоже, наконец-то достигла наших границ. Болотное оцепенение, прерываемое редкими всплесками типа USB2.0 DVD Deluxe от упорно пропагандирующей современные технологии GOTVIEW или неказистого, но не лишённого некоторого очарования AVerTV PVR, нарушилось одновременным появлением нескольких новых моделей от разных производителей, начиная с GOTVIEW и заканчивая компанией AVerMedia, представившей свою МСЕ-линейку (о которой мы постараемся поговорить в самое ближайшее время). Общий уровень цен успел несколько снизиться, сменивший PCI DVD более функциональный PCI DVD2 Deluxe остался в тех же рамках, а Leadtek WinFast PVR2000 и AVerTV PVR можно найти в пределах $100. Вот мы и подошли к тому моменту, когда в технические и маркетинговые расчёты вмешивается психология. Всем известны уловки продавцов с надписями на ценниках $99,99 и тому подобными цифровыми комбинациями, призванными ублаготворить подсознание, инстинктивно сопротивляющееся нулям в количестве более одного. К счастью (или к сожалению, в зависимости нахождения по ту или иную сторону прилавка), большая часть российских покупателей компьютерных комплектующих обладает иммунитетом к таким примитивным приёмам. Так что, единственным решением остаётся самое простое — снижение цен. Первой ласточкой можно считать Compro VideoMate H900, несмотря на рекомендуемую цену в $90, продемонстрировавший более чем приличные результаты работы. Впрочем, рекомендуемая цена не всегда совпадает с аппетитами наших дистрибьюторов, так что, до появления H900 на прилавках магазинов сложно делать окончательные выводы. Тем не менее, этот тюнер наглядно демонстрирует, пожалуй, наиболее разумный путь снижения конечной стоимости такого рода устройств — замену классических ВЧ-блоков на их полупроводниковые аналоги. Напомним, что лучшие представители современных приёмников это типа, в частности, производимые Xceive Inc. при грамотном подборе сопутствующей обвязки способны обеспечивать как минимум сравнимое с классическими селекторами качество. Это подтверждено нашими исследованиями чувствительности AVerTV Hybrid+FM Cardbus и Compro VideoMate H900. Не говоря уже о таких преимуществах, как поддержка всех существующих аудио- и видеостандартов, компактность и меньшее энергопотребление. В обзоре VideoMate H900 мы уже упомянули о новой модели тюнера от GOTVIEW под логичным названием PCI DVD2 Lite, основной особенностью позиционирования которой должна стать рекомендуемая розничная цена $85, сопоставимая с ценами на топ-модели без поддержки аппаратного сжатия. Настало время познакомиться поближе.

Комплект поставки

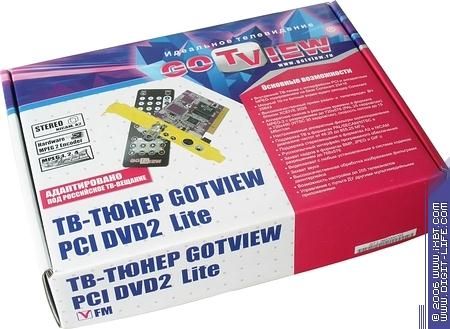

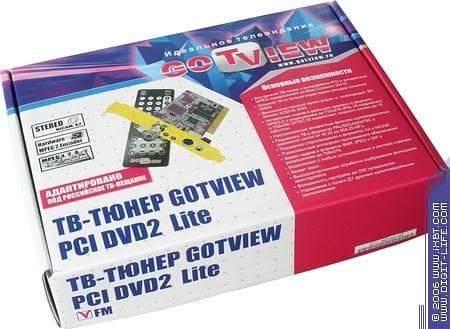

Расширение модельного ряда привело к смене цветовой гаммы используемой в оформлении коробки. Сочетание белого и красного выглядит несколько непривычно для GOTVIEW.

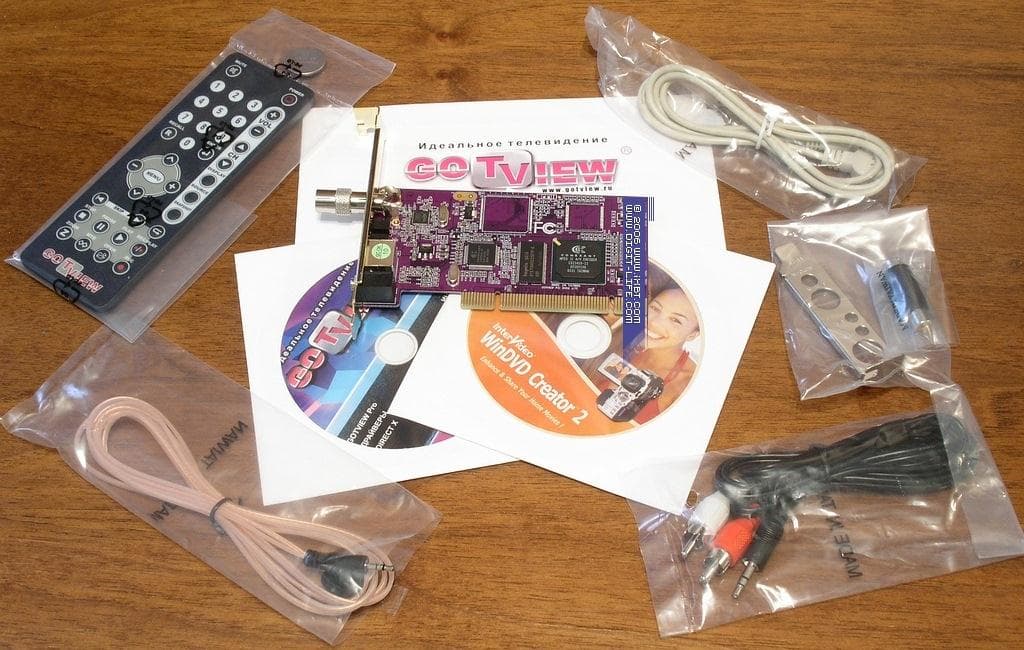

Хорошей традицией стали продуманные комплекты поставки. В нашем случае это:

  • Тюнер
  • Пульт ДУ
  • Выносной датчик пульта ДУ
  • FM-антенна
  • Переходник антенный разъём IEC — RCA
  • Переходник S-Video — RCA для подключения источников композитного видеосигнала
  • Переходник 2 RCA — mini-jack для подключения источников аудиосигнала
  • Планка для установки в низкопрофильные корпуса
  • Руководство по установке тюнера
  • Инструкция по использования пульта ДУ
  • 2 CD с драйверами и программным обеспечением

Можно заметить, что за исключением отсутствия RCA- и S-Video кабелей и знакомого нам по PCI DVD пульта ДУ, комплектация новинки не уступает таковой у PCI DVD2 Deluxe.

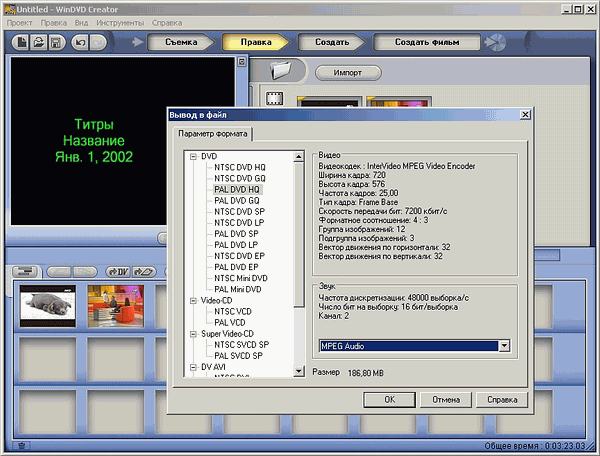

В качестве дополнительного ПО традиционно предлагается WinDVD Creator 2 от InterVideo, предназначенный для создания VCD, SVCD или DVD. Серийный номер указан на конверте с диском.

Раньше мы регулярно подчёркивали необходимость установки WinDVD Creator, так как соответствующие кодеки использовались при работе режима отложенного просмотра и при выводе MPEG1/2-потока. В настоящее время можно обойтись без этой процедуры. Но об этом чуть ниже.

Конструкция и спецификации

Аппаратно PCI DVD2 Lite и PCI DVD2 Deluxe отличаются только используемыми ВЧ-блоками, в связи с чем, основные возможности тюнеров не отличаются.

  • Сканирование каналов в любом указанном диапазоне, с любым заданным шагом
  • Фильтры деинтерлейса, в том числе, с удвоенной частотой кадров
  • Индивидуальные настройки для каждого канала: громкость, яркость, теплота, цветность, резкость, тип кодировки
  • Присвоение иконки для каждого канала
  • Детектор движения
  • Функция «Картинка-в-картинке» (PIP) при наличии в системе двух и более устройств видеозахвата
  • Захват кадров в формате BMP, GIF, JPG по таймеру или по нажатию кнопки
  • Опциональное отключение звука во время запуска программы, поиска или переключения каналов
  • Устранение краевых дефектов на изображении (масштабирование и обрезка краев)
  • Захват отдельных кадров с различными разрешениями
  • Программная поддержка записи в форматы AVI/DV/WMV/MPEG4 с любым установленным в системе кодеком
  • Возможность автоматического изменения имени файла.
  • Полная информация о захвате
  • Обработка записываемого изображения фильтрами
  • Возможность временной приостановки записи (для пропуска рекламы)
  • Возможность коррекции настроек (изменение яркости, контрастности и пр.) во время записи
  • Видео поверх рабочего стола
  • Трансляция по сети
  • Поддержка программы телепередач на неделю с возможностью закачки обновления
  • Отображение названия текущей телепередачи, а также времени начала и окончания данной передачи с указанием отрезка времени, прошедшего от начала
  • Возможность резервирования места на диске под запись фрагмента
  • Полностью русифицированный интерфейс
  • Аппаратное сжатие в MPEG1/2 режиме реального времени с битрейтом 1-15 Мбит/с
  • Поддержка постоянного (CBR) и переменного (VBR) битрейта при кодировании в MPEG1/2
  • Режим отложенного просмотра Timeshift с использованием аппаратного MPEG-энкодера
  • Аппаратный фильтр подавления шумов как при записи в MPEG1/2, так и при выводе несжатого потока
  • Обрезка заданного количества нижних строк при аппаратном сжатии
  • Поддержка Windows XP Media Center Edition 2005

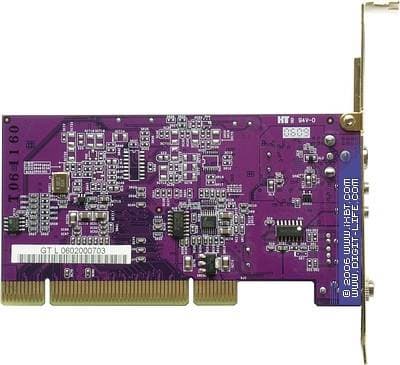

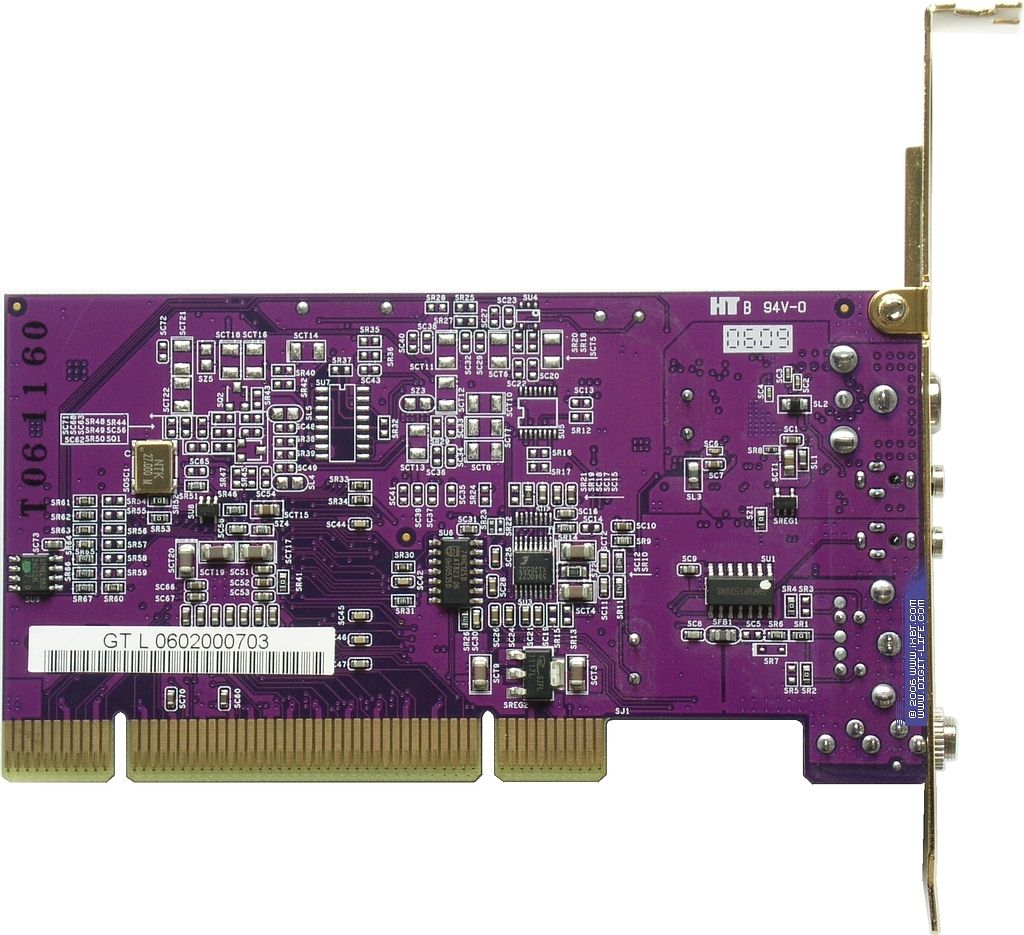

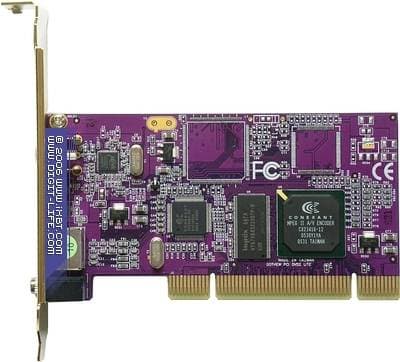

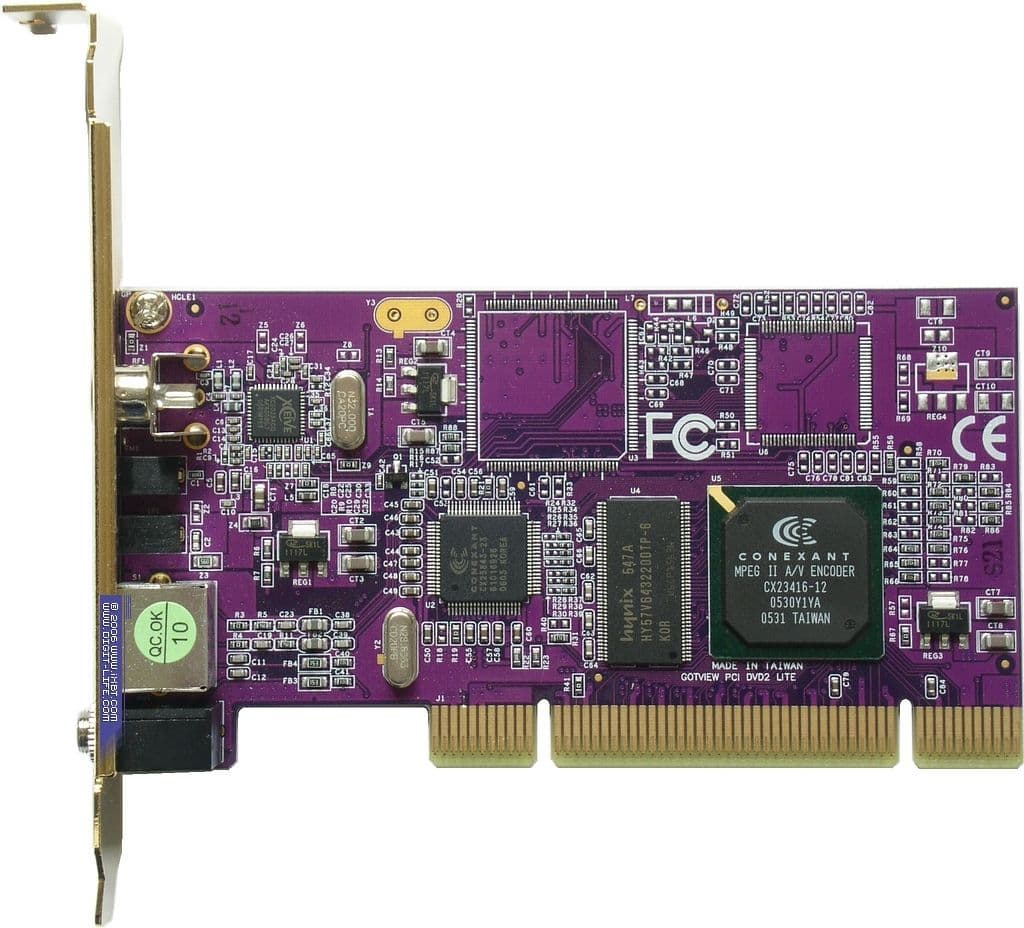

Компактность полупроводникового приёмника позволила сохранить стандартную длину платы при низкопрофильном дизайне. Традиционный фиолетовый цвет текстолита хорошо сочетается с позолоченной планкой.



В отличие от Compro VideoMate H900, ВЧ-блок XC2028 производства Xceive Inc. не имеет экранировки. Впрочем, референс-дизайн её не предусматривает.

10-битный CX25843-23 от Conexant Systems, Inc. поддерживает декодирование всех существующих стандартов стереозвука. Кроме того, в этих АЦП реализованы трёхполосный эквалайзер и регулировка баланса.

Во всех тюнерах от GOTVIEW, имеющих возможность аппаратного сжатия, используется MPEG1/2-энкодер Conexant CX23416. В нашем случае чип имеет ревизию 12.

Под буфер MPEG1/2-кодера используется модуль 6ns памяти производства Hynix Semiconductor ёмкостью 8 МБ.

Отметим, что в данный момент в тюнерах компании используются разные ревизии АЦП и MPEG1/2-энкодеров, в зависимости от партии, не совпадающие даже у одной модели.

Такие же, как у старшей модели, пустующие посадочные места на плате предназначены для микросхем аппаратного разделения яркостной и цветностной составляющих видеосигнала (работа подобных систем рассматривалась в обзоре Compro VideoMate X800).

Конфигурация тестового компьютера

  • Процессор Athlon 64 3800+ (Socket 939)
  • Системная плата Foxconn WinFast NF4UK8AA-8EKRS (чипсет NVIDIA nForce4 Ultra)
  • Оперативная память 2 ГБ (2×1024 МБ PC3200 Samsung)
  • Видеокарта HIS RADEON X1800XT
  • Звуковая карта Creative Sound Blaster Audigy 2ZS
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8 МБ
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8 МБ
  • DVD ROM Hitachi GD-7500BV
  • DVD ReWriter BENQ DW1640
  • DVD ReWriter NEC ND-3500A
  • Блок питания Thermaltake HPC-420-102 DF
  • Операционная система Windows XP Professional (SP2) ENG

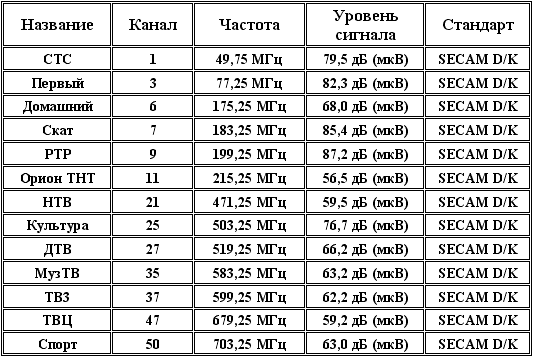

Список эфирных каналов при тестировании

Подключение

Коммутацию стандартной назвать нельзя. Подключение TV-антенны реализовано при помощи разъёма RCA (!). Переходник IEC — RCA предустановлен на плате, контакт в разъёме достаточно плотный. FM-антенна имеет разъём mini-jack 2,5 мм, обычно используемый для подключения ИК-датчиков. Усугубляет эту вакханалию наличие одного разъёма S-Video для подключения внешних видеоисточников (для захвата композитного сигнала также используется переходник). В такой ситуации неопытному пользователю могут помочь имеющиеся подписи к разъёмам.

После этого FM-антенна, лишённая привычных дипольных «усов», удивления не вызывает.

Установка и настройка

Меню установочного диска, по-прежнему, не предусматривает автоматизированной установки и удаления драйвера. Традиционно напомним о наличии на CD подробной документации в формате HTML, способной облегчить неопытным пользователям поиск ответов на возможные вопросы. Впрочем, динамика развития программы опережает обновление справочного файла.

При тестировании использовались драйвер версии 3.0.41.0 и программа GoTView PRO 4.0.0.480 beta 2.

После установки получаем устройство GGOTVIEW DVD2 Lite PCI Video Encoder в разделе Sound, video and game controllers

и иконку программы дистанционного управления в системном трее, по совместительству являющейся резидентной программой планировщика.

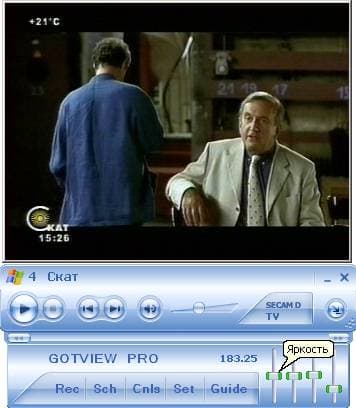

Подробное описание возможностей программы GoTView PRO можно найти в обзорах других продуктов GOTVIEW.

Несмотря на небольшой интервал с момента обзора PCI DVD2 Deluxe, коварные разработчики подкинули очередную порцию нововведений.

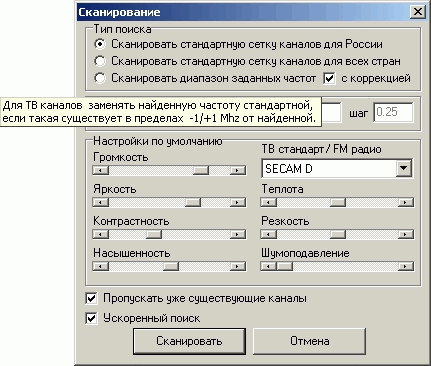

В меню сканирования каналов добавлены автоматическая коррекция частоты до ближайших стандартных значений и ускоренный поиск, экономящий время при отсутствии каналов с неуверенным приёмом.

В прошлый раз мы упустили из виду рейтинг, позволяющий сортировать каналы по количеству просмотров.

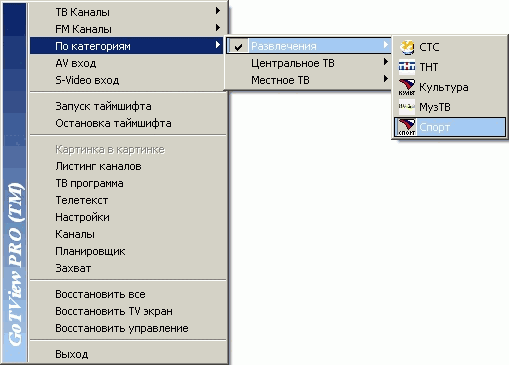

В новой версии эту возможность органично дополнила система категорий, значительно упрощающая навигацию при наличии большого количества каналов.

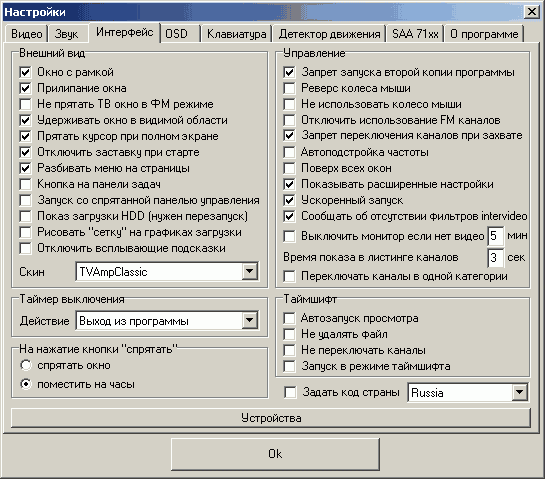

В настройках интерфейса добавилось переключение каналов в пределах одной категории.

Вместе с последними версиями GoTView PRO устанавливается бесплатный MPEG-декодер от DScaler, избавляющий от необходимости установки WinDVD Creator. Любителей экспериментов может заинтересовать возможность подключения любого стороннего декодера, параметры которого задаются в файле decoders.ini. В случае несовпадения описанных там значений (проверить их можно при помощи программы RadLight Filter Manager) можно отредактировать файл, либо добавить новый декодер вручную. Так, для отсутствующих на момент написания обзора фильтров от PowerDVD 6 добавляются следующие строки:

[Video14]
CLSID={8ACD52ED-9C2D-4008-9129-DCE955D86065}
Name=CyberLink Video Decoder (new clsid)
[Audio14]
CLSID={284DC28A-4A7D-442C-BC2E-D7480556E4D8}
Name=CyberLink Audio Decoder (new clsid)

В соответствии с новым порядковым номером редактируется пункт Preferences, то есть:

[Preferences]
Video=14
Audio=14

Список исправлений пополнился отключением автоматического разрешения для RAW фильтров ffdshow, избавляющим от потенциальных проблем с этим декодером при просмотре.

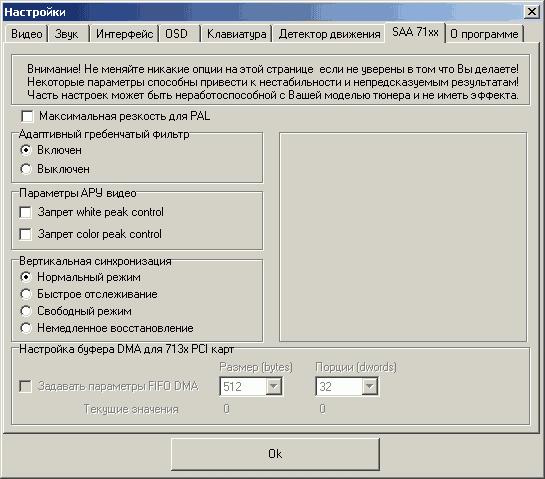

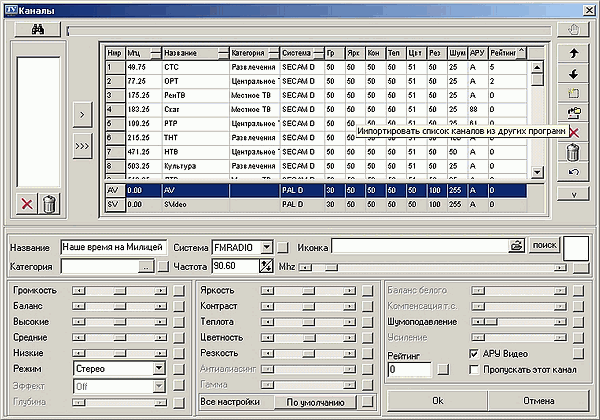

Для адептов тонкой настройки появились отключение адаптивного гребенчатого фильтра и возможность задать порог фазы Сomb фильтра CX25843 (чекбокс Максимальная резкость для PAL). Для доступа к этим опциям (не стоит пугаться надписи SAA 71xx, это всего лишь дань традициям) служит параметр AdvancedMode=1 в файле локальных настроек settings.ini.

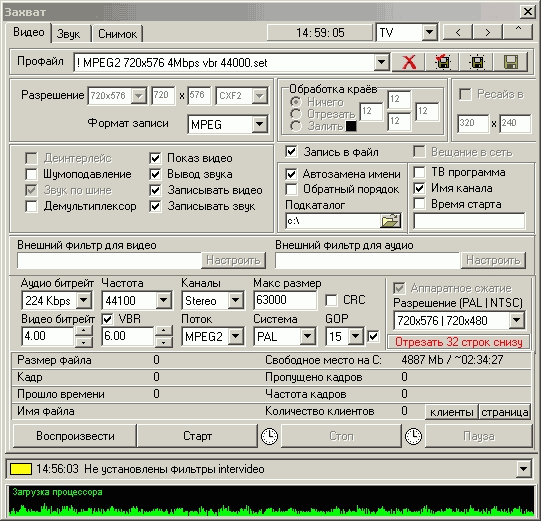

К уникальной возможности обрезки 8 и 32 строк в нижней части изображения при аппаратной записи добавились давно ожидаемые регулировки пикового битрейта для VBR в MPEG1/2 и параметров GOP.

Качество

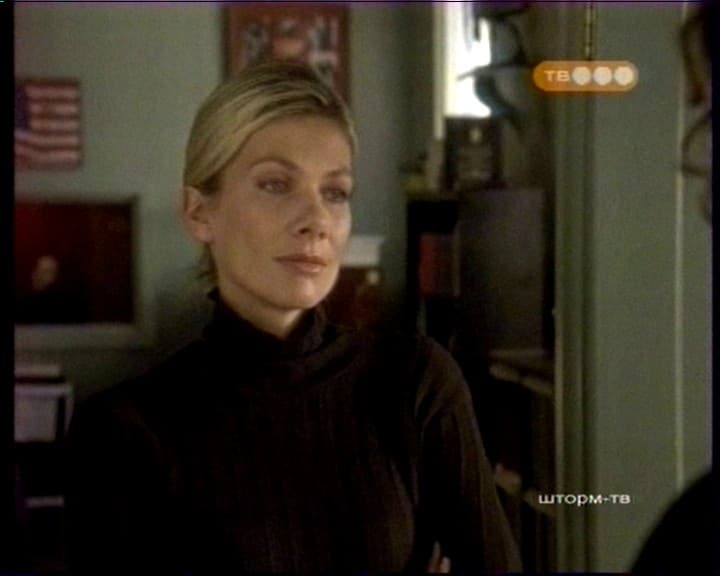

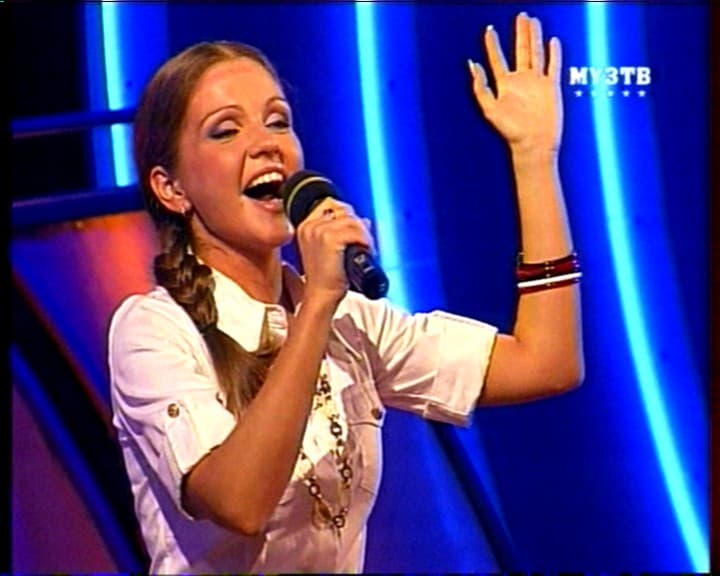

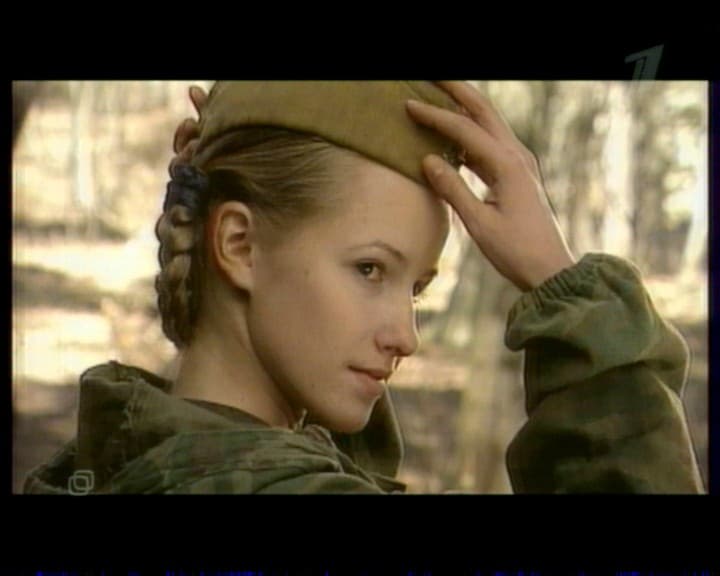

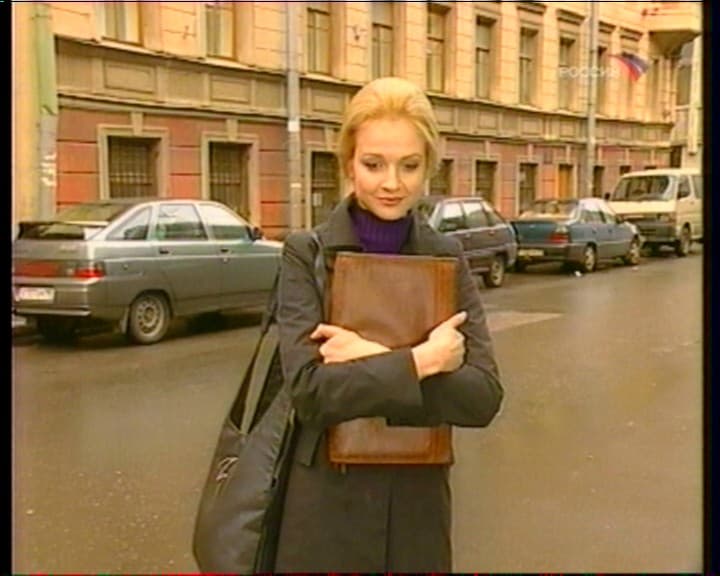

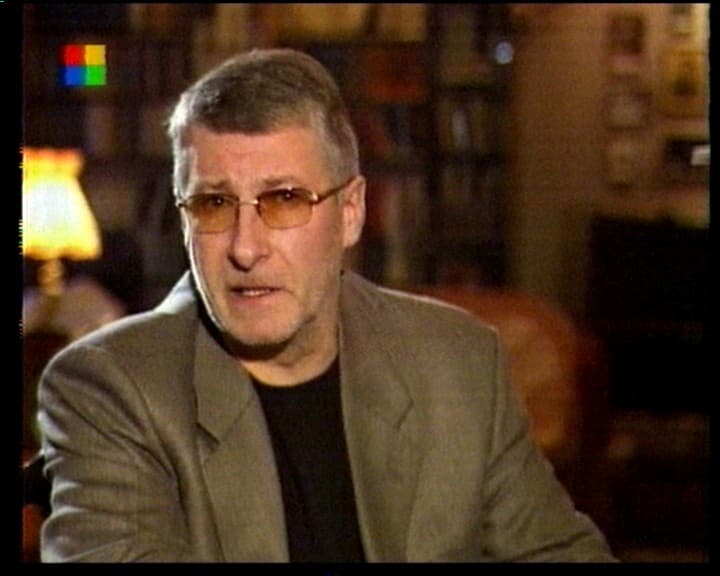

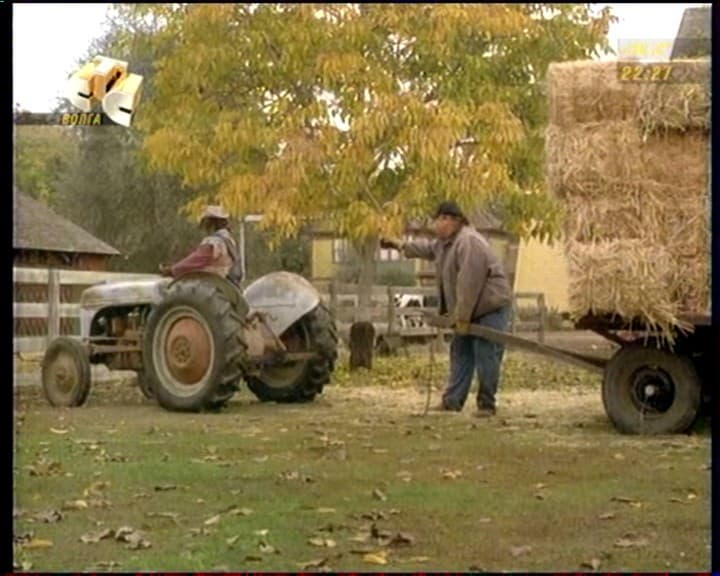

Качество приёма в моих условиях можно расценить как неплохое. Разве что, субъективно по этому параметру GOTVIEW PCI DVD2 Lite немного уступил Compro VideoMate H900. Возможно, это обусловлено разным подходом к подключению антенны, F-Connector у H900 закономерно обеспечивает лучший контакт, нежели дополнительный переходник у PCI DVD2 Lite. Расставить точки над «ё» в сравнении этих моделей мы сможем, дождавшись результатов следующей статьи из нашего цикла, посвящённого исследованию чувствительности. Впрочем, минорные отличия компенсируются аппаратным шумоподавлением, результат работы которого можно оценить по приведённым ниже скриншотам (слева — шумоподавление отключено).

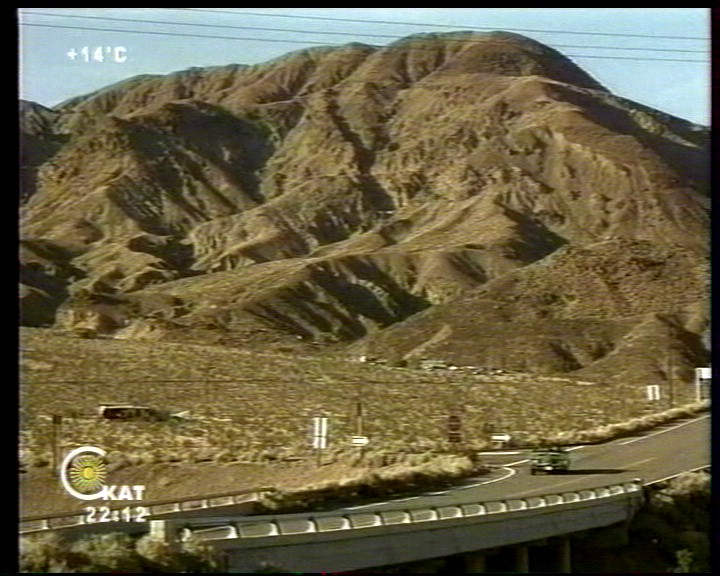

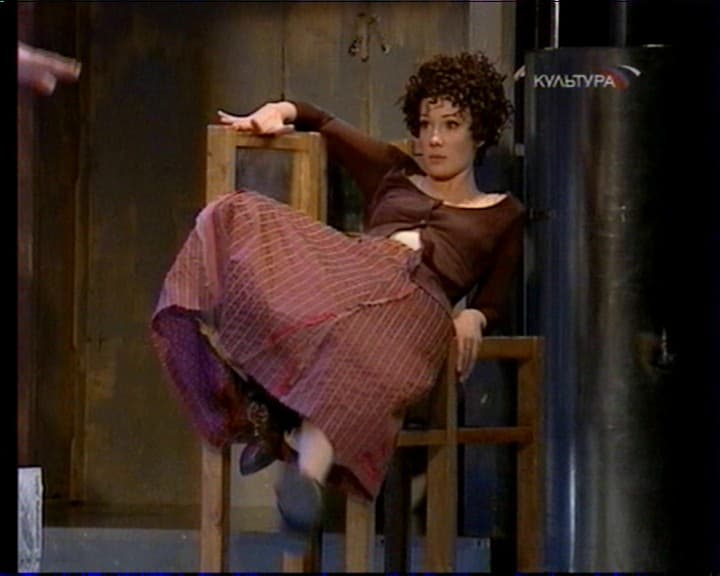

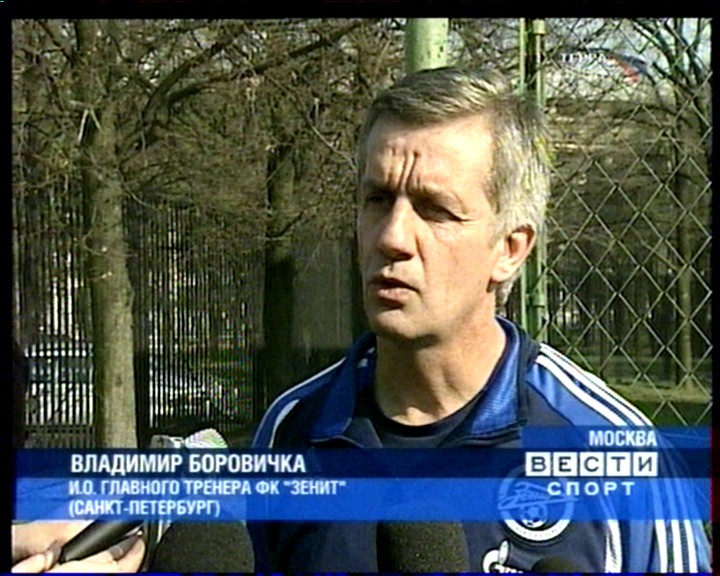

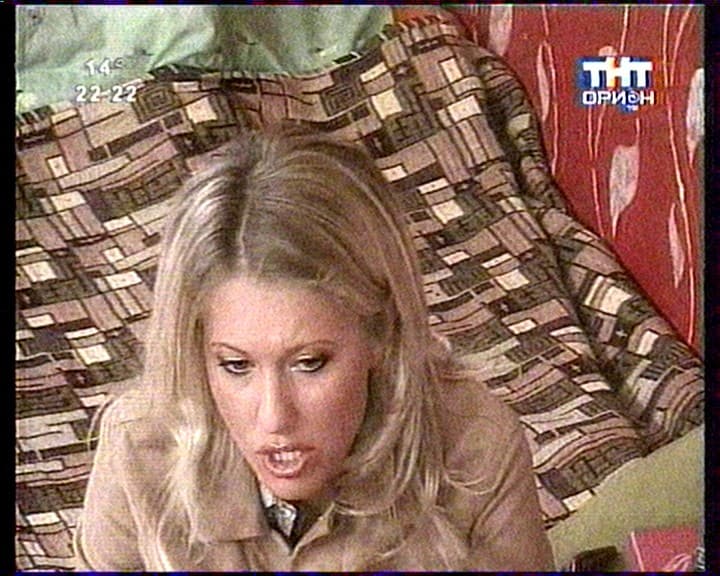

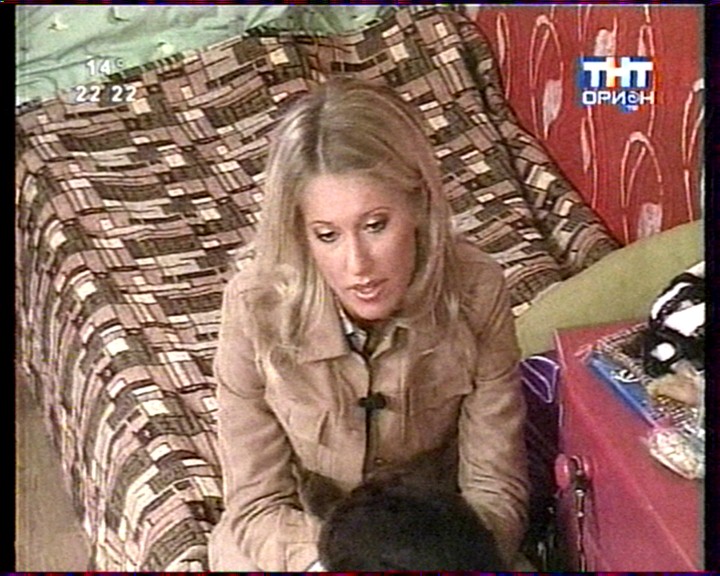

Эффективная работа аппаратного шумоподавления и поддержка аппаратного деинтерлейсинга (при подготовке скриншотов использовался алгоритм Vector Adaptive, обеспечивающий хорошую чёткость) позволяют добиться высокого качества изображения.

Записанные видеофрагменты продолжительностью 5 секунд доступны по следующим ссылкам:

К стабильности работы со штатным ПО и с интерфейсом Windows XP Media Center Edition 2005 претензий во время тестирования не возникло. Наличие в драйвере автоматического определения системы цветности позволяет использовать Windows XP MCE при наличии каналов с разными стандартами. Для облегчения доступа к настройкам тюнера при работе с этой OS служит утилита TunerTray, доступная на сайте разработчика.

PCI-тюнеры от GOTVIEW одними из первых среди моделей с аппаратным сжатием получили драйверы с поддержкой Windows XP 64x Edition. Драйвер для USB2.0 DVD Deluxe в настоящее время находится в стадии доработки.

Отмеченный в обзоре Compro VideoMate H900 эффект ухудшения качества изображения на некоторых каналах при переключении TV-FM-TV проявился и у PCI DVD2 Lite. Похоже, что причиной этого, всё-таки, является логика работы XC2028. Решение прежнее — незначительное ослабление телевизионного сигнала, как правило, не способное заметно повлиять на качество. Оговоримся, что это явление зависит от локальных условий приёма, так что вероятность столкнуться с ним относительно невелика.

FM-тюнер

Программа имеет общий интерфейс для TV- и FM-режимов. Список FM-станций объединён с телевизионными каналами, поиск также осуществляется аналогичным образом.

В том, что касается поиска, PCI DVD2 Lite оказался полной противоположностью VideoMate H900, предельно лаконичный список найденного потребовал ручного добавления почти всех радиостанций.

В целом приемлемое качество приёма в FM-режиме, всё-таки, не дотягивает до лучших результатов в моих условиях. Возможно, это заслуга прилагаемой антенны.

Качество звука заслуживает хорошей оценки (скачать фрагмент 1, 486 КБ и фрагмент 2, 466 КБ, MP3, 192 Кбит/с, 48 кГц).

Отмеченная в обзоре PCI DVD2 Deluxe задержка при переключении радиостанций, по заявлению разработчиков, обусловлена совместимостью с Windows XP MCE. Причина, конечно, более чем уважительная, но, к сожалению, не объясняющая отсутствия подобного у конкурирующих моделей.

Пульт ДУ

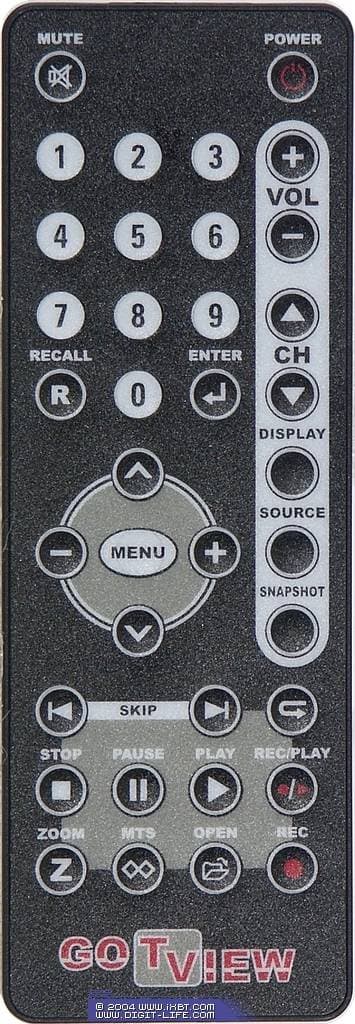

Пульт знаком нам по GOTVIEW PCI DVD. Слим-дизайн и стандартные размеры обеспечивают неплохую эргономику, а мембранные кнопки гарантируют отсутствие внутреннего загрязнения. Пульт работает от прилагаемой батарейки CR2025 3V.

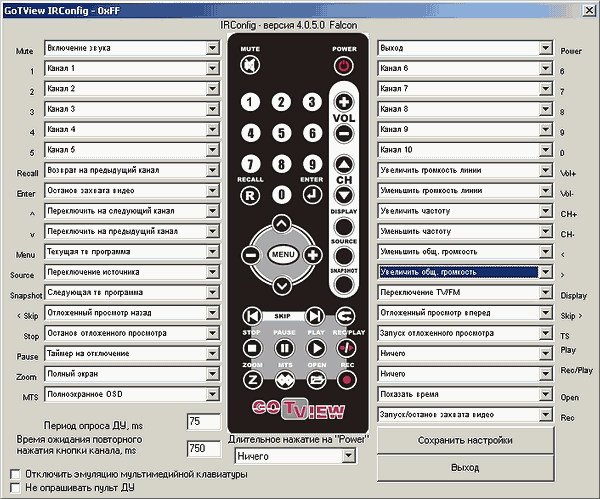

Поддерживается самостоятельная настройка кнопок пульта.

Не стоит забывать об эмуляции функций мультимедийных клавиатур и сочетаний клавиш, позволяющих использовать пульт в сторонних приложениях, таких как MS MediaPlayer, Zoom Player, BSPlayer, Winamp и т. д. На случай предотвращения потенциальных конфликтов в настройках предусмотрено отключение этой функции.

Выводы

Работа со всеми существующими видео- и аудиостандартами, аппаратная поддержка MPEG-1/2 с использованием ее возможностей для борьбы с шумом при выводе несжатого видеопотока, поддержка аппаратного деинтерлейсинга а также хорошее качество изображения и звука заслуживают награды нашего сайта за оригинальный дизайн.

Original Design - награда за уникальный дизайн модели

Плюсы

  • Хорошее качество приёма как в TV-, так и в FM-режиме
  • Отличное качество изображения и звука
  • Поддержка всех используемых аудиостандартов
  • Аппаратная поддержка MPEG1/2
  • Поддержка постоянного (CBR) и переменного (VBR) битрейта при кодировании в MPEG1/2
  • Timeshift с использованием аппаратного MPEG-энкодера
  • Обрезка заданного количества нижних строк при аппаратном сжатии
  • Аппаратный фильтр подавления шумов с индивидуальной настройкой для каждого канала
  • Программная поддержка сторонних кодеков
  • Индивидуальная настройка системы цветности для каждого канала
  • Индивидуальные настройки видео- и аудиопараметров для каждого канала
  • Поддержка аппаратного деинтерлейсинга
  • Возможность подключения сторонних фильтров Direct Show и DirectX Media Objects как при просмотре, так и при записи
  • Полноценная функция «Картинка-в-картинке» (при наличии второго устройства видеозахвата)
  • Многоканальный предварительный просмотр
  • Воспроизведение видео поверх рабочего стола
  • Детектор движения
  • Поддержка ТВ-программы
  • Трансляция по сети
  • Timeshift в планировщике
  • Возможность отключения компьютера после окончания записи
  • Возможность использования пульта ДУ для работы с другими приложениями
  • Русскоязычный интерфейс
  • Поддержка Windows XP MCE 2005
  • Поддержка Windows XP 64x Edition
  • Наличие в комплекте поставки дополнительного ПО

Минусы

  • Подключение TV-антенны через переходник
  • Неудачная FM-антенна в комплекте поставки

Выход GOTVIEW PCI DVD2 Lite является в какой-то мере знаковым событием. Как и предполагалось, после своего появления этот тюнер стал наиболее доступным устройством с поддержкой аппаратного сжатия в MPEG1/2. Разницу в цене между ним и такими моделями, как AVerTV Studio Model 507 или Behold TV 507 RDS трудно назвать принципиальной. Конечно, PCI DVD2 Lite не лишён некоторых недостатков, но во многих случаях выбор между ним и немного уступающим по цене тюнером без аппаратного сжатия представляется очевидным. Осталось только дождаться появления в розничной продаже Compro VideoMate H900 и его окончательной цены, чтобы узнать, найдётся ли в столь уютной рыночной нише ещё одно местечко.



Для наглядности приведём сравнение цен с основными конкурентами в этой ценовой категории.

Средняя текущая цена (количество предложений) GOTVIEW PCI DVD2 Lite в московской рознице: Н/Д(0)

Средняя текущая цена (количество предложений) Compro VideoMate H900 в московской рознице: Н/Д(0)

Средняя текущая цена (количество предложений) AVerTV Studio Model 507 в московской рознице: Н/Д(0)

Средняя текущая цена (количество предложений) Behold TV 507 RDS в московской рознице: Н/Д(0)

P. S.: По информации, полученной от производителя перед выходом обзора, следующие партии GOTVIEW PCI DVD2 Lite будут комплектоваться дипольной FM-антенной.
