Compro VideoMate H900 — TV- и FM-тюнер с поддержкой аппаратного сжатия в MPEG1/2 на базе нового одночипового решения от Conexant Systems




Все великое было достигнуто энтузиастами.
Ралф Уолдо Эмерсон

2005 год в индустрии компьютерных TV-тюнеров по праву может считаться годом схемотехнических новинок. Разработчики комплектующих предоставили компаниям, производящим конечные устройства, не только эволюционные обновления, такие как классические ВЧ-блоки серии Mk5 от Philips Electronics, но и достойные альтернативы привычным компонентам. Речь идёт о полупроводниковых приёмниках, разработанных малоизвестной до этого калифорнийской компанией Xceive Inc., наконец-то, в полной мере продемонстрировавших возможности этой технологии. От ВЧ-блоков классической компоновки современные полупроводниковых селекторы отличаются универсальностью (поддерживаются все существующие стандарты), компактностью, меньшим энергопотреблением, а также одновременной поддержкой как аналогового, так и цифрового вещания. К тому же, меньшая себестоимость позволяет расширить функциональность тюнеров при несущественном увеличении розничной цены. Речь идёт о набирающей всё большую популярность поддержке аппаратного сжатия в MPEG1/2. И здесь на сцене появляется ещё одна относительно новая разработка — микросхема CX23418 от Conexant Systems, Inc., сочетающая АЦП и аппаратный MPEG1/2-кодировщик. Справедливости ради уточним, что в настоящее время CX23418 не является единственным одночиповым решением. Практически одновременно с Conexant подобный подход был использован ATI Technologies Inc. при разработке THEATER 550 PRO. К сожалению, отсутствие поддержки SECAM вывело THEATER 550 PRO из сферы интересов российских потребителей.

Тайваньская компания Compro Technology стала одним из первых производителей, анонсировавших новые модели TV-тюнеров на базе ВЧ-блоков Xceive. Мы уже уделили внимание VideoMate U880 и VideoMate X800 (появившаяся в продаже ревизия X500 существенно отличается от рассмотренного одновременно с X800 инженерного образца, поэтому мы постараемся в скором времени вернуться к финальному дизайну этой модели). Инженерам Compro Technology не впервой примерять на себя лавры первопроходцев, вот и VideoMate H900 стал первым в мире серийным тюнером на базе CX23418.

Комплект поставки

Оформление коробки напоминает X800. Надпись «Адаптировано для Украины и России» напоминает о том, что покупатель вправе рассчитывать на руководство пользователя и интерфейс программ на соответствующих языках.

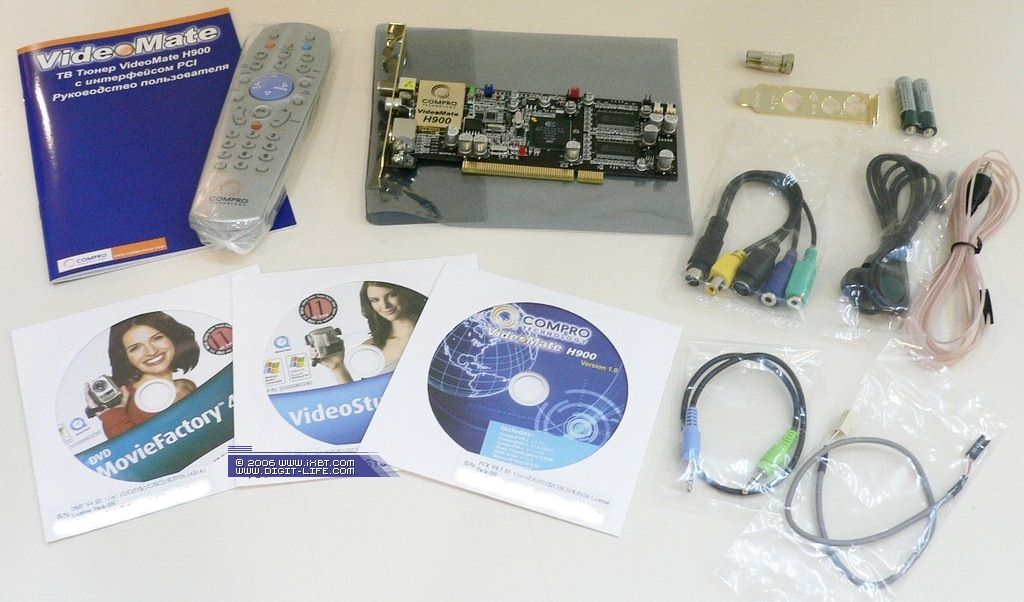

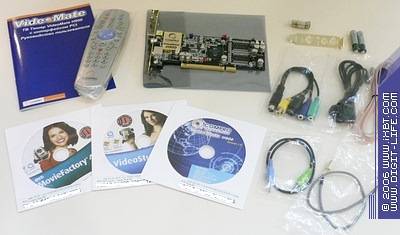

Комплект поставки совпадает с таковым у X500 и X800 и включает в себя следующее:

  • Тюнер
  • Дополнительная планка для установки в низкопрофильные корпуса
  • Пульт ДУ
  • Выносной датчик пульта ДУ

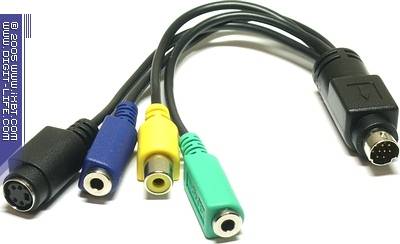

  • Переходник Mini-DIN 9-pin — S-Video (вход) + RCA (композитный видеовход) + mini-jack (аудиовход) + mini-jack (аудиовыход)
  • Кабель mini-jack — mini-jack для подключения к линейному входу звуковой карты
  • Кабель для подключения к дополнительному разъему звуковой карты
  • Кабель для подключения к разъему питания материнской платы
  • Переходник IEC — F-Connector
  • FM-антенна
  • Руководство пользователя
  • 3 CD с драйверами и программным обеспечением

Как и X500/X800, H900 комплектуется такими дополнительными программами как

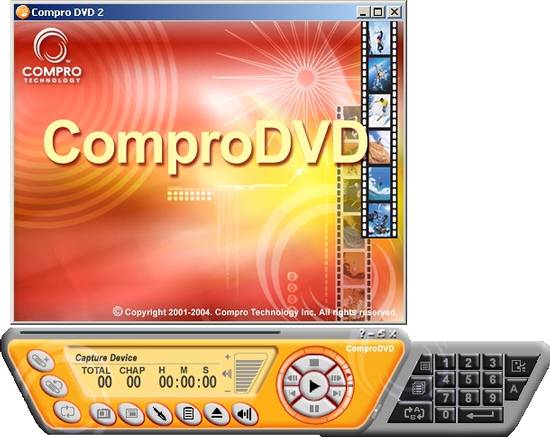

фирменный DVD-проигрыватель ComproDVD 2,

Ulead Photo Explorer 8.5 SE от Ulead Systems,

Ulead DVD MovieFactory 4 SE для создания собственных VCD, SVCD или DVD и Ulead VideoStudio 9 SE для захвата и редактирования видео.

Программы имеют серийные номера, указанные на конвертах с дисками.

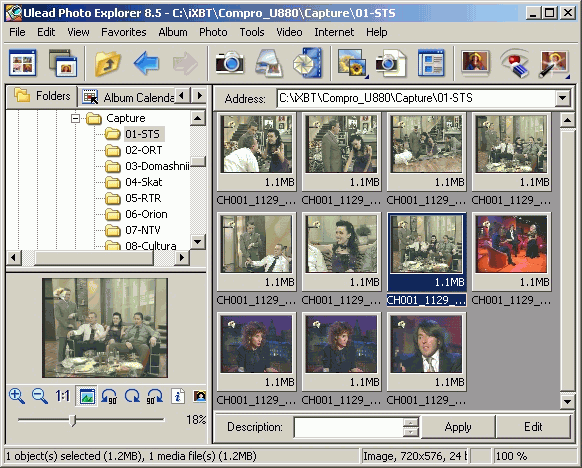

Отметим, что благодаря наличию аппаратного MPEG1/2-кодера, установка Ulead Photo Explorer 8.5 SE, фильтры из состава которого используются на других моделях при работе штатной программы Compro PVR 2, необязательна.

Конструкция и спецификации

Для VideoMate H900 заявлены следующие спецификации:

  • Поддержка PAL/SECAM/NTSC
  • Поддержка декодирования всех существующих звуковых стандартов (BTSC, EIAJ, A2, NICAM, FM/AM Mono)
  • Поддержка разрешений 720x480 (full D1), 640x480, 640x288, 640x240, 352x480 (Half D1), 352x288, 352x240 (SIF), 320x240, 240x180, 240x176,176x144, 160x120
  • Аппаратное кодирование в соответствии со стандартами ISO/IEC 13818-2 (MPEG2) и ISO/IEC 11172-2 (MPEG1)
  • Поддержка программного сжатия любым установленным в системе кодеком
  • Функция «Картинка-в-картинка/Картинка-вне-картинки»
  • Технология непосредственного управления питанием компьютера Power Up Scheduled Recording
  • FM-радио с поддержкой записи в mp3
  • Режим отложенного просмотра Timeshift с использованием аппаратного сжатия
  • Поддержка Windows XP Media Center Edition 2005

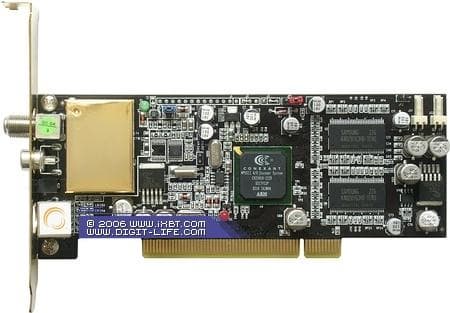

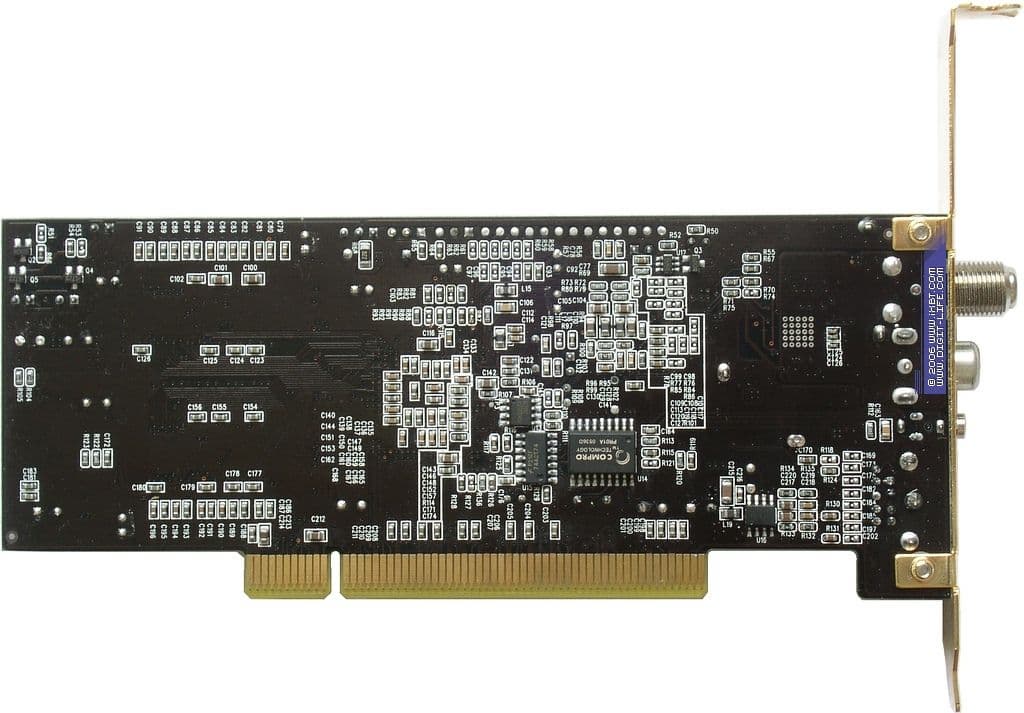

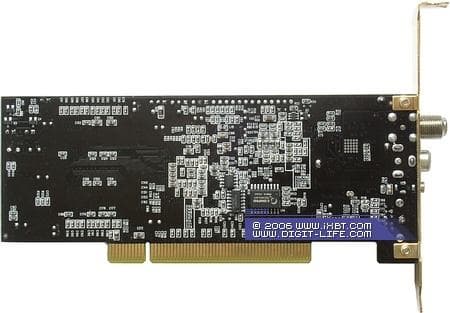

В продолжение традиций X500/X800, тюнер имеет низкопрофильный дизайн. В данном случае дополнительным аргументом в пользу такого подхода является использование устройства в мультимедийных компьютерах, «упакованных» в компактные корпуса. Тёмно-коричневый цвет текстолита, позолоченная планка и кожух ВЧ-блока должны понравиться ценителям внешнего вида.

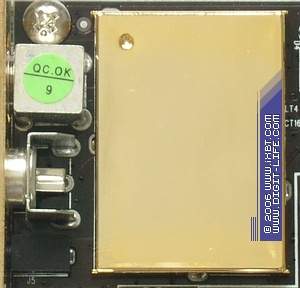

ВЧ-блок XC2028 производства Xceive Inc. у Compro H900 имеет экранирующий корпус. Скажется ли это на качестве приёма, мы попробуем оценить в следующем материале, посвящённом исследованию чувствительности.

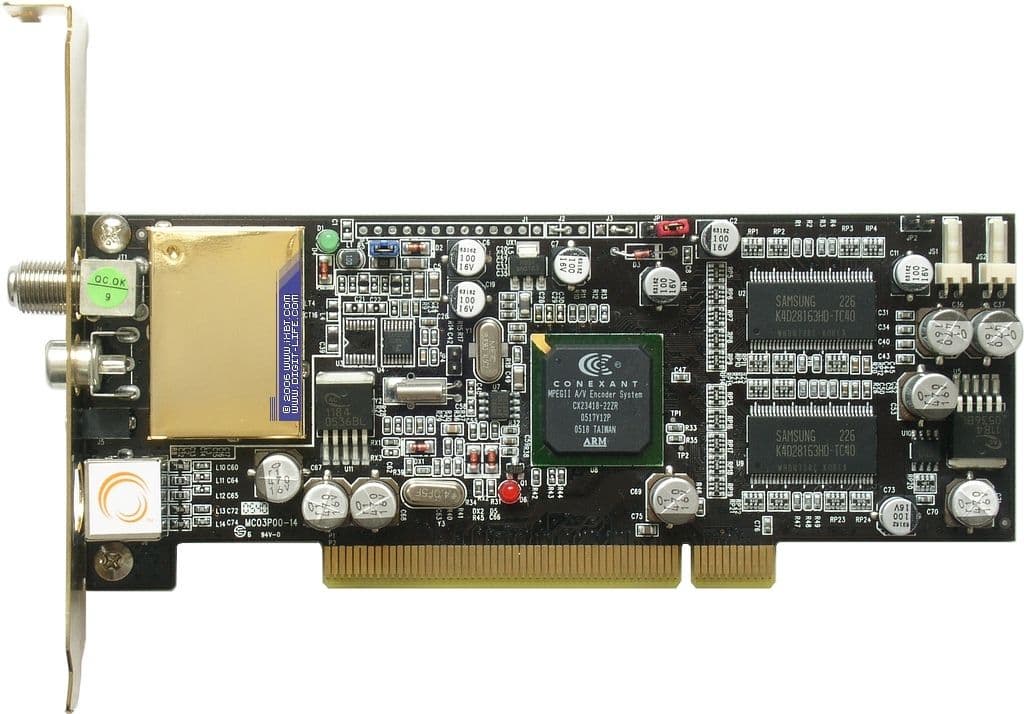

Как мы уже говорили, на плате установлен 10-битный АЦП+MPEG1/2-энкодер Conexant CX23418. Чип имеет ревизию 22ZR. Теоретически, возможности CX23418 почти не отличаются от широко распространённой связки CX2584x+CX23416. Разве что, уменьшен максимальный битрейт при кодировании звука — 384 кбит/с против 448 кбит/с. Впрочем, как для аналогового телевидения, так и для захвата с внешних устройств даже 384 кбит/c в большинстве случаев является избыточным значением. Кроме того, для CX23418 заявлена поддержка коррекции временных искажений Time Base Correction (TBC). Данная технология предназначена для уменьшения горизонтального дрожания, вызванного неравномерностью движения плёнки, что позволяет получить лучшие результаты при захвате с видеокассет. Однако не будет делать поспешных выводов, соответствующий параметр имеется и в драйвере CX23416, несмотря на отсутствие упоминания о нём в описании чипа.

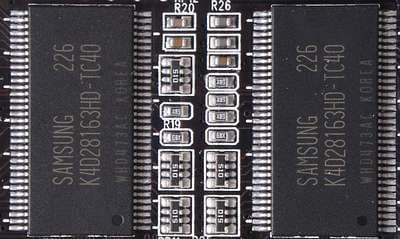

H900 стал первым аналоговым тюнером, оснащённым 32 Мб (!) DDR-памяти (!!) в двух модулях от Samsung.

Конфигурация тестового компьютера

  • Процессор Athlon 64 3800+ (Socket 939)
  • Системная плата Foxconn WinFast NF4UK8AA-8EKRS (чипсет NVIDIA nForce4 Ultra)
  • Оперативная память 2 Гб (2х1024 Мб PC3200 Samsung)
  • Видеокарта HIS RADEON X1800XT
  • Звуковая карта Creative Sound Blaster Audigy 2ZS
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8 Мб
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8 Мб
  • DVD ROM Hitachi GD-7500BV
  • DVD ReWriter BENQ DW1640
  • DVD ReWriter NEC ND-3500A
  • Блок питания Thermaltake HPC-420-102 DF
  • Операционная система Windows XP Professional (SP2) ENG

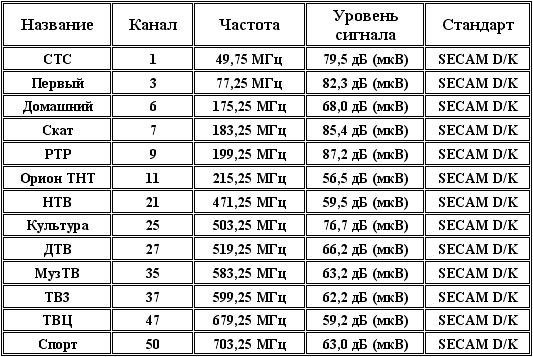

Список эфирных каналов при тестировании



Подключение

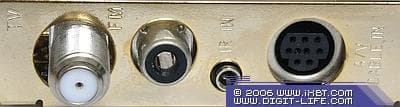

VideoMate H900 имеет разъём типа F-Connector, антенны с IEC-разъёмом подключаются через переходник. Для подключения FM-антенны используется разъем RCA.

Звук передаётся по PCI, однако аудиовыход на прилагаемом переходнике позволяет задействовать линейный вход звуковой карты. Соответствующий кабель также входит в комплект поставки.

Красный джампер JP1 на плате предназначен для прекращения работы функции удалённого включения компьютера при помощи пульта ДУ. 1-2 — включено (по умолчанию), 2-3 — отключено. В случае нехватки питания для включения (компьютер не загружается с установленным тюнером) рекомендуется удалить синий джампер. В этом случае также рекомендуется отключить функцию удалённого включения.

Настройка

При тестировании использовались драйвер версии 1.1.57.5, Compro PVR 2.1.7.4 и Compro FM 2.1.2.7.

После установки получаем устройство VideoMate H900 Video Capture в разделе Sound, video and game controllers.

В системном трее появляются иконки планировщика и программы дистанционного управления.

Возможности и настройки программы CompoPVR 2 были описаны в обзорах Compro VideoMate U880 и VideoMate X500/X800. Однако в последних версиях программы появилось несколько изменений, достойных упоминания.

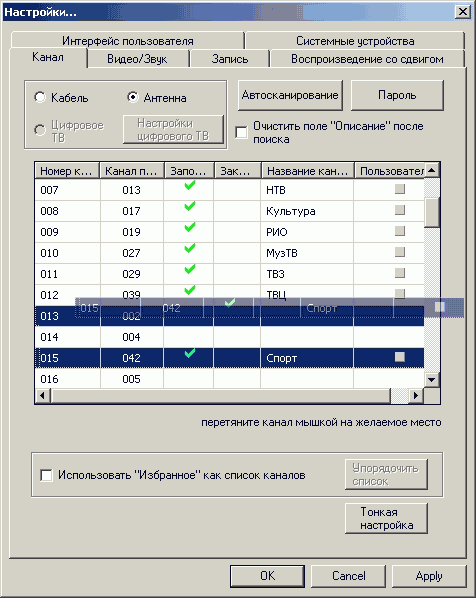

Список каналов, наконец-то, получил возможность сортировки, изящно организованной при помощи перетаскивания мышью с нажатой левой кнопкой.

Осталось реализовать поиск по частоте и объединенный список антенных и кабельных каналов, после чего любые претензии к этой части работы штатного ПО можно будет считать необоснованными. Мы не раз отмечали скорость и точность сканирования полупроводниковых ВЧ-модулей от Xceive. Поиск обнаружил все мои реально существующие каналы.

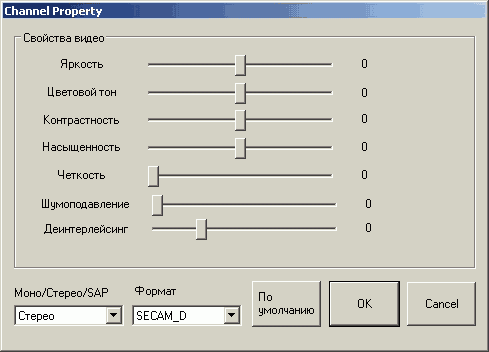

Расширился список индивидуальных настроек для каждого канала. К яркости, цветности, контрастности, насыщенности, чёткости и стандарту цветности добавились шумоподавление и деинтерлейсинг. С одной стороны, индивидуальная настройка последнего параметра пока ещё нигде не встречалась, с другой — разницу между положениями ползунка, отличающимися от полного отключения заметить достаточно трудно.

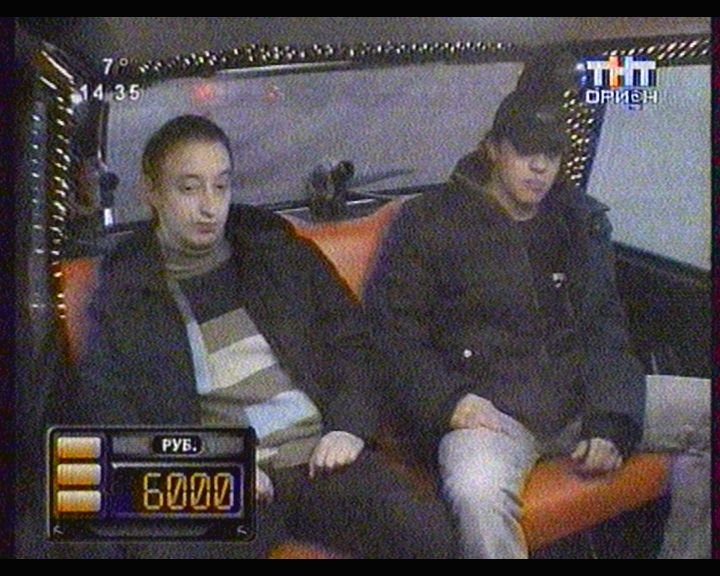

В отличие от тюнеров производства Compro без поддержки аппаратного сжатия, использующих программные средства борьбы с шумом на базе кодеков от Ulead Systems, устанавливаемых с программой Ulead Photo Explorer, у H900 для этой цели задействованы эффективные алгоритмы CX23418. Результат этого подхода можно оценить на конкретном примере.

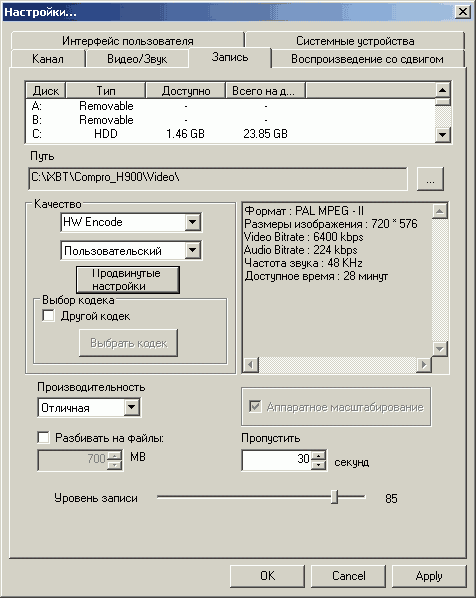

В настройках записи закономерно появился выбор аппаратного кодирования.

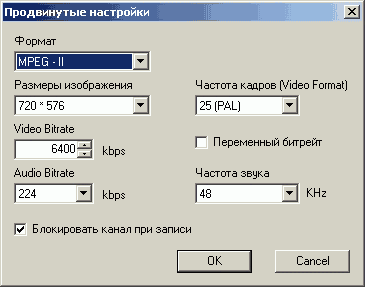

Кроме нескольких предустановленных профилей возможна ручная настройка таких параметров, как разрешение, аудио- и видеобитрейт (постоянный CBR или переменный VBR) и частота дискретизации звука. Здесь же находится опция блокировка канала при записи.

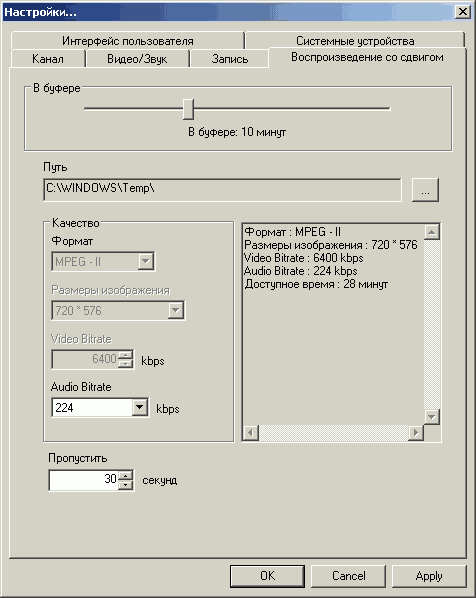

В настройках отложенного просмотра Timeshift для изменения доступен только аудиобитрейт, остальные параметры заблокированы на 720×576 6400 Кбит/с. Щедро, конечно, иногда не помешало бы и уменьшить.

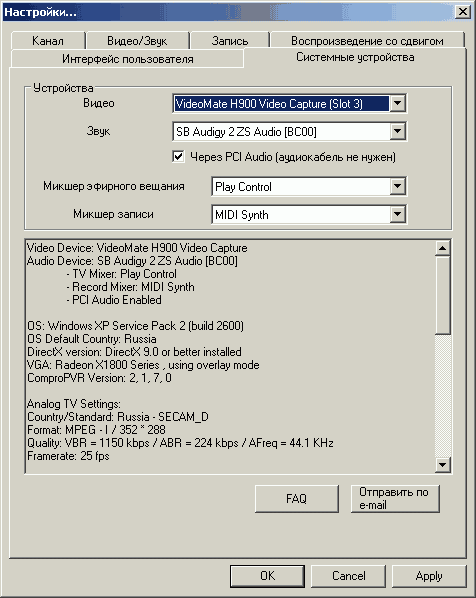

Опция передачи звука по PCI получила соответствующий чекбокс Через PCI Audio. Отметим, что использование внешнего аудиокабеля не влияет на передачу звукового потока по PCI в режиме Timeshift и при аппаратной записи в MPEG1/2.

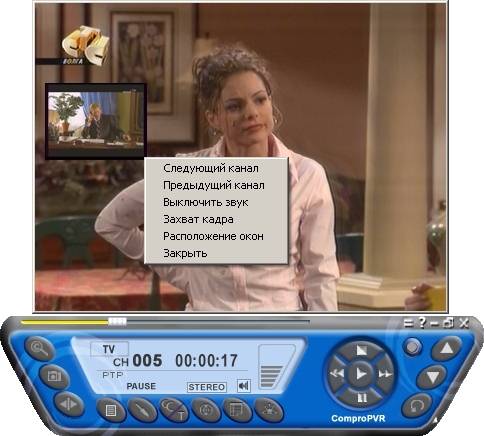

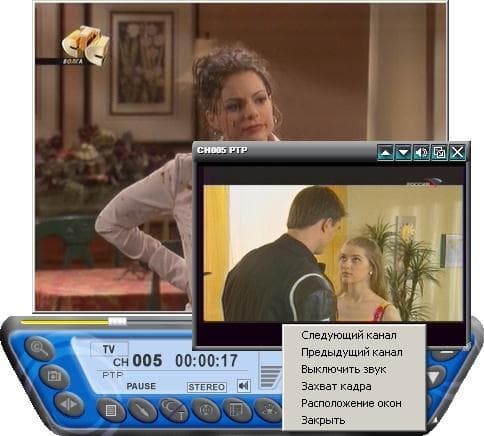

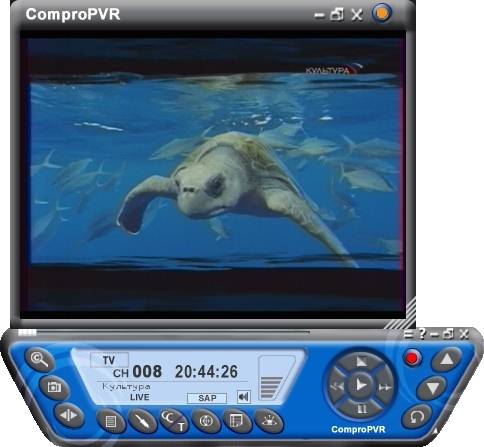

Новыми возможностями последних версий Compro PVR 2 стали вывод изображения на рабочий стол и режим PIP/POP (Picture in Picture/Picture out Picture). Если первое в особых комментариях не нуждается, то режим «Картинка-в-картинке/Картинка-вне-картинки» требует определённых пояснений. Разумеется, полноценного просмотра двух каналов при наличии одного приёмника ожидать не стоит, так же как у AVerMedia и Leadtek, второе окно используется для воспроизведения видеофайлов.



Однако в отличие от вышеуказанных производителей, запретить использование этого режима по умолчанию пока невозможно, при необходимости приходится закрывать второе видеоокно. К тому же, не помешала бы возможность одновременной работы Timeshift и просмотра подобно тому, как это реализовано в ПО от Leadtek.

Качество

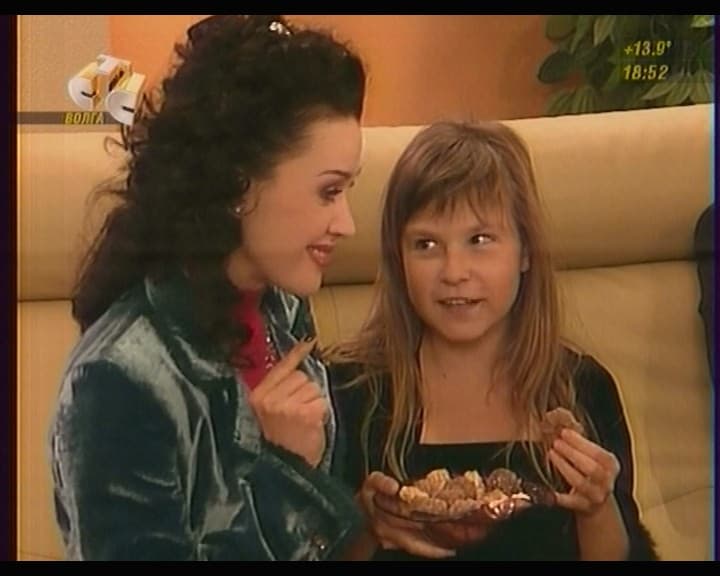

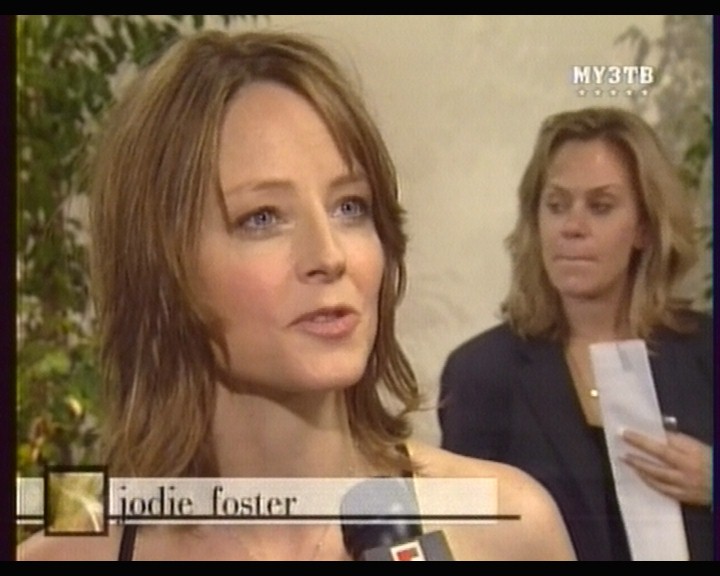

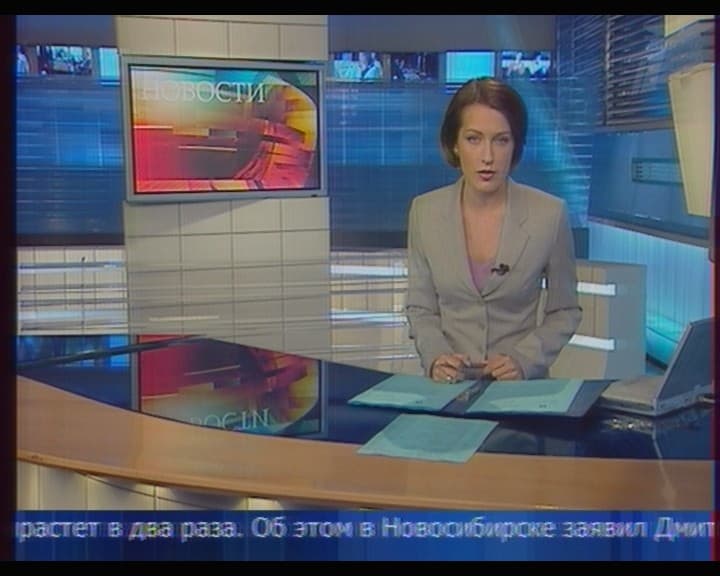

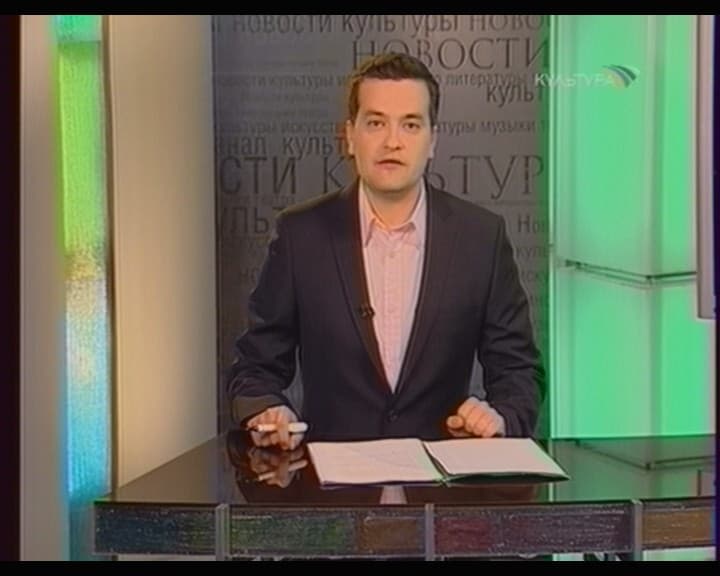

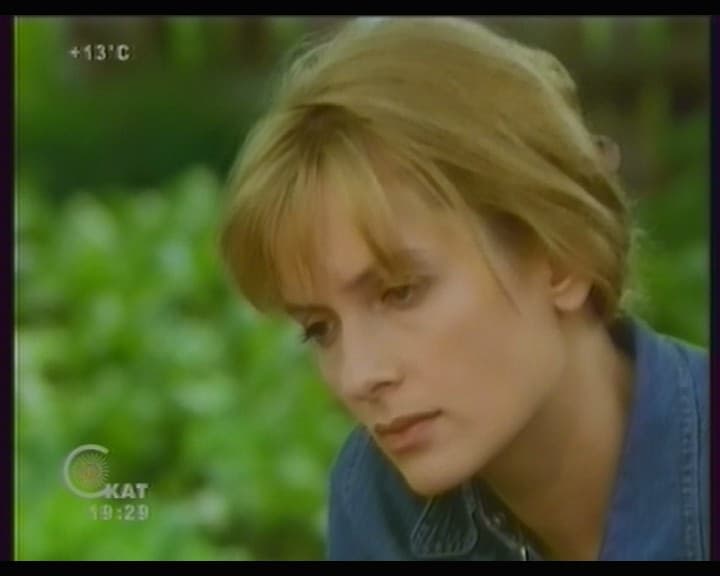

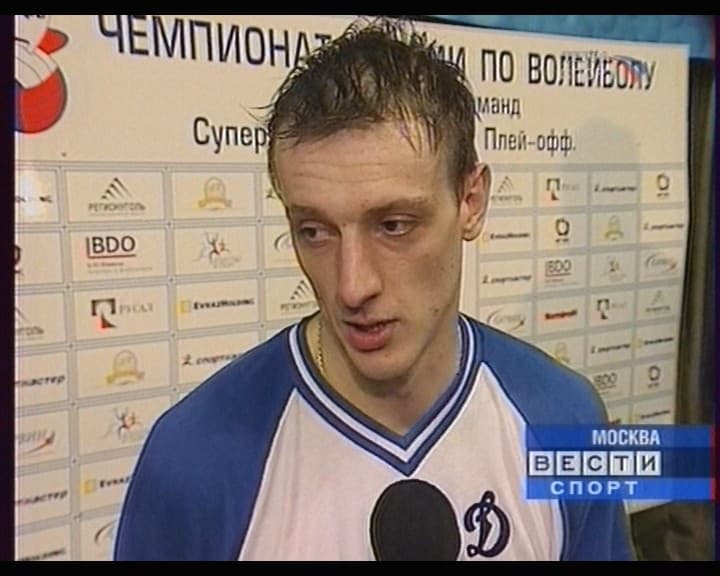

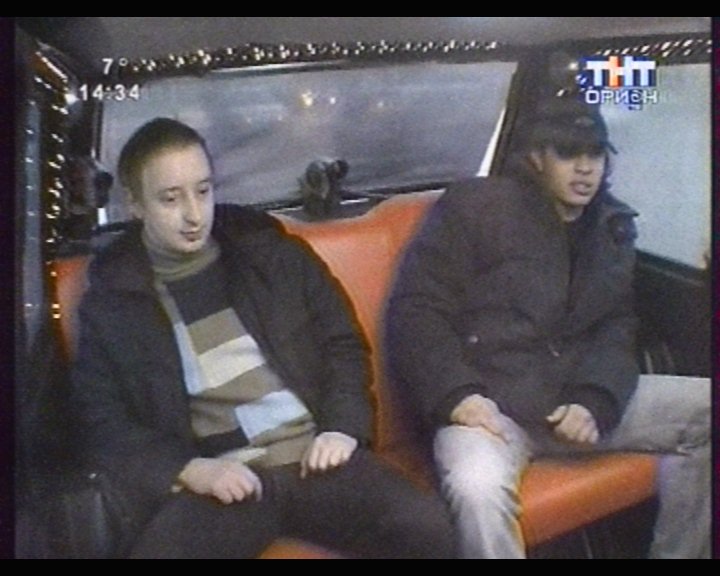

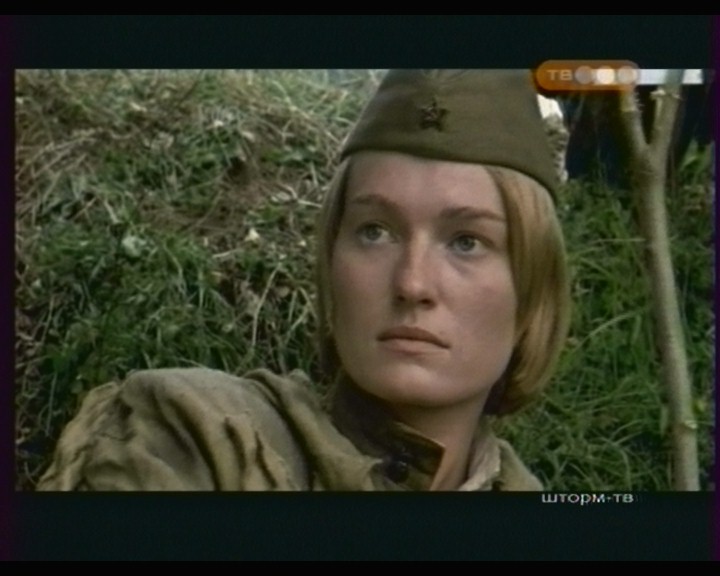

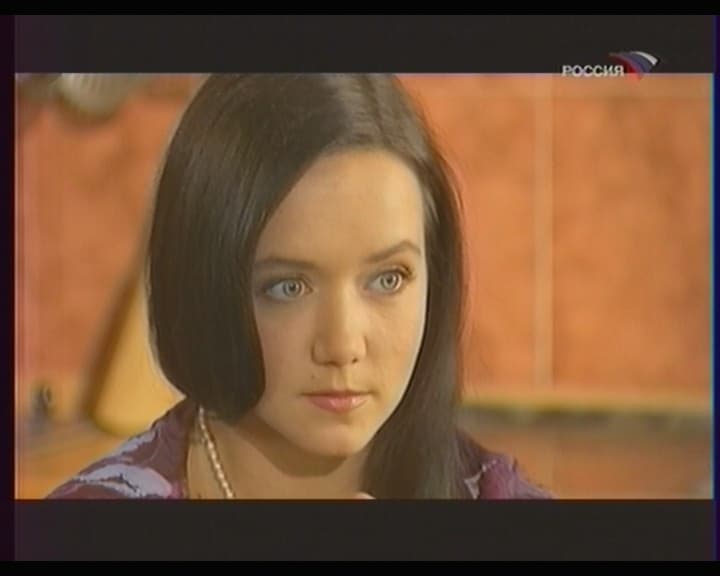

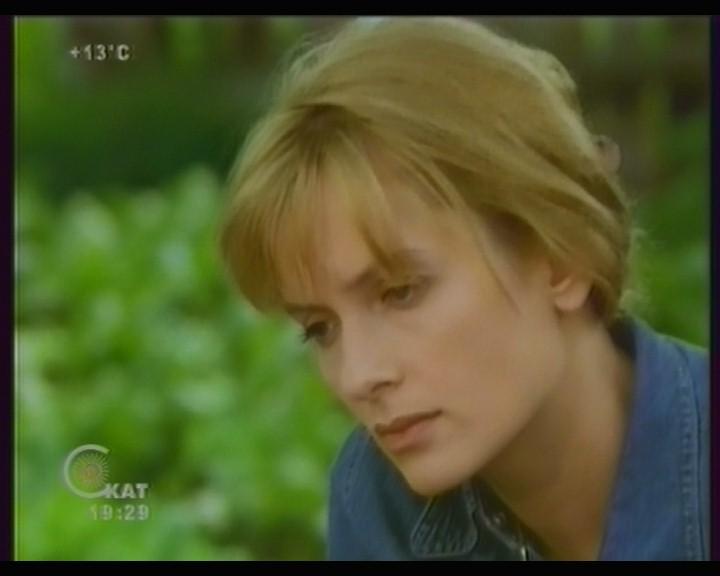

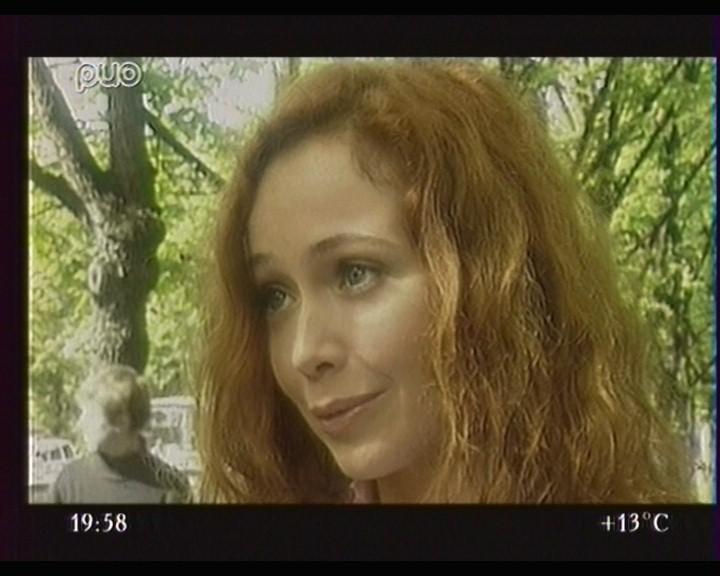

Видимо, уроки X500/X800 не прошли даром. Качество приёма приятно порадовало. Равно как и качество изображения (скриншоты подготовлены без использования аппаратного шумоподавления).

Отдельно отметим гораздо менее заметные по сравнению с CX2388x+CX23416 и CX2584x+CX23416 «мусорные» строки в верхней и нижней части экрана при аппаратной записи.

Записанные видеофрагменты продолжительностью 5 секунд доступны по следующим ссылкам:

Нареканий на качество звука не возникло. За исключением отсутствия настроек имеющегося в CX23418 трёхполосного эквалайзера, конечно. Остаётся надеяться на их появление в следующих версиях программы.

Нет претензий и к стабильности работы как с Compro PVR 2, так и со штатным интерфейсом Windows XP Media Center Edition 2005. Хотя, отсутствие в актуальной на момент тестирования версии драйвера автоопределения системы цветности может создать определённые неудобства при использовании этой OS в сочетании с вещанием в разных стандартах.

Стоит упомянуть один любопытный эффект, замеченный в процессе тестирования. При переключении TV-FM-TV как в штатном ПО, так и при использовании мультимедийной оболочки Win MCE, на некоторых каналах наблюдалось резкое ухудшение качества изображения. Вернуться к предыдущим результатам удавалось при помощи отключения/подключения антенны (!). Впрочем, дело, скорее всего, в локальных особенностях моего приёма в сочетании с каким-то не менее локальным нюансом работы XC2028, попытки моделирования ситуации при помощи генератора испытательного сигнала успехом не увенчались. К тому же, нашлось и однозначное решение — ослабление сигнала на 6 dB, не повлиявшее на качество изображения, но полностью устранившее возникшую проблему.

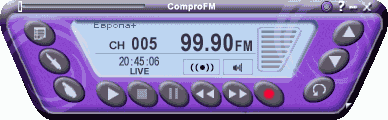

FM-тюнер

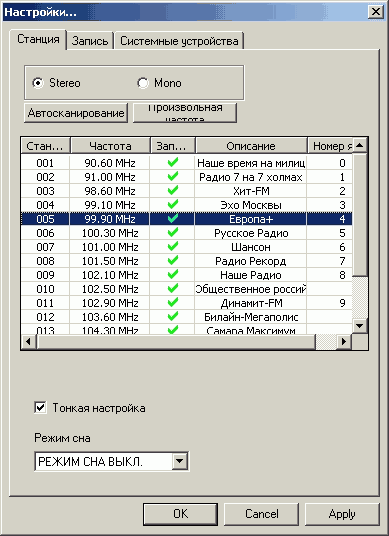

Вполне заслуживающий эпитета «идеальный» поиск TV-каналов в FM-режиме дал сбой. После сканирования в списке оказался почти весь диапазон (!) с минимальными интервалами между частотами. Впрочем, на работе тюнера это не сказалось, после редактирования списка вручную H900 продемонстрировал отличное качество приёма. Желающие сэкономить время, потраченное на настройку, при последующих обновлениях программы могут воспользоваться файлом fmchlist.bin, находящимся в Program Files\VideoMate\VideoMate\Compro FM 2\rc (для Compro PVR 2 это файлы channel.bin и chnprop.bin соответственно).

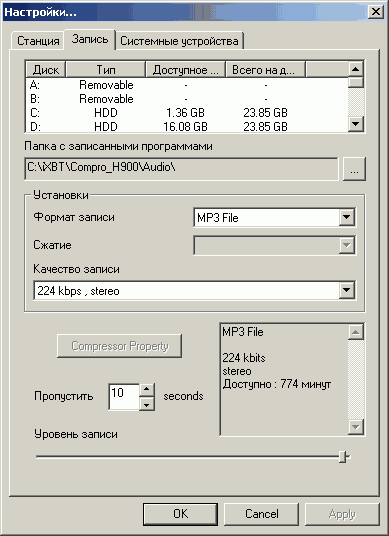

Запись в MP3 возможна с максимальным битрейтом 224 Кбит/с при частоте дискретизации 48 кГц.

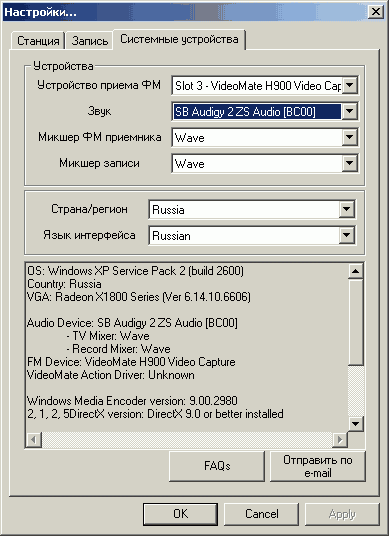

Передача звука по PCI работоспособна без дополнительного обращения к настройкам.

Благодаря используемой элементной базе Compro VideoMate H900 обеспечивает очень хорошее качество звука (скачать фрагмент 1, 478 КБ и фрагмент 2, 462 КБ, MP3, 192 Кбит/с, 48 кГц).

К разряду мелких недоработок можно отнести отсутствие предотвращения запуска Compro PVR 2 при работе Compro FM 2 и наоборот, что приводит к ошибке активного приложения.

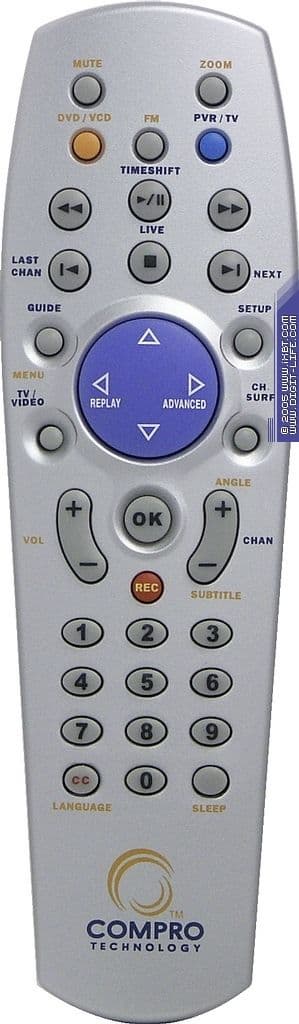

Пульт ДУ

H900 комплектуется тем же качественным многофункциональном пультом, что и большинство PCI-тюнеров компании. Напомним, что благодаря Compro Power Up Scheduling пульт предоставляет возможность включения компьютера при помощи кнопки PVR/TV. Появившаяся сортировка каналов добавила давно ожидаемую многими пользователями возможность присвоения номеров каждой кнопке по своему усмотрению.

Питание от двух прилагаемых батареек типоразмера ААА.

Выводы

Поддержка всех существующих стандартов аналогового вещания, хорошее качество приёма, аппаратный MPEG1/2-энкодер с использованием его возможностей для борьбы с шумом при выводе несжатого видеопотока и поддержка технологии непосредственного управления питанием компьютера Compro Power Up Scheduling позволяют присудить VideoMate H900 награду за оригинальный дизайн.

Original Design - награда за уникальный дизайн модели

Богатый набор дополнительного ПО в комплекте поставки также заслуживает соответствующей награды.

Excellent Package - награда за прекрасную комплектацию модели

Плюсы

  • Хорошее качество приёма как в TV-, так и в FM-режиме
  • Отличное качество изображения и звука
  • Поддержка всех используемых видео- и аудиостандартов
  • Низкопрофильный дизайн
  • Эффективная работа автопоиска
  • Функция управления питанием Compro Power Up Scheduling
  • Возможность передачи звука посредством кабеля
  • Аппаратная поддержка MPEG1/2
  • Поддержка постоянного (CBR) и переменного (VBR) битрейта при кодировании в MPEG1/2
  • Timeshift с использованием аппаратного MPEG1/2-энкодера
  • Аппаратный фильтр подавления шумов с индивидуальной настройкой для каждого канала
  • Программная поддержка сторонних кодеков при записи
  • Индивидуальная настройка системы цветности для каждого канала
  • Индивидуальные настройки видео- и аудиопараметров для каждого канала
  • Функция «Картинка-в-картинке/Картинка-вне-картинки»
  • Регулировка размера изображения Video Trimming и функция Zoom
  • Возможность настройки пропорций полноэкранного режима
  • Многоканальный предварительный просмотр Channel Surf
  • Воспроизведение видео поверх рабочего стола
  • Поддержка записи в MP3 в FM-режиме
  • Возможность отключения компьютера после окончания записи
  • Многофункциональный пульт ДУ
  • Русскоязычный интерфейс
  • Поддержка Windows XP MCE 2005
  • Наличие в комплекте поставки дополнительного ПО

Минусы

  • Отсутствие настроек эквалайзера
  • Отсутствие в актуальной версии драйвера автоопределения системы цветности

Приятно сознавать, что на российском рынке тюнеров с поддержкой аппаратного кодирования появляются новые модели. Особенно, если они отличаются хорошими техническими параметрами и функциональным программным обеспечением. Наконец-то, GOTVIEW PCI DVD2 Deluxe получил достойного конкурента. Любопытно, что начало подготовки этого обзора совпало с объявлением компанией GOTVIEW новой модели PCI DVD2 Lite, оснащённой тем же ВЧ-блоком, что и H900. Впрочем, к PCI DVD2 Lite мы ещё вернёмся в будущих материалах. Что же касается Compro VideoMate H900, то отличное качество изображения и звука, уверенный приём, возможность аппаратного шумоподавления, непосредственное управление питанием компьютера и поддержка Windows XP MCE 2005 в сочетании с демократичным отношением к кошельку пользователя (рекомендуемая розничная цена составляет $90) позволяют надеяться на успешную рыночную судьбу этой модели.



Средняя текущая цена (количество предложений) Compro VideoMate H900 в московской рознице: Н/Д(0)



Выражаем благодарность компании «Compro Technology»
за предоставленный на тестирование тюнер
