Исследование чувствительности компьютерных TV-тюнеров (часть 11)

Compro VideoMate H900, GOTVIEW PCI DVD2 Deluxe, Leadtek WinFast PalmTop TV (Novo TV) и опытный образец на базе XC2028+Philips SAA7135HL
Последующий день — ученик предыдущего дня.
Публилий Сир

Майское солнце уже растопило последние остатки прошлогоднего снега, а свежая порция компьютерных TV-тюнеров, попавших в нашу лабораторию, дожидается своей очереди на полевые испытания. Огонь, вода и медные трубы генератора испытательного сигнала призваны обеспечить результатами очередной материал нашего цикла статей, посвящённых сравнительному исследованию качества их работы.

В этом тестировании участвуют две модели, каждая из которых претендует на звание наиболее функционального аналогового тюнера с интерфейсом PCI, один USB 2.0-тюнер, оснащённый не встречавшимся нам до этого приёмником, и одна оригинальная модель, чья окончательная рыночная судьба ещё не определена.

Прикрывая завесу тайны, представляем полный список во всей его пестроте:

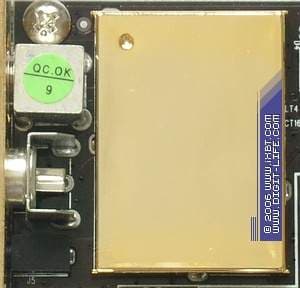

Compro VideoMate H900, полупроводниковый селектор Xceive XC2028, АЦП+MPEG1/2-энкодер Conexant CX23418

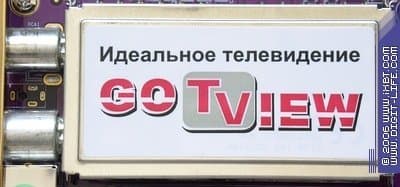

GOTVIEW PCI DVD2 Deluxe , селектор Philips FM1216ME/I H-5 (Mk5), АЦП Conexant CX25843, MPEG1/2-энкодер Conexant CX23416

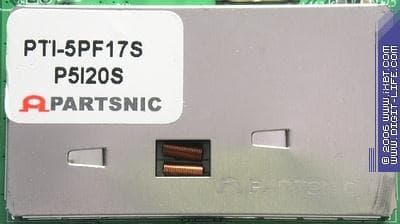

Leadtek WinFast PalmTop TV (Novo TV), компактный селектор PARTSNIC PTI-5PF17S P5I20S, АЦП Conexant CX25843, USB 2.0-контроллер Cypress CY7C68013A

По традиции, настоятельно рекомендуем ознакомиться с предыдущими материалами цикла, посвященными как непосредственно тестированию TV-тюнеров, так и изучению влияния частот системной шины и памяти, а также качества установленного блока питания.

Теоретическое обоснование работы программы Line_View и описание методики тестирования можно найти в материале «Исследование чувствительности компьютерных TV-тюнеров с интерфейсом PCI».

Используемую при тестировании версию Line_View можно скачать отсюда.

Конфигурация тестового компьютера

  • Процессор Athlon 64 3800+ (Socket 939)
  • Системная плата Foxconn WinFast NF4UK8AA-8EKRS (чипсет NVIDIA nForce4 Ultra)
  • Оперативная память 2 ГБ Samsung
  • Видеокарта HIS RADEON X1800XT
  • Звуковая карта Creative Sound Blaster Audigy 2ZS
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8 МБ
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8 МБ
  • DVD ROM 12x/48x Hitachi GD-7500BV
  • DVD ReWriter BENQ DW1640
  • DVD ReWriter NEC ND-3500A
  • Блок питания Thermaltake HPC-420-102 DF
  • Операционная система Windows XP Professional (SP2) ENG
Информацию о возможном влиянии параметров тестовой системы можно обнаружить в материале «Зависимость работы компьютерных TV-тюнеров с интерфейсом PCI от системных параметров».

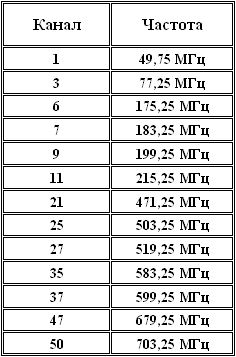

Список эфирных каналов, теоретически способных влиять на результаты измерений



Результаты

В связи с тем, что используемый генератор выдает сигнал в спецдиапазонах метровых каналов 73 — 82 и S-01 — S-18 отдельно, эти диапазоны представлены отдельными графиками. Вследствие этого, результаты не являются полноценной амплитудно-частотной характеристикой. Впрочем, желающие могут построить ее сами на основании представленных ниже данных.

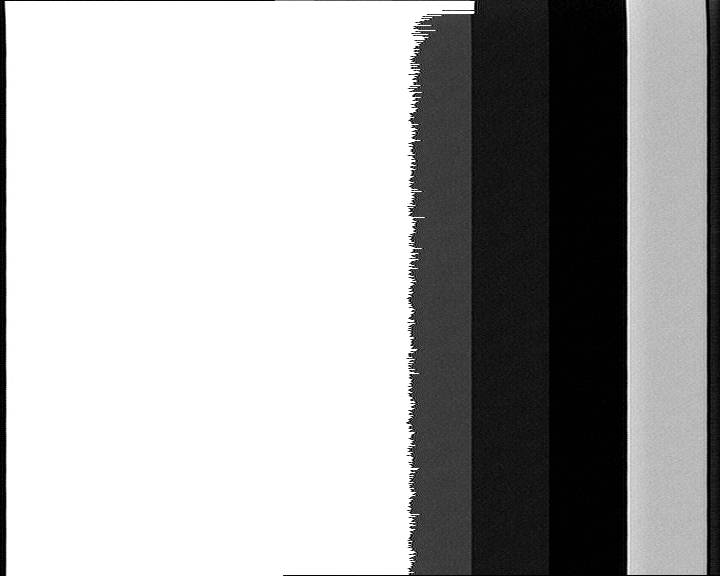

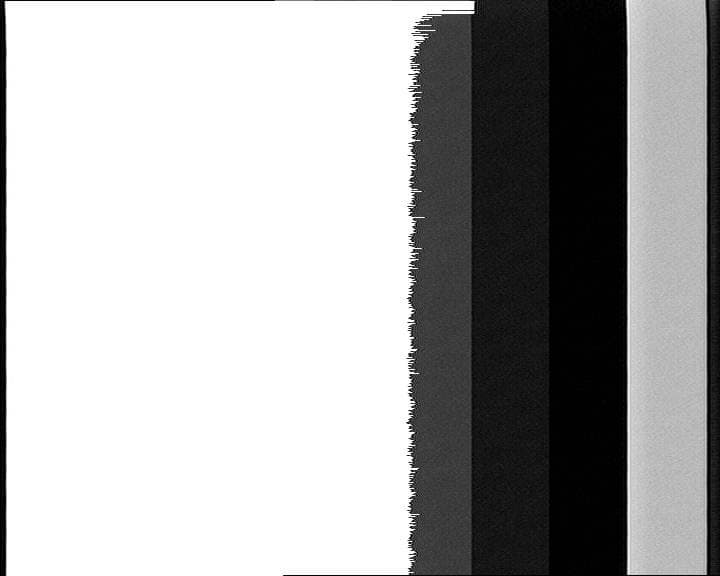

Традиционно приведем несколько изображений, полученных с разными значениями отношения сигнал-шум (ОСШ) при используемой методике. Начнем с 35 дБ, как минимально допустимого для относительно комфортного просмотра.

SNR = 35



SNR = 32



SNR = 30



SNR = 20



SNR = 17



Начинаем тестирование с уровня сигнала 73-75 дБ (мкВ). К сожалению, поддержки настройки по частоте в программе Line_View у трёх тюнеров (Compro VideoMate H900, GOTVIEW PCI DVD2 Deluxe, Leadtek WinFast PalmTop TV) добиться не удалось, в связи с чем, тестирование этих моделей в спецдиапазонах метровых каналов 73 — 82 и S-01 — S-18 не проводилось.









Признаться, такой солидарности в результатах, сопровождаемой на редкость ровными графиками мне пока ещё видеть не доводилось. Да, формально пальма первенства принадлежит GOTVIEW PCI DVD2 Deluxe, но разница в 1-2 дБ при общем уровне ОСШ около 40 может быть обусловлена небольшим разбросом параметров обработки изображения. Таким образом, аутсайдеров этого тестирования при хорошем качестве сигнала не выявлено.

Отсутствие на графиках GOTVIEW PCI DVD2 Deluxe и Leadtek WinFast PalmTop TV (Novo TV) значений на последних каналах дециметрового диапазона обусловлено неустойчивой работой ВЧ-блоков от Philips и, как только что выяснилось, PARTSNIC. К чести приёмников от Xceive, последние в склонности к этому эффекту не замечены.

Ослабляем сигнал на 20 дБ при помощи переходника-аттенюатора соответствующего номинала.

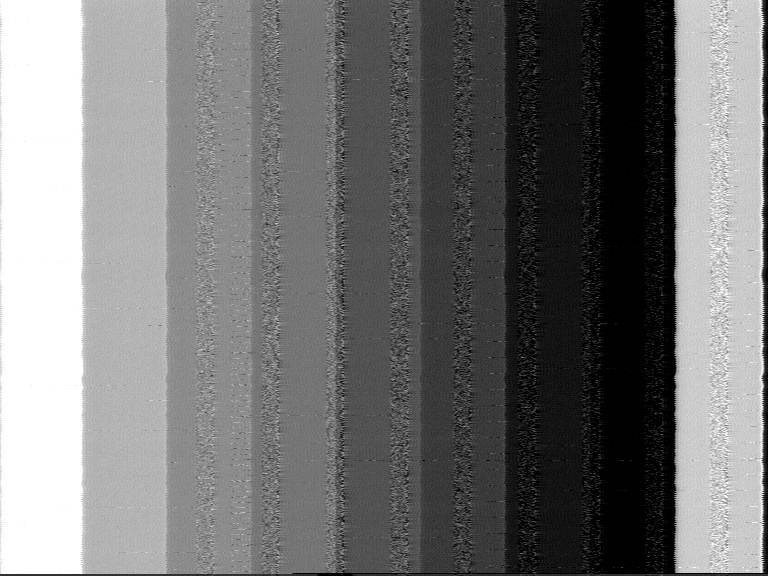

Ослабление сигнала явно оживило чопорную картину викторианской эпохи, наблюдаемую в первой части нашего повествования. Так, SAA7135HL проявил фирменную особенность АЦП от Philips, став причиной возникновения эффекта «вертикальных полос» у нашей специально приглашённой звезды.

Что, кстати, не преминуло сказаться на абсолютных показателях ОСШ, обеспечив этой модели последнее место. Впрочем, разницу с Leadtek WinFast PalmTop TV (Novo TV) в дециметровом диапазоне трудно назвать существенной. В метровом диапазоне лидерство GOTVIEW PCI DVD2 Deluxe не подлежит сомнению, зато на дециметровых каналах приятно удивил Compro VideoMate H900, продемонстрировав отменный результат без существенных отклонений. Провалы на 495,25 МГц и 511,25 МГц несколько подпортили репутацию тюнеру от GOTVIEW. Впрочем, это в определённой степени компенсируется ухудшением работы VideoMate H900 на 93,25 МГц.

Выводы

Несмотря на заметный разброс параметров, всем участвующим в тестировании тюнерам, по большей части, удалось удержаться от перехода нижней границы минимально адекватного качества. Таким образом, ВЧ-блоки от корейской компании PARTSNIC доказали своё право на место под солнцем. Вернёмся к фаворитам. Блестящий результат Compro VideoMate H900 заметно отличается от показателей X800/X500, что не может не радовать. Кроме того, мы впервые стали свидетелями лучшего результата полупроводникового ВЧ-блока по сравнению с наиболее современным классическим решением (!). Тем не менее, огрехи в метровом диапазоне в условиях ослабленного сигнала не позволяют присудить H900 однозначное первое место, его придётся разделить с GOTVIEW PCI DVD2 Deluxe. Что же касается опытного образца, то на основании его поведения можно сделать два вывода. Во-первых, как мы уже убедились на примере H900, приёмники от Xceive способны на большее. Во-вторых, сочетание ВЧ-блока производства Xceive и АЦП от Philips является вполне конкурентоспособным по сравнению с существующими решениями на базе SAA713x и классических селекторов. Особенно с учётом первого замечания.

Дополним наш список традиционных рекомендаций ещё одним пунктом:

  • Современные полупроводниковые ВЧ-блоки способны обеспечить качество работы, как минимум, сравнимое с классическими приёмниками
  • Хорошие условия приема являются немаловажным условием при покупке компьютерного TV-тюнера
  • Вероятность столкнуться со «слабым местом» того или иного тюнера невелика, учитывая достаточно слабую насыщенность нашего эфира, тем не менее, при покупке тюнера, лучше это учитывать
  • Дизайн платы и используемые компоненты обвязки могут оказать влияние на прием сигнала
  • Тюнеры на базе АЦП от Philips значительно более склонны к эффекту «вертикальных полос» по сравнению с решениями от других производителей
  • При наличии нестандартного антенного разъёма используемый переходник способен оказать влияние на качество приёма
  • Параметры селектора не ограничиваются ОСШ на каждом канале в зависимости от силы сигнала
  • В случае наличия каналов, на которых наблюдаются проблемы с качеством изображения, можно попробовать изменить частоту памяти или системной шины
  • Качественный блок питания является одним из параметров, от которых зависит работа TV-тюнера
  • Чем выше ОСШ, тем лучше качество при кодировании в MPEG1/2/4 и другие форматы, использующие сжатие с потерями


Автор выражает благодарность
разработчикам программы Line_View
Андрею Глазунову aka Drakon Rider и
Дмитрию Лавренову aka MIDIMaker







22 мая 2006 Г.
