Вступление
Еще 15-20 лет назад многие даже и не задумывались над возможной заменой кремния. Мало кто мог предполагать, что уже в начале двадцать первого века между полупроводниковыми компаниями начнется настоящая «гонка нанометров». Постепенное сближение с наномиром заставляет задуматься, а что же будет дальше? Будет ли продолжен знаменитый закон Мура? Ведь с переходом на более тонкие производственные нормы перед разработчиками предстают все более сложные задачи. Многие специалисты вообще склонны считать, что через десяток-другой лет кремний приблизится к физически непреодолимой границе, когда создавать более тонкие кремниевые структуры уже будет невозможно.
Судя по последним исследованиям, одними из наиболее вероятных (но далеко не единственных) кандидатов на должность «кремниезаменителей» являются материалы на основе углерода — углеродные нанотрубки и графен — которые, предположительно, могут стать основой наноэлектроники будущего. О них мы и хотели поговорить в этой статье. Вернее, речь пойдет все-таки больше о нанотрубках, поскольку они были получены раньше и лучше изучены. Разработок, связанных с графеном пока гораздо меньше, но это ни чуть не умаляет его достоинства. Часть исследователей полагают, что графен является более перспективным материалом, чем углеродные нанотрубки, поэтому о нем мы сегодня также скажем пару слов. Тем более, некоторые достижения исследователей, которые произошли совсем недавно, придают немного оптимизма.
Вообще-то, охватить все достижения в этих активно развивающихся областях в рамках одной статьи весьма непросто, поэтому остановимся лишь на ключевых событиях последних месяцев. Цель статьи — вкратце познакомить читателей с важнейшими и наиболее интересными последними достижениями в области «углеродной» наноэлектроники и перспективными сферами её применения. Для тех, кто заинтересуется, найти множество более детальной информации по этой теме не должно составить труда (особенно, со знанием английского языка).
Углеродные нанотрубки
После того, как к традиционным трем аллотропным формам углерода (графиту, алмазу и карбину) добавилась еще одна (фуллерены), на протяжении нескольких последующих лет с исследовательских лабораторий шквалом посыпались сообщения об открытии и изучении разнообразных структур на основе углерода с интересными свойствами, таких как нанотрубки, нанокольца, ультрадисперсные материалы и пр.

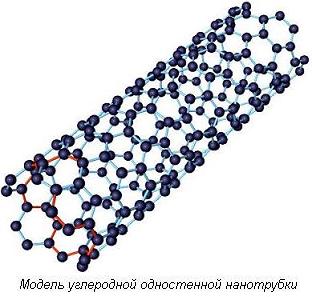

В первую очередь нас интересуют углеродные нанотрубки — полые продолговатые цилиндрические структуры диаметром порядка от единиц до десятков нанометров (длина традиционных нанотрубок исчисляется микронами, хотя в лабораториях уже получают структуры длиной порядка миллиметров и даже сантиметров). Эти наноструктуры можно представить следующим образом: просто берем полоску графитовой плоскости и сворачиваем её в цилиндр. Конечно, это лишь образное представление. В действительности же непосредственно получить графитовую плоскость и скрутить её «в трубочку» не представляется возможным. Методы получения углеродных нанотрубок являются довольно сложной и объемной технической проблемой, и их рассмотрение выходит за рамки данной статьи.
 |
 |
Углеродные нанотрубки характеризуются большим разнообразием форм. К примеру, они могут быть одностенными или многостенными (однослойными или многослойными), прямыми или спиральными, длинными и короткими, и т. д. Что важно, нанотрубки оказались необыкновенно прочными на растяжение и на изгиб. Под действием больших механических напряжений нанотрубки не рвутся, не ломаются, а просто перестраивается их структура. Кстати, раз уж зашла речь о прочности нанотрубок, интересно отметить одно из последних исследований природы этого свойства.
Исследователи из Университета Райса (Rice University) под руководством Бориса Якобсона установили, что углеродные нанотрубки ведут себя как «умные самовосстанавливающиеся структуры» (исследование было опубликовано 16 февраля 2007 года в журнале Physical Review Letters). Так, при критическом механическом воздействии и деформациях, вызванных изменениями температуры или радиоактивным излучением, нанотрубки умеют сами себя «ремонтировать». Оказывается, кроме 6-углеродных ячеек в нанотрубках также присутствуют пяти- и семиатомные кластеры. Эти 5/7-атомные ячейки проявляют необычное поведение, циклически передвигаясь вдоль поверхности углеродной нанотрубки, как пароходы по морю. При возникновении повреждения в месте дефекта эти ячейки принимают участие в «заживлении раны», перераспределяя энергию.
Кроме того, нанотрубки демонстрируют множество неожиданных электрических, магнитных, оптических свойств, которые уже стали объектами ряда исследований. Особенностью углеродных нанотрубок является их электропроводность, которая оказалась выше, чем у всех известных проводников. Они также имеют прекрасную теплопроводность, стабильны химически и, что самое интересное, могут приобретать полупроводниковые свойства. По электронным свойствам углеродные нанотрубки могут вести себя как металлы, либо как полупроводники, что определяется ориентацией углеродных многоугольников относительно оси трубки.
Нанотрубки склонны крепко слипаться между собой, формируя наборы, состоящие из металлических и полупроводниковых нанотрубок. До сих пор трудной задачей является синтез массива из только полупроводниковых нанотрубок или сепарация (отделение) полупроводниковых от металлических. С новейшими способами решения этой проблемы мы познакомимся далее.
Графен
Графен, по сравнению с углеродными нанотрубками, был получен гораздо позже. Возможно, этим объясняется тот факт, что о графене в новостях мы слышим пока что гораздо реже, чем об углеродных нанотрубках, так как он слабее изучен. Но это отнюдь не умаляет его достоинств. Кстати, пару недель назад графен оказался в центре внимания в ученых кругах, благодаря новой разработке исследователей. Но об этом чуть позже, а сейчас немного истории.

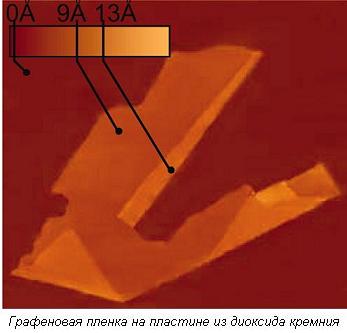

В октябре 2004 года информационный ресурс BBC News сообщил о том, что профессор Андре Гейм (Andre Geim) со своими коллегами из Манчестерского Университета (Великобритания) совместно с группой доктора Новоселова (Черноголовка, Россия) сумели получить материал толщиной в один атом углерода. Названный графеном, он представляет собой двухмерную плоскую молекулу углерода толщиной в один атом. Впервые в мире удалось отделить атомарный слой от кристалла графита.
Тогда же Геймом и его командой был предложен так называемый баллистический транзистор на базе графена. Графен позволит создавать транзисторы и другие полупроводниковые приборы с очень малыми габаритами (порядка нескольких нанометров). Уменьшение длины канала транзистора приводит к изменению его свойств. В наномире усиливается роль квантовых эффектов. Электроны перемещаются по каналу как волна де Бройля, а это уменьшает количество столкновений и, соответственно, повышает энергоэффективность транзистора.

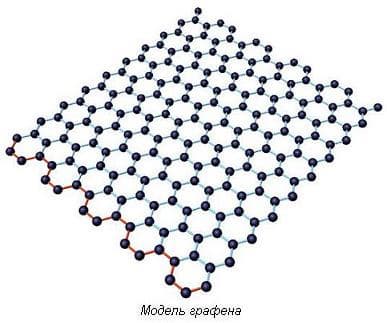

Графен можно представить в виде «развернутой» углеродной нанотрубки. Повышенная мобильность электронов переводит его в разряд наиболее перспективных материалов для наноэлектроники. Поскольку с момента получения графена не прошло и трех лет, его свойства пока изучены не очень хорошо. Но первые интересные результаты экспериментов уже есть.
Последние «углеродные» достижения
Так как мы вначале познакомились с углеродными нанотрубками (хронологически они были получены первыми), то в этой части статьи также начнем с них. Вероятно, у Вас может возникнуть вопрос следующего содержания: если углеродные нанотрубки настолько хороши и перспективны, так почему же до сих пор они не внедрены в массовое производство?
Одна из главных проблем уже упоминалась в начале статьи. Способ синтеза массива, состоящего только из нанотрубок с определенными свойствами, формой и габаритами, который смог бы быть внедрен в массовое производство, на данный момент пока не создан. Большее внимание уделяется сортировке «смешанного» массива, состоящего из нанотрубок с полупроводниковыми и металлическими свойствами (не менее важной является также сортировка по длине и диаметру). Тут уместно вспомнить одну из первых разработок в этой области, которая принадлежит компании IBM, после которой перейдем к последним достижениям.
В работе, датированной апрелем 2001 года, «Engineering Carbon Nanotubes and Nanotube Circuits Using Electrical Breakdown», сообщается, что исследователи компании IBM впервые построили транзистор на основе углеродных нанотрубок, имеющих диаметр в 1 нанометр, и длиной порядка единиц микрон. Внимание акцентировалось на том, что им удалось найти способ, позволяющий в перспективе сделать такое производство массовым.

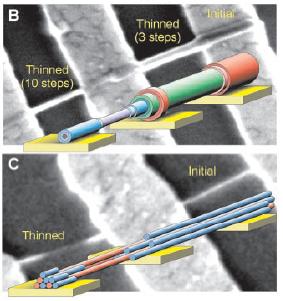

Ученые из IBM разработали метод, который позволил им разрушать все металлические нанотрубки и при этом оставить неповрежденными полупроводниковые. На первом этапе массив нанотрубок помещают на подложку диоксида кремния. Далее поверх нанотрубок формируются электроды. Кремниевая подложка играет роль нижнего электрода и способствует запиранию полупроводниковых нанотрубок. Далее подается избыточное напряжение. В результате «незащищенные» нанотрубки с металлическими свойствами разрушаются, а полупроводниковые остаются целыми и невредимыми.
Но это все просто на словах, а в реальности сам процесс выглядит куда сложнее. Сообщалось о планах довести разработку до ума уже через 3-4 года (т. е. к 2004/2005 году), но, как видим, сообщений о внедрении данной технологии пока не поступало.
Теперь перейдем к современности, а именно — концу осени прошлого года. Тогда сайт Technology Review сообщил о новом методе сортировки углеродных нанотрубок, который разработали исследователи Северно-Западного Университета ( Northwestern University). Помимо сепарации на основе проводящих свойств, этот метод также позволяет сортировать нанотрубки по их диаметру.
Любопытно, что первоначально ставилась цель проводить сортировку только по диаметру, а возможность сортировать и по электрической проводимости оказалась неожиданностью для самих исследователей. Профессор химии Монреальского Университета (Монреаль, Канада) Ричард Мартел (Richard Martel) отметил, что новый метод сортировки можно назвать крупным прорывом в этой области.
В основу нового метода сортировки легло ультрацентрифугирование (ultracentrifugation), которое предусматривает вращение материала с огромными скоростями до 64 тыс. оборотов в минуту. Перед этим на массив нанотрубок наносится поверхностно-активное вещество, которое после ультрацентрифугирования распределяется неравномерно в соответствии с диаметром и электропроводимостью нанотрубок. Один из тех, кто тесно ознакомился с новым методом, профессор университета Флориды (University of Florida at Gainesville) Эндрю Райнцлер (Andrew Rinzler) сообщил, что предложенный метод сортировки позволит получить массив с концентрацией полупроводниковых трубок 99% и выше.
Новая технология уже была задействована в экспериментальных целях. С помощью отсортированных полупроводниковых нанотрубок были созданы транзисторы с относительно простой структурой, которые могут использоваться для контроля пикселей в панелях мониторов и телевизоров.
Кстати, в отличие от метода IBM, когда металлические нанотрубки просто разрушались, исследователи Северно-Западного университета с помощью ультрацентрифугирования могут получать и металлические нанотрубки, которые также могут найти применение в электронных устройствах. К примеру, они могут использоваться как прозрачные электроды в некоторых типах дисплеев и органических ячейках солнечных батарей.
Не будем углубляться в другие проблемы, которые препятствуют внедрению нанотрубок, такие как технологические трудности интеграции в серийные электронные устройства, а также значительные потери энергии в местах соединения металла с нанотрубками, что обусловлено высоким сопротивлением контакта. Скорее всего, раскрытие этих серьезных тем покажется малоинтересным и слишком сложным для рядового читателя, к тому же может занять несколько страниц.
Что касается графена, рассмотрение достижений в этой области, пожалуй, начнем с весны прошлого года. В апреле 2006 в журнале Science Express появилась публикация фундаментального исследования свойств графена, проведенного группой ученых из Технологического Института Джорджии (Georgia Institute of Technology (GIT), США) и Национального центра научных исследований Франции (Centre National de la Recherche Scientifique).
Первый важный тезис работы: электронные схемы на основе графена можно производить традиционным оборудованием, которое используется в полупроводниковой промышленности. Профессор института GIT Вальт де Хир ( Walt de Heer) вкратце обозначил успех исследования так: «Мы показали, что можем создавать графеновый материал, «вырезать» графеновые структуры, а также то, что графен имеет отличные электрические свойства. Этот материал характеризуется высокой подвижностью электронов».
Многие ученые и сами исследователи говорят о том, что они заложили фундамент (базу) графеновой электроники. Отмечается, что углеродные нанотрубки являются лишь первой ступенью к миру наноэлектроники. В будущем же электроники Вальт де Хир и его коллеги видят именно графен. Примечательно, что исследования поддерживаются компанией Intel, а денег на ветер она не бросает.

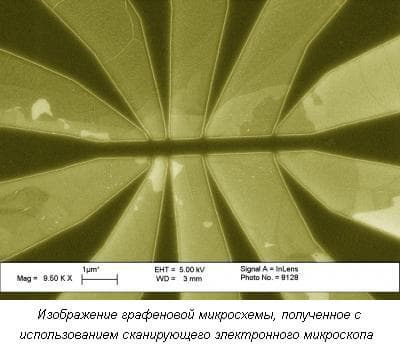

Теперь вкратце опишем метод получения графена и графеновых микросхем, предложенный Вальт де Хиром и его коллегами. Нагревая подложку карбида кремния в высоком вакууме, ученые заставляют атомы кремния покинуть подложку, в результате чего остается только тонкий слой атомов углерода (графен). На следующем этапе они наносят фоторезистивный материал (фоторезист) и применяют традиционную электронно-лучевую литографию для вытравливания требуемых «узоров», то есть используют повсеместно применяемые сейчас производственные технологии. Это и является существенным преимуществом графена перед нанотрубками.
В результате ученым удалось вытравливать 80-нм наноструктуры. Таким способом был создан графеновый полевой транзистор. Серьезным недостатком можно назвать большие токи утечки созданного прибора, хотя ученых тогда это нисколько не огорчило. Они полагали, что на начальном этапе это вполне нормальное явление. Кроме того, было создано вполне работоспособное устройство квантовой интерференции, которое можно применять для управления электронными волнами.
С весны прошлого года громких достижений подобно апрельской разработке не наблюдалось. По крайней мере, они не появлялись на страницах интернет-сайтов. А вот февраль этого года отметился сразу несколькими событиями и опять заставил задуматься о «графеновых перспективах».
В начале прошлого месяца свою разработку представила компания AMO (AMO nanoelectronics group) в рамках проекта ALEGRA. Инженерам AMO удалось создать графеновый транзистор с верхним затвором (top-gated transistor), что делает их структуру схожей с современными кремниевыми полевыми транзисторами (MOSFET). Что интересно, графеновый транзистор был создан при помощи традиционной производственной КМОП-технологии.
В отличие от полевых МОП-транзисторов (МОП — металл-оксид-полупроводник) графеновые транзисторы, созданные инженерами AMO, характеризуются более высокой подвижностью электронов и скоростью переключения. К сожалению, на данный момент детали разработки не разглашаются. Первые подробности будут опубликованы в апреле этого года в журнале IEEE Electron Device Letters.
Теперь переходим к еще одной «свежей» разработке — графеновому транзистору, работающему как одноэлектронный полупроводниковый прибор. Интересно, что создателями этого устройства являются уже известные нам профессор Гейм, русский ученый Константин Новоселов и другие.
Этот транзистор имеет области, в которых электрический заряд становится квантованным. При этом наблюдается эффект кулоновской блокады (при переходе электрона появляется напряжение, препятствующее движению следующих частиц, он своим зарядом отталкивает собратьев. Это явление и было названо кулоновской блокадой. Из-за блокады очередной электрон пройдет только тогда, когда предыдущий удалится от перехода. Таким образом, частицы смогут «перескакивать» только через определенные промежутки времени). В результате по каналу транзистора, имеющего ширину всего несколько нанометров, может проходить только один электрон. То есть появляется возможность управлять полупроводниковым приборам всего одним электроном.
Возможность управлять отдельно взятыми электронами открывает новые возможности перед создателями электронных схем. В результате можно существенно понизить напряжение затвора. Устройства на базе одноэлектронных графеновых транзисторов будут отличаться высокой чувствительностью и отличными скоростными показателями. Конечно, на порядок уменьшатся и габариты. Что важно, преодолена серьезная проблема, характерная для опытного образца графенового транзистора Вальта де Хира, — большие токи утечки.
Хочется отметить, что одноэлектронные приборы раньше уже создавали с использованием традиционного кремния. Но проблема в том, что большинство из них может работать только при очень низких температурах (хотя уже есть образцы, работающие и при комнатной температуре, но они гораздо крупнее графеновых транзисторов). Детище Гейма и его коллег спокойно может работать при комнатной температуре.
Перспективы применения углеродных наноматериалов
Скорее всего, эта часть статьи окажется наиболее интересной читателям. Ведь теория это одно, а воплощение достижений науки в реальных полезных человеку устройствах, пусть даже прототипах, должно заинтересовать потребителя. Вообще говоря, возможная сфера применения углеродных нанотрубок и графена достаточно разнообразна, но нас в первую очередь интересует мир электроники. Сразу хочется отметить, что графен является более «молодым» углеродным материалом и пока находится только в начале пути исследований, поэтому в этой части статьи основное внимание будет уделено устройствам и технологиям на базе углеродных нанотрубок.
Дисплеи

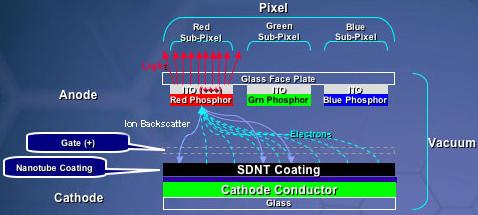

Применение углеродных нанотрубок в дисплеях тесно связано с технологией FED (Field Emission Display), которая была разработана французской компанией LETI и впервые представлена в далеком 1991 году. В отличие от ЭЛТ, где применяется до трех так называемых «горячих» катодов, в FED-дисплеях изначально применялась матрица из множества «холодных» катодов. Как оказалось, слишком высокий процент брака сделал FED-дисплеи неконкурентоспособными. К тому же в 1997-1998 годам наметилась тенденция к существенному удешевлению жидкокристаллических панелей, что, как тогда казалось, не оставляло никаких шансов технологии FED.
Детище компании LETI получило «второе дыхание» к концу прошлого века, когда появились первые исследования FED-дисплеев, в которых в качестве катодов было предложено использовать массивы углеродных нанотрубок. Ряд крупных производителей проявили интерес к дисплеям на базе углеродных нанотрубок, среди которых хорошо известные каждому компании Samsung, Motorola, Fujitsu, Canon, Toshiba, Philips, LG, Hitachi, Pioneer и другие. На иллюстрации вы видите один из вариантов реализации FED-дисплеев на углеродных нанотрубках SDNT (small diameter carbon nanotubes, углеродные нанотрубки малого диаметра).
Отмечается, что FED-дисплеи на углеродных нанотрубках могут соревноваться с современными панелями с большой диагональю и в будущем составят серьезную конкуренцию в первую очередь плазменным панелям (именно они сейчас господствуют в секторе со сверхбольшими диагоналями). Самое главное, что углеродные нанотрубки позволят существенно удешевить производство FED-дисплеев.
Из последних новостей мира нанотрубочных FED-дисплеев стоит вспомнить недавнее сообщение компании Motorola о том, что её разработки практически готовы покинуть стены исследовательских лабораторий и перейти в стадию серийного производства. Интересно, что Motorola не планирует строить собственные заводы для производства нанотрубочных дисплеев и в данный момент ведет лицензионные переговоры с несколькими производителями. Руководитель исследовательских и опытных подразделений компании Motorola Джеймс Джески (James Jaskie) отметил, что две азиатских компании уже строят заводы для производства дисплеев на базе углеродных нанотрубок. Так что нанотрубочные дисплеи не такое уж далекое будущее, и их пора уже воспринимать всерьез.
Одной из трудных задач, которые предстали перед инженерами Motorola, было создание низкотемпературного метода получения углеродных нанотрубок на подложке (чтобы не расплавить стеклянную подложку). И этот технологический барьер уже преодолен. Также сообщается об успешном завершении разработки методов сортировки нанотрубок, что для многих компаний, работающих в этой отрасли, стало «непреодолимой преградой».
Директор DiplaySearch Стив Юричич (Steve Jurichich) считает, что преждевременно радоваться компании Motorola пока рано. Ведь впереди еще завоевание рынка, где место «под солнцем» уже заняли производители жидкокристаллических и плазменных панелей. Не стоит забывать и о других перспективных технологиях, таких как OLED (дисплеи на органических светодиодах), QD-LED (quantum-dot LED, разновидность дисплеев на светодиодах с использованием так называемых квантовых точек, разработаны американской компанией QD Vision). К тому же в перспективе жесткую конкуренцию Motorola могут составить компания Samsung Electronics и совместный проект по внедрению нанотрубочных дисплеев Canon и Toshiba (кстати, они планируют начать поставки первых нанотрубочных дисплеев к концу текущего года).

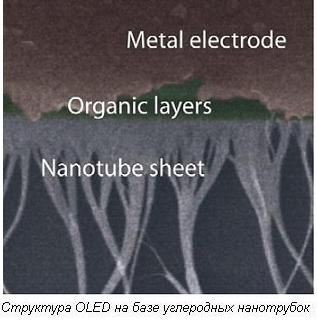

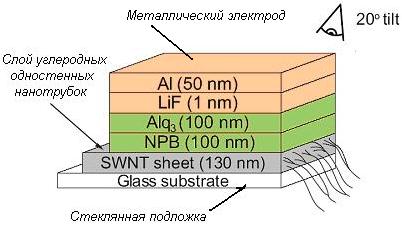

Углеродные нанотрубки нашли применение не только в FED-дисплеях. Исследователи лаборатории Regroupement Quebecois sur les Materiaux de Pointe (провинция Квебек, Канада) предложили использовать в качестве электродов для OLED-дисплеев материал на основе одностенных углеродных нанотрубок. Как сообщает сайт Nano Technology World, новая технология позволит создавать очень тонкую электронную бумагу. Благодаря высокой прочности нанотрубок и чрезвычайно малой толщине матрицы электродов, OLED-дисплеи могут быть очень гибкими, а также иметь высокую степень прозрачности.
 |
 |
Память
Прежде чем начать рассказ о наиболее интересных «углеродных» разработках в области памяти хочется отметить, что исследования технологий хранения информации в целом являются одним из наиболее активно развивающихся направлений в настоящее время. Недавно прошедшие выставки Consumer Electronic Show (Лас-Вегас) и ганноверская CeBIT показали, что интерес к разнообразным накопителям, системам хранения данных со временем не утихает, а только возрастает. И это неудивительно. Только вдумайтесь: по данным аналитической организации IDC, в 2006 году было сгенерировано около 161 млрд. гигабайт информации (161 экзабайт), что в десятки раз превышает показатели прошлых лет!
За прошедший 2006 год оставалось только удивляться изобретательским идеям ученых. Чего мы только не видели: и память на золотых наночастицах, и память на базе сверхпроводников, и даже память... на вирусах и бактериях! Последнее время все чаще в новостях упоминаются такие технологии энергонезависимой памяти, как MRAM, FRAM, PRAM и другие, которые являются уже не только «бумажными» экспонатами или демонстрационными прототипами, а вполне работоспособными устройствами. Так что технологии памяти на основе углеродных нанотрубок являются лишь небольшой частицей исследований, посвященных хранению информации.

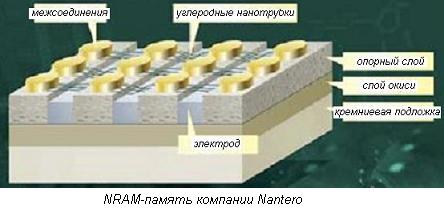

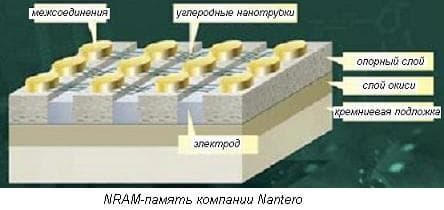

Пожалуй, начнем наше повествование о «нанотрубочной» памяти с разработок компании Nantero, уже ставшей довольно известной в своей области. Все началось с далекого 2001 года, когда в молодую компанию были привлечены большие инвестиции, позволившие начать активные разработки нового типа энергонезависимой памяти NRAM на базе углеродных нанотрубок. В прошлом году мы видели несколько серьезных разработок Nantero. В апреле 2006 компания сообщила о создании переключателя памяти типа NRAM, произведенного по 22-нм нормам. Помимо фирменных разработок Nantero, к созданию нового устройства были привлечены существующие производственные технологии. В мае того же года её технология создания устройств на базе углеродных нанотрубок была успешна интегрирована.в КМОП-производство на оборудовании компании LSI Logic Corporation (на фабрике компании ON Semiconductor).
В конце 2006 года произошло знаменательное событие. Компания Nantero сообщила о преодолении всех основных технологических барьеров, препятствующих массовому производству чипов на базе углеродных нанотрубок с использованием традиционного оборудования. Разработан способ нанесения нанотрубок на кремниевую подложку с использованием такого известного метода, как spin-coating, после чего применяются традиционные для полупроводникового производства литография и травление. Одним из достоинств NRAM-памяти называются высокие скорости чтения/записи.
Впрочем, углубляться в технологические тонкости не будем. Отмечу лишь, что подобного рода достижения дают все основания Nantero рассчитывать на успех. Если инженерам компании удастся довести разработку до логического конца и производство чипов NRAM будет не очень дорогим (а возможность применения существующего оборудования дает право надеяться на это), то мы станем свидетелями появления нового грозного оружия на рынке памяти, которое может серьезно потеснить существующие типы памяти, включая SRAM, DRAM, NAND, NOR и т.д.
Как и во многих других областях науки и техники, исследованиями памяти на углеродных нанотрубках занимаются не только коммерческие компании, такие как Nantero, а и лаборатории ведущих учебных заведений мира. Среди интересных работ, посвященных «углеродной» памяти, хочется отметить разработку сотрудников гонконгского политехнического университета (Hong- Kong Polytechnic University), опубликованную в апреле прошлого года на страницах онлайн-издания Applied Physics Letters.
В отличие от многих подобных разработок, функционирующих лишь при очень низких температурах, устройство, созданное физиками Джайеном Даем (Jiyan Dai) и Лу (X. B. Lu), может работать и при комнатной температуре. Энергонезависимая память, созданная гонконгскими исследователями, не такая быстрая, как NRAM компании Nantero, поэтому перспектива сдвинуть с трона DRAM ей, скорее всего, не удастся. А вот как потенциальную замену традиционной флэш-памяти её рассматривать можно.

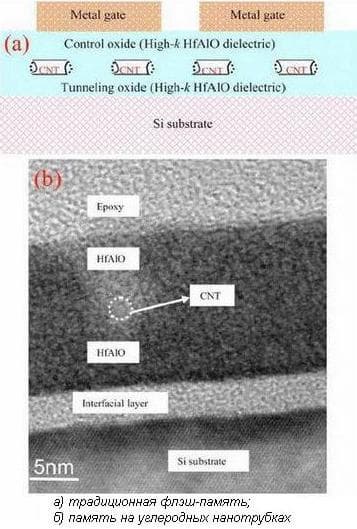

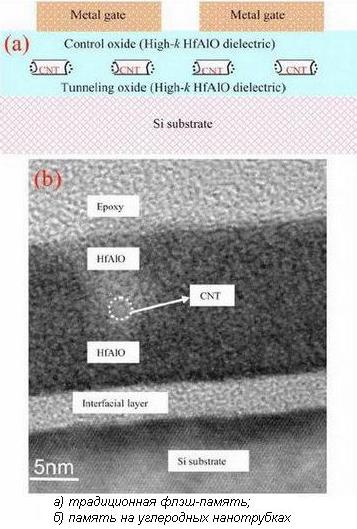

Для того, чтобы понять в общих чертах принцип функционирования этой памяти, достаточно взглянуть на нижеприведенную иллюстрацию (b). Углеродные нанотрубки (CNT, carbon nanotubes) играют роль слоя для хранения (запоминания) заряда. Они как бы зажаты между двумя слоями HfAlO (состоящими из гафния, алюминия и кислорода), которые играют роль управляющего затвора и слоя окиси. Вся эта структура размещается на кремниевой подложке.
Довольно оригинальное решение предложили корейские ученые Йон Вон Кан (Jeong Won Kang) и Кин Янь (Qing Jiang). Им удалось разработать память на базе так называемых телескопических нанотрубок. Принцип, положенный в основу новой разработки, был открыт еще в 2002 году и был описан в работе «Multiwalled Carbon Nanotubes as Gigahertz Oscillators». Её авторам удалось установить, что нанотрубка с вложенной в неё другой нанотрубкой меньшего диаметра образуют осциллятор, достигающий частоты колебаний порядка гигагерц.
Высокая скорость скольжения нанотрубок, вложенных в другие нанотрубки, обуславливает быстродействие нового типа памяти. Йон Вон Кан и Кин Янь утверждают, что их разработка может применяться не только как флэш-память, а и в роли быстродействующего ОЗУ. Принцип работы памяти легко понять исходя из рисунка.
Как видите, пара вложенных одна в другую нанотрубок помещаются между двумя электродами. При подаче заряда на один из электродов внутренняя нанотрубка перемещается в ту или иную сторону под действием сил Ван-дер-Ваальса. Этой разработке присущ один существенный недостаток: образец такой памяти может работать только при очень низких температурах. Впрочем, ученые уверены, что эти проблемы временные и их можно будет преодолеть на следующих этапах исследований.
Вполне естественно, многие разработки так и останутся мертворожденными. Ведь одно дело прототип, работающий в лабораторных условиях, а на пути к коммерциализации технологии всегда лежит множество трудностей, и не только чисто технических, а и материальных. В любом случае, существующие работы внушают определенный оптимизм и довольно познавательны.
Процессоры
Теперь помечтаем о том, какое углеродное будущее может ждать процессоры. Гиганты процессорной индустрии активно ищут новые способы продления закона Гордона Мура, и с каждым годом им становится все труднее. Уменьшение размеров полупроводниковых элементов и огромная плотность размещения их на кристалле каждый раз ставит очень сложную задачу уменьшения токов утечки. Основными направлениями решения подобных проблем являются поиск новых материалов для использования в полупроводниковых приборах и изменение самой их структуры.

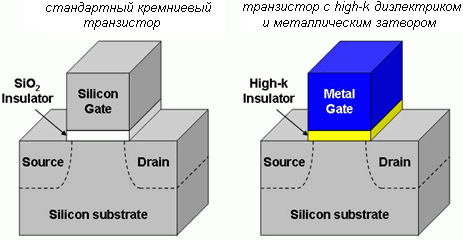

Как Вы, наверное, знаете, недавно компании IBM и Intel почти одновременно сообщили о применении новых материалов для создания транзисторов, которые будут использоваться в процессорах следующего поколения. В качестве подзатворного диэлектрика вместо диоксида кремния были предложены материалы с высоким значением диэлектрической постоянной (high-k) на базе гафния. При создании электрода затвора кремний будет вытеснен металлическими сплавами.
Как видим, уже сегодня наблюдается постепенное замещение кремния и материалов на его основе более перспективными соединениями. Многие компании уже давно задумываются над заменой кремния. Одними из крупнейших спонсоров исследовательских проектов в области углеродных нанотрубок и графена являются компании IBM и Intel.
В конце марта прошлого года группа исследователей компании IBM и двух университетов Флориды и Нью-Йорка сообщили о создании первой законченной электронной интегральной схемы на базе всего одной углеродной нанотрубки. Эта схема имеет толщину в пять раз меньшую диаметра человеческого волоса и может наблюдаться только через мощный электронный микроскоп.
Исследователи IBM сумели достичь скоростей, почти в миллион раз превышающих полученные ранее на схемах с множеством нанотрубок. Хотя эти скорости все еще ниже тех, на которых работают современные кремниевые чипы, ученые IBM уверены, что новые нанотехнологические процессы в конечном счете позволят раскрыть колоссальные потенциальные возможности электроники углеродных нанотрубок.
Как отметил профессор Жорж Аппенцеллер (Joerg Appenzeller), созданный исследователями кольцевой генератор на основе нанотрубки является прекрасным средством для изучения характеристик углеродных электронных элементов. К ольцевой генератор — схема, на которой изготовители микросхем обычно проверяют возможности новых производственных процессов или материалов. Эта схема помогает предсказывать, как новые технологии поведут себя в законченных изделиях.
Сравнительно давно ведет свои исследования относительно возможного применения углеродных нанотрубок в процессорах и компания Intel . Вспомнить о том, что Intel не равнодушна к нанотрубкам, заставило недавнее мероприятие Symposium for the American Vacuum Society, на котором активно обсуждались последние достижения компании в этой области.
Кстати, уже разработан прототип чипа, где в качестве межсоединений используются углеродные нанотрубки. Как известно. переход на более прецизионные нормы влечет за собой увеличение электрических сопротивлений соединительных проводников В конце 90-х годов производители микросхем перешли на использование медных проводников вместо алюминиевых. Но уже в последние годы даже медь перестает удовлетворять производителей процессоров, и постепенно они готовят ей замену.
Одним из перспективных направлений видится применение именно углеродных нанотрубок. Кстати, как мы уже упоминали в начале статьи, углеродные нанотрубки не только имеют лучшую по сравнению с металлами проводимость, но и могут играть роль полупроводников. Таким образом, реальной видится возможность в будущем полностью вытеснить кремний в процессорах и других микросхемах и создавать чипы, сделанные целиком из углеродных нанотрубок.
С другой стороны, «хоронить» кремний тоже пока рано. Во-первых, полное вытеснение кремния углеродными нанотрубками в микросхемах вряд ли произойдет в ближайшее десятилетие. И это отмечают сами авторы успешных разработок. Во-вторых, перспективы у кремния также имеются. Помимо углеродных нанотрубок, кремний также имеет шансы обеспечить себе будущее в наноэлектронике — в виде кремниевых нанопроволок, нанотрубок, наноточек и других структур, которые также являются предметом изучения во многих исследовательских лабораториях.
Послесловие
В заключение хочется добавить, что этой статьей удалось охватить лишь очень малую часть того, что сейчас творится в области углеродной наноэлектроники. Светлые головы продолжают изобретать изощренные технологии, часть из которых, возможно, станет фундаментом электроники будущего. Некоторые склонны полагать, что нанороботы, прозрачные дисплеи, телевизоры, которые можно скрутить в тонкую трубочку, и другие удивительные устройства остаются фантастикой и воплотятся в реальность только в очень далеком будущем. Но ряд поразительных исследований уже сегодня заставляют задуматься о том, что всё это не такие уж далекие перспективы.
К тому же, кроме рассмотренных в данной статье углеродных нанотрубок и графена удивительные открытия происходят в молекулярной электронике. Любопытные исследования ведутся в области связи биологического и кремниевого миров. Перспектив развития компьютерной индустрии много. И предсказать, что будет через 10-15 лет, наверное, не возьмется никто. Очевидно одно: впереди нас ждет еще множество увлекательных открытий и поразительных устройств.
