Автономный TV-тюнер AVerTV BoxW9 Plus


Покорение разрешения 1920×1200

«Мы медленно спустимся с холма…»
Анекдот

Развитие рынка автономных TV-тюнеров, подключаемых между видеокартой и монитором, привело к тому, что функции, доступные ранее только покупателям старших моделей, получили широкое распространение. В результате этого большинство тюнеров одного поколения от разных производителей в настоящее время имеет примерно одинаковые возможности, что затрудняет выбор конечному пользователю. Эта ситуация подтолкнула производителей на такие своеобразные методы выделения своей продукции, как транскодирование сигнала у Behold TV SOLO, причудливый дизайн тюнеров от Compro Technology или наличие в комплекте поставки переходников для подключения игровых приставок у KWorld PlusTV TVBox 1440ex. Тем не менее, один показатель, с течением времени приобретающий всё большую актуальность в связи со снижением цен на мониторы больших диагоналей, до недавних пор оставался неизменным. Речь, как можно было догадаться, пойдёт о максимальном поддерживаемом разрешении, долгое время не покидавшем отметок 1600×1200 и 1680×1050. Неудивительно, что первой компанией, преодолевший эту ступеньку, стала AVerMedia Technologies Inc., для одного из лидеров отрасли при замене хорошо зарекомендовавших себя, но морально устаревших моделей AVerTV Box 7 и AVerTV Box 9 выхода на один уровень с конкурентами было бы явно недостаточно.

Комплект поставки

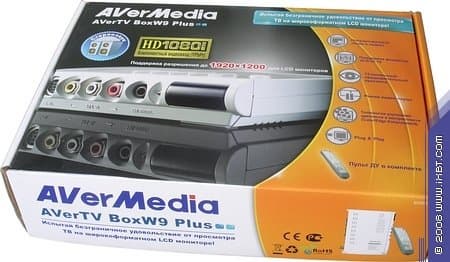

Коробка оформлена в фирменной бело-чёрно-оранжевой цветовой гамме. Обращают на себя внимание два стилизованных логотипа, повествующие о поддержке стереозвука и 1080i на компонентном видеовходе. Если первое было реализовано ещё в предыдущей линейке, то второе после Compro VideoMate V300 вызывает закономерные опасения. Впрочем, не будем забегать вперёд.

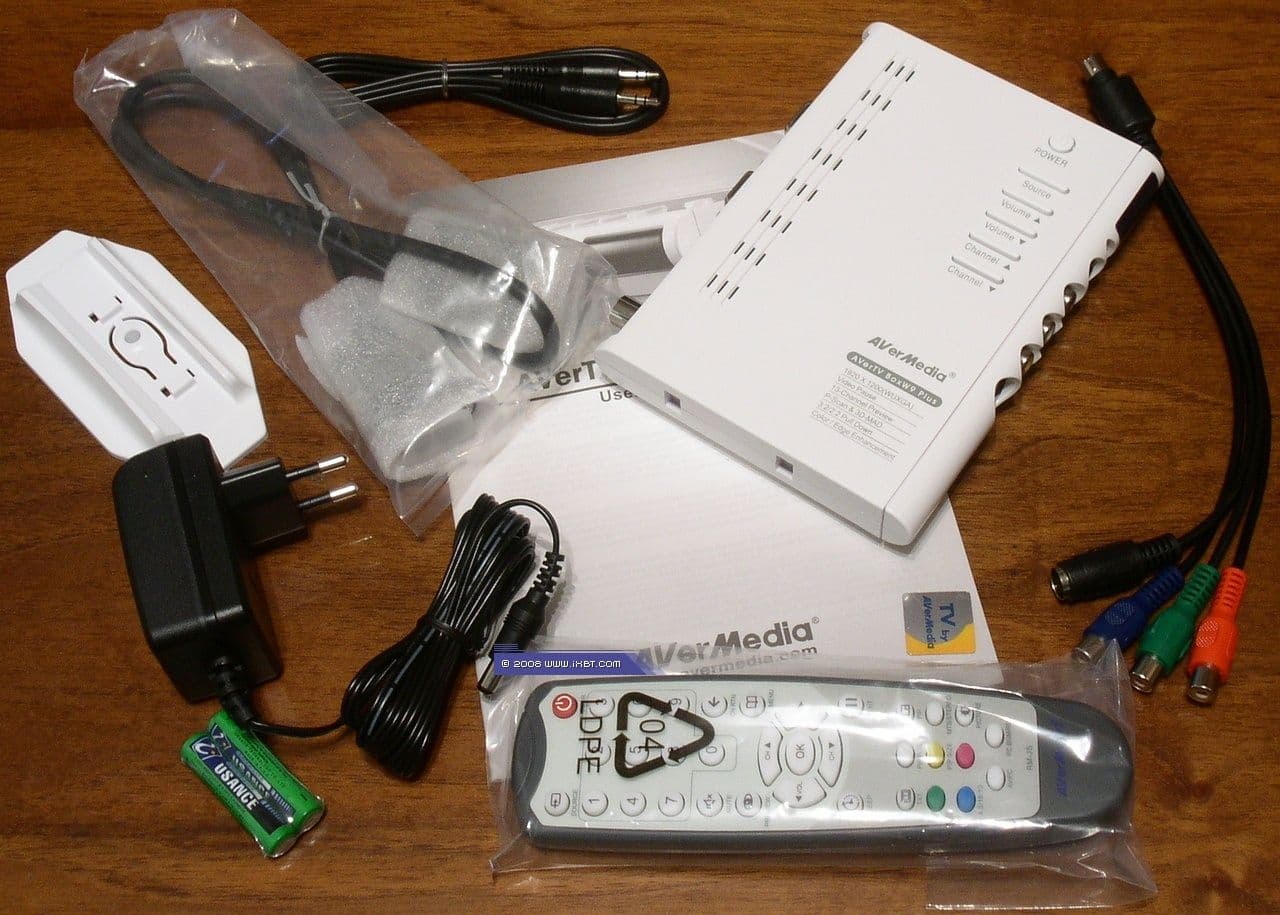

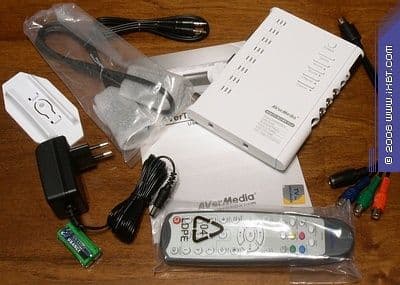

Комплект поставки составляют:

  • Тюнер
  • Подставка для тюнера
  • Пульт ДУ
  • VGA кабель female — female
  • Кабель для подключения к линейному входу звуковой карты
  • Переходник для для компонентного YPbPr и S-Video подключения
  • Блок питания 5V/2A
  • Руководство пользователя на русском и английском языках

Следует отметить подробность руководства, у автономных тюнеров такое встречается крайне редко.

Конструкция и спецификации



Производителем заявлены следующие возможности:
  • Поддержка 181 канала с возможностью точной настройки каждого
  • Декодирование стереозвука в формате A2/NICAM
  • Наличие функции автосканирования всего ТВ диапазона
  • Поддержка разрешений 1024×768, 1280×1024, 1280×768, 1360×768, 1440×900, 1600×1200, 1680×1050, 1920×1200
  • Настройки соотношения сторон
  • Улучшенный алгоритм деинтерлейсинга 3D Motion Adaptive De-Interlace
  • Просмотр телевизионных программ на полный экран и режим фонового звукового сопровождения
  • Режим паузы
  • Режим «Кадр в кадре» (PIP) для одновременного просмотра ТВ и работы на компьютере при разрешениях до 1680х1050х60Гц
  • Таймер автоматического включения и выключения
  • Режим предварительного просмотра каналов
  • Регулировка параметров изображения

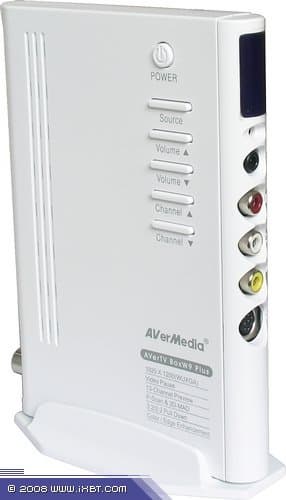

Первое знакомство с тюнером слегка озадачивает. Используется тот же корпус, что и у предыдущих моделей Box 5/7/9, отличается только цвет — белый вместо серебристого. Впрочем, критиковать производителя за подобную унификацию трудно, благодаря компактным размерам (158×113×24 мм) и наличию на панели кнопок включения/выключения, выбора источника, переключения каналов и регулировки громкости внешнее исполнение AVerTV BoxW9 Plus с полным правом можно признать соответствующим актуальным требованиям.

На передней панели находятся скрытый тёмной вставкой ИК-приемник, зелёный светодиодный индикатор активности тюнера, разъем mini-jack 3,5 мм для подключения наушников,2 RCA аудиовхода, разъём MiniDIN 8-pin для компонентного YPbPr и S-Video подключения (переходник входит в комплект поставки).

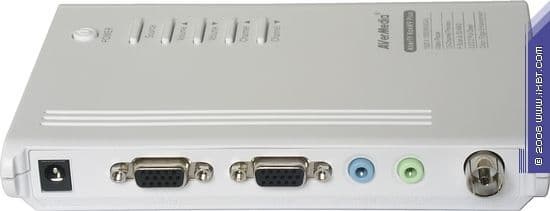

На задней панели, по-прежнему, можно найти разъём для подключения блока питания, выходной и входной VGA-разъемы (male), аудиовход и аудиовыход (оба mini-jack 3,5 мм) и антенный разъём. В отличие от AVerTV Box 9, с его утопленным в корпус антенным разъёмом, удлинённым при помощи переходника, AVerTV BoxW9 Plus щеголяет стандартным разъёмом IEC.

В комплекте можно найти подставку для вертикальной установки, но следует учитывать, что сосредоточение кабелей на задней панели в сочетании с небольшим весом не способствует хорошей устойчивости в таком положении.

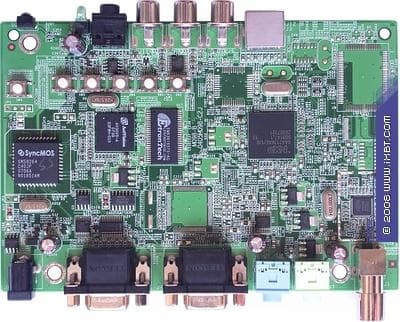

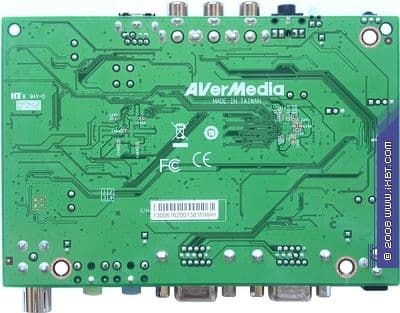

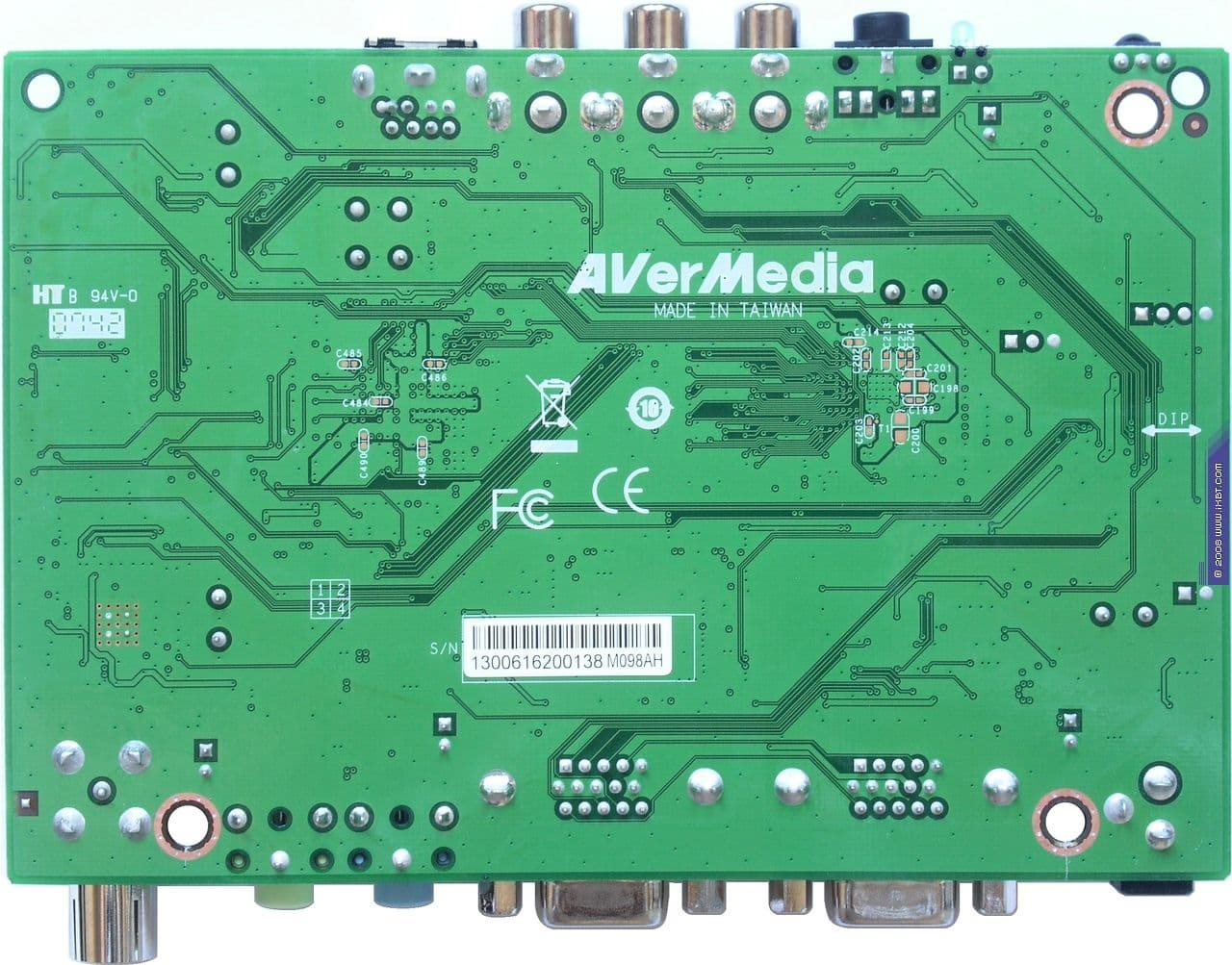

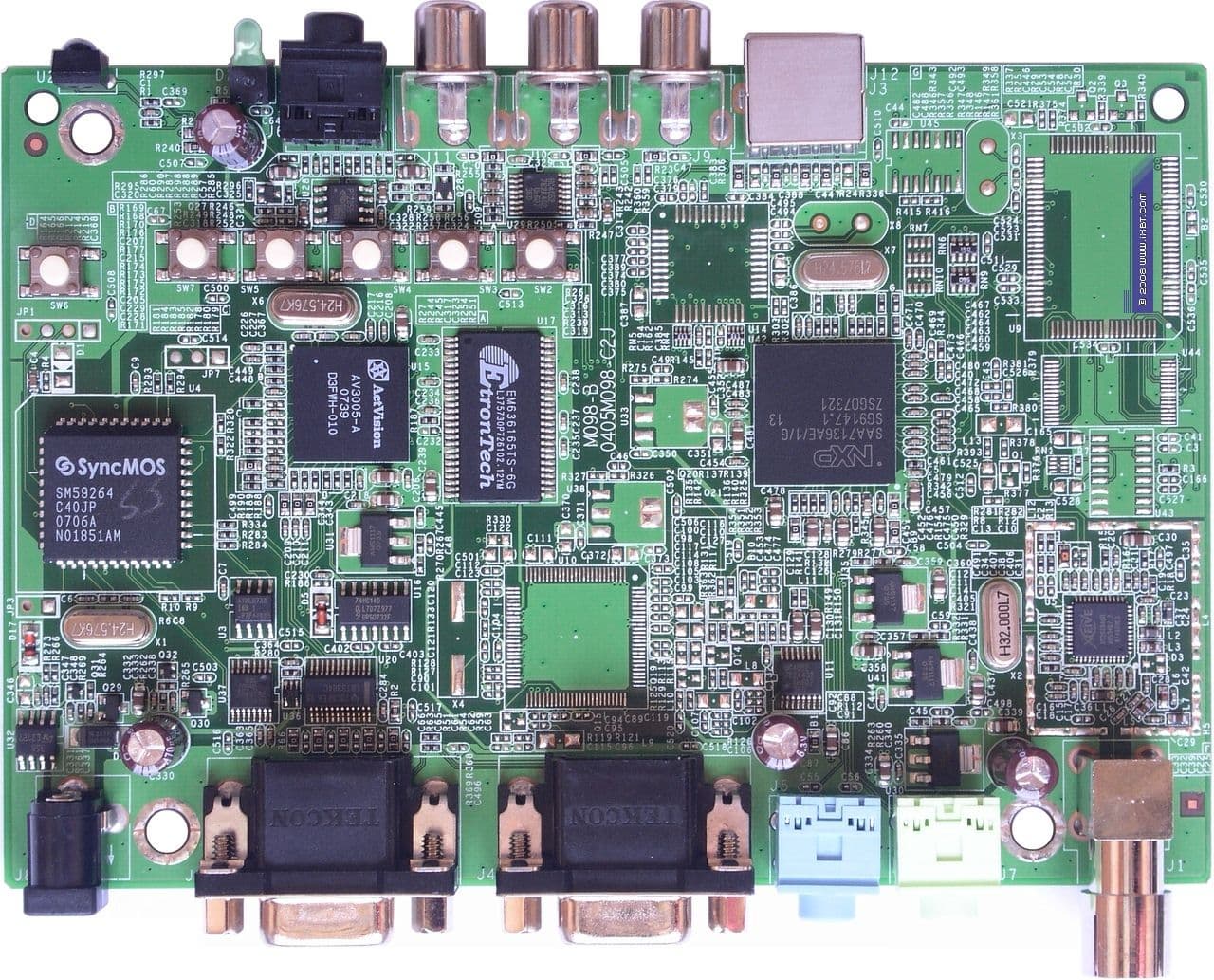

Отсутствие изменений во внешнем виде настраивает на минимальные схемотехнические отличия, однако знакомство с внутренним устройством AVerTV BoxW9 Plus быстро избавляет от подобных предположений, в связи с тем, что обновлению подверглись все ключевые узлы.

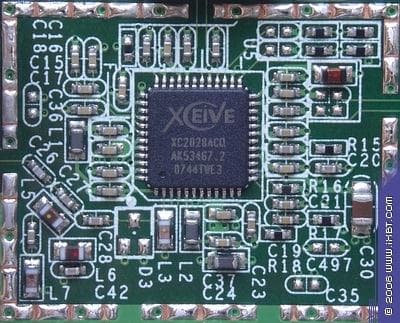

Классические ВЧ-блоки Philips FQ1216 ME/I форм факторов Mk3 и Mk5 отправлены в отставку, теперь за приём сигнала отвечает популярный в последнее время мультистандартный полупроводниковый приёмник XC2028ACQ от Xceive Inc.

Традиционно напомним, что качество работы этого приёмника в значительной степени зависит от обвязки, но, как показывает практика, инженеры AVerMedia в большинстве случаев не пренебрегают требованиями производителя ВЧ-блоков. Косвенным доказательством этого является наличие 4 интегральных стабилизаторов, способствующих снижению возможных пульсаций напряжения.

Наконец-то, изменился АЦП. Место морально устаревшего Philips SAA7113H занял 10-битный SAA7136AE/1/G производства NXP Semiconductors (бывшее полупроводниковое подразделение Philips Electronics, являющее теперь самостоятельной компанией). Микросхема поддерживает декодирование всех стандартов стереозвука и работу с компонентным входом. Но об этом мы ещё поговорим.

В отличие от конкурентов, активно использующих видеопроцессоры от SmartASIC, Technology Inc., AVerMedia давно сотрудничает с ActVision TECHNOLOGIES, Inc. В AVerTV BoxW9 Plus используется последняя разработка — AV3005-A с поддержкой разрешения 1920×1200.

Для управления тюнером служит 8-битный микроконтроллер SM59264 от SyncMOS Technologies Inc., сменивший SM5964 у AVerTV Box 9.

Буферная память представлена модулем ёмкостью 16 МБ, произведённым Etron Technology, Inc.

Микросхема декодера телетекста у версии для российского рынка отсутствует.

Конфигурация тестового компьютера

  • Процессор Intel Core 2 Quad Q6600
  • Системная плата Gigabyte GA-965P-DS3 (Intel P965 + Intel ICH8)
  • Оперативная память 4 ГБ (4×1024 DDR2 PC6400 KingMax)
  • Видеокарта NVIDIA GeForce 8800GTX
  • Звуковая карта Creative Sound Blaster Audigy 2ZS
  • Жесткий диск 250 ГБ Hitachi (HDT722525DLA380)
  • Жесткий диск 320 ГБ Hitachi (*VLA360)
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0
  • DVD ReWriter BENQ DW1640
  • DVD ReWriter NEC ND-3500A
  • Блок питания Thermaltake Purepower 680APD (W0049 rev. 2, 680 W)

При тестировании использовался монитор Samsung SyncMaster 215TW.

Список эфирных каналов при тестировании

Название Канал Частота Уровень сигнала Стандарт
СТС 1 49.75 МГц 79.5 дБ (мкВ) SECAM D/K
Первый 3 77.25 МГц 82.3 дБ (мкВ) SECAM D/K
RenTV 6 175.75 МГц 68.0 дБ (мкВ) SECAM D/K
Скат ТНТ 7 183.25 МГц 85.4 дБ (мкВ) SECAM D/K
РТР 9 199.25 МГц 87.2 дБ (мкВ) SECAM D/K
Домашний 11 215.25 МГц 56.5 дБ (мкВ) SECAM D/K
НТВ 21 471.25 МГц 59.5 дБ (мкВ) SECAM D/K
5 канал 23 487.25 МГц 62.5 дБ (мкВ) SECAM D/K
Культура 25 503.25 МГц 76.7 дБ (мкВ) SECAM D/K
ДТВ 27 519.25 МГц 66.2 дБ (мкВ) SECAM D/K
МузТВ 35 583.25 МГц 63.2 дБ (мкВ) SECAM D/K
ТВ3 37 599.25 МГц 62.2 дБ (мкВ) SECAM D/K
ТВЦ 47 679.25 МГц 59.2 дБ (мкВ) SECAM D/K
Спорт 50 703.25 МГц 63.0 дБ (мкВ) SECAM D/K

Настройка

Несмотря на то, что внешний вид текстового меню, знакомого по предыдущим моделям компании, практически не изменился, этого нельзя сказать о переработанной логике некоторых настроек.

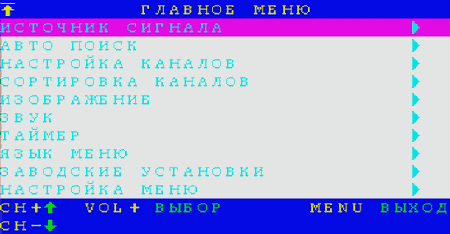

Первым пунктом в списке разделов главного меню, как и у предыдущих моделей, является выбор источника сигнала (антенный вход, композитный, S-Video и компонентный входы).

Отсутствовавший ранее автоматический поиск реализован в двух вариантах — по стандартной сетке каналов и по частоте.

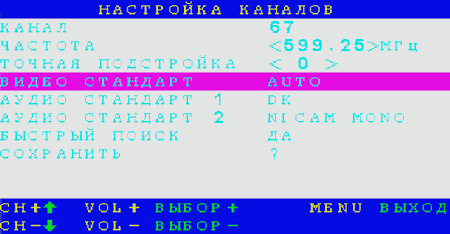

Осталась и фирменная система индивидуальной настройки каждого канала, позволяющая установить стандарт цветности (желающие могут оставить автоопределение, корректно работающее у АЦП от Philips/NXP в большинстве случаев), присвоить номер, установить частоту поднесущей (Аудио стандарт 1) и формат декодирования стереозвука (Аудио стандарт 2), после чего перейти к поиску следующего. Опция Быстрый поиск позволяет использовать стандартную сетку частот, при ее отключении сканирование осуществляется с шагом 0.25 МГц. Таким образом, гарантированно можно добавить любой произвольный канал, включая каналы с неуверенным приемом, зачастую пропускаемые алгоритмами автопоиска.

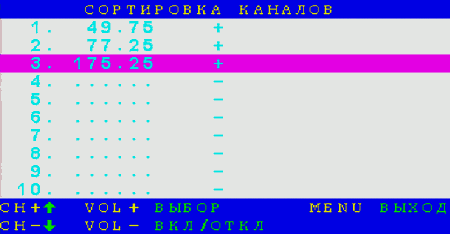

Для удаления лишних каналов и сортировки полученного списка предназначен соответствующий раздел Сортировка каналов. В списке отображаются только частоты, возможность присвоения названий отсутствует.

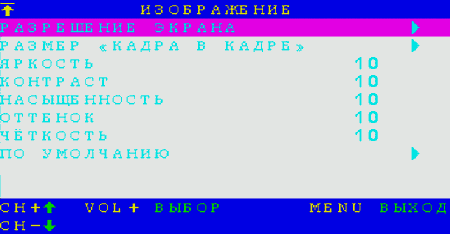

Изменился раздел настроек изображения.

Отметим исчезновение выбора частоты обновления экрана, окончательное вытеснение CRT-мониторов стало причиной поддержки тюнером только 60 Гц.

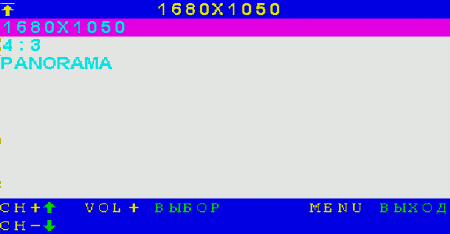

При выборе широкоформатных разрешений экрана появляется ещё один пункт, отвечающий за настройку соотношения сторон. Кроме стандартного полноэкранного режима, обычно являющегося причиной искажения пропорций при 4:3 вещании, доступны принудительный вывод широкоформатного изображения на дисплей с соотношением сторон 4:3 и режим PANORAMA.

Трактовка последнего у AVerMedia расходится с общепризнанной, вместо преобразования 4:3 для вывода на широкоформатный дисплей с увеличением искажений от центра (искажения минимальны) к краям (искажения максимальны) в нашем случае применяется увеличение изображения, избавляющее, например, от бордюров в случае трансляции в формате letter box. До возможностей тюнеров от Compro и Beholder по этому параметру AVerTV BoxW9 Plus не дотягивает, но необходимый минимум обеспечивает.

Здесь же находятся выбор размера окна для режима «Кадр в кадре» (1/4, 1/9 и 1/16 от общей площади экрана) и настройки яркости, контраста, насыщенности, оттенка и чёткости, применяемые ко всем каналам одновременно.

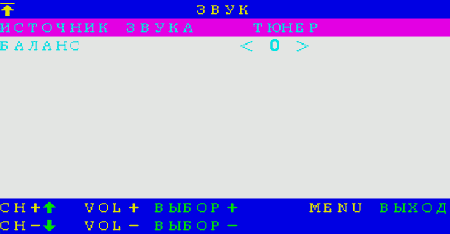

Звуковые настройки лаконичны, доступны выбор источника звука (тюнер, PC) и регулировка баланса.

Поддерживаются русский и английский языки меню.

За возврат настроек к заводским отвечает отдельный пункт.

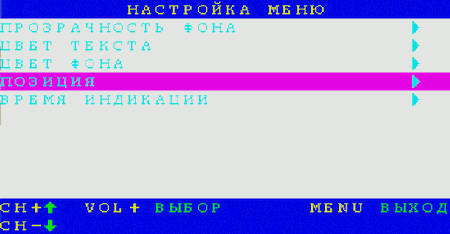

В настройках меню можно найти прозрачность (4 градации), цвета текста и фона, позицию на экране и время индикации (5, 10 и 15 секунд).

Дополнительные возможности

Режим наложения видеопотока на часть аналогового изображения с выхода видеокарты PIP (Picture In Picture, «Картинка в картинке», «Кадр в кадре») активируется при помощи одноименной кнопки на пульте ДУ. Повторное нажатие на кнопку включает режим полупрозрачного окна, следующее возвращает полноэкранный режим.

Поддерживаются следующие разрешения:

  • 1024×768 при 60, 70, 75 Гц
  • 1280×768 при 60, 75 Гц
  • 1280×1024 при 60, 75 Гц
  • 1440×900 при 60, 75 Гц
  • 1360×768 при 60 Гц
  • 1680×1050 при 60 Гц
  • 1600×1200 при 60 Гц

Кнопка PIP SIZE на пульте ДУ изменяет размер окна (также доступно в меню), кнопка PIP POS. переводит кнопки управления громкостью и переключения в режим перемещения окна (повторное нажатие возвращает к обычному использованию).

При использовании тюнера в режиме PIP элементы экранного меню выводятся в тех же местах, что и в полноэкранном режиме.

За включение 13-канального предварительного просмотра с матрицей из 12 каналов вокруг центрального окна большего размера отвечает кнопка PREVIEW.

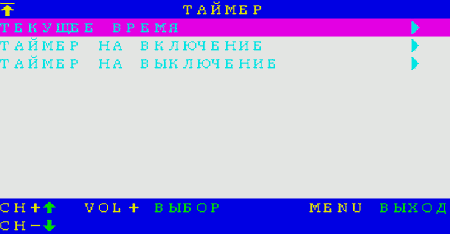

В разделе Таймер можно установить текущее время (часы и минуты) и активировать таймеры включения (привязан к конкретному времени, возможно ежедневное срабатывание) и выключения (работает в режиме обратного отсчёта от 30 минут до 2 часов 30 минут с получасовым интервалом). Увы, реализацию трудно назвать идеальной, если с энергозависимостью настроек можно смириться, то расхождение часов на 30 минут (!) за сутки, определённо, является недостатком.

Качество

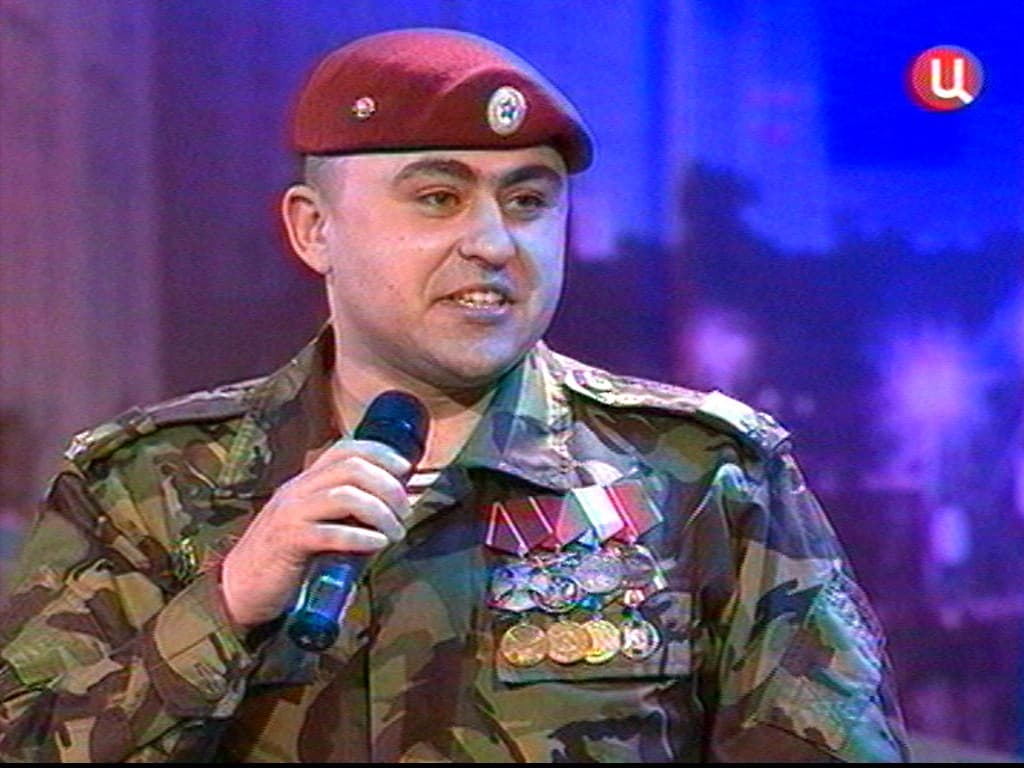

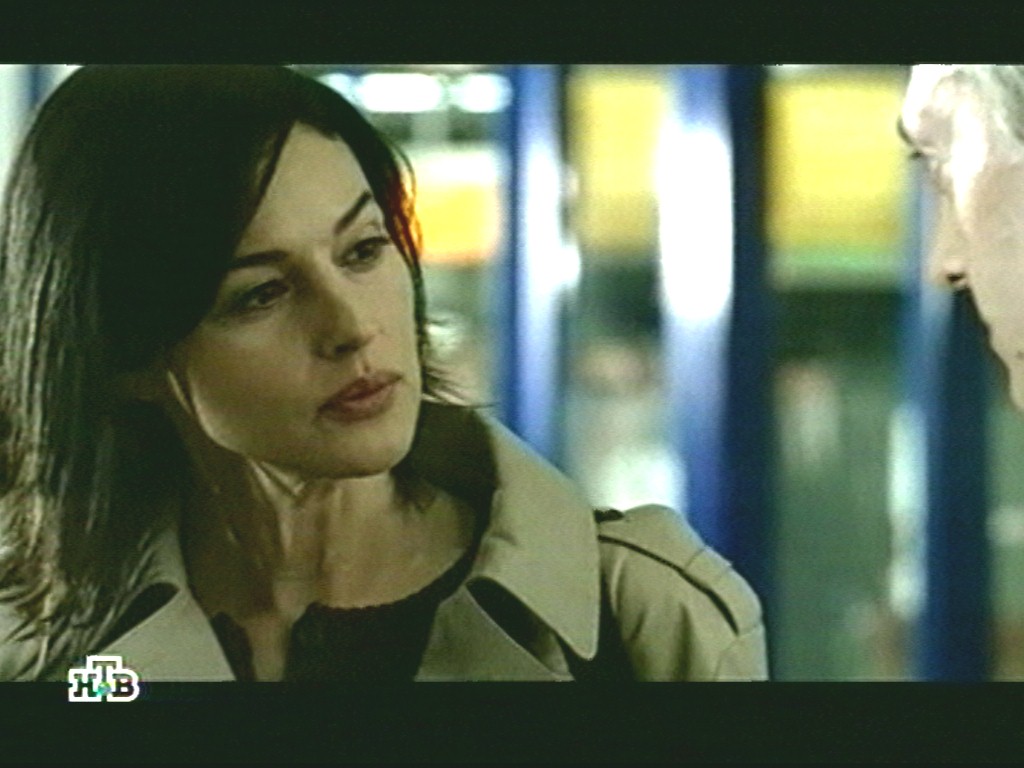

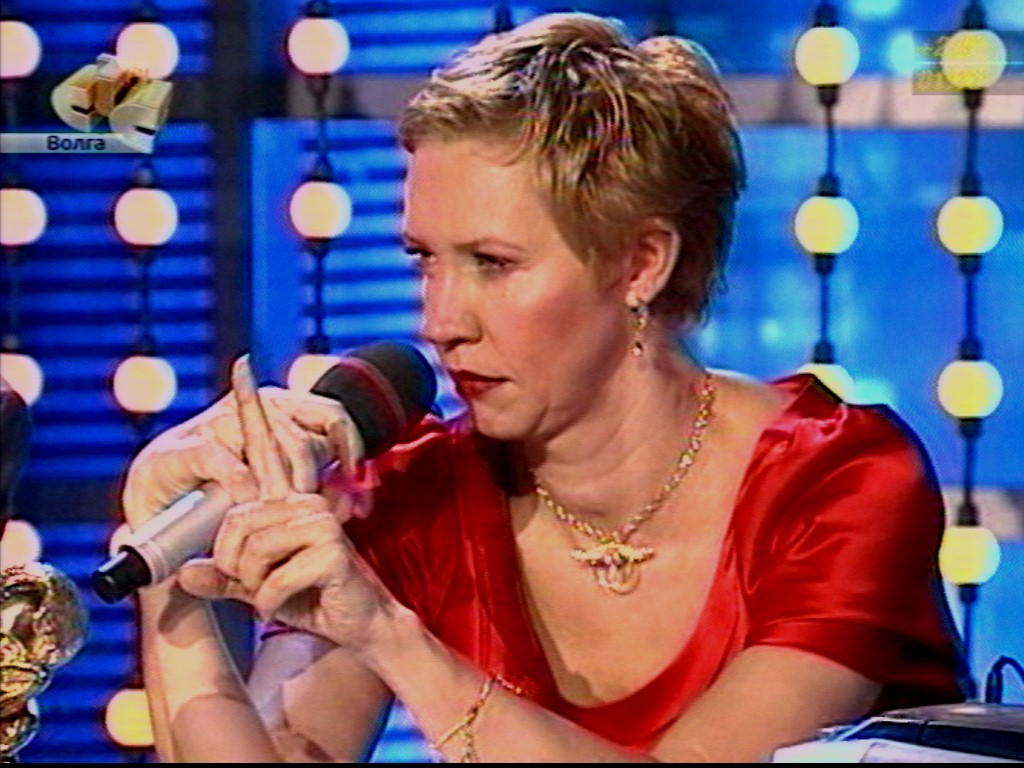

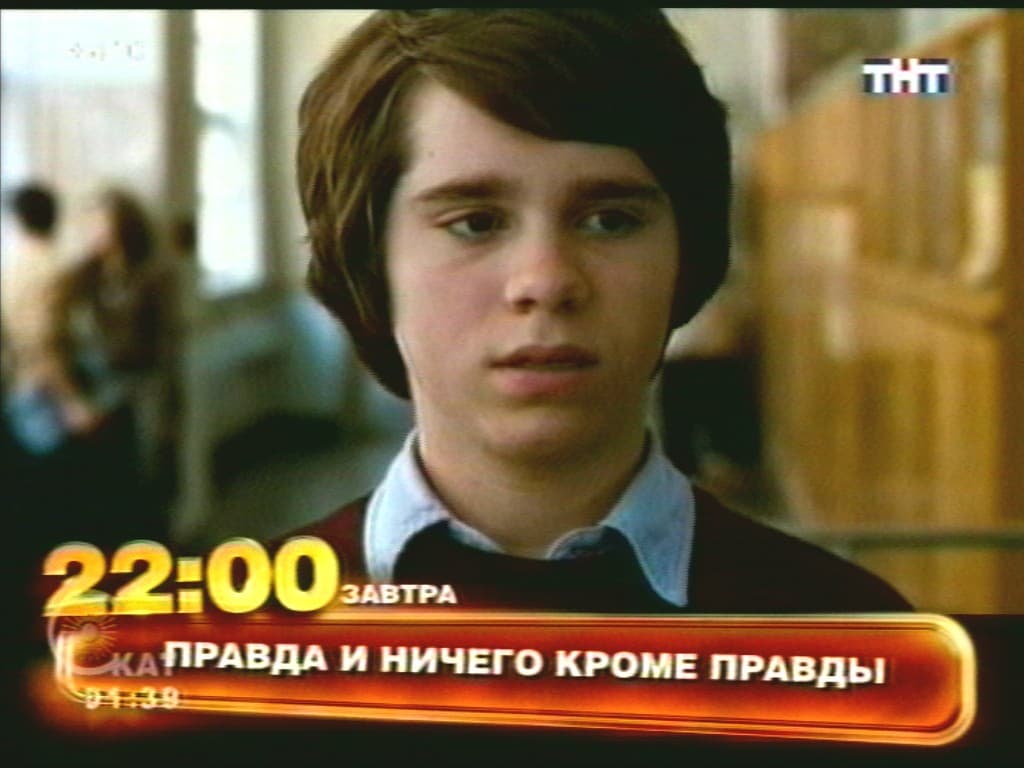

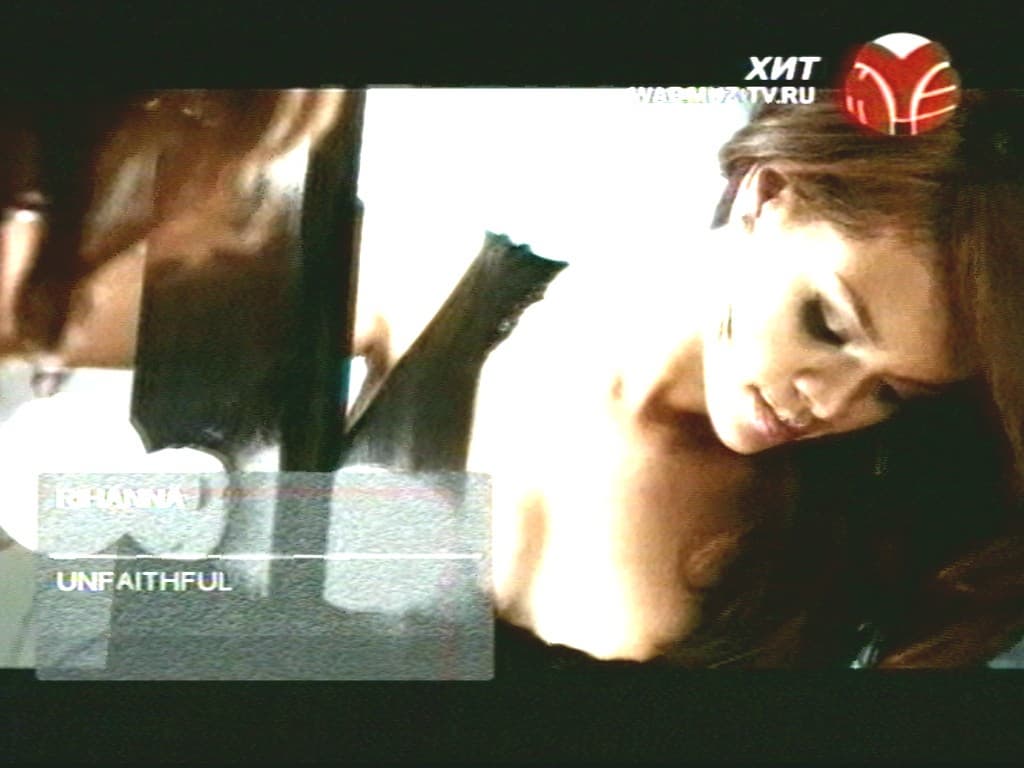

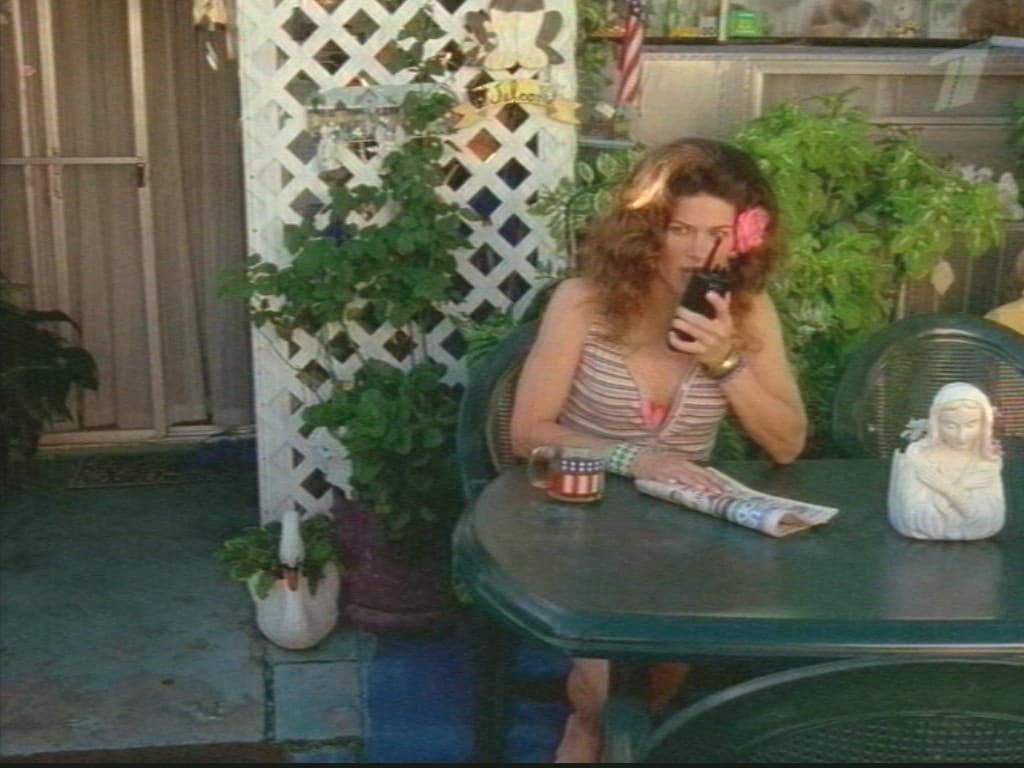

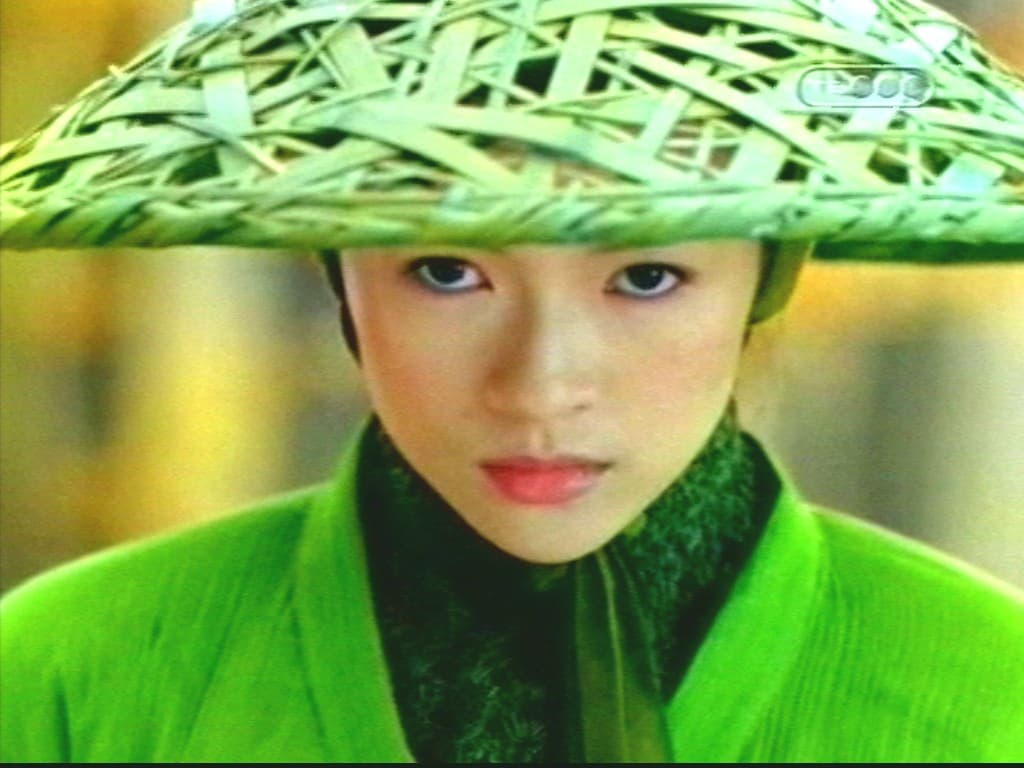

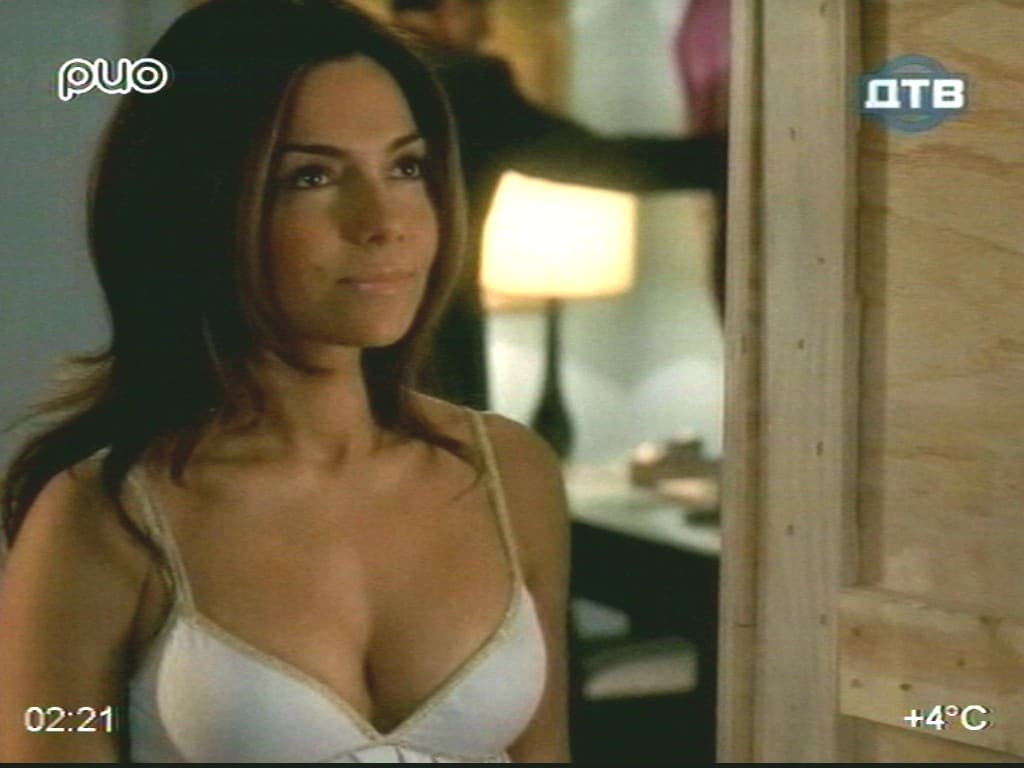

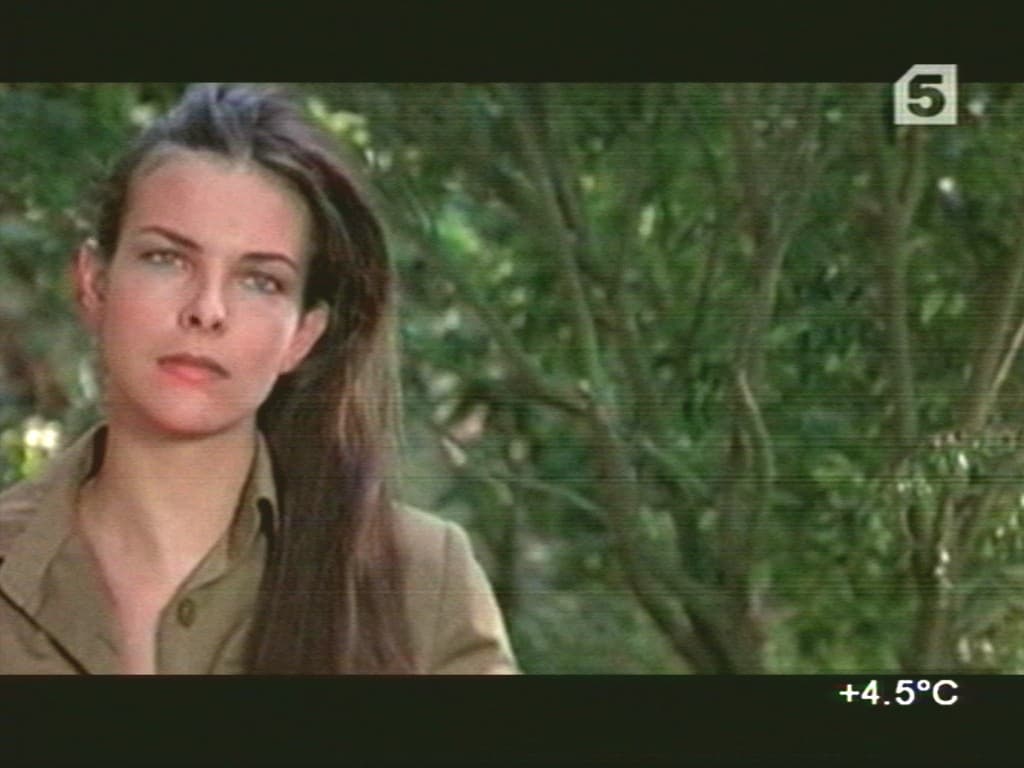

Качество приёма находится на хорошем уровне, среди тюнеров на базе XC2028 AverTV Box W9 Plus занимает положение явно выше среднего. Последние АЦП от NXP обеспечивают хорошую цветопередачу. Используемый алгоритм преобразования чересстрочной развёртки в прогрессивную отличается очень хорошей чёткостью, побочным следствием которой являются иногда появляющиеся артефакты в динамичных сценах. Впрочем, наблюдаются они достаточно редко, чтобы вызвать реальный дискомфорт. При подготовке скриншотов использовалось устройство DVI2USB от Epiphan SYSTEMS inc.

Какие-либо настройки шумоподавления, как и у предыдущих моделей на базе процессоров от ActVision, отсутствуют.

К сожалению, мы пока не располагаем методикой объективной оценки чувствительности автономных тюнеров, однако ослабление сигнала при помощи аттенюатора на 20 dB не оказало существенного влияния на качество изображения на каналах с хорошим уровнем сигнала. Вертикальных полос, замеченных при тестировании Compro VideoMate V300, не наблюдалось, что с учётом отсутствия таковых у AVerTV Volar новой серии позволяет осторожно предположить, что мы имели дело с единичным случаем, не зависящим от АЦП (напомним, что эффект «вертикальных полос» при ослаблении сигнала был родовой болезнью АЦП от Philips/NXP предыдущих серий).

При перемотке кассеты на подключенном к композитному разъему видеомагнитофоне артефактов и срыва синхронизации не наблюдалось. Автоматическое определение стандарта цветности работало корректно.

Отдельно следует отметить отсутствие заметного влияние кабеля и тракта тюнера на качество изображения с видеокарты при подключенном устройстве. К сожалению, такой, казалось бы, очевидный подход пока ещё встречается не у всех производителей.

Тюнер обеспечивает хорошее качество звука, дополнительная обработка, несмотря на достаточные для последней возможности АЦП, отсутствует.

Наводок на монитор от прилагаемого блока питания во время тестирования замечено не было.

К неприятным мелочам можно отнести долгое время включения тюнера, достигающее 7-8 секунд.

Нагрев тюнера при работе можно охарактеризовать как умеренный за исключением зоны антенного разъёма. Не исключено, что таким образом организован отвод тепла от платы, такое решение не является редкостью.

Работа с компонентным входом

Согласно спецификациям SAA7136, максимальные разрешения на входе ограничены 480p/576p, при подключении источников с 720p/1080i происходит интерполяция. Добавив сюда последующее масштабирование до разрешений на выходе тюнера при помощи видеопроцессора, можно получить неудовлетворительные результаты, наглядно продемонстрированные Compro VideoMate V300.

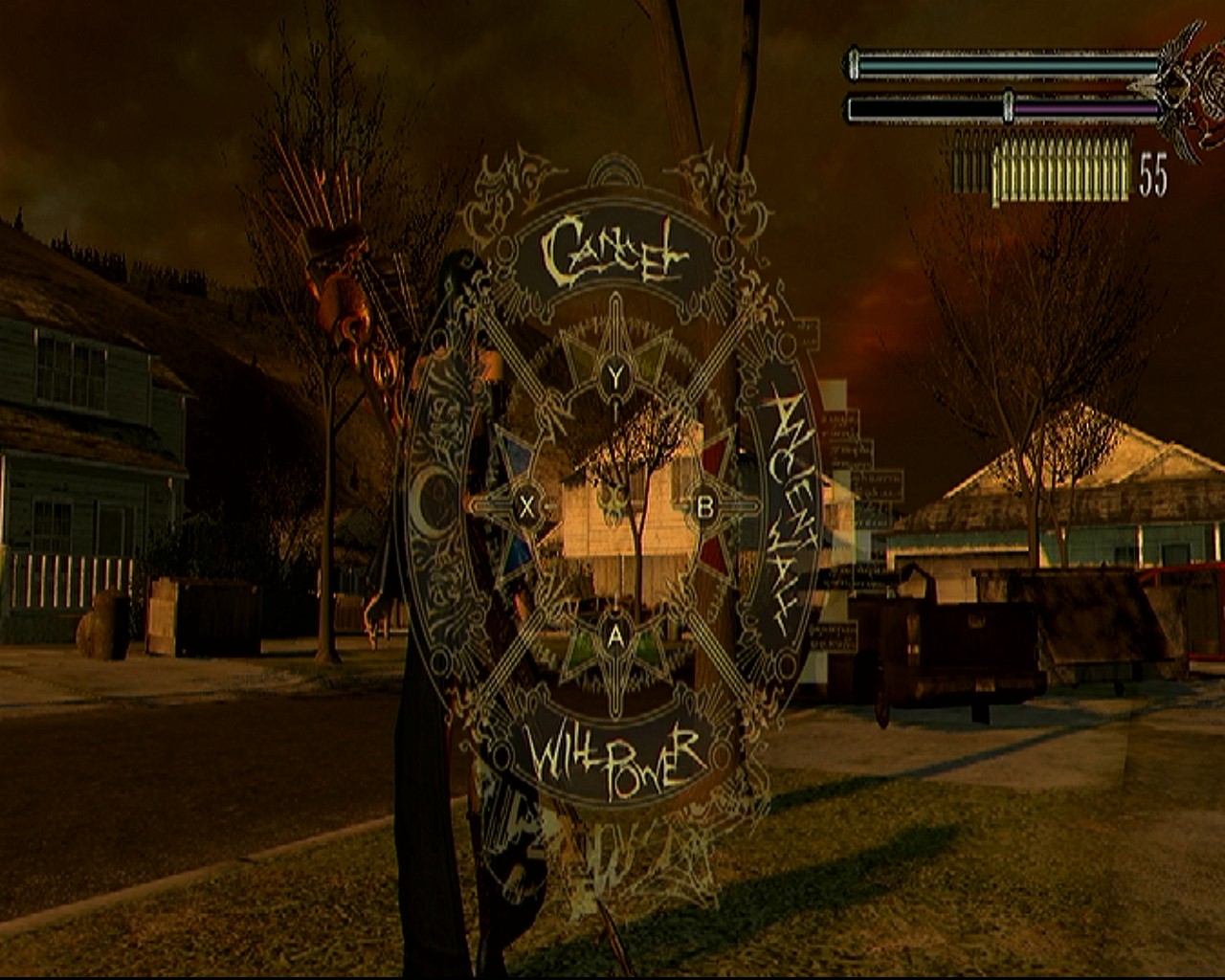

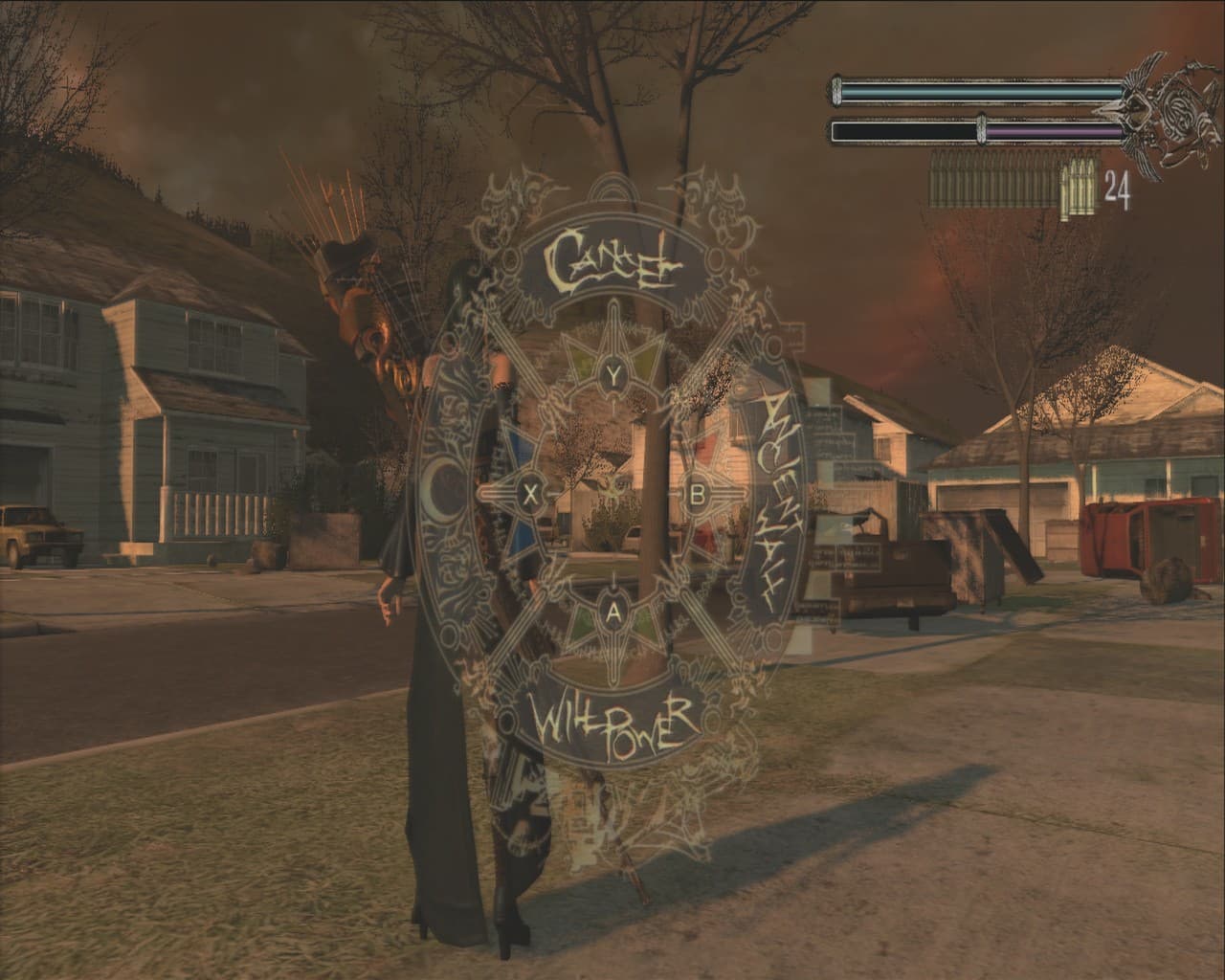

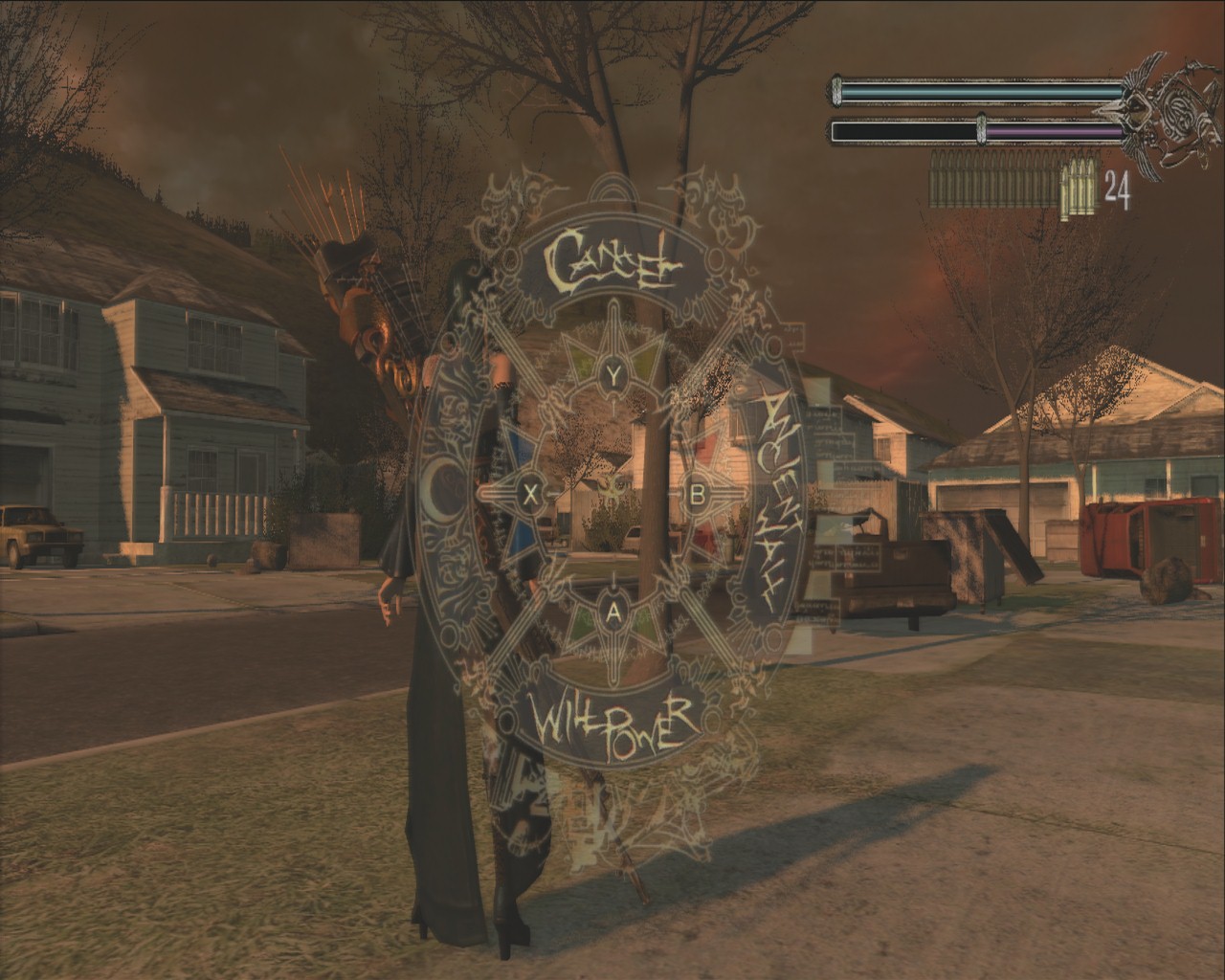

Тюнер был протестирован с игровой приставкой Microsoft XBOX360 в режиме 1080i (слева). Результат сравнивался с подключением посредством фирменного VGA-переходника (справа).

Как ни странно, AverTV Box W9 Plus справился с этой задачей существенно лучше, что, по всей видимости, объясняется лучшим качеством масштабирования и хорошей чёткостью используемой разновидности деинтерлейсинга. Да, результат далёк от идеала, к тому же, при подключении 1080i источников артефакты деинтерлейсинга становятся более заметными, но состязание с Compro VideoMate V300 выиграно по очкам с приличным перевесом.

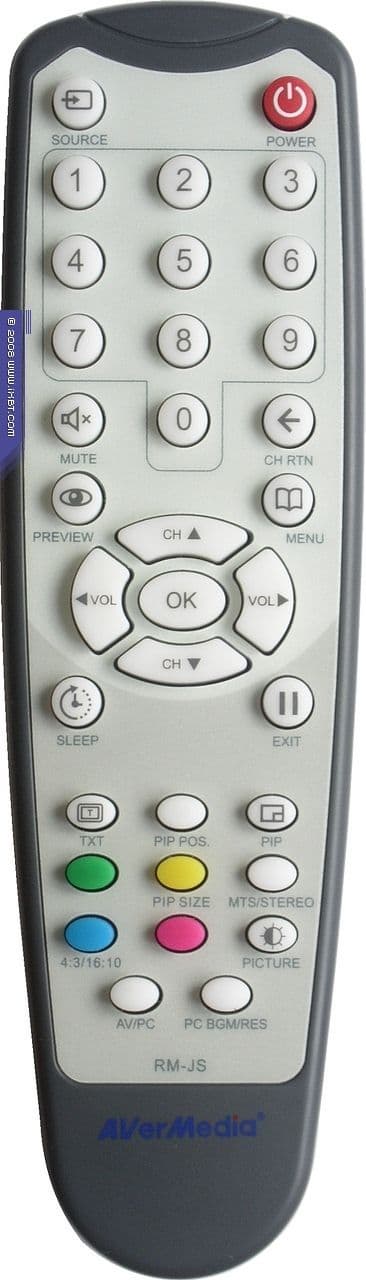

Пульт ДУ

Если предыдущие автономные тюнеры от AVerMedia комплектовались пультами, заметно отличающимися от пультов, используемых с другими устройствами компании, то новая линейка оснащается 34-кнопочными пультами ДУ, встречающимися у большинства современных моделей с разными интерфейсами. Назначения кнопок изменены в соответствии со спецификой автономного использования. Расположение кнопок по функциональным зонам отличается хорошей эргономикой, нажатие достаточно информативно. Отметим реализованный при помощи кнопки паузы стоп-кадр и кнопку PC PGM/RES, в обычном режиме возвращающую установленное разрешение к 1024×768, что может помочь при неверном выборе.

Пульт работает от двух батареек типоразмера AAA, входящих в комплект поставки.

Выводы

Поддержка максимального на момент тестирования разрешения 1920×1200 с хорошим качеством масштабирования приносит AverTV Box W9 Plus награду нашего сайта за оригинальный дизайн.

Original Design - награда за уникальный дизайн модели

Плюсы

  • Поддержка разрешений до 1920×1200
  • Хорошая чёткость изображения
  • Хорошее качество изображения и звука
  • Компонентный видеовход
  • Поддержка широкоформатных разрешений с несколькими режимами масштабирования
  • Поиск по частоте
  • Возможность сортировки каналов
  • Режим «Картинка-в-картинке»
  • Таймеры включения и отключения
  • Русифицированное меню

Минусы

  • Отсутствие настроек шумоподавления
  • Экстраполяция разрешений на компонентном входе при подключении 720p/1080i источников
  • Отсутствие поддержки 75 Гц
  • Низкая точность встроенных часов
  • Отсутствие поддержки режима «Картинка-в-картинке» в разрешении 1920×1200

Несмотря на задержку новой линейки, граничащую с опозданием, AVerMedia вернула себе прежние позиции на рынке автономных тюнеров. Да, за прошедшее время конкуренты не дремали, и AverTV Box W9 Plus уже не является однозначным лидером, однако по совокупности параметров эта модель является хорошим выбором при покупке автономного тюнера, особенно при использовании с мониторами больших диагоналей.

Средняя текущая цена (количество предложений) AverTV Box W9 Plus в московской рознице: Н/Д(0)



Выражаем благодарность компании
«AVerMedia Technologies Inc.»
за предоставленный на тестирование тюнер
