KWorld PlusTV TVBox 1440ex (SA210)

Компактный автономный TV-тюнер в комплектации Wii Edition

Дайте мне точку опоры, и я создам на ней множество точек зрения.
Валентина Беднова

Несмотря на отнюдь не лидирующую позицию на российском рынке компьютерных TV-тюнеров, тайваньская компания KWorld Computer Co., Ltd. является одним из основных участников рынка мирового. Добиться такого положения без внимания ко всем основным направлениям трудно, поэтому наличие среди продуктов компании автономных тюнеров, подключаемых между монитором и видеокартой и способных работать без участия компьютера, нисколько не удивляет. Заслуживает одобрения динамика развития, время, прошедшее между Kworld LCD TV BOX и KWorld TVBox WS Pro HD явно не потрачено зря. Любопытно позиционирование некоторых моделей. Как ни странно, пока ещё остающийся лучшим вариантом для подключения игровых приставок TVBox WS Pro HD в этом качестве особо не рекламировался, в отличие от заметно уступающего по реализации поддержки источников HD-сигнала Compro VideoMate V300, претенциозно объявленного производителем тюнером для игроков. Судя по комплектации устройства, о котором пойдёт речь ниже, соответствующие выводы из этого, всё-таки, были сделаны.

Комплект поставки

Оформление коробки идёт вразрез с фирменным стилем, используемым в последних продуктах компании. Нескромный размер (TVBox WS Pro HD поставляется в гораздо более компактной упаковке), холодная бело-голубая цветовая гамма, огромные буквы надписей, напоминающих о том, что тюнер имеет снежно-белый (именно так и написано) цвет и 100% совместимость с игровой консолью Nintendo Wii, определённо, привлекают внимание. Отметим, что вышеперечисленное справедливо только для попавшей к нам версии Wii Edition, обычный вариант выпускается в чёрном корпусе и поставляется в коробке схожего с TVBox WS Pro HD дизайна. Локализацию сложно назвать грамотной, несмотря на отсутствие явных грамматических и синтаксических ошибок, фразы типа «высококачественные графические дисплеи аналогичных продуктов» вызывают недоумение.

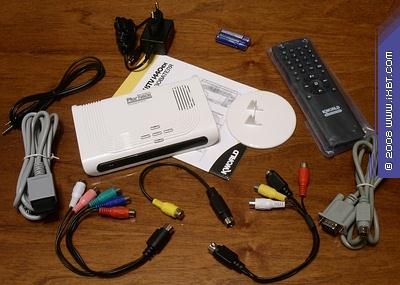

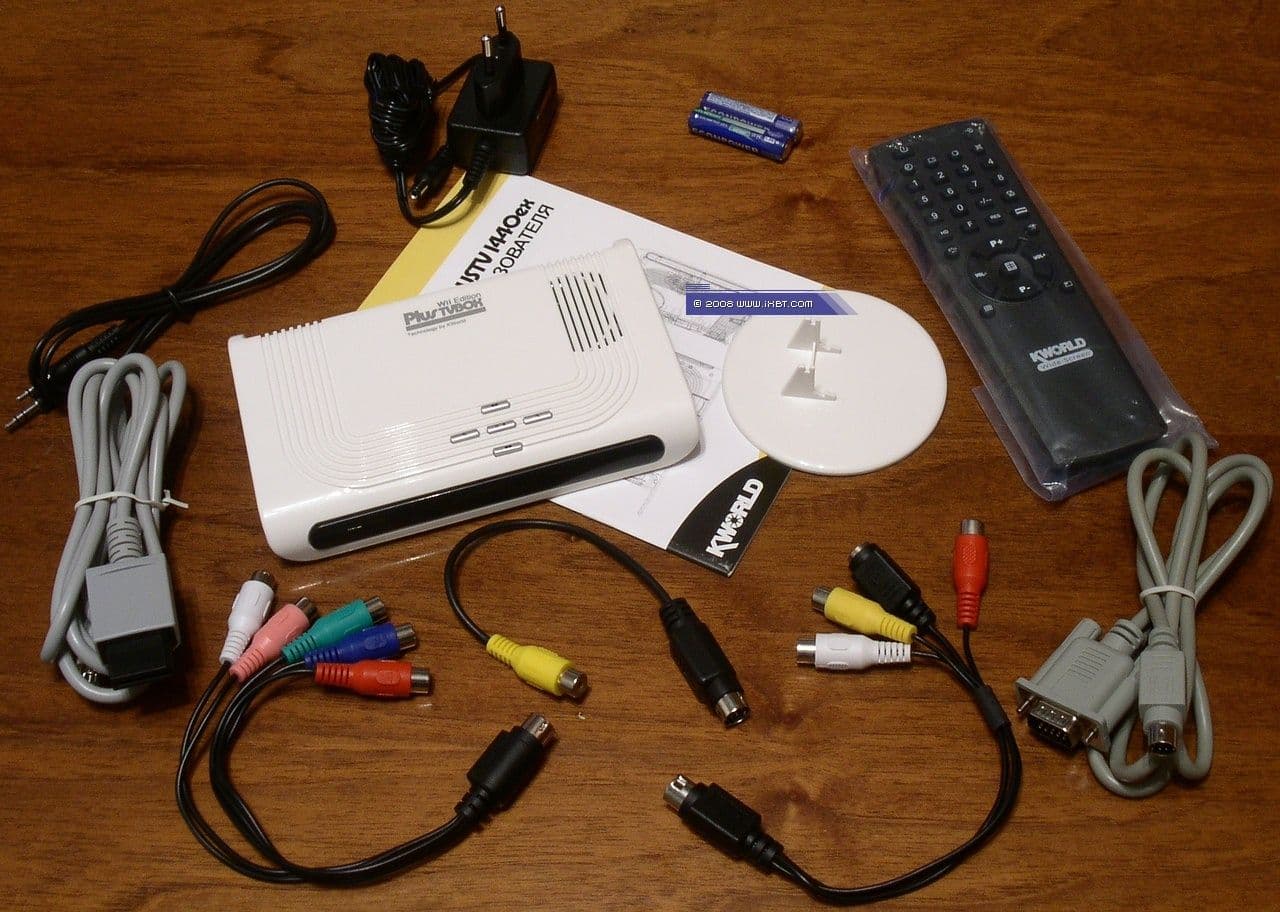

Внутри коробки находится форма из прессованного картона, в отдельных отсеках которой разложены:

  • Тюнер
  • Подставка для тюнера
  • Пульт ДУ
  • Кабель MiniDIN 8-pin — D-Sub female
  • Переходник MiniDIN 9-pin — S-Video + RCA (композитный видеовход) + 2 RCA аудио
  • Переходник MiniDIN 9-pin — 3 RCA (компонентный YPbPr видеовход) + 2 RCA аудио
  • Переходник MiniDIN 9-pin — RCA (композитный видеовход)
  • Кабель для подключения к линейному входу звуковой карты mini-jack 3.5 мм
  • Блок питания 5В, 800мА
  • Руководство пользователя на русском языке

Конструкция и спецификации



Спецификации PlusTV TVBox 1440ex:

  • Полная поддержка антенного и кабельного диапазонов
  • Поддержка PAL/SECAM/NTSC
  • Автоматический поиск и сортировка каналов
  • Поддержка разрешений 800×600 (SVGA), 1024×768 (XGA), 1280×1024 (SXGA), 1440×900 (WXGA)
  • Прогрессивная развёртка
  • Частота кадров — 60 Гц, 75 Гц (только для 800×600 и 1024×768)
  • Поддержка соотношений сторон 4:3/16:9/16:10

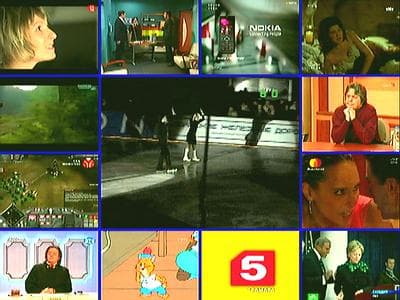

  • Многоканальный предварительный просмотр
  • Функция «Стоп-кадр»
  • Функция шумопонижения
  • Режим «Картинка-в-картинке» с настройкой размеров и позиции видеоокна (не поддерживает компонентный YPbPr видеовход)
  • Поддержка разрешений 480i/480p/576i/576p/720p/1080i на компонентном входе
  • Возможность использования специального MMI (Multimedia interface) кабеля для подключения игровых приставок
  • Дополнительные функции — таймер включения/отключения, календарь, калькулятор, игра
  • Встроенный динамик

По сравнению с тяжеловесным TVBox WS Pro HD, TVBox 1440ex выглядит изящно. Закруглённые обводы, блок из 5 серебристых кнопок (возможно полноценное управление) на верхней панели (боковой при вертикальной установке) гармонично сочетаются с белым цветом корпуса (как уже говорилось выше, обычный вариант имеет другую окраску). Стилизованная решётка напоминает о наличии встроенного динамика.

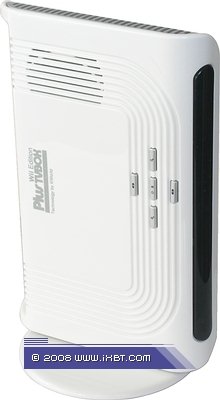

PlusTV TVBox 1440ex является одним из самых (если не самым) компактных автономных тюнеров, его размеры составляют всего 153×98×23 мм. Похоже, тюнеры разрабатывались разными командами.

За прозрачной вставкой находятся ИК-датчик пульта ДУ и красный светодиод, мигающий в режиме ожидания. Эстетика индикатора принесена в жертву унификации, красный цвет хорошо сочетается с чёрным корпусом, с белым более гармонично выглядел бы синий или зелёный

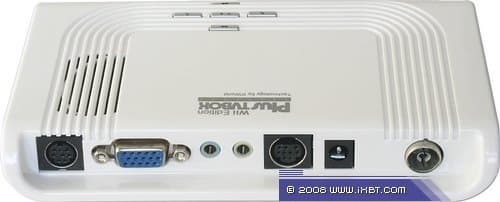

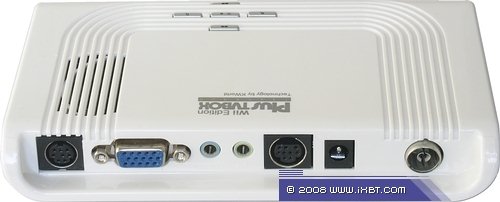

Под коммутацию отведена задняя панель, на которой расположены разъём для подключения к видеокарте при помощи переходника MiniDIN 8-pin — D-Sub female, разъём D-Sub male для подключения дисплея, линейный аудиовход и аудиовыход (оба mini-jack 3,5 мм), разъём MiniDIN 9-pin для подключения внешних источников посредством одного из нескольких имеющихся в комплекте переходников и разъём для подключения блока питания.

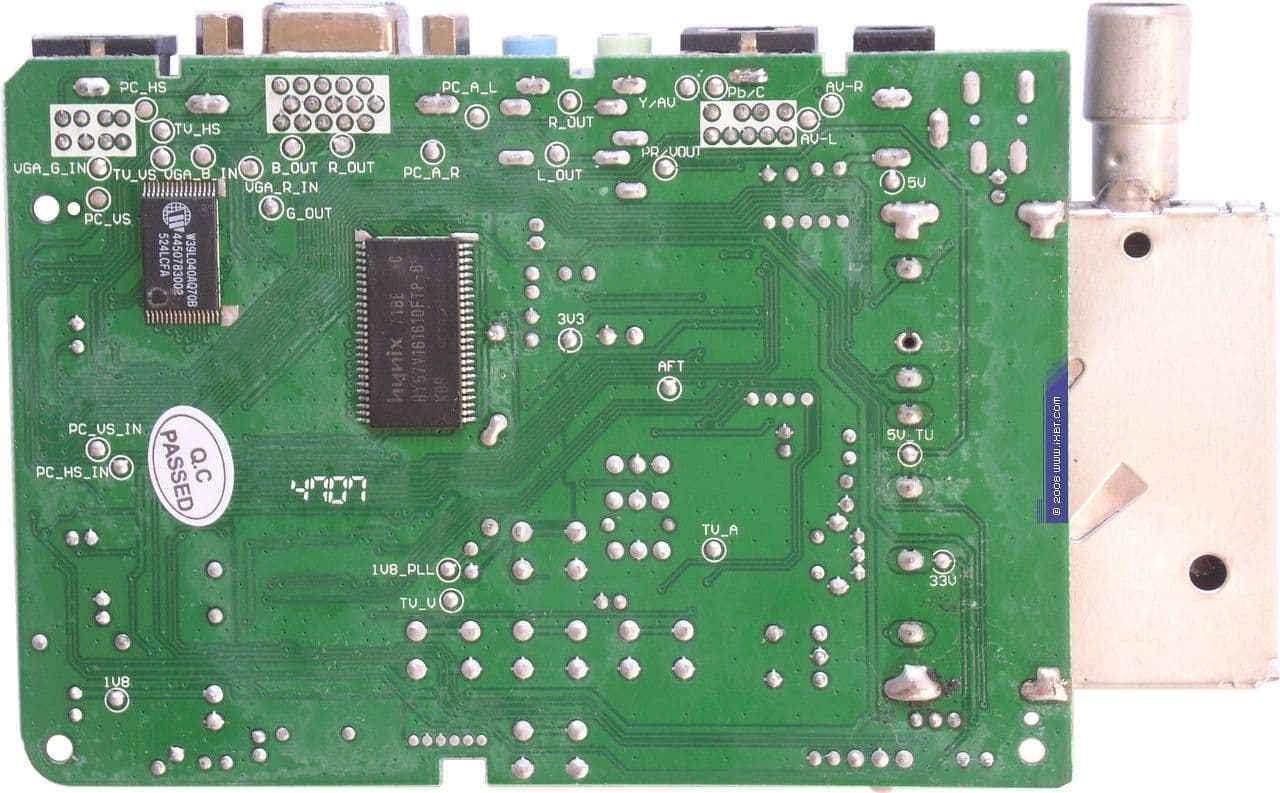

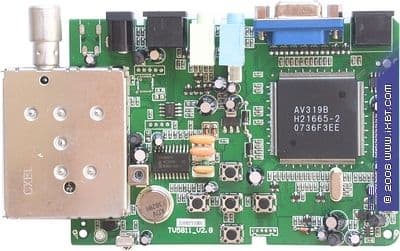

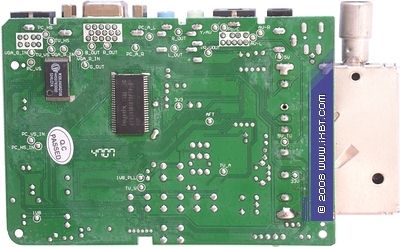

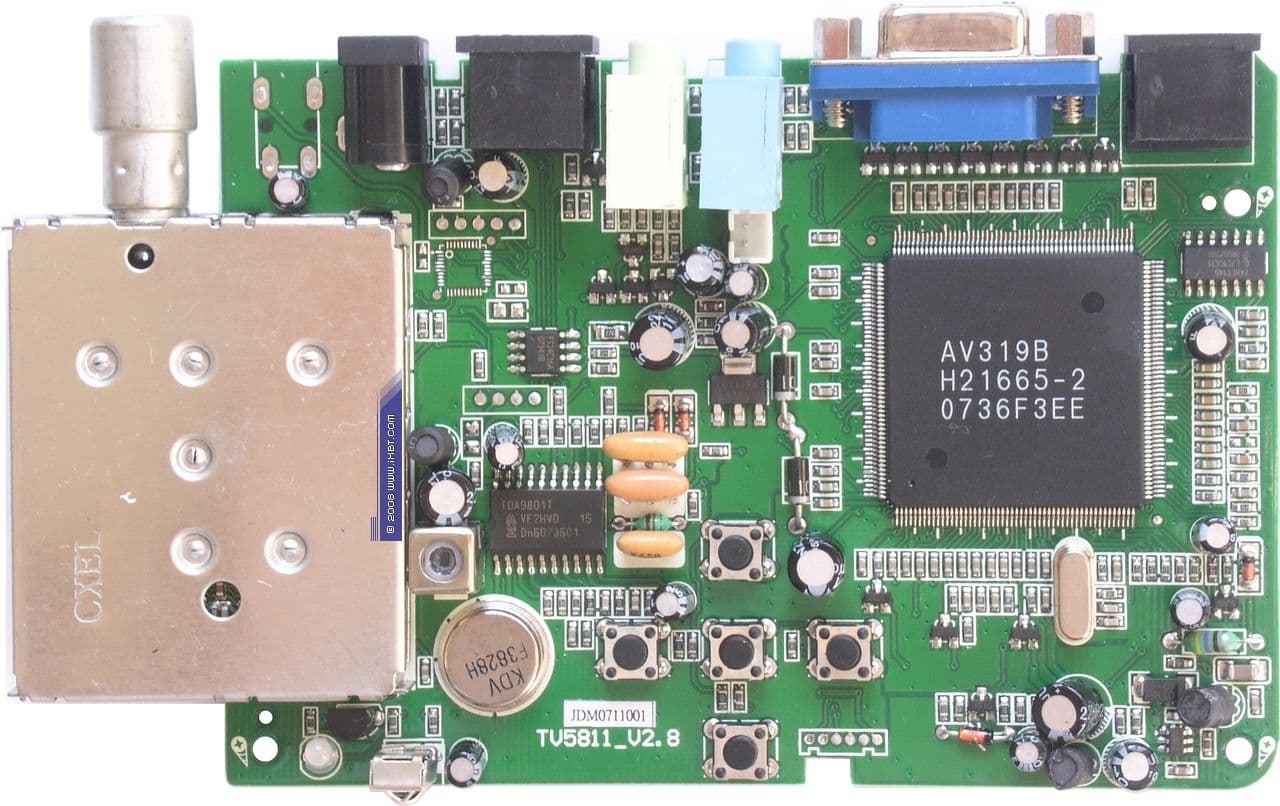

Как и TVBox WS Pro HD, TVBox 1440ex отличается оригинальной элементной базой.

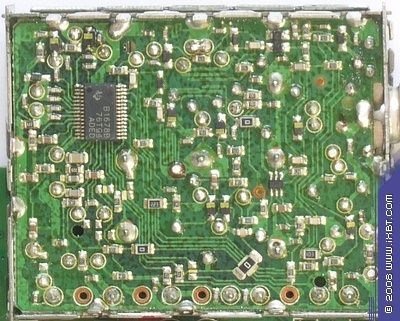

Оригинально расположенный (половина приёмника находится за пределами платы) низкопрофильный ВЧ-блок классической компоновки CXEL от постоянного партнёра KWorld Shenzhen Tenas Electronic Co., Ltd работает в паре с VIF-PLL демодулятором TDA9801T производства бывшего полупроводникового подразделения Philips Electronics, а ныне самостоятельной компании NXP.

Микросхема с маркировкой AV319B принадлежит к последнему поколению видеопроцессоров, самостоятельно выполняющих аналогово-цифровое преобразование.

Поддержки декодирования стереозвука тюнер не имеет.

Для управления тюнером используется модуль 4 Мбит CMOS флэш-памяти W39L040A от Winbond Electronics Corp. Буферная память представлена модулем ёмкостью 16 МБ производства Hynix Semiconductor Inc.

Конфигурация тестового компьютера

  • Процессор Intel Core 2 Quad Q6600
  • Системная плата Gigabyte GA-965P-DS3 (Intel P965 + Intel ICH8)
  • Оперативная память 4 ГБ (4×1024 DDR2 PC6400 KingMax)
  • Видеокарта NVIDIA GeForce 8800GTX
  • Звуковая карта Creative Sound Blaster Audigy 2ZS
  • Жесткий диск 250 ГБ Hitachi (HDT722525DLA380)
  • Жесткий диск 320 ГБ Hitachi (*VLA360)
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0
  • DVD ReWriter BENQ DW1640
  • DVD ReWriter NEC ND-3500A
  • Блок питания Thermaltake Purepower 680APD (W0049 rev. 2, 680 W)

При тестировании использовался монитор Samsung SyncMaster 215TW.

Список эфирных каналов при тестировании


НазваниеКаналЧастотаУровень сигналаСтандарт
СТС149.75 МГц79.5 дБ (мкВ)SECAM D/K
Первый377.25 МГц82.3 дБ (мкВ)SECAM D/K
RenTV6175.75 МГц68.0 дБ (мкВ)SECAM D/K
Скат ТНТ7183.25 МГц85.4 дБ (мкВ)SECAM D/K
РТР9199.25 МГц87.2 дБ (мкВ)SECAM D/K
Домашний11215.25 МГц56.5 дБ (мкВ)SECAM D/K
НТВ21471.25 МГц59.5 дБ (мкВ)SECAM D/K
5 канал23487.25 МГц62.5 дБ (мкВ)SECAM D/K
Культура25503.25 МГц76.7 дБ (мкВ)SECAM D/K
ДТВ27519.25 МГц66.2 дБ (мкВ)SECAM D/K
МузТВ35583.25 МГц63.2 дБ (мкВ)SECAM D/K
ТВ337599.25 МГц62.2 дБ (мкВ)SECAM D/K
ТВЦ47679.25 МГц59.2 дБ (мкВ)SECAM D/K
Спорт50703.25 МГц63.0 дБ (мкВ)SECAM D/K

Настройка

Принципиальные отличия от TVBox WS Pro HD в логике, стилистике (схожи только белый цвет шрифта и сиреневый цвет фона, да и то, с оговоркой — цвет шрифта можно изменить) и возможностях экранного меню подтверждают предположение о разных командах непосредственных разработчиков. Кроме того, на этот раз отсутствует поддержка русского языка. Впрочем, нельзя исключать её добавление в будущих версиях прошивки.

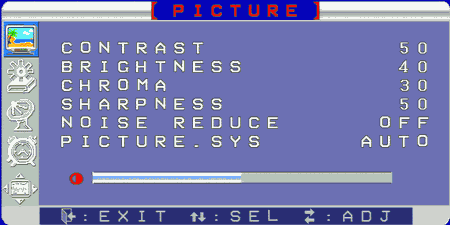

Кроме обычных контраста, яркости, цветности и чёткости, в разделе PICTURE находятся шумопонижение (включено/выключено) и выбор стандарта цветности (автоматическое определение, PAL, NTSC 3.58, SECAM). Настройки применяются ко всем каналам одновременно.

С пульта ДУ возможен выбор трёх предустановленных профилей (BRIGHT, STANDART, MILD) и одного пользовательского. Ручная регулировка параметров изменяет их относительно выбранного профиля.

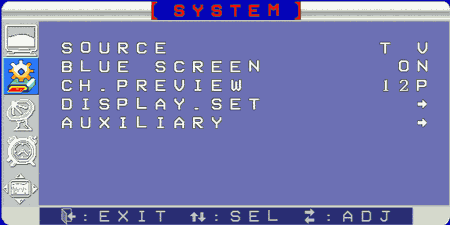

Раздел SYSTEM отвечает за выбор источника, включение «синего экрана» при нестабильном сигнале и размер матрицы при многоканальном просмотре (9 окон одного размера или 12 окон вокруг основного).

Режим вызывается при помощи специальной кнопки на пульте ДУ и работоспособен только при сохранении пропорций текущего разрешения.

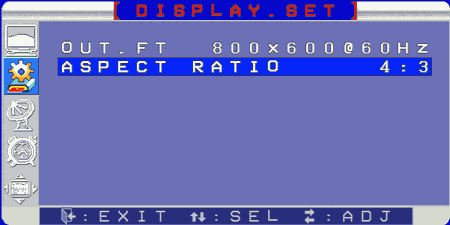

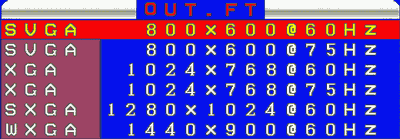

Здесь же доступны настройки дисплея, включающие выбор разрешения и соотношения сторон (4:3 и 16:10). До разнообразия режимов Compro VideoMate V600 TVBox 1440ex не дотягивает, однако по сравнению с TVBox WS Pro HD, строго следующему пропорциям дисплея, прогресс налицо.

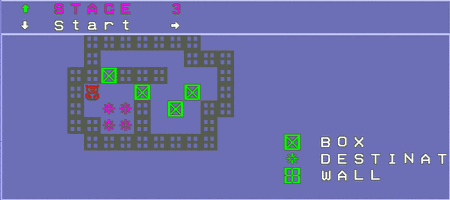

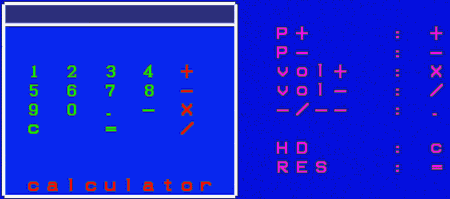

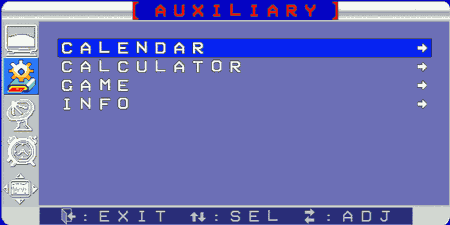

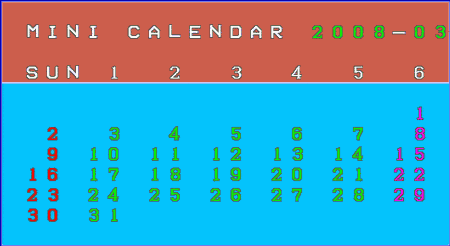

Подраздел AUXILIARY скрывает календарь, калькулятор, игру (разновидность Sokoban, в силу отсутствия ограничения времени на уровень страдающая отсутствием динамики).

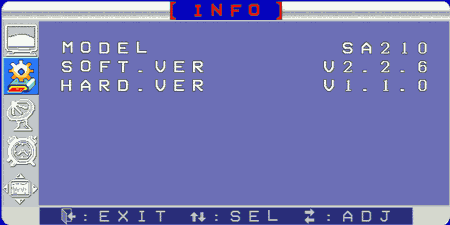

Пункт INFO предоставляет возможность ознакомиться с версиями программной (SOFT.VER, V 2. 2. 6 в нашем случае) и аппаратной части (HARD.VER, V 1. 1. 0).

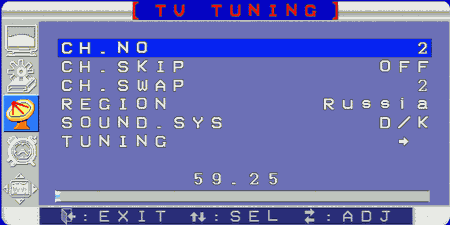

Необычно реализован раздел TV TUNING. В главном окне доступны выбор номера канала, включение/отключения пропуска, обмен каналов, предоставляющий возможность сортировки, установка региона. При выборе России или Украины поиск осуществляется по соответствующим сеткам каналов, но не будем топиться с обвинениями в отсутствии поиска по частоте, таковой скрывается под псевдонимом COMMON. Поддерживаются только системы звука D/K, I, работать с B/G тюнер не умеет.

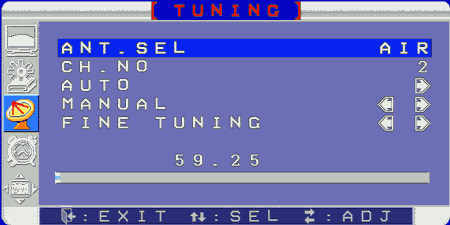

Непосредственно за поиск и настройку каналов отвечает подраздел TUNING, в котором находятся выбор диапазона (эфирный/кабельный), запуск автоматического поиска, ручная настройка и точная подстройка канала.

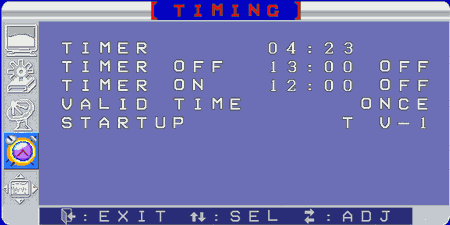

Настройкам таймера отведён одноимённый раздел TIMING. Настройки внушают уважение — кроме времени срабатывания таймеров включения с установкой канала и отключения присутствует выбор периодичности срабатывания (единовременно и постоянно).

В настройках экранного меню (раздел OSD) можно изменить стиль (MODERN и ROMANTIC отличаются от установленного по умолчанию CLASSIC только цветами шрифта и курсора), позицию и установить время отображения с рекордной максимальной продолжительностью в 1 минуту (!).

Путешествие в дебри настроек для изменения разрешения не является обязательным, при помощи кнопки на пульте ДУ можно вызвать меню быстрого выбора.

Аналогично реализовано быстрое переключение источников.

Отдельная кнопка на пульте выделена и для оперативного изменения соотношения сторон

Режим «Картинка-в-картинке» у автономных TV-тюнеров представляет собой наложение видеопотока на часть аналогового изображения с выхода видеокарты. Активируется при помощи кнопки PIP на пульте ДУ. Последовательные нажатия на эту же кнопку приводят к изменению размера видеоокна (1/4 экрана, 1/9, 1/4, отключено). Последовательные нажатия на кнопку вызова профилей настроек изображения перемещают видеоокно.

Качество

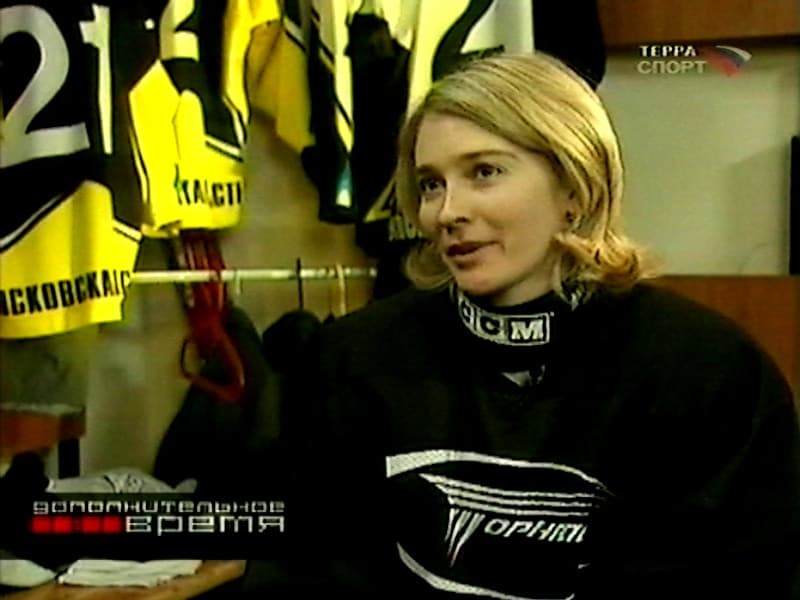

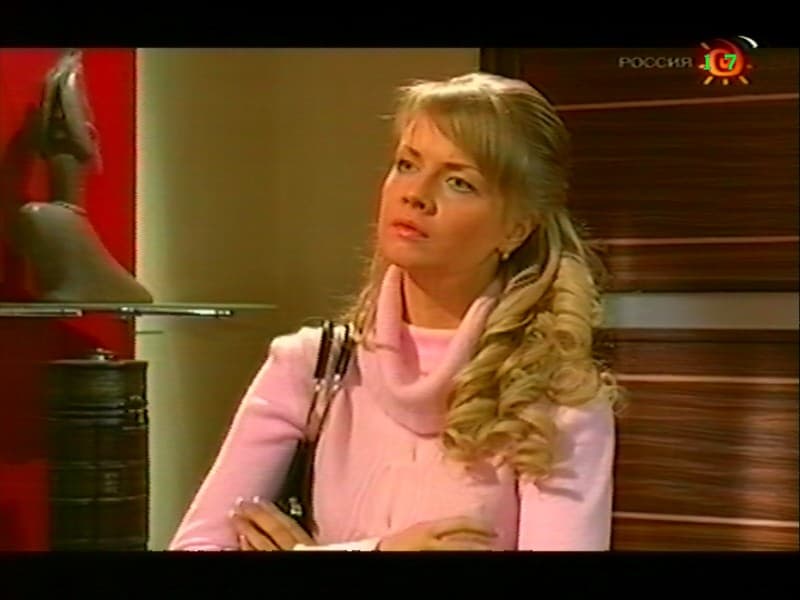

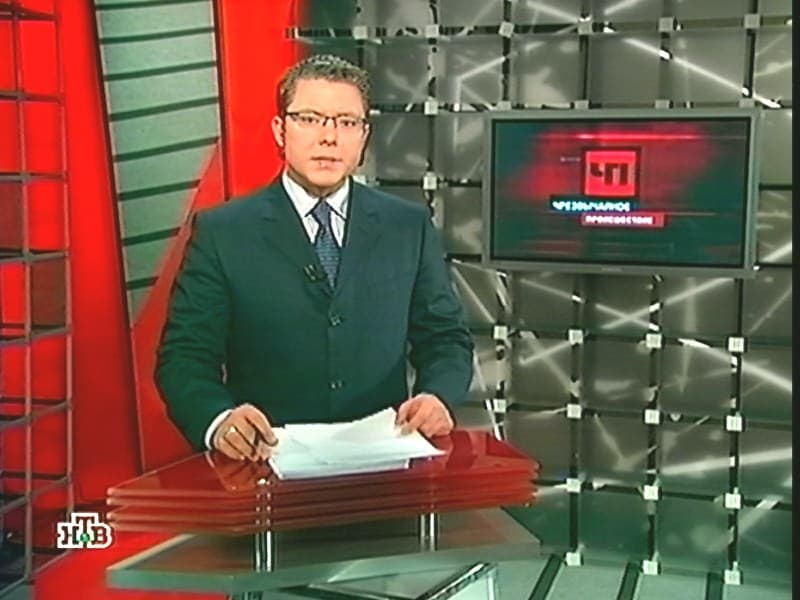

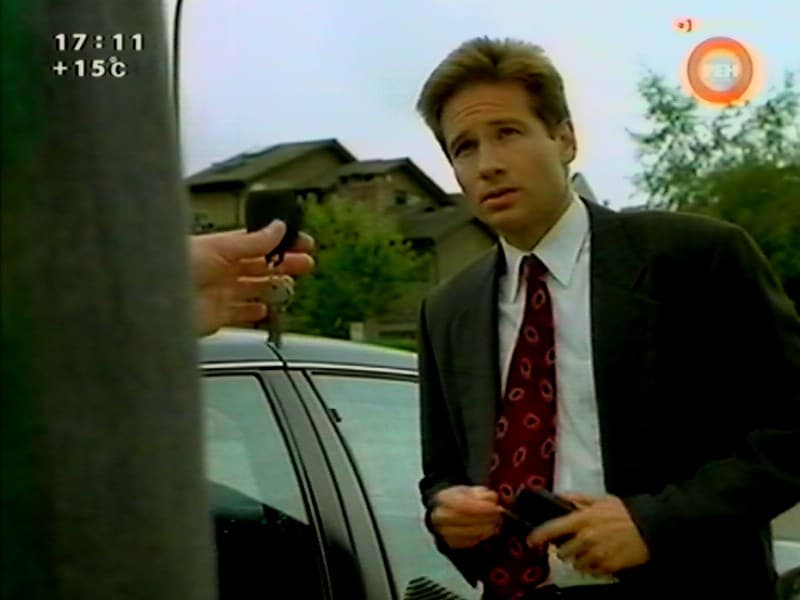

Автоматический поиск каналов повторил результат TVBox WS Pro HD. Добавление одного канала к реально существующим в условиях тестирования можно считать неплохим результатом.

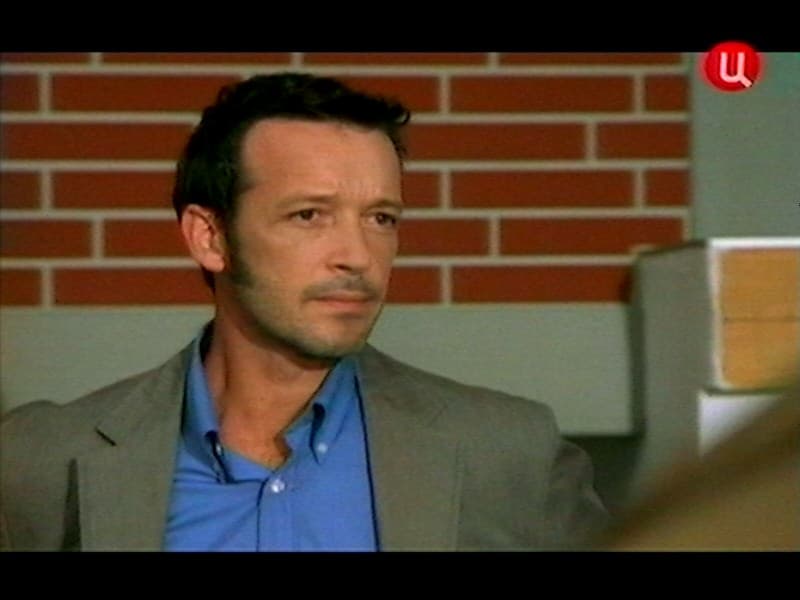

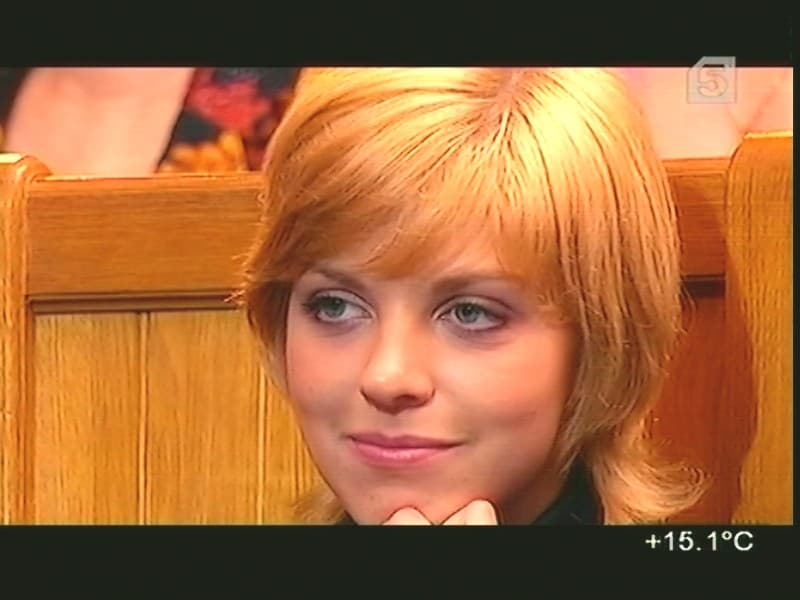

Рекордов в области приёма TVBox 1440ex не ставит, но держится достаточно уверенно для того, чтобы говорить о хорошем качестве приёма. К сожалению, мы пока не располагаем методикой объективной оценки чувствительности автономных тюнеров, однако ослабление сигнала на 20 dB при помощи аттенюатора не оказало заметного влияния на качество изображения на каналах с хорошим уровнем.

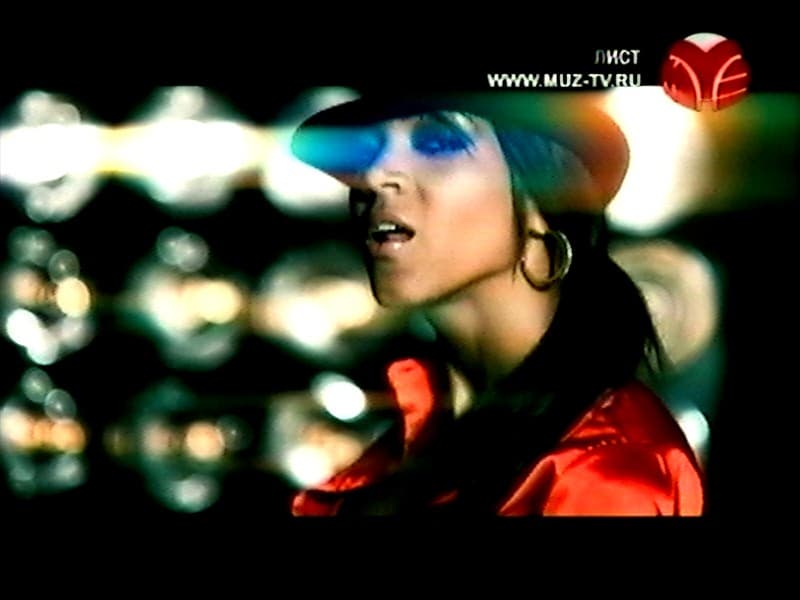

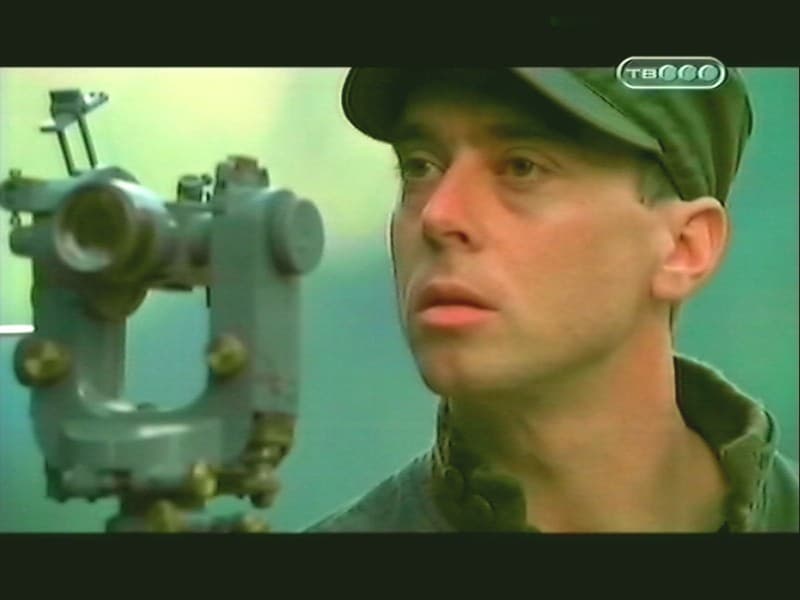

Несмотря на схожие видеопроцессоры, смещения в розовый цвет, замеченного у TVBox WS Pro HD, не обнаружилось. Тюнер обеспечивает хорошее качество изображения, субъективно завышенную цветность по умолчанию сложно отнести к недостаткам в силу возможности её уменьшения. Совсем без недостатков не обошлось, чёткость изображения не дотягивает до лучших результатов. С другой стороны, эта особенность, вряд ли, способна доставить ощутимый дискомфорт обычному пользователю, незнакомому с другими моделями. Несмотря на доступность активации шумоподавления, заметного эффекта от включения/отключения не обнаружилось, похоже, эта опция всегда включена на аппаратном уровне.

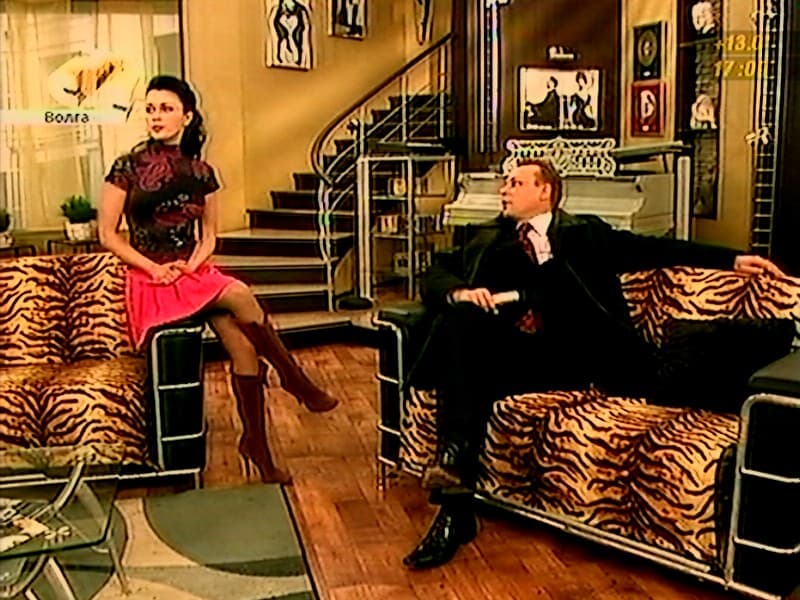

При подготовке скриншотов использовалось устройство DVI2USB от Epiphan SYSTEMS inc.

Перемотка кассеты на подключенном к композитному разъему видеомагнитофоне происходила без срыва синхронизации.

Говорить о сколь-нибудь серьёзном качестве встроенного динамика, разумеется, не будем, однако звук вполне разборчив для такого использования. При подключении внешней акустики динамик отключается.

Снижение чёткости изображения на мониторе при сквозном подключении тюнера незначительно и дискомфорта не вызывает.

Нагрев тюнера при работе за пределы комфортного уровня не выходит.

Подключение игровых приставок

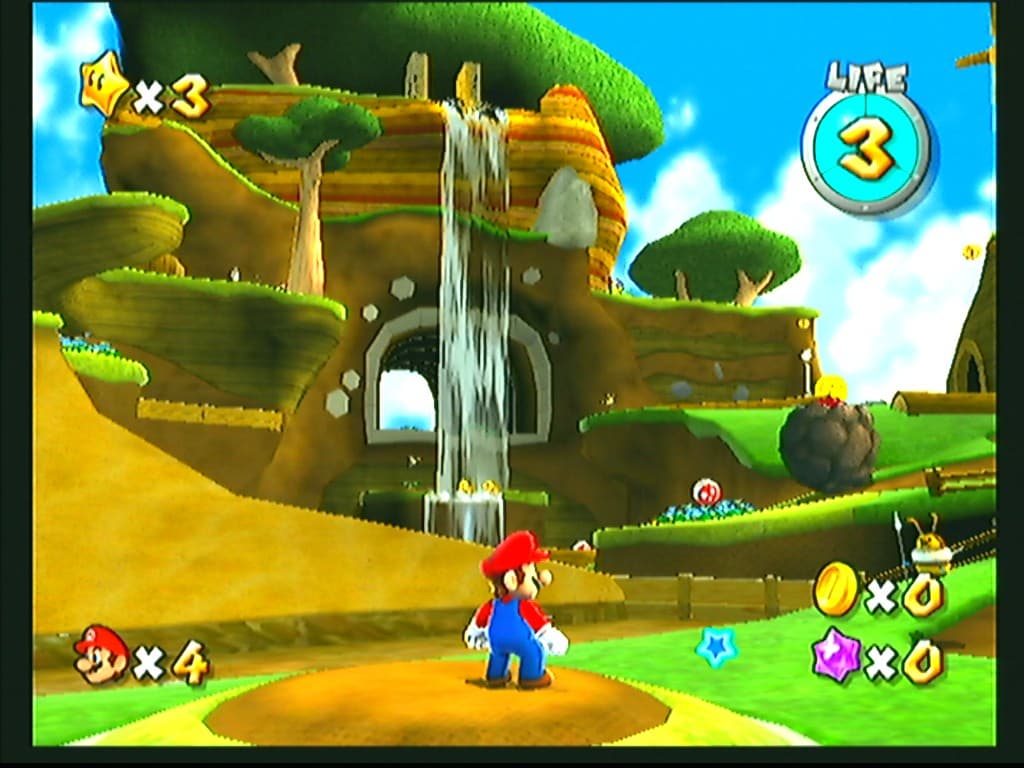

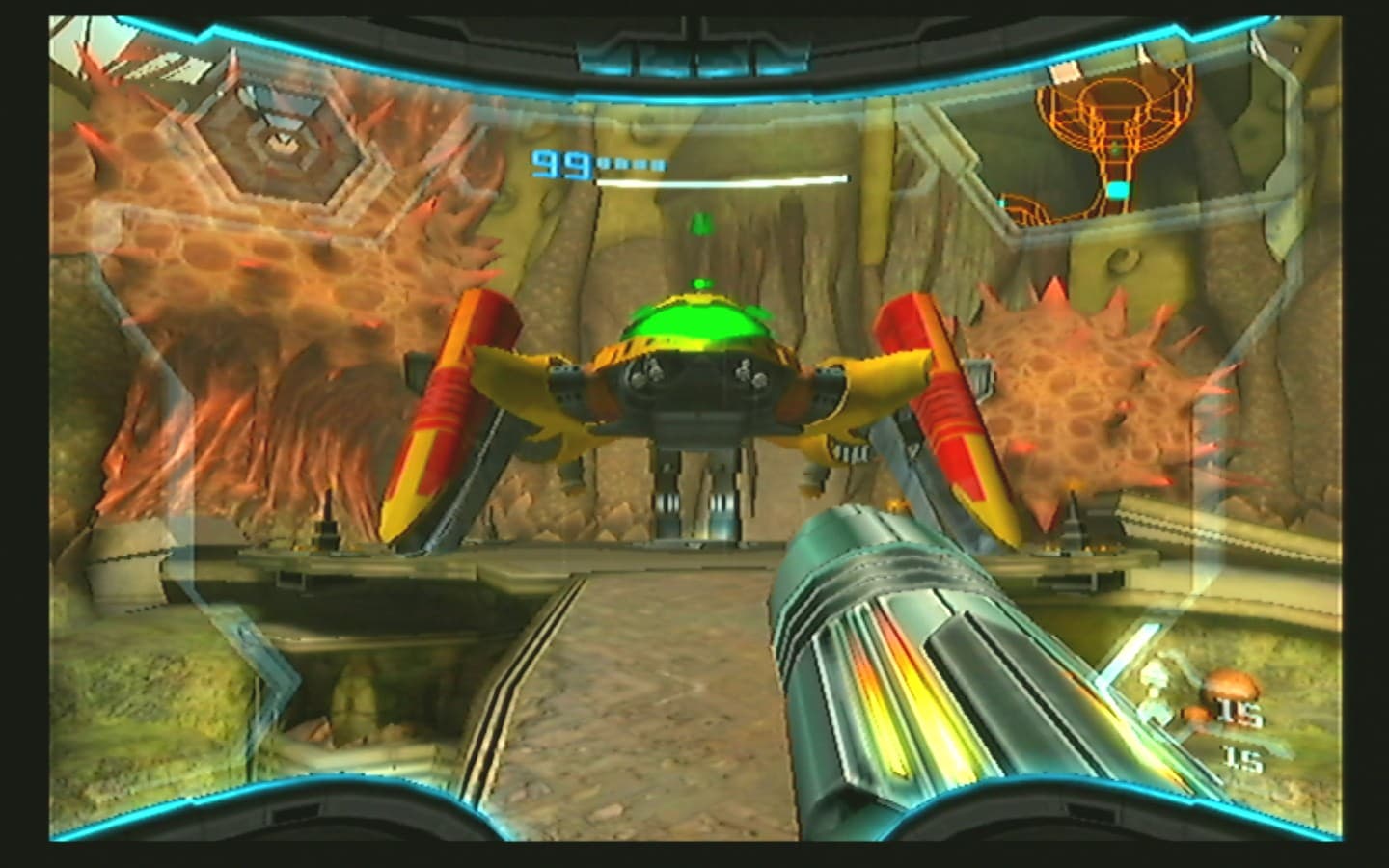

Nintendo Wii не поддерживает изображение высокой чёткости, соединение при помощи кабеля из комплекта, по сути, представляет собой обычное компонентное подключение с разрешениями 720×576/720×480. C другой стороны, компонентный кабель является для этой приставки дополнительным аксессуаром с вытекающими отсюда затратами на приобретение, а если вспомнить о полнейшем отсутствии VGA/DVI/HDMI-разъёмов и масштабировании средствами видеопроцессора, такая коммутация, пожалуй, является лучшим вариантом для оригиналов, желающих подключить именно эту консоль к монитору с диагональю в 19 дюймов.

Примеры можно увидеть ниже (чёрная зона вокруг изображения является следствием работы используемого для захвата оборудования).

Разрешение 1024×768



Разрешение 1440×900



В отличие от Compro VideoMate V300, TVBox 1440ex, как и TVBox WS Pro HD, обладает реальной поддержкой 720p и 1080i. Однако сниженная по сравнению с TVBox WS Pro HD чёткость изображения оказывает TVBox 1440ex медвежью услугу. Впрочем, если сравнивать с тюнерами на базе NXP 7136E, то наш подопечный безоговорочно выигрывает.

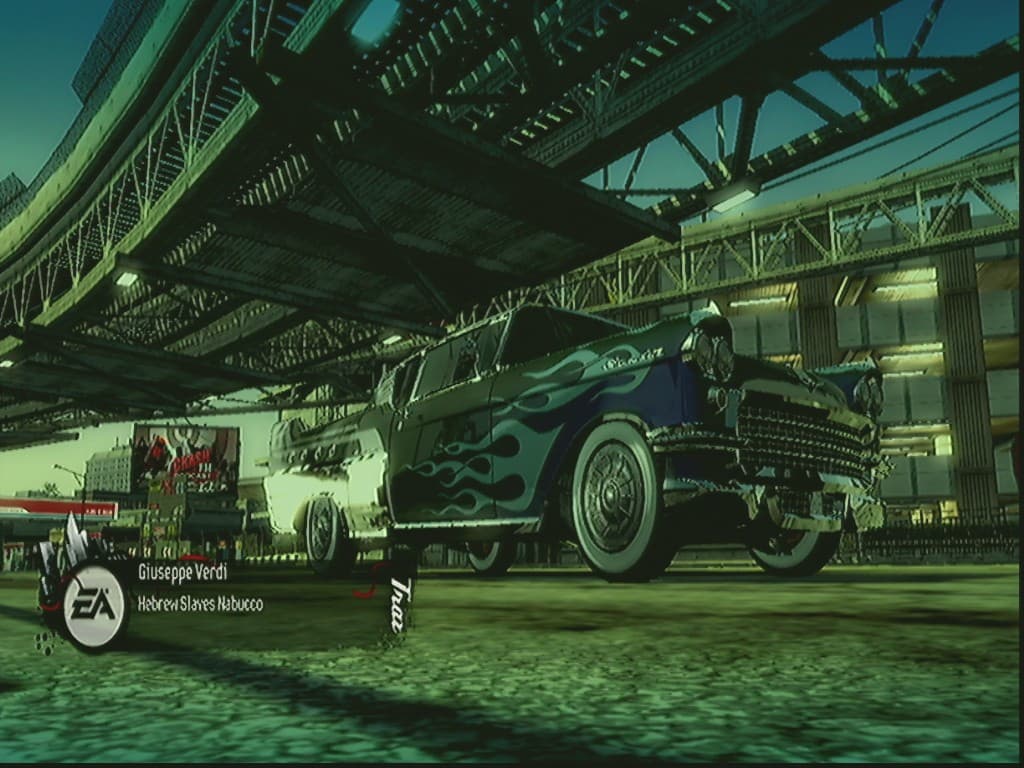

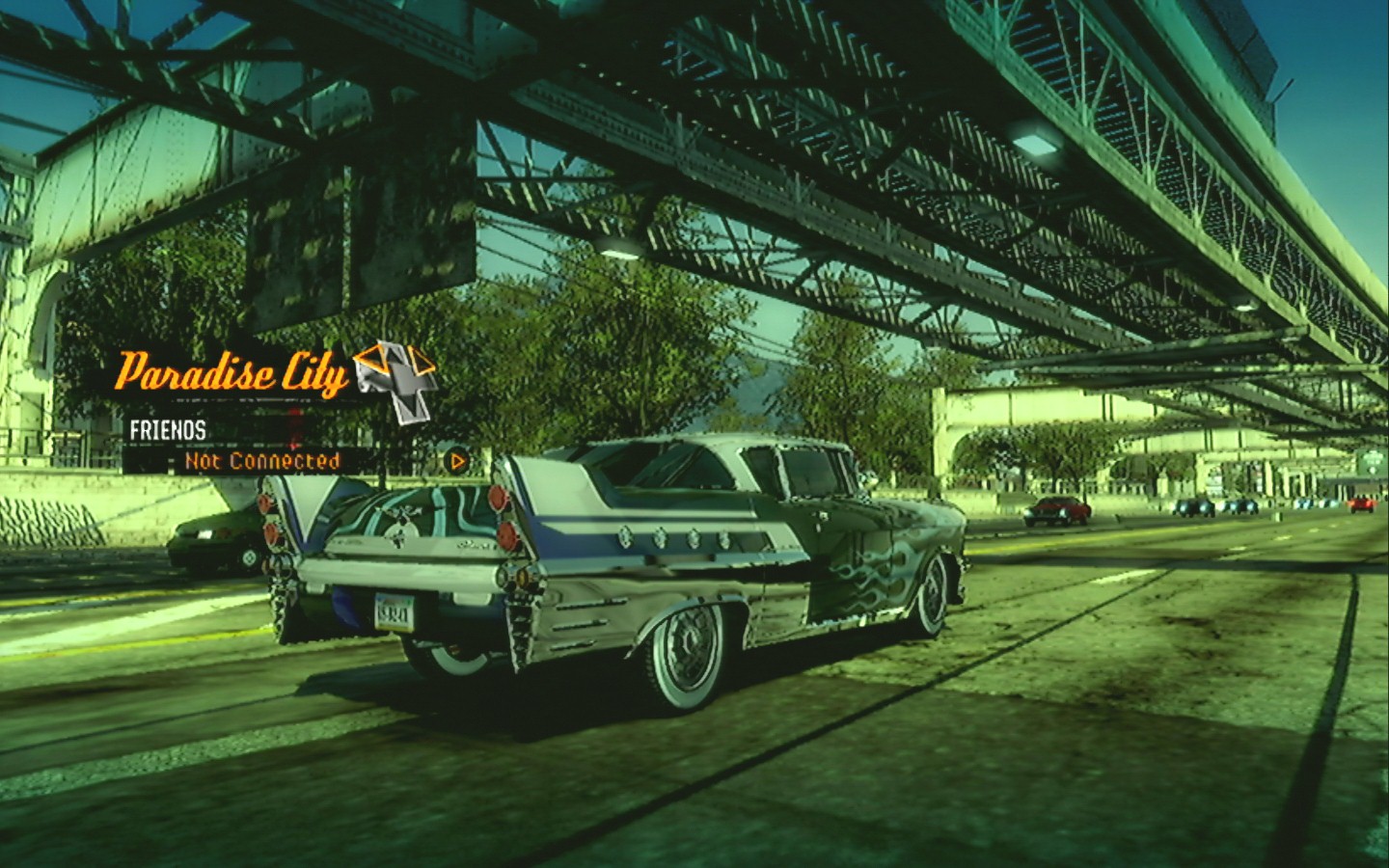

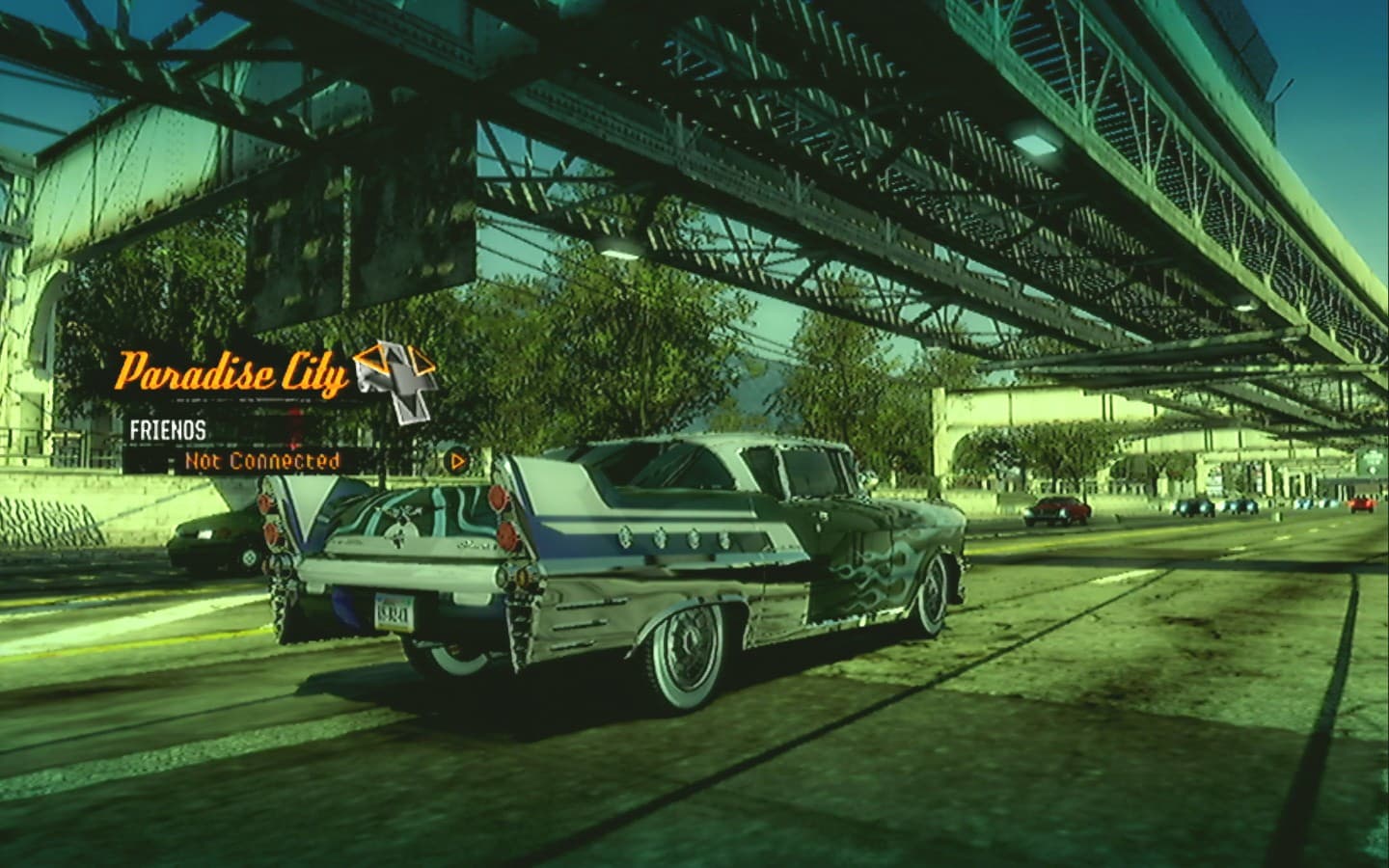

Результаты подключения игровой приставки Microsoft XBOX360 в режиме 1080i.

Разрешение 1024×768



Разрешение 1440×900



Пульт ДУ

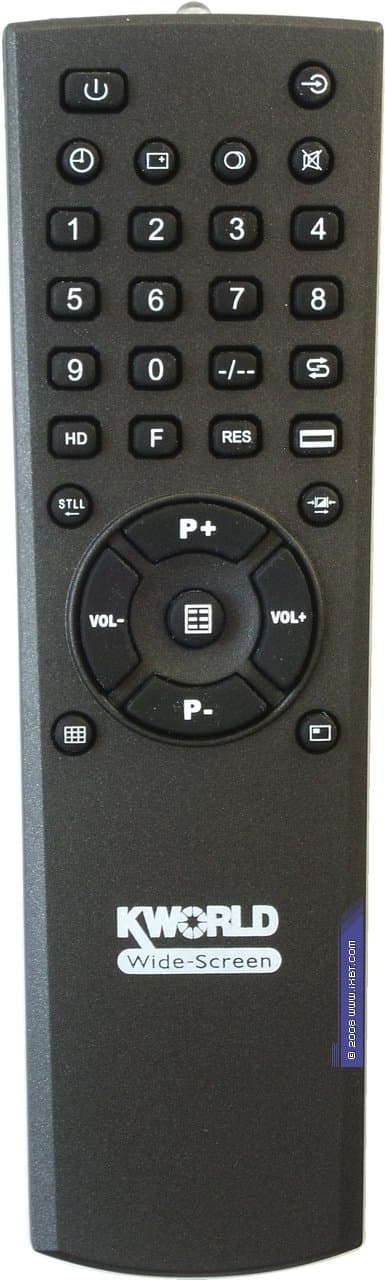

Тюнер комплектуется 31-кнопочным пультом оригинальной компоновки. Несмотря на отсутствие цветовой группировки рабочих зон (пульт имеет нетипичное чёрно-белое исполнение), благодаря информативному нажатию и удачному распределению кнопок, эргономика находится на очень хорошем уровне. Несколько омрачает радужную картину недостаточная информативность пиктограмм, заставляющая обращаться к руководству либо осваивать управление опытным путём. Питание от двух батареек типоразмера ААА, входящих в комплект поставки. Большинство особенностей управления перечислено выше, добавим к ним функцию «Стоп-кадр» и кнопку «F», сбрасывающую установки на заводские.

Выводы

Компактный размер, низкое энергопотребление, хорошее качество изображения, встроенный динамик и поддержка источников HD-сигнала при подключении к компонентному входу позволяют присудить KWorld TVBox 1440ex награду за оригинальный дизайн.

Original Design - награда за уникальный дизайн модели

Наличие в комплекте поставки Wii Edition кабеля для подключения игровой приставки Nintendo Wii напрашивается на поощрение этой версии за комплектацию.

Original Design - награда за комплектацию модели

Плюсы

  • Хорошее качество приёма
  • Хорошее качество изображения и звука
  • Автоматический поиск каналов по сетке вещания и по частоте
  • Три предустановленных режима видеонастроек
  • Поддержка соотношений сторон 4:3 и 16:10
  • Шумоподавление
  • Автоматическое определение стандарта цветности
  • Режим «Картинка-в-картинке»
  • «Стоп-кадр»
  • Полноценный компонентный YPbPr видеовход
  • Наличие кабеля для подключения игровой приставки Nintendo Wii в комплекте поставки (только для версии Wii Edition)
  • Предварительный просмотр 9 или 12 каналов
  • Таймеры автоматического включения и отключения

Минусы

  • Максимальное разрешение 1440×900
  • Отсутствие поддержка декодирования стереозвука
  • Отсутствие поддержки звука в формате B/G
  • Отсутствие русскоязычного экранного меню

KWorld продолжает удивлять, TVBox 1440ex выглядит потенциально очень интересной моделью, если бы не явно недостаточное по современным меркам разрешение. Однако этот недостаток в некоторой степени компенсируется демократичной стоимостью, так что, для пользователей с мониторами, диагональ которых не превышает 19 дюймов, этот тюнер имеет все шансы оказаться удачной покупкой.

Средняя текущая цена (количество предложений) KWorld TVBox 1440ex в московской рознице: Н/Д(0)



Выражаем благодарность компании «KWorld Computer»
за предоставленный на тестирование тюнер





17 апреля 2008 Г.
