Автономный TV-тюнер Compro VideoMate V600 — исправление недостатков предыдущей модели


Если вы не учитесь на своих ошибках, нет смысла их делать.
Лоренс Питер

VideoMate V550, ставший пробой пера тайваньской Compro Technology, послужил веским аргументом, чтобы считать компанию серьёзным игроком на рынке автономных TV-тюнеров. Несмотря на ряд недоработок, первая модель смогла функционально превзойти многие конкурирующие продукты. Однако это не стало поводом для излишней самоуверенности. Через некоторое время свет увидели ещё две модели. Оригинальным оказалось разделение линейки — если при разработке VideoMate V300 упор был сделан на реализацию компонентного подключения (пусть и достаточно спорную, как выяснилось), для чего пришлось пойти на смену аналогово-цифрового преобразователя (АЦП), то рассматриваемый в этом обзоре V600 стал предсказуемым развитием концепции V550.

Комплект поставки

Оформление коробки традиционно заслуживает высокой оценки. Фирменное сочетание белого, оранжевого и синего цветов создаёт приятное впечатление, чему также способствуют пояснительные надписи на русском и украинском языках.

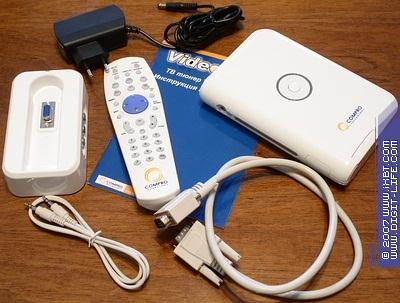

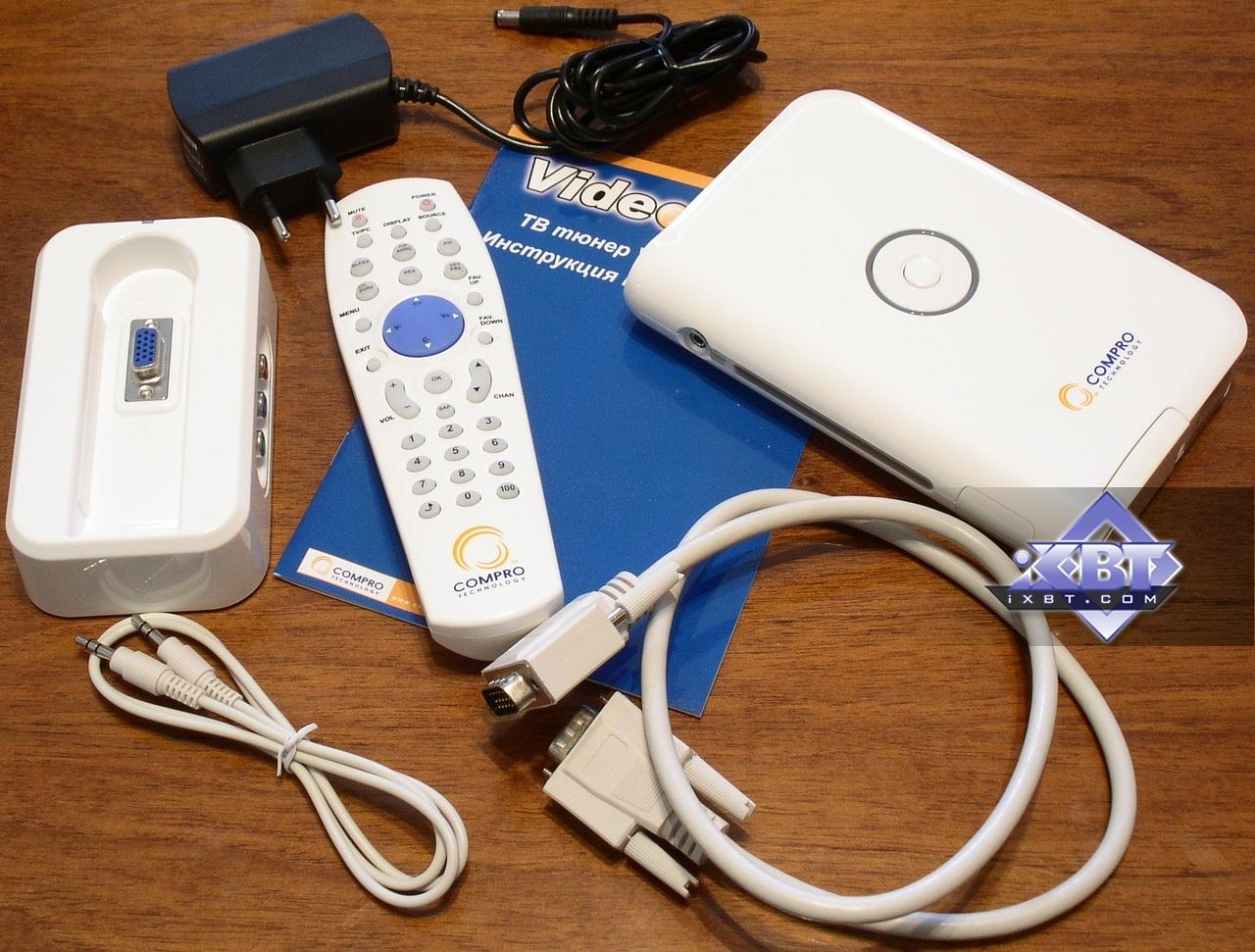

Комплект поставки полностью совпадает с таковым у V550 и V300, в него входят:

  • Тюнер
  • Подставка для тюнера с видео- и аудиоразъёмами для подключения внешних источников
  • Пульт ДУ
  • Кабель VGA — VGA
  • Кабель для подключения к линейному входу звуковой карты
  • Блок питания 12V, 1A
  • Руководство пользователя на русском языке

Конструкция и спецификации

Принципиальных изменений в спецификациях не наблюдается, за исключением поддержки нескольких режимов масштабирования, компенсирующих искажения при просмотре изображения с соотношением сторон 4:3 на широкоформатных мониторах (фирменное название OptiRatio).

  • Поддержка CRT и LCD мониторов, плазменных панелей, проекторов
  • Поддержка разрешений с соотношениями сторон 4:3, 5:4, 16:9, 16:10, а именно 640×480 (4:3), 800×600 (4:3), 1024×768 (4:3), 1280×720 (16:9), 1280×1024 (5:4), 1440×900 (16:10), 1400×1050 (4:3), 1600×1200 (4:3), 1680×1050 (16:10)
  • Прогрессивная развёртка
  • Enhanced 3D motion adaptive de-interlacing
  • Частота кадров — 60, 75 Гц для каждого режима
  • Поддержка PAL-BG, PAL-DK, PAL-I, SECAM-BG, SECAM-DK (для европейской версии)
  • Поддержка декодирования стереозвука NICAM Stereo
  • Автоматический поиск каналов
  • Сортировка и переименование каналов
  • Пользовательский список каналов
  • Настройка яркости, контраста, насыщенности, оттенка и чёткости
  • Поддержка разделения яркостной и цветностной составляющих композитного и телевизионного сигналов Y/C Separation для PAL и NTSC
  • Шумоподавление
  • Режим «Картинка-в-картинке»
  • Специальная конструкция с аудио- и видеовходами в подставке
  • Компонентный YCbCr видеовход
  • Предварительный просмотр 9 каналов
  • Таймер автоматического выключения
  • Размеры тюнера 163×107×30 мм
  • Размеры подставки 125×72×33 мм

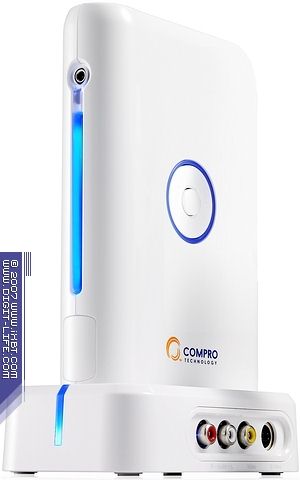

Возможные отличия во внешнем виде принесены в жертву унификации. Те же закруглённые обводы, что и у V550, тот же снежно-белый цвет. Небольшие, но способствующие повышению комфорта использования, изменения произошли в области индикации. К счастью, снижением яркости оранжевой подсветки блока управляющих кнопок в режиме ожидания разработчики не ограничились, на смену трём ярко-синим светодиодам на передней панели, включающимся при работе тюнера, пришла равномерная подсветка уменьшенной интенсивности, реализованная при помощи двух светодиодов. Впрочем, на фоне конкурентов все автономные тюнеры от Compro, включая V600, выглядят пришельцами из мира инопланетных технологий.

Рядом с прозрачной вставкой, скрывающей вышеупомянутые индикаторы и датчик пульта ДУ, находится гнездо для подключения наушников. Кнопка включения/выключения тюнера, по совместительству отвечающая за переключение видеовходов (обычное нажатие вместо нажатия с задержкой в две секунды для включения), расположена сверху в случае вертикальной установки.1 Для управления без использования пульта ДУ служит кольцевой блок из четырёх кнопок с кнопкой подтверждения в центре.

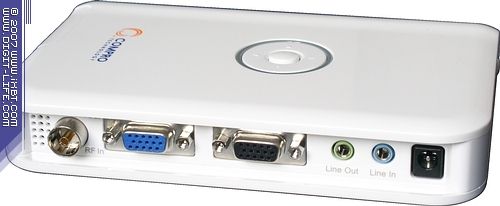

За исключением смены антенного разъёма с F-Connector на более привычный IEC, изменений на задней панели не наблюдается, там по-прежнему находятся входной и выходной VGA-разъемы, линейный аудиовход и аудиовыход (оба mini-jack 3,5 мм) и разъём для подключения блока питания.

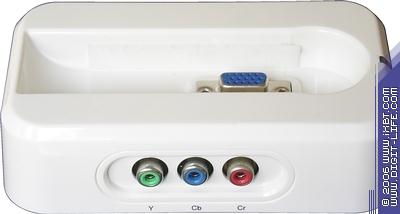

Оригинальным техническим решением является использование для подключения внешних источников специальной подставки, коммутируемой с тюнером с помощью ещё одного D-Sub разъёма (!). На подставке располагается полный комплект разъёмов — два аудиоразъёма RCA, композитный и S-Video входы, с одной стороны, и разъёмы для компонентного YCbCr подключения (поддерживается только режим 480i) — с другой.

Такой подход позволяет избавиться от переходников и добиться хорошей устойчивости конструкции. Использование подставки не является строго обязательным, предусмотрена возможность горизонтальной установки (при этом разъём закрывается крышкой).

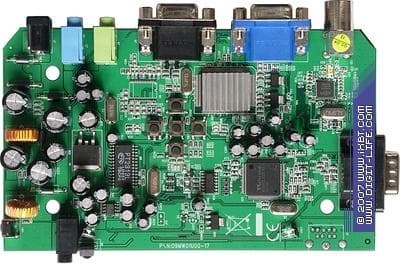

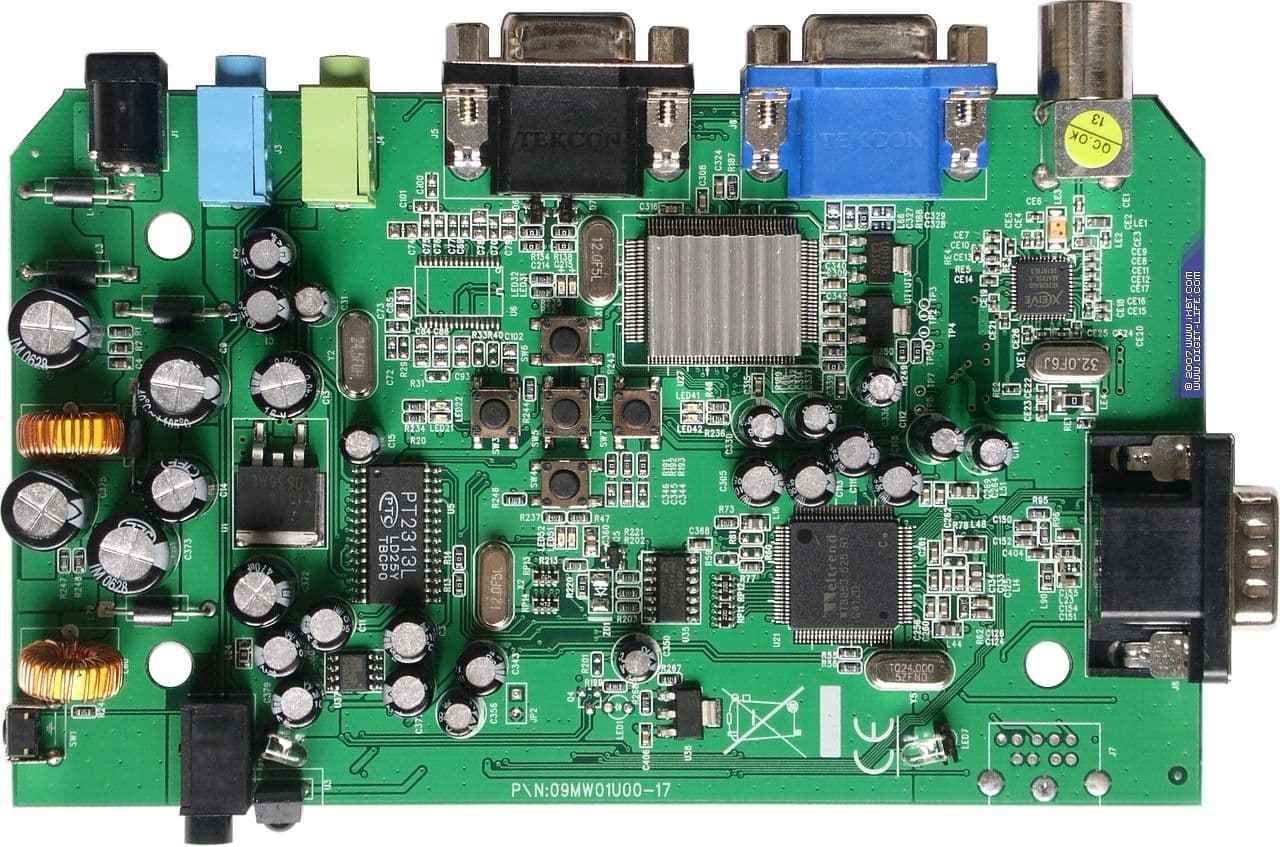

Реализация новых возможностей не требовала принципиальных изменений элементной базы, тем не менее, дизайн платы заметно отличается от V550.



ВЧ-блоки XC2028 от Xceive Inc. используются во всех автономных тюнерах компании. Напомним, что качество работы этого приёмника в значительной степени зависит от обвязки.

Видеопроцессор iDTV X3A-2P производства SmartASIC, Technology Inc. переехал с обратной стороны платы на лицевую и обзавёлся радиатором.

10-битный АЦП WT8853 производства Weltrend Semiconductor, Inc., также сменивший расположение, имеет адаптивный гребенчатый 3D фильтр для разделения яркостной и цветностной составляющих композитного и телевизионного сигналов и систему шумоподавления. Особенности работы АЦП от Welltrend в этих режимах рассматривались в обзоре VideoMate X800.

4-канальный звуковой процессор PT2313L, разработанный Princeton Technology Corp., позволил реализовать раздельную настройку высоких и низких частот и тонкомпенсацию (Loudness).

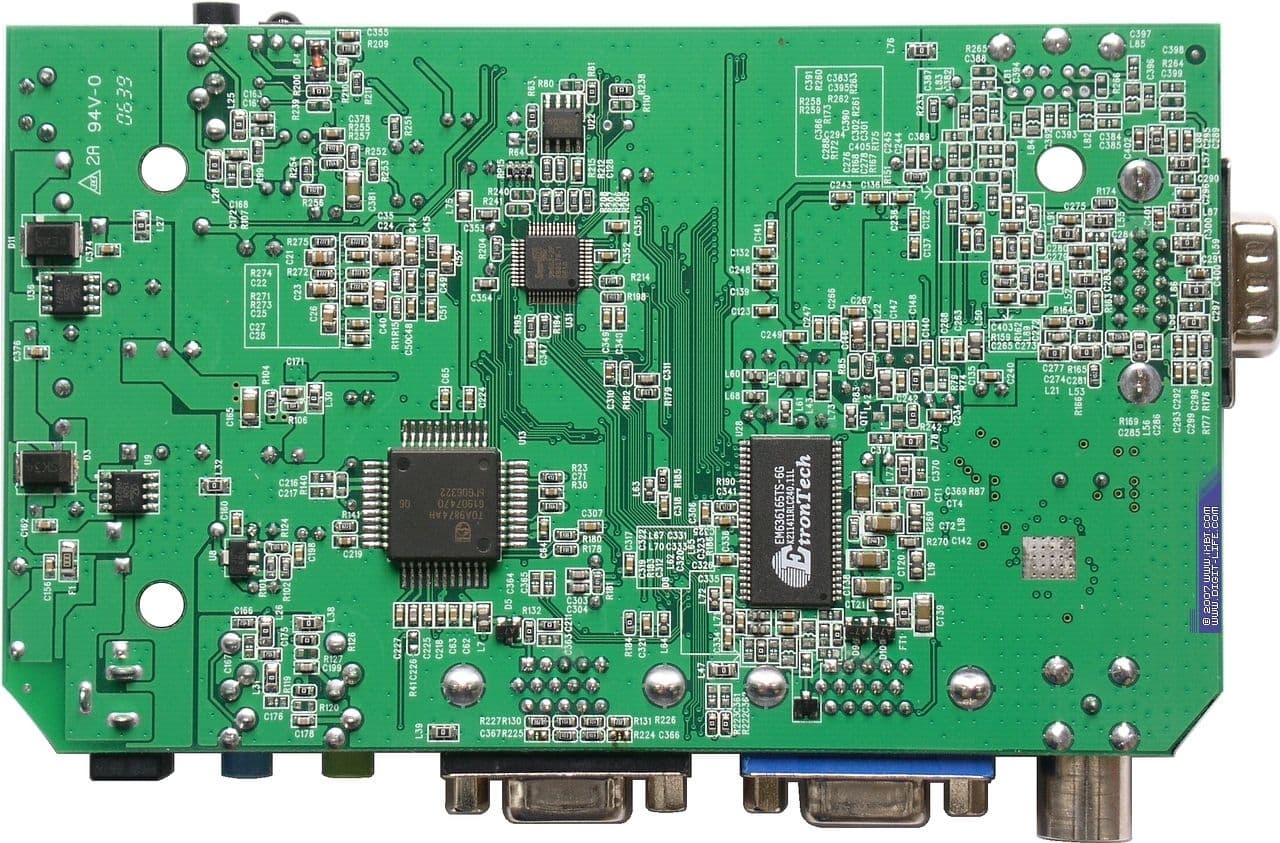

Поддержка декодирования стереозвука реализована при помощи демодулятора/аудиодекодера TDA9874AH от Philips Semiconductors, оставшегося на обратной стороне платы.

Там же находится микросхема SmartASIC SM602-2, предназначенная для формирования экранного меню,

и модуль памяти ёмкостью 16 МБ от Etron Technology, Inc., используемый для работы видеопроцессора и АЦП в режиме разделения яркости и цветности.

Конфигурация тестового компьютера

  • Процессор Intel Core 2 Duo E6420
  • Системная плата Gigabyte GA-965P-DS3 (Intel P965 + Intel ICH8)
  • Оперативная память 4 ГБ (4×1024 DDR2 PC6400 KingMax)
  • Видеокарты HIS ATI RADEON X1900XT/NVIDIA GeForce 8800GTX
  • Звуковая карта Creative Sound Blaster Audigy 2ZS
  • Жесткий диск 250 ГБ Hitachi (HDT722525DLA380)
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0
  • DVD ReWriter BENQ DW1640
  • DVD ReWriter NEC ND-3500A
  • Блок питания Thermaltake Purepower 680APD (W0049 rev. 2, 680 W)
  • Операционная система Windows XP Professional (SP2) ENG

При тестировании использовался монитор Samsung SyncMaster 215TW.

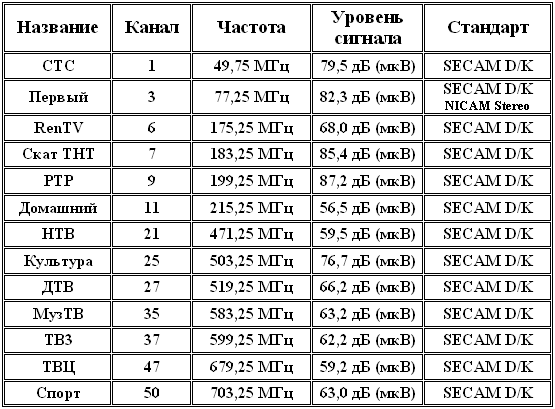

Список эфирных каналов при тестировании



Настройка

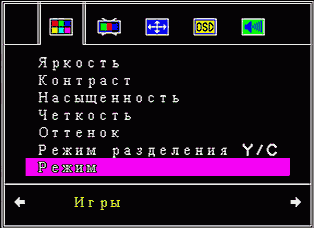

Похоже, логику работы настроек автономных тюнеров от Compro можно считать устоявшейся. Знакомство с экранным меню начинается с раздела видеонастроек. К аналогичным V550 регулировкам яркости, контраста, насыщенности, оттенка, и настройке режима разделения яркостной и цветностной составляющих сигнала (2D или 3D) добавился пункт Режим, отвечающий за выбор двух предустановленных профилей (фирменное название OptiMode) — Игры для подключения игровых консолей, и Кино для использования с DVD-проигрывателем или видеомагнитофоном, включающим автоматическую коррекцию последовательности 3:2 (3:2 pull-down) для NTSC. Вместе с ручной настройкой доступны три режима, таким образом, по этому параметру V600 уступает V300, имеющему только пять пользовательских профилей.

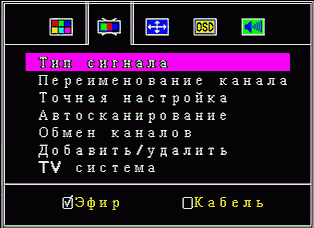

Следующим пунктом идёт раздел настройки и сортировки каналов. Тип сигнала позволяет выбрать антенный или кабельный диапазон, но в отличие от V300, поиск по объединённому списку отсутствует. Хотелось бы верить, что эта возможность будет добавлена в следующих версиях прошивки.

Название канала может состоять из пяти букв или цифр, для ввода используется четырёхпозиционный джойстик пульта ДУ, сортировка реализована при помощи пункта Обмен каналов.

Работа со списком каналов у автономных тюнеров от Compro отличается от продукции других производителей. При удалении из пользовательского списка канал остаётся доступным при помощи ввода его номера. Таким образом, добавляются каналы, пропущенные при автоматическом поиске. Доступна ручная подстройка.

Автопоиск добавил один лишний канал к реально существующим, что в наших условиях можно считать неплохим результатом. Перевод пункта Channel Video System как TV Система не отражает работоспособную индивидуальную настройку стандарта цветности для каждого канала, что является немаловажным фактором для тюнера, не поддерживающего корректное автоматическое определение телевизионной системы.

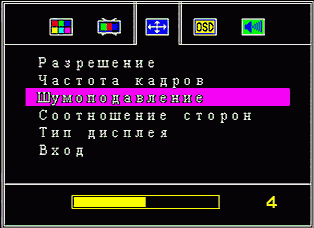

Настройки дисплея позволяют установить разрешение (полный список приведён выше) и частоту кадров (60 и 75 Гц для всех режимов). Уровень достаточно эффективного аппаратного шумопонижения, как и параметры изображения, применяется ко всем каналам одновременно.

Пункт OptiRatio, переименованный в более понятное русскоязычному пользователю Соотношение сторон, предлагает несколько режимов, полностью совпадающих с таковыми у V300.

  • 4:3 — сохранение соотношения сторон, изображение на широкоформатный дисплей выводится с бордюрами по бокам
  • 16:9 — корректный вывод широкоформатного изображения на дисплей с соотношением сторон 4:3 или 5:4
  • Full Screen — масштабирование изображения на полный экран, вне зависимости от соотношения сторон источника и дисплея
  • Panorama — преобразование изображения 4:3 для вывода на широкоформатный дисплей с увеличением искажений от центра (искажения минимальны) к краям (искажения максимальны)
  • SmartZoom — увеличение изображения, избавляющее от бордюров в случае трансляции в формате letter box

Отметим, что первые партии, попавшие на отечественный рынок, имели прошивку версии 1.4P без поддержки OptiRatio, так что, при покупке имеет смысл обратить на это внимание.

Список доступных в этом разделе настроек завершает выбор типа дисплея (LCD, CRT, плазменная панель), от чего, в частности, зависит уровень яркости по-умолчанию, и видеовхода.

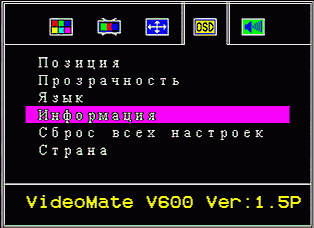

Раздел OSD позволяет настроить положение экранного меню, прозрачность (4 градации), язык (русский, украинский, английский) и предоставляет информацию о версии прошивки ( 1.5P у нашего экземпляра). Здесь находятся сброс всех настроек и выбор региона — России, США/Канады (при выборе тюнер переводится в NTSC с исчезновением пункта, отвечающего за выбор стандарта цветности) и Украины. Время отображения меню на экране не настраивается, что компенсируется относительно комфортной задержкой по-умолчанию.

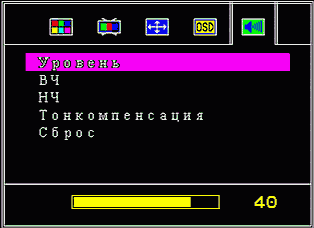

Раздел аудиопараметров содержит настройки уровня громкости, тембра высоких и низких частот, включение/выключение тонкомпенсации (корректный перевод этого режима стоит отметить отдельно) и возврат к звуковым настройкам по умолчанию.

Дополнительные возможности

Режим «Картинка-в-картинке» у автономных TV-тюнеров представляет собой наложение видеопотока на часть аналогового изображения с выхода видеокарты. Этот режим активируется при помощи кнопки PIP на пульте ДУ. Последовательные нажатия на эту кнопку приводят к изменению размера видеоокна (три положения) вплоть до его отключения. Блок курсорных клавиш служит для перемещения видеоокна. Выбор источника звука (тюнер/звуковая подсистема компьютера) осуществляется при помощи кнопки PIP AUDIO.

Приятный сюрприз — режим неожиданно оказался работоспособен для всех поддерживаемых разрешений как при 60, так и при 75 Гц. Не наблюдалось артефактов, замеченных при тестировании V550 и V300 при 75 Гц на мониторе в разрешениях больше 1280×768, ставших причиной предположения о недостаточной мощности процессора,.

Обзор каналов, он же многоканальный предварительный просмотр, реализованный в виде обновляемой матрицы из девяти окон, вызывается кнопкой CH.SURF.

Пользовательский список поддерживает 10 каналов, добавляемых кнопкой SET FAV. во время просмотра. Переключение между каналами в списке осуществляется при помощи кнопок FAV. UP и FAV. DOWN.

Таймер отключения имеет интервал от 30 до 120 минут.

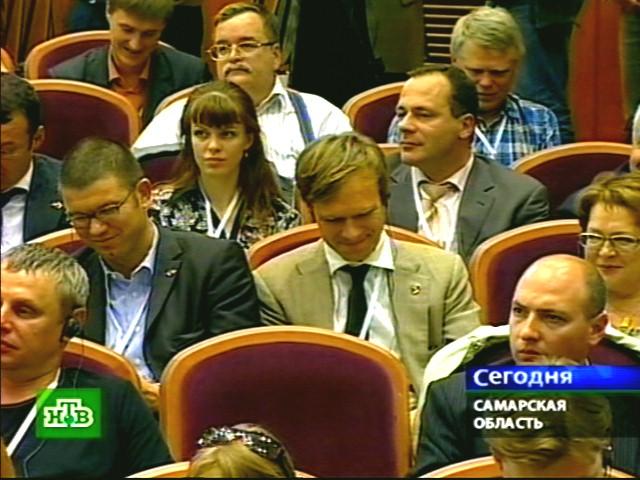

Качество

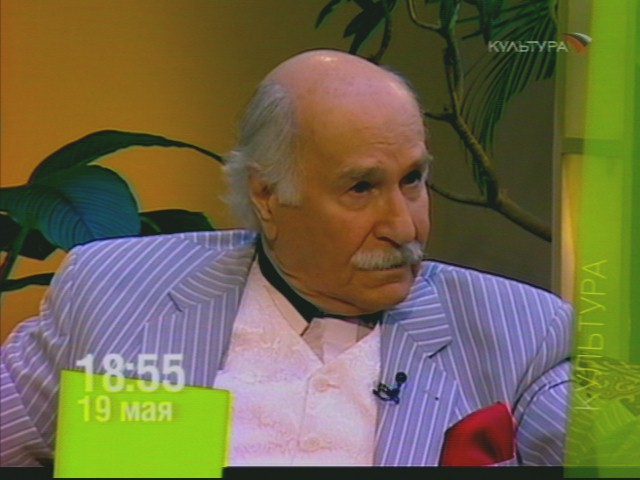

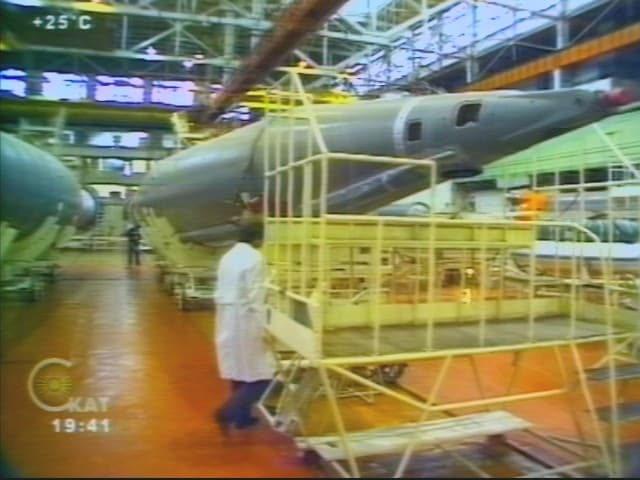

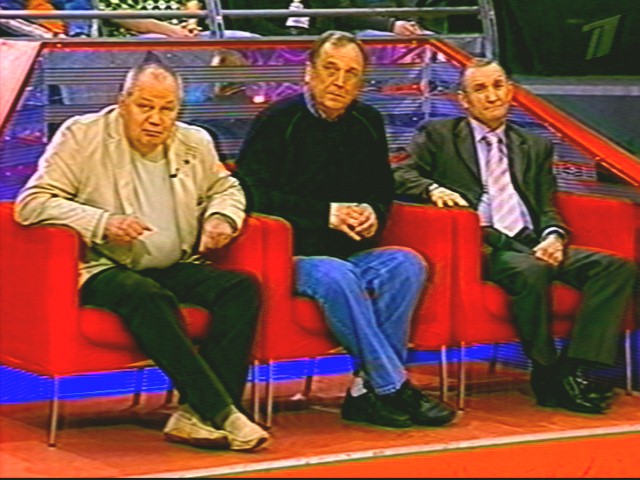

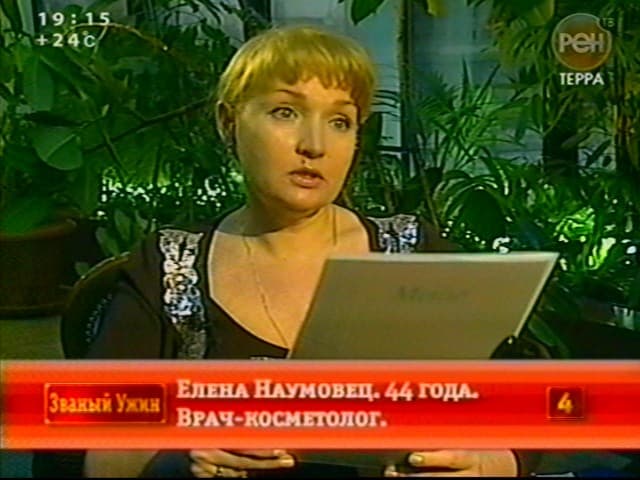

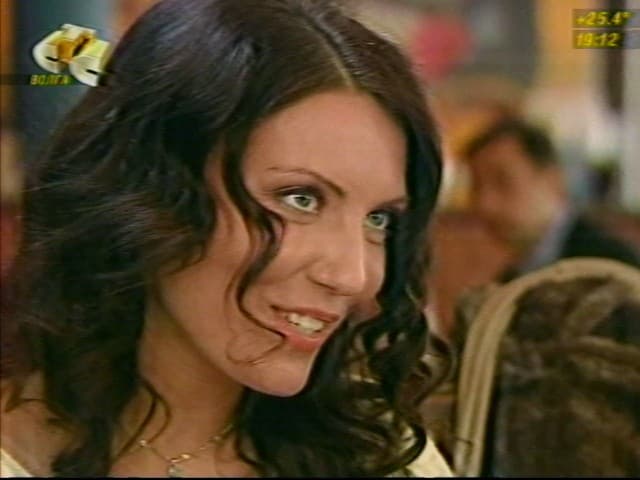

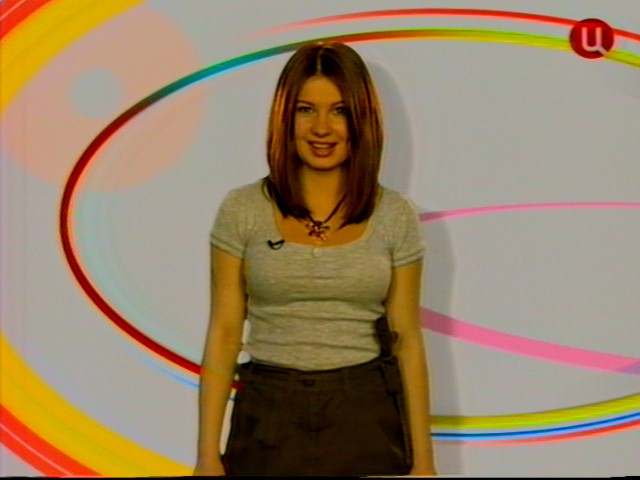

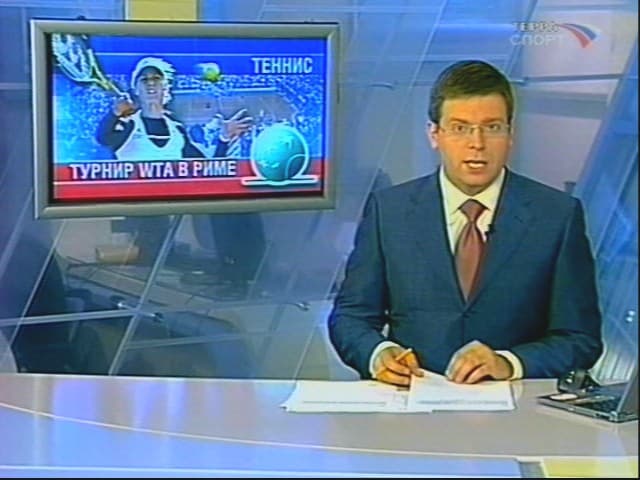

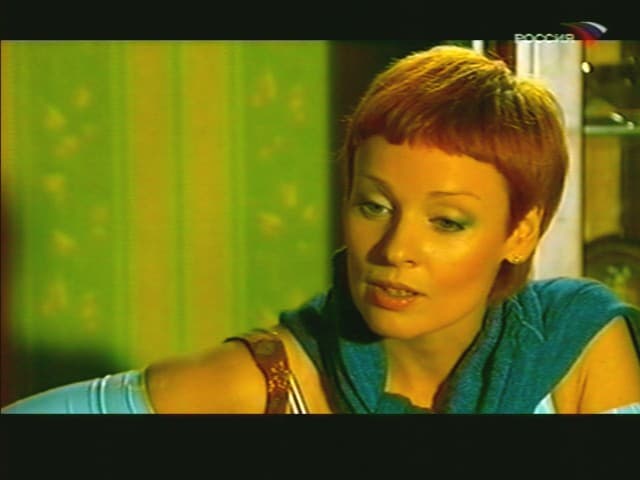

Качество приёма находится на хорошем уровне, по этому параметру V600 не уступил нашему образцу V550, несмотря на замену антенного разъёма (всё-таки, F-Connector обеспечивает лучший контакт) и превзошёл V300. К сожалению, пока мы не располагаем методикой объективной оценки чувствительности автономных тюнеров, однако ослабление сигнала при помощи аттенюатора на 20 dB не оказало заметного влияния на качество изображения на каналах с хорошим уровнем. Благодаря функциям аппаратного разделения яркости и цветности Y/C Separation и шумоподавления, качество изображения заслуживает высокой оценки. Разве что, использование АЦП от Welltrend может стать причиной субъективно завышенного по сравнению с конкурентами уровня цветности по-умолчанию. При подготовке скриншотов использовалось устройство DVI2USB от Epiphan SYSTEMS inc.

Перемотка кассеты на подключенном к композитному разъему видеомагнитофоне происходила без срыва синхронизации.

Тюнер продемонстрировал хорошее качество звука, дополнительные настройки позволяют подстроить параметры под конкретного пользователя.

К сожалению, проблеме качества прилагаемого VGA-кабеля до сих пор не уделяется должного внимания, при сквозном подключении, как и у предыдущих моделей, наблюдается снижение чёткости изображения.

Наводок на монитор от прилагаемого блока питания во время тестирования замечено не было.

Нагрев тюнера при работе находится в пределах комфортного уровня.

Пульт ДУ

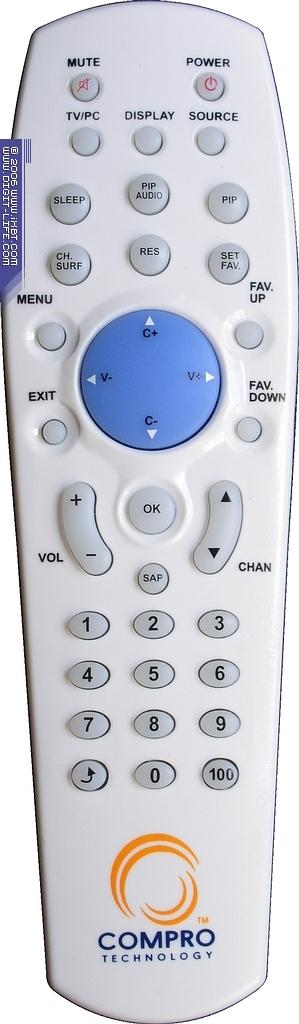

Тюнер комплектуется фирменным 37-кнопочным пультом дистанционного управления, который поставляется с V550 и V300 (в последнем случае, разумеется, за исключением цвета). Пульт выдержан в единой стилистике с общим цветовым оформлением устройства. Некоторые особенности управления перечислены выше. Питание от двух батареек типоразмера ААА, входящих в комплект поставки.

Выводы

Несмотря на то, что V600 является третьей моделью в линейке, количество оригинальных решений в конструкции тюнера, хорошее качество изображения и звука, поддержка разрешений до 1600×1200/1680×1050 при 75 Гц, полноценная поддержка широкоформатных дисплеев с несколькими режимами масштабирования, аппаратное разделение яркости и цветности Y/C Separation, шумоподавление, режим «Картинка-в-картинке» (наконец-то, работающий без оговорок) и компонентный вход составляют весомый список причин для соответствующей награды нашего сайта.

Original Design - награда за уникальный дизайн модели

Плюсы

  • Хорошее качество изображения и звука
  • Качественный деинтерлейсинг
  • Поддержка разрешений до 1600×1200 и 1680×1050
  • Полноценная поддержка разрешений с соотношениями сторон 4:3, 5:4, 16:9, 16:10
  • Частота кадров 75 Гц для каждого режима
  • Режимы масштабирования OptiRatio
  • Поддержка разделения яркостной и цветностной составляющих композитного и телевизионного сигналов 3D Y/C Separation
  • Два предустановленных режима видеонастроек — Игры и Кино
  • Поддержка декодирования стереозвука
  • Дополнительные звуковые возможности
  • Шумоподавление
  • Автоматический поиск каналов
  • Сортировка каналов
  • Индивидуальная настройка стандарта цветности для каждого канала.
  • Пользовательский список каналов
  • Режим «Картинка-в-картинке»
  • Оригинальная конструкция с аудио- и видеовходами в подставке
  • Компонентный YCbCr видеовход
  • Предварительный просмотр 9 каналов
  • Таймер автоматического выключения

Минусы

  • Возможное снижение чёткости изображения на мониторе при сквозном подключении тюнера
  • Отсутствие поиска по частоте

Compro VideoMate V600 представляет собой классический пример грамотного подхода к исправлению ошибок предыдущей модели. Несмотря на то, что автономные тюнеры с классическими ВЧ-блоками от Philips/NXP и Huizhou TCL King High Frenquency Electronic в определённых условиях могут обеспечивать лучшее качество приёма, отличная функциональность, оригинальный внешний вид и более чем конкурентоспособная цена делают эту модель одним из приоритетных кандидатов на покупку.

P. S.: После опубликования обзора стало известно, что в новой прошивке 1.6 реализована функция OptiColor, добавившая несколько пользовательских профилей настроек параметров изображения и уравнявшая тюнер по этому критерию с V300.



Средняя текущая цена (количество предложений) Compro VideoMate V600 в московской рознице: Н/Д(0)



Выражаем благодарность эксклюзивному дистрибьютору
продукции Compro в Украине, компании K-Trade LTD
и компании «Compro Technology»
за предоставленный на тестирование тюнер
