Выход тайваньской компании Compro Technology на рынок автономных тюнеров с VideoMate V550 стал заметным событием. Функционал первой же модели в новом сегменте оказался лучшим, чем у большинства основных конкурентов. Однако были и недостатки, в частности, поддержка широкоформатных разрешений оказалась чистой формальностью, никаких режимов масштабирования, компенсирующих искажения, предусмотрено не было. Поэтому выпуск новых моделей неожиданностью не стал. Любопытным оказалось их разделение, если V600 (к этому устройству мы вернёмся в отдельном материале) стал, по сути, идейным развитием V550, то позиционирование V300 оказалось несколько иным. Уникальной особенностью героя этого материала стала поддержка высоких разрешений на компонентном входе (до этого все тюнеры этого класса ограничивались 480i).
Комплект поставки

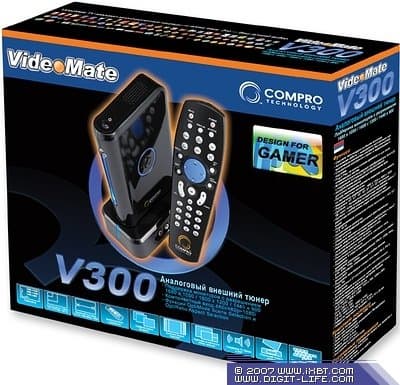

Оформление коробки радикально отличается от V550 и V600. Фирменные синий и оранжевый цвета лишь оттеняют радикально чёрный. Одним слово, украшение любой витрины. Основные возможности тюнера традиционно для официально поставляемых версий перечислены на русском языке. Девизом «DESIGN FOR GAMER» тюнер обязан как раз особенностям подключения внешних устройств, в частности, игровых консолей.

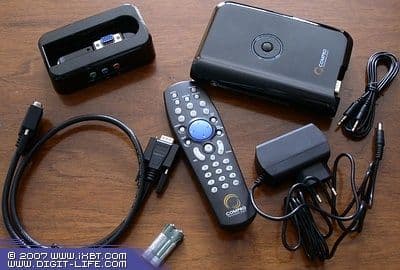

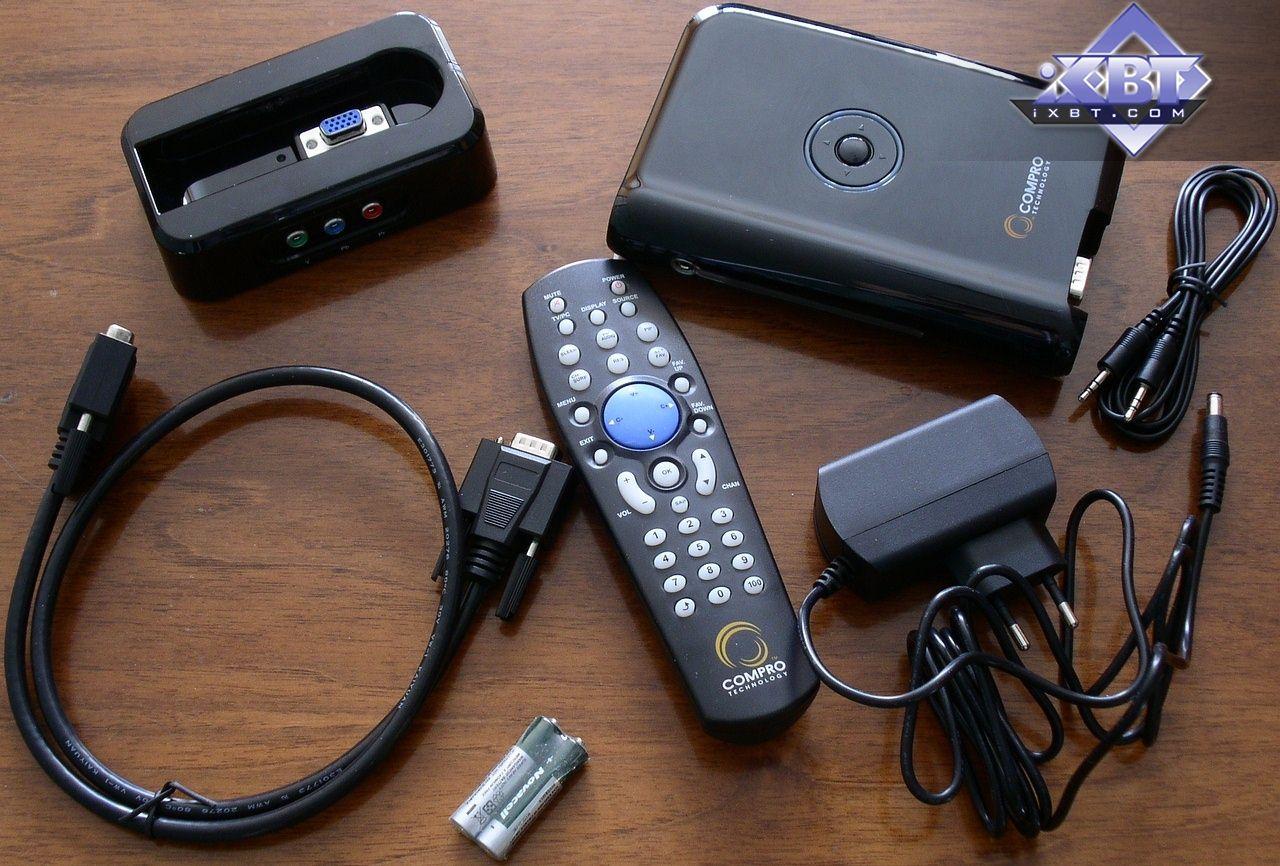

Комплект поставки совпадает с таковым у V550:
- Тюнер
- Подставка для тюнера с видео- и аудиоразъёмами для подключения внешних источников
- Пульт ДУ
- Кабель VGA — VGA
- Кабель для подключения к линейному входу звуковой карты
- Блок питания 12V 1A
- Руководство пользователя на русском языке
Конструкция и спецификации
Перечень спецификаций тюнера с момента тестирования первой модели заметно подрос:
- Поддержка CRT и LCD мониторов, плазменных панелей, проекторов
- Поддержка разрешений с соотношениями сторон 4:3, 5:4, 16:9, 16:10, а именно 640×480 (4:3), 800×600 (4:3), 1024×768 (4:3), 1280×720 (16:9), 1280×1024 (5:4), 1440×900 (16:10), 1400×1050 (4:3), 1600×1200 (4:3), 1680×1050 (16:10)
- Прогрессивная развёртка
- Enhanced 3D motion adaptive de-interlacing
- Частота кадров — 60, 75 Гц для каждого режима
- Поддержка PAL-BG, PAL-DK, PAL-I, SECAM-BG, SECAM-DK (для европейской версии)
- Поддержка декодирования стереозвука (NICAM/A2 для PAL/SECAM, MTS/BTSC или EIAJ для NTSC)
- Специальная конструкция с аудио- и видеовходами в подставке
- Компонентный YPbPr видеовход с поддержкой разрешений от 480i/480p до 720p/1080i
- Режимы масштабирования OptiRatio
- Режимы настройки видеопараметров (яркости, контраста, насыщенности, оттенка и чёткости) OptiColor
- Автоматический поиск каналов
- Сортировка и переименование каналов
- Пользовательский список каналов
- Шумоподавление
- Дополнительные звуковые возможности (Dynamic Bass Boost, Stereo Effect, распределение двух аудиопотоков по разным каналам SAP)
- Режим «Картинка-в-картинке»
- Специальная конструкция с аудио- и видеовходами в подставке
- Предварительный просмотр 9 каналов
- Таймер автоматического выключения
- Размеры тюнера 163×107×30 мм
- Размеры подставки 125×72×33 мм

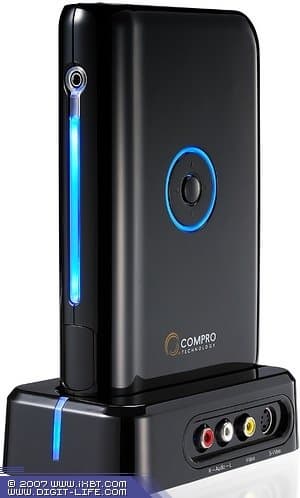

Внешний вид тюнера полностью повторяет V550 с его закруглёнными обводами, однако чёрный цвет придаёт V300 ярко выраженную индивидуальность. По заявлению производителя такое исполнение способствует лучшей визуальной совместимости с некоторыми мониторами. Как тут не вспомнить известное изречение Генри Форда о покупке автомобиля любого цвета, если этот цвет чёрный.
Как известно, недостатки являются продолжением достоинств. Несмотря на хорошее качество пластика корпуса, поверхность тюнера имеет повышенную склонность к загрязнению, а чёрный цвет способствует заметности активно оседающих (статическое электричество) на устройство пылинок.
Изменена логика работы светодиодной индикации. Неяркая оранжевая подсветка блока управляющих кнопок в режиме ожидания плавно сменяется синей при включении, причём подсвечивается не только вышеупомянутый блок, но и вертикальная вставка на передней панели. Смотрится эффектно, но пользователи, не склонные к излишней иллюминации, вряд ли, будут довольны.
Кроме светодиодов и датчика пульта ДУ, скрытых под прозрачной вставкой, на передней панели находится гнездо для подключения наушников. Кнопка включения/выключения тюнера находится сверху, если рассматривать вариант вертикальной установки. Как и у V550, по совместительству она отвечает за переключение видеовходов (обычное нажатие вместо нажатия с задержкой в 2 секунды для включения). Экранное меню позволяет использовать для полноценного управления не только пульт ДУ, но и кольцевой блок из четырёх кнопок с кнопкой подтверждения в центре, расположенный на самом устройстве.

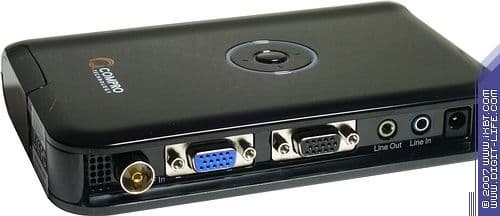

На задней панели расположены антенный IEC разъём, входной и выходной VGA-разъемы, линейный аудиовход и аудиовыход (оба mini-jack 3.5 мм) и разъём для подключения блока питания.

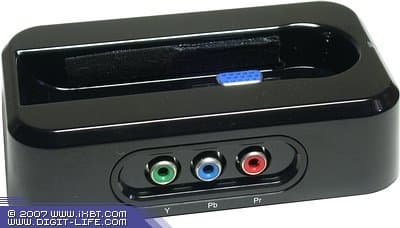

Фирменной чертой автономных тюнеров производства Compro Technology стала специальная подставка для подключения внешних источников, коммутируемая с самим тюнером с помощью ещё одного D-Sub разъёма (в обычном состоянии прикрыт заглушкой). C одной стороны подставки размещены 2 аудиоразъёма RCA, композитный и S-Video входы, с другой — разъёмы для компонентного YPbPr подключения. Такая конструкция обеспечивает хорошую устойчивость и независимое использование нескольких источников.
При отсутствии внешних источников сигнала резиновые ножки на тыльной стороне позволяют устанавливать тюнер горизонтально, не опасаясь повреждений корпуса.

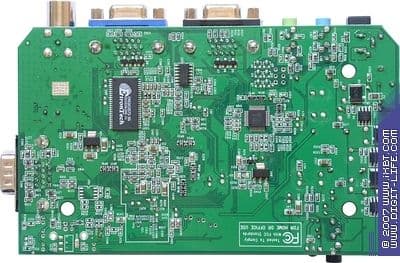

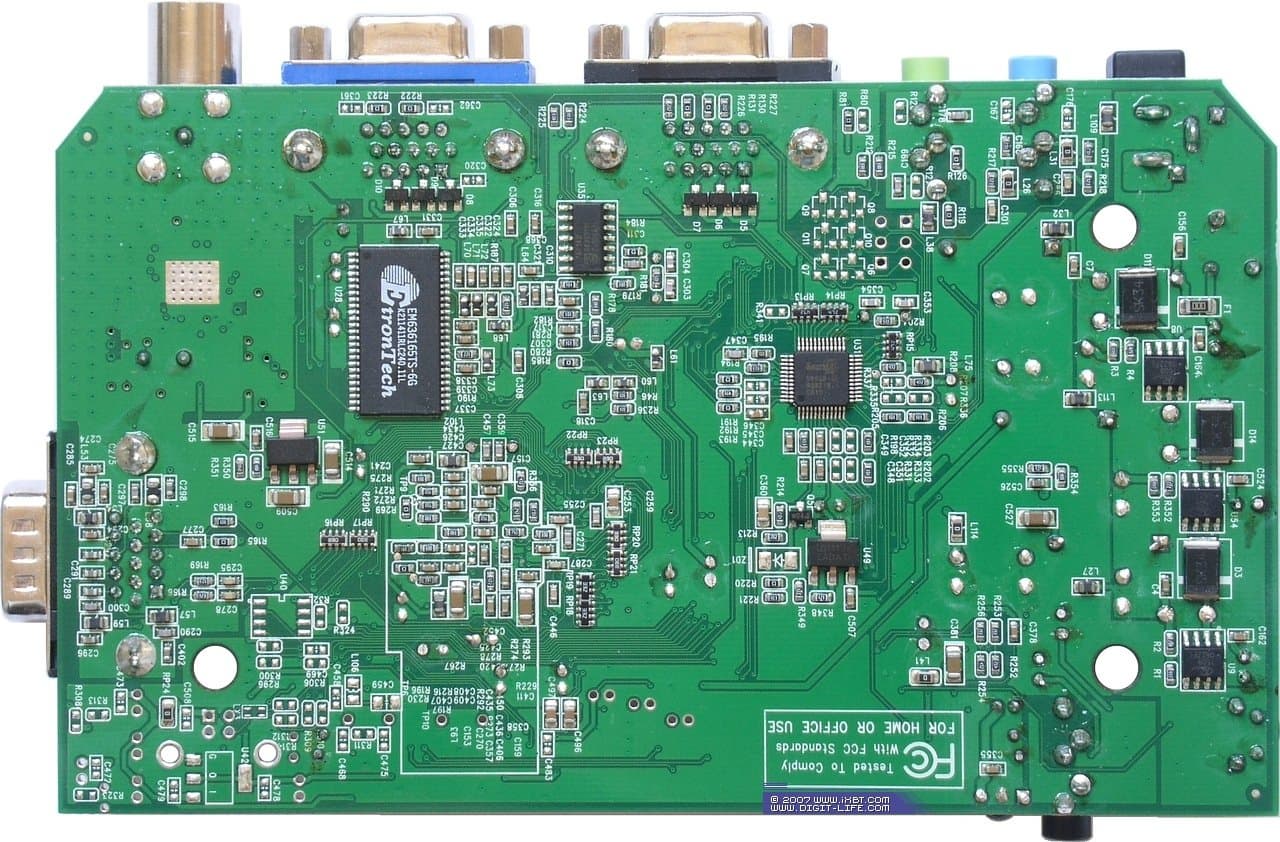

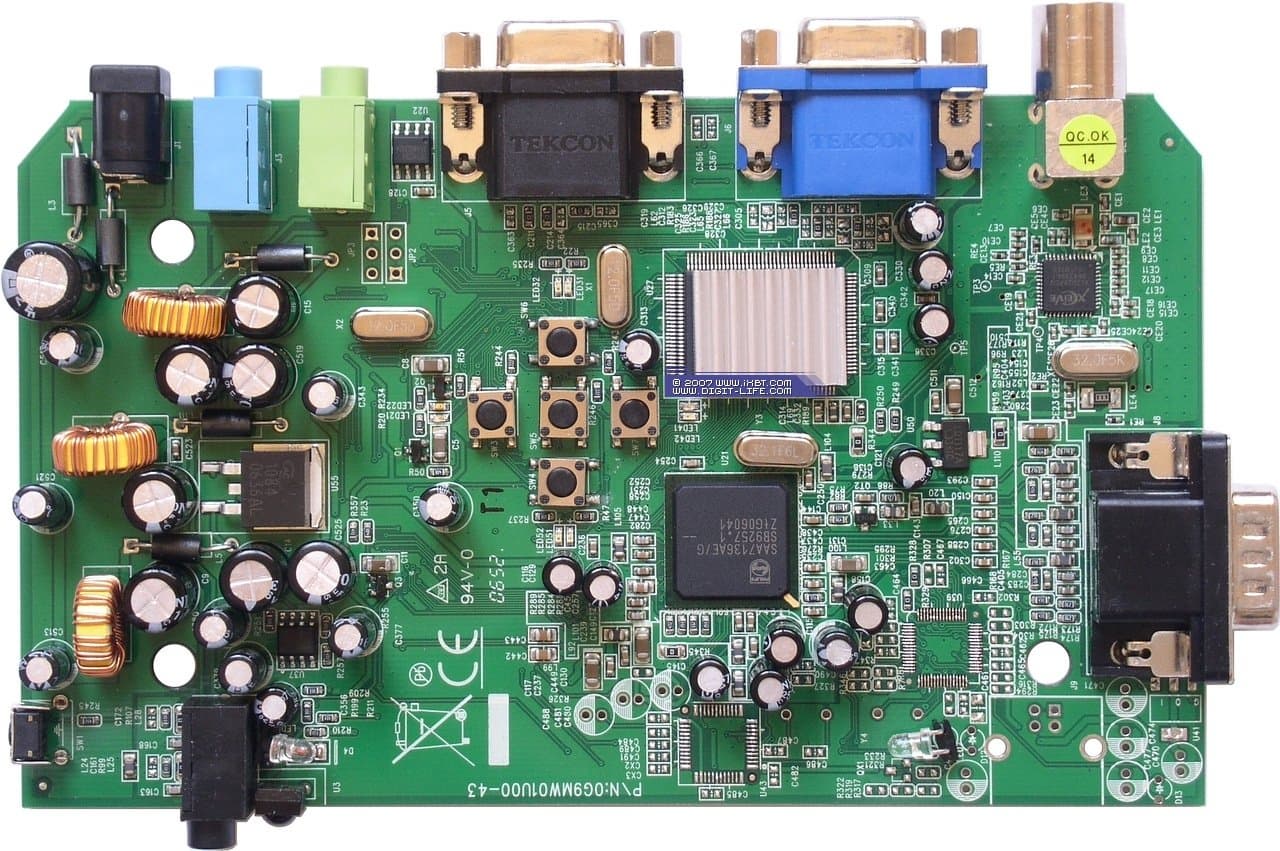

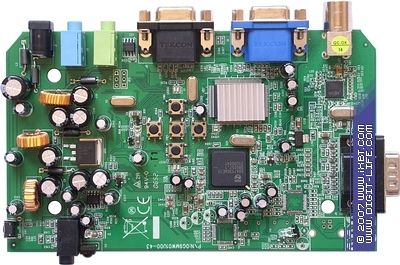

Дизайн платы существенно отличается от V550. Впрочем, основные элементы, по-прежнему, размещены на обеих сторонах платы.
VideoMate V300 является наглядной иллюстрацией курса Compro Technology на установку полупроводниковых ВЧ-блоков производства Xceive Inc., при соблюдении определённых требований к обвязке не уступающих по качеству приёма классическим «баночным» селекторам. На V300, как и на V550, установлен XC2028. Отметим, что приём FM-радио, реализованный в этой серии, применения в очередной раз не нашёл.
Обработка изображения осуществляется видеопроцессором iDTV X3A-2P, относящимся к последнему поколению микросхем этого назначения от SmartASIC, Technology Inc. Отметим отсутствующий на V550 радиатор.
Как и у V550, за формирование экранного меню отвечает SmartASIC SM602-2P.
Аналогово-цифровым преобразованием занимается новая разработка NXP Semiconductors (полупроводниковое подразделение Philips Electronics, выделенное в отдельную структурную единицу) — SAA7136AE/G. Этот 10-битный АЦП (красивое число теперь не уступает показателю основного конкурента) поддерживает декодирование всех стандартов стереозвука и работу с компонентным входом. Но к этому мы ещё вернёмся.
Буферная память представлена модулем ёмкостью 16 МБ, произведённым Etron Technology, Inc.
Конфигурация тестового компьютера
- Процессор Athlon 64 4600+ (Socket 939)
- Системная плата ASUS A8R32-MVP Deluxe (ATI CrossFire Xpress 3200)
- Оперативная память 2 ГБ (2×1024 МБ PC3200 Samsung)
- Видеокарты HIS ATI RADEON X1900XT/NVIDIA GeForce 7900GTX
- Звуковая карта Creative Sound Blaster Audigy 2ZS
- Жесткий диск 250 ГБ Hitachi (HDT722525DLA380)
- Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8 МБ
- Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8 МБ
- DVD ReWriter BENQ DW1640
- DVD ReWriter NEC ND-3500A
- Блок питания Thermaltake Purepower 680APD (W0049 rev. 2, 680 W)
- Операционная система Windows XP Professional (SP2) ENG
При тестировании использовался монитор Samsung SyncMaster 215TW.
Список эфирных каналов при тестировании
Настройка

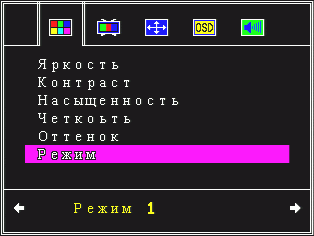

Экранное меню начинается с раздела видеонастроек. Набор подлежащих регулировке параметров не выходит за пределы стандартного, можно изменить яркость, контраст, насыщенность, чёткость (опечатка в русском названии этого параметра, похоже, досталась по наследству от V550) и оттенок. Тюнер не имеет аппаратной поддержки разделения яркостной и цветностной составляющих сигнала, место этой настройки занял выбор предустановленных режимов. Кроме вариантов Игры и Кино (предназначен для использования с DVD-проигрывателем или видеомагнитофоном, при выборе включается автоматическая коррекция последовательности 3:2 (3:2 pull-down) для NTSC) доступны 5 (пять!) пользовательских профилей, что является абсолютным рекордом среди всех автономных тюнеров, попавших в нашу тестовую лабораторию.

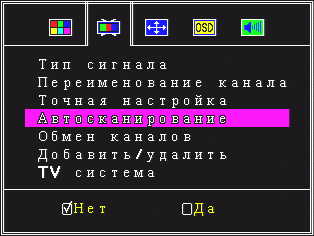

Второй раздел отвечает за настройку и сортировку каналов. Тип сигнала позволяет выбрать антенный или кабельный диапазон. Критиковать за разделение не будем, так как после запуска автосканирования можно не ограничиваться выбранным диапазоном, а запустить поиск по объединённому списку.
Допустимы переименование (название канала может состоять из 5 букв или цифр, для ввода используется четырёхпозиционный джойстик пульта ДУ), сортировка (пункт Обмен каналов) и добавление/удаление каналов.
Автопоиск добавил к реально существующим каналам два лишних, что можно считать неплохим результатом. Повода прибегнуть к расположенной в этом же разделе ручной подстройке не возникло. Перевод пункта TV Система, по-прежнему, не совсем адекватен. Английский вариант Channel Video System подразумевает индивидуальную настройку стандарта цветности для каждого канала. Впрочем, тюнеры, оснащённые АЦП от Philips/NXP, всегда отличались хорошей работой автоматического определения, не стал исключением и V300.
В настройках дисплея выбирается разрешение (полный список приведён выше) и частота кадров (60 и 75 Гц). Настройка шумопонижения, реализованного при помощи видеопроцессора, как и параметры изображения, применяется ко всем каналам одновременно.

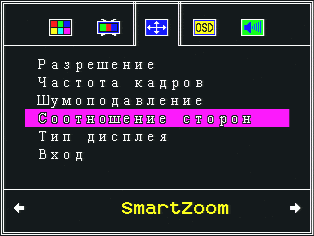

Трудности перевода сказались на исчезновении из русскоязычного интерфейса названий фирменных технологий, так пункт OptiRatio был переименован в более понятное обычному пользователю Соотношение сторон. По сравнению с V550 список доступных параметров без преувеличения можно назвать революцией.
- 4:3 — сохранение соотношения сторон, изображение на широкоформатный дисплей выводится с бордюрами по бокам
- 16:9 — корректный вывод широкоформатного изображения на дисплей с соотношением сторон 4:3 или 5:4
- Full Screen — масштабирование изображения на полный экран вне зависимости от соотношения сторон источника и дисплея
- Panorama — преобразование изображения 4:3 для вывода на широкоформатный дисплей с увеличением искажений от центра (искажения минимальны) к краям (искажения максимальны)
- SmartZoom — увеличение изображения, избавляющее от бордюров в случае трансляции в формате letter box
Надо сказать, что панорамный режим можно встретить далеко не у всех широкоформатных телевизоров, так что, за работу с широкоформатными дисплеями VideoMate V300 заслуживает самой высокой оценки.

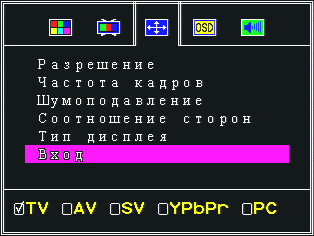

Завершают список доступных в этом разделе настроек выбор типа дисплея (LCD, CRT, плазменная панель), от которого, в частности, зависит уровень яркости по умолчанию, и видеовхода.

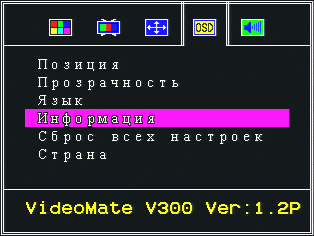

В настройках экранного меню находятся регулировка его положения, прозрачность (4 градации), язык (русский, украинский, английский), информация о версии прошивки (1.2P у нашего экземпляра), сброс всех настроек и выбор страны. Список доступных регионов претерпел некоторые изменения, в него входят три региона — Россия, США/Канада и Украина. Время отображения меню на экране не настраивается, что компенсируется относительно комфортной задержкой по умолчанию.

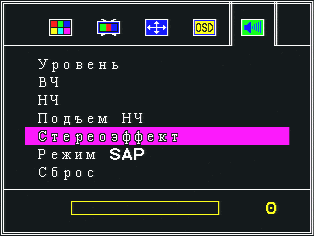

В разделе аудиопараметров можно найти настройки уровня громкости, тембра высоких и низких частот, включение/выключение режима Dynamic Bass Boost (Подъём НЧ в русскоязычном варианте), управление стереобазой и режимом SAP при наличии нескольких звуковых дорожек. Сюда же перекочевал и сброс настроек.
Дополнительные возможности

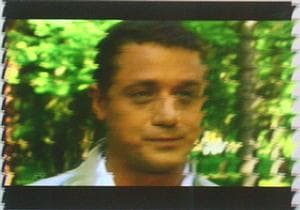

Режим «Картинка-в-картинке» у автономных TV-тюнеров представляет собой наложение видео на часть аналогового изображения с выхода видеокарты. Этот режим активируется при помощи кнопки PIP на пульте ДУ. Последовательные нажатия на эту же кнопку приводят к изменению размера видеоокна (3 положения) вплоть до его отключения. Курсорные клавиши служат для перемещения видеоокна. Выбор источника звука (тюнер/звуковая подсистема компьютера) осуществляется при помощи кнопки PIP AUDIO. Режим работоспособен для всех поддерживаемых разрешений кроме 1680×1050, 1600×1200 и 1600×900, что пока ещё является лучшим показателем. Отмеченные в процессе тестирования V550 артефакты при 75 Гц на мониторе в разрешениях больше 1280×768, заметны и у V300.
Исходя из того, что эта особенность до сих пор не исправлена, высказанное ранее предположение о недостаточной мощности процессора может оказаться верным. Критичным этот недостаток назвать трудно. Во-первых, многие модели, представленные на российском рынке, такие условия работы просто не поддерживают, во-вторых, это исправляется незначительным снижением частоты обновления экрана всего лишь до 72 Гц для всех режимов, кроме 1280x960, требующего 70 Гц.
Обзор каналов, он же многоканальный предварительный просмотр, реализованный в виде обновляемой матрицы из 9 окон, вызывается кнопкой CH.SURF.
Пользовательский список поддерживает 10 каналов, добавляемых кнопкой SET FAV. во время просмотра. Переключение между каналами в списке осуществляется при помощи кнопок FAV. UP и FAV. DOWN.
Таймер отключения имеет интервал от 30 до 120 минут.
Качество

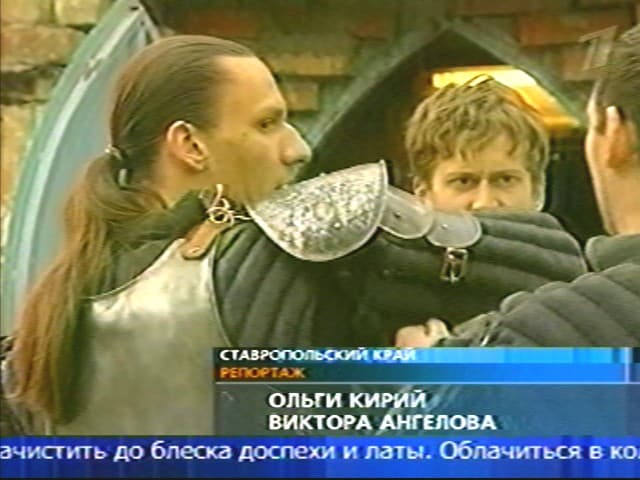

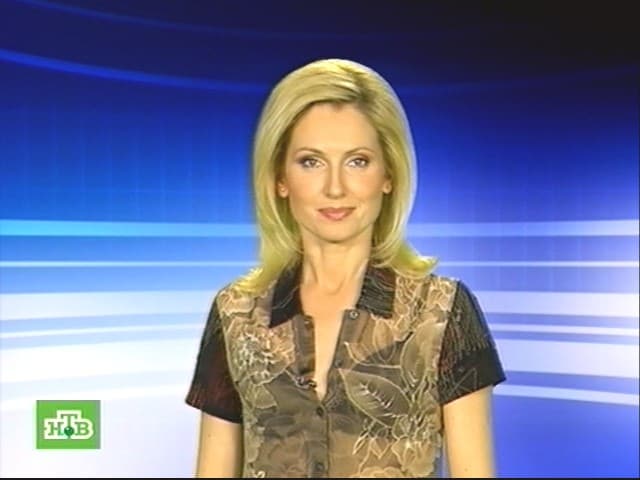

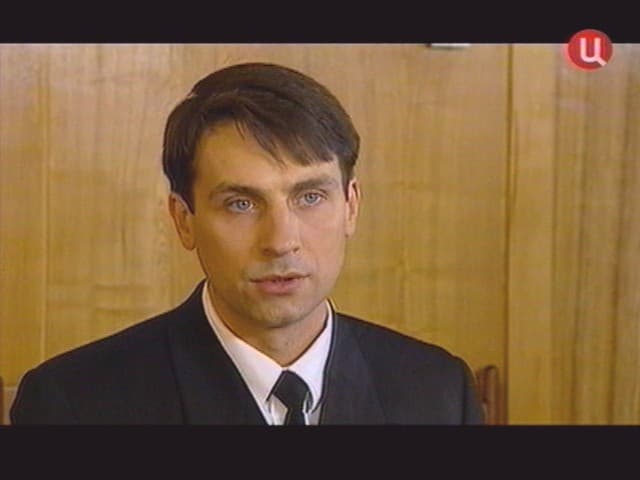

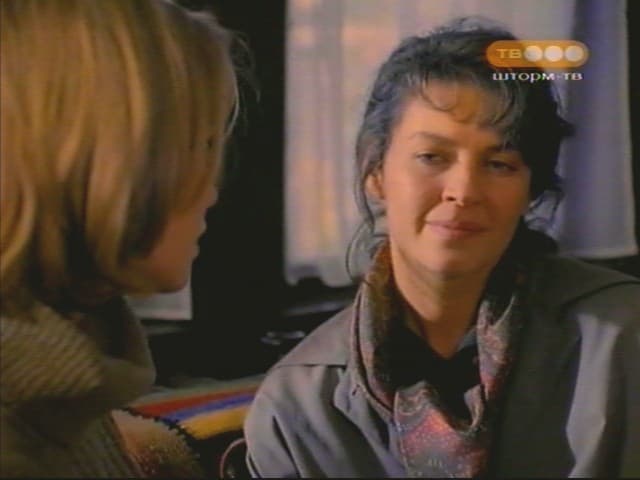

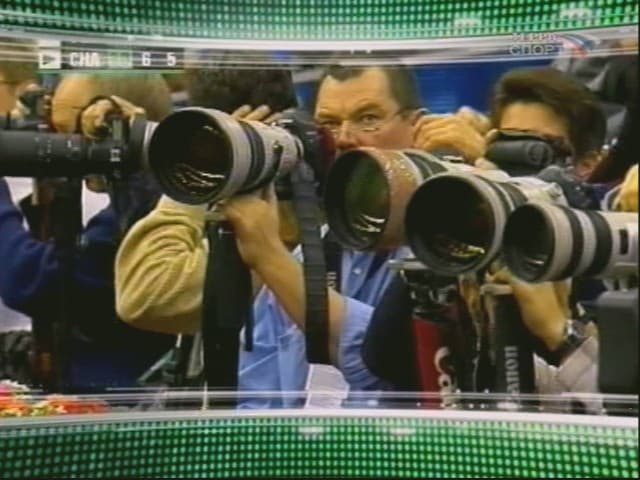

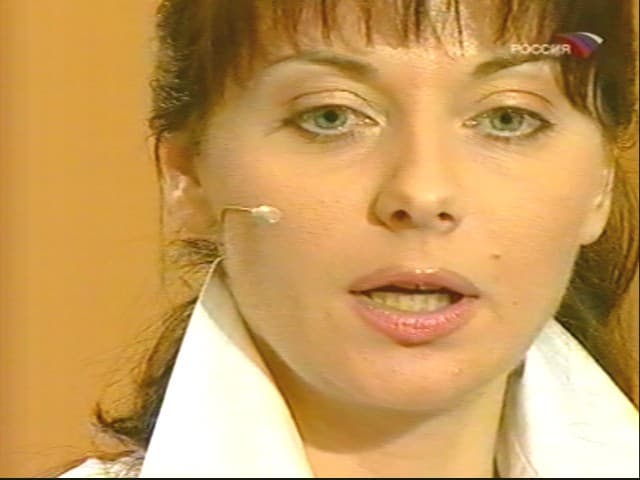

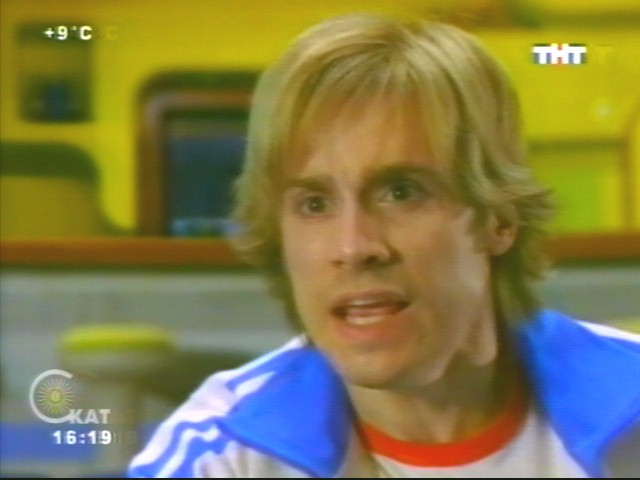

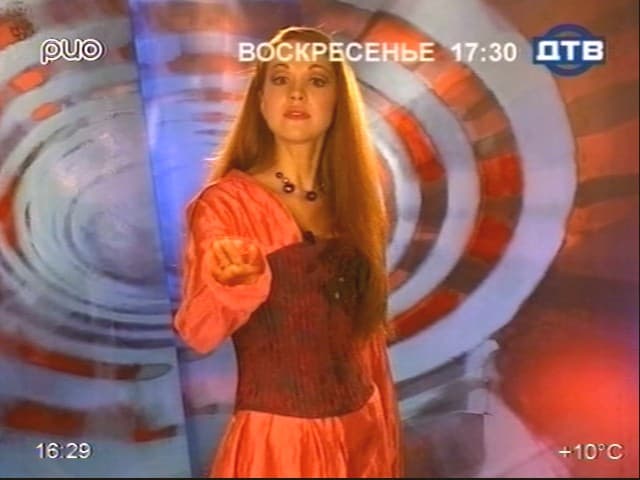

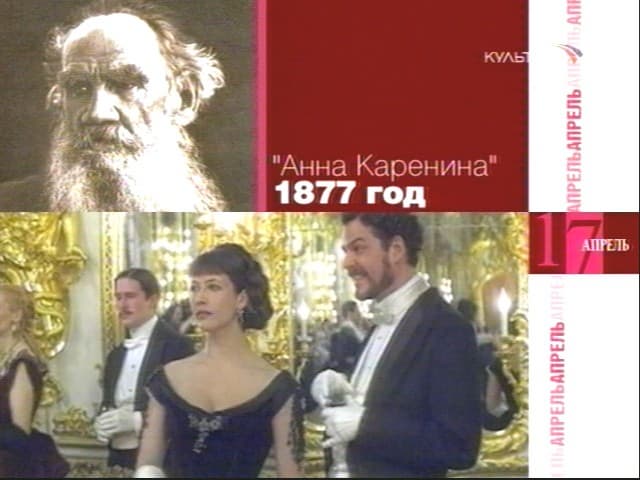

Качество приёма находится на характерном для большинства тюнеров на XC2028 приемлемом уровне, лидером по этому параметру V300 не является, но и к аутсайдерам не относится. Первое знакомство с новыми АЦП от Philips/NXP оставило приятное впечатление, тюнер демонстрирует хорошую цветопередачу. Используемый алгоритм преобразования чересстрочной развёртки в прогрессивную отличается хорошей чёткостью и практически полным отсутствием артефактов. При подготовке скриншотов использовалось устройство DVI2USB от Epiphan SYSTEMS inc.

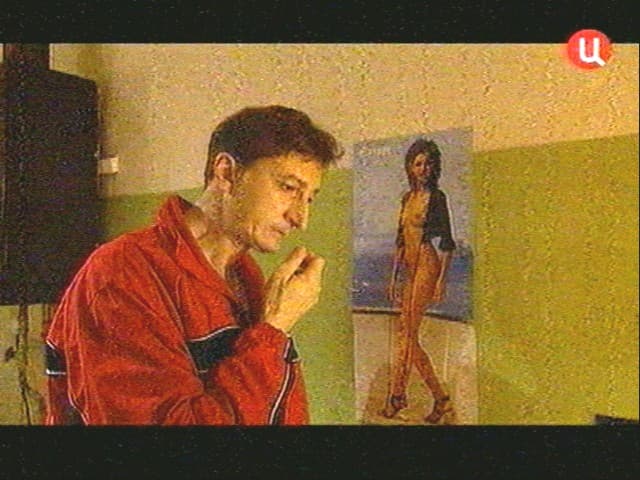

В процессе тестирования обнаружилось одно интересное обстоятельство. Как известно, производимые Philips/NXP АЦП отличаются склонностью к печально известным «вертикальным полосам» в условиях неуверенного приёма. Увы, теперь есть все основания ожидать того же самого в новых АЦП. Ослабление сигнала при помощи аттенюатора на 20 dB позволило выявить это явление на одном из каналов.
Разумеется, информация имеет факультативный характер. Недостатком именно V300 это не является, при таком ослаблении на этом канале у некоторых тюнеров с ВЧ-блоками классической компоновки последних серий наблюдается не лучшая картина.
Перемотка кассеты на подключенном к композитному разъему видеомагнитофоне происходила без срыва синхронизации.
VideoMate V300 демонстрирует хорошее качество звука. Не следует забывать и о дополнительных настройках.
Качество прилагаемого VGA-кабеля сложно назвать идеальным из-за снижения чёткости на мониторе при сквозном подключении. С одной стороны, ухудшение изображения выражено менее заметно, нежели у V550, да и смена кабеля при желании не составит особого труда, с другой — избежать этого было не так уж сложно.
Наводок на монитор от прилагаемого блока питания во время тестирования замечено не было.
Нагрев тюнера при работе находится в пределах комфортного уровня.
Работа с компонентным входом

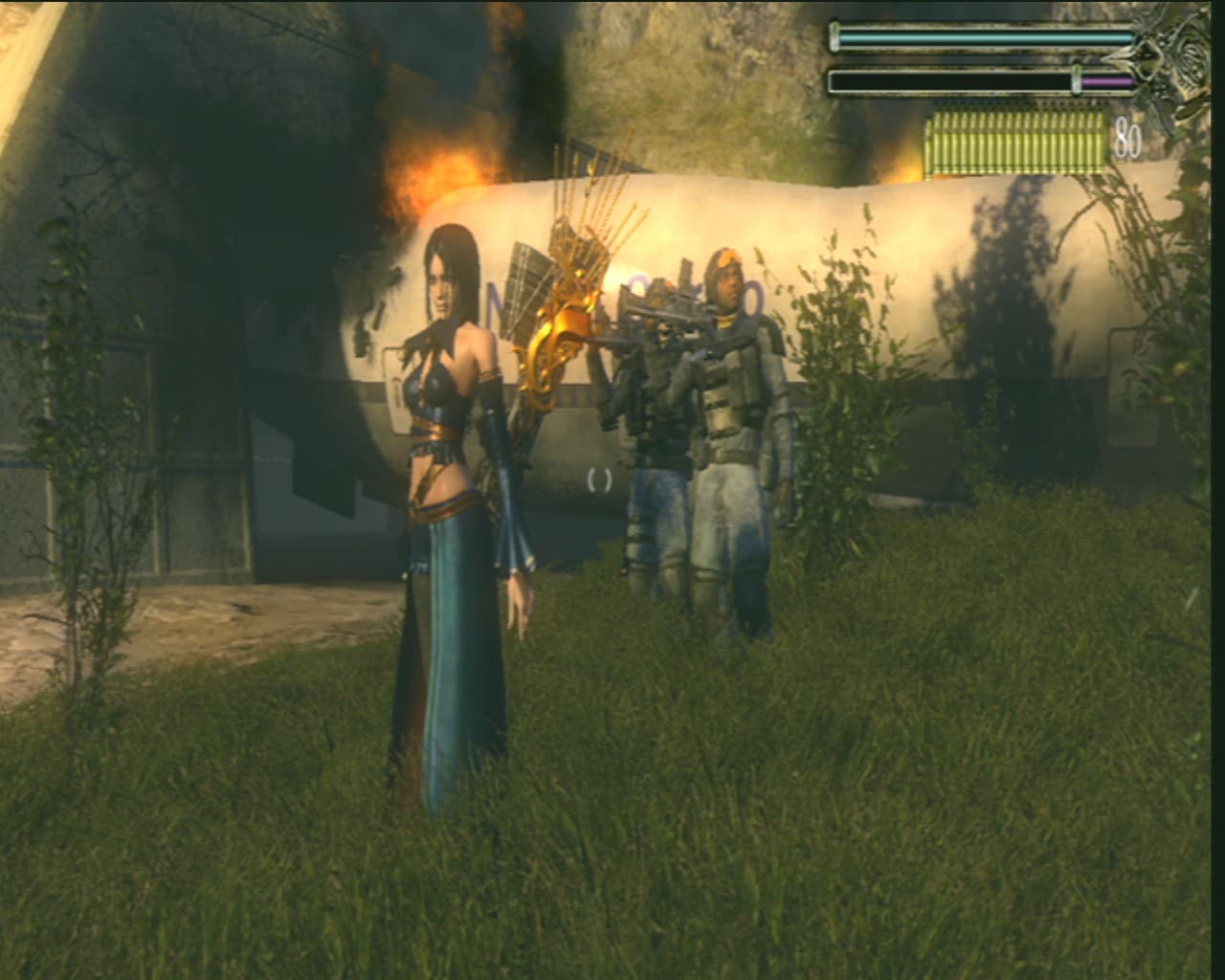

Судя по реакции участников нашей конференции на появление V300, эта возможность актуальна для многих потенциальных покупателей. Поэтому тюнер был протестирован на предмет совместной работы с игровой приставкой XBOX360 от Microsoft в режиме 1080i (скриншоты слева). Результат сравнивался с подключением посредством фирменного VGA-переходника (скриншоты справа).

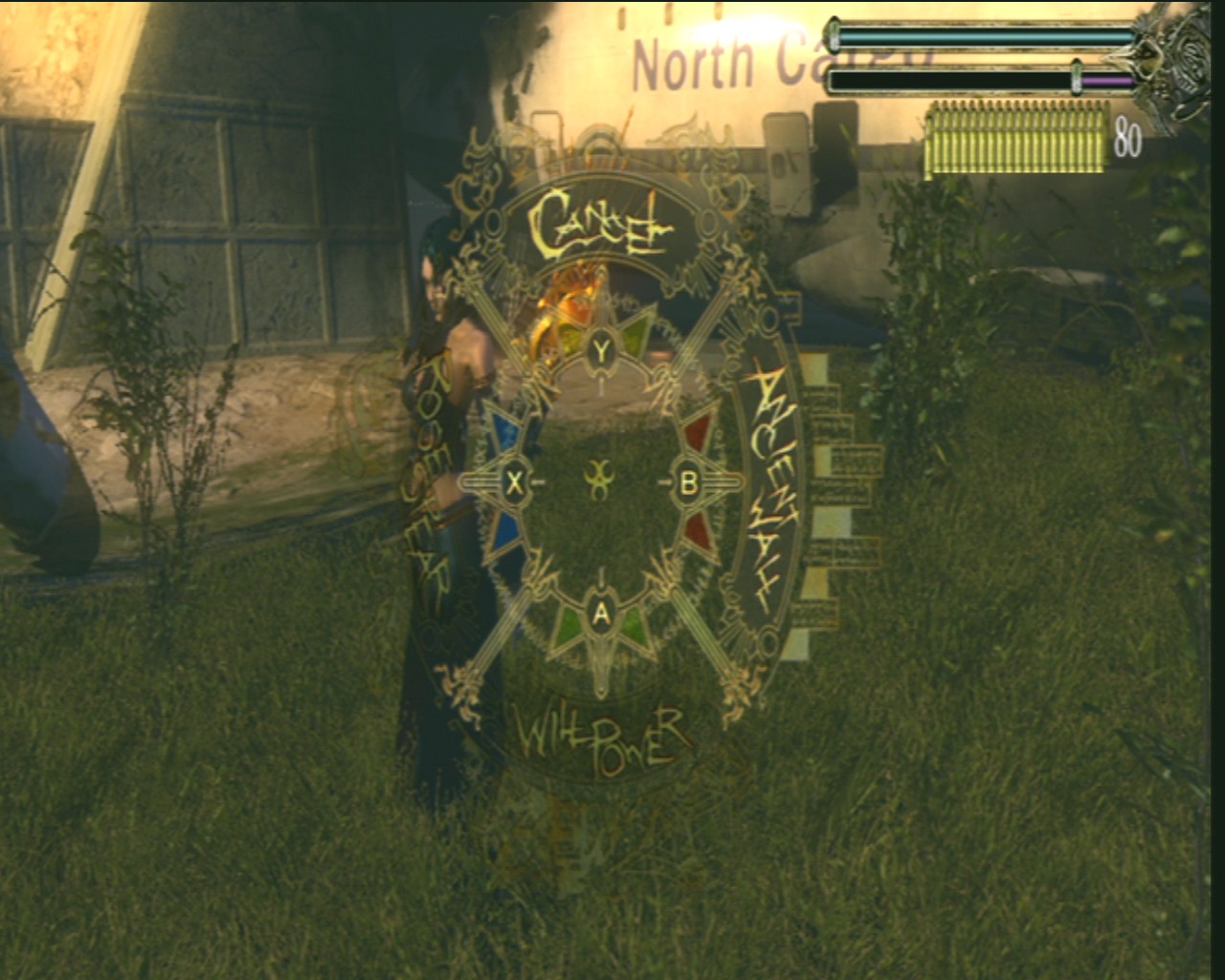

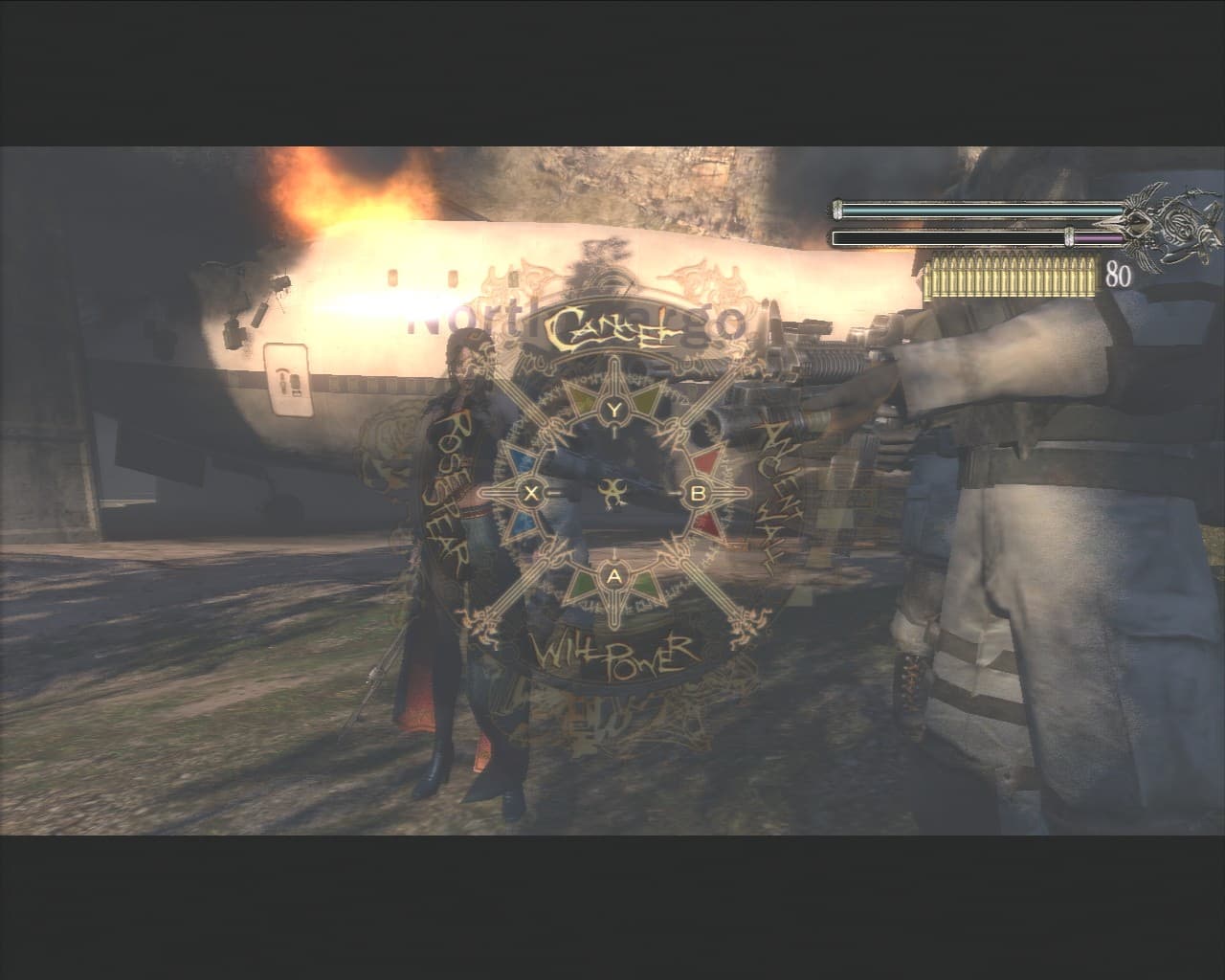

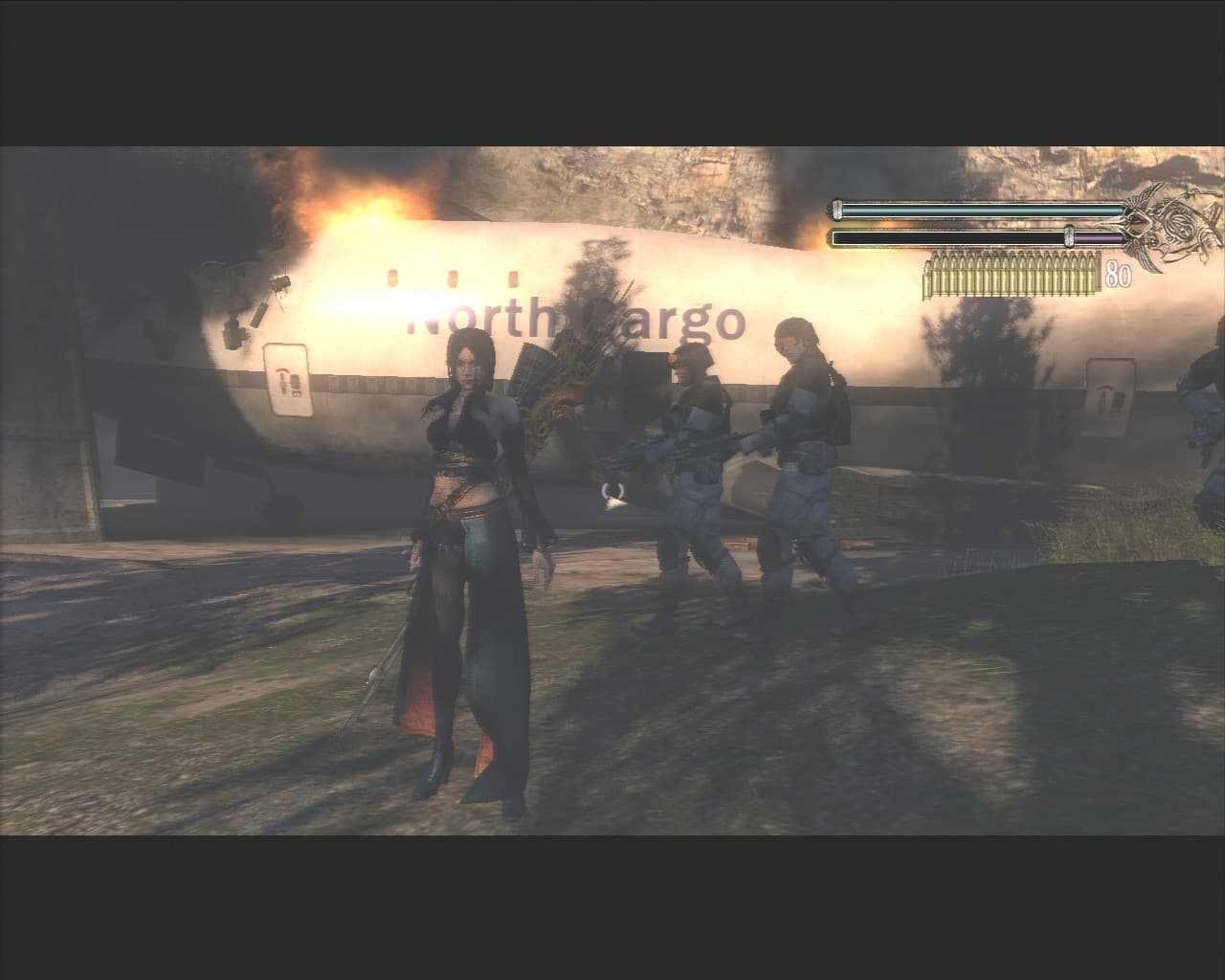

Несмотря на то, что YPbPr подключение обеспечивает более естественную цветопередачу, чуда не произошло — чёткость при подключении приставки через тюнер заметно уступает штатному VGA-выводу. Смена разрешений, тестирование с бытовым DVD-проигрывателем и компонентным видеовыходом GeForce 8800 GTX только подтвердили полученный результат. Попробуем разобраться в его причине. Согласно спецификациям SAA7136, максимальные разрешения на входе ограничены 480p/576p, при подключении источников с 720p/1080i происходит интерполяция. Добавив сюда последующее масштабирование до разрешений на выходе тюнера при помощи видеопроцессора получаем то, что можно увидеть на приведённых выше скриншотах.
Впрочем, на LCD-телевизорах разница менее заметна, нежели на компьютерном мониторе. К тому же, ни одна из конкурирующих моделей не способна обеспечить даже такое качество.
Пульт ДУ

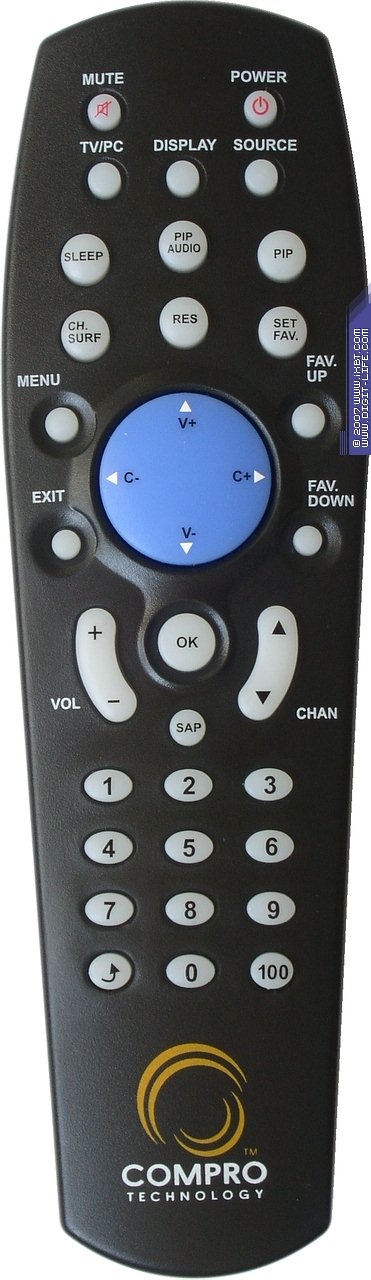

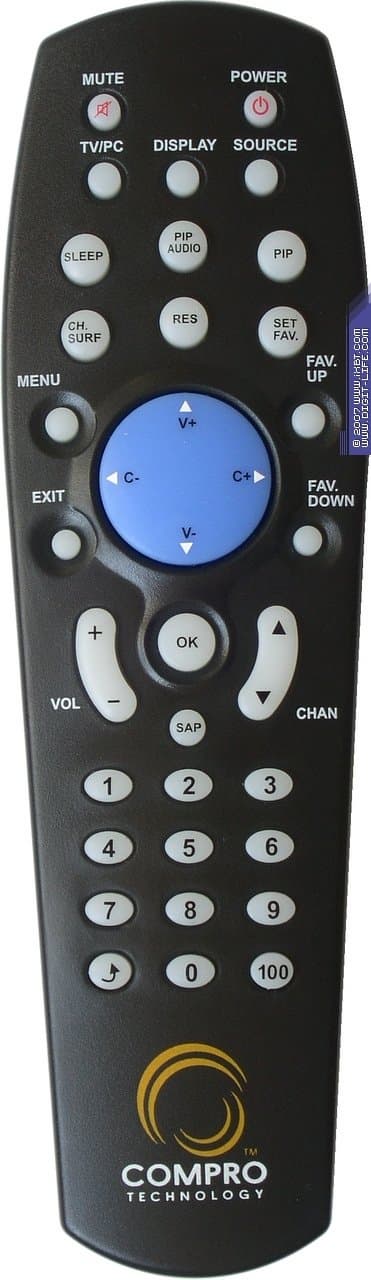

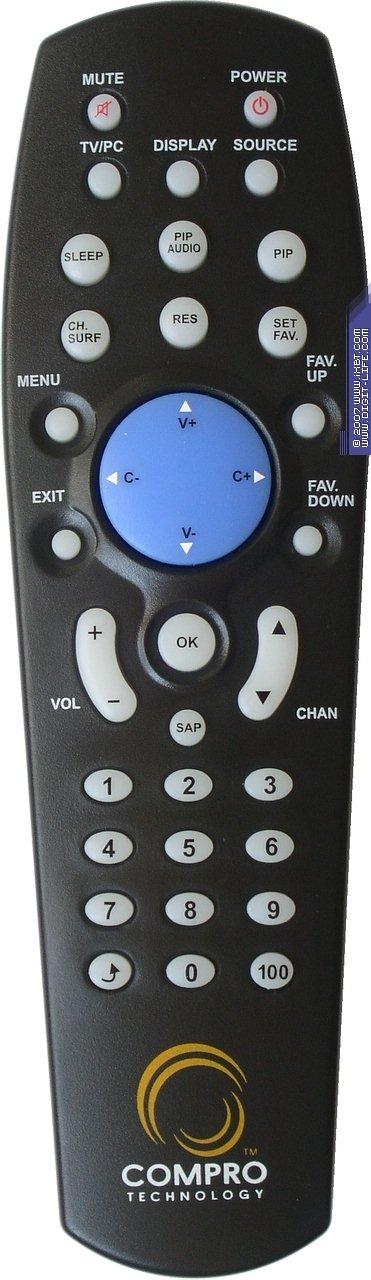

Фирменный 37-кнопочный пульт дистанционного управления отличают оригинальный дизайн и хорошая эргономика. Смена цветового оформления тюнера повлекла с собой изменение окраски пульта. Некоторые особенности управления перечислены выше. Питание от двух батареек типоразмера ААА, входящих в комплект поставки.
Выводы
Необычный внешний вид, интересная конструкция, хорошее качество изображения и звука, поддержка разрешений до 1600×1200/1680×1050 при 75 Гц, полноценная поддержка широкоформатных дисплеев с несколькими режимами масштабирования, шумоподавление, режим «Картинка-в-картинке» и возможность компонентного подключения источников видеосигнала с разрешениями до 1080i обеспечивают Compro VideoMate V300 награду нашего сайта за оригинальный дизайн.
Плюсы
- Хорошее качество изображения и звука
- Качественный деинтерлейсинг
- Поддержка разрешений до 1600×1200 и 1680×1050
- Полноценная поддержка разрешений с соотношениями сторон 4:3, 5:4, 16:9, 16:10
- Режимы масштабирования OptiRatio
- Поддержка декодирования стереозвука
- Дополнительные звуковые возможности
- Частота кадров 75 Гц для каждого режима
- Шумоподавление
- Автоматический поиск каналов
- Сортировка каналов
- Индивидуальная настройка стандарта цветности для каждого канала.
- Пользовательский список каналов
- Настройка яркости, контраста, насыщенности, оттенка и чёткости с возможностью создания нескольких пользовательских профилей
- «Картинка-в-картинке»
- Оригинальная конструкция с аудио- и видеовходами в подставке
- Компонентный YPbPr видеовход
- Предварительный просмотр 9 каналов
- Таймер автоматического выключения
Минусы
- Артефакты в режиме «Картинка-в-картинке» в больших разрешениях при частоте 75 Гц
- Снижение чёткости изображения на мониторе при сквозном подключении тюнера
- Сниженная чёткость при работе с источниками видеосигнала, подключенными к компонентному входу
- Возможный эффект «Вертикальные полосы» при слабом сигнале
Несмотря на то, что к заявленному «DESIGN FOR GAMER» следует относиться с известной осторожностью, оснований для серьёзного недовольства качеством компонентного входа ввиду отсутствия поддержки таких разрешений у других моделей, всё-таки, недостаточно. Не стоит забывать, что основным назначением тюнера является приём и отображение телевизионных программ, а с этим, как выяснилось, у VideoMate V300 всё в порядке. Смущает одно — разница в цене со старшей моделью VideoMate V600 невелика, наблюдается своего рода размен разрешений при подключении к компонентному входу на систему аппаратного разделения яркостной и цветностной составляющих сигнала. Что будет более востребовано рынком — покажет время, мы же постараемся предоставить больше материала для сравнительного анализа в обзоре V600.
