Автономный TV-тюнер KWorld TVBox WS Pro HD


Праздник на улице владельцев игровых приставок и не только



Будущее приходит значительно быстрее, если идти ему навстречу.
Борис Крутиер

Тайваньская компания KWorld Computer Co., Ltd. является одним из ведущих производителей компьютерных TV-тюнеров. Тем не менее, в деле завоевания российского рынка это обстоятельство долгое время помогало мало. Объясняется это тем, что прилагаемых усилий по продвижению своей продукции было явно недостаточно для успешной конкуренции, выручала только агрессивная ценовая политика и доступность некоторых моделей во многих регионах. После общения с представителями KWorld Computer летом 2007 года, появилась надежда, что отношение компании к привлечению новых потенциальных покупателей претерпело изменения в нужную сторону. По крайней мере, радикальное обновление дизайна коробок должно было увеличить привлекательность их содержимого для пользователей, понимающих, что театр начинается с вешалки.

Для полноправного участия в гонке за увеличение функциональности ПО, начатой производителями, взявшими на вооружение наработки альтернативных программ, требуются значительные усилия со стороны программистов KWorld, но не стоит забывать о существовании целого класса устройств, в программном обеспечении не нуждающихся. Конечно, речь идёт об автономных тюнерах, подключающихся между видеокартой и монитором и способных работать без включения компьютера. Новичком в их производстве компания не является, достаточно вспомнить побывавший у нас два года назад Kworld LCD TV BOX. С тех пор, по меркам динамичной компьютерной индустрии, прошло немало времени, поэтому оценить произошедшие изменения особенно интересно.

Комплект поставки

Сочетание белого и жёлтого цветов явно выигрывает у прежнего оформления коробки, представлявшего собой этюды в красных тонах. Пояснительные надписи переведены на русский язык достаточно грамотно, мелкие курьёзы типа упоминания отсутствующей по понятным причинам возможности записи или полного перевода меню на китайский язык (к слову, так и не обнаруженного) картину не портят.

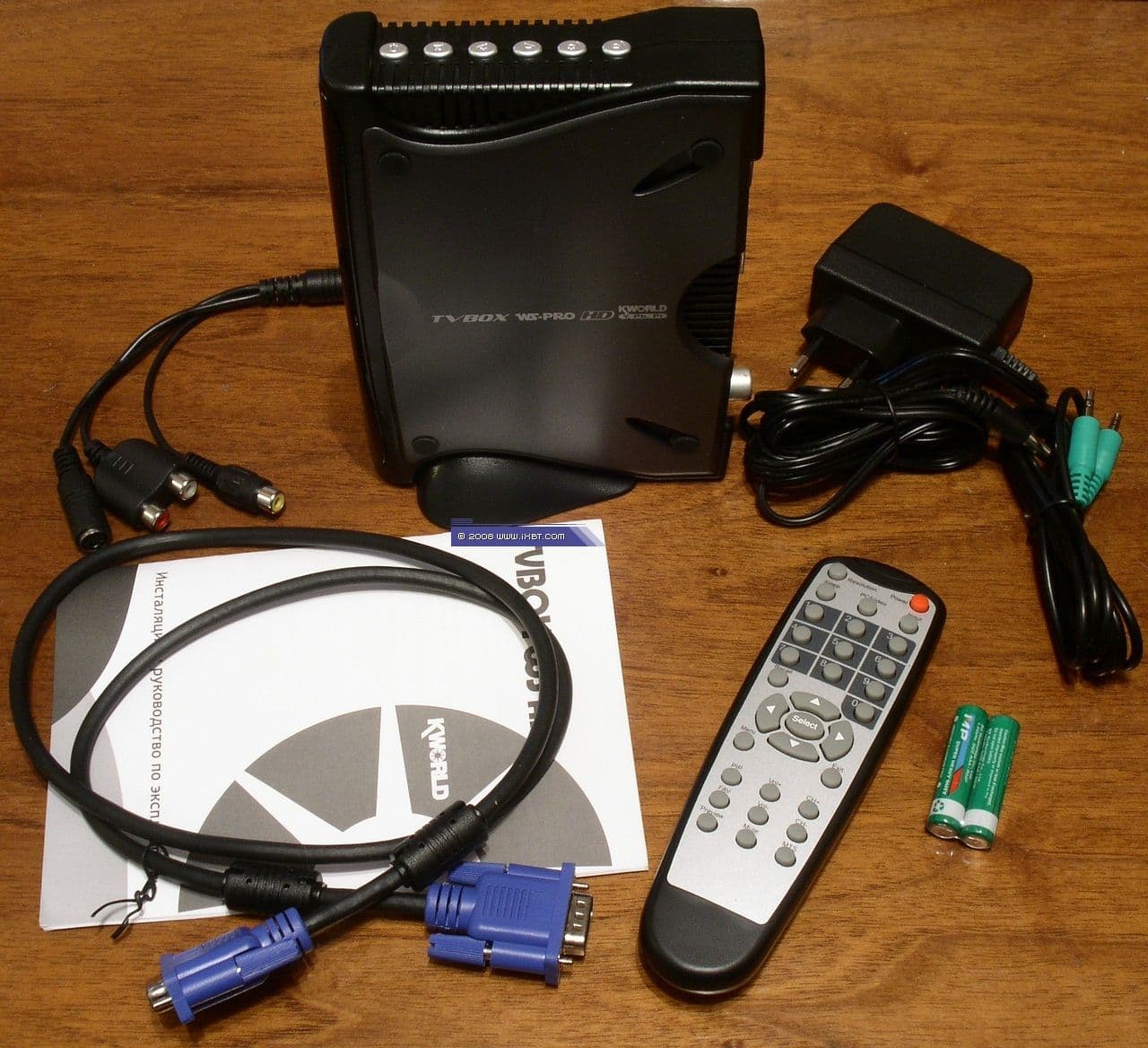

Комплект поставки автономных тюнеров представляет собой своего рода стандарт, в коробке находятся:

  • Тюнер
  • Подставка для тюнера
  • Пульт ДУ
  • VGA кабель female — male
  • Переходник для подключения внешних источников сигнала
  • Кабель для подключения к линейному входу звуковой карты
  • Блок питания 5В, 2А
  • Руководство пользователя на русском языке

Конструкция и спецификации

Производителем заявлены следующие возможности TVBox WS Pro HD:

  • Полная поддержка антенного и кабельного диапазонов
  • Поддержка PAL-BG, PAL-DK, PAL-I, SECAM-BG, SECAM-DK (для европейской версии)
  • Поддержка декодирования стереозвука в форматах BTSC, EIAJ, NICAM, A2
  • Поддержка разрешений 640×480 (VGA), 800×600 (SVGA), 1024×768 (XGA), 1280×1024 (SXGA), 1440×900 (WXGA), 1400×1050 (SXGA), 1680×1050 (WSXGA+)
  • Прогрессивная развёртка
  • Частота кадров — 60 Гц
  • Автоматический поиск по списку каналов и частоте
  • Пользовательский список каналов
  • Настройка яркости, контраста, оттенка, насыщенности и чёткости
  • Режим «Картинка-в-картинке»
  • Композитный, S-Video и компонентный YPbPr видеовходы
  • Предварительный просмотр 9 каналов
  • Таймер автоматического выключения

В отличие от запредельно футуристического дизайна автономных тюнеров от Compro Technology внешний вид TVBox WS Pro HD более привычен. Но, несмотря на это, боковые панели (рассматриваем вертикальную установку) оригинальной формы (резиновые ножки на каждой из них позволяют устанавливать тюнер горизонтально любой стороной) и стилизованные «решётки» сверху и снизу придают устройству узнаваемый стиль.

Несмотря на кажущуюся ненадёжность подставки, благодаря небольшому весу и хорошему балансу, при её использовании тюнер обладает хорошей устойчивостью. Отдельно хочется поблагодарить разработчиков за использование немаркого матового пластика (за исключением лицевой панели), в отличие от Compro VideoMate V300, устройство не требует постоянных мер по предотвращению появления отпечатков пальцев. Габариты тюнера составляют 178×120×35 мм.

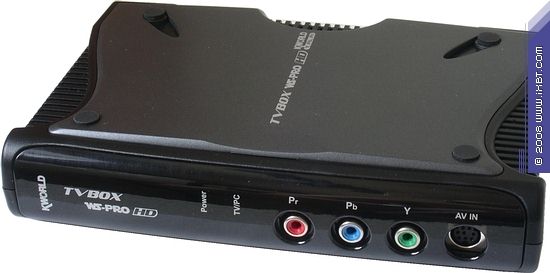

На передней панели находятся 3 RCA разъёма для подключения источников компонентного YPbPr сигнала с разрешениями до 720p/1080i, и разъём для подключения внешних источников при помощи переходника MiniDIN 8-pin — S-Video + композитный разъём + 2 RCA аудио. Прозрачная вставка скрывает ИК-датчик пульта ДУ и два светодиодных индикатора, зелёный (режим ожидания) и красный (активность).

На задней панели расположены антенный IEC-разъём, линейный аудиовход и аудиовыход (оба mini-jack 3,5 мм), входной (D-Sub female) и выходной (D-Sub male) VGA-разъемы и разъём для подключения блока питания.

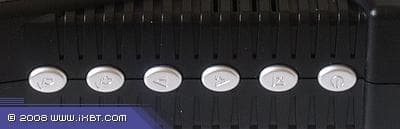

На верхней (или боковой при горизонтальной установке) панели нашлось место для блока из шести кнопок, отвечающих за включение/выключение тюнера, выбор источника сигнала, переключение канала и регулировку громкости. Отметим, что доступ к меню настроек с их помощью получить нельзя, для этой цели предназначен пульт ДУ.

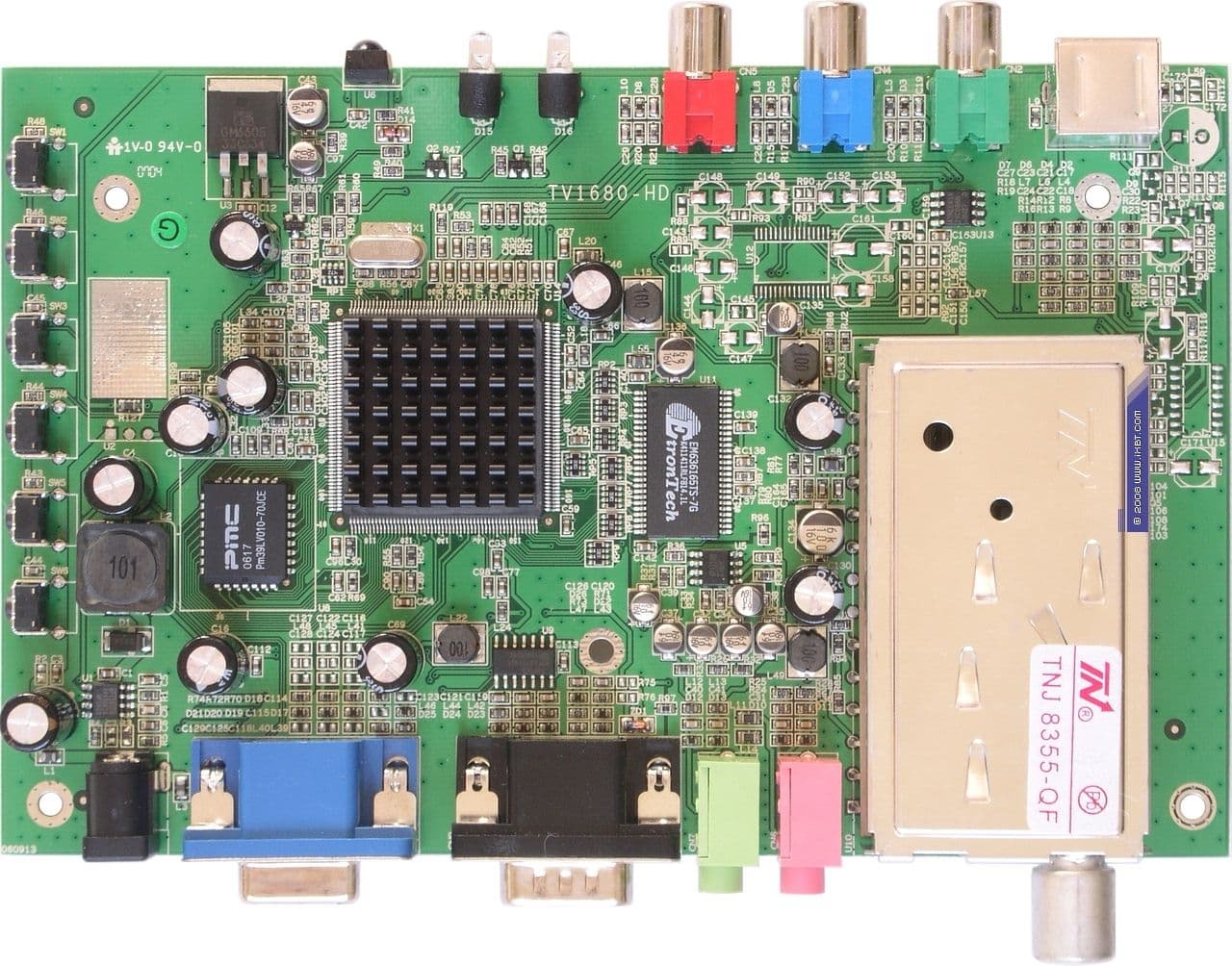

Начинка TVBox WS Pro HD отличается от элементной базы всех попадавших в нашу лабораторию автономных тюнеров.

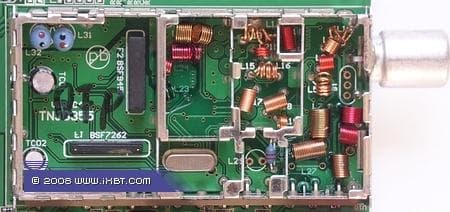

За приём сигнала отвечает ВЧ-блок классической компоновки TNJ 8355-QF, выпускаемый постоянным партнёром KWorld — компанией Shenzhen Tenas Electronic Co., Ltd.

Видеопроцессор скрыт радиатором, маркировка с него удалена. Представители компании просили не раскрывать название модели, поэтому отметим только, что микросхема принадлежит к последнему поколению, объединяющему процессор и АЦП.

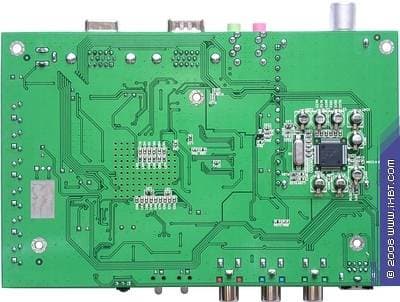

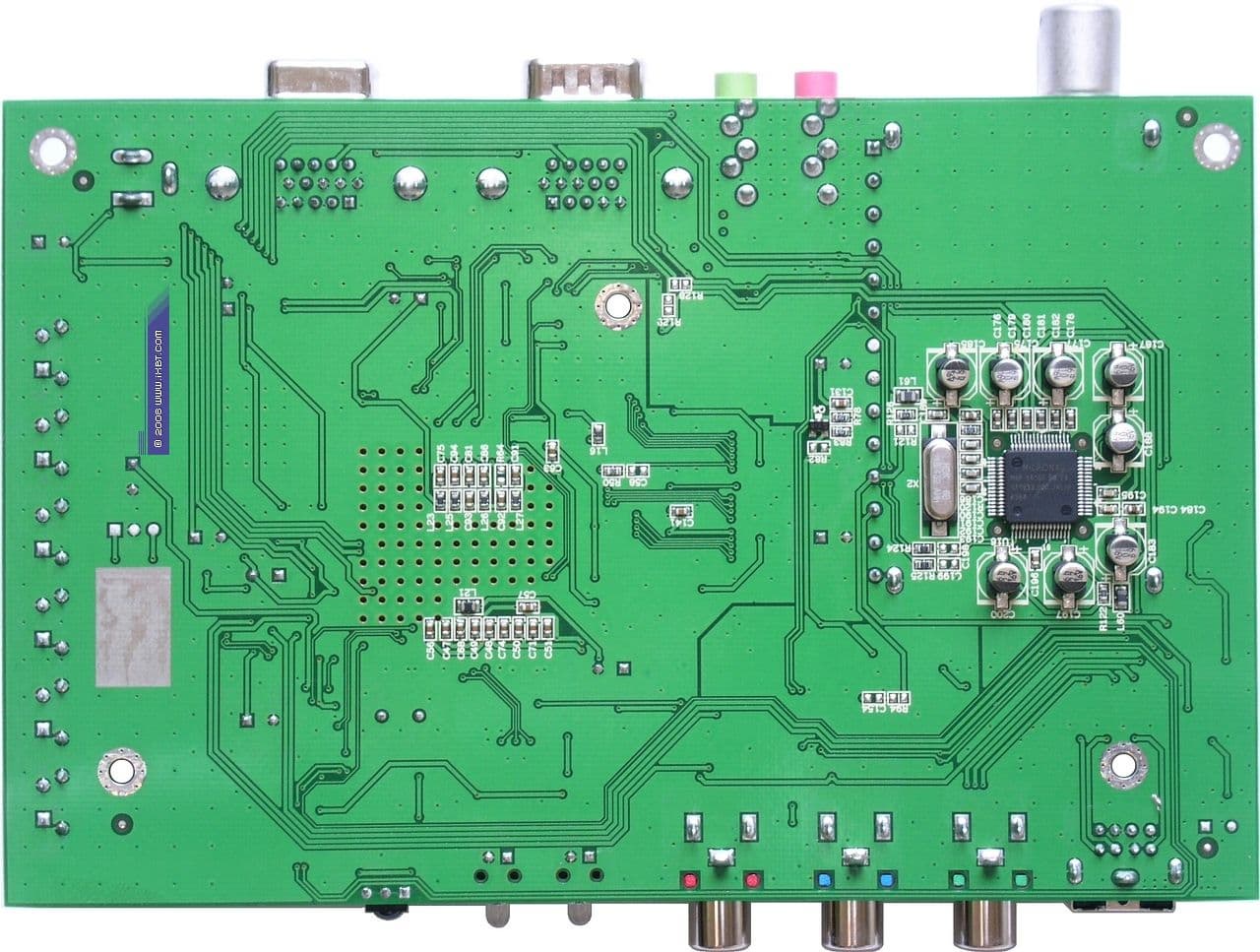

Поддержка декодирования стереозвука реализована при помощи мультистандартного процессора MSP 3415G от Micronas, установленного на обратной стороне платы.

Вместилищем микропрограммы для управления тюнером служит модуль 2 Мбит CMOS флэш-памяти PM39LV020-70JCE от Programmable Microelectronics Corp., в 2006 году переименованной в Chingis Technology Corporation.

Дополнительная внешняя память не используется.

Конфигурация тестового компьютера

  • Процессор Intel Core 2 Quad Q6600
  • Системная плата Gigabyte GA-965P-DS3 (Intel P965 + Intel ICH8)
  • Оперативная память 4 ГБ (4×1024 DDR2 PC6400 KingMax)
  • Видеокарта NVIDIA GeForce 8800GTX
  • Звуковая карта Creative Sound Blaster Audigy 2ZS
  • Жесткий диск 250 ГБ Hitachi (HDT722525DLA380)
  • Жесткий диск 320 ГБ Hitachi (*VLA360)
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0
  • DVD ReWriter BENQ DW1640
  • DVD ReWriter NEC ND-3500A
  • Блок питания Thermaltake Purepower 680APD (W0049 rev. 2, 680 W)

При тестировании использовался монитор Samsung SyncMaster 215TW.

Список эфирных каналов при тестировании


Название Канал Частота Уровень сигнала Стандарт
СТС 1 49.75 МГц 79.5 дБ (мкВ) SECAM D/K
Первый 3 77.25 МГц 82.3 дБ (мкВ) SECAM D/K
RenTV 6 175.75 МГц 68.0 дБ (мкВ) SECAM D/K
Скат ТНТ 7 183.25 МГц 85.4 дБ (мкВ) SECAM D/K
РТР 9 199.25 МГц 87.2 дБ (мкВ) SECAM D/K
Домашний 11 215.25 МГц 56.5 дБ (мкВ) SECAM D/K
НТВ 21 471.25 МГц 59.5 дБ (мкВ) SECAM D/K
5 канал 23 487.25 МГц 62.5 дБ (мкВ) SECAM D/K
Культура 25 503.25 МГц 76.7 дБ (мкВ) SECAM D/K
ДТВ 27 519.25 МГц 66.2 дБ (мкВ) SECAM D/K
МузТВ 35 583.25 МГц 63.2 дБ (мкВ) SECAM D/K
ТВ3 37 599.25 МГц 62.2 дБ (мкВ) SECAM D/K
ТВЦ 47 679.25 МГц 59.2 дБ (мкВ) SECAM D/K
Спорт 50 703.25 МГц 63.0 дБ (мкВ) SECAM D/K

Настройка

За исключением пяти иконок, отвечающих за основные пункты настроек, графические изыски в экранном меню тюнера не используются. Интересно используемое сочетание цветов — белый шрифт, сиреневый фон и светло-зелёное выделение выбранных пунктов. Непривычно, но для глаз комфортно.

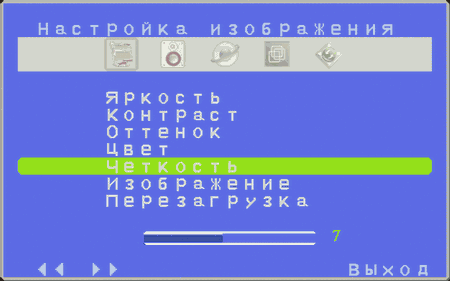

Раздел Настройка изображения позволяет изменить такие параметры как яркость, контраст, оттенок, насыщенность и чёткость, применяемые одновременно ко всем каналам.

Пункт Изображение содержит выбор трёх предустановленных профилей — NORMAL, TV и PC, в русском варианте превратившихся в малопонятные Цвет 1, Цвет 2 и Цвет 3. Любопытно, что абсолютные значения видеонастроек при смене не изменяются и в дальнейшем регулируются относительно выбранного профиля. Здесь находится и возврат тюнера к заводским настройкам (Перезагрузка).

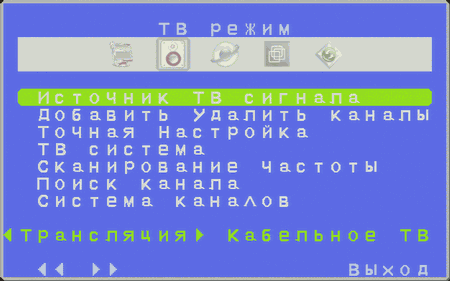

Раздел ТВ режим отвечает за настройку каналов. В наличии поиск по сетке каналов (можно выбрать антенный или кабельный диапазон) и по частоте. Доступны ручное добавление/удаление канала (в том числе, при вводе номера с пульта ДУ) и точная подстройка. При удалении канал не исчезает из списка и остаётся доступным посредством ввода его номера. Таким же образом добавляются каналы, пропущенные при автоматическом поиске.

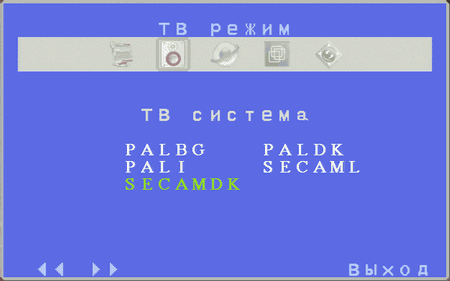

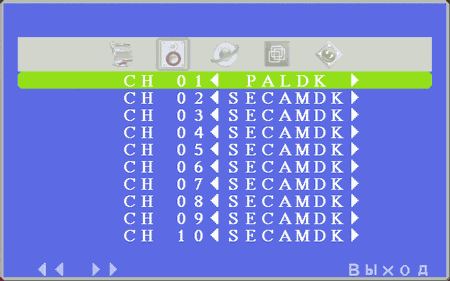

Пункт ТВ система позволяет выбрать общую для всех каналов систему (в списке присутствуют PAL BG, PAL DK, PAL I, SECAM L и SECAM DK), а Система каналов даёт возможность присвоить стандарт цветности каждому каналу из общего списка индивидуально.


Впрочем, особой необходимости в этих манипуляциях нет, TVBox WS Pro HD имеет эффективное автоматическое определение, перекрывающее вышеуказанные настройки.

Какой-либо сортировки каналов не предусмотрено. Это могло бы компенсироваться наличием пользовательского списка, вызываемого отдельной кнопкой на пульте, если бы не его ограничение на 9 (!) каналов.

Переименование каналов также невозможно, приходится довольствоваться стандартными номерами каналов в сетке вещания (номерами по порядку в случае поиска по частоте).

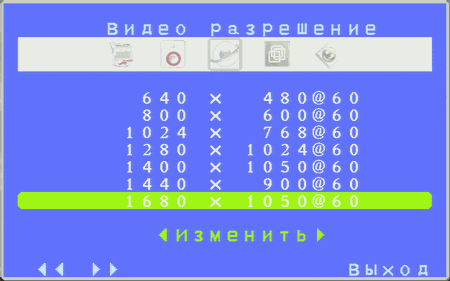

Название раздела Видео разрешение говорит само за себя. Фактический уход со сцены CRT-мониторов заставил вспомнить принцип спирального развития. Результатом этого события стало отсутствие острой необходимости в частоте обновления 75 Гц, что, в свою очередь, послужило причиной поддержки только 60 Гц.

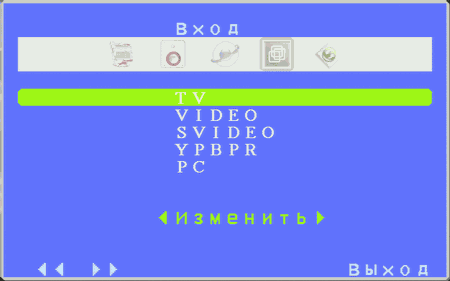

Раздел, отвечающий за выбор видеовхода, также не таит подводных камней.

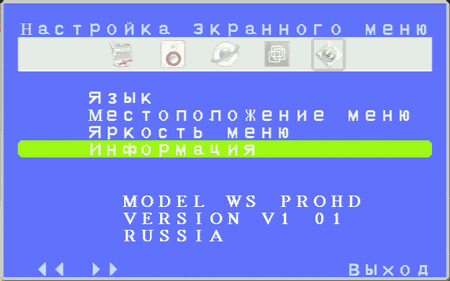

Замыкает список раздел Настройка экранного меню, предоставляющий возможность выбора языка (русский, английский), настройку расположения экранного меню и его прозрачности (почему-то при переводе названной яркостью). Нашлось место и для информации о версии прошивки, в нашем случае — V1 01.

Дополнительные возможности

Изменение соотношения сторон, постепенно становящееся частью стандартного функционала автономных тюнеров, не относится к достоинствам TVBox WS Pro HD в силу отсутствия этой возможности. Пропорции изображения всегда совпадают с пропорциями выбранного разрешения.

«Картинка-в-картинке» у автономных TV-тюнеров представляет собой наложение видеопотока на часть аналогового изображения с выхода видеокарты. Активируется при помощи кнопки PIP на пульте ДУ. Последовательные нажатия на эту же кнопку приводят к изменению размера видеоокна (три положения — 1/4 экрана, 1/9 экрана, отключено). Курсорный блок пульта ДУ и кнопки на панели служат для перемещения видеоокна, для настройки громкости и переключения каналов используются соответствующие дублирующие кнопки на пульте. Несмотря на то, что максимальным поддерживаемым разрешением объявлено 1280×1024, режим оказался работоспособен и при остальных разрешениях. Соотношение сторон видеоокна совпадает с соотношением выбранного разрешения. Выход из PIP осуществляется по кнопке PCI/Video.

Обзор каналов, он же многоканальный предварительный просмотр, реализованный в виде обновляемой матрицы из девяти окон, вызывается кнопкой Preview. Отметим высокую скорость обновления, задержка переключения составляет около 0,5 секунды.

Интервалы таймера отключения составляют 5-10-15-30-60-90-120 минут.

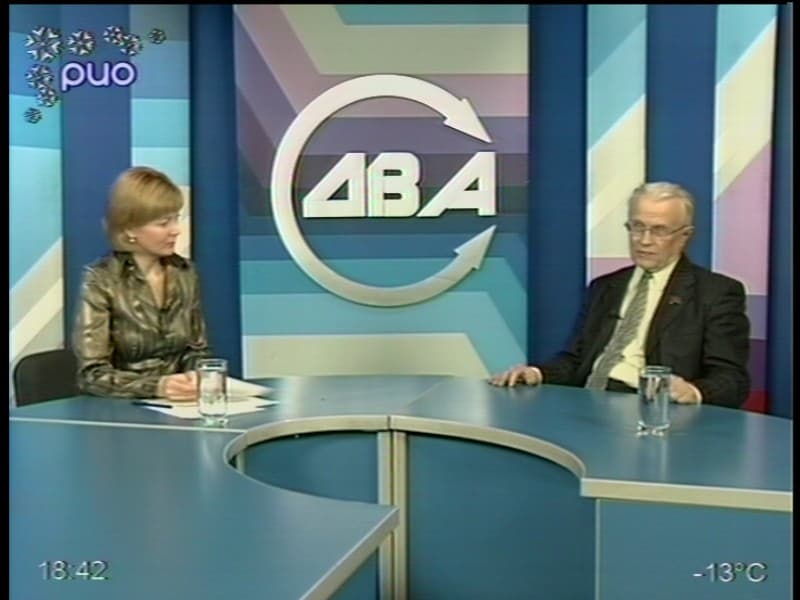

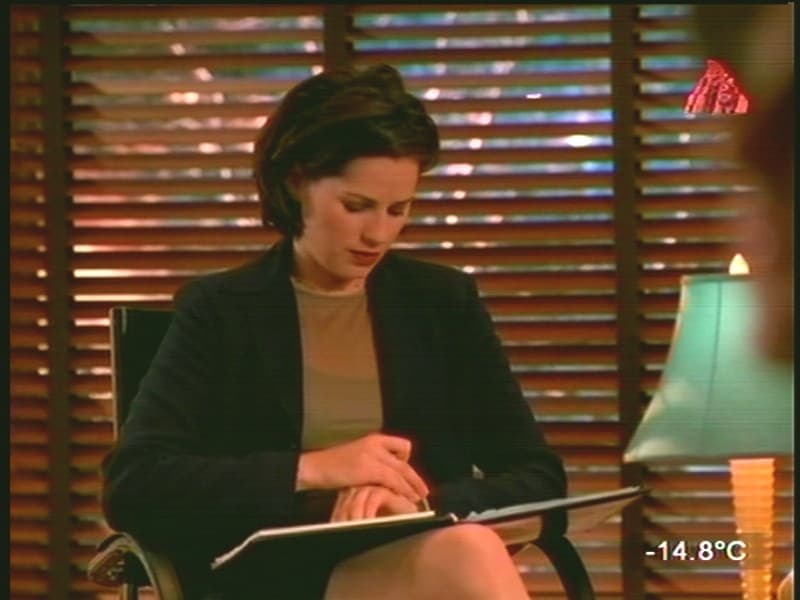

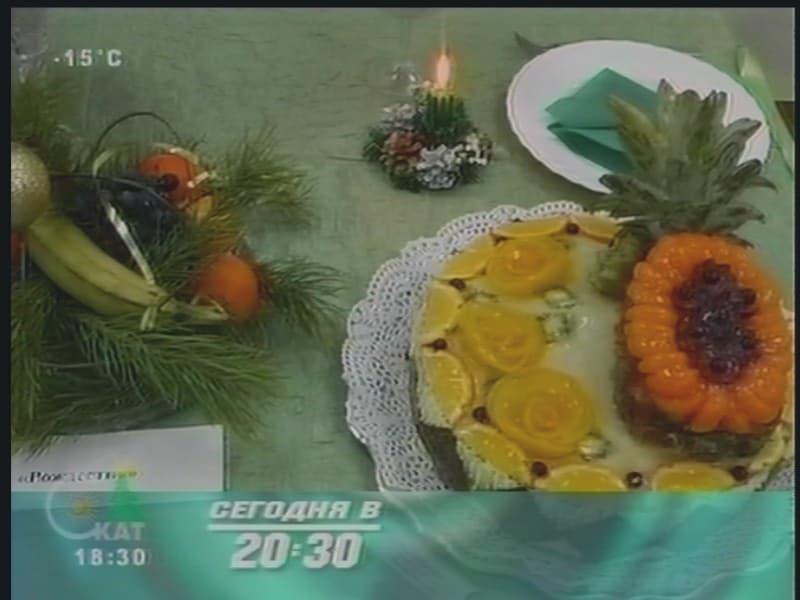

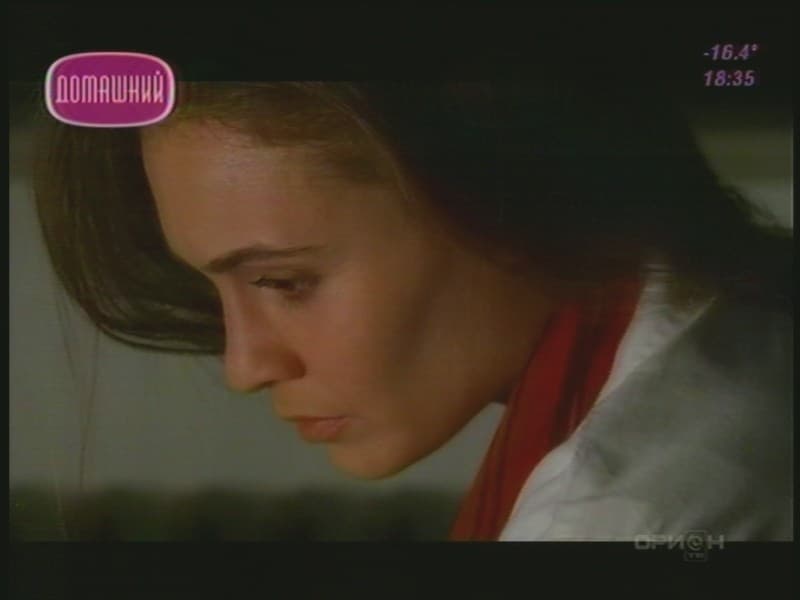

Качество

Автоматический поиск добавил один лишний канал к реально существующим, что в условиях тестирования можно считать неплохим результатом. Поиск по частоте скрупулёзно добавил ещё несколько паразитных каналов, так что, за его эффективность, пожалуй, также можно не беспокоиться. Не часто встречающийся ВЧ-блок не помешал (а скорее, даже помог) TVBox WS Pro HD продемонстрировать хорошее качество приёма всех имеющихся каналов. Надо сказать, что таких результатов редко добиваются тюнеры, оснащённые приёмниками гораздо более именитых производителей. К сожалению, мы пока не располагаем методикой объективной оценки чувствительности автономных тюнеров, однако ослабление сигнала при помощи аттенюатора на 20 dB не оказало заметного влияния на качество изображения на каналах с хорошим уровнем. Качество изображения заслуживает очень хорошей оценки, упрекнуть можно, разве что, некоторое смещение в розовый цвет и не отключаемую систему шумоподавления. Используемый алгоритм деинтерлейсинга обеспечивает хорошую чёткость при отсутствии артефактов.

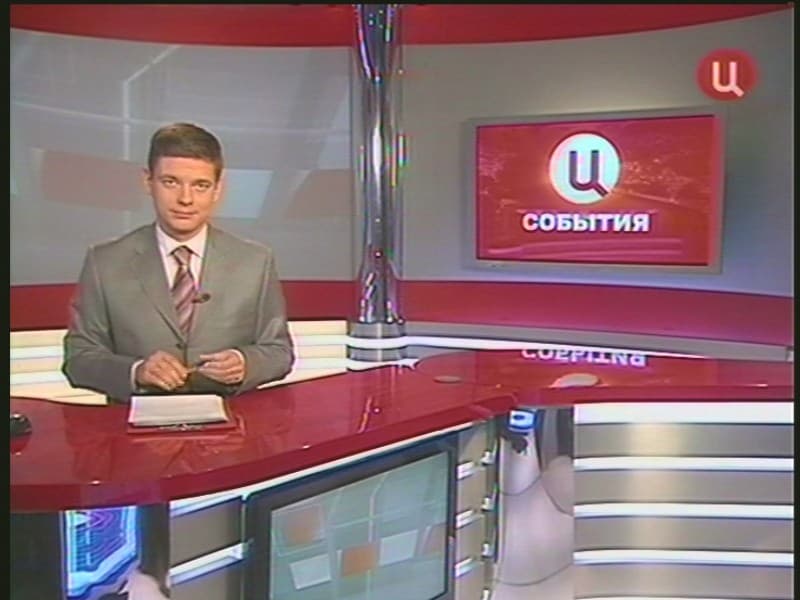

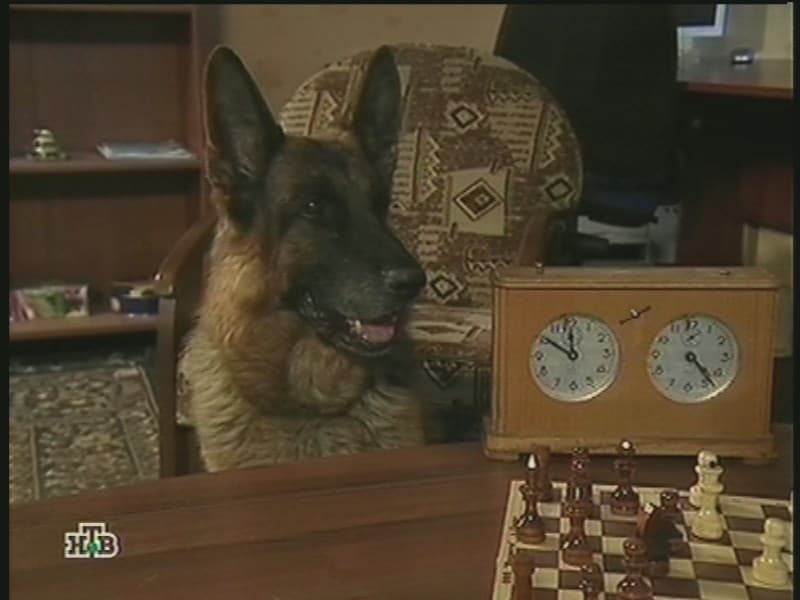

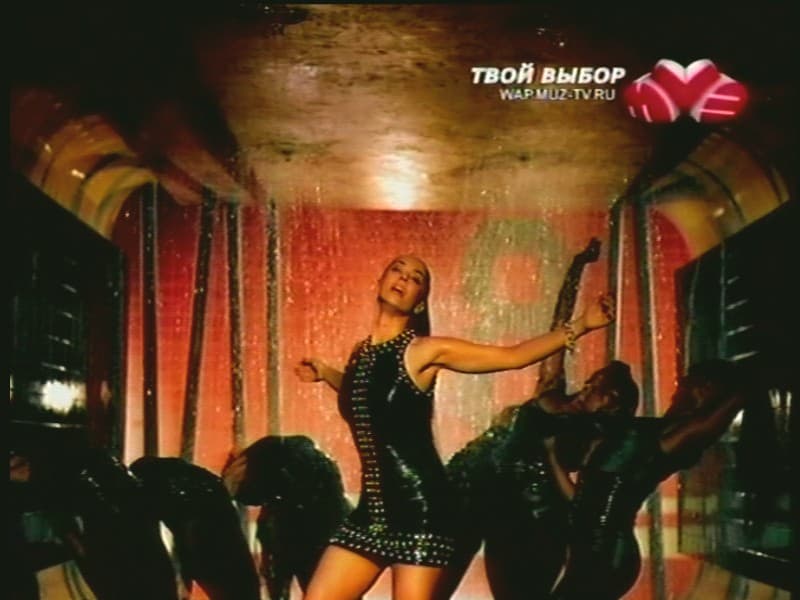

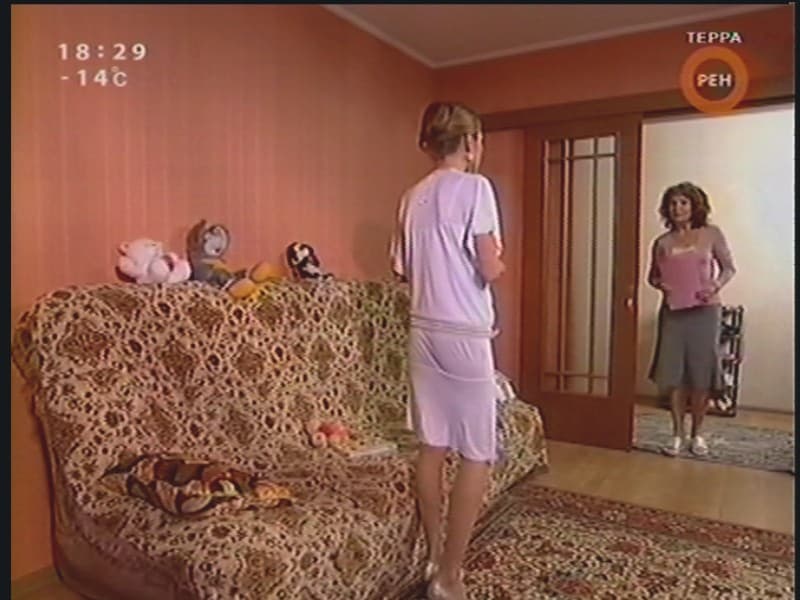

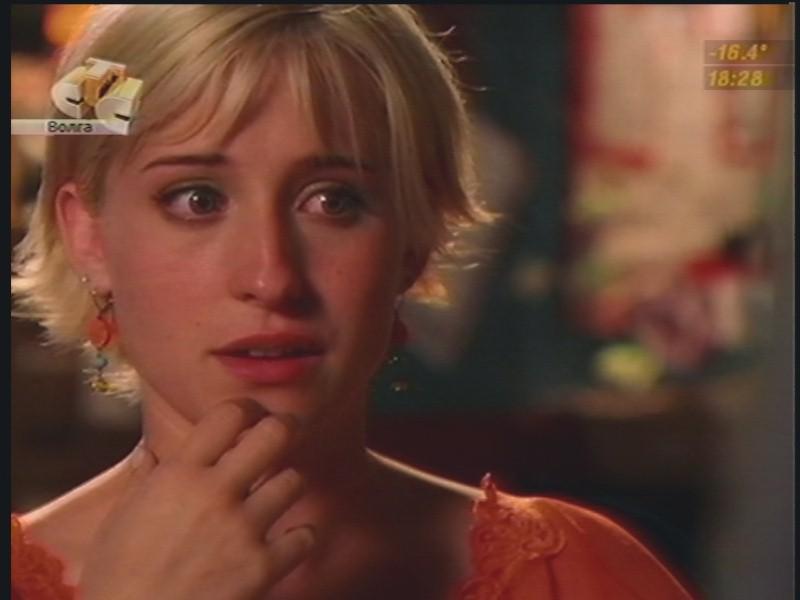

При подготовке скриншотов использовалось устройство DVI2USB от Epiphan SYSTEMS inc.

Перемотка кассеты на подключенном к композитному разъему видеомагнитофоне происходила без срыва синхронизации.

Тюнер обеспечивает хорошее качество звука.

Наконец-то, удалось минимизировать и проблему ухудшения изображения на мониторе при сквозном подключении тюнера. Снижение чёткости незначительно и дискомфорта не вызывает.

Нагрев тюнера при работе не выходит за пределы комфортного уровня.

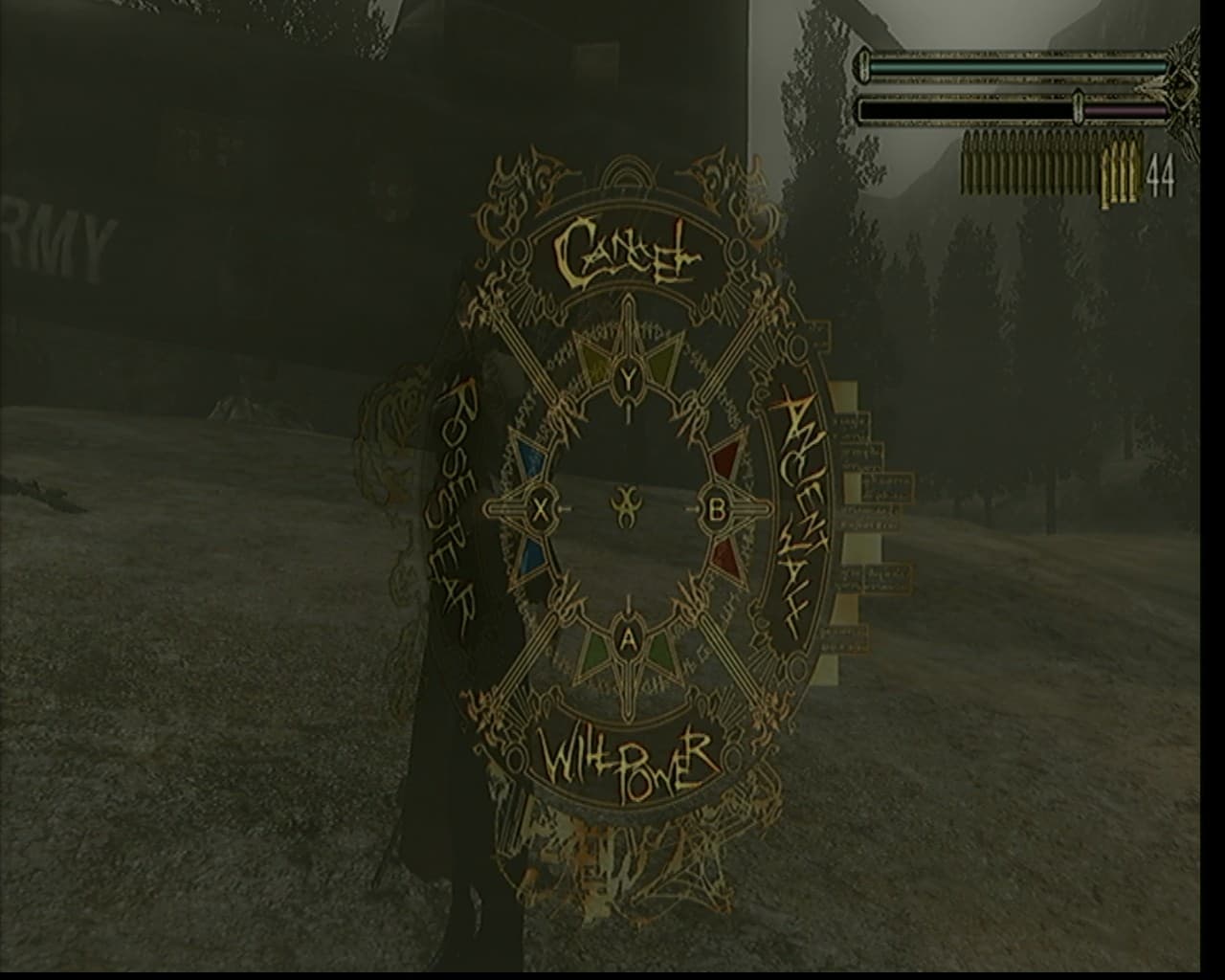

Работа с компонентным входом

Напомним, что первым автономным тюнером с YPbPr входом стал Compro VideoMate V300, эффективность поддержки которым 720p/1080i оказалась, мягко говоря, преувеличенной. Аналогичная функциональность TVBox WS Pro HD особо не рекламировалась, тем не менее, тюнер от KWorld также был протестирован на предмет совместной работы с игровой приставкой Microsift XBOX360 от Microsoft в режиме 1080i (скриншот слева). Результат сравнивался с подключением посредством фирменного VGA-переходника (скриншот справа).

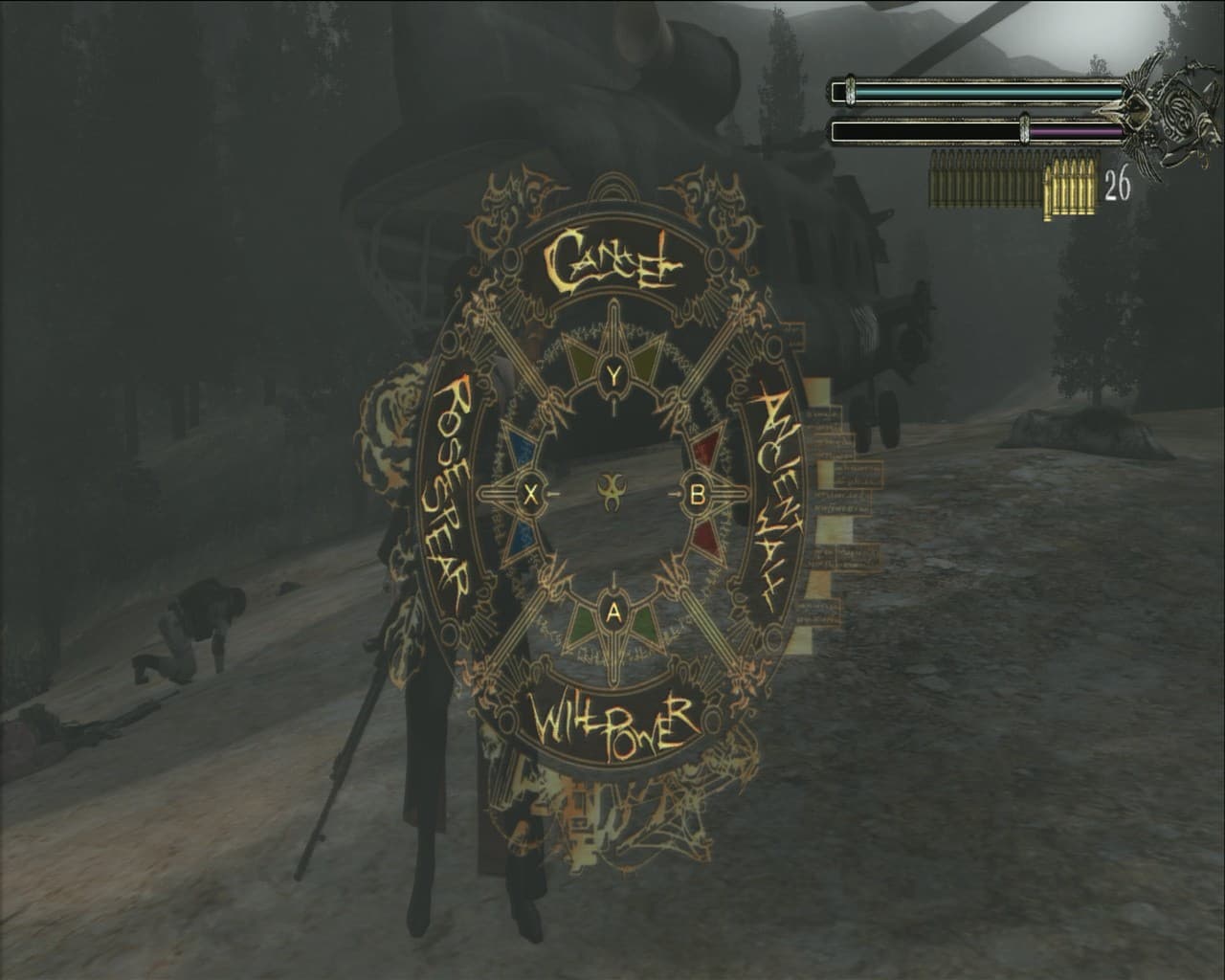

Революция, что называется, произошла незаметно. Решение от KWorld обеспечивает чёткость, не уступающую штатному VGA-выходу даже при среднем значении соответствующего параметра в настройках. Последующее масштабирование до разрешений на выходе тюнера при помощи видеопроцессора заметного негативного влияния не оказывает. Таким образом, KWorld TVBox WS Pro HD полностью оправдывает своё название и с полным правом может считаться первым автономным тюнером с адекватной поддержкой источников HD-сигнала.

Пульт ДУ

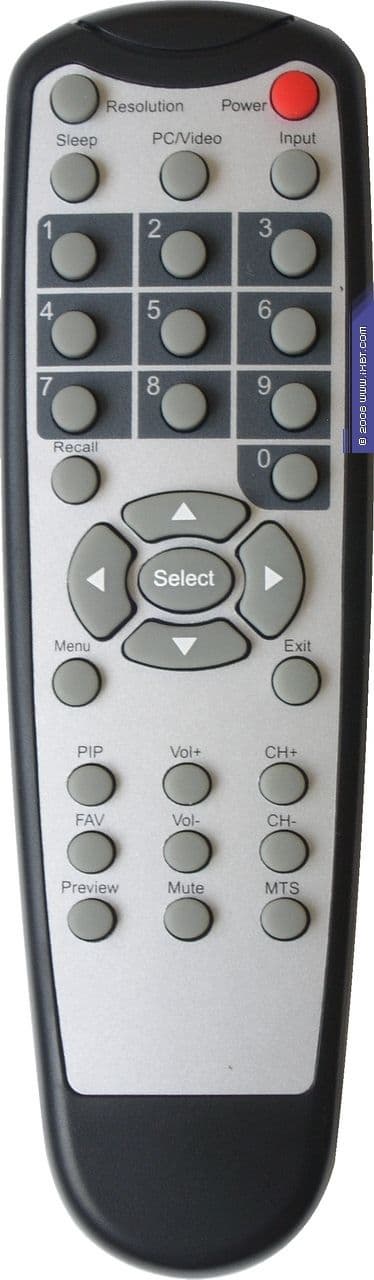

Для дистанционного управления используется 32-кнопочный пульт дистанционного управления распространённой компоновки (аналогичными пультами комплектуется, в частности, продукция AVerMedia Technologies Inc.). Кнопки сгруппированы по группам с цветовым выделением, нажатие в меру информативно. Питание от двух батареек типоразмера ААА, входящих в комплект поставки. Некоторые особенности управления перечислены выше, добавим, что разрешение при помощи пульта переключается в диапазоне от 640×480 до 1280×1024, доступ к более высоким осуществляется только через меню.

Выводы

Хорошее качество приёма, изображения и звука, а также полноценная поддержка источников HD-сигнала при подключении к компонентному входу заслуживают нашей награды.

Original Design - награда за уникальный дизайн модели

Плюсы

  • Хорошее качество приёма
  • Хорошее качество изображения и звука
  • Поддержка декодирования стереозвука
  • Качественный деинтерлейсинг
  • Поддержка разрешений до 1680×1050
  • Три предустановленных режима видеонастроек
  • Шумоподавление
  • Автоматический поиск каналов по сетке вещания и по частоте
  • Индивидуальная настройка стандарта цветности для каждого канала.
  • Пользовательский список каналов
  • «Картинка-в-картинке»
  • Компонентный YPbPr видеовход
  • Предварительный просмотр 9 каналов
  • Таймер автоматического выключения

Минусы

  • Отсутствие настроек соотношения пропорций изображения
  • Сдвинутая в сторону розового цветовая гамма
  • Неотключаемое шумоподавление
  • Отсутствие сортировки каналов

Появление TVBox WS Pro HD показывает, что одним сильным игроком на рынке стало больше. Тем не менее, лёгкой победы не намечается, в частности, этой модели придётся конкурировать с Compro VideoMate V600, имеющим немало тузов в рукаве. Посмотрим, придутся ли преимущества старшей модели в линейке KWorld Computer по душе пользователям, выбирающим автономный TV-тюнер.

Средняя текущая цена (количество предложений) KWorld TVBox WS Pro HD в московской рознице: Н/Д(0)



Выражаем благодарность компании «KWorld Computer»
за предоставленный на тестирование тюнер
