Компактные TV- и FM-тюнеры AVerTV Volar AX и AVerTV Hybrid Volar HX


Новые кони для старой борозды



Меняю яркие воспоминания на свежие ощущения!
Михаил Жванецкий

Тайваньская компания AVerMedia Technologies Inc. несмотря на значимое положение на мировом рынке компьютерных TV-тюнеров, присоединилась к разработчикам популярных в последнее время сверхкомпактных устройств с интерфейсом USB 2.0 одной из последних. Осторожно начав с цифрового AVerTV DVB-T Volar, инженеры компании «выстрелили» удачным AVerTV Hybrid+FM Volar, благодаря наличию FM-радио, сразу же оставившим позади основных конкурентов. Не прошло и года со времени анонса этой модели, функционально далёкой от моральной старости и по сей день, как было объявлено о двух новинках — аналоговом AVerTV Volar AX и гибридном AVerTV Hybrid Volar HX. Если первый вариант логично дополняет, мягко говоря, скудный список тюнеров этого класса в ассортименте AVerMedia, то второй вызвал закономерное удивление. Попробуем разобраться в причинах этого шага, попутно оценив технические характеристики новых моделей.

Комплект поставки

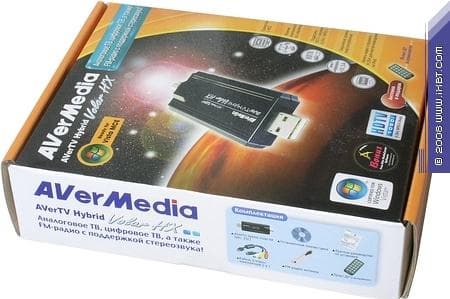

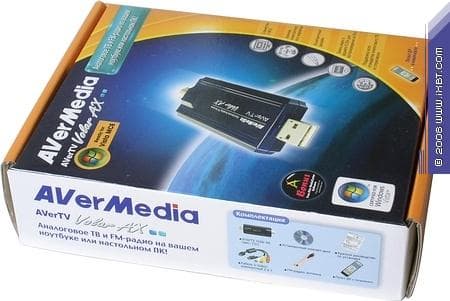

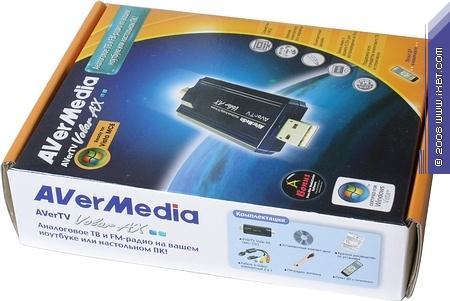

Оба устройства поставляются в компактных коробках, оформленных в фирменной чёрно-оранжевой цветовой гамме. Похоже, форма навеяла дизайнерам некие космические ассоциации, оба тюнера изображены летящими на фоне абстрактных планет — синей на коробке с аналоговой и красной на коробке с гибридной моделью.

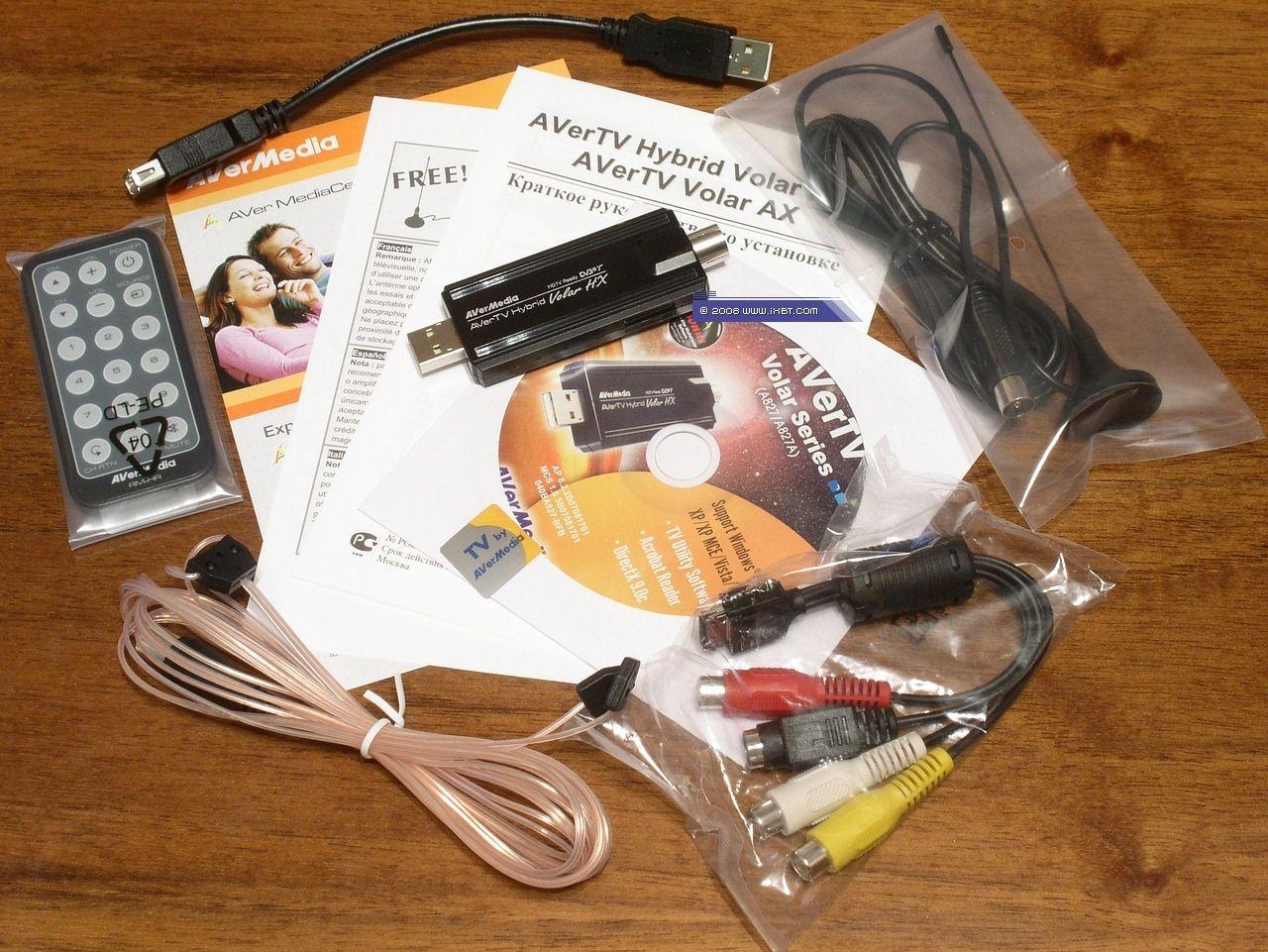

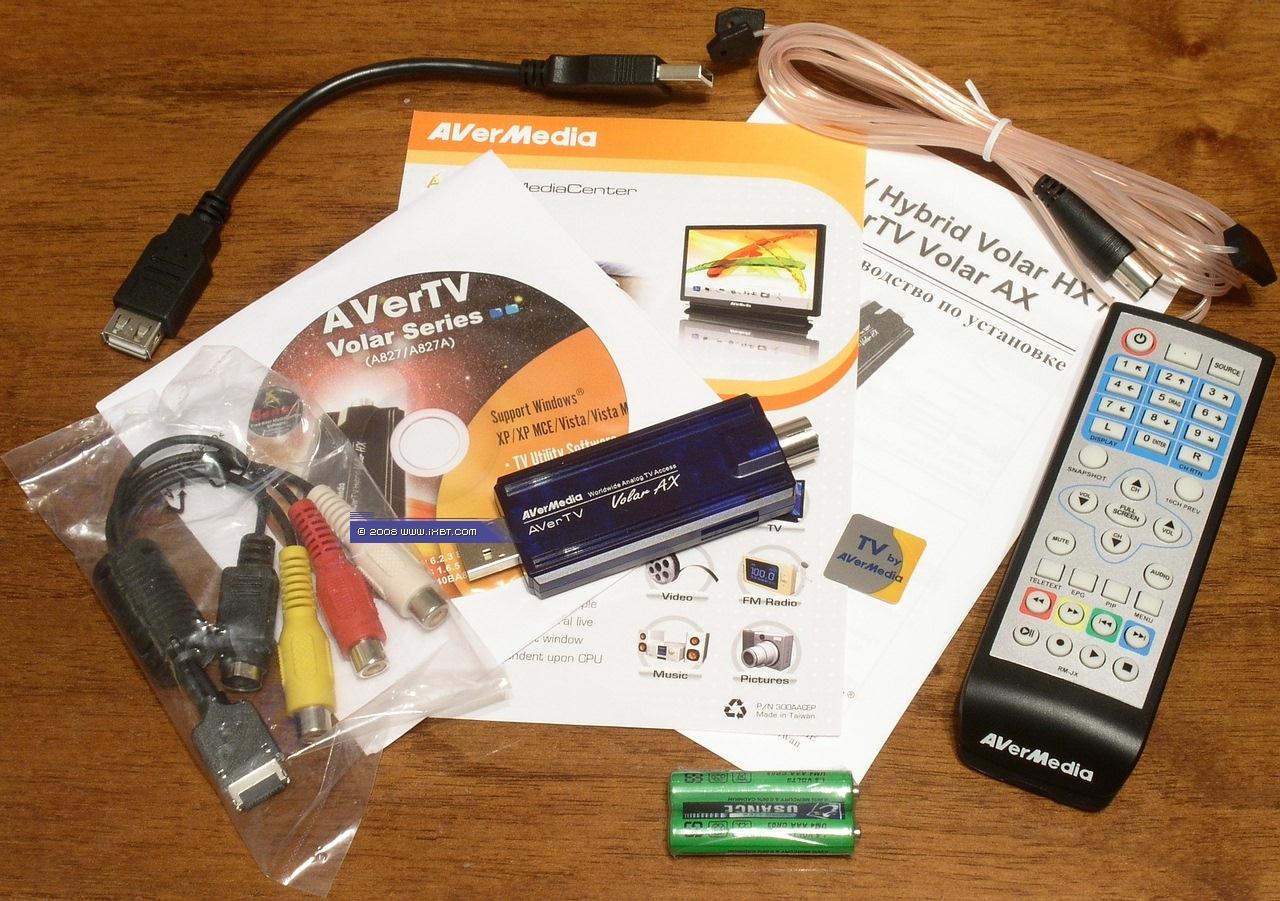

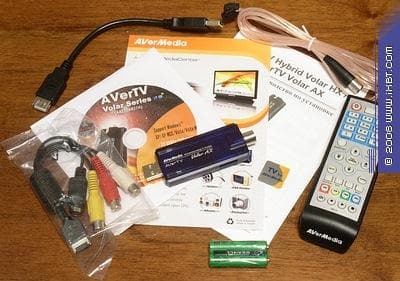

В коробке с AVerTV Volar AX находятся следующие предметы:

  • Тюнер
  • Пульт ДУ
  • FM-антенна
  • Удлинительный USB-кабель
  • Переходник для подключения внешних устройств
  • CD с драйверами и программным обеспечением
  • Краткое руководство по установке тюнера на русском языке
  • Рекламный проспект программы AVer MediaCenter
  • Наклейка с логотипом компании

Комплект поставки AVerTV Hybrid Volar HX отличается наличием компактной DVB-T антенны и другим пультом ДУ.

Предлагаемый в качестве бесплатного дополнения AVer MediaCenter, подробно описанный в обзоре AVerTV Duo Hybrid PCI-E, на этот раз находится на установочных дисках, полностью оправдывая свой статус.

Конструкция и спецификации

Производителем заявлены следующие возможности:

  • Поддержка цифрового вещания в формате DVB-T (для AVerTV Hybrid Volar HX)
  • Поддержка HDTV (1080i/720p) в цифровом режиме (для AVerTV Hybrid Volar HX)
  • Поддержка всех аналоговых (NTSC/PAL/SECAM) стандартов с декодированием стереозвука
  • Автоматическое определение стандарта вещания для канала (PAL/SECAM)
  • Поддержка электронной программы передач (EPG)
  • 16-канальный предварительный просмотр
  • Быстрый поиск и переключение каналов
  • Точная настройка каналов
  • Полностью изменяемый размер ТВ экрана (от 1/4 до полного экрана)
  • Сортировка (переназначение) каналов
  • Сдвиг во времени TimeShift
  • Функция масштабирования Overscan
  • Планировщик (единовременный/регулярный режим)
  • Бесшумная запись (отключение звука во время записи)
  • Захват кадров (один кадр/последовательность кадров)
  • Функции воспроизведения файлов «Картинка в картинке»/«Картинка вне картинки» (PIP/POP)
  • Улучшение качества изображения
  • Регулировка цвета для каждого канала
  • Вывод компьютера из режимов Standby и Hibernate для записи
  • Поддержка записи в MPEG1/2/4 (для MPEG4 используются сторонние кодеки)
  • Поддержка видеорежимов 4:3 и 16:9
  • Поддержка Windows Windows XP/XP MCE 2005/Vista (32- и 64-разрядных версий)

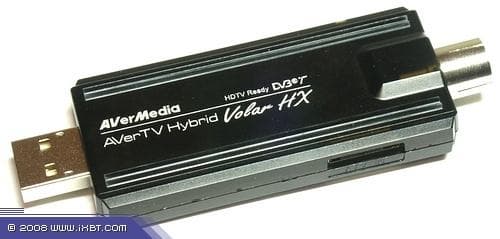

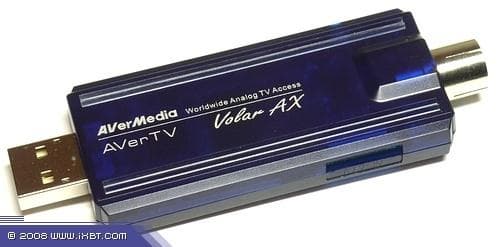

Несмотря на то, что внешний вид обоих тюнеров сохраняет определённую строгость форм с гранями «под кристалл», отличия от AVerTV Hybrid+FM Volar заметны. Во-первых, для подключения антенны используется стандартный разъём IEC, во-вторых, исчез декоративно-защитный колпачок интерфейсного разъёма. Существенного увеличения габаритов при этом не произошло, размеры новых моделей отличаются несущественно, (92×32×14 мм с учётом разъёмов против 84×34×13 мм у AVerTV Hybrid+FM Volar).

Аналоговый и гибридный вариант имеет разное цветовое оформление, полупрозрачный тёмно-синим корпус AVerTV Volar AX выигрывает приз зрительских симпатий у чёрного AVerTV Hybrid Volar HX. Но эффектность Volar AX имеет и обратную сторону, в лучших традициях огнепоклонников, затесавшихся в штат AVerMedia, для индикации используется ярко-синий светодиод, расположенный в середине тюнера. Если у AVerTV Hybrid Volar HX интенсивность подсветки смягчается корпусом, то AVerTV Volar AX сияет как новогодняя ёлка.

Но главный сюрприз таится внутри. Вместо компоновочного микрошедевра AVerTV Hybrid+FM Volar с дополнительной экранировкой вся схемотехника на этот раз умещается на одной плате. Положительное влияние на тепловой режим компенсируется снижением механической прочности, новые тюнеры серии производят впечатление хрупких устройств.

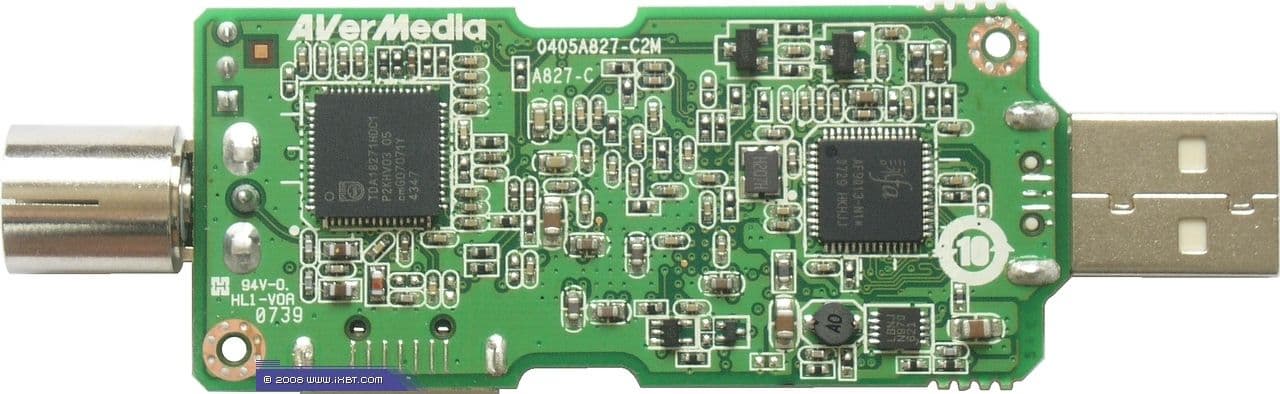

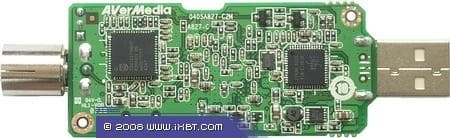

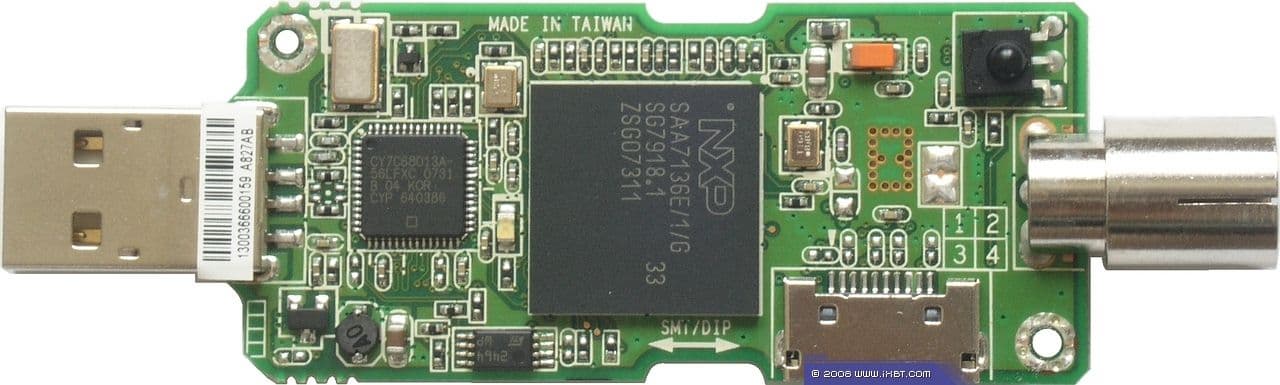

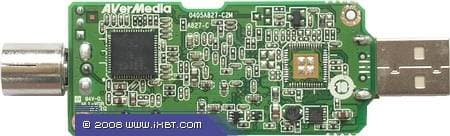

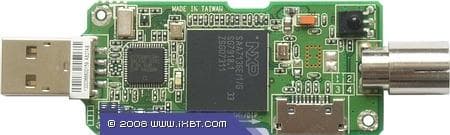

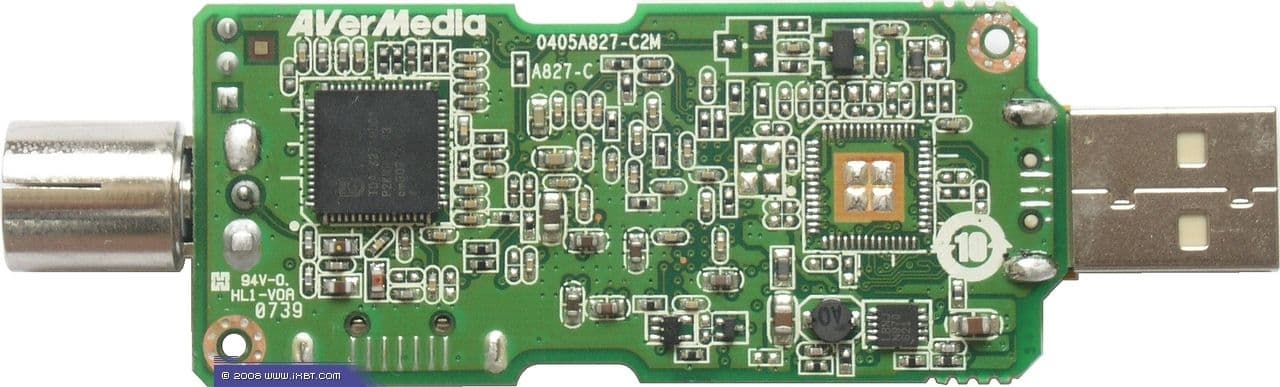

В обоих тюнера используется одинаковая разводка PCB, отличия лишь в наличии распаянного COFDM (Coded Orthogonal Frequency Division Multiplexing) демодулятора AF9013-N1 производства Afa Technology у AVerTV Hybrid Volar HX.

Кардинально изменилась приёмная часть, вместо Xceive XC3018 у AVerTV Hybrid+FM Volar новые модели оснащены последней разработкой бывшего полупроводниковое подразделения Philips Electronics, а ныне самостоятельной компании NXP Semiconductors — мультистандартным гибридным ВЧ-блоком TDA18271HD, первое знакомство с которым произошло в обзоре AVerTV Duo Hybrid PCI-E.

Аналогово-цифровое преобразование осуществляет 10-битный АЦП NXP SAA7136E, знакомый нам по Compro VideoMate V300. Несмотря на поддержку компонентного сигнала, у новых моделей возможность подключения таких устройств отсутствует.

Прежним остался только USB 2.0 контроллер CY7C68013A от Cypress Semiconductor.

ИК-датчики установлены в плоскости платы.

Конфигурация тестового компьютера

  • Процессор Intel Core 2 Quad Q6600
  • Системная плата Gigabyte GA-965P-DS3 (Intel P965 + Intel ICH8)
  • Оперативная память 4 ГБ (4×1024 DDR2 PC6400 KingMax)
  • Видеокарта NVIDIA GeForce 8800GTX
  • Звуковая карта Creative Sound Blaster Audigy 2ZS
  • Жесткий диск 250 ГБ Hitachi (HDT722525DLA380)
  • Жесткий диск 320 ГБ Hitachi (*VLA360)
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0
  • DVD ReWriter BENQ DW1640
  • DVD ReWriter NEC ND-3500A
  • Блок питания Thermaltake Purepower 680APD (W0049 rev. 2, 680 W)
  • Операционные системы Windows XP Professional (SP2) ENG и Windows Vista Ultimate (64-разрядная версия) RUS

Список эфирных каналов при тестировании

Название Канал Частота Уровень сигнала Стандарт
СТС 1 49.75 МГц 79.5 дБ (мкВ) SECAM D/K
Первый 3 77.25 МГц 82.3 дБ (мкВ) SECAM D/K
RenTV 6 175.75 МГц 68.0 дБ (мкВ) SECAM D/K
Скат ТНТ 7 183.25 МГц 85.4 дБ (мкВ) SECAM D/K
РТР 9 199.25 МГц 87.2 дБ (мкВ) SECAM D/K
Домашний 11 215.25 МГц 56.5 дБ (мкВ) SECAM D/K
НТВ 21 471.25 МГц 59.5 дБ (мкВ) SECAM D/K
5 канал 23 487.25 МГц 62.5 дБ (мкВ) SECAM D/K
Культура 25 503.25 МГц 76.7 дБ (мкВ) SECAM D/K
ДТВ 27 519.25 МГц 66.2 дБ (мкВ) SECAM D/K
МузТВ 35 583.25 МГц 63.2 дБ (мкВ) SECAM D/K
ТВ3 37 599.25 МГц 62.2 дБ (мкВ) SECAM D/K
ТВЦ 47 679.25 МГц 59.2 дБ (мкВ) SECAM D/K
Спорт 50 703.25 МГц 63.0 дБ (мкВ) SECAM D/K

Подключение

Как и предшественник, тюнеры имеют всего один разъём, что в сочетании с возможностями приёма аналоговых каналов, FM-радиостанций и DVB-T каналов у AVerTV Hybrid Volar HX озадачивает потенциального покупателя выбором источника или необходимостью покупки сумматора. От дополнительных хлопот избавлены только пользователи, имеющие возможность приёма во всех режимах на коллективную или индивидуальную антенну. Впрочем, при таком стечении обстоятельств приём FM-радиостанций на одну антенну с телеканалами можно отнести и к достоинствам.

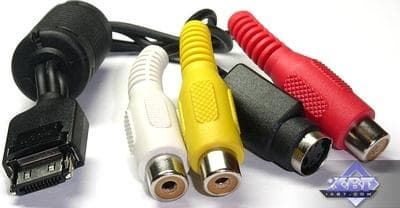

Знакомый нам по PCMCIA и Express Card тюнерам компании переходник-разветвитель, подключаемый к разъёму на боковой панели, имеет полный комплект стандартных видео-и аудиоконнекторов (S-Video + RCA видео + 2 RCA аудио).

Прилагаемая FM-антенна представляет собой стандартный диполь, в силу особенностей подключения выделяясь только IEC разъёмом.

Звук передаётся посредством интерфейса.

Настройка

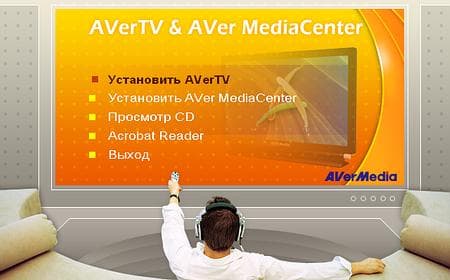

Одноуровневое установочное меню кроме штатной программы и драйвера (выбор осуществляется непосредственно при установке) позволяет установить фирменную мультимедийную оболочку AVer MediaCenter (подробности, напоминаем, можно найти в обзоре AVerTV Duo Hybrid PCI-E).

После установки в разделе Sound, video and game controllers появляется устройство AVerMedia A827A USB Pure Analog (AVerTV Volar AX) или AVerMedia A827 USB Hybrid DVB-T (AVerTV Hybrid Volar HX).

В системный трей помещается иконка программы Quick TV, отвечающей за работу планировщика и пульта ДУ.

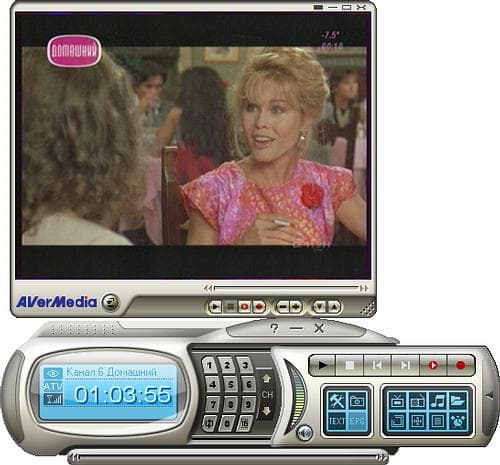

При тестировании использовались драйвер 1.0.0.53 и программа AVerTV версии 6.2.3 [07100201].

Локализация программы претензий не вызывает, тем не менее любителям английского языка напоминаем о возможности удаления файлов rcrus.lng и rcrus.dll из Program Files\AVerTV 6.0\config\lang.

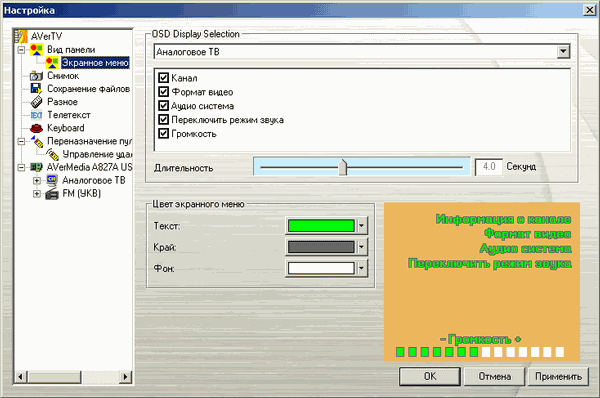

В разделе Вид панели находятся такие настройки интерфейса, как общее оформление (варианты Azure Fantasy и Dusk Comet заметно отличаются друг от друга), цветовая гамма экранного меню (OSD) и эффект прозрачности при вызове главной панели. Подраздел Экранное меню позволяет выбрать цветовую гамму, длительность и параметры для отображения (канал, систему цветности, режим звука и так далее).

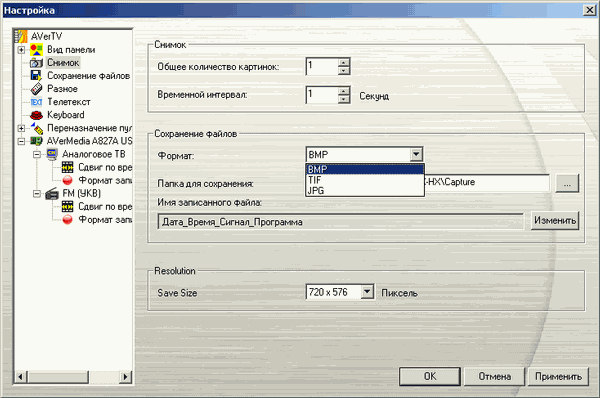

В настройках захвата кадров присутствуют (BMP, TIF, JPG), количество, интервал между снимками, формат, префиксы (дата, время, сигнал, программа, пользовательский) и выбор разрешения. Максимальное количество скриншотов в серии составляет 100.

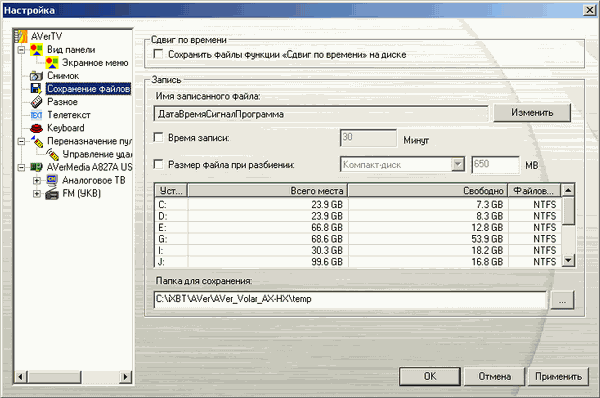

Раздел Сохранение файлов предоставляет доступ к настройкам ограничения времени записи, разбиения файлов по размеру и опции сохранения буферного файла при работе в режиме отложенного просмотра (Сдвиг по времени). Префиксы в названиях файлов совпадают с настройками, перечисленными выше для раздела Снимок.

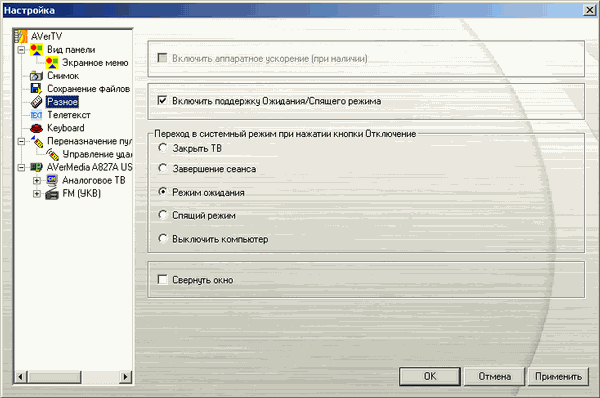

Раздел Разное содержит опцию включения/отключении аппаратного ускорения видео DxVA (недоступную уже долгое время на разных конфигурациях, несмотря на то, что требования к работе с HDTV на официальном сайте недвусмысленно указывают на её необходимость) и активацию поддержки энергосберегающих режимов с действиями, совершаемыми после отключения (закрыть приложение, завершить сеанс, режим ожидания, спящий режим). Чекбокс Свернуть окно помогает при работе в FM-режиме, позволяя минимизировать интерфейс до иконки в системном трее.

Настройки телетекста состоят из двух варианта вывода субтитров (в основном окне/в отдельном окне) и чекбокса, отвечающего за прозрачность.

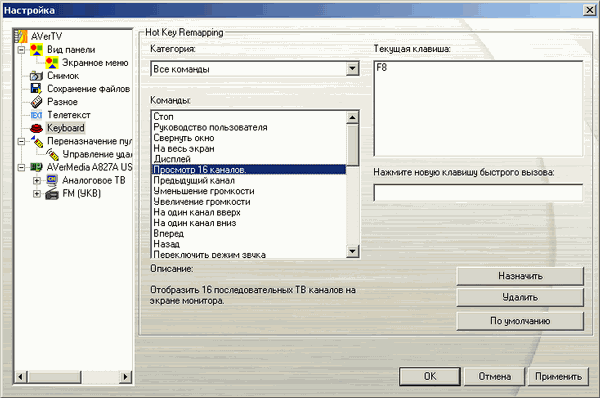

Раздел Keyboard (до сих пор избегающий перевода на русский) предоставляет возможность полноценной настройки «горячих» клавиш.

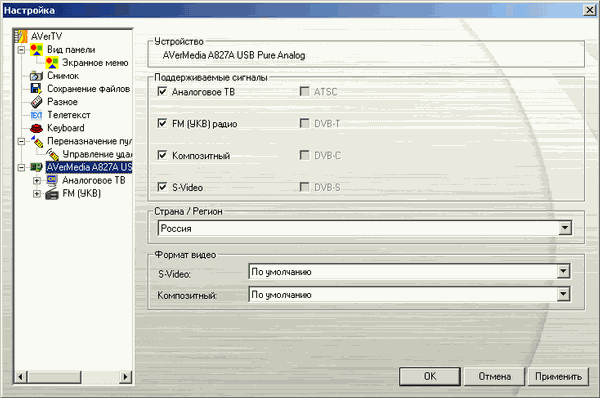

Раздел основных настроек устройства позволяет отключить любой внутренний источник, включая низкочастотные входы, и настроить стандарты для S-Video и композитного видеовхода. Здесь же осуществляется выбор региона.

Несмотря на возможность DVB-T передавать на одной частоте как телевизионные каналы, так и радиостанции, подход AVerMedia предусматривает раздельное отображение теле- и радиоканалов как для аналогового, так и для цифрового режимов. При выборе России в качестве региона автопоиск работает корректно. Можно сохранить несколько пользовательских списков каналов.

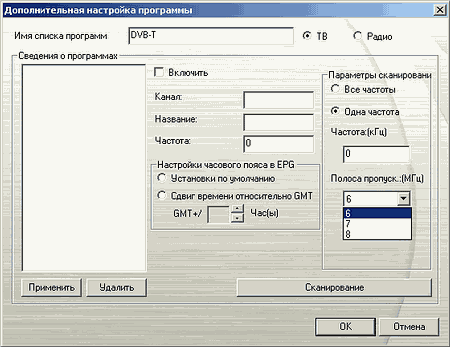

В дополнительных настройках каждого канала можно изменить название, частоту, полосу пропускания и настройки часового пояса для использования EPG (Electronic Program Guide). Ручная настройка таких параметров как VPID (Video Program Identification) и APID (Audio Program Identification) традиционно невозможна. Впрочем, необходимости в последней при тестировании тюнеров от AVerMedia ни разу не возникало.

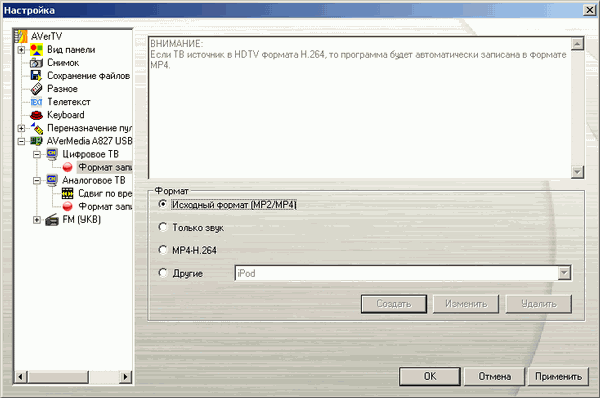

В последних версиях программы появилась поддержка вещания в формате h.264 при работе в цифровом режиме. Запись транспортного потока (Transport Stream) не поддерживается, зато поддерживается перекодирование в h.264 с профилем iPod, ограниченное разрешением 320×240.

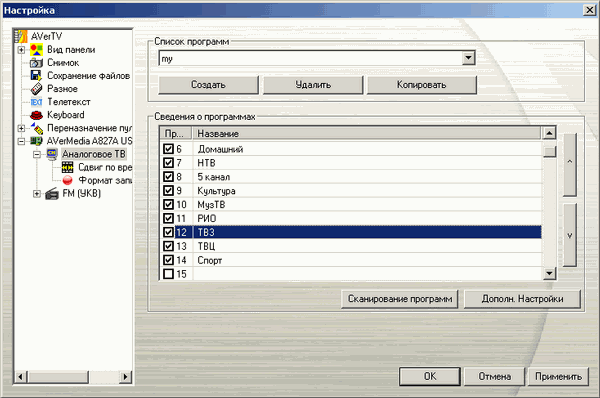

При настройке аналоговых каналов отсутствует разделение на антенный и кабельный диапазоны. Поиск осуществляется по всем каналам. Разумеется, номера найденных каналов при таком подходе не совпадают со стандартными. С другой стороны, подавляющее большинство пользователей предпочтёт собственную сортировку списка, благо такая возможность имеется. Сохранение несколько пользовательских списков каналов возможно и здесь.

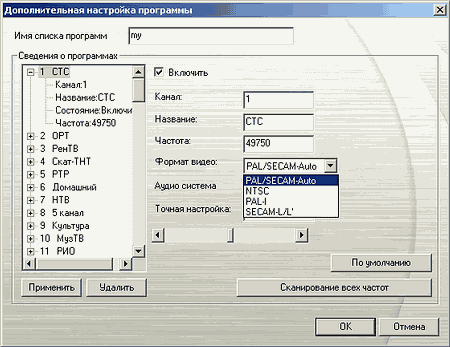

В дополнительных настройках можно найти не только название канала, частоту и индивидуальный стандарт цветности (как и для AVerTV Hybrid Express, жёсткой установки не предусмотрено, только автоматическое определение), но и поиск по частоте.

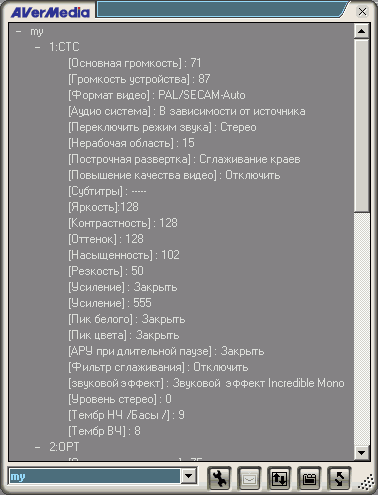

Остальные настройки, изменяемые для каждого канала индивидуально, вызываются при помощи специальной кнопки на панели интерфейса. Таким образом, к стандарту цветности и режимам звука добавляются яркость, контраст, оттенок, насыщенность, резкость, масштабирование (overscan), тип деинтерлейсинга (Bob, Weave, краевое сглаживание) и названное в русском варианте Повышением качества видео шумоподавление (включено, выключено, автоматический выбор).

Но это ещё не всё. Использование АЦП от NXP/Philips вернуло ручное управление усилением (выбранное значение отображается только в общем списке), пик белого, пик цвета, АРУ при длительной паузе и фильтр сглаживания для SECAM. Настройки звука получили двухполосный эквалайзер, фирменные алгоритмы дополнительной обработки Philips Incredible Mono и Philips Incredible Stereo, а также вернувшуюся после снятия с производства SAA7135HL/101 поддержку Dolby Surround.

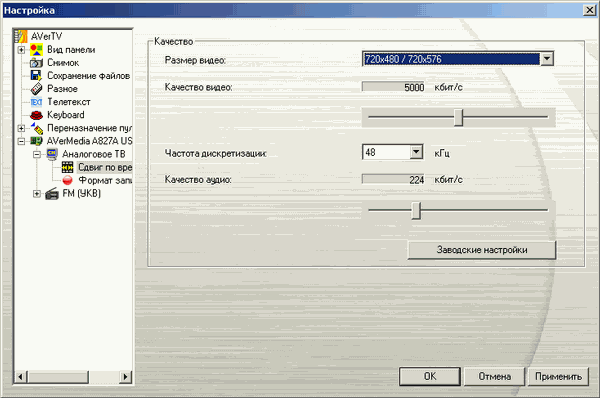

Параметры MPEG2 потока при работе в режиме отложенного просмотра TimeShift допускают изменение разрешения (352×240/640×480/720×480 или 352×288/704×576/720×576 в зависимости от видеостандарта), видеобитрейта (от 2000 до 8000 Кбит/с), аудиобитрейта (от 192 до 384 кбит/c) и частоты дискретизации (32, 44.1, 48 Кбит/с). Это справедливо только для аналогового режима, в цифровом эти параметры совпадают с параметрами потока.

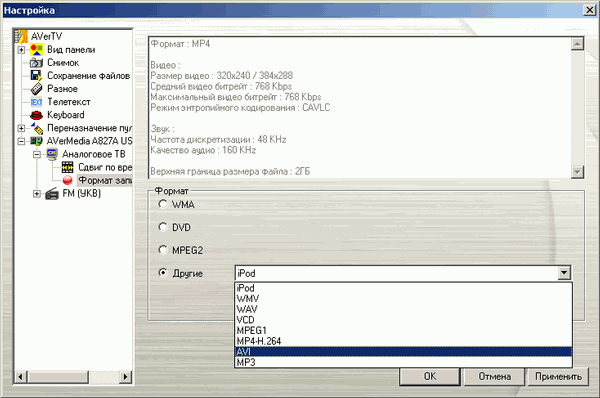

К нескольким стандартным профилям, представленным в разделе Формат записи можно добавлять пользовательские. Поддерживаются сторонние кодеки, установленные в системе, с настройкой дополнительных параметров.

Как и в случае с режимом отложенного просмотра, видеобитрейт при использовании штатного MPEG2-кодека ограничен диапазоном 2000 — 8000 Кбит/с. Это не относится к частоте дискретизации (доступны 32, 44.1 и 48 кГц) и аудиобитрейту.

Дополнительные возможности

Из дополнительных возможностей следует отметить миниатюрную галерею захваченных файлов, предварительный просмотр 16 каналов (работает только в полноэкранном режиме) и режим воспроизведения видеофайлов внутри/вне основного видеоокна «Картинка в картинке»/«Картинка вне картинки» (PIP/POP).

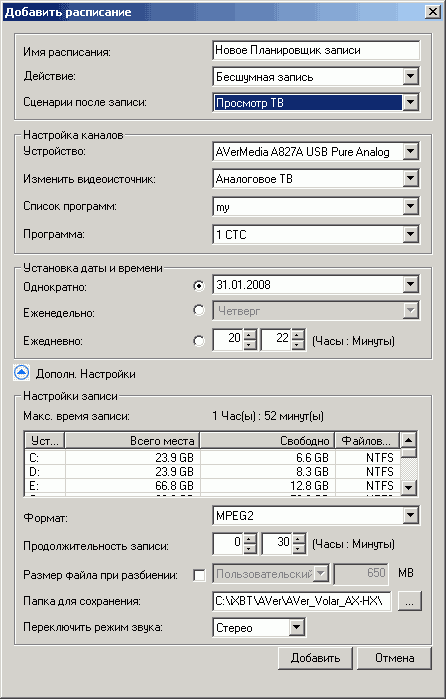

Планировщик поддерживает фоновую запись Silent Record с отключенным звуком. Существует возможность отключения компьютера/перехода в энергосберегающий режим после выполнения запланированного задания. Добавился раздел дополнительных настроек, дублирующий, в частности, такие параметры, как место хранения записи, формат и разбиение файла.

В цифровом режиме поддерживаются субтитры.

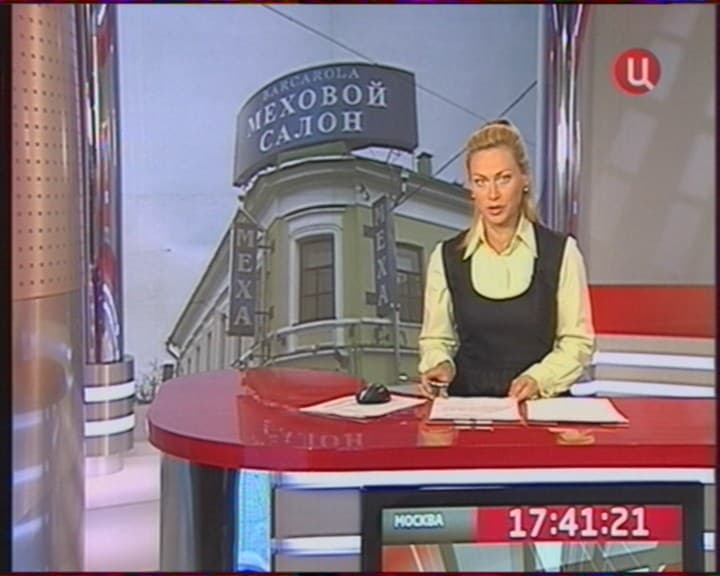

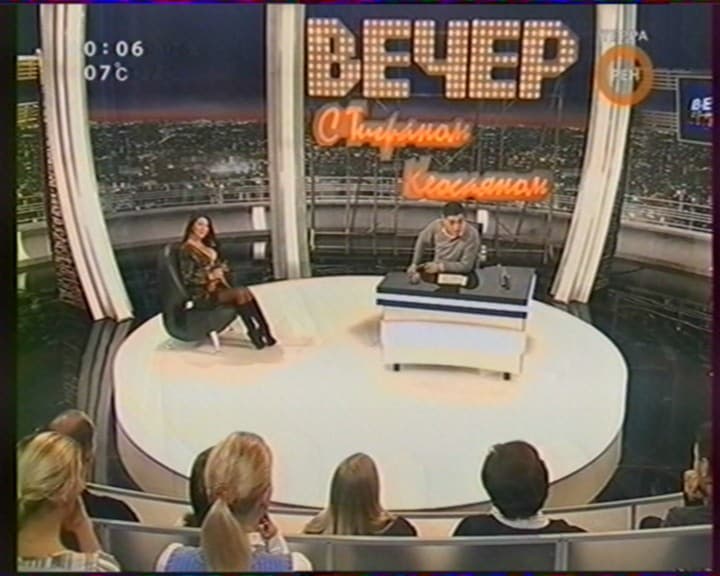

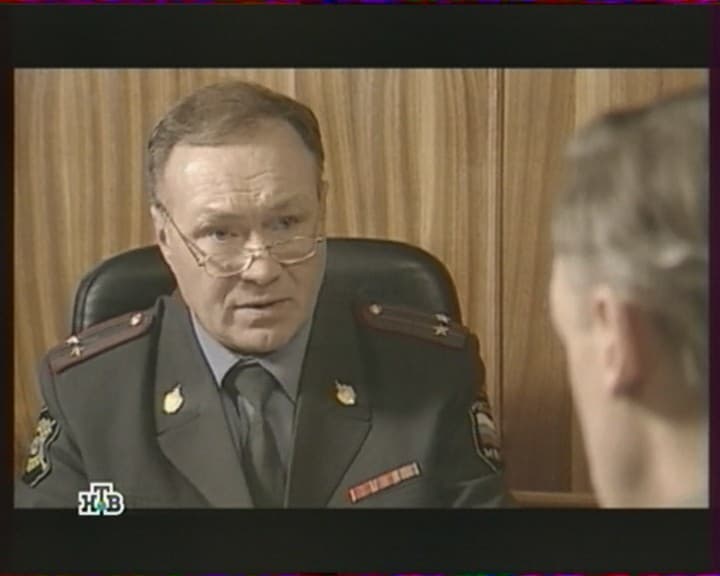

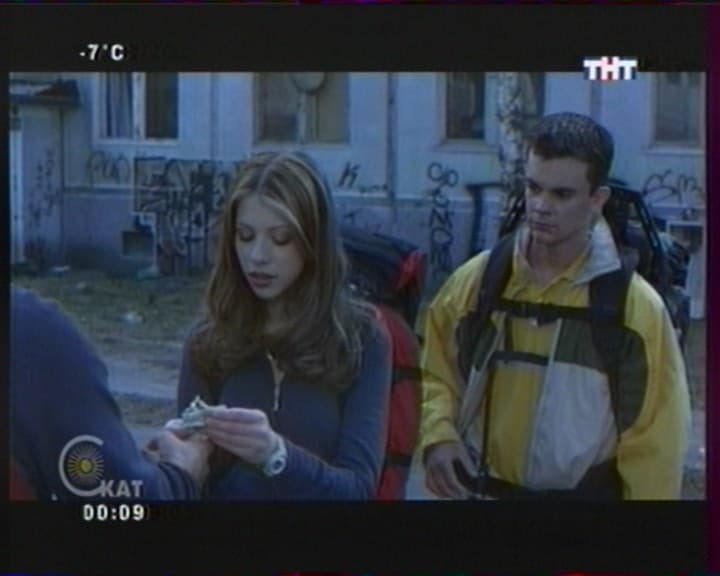

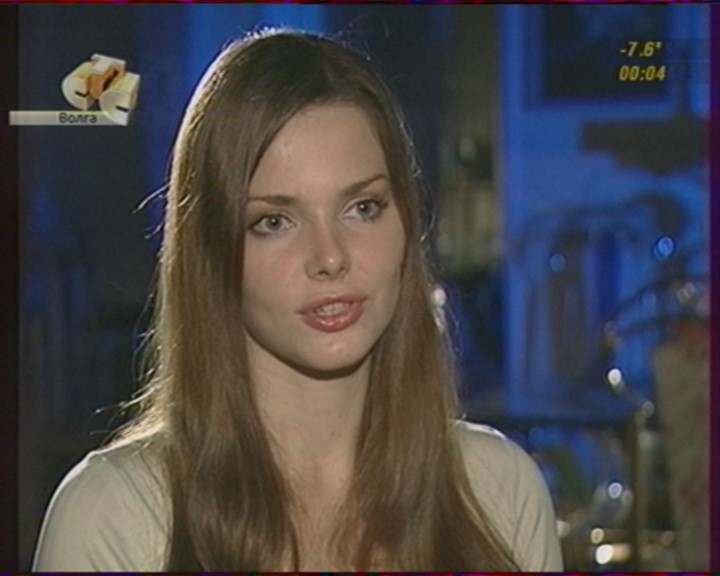

Качество

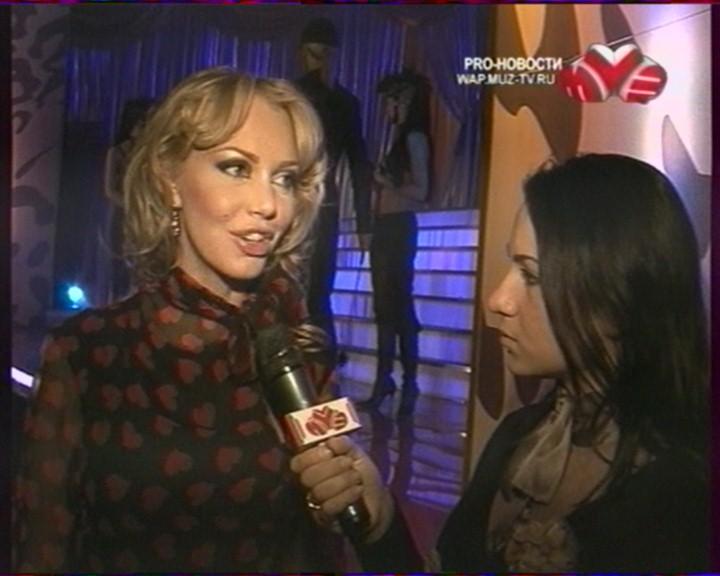

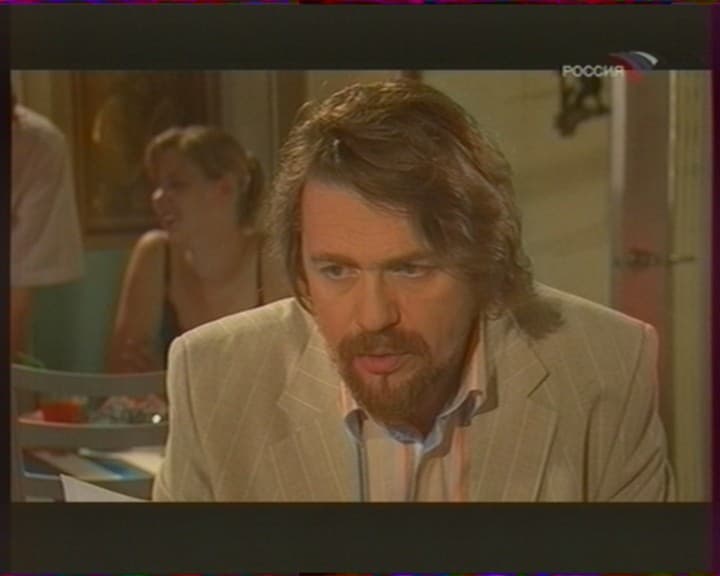

Качество изображения при работе с DVB-T определяется провайдером и может изменяться в диапазоне от низких разрешений с небольшим битрейтом до HDTV.

Тестирование AVerTV Duo Hybrid PCI-E не вызвало энтузиазма по поводу новых полупроводниковых ВЧ-блоков от NXP/Philips. Однако оба тюнера неожиданно продемонстрировали хорошее качество приёма аналоговых каналов, по крайней мере, не уступающее качеству лучшим моделей на базе приёмников от Xceive Inc.

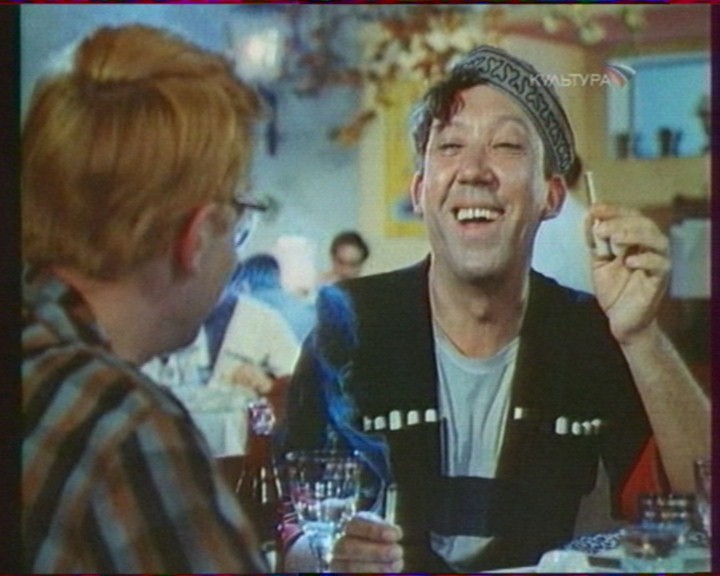

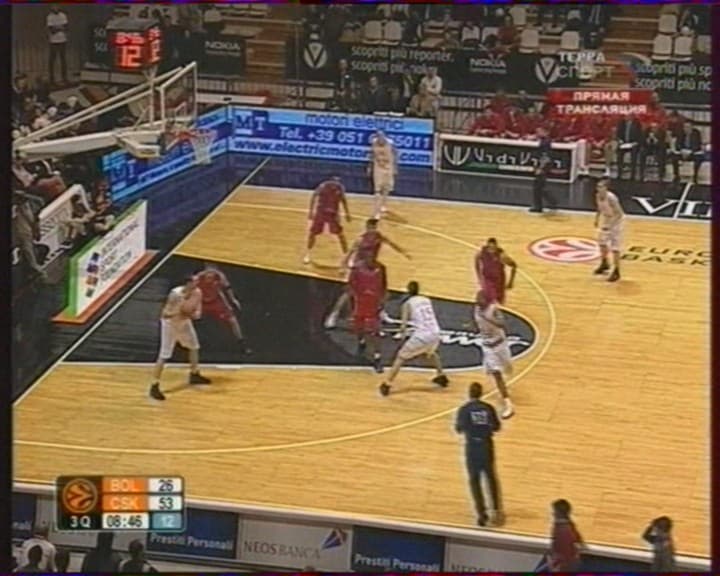

Используемые алгоритмы деинтерлейсинга снижают чёткость изображения (особенно в сочетании с шумоподавлением). Если отвлечься от этой особенности штатного ПО, то качество можно назвать традиционно хорошим для тюнеров на базе АЦП последних серий.

Отмеченных в обзоре Compro VideoMate V300 печально известных «вертикальных полос» не наблюдалось даже при ослаблении сигнала. Возможно, это заслуга используемого интерфейса.

Претензий к качеству звука во время тестирования не возникло.

Отметим вступление AVerMedia в ряды производителей, реализовавших программную эмуляцию средств аппаратного сжатия в MPEG2, позволяющую использовать тюнер с мультимедийными интерфейсами Windows XP Media Center Edition и Windows Vista. Автоматическое определение стандарта цветности в этом случае позволяет избежать проблем в условиях российского вещания. В будущем было бы неплохо увидеть поддержку (хотя бы, частичную) Windows Media Center штатными пультами ДУ, уже реализованную, например, Compro Technology.

Нагрев тюнеров при работе можно охарактеризовать как умеренный за исключением области антенного разъёма, имеющей повышенную температуру. Не исключено, что таким образом организован отвод тепла от платы, по крайней мере, подобные решения практикуются некоторыми производителями.

FM-тюнер

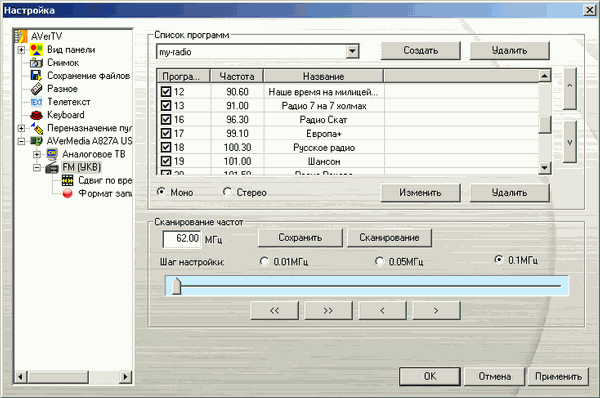

Программа используется общий интерфейс для всех режимов. Результат поиска FM-радиостанций не потребовал тщательного редактирования полученного списка. Качество приёма также заслуживает хорошей оценки.

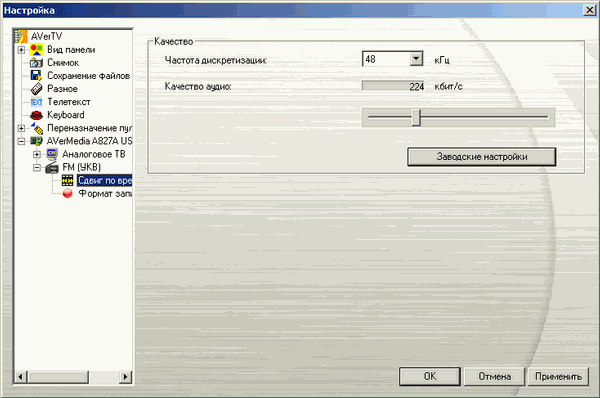

FM-режим имеет свои настройки режима отложенного просмотра, точнее прослушивания. В одноименном разделе можно выставить битрейт (192-384 Кбит/с) и частоту дискретизации (32, 44.1, 48 кГц).

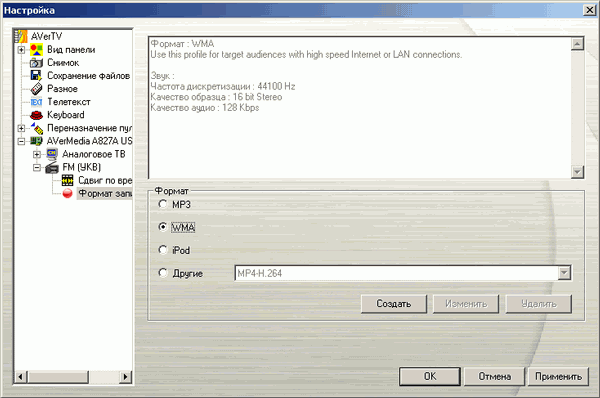

Возможна запись с любым установленным в системе кодеком. Запись в mp3 ограничена системными параметрами 22 кГц 56 Кбит/с. Традиционно это ограничение обходится заменой стандартного кодека от Microsoft на полную версию Fraunhofer MPEG Layer-3 codec или использованием альтернативных вариантов.

Тюнер продемонстрировал хорошее качество звука (скачать 20-секундный фрагмент, MP3, 490 КБ).

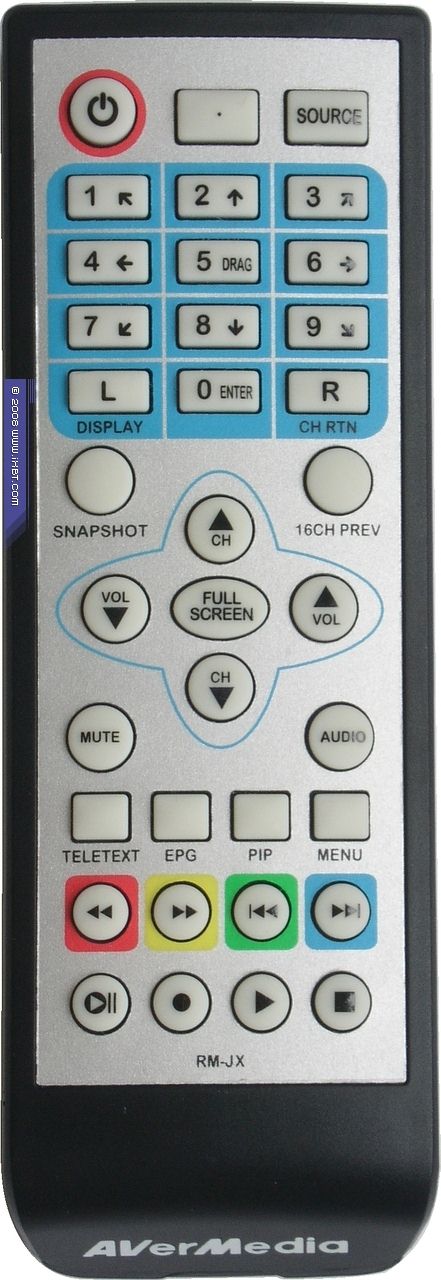

Пульт ДУ

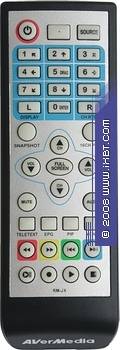

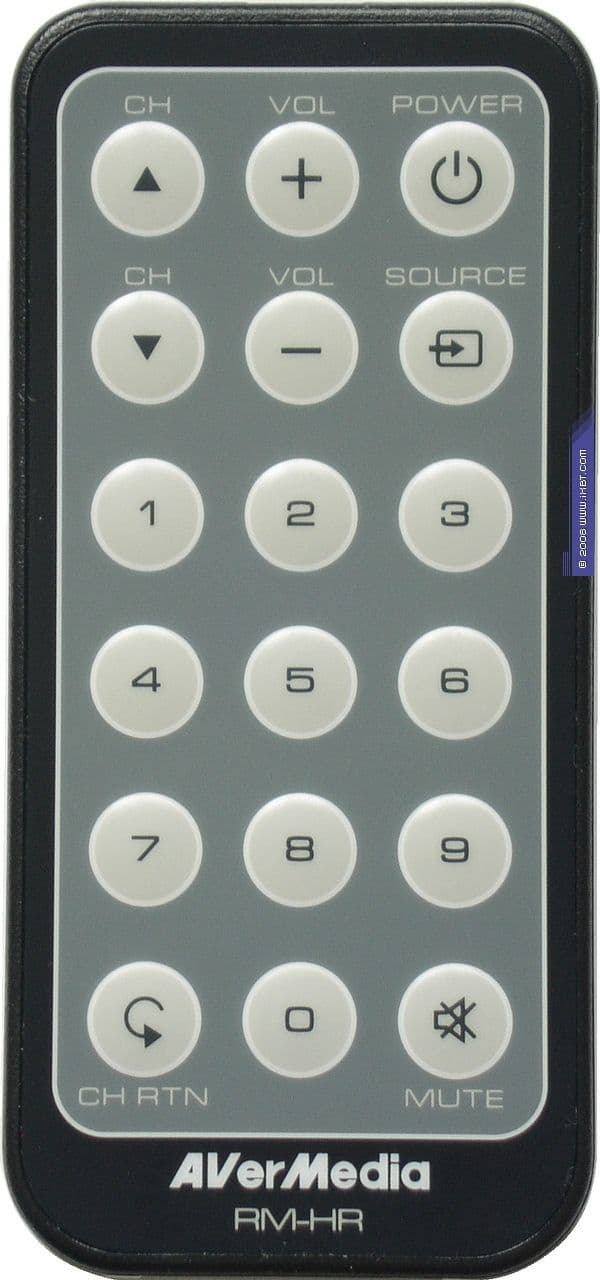

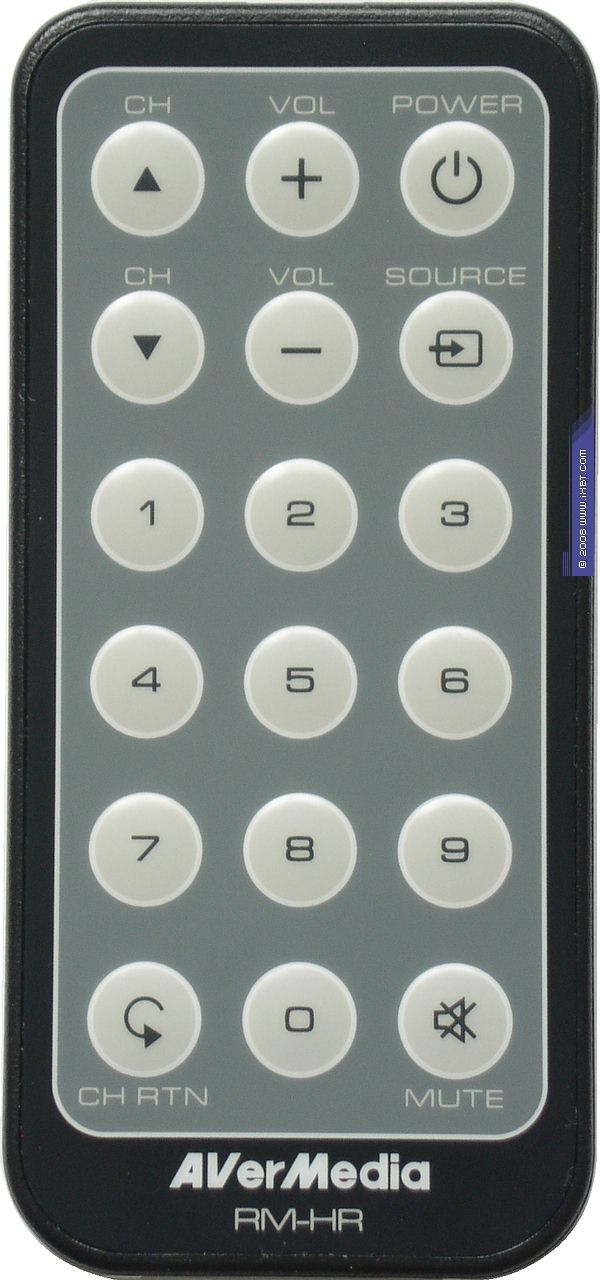

Сложно сказать, чем вызвано желание производителя укомплектовать такие схожие тюнеры совершенно разными пультами ДУ. Особенно странным выглядит использование с более функциональным гибридным AVerTV Hybrid Volar HX миниатюрного 18-кнопочного пульта с поддержкой только основных функций, работающего от батарейки CR2025 3V, тогда как аналоговому AVerTV Volar AX достался ещё не попадавший в нашу лабораторию пульт, имеющий в два раза (!) больше кнопок (питание от двух прилагающихся батареек типоразмера ААА).

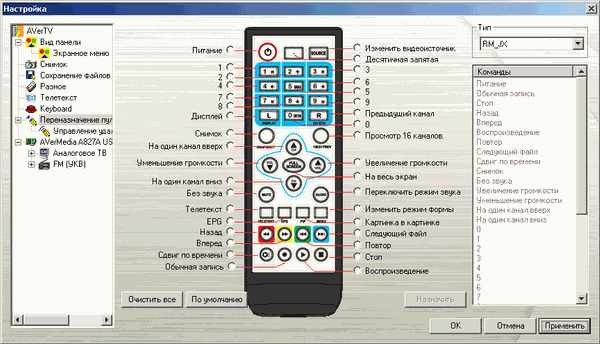

Штатное ПО поддерживает полноценную настройку кнопок всех используемых на момент выхода обзора пультов, включая эти два.

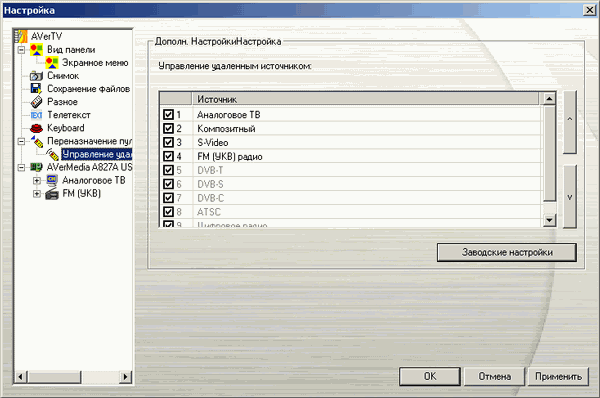

В подразделе Управление удалённым источником можно выбрать режимы работы тюнера при использовании пульта. Там же находится возврат к заводским настройкам.

Выводы

Плюсы

  • Поддержка цифрового вещания (для AVerTV Hybrid Volar HX)
  • Поддержка MPEG2 HDTV (1080i / 720p) и h.264 (для AVerTV Hybrid Volar HX)
  • Поддержка всех используемых видео- и аудиостандартов в аналоговом режиме
  • Хорошее качество приёма в аналоговом режиме
  • Хорошее качество изображения и звука в TV-режиме
  • Хорошее качество звука в режиме FM-радио
  • Поддержка декодирования стереозвука
  • Возможность подключения внешних источников видео- и аудиосигнала
  • Компактный размер
  • Отсутствие необходимости во внешнем питании
  • Наличие пульта ДУ
  • Индивидуальные настройки изображения, звука, масштабирования и шумоподавления для каждого канала
  • Автоматическое определение стандарта цветности
  • Программное шумоподавление
  • Поддержка субтитров в цифровом режиме
  • Фоновая запись Silent Record
  • Возможность отключения компьютера/перехода в энергосберегающий режим после завершения задания
  • Многооконные режимы воспроизведения файлов «Картинка в картинке»/«Картинка вне картинки» (PIP/POP)
  • Режим отложенного просмотра TimeShift
  • 16-канальный предварительный просмотр
  • Режим видеоокна без рамки
  • Поддержка сторонних кодеков при записи в аналоговом режиме
  • Полноценная поддержка Windows XP MCE 2005 и Windows Vista (32- и 64-разрядных версий), в том числе работа с Windows Media Center

Минусы

  • Отсутствие возможности работы с источниками компонентного сигнала
  • Ограниченный диапазон изменения видеобитрейта при использовании штатного MPEG2-кодека

Пожалуй, будет уместно посвятить несколько слов возвращению полупроводниковых ВЧ-блоков от NXP/Philips, но уже не как иллюстрации инженерных просчётов и страшилки для покупателей, а в качестве полноправных конкурентов актуальным решениям. Что ж, появилась реальная причина для ожидания оснащённых двумя TDA18271HD и SAA7164E PCI-Express тюнеров с поддержкой аппаратного сжатия в MPEG2.

Теперь попробуем ответить на вопрос, а зачем, собственно, всё это затевалось. Если, как уже говорилось выше, отсутствие компактного аналогового тюнера с интерфейсом USB 2.0 для производителя уровня AVerMedia, было, прямо-таки, непростительно, то появление AVerTV Hybrid Volar HX и возможное вытеснение им AVerTV Hybrid+FM Volar поражает сразу несколько целей. В их числе можно выделить унификацию и снижение себестоимости в силу более простой конструкции при сохранении розничной цены на прежнем уровне. Не проигрывают и пользователи, получая в дополнение к отсутствующему ранее в линейке аналоговому устройству с поддержкой FM-радио более функциональную, благодаря дополнительным звуковым настройкам и отсутствию потенциальных проблем с видеозахватом, гибридную модель.

Средняя текущая цена (количество предложений) AVerTV Volar AX в московской рознице: Н/Д(0)

Средняя текущая цена (количество предложений) AVerTV Hybrid Volar HX в московской рознице: Н/Д(0)



Выражаем благодарность компании
«AVerMedia Technologies Inc.»
за предоставленный на тестирование тюнер
