Гибридный TV- и FM-тюнер AVerTV Duo Hybrid PCI-E (A177)


Два новых приёмника от NXP Semiconductors, PCI-Express и AVerMedia Center



«Accidit in puncto, quod non contigit in anno»
«В одно мгновение случается то, чего не случается за целый год» (лат.)

Одновременная работа с двумя аналоговыми каналами стала одной из возможностей, реализацию которой позволил упростить переход компьютерных тюнеров на шину PCI-Express. Примером такого устройства может служить недавно побывавший у нас KWorld PlusTV Dual Hybrid PCI Express. Однако использование в предложенном компанией NXP Semiconductors (бывшее полупроводниковое подразделение Philips Electronics) эталонном дизайне ВЧ-блоков TDA8275A, уступающих конкурирующим приёмникам, не позволяло однозначно рекомендовать такие устройства. В нашем репортаже с Computex' 2007 мы уже говорили о новых микросхемах TDA18271HD, призванных заменить предыдущее поколение. Конечные решения на базе TDA18271 были впервые представлены на той же выставке, где нам и довелось получить одно из них.

Знакомством с новой схемотехникой представленный далее материал не ограничивается, нас также ждёт первая встреча с мультимедийной оболочкой от AVerMedia Technologies Inc., в настоящее время являющейся основным претендентом на роль будущего штатного программного обеспечения как новых, так и уже существующих продуктов компании.

Комплект поставки

Тюнер достался нам в характерной для инженерно-тестовых образцов белой коробке. Цветовое оформление не изменит традиционным для AVerMedia оттенкам оранжевого, однако в связи с новым ПО общая стилистика будет несколько отличаться от привычной схемы, отдавая предпочтение светлым тонам.

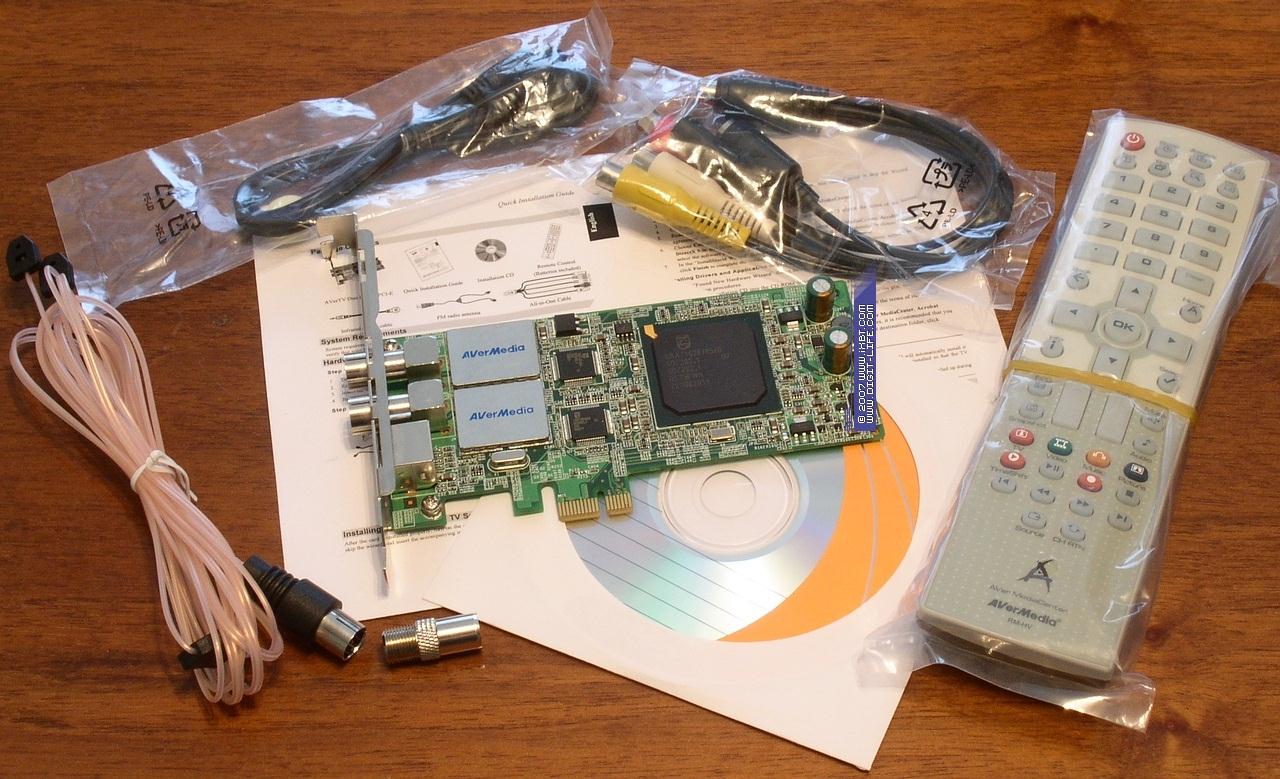

Ограничения тестового экземпляра не сказались на комплекте поставки, который составляют:

  • Тюнер
  • Пульт ДУ
  • Выносной датчик пульта ДУ
  • Портативная DVB-T антенна
  • Дипольная FM-антенна
  • Переходник F-Connector — IEC для подключения FM-антенны
  • Переходник-разветвитель для подключения внешних источников
  • CD с драйверами и программным обеспечением
  • Руководство по установке

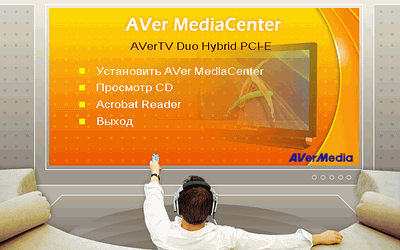

Наличие дополнительного ПО никогда не было сильной стороной компании, однако не стоит забывать, что мы имеем дело с мультимедийным интерфейсом, предназначенным, в том числе, например, для просмотра видеофайлов.

Конструкция и спецификации

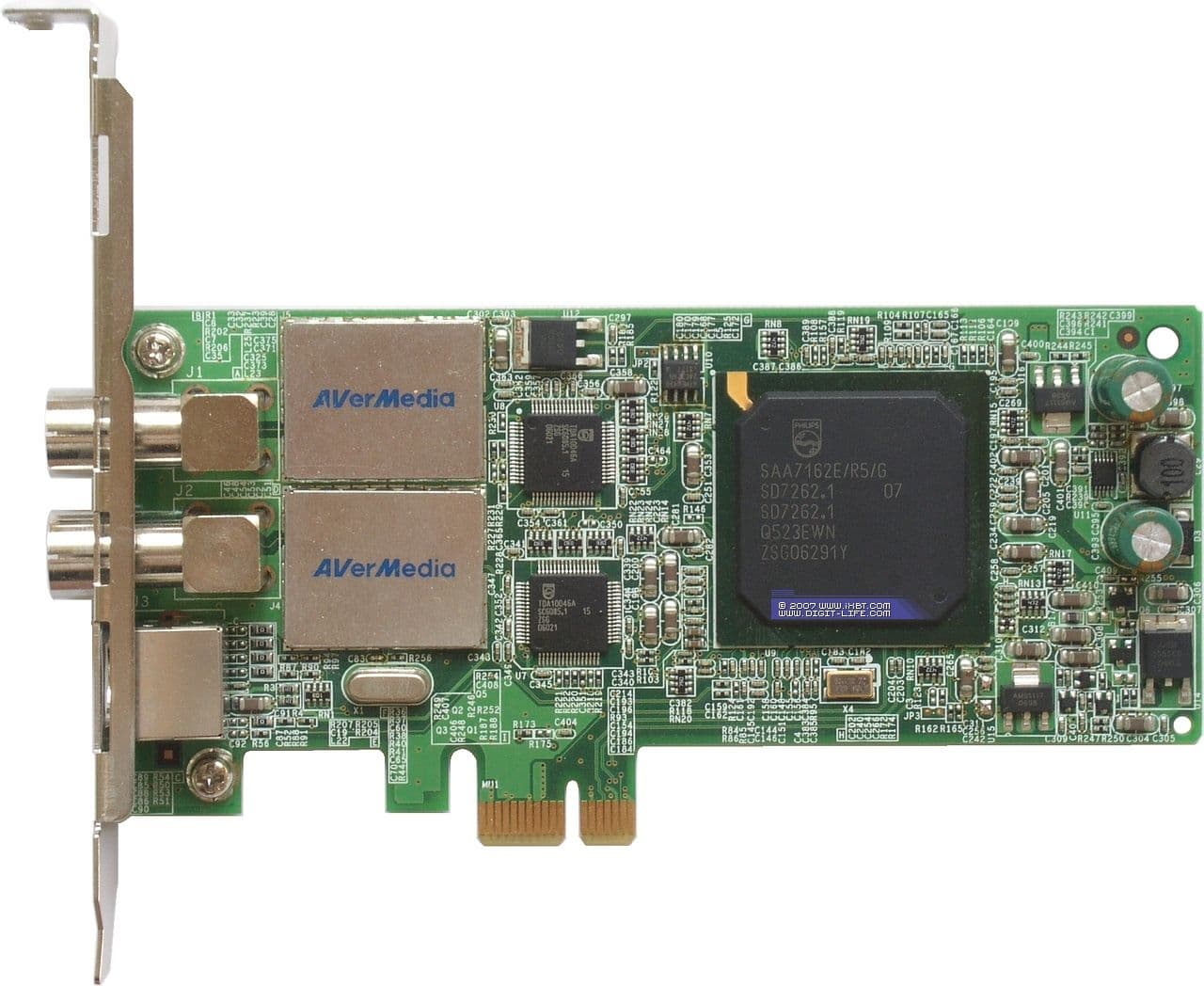

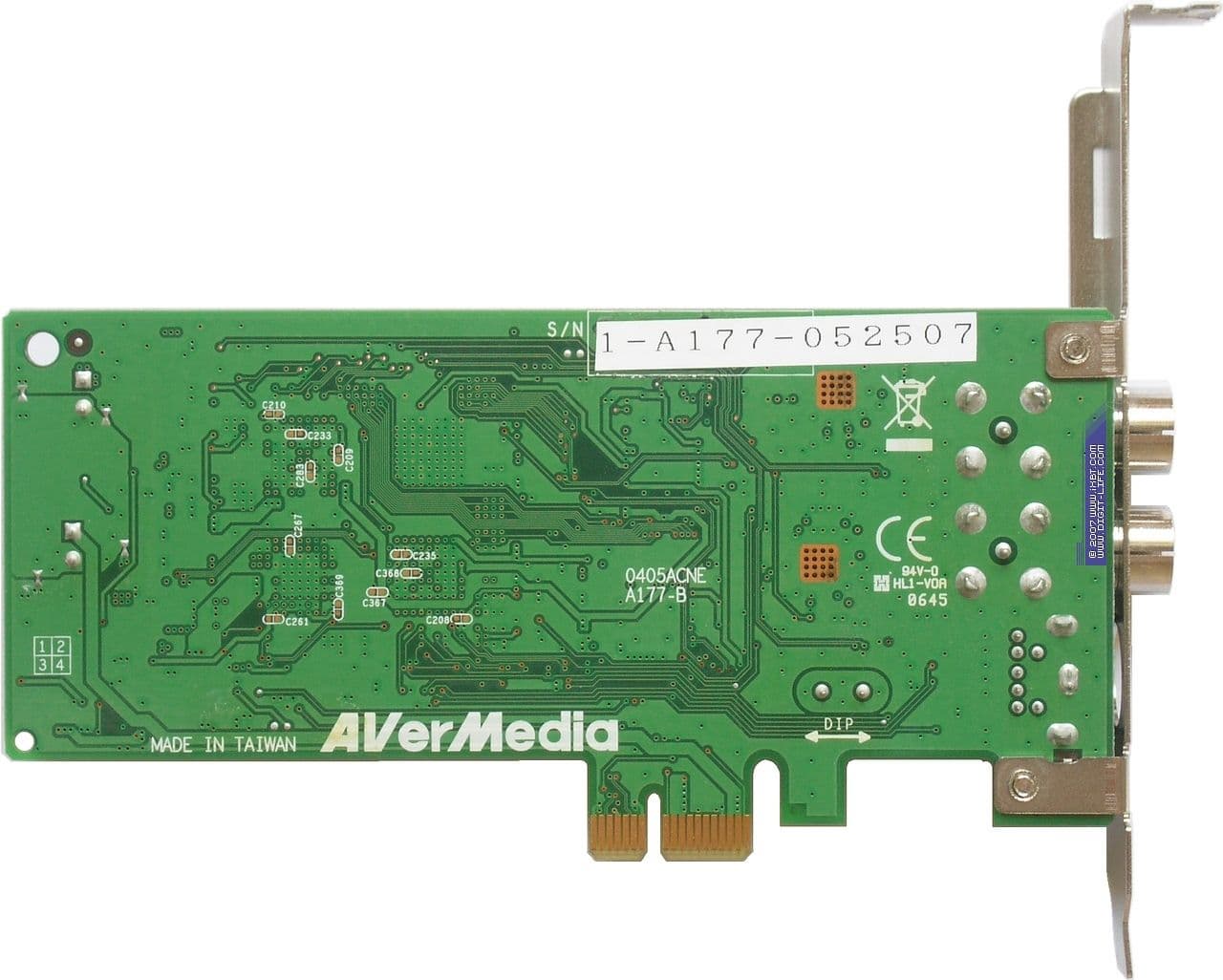

Похоже, низкопрофильный дизайн становится характерной чертой тюнеров с интерфейсом PCI-Express. Наличие двух приёмников этому ничуть не мешает.



Установка интегральных стабилизаторов, способствующих снижению возможных пульсаций напряжения, давно практикуется инженерами компании. Ставка на использование керамических конденсаторов, видимо, оправдывает себя не всегда, если у AVerTV MCE 116 Plus можно было заметить один электролитический конденсатор, то в Duo Hybrid PCI-E их уже два.

Использование комплектующих одного производителя стало причиной компоновочной схожести Duo Hybrid PCI-E с вышеупомянутым KWorld PlusTV Dual Hybrid PCI Express. С поправкой на то, что экранирующие кожухи скрывают полупроводниковые ВЧ-блоки NXP TDA18271.

Для работы с DVB-T так же, как у тюнера от KWorld, используются два COFDM (Coded Orthogonal Frequency Division Multiplexing) демодулятора Philips/NXP TDA10046A, по одному на каждый приёмник.

Поддержка 10-битным мультистандартным АЦП SAA7162E/G двух независимых потоков позволяет реализовывать одновременный просмотр двух аналоговых каналов без предварительного сжатия. Чип, установленный на нашем образце, имеет маркировку Philips, в новых партиях ей на смену пришёл логотип NXP.

Спецификации не несут сюрпризов:

  • Поддержка телевизионных стандартов NTSC M/J, PAL BG/DK/I, PAL M/N, SECAM BG/DK, SECAM L/L' (аналоговое телевидение)
  • Поддержка декодирования звука в форматах BTSC, EIAJ, NICAM, A2 (аналоговое телевидение)
  • Диапазон работы в аналоговом режиме 48.25 — 863.25 МГц (PAL)/55.25 — 855.25 МГц (NTSC)
  • Диапазон работы в цифровом режиме 51 — 858 МГц
  • Полоса пропускания (для DVB-T) — 6 (NTSC), 7/8 (PAL) МГц
  • Просмотр и/или запись двух каналов (в любых комбинациях) одновременно
  • Поддержка широкоформатных дисплеев
  • Настройка видеопараметров
  • Планировщик записи
  • Поддержка MPEG1/2/4 и H.264 при записи
  • Таймер сна
  • Поддержка Windows XP/MCE 2005/Vista (32- и 64-разрядных версий)

Отдельно можно отметить разве что возможность одновременного просмотра нескольких каналов в режимах «Картинка-в-картинке» (Picture-In-Picture, PIP) и «Картинка-рядом-с-картинкой» (Picture-By-Picture, PBP).

Тюнер не имеет аппаратного кодировщика, поэтому для одновременной записи двух аналоговых каналов или работы в режиме отложенного просмотра TimeShift разработчики рекомендуют процессор уровня Pentium-IV 3.0 GHz с технологией Hyper-Threading и выше.

Конфигурация тестового компьютера

  • Процессор Intel Core 2 Duo E6420
  • Системная плата Gigabyte GA-965P-DS3 (Intel P965 + Intel ICH8)
  • Оперативная память 4 ГБ (4х1024 DDR2 PC6400 KingMax)
  • Видеокарта NVIDIA GeForce 8800GTX
  • Звуковая карта Creative Sound Blaster Audigy 2ZS
  • Жесткий диск 250 ГБ Hitachi (HDT722525DLA380)
  • Жесткий диск 320 ГБ Hitachi (*VLA360)
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0
  • DVD ReWriter BENQ DW1640
  • DVD ReWriter NEC ND-3500A
  • Блок питания Thermaltake Purepower 680APD (W0049 rev. 2, 680 W)
  • Операционные системы Windows XP Professional (SP2) ENG и Windows Vista Ultimate (64-разрядная версия) RUS

Подключение

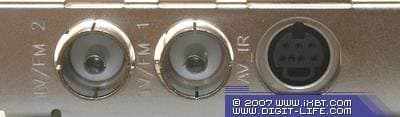

Подключение антенн организовано стандартно, для каждого приёмника выделен отдельный разъём. К сожалению, в отличие от оригинальной схемы KWorld PE-310, предоставляющей один разъём для приёма аналогового телевидения обоими ВЧ-блоками, а второй для DVB-T и FM, такой подход не позволяет обойтись без установки делителей в случае кабельного аналогового вещания в сочетании с цифровым эфирным. Не очень понятно и наличие в комплекте FM-антенны - её использование автоматически приводит к проблемам с приёмом аналогового телевизионного сигнала на том приёмнике, к которому она подключена. Таким образом, от дополнительных ухищрений при подключении Duo Hybrid PCI-E будут избавлены только пользователи с коллективными или комнатными антеннами, обеспечивающими приём FM-радиостанций.

Отсутствие привычного разъема для датчика пульта ДУ объясняется просто: в целях экономии места на планке, он вошёл в комплект выходов прилагаемого переходника с MiniDIN 7-pin, также включающий в себя него S-Video и 3 RCA (композитный видеоразъём + 2 аудио). Звук передаётся посредством интерфейса.

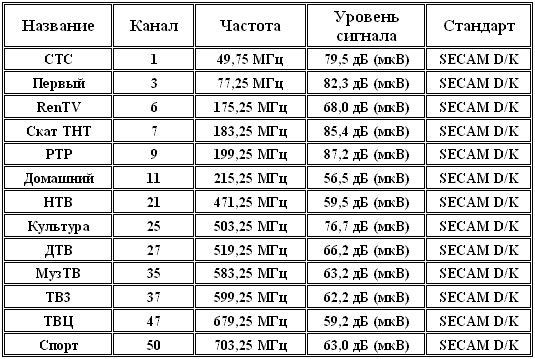

Список эфирных каналов при тестировании



Источником DVB-T сигнала выступал передатчик ООО «ОКТОД», вещающий в тестовом режиме на 34 телевизионном канале. Антенны установлены на мачте высотой 150 м, расположенной в районе Хорошево — Мневники г. Москвы, по адресу: ул. Демьяна Бедного, 24. Тестирование проводилось на ул. генерала Глаголева (район станции метро «Октябрьское поле»). Приём осуществлялся на антенну из комплекта.

Настройка

В соответствии с изменениями в интерфейсе штатного ПО изменился и внешний вид одноуровневого установочного меню.

После установки в разделе Sound, video and game controllers диспетчера устройств появляется AVerMedia Hybrid Dual TV Express A177. Отметим, что программы воспринимают тюнер как два независимых устройства.

Иконка резидентной программы планировщика, обеспечивающей и работу с пультом ДУ, осталась прежней, добавился лишь пункт выбора пульта ДУ, кроме фирменного поддерживаются MCE-совместимые. К сожалению, поддержка эта односторонняя, управлять AVer MediaCenter при помощи другого пульта можно, а использовать комплектный пульт для управления встроенной в операционную систему оболочкой — увы, нет.

В процессе тестирования использовался драйвер версии 1.2.0.9 и программа AVerMedia Center 1.6.0 (сборка 07060101).

Не будем останавливаться на подробном описании стандартных для этого класса программ дополнительных возможностей, ограничимся настройками, непосредственно относящимися к работе тюнера. Тем более, в отличие от большинства ориентированных на обычного пользователя мультимедийных оболочек, AVerMedia Center тонкими настройками не обделён. Впрочем, к этому мы ещё вернёмся.

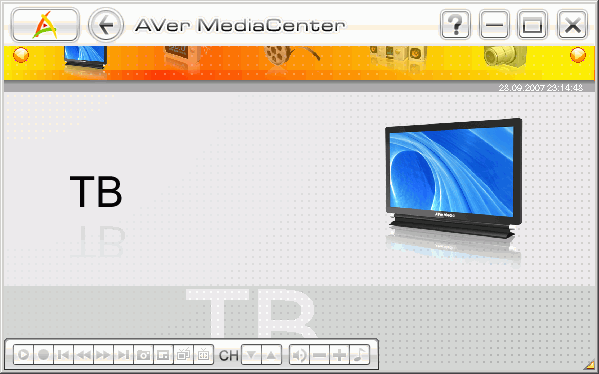

Интерфейс представляет собой стандартное для программ это типа полноэкранное решение с дополнительной панелью управления в нижней части.

Полноценно поддерживаются несколько TV-тюнеров производства AVerMedia, формат сигнала при этом не имеет значения. По этому показателю AVerMedia Center превосходит большинство конкурирующих программ.

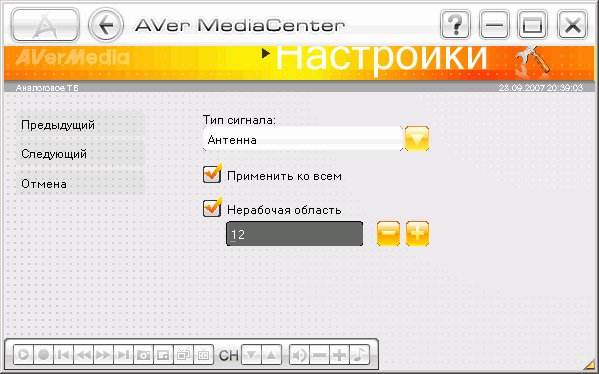

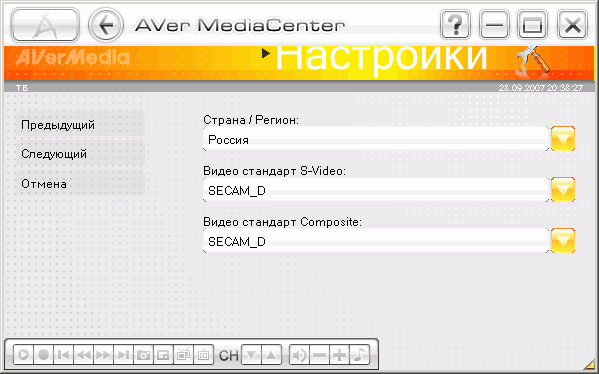

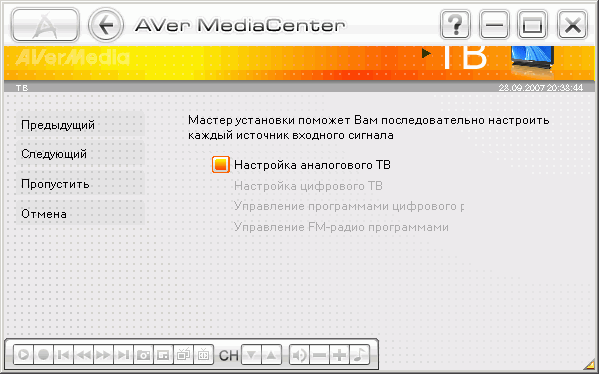

Мастер настройки позволяет справиться с этим процессом даже неопытному пользователю. Этому способствует и грамотная локализация. Напомним, что при работе с Duo Hybrid PCI-E независимо настраиваются два устройства.

Алгоритм настройки аккуратно перенесён из AVerTV 6 с поправкой на разницу в общей эргономике программ. Регион выбирается одновременно для цифрового и аналогового режима, доступна установка видеостандартов на композитном и S-Video входах.

Каждый из режимов (приём аналоговых каналов, приём цифровых каналов приём FM-радиостанций) настраивается отдельно.

Для аналогового сигнала доступна настройка масштабирования изображения (overscan), позволяющая избавиться от краевых артефактов сигнала.

Несмотря на выбор антенного или кабельного диапазона, AVerMedia Center от предыдущих версий штатного ПО получил и актуальный в наших условиях поиск по всему диапазону частот.

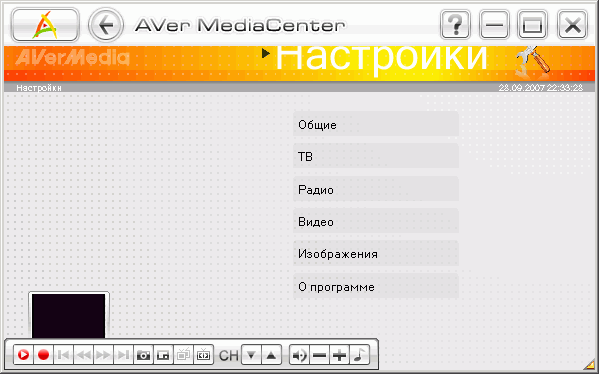

После завершения работы мастера изменить параметры поможет выбор пиктограммы, отвечающей за настройку, в главном меню, расположенном в верхней части окна программы.

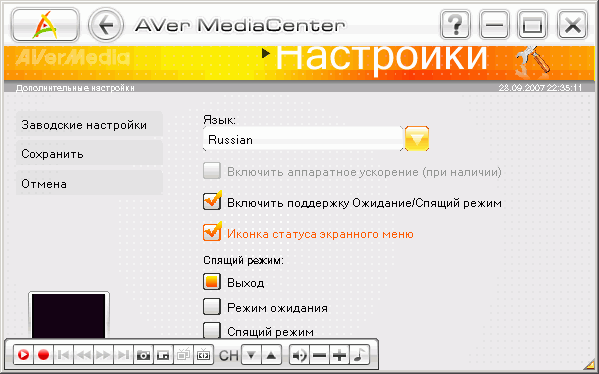

В разделе Общие можно настроить размещение сохраняемых файлов, выбрать устройство, язык интерфейса, включить аппаратное ускорение DxVA (DirectX Video Aceleration), почему-то недоступное на тестовой конфигурации и в AVerTV 6, и поддержку энергосберегающих режимов.

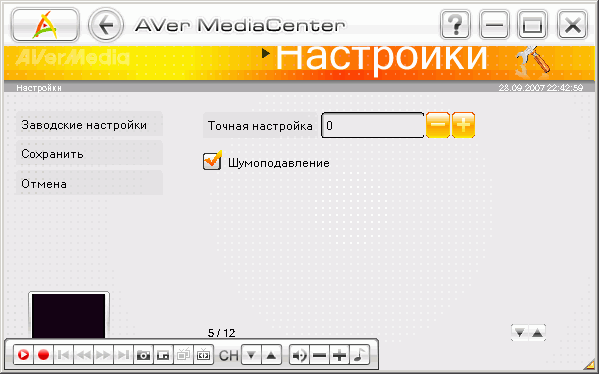

Уникальной для этого типа программ особенностью AVerMedia Center является наличие индивидуальных настроек для каждого канала. Доступ к ним осуществляется нажатием левом кнопки мыши на название канала в списке, представляющем собой неявную кнопку. Отметим, что активация применения выбранного значения масштабирования и доступных в отдельном разделе Настройки цветности изображения регулировок яркости, контраста, оттенка, насыщенности и резкости ко всем каналам в дальнейшем сделает их неактивными в меню индивидуальных настроек. Кроме стандарта цветности и вышеуказанных параметров здесь можно найти отсутствующие в других закоулках интерфейса шумоподавление (изменение ограничивается включением/выключением), режим звука (моно, стерео, автоматическое определение) и ручную подстройку частоты.

Несмотря на то, что обращение к этому разделу часто осуществляется один раз, установку курсора на первый канал в списке после применения выбранных параметров можно назвать недоработкой, нуждающейся в исправлении.

В наличии организованная привычным образом (выбранный канал перемещается вверх или вниз) сортировка каналов. Поддерживаются пользовательские списки, как в аналоговом, так и в цифровом режиме.

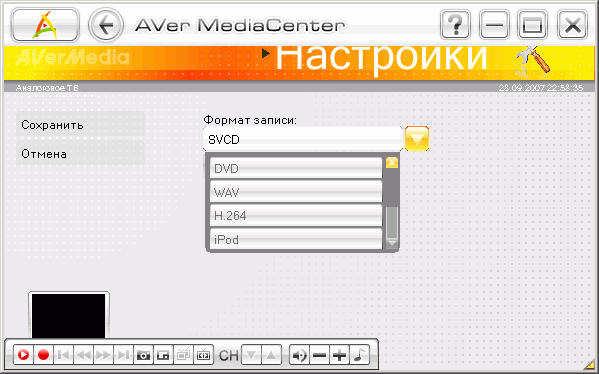

Настройки записи предоставляют выбор из нескольких профилей кодирования в MPEG1/2, записи звука в WAV, H.264 и iPod. Последние ограничены разрешениями 320x240 и 384x288, диапазон настроек для MPEG2 составляют видеобитрейт от 2 до 8 Мбит/с, аудиобитрейт от 192 до 384 кбит/с, частота дискретизации фиксирована на 48 кГц.

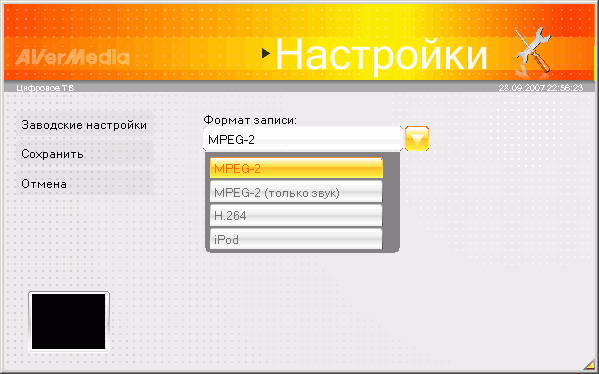

При работе с DVB-T вещанием доступна запись программного MPEG2 потока (Program Stream), только звука (также в MPEG2) и перекодирование в H.264 с указанными выше разрешениями. Запись транспортного потока (Transport Stream), содержащего дополнительную сервисную информацию, не поддерживается.

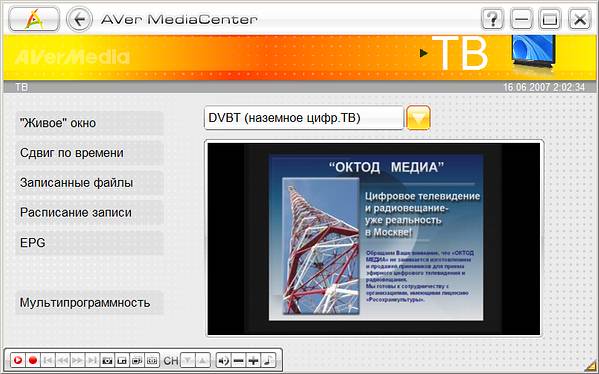

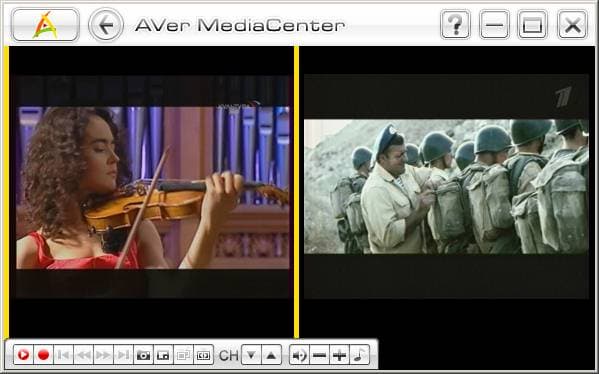

Наличие двух независимых приёмников и поддержка нескольких устройств позволила организовать одновременный просмотр в режимах «Картинка-в-картинке» (Picture-In-Picture, PIP) и «Картинка-рядом-с-картинкой» (Picture-By-Picture, PBP). Первый вариант представляет собой размещение последующих окон поверх основного, второй — распределение одинаковых окон в соответствии с размерами основного.

Кроме обычного добавления второго и последующих окон с отдельными программами в цифровом режиме поддерживается отображение нескольких каналов, вещающих на одной частоте (опция Мультипрограммность).

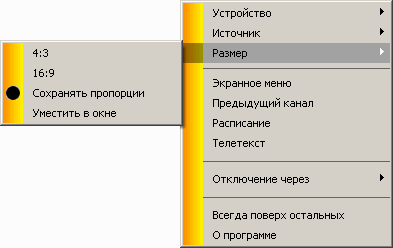

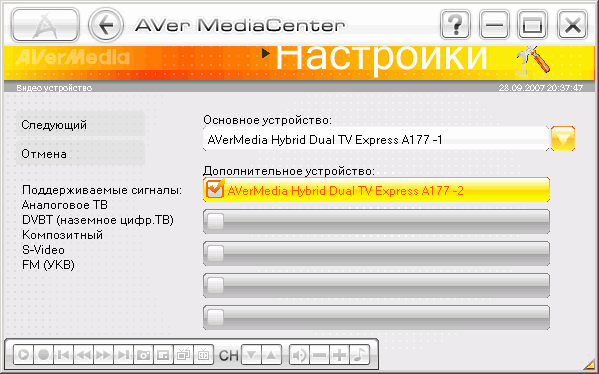

Выбор устройства наряду с источником сигнала при помощи контекстного меню, доступного по правой кнопки мыши, идёт вразрез с общей идеологией мультимедийных оболочек. Здесь же можно выбрать обычный 4:3 или широкоэкранный 16:9 режим.

Кстати, о пропорциях. Несмотря на исходный сигнал в формате 4:3, на широкоформатных дисплеях интерфейс программы в оконном режиме следует соотношению сторон экрана.

Поддерживаются телетекст, субтитры в цифровом режиме и EPG (Electronic Program Guide) при наличии этой функции на стороне DVB-T провайдера.

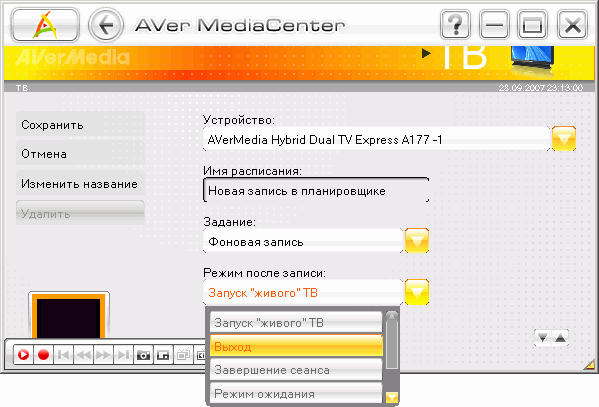

Планировщик перекочевал из AVerTV 6 без существенных изменений. Реализована фоновая запись Silent Record с отключенным звуком, существует возможность перехода в энергосберегающий режим после выполнения запланированного задания (отключение компьютера почему-то исчезло). Такие параметры, как место хранения записи, формат и разбиение файла доступны для редактирования.

Программа имеет таймер отключения до двух часов с интервалом в 30 минут.

Качество

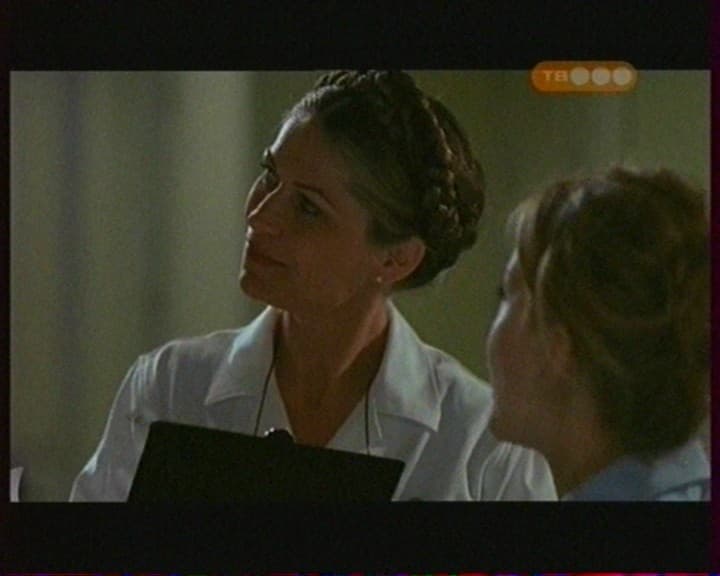

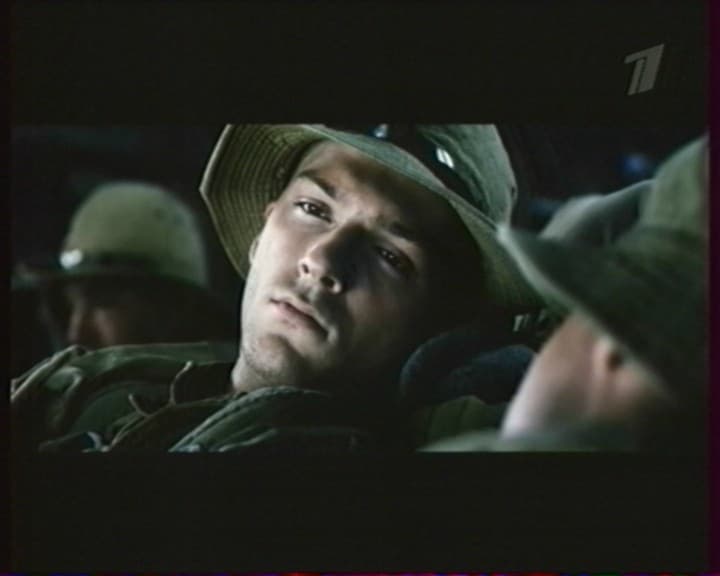

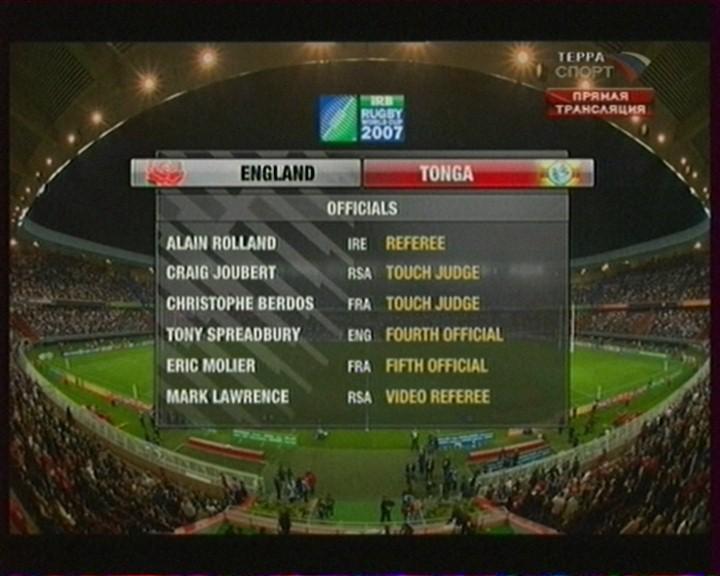

Качество изображения при работе с DVB-T определяется провайдером и может изменяться в диапазоне от низких разрешений с небольшим битрейтом до HDTV.

Рассинхронизации изображения и звука в цифровом режиме отмечено не было, в аналоговом этот эффект при интенсивной работе в течение нескольких дней проявился один раз. Повторить его не удалось, поэтому не будем спешить с занесением его в недостатки.

Автоматический поиск продемонстрировал хороший результат, как в цифровом, так и в аналоговом режиме, найденные каналы полностью совпали с имеющимися. Впрочем, хорошей эффективностью поиска отличалось и предыдущее поколение полупроводниковых приёмников от Philips/NXP.

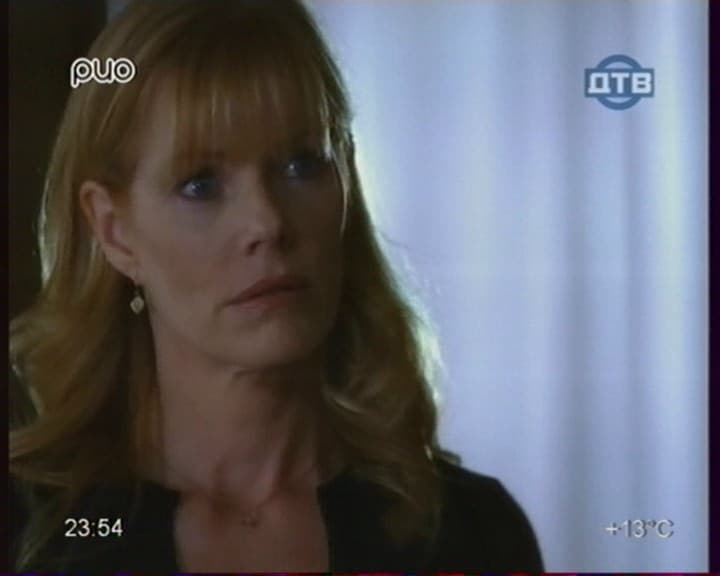

Интересна ситуация с качеством приёма. Если с DVB-T каналами в силу особенностей формата проблем не возникло (хотя, индикатор уровня сигнала не помешал бы), то о работе в аналоговом режиме стоит поговорить более подробно. Несмотря на то, что от NXP TDA18271 можно было ожидать существенной разницы с TDA8275A, чуда не произошло. На некоторых каналах присутствовал мелкодисперсный цветовой шум (так называемая «зернистость») разной степени заметности (см. скриншоты далее). Впрочем, впадать в уныние тоже пока рано, во-первых, на большинстве каналов артефакты, всё-таки, не достигли критичной для некомфортного восприятия величины (некоторые тюнеры на базе ВЧ-блоков Xceive, особенно, первые модели с этими приёмниками, демонстрировали худшие результаты), во-вторых, это пока единственный попавший к нам экземпляр, так что, данных для статистики явно недостаточно.

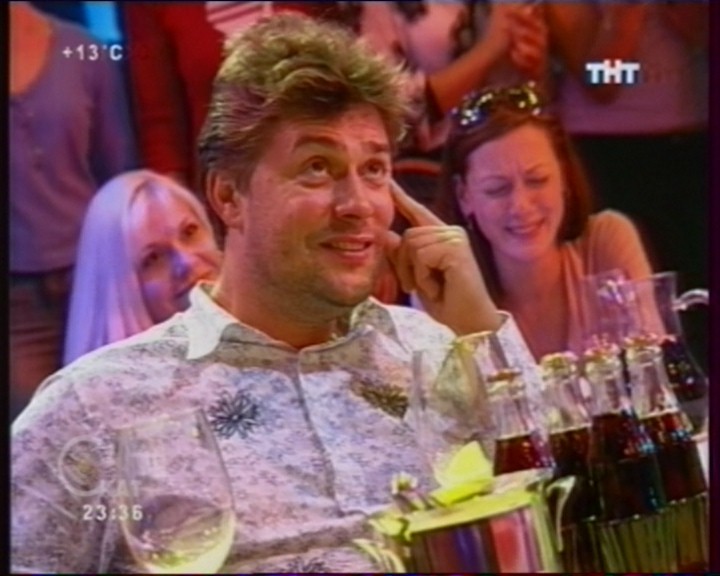

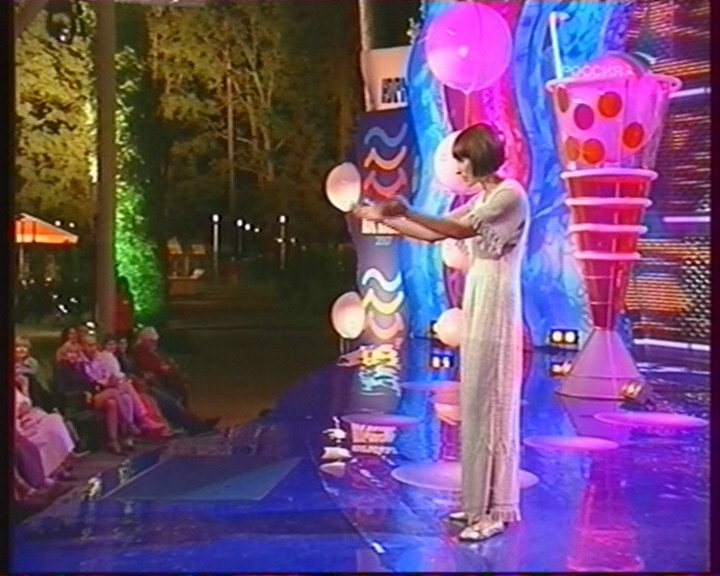

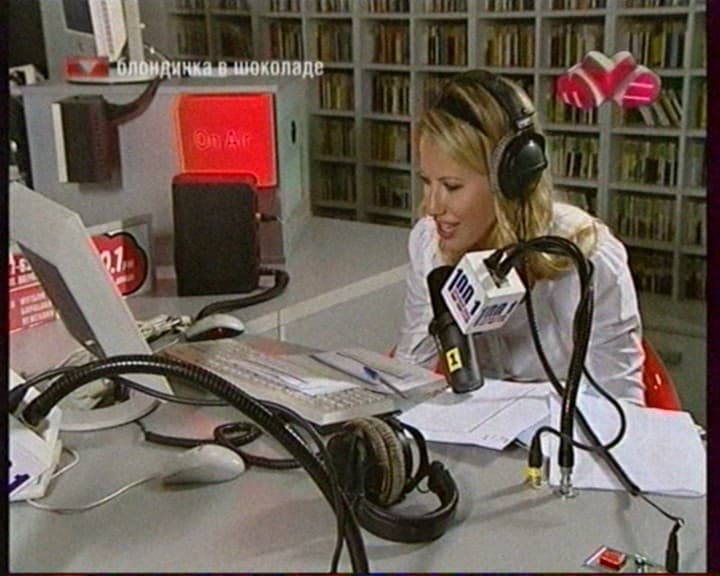

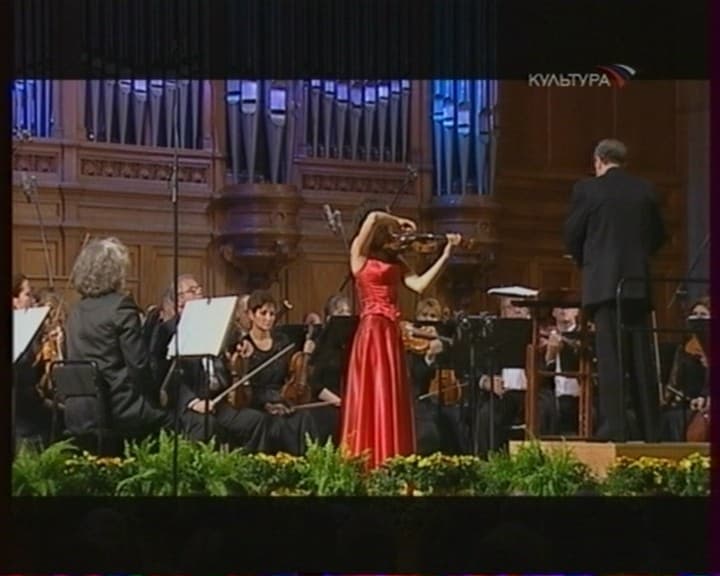

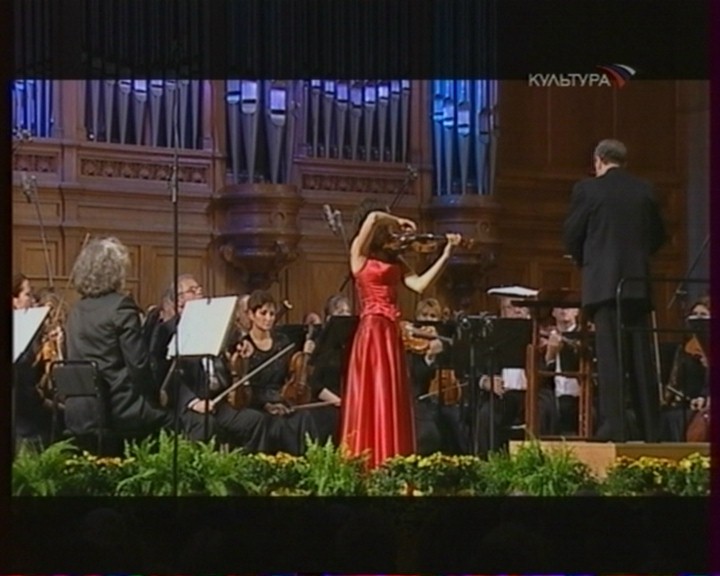

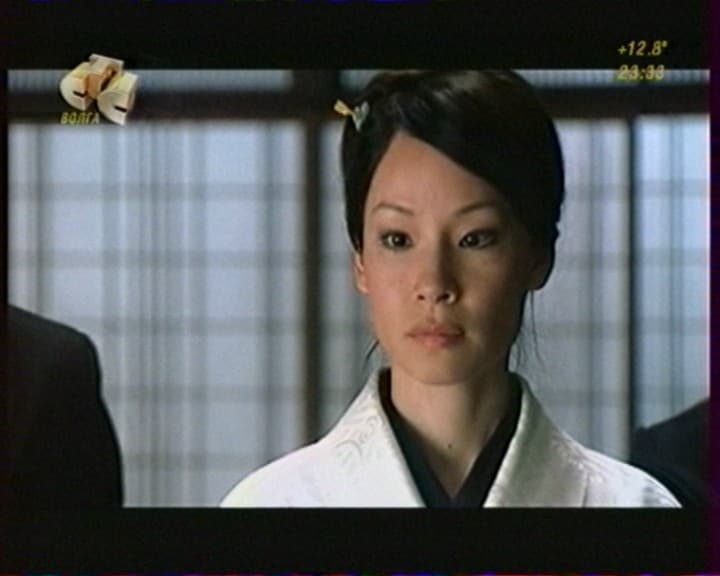

В остальном качество изображения заслуживает хорошей оценки. Захват кадров осуществляется в формате JPEG с качеством 100%.

К разряду мелких замечаний относятся — смена фона меню с прозрачного на чёрный, возможно, связанное с особенностями работы видеорендерера после смены источника основного экрана, и наблюдаемое иногда самопроизвольное отключение шумоподавления при работе с двумя аналоговыми каналами.

К качеству звука претензий нет, за исключением отмеченных в обзоре KWorld PlusTV Dual Hybrid PCI Express щелчков, в некоторых случаях возникающих при просмотре во втором окне. При записи этот эффект полностью отсутствует. Причину этого явления, по-прежнему, установить не удалось, возможно, это особенность тестовой конфигурации.

FM-тюнер

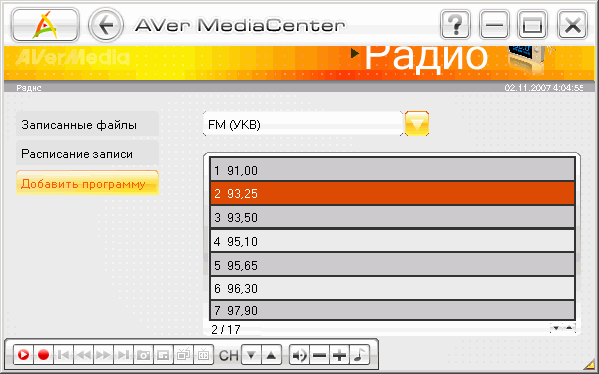

Программисты компании не изменили своему подходу объединения цифровых и аналоговых каналов в общий раздел.

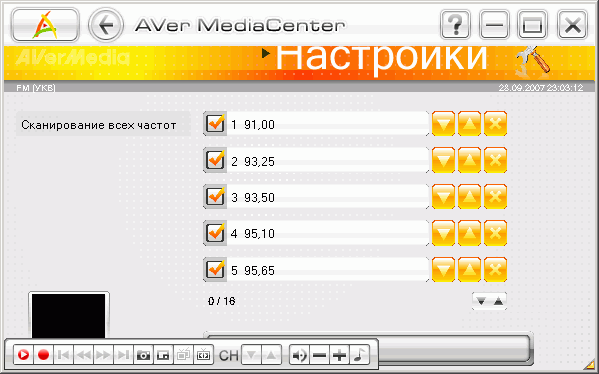

Порадовал результат автоматического поиска FM-радиостанций, потребовавший минимального редактирования полученного списка. Нельзя сбрасывать со счетов и возможность ручного добавления.

Качество приёма также не вызвало нареканий, однако здесь свою роль могло сыграть использование коллективной антенны.

Сортировка радиостанций, выбор режима звука (моно/стерео) и перезапуск поиска находятся в настройках.

Озадачивает отсутствие поддержки mp3, остаётся надеяться на её добавление в следующих версиях AVerMedia Center.

Тюнер обеспечивает хорошее качество звука в FM-режиме (скачать 20-секундный фрагмент, MP3, 477 КБ).

Пульт ДУ

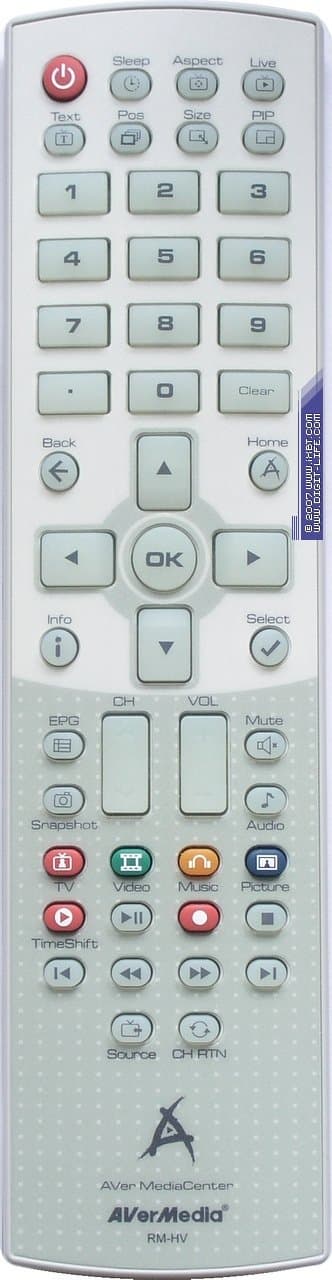

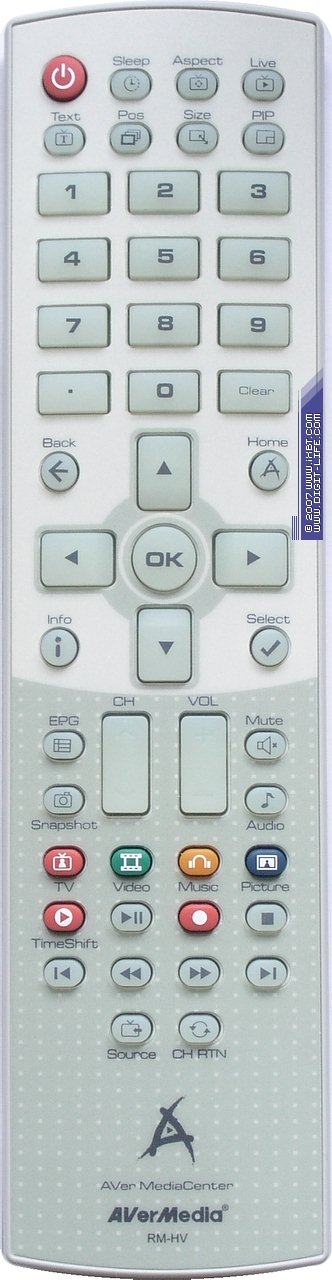

Тюнер комплектуется совершенно новым пультом ДУ, специально предназначенным для работы с AVerMedia Center. Несмотря на больший по сравнению с уже знакомыми нам пультами размер, эргономика новинки находится на очень хорошем уровне, чему способствуют крупные кнопки с информативным нажатием, в зависимости от функционального назначения отличающиеся формой и размером. Для управления многооконными режимами выделены отдельные кнопки. «Изюминкой» является флюоресцентная подсветка, встречающаяся у пультов для работы с некоторыми моделями бытовой техники, но для ПДУ из комплекта компьютерных тюнеров пока не ставшая частым явлением. Питание от двух элементов типоразмера AAA. Шарнирное крепление крышки батарейного отсека позволяет избежать её потери.

Выводы

Плюсы

  • Интерфейс PCI-Express
  • Два независимых гибридных приёмника, обеспечивающие возможность одновременного приёма двух каналов
  • Хорошее качество изображения и звука
  • Поддержка всех используемых видео- и аудиостандартов
  • Поддержка декодирования стереозвука
  • Хорошее качество приёма при работе с DVB-T
  • Хорошее качество приёма FM-радиостанций
  • Эффективная работа автоматического поиска каналов
  • Возможность индивидуальной настройки параметров для каждого канала (в аналоговом режиме)
  • Поддержка телетекста, EPG и субтитров
  • Режим отложенного просмотра TimeShift для TV- и FM-режимов
  • Поддержка широкоформатных дисплеев
  • Поддержка записи в H.264
  • Многооконные режимы с полноценным просмотром нескольких каналов
  • Поддержка нескольких устройств в штатном ПО (только тюнеры производства AVerMedia)
  • Поддержка MCE-совместимых пультов ДУ
  • Поддержка Windows XP/MCE 2005/Vista (32- и 64-разрядных версий)

Минусы

  • Повышенные требования к качеству сигнала в аналоговом режиме
  • Не очень удобное подключение антенн для пользователей с кабельным аналоговым вещанием
  • Иногда возникающие звуковые артефакты (возможно, зависящие от системной конфигурации)
  • Небольшое количество доступных форматов при записи
  • Отсутствие поддержки сторонних кодеков при записи
  • Отсутствие поддержки записи в mp3 в FM-режиме

Несмотря на то, что использование концепции мультимедийных оболочек в роли штатных программ для работы с TV-тюнерами набирает всё большую популярность, отношение к ней российских пользователей, избалованных обилием настроек в ПО отечественных брендов, спрогнозировать трудно. С другой стороны, такие показатели как индивидуальная настройка параметров для каждого канала, как раз и выделяют AVerMedia Center среди аналогичных решений, делая выбор именно этой программы наиболее предпочтительным. Что касается непосредственно AVerTV Duo Hybrid PCI-E, то с учётом пока небольшого количества конкурентов и репутации производителя эта модель имеет все шансы найти своих покупателей, так что, осторожность российских дистрибьюторов, опасающихся выпускать A177 в широкую продажу, с учётом реальной рыночной ситуации кажется преувеличенной.
