Гибридный TV- и FM-тюнер KWorld VS-DVBT PE310 (PlusTV Dual Hybrid PCI Express)

с двумя независимыми приёмниками — типичный представитель первого поколения устройств с интерфейсом PCI-Express



Заглядывать слишком далеко вперед недальновидно.
Уинстон Черчилль

Полупроводниковое подразделение Philips Electronics, ныне являющееся самостоятельной компанией NXP Semiconductors, предложило семейство новых АЦП с поддержкой PCI-Express ещё в 2006 году. Однако оперативно предоставить производителям конечных решений обновлённые полупроводниковые ВЧ-блоки, способные заменить снискавший печальную репутацию TDA8275AC1, не получилось. Результатом этого стало оснащение первых TV-тюнеров с поддержкой нового интерфейса именно этими приёмниками. Поскольку для успешных продаж одного лишь нового интерфейса недостаточно, многие из новых моделей получили по одному, а то и по два дополнительных ВЧ-блока. Рассматриваемое в этом обзоре устройство от тайваньской компании KWorld Computer Co., Ltd. является хорошей иллюстрацией такого подхода.

Комплект поставки

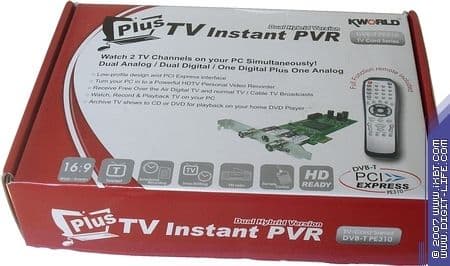

Коробка нашего образца оформлена в хорошо знакомом нам по предыдущим продуктам стиле, однако в настоящее время красно-белую гамму сменили менее агрессивные сочетания цветов.

Поэтому российские покупатели, скорее всего, получат тюнер в бело-синей вертикальной коробке с новым названием PlusTV Dual Hybrid PCI Express и пояснительными надписями на русском языке.

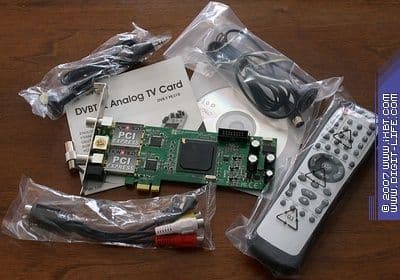

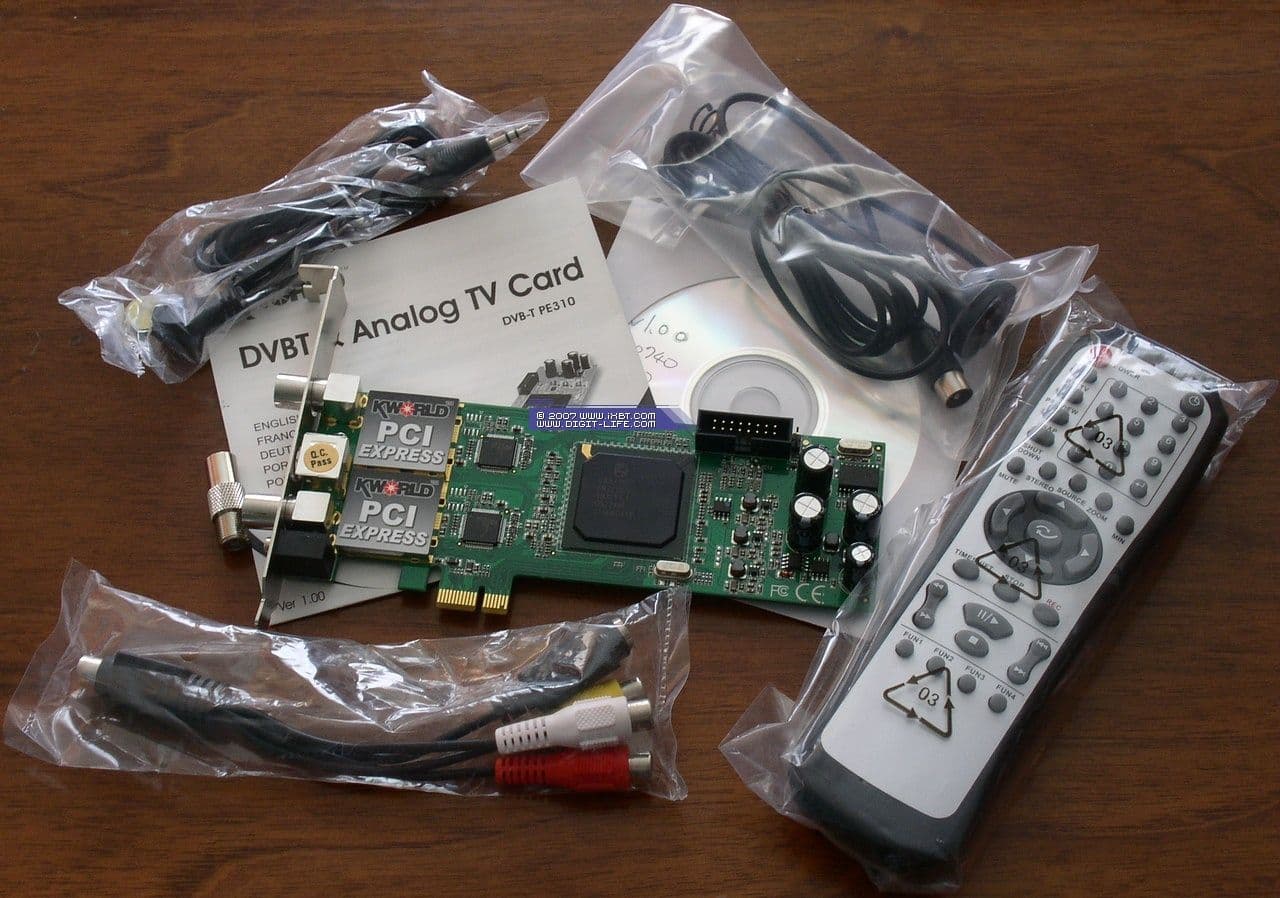

Комплект поставки составляют:

  • Тюнер
  • Пульт ДУ
  • Выносной датчик пульта ДУ
  • Портативная DVB-T антенна
  • Переходник-разветвитель для подключения внешних источников
  • CD с драйверами и программным обеспечением
  • Руководство по установке

Заслуживающее внимания дополнительное ПО на этот раз представлено только программным кодировщиком CyberLink Software Encoder, позволяющим использовать тюнеры, лишённые аппаратных средств сжатия в MPEG2, с мультимедийными интерфейсами Windows XP Media Center Edition и Windows Vista.

Конструкция и спецификации

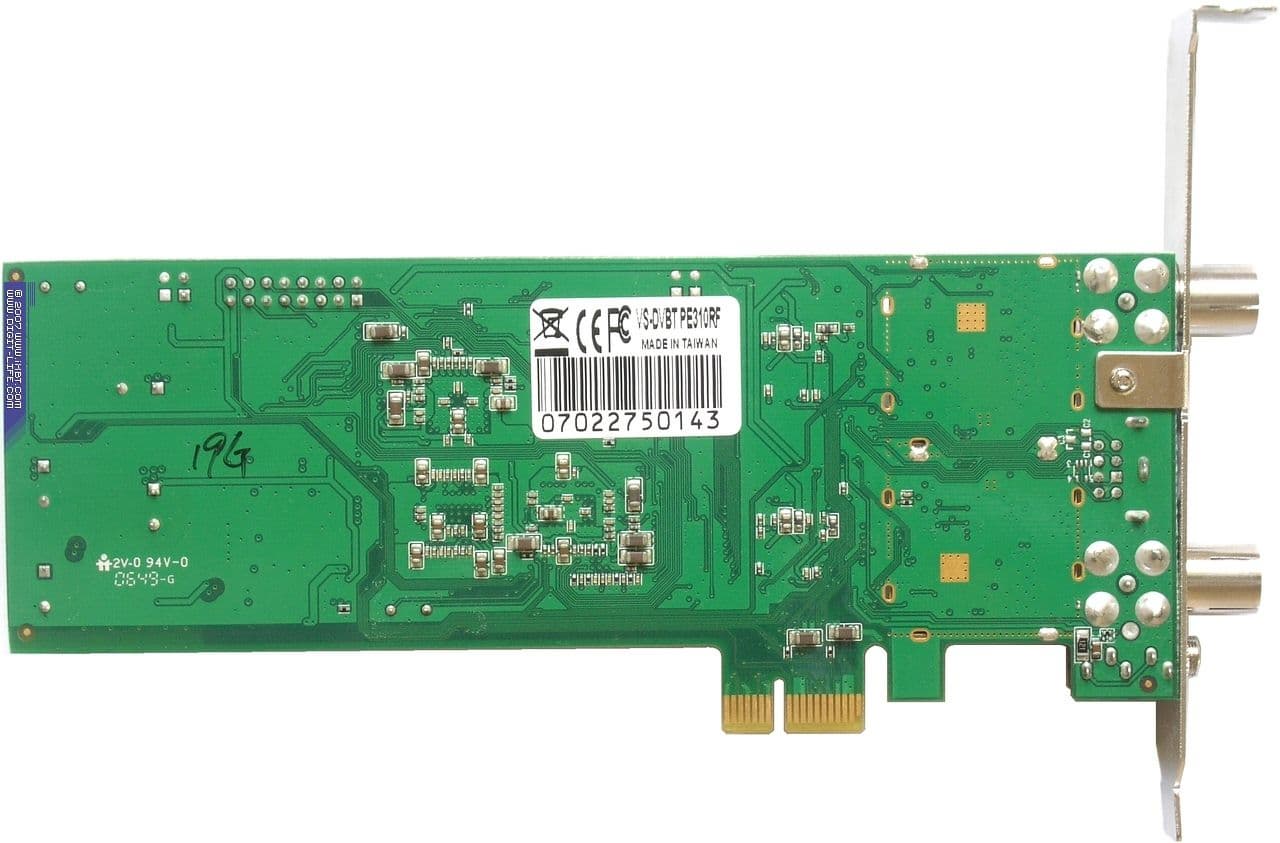

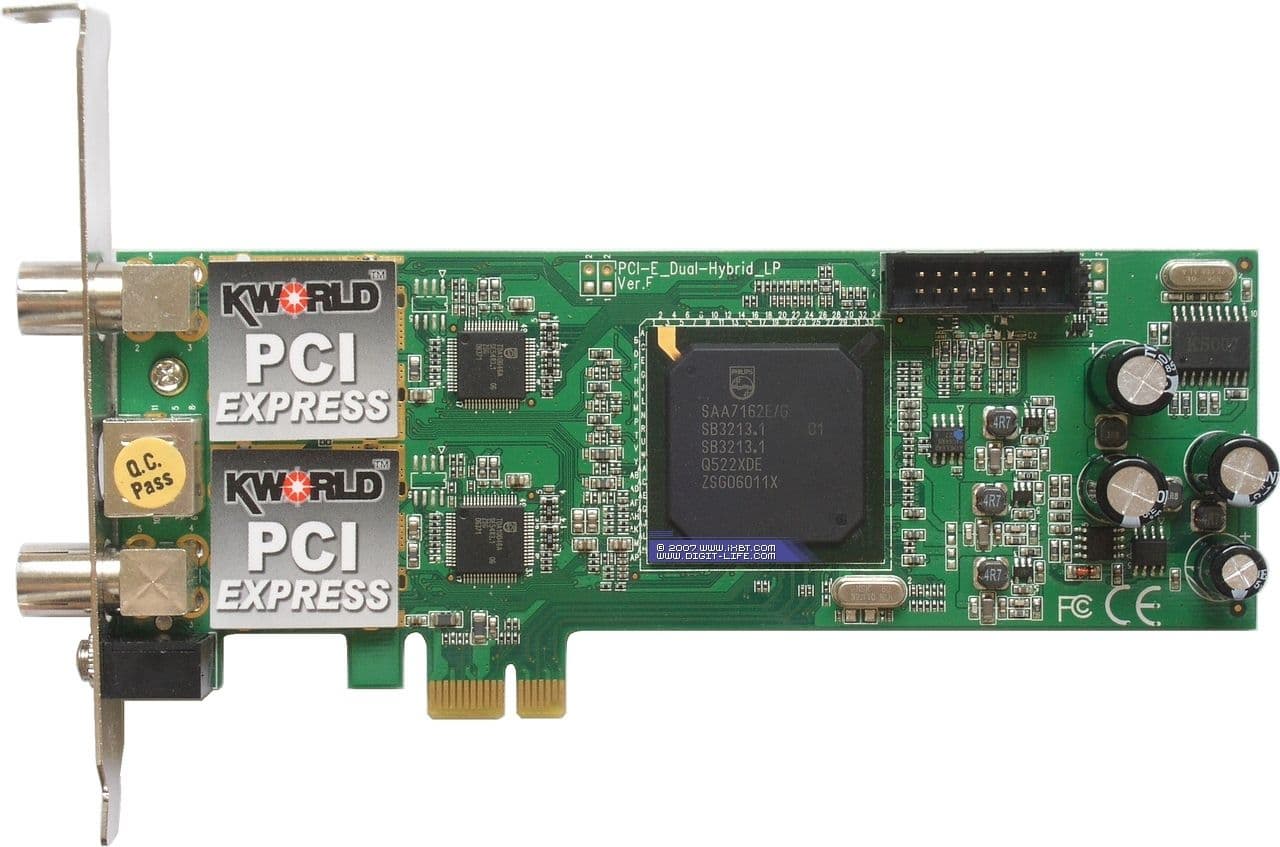

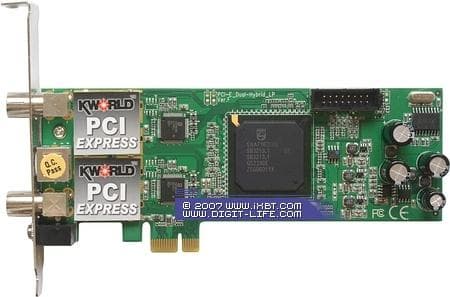

Несмотря на наличие двух приёмников, тюнер имеет низкопрофильный дизайн. Интерфейсный разъём PCI-Express 1x непривычно выглядит на фоне длины платы (габариты устройства 180×55 мм), но что поделать — веяния времени.



Два полупроводниковых ВЧ-блока Philips TDA8275AC1 находятся под экранирующими кожухами.

Для работы с DVB-T используются два COFDM демодулятора Philips TDA10046A, по одному на каждый приёмник.

10-битный мультистандартный двухканальный АЦП SAA7162E/G поддерживает два независимых потока, что позволяет реализовать одновременный просмотр двух аналоговых каналов без предварительного сжатия.

Чип, установленный на нашем образце, имеет маркировку Philips, последние партии поставляются уже с логотипом NXP.

Спецификации обещают следующее:

  • Поддержка телевизионных стандартов NTSC M/J, PAL BG/DK/I, PAL M/N, SECAM BG/DK, SECAM L/L' (аналоговое телевидение)
  • Поддержка декодирования звука в форматах BTSC, EIAJ, NICAM, A2 (аналоговое телевидение)
  • Диапазон работы в аналоговом режиме 48,25 — 863,25 МГц (PAL)/55,25 — 855,25 МГц (NTSC)
  • Диапазон работы в цифровом режиме 51 — 858 МГц
  • Полоса пропускания (для DVB-T) — 6 (NTSC), 7/8 (PAL) МГц
  • Просмотр и/или запись двух каналов (в любых комбинациях) одновременно
  • Многоканальный предварительный просмотр
  • Поддержка широкоформатных дисплеев
  • Настройка яркости, контраста, цветности, насыщенности и чёткости
  • Режим отложенного просмотра Timeshift
  • Многоканальный предварительный просмотр Channel surfing
  • Поддержка MPEG1/2/4 при записи (остальные кодеки не поддерживаются)
  • Таймер сна

Декодирование MPEG2 при работе с DVB-T осуществляется программно, поэтому для одновременной работы с двумя цифровыми каналами разработчики рекомендуют процессор уровня Pentium-IV 3.0 GHz и выше. Впрочем, не в последнюю очередь это зависит от параметров потока.

Конфигурация тестового компьютера

  • Процессор Intel Core 2 Duo E6420
  • Системная плата Gigabyte GA-965P-DS3 (Intel P965 + Intel ICH8)
  • Оперативная память 4 ГБ (4×1024 DDR2 PC6400 KingMax)
  • Видеокарта NVIDIA GeForce 8800GTX
  • Звуковая карта Creative Sound Blaster Audigy 2ZS
  • Жесткий диск 250 ГБ Hitachi (HDT722525DLA380)
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0
  • DVD ReWriter BENQ DW1640
  • DVD ReWriter NEC ND-3500A
  • Блок питания Thermaltake Purepower 680APD (W0049 rev. 2, 680 W)
  • Операционные системы Windows XP Professional (SP2) ENG и Windows Vista Ultimate (64-разрядная версия) RUS

Подключение

Подключение антенн (используются стандартные IEC-разъёмы) организовано оригинально. В отличие от стандартной и, на первый взгляд, логичной схемы «каждому приёмнику — своя антенна», используемой многими производителями, коммутация KWorld PE310 не лишена определённого изящества, один разъём используется обоими ВЧ-блоками для приёма аналогового телевидения, второй - для DVB-T и FM. Такой подход не только избавляет от необходимости установки делителей, снижающих уровень сигнала, но и позволяет без проблем сочетать кабельное аналоговое вещание с цифровым эфирным.

Коммутация с внешними устройствами осуществляется при помощи переходника-разветвителя MiniDIN 8-pin — S-Video + 3 RCA (композитный видеоразъём + 2 аудио), входящего в комплект поставки. Звук передаётся посредством интерфейса.

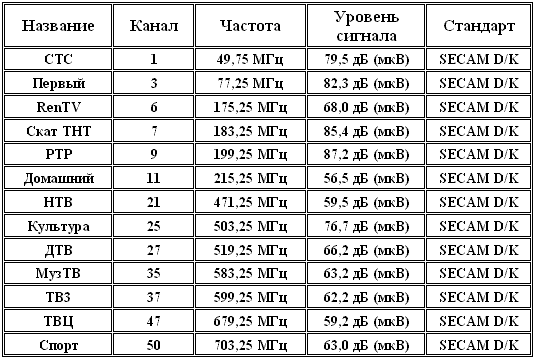

Список эфирных каналов при тестировании

Источником DVB-T сигнала выступал передатчик ООО «ОКТОД», вещающий в тестовом режиме на 34 телевизионном канале. Антенны установлены на мачте высотой 150 м, расположенной в районе Хорошево — Мневники г. Москвы, по адресу: ул. Демьяна Бедного, 24. Тестирование проводилось на ул. генерала Глаголева (район станции метро «Октябрьское поле»). Приём осуществлялся на антенну из комплекта.

Настройка

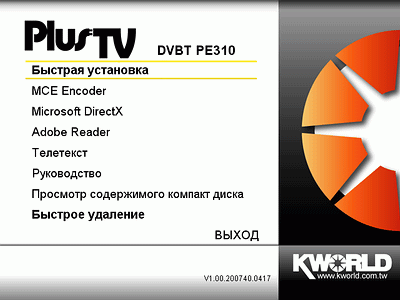

Одноуровневое установочное меню получило поддержку русского языка, появились пункты, отвечающие за удаление фирменного ПО и установку CyberLink Software Encoder.

После установки в разделе Sound, video and game controllers диспетчера устройств появляется Philips SAA7162, Hybrid Capture Device.

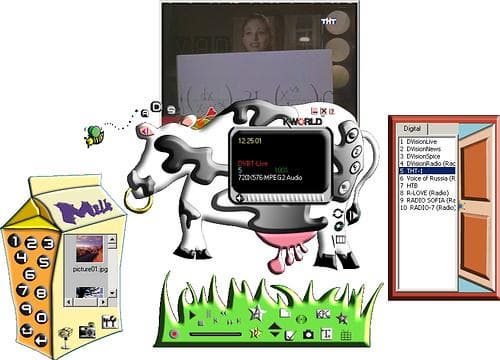

В системном трее размещаются иконки планировщика (автозагрузка с системой отключается в его настройках) и резидентной программы, обеспечивающей работу с пультом ДУ.

В процессе тестирования использовался драйвер версии 1.0.3.3 и программа HyperMedia версии 2.00.7.70. С момента нашего последнего знакомства интерфейс программы заметно облагородился, лишившись психоделических казусов, отмеченных в обзоре KWorld DVB-T 310U (доступные пользователю изменения интерфейса ограничены выбором цветового оформления). Опять же, управляющие элементы увеличились до размера, не требующего вооружения микроскопом.

К сожалению, проблемы с локализацией интерфейса не позволяют комфортно использовать русскоязычный вариант.

Впрочем, к этому мы ещё вернёмся.

Сложно сказать, что послужило причиной отказа от полноценного запуска в режиме просмотра при старте программы. Теперь для этого необходимо выбрать режим первого или второго приёмника при помощи кнопки в левой части главной панели. В связи с этим, количество настроек интерфейса уменьшилось до выбора языка и раздельной регулировки общей громкости для каждого из двух источников.

Локальные настройки практически не изменились со времени нашего последнего знакомства, не считать существенной реформой необходимость отдельной настройки каждого режима для каждого источника. В случае аналогового, DVB-T и FM-вещания это увеличивает общее количество необходимых для нормального функционирования попыток поиска каналов до 6 (!). Впрочем, желающие могут продублировать конфигурационные файлы KTVR*.cfg и tv*.ini, расположенные в корневой директории программы, изменив цифровой индекс в названиях.

Поиск DVB-T каналов осуществляется по региону или по заданному диапазону.

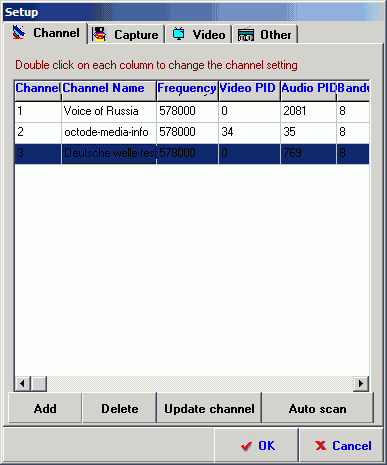

В появившемся списке возможна ручная установка параметров для каждого канала. Так как стандарт DVB-T позволяет передавать на одной частоте несколько каналов, для идентификации станций используются параметры VPID (Video Program Identification) и APID (Audio Program Identification). Доступно и ручное добавление каналов.

Проблем с поиском не возникло. С приёмом цифровых каналов тюнер справился успешно, средний уровень сигнала находился на отметке 70%.

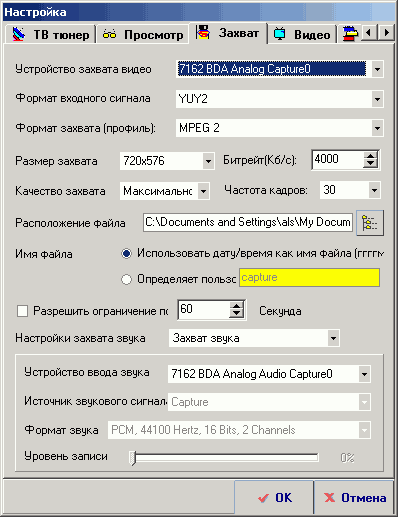

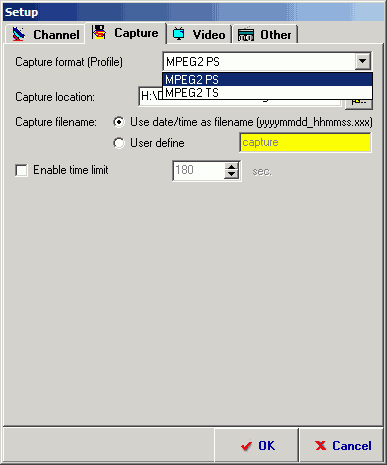

Возможна запись как программного (Program Stream), так и транспортного потока (Transport Stream), содержащего дополнительную сервисную информацию. При записи можно установить имя файла (по-умолчанию содержит дату и время) и ограничить время записи (по-умолчанию отключено).

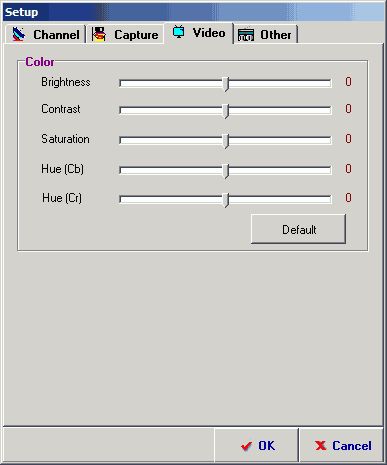

Настройки яркости, контраста, насыщенности и цветности (для Cb и Cr раздельно) для цифрового режима ранее в штатном ПО отсутствовали.

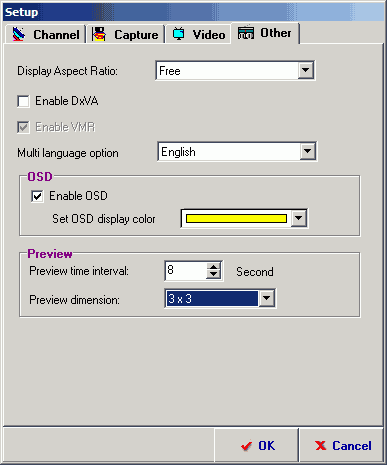

На последней вкладке Other доступны настройка пропорций изображения (4:3, 16:9, 16:10), включения аппаратной DXVA-акселерации, вывода изображения с использованием VMR (Video Mixing Renderer), включение экранного меню с выбором цвета шрифта и опции режима многоканального предварительного просмотра (интервал обновления и размер матрицы).

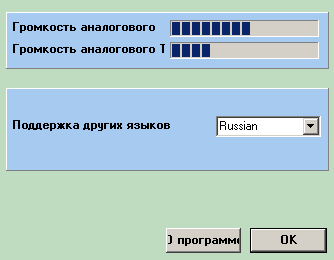

Вернёмся к локализации ПО. Так как производитель не может исправить существующее положение вещей в течение нескольких лет, а соответствующий файл доступен для редактирования, автор взял на себя смелость привести его в более удобный для использования вид. Желающие могут скачать исправленный языковый модуль.

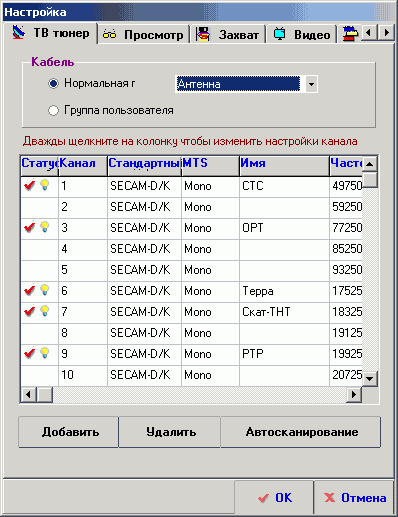

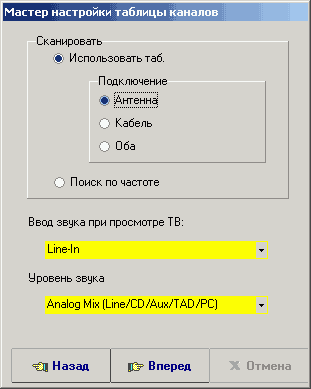

Сканирование аналоговых каналов начинается с выбора региона или телевизионного стандарта. Кроме сканирования по антенному/кабельному диапазонам, возможен и поиск по частоте.

Шаг поиска можно выбрать самостоятельно. При использовании поиска по частоте следует учитывать, что это может занять намного больше времени, нежели поиск по стандартной сетке каналов.

PE310 отличился хорошими результатами поиска, полностью совпавшими с реально существующими каналами.

Настройки позволяют устанавливать стандарт цветности и частоту для каждого канала индивидуально. Реализован один пользовательский список.

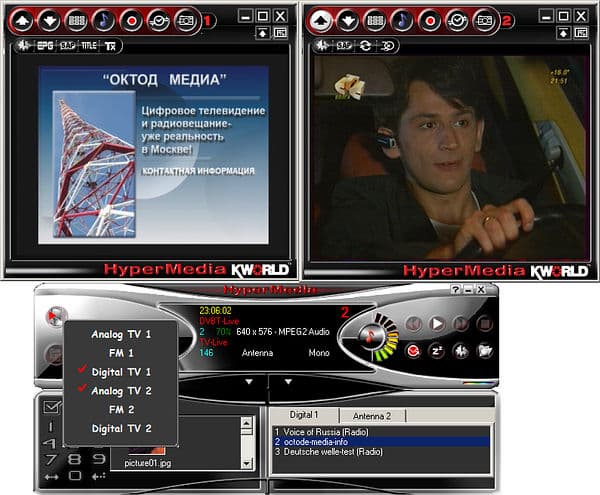

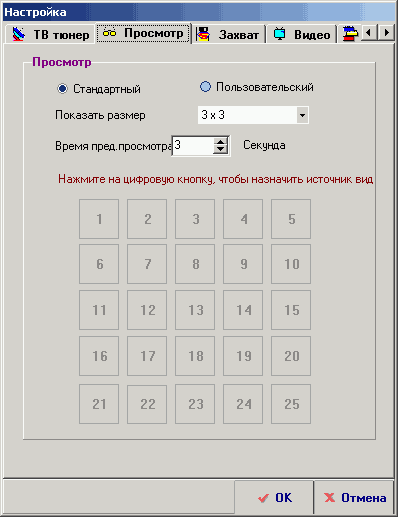

Фирменный подход программистов KWorld Computer к режиму многоканального предварительного просмотра предоставляет возможность индивидуальной настройки источника для каждого окна матрицы, при этом сигнал может поступать даже с видеовхода.

При сжатии в MPEG2 используется кодек от Honest Technology, несколько уступающий по качеству используемым некоторыми производителями программным решениям от InterVideo, CyberLink и Ulead Systems. Изменению подвержены разрешение, видеобитрейт (только постоянный), частота кадров и некий опосредованный текстовый параметр, отвечающий за качество захвата.

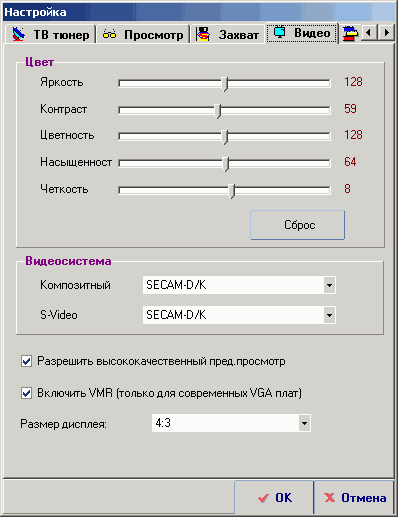

В разделе настроек изображения находятся регулировки параметров яркости, контраста, цветности, насыщенности и четкости, применяемые ко всем каналам одновременно, устанавливаются стандарты цветности для низкочастотных входов, включаются аппаратная DXVA-акселерация (высококачественный предварительный просмотр) и вывод изображения с использованием VMR (Video Mixing Renderer). Кроме того, здесь же выбираются пропорции изображения для аналогового режима (4:3, 16:9, 16:10).

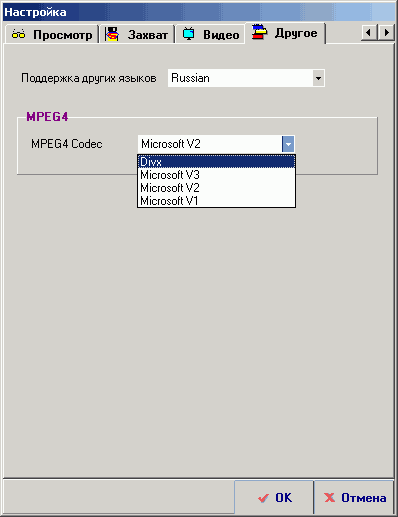

Запись в MPEG4 развитие программы, к сожалению, обошло стороной. Поддерживаются только кодеки от Microsoft и DivX. При этом доступны только основные настройки. Прочие установленные в системе кодеки игнорируются. Выбор кодека доступен в разделе Other наряду с установкой языка интерфейса.

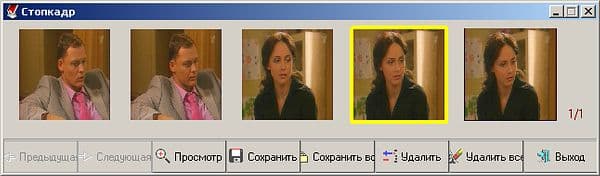

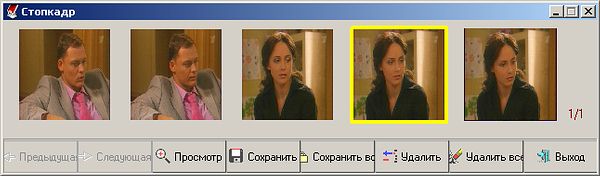

Захват кадров в аналоговом режиме в форматах bmp и jpeg, по-прежнему, осуществляется с разрешением 640×480. Реализована галерея изображений.

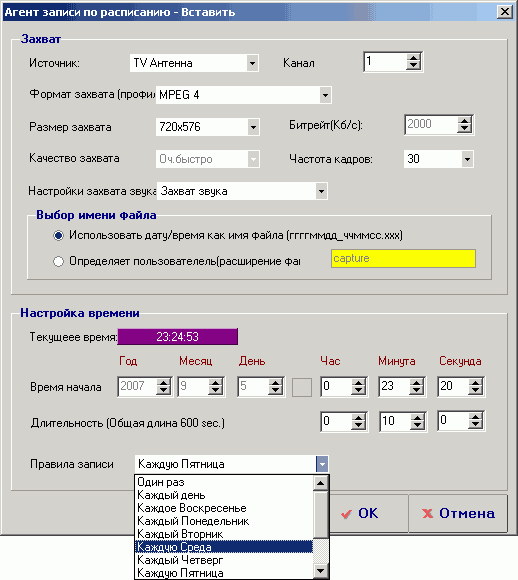

Планировщик способен отключать компьютер после окончания записи только при использовании фирменной технологии SRPO (Schedule-Recording in PC Power-Off Mode), работающей исключительно с режимом Hibernate.

Качество

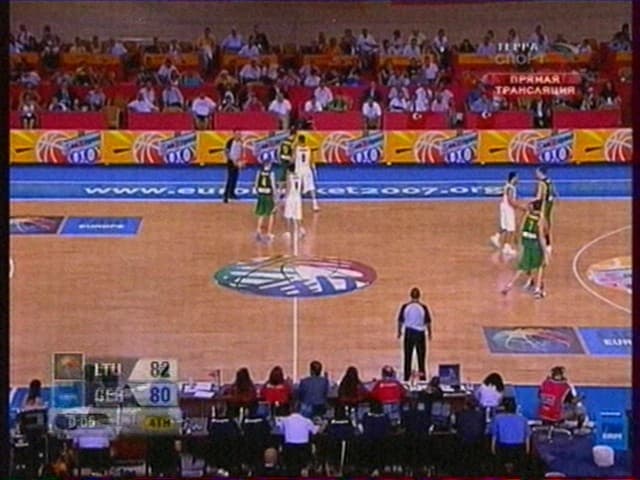

Качество изображения при работе с DVB-T определяется провайдером и может изменяться в диапазоне от низких разрешений с небольшим битрейтом до HDTV.

Рассинхронизации изображения и звука в процессе тестирования отмечено не было.

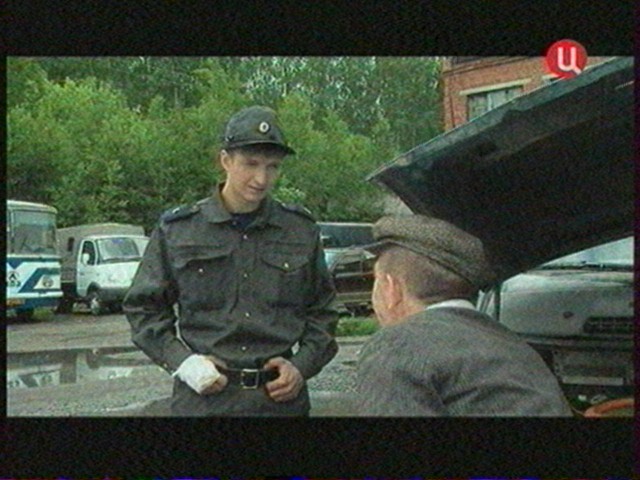

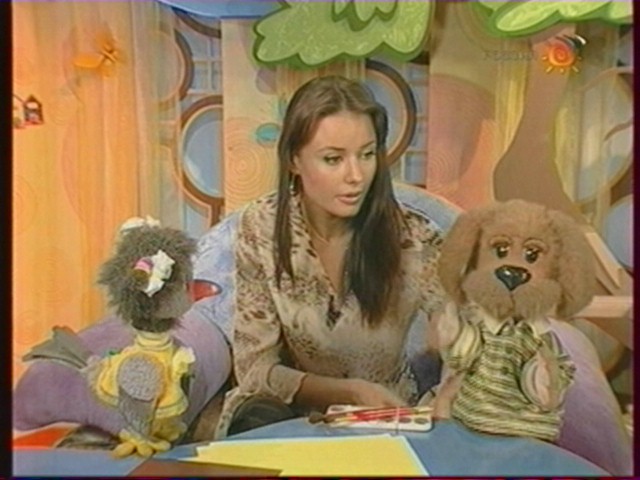

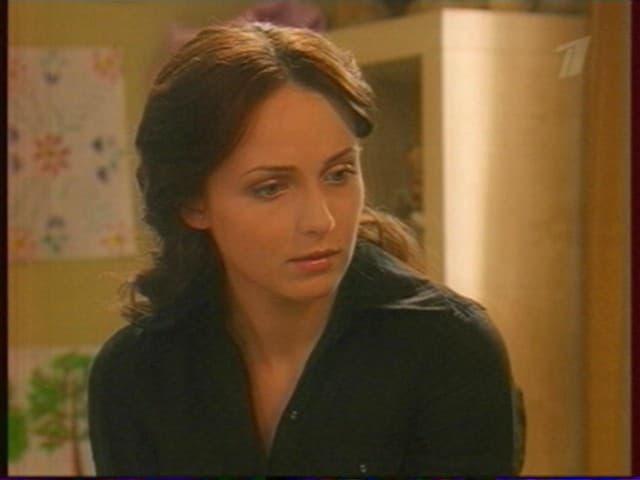

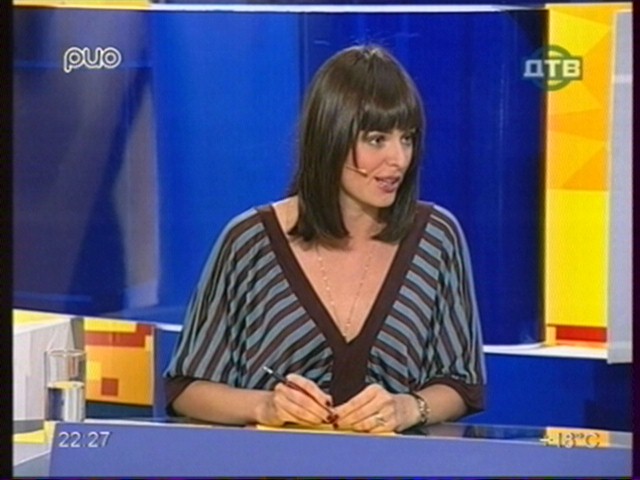

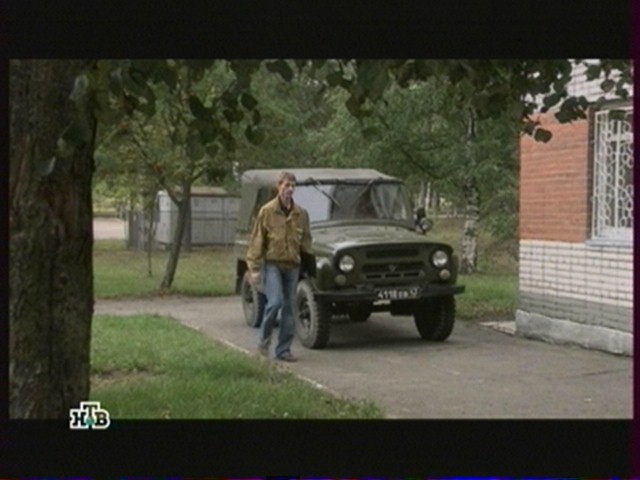

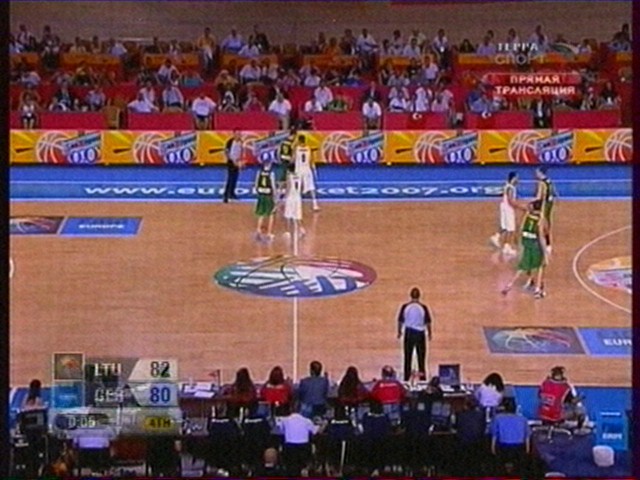

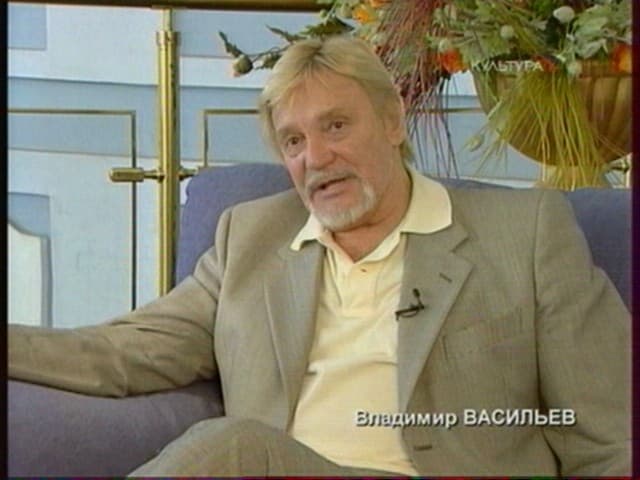

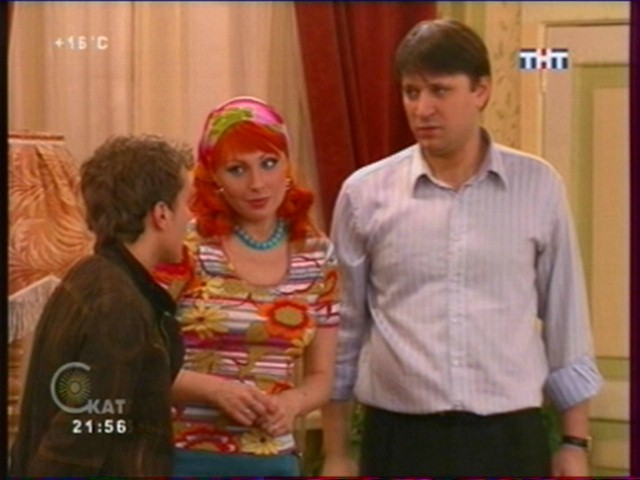

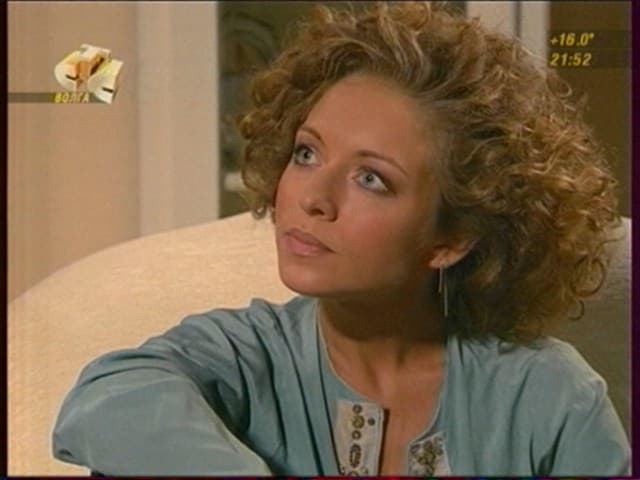

А вот приём аналоговых каналов приятно удивил. Возможно, сказались улучшения в дизайне платы, заявленные сотрудниками производителя во время нашего общения на выставке, но чувствительность аналоговой части PE310 оказалась одной из лучших среди всех побывавших в нашей лаборатории тюнеров с TDA8275AC1. Мелкодисперсный цветовой шум (т. н. «зернистость») проявился только на двух каналах, на остальных тюнер продемонстрировал хорошее качество изображения.

К качеству звука претензий нет, за исключением иногда возникающих щелчков при просмотре во втором окне, отсутствующих при записи. Увы, причину этого явления установить не удалось.

Параметры режима отложенного просмотра Timeshift (640×480, 3000 Кбит/с, постоянный битрейт) не подлежат редактированию, буферный файл находится в пользовательской папке Мои документы.

К разряду мелких, но досадных неудобств относится отсутствие масштабирования (оверскан), компенсирующего краевые артефакты сигнала.

Недостатком посущественнее можно назвать проблемы при работе под 64-разрядной версией Windows Vista. Несмотря на корректную установку драйвера, от программы не удалось добиться ничего, кроме серого экрана, иногда сменяющегося на зелёный. Надеемся, что это будет исправлено выпуском нового драйвера.

FM-тюнер

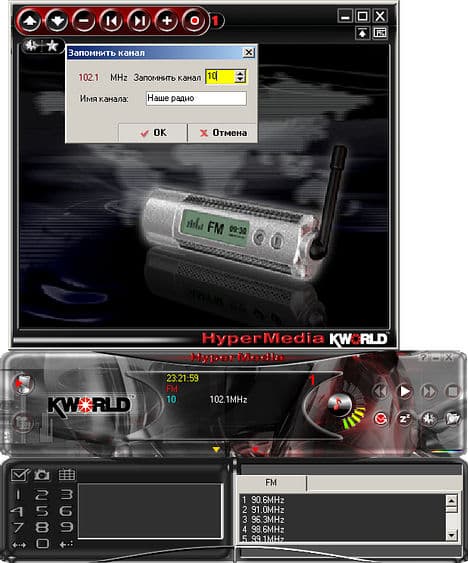

Переключение в режим FM-радио осуществляется той же кнопкой в левой части панели.

Наличие полноценного окна несколько озадачивает, при прослушивании радиостанций можно было обойтись и без подобных ухищрений.

Несмотря на подключение телевизионной антенны, обеспечившее отличное качество приёма, результат автоматического поиска оказался далёк от идеала, половина списка потребовала дополнительного редактирования. Впрочем, это частично компенсируется возможностью ручного добавления.

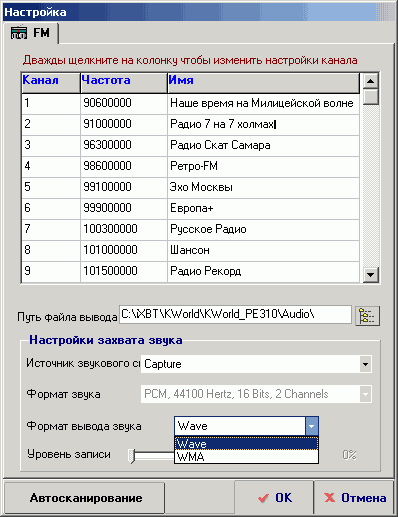

При записи поддерживаются форматы wav и wma с битрейтом 128 кбит/c и частотой дискретизации 44 кГц (скачать 20-секундный фрагмент, wma, 335 КБ).

Пульт ДУ

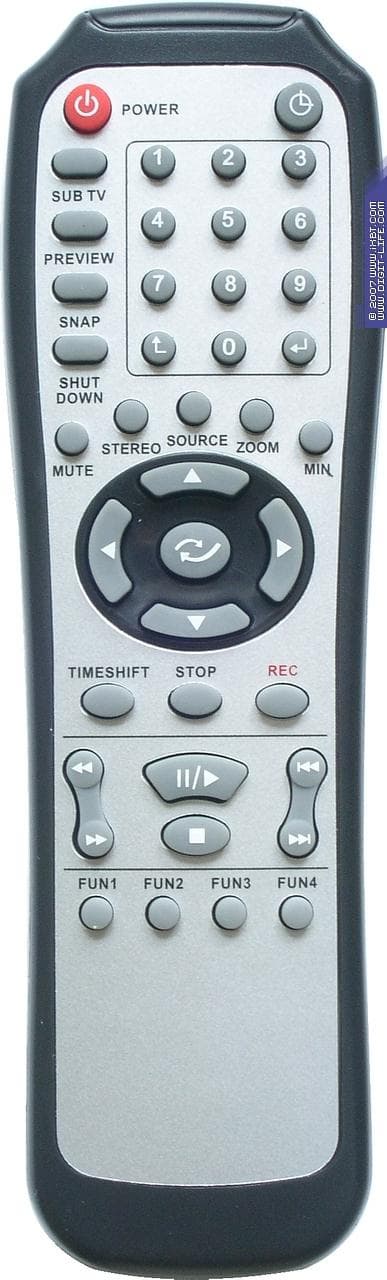

Тюнер комплектуется пультом ДУ, до этого не встречавшимся у других продуктов компании. Расположение кнопок удобно, однако их размер многим может показаться мелковатым, что при большом ходе нажатия нельзя назвать удачным решением. Некоторое недоумение вызывает и логика работы, кнопка PREVIEW приводит к переходу на сайта производителя, тогда как, например, второе окно открывается по кнопке FUN2 (FUN1 отвечает за многоканальный предварительный просмотр, FUN3 — за таймер отключения). Есть над чем поработать. Работает пульт от двух элементов типоразмера AAA.

Выводы

Плюсы

  • Интерфейс PCI-Express
  • Два независимых гибридных приёмника, обеспечивающие возможность одновременного приёма двух каналов
  • Хорошее качество изображения и звука
  • Поддержка всех используемых видео- и аудиостандартов
  • Поддержка декодирования стереозвука
  • Хорошее качество приёма при работе с DVB-T
  • Хорошее качество приёма FM-радиостанций
  • Удобное подключение антенн
  • Эффективная работа поиска каналов в аналоговом режиме
  • Возможность индивидуальной настройки стандарта цветности для каждого канала (в аналоговом режиме)
  • Режим отложенного просмотра Timeshift
  • Настраиваемый многоканальный предварительный просмотр Multiple Channel Preview
  • Поддержка широкоформатных дисплеев
  • Поддержка MPEG4
  • Наличие в комплекте поставки программного кодировщика для работы с мультимедийными интерфейсами Windows MCE/Vista

Минусы

  • Повышенные требования к качеству сигнала в аналоговом режиме
  • Иногда возникающие звуковые артефакты (возможно, зависящие от системной конфигурации)
  • Проблемы с 64-разрядной Windows Vista (возможно, будут исправлены в следующих версиях драйвера)
  • Отсутствие масштабирования
  • Отсутствие поддержки сторонних кодеков при записи
  • Отсутствие поддержки записи в MP3 в FM-режиме
  • Странная логика работы пульта ДУ

Как это ни парадоксально, KWorld PE310 является достаточно интересным устройством. Интерфейс PCI-Express, два независимых приёмника, неплохая для тюнера на базе полупроводниковых ВЧ-блоков Philips TDA9275AC1 чувствительность (на уровне некоторых устройств с конкурирующими микросхемами от Xceive), не хватающее звёзд с неба, но в меру удобное ПО в сочетании с традиционно для продукции этого производителя демократичной ценой ($100 на российском рынке к моменту выхода обзора представляются, всё-таки, несколько завышенной суммой) делают эту модель как минимум достойной внимания.

Средняя текущая цена (количество предложений) Kworld PE310 в московской рознице: Н/Д(0)



Выражаем благодарность компании «KWorld Computer»
за предоставленный на тестирование тюнер





21 сентября 2007 Г.
