TV-тюнер Kworld DVB-T 310U — компактный гибридный price-killer с интерфейсом USB 2.0



Скажи мне, кто твой друг, и я скажу, кто ты.
Пословица

В недавнем обзоре Kworld PVR-TV 300U мы говорили о незаметности присутствия в России продукции тайваньской компании Kworld Computer Co., Ltd. За последние два года в той или иной степени агрессивная политика производителей компьютерных TV-тюнеров стала привычным явлением на нашем рынке. Как водится, начали войну владельцы отечественных брендов, но даже такие гранды, как AVerMedia Technologies Inc., не смогли остаться в стороне. Однако завоёвывать сердца и кошельки можно не только постоянным напоминанием о себе. Реклама рекламой, а покупается часто то, что стоит дешевле. Броское словосочетание «price-killer» прозвучало в частной беседе с представителем одного из известных тайваньских производителей. В заголовок оно вынесено не просто так — разговор шёл непосредственно о предмете этого обзора.

Как известно, на смену аналоговому телевидению в нашей стране должен придти европейский стандарт DVB-T (Digital Video Broadcasting-Terrestrial). Особенности национального всего подразумевают, мягко говоря, неспешные темпы. В частности, в настоящее время вещание в этом формате доступно жителям всего лишь пяти городов (Москва, Санкт-Петербург, Нижний Новгород, Владивосток и Челябинск). Лицензии на подобные услуги получены в некоторых других регионах, тем не менее, приём аналогового сигнала ни в коей мере не потерял своей актуальности. Есть спрос — будет и предложение, что в данном случае автоматически означает появление гибридных компьютерных TV-тюнеров в ассортименте многих производителей.

Появление полупроводниковых селекторов, кроме работы, как с аналоговым, так и с цифровым сигналом, обладающих поддержкой всех существующих стандартов аналогового вещания, компактностью, низким энергопотреблением и относительно невысокой себестоимостью позволило создать гибридные модели, сочетающие небольшие размеры и хорошее качество приёма в обоих режимах. Примером такого подхода является AVerTV Hybrid+FM Cardbus, получивший высокую оценку по результатам тестирования. Однако при всех достоинствах этого тюнера интерфейс PCMCIA, всё-таки, ограничивает сферу применения, в отличие от куда более универсального USB 2.0.

Особенности стандарта DVB-T и его перспективы в России описаны в обзоре Twinhan VisionDTV USB-Ter VP-7041. Кроме того, этой тематике посвящены следующие наши материалы:

Комплект поставки

В отличие от PVR-TV 300U, поставляющегося в блистере, гибридный тюнер, несмотря на свои размеры, упаковывается в полноценную коробку, оформление которой выполнено в традиционных красно-белых тонах с использованием модной в сезоне футбольной темы.

В комплект поставки должны входить:

  • Тюнер
  • Пульт ДУ
  • Переходник-разветвитель 9-pin — 2 RCA (аудиовход) + RCA (видеовход) + S-Video + ИК-датчик пульта ДУ

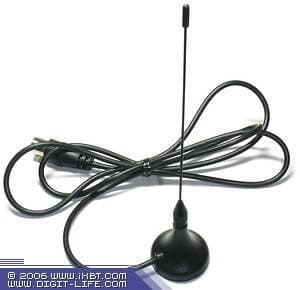

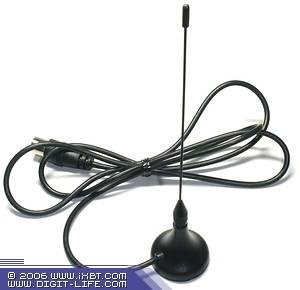

  • DVB-T антенна
  • Удлинительный интерфейсный кабель
  • CD с драйверами и программным обеспечением
  • Руководство по установке
  • Руководство по эксплуатации

В пакет HyperMedia вместе с программой для работы с тюнером входит набор дополнительного ПО от Honest Technology:

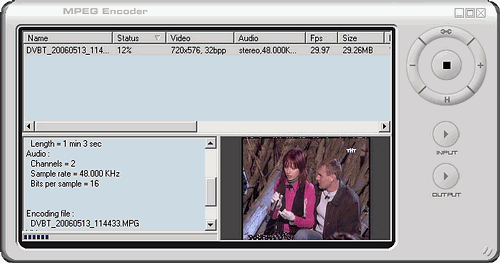

MPEG Encoder 4.0 для конвертирования видеофайлов в MPEG1/2,

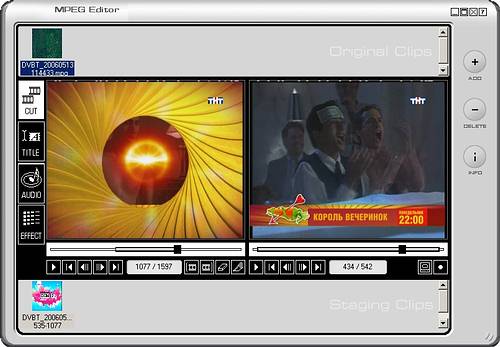

MPEG Editor 4.0 для редактирования видео

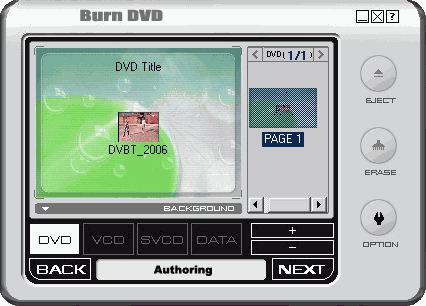

и DVD Maker 3.1 для создания и записи VCD и DVD.

Вызов этих программ осуществляется с помощью кнопок на панели основной программы DTVR.

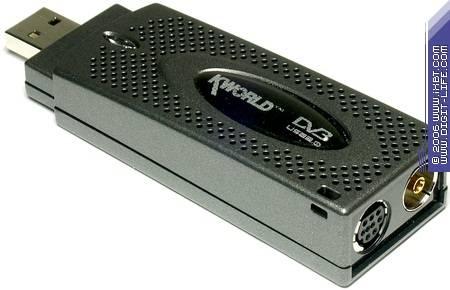

Конструкция и спецификации

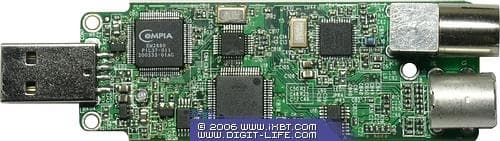

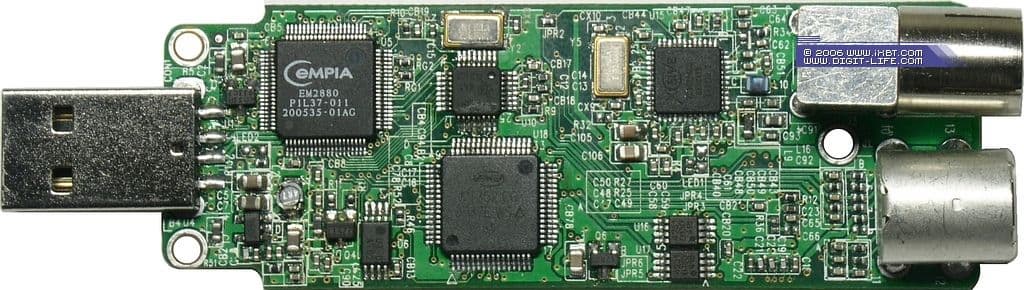

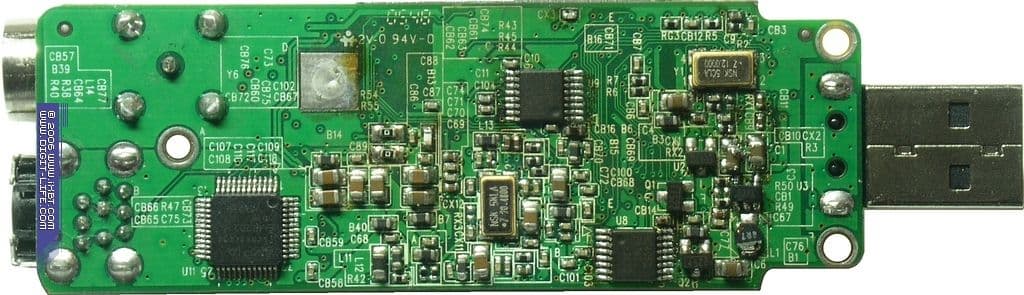

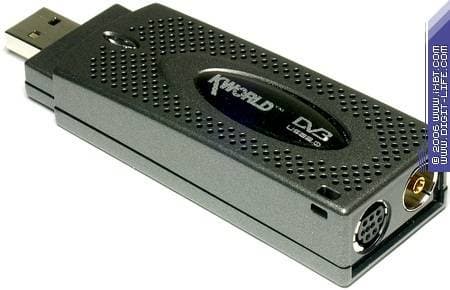

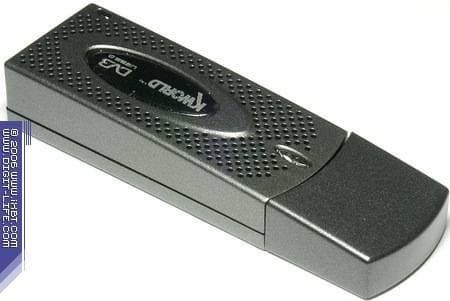

Не мудрствуя лукаво, инженеры Kworld пришли к использованию в аналоговом и гибридном решениях одного и того же корпуса. Перед нами брат-близнец PVR-TV 300U. За исключением надписей в верхней части и отсутствующей у DVB-T 310U подсветки, визуально устройства абсолютно идентичны. Размеры тюнера составляют 105×32×20 мм.

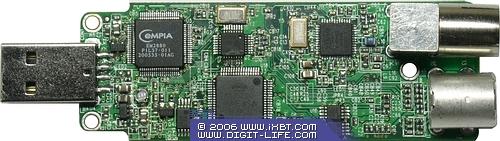

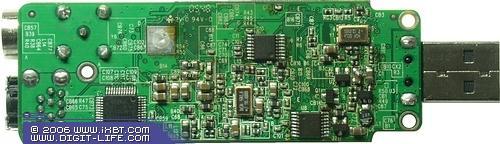

Отличия в схемотехнике обусловлены исключительно наличием цифрового режима.



ВЧ-блок XC3028 производства Xceive Inc отличается от XC2028 возможностью работы в цифровом режиме.

9-битный АЦП TVP5150AM1 от Texas Instruments Incorporated остался тем же, что и PVR-TV 300U.

MT352 производства Zarlink Semiconductor Inc, пожалуй, можно назвать одним из наиболее популярных современных COFDM демодуляторов.

USB 2.0-контроллер EM2880 относится к последней линейке микросхем этого типа, производимых EMPIA Technology Inc. От EM2860 эта микросхема отличается поддержкой DVB-T.

Передача звука реализована при помощи AC'97 кодека EMP202 от той же EMPIA Technology.

Производителем заявлены следующие спецификации:

  • Приём аналогового телевидения в диапазонах 48,25 — 863,25 МГц (PAL) и 55,25 — 855,25 МГц (NTSC)
  • Поддержка всех аналоговых телевизионных стандартов (NTSC M/J, PAL BG/DK/I, PAL M/N, SECAM BG/DK, SECAM L/L')
  • Приём цифрового телевидения в диапазоне 51 — 858 МГц
  • Полоса пропускания для DVB-T — 6 (NTSC), 7/8 (PAL) МГц
  • Автопоиск каналов
  • Поддержка формата 16:9
  • Многоканальный предварительный просмотр
  • Вывод изображения на рабочий стол
  • Поддержка режима отложенного просмотра Time-Shifting

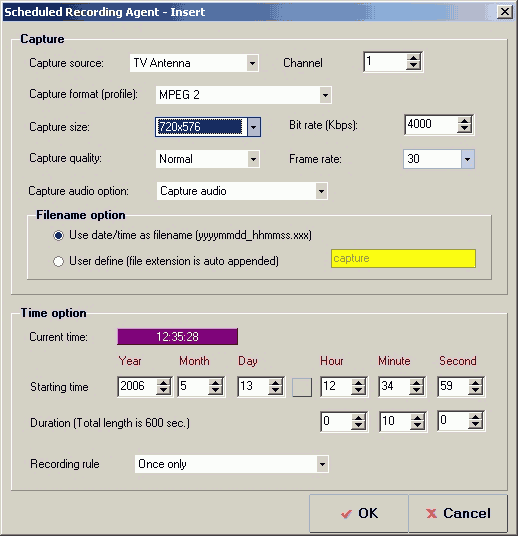

  • Планировщик записи
  • Поддержка записи в форматах MPEG1/2/4 (для MPEG4 используется DivX или Microsoft MPEG4, кодеки в комплект не входят) при работе в аналоговом режиме
  • Поддержка записи транспортного потока при работе в цифровом режиме
  • Захват кадров
  • Режим «Картинка-В-Картинке» (Picture-In-Picture) при воспроизведении файлов
Так же, как у аналоговой модели, наличие драйвера для Windows XP 64x Edition не афишируется.

Поддерживается фирменная технология SRPO (Schedule-Recording in PC Power-Off Mode), позволяющая выводить компьютер только из спящего режима (Hibernate) для записи. Напомним, что в настоящее время подобной возможностью обладают многие программы, независимо от их происхождения. Тем не менее, Kworld рекламирует её с упорством, достойным лучшего применения.

Наличие драйвера для Windows XP 64x Edition не афишируется, однако таковой в дистрибутиве имеется.

Конфигурация тестового компьютера

Работа с DVB-T:
  • Процессор AMD Athlon 64 4000+
  • Материнская плата ASUS A8N SLI Deluxe (чипсет NVIDIA nForce4 SLI)
  • Оперативная память 1 ГБ
  • Видеокарта HIS IceQ RADEON X1600 PRO Turbo
  • Жесткий диск WD Caviar SE WD1600JD 160GB SATA
  • Операционная система Windows XP Professional (SP2) ENG
Работа с аналоговым телевидением:
  • Процессор Athlon 64 3800+ (Socket 939)
  • Системная плата Foxconn WinFast NF4UK8AA-8EKRS (чипсет NVIDIA nForce4 Ultra)
  • Оперативная память 2 ГБ (2×1024 МБ PC3200 Samsung)
  • Видеокарта HIS RADEON X1800XT
  • Звуковая карта Creative Sound Blaster Audigy 2ZS
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8 МБ
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8 МБ
  • DVD ROM Hitachi GD-7500BV
  • DVD ReWriter BENQ DW1640
  • DVD ReWriter NEC ND-3500A
  • Блок питания Thermaltake HPC-420-102 DF
  • Операционная система Windows XP Professional (SP2) ENG

Подключение

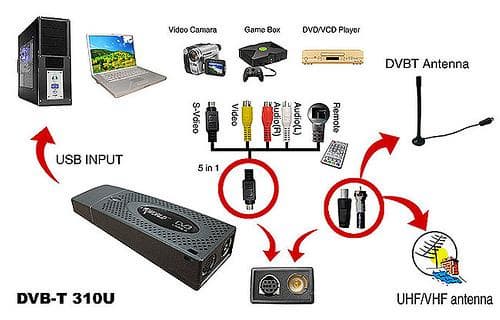

Для подключения антенны используется стандартный IEC-разъём. Внешние устройства подключаются при помощи переходника-разветвителя 9-pin — 2 RCA (аудио) + RCA (видео) + S-Video. На этом же переходнике находится датчик пульта ДУ.

Линейного аудиовыхода тюнер не имеет, звук передаётся только по интерфейсному кабелю.

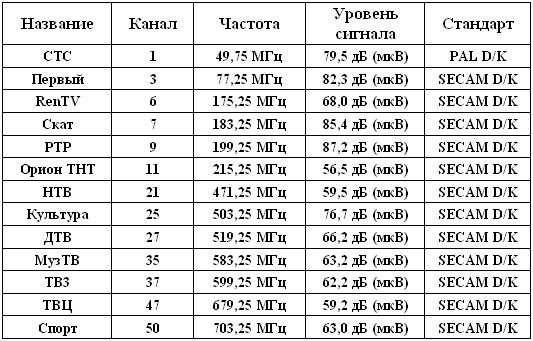

Список эфирных каналов при тестировании

Источником DVB-T сигнала выступал передатчик ООО «ОКТОД», вещающий в тестовом режиме на 34 телевизионном канале. Антенны установлены на мачте высотой 150 м, расположенной в районе Хорошево — Мневники г. Москвы по адресу: ул. Демьяна Бедного, 24. Тестирование проводилось на ул. генерала Глаголева (район станции метро «Октябрьское поле»). Приём осуществлялся на внешнюю антенну из комплекта.

Настройка

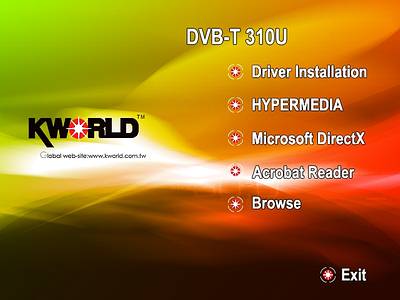

Установочное меню имеет одноуровневую структуру.

После установки получаем в разделе Sound, video and game controllers появляются Kworld DVB-T 310U Hybrid Device и Kworld USB EMP Audio Device.

В системном трее находятся иконки планировщика (его автозагрузка отключается в настройках) и резидентной программы для работы с пультом ДУ.

В процессе тестирования использовались драйвер версии 4.6.208.0 и ПО версии 1.1.0.2.

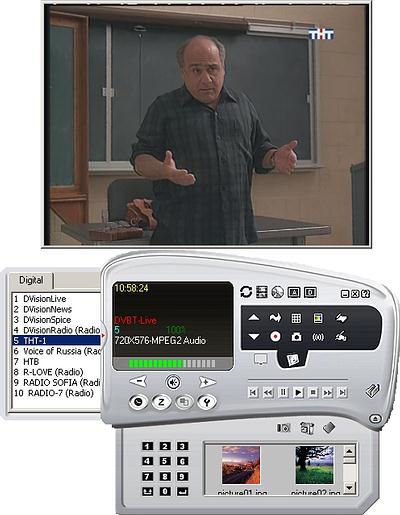

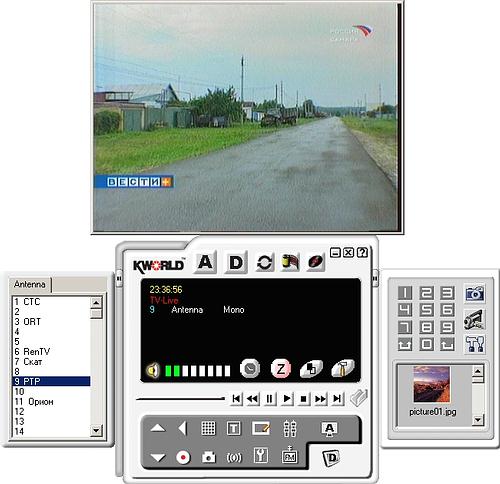

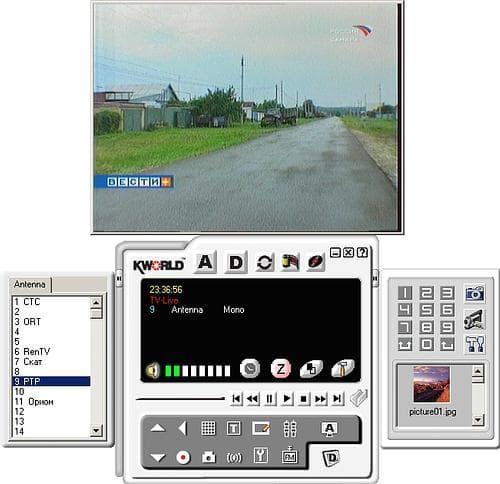

Поддержка цифрового вещания добавила букву D к названию штатной программы для работы с тюнером, превратив TVR в DTVR.

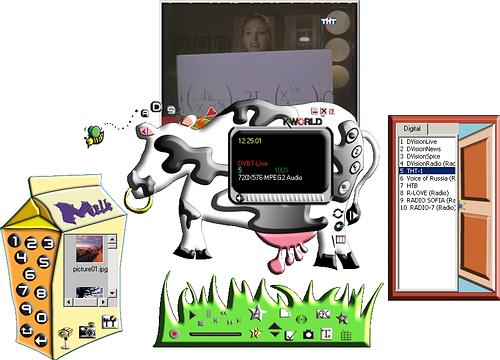

Мы уже критиковали громоздкую панель интерфейса этой программы в процессе знакомства с Kworld NB-TV 220. Со временем в DTVR появилось несколько новых вариантов интерфейса, но ни один из них, к сожалению, не отличается красотой и удобством. Более того, некоторым результатам творческого просветления дизайнеров мог бы позавидовать и Сальвадор Дали.

В результате интерфейс по умолчанию, по-прежнему, является меньшим злом. Хотя, такие вещи, как переключение на следующий по списку канал стрелкой «вниз» (!), мягко говоря, смущают.

Язык интерфейса выбирается при установке автоматически, исходя из региональных настроек системы. К сожалению, на момент тестирования русский вариант имел существенные проблемы с отображением шрифтов, поэтому наиболее оптимальным решением оказалось удаление соответствующего файла из каталога программы.

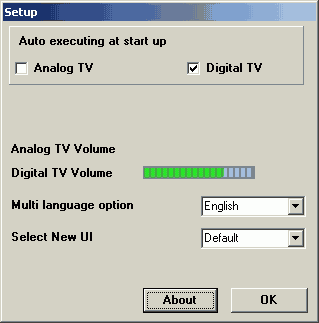

В настройках интерфейса доступны выбор режима при запуске (аналоговый/цифровой/никакого), настройка громкости для выбранного режима, выбор языка и оформления панели управления.

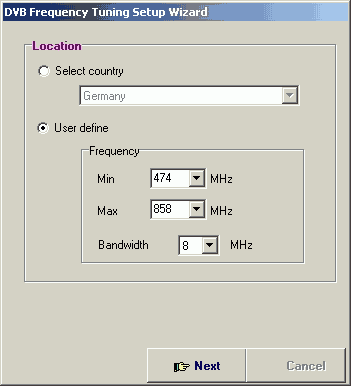

В списке регионов, доступных в меню настройки DVB-T каналов России пока не появилось, так что пришлось прибегнуть к германской сетке. Впрочем, возможен поиск и по заданному диапазону частот.

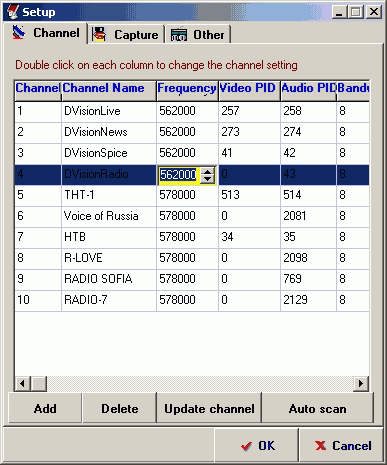

В появившемся списке каналов возможно изменение каждого параметра, в том числе VPID (Video Program Identification) и APID (Audio Program Identification), используемых при передаче нескольких каналов на одной частоте. Ручное добавление каналов также поддерживается.

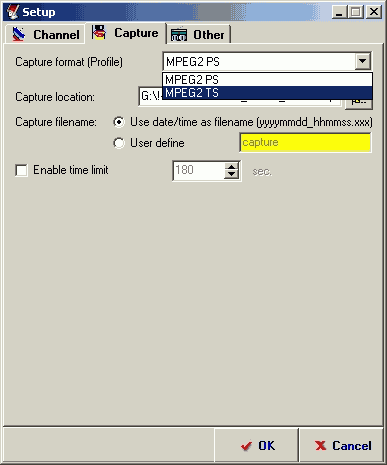

Возможна запись как программного (Program Stream), так и транспортного потока (Transport Stream), содержащего дополнительную сервисную информацию.

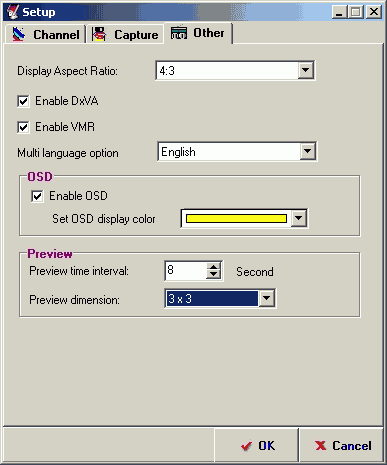

На последней вкладке Other доступны настройки пропорций изображения, включения аппаратной DXVA-акселерации, вывода изображения с использованием VMR (Video Mixing Renderer), размера матрицы и времени переключения каналов в режиме многоканального предварительного просмотра.

Перейдём к аналоговому режиму.

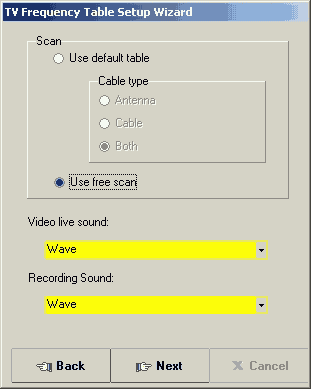

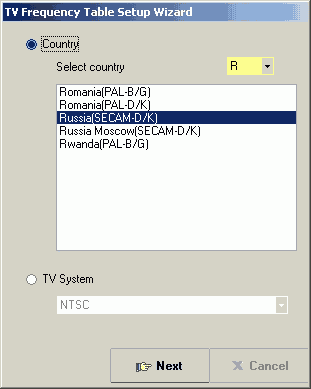

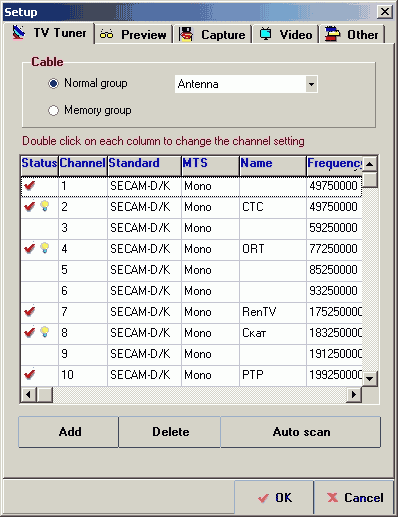

Для начала предлагается выбрать страну или предпочитаемый стандарт цветности.

Поиск каналов возможен не только по антенному/кабельному диапазонам, но и по частоте. В этом же разделе находится выбор звуковых линий для просмотра и записи.

Результат автоматического поиска каналов заставляет вспомнить PVR-TV 300U. Полностью повторилась ситуация с приличным временем поиска и пропуск трёх каналов с хорошим уровнем сигнала. Как и в предыдущий раз, спасает положение возможность ручной установки пропущенных каналов.

Редактирование списка частот, экспорт и импорт полученных результатов в данном случае отсутствуют.

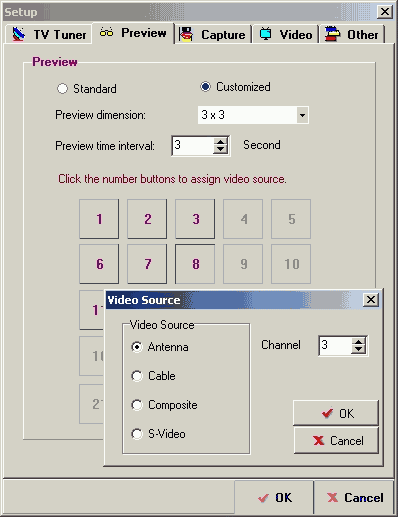

Настройки многоканального предварительного просмотра включают в себя выбор размера матрицы (до 25 ячеек) и присвоение каждой ячейке индивидуального источника, в качестве которого может использоваться как аналоговый телевизионный канал, так и оба видеовхода (!).

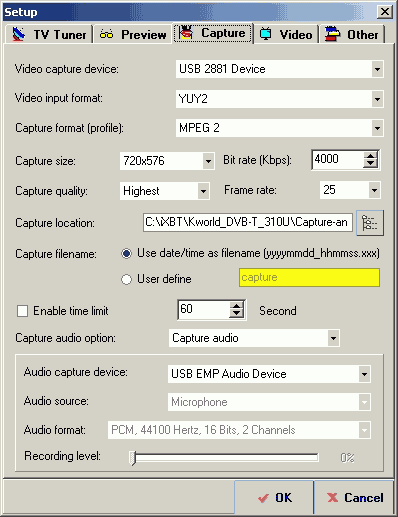

При захвате в MPEG2 используется кодек от Honest Technology, имеющий худшее качество, нежели популярные среди производителей компьютерных тюнеров первого эшелона кодеки от InterVideo, CyberLink или Ulead Systems. Доступны изменения разрешения, частоты кадров, битрейта и несколько значений малопонятного параметра Качество захвата. Запись в MPEG4 возможна с кодеками от Microsoft или DivX с отображением только основных настроек.

Как и у аналоговой модели, при работе в режиме отложенного просмотра Time-Shifting зафиксированы разрешение 352×288 и битрейт 4000 Кбит/с. При этом буферный файл размикшируется на аудио- и видеосоставляющие.

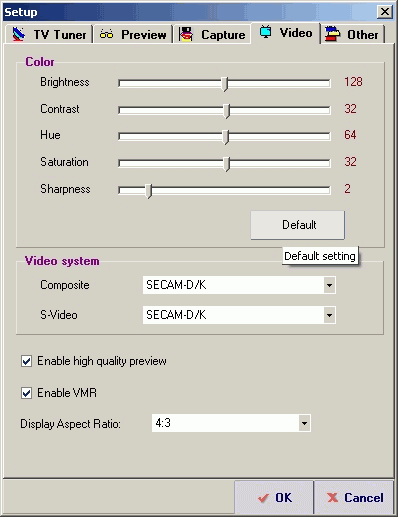

Видеонастройки стандартны — яркость, контраст, цветность, насыщенность, резкость. В этом же разделе находятся выбор стандарта цветности для каждого видеовхода, включение режима Video Mixing Rendering и настройка соотношения сторон (свободное, 4:3, 16:9).

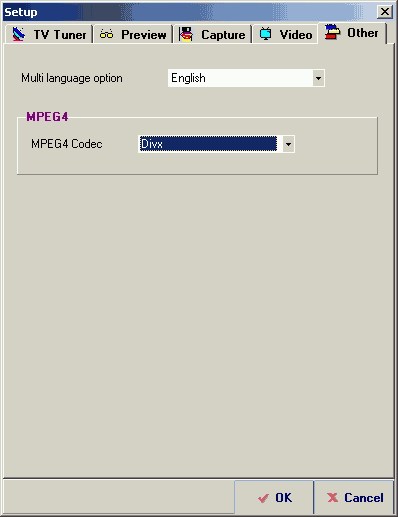

На последней вкладке доступны выбор языка и кодека для записи в MPEG4. Напоминаем, что программа работает только с кодеками от Microsoft и DivX.

Дополнительные возможности

Реализация галерея захваченных изображений полностью аналогична таковой у остальных моделей от Kworld. Захват кадров в аналоговом режиме осуществляется с разрешением 640×480.

Для перехода в спящий режим после окончания записи необходимо активировать чекбокс Enable Power-off schedule recording mode (Power-off after every recording) в настройках планировщика. Следует обратить внимание на то, что при отключенном в настройках управления питанием компьютера спящем режиме этих опций в интерфейсе просто не появляется.

При запланированной записи DVB-T каналов опции программного сжатия становятся неактивными.

В некоторых программных возможностях DVB-T 310U уступает PVR-TV 300U, в частности, отсутствует вывод изображения на поверхность рабочего стола. С другой стороны, программа DTVR имеет возможность сворачивания интерфейсной панели отдельно от окна видеоизображения и сведённую к минимуму рамку вокруг последнего.

Качество

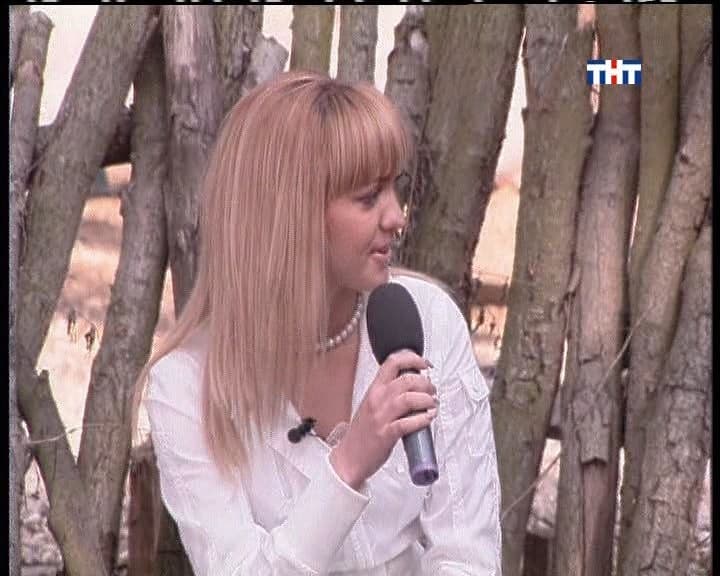

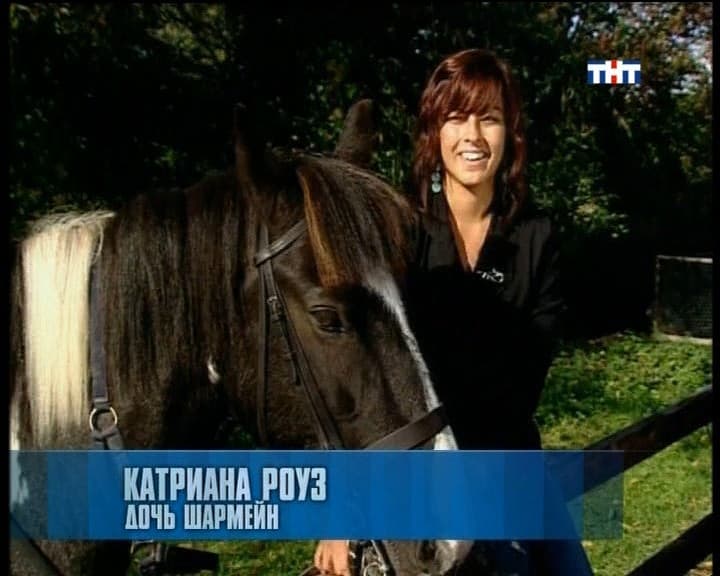

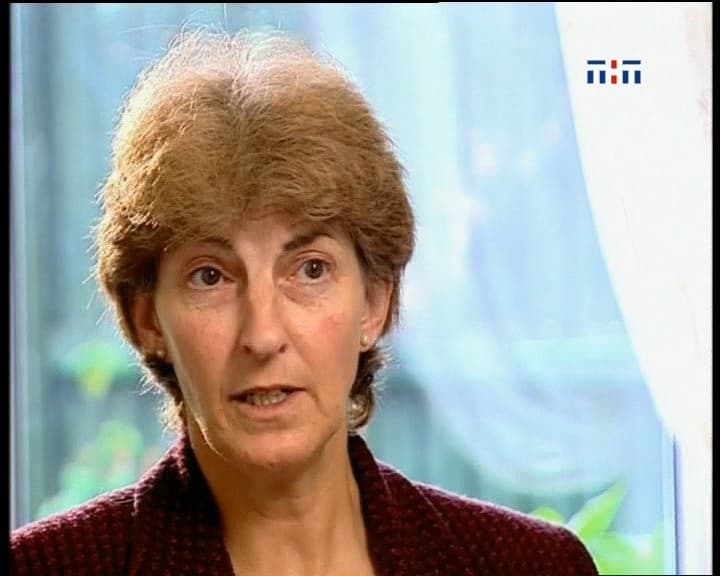

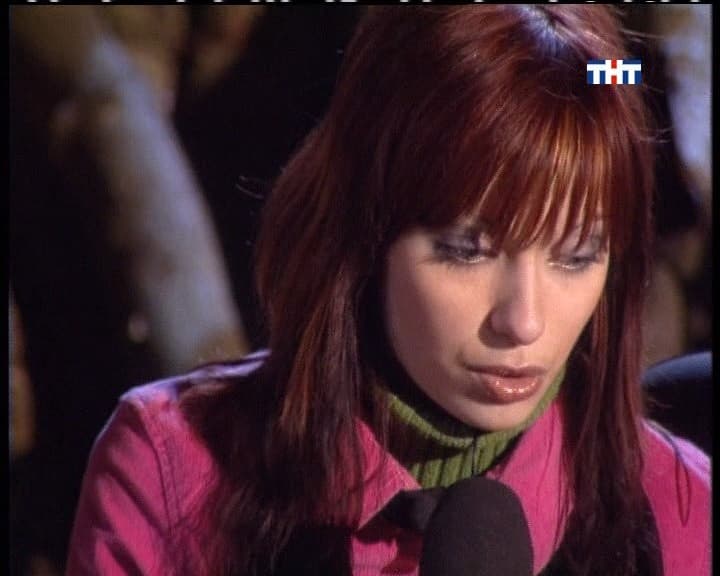

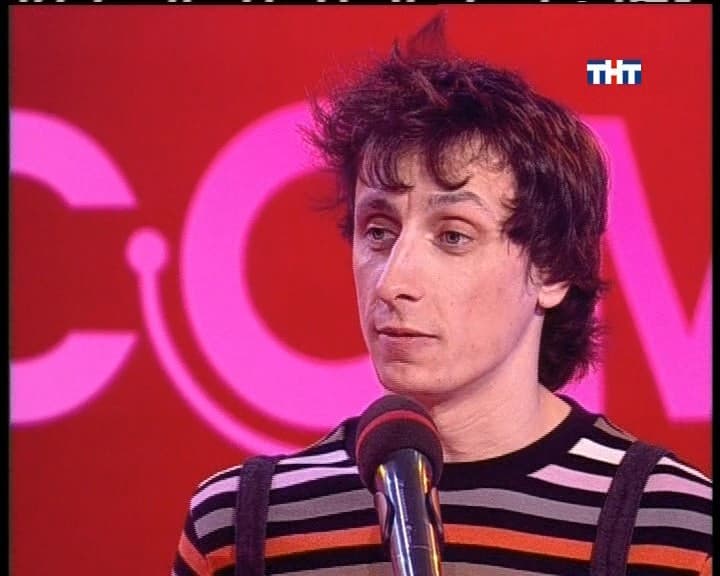

Приём каналов у этой модели в цифровом режиме заслуживает дополнительных пояснений. Несмотря на индикацию на панели, обещающую качество сигнала на уровне 100% (!), временами наблюдались артефакты приёма, выражающиеся в эффекте «рассыпания» картинки. Ни один из протестированных до этого тюнеров в этих условиях подобного себе не позволял. Впрочем, используемая при тестировании антенна позволяет надеяться на хороший приём в менее экстремальных условиях эксплуатации.

Стандарт DVB-T позволяет транслировать передачи с максимальными битрейтами и разрешениями, позволяющими реализацию телевидения высокой чёткости (1080i/720p). В настоящее время ООО «ОКТОД» транслирует канал ТНТ с общим постоянным битрейтом 3800 кбит/с, параметры звука при этом составляют 64 Кбит/с, 48 кГц.

Записанный видеофрагмент продолжительностью 5 секунд доступен по следующей ссылке.

Рассинхронизации изображения и звука в процессе тестирования отмечено не было.

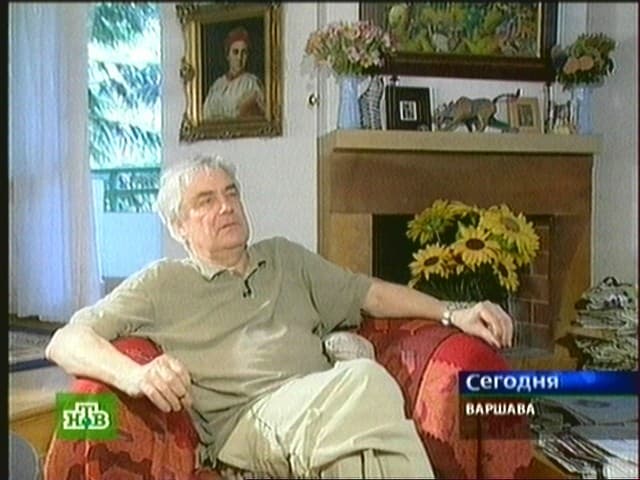

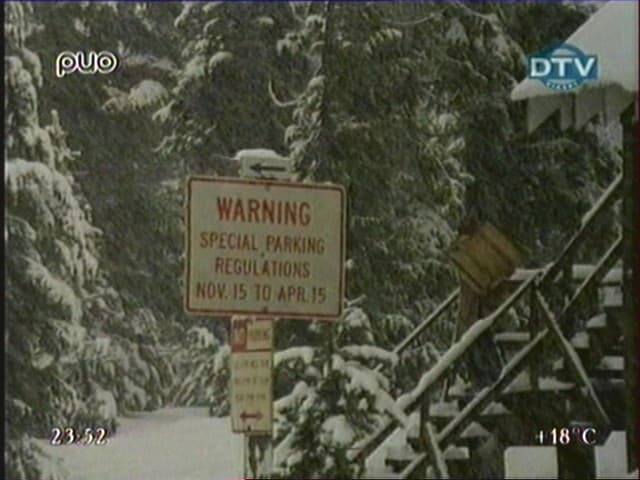

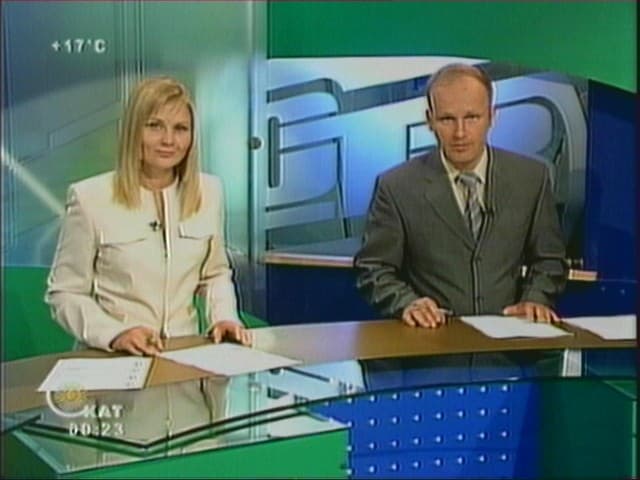

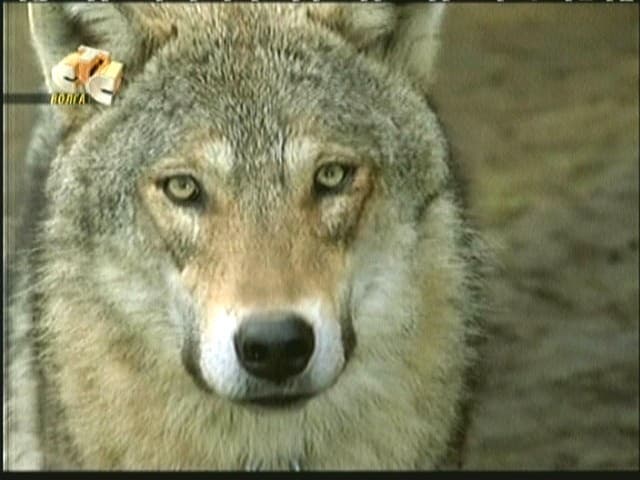

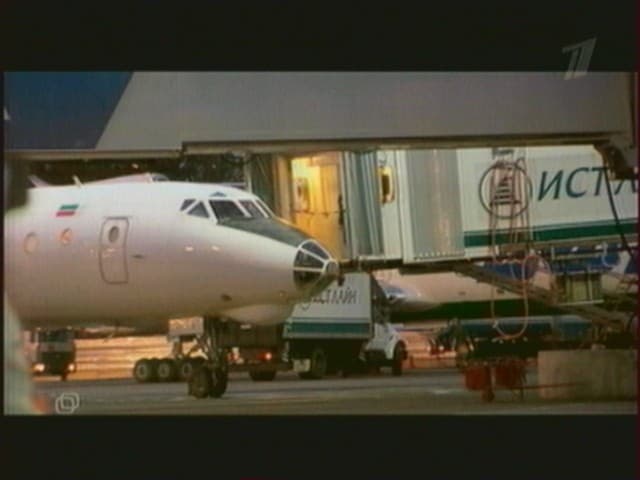

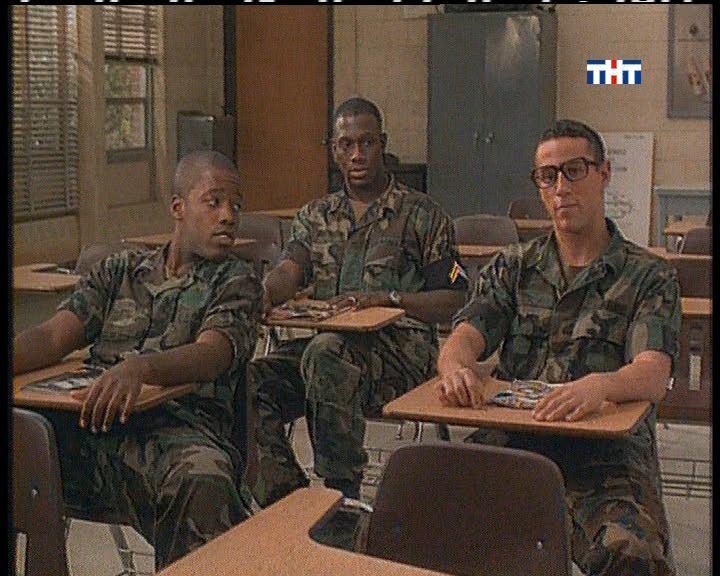

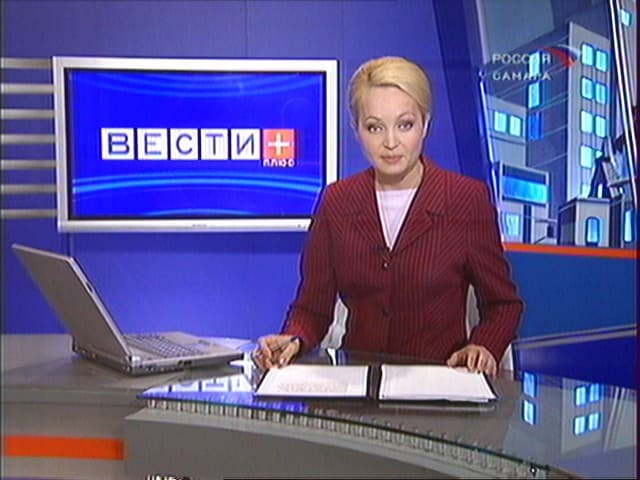

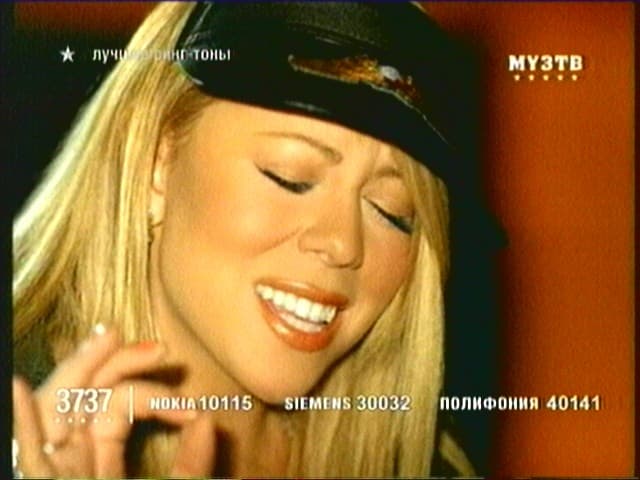

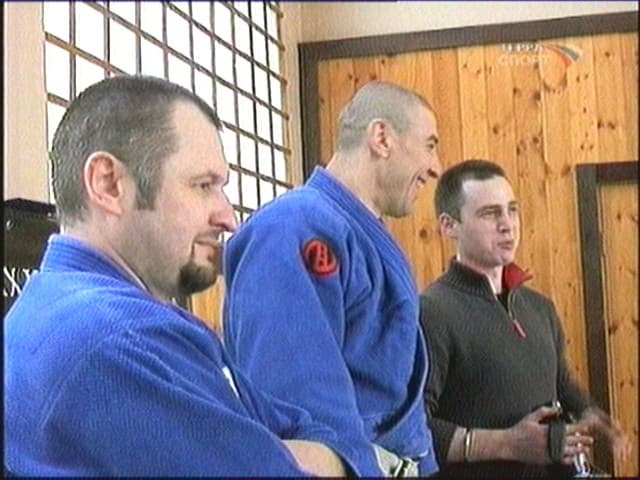

Качество приёма в аналоговом режиме находится на относительно хорошем уровне. Как и у PVR-TV 300U, ярко выраженного мелкодисперсного цветового шума и заметных помех не наблюдалось. Используемый АЦП обеспечивает хорошее качество изображения. Фирменной особенностью ПО от Kworld является алгоритм деинтерлейсинга, заметно снижающий чёткость изображения при работе с аналоговыми каналами.

В программе DTVR предусмотрена индивидуальная установка стандарта цветности для каждого канала, однако реализованное в АЦП от TI автоопределение позволяет обойтись без изменения настроек.

Работа в аналоговом режиме возможна при помощи альтернативных программ. Цифровой режим полностью поддерживается мультимедийным интерфейсом Windows XP Media Center Edition.

Проблем с работой режима отложенного просмотра на звуковых картах семейства Creative Audigy в процессе тестирования замечено не было.

Качество звука, в целом, находится на хорошем уровне. Рассматриваемое устройство, как и PVR-TV 300U, не обладает возможностью декодирования стереозвука.

Несмотря на увеличившееся по сравнению с аналоговой моделью количество теплообразующих элементов, нагрев при работе тюнера нельзя назвать критичным.

К сожалению, наш образец не был укомплектован пультом ДУ. Впрочем, наличие каких-либо достойных отдельного упоминания нюансов работы с пультом представляется крайне маловероятным. Отметим, разве что, заявленную возможность дистанционного отключения компьютера.

Выводы

Плюсы

  • Поддержка всех используемых форматов аналогового телевидения
  • Поддержка DVB-T
  • Относительно неплохое качество приёма как в цифровом, так и в аналогом режиме
  • Хорошее качество изображения и звука
  • Отсутствие необходимости во внешнем питании
  • Поддержка всех используемых видео- и аудиостандартов
  • Малые габариты и вес
  • Наличие пульта ДУ в комплекте поставки
  • Индивидуальная настройка стандарта цветности для каждого канала, корректное автоопределение
  • Режим отложенного просмотра Time-Shifting
  • Многоканальный предварительный просмотр
  • Режим «Картинка-В-Картинке» (Picture-In-Picture) при воспроизведении файлов
  • Русскоязычный интерфейс программы
  • Возможность захвата с аналоговых источников
  • Настраиваемый режим предварительного просмотра
  • Поддержка MPEG4
  • Наличие дополнительного ПО в комплекте поставки
  • Поддержка Windows XP Media Center Edition при работе в цифровом режиме.
  • Поддержка Windows XP 64x Edition

Минусы

  • Отсутствие декодирования стереозвука
  • Не очень удачно реализованный автопоиск аналоговых каналов
  • Отсутствие поддержки сторонних кодеков (кроме Microsoft MPEG4 и DivX) при записи
  • Странные параметры режима отложенного просмотра без возможности редактирования

Рынок компактных гибридных решений с интерфейсом USB 2.0 в настоящее время находится в стадии становления. Далеко не все основные производители успели представить подобные модели, в связи с чем, ассортимент российских дистрибьюторов оставляет желать много лучшего. В такой парадоксальной ситуации Kworld DVB-T 310U, несмотря на отдельные недостатки, находится в существенно более выигрышном положении, нежели его аналоговый собрат. Не стоит забывать и о вынесенном в заголовок обзора определении. Розничная стоимость этого устройства может стать хорошим аргументом при покупке.

Средняя текущая цена (количество предложений) Kworld DVB-T 310U в московской рознице: Н/Д(0)



Тюнер предоставлен PR агенством «2L»





13 июля 2006 Г.
