Гибридный TV- и FM-тюнер AVerTV Hybrid Express (A577)


Переход на интерфейс Express Card без жертв и разрушений



Без примера ничему не выучишься.
Ян Амос Каменский

Тайваньская компания AVerMedia Technologies Inc. занимает одно из ведущих мест в мировой индустрии компьютерных TV-тюнеров. Поэтому нет ничего удивительного в том, что смена основного интерфейса, используемого в ноутбуках для подключения дополнительных устройств, с заслуженного PCMCIA на Express Card не могла остаться без внимания. Интерфейс был представлен в феврале 2003 года, в 2004 году начали появляться первые устройства, однако тюнеры задержались ещё на 3 года. По сравнению с PCMCIA устройства с поддержкой Express Card отличаются большей миниатюрностью и эргономичностью. Это связано как с уменьшением ширины и длины на 2 см и 1 см соответственно, так и с уменьшением количества контактов с 68 до 26 штук. К тому же, должно снизиться энергопотребление и тепловыделение. На данный момент стандарт предусматривает два варианта разъёмов шириной 54 и 34 миллиметра, причем последний имеет обратную совместимость. Рассматриваемый в этом материале тюнер относится ко второму типу. Впервые с новинками нам довелось познакомиться на Computex'2007, о чём было рассказано в соответствующем репортаже. К чести производителя поставки в Россию начались уже тогда.

Комплект поставки

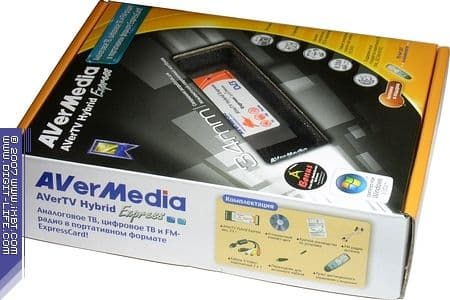

В силу компактных размеров самого устройства размеры коробки, оформленной в фирменной чёрно-оранжевой цветовой гамме, невелики. Приятное впечатление оставляет неиспользуемое в последних продуктах прозрачное окно, демонстрирующее любопытному взгляду сам тюнер.

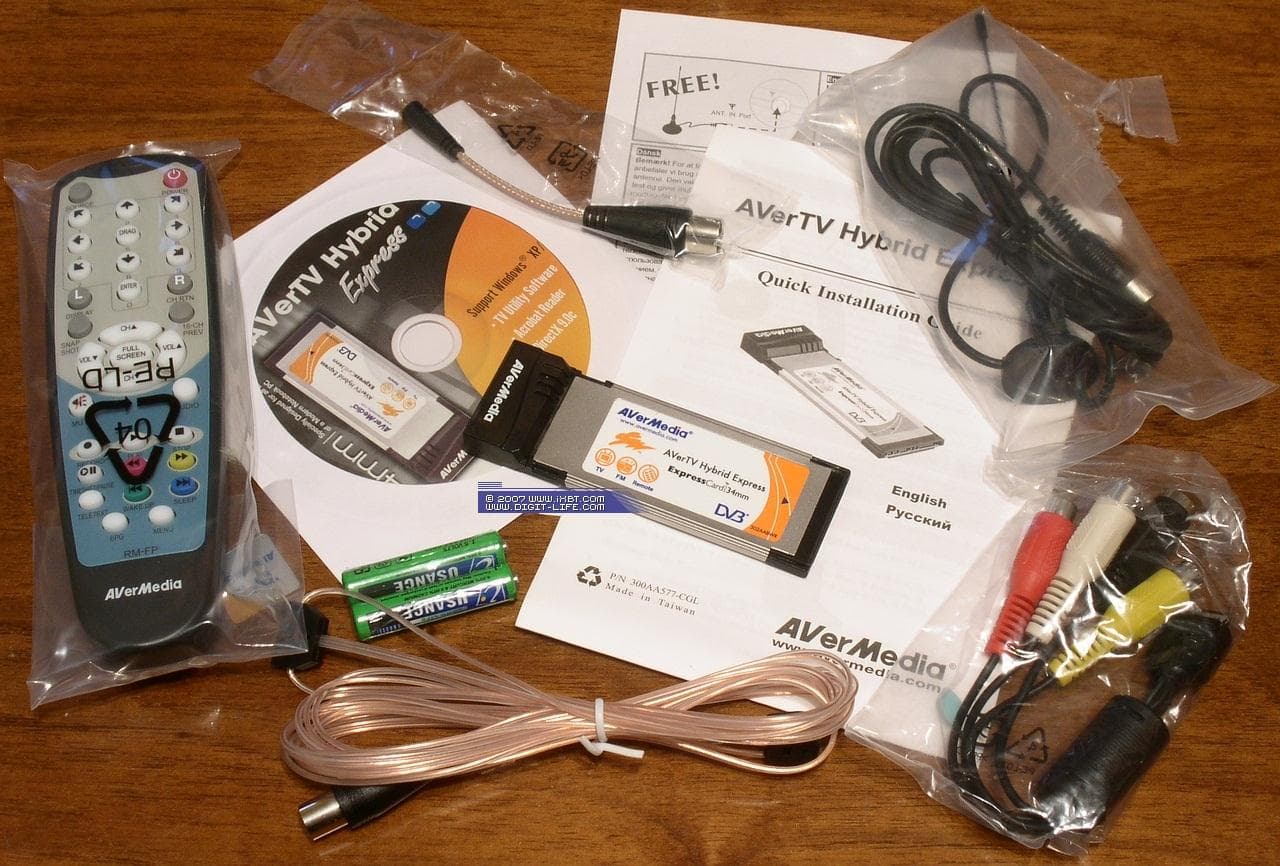

Комплект поставки содержит всё необходимое:

  • Тюнер
  • Пульт ДУ
  • Переходник для подключения антенны с разъемом IEC
  • DVB-T антенна
  • FM-антенна
  • CD с драйверами и программным обеспечением
  • Краткое руководство по установке тюнера на русском языке
  • Наклейка с логотипом компании

Наклейка, в качестве бонуса бесплатно предлагающая AVer MediaCenter, подробно описанный в обзоре AVerTV Duo Hybrid PCI-E, лукавит, мелким шрифтом отправляя на сайт производителя для скачивания этой мультимедийной оболочки.

Конструкция и спецификации

Производителем заявлены следующие возможности:

  • Поддержка цифрового вещания в формате DVB-T
  • Автоматическое определение стандарта вещания для канала( PAL/SECAM)
  • Электронная программа передач (EPG)
  • 16-канальный предварительный просмотр
  • Быстрый поиск и переключение каналов
  • Точная настройка каналов
  • Группировка любимых каналов
  • Полностью изменяемый размер ТВ экрана (от 1/4 до полного экрана)
  • Сортировка (переназначение) каналов
  • Сдвиг во времени TimeShift
  • Функция масштабирования Overscan
  • Планировщик (единовременный/регулярный режим)
  • Бесшумная запись (отключение звука во время записи)
  • Захват кадров (один кадр/последовательность кадров)
  • Функции «Картинка в картинке»/«Картинка вне картинки» (PIP/POP)
  • Улучшенное качество изображения
  • Регулировка цвета для каждого канала
  • Поддержка HDTV (1080i/720p) в цифровом режиме
  • Вывод компьютера из режимов Standby и Hibernate для записи
  • Поддержка всех аналоговых (NTSC/PAL/SECAM) стандартов с декодированием стереозвука
  • Поддержка записи в MPEG1/2/4 (для MPEG4 используются сторонние кодеки)
  • Поддержка видеорежимов 4:3 и 16:9
  • Поддержка Windows Windows 2000/ XP/XP MCE 2005/Vista (32- и 64-разрядных версий)

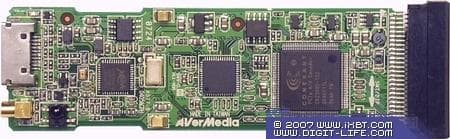

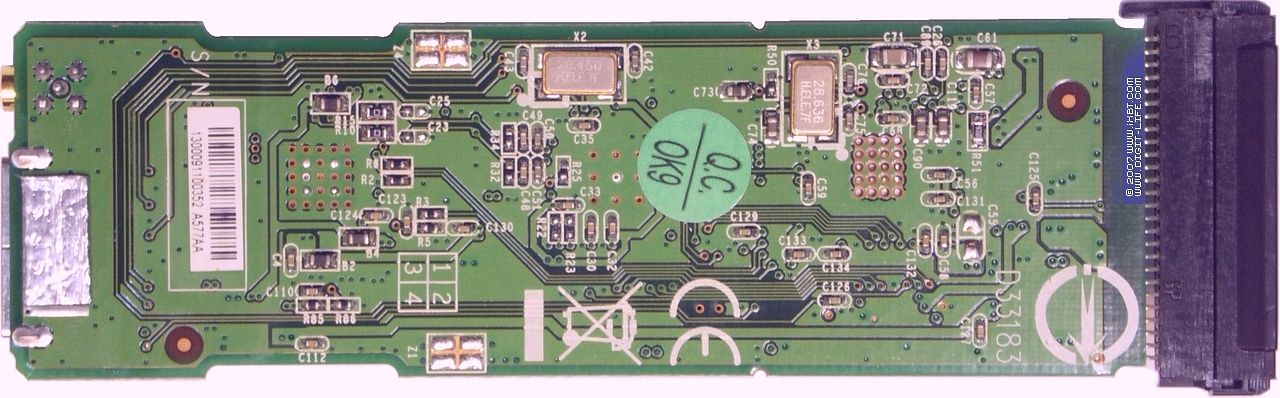

Вскрытие тюнера оказалось сложной задачей, устройство явно не предназначено для подобных экспериментов. Впрочем, пострадавший товарный вид можно считать приемлемой платой за близкое знакомство с элементной базой.

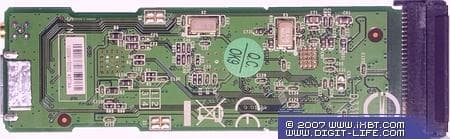

В AVerTV Hybrid Express используется гибридный ВЧ-блок XC3028, разработанный калифорнийской компанией Xceive Inc.. В отличие от знакомого нам по предудщим продуктам компании европейского варианта XC3018, не поддерживающего вещание в NTSC, этот приёмник является мультистандартным.

COFDM (Coded Orthogonal Frequency Division Multiplexing) демодуляторы производства Afa Technology (в нашем случае AF9013-N1) нам пока ещё не встречались.

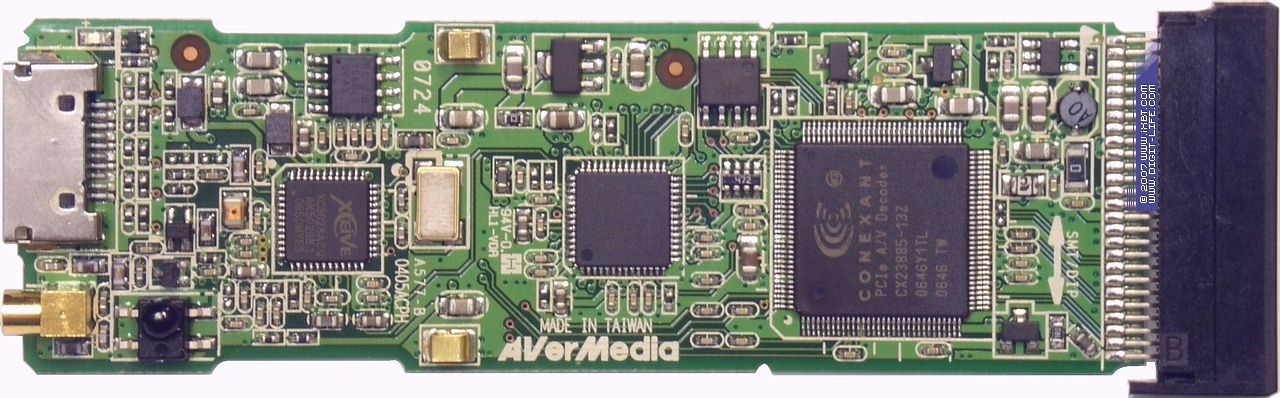

Аналогово-цифровое преобразование осуществляет 10-битный АЦП Conexant CX23885, знакомый нам по PCI-Express тюнерам на базе эталонного дизайна Sonora. Несмотря на возможность работы с компонентным сигналом, реализованной в некоторых моделях, у AVerTV Hybrid Express эта возможность отсутствует. Во всяком случае, штатный переходник из комплекта такого подключения не предусматривает, и выбора соответствующего варианта драйвер не предоставляет.

Обращает на себя внимание ИК-датчик, установленный в плоскости платы. Логичное решение, учитывая компактный размер самого устройства.

Конфигурация тестового компьютера

Ноутбук Acer Extensa 5620

  • Intel Core 2 Duo Processor T5250 (1,5 ГГц/2 МБ/667 МГц)
  • Чипсет Intel 945 GM Express
  • Intel Media Accelerator X3100
  • HDD 160 ГБ (5400 об/мин)
  • 1 ГБ DDR2

Операционные системы Windows XP Professional (SP2) ENG и Windows Vista Ultimate (64-разрядная версия) RUS

Список эфирных каналов при тестировании


Название Канал Частота Уровень сигнала Стандарт
СТС 1 49.75 МГц 79.5 дБ (мкВ) SECAM D/K
Первый 3 77.25 МГц 82.3 дБ (мкВ) SECAM D/K
RenTV 6 175.75 МГц 68.0 дБ (мкВ) SECAM D/K
Скат ТНТ 7 183.25 МГц 85.4 дБ (мкВ) SECAM D/K
РТР 9 199.25 МГц 87.2 дБ (мкВ) SECAM D/K
Домашний 11 215.25 МГц 56.5 дБ (мкВ) SECAM D/K
НТВ 21 471.25 МГц 59.5 дБ (мкВ) SECAM D/K
5 канал 23 487.25 МГц 62.5 дБ (мкВ) SECAM D/K
Культура 25 503.25 МГц 76.7 дБ (мкВ) SECAM D/K
ДТВ 27 519.25 МГц 66.2 дБ (мкВ) SECAM D/K
МузТВ 35 583.25 МГц 63.2 дБ (мкВ) SECAM D/K
ТВ3 37 599.25 МГц 62.2 дБ (мкВ) SECAM D/K
ТВЦ 47 679.25 МГц 59.2 дБ (мкВ) SECAM D/K
Спорт 50 703.25 МГц 63.0 дБ (мкВ) SECAM D/K

Подключение

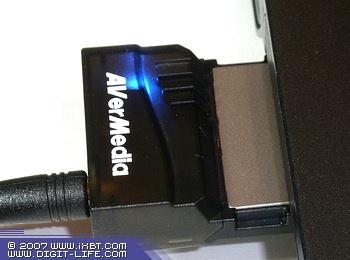

В отличие от тюнеров с интерфейсом PCMCIA, Hybrid Express не умещается в разъёме полностью, часть корпуса остаётся снаружи.

Фиксацию устройства обычным нажатием для подключения-отключения также нельзя назвать очень удобной, но с этим, похоже, придётся смириться.

Коммутация полностью повторяет схему подключения у AVerTV Hybrid+FM Volar. Тюнер также имеет один (!) антенный разъём, что в сочетании с возможностями приёма аналоговых каналов, DVB-T каналов и FM-радиостанций в случае кабельного аналогового и эфирного цифрового вещания может создать определённые неудобства. Впрочем, пользователи, имеющие возможность приёма во всех режимах на коллективную или индивидуальную антенну, с подобными затруднениями не столкнутся. В этом случае приём FM-радиостанций на одну антенну с телеканалами можно отнести и к достоинствам.

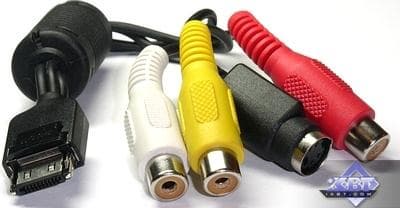

Знакомый нам по тому же Hybrid+FM Volar и PCMCIA-тюнерам компании переходник-разветвитель, подключаемый к разъёму на передней панели, имеет полный комплект стандартных видео- и аудиоконнекторов (S-Video + RCA видео + 2 RCA аудио) за исключением вышеупомянутых компонентных.

Прилагаемая FM-антенна представляет собой стандартный диполь, в силу особенностей подключения выделяясь только IEC разъёмом.

Звук передаётся посредством интерфейса.

Настройка

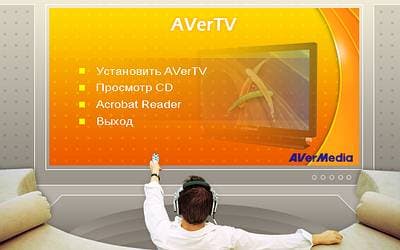

Одноуровневое установочное меню позволяет установить программу и драйвер (выбор осуществляется непосредственно при установке) без каких бы то ни было проблем.

После установки в разделе Sound, video and game controllers появляется устройство AVerMedia A577 ExpressCard Hybrid DVB-T.

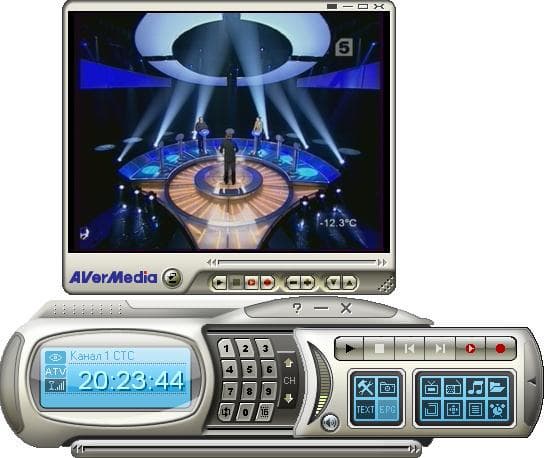

В системном трее можно обнаружить иконку резидентной программы Quick TV, отвечающей за работу планировщика и пульта ДУ.

При тестировании использовались драйвер 1.12.0.60 и программа AVerTV версии 6.2.1 [07061401].

Локализация программы претензий не вызывает, тем не менее любителям английского языка напоминаем о возможности удаления файлов rcrus.lng и rcrus.dll из Program Files\AVerTV 6.0\config\lang.

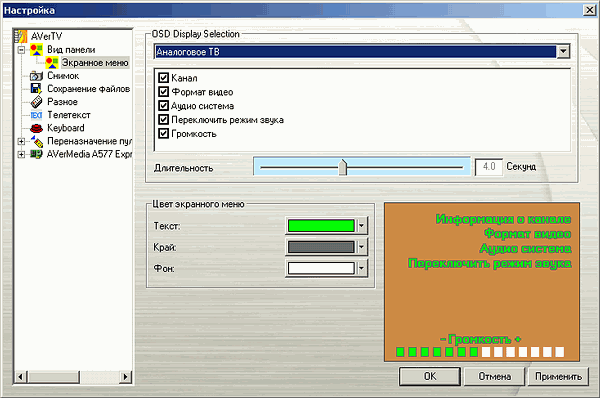

В разделе Вид панели находятся такие настройки интерфейса, как общее оформление (варианты Azure Fantasy и Dusk Comet заметно отличаются друг от друга), цветовая гамма экранного меню (OSD) и эффект прозрачности при вызове главной панели. Подраздел Экранное меню позволяет выбрать цветовую гамму, длительность и параметры для отображения (канал, систему цветности, режим звука и так далее).

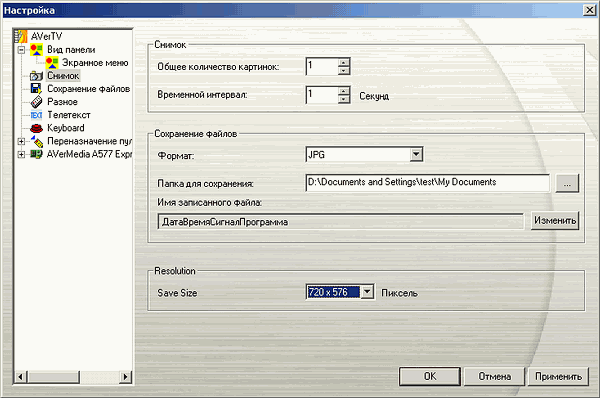

В настройках захвата кадров присутствуют количество, интервал между снимками, формат, префиксы (дата, время, сигнал, программа, пользовательский) и выбор разрешения. Максимальное количество скриншотов в серии составляет 100.

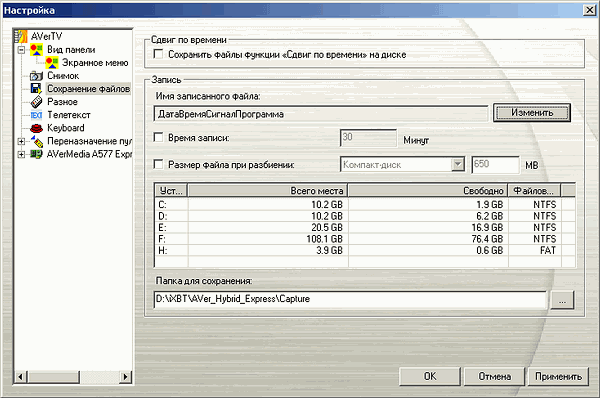

Раздел Сохранение файлов предоставляет доступ к настройкам ограничения времени записи, разбиения файлов по размеру и опции сохранения буферного файла при работе в режиме отложенного просмотра. Префиксы в названиях файлов совпадают с настройками, перечисленными выше для раздела Снимок.

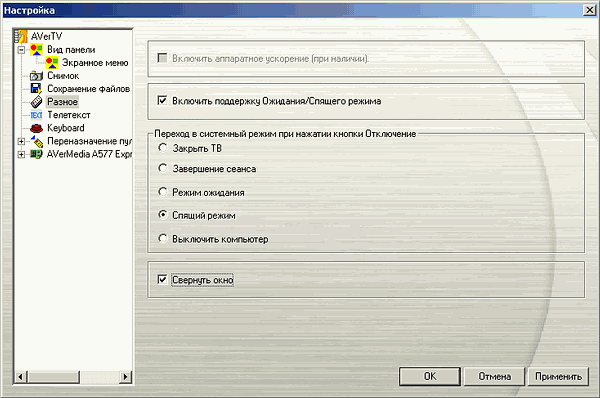

Раздел Разное содержит опцию включения/отключении аппаратного ускорения видео DxVA (почему-то недоступную уже долгое время на разных конфигурациях) и активацию поддержки энергосберегающих режимов с действиями, совершаемыми после отключения (закрыть приложение, завершить сеанс, режим ожидания, спящий режим). Чекбокс Свернуть окно помогает при работе в FM-режиме, позволяя минимизировать интерфейс до иконки в системном трее.

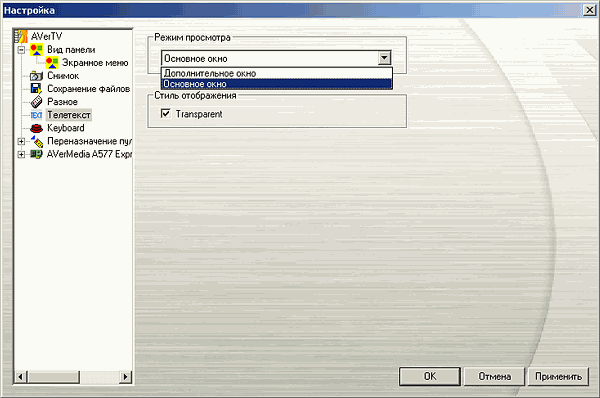

Настройки телетекста состоят из двух варианта вывода субтитров (в основном окне/в отдельном окне) и чекбокса, отвечающего за прозрачность.

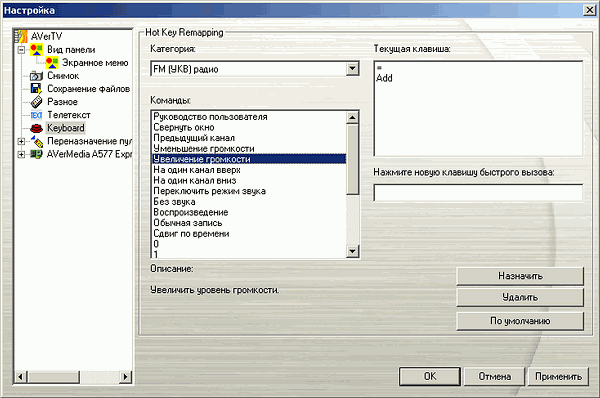

Раздел Keyboard (почему-то избежавший перевода на русский) предоставляет возможность полноценной настройки «горячих» клавиш.

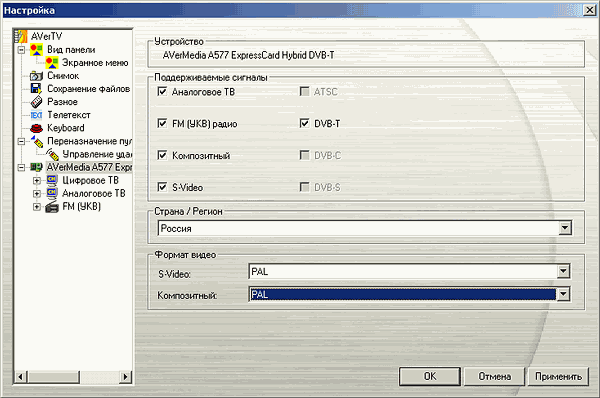

Раздел основных настроек устройства позволяет отключить работу в любом из режимов, включая низкочастотные входы, выбрать регион и настроить стандарты для S-Video и композитного видеовхода.

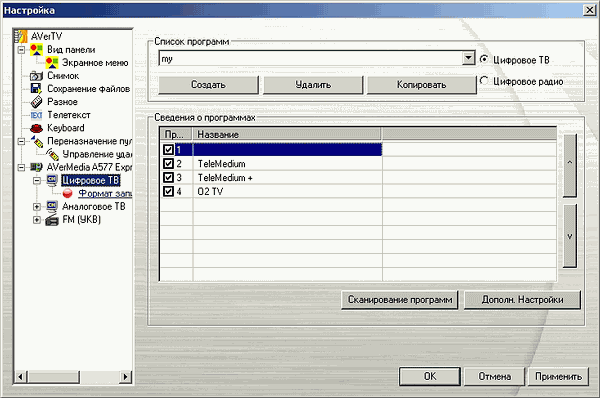

Несмотря на возможность DVB-T передавать на одной частоте как телевизионные каналы, так и радиостанции, подход AVerMedia предусматривает раздельное отображение теле- и радиоканалов как для аналогового, так и для цифрового режимов. При выборе России в качестве региона автопоиск работает корректно. Можно сохранить несколько пользовательских списков каналов.

Ранее доступное только после окончания поиска изменение дополнительных настроек теперь не требует соблюдения этого условия.

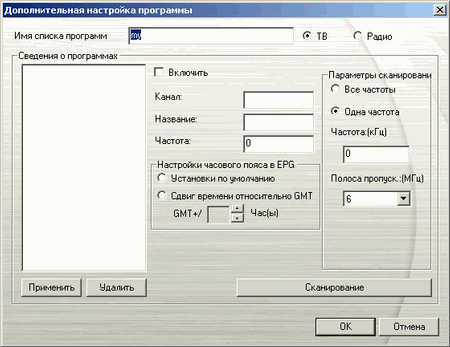

К названию канала, частоты и полосы пропускания добавились настройки часового пояса для использования EPG (Electronic Program Guide). Ручная настройка таких параметров как VPID (Video Program Identification) и APID (Audio Program Identification), по-прежнему, невозможна. Впрочем, необходимости в последней при тестировании тюнеров от AVerMedia пока ещё ни разу не возникало.

При работе в режиме DVB-T возможна запись программного (Program Stream) MPEG2-потока или звуковой дорожки отдельно. Запись транспортного потока (Transport Stream) не поддерживается, зато поддерживается перекодирование в h.264 с профилем iPod, ограниченное разрешением 320×240.

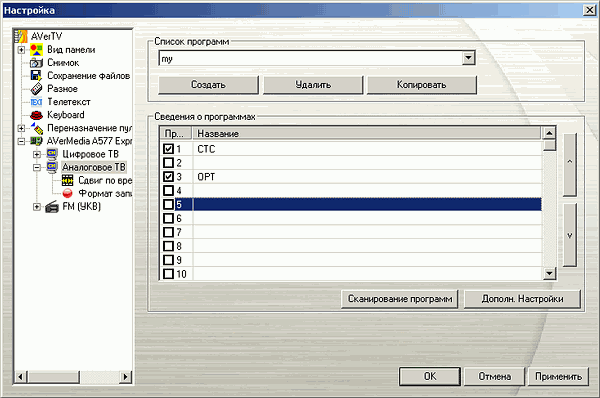

В разделе настройки аналоговых каналов отсутствует разделение на антенный и кабельный диапазоны. Поиск осуществляется по всем каналам. Разумеется, номера найденных каналов при таком подходе не совпадают со стандартными. С другой стороны, подавляющее большинство пользователей предпочтёт собственную сортировку списка, благо такая возможность имеется. Сохранение несколько пользовательских списков каналов возможно и здесь.

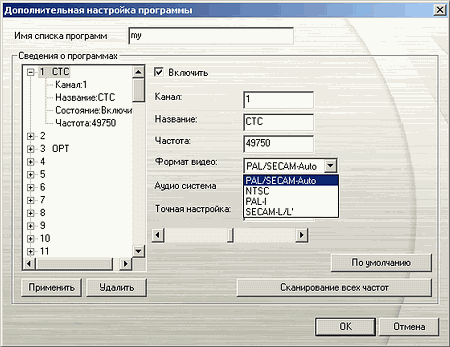

В дополнительных настройках можно найти не только название канала, частоту и индивидуальный стандарт цветности (интересно, что для Hybrid Express жёсткой установки не предусмотрено, только автоматическое определение), но и поиск по частоте.

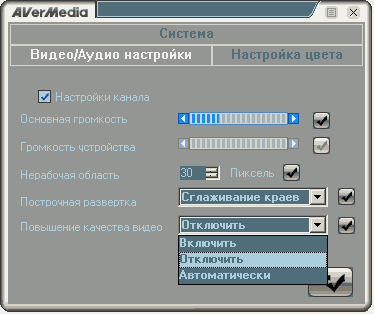

Остальные настройки, изменяемые для каждого канала индивидуально, вызываются при помощи специальной кнопки на панели интерфейса. Таким образом, к стандарту цветности и режимам звука добавляются яркость, контраст, оттенок, насыщенность, резкость, масштабирование (overscan), тип деинтерлейсинга (Bob, Weave, краевое сглаживание) и названное в русском варианте Повышением качества видео шумоподавление (включено, выключено, автоматический выбор).

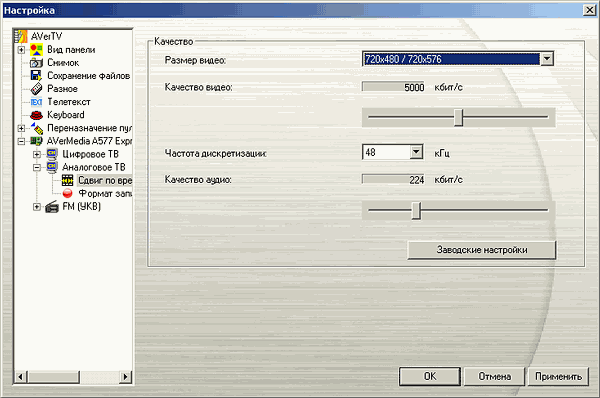

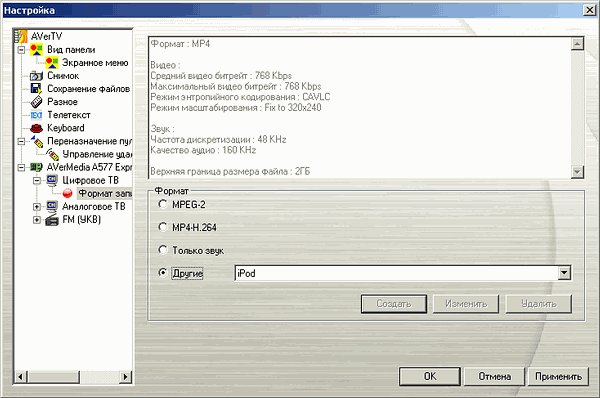

Параметры MPEG2 потока при работе в режиме отложенного просмотра TimeShift допускают изменение разрешения (352×240/640×480/720×480 или 352×288/704×576/720×576 в зависимости от видеостандарта), видеобитрейта (от 2000 до 8000 Кбит/с), аудиобитрейта (от 192 до 384 Кбит/c) и частоты дискретизации (32, 44.1, 48 Кбит/с). Это справедливо только для аналогового режима, в цифровом эти параметры совпадают с параметрами потока.

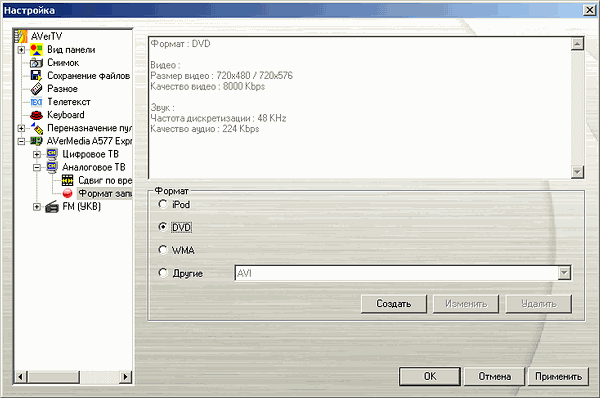

К нескольким стандартным профилям, представленным в разделе Формат записи можно добавлять пользовательские. Поддерживаются сторонние кодеки, установленные в системе.

Как и в случае с режимом отложенного просмотра, видеобитрейт при использовании штатного MPEG2-кодека ограничен диапазоном 2000 — 8000 Кбит/с. Это не относится к частоте дискретизации (доступны 32, 44.1 и 48 кГц) и аудиобитрейту.

Дополнительные возможности

Из дополнительных возможностей следует отметить миниатюрную галерею захваченных файлов, предварительный просмотр 16 каналов (работает только в полноэкранном режиме) и режим воспроизведения видеофайлов внутри/вне основного видеоокна «Картинка в картинке»/«Картинка вне картинки» (PIP/POP).

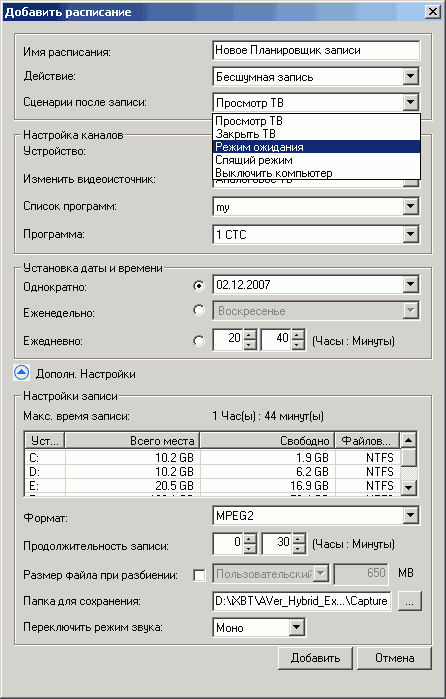

Планировщик поддерживает фоновую запись Silent Record с отключенным звуком. Существует возможность отключения компьютера/перехода в энергосберегающий режим после выполнения запланированного задания. Добавился раздел дополнительных настроек, дублирующий, в частности, такие параметры, как место хранения записи, формат и разбиение файла.

В цифровом режиме поддерживаются субтитры.

Качество

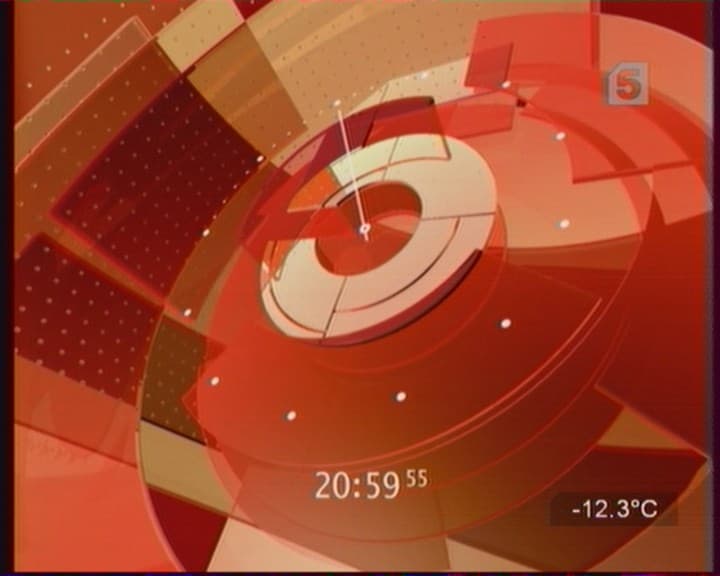

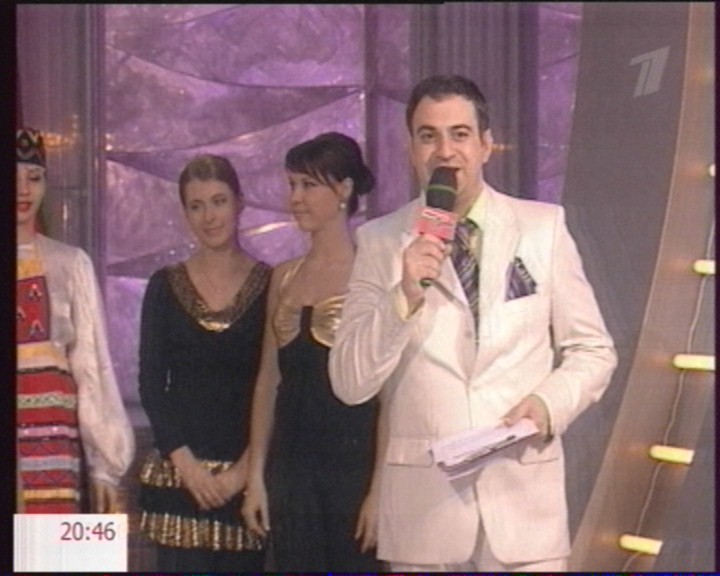

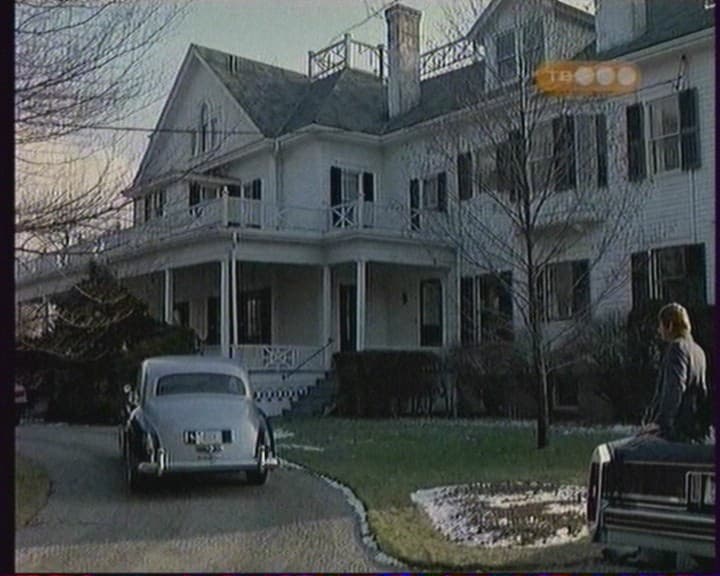

Качество изображения при работе с DVB-T определяется провайдером и может изменяться в диапазоне от низких разрешений с небольшим битрейтом до HDTV.

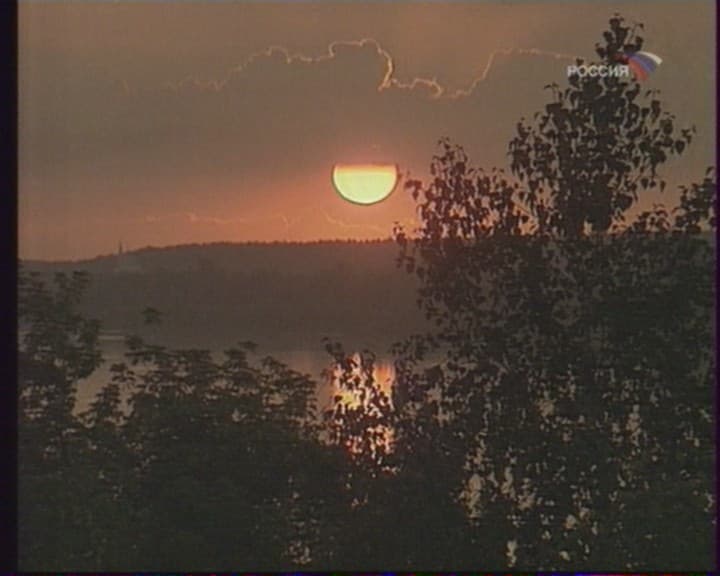

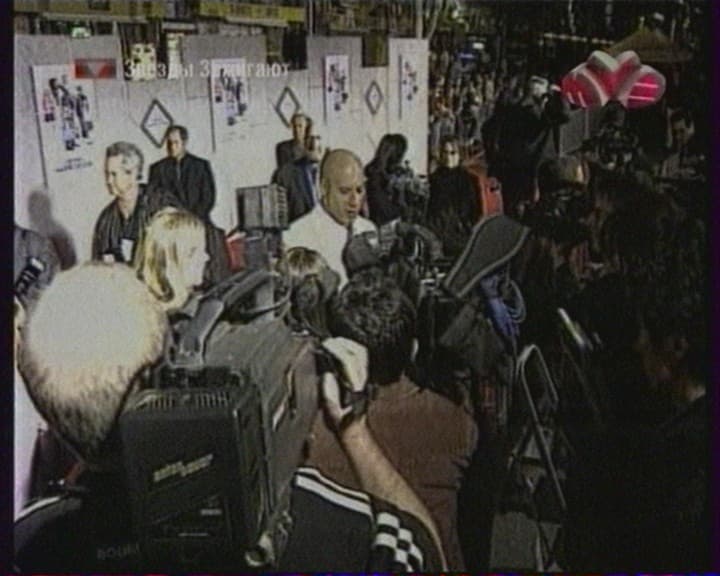

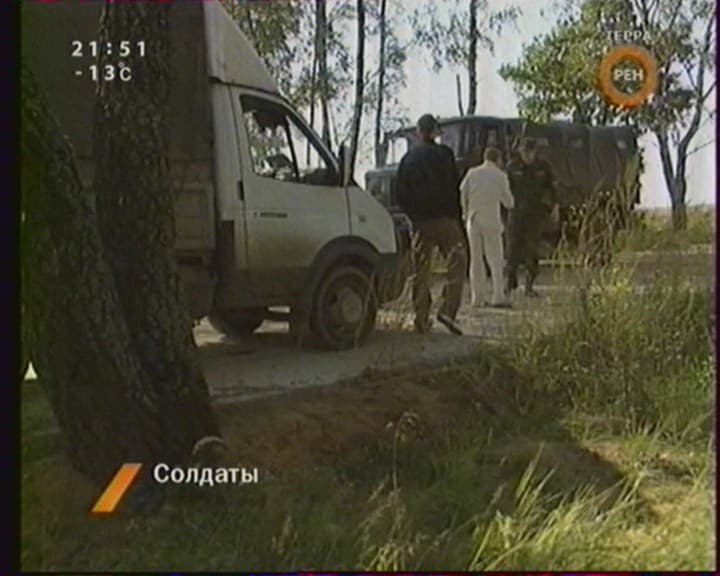

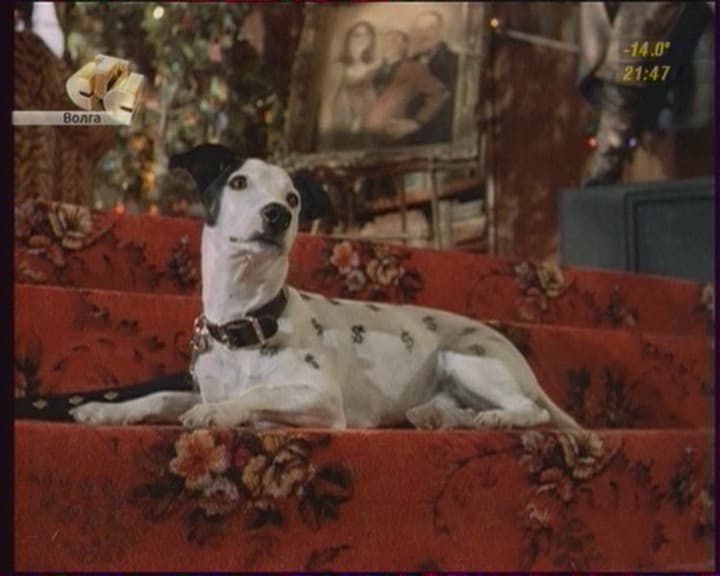

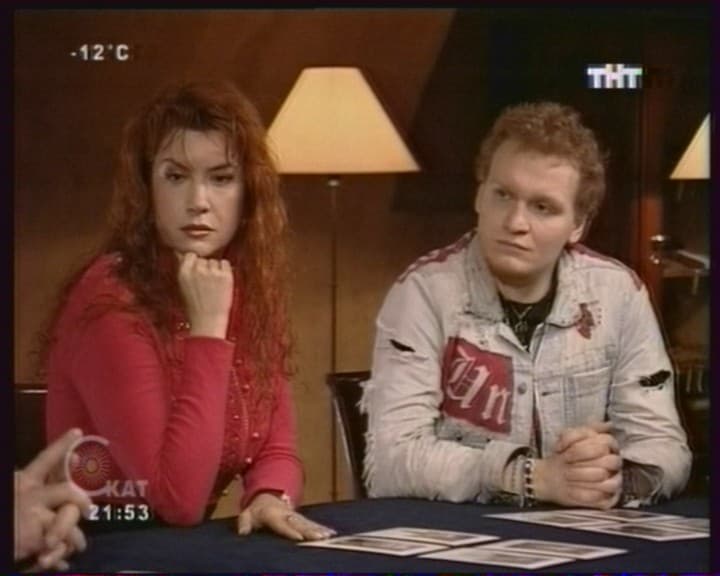

Ситуация с приёмом аналоговых каналов напомнила о тестировании AVerTV Hybrid+FM Cardbus. Качество изображение поначалу неприятно удивило наличием артефактов на большей части каналов.

Снова выручило ослабление сигнала на 10 дБ/мкВ, поставив качество изображения в один ряд с лучшими моделями на базе современных АЦП и ВЧ-блоков, не оснащёнными аппаратными системами шумоподавления и разделения яркостной и цветностной составляющих. Безусловно, повышенная чувствительность для мобильного устройства лишней не будет, однако пользователям с высоким уровнем сигнала следует это учитывать.

Претензий к качеству звука во время тестирования не возникло. Не хватает, разве что, поддержки имеющегося в CX23885 трёхполосного эквалайзера.

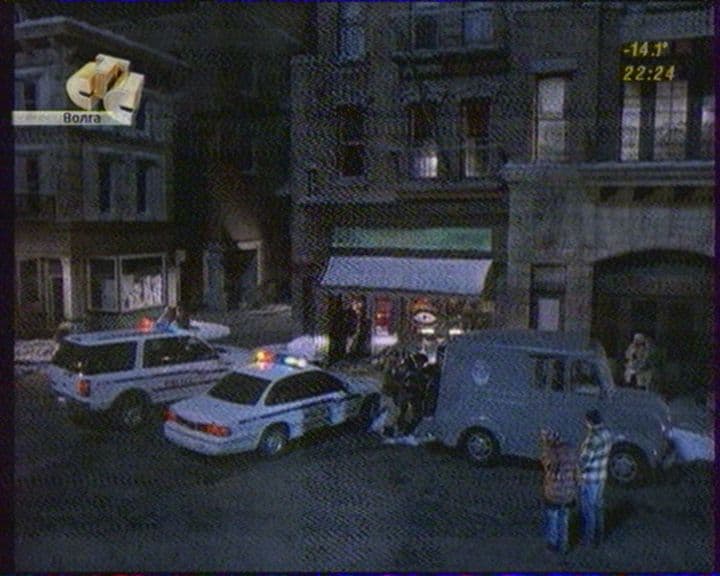

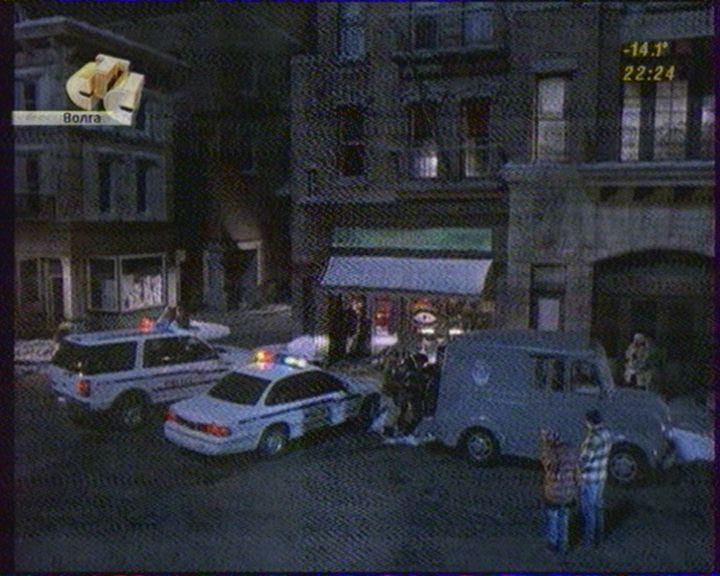

В очередной раз напомним, что CX23885 унаследовал от CX2584x проблемы с синхронизацией при захвате с видеокассет (в основном, это касается неоднократно перезаписанных носителей), записанных на некоторых видеокамерах/видеомагнитофонах, преимущественно производства Sony (однако, как показывает практика, от этого эффекта не застрахованы и владельцы бытовой техники других марок). В настоящее время эта проблема практически полностью решена только у тюнеров от GOTVIEW, причём информация о способе решения передана в Conexant и не является тайной для остальных производителей. Однако какой-либо информации о действиях производителей конечных решений в этом направлении не имеется, так что, вероятность столкнуться с подобным при покупке устройств на базе этого АЦП остаётся.

FM-тюнер

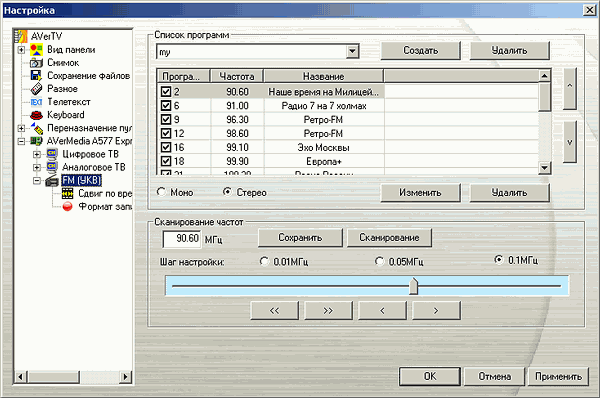

Программа используется общий интерфейс для всех режимов. Несмотря на то, что поиск FM-радиостанций потребовал тщательного редактирования полученного списка, качество приёма заслуживает хорошей оценки.

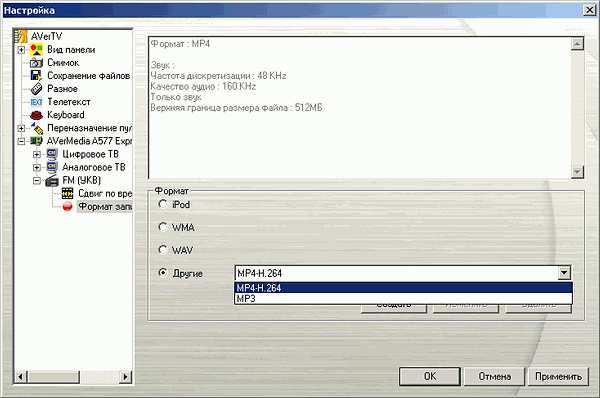

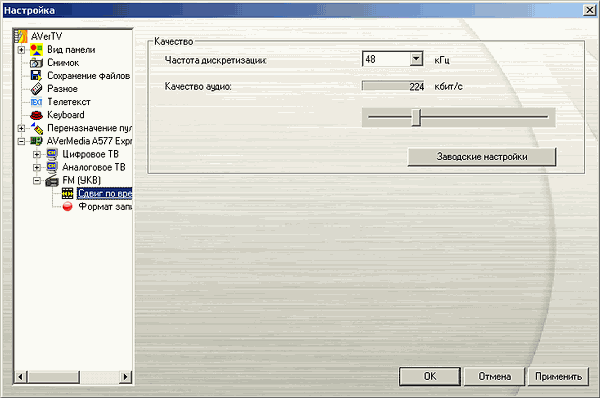

FM-режим имеет свои настройки режима отложенного просмотра, точнее прослушивания. В одноименном разделе можно выставить битрейт (192 — 384 Кбит/с) и частоту дискретизации (32, 44.1, 48 кГц).

Возможна запись с любым установленным в системе кодеком. Запись в mp3 ограничена системными параметрами 22 кГц 56 Кбит/с. Традиционно это ограничение обходится заменой стандартного кодека от Microsoft на полную версию Fraunhofer MPEG Layer-3 codec или использованием альтернативных вариантов.

Тюнер продемонстрировал хорошее качество звука (скачать 20-секундный фрагмент, MP3, 491 КБ).

Пульт ДУ

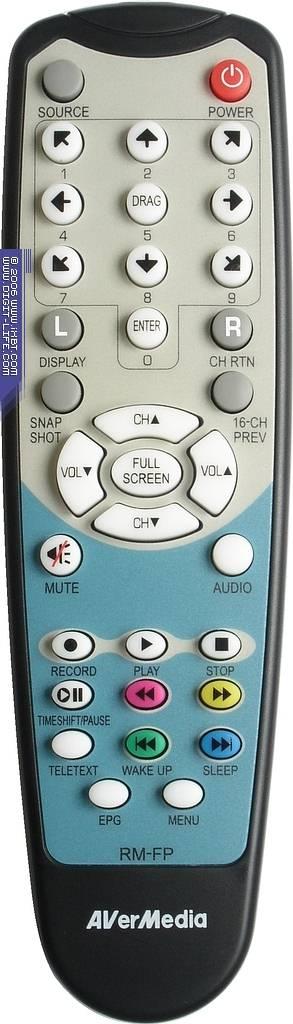

Выбор пульта для этой модели оптимальным назвать трудно. Логично было бы увидеть в комплекте с компактным тюнером, например, компактный пульт, используемый с Hybrid+FM Volar, однако вместе этого Hybrid Express получил полноразмерный пульт ДУ с питанием от двух батареек типоразмера AAA (входят в комплект поставки). Эргономика пульта, в целом, находится на хорошем уровне, нажатие кнопок информативно. Поддерживается эмуляция мыши. Кроме размера, к недостаткам можно отнести нанесение на цифровые кнопки изображений стрелок (цифры подписаны рядом). Логичнее было бы сделать наоборот.

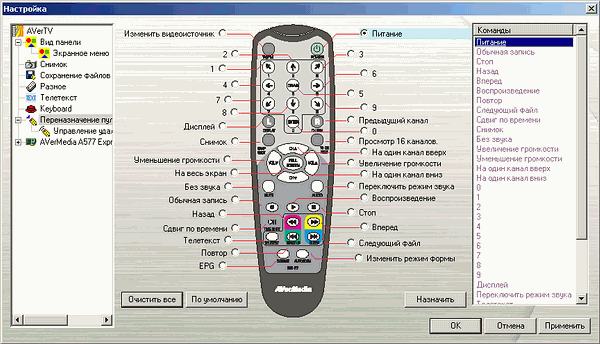

Штатное ПО поддерживает полноценную настройку кнопок пульта ДУ.

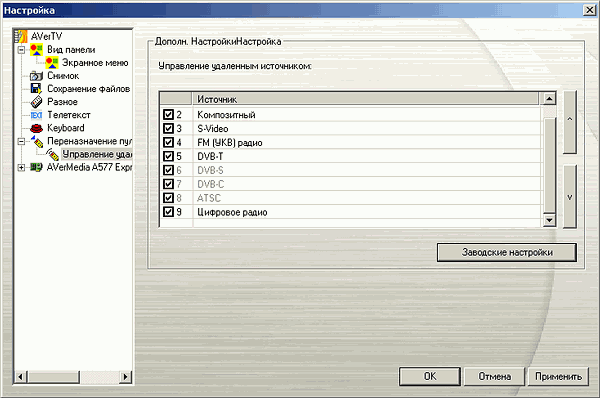

В подразделе Управление удалённым источником можно выбрать режимы работы тюнера при использовании пульта. Там же находится возврат к заводским настройкам.

Выводы

Плюсы

  • Интерфейс Express Card 34 мм
  • Хорошее качество приёма во всех режимах
  • Поддержка аналогового и цифрового вещания
  • Поддержка всех используемых видео- и аудиостандартов в аналоговом режиме
  • Поддержка декодирования стереозвука
  • Возможность захвата с внешних источников
  • Хорошее качество изображения и звука в аналоговом режиме
  • Индивидуальные настройки изображения, звука, масштабирования и шумоподавления для каждого канала
  • Поддержка EPG
  • Поддержка субтитров в цифровом режиме
  • Поддержка MPEG2 HDTV (1080i / 720p)
  • Фоновая запись Silent Record
  • Возможность отключения компьютера/перехода в энергосберегающий режим после завершения задания
  • Многооконные режимы воспроизведения файлов «Картинка в картинке»/«Картинка вне картинки» (PIP/POP)
  • Режим отложенного просмотра TimeShift
  • 16-канальный предварительный просмотр
  • Режим видеоокна без рамки
  • Поддержка сторонних кодеков при записи в аналоговом режиме
  • Поддержка Windows XP MCE 2005 (в цифровом режиме)

Минусы

  • Отсутствие возможности работы с источниками компонентного сигнала
  • Ограниченный диапазон изменения видеобитрейта при использовании штатного MPEG2-кодека
  • Отсутствие настроек встроенного в АЦП эквалайзера
  • Возможные проблемы при записи с некоторых видеокассет

Как и переход с PCI на PCI-Express, так и смену PCMCIA на Express Card можно считать, в целом, безболезненными. Во всяком случае, тюнеры с поддержкой новых интерфейсов не страдают разного рода болезнями переходного периода. Что же касается AVerTV Hybrid Express, то отмеченные недостатки сложно назвать существенными, а отличное качество приёма и ПО с достаточной для обычного пользователя функциональностью позволяют рекомендовать эту модель к покупке, в особенности, для использования в регионах с цифровым вещанием.
