Автономный TV- и FM-тюнер Behold TV SOLO


Cтавка на оригинальность дополнительных функций

От всех остальных людей он выгодно отличался:
бронежилетом, каской и автоматом…
Владимир Борисов

Несмотря на динамику снижения цен на бытовые телевизоры, оснащённые жидкокристаллическими дисплеями, темп развития рынка автономных TV-тюнеров, подключаемых между видеокартой и монитором, ничуть не снижается. Если полтора года назад в обзоре AVerTV Box 7 Live приходилось сетовать на слабую конкуренцию в этом сегменте, то появление буквально сразу после этого материала автономных тюнеров производства Compro Technology всколыхнуло намечающееся болото. Compro VideoMate V550 впервые смог предложить поддержку разрешения 1600×1200 при 75 Гц, а продолжившие развитие этого направления в продукции компании Compro VideoMate V300 и Compro VideoMate V600 добавили к этому различные режимы соотношения сторон. Не остались в стороне инженеры Kworld Computer Co., Ltd., представив TVBox WS Pro HD с полноценной поддержкой HD-разрешений на компонентном входе. Словом, болото превратилось если не в реку, то в озеро с проточной водой.

Объявление автономного устройства ориентированной на российский рынок компанией Beholder International Ltd. стало в некоторой степени неожиданностью. Впрочем, это уже не первый случай, в своё время мы уже рассматривали продукт другой компании с аналогичной политикой — не выпускаемый в настоящее время GOTVIEW BOX CRYSTAL. Но если покупатель этой модели мог рассчитывать на хорошее качество изображения при минимуме дополнительных возможностей, то эти самые дополнительные возможности, похоже, ставились во главу угла при разработке Behold TV SOLO. Что касается качества изображения и приёма, то о них мы поговорим ниже.

Комплект поставки

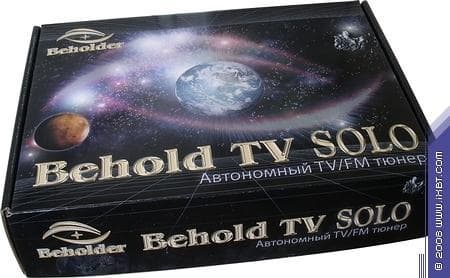

Как и у наиболее функциональных модели компании с интерфейсом PCI, в оформлении коробки используется чёрный цвет. Отличается, разве что, изображение, обрамлённое стилизованным «под глаз» фирменным логотипом, вместо пустыни там красуется снимок нашей планеты из космоса. Скромно, что и говорить.

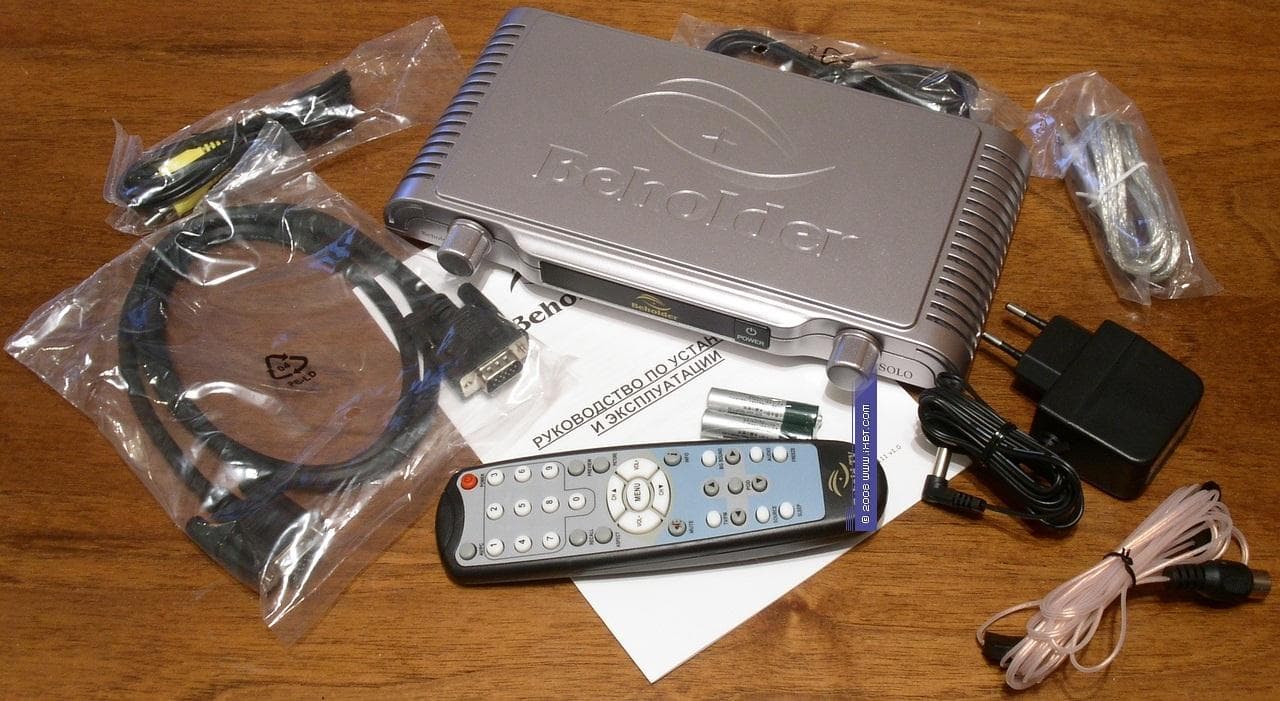

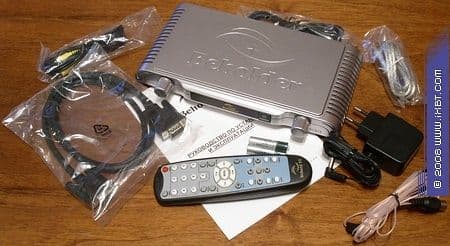

В коробке обнаруживается не слишком типичный для устройств этого типа комплект:

  • Тюнер
  • Пульт ДУ
  • VGA кабель female — female
  • Кабель для подключения к линейному входу звуковой карты
  • FM-антенна
  • Кабель RCA — RCA
  • Экранированный USB кабель
  • Блок питания
  • Руководство пользователя на русском языке

На сайте производителя обещан ещё и компакт-диск, в поставке нашего экземпляра отсутствующий.

Конструкция и спецификации

Производителем заявлены:

  • Приём телевизионных программ и УКВ/FM-радиостанций
  • Максимальное разрешение 1680×1200
  • Соотношение сторон кадра 4:3, 5:4, 16:9, 16:10
  • Соотношение сторон внутри кадра 16:9 и 4:3
  • 16-канальный предварительный просмотр
  • Функция POD (Picture On Desktop)
  • Удобный поиск и сортировка TV/FM-каналов
  • Индивидуальные настройки параметров каждого TV/FM-канала
  • Регулировка уровня шумоподавления
  • S-Video и композитный входы и выходы
  • Функция транскодера телевизионных систем
  • Таймер на включение и отключение
  • Встроенные игры
  • Обновление прошивки пользователем
  • Настраиваемое OSD меню
  • Управление с помощью пульта ДУ
  • Русский и английский язык меню

Если под незнакомой аббревиатурой POD скрывается обычное для современных автономных тюнеров наложение видеопотока на часть аналогового изображения с выхода видеокарты, чаще всего именуемое «Картинкой-в-картинке» (Picture-in-Picture, PiP), то транскодирование сигнала из PAL в SECAM и наоборот часто встречающимся назвать трудно. То же самое относится к возможности приёма FM-радиостанций, заявленной некоторыми производителями в качестве опции, но так и не воплотившейся в попадавших к нам экземплярах.

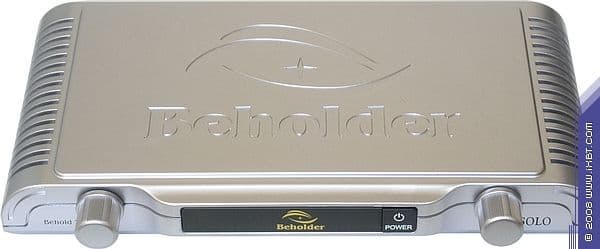

Внешний вид поначалу обескураживает необычностью компоновки.

Размеры Behold TV SOLO составляют 247×125×37 мм. Вопреки подходу других производителей, вертикальная установка устройства не предусмотрена в принципе, что при таком расстоянии от левой боковины до правой может создать определённые неудобства при размещении тюнера. Второй неожиданностью является организация управления с помощью двух рукояток на передней панели (поворот и нажатие). Правая рукоятка отвечает за вызов меню и подтверждение изменения опций, на левую возложены навигация и выход. Увы, в погоне за индивидуальностью внешнего вида пострадала эргономика. Так как перемещение по пунктам меню происходит, в основном, по вертикали, то вращение рукояток оказалось менее удобным, нежели, например, пятипозиционные блоки кнопок на конкурирующих моделях. К тому же, навигация не отличается идеальной отзывчивостью, иногда можно запросто «проскочить» мимо нужно пункта. Впрочем, если вспомнить, что тот же KWorld TVBox WS Pro HD и вовсе лишён полноценного управления на самом тюнере, то подход конструкторов Behold TV SOLO представляется, всё-таки, более удобным. К тому же, нельзя исключать, что кому-то из пользователей такая схема может понравиться больше стандартного кнопочного управления.

Между рукояток находится полупрозрачная вставка, скрывающая ИК-датчик пульта дистанционного управления и светодиод активности тюнера (красный — отключено, зелёный — включено). Справа от неё расположена выдержанная в том же стиле кнопка включения/отключения.

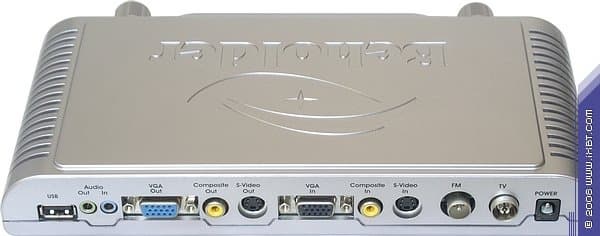

Компоновка тюнера позволила разместить все разъёмы на задней панели.

Слева направо — USB-разъём, аудиовыход, аудиовход (оба mini-jack 3,5 мм), VGA-выход (male), композитный видеовыход, S-Video выход, VGA-вход (male), композитный видеовход, S-Video вход, разъём FM-антенны, разъём TV-антенны (IEC) и разъём для подключения блока питания.

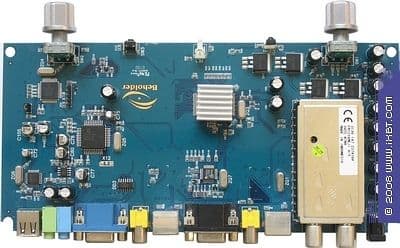

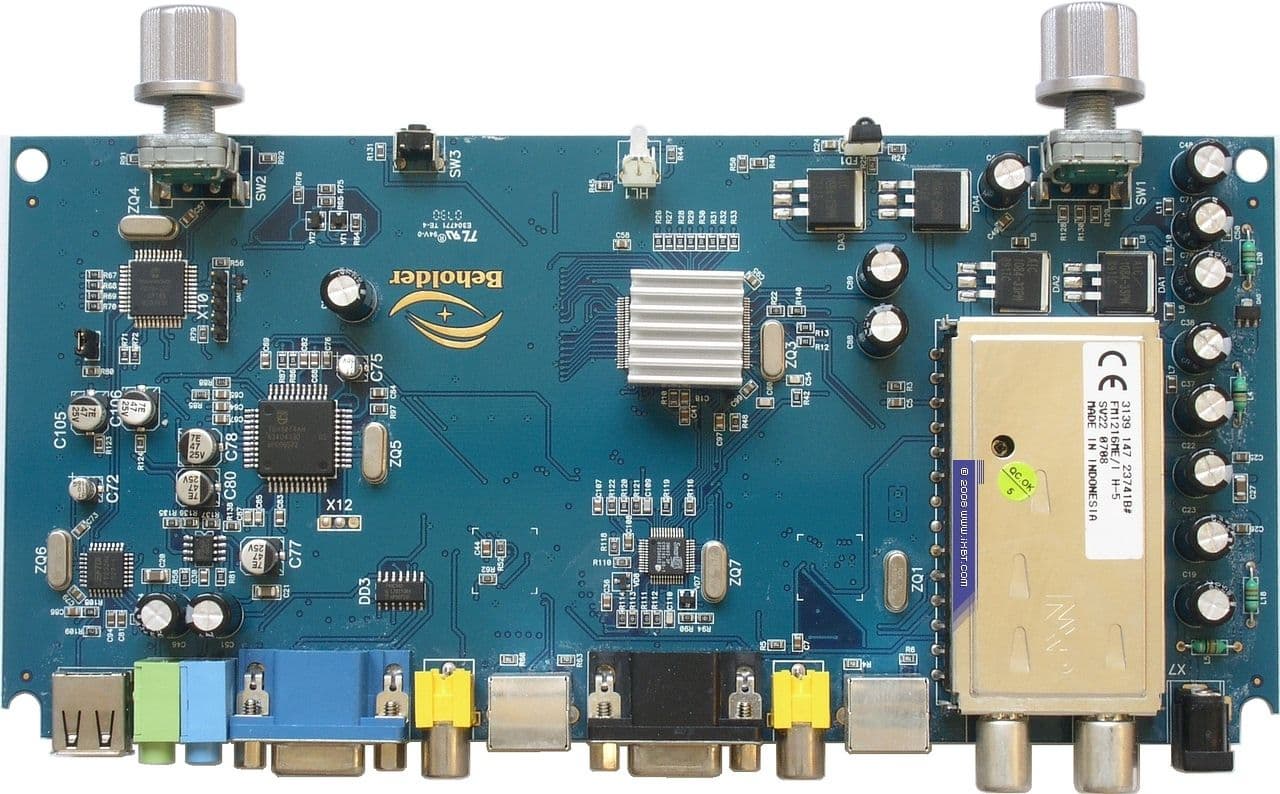

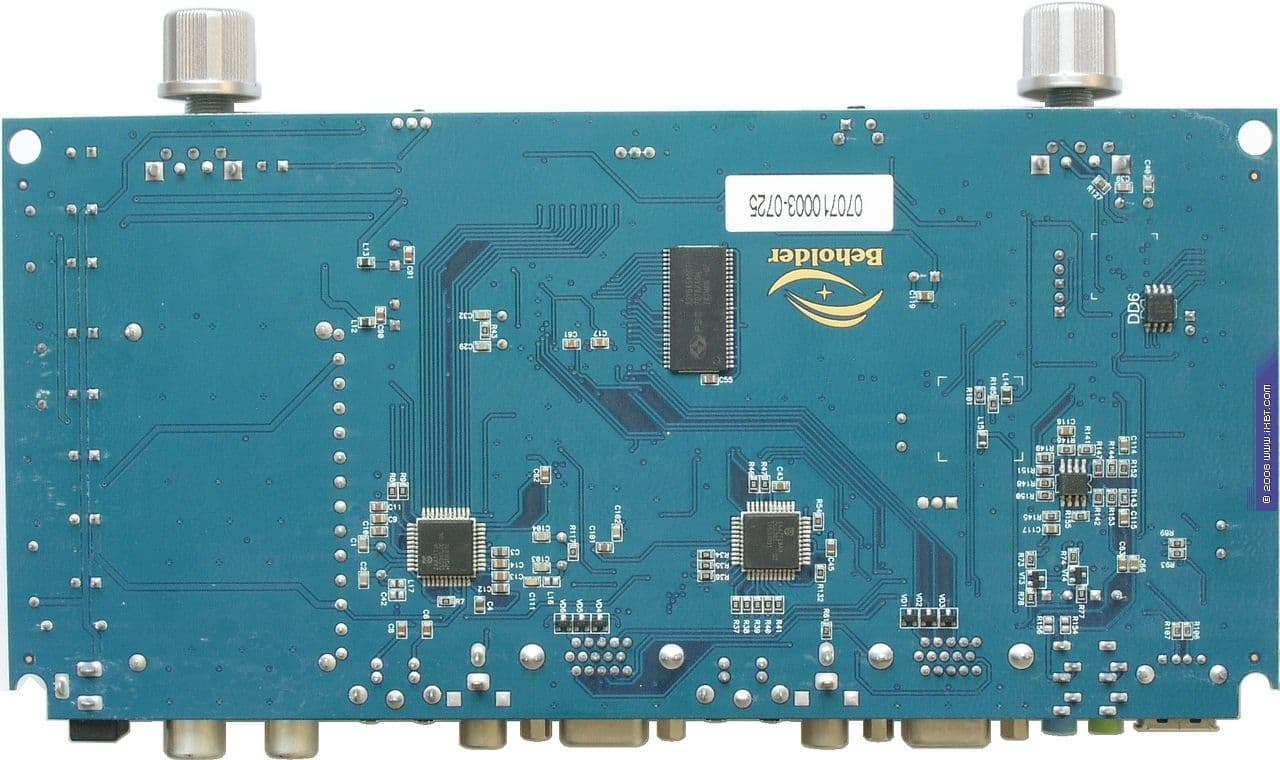

Судя по вольготности размещения основных элементов на плате, причиной такой разводки стала именно необходимость размещения всех разъёмов на одной стороне. Обилие незанятого пространства красноречиво свидетельствует о том, что тюнер можно было сделать более компактным. Во всяком случае, места для традиционного позолоченного логотипа уж точно хватило бы.

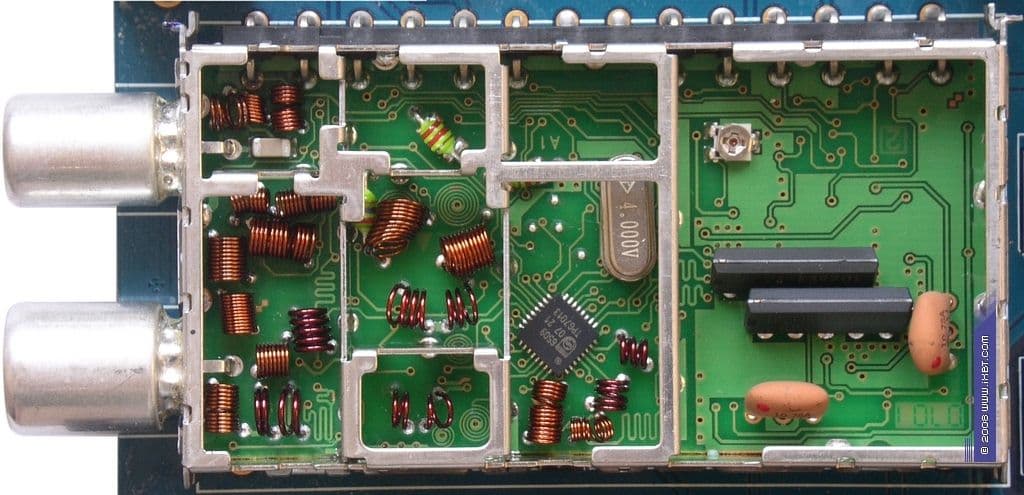

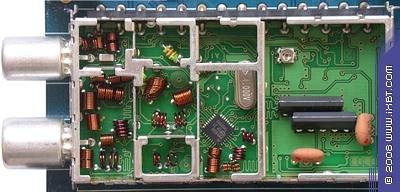

За приём сигнала отвечает ВЧ-блок Philips FQ1216 ME/I H-5 (Mk5). В настоящее время полупроводниковое подразделение Philips Electronics выделено в самостоятельную структурную единицу NXP Semiconductors, поэтому в будущих партиях можно ожидать приёмников с новой маркировкой. То же самое относится к перечисленным ниже микросхемам этого производителя.

Видеопроцессор iDTV X3A-2 производства SmartASIC, Technology Inc., хорошо знакомый нам по автономным TV-тюнерам производства Compro Technology, скрыт радиатором.

АЦП пришёл отнюдь не с переднего края прогресса. В отличие от Philips SAA7114H/SAA7134(5) с двухмерным адаптивным гребенчатым фильтром для разделения сигналов яркости и цветности, используемый в Behold TV SOLO SAA7113H имеет режекторный и полосовой фильтры. Впрочем, с учётом последующей обработки сигнала видеопроцессором, включающей в себя преобразование чересстрочной развёртки в прогрессивную, масштабирование и шумоподавление, разница в качестве изображения будет не столь заметна, как в случае PCI/USB 2.0 устройств.

Поддержка декодирования стереозвука реализована при помощи демодулятора/аудиодекодера Philips TDA9874AH.

Функция транскодирования видеосигнала возложена на PAL/NTSC/SECAM энкодер Philips SAA7129AH (в нашем случае поддерживается только преобразование PAL в SECAM и наоборот).

Микросхема SmartASIC SM602-2P служит для формирования экранного меню

Управляющий тюнером микроконтроллер PIC18F452 производства Microchip Technology Inc. содержит 32 КБ встроенной памяти.

Для обновления микрокода служит USB — serial мост FTDI FT232BL, выпускаемый Future Technology Devices International Ltd.

Осталось упомянуть регулятор громкости PT2259 от Princeton Technology Corp.

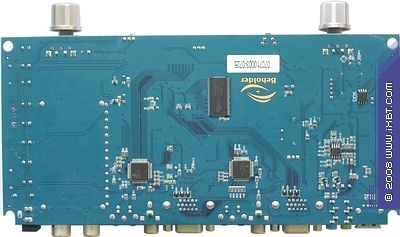

и модуль памяти ёмкостью 16 МБ от Powerchip Semiconductor Corp.

Конфигурация тестового компьютера

  • Процессор Intel Core 2 Quad Q6600
  • Системная плата Gigabyte GA-965P-DS3 (Intel P965 + Intel ICH8)
  • Оперативная память 4 ГБ (4×1024 DDR2 PC6400 KingMax)
  • Видеокарта NVIDIA GeForce 8800GTX
  • Звуковая карта Creative Sound Blaster Audigy 2ZS
  • Жесткий диск 250 ГБ Hitachi (HDT722525DLA380)
  • Жесткий диск 320 ГБ Hitachi (*VLA360)
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0
  • DVD ReWriter BENQ DW1640
  • DVD ReWriter NEC ND-3500A
  • Блок питания Thermaltake Purepower 680APD (W0049 rev. 2, 680 W)

При тестировании использовался монитор Samsung SyncMaster 215TW.

Список эфирных каналов при тестировании

Название Канал Частота Уровень сигнала Стандарт
СТС 1 49.75 МГц 79.5 дБ (мкВ) SECAM D/K
Первый 3 77.25 МГц 82.3 дБ (мкВ) SECAM D/K
RenTV 6 175.75 МГц 68.0 дБ (мкВ) SECAM D/K
Скат ТНТ 7 183.25 МГц 85.4 дБ (мкВ) SECAM D/K
РТР 9 199.25 МГц 87.2 дБ (мкВ) SECAM D/K
Домашний 11 215.25 МГц 56.5 дБ (мкВ) SECAM D/K
НТВ 21 471.25 МГц 59.5 дБ (мкВ) SECAM D/K
5 канал 23 487.25 МГц 62.5 дБ (мкВ) SECAM D/K
Культура 25 503.25 МГц 76.7 дБ (мкВ) SECAM D/K
ДТВ 27 519.25 МГц 66.2 дБ (мкВ) SECAM D/K
МузТВ 35 583.25 МГц 63.2 дБ (мкВ) SECAM D/K
ТВ3 37 599.25 МГц 62.2 дБ (мкВ) SECAM D/K
ТВЦ 47 679.25 МГц 59.2 дБ (мкВ) SECAM D/K
Спорт 50 703.25 МГц 63.0 дБ (мкВ) SECAM D/K

Настройка

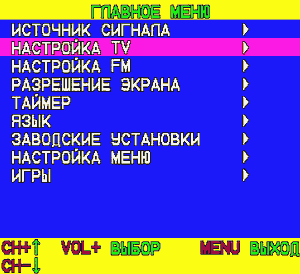

Первое знакомство с экранным меню вызывает устойчивое ощущение «дежа вю», слишком отчётливо сходство с интерфейсом автономных тюнеров производства AVerMedia Technologies Inc.. С другой стороны, хорошо зарекомендовавший себя текстовый вариант не самый плохой пример для подражания, особенно если оно является не просто повторением, а развитием концепции.

Компонентный вход у тюнера отсутствует, поэтому выбор источника сигнала ограничен антенной, S-Video и композитным видеовходами.

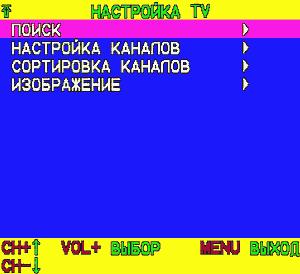

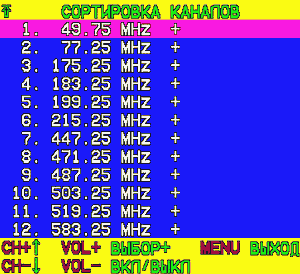

Раздел Настройка TV открывает доступ к поиску, настройке и сортировке каналов.

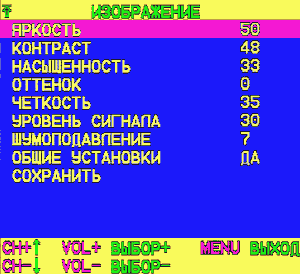

Здесь же находятся такие настройки изображения, как яркость, контраст, насыщенность, оттенок, чёткость и шумоподавление (дополнительно вызываются кнопкой PICTURE на пульте ДУ). Настройка Уровень сигнала представляет собой ручную регулировку усиления, отключающую систему автоматической регулировки (АРУ, AGC).

Включение/отключение параметра Общие установки отвечает за применение видеонастроек ко всем каналам одновременно либо индивидуально к каждому. Если для PCI/PCMCIA/PCI-Express/Express Card/USB2.0 тюнеров последнее диковинкой не является, то для автономных устройств такая возможность, пока ещё нехарактерна, так что, по этому параметру Behold TV SOLO превосходит актуальные на момент выхода обзора конкурирующие решения.

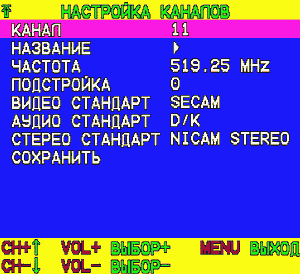

Кроме видеопараметров, для каждого канала доступны точная подстройка, изменение видео-, аудиостандартов и стандарта стереовещания.

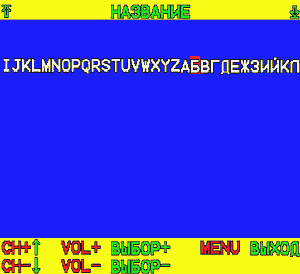

Здесь же можно присвоить каналу название, содержащие до 8 цифр или символов русского или английского алфавитов, представленных в виде одной строки.

Параметры видеовходов и видеовыходов находятся в конце списка из 100 каналов. Для S-Video и композитного входа доступны ввод названия (!) и стандарт цветности (AUTO, SECAM, PAL), для видеовыходов — только стандарт (SECAM, PAL).

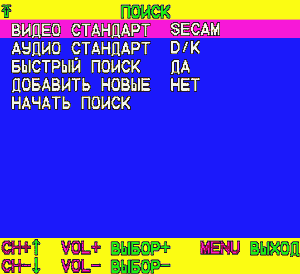

Непосредственно перед поиском можно задать видео- и аудиостандарты по умолчанию. Опция Быстрый поиск при включении обеспечивает поиск по стандартной сетке каналов, при отключении — актуальное в наших условиях сканирование всего диапазона частот. Возможно добавление найденных каналов к уже существующим.

При обоих вариантах поиска тюнер продемонстрировал неплохую эффективность, разве что, ложных каналов оказалось многовато. Для их удаления и сортировки полученного списка предназначен соответствующий раздел Сортировка каналов. В списке отображаются только частоты, заданные названия отсутствуют.

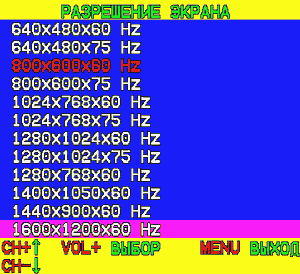

В разделе Разрешение экрана предсказуемо осуществляется изменение соответствующего параметра.

Любопытно присутствие в списке таких экзотических разрешений как 1280×768 и 1440×1050. Отсутствие поддержки частоты обновления экрана 75 Гц в разрешениях больше 1280×1024 вызвало удивление, как показывает практика, процессору такие режимы вполне по силам. Но если раньше это можно было считать заметным недостатком, то с вытеснением CRT-мониторов с рынка значимость таких режимов существенно уменьшилось. Косвенным подтверждением этого служит полное отсутствие поддержки 75 Гц у того же KWorld TVBox WS Pro HD.

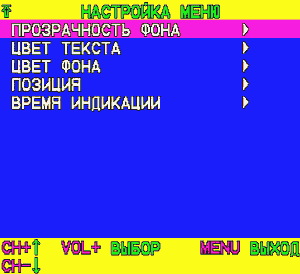

Меню также подвержено настройке. Кроме языка, расположения на экране и цветовой схемы, можно изменить прозрачность фона и время индикации (5, 10 и 15 секунд).

Дополнительные возможности

Разные режимы масштабирования при подключении тюнера к широкоформатным дисплеям реализованы в одном из первых появившихся на официальном сайте обновлений микрокода. Для доступа к ним служит кнопка ASPECT на пульте ДУ.

Поддерживаются сохранение соотношения сторон с бордюрами по бокам, корректный вывод широкоформатного изображения на дисплей с соотношением сторон 4:3 или 5:4 источника и дисплея, панорамное преобразование изображения 4:3 для вывода на широкоформатный дисплей с увеличением искажений от центра (искажения минимальны) к краям (искажения максимальны) и увеличение изображения, избавляющее от бордюров в случае трансляции в формате letter box.

Режим наложения видеопотока на часть аналогового изображения с выхода видеокарты POD активируется при помощи одноименной кнопки на пульте ДУ. Последовательные нажатия на эту же кнопку приводят к изменению размера видеоокна (3 положения — 1/4 экрана, 1/9 экрана, отключено). Курсорный блок рядом с этой кнопкой служит для перемещения видеоокна.

Согласно спецификациям, поддерживаются следующие разрешения:

  • 640×480 60 Гц
  • 640×480 75 Гц
  • 800×600 60 Гц
  • 800×600 75 Гц
  • 1024×768 60 Гц
  • 1024×768 75 Гц
  • 1280×1024 60 Гц
  • 1280×1024 75 Гц
  • 1600×1200 60 Гц
  • 1680×1050 60 Гц

К сожалению, несмотря на заявленную поддержку 1680×1050, добиться работы этой функции в таком разрешении на тестовой системе не получилось. Представителями производителя было высказано предположение локальной несовместимости с используемой видеокартой.

За включение 16-канального предварительного просмотра отвечает кнопка PREVIEW на пульте ДУ.

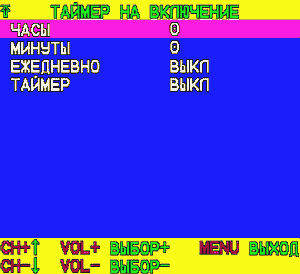

Тюнер имеет встроенные энергозависимые (при отключении питания сбрасываются) часы и таймеры отключения (от 15 минут до 2.5 часов) и включения с точным указанием времени.

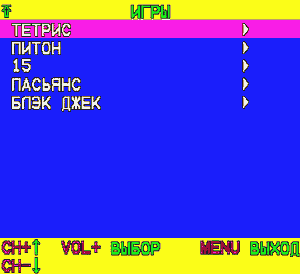

Одно из первых обновлений добавило поддержку 5 игр, на момент тестирования были доступны Тетрис, Питон, 15, Пасьянс и Блэк Джек.

Выглядит это следующим образом.

Настройка прозрачности позволяет запускать игры поверх изображения.

Обновление микрокода

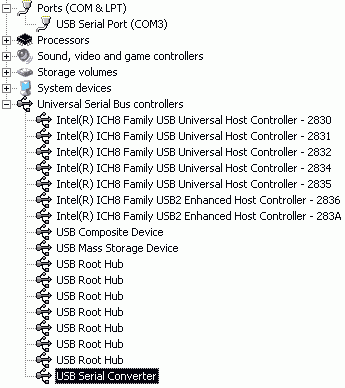

При подключении тюнера к USB-порту в диспетчере устройств появляются USB Serial Port и USB Serial Converter.

При отсутствии в системе соответствующего драйвера его можно найти в разделе загрузки официального сайта вместе с программой BeholdTVBox и последними версиями микропрограммы (при тестировании использовалась версия 070924).

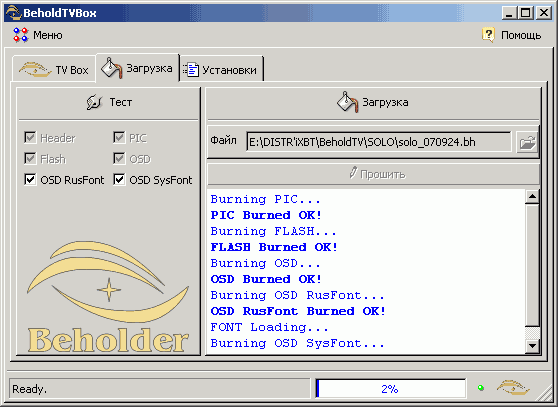

Интерфейс программы не требует изменения каких-то сложных настроек, так что, процедура обновления доступна даже начинающим пользователям. Следует отметить достаточно большое время обновления с включенной прошивкой системных шрифтов, составившее около 30 минут в наших условиях. Инструкция в сопроводительном файле содержит описание действий в случае возможного отключения питания, так что, с этой стороны пользователь подстрахован лучше, нежели,например, при обновлении BIOS системных плат.

Качество

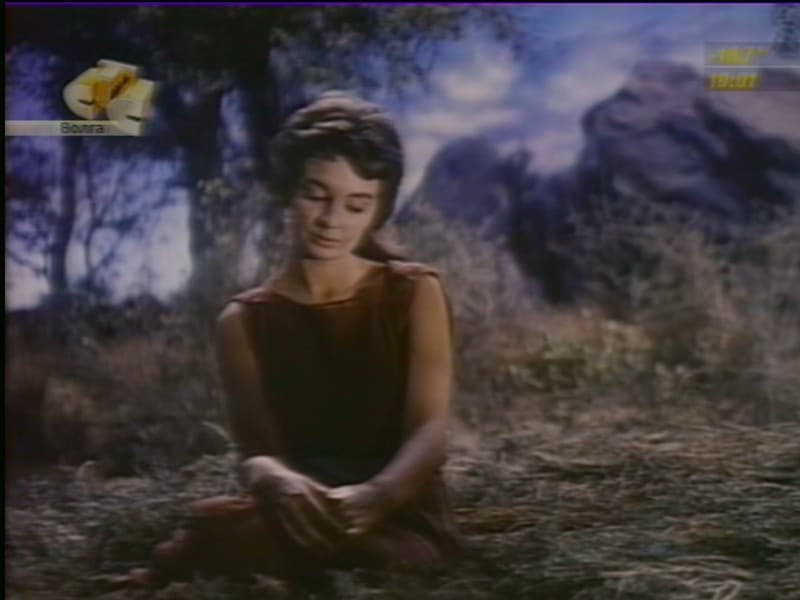

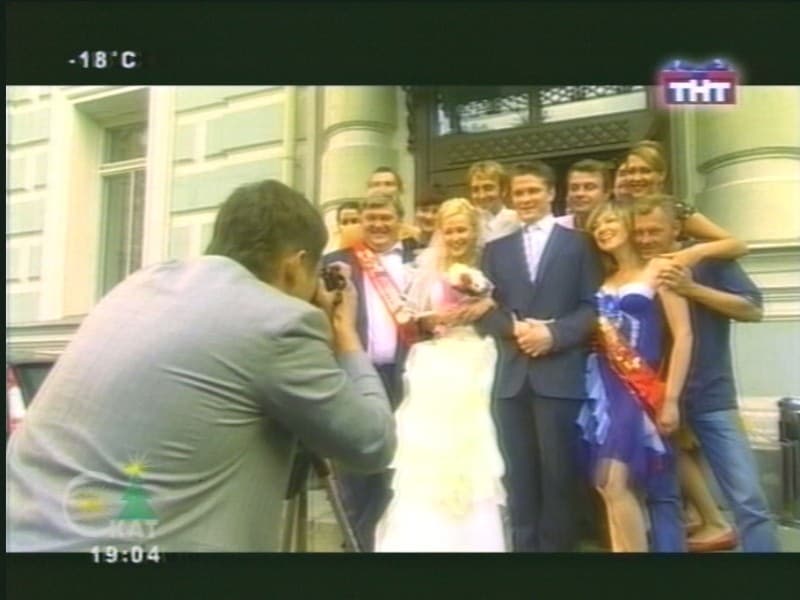

ВЧ-блоки Philips/NXP серии Mk5 в моих условиях на 11 канале (215,25 МГц) с неуверенным приёмом демонстрируют эффект, впервые описанный в обзоре GOTVIEW USB2.0 DVD Deluxe. При переключении на этот канал 1-2 секунды наблюдается нормальная картинка, после чего качество ухудшается до полного отсутствия изображения. Причиной, вероятнее всего, является присутствующее на частоте 223,25 МГц мощное «зеркало» 9 канала (199,25 МГц). Как ни странно, на Behold SOLO этот эффект не проявился, что может косвенно указывать на сниженную по сравнению с другими моделями на базе таких приёмников чувствительность.

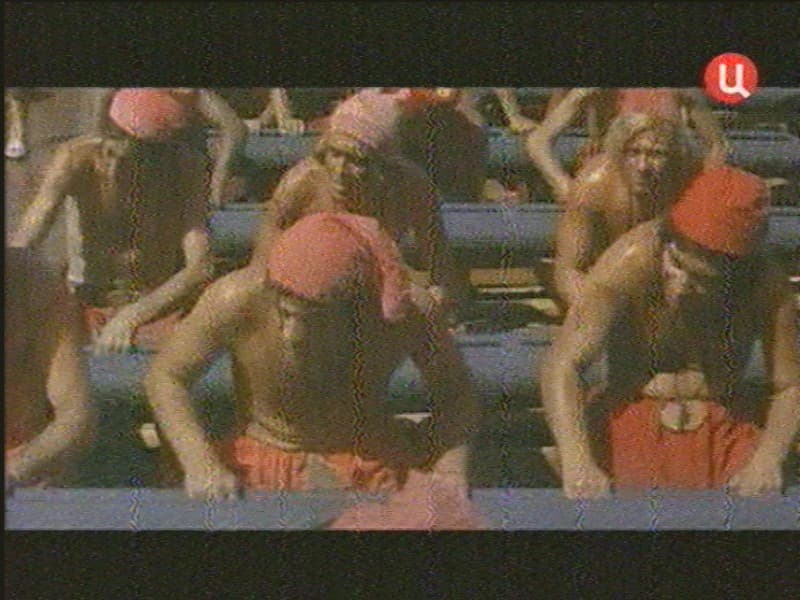

Неприятный сюрприз преподнёс другой канал, продемонстрировав характерные для АЦП от Philips/NXP в некоторых условиях «вертикальные полосы». Да и само качество изображения на этом канале (679,25 МГц) оказалось не на высоте. Не помогли ни регулировка уровня в меню, ни замена экземпляра.

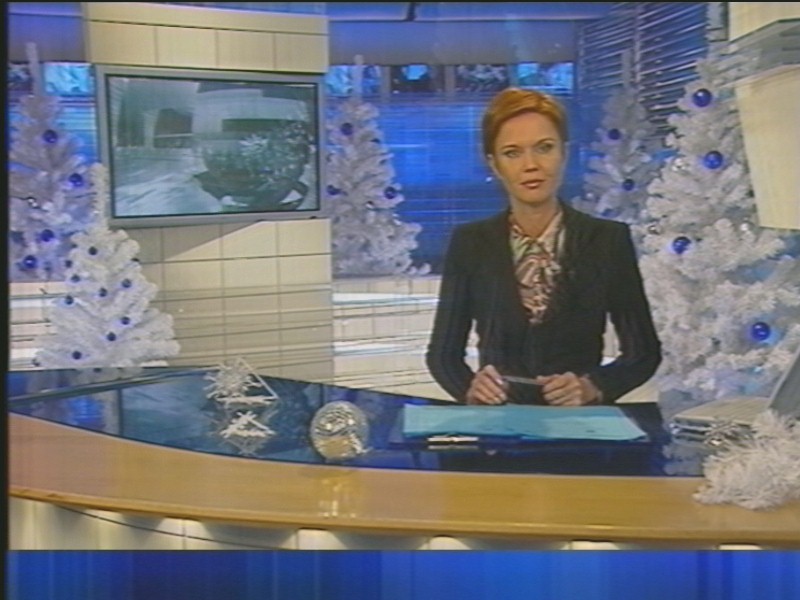

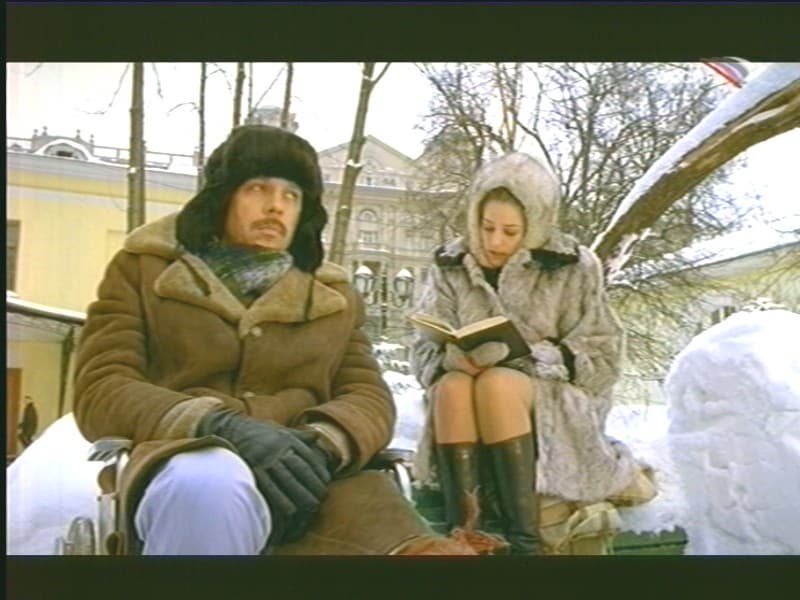

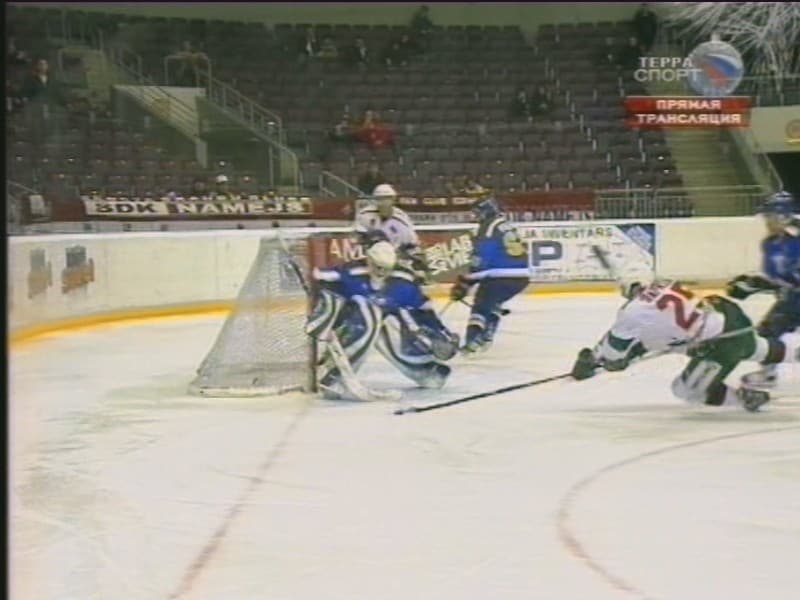

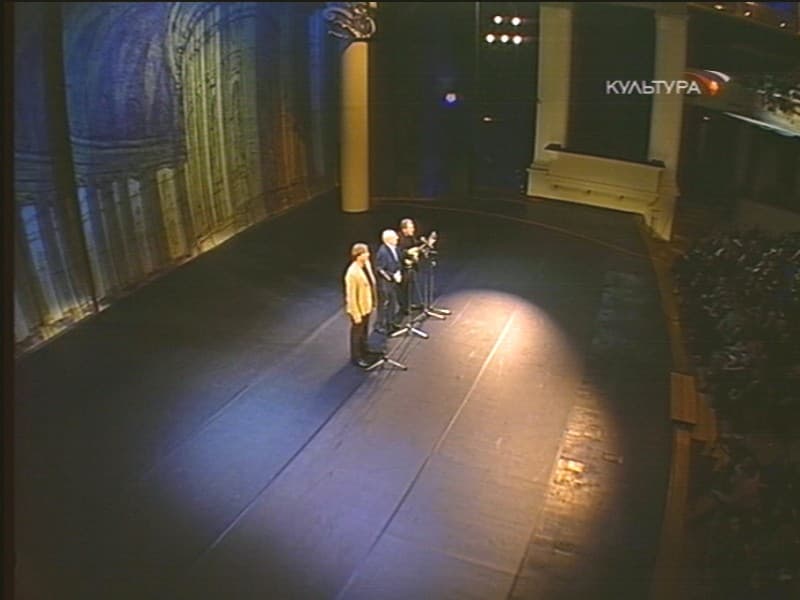

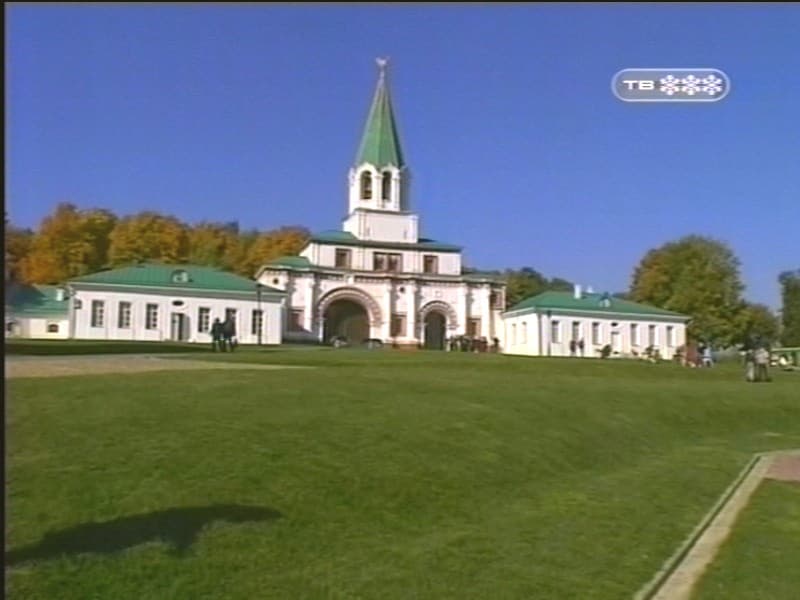

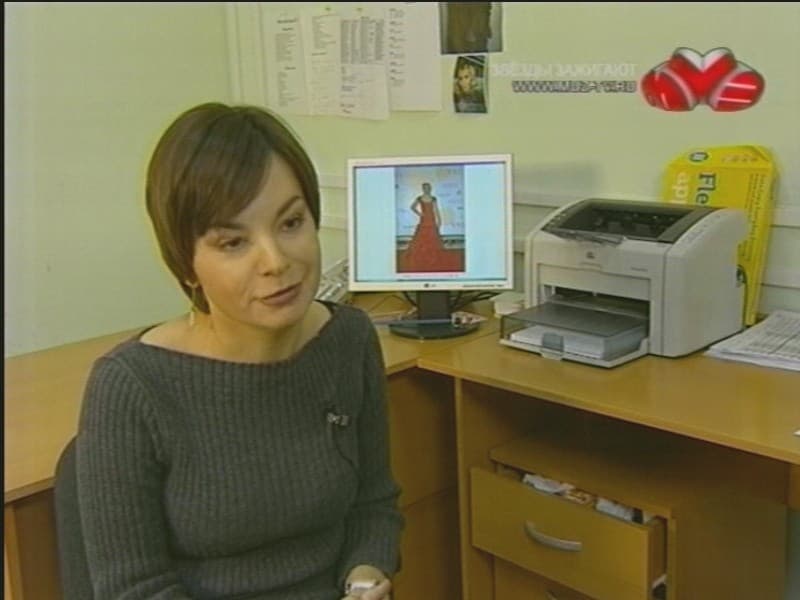

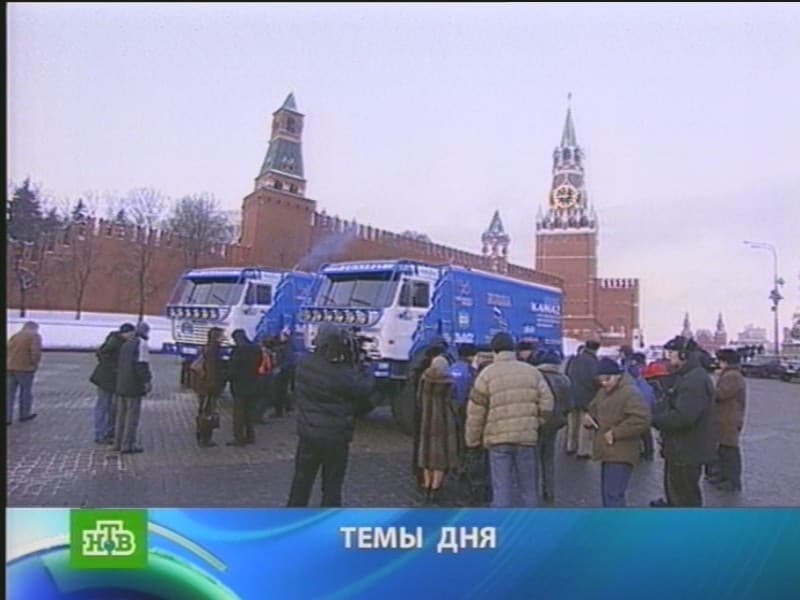

Не считая этого казуса, Behold TV SOLO обеспечивает хорошее качество изображения, хоть и уступающее конкурирующим моделям на базе более эффективных АЦП. При подготовке скриншотов использовалось устройство VGA2USB от Epiphan SYSTEMS inc.

Работа транскодера нареканий не вызвала. Отметим, что экранное меню на изображение, получаемое на видеовыходах, не накладывается.

При перемотке кассеты на подключенном к композитному разъему видеомагнитофоне артефактов и срыва синхронизации не наблюдалось. Автоматическое определение стандарта цветности работало корректно, однако на официальном форуме компании можно найти упоминания о чёрно-белом изображении при включении тюнера и появлении цвета только после переключения канала.

Также следует отметить отсутствие заметного влияние кабеля и тракта тюнера на качество изображения с видеокарты при подключенном устройстве. К сожалению, далеко не все производители могут похвастаться подобными результатами.

Тюнер обеспечивает хорошее качество звука, дополнительная обработка отсутствует.

Наводок на монитор от прилагаемого блока питания во время тестирования замечено не было.

FM-тюнер

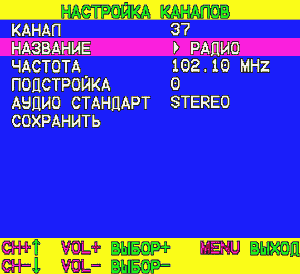

Работа с FM-радиостанциями организована аналогичным образом с поправкой на один вариант поиска по частоте с шагом 0.05 МГц и отсутствие видеонастроек.

Увы, эффективность поиска заметно уступила таковой в TV-режиме, некоторые станции оказались пропущенными, некоторые лишними. Да и качество приёма в целом оказалось на среднем уровне. Но опять же, вспоминая об отсутствии FM-режима в конкурирующих моделях, остаётся только развести руками и напомнить о возможности приёма используемым в Behold TV SOLO ВЧ-блоком радиостанций на телевизионную антенну, в некоторых случаях это наверняка поможет улучшить ситуацию.

Пульт ДУ

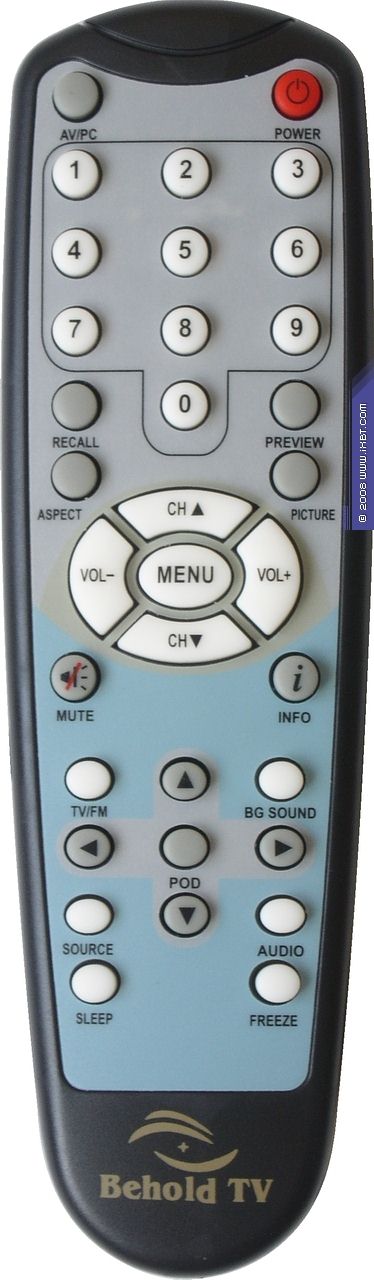

Behold TV SOLO комплектуется 34-кнопочным пультом ДУ, знакомым нам по другим моделям компании. Разумеется, функционал кнопок изменён в соответствии с автономным характером устройства. Расположение кнопок по функциональным зонам в меру эргономично, нажатие достаточно информативно, несмотря на субъективно слишком большой ход. К уже упомянутым выше значимым кнопкам можно добавить стоп-кадр (кнопка FREEZE).

Питание от двух батареек типоразмера AAA, входящих в комплект поставки.

Выводы

Сохранение индивидуальных настроек для каждого канала, полноценная поддержка широкоформатных дисплеев с несколькими режимами масштабирования, поддержка FM-радио, наличие транскодера телевизионных систем и возможность обновления микрокода в сумме позволяют отметить Behold TV SOLO наградой сайта за оригинальный дизайн.

Original Design - награда за уникальный дизайн модели

Спорная реализация управления на самом тюнере и среднее качество приёма FM-радиостанций при подведении итогов не учитывались по причинам, описанным выше.

Плюсы

  • Поддержка разрешений до 1680×1200
  • Хорошее качество изображения и звука
  • FM-радио
  • Поиск по частоте
  • Возможность сортировки каналов
  • Возможность индивидуальной настройки всех параметров для каждого канала
  • Шумоподавление
  • Функция POD (Picture On Desktop)
  • S-Video и композитный видеовыходы
  • Транскодер телевизионных систем
  • Таймеры включения и отключения
  • Русифицированное меню
  • Встроенные игры
  • Возможность пользовательского обновления микрокода тюнера

Минусы

  • Морально устаревший АЦП
  • Отсутствие компонентного входа
  • Отсутствие поддержки 75 Гц при высоких разрешениях
  • Возможный эффект «Вертикальные полосы» при ослабленном сигнале
  • Возможная несовместимость режима POD (Picture On Desktop) с некоторыми видеокартами в определенных разрешениях
  • Невозможность вертикальной установки

Читатели, интересующиеся развитием компании, наверняка уже провели параллель между Behold TV SOLO и Behold TV 609 RDS. В то время, как конкуренты регулярно обновляют элементную базу, Behold TV SOLO представляет собой достаточно консервативный вариант с точки зрения используемой схемотехники, компенсируя это обстоятельство развитым дополнительным функционалом. Однако если декодирование RDS ещё можно было отнести к второстепенным функциям, то приём FM-радиостанций автономным устройством представляет собой более значимое дополнение к основным характеристикам, чтобы полностью отказаться от его учёта при подведении итогов. Интересным решением оказалась и возможность обновления прошивки, позволяющая решать возникающие проблемы без замены устройства на обновлённую модель (камень в огород Compro Technology с V550/V600). С учётом того, что обычный пользователь, вряд ли, проявит интерес к транскодированию сигнала, потенциальными покупателями этого тюнера можно назвать тех, кому важны приём FM-радио, индивидуальные настройки параметров для каждого канала, обновление микропрограммы и возможно, видеовыход. Если, конечно, их устроит цена, на момент выхода обзора Behold TV SOLO является практически самым дорогим автономным тюнером на российском рынке.

Средняя текущая цена (количество предложений) Behold TV SOLO в московской рознице: Н/Д(0)



Выражаем благодарность
Самарскому филиалу компании «Санрайз»
за предоставленный на тестирование тюнер
