Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Asus Strix R9 390 OC 8192 МБ 512-битной GDDR5 PCI-E
Сведения о производителе: Компания Asustek Computer (торговая марка Asus) основана в 1989 году в Китайской Республике (Тайвань). Штаб-квартира в Тайбэе/Тайвань. На рынке в России с 1992 года. Старейший производитель видеокарт и материнских плат. Сейчас выпускает очень широкую гамму продуктов по многим разделам IT-индустрии (включая мобильный сегмент). Производство в Китае и на Тайване. Общая численность работников около 2000 человек.
Устройство(а)

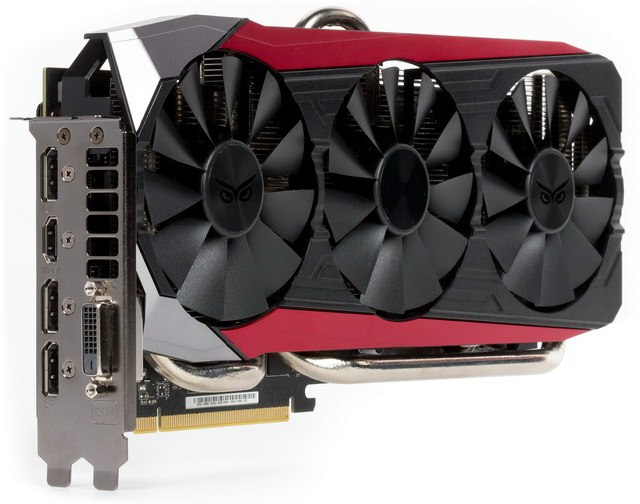

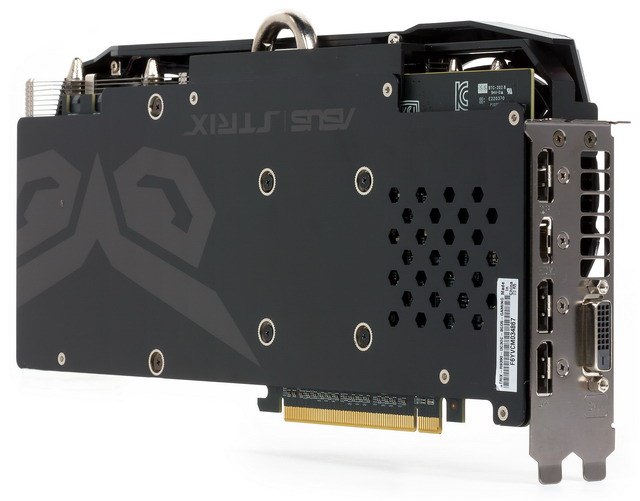

| Asus Strix R9 390 OC 8192 МБ 512-битной GDDR5 PCI-E | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | Radeon R9 390 (Grenada) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 1050 | 1000 | |
| Частота работы памяти (физическая (эффективная)), МГц | 1500 (6000) | 1500 (6000) | |
| Ширина шины обмена с памятью, бит | 512 | ||
| Число вычислительных блоков в GPU | 40 | ||
| Число операций (ALU) в блоке | 64 | ||
| Суммарное число операций (ALU) | 2560 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 160 | ||
| Число блоков растеризации (ROP) | 64 | ||
| Размеры, мм | 305×125×38 | 275×100×35 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 267 | 270 |
| В режиме 2D, Вт | 48 | 50 | |
| В режиме «сна», Вт | 3 | 3 | |
| Уровень шума | В режиме 2D, дБА | 20 | 21 |
| В режиме 2D (просмотр видео), дБА | 20 | 21 | |
| В режиме максимального 3D, дБА | 34 | 41 | |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 1×HDMI 1.4a, 3×DisplayPort 1.2 | 2×DVI (Dual-Link/HDMI), 1×HDMI 1.4a, 1×DisplayPort 1.2 | |
| Поддержка многопроцессорной работы | CrossFire | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Дополнительное питание: количество 8-контактных разъемов | 1 | 1 | |
| Дополнительное питание: количество 6-контактных разъемов | 1 | 1 | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Комплектация локальной памятью | |
|---|---|

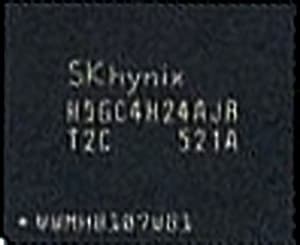

Картa имеeт 8192 МБ памяти GDDR5 SDRAM, размещенной в 16 микросхемах по 4 Гбит (на лицевой стороне PCB). Микросхемы памяти SK Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1750 (7000) МГц. |  |
| Сравнение с эталонным дизайном (reference) | |
|---|---|

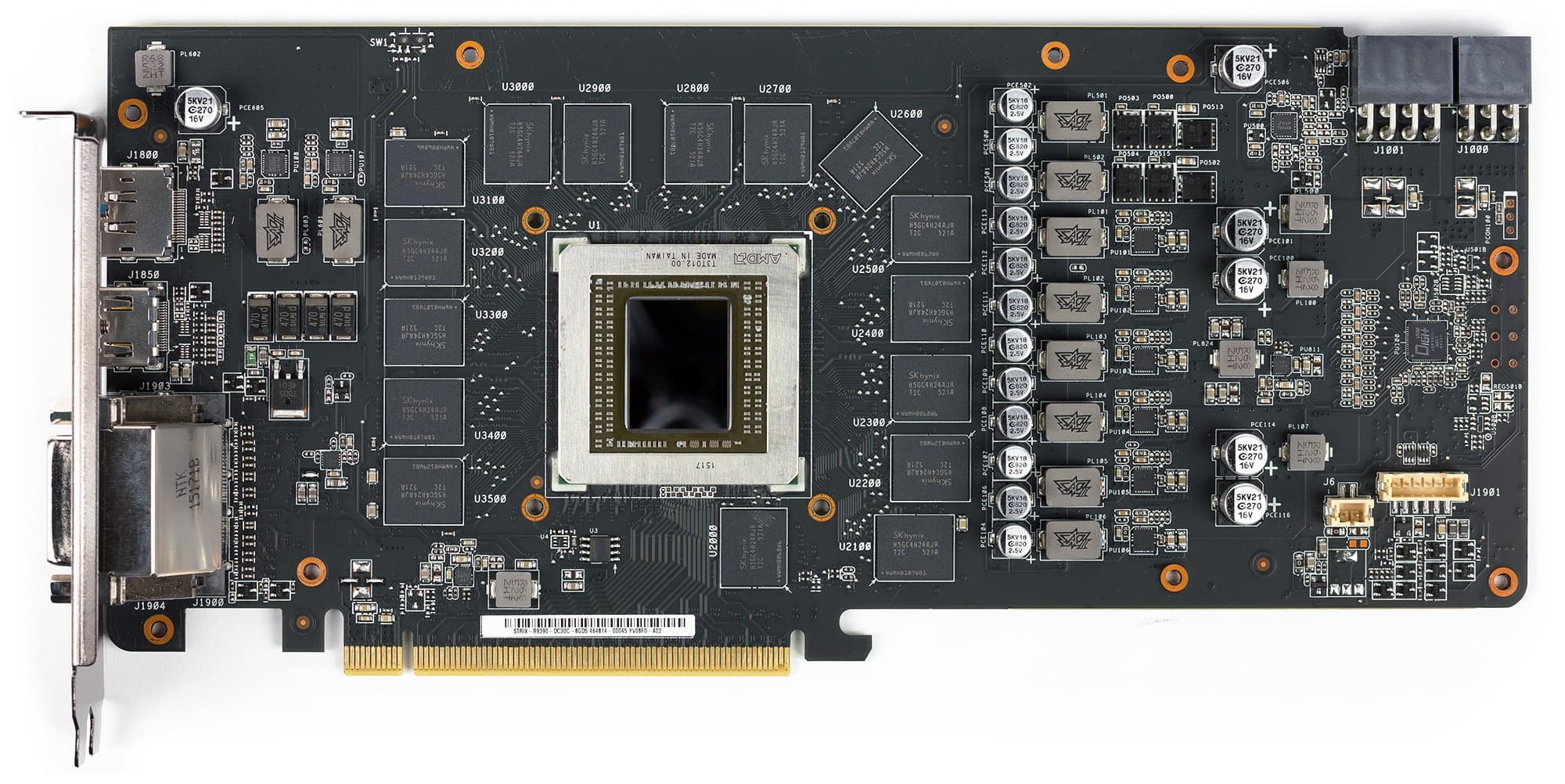

| Вид спереди | |

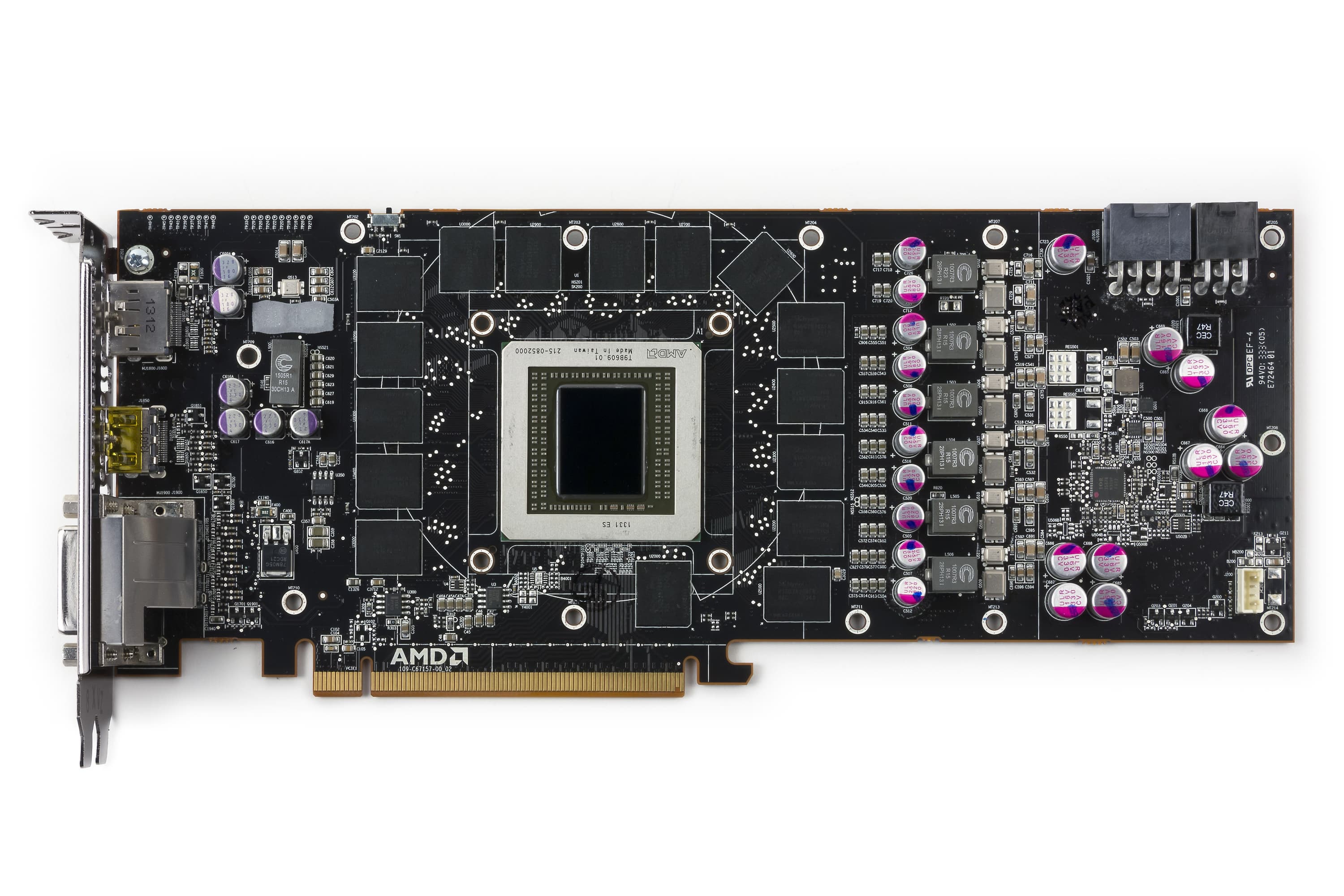

| Asus Strix R9 390 OC 8192 МБ 512-битной GDDR5 PCI-E | Reference card AMD Radeon R9 390X |
 |  |

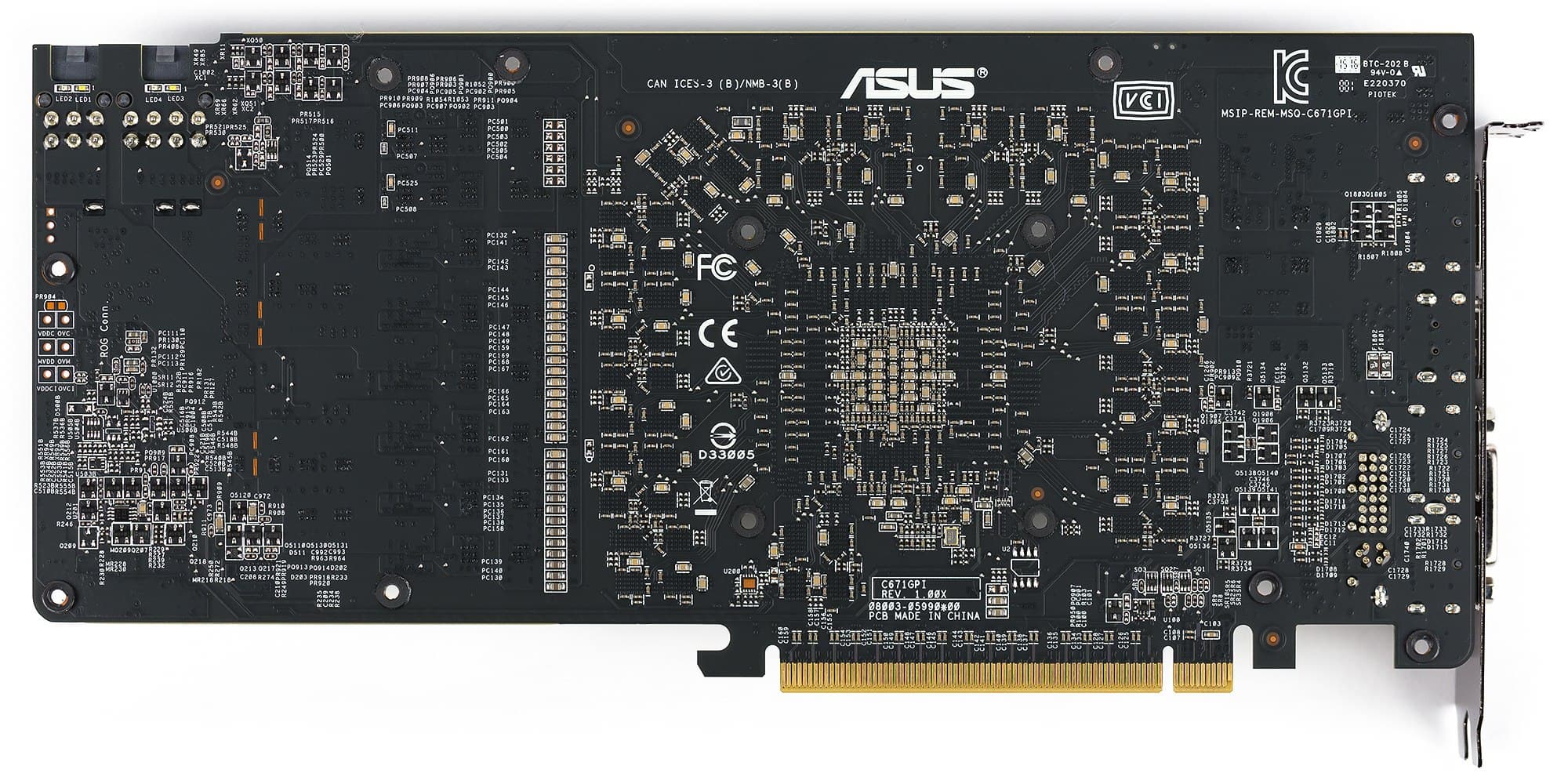

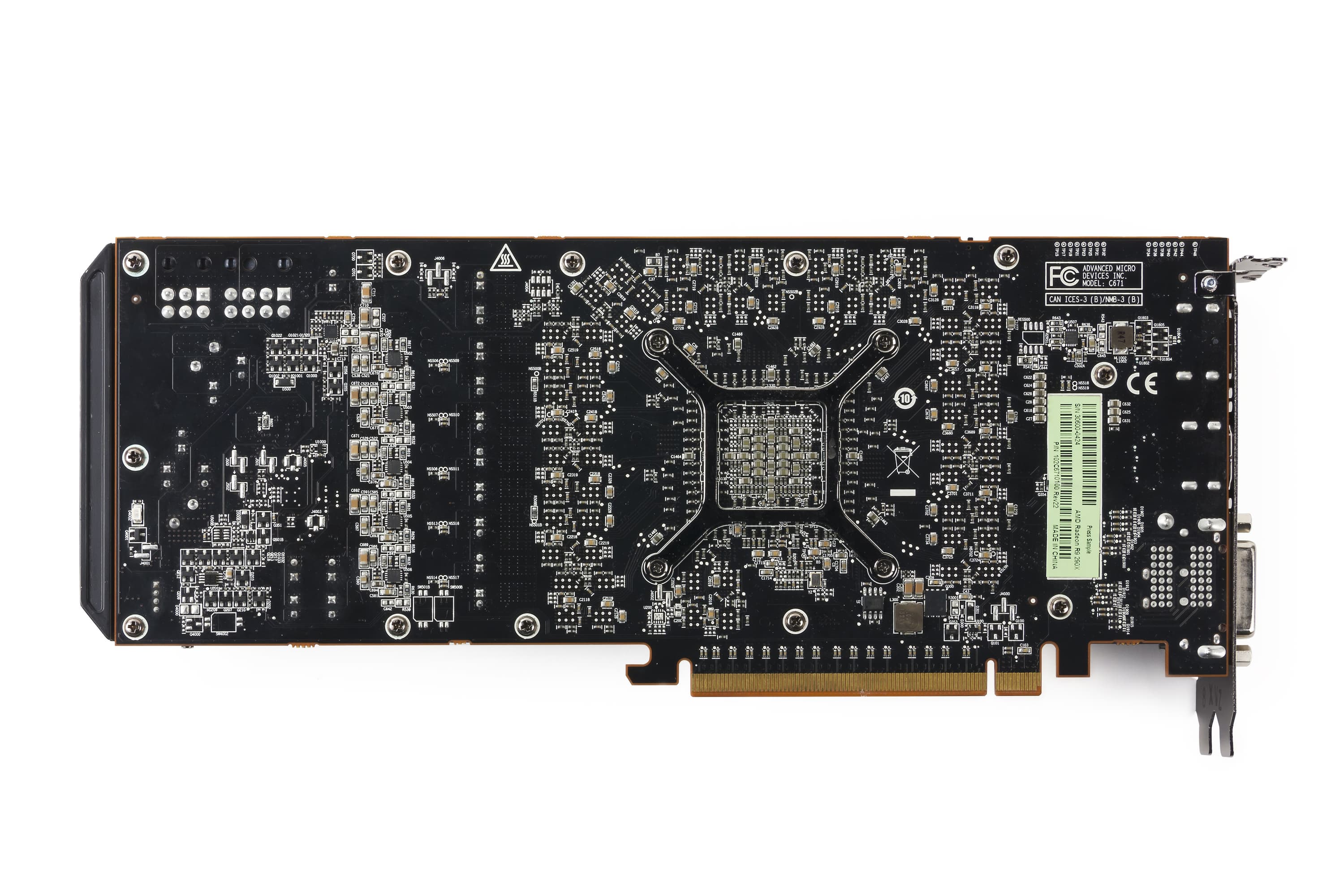

| Вид сзади | |
| Asus Strix R9 390 OC 8192 МБ 512-битной GDDR5 PCI-E | Reference card AMD Radeon R9 390X |
 |  |
Плата является полной копией карты Asus на базе R9 390X, которую мы уже изучали. Стоит еще раз отметить, что схема питания имеет 8 фаз для ядра и 2 фазы для памяти и управляется цифровым контроллером Digi+ ASP1211, а при изготовлении платы применяется технология Super Alloy Power II, что вкупе с использованием специальных конденсаторов уменьшает энергопотребление и нагрев.
Карта не относится к семейству оверклокерских (как серия Matrix), однако при желании можно скачать с сайта производителя утилиту GPU Tweak и попробовать поднять частоты работы ускорителя. В нашем случае разгон не проводился.
| Система охлаждения | |
|---|---|

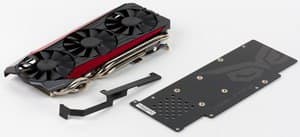

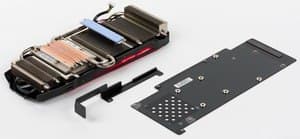

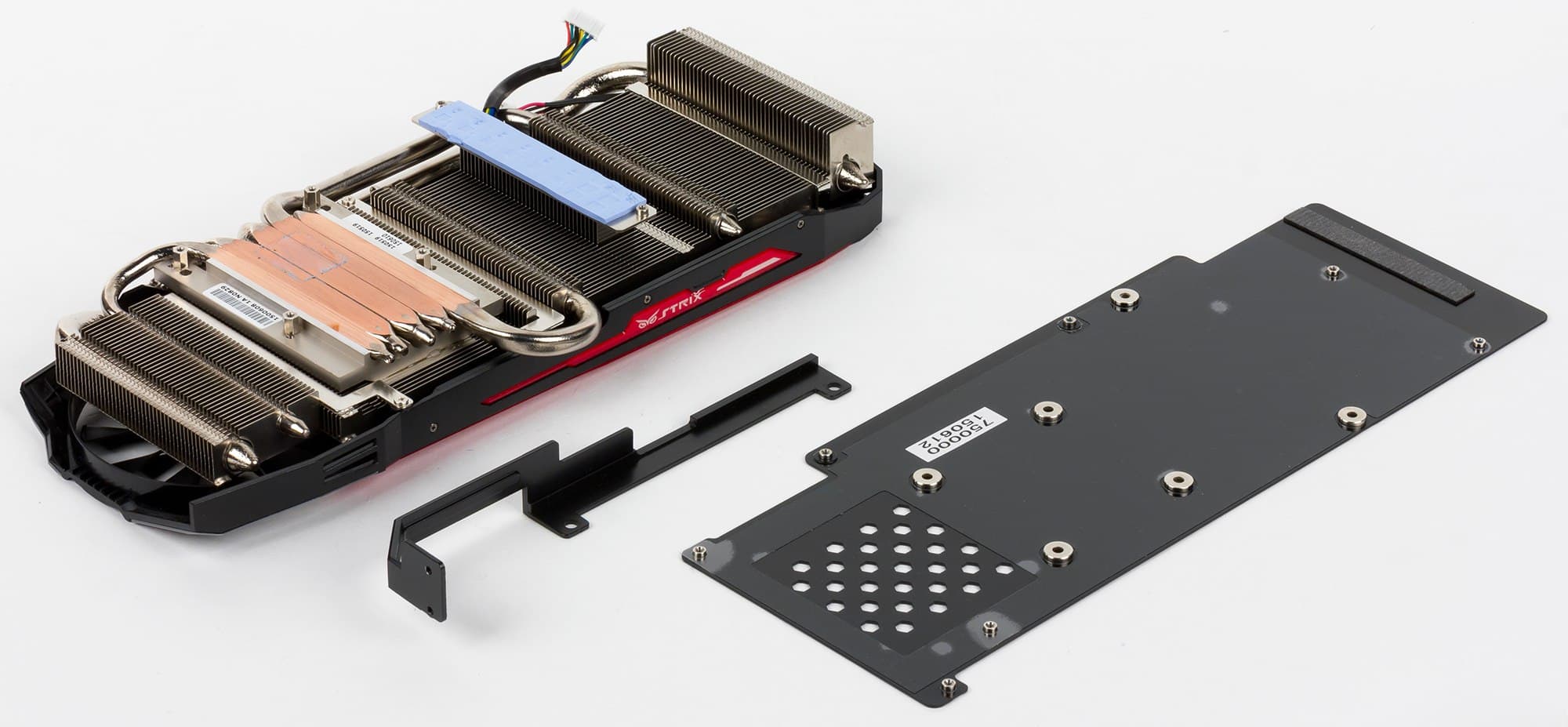

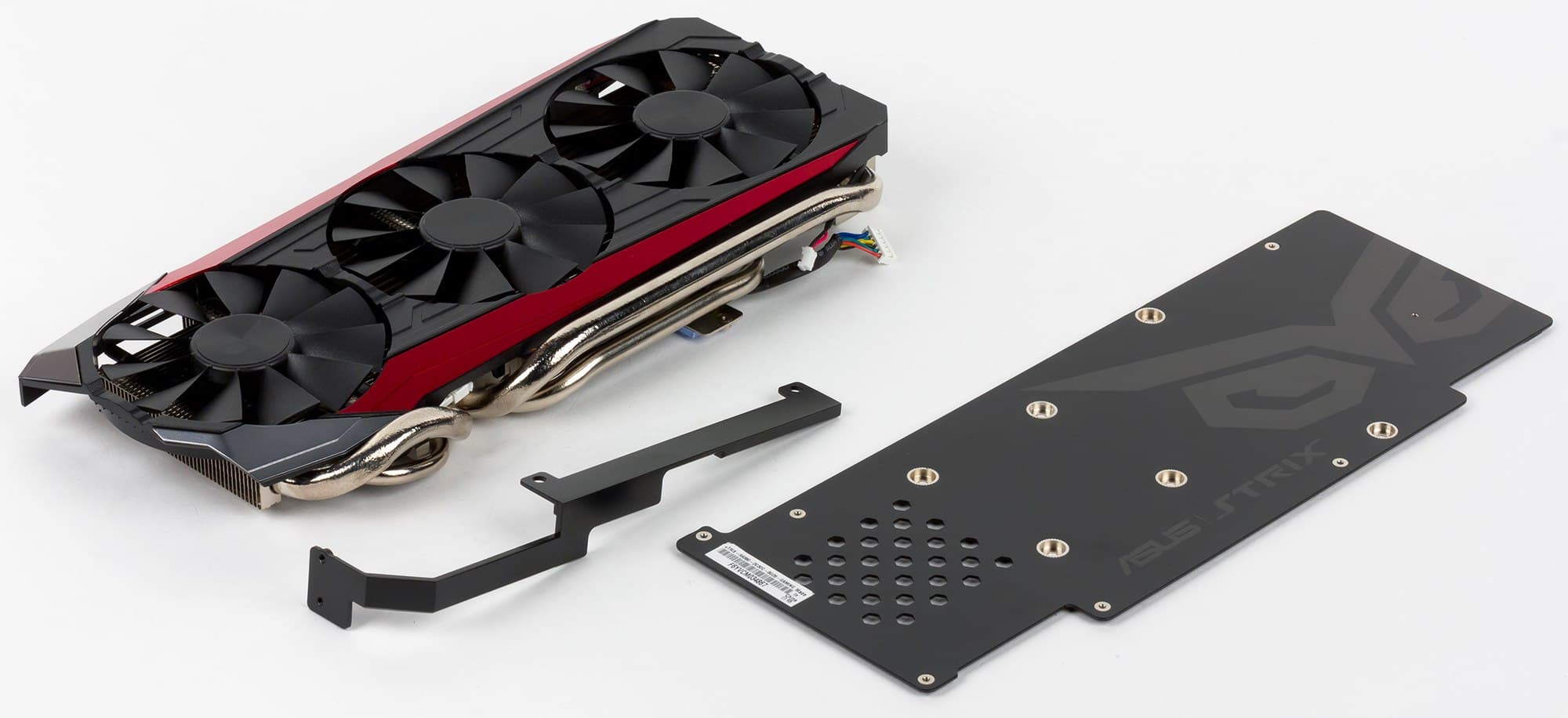

Главной частью кулера DirectCu III является массивный пластинчатый никелированный радиатор. Тепловые трубки, впрессованные в медное основание, обеспечивают равномерное распределение тепла по ребрам радиатора. С помощью дополнительной подошвы этот же радиатор охлаждает и силовые транзисторы. Сверху радиатора установлен кожух с тремя вентиляторами, работающими на одинаковой частоте вращения. Компания заявляет, что используется особый материал лопастей вентиляторов, который обеспечивает долгосрочность работы крыльчаток. Стоит еще раз напомнить, что особенностью системы охлаждения карт серии Strix является остановка вентиляторов в случае простоя при малом нагреве GPU. Микросхемы памяти не охлаждаются. Сзади установлена пластина, которая соединяется с торцевой частью PCB и обеспечивает жесткость относительно массивной видеокарты (предотвращая изгиб печатной платы). После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 82 градусов, что является нормальным результатом для видеокарты такого уровня. |  |
 | |
| Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder) |
|---|
 |
Методика измерения шума
- Помещение шумоизолировано и заглушено, снижены реверберации.
- Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
- Фоновый уровень 20 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
- Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
- Режимы измерения:
- Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
- Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
- Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.
В режиме простоя в 2D температура составляла 36 °C, вентиляторы не работали, шум был равен фоновому — 20 дБА.
При просмотре фильма с аппаратным декодированием температура медленно поднималась до 62 °C, вентиляторы запускались и работали на частоте вращения 600 оборотов в минуту, уровень шума практически не изменился (20 дБА).
В режиме максимальной нагрузки в 3D температура достигала 82 °C, вентиляторы при этом раскручивались до 1843 оборотов в минуту, шум вырастал до 34 дБА — можно считать СО не слишком шумной.

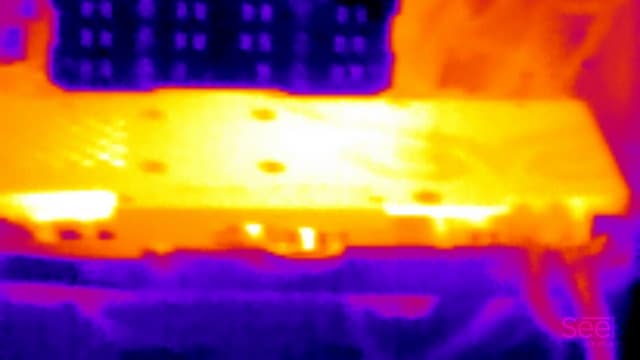

Термоснимок
Наиболее нагретая область — в районе GPU и преобразователей напряжения.
| Комплектация | |
|---|---|

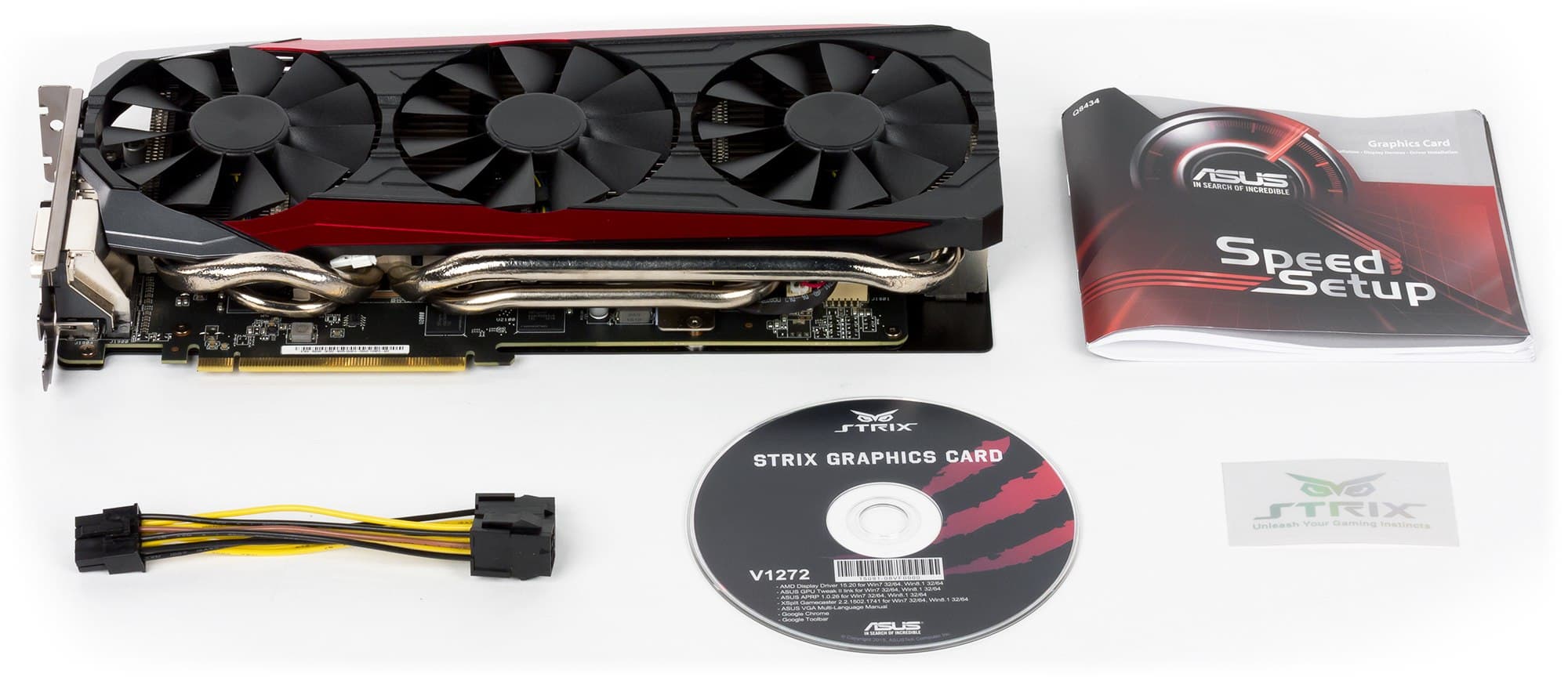

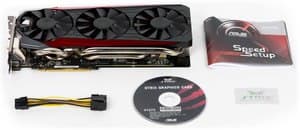

Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект плюс разветвитель питания и фирменную наклейку. |  |
| Упаковка | |
|---|---|
 |  |
Установка и драйверы
Конфигурация тестового стенда
- Компьютер на базе процессора Intel Core i7-5960X (Socket 2011):
- процессор Intel Core i7-5960X (o/c 4 ГГц);
- СО Intel Thermal Solution RTS2011LC;
- системная плата Asrock Fatal1ty X99X Killer на чипсете Intel X99;
- оперативная память 16 ГБ DDR4 G.Skill Ripjaws4 F4-2800C16Q-16GRK 2800 МГц;
- жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
- 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
- блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
- корпус Corsair Obsidian 800D Full Tower.
- операционная система Windows 7 64-битная; DirectX 11.1;
- монитор Samsung U28D590D (28″);
- клавиатура Cougar 700K;
- драйверы AMD версии Catalyst 15.8 Omega;
- драйверы Nvidia версии 355.82;
- VSync отключен.
Список инструментов тестирования
Методику тестирования и все настройки можно посмотреть здесь.
- BioShock Infinite (Irrational Games/2K Games)
- Watch Dogs (Ubisoft)
- Grand Theft Auto V (Rockstar Games/Rockstar Games)
- The Witcher 3: Wild Hunt (CD Projekt RED)
- Middle-earth: Shadow of Mordor (Monolith Productions/Warner Bros. Interactive Entertainment)
- Batman: Arkham Origins (Warner Bros. Interactive Entertainment)
- 3DMark (2013) (FutureMark)
- Metro: Last Light (4A Games/Deep Silver)
- Battlefield 4 (EA Digital Illusions CE/EA)
- Dragon Age: Inquisition (BioWare/EA)
Результаты тестов: сравнение производительности
- BioShock Infinite
- Watch Dogs
- Grand Theft Auto V
- The Witcher 3: Wild Hunt
- Middle-earth: Shadow of Mordor
- Batman: Arkham Origins
- 3DMark (FireStrike) Graphics Marks
- Metro: Last Light
- Battlefield 4
- Dragon Age: Inquisition
Выводы
| Рейтинг iXBT.com | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — GeForce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 30 ежемесячно исследуемым нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят R9 390 и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. | середина октября 2015 г. | |||
| № | Название ускорителя | Рейтинг iXBT.com | Рейтинг полез. | Цена |
| 10 | Asus Strix R9 390 8192 МБ, 1050/1050/6000 | 1810 | 453 | 400 |
| 11 | GTX 970 4096 МБ, 1050—1177/7000 | 1810 | 469 | 386 |
| 12 | R9 390 8192 МБ, 1000/1000/6000 | 1740 | 448 | 388 |
| 13 | GTX 780 3072 МБ, 863—900/6000 | 1680 | 372 | 452 |
Комментарий к Рейтингам iXBT.com
Прямым конкурентом Radeon R9 390 является GeForce GTX 970, и мы видим, что силы в этом состязании практически равны. Среднестатистический R9 390 чуть-чуть отстал от GTX 970, а карта Asus в силу чуть более высокой частоты ядра вышла идеально ровно на уровень GTX 970. Так что все должна решать цена.
| Рейтинг полезности | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг полезности тех же карт получается если показатели предыдущего рейтинга разделить на цены соответствующих ускорителей | 15 сентября 2015 г. | |||
| № | Название ускорителя | Рейтинг полез. | Рейтинг iXBT.com | Цена |
| 08 | GTX 970 4096 МБ, 1050—1177/7000 | 469 | 1810 | 386 |
| 12 | Asus Strix R9 390 8192 МБ, 1050/1050/6000 | 453 | 1810 | 400 |
| 13 | R9 390 8192 МБ, 1000/1000/6000 | 448 | 1740 | 388 |
| 21 | GTX 780 3072 МБ, 863—900/6000 | 372 | 1680 | 452 |
Комментарий к Рейтингам полезности
А вот по цене на момент написания материала GTX 970 оказался чуть более выгодным приобретением, нежели R9 390, включая и вариант Asus.
Asus Strix R9 390 OC 8192 МБ 512-битной GDDR5 PCI-E — современный и быстрый (несмотря на то, что ядро у него весьма старое) ускоритель почти топового класса (на один уровень ниже), имеющий 8 гигабайт памяти. Именно поэтому трудно дать совет, что лучше приобрести: GTX 970, чуть-чуть обыгрывающий ускорители R9 390 по цене (правда, цены могут меняться), но имеющий 4 гигабайта памяти, или все же R9 390, включая достойный продукт Asus. Наверное, с точки зрения перспективности — лучше R9 390 из-за объема памяти: ускоритель все же весьма мощный, и в будущем наличие 8 гигабайт памяти будет не лишним. Что касается самой карты Asus, то стоит еще раз отметить очень хорошую систему охлаждения карт Strix, которая совершенно бесшумна в ненагруженных режимах (2D) и относительно тиха в 3D. Про фабричный разгон здесь говорить смысла нет, у семейства Radeon подъем частоты ядра на 50 МГц, как правило, дает не слишком заметный прирост производительности, и именно так обстоит дело в данном случае.
Oкончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).
