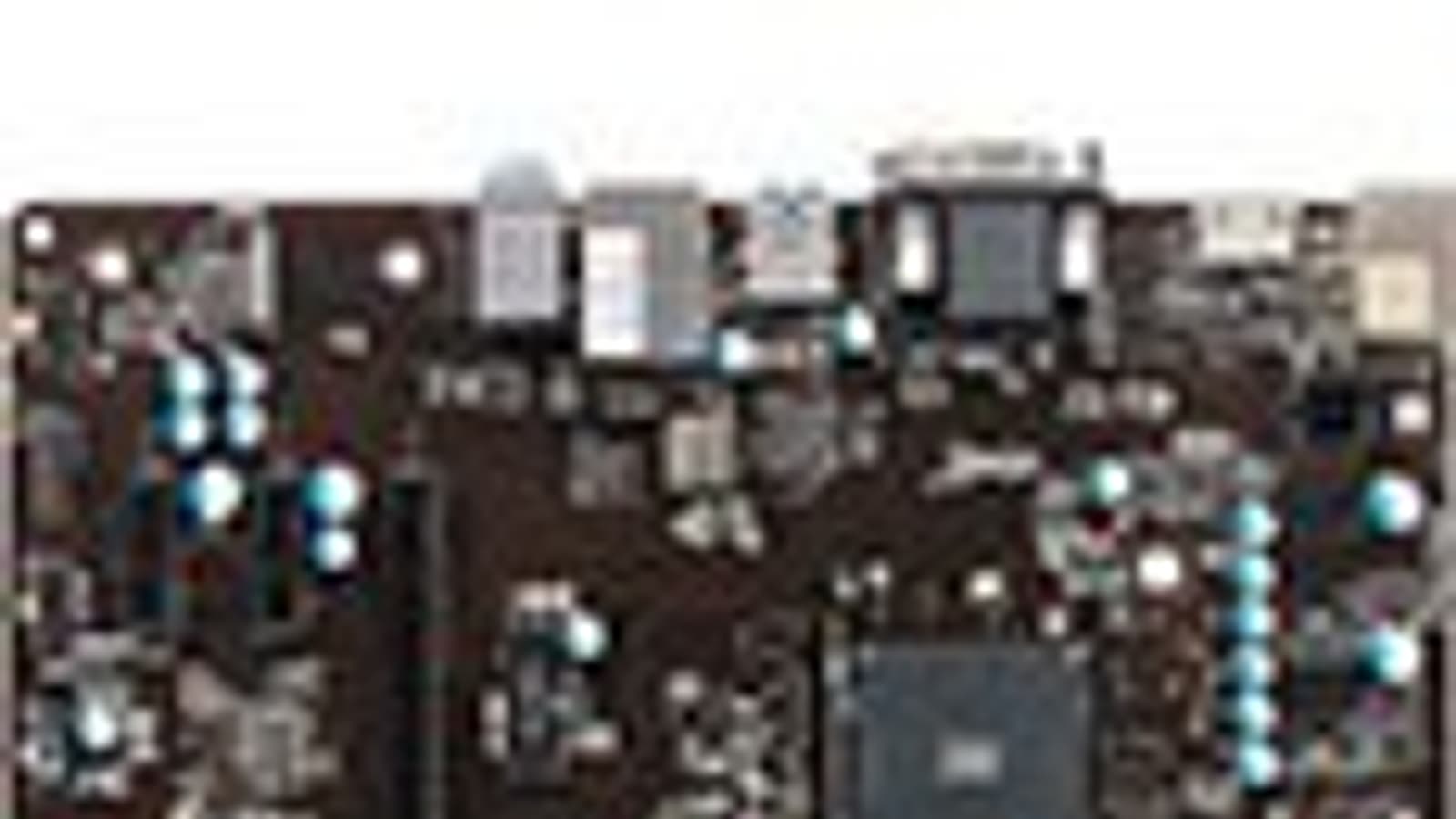

Материнская плата MSI AM1M


«Суррогатные» платформы AMD и Intel в первую очередь предназначались для производства компактных, но бюджетных компьютеров, однако покупатели быстро пришли к выводу, что их функциональность и производительность могут быть востребованы и в других сегментах. Действительно: производительность центральных процессоров давно уже достигла достаточного для «офисного» использования уровня даже в случае SoC начального уровня. Функциональность последних также достаточна для создания на их базе обычных РС, ни в чем не уступающих постепенно списываемым компьютерам десятилетней давности на базе Celeron D и иже с ними. Но есть и плюсы перед устаревшими решениями: в первую очередь — энергоэффективность.

Понятно, что в типовом корпусе microATX или вообще АТХ можно использовать и Mini-ITX-платы, но зачем? Ведь туда можно установить и менее компактные решения, что особенно полезно для тех, кто планирует использовать карты расширения PCIe: microATX позволяет предоставить им больше слотов расширения. Так что давайте посмотрим на типичное, но уже не слишком компактное решение для платформы AMD AM1 — плату MSI AM1M.

Конфигурация и особенности платы

Сводная таблица характеристик платы MSI AM1M приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Kabini
Процессорный разъем
Socket AM1
Чипсет
Интегрирован в процессоры
Память
2 × DDR3 (до 32 ГБ)
Аудиоподсистема
Realtek ALC887
Сетевой контроллер
Realtek RTL8111G
Слоты расширения
1 × PCIe 2.0 x4 (в форм-факторе x16)
2 × PCIe 2.0 x1
SATA-разъемы
2 × SATA 6 Гбит/с
USB-порты
2 × USB 3.0 (процессор)
8 × USB 2.0
2 × USB 3.0 (ASMedia ASM1042)
Разъемы на задней панели
1 × HDMI
1 × VGA
1 × DVI-D
2 × USB 3.0
4 × USB 2.0
1 × RJ-45
1 × PS/2
3 аудиоразъема типа миниджек
Внутренние разъемы
24-контактный разъем питания ATX
4-контактный разъем питания ATX 12 В
2 × SATA 6 Гбит/с
1 разъем для подключения 4-контактных вентиляторов
2 разъема для подключения портов USB 2.0
1 разъем для подключения портов USB 3.0
Форм-фактор
microATX (244 × 170 мм)
Средняя цена
T-11760536
Розничные предложенияL-11760536-10

Форм-фактор

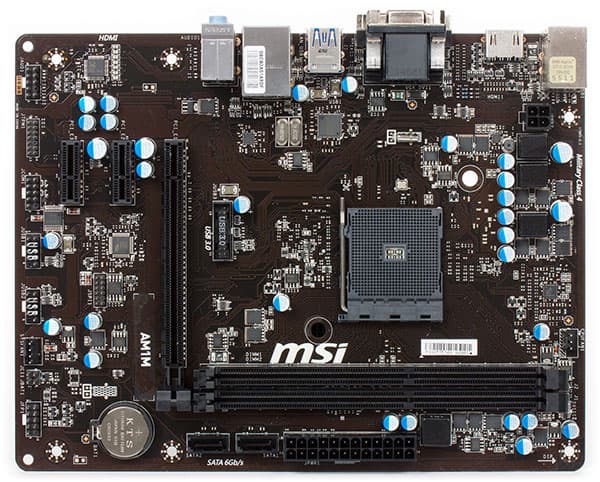

Плата MSI AM1I выполнена в форм-факторе «очень зауженный» microATX (244 × 170 мм), т. е. ее длина в точности соответствует стандарту, а вот ширина уже отвечает спецификации более компактного формата Mini-ITX. Она может быть установлена в корпус, поддерживающий платы с форм-фактором microATX или большие по размеру. Для монтажа платы предусмотрено шесть стандартных отверстий.

Чипсет и процессорный разъем

Как уже было не раз упомянуто, все устройства под Socket AM1 представляют собой однокристальные системы (SoC), т. е. включают в себя и собственно процессор, и полную функциональность «чипсета».

Память

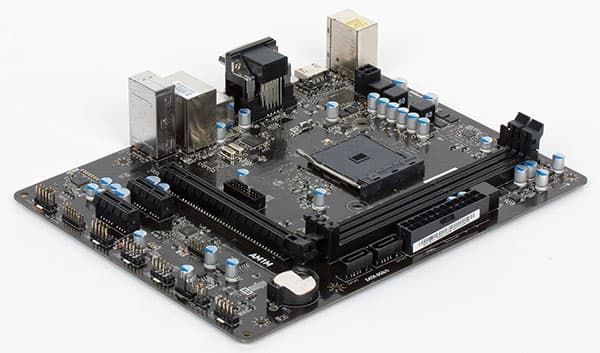

Для установки модулей памяти на плате предусмотрено два DIMM-слота, что даже несколько избыточно, поскольку все процессоры для АМ1 поддерживают лишь один канал памяти. Соответственно, второй разъем сможет пригодиться лишь для ее расширения, благо максимальный поддерживаемый объем составляет 32 ГБ, но подходящих для его получения модулей в продаже пока нет. Официально поддерживаются модули DDR3-1333/1600, что соответствует спецификациям процессоров, однако возможно и использование модулей меньшей частоты. Заметим, что разгон памяти на этой платформе не предусмотрен в принципе, за исключением увеличения базовой частоты, но в данной плате оно не реализовано. В результате бессмысленной оказывается поддержка профилей ХМР, да и возможность регулировать напряжение памяти в диапазоне 1,3—1,8 В тоже бесполезна, поскольку частоту можно лишь понизить вплоть до 800 МГц, но не повысить.

Слоты расширения

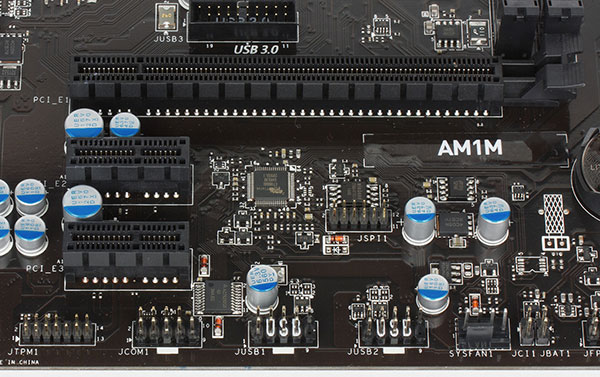

SoC Kabini поддерживают до восьми линий PCIe 2.0, часть из которых может быть объединена для поддержки слота PCIe x4. Таковой на плате реализован, но имеет физическое исполнение PCIe x16, что улучшает совместимость с картами расширения — возможно даже использование дискретных видеокарт. Для большинства процессоров семейства это не требуется, но в нем сейчас есть и два Athlon X4 с заблокированным видеоядром, с которыми можно поэкспериментировать (особенно при наличии ранее купленной видеокарты, уровнем выше встроенного в другие APU Radeon R4). Кроме того, на плате есть два слота PCIe x1, куда можно установить карты расширения, не нуждающиеся в высокой пропускной способности интерфейса.

Видеоразъемы

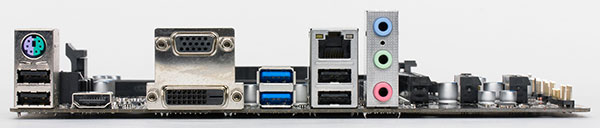

Для подключения мониторов и других устройств отображения на задней панели платы имеются порты HDMI 1.4 (максимальное разрешение 4096×2160@24 Гц или 1920×1200@60 Гц), DVI-D (Single Link — 1920×1200@60 Гц) и VGA (D-Sub).

SATA-порты

Для подключения накопителей или оптических приводов на плате предусмотрено два порта SATA 6 Гбит/с, которые реализованы на базе интегрированного в APU контроллера. На фоне возможностей современных чипсетов это кажется заметным ограничением, однако на практике им не является, поскольку большинство компьютеров (особенно недорогих и компактных) и сейчас снабжается одним накопителем (реже — двумя).

USB-разъемы, последовательный порт

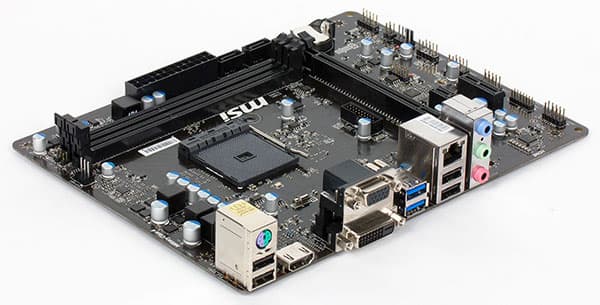

Для подключения всевозможных периферийных устройств в SoC Kabini имеется поддержка двух портов USB 3.0 и восьми USB 2.0. На практике это вызывает определенные проблемы с конфигурированием, поскольку портов USB 3.0 не хватает, чтобы обеспечить их наличие и на задней планке, и на передней панели корпуса. Поэтому на MSI AM1M (как и на многих других подобных решениях) установлен контроллер USB 3.0 ASMedia ASM1042 (с интерфейсом PCIe 2.0 x1), который обеспечивает поддержку двух портов USB 3.0 на задней панели. Туда же выведены четыре порта USB 2.0, поддерживаемые процессором. Остальные четыре «процессорных» порта USB 2.0 и пара USB 3.0 доступны в виде гребенок на текстолите. Другой особенностью платы, способной порадовать владельцев устаревшей периферии, является наличие внутреннего разъема COM-порта. К сожалению, планка для его вывода наружу в комплекте отсутствует, но, в общем-то, она стоит копейки и может уже иметься в наличии.

Сетевой интерфейс

Для подключения к сегменту локальной сети на плате реализован гигабитный сетевой интерфейс на базе контроллера Realtek RTL8111G — практически стандарта де-факто для недорогих плат.

Система питания

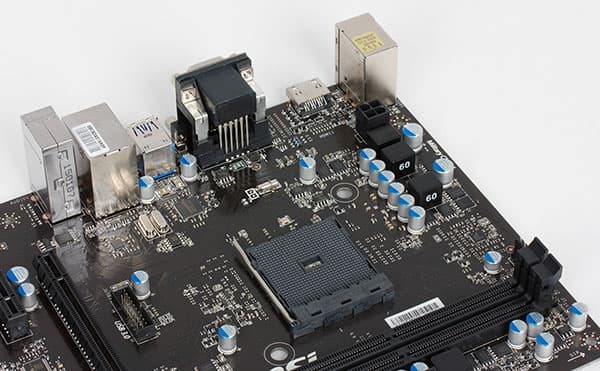

Как и большинство плат для данной платформы, эта имеет 24-контактный и 4-контактный разъемы для подключения блока питания. Регулятор напряжения питания процессора на плате является трехканальным. Все компоненты недорогие, но, тем не менее, MSI не забывает упомянуть об использовании твердотельных конденсаторов, черных катушек и прочего «Military Class», что стало уже привычным.

Аудиоподсистема

Опять же, как и следовало ожидать, поддержка аналогового аудио реализована по принципу «чтобы было»: используется старый уже кодек Realtek ALC887, который и «при жизни» эталоном качественного звучания не был. Формально он поддерживает акустику 7.1, но из-за наличия на задней панели лишь трех аудиоразъемов подключить ее можно только при одновременном задействовании и их, и фронтальных выходов корпуса. Впрочем, как нам кажется, обычным для систем такого уровня является использование пары недорогих колонок, и не более того, ну а если вдруг кому понадобится акустика высокого класса, для ее подключения давно уже с успехом применяется HDMI.

Итого

Как мы уже писали, главной целью разработки платформы АМ1 было усиление позиций в сегменте бюджетных низкопотребляющих компактных решений. Причем все три слова в данном случае являются ключевыми одновременно — если отбросить любое из них, конкуренты могут оказаться более предпочтительными. В данном случае как раз наблюдается отступление от компактности, что заставляет полученное решение пытаться конкурировать с изначально более серьезными платформами, типа «настольных» Celeron и A4 на бюджетных платах, коих в данном сегменте уже очень много. Найти хоть какие-нибудь преимущества АМ1 при таком раскладе уже не получается ни по стоимости, ни по производительности (хоть процессорной, хоть графической части), ни по функциональности. В общем, по сути, имеем забавный технический казус: производители готовы для расширения ассортимента выпускать решения, которым сложно найти своего покупателя. Если бы AMD как-то обновила процессоры для данной платформы, расклад мог бы немного измениться, однако за прошедшее время это не сделано и, похоже, не планируется. Да и если вдруг случится чудо, мешать, как нам кажется, начнут уже периферийные ограничения, которых во «взрослых» платформах (начиная от бюджетных чипсетов AMD A68H и Intel H81) намного меньше.

Эта модель на сайте производителя (русское зеркало)
