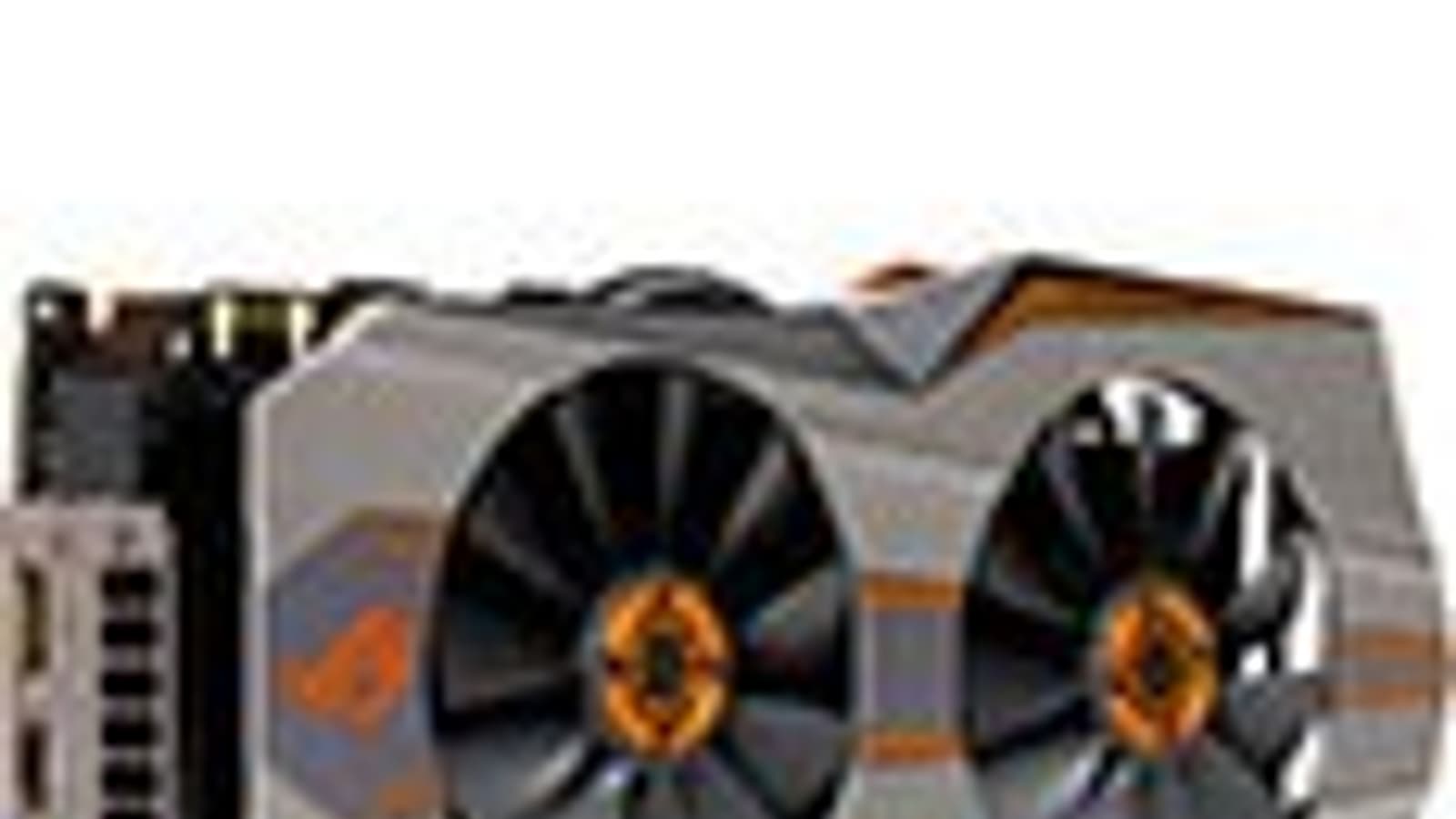

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Asus ROG Matrix Platinum GeForce GTX 980 Ti 6144 МБ 384-битной GDDR5 PCI-E
Сведения о производителе: Компания Asustek Computer (торговая марка Asus) основана в 1989 году в Китайской Республике (Тайвань). Штаб-квартира в Тайбэе/Тайвань. На рынке в России с 1992 года. Старейший производитель видеокарт и материнских плат. Сейчас выпускает очень широкую гамму продуктов по многим разделам IT-индустрии (включая мобильный сегмент). Производство в Китае и на Тайване. Общая численность работников около 2000 человек.
Устройство(а)
| Asus ROG Matrix Platinum GeForce GTX 980 Ti 6144 МБ 384-битной GDDR5 PCI-E | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | GeForce GTX 980 Ti (GM200) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 1215—1442 | 1000—1075 | |
| Частота работы памяти (физическая (эффективная)), МГц | 1800 (7200) | 1750 (7000) | |
| Ширина шины обмена с памятью, бит | 384 | ||
| Число вычислительных блоков в GPU | 22 | ||
| Число операций (ALU) в блоке | 128 | ||
| Суммарное число операций (ALU) | 2816 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 176 | ||
| Число блоков растеризации (ROP) | 96 | ||
| Размеры, мм | 300×150×50 | 270×100×35 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 3 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 262 | 248 |
| В режиме 2D, Вт | 98 | 94 | |
| В режиме «сна», Вт | 12 | 12 | |
| Уровень шума | В режиме 2D, дБА | 25,5 | 20 |
| В режиме 2D (просмотр видео), дБА | 25,5 | 20 | |
| В режиме максимального 3D, дБА | 37,0 | 32,5 | |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0, 3×DisplayPort 1.2 | 1×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/VGA), 1×HDMI 2.0, 3×DisplayPort 1.2 | |
| Поддержка многопроцессорной работы | SLI | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Дополнительное питание: количество 8-контактных разъемов | 2 | 1 | |
| Дополнительное питание: количество 6-контактных разъемов | Нет | 1 | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Комплектация локальной памятью | |
|---|---|
Картa имеeт 6144 МБ памяти GDDR5 SDRAM, размещенной в 12 микросхемах по 4 Гбит на лицевой стороне PCB. Микросхемы памяти SK Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1750 (7000) МГц. |  |
| Сравнение с эталонным дизайном (reference) | |
|---|---|

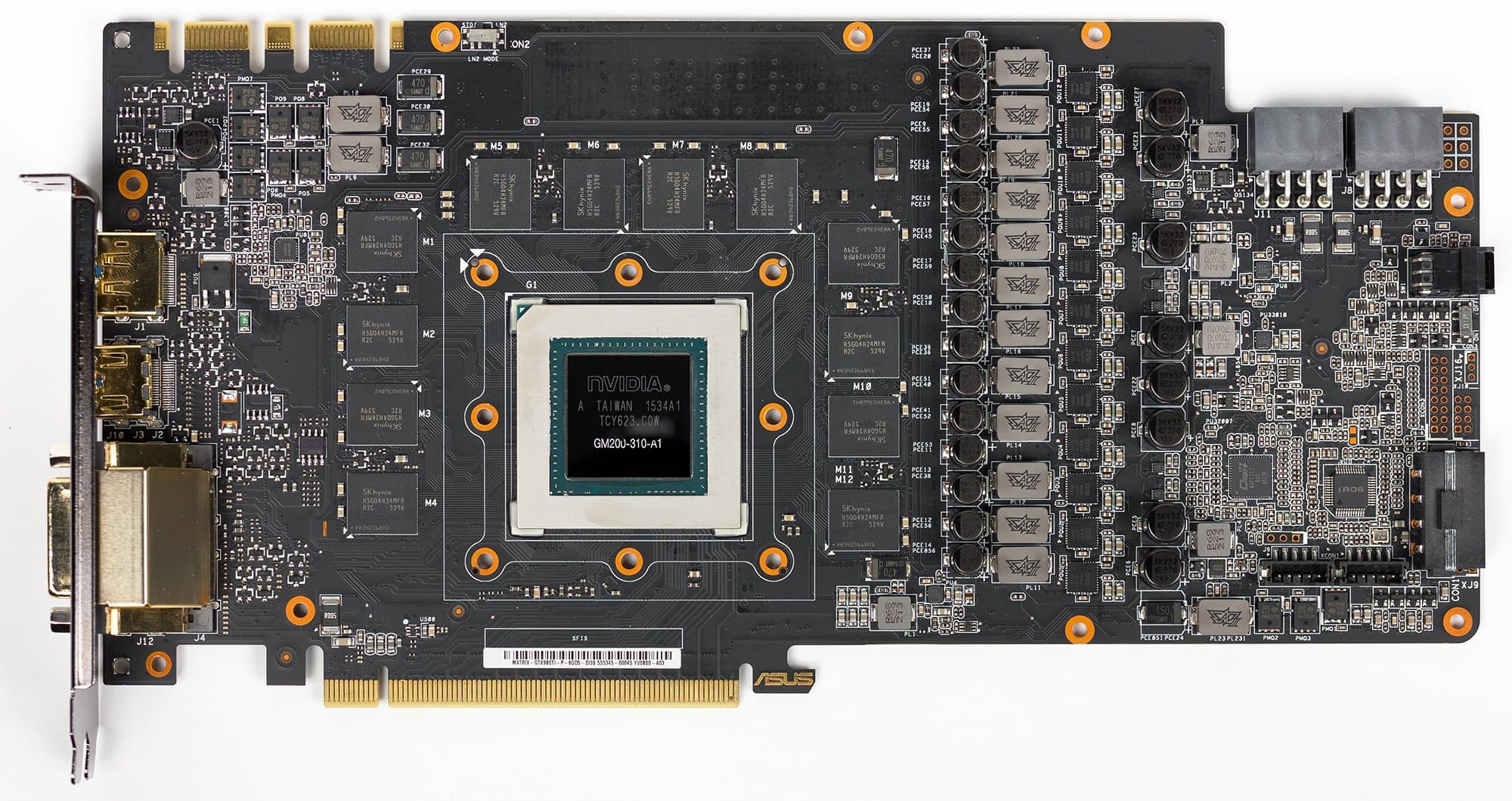

| Вид спереди | |
| Asus ROG Matrix Platinum GeForce GTX 980 Ti 6144 МБ 384-битной GDDR5 PCI-E | Reference card Nvidia GeForce GTX 980 Ti |
 |  |

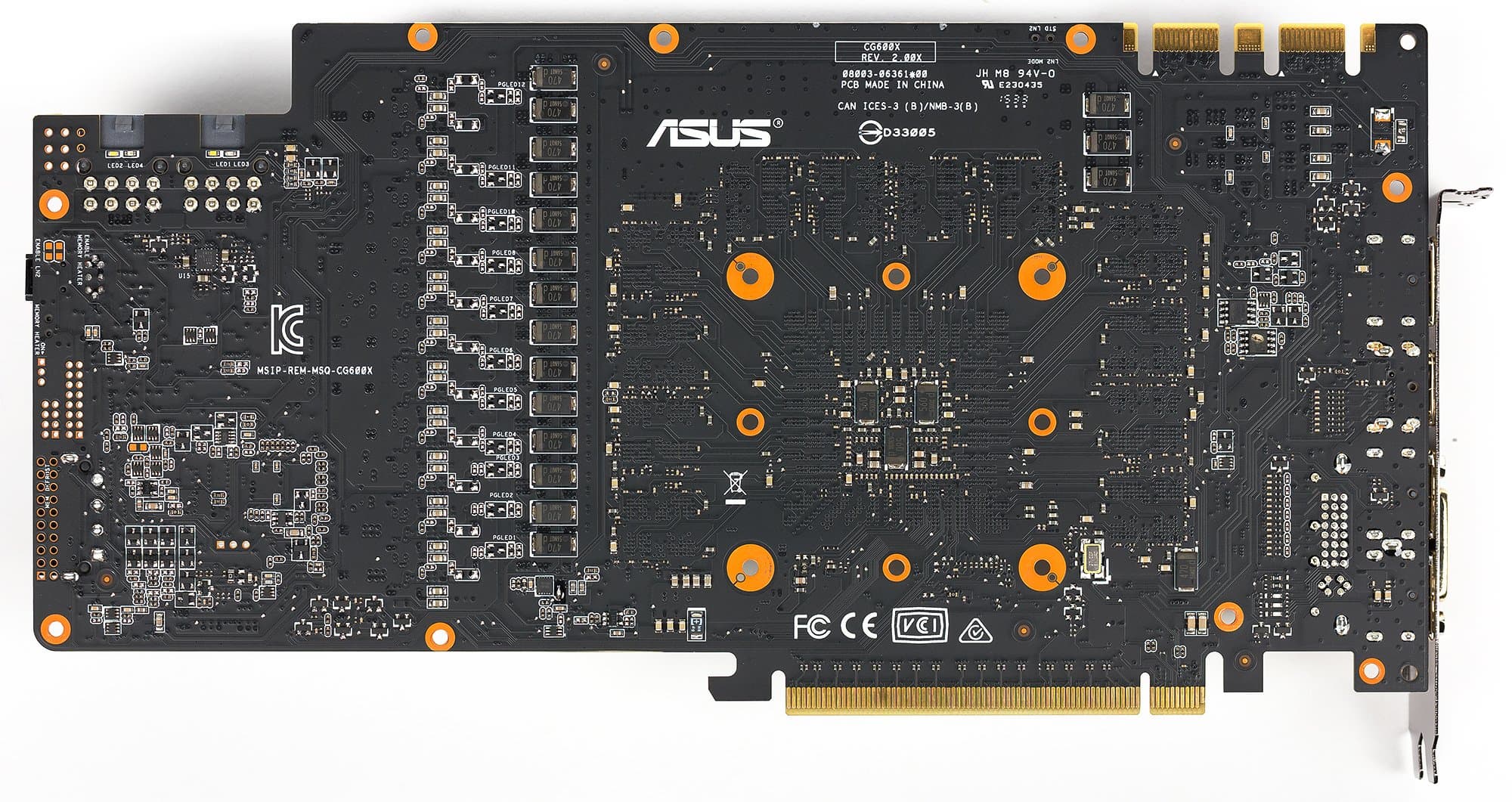

| Вид сзади | |
| Asus ROG Matrix Platinum GeForce GTX 980 Ti 6144 МБ 384-битной GDDR5 PCI-E | Reference card Nvidia GeForce GTX 980 Ti |
 |  |
Как обычно, для карты серии Matrix используется полностью переработанная PCB, далекая от референс-дизайна. Следует напомнить, что серия Matrix относится к категории продуктов Republic Of Gamers, и основное предназначение этого ускорителя — для игроков, причем для хардкорных геймеров, а особенно для оверклокеров-экстремалов.
Справа на PCB мы видим кнопку Safe Mode (тут все понятно, при чрезмерном разгоне она позволяет быстро вернуться на заводские настройки), а ниже — переключатель Defrost. Там же есть и периферийный («Molex») разъем питания. Переключатель Defrost предназначен для тех, кто любит баловаться жидким азотом. Дело в том, что при таком экстремальном охлаждении PCB очень сильно промерзает и даже может покрыться инеем. Микросхемы памяти при этом также промерзают и могут работать со сбоями (на экране появляются артефакты). Вот чтобы такого не случилось — следует подключить дополнительное питание через находящийся рядом разъем и включить Defrost. Тогда PCB начнет прогреваться в районе нахождения микросхем памяти, и замерзшим останется лишь центр, где расположено ядро. В общем, это расчитано на те 2-4% пользователей, которым не только не хватает заводского разгона, но даже обычного повышения частот при штатном кулере недостаточно.
Схема питания ядра — 12-фазная, плюс 2 фазы на микросхемы памяти. Все это управляется цифровым контроллером Digi+.
В результате обеспечивается очень гибкое регулирование напряжений на ядре с ювелирной точностью с помощью фирменной утилиты Asus GPU Tweak II, которая поставляется с картой на диске, а также ее можно скачать с сайта производителя. Обновленная версия утилиты позволяет автоматически настроить работу ускорителя на максимально возможные частоты (если владелец, например, не желает самостоятельно искать достижимый максимум).

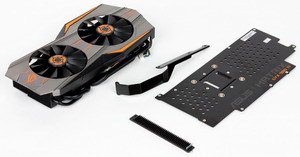

| Система охлаждения | |
|---|---|

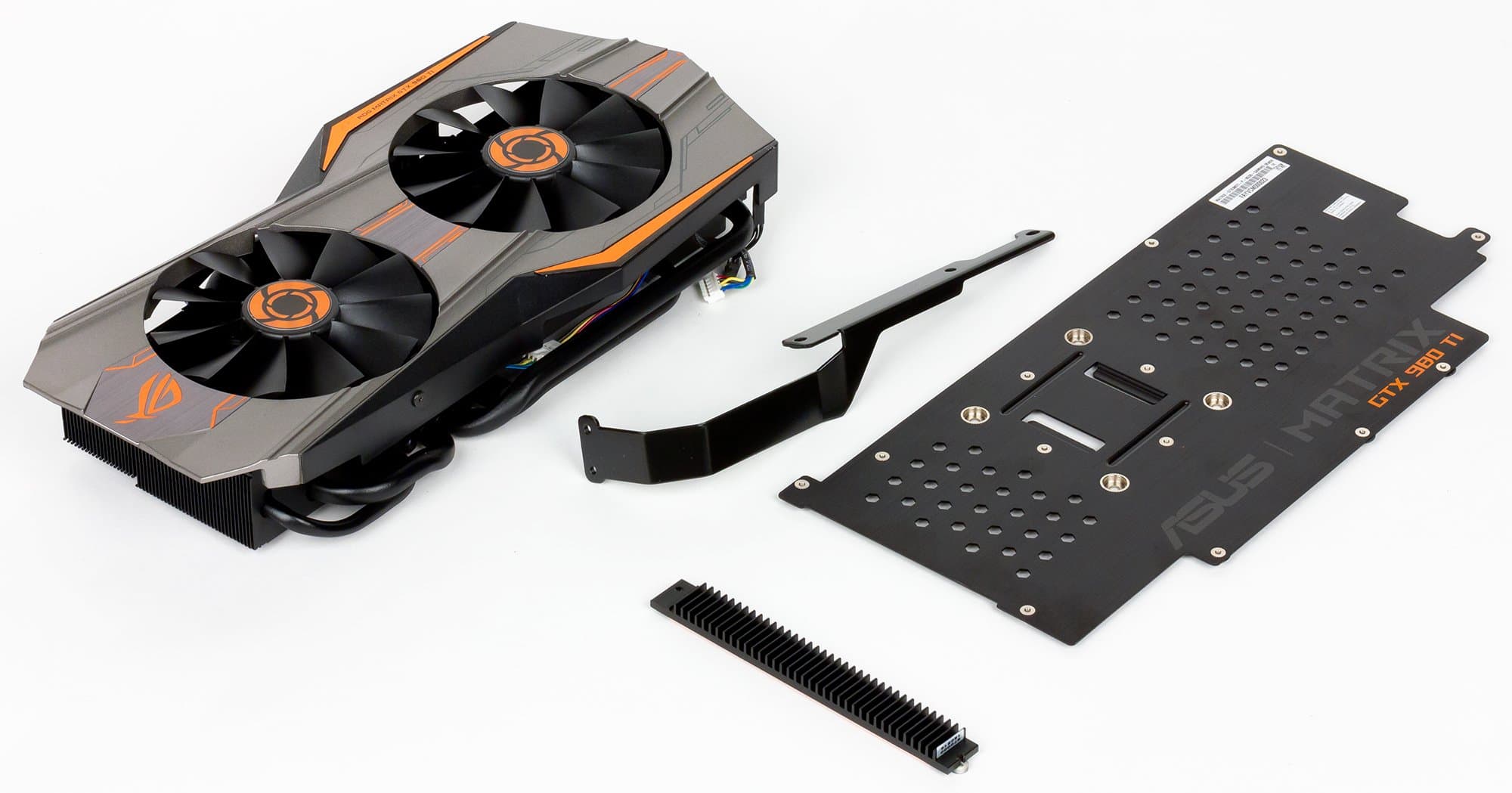

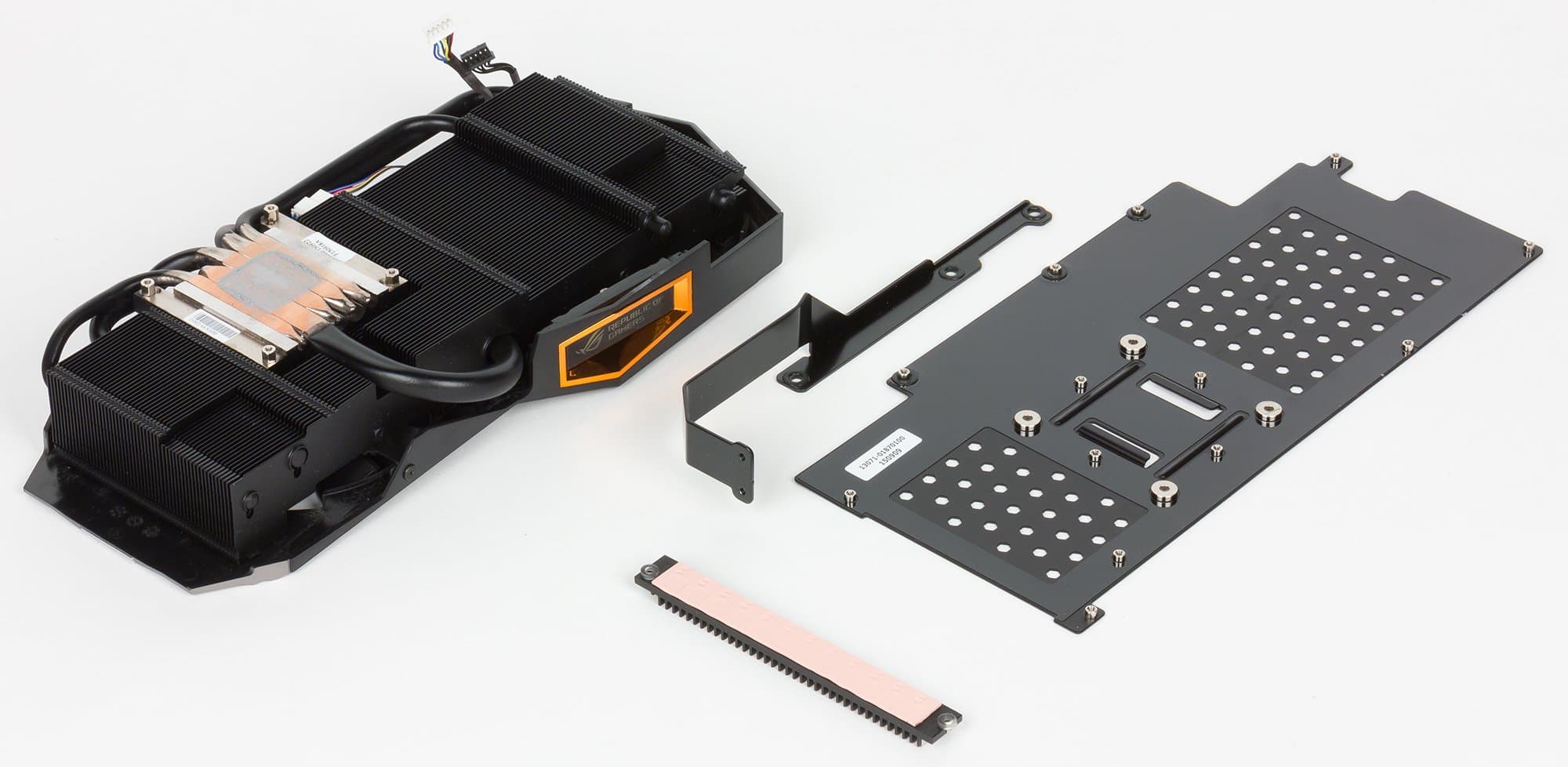

Основой СО является очень массивный радиатор с медным основанием и тепловыми трубками. Обратим внимание на нюанс: охлаждения микросхем памяти здесь нет. Видимо, рассчитано на то, что заядлые оверклокеры сами придумают что-нибудь этакое для приличного разгона памяти (либо просто признан факт, что микросхемы памяти в нормальных условиях охлаждения не требуют). А вот силовые транзисторы охлаждаются своим собственным радиатором. Следует отметить, что данный кулер относится к серии DirectCu. Сверху установлен кожух с двумя вентиляторами. Причем вентиляторы — особой конструкции, которая даже получила свое название Wing-Blade Fan Design. По названию понятно, что используется особая форма лопастей вентиляторов, которая дает больший напор воздуха при равной частоте вращения. Под нагрузкой максимальная температура GPU не превысила 70 градусов, что является отличным результатом для видеокарты такого уровня с таким штатным разгоном. На торце СО имеется фирменный логотип с подсветкой, цвет которой меняется в зависимости от нагрузки на GPU. |  |
 | |

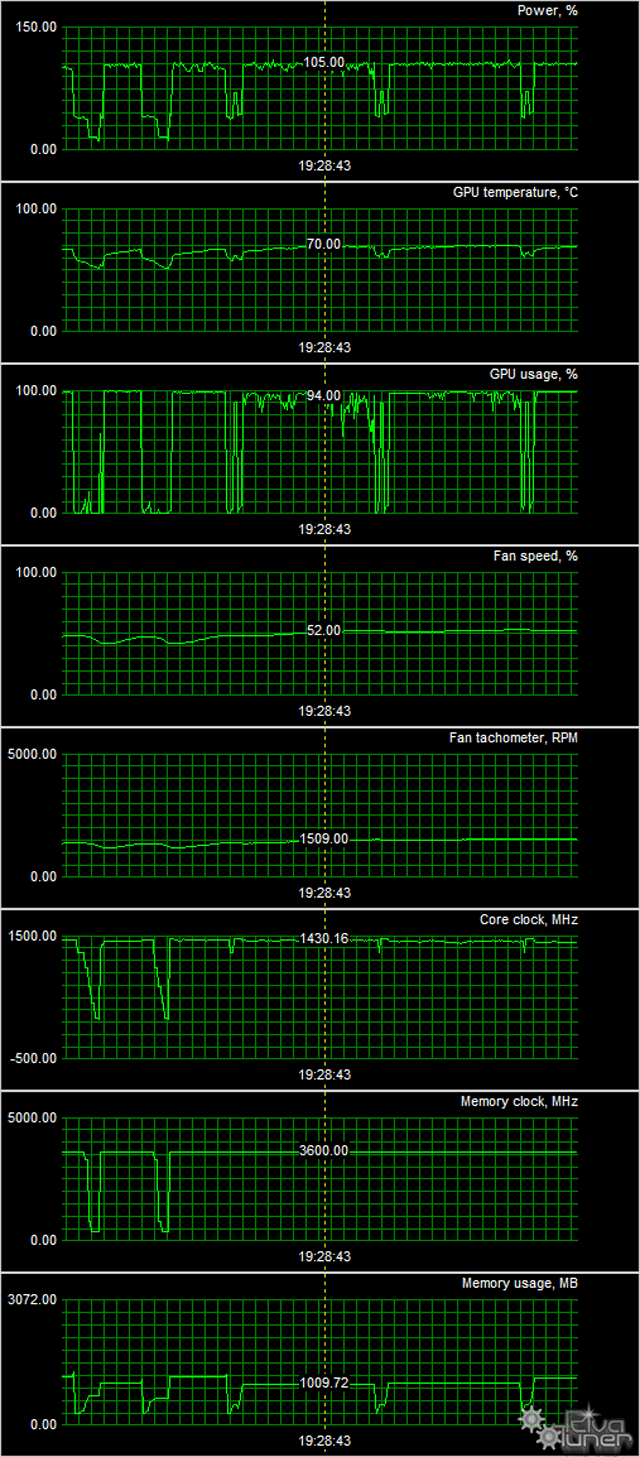

| Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder) |
|---|
 |
Методика измерения шума
- Помещение шумоизолировано и заглушено, снижены реверберации.
- Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
- Фоновый уровень 20 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
- Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
- Режимы измерения:
- Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
- Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
- Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.
В режиме простоя в 2D температура составляла 31 °C, вентиляторы работали на частоте вращения 1020 оборотов в минуту. Шум был равен 25,5 дБА.
При просмотре фильма с аппаратным декодированием температура медленно поднималась до 42 °C, вентиляторы работали на той же частоте вращения, уровень шума сохранялся таким же.
В режиме максимальной нагрузки в 3D температура достигала 70 °C, вентиляторы при этом раскручивались до 1500 оборотов в минуту, шум вырастал до 37 дБА. Таким образом, карта явно не бьет рекордов по тишине, но учитывая очень серьезный штатный разгон, это и не удивительно. Вполне возможно, более тихие решения конкурентов и той же Asus, если разогнать их до таких частот, шумели бы как минимум не меньше, чтобы обеспечить нормальное охлаждение чипа. По абсолютным значениям использованную здесь СО можно назвать не очень шумной.

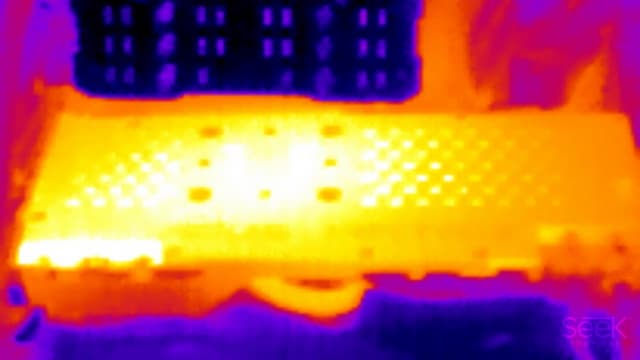

Термоснимок
На тыльной стороне платы — пластина, мешающая локализовать максимально нагретую область, но та расположена примерно в зоне GPU.
| Комплектация | |
|---|---|

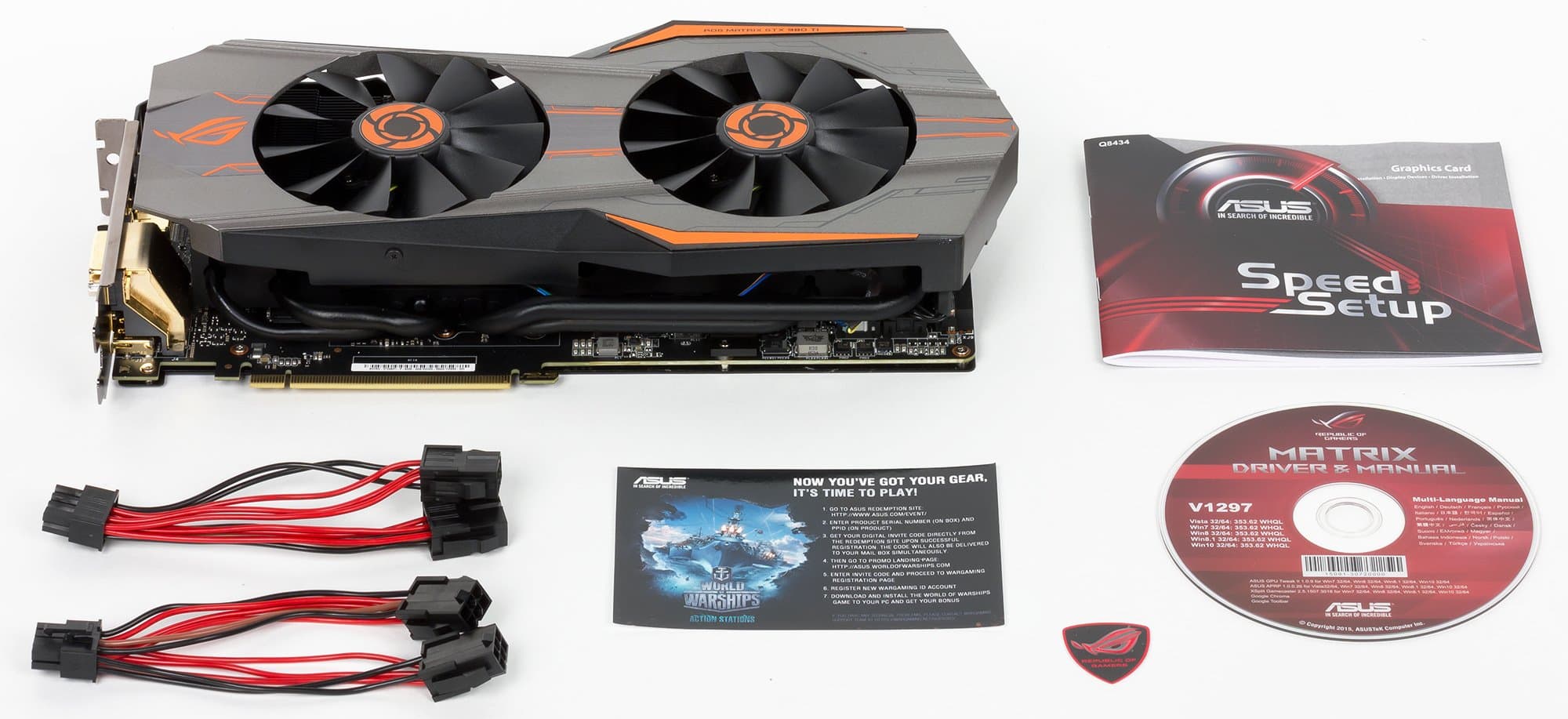

Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект плюс разветвители питания и фирменную наклейку. |  |
| Упаковка | |
|---|---|
 |  |
Установка и драйверы
Конфигурация тестового стенда
- Компьютер на базе процессора Intel Core i7-5960X (Socket 2011):
- процессор Intel Core i7-5960X (o/c 4 ГГц);
- СО Intel Thermal Solution RTS2011LC;
- системная плата ASRock Fatal1ty X99X Killer на чипсете Intel X99;
- оперативная память 16 ГБ DDR4 G.Skill Ripjaws4 F4-2800C16Q-16GRK 2800 МГц;
- жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
- 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
- блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
- корпус Corsair Obsidian 800D Full Tower.
- операционная система Windows 7 64-битная; DirectX 11.1;
- монитор Samsung U28D590D (28″);
- клавиатура Cougar 700K;
- драйверы AMD версии Catalyst 15.11.1;
- драйверы Nvidia версии 359.00;
- VSync отключен.
Список инструментов тестирования
Методику тестирования и все настройки можно посмотреть здесь.
- BioShock Infinite (Irrational Games/2K Games)
- Watch Dogs (Ubisoft)
- Grand Theft Auto V (Rockstar Games/Rockstar Games)
- The Witcher 3: Wild Hunt (CD Projekt RED)
- Middle-earth: Shadow of Mordor (Monolith Productions/Warner Bros. Interactive Entertainment)
- Batman: Arkham Origins (Warner Bros. Interactive Entertainment)
- 3DMark (2013) (FutureMark)
- Metro: Last Light (4A Games/Deep Silver)
- Battlefield 4 (EA Digital Illusions CE/EA)
- Dragon Age: Inquisition (BioWare/EA)
Результаты тестов: сравнение производительности
- BioShock Infinite
- Watch Dogs
- Grand Theft Auto V
- The Witcher 3: Wild Hunt
- Middle-earth: Shadow of Mordor
- Batman: Arkham Origins
- 3DMark (FireStrike) Graphics Marks
- Metro: Last Light
- Battlefield 4
- Dragon Age: Inquisition
Выводы
| Рейтинг iXBT.com | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — GeForce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 30 ежемесячно исследуемым нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят GTX 980 Ti и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. | начало декабря 2015 г. | |||
| № | Название ускорителя | Рейтинг iXBT.com | Рейтинг полез. | Цена |
| 01 | Asus Matrix GTX 980 Ti 6144 МБ, 1215—1442/7200 | 3370 | 419 | 805 |
| 02 | R9 295X2 2×4096 МБ, 1018/1018/5000 | 3240 | 221 | 1463 |
| 03 | GTX Titan X 12288 МБ, 1000—1075/7000 | 2810 | 236 | 1190 |
| 04 | GTX 980 Ti 6144 МБ, 1000—1075/7000 | 2610 | 343 | 760 |
| 05 | R9 Fury X 4096 МБ, 1050/1050/1000 | 2600 | 330 | 787 |
Комментарий к Рейтингам iXBT.com
Очень сильно повышенные частоты ускорителя Asus позволили ему достичь просто феноменальных показателей производительности, обойдя даже намного более дорогие GTX Titan X и двухпроцессорный Radeon R9 295X2.
| Рейтинг полезности | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг полезности тех же карт получается, если показатели предыдущего рейтинга разделить на цены соответствующих ускорителей | начало декабря 2015 г. | |||
| № | Название ускорителя | Рейтинг полез. | Рейтинг iXBT.com | Цена |
| 17 | Asus Matrix GTX 980 Ti 6144 МБ, 1215—1442/7200 | 419 | 3370 | 805 |
| 22 | GTX 980 Ti 6144 МБ, 1000—1075/7000 | 343 | 2610 | 760 |
| 23 | R9 Fury X 4096 МБ, 1050/1050/1000 | 330 | 2600 | 787 |
| 28 | GTX Titan X 12288 МБ, 1000—1075/7000 | 236 | 2810 | 1190 |
| 29 | R9 295X2 2×4096 МБ, 1018/1018/5000 | 221 | 3240 | 1463 |
Комментарий к Рейтингам полезности
Несмотря на то, что серия Matrix считается очень дорогой и цена ускорителя Asus значительно выше, чем средняя по GTX 980 Ti, все же огромный прирост производительности рассмотренной карты перевесил, так что продукт Asus оказался лидером — самым выгодным приобретением на сегодня из всех топовых и премиум-ускорителей.
Asus ROG Matrix Platinum GeForce GTX 980 Ti (6 ГБ) — великолепный вариант топового ускорителя игрового класса (напомню, что Titan X относится к премиум-классу и нацелен не столько на игроков, сколько на нужды вычислительных систем). Карта обеспечивает высочайшую производительность для однопроцессорного ускорителя, даже более высокую, чем двухпроцессорный AMD Radeon R9 295X2 и однопроцессорный Nvidia GeForce Titan X. Кроме того, ускоритель Asus обладает эффективной, хотя и относительно шумной системой охлаждения. Необходимо подчеркнуть предназначение этого продукта для оверклокеров. Без особых усилий, используя лишь рекомендации утилиты GPU Tweak, мы получили стабильную работу карты на частотах 1280—1480/7500 МГц. Впрочем, и штатная производительность этого ускорителя просто великолепна, он может отлично проявить себя в очень высоких разрешениях уровня 3К.
Стоит еще раз подчеркнуть, что данный ускоритель относится к линейке топовых, а значит — очень дорогих изделий. Понятно, что сравнивать его по рейтингу полезности с видеокартами за 200 долларов нельзя. Для тех же, кому все-таки интересно увидеть такое сравнение, есть наш проект i3D Speed.
Oкончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).
В номинации «Оригинальный дизайн» (за декабрь 2015 года)
награду получила карта:
- Asus ROG Matrix Platinum GeForce GTX 980 Ti 6144 МБ 384-битной GDDR5 PCI-E
