Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Gigabyte GeForce GTX 1080 Xtreme Gaming Premium Pack 8 ГБ 256-битной GDDR5X

Сведения о производителе: Компания Gigabyte Technology (торговая марка Gigabyte) основана в 1986 году в Китайской Республике (Тайвань). Штаб-квартира в Тайбэе/Тайвань. Изначально создавалась как группа разработчиков и исследователей. В 2004 году на базе компании был образован холдинг Gigabyte, в который вошли Gigabyte Technology (разработка и производство видеокарт и материнских плат для ПК); Gigabyte Communications (производство коммуникаторов и смартфонов под маркой GSmart (с 2006 г.)); Gigazone International (корпуса, блоки питания и системы охлаждения для ПК, мониторы (торговая марка Envision)); G-Style Co (производство ноутбуков и планшетных ПК). Производство на Тайване и в Китае.

Устройство(а)

Gigabyte GeForce GTX 1080 Xtreme Gaming Premium Pack 8 ГБ 256-битной GDDR5X
ПараметрЗначениеНоминальное значение (референс)
GPUGeForce GTX 1080 (GP104)
ИнтерфейсPCI Express x16
Частота работы GPU (ROPs), МГц1784—20241607—1885
Частота работы памяти (физическая (эффективная)), МГц2550 (10200)2500 (10000)
Ширина шины обмена с памятью, бит256
Число вычислительных блоков в GPU20
Число операций (ALU) в блоке128
Суммарное количество блоков ALU2560
Число блоков текстурирования (BLF/TLF/ANIS)160
Число блоков растеризации (ROP)64
Размеры, мм295×125×55270×100×35
Количество слотов в системном блоке, занимаемые видеокартой32
Цвет текстолитачерныйчерный
ЭнергопотреблениеПиковое в 3D, Вт191182
В режиме 2D, Вт5051
В режиме «сна», Вт2128
Уровень шумаВ режиме 2D, дБА20,020,5
В режиме 2D (просмотр видео), дБА21,520,5
В режиме максимального 3D, дБА22,727,5
Выходные гнезда1×DVI (Dual-Link/HDMI), 1×HDMI 2.0b, 3×DisplayPort 1.31×DVI (Dual-Link/HDMI), 1×HDMI 2.0b, 3×DisplayPort 1.3
Поддержка многопроцессорной работыSLI
Максимальное количество приемников/мониторов для одновременного вывода изображения44
Дополнительное питание: количество 8-контактных разъемов21
Дополнительное питание: количество 6-контактных разъемовНетНет
Максимальное разрешение 2DDisplay Port4096×2160
HDMI4096×2160
Dual-Link DVI2560×1600
Single-Link DVI1920×1200
Максимальное разрешение 3DDisplay Port4096×2160
HDMI4096×2160
Dual-Link DVI2560×1600
Single-Link DVI1920×1200

Комплектация локальной памятью
Карта имеет 8 ГБ памяти GDDR5X SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой сторонe PCB.

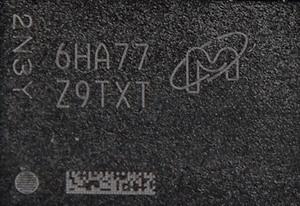

Микросхемы памяти Micron (GDDR5X). Микросхемы рассчитаны на номинальную частоту работы в 2500 (10000) МГц.

Сравнение с эталонным дизайном (reference)

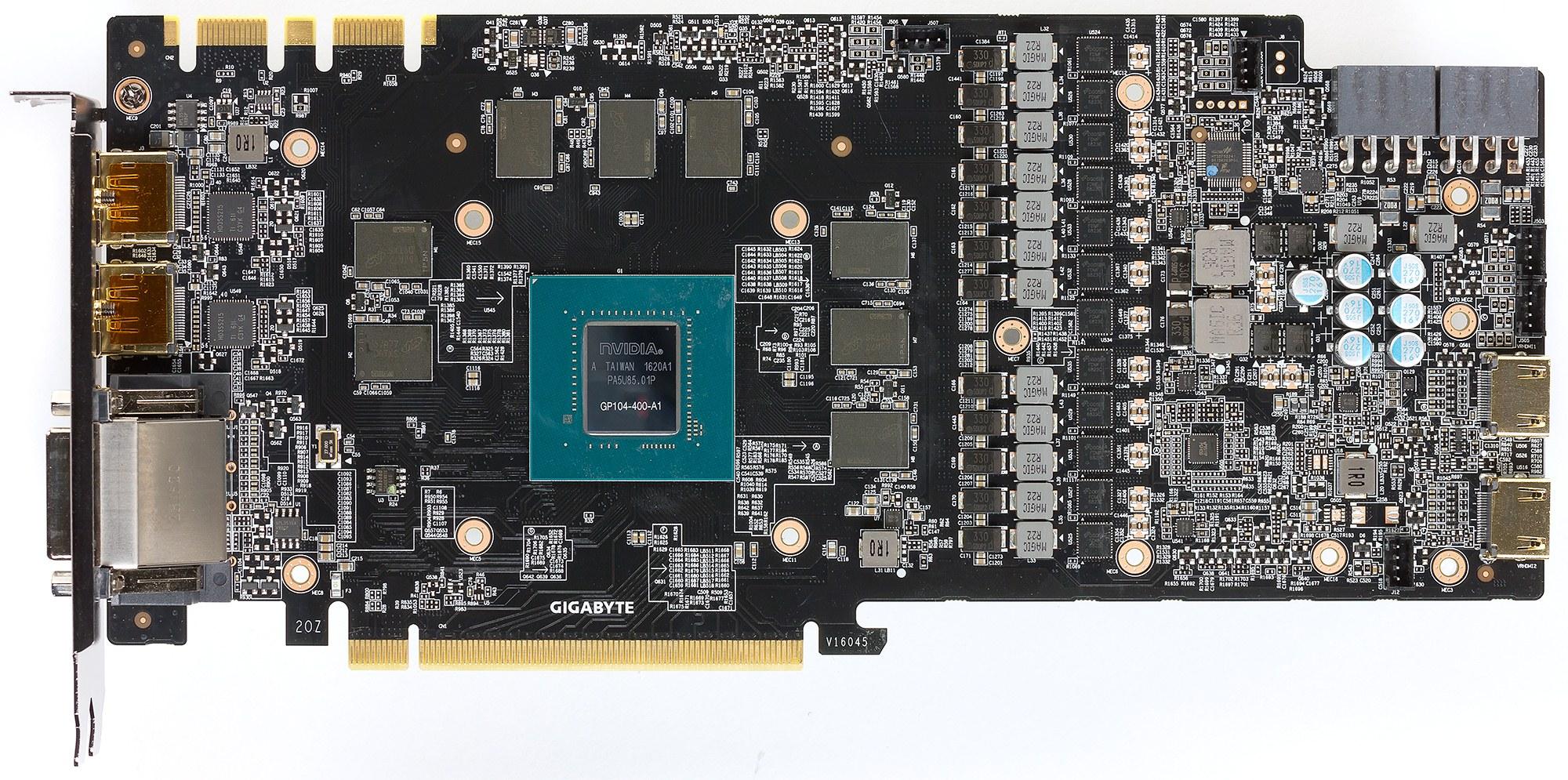

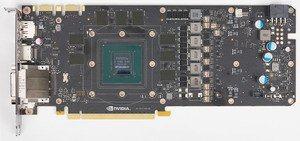

Вид спереди
Gigabyte GeForce GTX 1080 Xtreme Gaming Premium Pack 8 ГБ 256-битной GDDR5X Nvidia GeForce GTX 1080

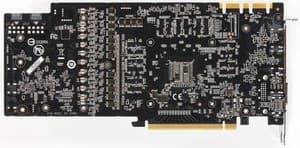

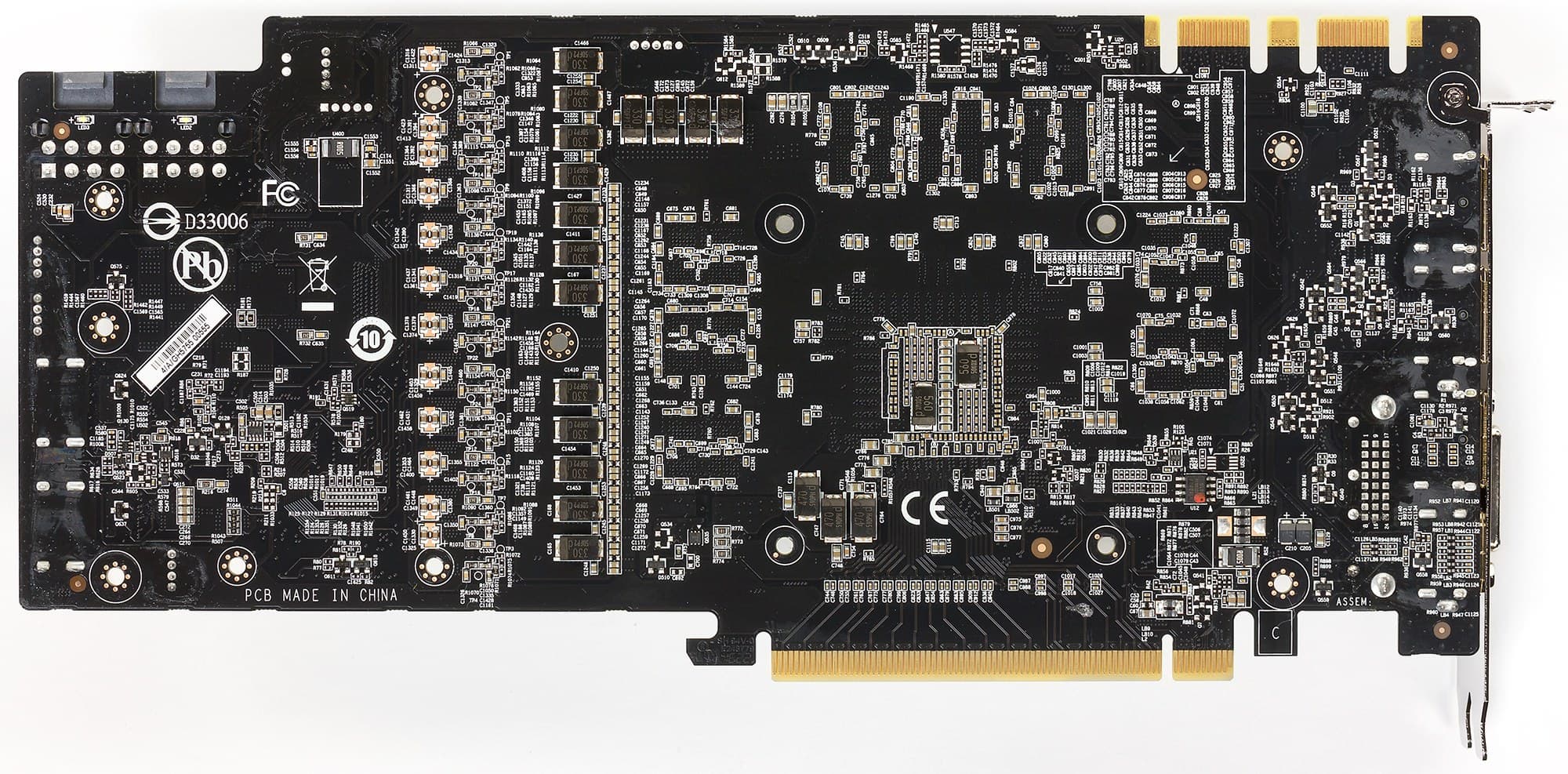

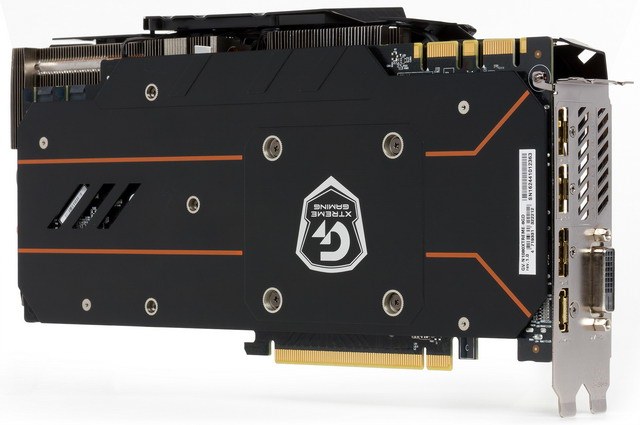

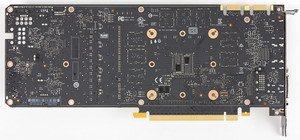

Вид сзади
Gigabyte GeForce GTX 1080 Xtreme Gaming Premium Pack 8 ГБ 256-битной GDDR5X Nvidia GeForce GTX 1080

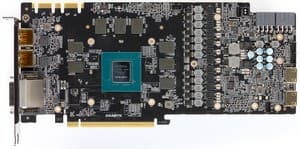

Печатная плата значительно переделана и отличается от эталонного дизайна.

Система питания получила 12 фаз для GPU и 2 фазы для памяти, что дает возможность регулировать вольтажи с очень малым шагом для достижения максимального эффекта оверклокинга с сохранением стабильной работоспособности и защитой элементов от перегорания. Преобразователь питания управляется цифровым контроллером uP9511P производства uPI Semiconductor. Ускоритель поддерживает функцию мониторинга, за которую отвечает контроллер Holtek HT32F52241 на базе микроконтроллера ARM Cortex -M0+. Стоит упомянуть и технологию производства PCB — Ultra Durable, которая подразумевает двойные медные слои и набор высококачественных дросселей и твердотельных конденсаторов. Все это снижает нагрев карты, а также дает гарантию отсутствия свиста катушек при работе ускорителя (за многие годы выпуска ускорителей эта проблема стала уже традиционной, но производители упорно отмалчиваются на этот счет).

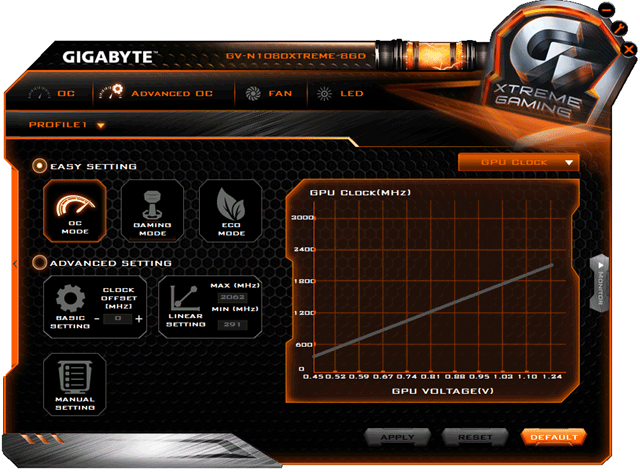

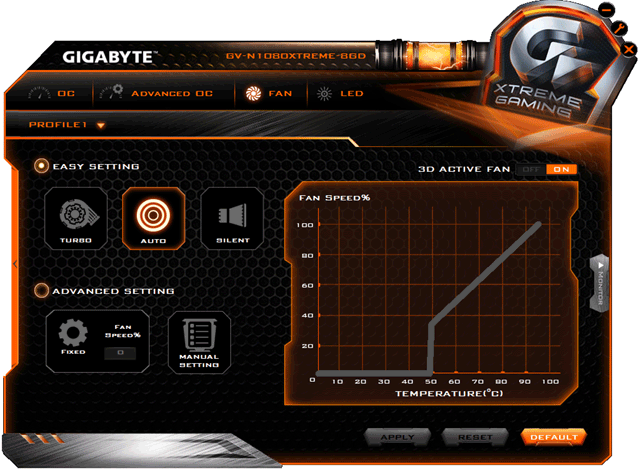

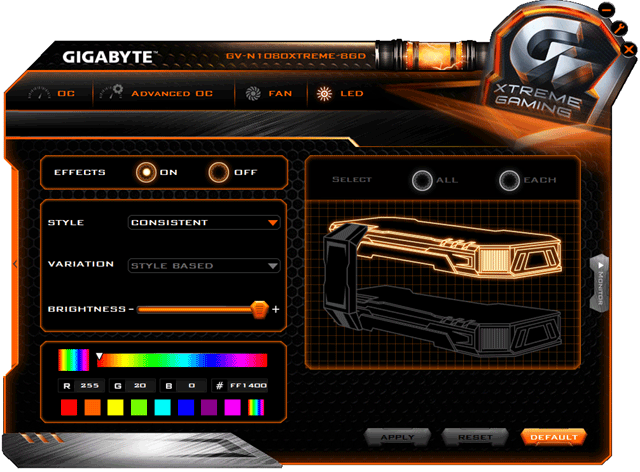

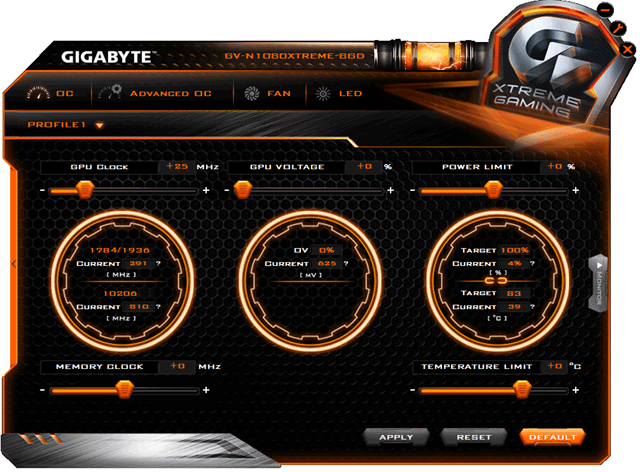

Гибкое регулирование частот и напряжений производится с помощью фирменной утилиты Gigabyte Xtreme Engine, которая поставляется с картой на диске, а также ее можно скачать с сайта производителя. Программа позволяет выбрать один из уже предустановленных режимов работы ускорителя в 3D: OC, Gaming, Eco. Различия лишь в частотах работы. Либо можно создать свой собственный профиль режима работы, установив частоты и вольтажи. Утилита также позволяет выставить режим подсветки кулера, управлять кулером вручную.




Стоит акцентировать внимание на прилично повышенных (на 7,5%) частотах работы ускорителя относительно стандартных параметров референс-карты, что может обеспечить прирост производительности на 5-7% в зависимости от разрешения и режима работы.

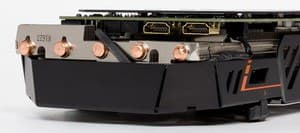

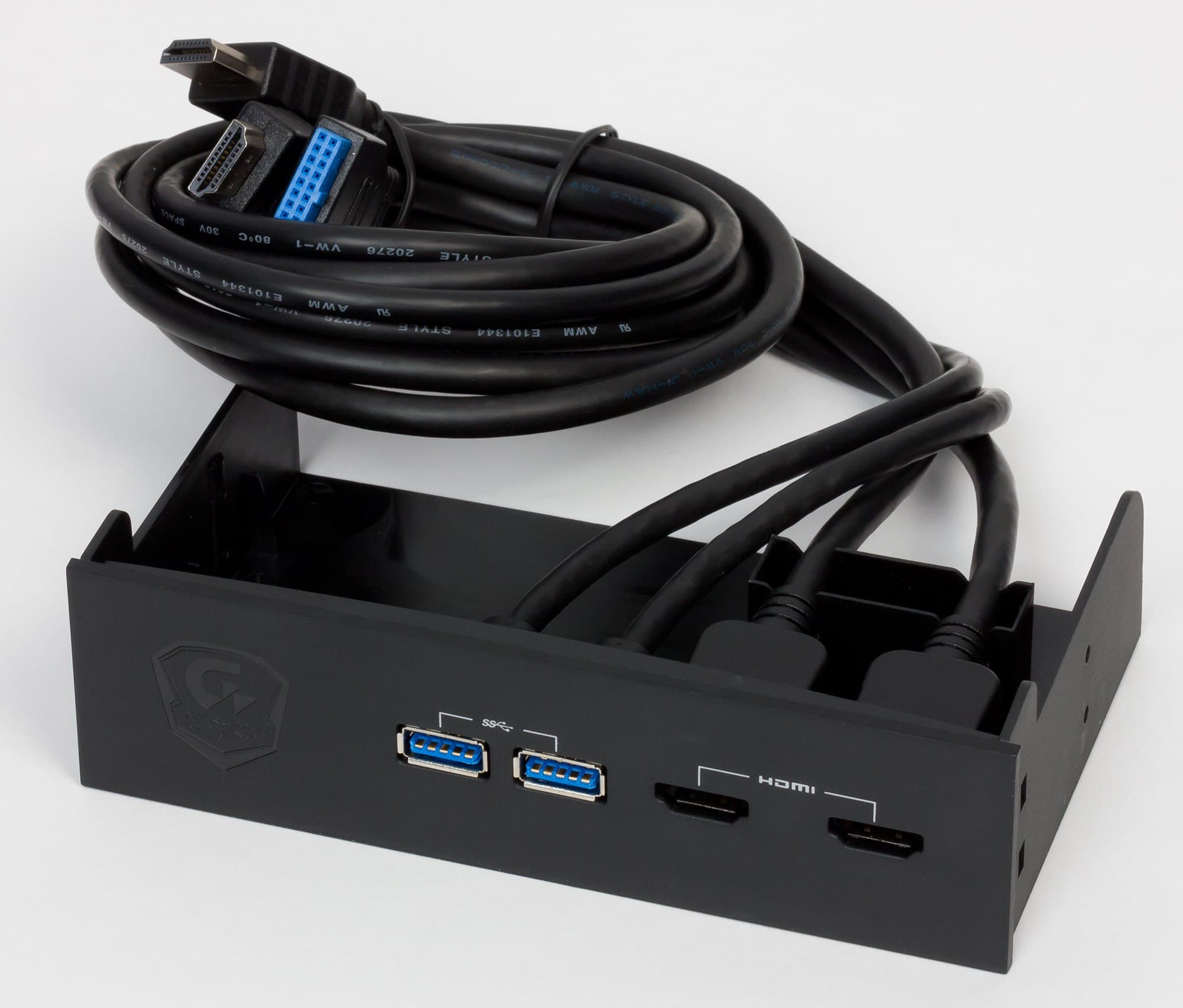

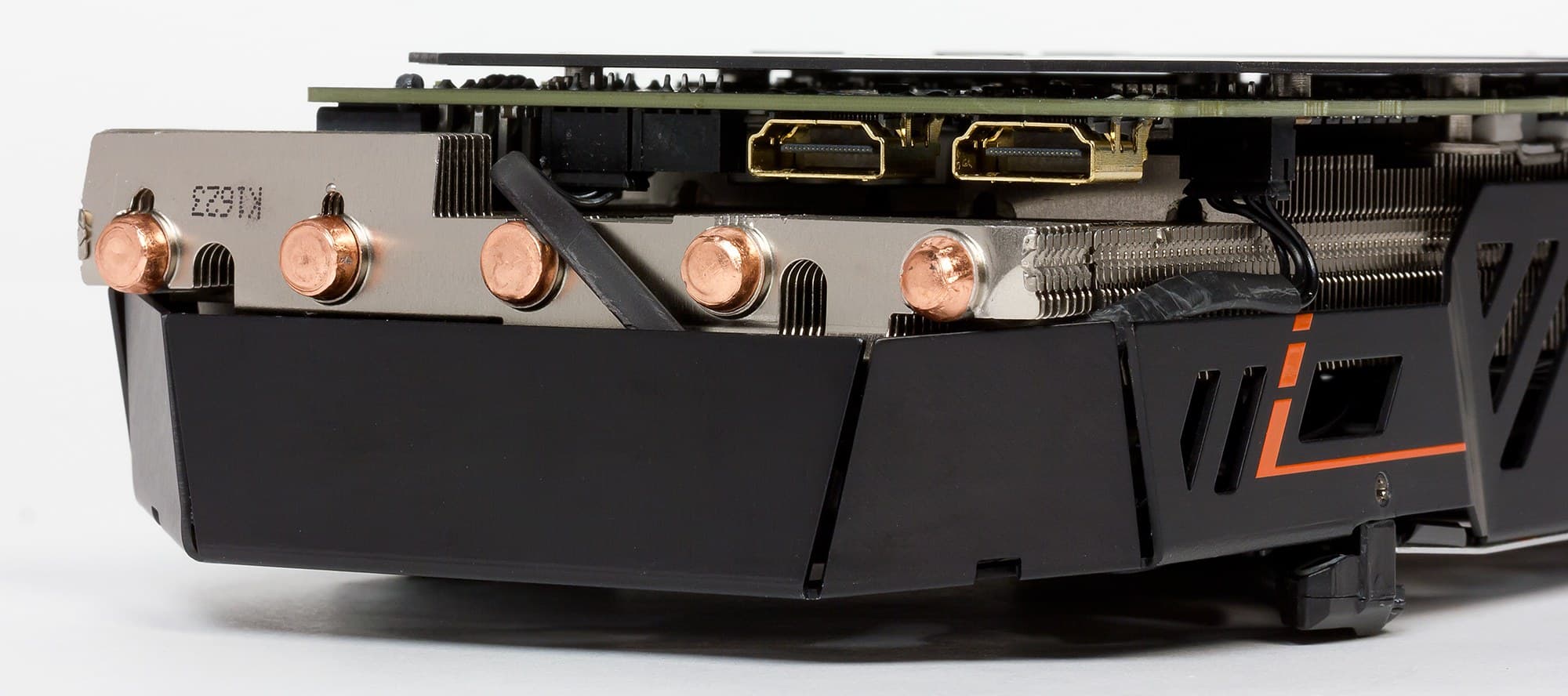

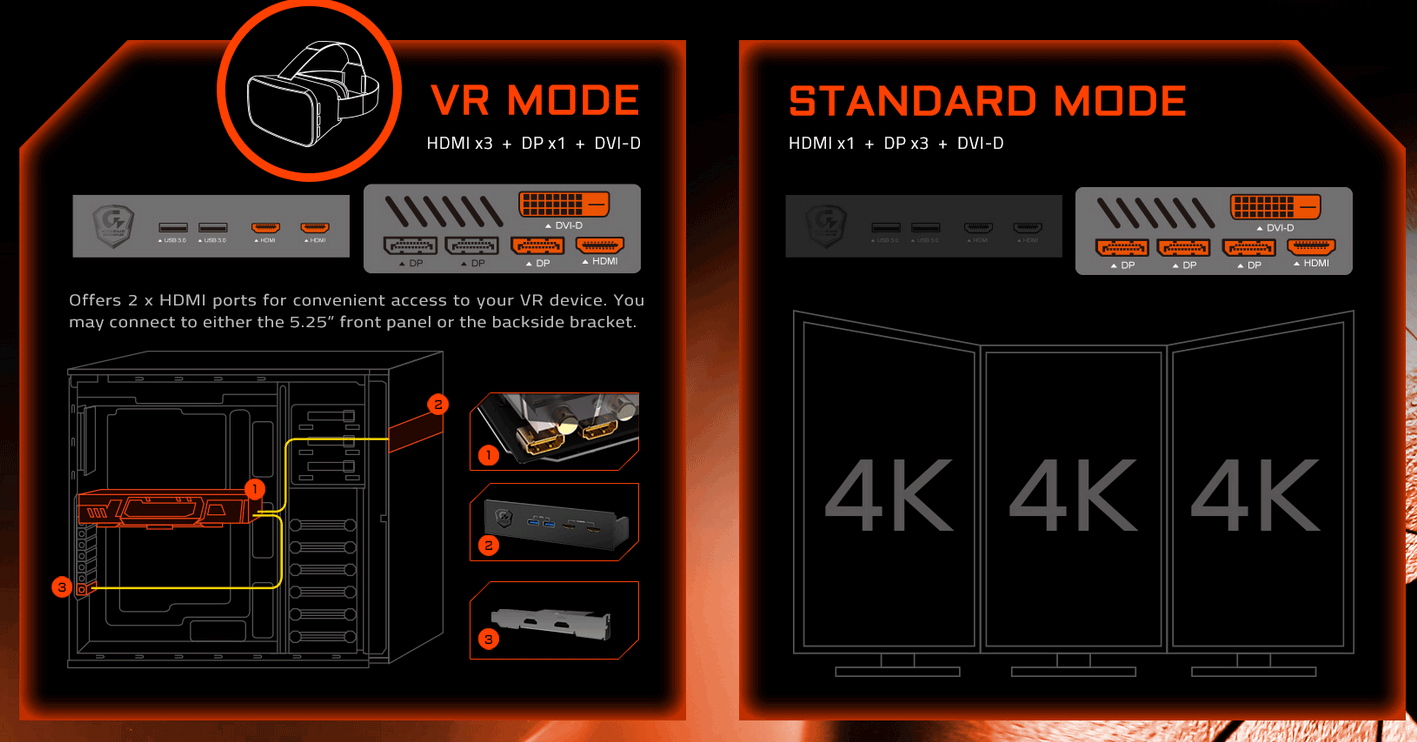

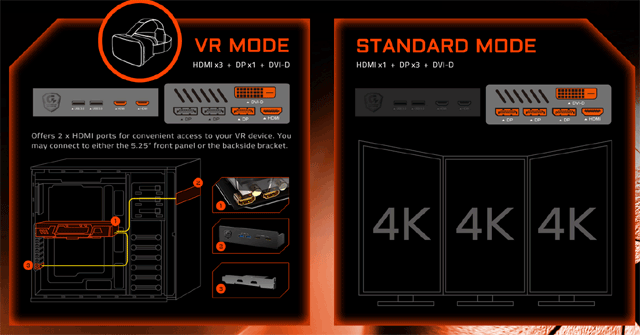

Теперь насчет готовности к VR. Надо заметить, что основной набор видеовыходов здесь стандартен, однако в хвостовой части карты можно увидеть 2 дополнительные выхода HDMI. К ним подключаются кабели от поставляемой с картой панели (для вставки в пятидюймовый отсек системного корпуса), и уже к этой панели следует подключать устройства VR (виртуальной реальности), поэтому данный ускоритель полностью готов для работы совместно с очками VR (а его производительность вполне достаточна для такой работы).

В комплект поставки также входит мост SLI особой конструкции, оснащенный световой индикацией функционирования технологии SLI.

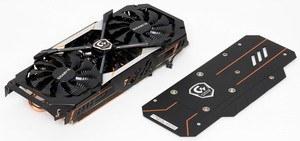

Система охлаждения

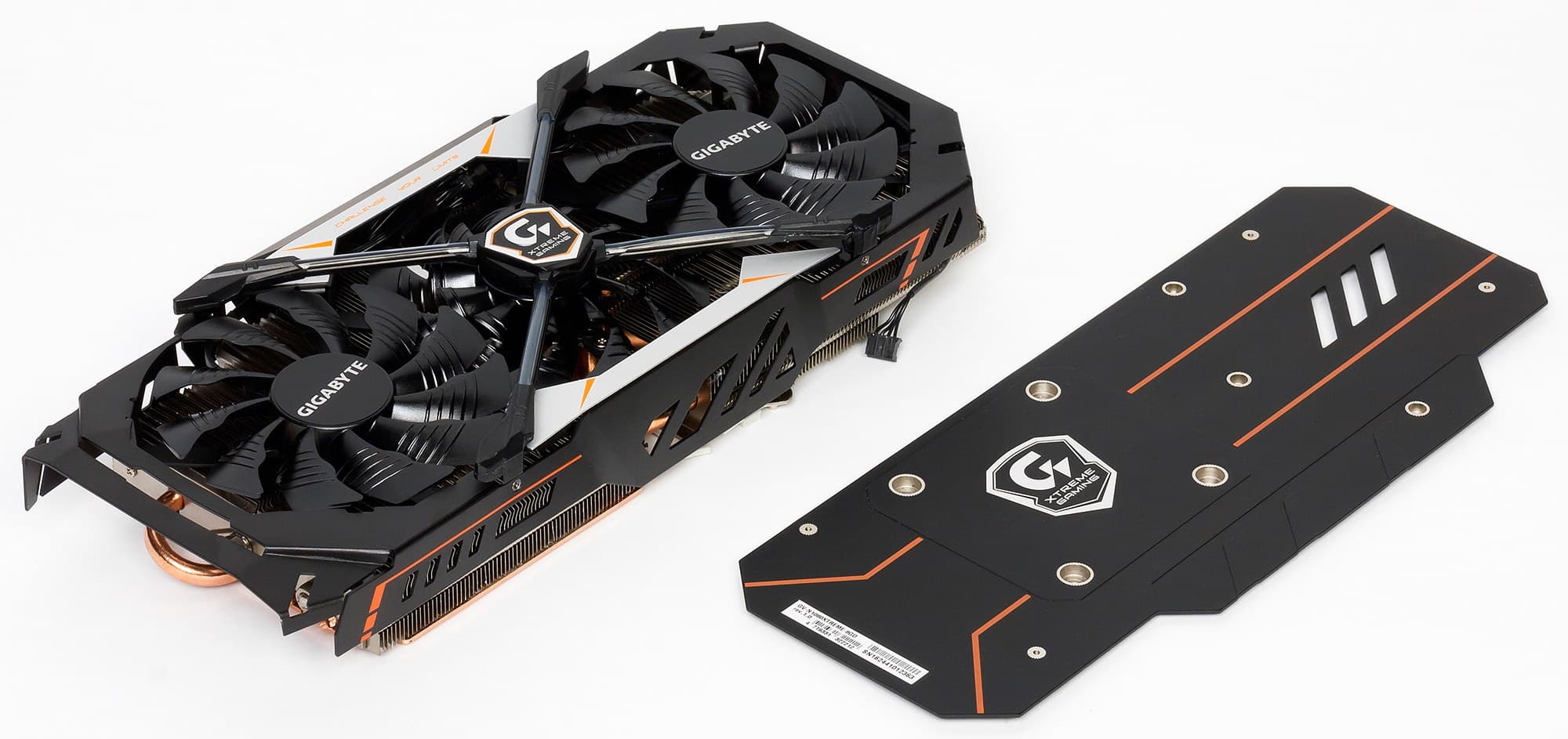

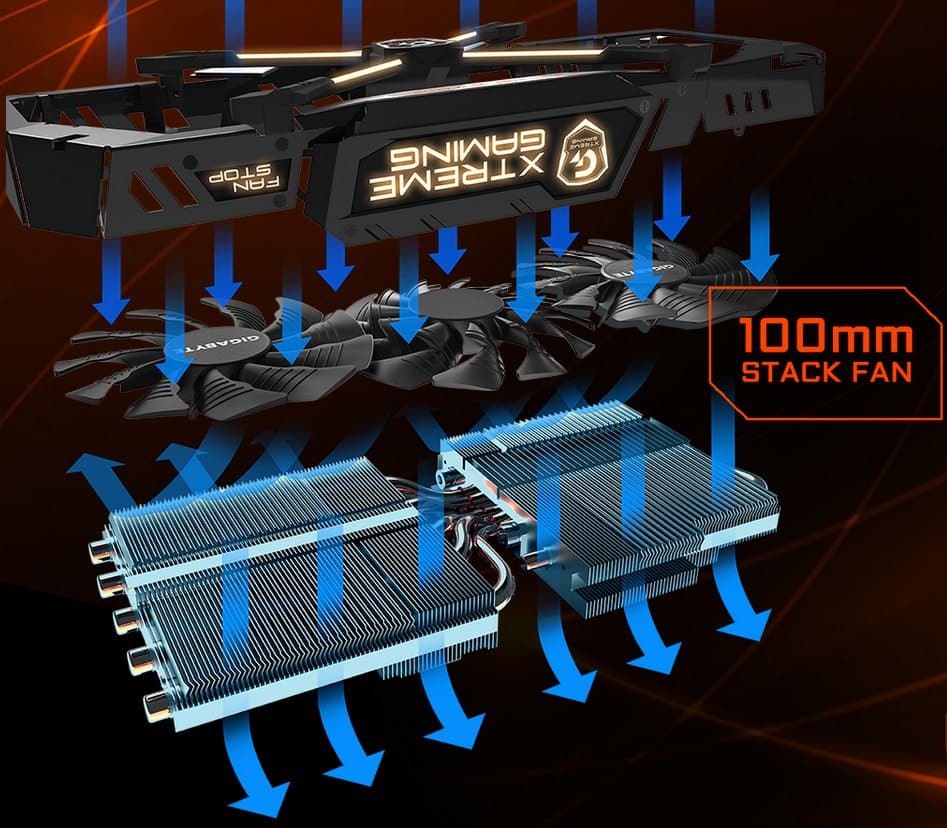

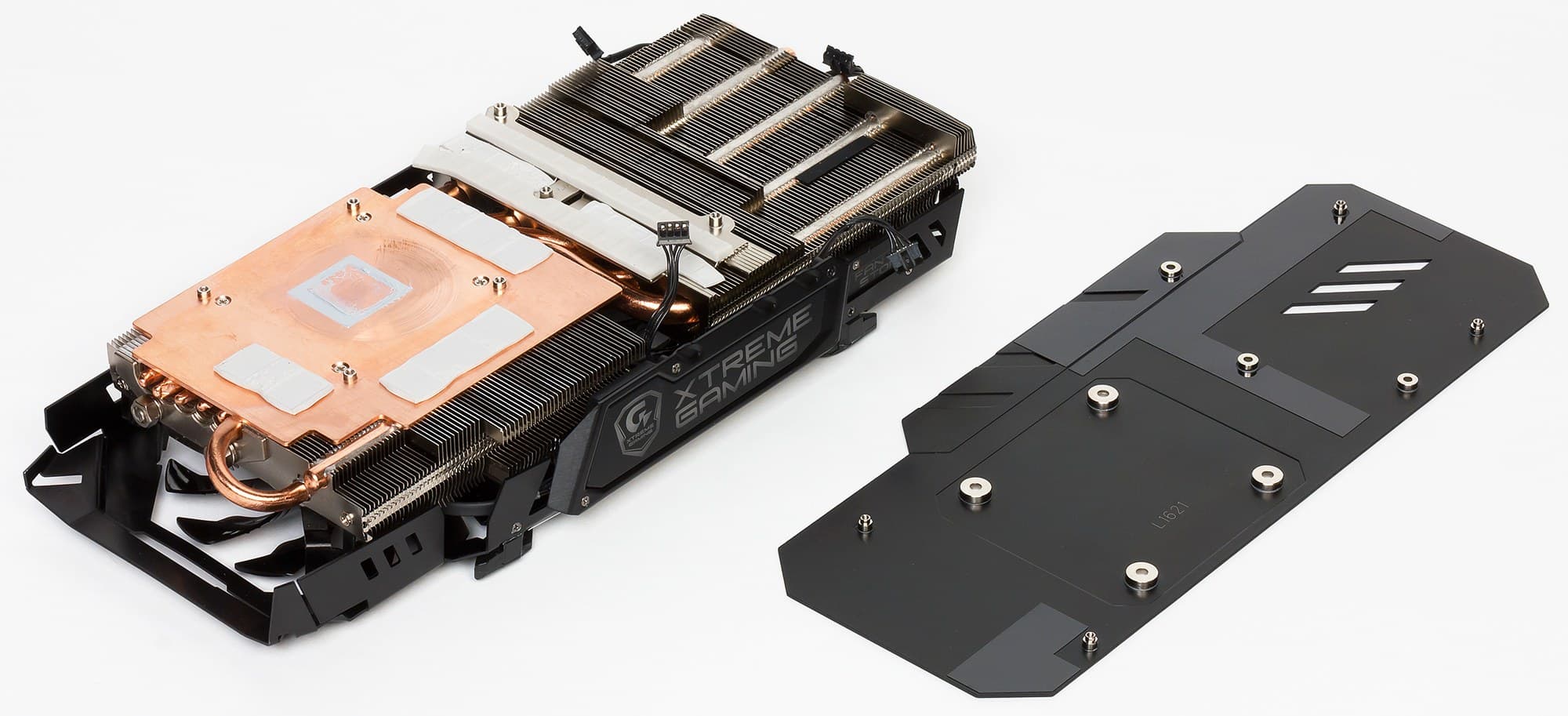

Перед нами кулер серии WindForce, которая давно зарекомендовала себя с самой лучшей стороны. Главной его частью являются два массивных пластинчатых никелированных радиатора, соединенные между собой тепловыми трубками, впрессованными в основание, которые обеспечивают равномерное распределение тепла по ребрам радиатора. Поверх радиаторов установлен кожух с тремя вентиляторами, работающими на одинаковой частоте вращения. Главная особенность этих вентиляторов (Gigabyte называет их Stack Fan) — не только особый профиль лопаток, но их расположение в разных плоскостях, при этом средний вентилятор вращается в противоположном направлении (получается эффект «шестеренок»). По словам производителя, это позволяет резко увеличить КПД охлаждения радиаторов. Следует также напомнить, что кулеры WindForce останавливают вентиляторы в случае простоя или малой нагрузки (если температура GPU не выше 50-55 градусов). Поэтому не стоит пугаться, если при запуске ПК вентиляторы на ускорителе не вращаются. Кстати, индикатор на торце кулера информирует о том, вращаются ли вентиляторы. Микросхемы памяти охлаждаются основной пластиной (вместе с ядром), а силовые транзисторы охлаждаются особой пластиной, прикрученной ко второму радиатору. На обороте видеокарты установлена толстая пластина, которая обеспечивает жесткость относительно массивной видеокарты (предотвращая изгиб печатной платы). СО оснащена особой подсветкой, цветом которой можно управлять с помощью вышеуказанной утилиты. После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 61 градус, что является просто великолепным результатом для видеокарты такого уровня.

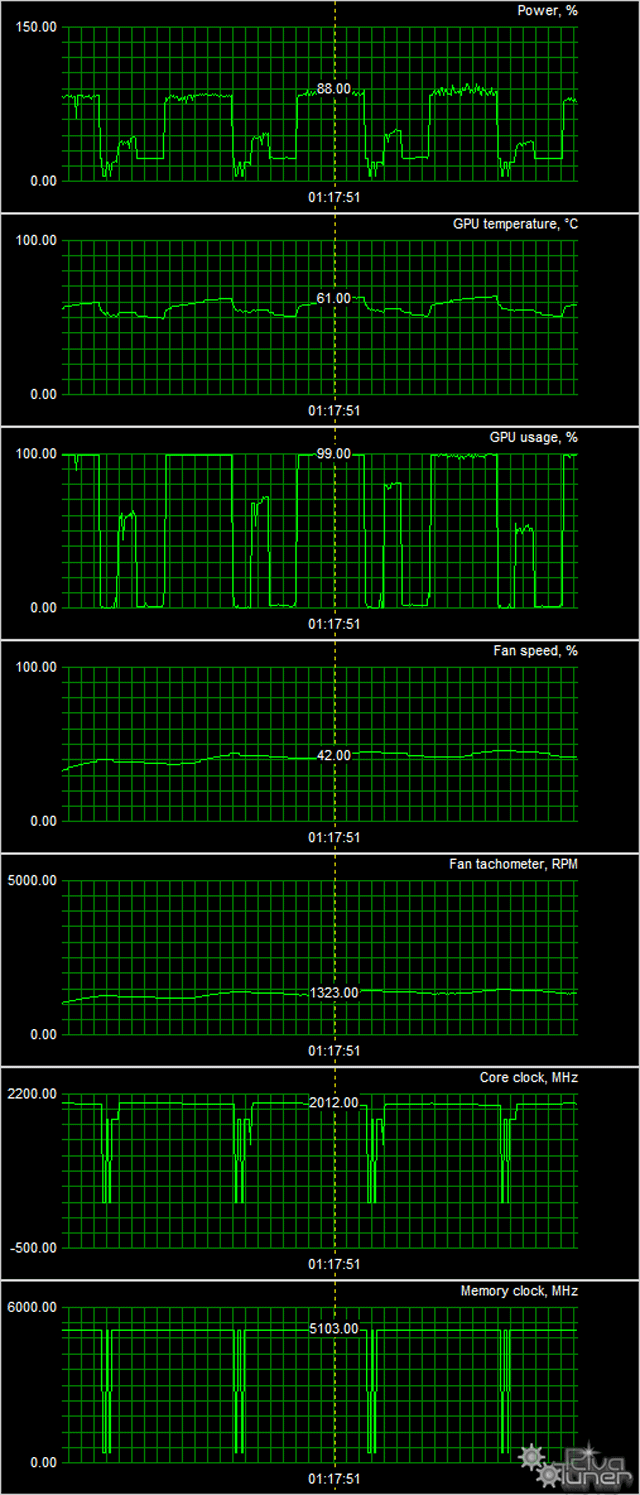

Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder)

Методика измерения шума

  • Помещение шумоизолировано и заглушено, снижены реверберации.
  • Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
  • Фоновый уровень 20 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
  • Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
  • Режимы измерения:
    1. Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
    2. Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
    3. Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.

В режиме простоя в 2D температура составляла 33 °C, вентиляторы не работали. Шум был равен фоновому — 20,0 дБА.

При просмотре фильма с аппаратным декодированием температура медленно поднималась до 50 °C, после чего вентиляторы включались и работали на частоте 800 оборотов в минуту. Уровень шума почти не изменялся — 21,5 дБА.

В режиме максимальной нагрузки в 3D температура достигала 61 °C. Вентиляторы при этом раскручивались всего лишь до 1323 оборотов в минуту, шум вырастал до 22,7 дБА, поэтому можно считать данную СО практически бесшумной.

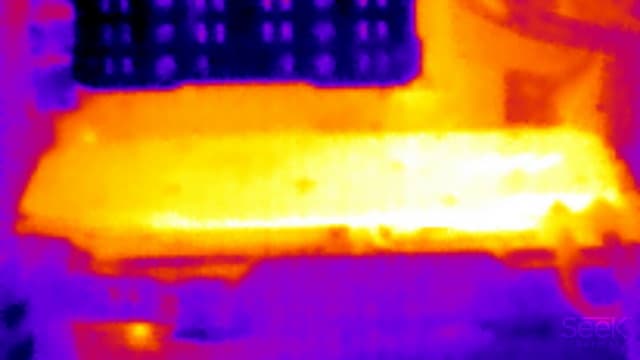

Термоснимок



На тыльной стороне платы — пластина, мешающая локализовать максимально нагретую область; на снимках «светятся» отверстия этой пластины.


Комплектация

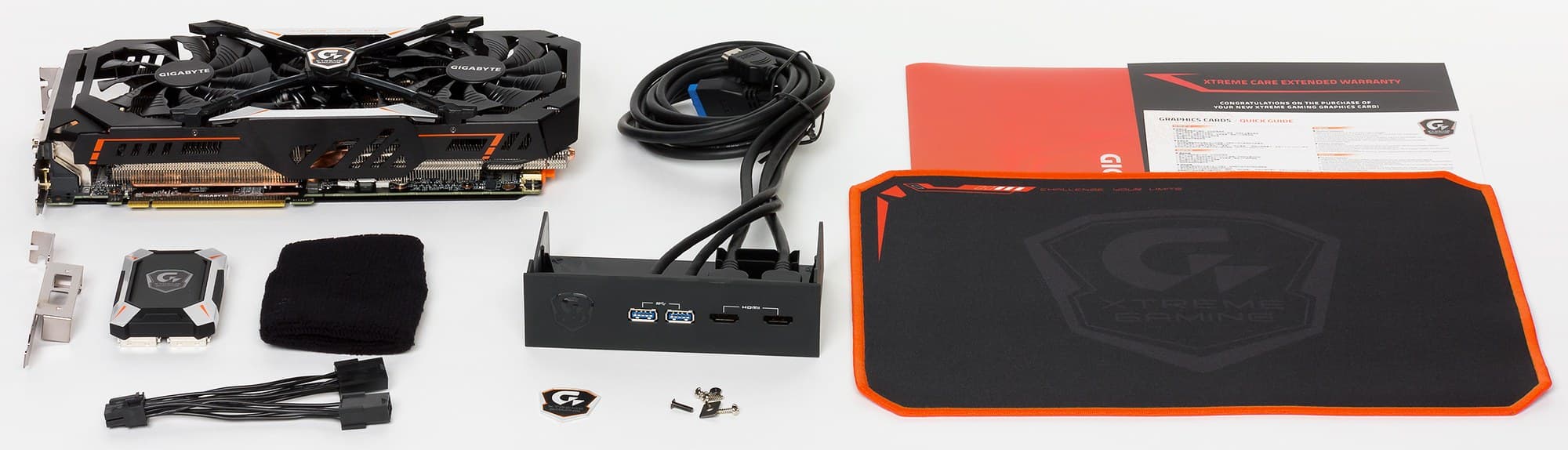

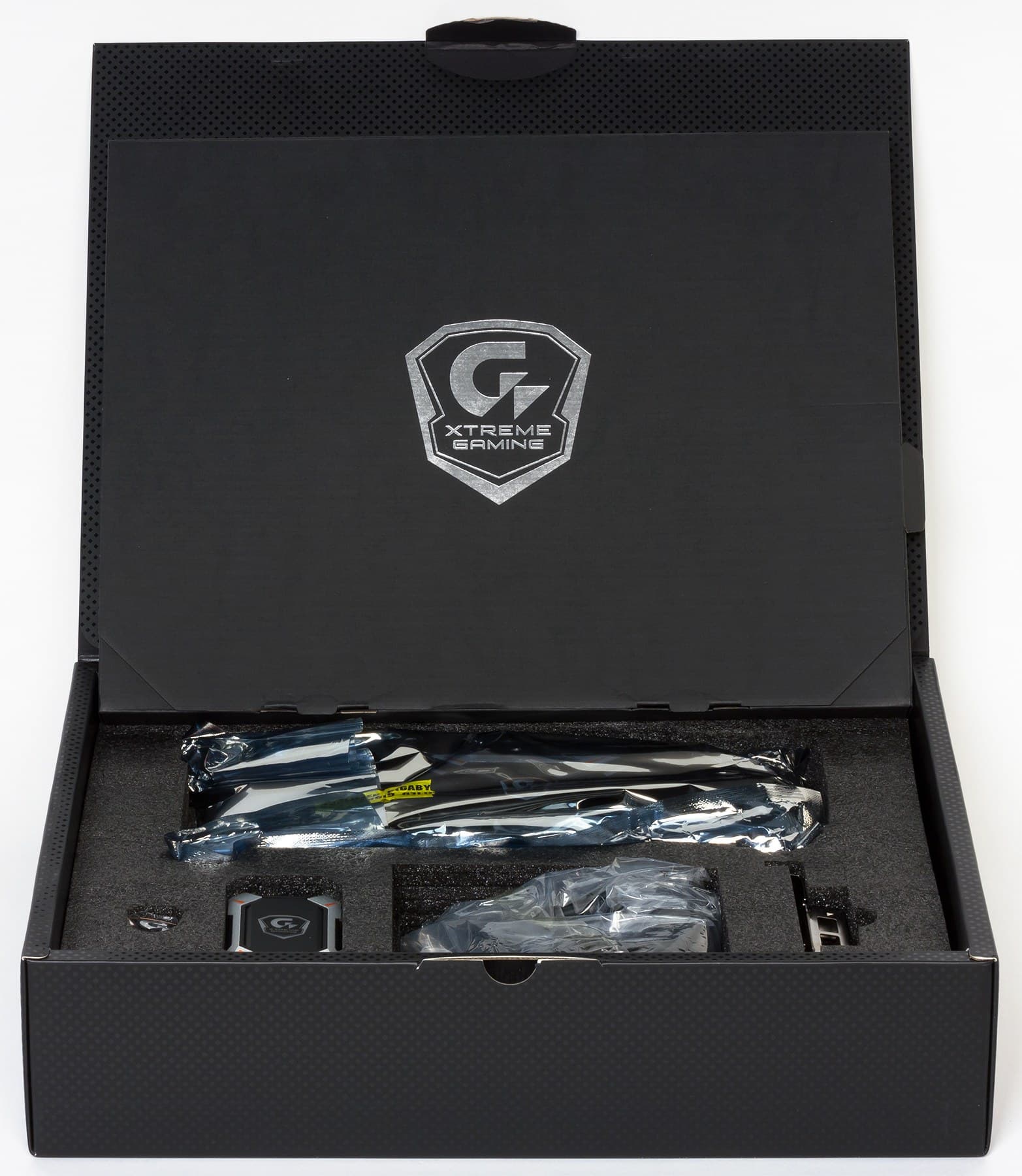

Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим у карты Gigabyte просто шикарный комплект! Разумеется, он включает базовый комплект... плюс панель для подключения VR-устройств (о которой было упомянуто выше), особый мост SLI со «светомузыкой», разветвитель питания, дополнительную крепежную планку для монтажа VR-разъемов на задней панели корпуса (вместо лицевой), бонусы в виде фирменного коврика, манжеты для защиты запястья, фирменную наклейку.

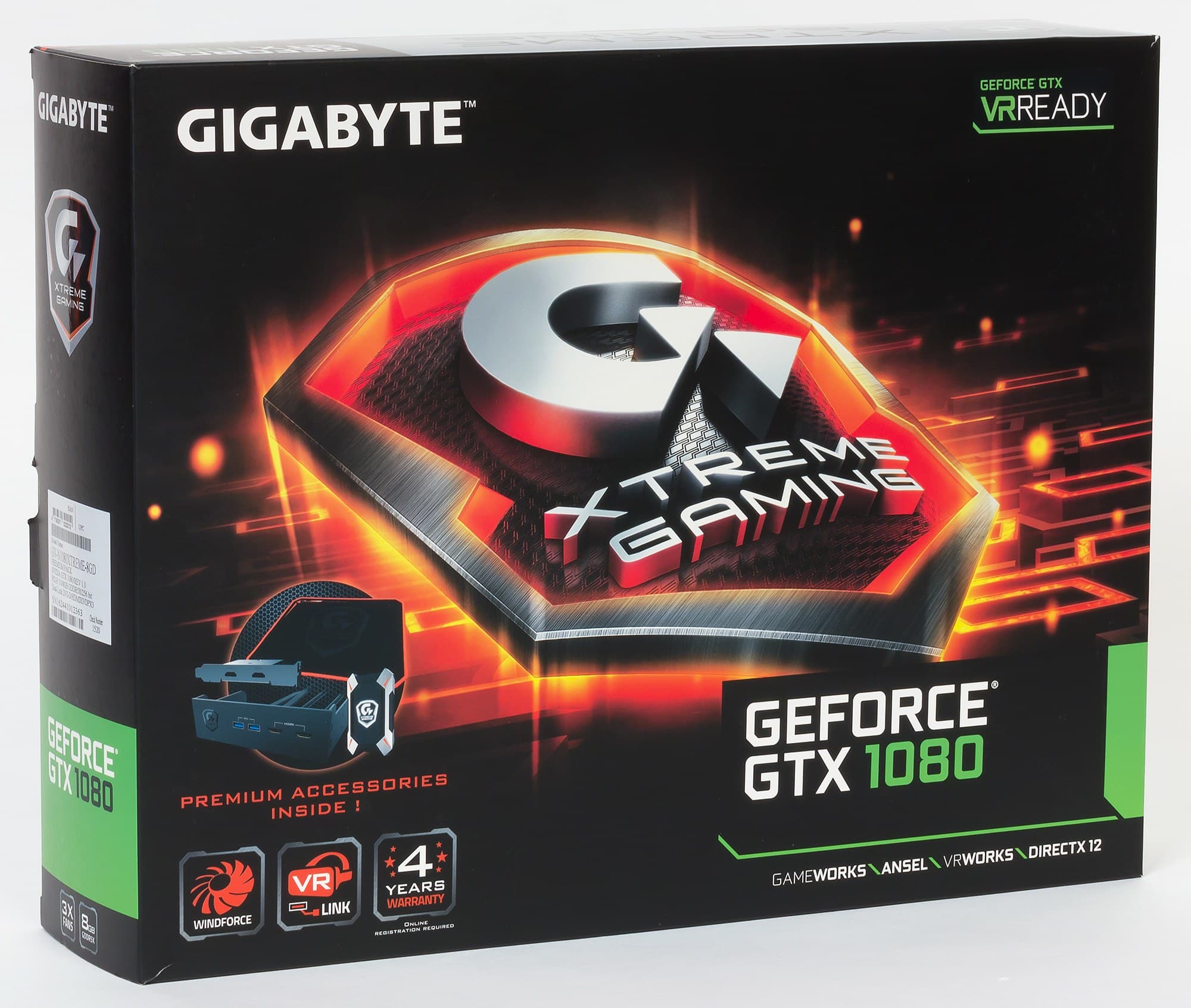

Упаковка

Установка и драйверы

Конфигурация тестового стенда

  • Компьютер на базе процессора Intel Core i7-5960X (Socket 2011):
    • процессор Intel Core i7-5960X (o/c 4 ГГц);
    • СО Intel Thermal Solution RTS2011LC;
    • системная плата ASRock Fatal1ty X99X Killer на чипсете Intel X99;
    • оперативная память 16 ГБ DDR4 G.Skill Ripjaws4 F4-2800C16Q-16GRK 2800 МГц;
    • жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
    • 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
    • блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
    • корпус Corsair Obsidian 800D Full Tower.
  • операционная система Windows 10 Pro 64-битная; DirectX 12;
  • монитор Samsung U28D590D (28″);
  • драйверы AMD версии Crimson Edition 16.7.1;
  • драйверы Nvidia версии 368.81;
  • VSync отключен.

Список инструментов тестирования

Методику тестирования и все настройки можно посмотреть здесь.

  • Fallout 4 (Bethesda Games Studios/Bethesda Softworks)

  • Watch Dogs (Ubisoft)

  • Grand Theft Auto V (Rockstar Games/Rockstar Games)

  • The Witcher 3: Wild Hunt (CD Projekt RED)

  • Middle-earth: Shadow of Mordor (Monolith Productions/Warner Bros. Interactive Entertainment)

  • Batman: Arkham Origins (Warner Bros. Interactive Entertainment)

  • Tom Clancy’s Rainbow Six: Siege (Ubisoft/Ubisoft)

  • Far Cry Primal (Ubisoft/Ubisoft)

  • Hitman (2016) (IO Interactive/Square Enix)

  • Dragon Age: Inquisition (BioWare/EA)



Результаты тестов: сравнение производительности

Выводы

Рейтинг iXBT.com
ПояснениеДата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — GeForce GT 730 (то есть сочетание скорости и функций GT 730 приняты за 100%). Рейтинги ведутся по 30 ежемесячно исследуемым нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят GTX 1080 и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. конец августа 2016 г.
Название ускорителяРейтинг iXBT.comРейтинг полез.Цена
01Gigabyte GTX 1080 Xtreme 8 ГБ, 1784—2024/102063180407782
02GTX 1080 8 ГБ, 1607—1885/100003030404750
03GTX Titan X 12 ГБ, 1000—1075/700026502641003
04R9 Fury X 4 ГБ, 1050/1050/10002510356706
06GTX 980 Ti 6 ГБ, 1000—1075/70002460403611

Комментарий к Рейтингам iXBT.com


Повышеные частоты работы подняли производительность ускорителя Gigabyte в среднем на 6%, и он ожидаемо занял первое место в рейтинге.
Рейтинг полезности
ПояснениеДата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг полезности тех же карт получается, если показатели предыдущего рейтинга разделить на цены соответствующих ускорителейконец августа 2016 г.
Название ускорителяРейтинг полез.Рейтинг iXBT.comЦена
21Gigabyte GTX 1080 Xtreme 8 ГБ, 1784—2024/102064073180782
22GTX 1080 8 ГБ, 1607—1885/100004043030750
23GTX 980 Ti 6 ГБ, 1000—1075/70004032460611
26R9 Fury X 4 ГБ, 1050/1050/10003562510706
29GTX Titan X 12 ГБ, 1000—1075/700026426501003

Комментарий к Рейтингам полезности


Несмотря на то, что стоимость данного продукта Gigabyte значительно выше, чем у среднестатистического GTX 1080 (на момент написания материала), его повышенная производительность перевесила, и данный ускоритель занял первое место и в рейтинге полезности (в своей группе). Таким образом, если выбирать из самых топовых ускорителей, такая покупка будет наиболее оправданной (разумеется, для тех, кто готов потратить на видеокарту порядка 50 000 ).

Gigabyte GeForce GTX 1080 Xtreme Gaming Premium Pack 8 ГБ 256-битной GDDR5X на момент написания материала — наилучший вариант топового и экстремально быстрого однопроцессорного ускорителя, демонстрирующий производительность в среднем на 6% выше, чем референсный GTX 1080. Карта имеет очень тихую систему охлаждения, приятную (и полезную) подсветку на кулере для любителей моддинга, а также отлично подойдет любителям разгона, позволяя гибко и максимально эффективно регулировать и частоты, и напряжения. Данный ускоритель полностью готов для работы совместно с устройствами VR и даже обеспечивает дополнительный комфорт, позволяя подключать очки и шлемы VR к передней панели корпуса компьютера. По поводу дополнительного ручного разгона: память почти не разгоняется, уже выше 2700 (10800 МГц) начинаются проблемы, а вот разгон ядра при условии стабильной работы видеокарты возможен до 2180 МГц, при этом можно выжать дополнительно еще 3-4% производительности. Полагаем, впрочем, что такие изыскания интересны лишь очень малому проценту пользователей, поэтому детального изучения экстремального разгона мы не проводили. Ускоритель и так прилично разогнан фабрично.

Oкончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).

В номинации «Оригинальный дизайн» (за сентябрь 2016 года)

награду получила карта:
  • Gigabyte GeForce GTX 1080 Xtreme Gaming Premium Pack 8 ГБ 256-битной GDDR5X


В номинации «Отличная поставка» (за сентябрь 2016 года)

награду получила карта:
  • Gigabyte GeForce GTX 1080 Xtreme Gaming Premium Pack 8 ГБ 256-битной GDDR5X


Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые картыКонкуренты
GTX 1080 — $745 (на 05.09.16) GTX Titan X — $1250 (на 05.09.16)
GTX 1080 — $745 (на 05.09.16) GTX 980 Ti — $569 (на 05.09.16)
GTX 1080 — $745 (на 05.09.16) R9 FuryX — $616 (на 05.09.16)
Gigabyte GeForce GTX 1080 Xtreme Gaming Premium Pack — T-14115896 GTX 1080 — $745 (на 05.09.16)


Благодарим компанию Gigabyte Russia
и лично Ольгу Веко
за предоставленную на тестирование видеокарту

Блок питания Thermaltake DPS G 1050W для тестового стенда предоставлены компанией Thermaltake

Корпус Corsair Obsidian 800D Full Tower для тестового стенда предоставлен компанией Corsair

Модули памяти G.Skill Ripjaws4 F4-2800C16Q-16GRK для тестового стенда предоставлены компанией G.Skill

Corsair Hydro SeriesT H100i CPU Cooler для тестового стенда предоставлен компанией Corsair

Монитор Dell UltraSharp U3011 для тестовых стендов предоставлен компанией Юлмарт

Системная плата ASRock Fatal1ty X99X Killer для тестового стенда предоставлена компанией ASRock

Жесткий диск Seagate Barracuda 7200.14 3 ТБ для тестового стенда предоставлен компанией Seagate

2 накопителя SSD Corsair Neutron SeriesT 120 ГБ для тестового стенда предоставлены компанией Corsair
