Видеоускоритель Asus ROG Strix RX 570 OC (4 ГБ): добротное решение среднего уровня с тихим кулером

461

Содержание

  1. Особенности устройств(а)
  2. Конфигурация тестового стенда, список инструментов тестирования
  3. Результаты тестов
  4. Выводы

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Asus ROG Strix RX 570 OC 4 ГБ 256-битной GDDR5

Сведения о производителе: Компания Asustek Computer (торговая марка Asus) основана в 1989 году в Китайской Республике (Тайвань). Штаб-квартира в Тайбэе/Тайвань. На рынке в России с 1992 года. Старейший производитель видеокарт и материнских плат. Сейчас выпускает очень широкую гамму продуктов по многим разделам IT-индустрии (включая мобильный сегмент). Производство в Китае и на Тайване. Общая численность работников около 2000 человек.

Устройство(а)

Asus ROG Strix RX 570 OC 4 ГБ 256-битной GDDR5 (ROG STRIX-RX570-O4G-GAMING, P/N 90YV0AJ0-M0NM00)
ПараметрЗначениеНоминальное значение (референс)
GPURadeon RX 570 (Polaris 20)
ИнтерфейсPCI Express x16
Частота работы GPU (ROPs), МГцOC Mode: 1200—1320
Gaming Mode: 1170—1300
1168—1244
Частота работы памяти (физическая (эффективная)), МГц1750 (7000)1750 (7000)
Ширина шины обмена с памятью, бит256
Число вычислительных блоков в GPU32
Число операций (ALU) в блоке64
Суммарное количество блоков ALU2048
Число блоков текстурирования (BLF/TLF/ANIS)128
Число блоков растеризации (ROP)32
Размеры, мм240×115×38220×100×35
Количество слотов в системном блоке, занимаемые видеокартой22
Цвет текстолитачерныйчерный
ЭнергопотреблениеПиковое в 3D, Вт147150
В режиме 2D, Вт1820
В режиме «сна», Вт33
Уровень шумаВ режиме 2D, дБА18,018,0
В режиме 2D (просмотр видео), дБА18,018,0
В режиме максимального 3D, дБА27,028,0
Выходные гнезда2×DVI (Dual-Link/HDMI), 1×HDMI 2.0b, 1×DisplayPort 1.3/1.41×HDMI 2.0b, 3×DisplayPort 1.3/1.4
Поддержка многопроцессорной работыCrossFire
Максимальное количество приемников/мониторов для одновременного вывода изображения44
Дополнительное питание: количество 8-контактных разъемов1Нет
Дополнительное питание: количество 6-контактных разъемовНет1
Максимальное разрешение 2DDisplay Port4096×2160
HDMI4096×2160
Dual-Link DVI2560×1600
Single-Link DVI1920×1200
Максимальное разрешение 3DDisplay Port4096×2160
HDMI4096×2160
Dual-Link DVI2560×1600
Single-Link DVI1920×1200

Комплектация локальной памятью

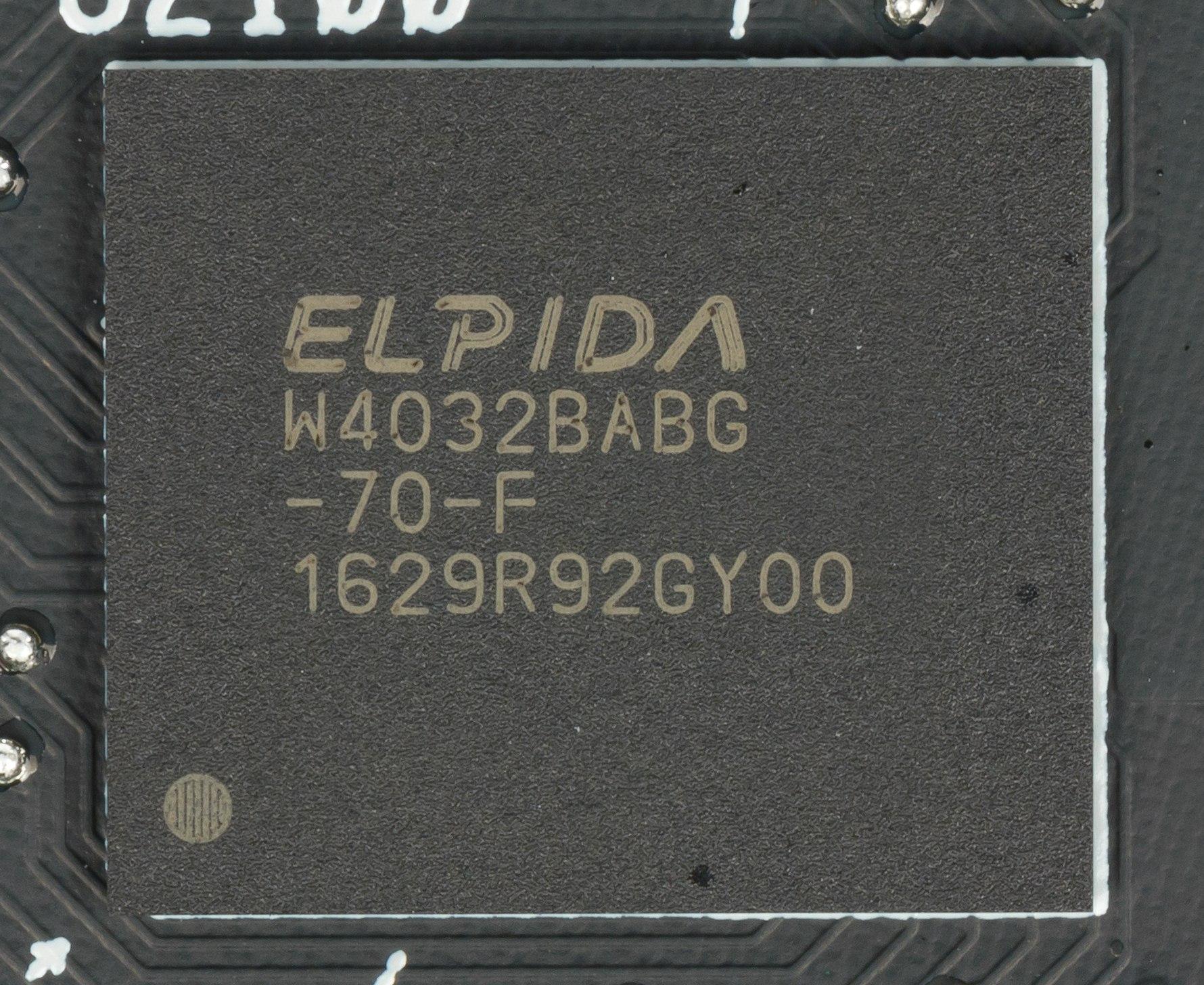

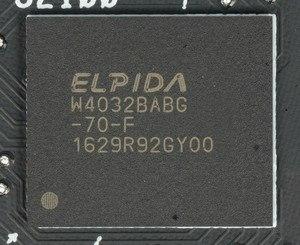

Карта имеет 4 ГБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 4 Гбит на лицевой стороне PCB.

Микросхемы памяти Micron (Elpida) (GDDR5) рассчитаны на номинальную частоту работы в 1750 (7000) МГц.

Сравнение с эталонным дизайном (reference)

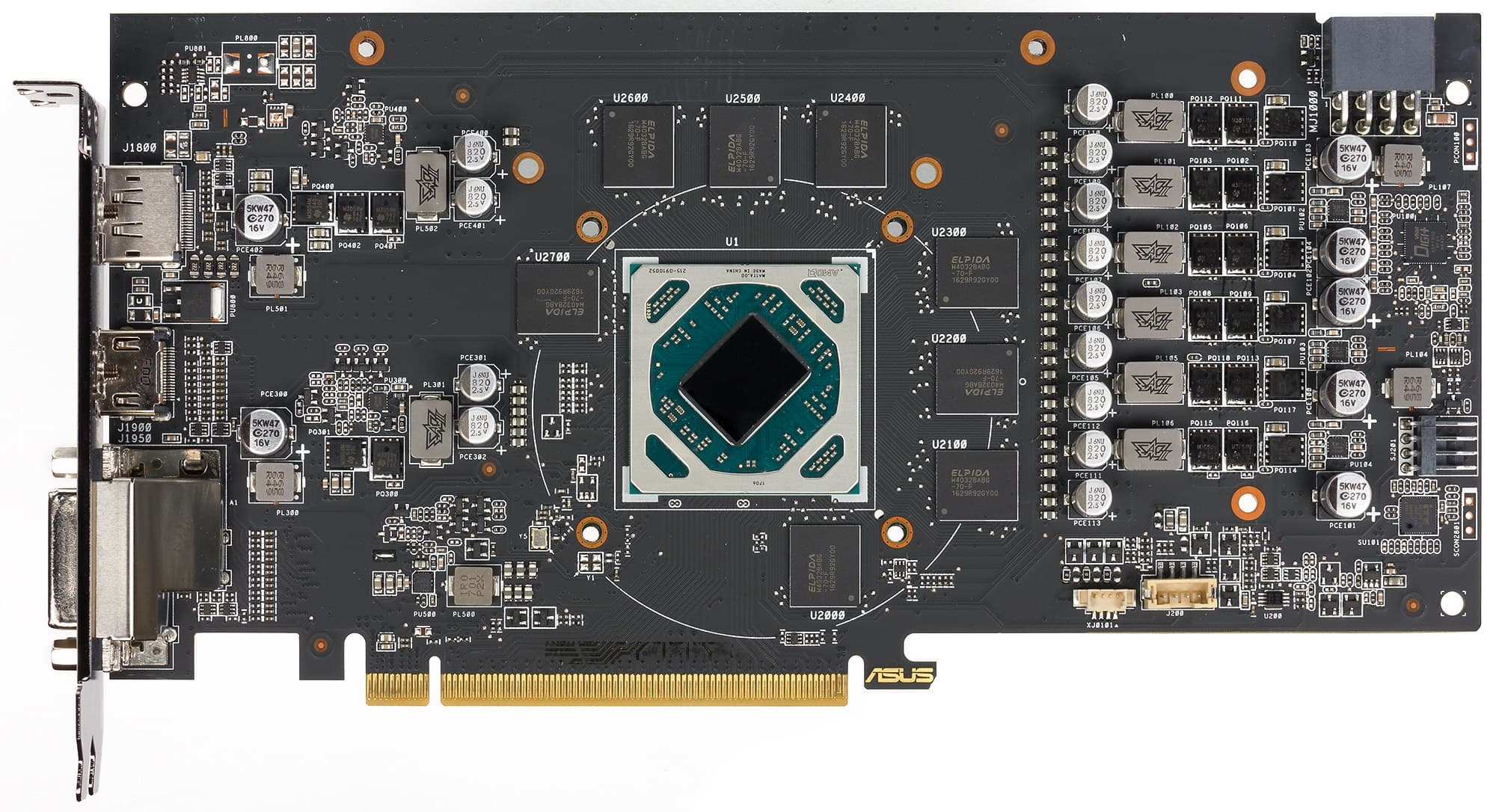

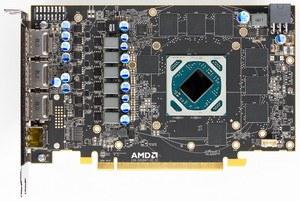

Вид спереди
Asus ROG Strix RX 570 OC 4 ГБ 256-битной GDDR5 AMD Radeon RX 570

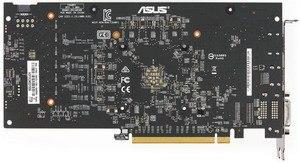

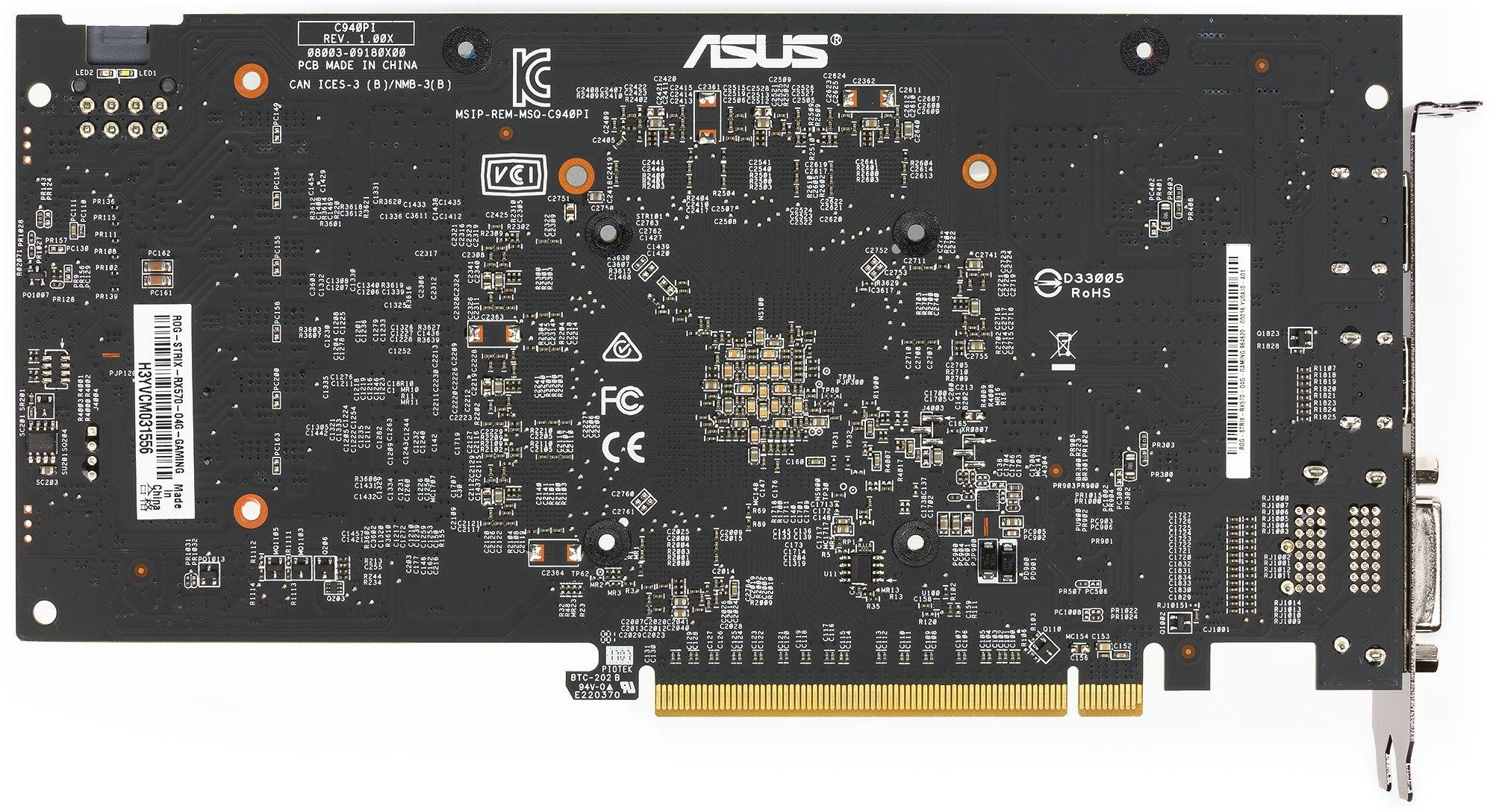

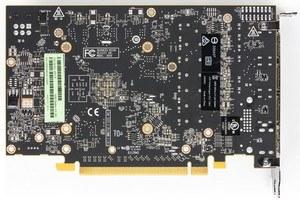

Вид сзади
Asus ROG Strix RX 570 OC 4 ГБ 256-битной GDDR5 AMD Radeon RX 570

Печатная плата полностью спроектирована инженерами Asus.

На торце в хвостовой части карты имеется 4-контактный разъем питания для корпусного вентилятора, переключив который с материнской платы либо установив дополнительно, можно заставить его работать, увеличивая или уменьшая обороты в соответствии с нагревом GPU.

Схема питания имеет 8 фаз (6+2) и управляется цифровым контроллером Digi+ ASP1211. Традиционно для Asus система питания исполнена по технологии Super Alloy Power II, с использованием современных твердотельных конденсаторов. Мониторингом состояния управляет контроллер IT8705F/AF производства компании ITE (Integrated Technology Express).

В режиме разгона (OC Mode, по умолчанию) частоты у данного ускорителя повышены на 6,1% относительно стандартных параметров референс-карты, что может обеспечить прирост производительности в 5,5%-6% в зависимости от разрешения и режима работы.

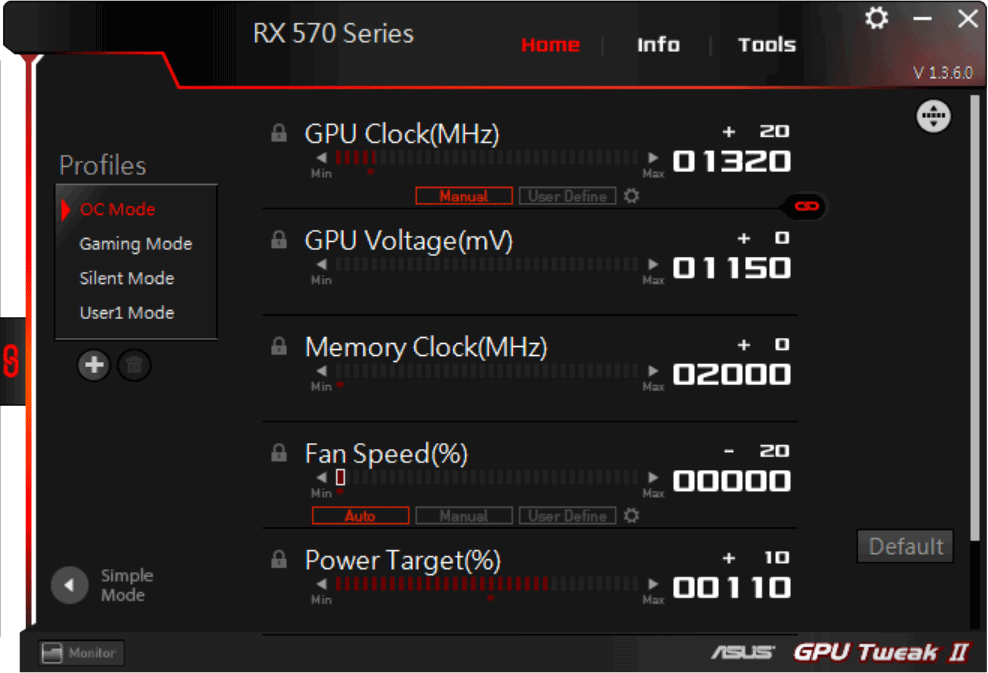

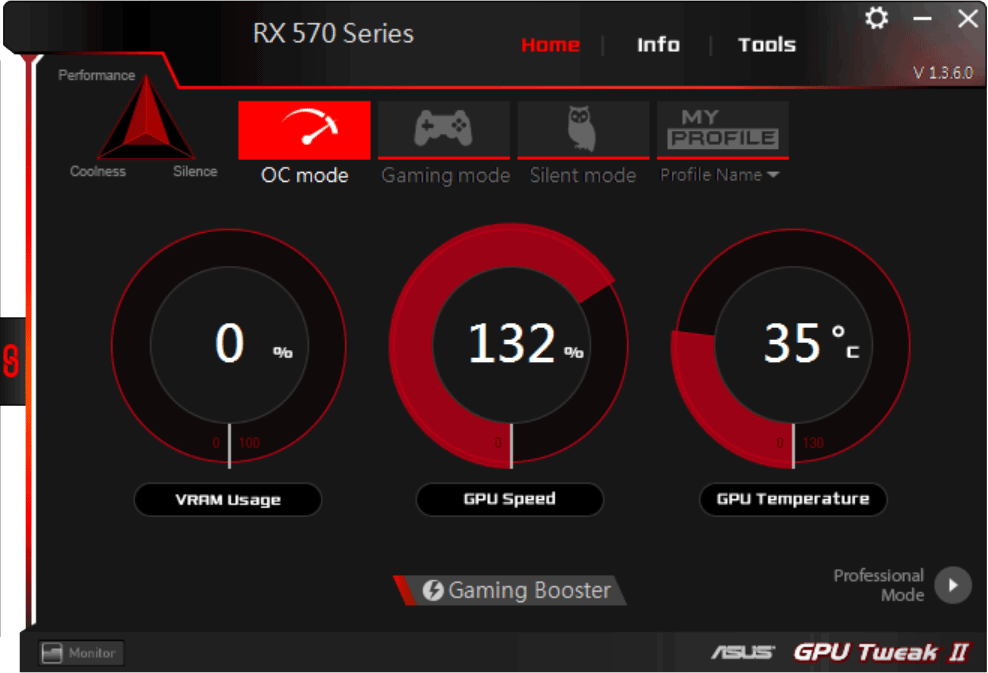

Регулирование частот и напряжений можно выполнять с помощью фирменной утилиты Asus GPU Tweak II, которая поставляется с картой на диске, а также ее можно скачать с сайта производителя. Последняя версия утилиты позволяет автоматически настроить работу ускорителя на максимально возможные частоты (если владелец, например, не желает самостоятельно искать достижимый максимум).



Карта обладает измененным по сравнению с референс-образцом набором видеовыходов: не 3 DP + 1 HDMI, а 1 DP + 1 HDMI + 2 DVI.

Система охлаждения

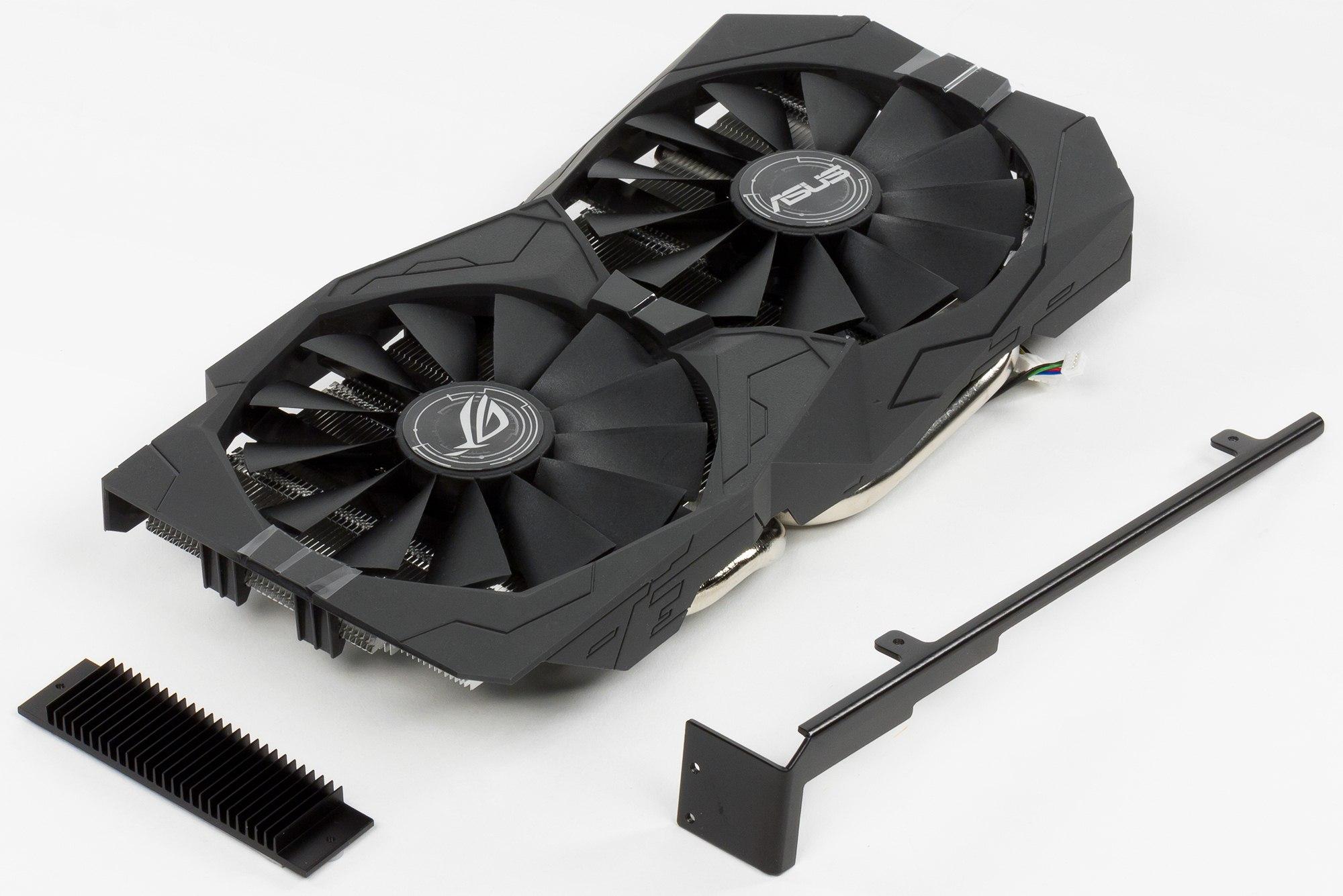

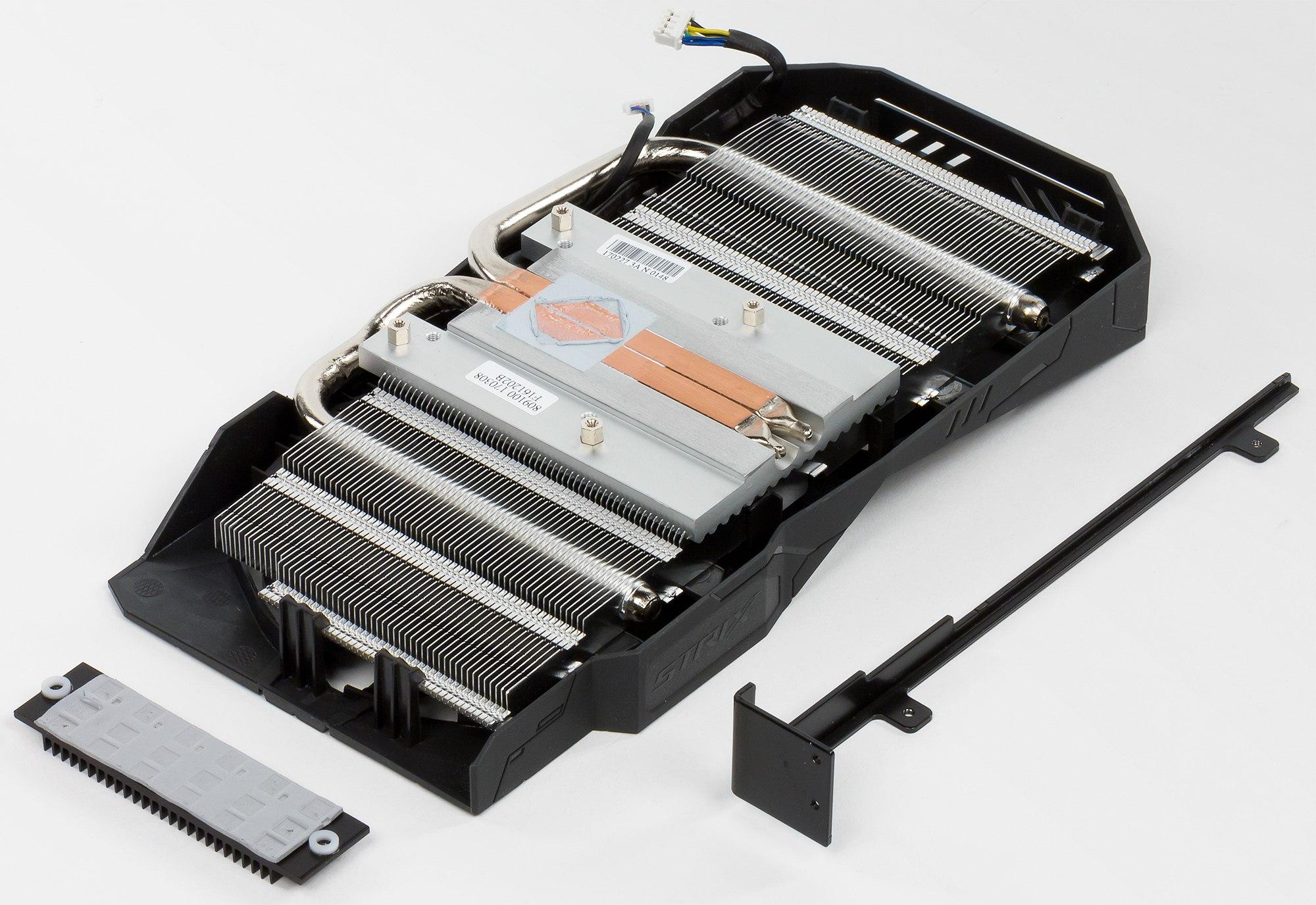

Перед нами кулер DirectCu II. Главной его частью является массивный пластинчатый никелированный радиатор. Две тепловые трубки, впрессованные в медное основание, обеспечивают равномерное распределение тепла по ребрам радиатора. С помощью дополнительного маленького радиатора охлаждаются силовые транзисторы.

Поверх радиатора установлен кожух с двумя вентиляторами, работающими на одинаковой частоте вращения. Asus декларирует особый материал лопастей вентиляторов, который обеспечивает долговременную работу крыльчаток при неизменной силе прогона воздуха. Напомню, что изюминкой системы охлаждения карт серии Strix является остановка вентиляторов в случае простоя при малом нагреве GPU. Поэтому не стоит пугаться, если при запуске ПК вентиляторы на ускорителе не вращаются.

Микросхемы памяти не охлаждаются. На верхнем торце карты установлена штанга, которая обеспечивает жесткость видеокарты (предотвращая изгиб печатной платы).

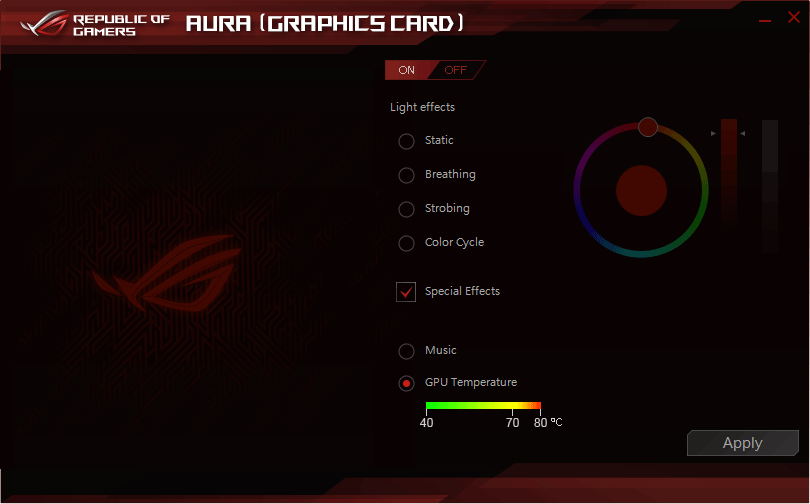

СО оснащена подсветкой Aura, цветом которой можно управлять с помощью вышеуказанной утилиты GPU Tweak II.

После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 69 градусов, что является хорошим результатом для видеокарты такого уровня.

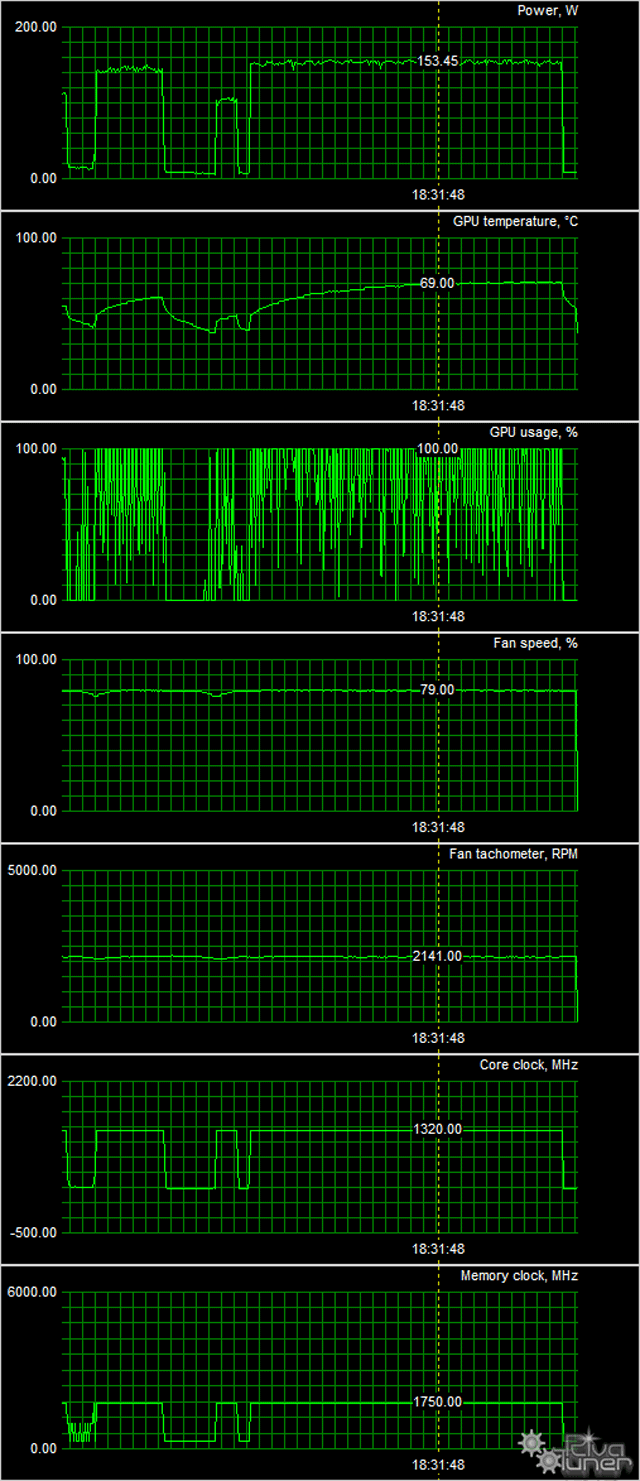

Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder)

Методика измерения шума

  • Помещение шумоизолировано и заглушено, снижены реверберации.
  • Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
  • Фоновый уровень 18 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
  • Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
  • Режимы измерения:
    1. Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
    2. Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
    3. Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.
  • Оценка градаций уровня шума выполняется по методике, описанной здесь:
    • 28 дБА и менее: шум плохо различим уже на расстоянии одного метра от источника, даже при очень низком уровне фонового шума. Оценка: шум минимальный.
    • от 29 до 34 дБА: шум различим уже с двух метров от источника, но не особо обращает на себя внимания. С таким уровнем шума вполне можно мириться даже при долговременной работе. Оценка: шум низкий.
    • от 35 до 39 дБА: шум уверенно различается и заметно обращает на себя внимание, особенно в помещении с низким уровнем шума. Работать с таким уровнем шума можно, но спать будет затруднительно. Оценка: шум средний.
    • 40 дБА и более: такой постоянный уровень шума уже начинает раздражать, от него быстро устаешь, появляется желание выйти из комнаты или выключить прибор. Оценка: шум высокий.

В режиме простоя в 2D температура составляла 38 °C, вентиляторы не работали. Шум был равен фоновому — 18,0 дБА.

При просмотре фильма с аппаратным декодированием температура поднималась до 46 °C, вентиляторы не включались. Шум также был равен фоновому — 18,0 дБА.

В режиме максимальной нагрузки в 3D температура достигала 69 °C. Вентиляторы при этом раскручивались до 2141 оборота в минуту, шум вырастал до 27,0 дБА. Данную СО можно назвать тихой.

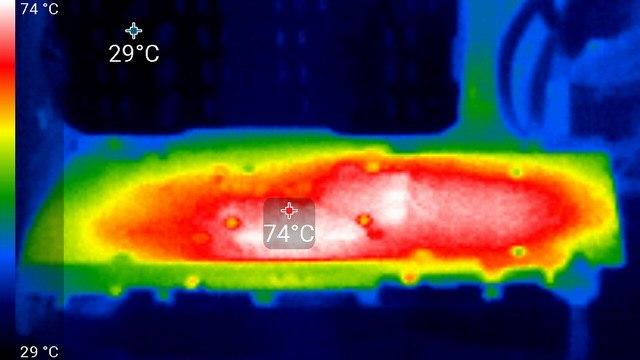

Термоснимок



Наибольший нагрев — на оборотной стороне PCB в зоне микросхем памяти.

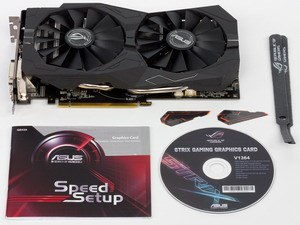

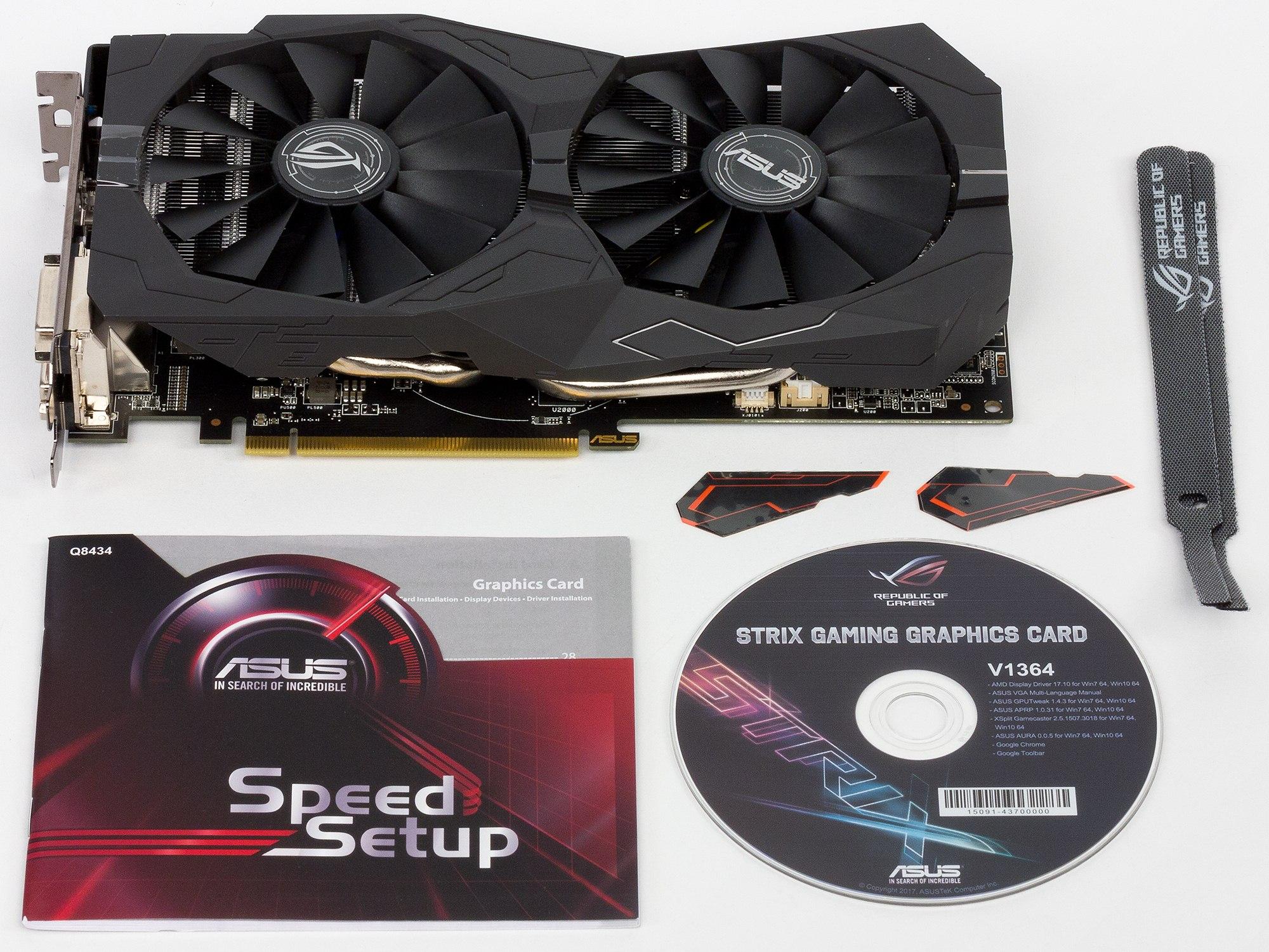

Комплектация
Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект плюс бонус в виде фирменных стяжек.

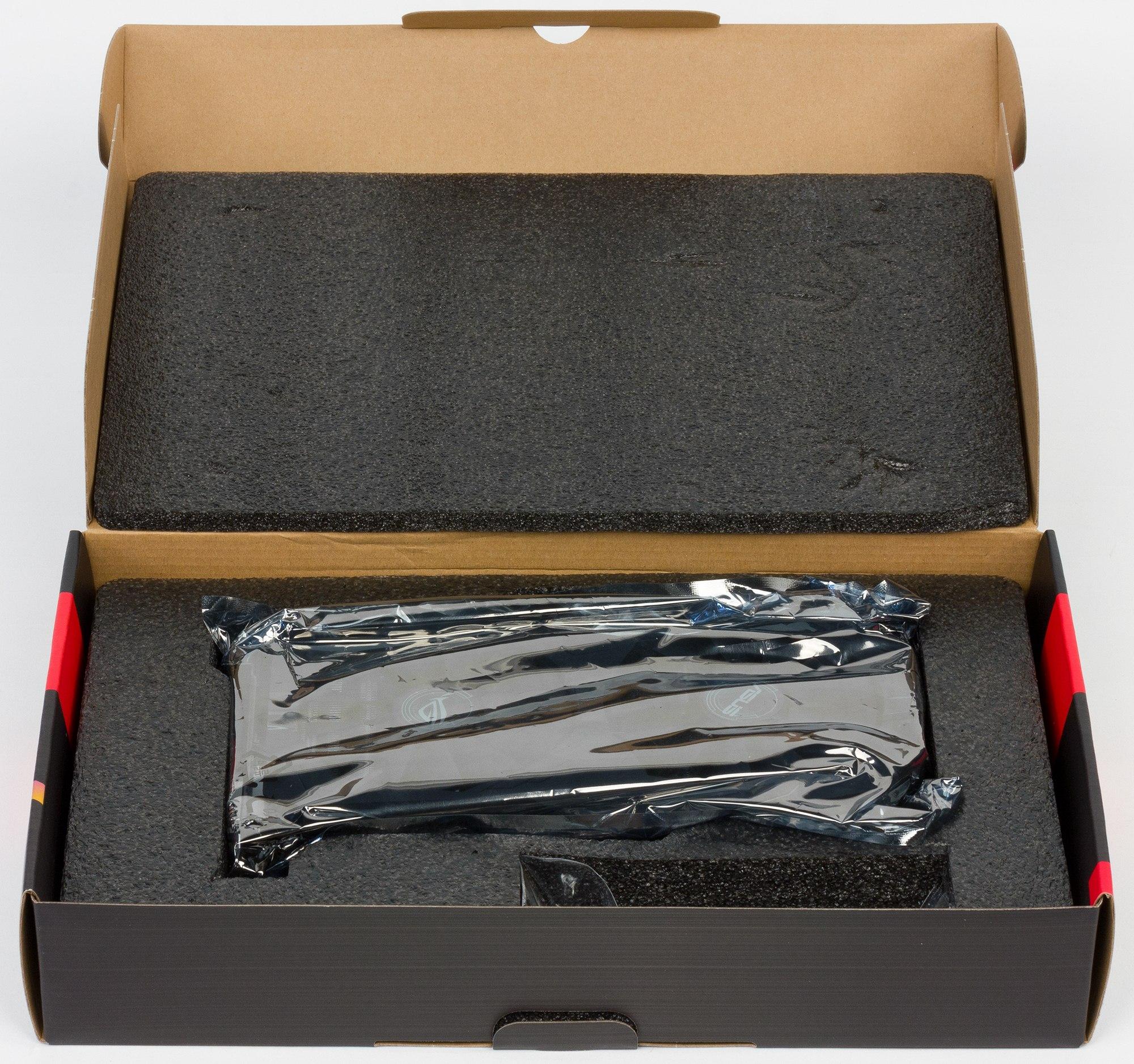

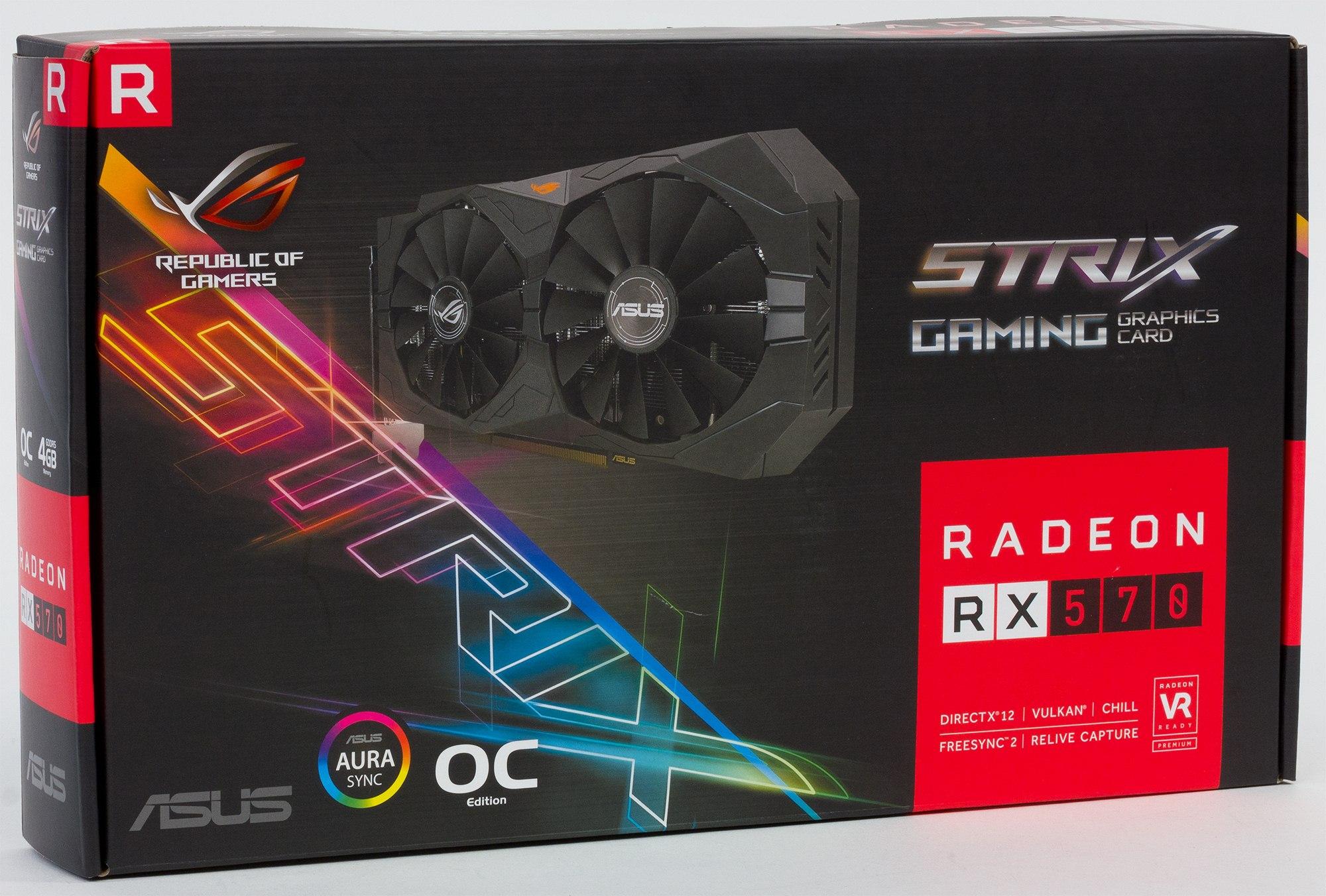

Упаковка

Установка и драйверы

Конфигурация тестового стенда

  • Компьютер на базе процессора Intel Core i7-5960X (Socket 2011):
    • процессор Intel Core i7-5960X (o/c 4 ГГц);
    • СО Intel Thermal Solution RTS2011LC;
    • системная плата ASRock Fatal1ty X99X Killer на чипсете Intel X99;
    • оперативная память 16 ГБ DDR4 G.Skill Ripjaws4 F4-2800C16Q-16GRK 2800 МГц;
    • жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
    • 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
    • блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
    • корпус Corsair Obsidian 800D Full Tower.
  • операционная система Windows 10 Pro 64-битная; DirectX 12;
  • монитор Samsung U28D590D (28″);
  • драйверы AMD версии Crimson Edition 17.5.2;
  • драйверы Nvidia версии 382.33;
  • VSync отключен.

Список инструментов тестирования

Методику тестирования и все настройки можно посмотреть здесь.

  • Fallout 4 (Bethesda Games Studios/Bethesda Softworks, DirectX 11)

  • Rise Of The Tomb Raider (Nixxes Software/Square Enix, DirectX 12)

  • Tom Clancy’s Ghost Recon Wildlands (Ubisoft/Ubisoft, DirectX 11)

  • The Witcher 3: Wild Hunt (CD Projekt RED, DirectX 11)

  • BattleField 1 (EA Digital Illusions CE/Electronic Arts, DirectX 12)

  • Tom Clancy’s The Division (Ubisoft Massive/Ubisoft, DirectX 11)

  • Deus Ex: Mankind Divided (Eidos Montreal/Square Enix, DirectX 12)

  • Far Cry Primal (Ubisoft/Ubisoft, DirectX 11)

  • Hitman (2016) (IO Interactive/Square Enix, DirectX 12)

  • Ashes Of The Singularity (Oxide Games,Stardock Entertainment/Stardock Entertainment, DirectX 12)



Результаты тестов: сравнение производительности

Выводы

Рейтинг iXBT.com
ПояснениеДата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — GeForce GT 730 (то есть сочетание скорости и функций GT 730 приняты за 100%). Рейтинги ведутся по 30 ежемесячно исследуемым нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят RX 570 и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. конец июня 2017 г.
Название ускорителяРейтинг iXBT.comРейтинг полез.Цена
09Asus ROG Strix RX 570 OC (4 ГБ), 1200—1320/7000259070636 700 
11RX 570 4 ГБ, 1168—1244/7000245068136 000 
12R9 390 8 ГБ, 1000/1000/6000239070334 000 
13GTX 1060 3 ГБ, 1507—1860/8000229088126 000 
14GTX 970 4 ГБ, 1050—1177/70002280114020 000 
16R9 380X 4 ГБ, 1030/1030/5800186068927 000 
17R9 380 4 ГБ, 970/970/5700164074522 000 
18GTX 1050 Ti 4 ГБ, 1290—1690/70001560104015 000 

Комментарий к Рейтингам iXBT.com


RX 570 является прямым конкурентом GTX 1060 (3 ГБ) и GTX 970 (4 ГБ) и выглядит в этом противостоянии отлично.
Рейтинг полезности
ПояснениеДата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг полезности тех же карт получается, если показатели предыдущего рейтинга разделить на цены соответствующих ускорителейконец июня 2017 г.
Название ускорителяРейтинг полез.Рейтинг iXBT.comЦена
01GTX 970 4 ГБ, 1050—1177/70001140228020 000 
04GTX 1050 Ti 4 ГБ, 1290—1690/70001040156015 000 
13GTX 1060 3 ГБ, 1507—1860/8000881229026 000 
15R9 380 4 ГБ, 970/970/5700745164022 000 
21Asus ROG Strix RX 570 OC (4 ГБ), 1200—1320/7000706259036 700 
22R9 390 8 ГБ, 1000/1000/6000703239034 000 
24R9 380X 4 ГБ, 1030/1030/5800689186027 000 
25RX 570 4 ГБ, 1168—1244/7000681245036 000 

Комментарий к Рейтингам полезности


К сожалению, жесточайший дефицит практически всех видеоускорителей среднего уровня и выше и соответственно взлетевшие цены на товарные остатки не дают рассуждать об оправданности приобретения той или иной видеокарты. Людям, интересующимся приобретением 3D-ускорителя для компьютерных игр, сейчас остается лишь наблюдать за происходящей вакханалией со стороны.

Asus ROG Strix RX 570 OC (4 ГБ) — хороший вариант Radeon RX 570, демонстрирующий производительность в среднем на 6% выше, чем референс-карта, и имеющий эффективную и тихую систему охлаждения. По идее, такой продукт должен быть очень привлекательным по соотношению цены и возможностей, однако из-за сложившегося на момент написания материала дефицита таких карт цены на них стали совершенно неадекватными. С другой стороны, это говорит о том, что такого рода ускорители очень хороши и для вычислительных целей, в частности майнинга.

Окончательное решение традиционно остается за нашими читателями (смотрите на актуальные цены ниже!).

В номинации «Оригинальный дизайн» (за июль 2017 года)

награду получила карта:
  • Asus ROG Strix RX 570 OC 4 ГБ 256-битной GDDR5

Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые картыКонкуренты
RX 570 4 ГБ — 33000 руб. (на 10.07.17) GTX 970 — 26000 руб. (на 10.07.17)
RX 570 4 ГБ — 33000 руб. (на 10.07.17) GTX 1060 3 ГБ — 22000 руб. (на 10.07.17)
RX 570 4 ГБ — 33000 руб. (на 10.07.17) R9 380 4 ГБ — 21000 руб. (на 10.07.17)
RX 570 4 ГБ — 33000 руб. (на 10.07.17) GTX 1050 Ti 4 ГБ — 13000 руб. (на 10.07.17)
Asus ROG Strix RX 570 OC (4 ГБ) — T-1723627002 RX 580 8 ГБ — 35000 руб. (на 10.07.17)


Благодарим компанию Asus Russia
и лично Евгения Бычкова
за предоставленную на тестирование видеокарту

Блок питания Thermaltake DPS G 1050W для тестового стенда предоставлены компанией Thermaltake

Корпус Corsair Obsidian 800D Full Tower для тестового стенда предоставлен компанией Corsair

Модули памяти G.Skill Ripjaws4 F4-2800C16Q-16GRK для тестового стенда предоставлены компанией G.Skill

Corsair Hydro SeriesT H100i CPU Cooler для тестового стенда предоставлен компанией Corsair

Монитор Dell UltraSharp U3011 для тестовых стендов предоставлен компанией Юлмарт

Системная плата ASRock Fatal1ty X99X Killer для тестового стенда предоставлена компанией ASRock

Жесткий диск Seagate Barracuda 7200.14 3 ТБ для тестового стенда предоставлен компанией Seagate

2 накопителя SSD Corsair Neutron SeriesT 120 ГБ для тестового стенда предоставлены компанией Corsair
