Geforce GTX 780 в исполнении Asus

Asus Geforce GTX 780 DirectCu II OC 3072 МБ 384-битной GDDR5 PCI-E


Содержание

  1. Введение
  2. Особенности видеокарт
  3. Конфигурации стенда, список тестовых инструментов
  4. Результаты тестов
  5. Выводы


Ну что, заждались, наверно, очередного обзора новинки Geforce GTX 780 ? :-) Вот и подоспел продукт Asus. Да, это очередная очень дорогая видеокарта, однако есть желающие покупать столь мощные ускорители, поэтому мы должны обозревать и такие решения.

Традиционно привожу ссылки на справочники, которые помогут новичкам разобраться в тонкостях выбора ускорителя и особенностях современных графических процессоров.

Поскольку речь идет об ускорителе на GPU Nvidia, то резонно снова обратить внимание на приложение Nvidia Geforce Experience, которое входит в состав драйверов и призвано помочь обладателям таких ускорителей. Владельцы 3D-акселераторов так или иначе столкнутся с этой программой при установке драйверов.

Чтобы пользователь этого семейства видеокарт не заморачивался вопросами, какие настройки выставлять в каждой игре, чтобы получить лучшее соотношение качества и производительности, специалисты Nvidia выработали оптимальные наборы опций (установок) для игр.

Утилита самостоятельно сканирует реестр Windows на предмет уже установленных игр, а также папки с популярными игровыми системами Steam, Origin и пр., создавая список игр конкретного пользователя. Затем утилита сканирует конфигурацию ПК для подбора оптимальных настроек в конкретных условиях. В конце концов программа устанавливает оптимальные настройки в тех играх, которые данная версия уже «знает».

Более того, даже в играх, по которым на сегодня нет настроек в базе данных для конкретной конфигурации ПК, программа постарается подобрать максимально близкие по комфорту настройки, для чего есть специальная кнопка для запуска процесса оптимизации.

Также Geforce Experience следит за последними версиями драйверов, постоянно проверяет обновления и информирует пользователя о наличии новых (даже бета-) версий. При надобности драйвер скачивается с помощью самой утилиты, да и устанавливается из нее же.

А мы возвращаемся к исследованию карты на базе Geforce GTX 780.

Платa

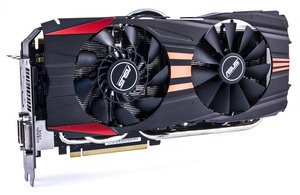

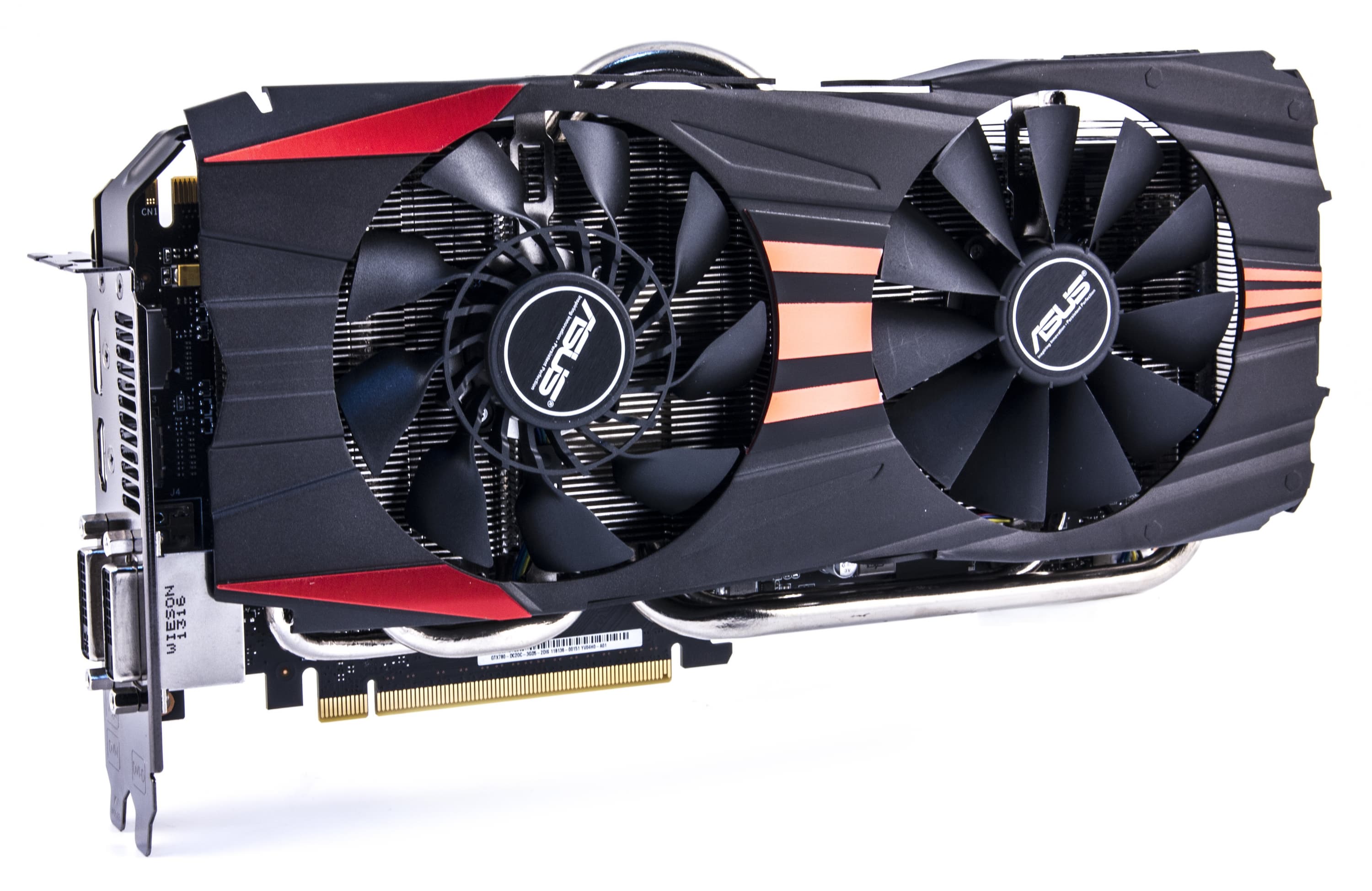

Asus Geforce GTX 780 DirectCu II OC 3072 МБ 384-битной GDDR5 PCI-E
  • GPU: Geforce GTX 780 (GK110)
  • Интерфейс: PCI Express x16
  • Частота работы GPU (ROPs): 920—1050 МГц (номинал — 863—900 МГц)
  • Частота работы памяти (физическая (эффективная)): 1500 (6000) МГц (номинал — 1500 (6000) МГц)
  • Ширина шины обмена с памятью: 384 бит
  • Число вычислительных блоков в GPU/частота работы блоков: 12/920—1050 МГц (номинал — 12/863—900 МГц)
  • Число операций (ALU) в блоке: 192
  • Суммарное число операций (ALU): 2304
  • Число блоков текстурирования: 192 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 48
  • Размеры: 290×125×40 мм (карта занимает 3 слота в системном блоке)
  • Цвет текстолита: черный
  • Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»): 262/82/65 Вт
  • Выходные гнезда: 1×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/VGA), 1×HDMI 1.4a, 1×DisplayPort 1.2
  • Поддержка многопроцессорной работы: SLI (Hardware)

Asus Geforce GTX 780 DirectCu II OC 3072 МБ 384-битной GDDR5 PCI-E

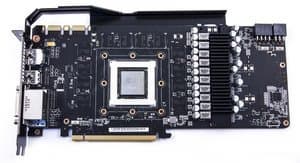

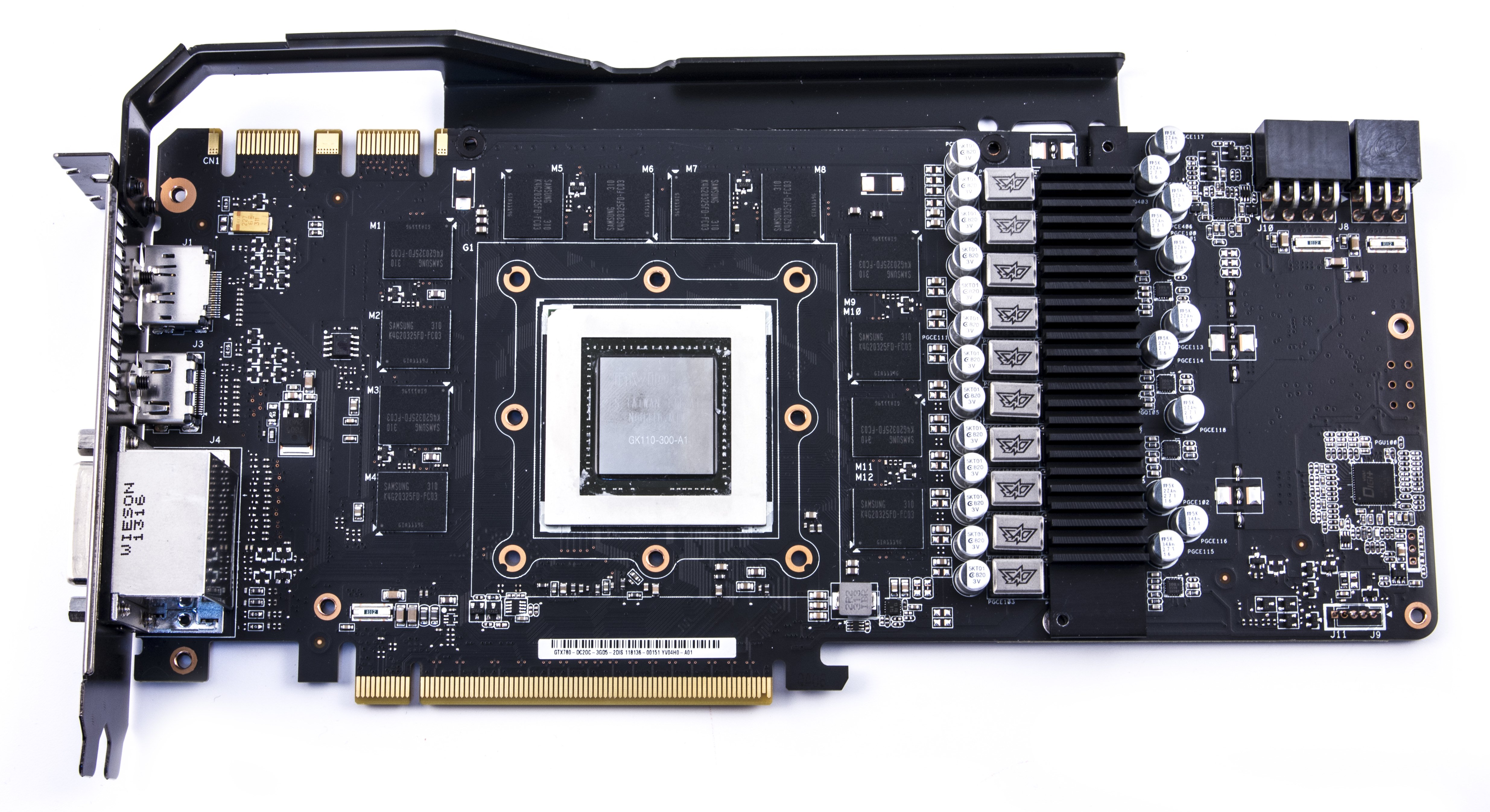

Карта имеет 3072 МБ памяти GDDR5 SDRAM, размещенной в 12 микросхемах на лицевой стороне PCB.

Микросхемы памяти Samsung (GDDR5). Микросхемы расчитаны на максимальную частоту работы в 1500 (6000) МГц.

Сравнение с эталонным дизайном, вид спереди
Asus Geforce GTX 780 DirectCu II OC 3072 МБ 384-битной GDDR5 PCI-E Reference card Nvidia Geforce GTX 780

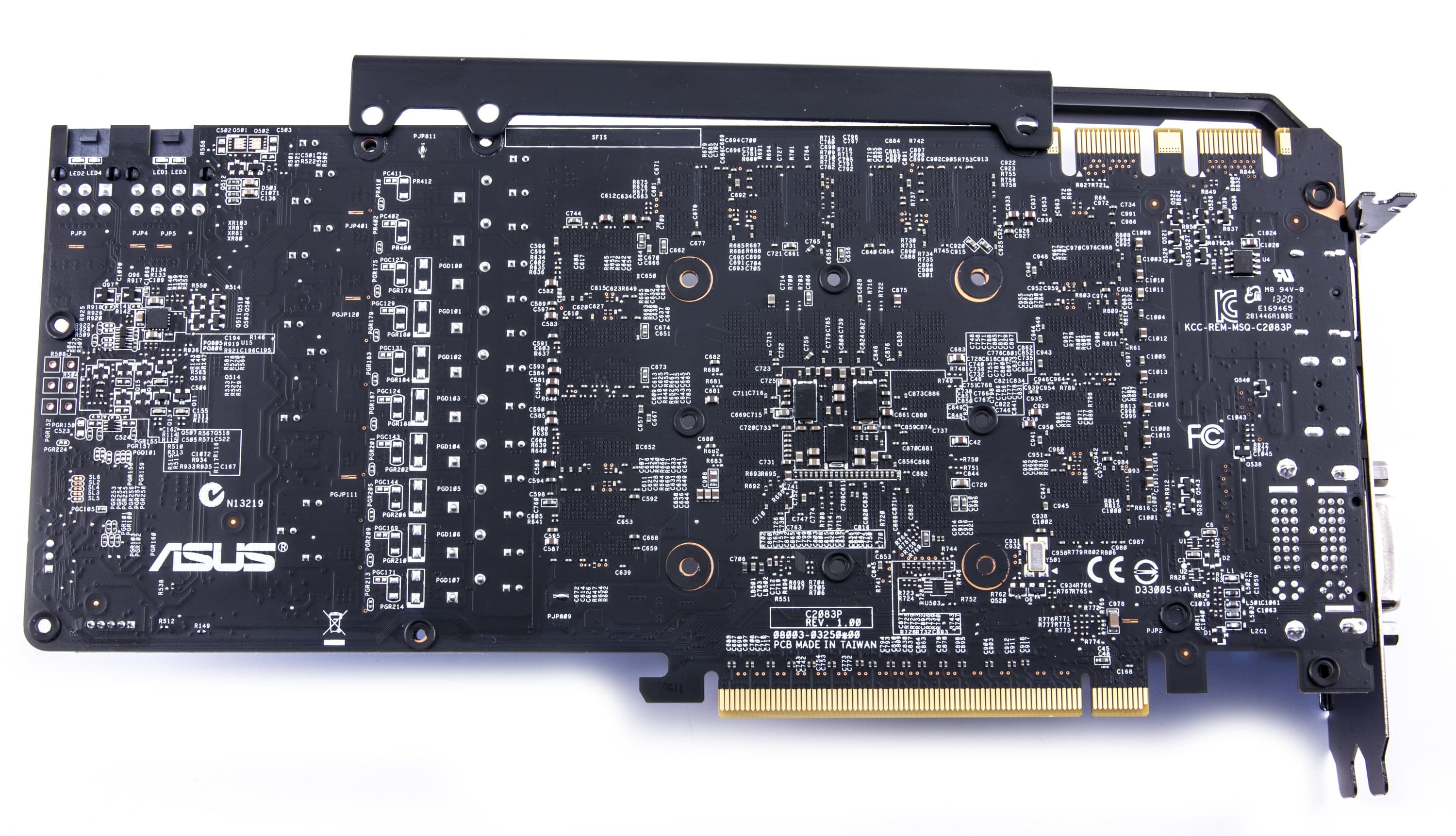

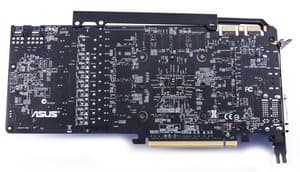

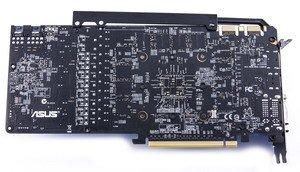

Сравнение с эталонным дизайном, вид сзади
Asus Geforce GTX 780 DirectCu II OC 3072 МБ 384-битной GDDR5 PCI-E Reference card Nvidia Geforce GTX 780

Очевидно, что инженеры Asus хорошо поработали над платой. Несмотря на то, что в целом мы видим много общего с эталонным дизайном, система питания сильно переработана. Она также имеет цифровую схему управления, однако количество фаз увеличено с 6 до 8 для ядра. Это позволяет более тонко регулировать вольтаж ядра, чтобы получить более весомые результаты в оверклокинге.

Набор гнезд стандартный: 1 DVI (Dual-Link и совместим с выводом на HDMI), 1 DVI (Single-Link и совместим с выводом на VGA), 1 HDMI и 1 DisplayPort. Cуммарно можно подключить 4 приемника, однако потребуются переходники, если все приемники будут с однотипными видеовходами. Скажем, без переходников можно подключить только два монитора с DVI. Уместно напомнить, что в случае GTX 780 возможен одновременный вывод картинки максимально на 4 монитора (каждый до разрешения Full HD).

Максимальные разрешения и частоты:

  • 240 Гц — максимальная частота обновления;
  • 2048×1536@85 Гц — по аналоговому интерфейсу;
  • 2560×1600@60 Гц — по цифровому интерфейсу (для DVI-гнезд с Dual-Link/HDMI).

Что касается возможностей ускорения обработки видеопотоков Full HD и т. п. — в 2007 году мы проводили такое исследование, с ним можно ознакомиться здесь.

Карта требует дополнительного питания, причем двумя разъемами: один с шестью контактами, второй — с восемью.

О системе охлаждения.

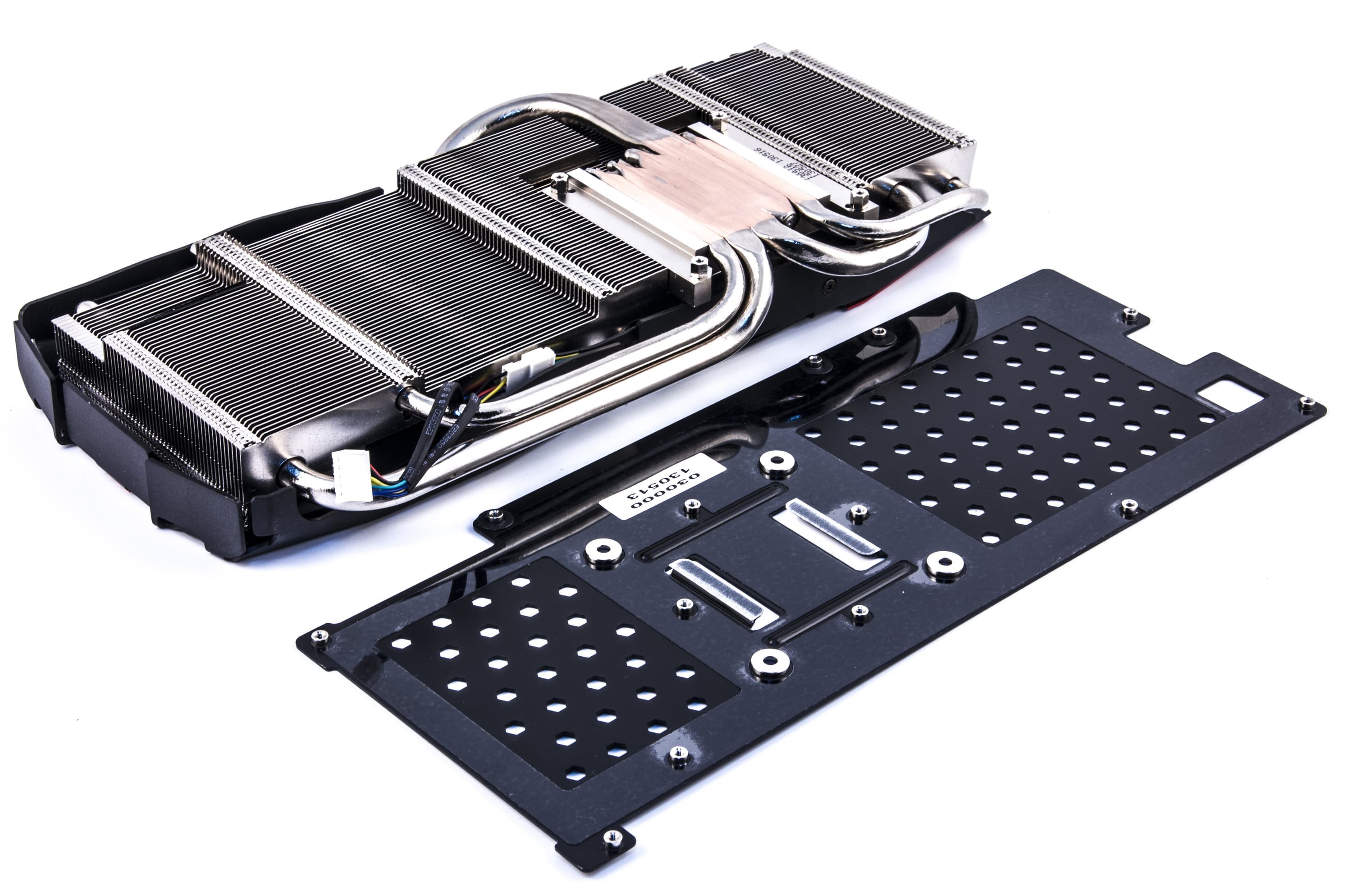

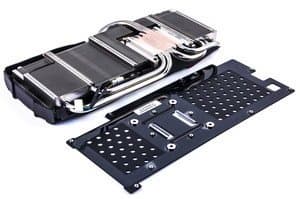

Asus Geforce GTX 780 DirectCu II OC 3072 МБ 384-битной GDDR5 PCI-E

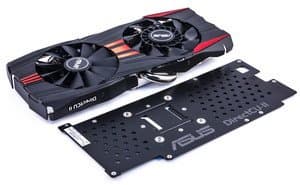

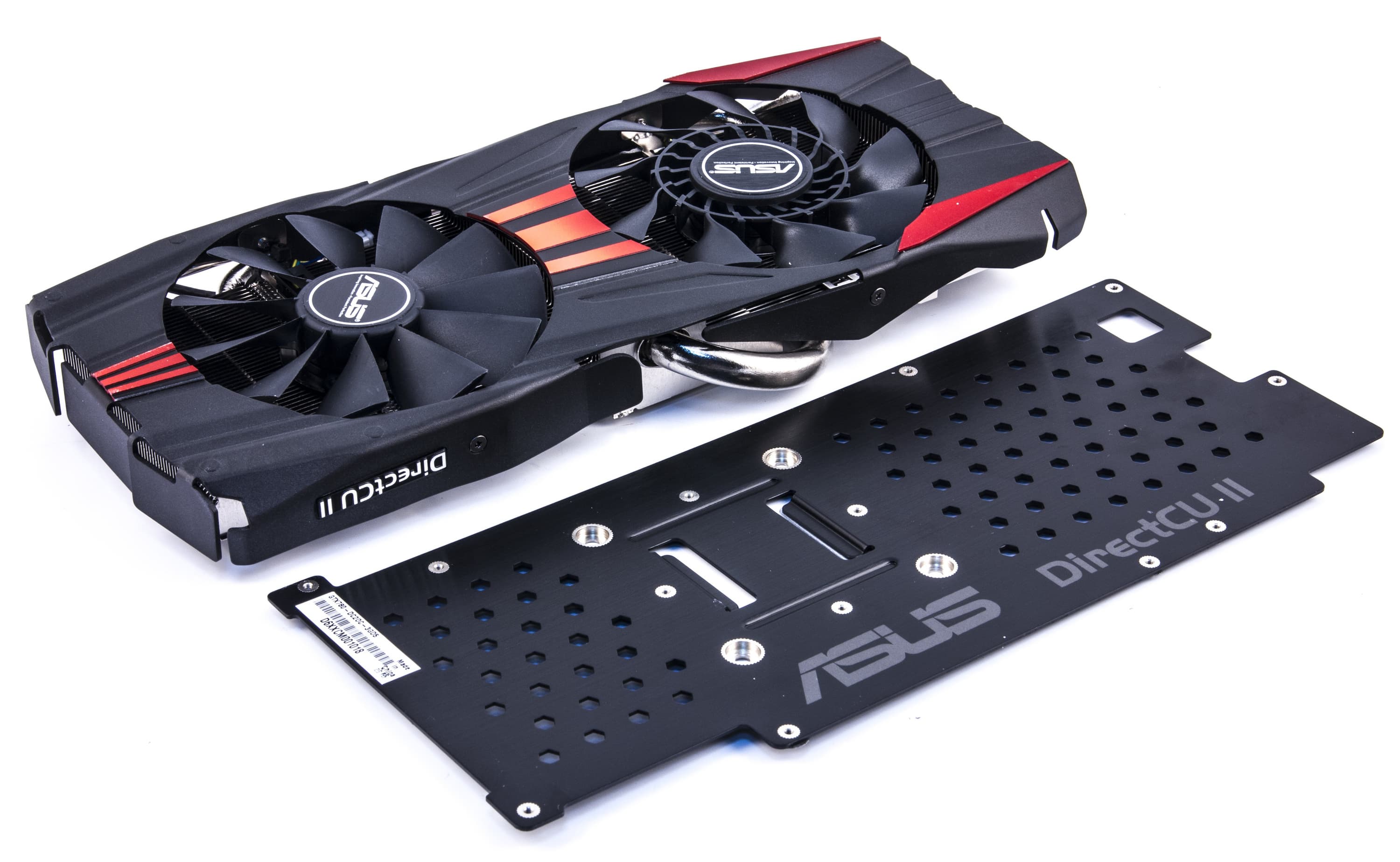

Мы видим очередного представителя серии систем охлаждения Asus DirectCu. В целом схема работы прежняя: огромный медный радиатор, покрытый никелем, основание, в которое впаяны теплопроводящие трубки, разносящие тепло по ребрам радиатора.

Сверху все это накрыто кожухом с двумя очень качественными вентиляторами: один основной, второй вспомогательный. Первый имеет особую конструкцию, а второй изначально работает на постоянных низких оборотах, поэтому его практически не слышно. СО получилась даже чуть-чуть избыточной для GTX 780, так что максимальная частота вращения основного вентилятора не превышает 1800 оборотов в минуту, что делает кулер в целом очень тихим.

Микросхемы памяти не охлаждаются (впрочем, они работают на штатных частотах), а вот силовые транзисторы имеют свой небольшой радиатор.

Мы провели исследование температурного режима с помощью утилиты EVGA PrecisionX (автор А. Николайчук AKA Unwinder) и получили следующие результаты:

Asus Geforce GTX 780 DirectCu II OC 3072 МБ 384-битной GDDR5 PCI-E

Мы видим, что после 6-часового прогона под нагрузкой максимальная температура не превысила 72 градусов, что для такого рода ускорителя прекрасный результат, учитывая еще и малошумную СО.

Теперь о комплектации.

Базовый комплект поставки должен включать в себя: руководство пользователя, диск с драйверами и утилитами.

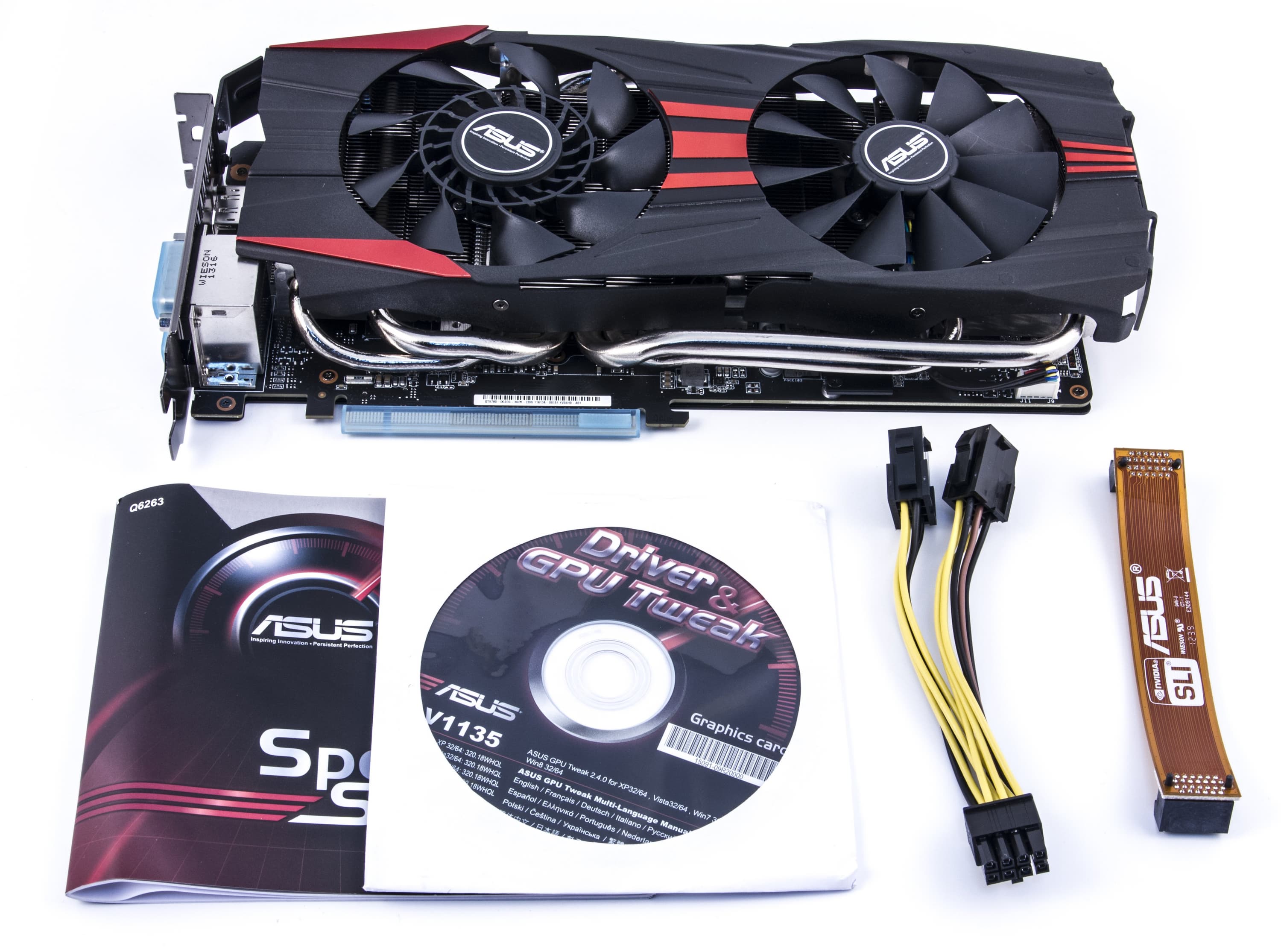

Asus Geforce GTX 780 DirectCu II OC 3072 МБ 384-битной GDDR5 PCI-E
Базовый комплект, плюс разветвитель питания на 6-контактный разъем и мост SLI.

Упаковкa.

Asus Geforce GTX 780 DirectCu II OC 3072 МБ 384-битной GDDR5 PCI-E

Установка и драйверы

Конфигурация тестового стенда:

  • Компьютеры на базе процессора Intel Core i7-3960X (Socket 2011):
    • 2 процессора Intel Core i7-3960X (o/c 4 ГГц);
    • СО Hydro SeriesT H100i Extreme Performance CPU Cooler;
    • СО Intel Thermal Solution RTS2011LC;
    • системная плата Asus Sabertooth X79 на чипсете Intel X79;
    • системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
    • оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
    • жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
    • жесткий диск WD Caviar Blue WD10EZEX 1 TБ SATA2;
    • 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
    • 2 блока питания Corsair CMPSU-1200AXEU (1200 Вт);
    • корпус Corsair Obsidian 800D Full Tower.
  • операционная система Windows 7 64-битная; DirectX 11.1;
  • монитор Dell UltraSharp U3011 (30″);
  • драйверы AMD версии Catalyst 13.7 beta; Nvidia версии 326.19

VSync отключен.

Результаты тестов: сравнение производительности

В качестве инструментария мы использовали:

  • Hard Reset (Flying Wild Hog) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Total War: Shogun 2 (Creavive Assembly/SEGA) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • 3DMark (2013) (FutureMark) — DirectX 11.1, настройки тестирования — Performance. Использовался набор тестов FireStrike (в результатах показаны graphics points только по этому набору тестов).

  • Aliens vs. Predator (2010) (Rebellion/SEGA), DirectX 11.0, настройки тестирования — Very High (запуск бенчмарка из меню).

  • Nexuiz (2012) (IllFonic/THQ) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.

  • Crysis 2 Maximum (Crytek/EA), DirectX 11.0, настройки тестирования — Very High, используется уровень Central Park. Бенчмарк запускался с помощью утилиты Adrenaline Crysis 2 Benchmark Tool.

  • Unigine Valley Benchmark (Unigine) — DirectX 11.0, скачать здесь, настройки тестирования — Максимальные.
    Хотим отдельно поблагодарить коллектив компании Unigine за предоставление Advanced Edition бенчмарка.

  • Unigine Heaven Benchmark 2.5 Pro (Unigine) — DirectX 11.0, скачать здесь, настройки тестирования — High.
    Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева за помощь в настройках работы бенчмарка.

  • DiRT Showdown (Codemasters) — DirectX 11.0, настройки тестирования — Ultra High (запуск бенчмарка: dirt showdown.exe -benchmark example_benchmark.xml).
    Благодарим компанию AMD за предоставление лицензионного продукта.

  • Metro 2033 (4A Games/THQ) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Sleeping Dogs (United Front Games/Square Enix) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.

  1. Total War: Shogun2
  2. Hard Reset
  3. Unigine Heaven Benchmark DirectX 11.0
  4. Aliens versus Predator (2010)
  5. Nexuiz (2012)
  6. Unigine Valley Benchmark
  7. 3DMark FireStrike Graphics Marks
  8. DiRT Showdown
  9. Metro 2033
  10. Sleeping Dogs
  11. Crysis 2

Выводы

Начнем с анализа Рейтинга ускорителей iXBT.com, который демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Geforce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36 ежемесячно исследуемых нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть в любом последнем выпуске i3D-Speed). Выберем из них группу карт для анализа, куда войдет исследуемый сегодня ускоритель, его аналог, работающий на номинальных частотах, ну и ближайшие конкуренты. И далее будем проводить анализ занятых позиций внутри этой группы. Для расчета рейтингов полезности я использовал цены розничной продажи на середину августа 2013, так что они могут не совпадать с теми, которые приведены в конце статьи (всегда актуальные и постоянно обновляемые).

Рейтинг 3D-ускорителей iXBT.com

Название ускорителя Рейтинг iXBT.com Рейтинг полез. Цена
07 Asus GTX 780 3072 МБ, 980—1100/6000 1020 144 710
08 GTX 780 3072 МБ, 863—900/6000 970 139 699
10 GTX 770 2048 МБ, 1046—1075/7000 850 192 442
11 GTX 680 4096 МБ, 1071—1200/6000 850 151 563
12 HD 7970 GHz 3072 МБ, 1050/1050/6000 820 186 441

Ожидаемо, что в своей группе продукт Asus одержал победу, ведь выше GTX 780 только GTX Titan, но он намного дороже, поэтому не вошел в нашу выборку.

А теперь давайте посмотрим на Рейтинг полезности тех же карт (показатели предыдущего рейтинга делятся на цены соответствующих ускорителей):

Рейтинг полезности (возможности/цена)

Название ускорителя Рейтинг полез. Рейтинг iXBT.com Цена
18 GTX 770 2048 МБ, 1046—1075/7000 192 850 442
20 HD 7970 GHz 3072 МБ, 1050/1050/6000 186 820 441
28 GTX 680 4096 МБ, 1071—1200/6000 151 850 563
29 Asus GTX 780 3072 МБ, 980—1100/6000 144 1020 710
30 GTX 780 3072 МБ, 863—900/6000 139 970 699

А вот тут мы видим, что стоимость GTX 780 пока несколько чрезмерна, и потому на каждый потраченный рубль больше отдачи будет от GTX 770 и Radeon HD 7970 GHz. Хотя, как уже говорилось в выпусках i3D-Speed, оценивать «полезность» топовых продуктов по соотношению цены и возможностей особого смысла нет. Они нацелены на энтузиастов, и цена их ставится такой, чтобы продукт имел хоть какой-нибудь спрос. Да и выпускаются такие ускорители ограниченными тиражами.

Итак:

Asus Geforce GTX 780 DirectCu II OC 3072 МБ 384-битной GDDR5 PCI-E — отличная реализация топового ускорителя, рассчитанная не только на энтузиастов, любящих максимальные скорости в огромных разрешениях, но и на оверклокеров. Уже хорошо известно, что при разгоне GTX 780 легко добирается до уровня намного более дорогого GTX Titan.

Окончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).

В номинации «Оригинальный дизайн» (за сентябрь 2013 года) получила награду карта:

  • Asus Geforce GTX 780 DirectCu II OC 3072 МБ 384-битной GDDR5 PCI-E



Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые карты Конкуренты
GTX 780 — $662 (на 01.08.16) GTX 690 — Н/Д(0)
GTX 780 — $662 (на 01.08.16) GTX 680 4 ГБ — Н/Д(0)
GTX 780 — $662 (на 01.08.16) GTX Titan — Н/Д(0)
GTX 780 — $662 (на 01.08.16) HD 7970 GHz — Н/Д(0)
GTX 780 — $662 (на 01.08.16) Asus Ares II — Н/Д(0)
Asus GTX 780 DC II OC — Н/Д(0) GTX 780 — $662 (на 01.08.16)

Средняя цена по данным Яндекс.Маркет
T-10460241
Предложения Asus GTX 780 DirectCu II OC по данным Яндекс.Маркет
L-10460241-10


Благодарим компанию Asus Russia и лично Владислава Захарова
за предоставленную на тестирование видеокарту

2 блока питания Corsair CMPSU-1200AXEU для тестового стенда предоставлены компанией Corsair

Корпус Corsair Obsidian 800D Full Tower для тестового стенда предоставлен компанией Corsair

Модули памяти Corsair Vengeance CMZ16GX3M4X1600C9 для тестового стенда предоставлены компанией Corsair

Corsair Hydro SeriesT H100i CPU Cooler для тестового стенда предоставлен компанией Corsair

Монитор Dell UltraSharp U3011 для тестовых стендов предоставлен компанией Юлмарт

Системная плата Asus Sabertooth X79 для тестового стенда предоставлена компанией AsusTeK

Системная плата MSI X79A-GD45(8D) для тестового стенда предоставлена компанией MSI

Жесткий диск Seagate Barracuda 7200.14 3 ТБ для тестового стенда предоставлен компанией Seagate

Накопитель SSD OCZ Octane 512 ГБ для тестового стенда предоставлен компанией OCZ Russia

2 накопителя SSD Corsair Neutron SeriesT 120 ГБ для тестового стенда предоставлены компанией Corsair
