Radeon R9 270X в исполнении Sapphire

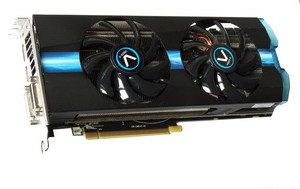

Sapphire Radeon R9 270X Vapor-X OverClocked Edition 2048 МБ 256-битной GDDR5 PCI-E,

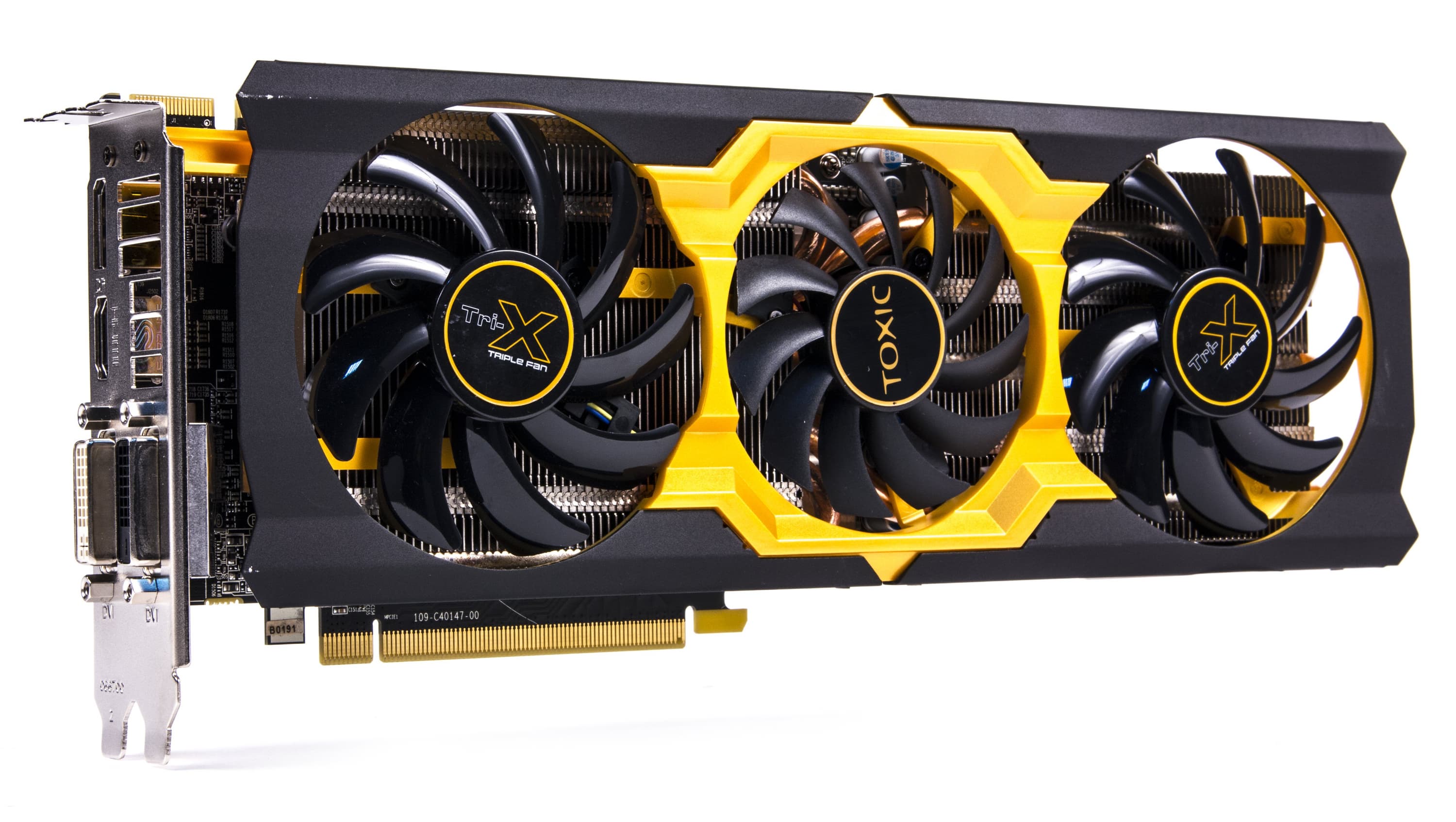

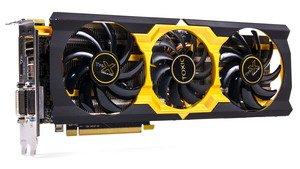

Sapphire Radeon R9 270X Toxic OverClocked Edition 2048 МБ 256-битной GDDR5 PCI-E


Содержание

  1. Введение
  2. Особенности видеокарт
  3. Конфигурации стенда, список тестовых инструментов
  4. Результаты тестов
  5. Выводы


«Так, продолжаем разговор...»
Карлсон, м/ф «Малыш и Карлсон»


Cегодня у нас заключительная серия в группе материалов по Radeon R9 270X (но, разумеется, это не последний материал по 270-й серии вообще!). Как говорится, «сказка продолжается».

А вот ниже тут, собственно, уже не сказки, а быль, вернее былины, рассказанные Алексеем Берилло в качестве «Конституции по выбору видеокарт». Короче, это наши справочники с полной информацией о тонкостях выбора ускорителя и особенностях современных графических процессоров.

На сей раз в нашей лаборатории снова побывала сладкая парочка ускорителей R9 270X, но теперь уже компании Sapphire. Отличаются они системами охлаждения, размерами и частотами работы. У компании Sapphire в линейке продуктов давно есть 2 серии: Toxic и Vapor-X. Вот к этим сериям рассматриваемые сегодня ускорители и относятся.

Платы

Sapphire Radeon R9 270X Vapor-X OverClocked Edition 2048 МБ 256-битной GDDR5 PCI-E
  • GPU: Radeon R9 270X (Curacao)
  • Интерфейс: PCI Express x16
  • Частота работы GPU (ROPs): 1100 МГц (номинал — 1050 МГц)
  • Частота работы памяти (физическая (эффективная)): 1450 (5800) МГц (номинал — 1400 (5600) МГц)
  • Ширина шины обмена с памятью: 256 бит
  • Число вычислительных блоков в GPU/частота работы блоков: 20/1100 МГц (номинал — 20/1050 МГц)
  • Число операций (ALU) в блоке: 64
  • Суммарное число операций (ALU): 1280
  • Число блоков текстурирования: 80 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 32
  • Размеры: 255×100×36 мм (видеокарта занимает 2 слота в системном блоке)
  • Цвет текстолита: черный
  • Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»): 184/58/3 Вт
  • Выходные гнезда: 1×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/VGA), 1×HDMI 1.4a, 1×DisplayPort 1.2
  • Поддержка многопроцессорной работы: CrossFire X
Sapphire Radeon R9 270X Toxic OverClocked Edition 2048 МБ 256-битной GDDR5 PCI-E
  • GPU: Radeon R9 270X (Curacao)
  • Интерфейс: PCI Express x16
  • Частота работы GPU (ROPs): 1150 МГц (номинал — 1050 МГц)
  • Частота работы памяти (физическая (эффективная)): 1500 (6000) МГц (номинал — 1400 (5600) МГц)
  • Ширина шины обмена с памятью: 256 бит
  • Число вычислительных блоков в GPU/частота работы блоков: 20/1150 МГц (номинал — 20/1050 МГц)
  • Число операций (ALU) в блоке: 64
  • Суммарное число операций (ALU): 1280
  • Число блоков текстурирования: 80 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 32
  • Размеры: 275×100×52 мм (видеокарта занимает 3 слота в системном блоке)
  • Цвет текстолита: черный
  • Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»): 188/64/3 Вт
  • Выходные гнезда: 1×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/VGA), 1×HDMI 1.4a, 1×DisplayPort 1.2
  • Поддержка многопроцессорной работы: CrossFire X

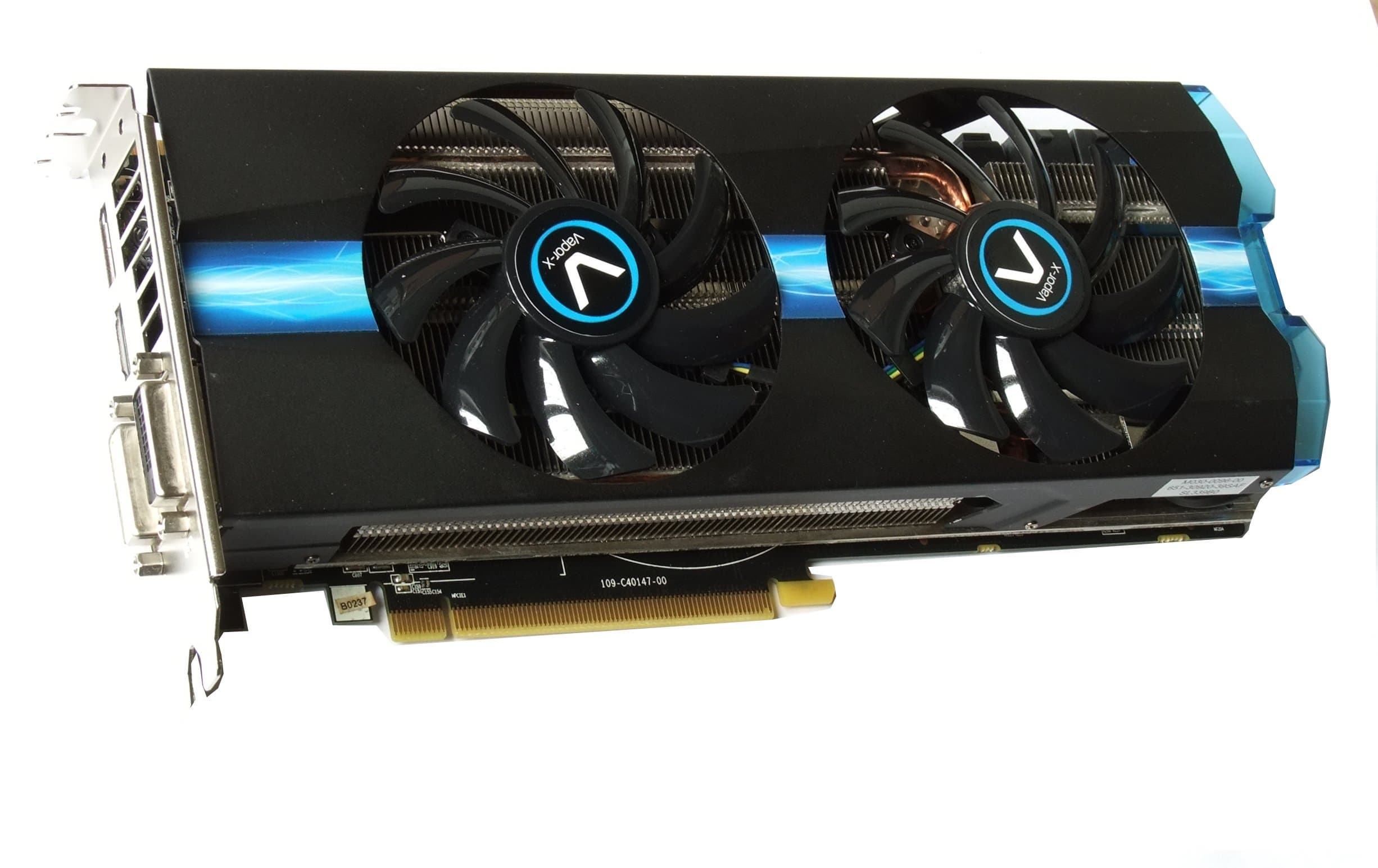

Sapphire Radeon R9 270X Vapor-X OverClocked Edition 2048 МБ 256-битной GDDR5 PCI-E
Картa имеeт 2048 МБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах на лицевой стороне PCB.

Микросхемы памяти Elpida (GDDR5). Микросхемы рассчитаны на номинальную частоту работы в 1500 (6000) МГц.
Sapphire Radeon R9 270X Toxic OverClocked Edition 2048 МБ 256-битной GDDR5 PCI-E
Картa имеeт 2048 МБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах на лицевой стороне PCB.

Микросхемы памяти Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1500 (6000) МГц.

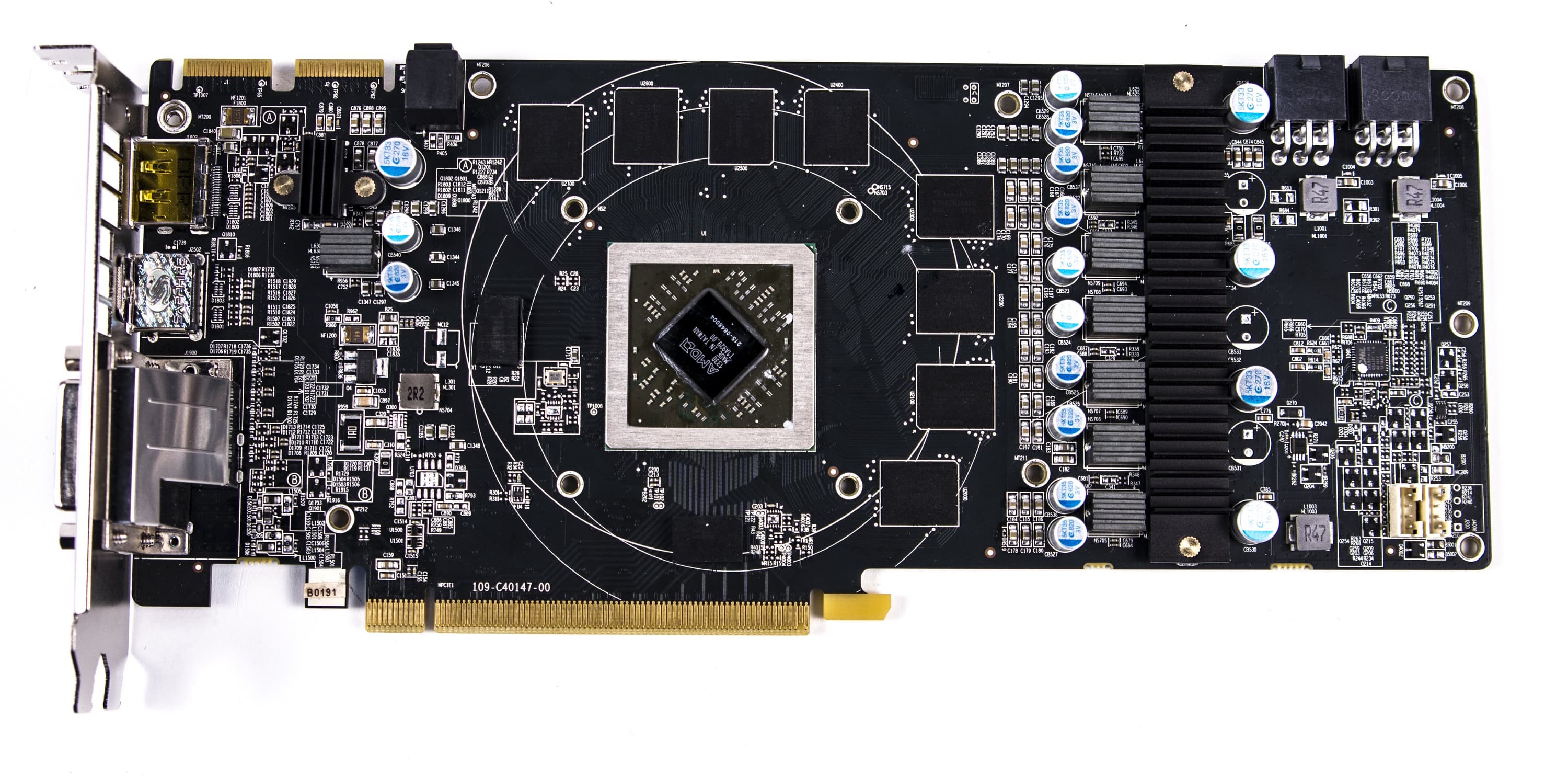

Сравнение с эталонным дизайном, вид спереди

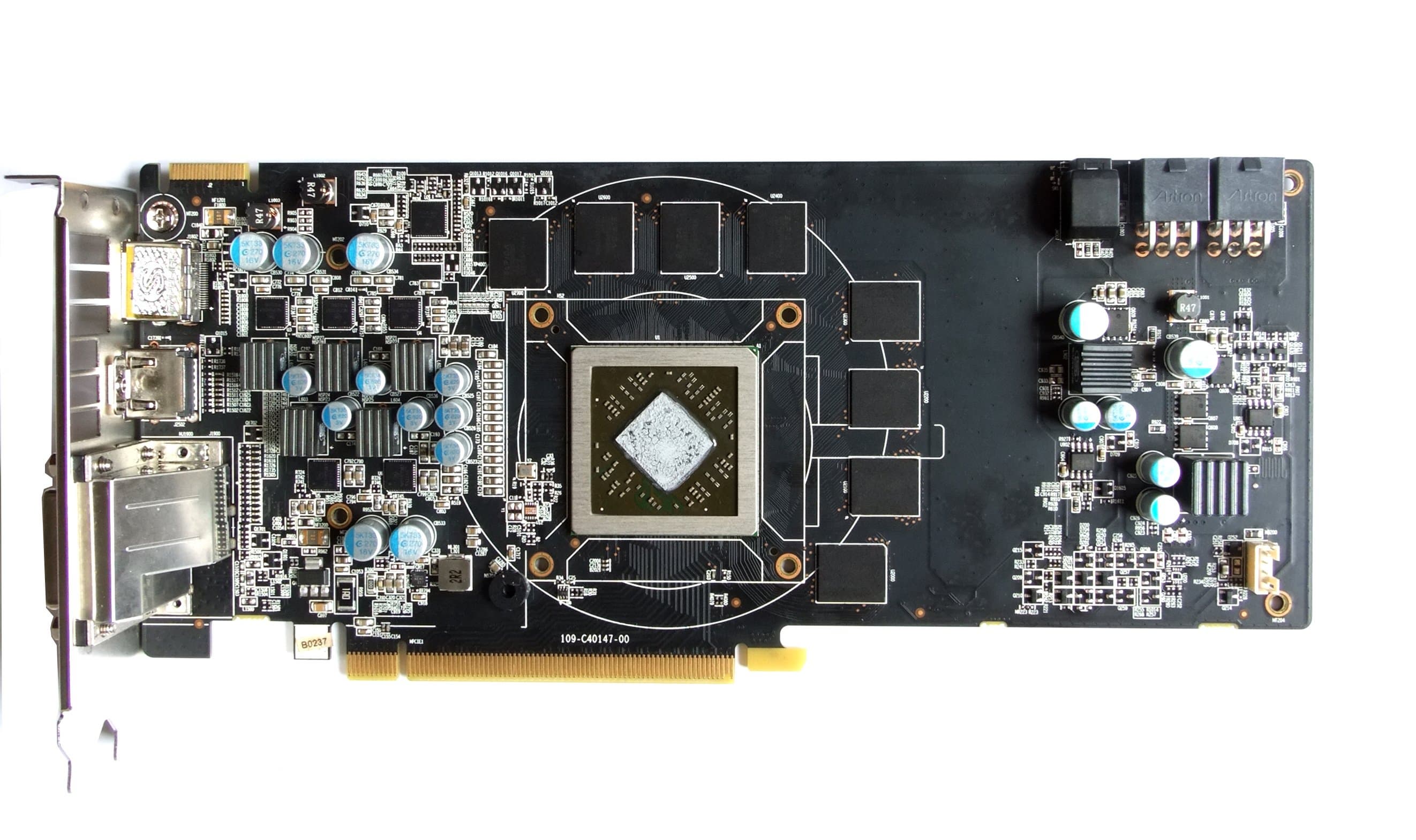

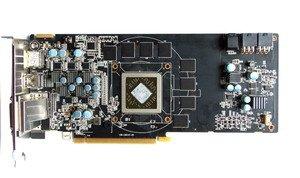

Sapphire Radeon R9 270X Vapor-X OverClocked Edition 2048 МБ 256-битной GDDR5 PCI-E Reference card AMD Radeon R9 270X

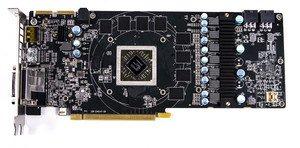

Sapphire Radeon R9 270X Toxic OverClocked Edition 2048 МБ 256-битной GDDR5 PCI-E Reference card AMD Radeon R9 270X

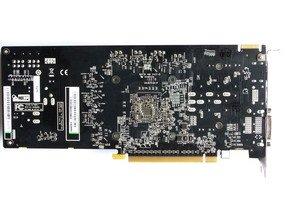

Сравнение с эталонным дизайном, вид сзади

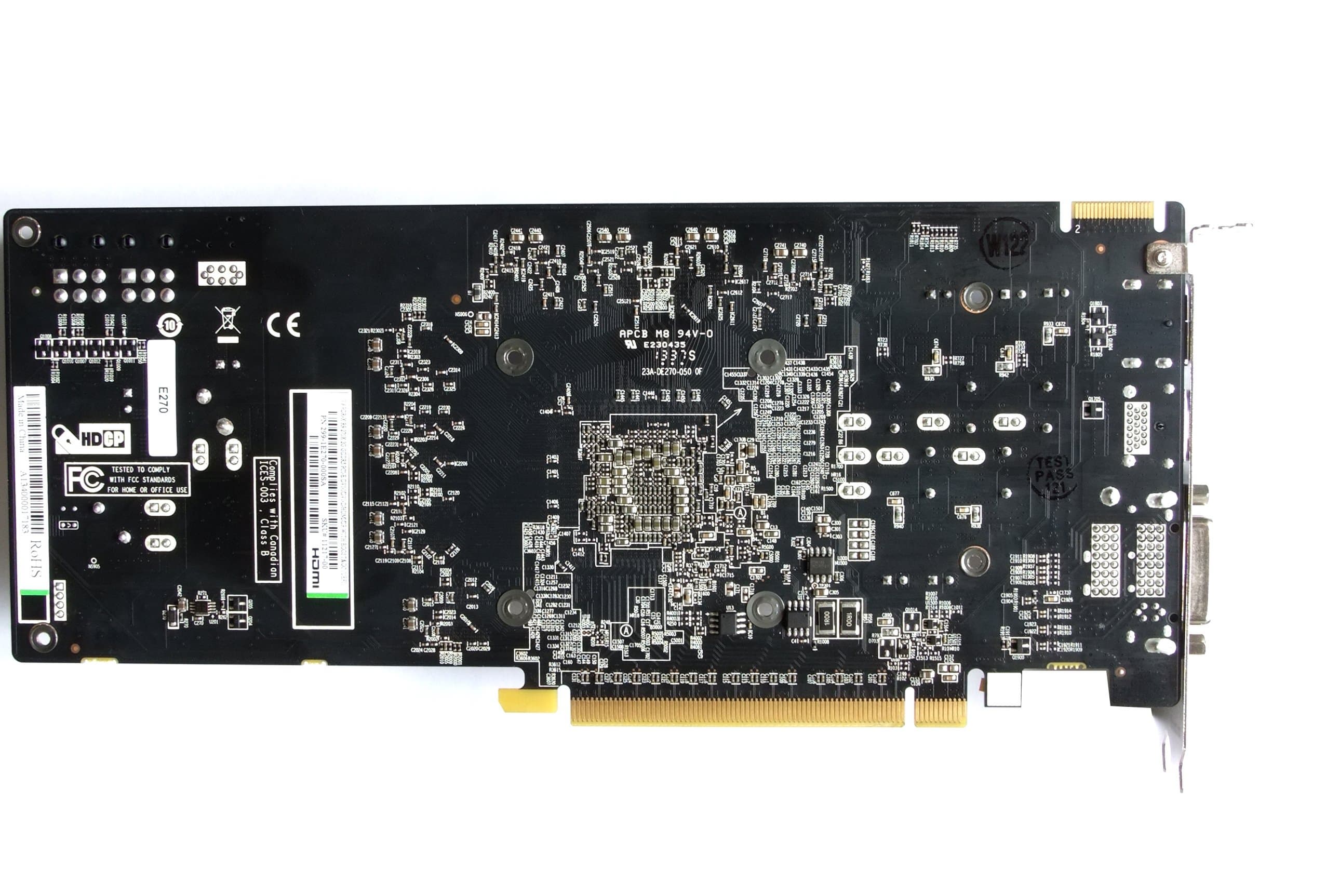

Sapphire Radeon R9 270X Vapor-X OverClocked Edition 2048 МБ 256-битной GDDR5 PCI-E Reference card AMD Radeon R9 270X

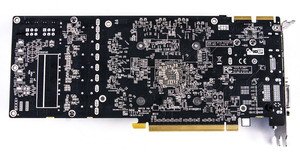

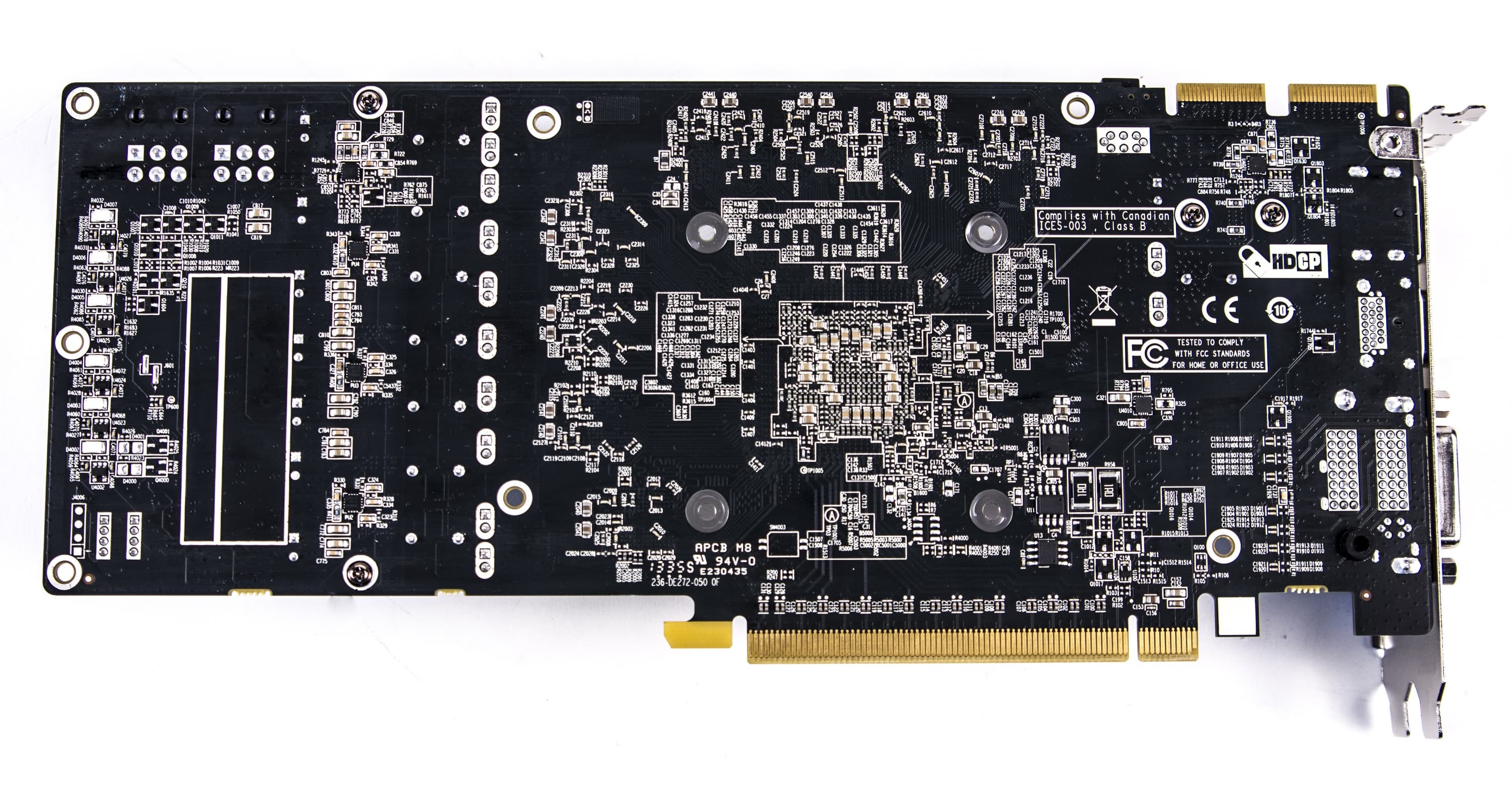

Sapphire Radeon R9 270X Toxic OverClocked Edition 2048 МБ 256-битной GDDR5 PCI-E Reference card AMD Radeon R9 270X

Обе видеокарты существенно отличаются от эталонного дизайна. Связано это как с оптимальной подгонкой под СО, так и с работой ускорителей на более высоких частотах. Например, если референс-карта имеет 5-фазную схему питания, то вариант Toxic у Sapphire получил 7-фазную, за счет чего удается подобрать вольтажи для ядра и памяти с ювелирной точностью, и это гарантирует стабильность работы на сильно повышенных частотах. Что касается Vapor-X, то схема питания оставлена прежней, хотя элементная база полностью изменена.

Обе карты имеют одинаковый набор гнезд вывода: 2 порта DVI (один из которых Single-Link, совместимый с выводом на VGA, а второй Dual-Link и совместим с выводом на HDMI), 1 порт HDMI и 1 DisplayPort. Суммарно можно подключить до 4 приемников в разных комбинациях (с участием соответствующих переходников). Без переходников можно подключить два монитора с DVI.

Мы знаем, что ускорители Radeon обладают собственными звуковыми кодеками, поэтому передача на HDMI-монитор будет полноценной, со звуком.

Видеокарта требует дополнительного питания в виде двух 6-контактных гнезд.

Максимальные разрешения и частоты:

  • 240 Гц — максимальная частота обновления;
  • 2048×1536@85 Гц — по аналоговому интерфейсу;
  • 2560×1600@60 Гц — по цифровому интерфейсу (для DVI-гнезд с Dual-Link).

Что касается возможностей ускорения обработки видеопотоков Full HD и т. п. — в 2007 году мы проводили такое исследование, с ним можно ознакомиться здесь.

«...Я и в первый раз прекрасно слышал!»
Кролик, м/ф «Винни Пух и день забот»


AMD Radeon R9/R7/R6
А мы все же снова и снова «проорем» про утилиту AMD Gaming Evolved Control Center, созданную компанией Raptr. Самую свежую версию можно скачать здесь. Это, по сути, аналог Nvidia Geforce Experience — программы, облегчающей настройки игр.

Суть в том, что утилита сканирует системные характеристики (аппаратные и программные, включая 3D-ускоритель) и ищет установленные на ПК игры. Затем отбирает те игры, которые способна оптимизировать (список постоянно пополняется), и предлагает пользователю оптимальные настройки, чтобы получить максимум отдачи от той или иной игры: выставление установок на максимум при условии сохранения высокой производительности (чтобы играбельность не пострадала).

Таким образом, пользователь, у которого нет времени или желания разбираться с настройками в той или иной игре, может довериться данной программе, получив хорошую производительность при максимально возможных для этого настройках по качеству. Это прекрасное дополнение даже для рассматриваемого сегодня ускорителя. Надеемся, что в дальнейшем данная программа будет включена в дистрибутивы драйверов, и любой пользователь сможет воспользоваться свежей версией AGECC без поиска в интернете.

Также стоит отметить, что программа синхронизируется с самыми популярными игровыми системами типа Steam, используя информацию с конкретного аккаунта игровой платформы для обеспечения полноты списка оптимизируемых игр с учетом их апдейтов и патчей.

О системe охлаждения.

«В каком ухе у меня жужжит?»
Фрекен Бок, м/ф «Малыш и Карлсон»

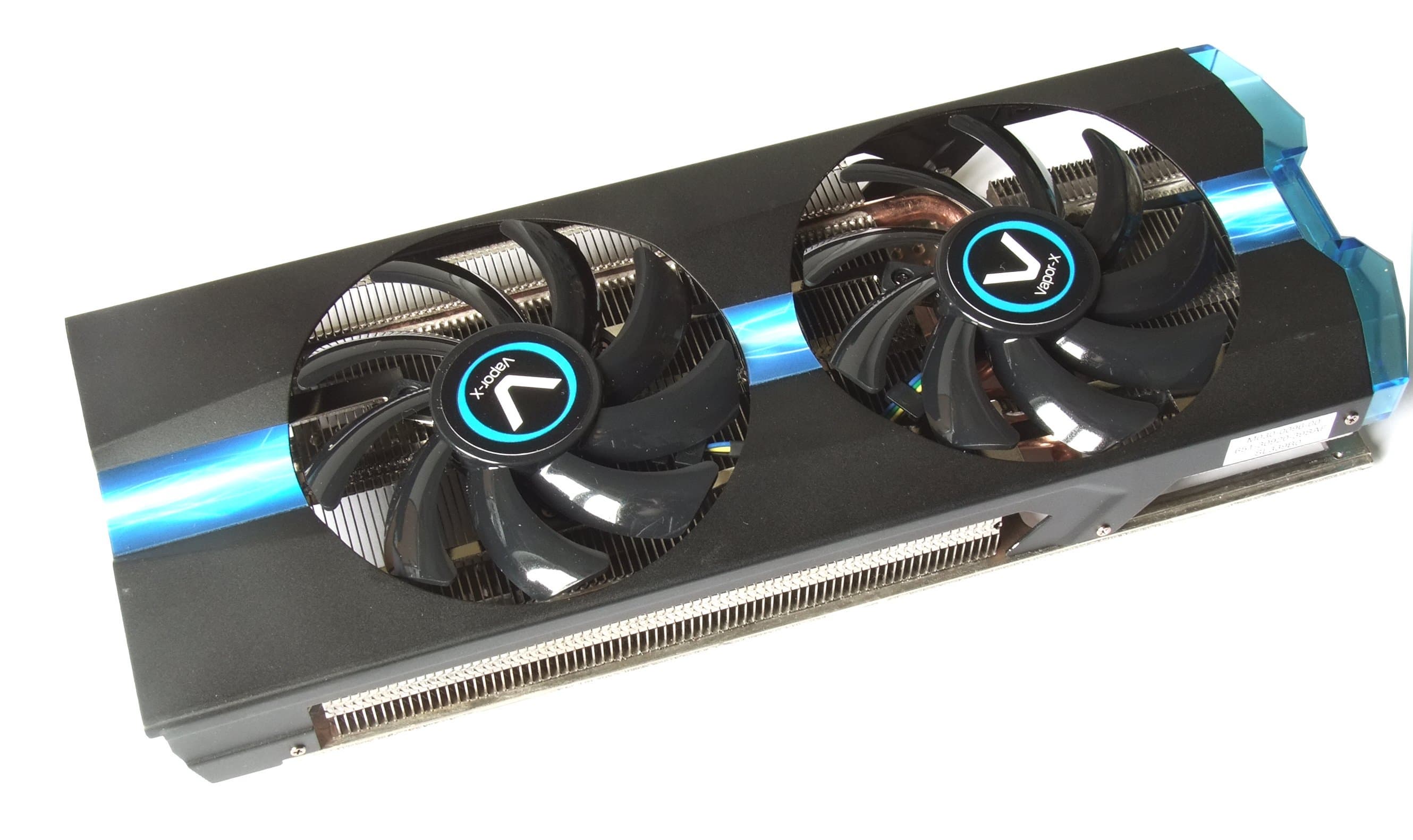

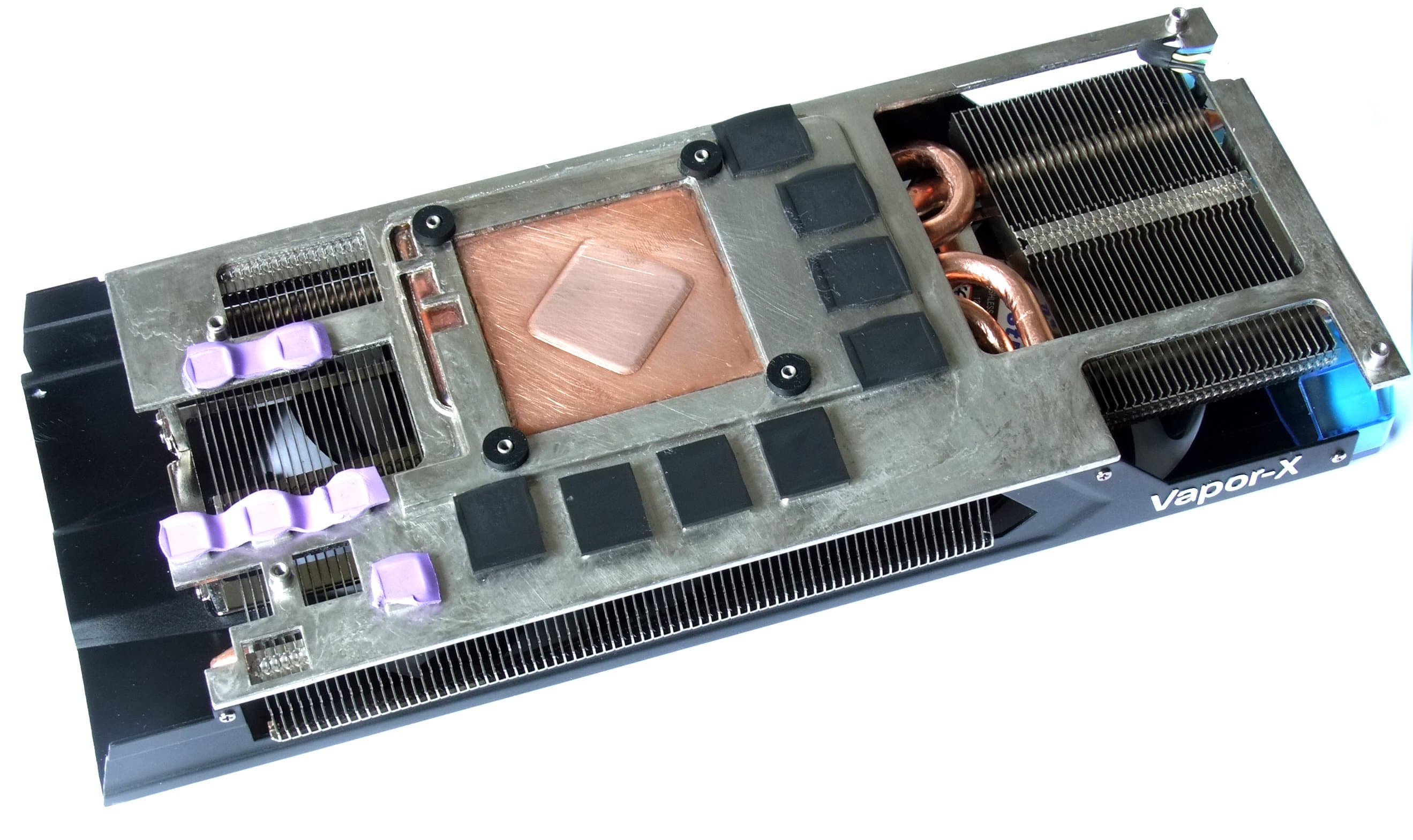

Sapphire Radeon R9 270X Vapor-X OverClocked Edition 2048 МБ 256-битной GDDR5 PCI-E
Да ничего оно не жужжит! Максимальные обороты под нагрузкой — 1800 в минуту! Шума практически нет.

Кулер основан на испарительной камере (как у всей серии Vapor-X), одна сторона которой прижимается к ядру, а вторая припаяна к радиатору. Помогают камере тепловые трубки, которые разносят тепло по всем ребрам радиатора. Вот такая двойная эффективность. И оно работает!

К тому же микросхемы памяти и силовые транзисторы также охлаждаются центральным радиатором. Сверху — кожух с двумя вентиляторами.

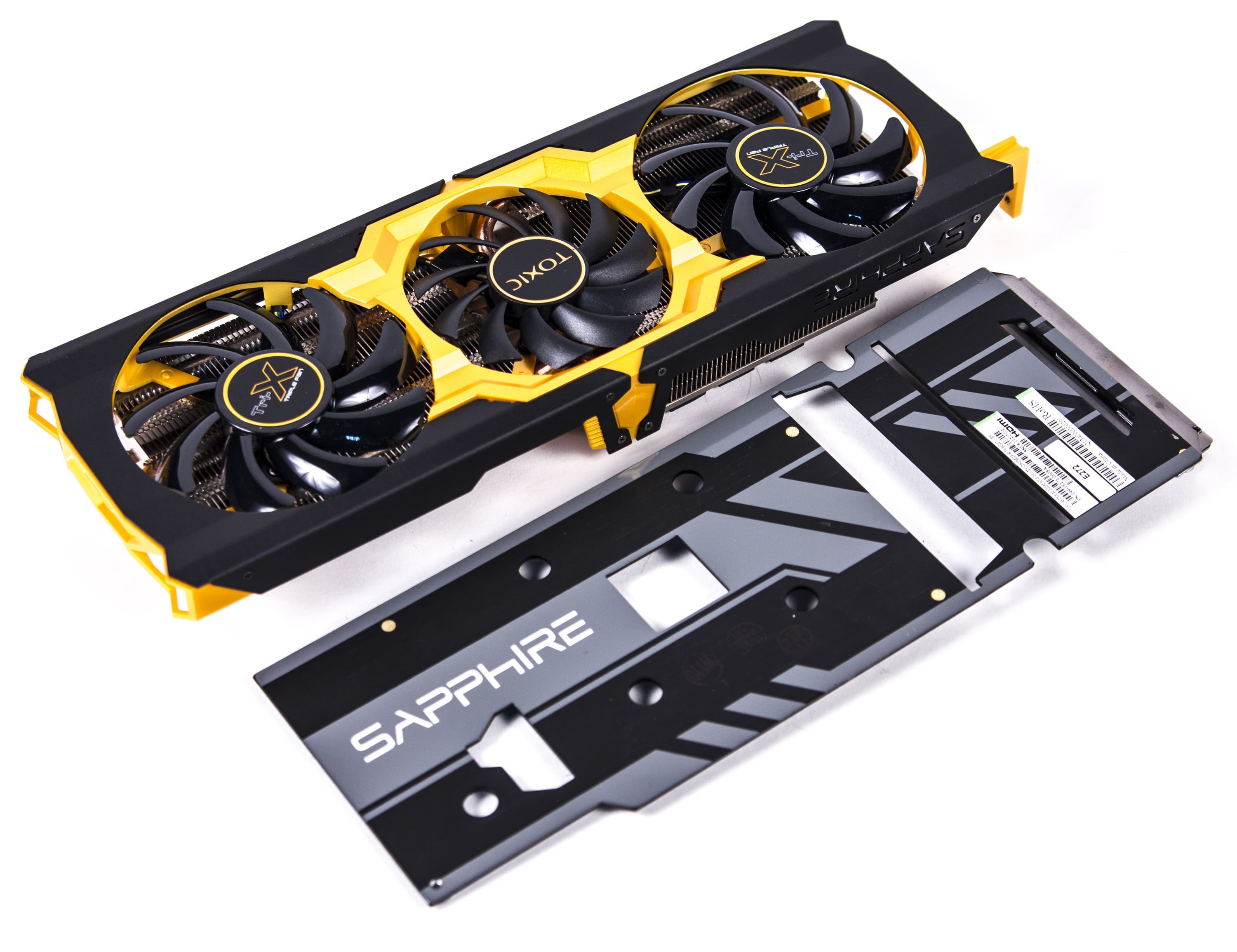

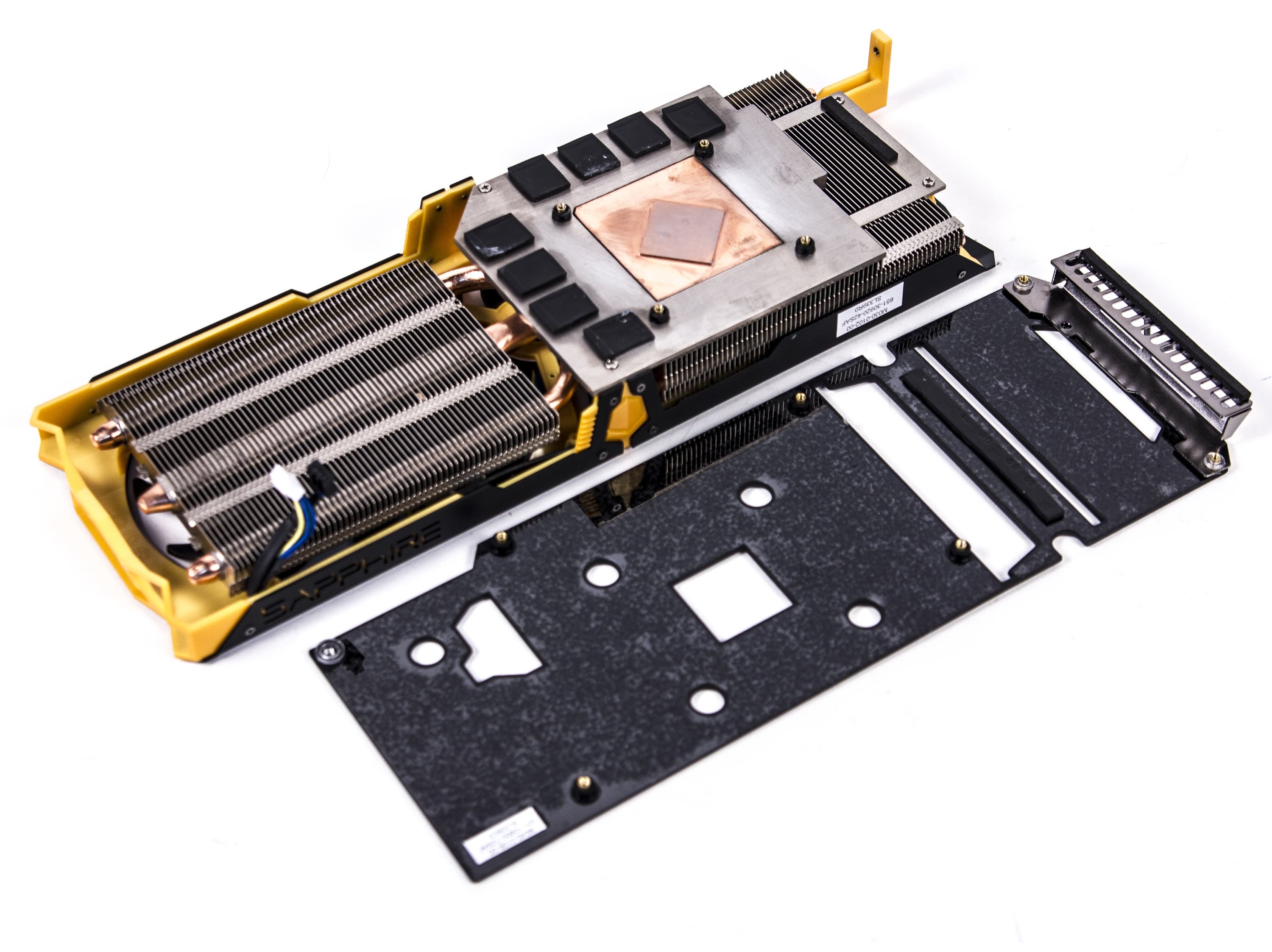

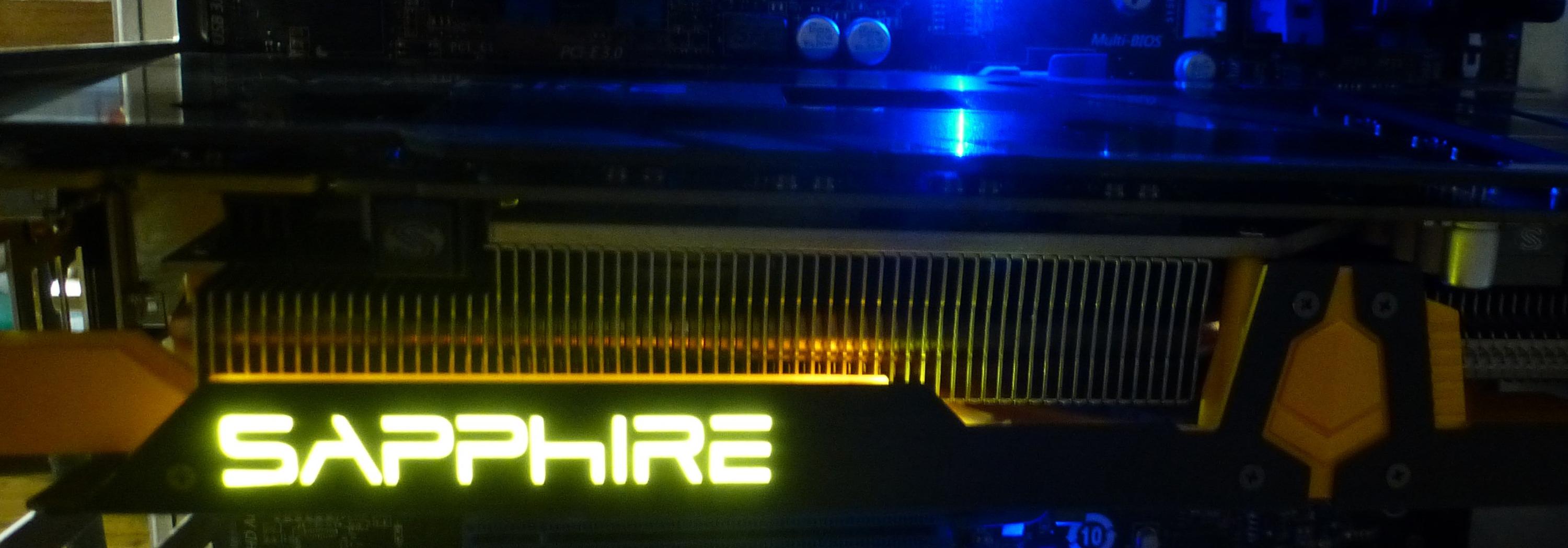

Sapphire Radeon R9 270X Toxic OverClocked Edition 2048 МБ 256-битной GDDR5 PCI-E
И эта система охлаждения тоже не жужжит. Оборотов у нее на максимуме вышло чуть больше — 1900 с лишним в минуту, но шума все равно нет. Плюс эффектная светящаяся нашлепка в виде логотипа компании на торце кулера.

В остальном СО сильно отличается. Тут уже нет испарительной камеры — вместо него медное основание, снимающее с ядра тепло, разносимое далее тепловыми трубками по двум радиаторам. Вследствие такого строения кулер получился весьма массивным: вместе с кожухом с тремя вентиляторами он занимает по ширине чуть больше двух слотов в системном блоке. Кстати, один из трех вентиляторов всегда работает на очень малых оборотах (порядка 900 об/мин). Микросхемы памяти также охлаждаются одним из радиаторов.

С оборотной стороны карты есть пластина, играющая роль ребра жесткости, так как охлаждаюших свойств она не имеет.

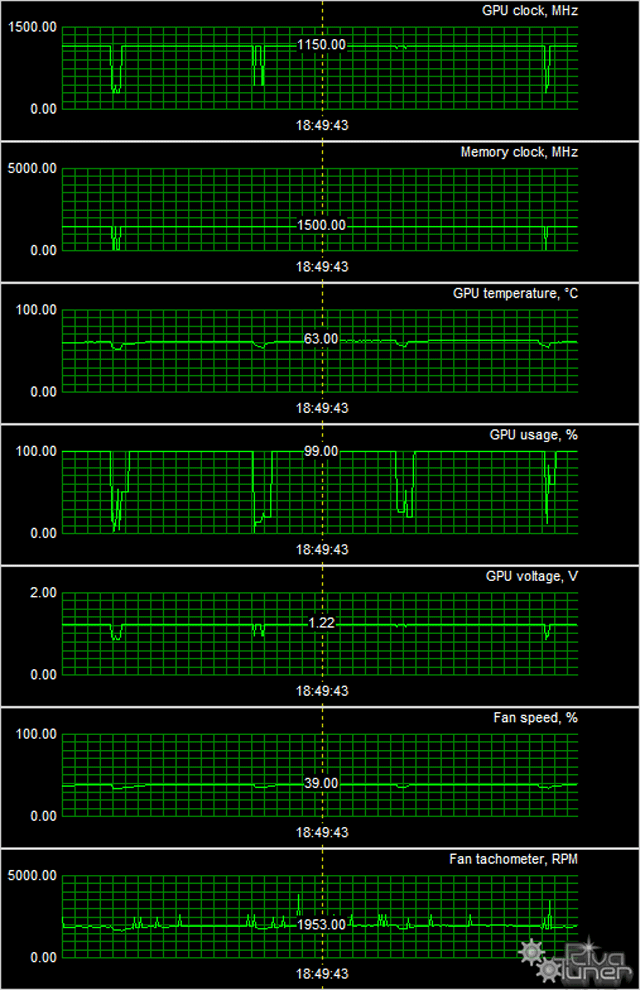

Мы провели исследование температурного режима с помощью утилиты EVGA PrecisionX (автор А. Николайчук AKA Unwinder) и получили следующие результаты:

Sapphire Radeon R9 270X Vapor-X OverClocked Edition 2048 МБ 256-битной GDDR5 PCI-E
Sapphire Radeon R9 270X Toxic OverClocked Edition 2048 МБ 256-битной GDDR5 PCI-E

После 6-часового прогона под нагрузкой максимальная температура у обеих карт не превысила 63-65 градусов, что является великолепным результатом!

Теперь о комплектации.

Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами и мост CrossFire.

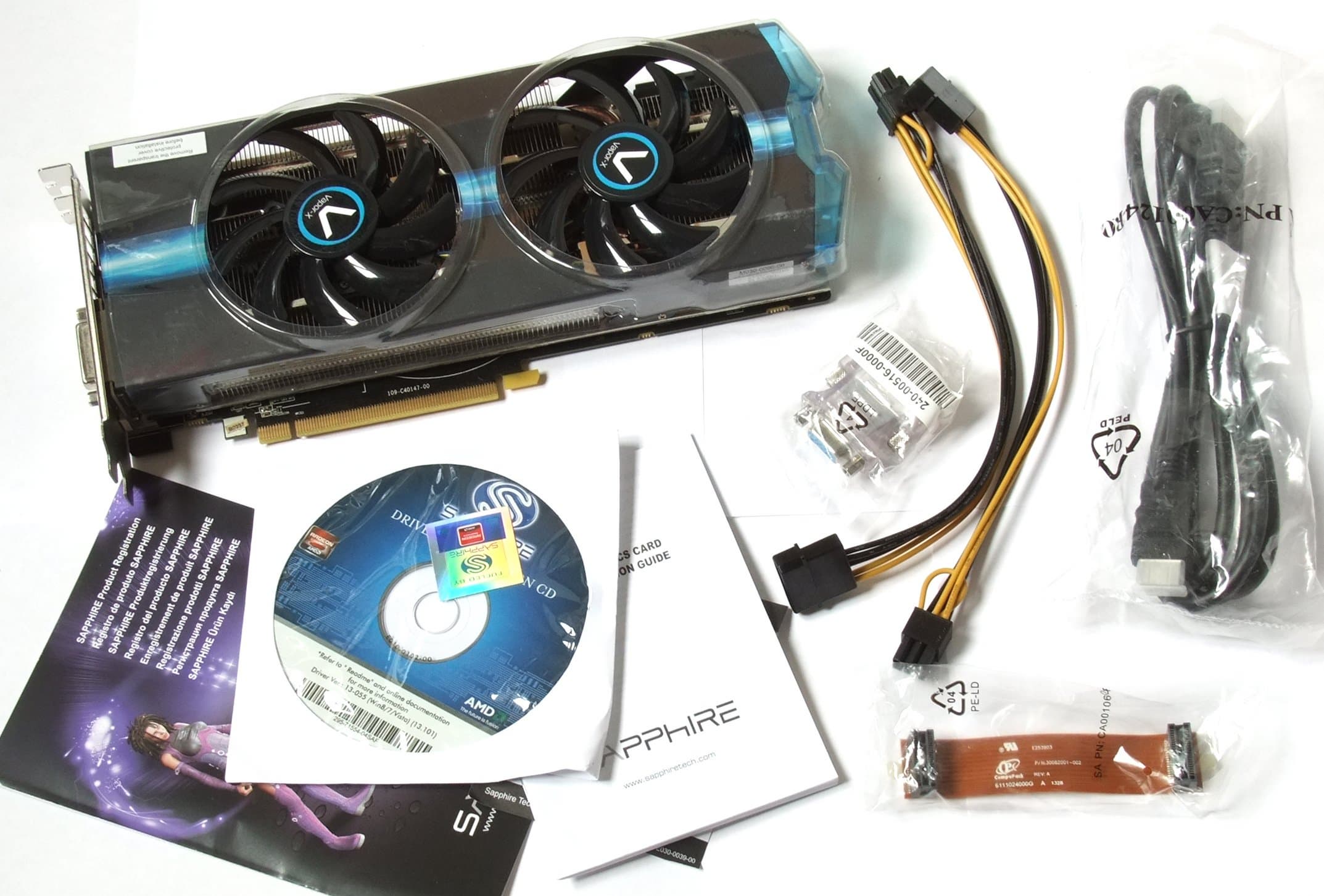

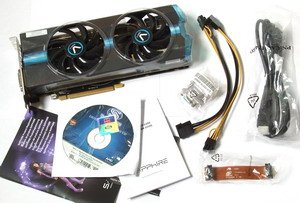

Sapphire Radeon R9 270X Vapor-X OverClocked Edition 2048 МБ 256-битной GDDR5 PCI-E
Базовый комплект плюс разветвители питания, переходник DVI-to-VGA и HDMI-кабель.

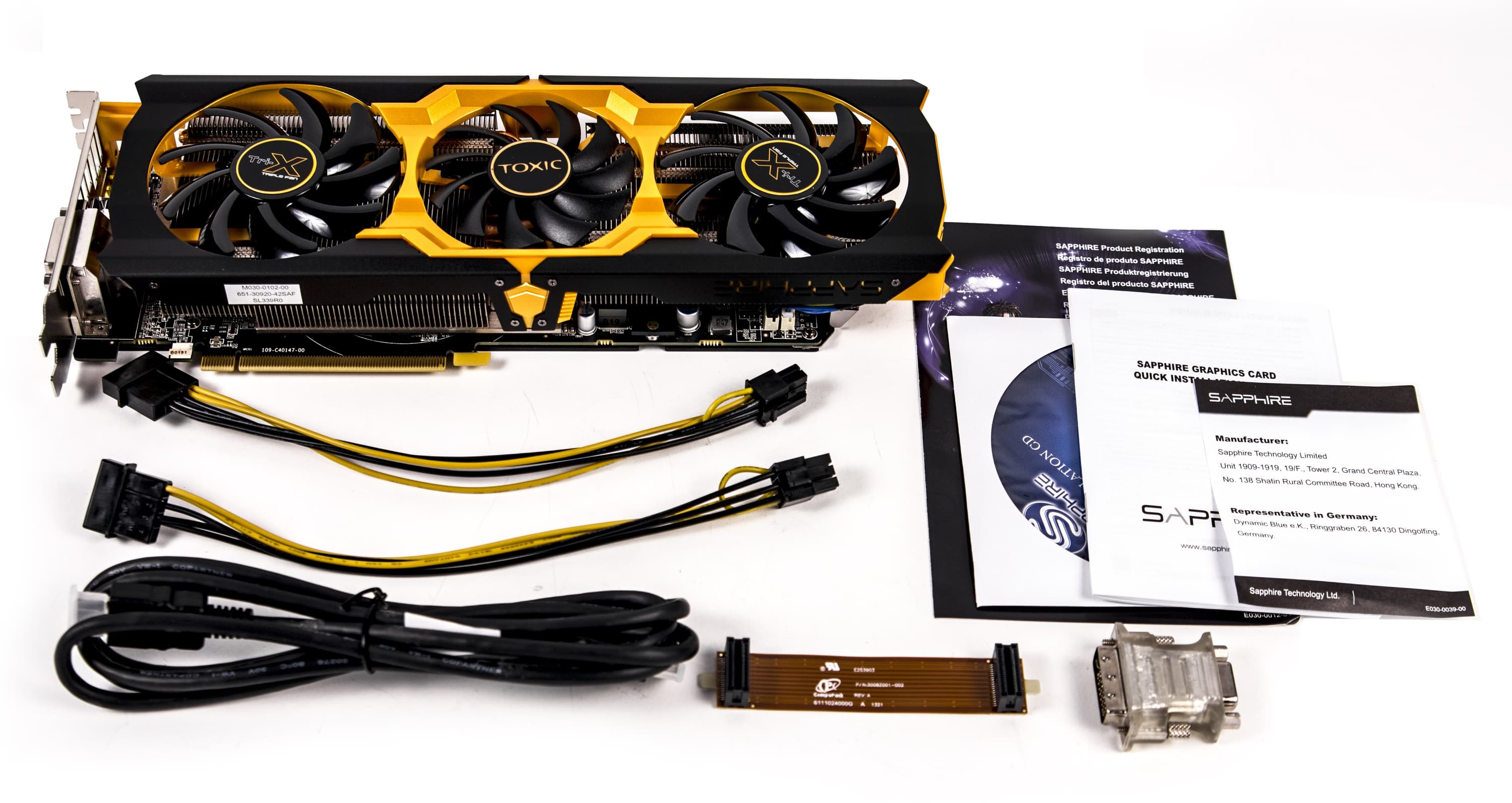

Sapphire Radeon R9 270X Toxic OverClocked Edition 2048 МБ 256-битной GDDR5 PCI-E
Полностью аналогичный комплект.

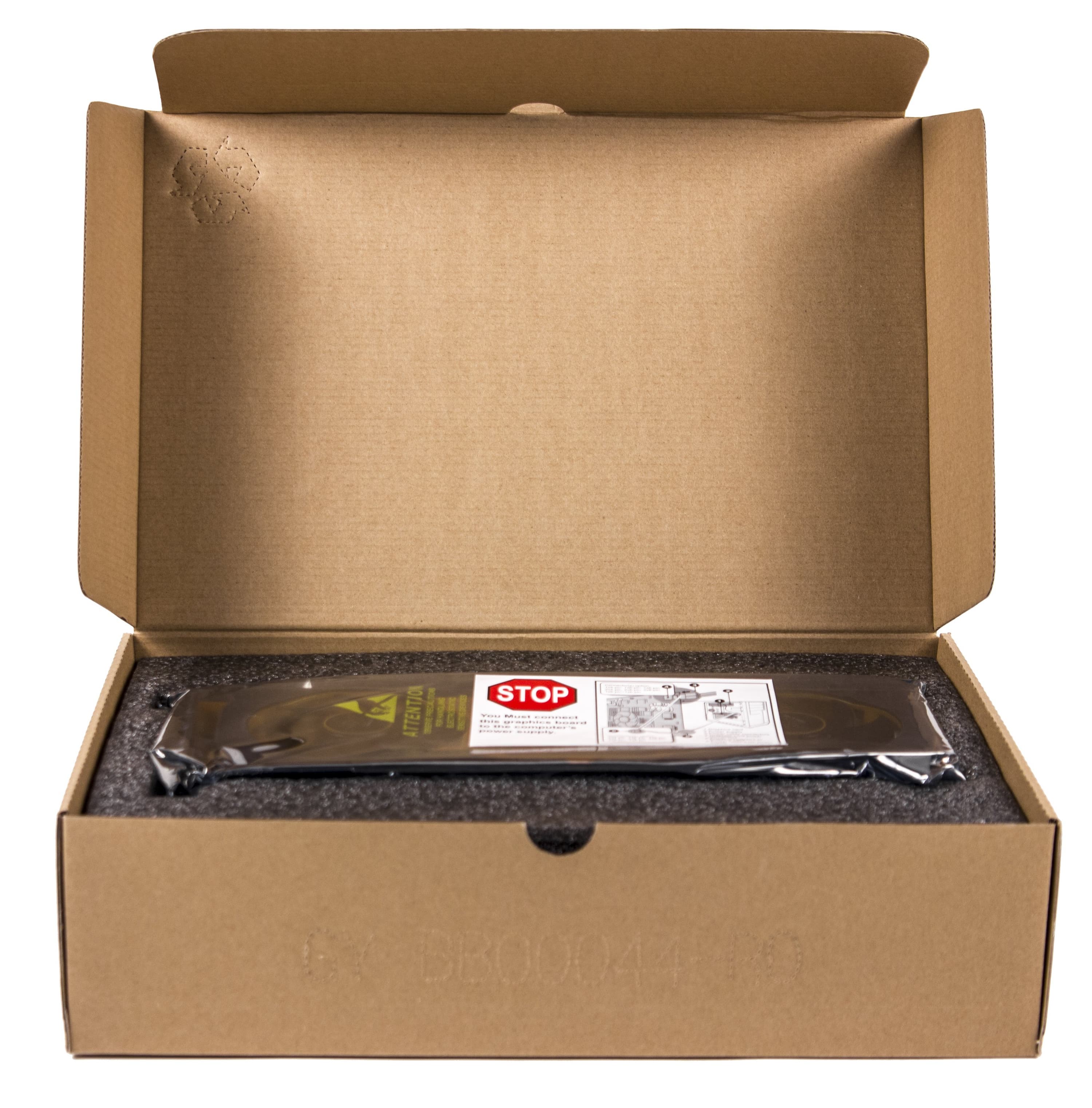

Упаковкa.

Sapphire Radeon R9 270X Vapor-X OverClocked Edition 2048 МБ 256-битной GDDR5 PCI-E
Sapphire Radeon R9 270X Toxic OverClocked Edition 2048 МБ 256-битной GDDR5 PCI-E

Установка и драйверы

Конфигурация тестового стенда:

  • Компьютеры на базе процессора Intel Core i7-3960X (Socket 2011):
    • 2 процессора Intel Core i7-3960X (o/c 4 ГГц);
    • СО Hydro SeriesT H100i Extreme Performance CPU Cooler;
    • СО Intel Thermal Solution RTS2011LC;
    • системная плата Asus Sabertooth X79 на чипсете Intel X79;
    • системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
    • оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
    • жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
    • жесткий диск WD Caviar Blue WD10EZEX 1 TБ SATA2;
    • 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
    • 2 блока питания Corsair CMPSU-1200AXEU (1200 Вт);
    • корпус Corsair Obsidian 800D Full Tower.
  • операционная система Windows 7 64-битная; DirectX 11.1;
  • монитор Dell UltraSharp U3011 (30″);
  • монитор Asus ProArt PA249Q (24″);
  • драйверы AMD версии Catalyst 13.12 Nvidia версии 331.93

VSync отключен.

Результаты тестов: сравнение производительности

В качестве инструментария мы использовали:

  • Hard Reset (Flying Wild Hog) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • BioShock Infinite (Irrational Games/2K Games) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.
    Благодарим компанию AMD за предоставление лицензионного продукта.

  • 3DMark (2013) (FutureMark) — DirectX 11.1, настройки тестирования — Performance. Использовался набор тестов FireStrike (в результатах показаны graphics points только по этому набору тестов).

  • Aliens vs. Predator (2010) (Rebellion/SEGA), DirectX 11.0, настройки тестирования — Very High (запуск бенчмарка из меню).

  • Sniper Elite V2 (Rebellion Developments/505 Games) — DirectX 11.0, все настройки выставлены на максимальное качество. Бенчмарк запускался с помощью утилиты Adrenaline Sniper Elite V2 Benchmark Tool.

  • Crysis 2 Maximum (Crytek/EA), DirectX 11.0, настройки тестирования — Very High, используется уровень Central Park. Бенчмарк запускался с помощью утилиты Adrenaline Crysis 2 Benchmark Tool.

  • Unigine Valley Benchmark (Unigine) — DirectX 11.0, скачать здесь, настройки тестирования — Максимальные.
    Хотим отдельно поблагодарить коллектив компании Unigine за предоставление Advanced Edition бенчмарка.

  • Unigine Heaven Benchmark 2.5 Pro (Unigine) — DirectX 11.0, скачать здесь, настройки тестирования — High.
    Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева за помощь в настройках работы бенчмарка.

  • Metro: Last Light (4A Games/Deep Silver) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Metro 2033 (4A Games/THQ) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Sleeping Dogs (United Front Games/Square Enix) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.

  1. BioShock Infinite
  2. Hard Reset
  3. Unigine Heaven Benchmark DirectX 11.0
  4. Aliens versus Predator (2010)
  5. Sniper Elite V2
  6. Unigine Valley Benchmark
  7. 3DMark FireStrike Graphics Marks
  8. METRO: Last Light
  9. Metro 2033
  10. Sleeping Dogs
  11. Crysis 2

Выводы

Анализ Рейтинга ускорителей iXBT.com. Он демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Geforce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36 ежемесячно исследуемых нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть в любом последнем выпуске i3D-Speed). Выберем из них группу карт для анализа, куда войдет исследуемые сегодня ускорители, их аналог, работающий на номинальных частотах, ну и ближайшие конкуренты. И далее будем проводить анализ занятых позиций внутри этой группы. Для расчета рейтингов полезности я использовал цены из розничной продажи на конец января 2014 г, так что они могут не совпадать с теми, которые приведены в конце статьи (всегда актуальные и постоянно обновляемые).

Рейтинг 3D-ускорителей iXBT.com

Название ускорителя Рейтинг iXBT.com Рейтинг полез. Цена
13 GTX 760 2048 МБ, 980—1033/6000 740 271 273
15 Sapphire Toxic R9 270X 2048 МБ, 1150/1150/6000 710 271 262
17 Sapphire VaporX R9 270X 2048 МБ, 1100/1100/5800 690 265 260
19 GTX 660 Ti 2048 МБ, 915—1030/6000 680 234 290
21 R9 270X 2048 МБ, 1050/1050/5600 640 252 254
23 HD 7870 2048 МБ, 1000/1000/4800 590 260 227

Мы уже не первый раз за последнее время отмечаем, что Geforce GTX 760, имеющий схожую с R9 270X цену, занимает первое место. Оба разогнанных продукта Sapphire вполне ожидаемо следуют за ним, а потом — уже и среднестатистический R9 270X (основанный на дизайне референсной карты со штатными частотами). Бывший фаворит этого сегмента рынка, HD 7870, давно позади.

А теперь посмотрим на Рейтинг полезности тех же карт (показатели предыдущего рейтинга делятся на цены соответствующих ускорителей):

Рейтинг полезности (возможности/цена)

Название ускорителя Рейтинг полез. Рейтинг iXBT.com Цена
04 GTX 760 2048 МБ, 980—1033/6000 271 740 273
05 Sapphire Toxic R9 270X 2048 МБ, 1150/1150/6000 271 710 262
08 Sapphire VaporX R9 270X 2048 МБ, 1100/1100/5800 265 690 260
12 HD 7870 2048 МБ, 1000/1000/4800 260 590 227
16 R9 270X 2048 МБ, 1050/1050/5600 252 640 254
18 GTX 660 Ti 2048 МБ, 915—1030/6000 234 680 290

И опять картина схожа. Несмотря на то, что стоимость GTX 760 чуть выше, все же его скоростные показатели вкупе с функциональностью оправдывают эту разницу в цене. А далее идут «мы с Тамарой ходим парой»... то есть ускорители Sapphire. И следует не забывать, что мы брали цены на конец января 2014 года. Когда читатель доберется до чтения данных строк, соотношение цен уже может поменяться, так что выводы читателю придется корректировать уже самому. И очень может быть, что тогда R9 270X выйдет на первое место.

Итак:

Sapphire Radeon R9 270X Vapor-X OverClocked Edition 2048 МБ 256-битной GDDR5 PCI-E — примечательный вариант среднего решения в пределах 220—270 долларов, имеющий тихую систему охлаждения и прекрасный комплект поставки, а также требующий для размещения два слота в системном блоке.

Sapphire Radeon R9 270X Toxic OverClocked Edition 2048 МБ 256-битной GDDR5 PCI-E — прекрасный вариант того же решения, имеющий очень эффективную СО, которая хоть и занимает уже три слота в системном блоке, однако обладает огромным запасом по мощности, что может порадовать оверклокеров. Помимо прочего, этот ускоритель имеет приятный дизайн и может доставить удовольствие любителям тюнинга системных блоков.

Стоит напомнить, что серия Radeon R9 сейчас очень популярна для всякого рода вычислительных задач, не связанных с 3D (например, для заработков электронной валюты BitCoin). Поэтому сейчас цены на всю серию R9 сильно завышены из-за дефицита и явно неадекватны для игровых ускорителей. Так что, повторю, соотношение цен может поменяться в любой момент.

Окончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!). Мы еще вернемся с новыми обзорами :)

«Он улетел, но обещал вернуться...»
Фрекен Бок, м/ф «Малыш и Карлсон»


В номинации «Оригинальный дизайн» (за февраль 2014 года) получили награду карты:

  • Sapphire Radeon R9 270X Toxic OverClocked Edition 2048 МБ 256-битной GDDR5 PCI-E
  • Sapphire Radeon R9 270X Vapor-X OverClocked Edition 2048 МБ 256-битной GDDR5 PCI-E

Также в номинации «Отличная поставка» (за февраль 2014 года) мы награждаем карты:

  • Sapphire Radeon R9 270X Toxic OverClocked Edition 2048 МБ 256-битной GDDR5 PCI-E
  • Sapphire Radeon R9 270X Vapor-X OverClocked Edition 2048 МБ 256-битной GDDR5 PCI-E


Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые карты Конкуренты
R9 270X 2 ГБ — $195 (на 01.06.16) GTX 760 2 ГБ — $220 (на 05.09.16)
R9 270X 2 ГБ — $195 (на 01.06.16) GTX 660 Ti — $309(2)
R9 270X 2 ГБ — $195 (на 01.06.16) GTX 660 — $200(12)
R9 270X 2 ГБ — $195 (на 01.06.16) HD 7870 2 ГБ — $142(8)
Sapphire R9 270X VaporX — $10000000(на 11.01.16) R9 270X 2 ГБ — $195 (на 01.06.16)
Sapphire R9 270X Toxic — $245(1) R9 270X 2 ГБ — $195 (на 01.06.16)


Благодарим компанию Sapphire Russia
и лично Константина Мартыненко
за предоставленные на тестирование видеокарты

2 блока питания Corsair CMPSU-1200AXEU для тестового стенда предоставлены компанией Corsair

Корпус Corsair Obsidian 800D Full Tower для тестового стенда предоставлен компанией Corsair

Модули памяти Corsair Vengeance CMZ16GX3M4X1600C9 для тестового стенда предоставлены компанией Corsair

Corsair Hydro SeriesT H100i CPU Cooler для тестового стенда предоставлен компанией Corsair

Монитор Dell UltraSharp U3011 для тестовых стендов предоставлен компанией Юлмарт

Системная плата Asus Sabertooth X79 для тестового стенда предоставлена компанией Asustek

Системная плата MSI X79A-GD45(8D) для тестового стенда предоставлена компанией MSI

Жесткий диск Seagate Barracuda 7200.14 3 ТБ для тестового стенда предоставлен компанией Seagate

Накопитель SSD OCZ Octane 512 ГБ для тестового стенда предоставлен компанией OCZ Russia

2 накопителя SSD Corsair Neutron SeriesT 120 ГБ для тестового стенда предоставлены компанией Corsair

Монитор Asus ProArt PA249Q для рабочего компьютера предоставлен компанией Asustek




Дополнительно

ВИКТОРИНА TT

Материнские платы какого форм-фактора можно устанавливать в корпус Thermaltake Versa C22 RGB Snow Edition?

Нашли ошибку на сайте? Выделите текст и нажмите Shift+Enter

Код для блога бета

Выделите HTML-код в поле, скопируйте его в буфер и вставьте в свой блог.
