ECS A785GM-M — системная плата на чипсете AMD 785G (Socket AM3)


Серия «Black», в которую компания ECS включает среднебюджетные модели с теми или иными опциями, рассчитанными на требовательных пользователей, в свое время началась с модели ECS A780GM-A на чипсете AMD 780G. Надо отметить, что сама плата тогда была оснащена достаточно скромно, зато уж в деле ее продвижения компания ECS проявила образцовую активность. Достаточно сказать, что сама плата была доступна в розницу за несколько дней до анонса (причем даже в России, что из-за типичной локальной задержки означало не менее чем за месяц до начала поставок плат от конкурентов на этом чипсете). Привлекательная цена и даже некая рекламная активность также имели место.

С тех пор было выпущено достаточно много моделей плат в этой же серии, причем с функциональной точки зрения они становятся все интереснее. А вот что касается коммерческой активности, то здесь все наоборот: имевшие место амбиции, похоже, под кризис сошли на нет. И в итоге ECS в рознице заметно теряет позиции, да и в целом уступает свою долю рынка в пользу крупных конкурентов. Впрочем, для пользователя казалось бы какая разница: процветает или нет сама компания-производитель, главное, чтобы технически плата была интересной? Так-то оно так, да не совсем. Например, у конкурентов выпуск обновленных BIOS после релиза платы порою происходит чуть ли не еженедельно. В данном случае, мы такой оперативности не видим, а поправить есть что. Впрочем, давайте по порядку.

Особенности платы

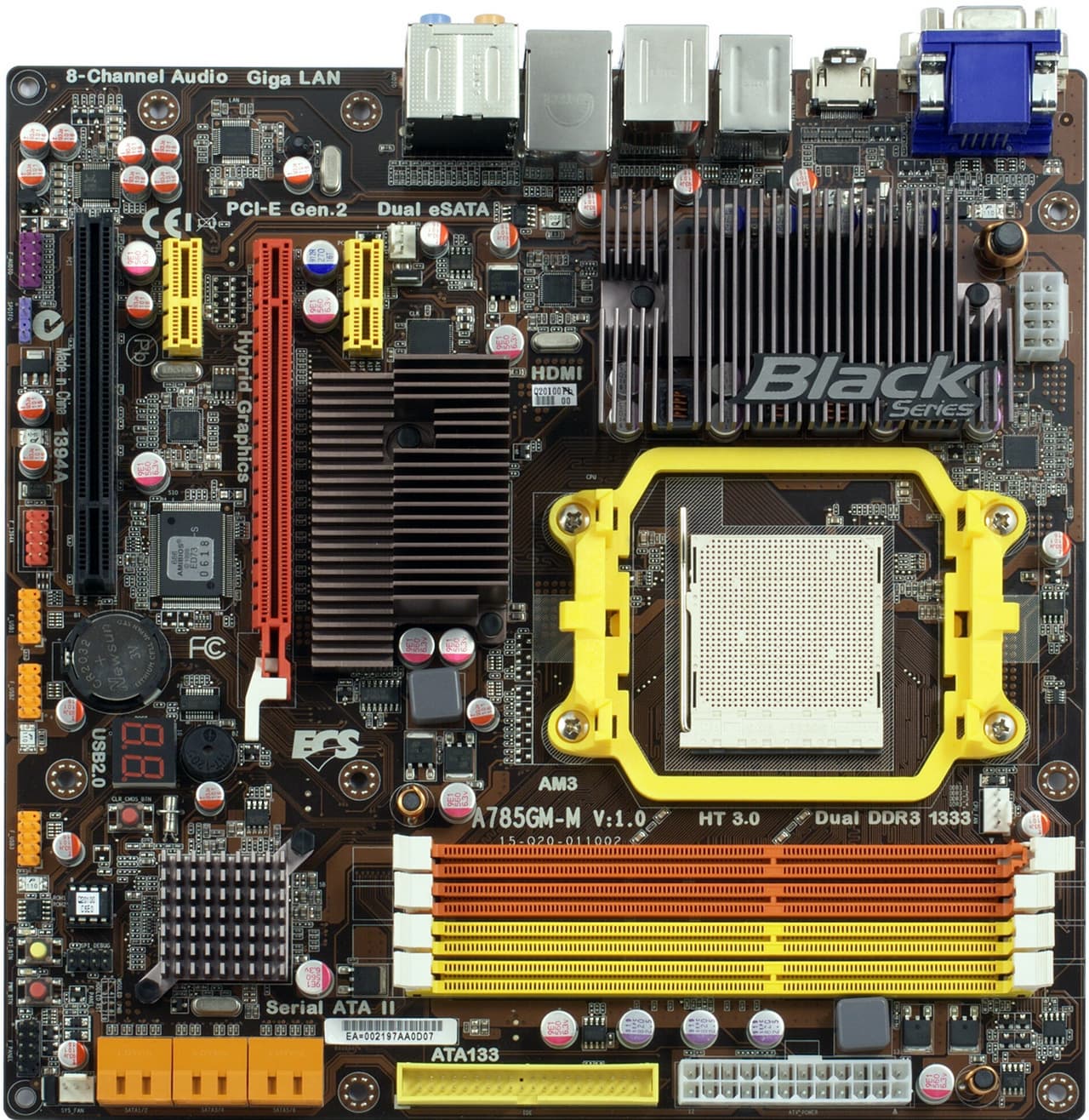

Компоновка платы — просто отличная, не к чему придраться даже по мелочам. Из необязательных, но приятных опций, которые, судя по всему, и должны поддержать статус платы «для привередливых, но экономных пользователей», отметим боковые колодки у SATA-разъемов, индикатор POST-кодов, кнопки для включения и перезапуска платы и сброса CMOS. Очень порадовало наличие на задней панели двух портов eSATA, реализованных даже не выносом чипсетных портов, а за счет дополнительного контроллера. Не пожадничали разработчики и в отношении FireWire. Итого, получился вполне достаточный, на наш взгляд, набор «завлекалочек», тем более когда речь идет о практичной microATX плате. Единственным спорным решением выглядит отсутствие PS/2-портов, большинству они, конечно, уже не нужны, но тем, кто не хочет отказываться от старой клавиатуры или KVM-переключателя, это надо иметь в виду.

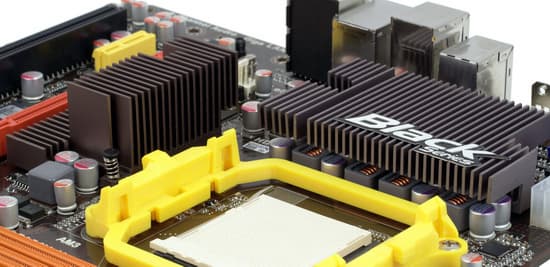

Низкие, но большие по площади, радиаторы на северном мосту и полевых транзисторах в цепи стабилизатора напряжения стали своего рода визитной карточкой плат ECS из этой серии. И это, пожалуй, неплохая находка, не столько с точки зрения визуальной узнаваемости, сколько возможности расположить на такой плате любые процессорные кулеры, какую бы конфигурацию их радиаторы не имели. Кстати, радиатор на южном мосту чипсета на данной плате также установлен небутафорский, то есть с достаточно выраженным оребрением. Хотя это отчасти перестраховка: данная микросхема не нуждается в интенсивном рассеивании тепла. Но тем пользователям, которые привыкли проверять температуру радиаторов на плате пальцем и сокрушаться, если им кажется, что она непривычно велика, так будет несомненно спокойнее.

Разработчики решили обойтись без видеобуфера для интегрированного графического ядра, что вполне оправдано. Плат «с буфером», в том числе и на этом чипсете, на рынке достаточно много, так что выделиться таким образом уже не удастся. А что касается практической пользы, то она сравнительно скромная в случае в чипсетами 780G/785G, и более оправдана для 790GX, что демонстрировали и наши тесты. Тем более теперь, когда в качестве оперативной памяти используется DDR3.

Заговорив о памяти, надо отметить, что устанавливать модули на этой плате в случае с двухканальным комплектом, надо строго в 3 и 4 DIMM слоты, а единственный модуль, соответственно, только в третий слот. Иначе возникают проблемы со стабильностью (синий экран в процессе загрузки Windows и прочее). Вообще создалось впечатление, что совместимость с памятью у этой платы оставляет желать лучшего, даже для нашего всеядного и прошедшего десятки плат комплекта от Apacer потребовалось в данном случае слегка повысить напряжение.

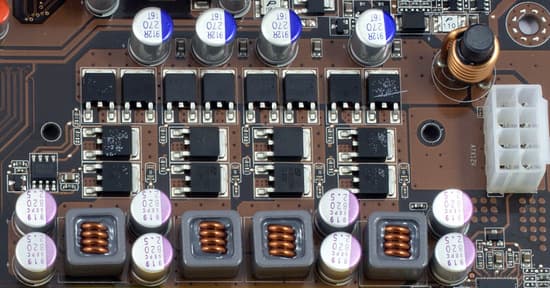

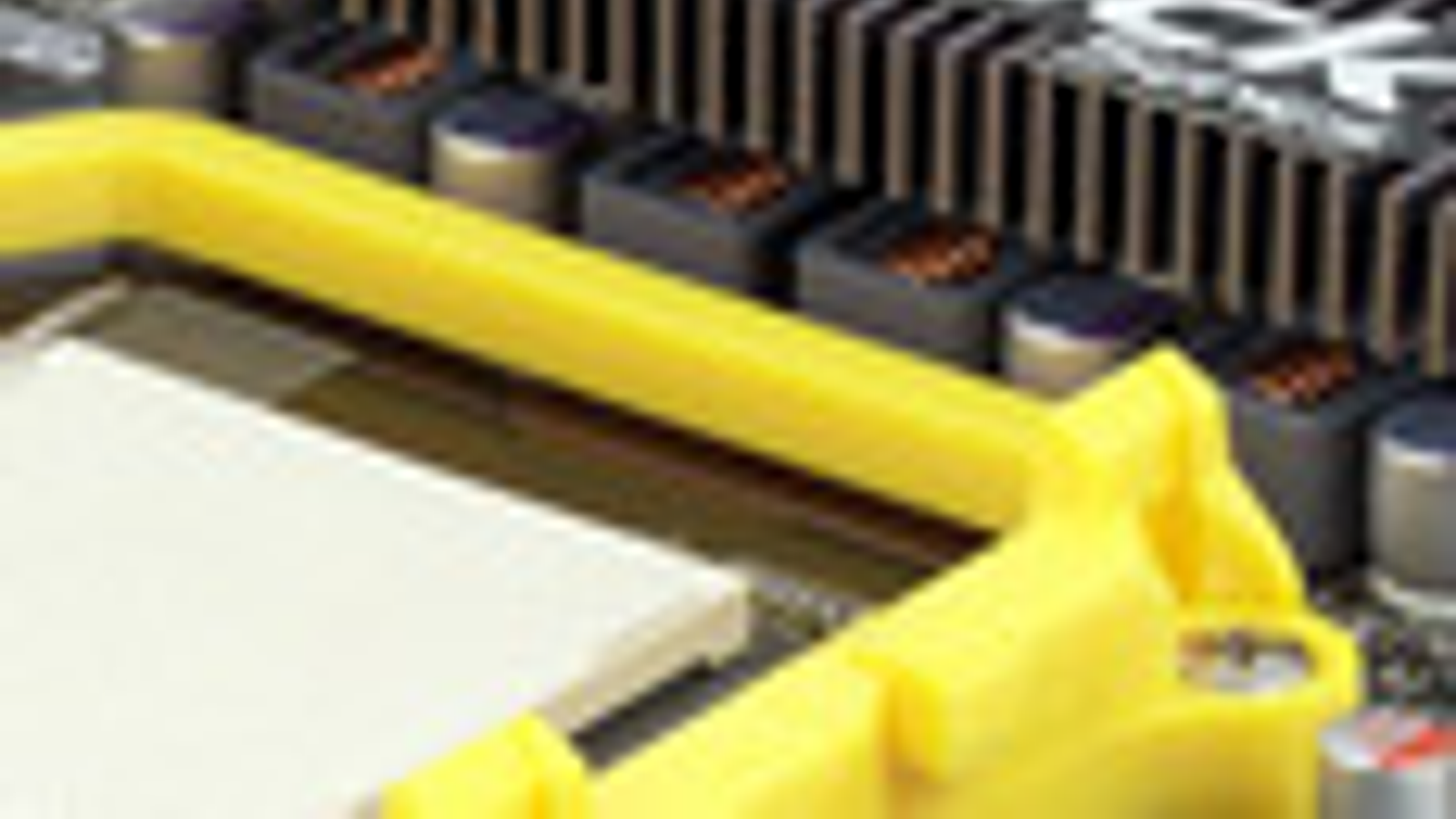

Стабилизатор напряжения питания: 4-канальный, во всех каналах установлено по 4 полевых транзистора. Установлены 8 конденсаторов по 820 мкФ и 4 — по 270 мкФ, все конденсаторы фирменные, твердотельные. Перед нами классическая схема без каких-либо признаков избыточности. Возможность установки процессоров с TDP=140 Вт, заявленная производителем, обеспечивается лишь за счет использования современных качественных компонентов и наличия радиатора на полевых транзисторах. Но в отношении разгона, скорее всего, плата уступит конкурентам со стабилизаторами, имеющими большее количество каналов.

Комплектация неплохая, включает 4 SATA-кабеля с удобными металлическими защелками, IDE-шлейф и, помимо стандартного полного руководства, имеется краткая инструкция по сборке на нескольких языках, включая русский. На диске только необходимые драйвера, утилита для перепрошивки BIOS прилагается к самим образам, скачиваемым с сайта.

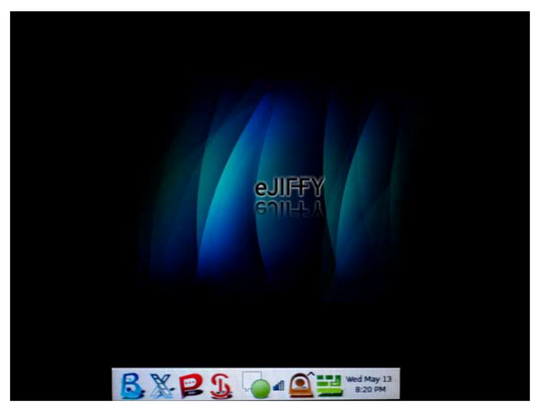

Поскольку сейчас вошли в моду программные оболочки на базе Linux, которые производители плат предлагают загружать вместо основной ОС, платы ECS тоже обзавелись такой возможностью под фирменным брендом eJiffy. Для доступа в интернет (серфинг, включая воспроизведение видео), реализация от ECS выглядит удобно, а вот переписке может сильно помешать отсутствие стандартной русскоязычной раскладки (возможность печати кириллицей есть, но буквы перемешаны). Оболочка устанавливается на жесткий диск с комплектного CD, поэтому загружаться может лишь после прохождения процедуры POST и не столь молниеносна, как в случае с реализациями, зашитыми во флэш-память на самой плате (проходит порядка 10-15 секунд от момента включения). Впрочем, аппаратные варианты удорожают плату и существуют на данный момент лишь у дорогих моделей от ASUS, в данном случае это было бы явно не оправдано.

Функциональность

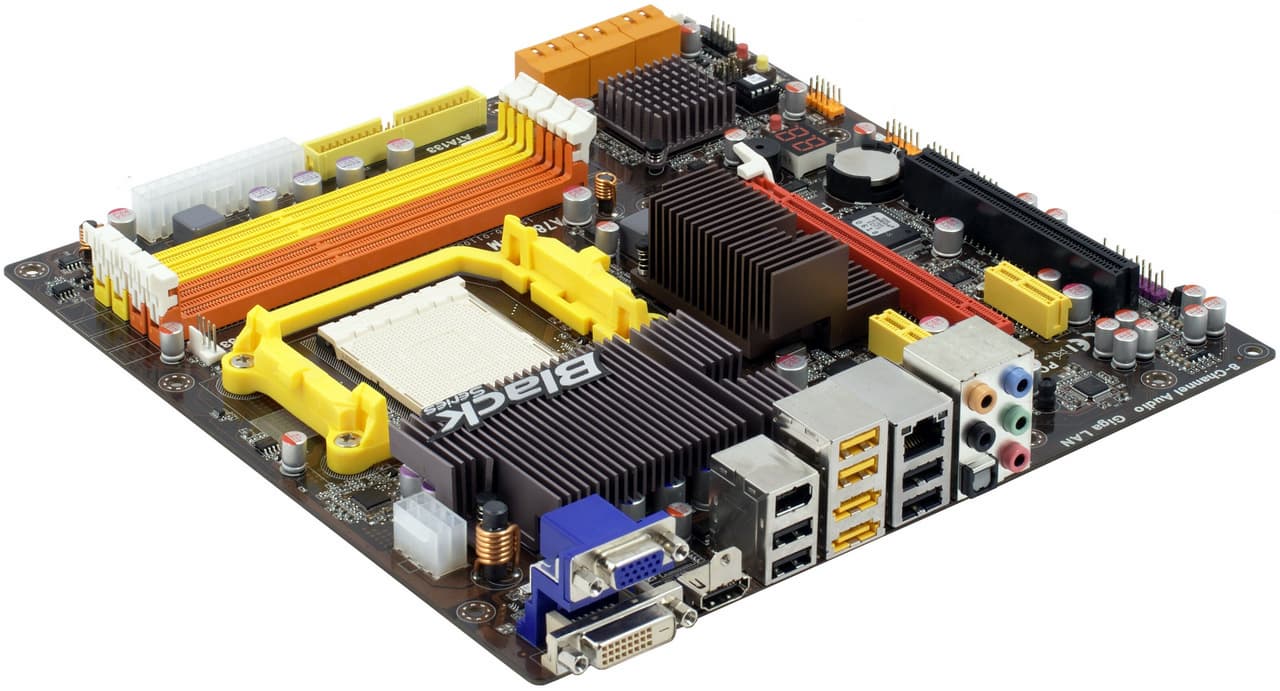

по ссылке — вид платы в 3/4 со стороны задней панели

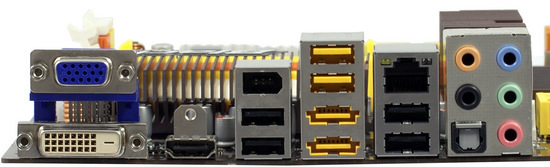

Плата основана на чипсете AMD 785G (северный мост AMD 785G и южный SB710), о возможностях которого вы можете узнать из обзорной статьи по ссылке. Для подключения накопителей установлено 6 внутренних портов SATA/300 (диски, подключенные к ним, могут объединяться в режимах RAID 0, 1, 0+1), а также два внешних порта eSATA/300. Также, как и на всех платах на современных чипсетах под AMD-платформу, имеется чипсетный канал IDE с поддержкой 2 накопителей PATA/133.

На плате установлены дополнительные контроллеры, обеспечивающие:

  • интегрированный звук (8-канальный HDA-кодек Realtek ALC888S), на заднюю панель выведен оптический S/PDIF Out;
  • сетевой контроллер (Realtek 8111DL, интерфейс PCIEx1), с поддержкой скоростей 10/100/1000 Мбит/с (Gigabit Ethernet);
  • eSATA/300 (JMicron JMB362, интерфейс PCIEx1), с поддержкой двух портов, выведенных на заднюю панель;
  • FireWire контроллер (VIA VT6315N, интерфейс PCI), с поддержкой двух портов IEEE1394a (один выведен на заднюю панель, второй реализуется с помощью дополнительной планки);
  • cистемный мониторинг (ITE IT8726F-S), в BIOS предусмотрено автоматическое управление частотой вращения, причем как для процессорного, так и для обоих системных вентиляторов. Пользователь может выбрать температурный порог, выше которого включается плавное регулирование частоты вращения и значение байта «Start PWM Value», задающее минимальную частоту вращения, поддерживаемую, пока температура не превысила заданный температурный порог. Частота вращения растет в соответствии с величиной «Fan Slope», задающей процент увеличения частоты вращения на каждый градус приращения температуры. Но на данный момент, с текущей версией BIOS, регулировка доступна только для 4-контактного вентилятора, и лишь — процессорного.

Качество аналоговых выходов интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.2.3 и звуковой карты ESI Juli@:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.00, -0.01 Отлично
Уровень шума, дБ (А): -86.8 Хорошо
Динамический диапазон, дБ (А): 87.1 Хорошо
Гармонические искажения, %: 0.0044 Очень хорошо
Гармонические искажения + шум, дБ (А): -81.2 Хорошо
Интермодуляционные искажения + шум, %: 0.012 Очень хорошо
Взаимопроникновение каналов, дБ: -89.2 Отлично
Интермодуляции на 10 кГц, %: 0.013 Очень хорошо

Общая оценка: Очень хорошо (подробнее).

Достаточно популярный кодек и хорошая его реализация на данной плате.

Разгон

Методику тестирования производительности, разгона и конфигурацию тестового стенда можно посмотреть на этой странице.

Настройки для разгона в BIOS Наличие Примечание (диапазон регулировки)
Тайминги памяти +
Частота памяти + DDR3-800—DDR3-1600
Частота (множитель) шины HT +
Опорная частота ЦП + 200—400 МГц
Частота графического ядра в чипсете + 200—2000 МГц
Коэффициент умножения ЦП -
Напряжение процессoрного ядра + +20—+300 мВ
Напряжение памяти + +10—+630 мВ
Напряжение чипсета + +50—+315 мВ (для северного моста)
1,20—1,35 В (для южного моста)

(*) Диапазон регулировки напряжения процессора и некоторые другие параметры, доступные в BIOS, могут варьироваться в зависимости от установленного процессора и приведены для используемого в наших тестах Phenom II X4 810. Использовалась версия BIOS от 24/10/2009.

Удивило отсутствие возможностей управлять множителями, причем как ядер, так и CPU NB. Автоматическая загрузка с параметрами по умолчанию в нашем случае не срабатывала. Имеющаяся на плате кнопка для сброса настроек BIOS упрощает процедуру возврата к работоспособному состоянию, но лишь на самую малость. Поскольку, во-первых, сама кнопка расположена не на задней панели, а на поверхности платы, и в закрытом корпусе не доступна, а, во-вторых, инженеры ECS (в отличие, например, от ASRock) не спешат распространить возможность сохранения профилей на недорогие платы, так что после сброса все параметры придется восстанавливать вручную.

  Тактовая частота ЦП, МГц Опорная частота (множитель), МГц Напряжение питания ядра/CPU NB (по данным системного мониторинга BIOS), В Частота (множитель) CPU NB, МГц Частота (множитель) шины HT, МГц Частота памяти, МГц Примечание
Phenom II X3 720 Black Edition (2,8 ГГц) 3600 200 (x13) 1,45 2000 (x10) 2000 (x10) DDR3-1333 разгон с увеличением множителя ядра
Phenom II X4 810 (2,6 ГГц) 3380 260 (x13) 1,42 2600 (x10) 2080 (x8) DDR3-1384 разгон с увеличением опорной частоты, снижен множитель шины HT

Разгон, определенно, не является сильной стороной платы. Если возможность управления множителем с помощью AMD OverDrive доступна и для тех редких плат, у которых такого пункта в BIOS не имеется, то регулировка множителя CPU NB должна быть открыта в BIOS в явном виде. В результате, очевидно, и не стоило ждать полноценного раскрытия потенциала Phenom II X4 810. Но и разгон процессора с разблокированным множителем оказался также ниже типичных величин, достигаемых обычно и на недорогих платах. Также надо отметить, что для достижения частоты DDR3-1384 нам пришлось прибегнуть к установке весьма дорогих модулей от Corsair, рассчитанных на частоту DDR3-1600, тогда как в абсолютном большинстве случаев такое незначительное превышение оказывалось по силам и куда менее элитным модулям.

Впрочем, мы этот результат не считаем неожиданностью, учитывая достаточно простую схему стабилизатора напряжения. С другой стороны, на рынке сейчас такое количество плат, явно заточенных под оверклокеров, что тем, кто принципиально не интересуется разгоном и не хочет за эту возможность переплачивать, прямо-таки не из чего и выбрать. А если иметь в виду платы с интересной периферийной функциональностью, то и вовсе выбор отсутствует. Возможно, в ECS имели в виду именно такой контингент.

Производительность и экономичность

Для сравнения были взяты результаты ранее протестированной платы MSI 785GM-E65 на аналогичном чипсете, но оснащенной видеобуфером (128 МБ DDR3-1333).

дискретная графика (Radeon HD4850) MSI 785GM-E65 ECS A785GM-M
Архивирование в 7-Zip, мин:сек 2:16 2:17
Архивирование в WinRAR, мин:сек 1:15 1:15
HDPlay (DXVA OFF/ON), CPU load 26%/3% 26%/3%
Crysis (High@1280×1024), fps 41 41
World in Conflict (Very High@1680x1050), fps 30 29


интегрированная графика MSI 785GM-E65 ECS A785GM-M
Архивирование в 7-Zip, мин:сек 2:17 2:18
Архивирование в WinRAR, мин:сек 1:15 1:15
HDPlay (DXVA OFF/ON), CPU load 29%/3% 39%/11%
Crysis (Low@1024x768), fps 28 27
World in Conflict (Low@1680x1050), fps 24 22
FarCry 2 (Low@1280x720), fps 28,5 24,0

Мы добавили в наш тестовый набор задачу декодирования HD видео (тест, аналогичный используемому в методике для тестирования процессоров, с роликом в формате H264 из фильма Iron Man). И как оказалось, сделали это не зря! Если в играх особой разницы от наличия или отсутствия видеобуфера мы не обнаруживаем (очевидно, производительность упирается в вычислительные возможности ядра), то в случае с декодированием разгрузка процессора налицо. Причем и при аппаратном, и при программном способе декодирования.

Потребляемая мощность (измеряется, встроенным в блок питания ваттметром, для системы в целом)

Phenom II X4 810 + Radeon HD4850 MSI 785GM-E65 ECS A785GM-M
Редактирование текста, Вт (Cool’n’Quiet ON) 69 67
Редактирование текста, Вт (Cool’n’Quiet OFF) 81 79
Игра FarCry 2, Вт 134-189 132-196


Phenom II X4 810 + чипсетная графика MSI 785GM-E65 ECS A785GM-M
Редактирование текста, Вт (Cool’n’Quiet ON) 10 13
Редактирование текста, Вт (Cool’n’Quiet OFF) 30 25
Игра FarCry 2, Вт 39-56 35-60

Выводы

Плата оставила неоднозначное впечатление. С одной стороны: отличная комплектация периферийными интерфейсами, качественная элементная база и приятные дополнительные опции. И с другой стороны: явные признаки недостаточно отлаженного BIOS, заметные по работе режима Smart Fan и, что более настораживает, в вопросах совместимости с памятью. Будем надеяться, что разработчики наверстают упущенное и выпустят необходимые обновления. Пока же рекомендация по покупке этой платы может звучать так: если вам понравилась цена и оснащение, вы не интересуетесь разгоном и готовы приобрести модули памяти с возможностью возврата или обмена, можете смело брать. В качестве модулей для этой платы рекомендуем предпочесть наиболее простые, безо всяких радиаторов, гарантированных «разгонных» режимов с повышением напряжения и прочих оверклокерских признаков, чтобы в SPD были прописаны лишь стандартные тайминги и частоты.

Средняя текущая цена (в скобках: количество предложений, на которое можно щелкнуть для перехода к списку доступных в рознице) этой модели в московской рознице: Н/Д(0)

Эта модель на сайте производителя



Видеокарта ATI Radeon HD4850 для тестового стенда предоставлена компанией HIS, модули памяти DDR3-1333 предоставлены компанией Apacer
