Плазменный телевизор Panasonic Viera TX-PR42GT20


В статье про Panasonic Viera TX-PR50VT20 мы рассмотрели работу комплекта из топового 50-дюймового плазменного телевизора, 3D Blu-ray-плеера Panasonic DMP-BDT300 и затворных очков TY-EW3D10E. Через некоторое время компания Panasonic выпустила 42-дюймовый плазменный телевизор Panasonic Viera TX-PR42GT20 (являющийся на момент написания этой статьи самым доступным по цене телевизором Panasonic с поддержкой стереоскопического режима), 3D Blu-ray-плеер Panasonic DMP-BDT100 и три новых модели затворных очков, различающиеся размерами. В итоге на этот раз на тестирование нам достался полостью обновленный комплект из телевизора, плеера и очков. Обзор 3D Blu-ray-плеера Panasonic DMP-BDT100 вышел на портале DigitLife.ru, а оставшиеся два устройства описаны ниже.

Содержание:

Комплект поставки, технические характеристики и цена

Технические характеристики
Экран
Тип экранаПлазменная панель 13-го поколения NeoPDP с прогрессивной разверткой
Диагональ42 дюйма, 106 см
Размер изображения921 на 518 мм
Разрешение1920×1080 пикселей
Соотношение сторон16:9
ЯркостьНет данных
Контрастность5 000 000:1 статическая
Срок службы100 тыс. часов
Интерфейсы
Антенный входАналоговый и цифровой ТВ-тюнеры (DIN 75 Ом)
AV1RGB и композитный видеовходы, стереоаудиовход, композитный видеовыход, стереоаудиовыход, Q-Link (SCART)
AV2RGB, S-Video и композитный видеовходы, стереоаудиовход, композитный видеовыход, стереоаудиовыход, Q-Link (SCART)
AV3Композитный (RCA) видеовход, стереоаудиовход (2 RCA)
COMPONENTКомпонентный видеовход (3 RCA), стереоаудиовход (2 RCA)
HDMI1/2/3/4HDMI-входы, видео и стереоаудио (L.PCM 48/44,1/32 кГц), HDAVI Control 5, версия 1.4 (3D Content Type, x.v.Colour, Deep Colour), обратный аудиоканал (только HDMI2), прием аналогового аудиосигнала на COMPONENT-AUDIO для HDMI1/2/3 и на AV3-AUDIO для HDMI4
PCVGA-видеовход, прием аналогового аудиосигнала на COMPONENT-AUDIO
Выход на наушникиРазъем 3,5 мм миниджек
DIGITAL AUDIO OUTЦифровой аудиовыход (оптический интерфейс)
AUDIO OUTАналоговый стереоаудиовыход (2 RCA)
ETHERNETПроводная сеть Ethernet (IEEE802.3) 10BASE-T/100BASE-TX (RJ-45)
Common InterfaceСлот для карты доступа (PCMCIA)
USB 1/2USB-интерфейс 2.0 (гнездо типа А, 5 В макс. 500 мА), чтение с внешних накопителей (FAT16/FAT32/exFAT), поддержка Wi-Fi-адаптера (DY-WL10E-K), видеокамеры (TY-CC10W) и USB-клавиатуры
КартоводСлот для SD-карт (SDXC/SDHC/SD-совместимый)
Совместимые видеосигналы
Композитный и S-VideoPAL, PAL60, SECAM, NTSC 3.58, NTSC 4.43
Компонентный480i, 576i, 480p, 576p, 720p, 1080i@50/60 Гц
VGA640×400—1366×768@60 Гц
HDMI480i, 576i, 480p, 576p, 720p, 1080i, 1080p@24/50/60 Гц
Аналоговый ТВ-тюнерVHF/UHF/CATV; PAL/SECAM/M.NTSC (B/G/H, I, D/K, L/L'), NICAM/A2, телетекст
Цифровой ТВ-тюнерDVB-T (MPEG2 и MPEG4-AVC(H.264)), телетекст
Другие характеристики
Акустическая системаСтереофонические (120×35 мм, 6 Ом) громкоговорители, 2×10 Вт
Особенности
  • Поддержка стереоскопического режима отображения совместно с активными затворными очками.
  • Функция преобразования обычного изображения в стереоскопическое.
  • Технология 600Hz Sub-field Drive.
  • Сертификация THX и ISFccc
  • Технология 24p Smooth Film
  • Функция Super Resolution
  • Viera Image Viewer
  • Viera Cast
  • Viera Link
  • Поддержка DLNA
  • и т. д.
Размеры (Ш×В×Г)1029×693×308 мм с подставкой,
1029×654×82 мм блок экрана
Масса23,5 кг с подставкой, 20,5 кг без подставки
Потребляемая мощность370 Вт, 0,4 Вт в режиме ожидания, 17 Вт в режиме ожидания с прямой записью с телевизора
Напряжение питания220-240 В, 50/60 Гц
Cредняя текущая цена по Москве Н/Д(0)
Ссылка на сайт производителяwww.panasonic.ru
Комплект поставки
  • Телевизор
  • Комплект подставки (основание, стойка, винты)
  • Кабель питания
  • Пульт ДУ и два элемента питания AA для него
  • Руководство пользователя
  • Хомут
  • Ферритовый фильтр на кабель, 2 шт.
Отчет MonInfo HDMI

Внешний вид

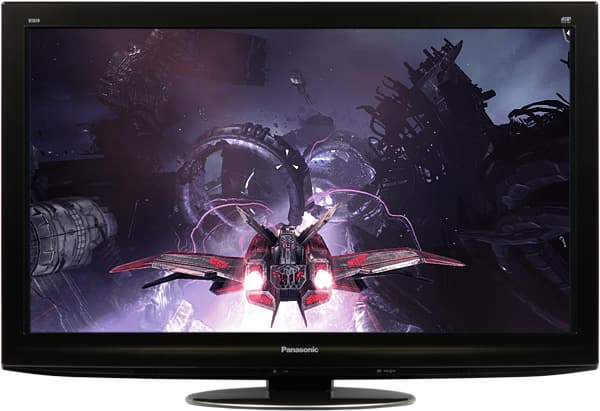

Изображение на экране — имитация (источник - http://www.gametech.ru/cgi-bin/show.pl?option=review&id=715)

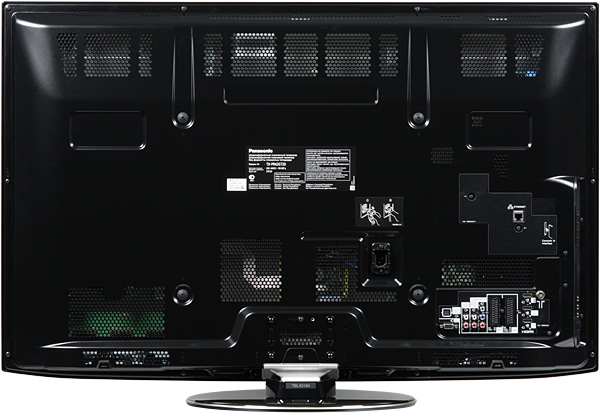

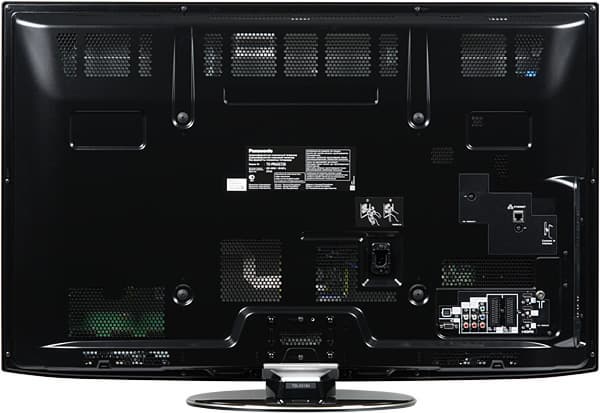

Плазменная панель не имеет защитного стекла, а благодаря специальному антибликовому фильтру внешняя поверхность панели имеет близкий к нейтральному темно-серый цвет и практически не бликует. Экран телевизора по периметру окружен цельной пластиковой рамкой, видимо двухслойной. Верхний слой — зеркально-гладкий прозрачный и относительно устойчивый к царапинам, нижний слой имеет темно-коричневую окраску. Серебристая переливчатая полоска в нижней части рамки подчеркивает общую строгость дизайна и органично оттеняет логотип производителя. Нижняя часть корпуса завершается накладкой из черного пластика с зеркально гладкой поверхностью, в которой есть узкая вставка из прозрачного тонированного пластика. За этой вставкой располагаются ИК-передатчики синхросигнала для очков, ИК-приемник, датчик освещенности и индикатор состояния (неяркий, светится красным в режиме ожидания, зеленым — при работе, и мигает, когда телевизор принимает сигналы с пульта). Кожух, прикрывающий заднюю панель, выштампован из тонкого листа жести и имеет матовое черное покрытие.

Rear

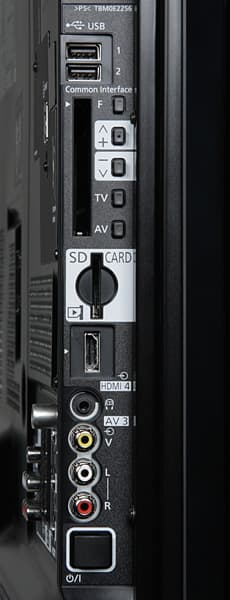

На левом боку есть несколько разъемов, большая кнопка питания и пять небольших кнопочек управления.

Connectors

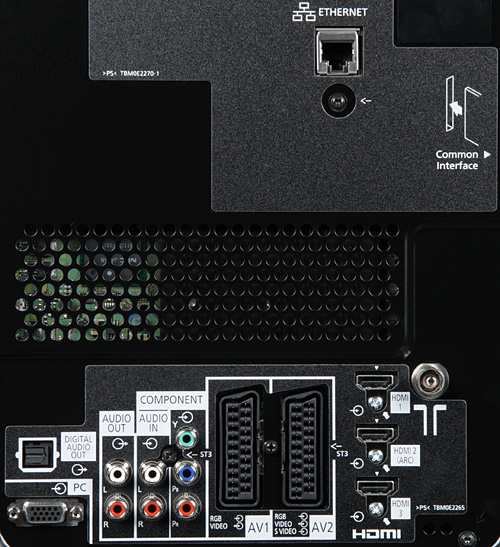

Остальные интерфейсные разъемы находятся на задней панели.

Connectors

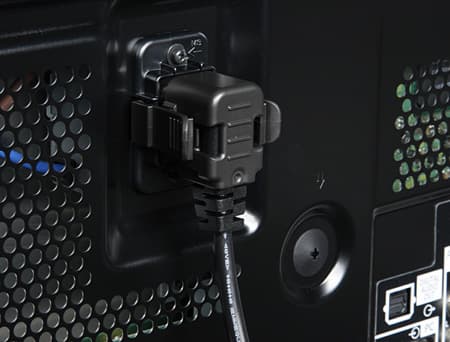

Разъем питания расположен отдельно. Ориентированы разъемы назад, перпендикулярно экрану. Фирменный кабель питания оканчивается Г-образным разъемом и оборудован специальной пластиковой защелкой, предотвращающей выпадение.

Connectors

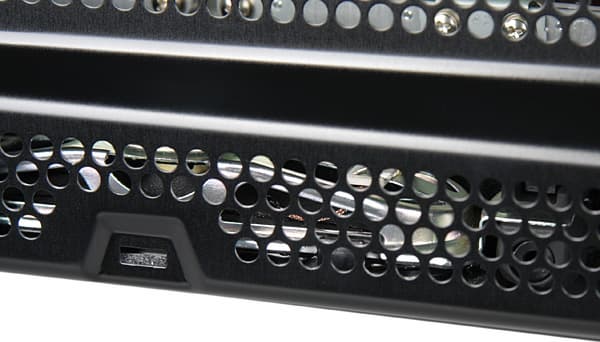

Комплектный пластиковый хомут с фиксатором, вставляемым в отверстие на задней панели, поможет стянуть отходящие кабели в аккуратный пучок. На задней панели находятся 4 прикрытых пластиковыми заглушками резьбовых отверстия для монтажа на настенном кронштейне и многочисленные вентиляционные решетки. Охлаждение пассивное. При взгляде снизу на нижней грани можно обнаружить решетки, за которыми находятся громкоговорители с овальными диффузорами. Эти широкополосные громкоговорители закреплены на резиновых демпферах и через прокладку из пористой резины прижаты к днищу.

Speaker

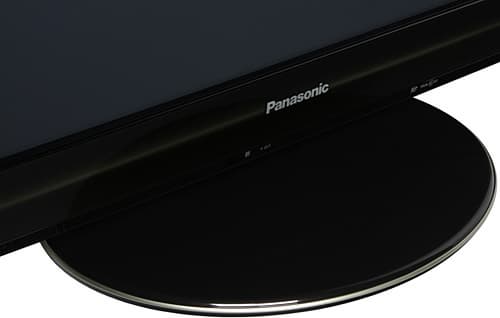

Основание штатной подставки закрыто пластиковой накладкой с зеркально-гладким темно-коричневым и слегка серебристым покрытием и имеет окантовку из пластика с серебристым покрытием.

Stand

Снизу основание усилено толстой стальной пластиной, на которую наклеены резиновые площадки. Стойка подставки изготовлена из магний-алюминиевого сплава и винтами прикручивается к пьедесталу на основании. Блок экрана насаживается на два рога стойки и фиксируется на ней четырьмя винтами. Телевизор стоит на подставке устойчиво и строго вертикально.

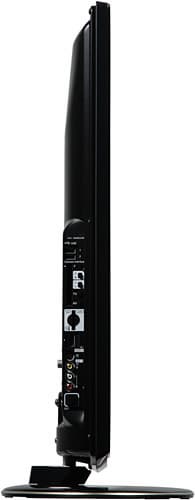

Side

Его можно только поворачивать вправо-влево на 15°, при этом стойка с пьедесталом вращаются на основании. В задней части подставки имеется отверстие, предназначенное для крепления ремешка, предотвращающего опрокидывание телевизора (вторым концом ремешок крепится к столу или к стойке).

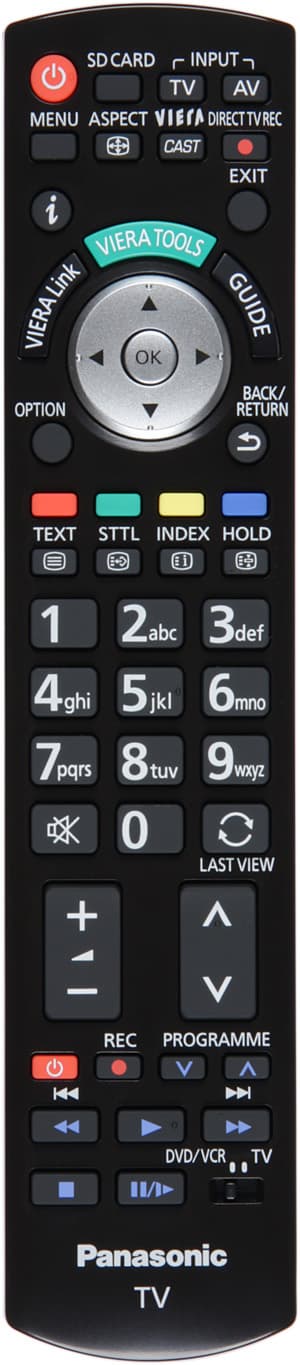

Пульт

Remote control

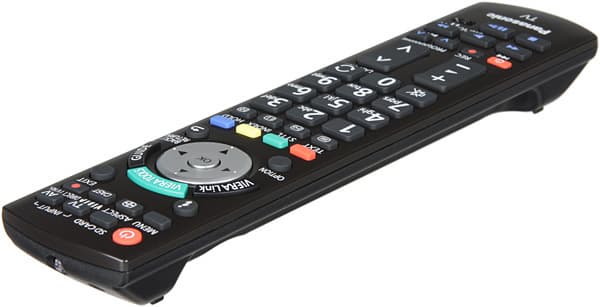

Форма корпуса пульта эргономичная, а расположенные вдоль корпуса элементы питания улучшают балансировку. Цифровые кнопки и две самые главные кнопки-качалки большие, есть удобная четырехпозиционная навигационная кнопка с кнопкой OK в центре, подписи к кнопкам контрастные и достаточно крупные. Несколько неудобно то, что кнопка вызова меню затерялась среди мелких кнопочек в передней части пульта.

Remote control

Движковый переключатель определяет режим функционирования группы кнопок, предназначенных для управления подключенной к телевизору техникой. В положении TV сигналы с пульта передаются на телевизор и от него по интерфейсам SCART или HDMI (функции Q-Link и Viera Link) на подключенную технику, также в этом режиме этими кнопками управляется собственный мультимедийный плеер телевизора. Переключив движок в положение DVD/VCR, этим пультом можно непосредственно управлять техникой Panasonic (видеомагнитофоном, DVD-плеером и т. д.). Пульт оснащен двумя ИК-излучателями: один направлен вперед, другой вперед и вниз, что позволяет держать пульт направленным немного вверх — так удобнее, и обозначения кнопок лучше видно.

Коммутация

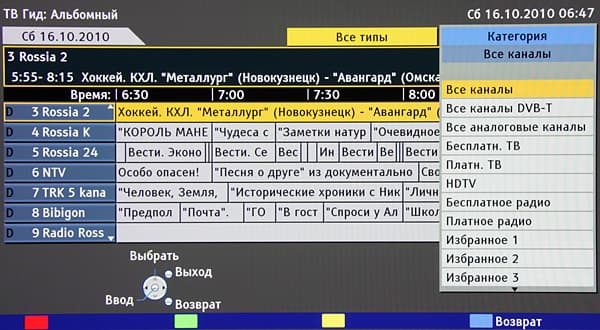

Телевизор оснащен типичным для топовых моделей Panasonic набором интерфейсов (см. список в таблице спецификаций). Выделим некоторые особенности: есть цифровой тюнер DVB-T, в интерфейсе HDMI2 присутствует обратный аудиоканал, по которому аудиосигнал в цифровом виде можно передавать от телевизора на ресивер, SD-картовод поддерживает карты вплоть до SDXC (до 64 Гбайт), телевизор оснащен двумя портами USB. К этим портам можно подключать внешние USB-накопители (в том числе и жесткие диски, но поддерживаются только файловые системы FAT16, FAT32 или exFAT), Wi-Fi-адаптер (опциональную модель DY-WL10E-K, является альтернативой проводному интерфейсу Ethernet), видеокамеру (модель TY-CC10W, для клиента Skype) и практически любую USB-клавиатуру (которая работает только в оболочке Viera Cast).

Функциональность Viera Cast мы опишем в следующей статье про телевизор Panasonic TX-LR42D25. Мультимедийный плеер, работу ТВ-тюнера, настройки звука и изображения и т. п. мы рассмотрели в статьях про телевизор Viera TX-PR42G20 (часть первая и часть вторая). Поэтому, чтобы не повторяться, мы опустим несколько разделов, но два момента все же отметим. Во-первых, в этот раз удалось поймать несколько цифровых ТВ-каналов, что позволило оценить работу цифрового тюнера и преимущества информационной поддержки, в частности в виде программы телепередач.

OSD

Во вторых, хотя из тестового набора DivXTestCD второй версии телевизор не воспроизвел ни одного файла в контейнере MKV, но три выбранных наугад MKV-файла (все AVC, 704 на 576, анаморф 848 на 720 и 1 280 на 720 пикселей, звук — 2.0 AC-3, 5.1 AC-3 и 5.1 AAC) воспроизвелись без каких-либо проблем и артефактов. Правда, парочка высокобитрейтных роликов формата DivX Plus HD (по сути, просто коммерческое название AVC-файлов в контейнере MKV) в высоком разрешении воспроизвелись с заметным подтормаживанием, как с быстрых SD-карт, так и с внешнего жесткого диска с интерфейсом USB. В итоге можно сделать вывод, что плеер телевизора контейнер MKV и кодек AVC поддерживает, но есть ограничения на максимальный битрейт таких видеофайлов.

Звук

Встроенные акустические системы хорошо передают средние и высокие частоты. Низких частот меньше, и на некоторых частотах в нижнем воспроизводимом диапазоне корпус слегка резонирует. В итоге речь, фоновый шум и тому подобные звуки воспроизводятся нормально, но на музыкальном материале и на высокой громкости иногда слышится характерное «бубнение». Стереоэффект есть и хорошо выражен. Громкость достаточная для средних размеров комнаты.

Звук в наушниках чистый, хорошо воспроизводятся все частоты, запас громкости большой. На уровне громкости, на котором в пике сигнала громкость звука подбирается к болевому порогу, уровень фоновых помех остается ниже слышимого.

Тестирование в стереоскопическом режиме

Для создания стереоскопического изображения в плазменных телевизорах Panasonic применяется метод чередования полных кадров. На телевизор последовательно выводятся кадры для правого и левого глаза, а активные очки синхронно с кадрами перекрывают глаза, оставляя открытым тот, для которого предназначен выводимый в данный момент кадр. См. тут.

В комплекте поставки этого телевизора очков нет, их придется покупать отдельно. На момент написания статьи компания Panasonic предлагала на Российском рынке 4 модели очков: универсальные TY-EW3D10E, которые мы рассмотрели в статье про Panasonic Viera TX-PR50VT20, и три новых модели TY-EW3D2LE, TY-EW3D2ME и TY-EW3D2SE, различающихся размерами и цветом корпуса. Модель с индексом L предназначена для больших голов (если усреднять по размерам, то скорее для мужских), М — для средних (условно говоря, женских) и S — для небольших, т. е. скорее для детей. На тестирование нам достались очки TY-EW3D2LE — как видно на фотографиях, с коричневой панелькой.

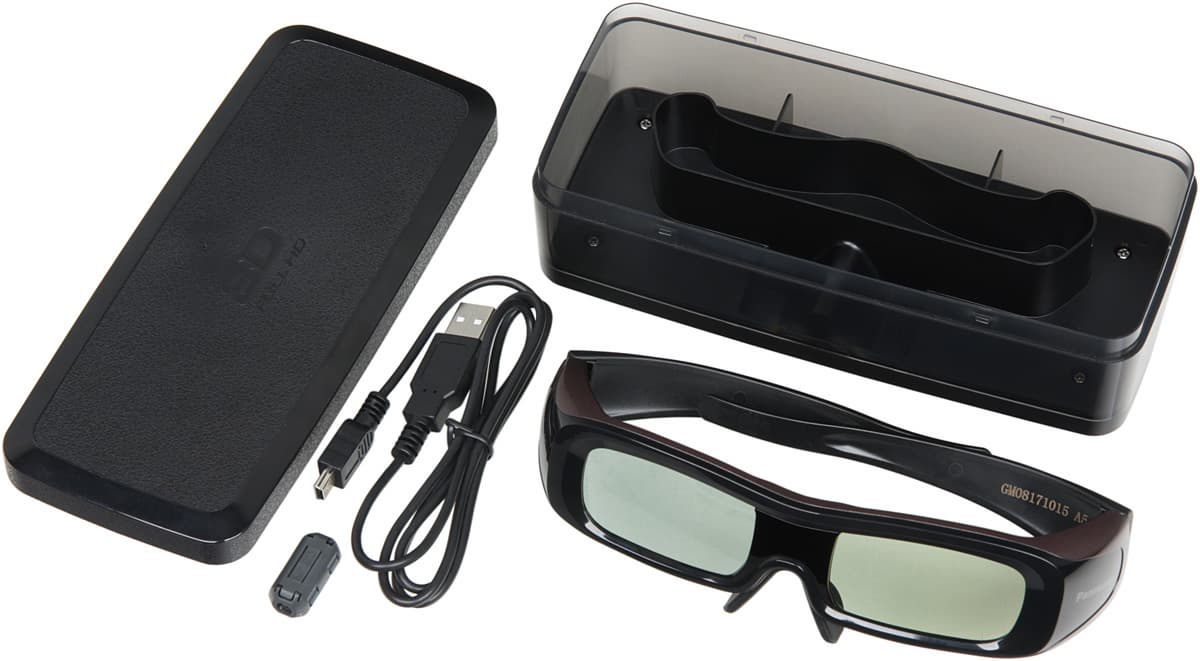

Комплект TY-EW3D2LE

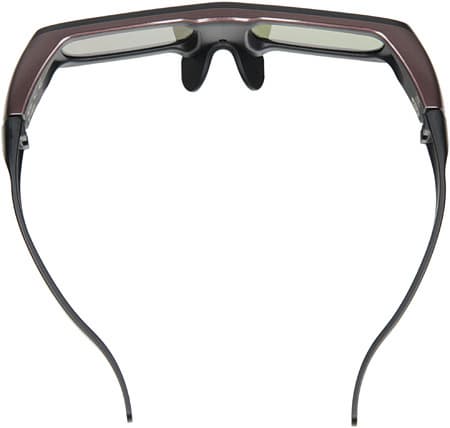

Эти очки в лучшую сторону отличаются от первой универсальной модели рядом характеристик. Во-первых, дизайном: теперь человек в 3D-очках Panasonic не напоминает человека-муху. Во-вторых, новые очки существенно легче — 39-40 г против давящих на переносицу 63 г. В-третьих, очки серии TY-EW3D2 оснащены встроенным аккумулятором, подзаряжаемым через стандартный разъем мини-USB.

Glasses

В-четвертых, новые очки удобнее носить, так как они охватывают голову гибкими дужками (использовать фиксирующий шнурок нет никакой необходимости), а мягкий несменный наносник (к старым очкам прилагается два сменных наносника, которые не очень надежно фиксируются и поэтому легко теряются) комфортно садится на переносицу и как бы прилипает к ней.

Glasses

В-пятых, стекла новых очков расположены ближе к глазам, что сильно уменьшает вероятность появления бликов от посторонних источников света. Только одним новые очки проигрывают старым — размером стекол. В результате угол обзора немного уменьшается, но это заметно только при использовании новых очков совместно с корректирующими очками, когда стекла стереоочков расположены на большем, чем обычно, расстоянии от глаз. Кстати, входящий в комплект кабель для подзарядки очков относительно короткий и жесткий, поэтому одновременно смотреть стерео и подзаряжать очки с его помощью не получится.

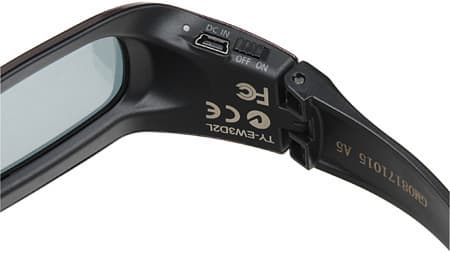

Синхронизируются очки по ИК-сигналу от телевизора. Приемник расположен по центру между стеклами. Включаются и выключаются очки движковым переключателем, что удобнее, чем кнопочка на старой модели. При этом в положении «включено» видно красную метку. Кроме того, в активном состоянии с периодом в несколько секунд неярко мигает красный индикатор. Выключаются очки или этим же переключателем, или примерно через несколько минут отсутствия приема синхросигнала. Диапазон работы большой — фактически очки принимают сигнал, если находятся перед плоскостью телевизора на расстоянии до нескольких метров и направлены в сторону экрана. При временных перерывах в приеме синхросигнала очки несколько секунд сохраняют синхронизацию, а при устранении помехи восстанавливают синхронизацию практически мгновенно.

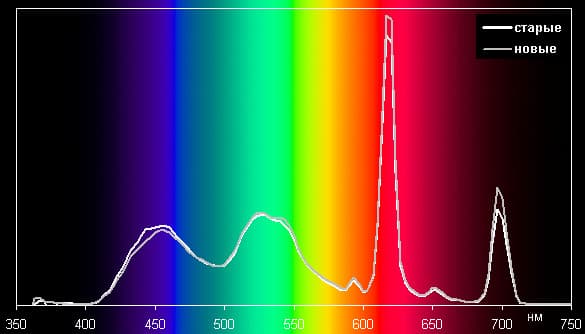

На фотографиях видно, что стекла очков имеют слегка зеленоватый оттенок, но при работе в режиме 3D они становятся ближе к нейтральному серому оттенку. Также в режиме 3D вводится дополнительная цветокоррекция, чтобы оттенок стекол очков и частичная отсечка свечения люминофора не приводили существенному изменению цветового баланса. Так, без очков при выборе профиля Кинотеатр в режиме 3D точка белого имеет цветовую температуру 5920 К и ΔЕ 15,1, тогда как через очки — 5440 К, а ΔЕ снижается до приемлемого значения 1,71 (для очков модели TY-EW3D10E мы получили 6140 К и 0,9 соответственно). По спектральным характеристикам старые и новые очки практически не различаются, что показывают спектры, полученные через эти очки при выводе белого поля:

Glasses

Света очки пропускают примерно одинаково — яркость в стереоскопическом режиме падает примерно в 6 раз (из-за перекрывания глаз и поглощения на стеклах очков). Если быть точным, то новые очки где-то на 5% светлее, но эта разница не является существенной.

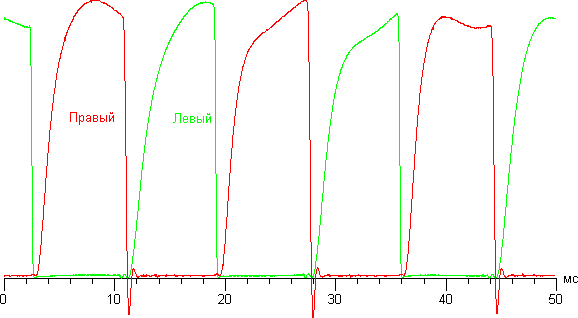

Графики ниже получены при синхронной записи пропускания через правое и левое стекла очков:

Glasses

Видно, что открытие ЖК-затворов происходит относительно медленно, тогда как закрытие — практически моментально. Интервал времени, когда закрыты и правое и левое стекло, очень невелик. Отметим, что в этом тесте в качестве источника света использовалась лампа накаливания, питающаяся от сети переменного тока 50 Гц, т. е. яркость немного менялась с этой частотой, поэтому форма пиков имеет характерные искажения.

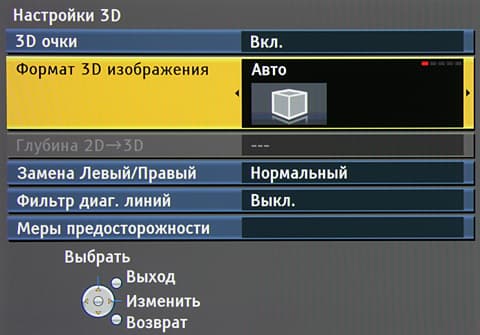

Телевизор поддерживает три способа приема стереопары по HDMI-интерфейсу — упакованные кадры («Frame Packing»), когда передаются два полных кадра (разрешением до 1920 на 1080 пикселей каждый) для обоих глаз, и два совмещенных формата: по горизонтали (Side by Side, в правой половине кадра ужатый в два раза по горизонтали кадр для одного глаза, в левой половине — для второго), и по вертикали (Top and Bottom, похоже на предыдущий, только кадры для глаз размещаются в нижней и верхней половине кадра). Разумеется, независимо от того, как телевизор принимает стереопару, изображение в 3D-режиме выводится всегда в последовательном режиме — кадр для одного глаза, затем кадр для другого глаза. Совмещенные варианты имеют тот недостаток, что кадры для глаз имеют относительно передаваемого кадра уменьшенное в два раза разрешение по горизонтали или по вертикали. В меню телевизора есть параметр Формат 3D изображения, который определяет режим экстракции кадров для глаз.

OSD

OSD

OSD

OSD

Если он равен Авто, то способ передачи определяется автоматически (видимо, по признакам в сигнале, передаваемым по HDMI — соответственно, источник должен поддерживать режим 3D Over HDMI), и только при этом поддерживается режим «Frame Packing». Если Формат 3D изображения равен Гориз.совмещенный или Вертик.совмещенный, то телевизор извлекает кадры для глаз соответствующим способом. В этих двух режимах картинку для глаз можно поменять местами. Если установить Формат сигнала 3D в Обычный, то на экране будет отображаться исходный кадр, что поможет определить способ передачи. По сравнению с телевизором Panasonic Viera TX-PR50VT20, в данном появился еще один режим вывода стереоскопического изображения — режим автоматического преобразования обычной «плоской» картинки в стереоскопическую. Включается этот режим при переключении Формат 3D изображения в значение 2D→3D. В этом режиме в стереоскопическом виде выводятся как демонстрируемое изображение, так и графическое меню телевизора, при этом параметр Глубина 2D→3D влияет на величину стереоэффекта. Быстро добраться до настроек стереоскопического режима можно из меню VIERA TOOLS, вызываемого одноименной кнопкой. Примечательно, что совмещенные режимы и режим преобразования 2D→3D доступны при приеме телевизионных программ, при любом способе подключения к внешнему источнику видеосигнала, а также при воспроизведении мультимедийных файлов с помощью плеера телевизора с SD-карты или с USB-носителя и даже при работе с сервером UPnP по сети. Например, с SD-карты телевизор воспроизвел в стереоскопическом виде тестовый видеоролик, записанный видеокамерой Panasonic HDC-SDT750 (спасибо Сергею Мерькову). То, что ролик стереоскопический, телевизор определил без посторонней помощи. Аналогично, стереофотографии в формате MPO (Multi-Picture Object) по умолчанию воспроизводятся в стереоскопическом режиме. В случае обычных файлов с совмещенным изображением тип совмещения нужно указать вручную.

Тестирование стереоскопического режима «Frame Packing» мы проводили с помощью Blu-ray-плеера Panasonic DMP-BDT100 и демонстрационного Blu-ray-диска со стереоскопическими роликами разрешением 1080p и 720p. Деморолики выглядели превосходно: стереоскопический эффект присутствовал, на неподвижных частях не было заметно мерцания, строба на медленно двигающихся объектах не было (но он конечно появлялся на быстро двигающихся объектах), разделение для глаз было эффективным, яркость — достаточной, контрастность — высокой, а картинка роликов 1080p — очень четкой.

Также режим «Frame Packing» можно использовать при подключении к видеокарте с HDMI- или DVI-интерфейсами, способными работать в режиме HDMI 1.4. При этом в разрешении Full HD (1080p, 1920 на 1080 пикселей) можно получить по 24 кадр/с для каждого глаза, чего достаточно для просмотра фильмов, а в разрешении 1280 на 720 пикселей — до 60 кадр/с для каждого глаза, что является приемлемой частотой кадров для динамических игр. Одним из преимуществ такого способа подключения к видеокарте является возможность воспроизведения дисков Blu-ray 3D с компьютера на телевизоре (или проекторе) в стереоскопическом режиме.

Незадолго до проведения данных тестов компания NVIDIA объявила о поддержке технологии 3DTV Play драйверами NVIDIA выпуска 260 категории «бета», и фактически в момент проведения тестов компания AMD объявила о поддержке технологии AMD HD3D. Обе эти технологии имеют непосредственное отношение к выводу изображения в стереоскопическом режиме при подключении к устройству отображения с HDMI 1.4 (наряду с выводом на устройства, поддерживающие вывод с частотой 120 кадр/с). По данным производителей на момент проведения тестов, вывод 3D по HDMI 1.4 поддерживали карты на процессорах NVIDIA GeForce серий 400, 300 и 200 (см. список в разделе «Воспроизведение Blu-ray 3D») и AMD Radeon HD 6870 и HD 6850 (см. список, в столбце «Blu-ray 3D»).

Сначала мы протестировали вариант AMD. Конфигурация тестового стенда: ОС Microsoft Windows Vista Business 32 бит, инженерный образец видеокарты AMD Radeon HD 6850, драйвер Catalyst версии 10.10. Только драйверов Catalyst для вывода в стерео недостаточно, им требуется поддержка: в случае вывода в режиме 120 Гц — это ПО iZ3D, а для вывода стерео по HDMI 1.4 нужно установить ПО TriDef. Мы использовали пробную 14-дневную версию TriDef. Это ПО позволяет запускать в стереоскопическом режиме игры, а также дает возможность просматривать стереофильмы и изображения, запускаемые на воспроизведение с помощью специального плеера. Результаты неоднозначны. С одной стороны, интерфейс самой программы демонстрировался в стереорежиме, также в стерео можно было смотреть фотографии и видеофильмы (правда, на экран почему-то выводилось сразу два кадра фильма, но оба в стерео), но ни одна из опробованных игр в стереорежиме не запустилась. Например, при запуске демо-версии игры Dirt 2 от TriDef поступало сообщение, что нужно использовать DirectX версии 9, хотя в системе использовалась 11-я версия, которая есть в списке совместимых на странице TriDef. Для просмотра фильмов в стереорежиме и дисков Blu-ray 3D использовать промежуточное ПО TriDef не обязательно, по идее должно быть достаточно программного плеера типа CyberLink PowerDVD 10 Ultra 3D (который мы и использовали). Однако посмотреть с компьютера Blu-ray 3D на телевизоре не получилось, так как соответствующий режим вывода нельзя было выбрать на странице настроек этого плеера. В итоге, возможность вывода стереоскопического изображения при подключении по HDMI 1.4 с использованием карты AMD Radeon HD 6850 доказана, но соответствующее программное обеспечение еще нуждается в доработке.

В тот же компьютер, предварительно изъяв карту AMD Radeon HD 6850 и удалив драйвера Catalyst, мы установили видеокарту на процессоре NVIDIA GeForce GTX 275. На этой карте не было HDMI-выхода, поэтому для подключения к телевизору мы использовали соответствующий кабель-переходник с DVI на HDMI. Для вывода в стерео нужно установить драйвера видеокарты и комплект ПО 3D Vision (мы использовали версию 260.89 и сборку версии 1.36 соответственно). Кроме того, для активации стереоскопического режима необходимо подключить ИК-излучатель 3D Vision, который не используется по прямому назначению, но работает в качестве ключа, подтверждающего наличие комплекта 3D Vision. Дело в том, что технология 3DTV Play бесплатно доступна владельцам комплекта 3D Vision, а не имеющим такового нужно будет заплатить какую-то сумму.

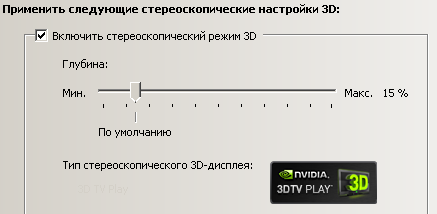

3DTV Play

В отличие от решения AMD, комплект ПО NVIDIA является самодостаточным, так как позволяет без каких-либо посредников и дополнительных программ запускать в стереоскопическом режиме игры, а также просматривать в стерео фильмы и фотографии (нужные для этого плееры входят в комплект), разве что для воспроизведения на компьютере Blu-ray 3D необходим программный плеер типа того же CyberLink PowerDVD. К сожалению, ситуация повторилась: в опциях CyberLink PowerDVD режим вывода стерео по HDMI 1.4 был недоступен. Впрочем, в стерео удалось посмотреть фотографии, видеофильмы и запустить по крайней мере одну игру (H.A.W.X.) из имевшихся в наличии.

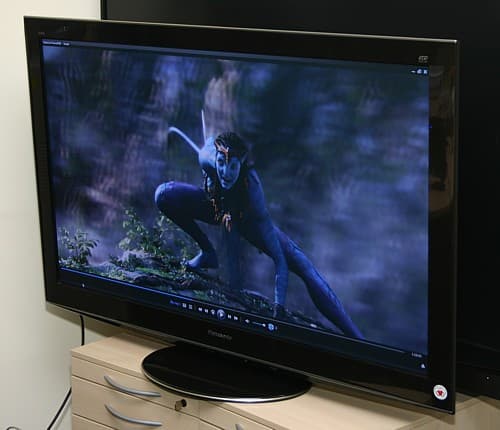

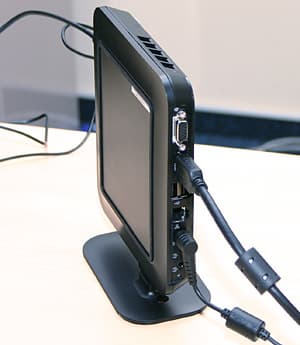

Уже после публикации статьи мы получили приглашение из офиса российского представительства NVIDIA прийти к ним и убедиться, что воспроизведение Blu-ray 3D с использованием 3DTV Play все же возможно. От такого предложения отказываться мы не стали. Действительно, нам продемонстрировали воспроизведение в стереоскопическом режиме тестового Blu-ray 3D диска (вернее, его образа) на миникомпьютере на базе ION второго поколения,

Power

при этом к компьютеру по HDMI был подключен телевизор Panasonic VIERA TX-PR50VT20.

Power

Нашу неудачу, описанную выше, следует, по всей видимости, объяснить тем, что мы не установили актуальное обновление программы CyberLink PowerDVD. Кстати, попутно выяснился еще один приятный момент — собственно при выводе по HDMI 1.4 для воспроизведения Blu-ray 3D нет необходимости приобретать ПО 3DTV Play или подключать эмиттер 3D Vision.

Мы выражаем благодарность компании NVIDIA Russia и лично Ирине Шеховцовой за организацию этого мини-теста.

Также мы протестировали работу функции автоматического преобразования обычного изображения в стереоскопическое. Эта функция работает как в случае неподвижного изображения (например, при просмотре фотографий), так и в случае динамической картинки. Для разнесения объектов по глубине, видимо, определяются границы объектов, анализируется яркость объектов и, возможно, скорость их перемещения. Результат в целом не сильно впечатлил. Да, какой-то эффект есть, но настоящее стерео смотрится гораздо лучше, чем сгенерированное из плоского изображения.

Вообще, по качеству вывода стереоскопического изображения данная модель аналогична протестированному ранее телевизору Panasonic Viera TX-PR50VT20. В частности, перекрестные помехи отсутствуют для темных объектов на светлом фоне, но в случае светлых объектов на темном фоне паразитные контуры заметить можно. Яркости изображения достаточно даже в стереоскопическом режиме, но смотреть все же лучше в затемненном помещении, и желательно не допускать появления бликов на экране от внешних источников света, так как блики плохо влияют на восприятие стереоскопического изображения. Впрочем, одно отличие все же есть. В телевизоре Panasonic Viera TX-PR42GT20 в стереоскопическом режиме вывод изображения осуществляется чересстрочным способом. Заметить это можно, например, при подключении к компьютеру (особенно в разрешении 1920 на 1080 пикселей), когда на экран в стереоскопическом режиме выводятся графические элементы с контрастными горизонтальными линиями толщиной в один пиксель. Реальные изображения всегда в достаточной степени сглажены, поэтому чересстрочный вывод практически не сказывается на качестве изображения при просмотре кино (даже в разрешении Full HD) и фотографий.

Аппаратное тестирование

Определение максимальной яркости и потребляемой мощности

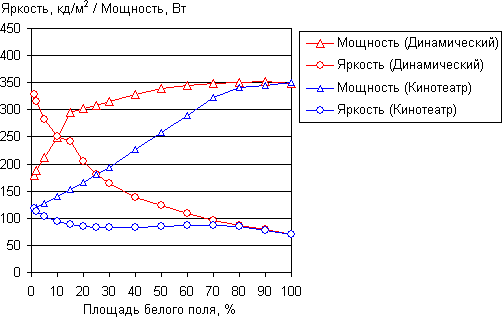

Потребляемая мощность и максимальная яркость зависят от выбранного режима и характера изображения. Общая тенденция такая — чем больше белого или чем светлее сцена в целом, тем яркость белых участков ниже, а потребление выше. В режиме Динамический яркость изображения максимальная, в других режимах она ниже. При увеличении значения настройки Контраст яркость увеличивается. Ниже приведены зависимости яркости белого поля и потребляемой мощности от площади белого поля. В этом тесте на черном поле в центре экрана выводились белые прямоугольники с соотношением сторон 16:9 площадью от 1% до 100% от площади рабочей части экрана.

Power

Видно, что в режиме Динамический яркость по возможности сохраняется максимальной, а в режиме Кинотеатр яркость меняется не так сильно. Однако при достижении площади белого в 80% различие между этими двумя режимами становится минимальным. При белом поле во весь экран яркость равна примерно 71 кд/м², а потребление — порядка 350 Вт. В режиме ожидания потребление составило порядка 0,6 Вт. Этот режим устанавливается моментально, когда телевизор выключен кнопкой на корпусе, и через некоторое время, если выключение произведено только с пульта ДУ.

Далее для оценки среднего потребления в различных условиях в качестве имитации типичного изображения на экран выводилась черно-белое шахматное поле 4 на 4 клетки, как в тесте на ANSI-контраст.

Режим Потребляемая мощность, Вт Яркость белого поля, кд/м²
Динамический344,5129,3
Кинотеатр26088,2
Кинотеатр + Эко (в темноте)20768,5
Кинотеатр + Энергосохр.25287,9
Кинотеатр + Эко (в темноте) + Энергосохр.20768,5

Подсчитаем эффективность различных моделей плазменных телевизоров Panasonic. Отметим, что для оценки эффективности недостаточно знать размер (площадь) экрана и потребляемую мощность, необходимы еще и данные о яркости в измеряемом режиме.

Модель Яркость белого поля, кд/м² Потребляемая мощность, Вт Размер экрана, мм Эффективность, кд/Вт
TX-PR42GT2071350921×5180,097
TX-PR42G2064296921×5180,103
TX-PR50VT2054418,11105×6220,089
TX-PR54Z11494421198×6730,089
TX-PR50V1064488,61105×6220,090
TX-P42S10E51,7313,6921×5180,079

Если сравнивать с TX-PR42G20, то видно, что эффективность данного телевизора немного ниже, чем в случае телевизора с панелью той же диагонали и того же поколения NeoPDP, но без поддержки стереоскопического режима. В тоже время TX-PR42GT20 экономичнее моделей предыдущего поколения и 3D-телевизора TX-PR50VT20 с диагональю 50 дюймов.

Измерение контрастности и равномерности белого поля

При измерении равномерности белого поля датчик последовательно размещался в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). Измерения проводились в режиме Кинотеатр.

Параметр Среднее Отклонение от среднего
мин., % макс., %
Яркость белого поля68 кд/м²−3,63,9

Равномерность яркости белого поля очень хорошая. Яркость черного поля настолько низкая, что достоверно определить ее не получилось. Субъективно черное поле во весь экран в режиме Динамический выглядит абсолютно черным. В режиме Кинотеатр в полной темноте видно, что черное поле не является абсолютно черным. Для характеристики достигаемого контраста в пределах кадра мы измерили контраст при выводе шахматного поля, что-то вроде ANSI, но в применении к телевизору. Такой ANSI-контраст оказался равен 3090:1 в режиме Динамический и 1500:1 в режиме Кинотеатр. В обоих режимах черные поля при наличии на экране светлых объектов визуально воспринимаются как абсолютно черные.

Оценка качества цветопередачи

Для оценки качества цветопередачи использовали спектрофотометр X-Rite ColorMunki Design и комплект программ Argyll CMS (1.1.1).

Цветовой охват в режиме THX в точности соответствует sRGB, а в других режимах, например в режиме Нормальный, охват немного шире sRGB:

Gamut

Gamut

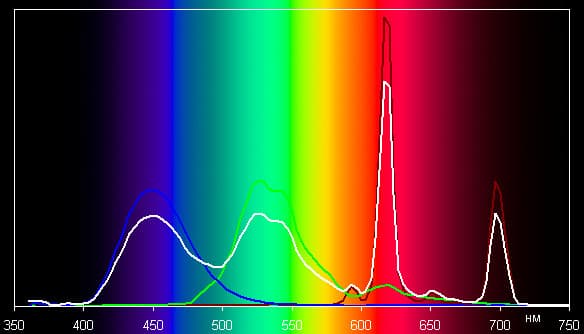

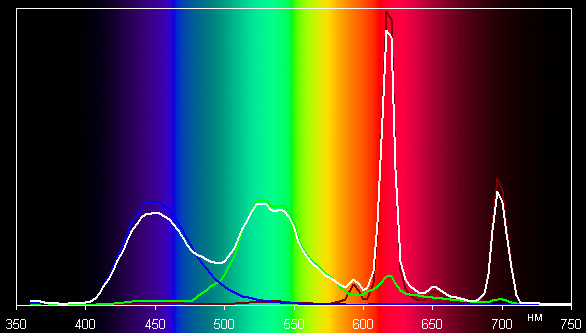

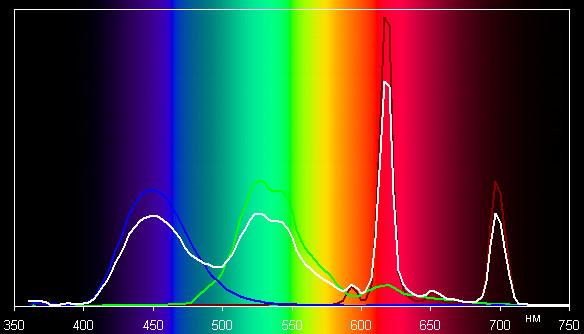

Ниже приведены спектры для белого поля (белая линия), наложенные на спектры красного, зеленого и синего полей (линии соответствующих цветов) для режимов THX и Нормальный.

Spectrum
THX.

Spectrum
Нормальный.

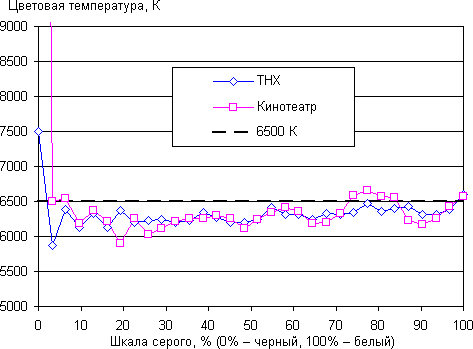

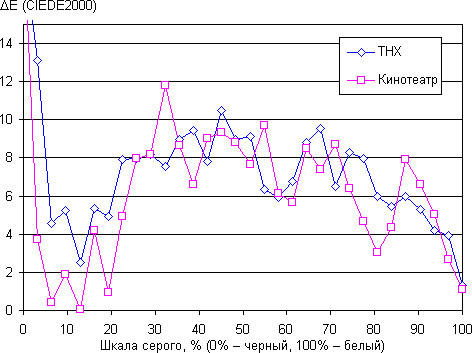

Из предустановленных режимов цветопередача ближе всего к стандартной в режиме THX. Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE):

CCT

DE

Фактически для получения достоверной по бытовым меркам цветопередачи достаточно выбрать режим THX, но можно использовать и режим Кинотеатр, в котором картинка немного ярче и сочнее.

Определение времени отклика и задержки вывода

Время отклика в случае плазменных панелей определять не имеет никакого смысла, вместо этого можно исследовать особенности формирования оттенков. Напомним, что принципы работы плазменных дисплеев кратко изложены в статье про Haier P42LV6-T1.

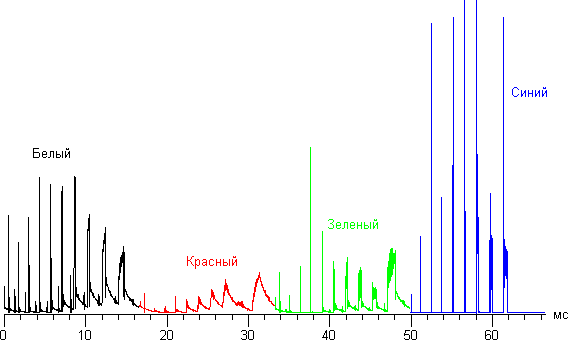

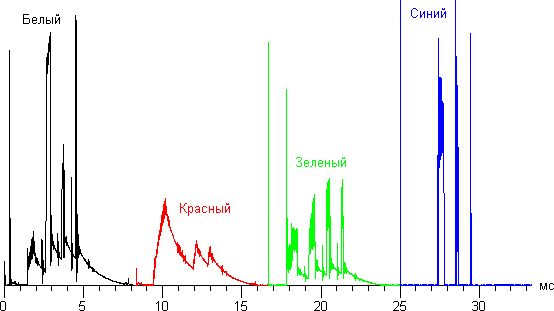

Вид импульсных последовательностей зависит от того, в каком режиме работает телевизор. В обычном режиме группы импульсов следуют с частотой 60 Гц (при входном сигнале 60 кадр/с) по 9-10 импульсов каждого цвета в группе от короткого к длинному, тогда как в стереоскопическом режиме группы импульсов следуют с частотой 120 Гц по 4-5 импульсов в группе в основном от длинного к короткому. Зависимость яркости белого, красного, зеленого и синего полей от времени в обычном (60 Гц) и стереоскопическом режимах (120 Гц) отображены на следующих графиках. Для наглядности группы импульсов различных цветов сведены на один график, при этом масштаб по вертикали и горизонтали сохранен только в пределах одного графика:

60 Гц
60 Гц

120 Гц
120 Гц

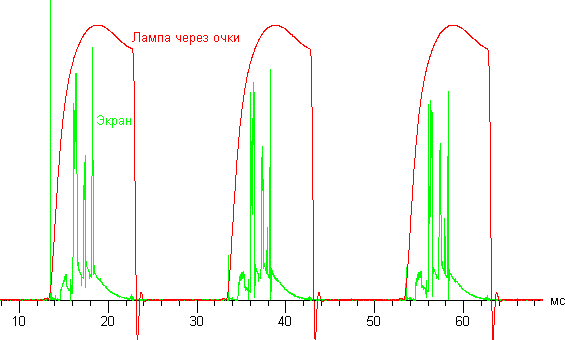

В результате инвертирования порядка импульсов в группе в стереоскопическом режиме яркость между кадрами для разных глаз падает практически до нуля, что приводит к уменьшению перекрестной засветки. На графике ниже приведена временна́я зависимость пропускания стекла очков и яркости экрана в стереоскопическом режиме. При этом для одного глаза выводилось белое поле, для другого — черное. График приведен для стекла, соответствующего белому полю (масштаб по вертикали не соблюден, отрицательный пик обусловлен меньшим быстродействием одного из двух датчиков, очки направлены на лампу накаливания):

3D

Видно, что с началом вывода кадра пропускание возрастает, и стекло практически моментально становится черным, когда светимость экрана подает почти до нуля и начинается период вывода кадра для другого глаза. Интересно, что светимость синего люминофора моментально уменьшается, тогда как зеленый и особенно красный люминофоры имеют некоторое послесвечение. Тем не менее, при движении ярких белых объектов на черном фоне шлейфы практически отсутствуют. Кстати, в режиме вывода с частотой 24 кадр/с последовательность импульсов отличается от режима 60 кадр/с, но при включении функции вставки промежуточных кадров (24p Smooth Film) телевизор переходит в режим вывода 60 кадр/с. При этом на каждую пару исходных кадров выводится 5 кадров, то есть рассчитываются до 3 промежуточных кадров. Кроме того, формирование промежуточных кадров выполняется с использованием отдельных импульсов из группы, формирующей собственно кадр (технология 600Hz Sub-field Drive), поэтому кажущаяся четкость объектов сохраняется даже тогда, когда они движутся с большой скоростью.

Задержка вывода изображения относительно ЭЛТ-монитора определялась при VGA- и при HDMI-подключении при сигнале 60 кадр/с.

Подключение Задержка, мс
HDMI48
VGA47

Зависимости задержки от текущего режима вывода и от того, включена ли функция вставки промежуточных кадров, не выявлено.

Выводы

Плазменный телевизор Panasonic Viera TX-PR42GT20 отличается высоким качеством изображения и имеет хорошее функциональное оснащение, превращающее его в настоящий мультимедийный центр. В дополнение к этому, TX-PR42GT20 может показывать в стереоскопическом режиме, что делает его самым доступным 3D-телевизором компании Panasonic. Отдельного упоминания удостоим новую линейку затворных очков Panasonic, заслуживающую только положительных оценок — как в плане дизайна, так и за удобство в использовании. Отметим, что, благодаря использованию 3DTV Play (NVIDIA) и AMD HD3D, в качестве источника стереоскопического изображения может выступать компьютер с видеокартой, поддерживающий вывод в режиме HDMI 1.4, это позволяет на компьютере играть в стереорежиме, смотреть стереофотографии и стереофильмы, а также диски Blu-ray 3D, если не прямо сейчас, то в ближайшем будущем, когда будут устранены некоторые проблемы с совместимостью.

Достоинства:

  • Поддержка стереоскопического режима
  • Отличное качество изображения
  • Функция вставки промежуточных кадров, повышающая плавность движения
  • Поддержка воспроизведения различного мультимедийного контента, в том числе в стереоскопическом режиме
  • Интерактивный доступ к сетевым службам Viera Cast, в том числе в качестве клиента Skype
  • Поддержка серверов UPnP (DLNA)
  • Удобные в использовании пульт и меню
  • Приятный дизайн
  • Отличная русификация

Недостатки:

  • Не поддерживается разрешение 1920 на 1080 при VGA-подключении


Благодарим Московское представительство компании Panasonic
за предоставленное оборудование для проведения теста.

Благодарим российское представительство компании AMD
за предоставленную видеокарту AMD Radeon HD 6850.
