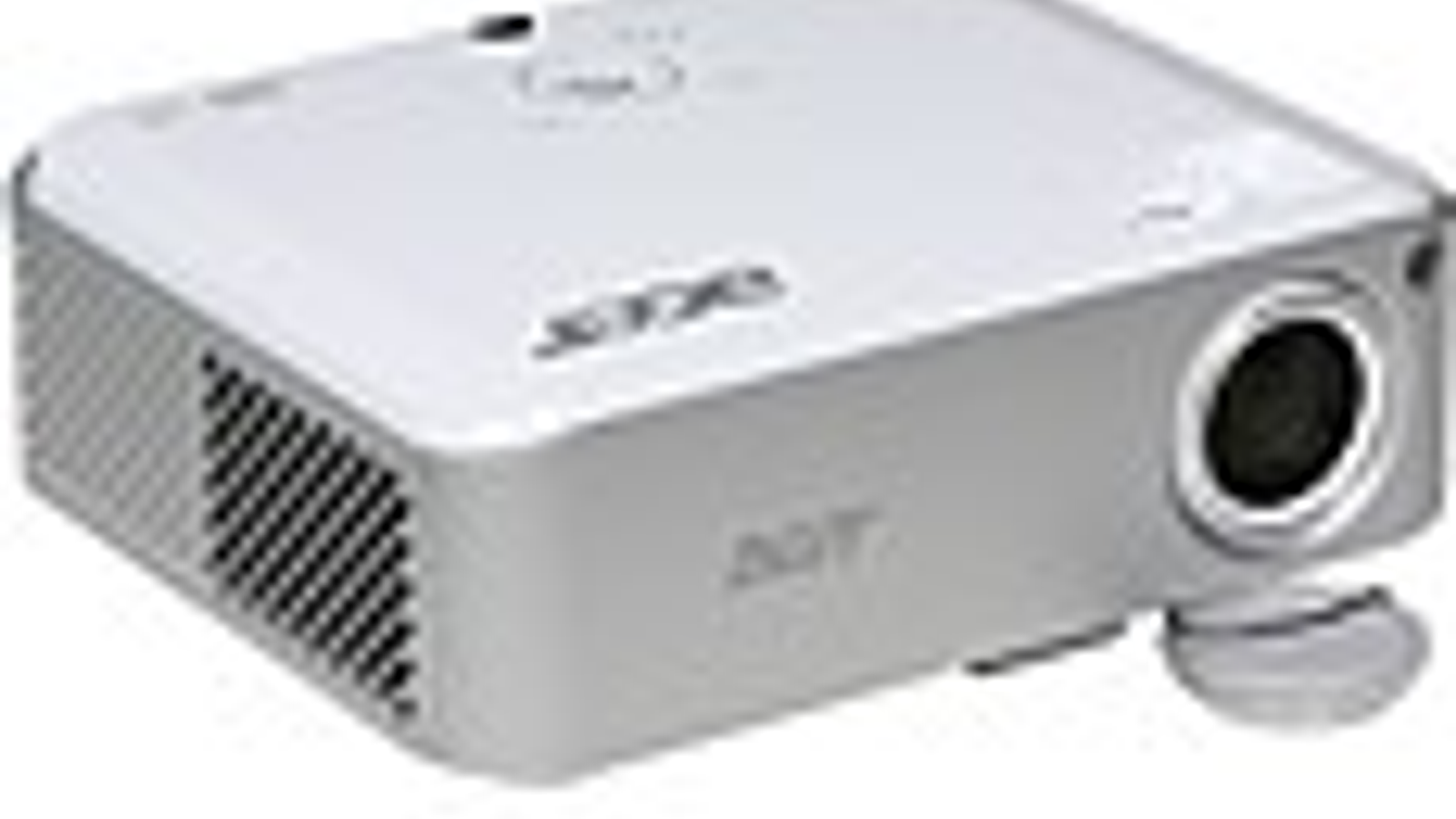

Кинотеатральный Full HDDLP-проектор Acer H7530D

Full HD проекторы начального уровня привлекают к себе внимание тем, что, имея сопоставимую цену с HD Ready (1280 на 720 пикселей) проекторами, дают картинку разрешения уже 1920 на 1080 пикселей. А разрешение — это один из немногих параметров, осознаваемых массовым потребителем и не требующих дополнительного разъяснения. Но в проекторе, как и в цифровом фотоаппарате, количество пикселей не всегда имеет решающее значение.

Содержание:

Комплект поставки, технические характеристики и цена

Вынесены на отдельную страницу.

Внешний вид

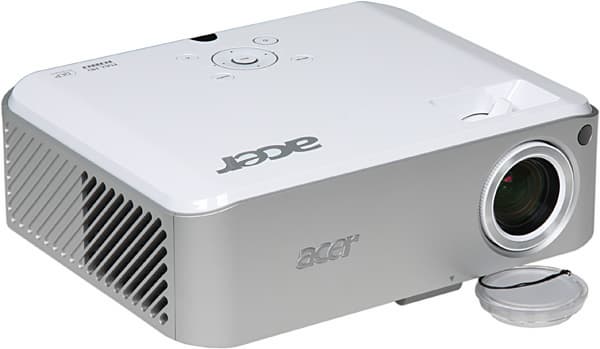

Projector, general view

Дизайн аккуратный и нейтральный. Верхняя панель изготовлена из пластика с белым зеркально-гладким покрытием относительно устойчивым к появлению царапин, периметр — из пластика с серебристым покрытием, днище — тоже пластиковое, матово-белое. Пыль и мелкие повреждения на корпусе в глаза не бросаются, но днище легко пачкается. Впрочем, его-то как раз и не видно. На верхней панели находятся: логотип, при работе неярко подсвечиваемый по периметру синим цветом, кнопки управления и индикаторы состояния.

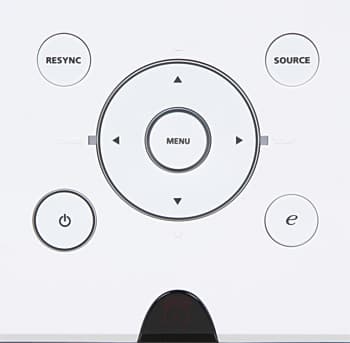

Buttons

Интерфейсные разъемы помещены в неглубокую нишу на задней панели.

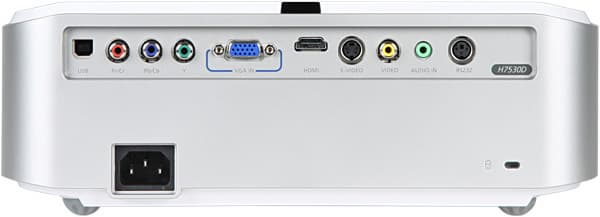

Rear

Также на задней панели можно обнаружить разъем питания и разъем для замка Кенсингтона. На левом боку — воздухозаборная решетка и решетка небольшого громкоговорителя,

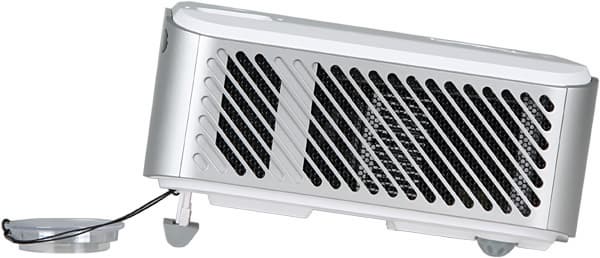

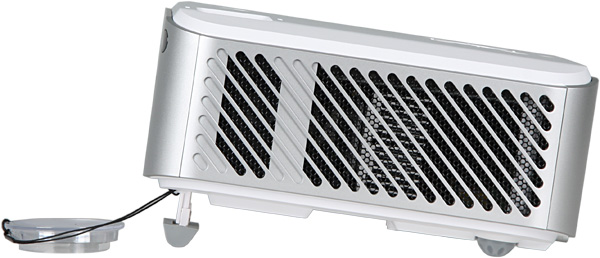

Left

на правом — решетка, через которую выдувается нагретый воздух. На передней панели решеток нет, что в принципе исключает прямую засветку экрана.

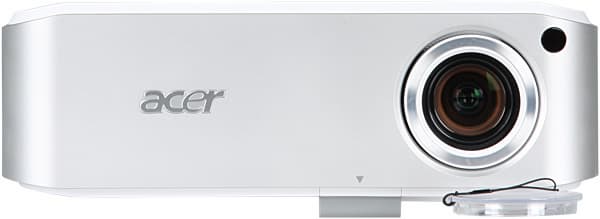

Front

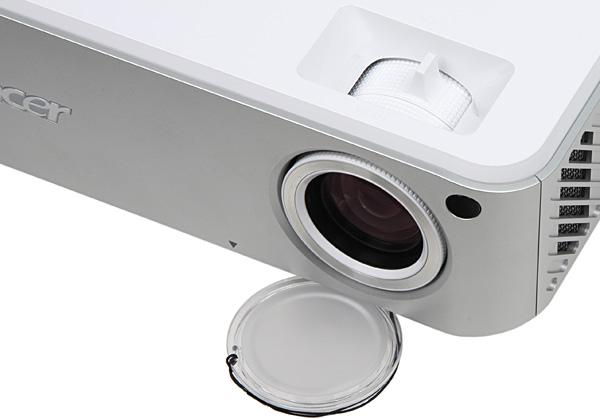

Объектив предохраняет крышечка из прозрачного пластика, прикрепленная шнурком к корпусу проектора. Одевается крышечка легко, но снимается с большим трудом и медленно. ИК-приемников два: за круглым окошком на передней панели и за окошком на стыке верхней и задней панелей. Передняя ножка на зубчатой стойке высвобождается при нажатии на кнопку-фиксатор. Устойчивого и горизонтального положения проектора при настольном размещении помогут добиться две задние ножки, выкручивающиеся из корпуса примерно на 6 мм. В днище проектора вделаны 4 металлические втулки с резьбой. Три из них точно предназначены для монтажа на потолочном кронштейне. Предназначение центрального отверстия диаметром побольше нам неизвестно. Крышка лампового отсека находится на днище, поэтому для замены лампы проектор придется демонтировать с потолочного кронштейна. В комплект поставки входит простая сумка с нетолстыми защитными прокладками в стенках, предназначенная для транспортировки и хранения проектора и аксессуаров к нему.

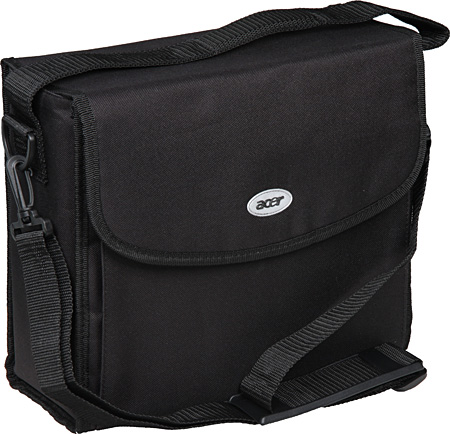

Bag

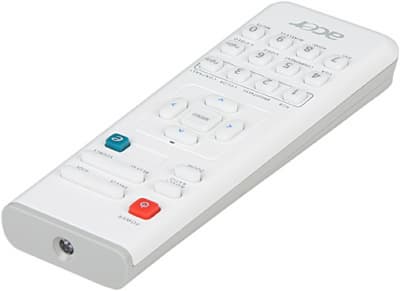

Пульт

Remote control

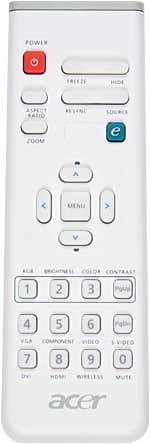

Пульт небольшой, в руке лежит удобно, до всех кнопок можно дотянуться, не перехватывая пульт в руке. Однако кнопки мелкие, подписи к ним тоже, да и подсветки нет, что затрудняет использование пульта в затемненном помещении.

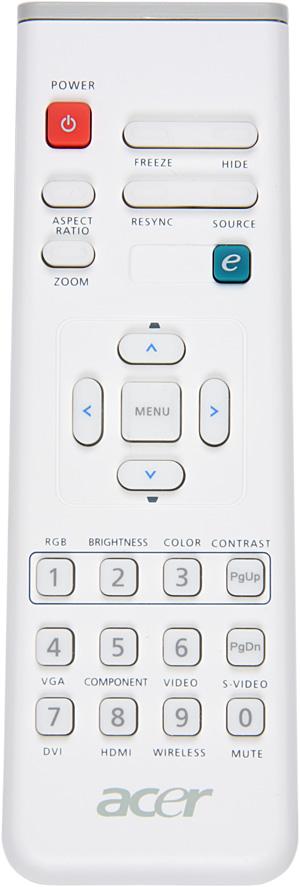

Remote control

Кнопка e на пульте (и на корпусе) предоставляет быстрый доступ к выбору профиля, настройкам таймера или к функциям управления питанием (по выбору).

OSD

Заявлено, что при подключении проектора по USB к компьютеру пультом можно перелистывать слайды презентации (кнопками PgUp/PgDn). Действительно проектор опознавался системой как стандартное HID-устройство, но кнопки упорно выполняли свои основные функции, а не перелистывали слайды.

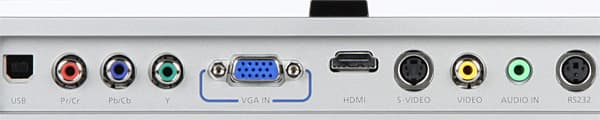

Коммутация

Сonnectors

VGA-вход совместим с компонентными цветоразностными сигналами, а на HDMI-вход можно подавать цифровые аудио сигналы (стерео LPCM), которые преобразуются в аналоговый вид и подаются на вход усилителя динамика. Аналоговые источники звука подключаются к гнезду 3,5 мм стереоминиджек. Источники изображения перебираются кнопками SOURCE на корпусе и на пульте (проектор останавливается на первом активном) или непосредственно выбираются кнопками пульта. При пропадании сигнала проектор ищет следующий активный вход (автопоиск можно отключить). Питание на проектор подается через стандартный трехштырьковый разъем. Проектором, скорее всего, можно дистанционно управлять по интерфейсу RS-232. Останется только найти необходимый кабель, список команд и настройки протокола.

Меню и локализация

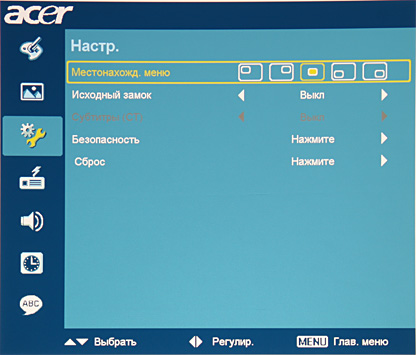

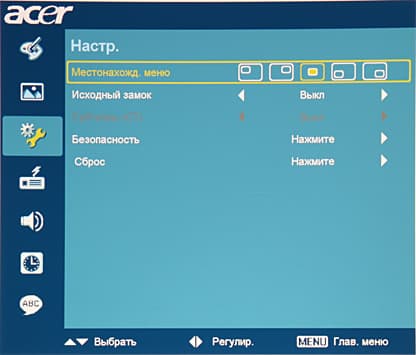

Дизайн меню узнаваем. В меню используется ровный шрифт без засечек, но размер буковок мелковат, что снижает читаемость.

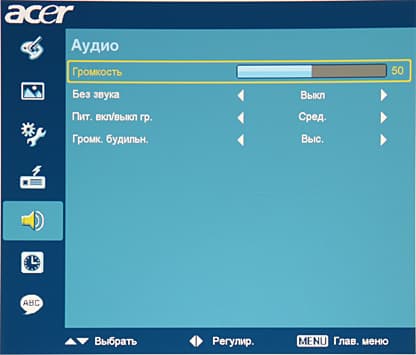

OSD

Навигация удобная. При настройке параметров изображения меню остается на экране, что несколько затрудняет оценку происходящих изменений. Впрочем, кнопками пульта напрямую вызываются некоторые настройки, отображаемые в небольшом окошке.

OSD

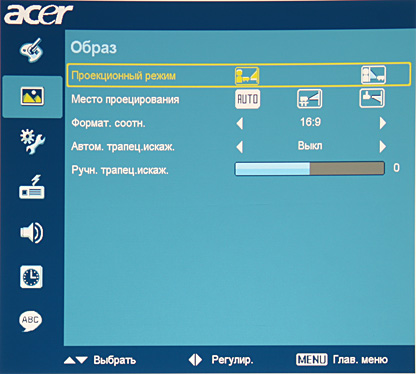

Есть русская версия экранного меню. Перевод на русский язык в целом адекватный, но есть и огрехи.

Управление проекцией

Фокусировка изображения на экране осуществляется вращением ребристого кольца на объективе, а изменение размера картинки — рычажком на объективе. Эти органы управления доступные через вырез в корпусе.

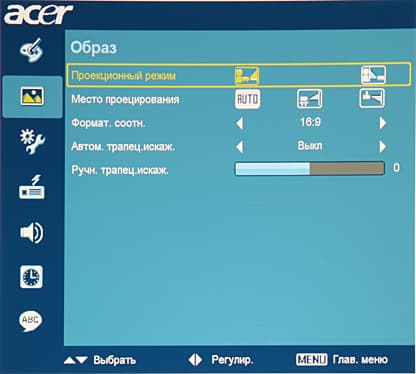

Lens

Неудобно то, что при настройке размера фокус сбивается и наоборот. Положение объектива относительно матрицы настроено так, что нижний край изображения находится чуть выше оси объектива. В проекторе есть функция автоматической и ручной цифровой коррекции вертикальных (+/-15°) трапецеидальных искажений.

Режимов геометрической трансформации четыре: Авто — максимальный размер с сохранением исходных пропорций, 4:3 — вывод в формате 4:3 вписанном по высоте, 16:9 — в формате 16:9 и L. Box — для формата Letter Box. Есть цифровое увеличение с возможностью сдвига области увеличения. Кнопка HIDE временно выключает проекцию, а кнопка FREEZE переводит проектор в режим стоп-кадра. Проектор допускает настольное и потолочное размещение и может работать как в режиме фронтальной проекции, так и на просвет.

Lens

Проектор скорее длиннофокусный, поэтому при фронтальном проецировании его лучше размещать примерно на линии зрителей или за ней.

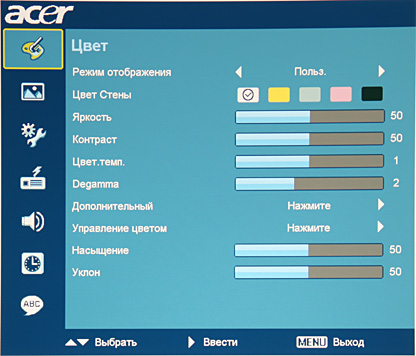

Настройка изображения

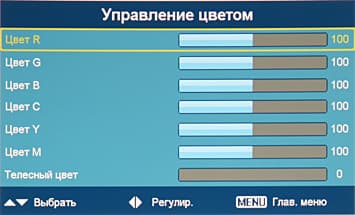

Исключая стандартные, перечислим следующие настройки: Цвет стены (выбор цвета поверхности, на которую ведется проецирование, с целью компенсации изменения цветов), Degamma (степень «осветления» гамма-кривой), Яркий цвет (включение режима BrilliantColor, см. описание тут), Динамичный черный (динамическая подстройка яркости) и регулировка цветового баланса по шести цветам и по телесным тонам.

OSD

OSD

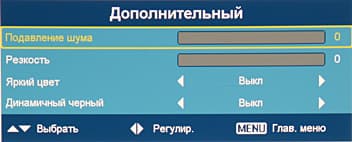

OSD

Параметр Уклон — это регулировка красно-зеленого баланса (в английском руководстве — это Tint, и на русский чаще переводится как Оттенок). В проекторе имеется семь предустановленных режимов с фиксированными настройками изображения и один пользовательский режим. Также проектор автоматически запоминает некоторые настройки изображения для каждого типа подключения. Яркость лампы и шум от вентиляции можно понизить, включив Економный режим.

OSD

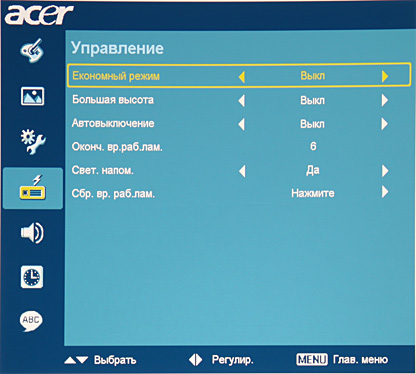

Дополнительные возможности

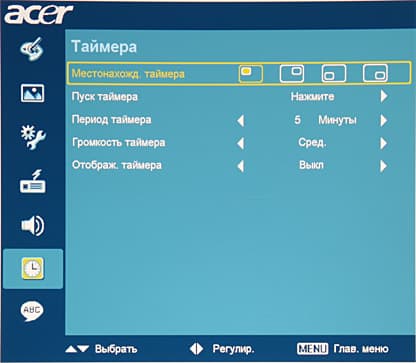

Экранный таймер (с прямым или обратным отсчетом) поможет контролировать время выступления.

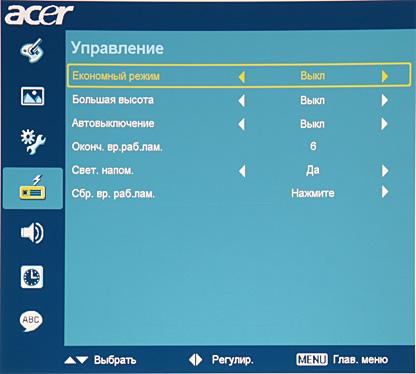

OSD

Есть функция автоматического отключения проектора после заданного интервала отсутствия сигнала (15-60 мин). Для исключения несанкционированного использования проектора служит защита паролем. При активации этой функции после включения проектора потребуется ввести пароль пользователя, который нужно будет повторно ввести через установленное время, если дополнительно был установлен интервал работы. Для изменения настроек безопасности нужно ввести пароль администратора. В комплекте поставки есть карточка с уникальным универсальным паролем администратора. Если уж забыли текущий пароль администратора и потеряли карточку, то придется обращаться в сервисный центр Acer.

Измерения яркостных характеристик

Измерения светового потока, контрастности и равномерности освещения проводились по методике ANSI подробно описанной тут.

Результаты измерений для проектора Acer H7530D (если не указано обратное, то выбран профиль Яркий, включен Яркий цвет (BrilliantColor), выключен Динамичный черный, Температура цвета = 1 и включен режим низкой яркости):

Световой поток
   —1715 лм
   Отключен BrilliantColor620 лм
   Режим высокой яркости2125 лм
Равномерность+14%, -42%
Контрастность705:1

Максимальный световой поток немного выше паспортного значения в 2000 лм. Световая отдача по цвету (в терминологии Sony), она же цветовая яркость (Epson), она же Colour Light Output (в оригинале) в режиме высокой яркости равна 775 лм, в режиме низкой яркости — 620 лм. Равномерность освещенности белого поля не очень высокая, но яркость на экране плавно понижается в направлении от низа к верху, поэтому визуально неравномерность не очень заметна. Контрастность высокая, но, отметим, что это при включенном BrilliantColor. Также мы измерили контрастность, измеряя освещенность в центре экрана для белого и черного поля, т.н. контрастность full on/full off.

РежимКонтрастность full on/full off
1850:1
Отключен BrilliantColor670:1
Динамичный черный = ср.17000:1
Динамичный черный = выс.76800:1

Контрастность при включенном BrilliantColor высокая, а при использовании динамической регулировки яркости она даже больше заявленных 40000:1. В режимах Динамичный черный световой поток, по всей видимости, регулируется изменением яркости лампы (на темных сценах яркость уменьшается, на светлых — повышается до нормы). Ниже приведен график изменения освещенности при переключении с черного поля на белое:

Black-white

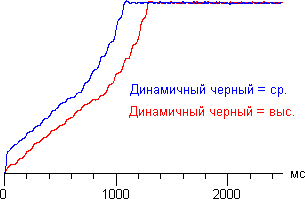

По вертикальной оси отложена яркость, по горизонтальной время в мс. Графики сглажены.

Видно, что полный диапазон отрабатывается чуть больше чем за секунду. Это не очень быстро, к тому же изменение яркости сопровождается заметным мерцанием картинки. В итоге режим Динамичный черный имеет небольшую практическую значимость.

Проектор оснащен светофильтром с шестью сегментами: широкие зеленый и красный, средние желтый и голубой (cyan), широкий синий и узкий пурпурный (magenta). За счет желтого, голубого и пурпурного сегмента и использования промежутков между сегментами повышается яркость белого поля при включении режима BrilliantColor (см. описание тут). Аналогично при включении режима BrilliantColor указанные сегменты участвуют в формировании соответствующих им и ряда других цветов. Ниже приведены графики освещенности зеленого, желтого и белого полей при отключенном и при включенном BrilliantColor:

DLP

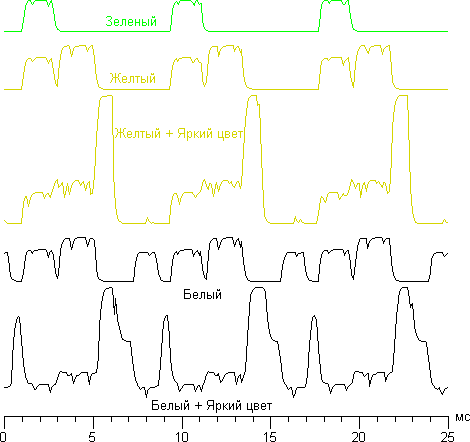

По вертикальной оси отложена яркость, по горизонтальной время в мс. Для наглядности все графики, кроме нижнего, сдвинуты вверх и выровнены по фазам. Вывод зеленого цвета (как и красного, и синего) при включении BrilliantColor никак не меняется, поэтому и график для него один.

Разумеется, увеличение яркости белого, желтого и других цветов относительно, например, чистых красного, зеленого и синего ухудшает цветовой баланс. При выключении режима BrilliantColor баланс выравнивается. Однако при этом сильно понижается освещенность белого поля, а освещенность черного поля практически не меняется, что приводит к значительному снижению контраста. Т.е. перед пользователем всегда стоит дилемма: высокая яркость и контраст или правильная цветопередача. Два спектра, полученные для белого поля, наглядно демонстрируют прирост яркости при включении BrilliantColor (при Температура цвета = 2):

DLP

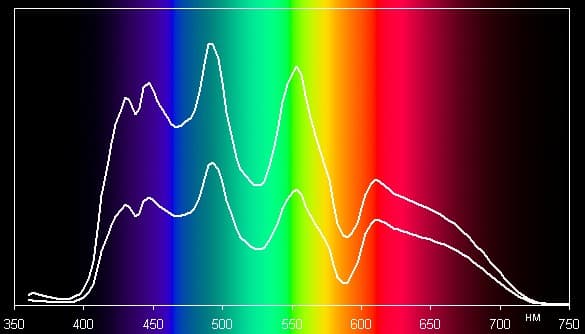

По вертикальной оси отложена яркость, по горизонтальной — длина волны. График, идущий выше, соответствует режиму BrilliantColor.

Вычитание спектров для желтого поля позволяет определить, что полоса пропускания желтого сегмента не является простой суперпозицией красного и зеленого сегментов. В желтом сегменте дополнительно утилизируется желто-оранжевая область спектра.

DLP

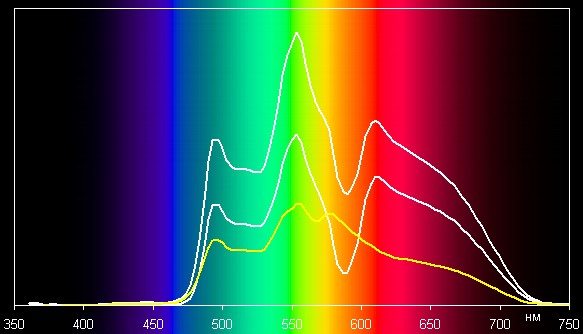

Спектры для желтого поля (белые линии). По вертикальной оси отложена яркость, по горизонтальной — длина волны. График, идущий выше, соответствует режиму BrilliantColor. График желтого цвета показывает разницу между этими спектрами.

Аналогичный вывод можно сделать и для голубого и пурпурного сегментов.

Судя по графикам яркости от времени, частота чередования сегментов составляет 120 Гц при кадровой развертке в 60 Гц, т.е. светофильтр имеет скорость 2x. Эффект «радуги» заметен. Как и во многих DLP-проекторах для формирования темных оттенков используется динамическое смешение цветов (дизеринг).

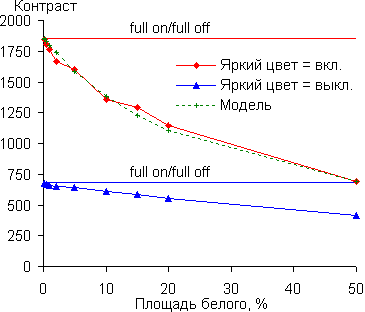

Для оценки реального контраста в кадре при различных площадях белых полей мы провели серию дополнительных измерений с использованием набора шаблонов. Подробности описаны в статье про Sony VPL-HW15. Результаты для двух серий измерений представлены на графиках ниже.

DLP

Видно, что по мере увеличения площади белого контрастность падает и приближается к аналогу ANSI, но первая точка (0,1% белого) близка к значению full on/full off. В режиме с правильной цветопередачей full on/full off контраст уменьшается примерно в 2,7 раза относительно режима с включенным BrilliantColor (Яркий цвет), а контрастность аналогичная ANSI уменьшается не так сильно — примерно в 1,6 раза. Простая модель (приведена в статье про Sony VPL-HW15) хорошо согласуется с полученными данными.

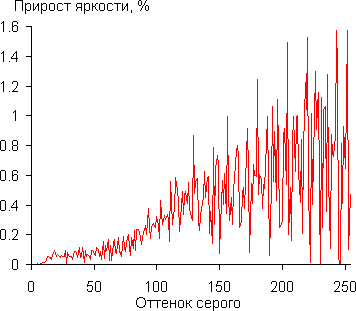

Для оценки характера роста яркости на шкале серого мы измерили яркость 256-ти оттенков серого (от 0, 0, 0 до 255, 255, 255). График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

DLP

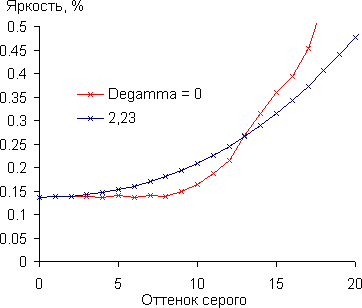

Тенденция роста прироста яркости сохраняется во всем диапазоне, но не всегда каждый следующий оттенок значимо ярче предыдущего, а несколько самых темных оттенков серого неотличимы от черного:

DLP

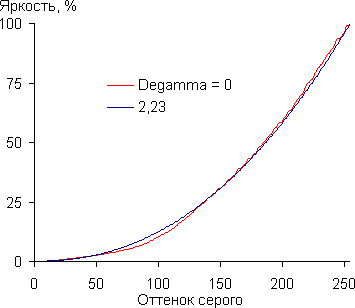

Аппроксимация полученной гамма-кривой дала значение показателя 2,23 (при Degamma = 0), что совсем немного выше стандартного значения 2,2. При этом реальная гамма-кривая во второй четверти диапазона идет немного ниже экспоненциальной функции:

Gamma

В режиме высокой яркости потребление электроэнергии составило 299 Вт, в режиме пониженной яркости — 250 Вт, в режиме ожидания — 0,7 Вт.

Звуковые характеристики

Внимание! Приведенные значения уровня звукового давления получены по нашей методике, и их нельзя напрямую сравнивать с паспортными данными проектора.

РежимУровень шума, дБАСубъективная оценка
Высокой яркости36,5Тихо
Пониженной яркости33Очень тихо

Для кинотеатрального проектора уровень шума в режиме с высокой яркостью лампы довольно высокий, но при пониженной яркости шум снижается до приемлемой величины. Встроенный динамик относительно громкий, но на большой громкости искажения звука существенные. Звук отключается в меню, там же регулируются громкость.

OSD

Тестирование видеотракта

VGA-подключение

При VGA-подключении поддерживается разрешение 1920 на 1080 пикселей при 60 Гц кадровой частоты. На шкале серого виден завал на 3-4 оттенка в светах и в тенях. Четкость высокая. Тонкие цветные линии толщиной в один пиксель выводятся без потери цветовой четкости.

DVI-подключение

Для тестирования DVI-подключения мы использовали кабель-переходник с DVI на HDMI. Проектор стабильно работает в самом правильном для него разрешении — 1920x1080 при 60 Гц. Качество изображения высокое, пиксели выводятся 1:1 (но для этого нужно выбрать режим Авто). Белое и черное поля воспринимаются равномерными. Бликов нет. Геометрия близка к идеальной. Шкала серого равномерно серая, ее цветовой оттенок определяется выбранной цветовой температурой. Тонкие цветные линии толщиной в один пиксель выводятся без потери цветовой четкости. Ширина цветной каймы на границах объектов, обусловленная наличием хроматических аберраций у объектива, не превышает 1/3 пикселя, да и то в углах.

HDMI-подключение

HDMI-подключение тестировалось при подключении к Blu-ray-плееру Sony BDP-S300 Blu-ray-плееру Sony BDP-S300. Поддерживаются режимы 480i, 480p, 576i, 576p, 720p, 1080i и 1080p@24/50/60 Гц. Картинка четкая, цвета при отключенном BrilliantColor правильные, оверскана нет (при выборе режима Авто), есть реальная поддержка режима 1080p при 24 кадр/с. Слабые градации оттенков в тенях и на светлых участках изображения хорошо различаются (завал в тенях не выходит за безопасные границы). Яркостная и цветовая четкости всегда очень высокие.

Работа с источником композитного и компонентного видеосигнала

Четкость изображения хорошая. Так как при компонентном подключении в режимах 720p и 1080i всегда включен небольшой оверскан, то четкость картинки в этих режимах немного ниже возможной. Тестовые таблицы с градиентами цветов и со шкалой серого не выявили каких-либо артефактов изображения. Слабые градации оттенков в тенях и на светлых участках изображения хорошо различаются (завал в тенях не выходит за безопасные границы). Цветовой баланс правильный (при отключенном BrilliantColor).

Функции обработки видеосигнала

В случае чересстрочных сигналов проектор пытается правильно составить кадр из смежных полей. Проектор с переменным успехом справился как с нашими тестовыми фрагментами с двигающимися мирами (преобразование 2-2 для PAL 25 кадр/с и NTSC 30 кадр/с), так и с рядом тестовых фрагментов с диска HQV (кадры восстанавливались только для NTSC с чередованием полей 3-2 при 24 кадр/с исходно). В тесте с диска BD HQV и сигнала 1080i для неменяющихся участков также выполнялся правильный деинтерлейсинг.

Функция подавления видеошумов хорошо подавляет зернистую рябь, и даже на максимальном уровне фильтрации за двигающимися объектами нет заметного хвоста из неубранного шума. Видеопроцессор проектора на неподвижных объектах почти полностью устраняет характерные цветовые артефакты при композитном подключении. При масштабировании из низких разрешений выполняется некоторое сглаживание границ объектов.

Определение задержки вывода

Задержка вывода изображения относительно ЭЛТ-монитора составила около 21 мс при VGA-подключении и 17 мс при HDMI(DVI)-подключении. Эти задержки практически не ощутимы.

Оценка качества цветопередачи

Для оценки качества цветопередачи использовали спектрофотометр X-Rite ColorMunki Design и комплект программ Argyll CMS (1.1.0 RC3). Отметим, что на момент тестирования данного проектора методика оценки качества цветопередачи еще только отрабатывалась.

Немного упрощая, выделим два основных параметра, по которым можно оценить качество цветопередачи (оставив в стороне яркостный баланс): близость цветовой температуры на всех участках шкалы серого к целевой и соответствие цветового охвата заданному. Целевыми параметрами мы выбрали цветовую температуру в 6500 К по абсолютно черному телу и цветовой охват sRGB (соответствует HDTV). Если цветопередача устройства отвечает этим требованиям и цвета в нем формируются по аддитивной схеме с использованием красного, зеленого и синего цветов то, скорее всего, и все другие допустимые цвета отображаются правильно.

Если не прибегать к дополнительной коррекции, то отключение BrilliantColor (Яркий цвет) и выбор Температура цвета = 2 привели к наилучшим результатам:

Color

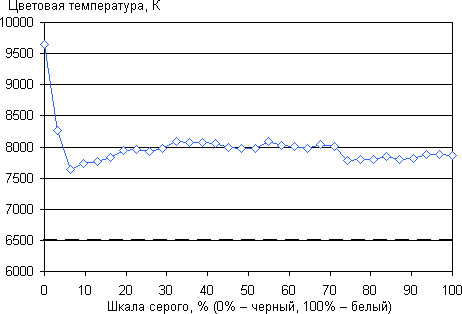

Видно, что цветовая температура выше целевой, но в пределах шкалы серого меняется несильно, а отклонение от спектра абсолютно черного тела незначительно (параметр дельта E меньше 10):

Color

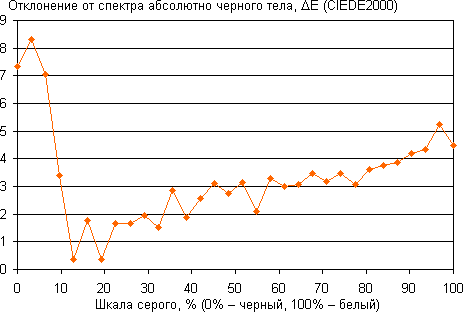

Два-три самых темных оттенка на шкале серого выбиваются в худшую сторону, но и точность измерения для них невысокая, и цветопередача самых близких к черному оттенков имеет меньшую значимость. График ниже показывает баланс по основным цветам:

Color

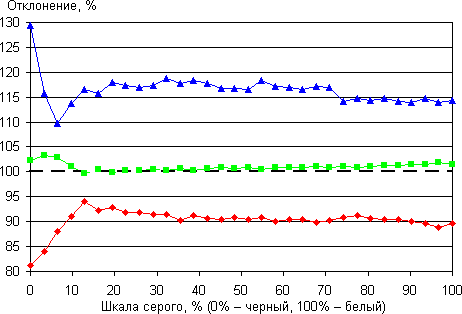

Видно, что нужно немного уменьшить интенсивность синего и увеличить интенсивность красного цветов. Скорее всего, это удастся сделать настройками проектора, но калибровка на данном этапе не являлась нашей целью.

Цветовой охват совсем немного отличается от sRGB и не меняется при включении/отключении BrilliantColor:

Color

Кстати, можно сделать вывод, что если при калибровке этого DLP-проектора или любого другого с функцией BrilliantColor или прозрачным сегментом в светофильтре оценивать только вывод шкалы серого и цветовые координаты основных цветов без учета яркости цветов, то можно получить формально отличное качество цветопередачи, упустив дисбаланс яркости между основными цветами, дополнительными и белым полем.

Выводы

Несмотря на явное позиционирование в сегмент домашней видеотехники, проектор Acer H7530D получился скорее универсальным, пригодным для показа презентаций и просмотра фильмов. Основным параметром, переключающим проектор между двумя этими ипостасями, является BrilliantColor (или Яркий цвет в русском варианте меню). Если он включен, то проектор светит ярко, но основные цвета тусклые, если он выключен, то яркость невысокая, но достаточная для домашнего кино, зато баланс цветов приходит в норму. Жалко, что при этом и контрастность снижается.

Достоинства:

  • Хорошая цветопередача (при отключенном BrilliantColor)
  • Высокая четкость изображения
  • Тихая работа
  • Хорошая локализация для России

Недостатки:

  • У пульта нет подсветки
  • Невысокая цветовая яркость


Экран Draper Ultimate Folding Screen 62"x83" предоставлен компанией CTC CAPITAL
Blu-ray-плеер Sony BDP-S300 предоставлен компанией SONY Electronics







2 февраля 2010 Г.
