Мультимедийный DLP-проектор
InFocus IN35W


Проектор входит в группу моделей IN35, IN37, IN35W, основное предназначение которых – это проведение мобильных презентаций. Однако, внешне и, как выяснилось после проведения всех тестов, по функциональности IN35W очень схож с протестированным незадолго до него проектом InFocus X8. Поэтому описательная часть в основном не является оригинальной. Чтобы сохранить привычный объем новизны мы дополнили статью обсуждением технологии BrilliantColor от компании Texas Instruments.

Часть 1. Проектор.

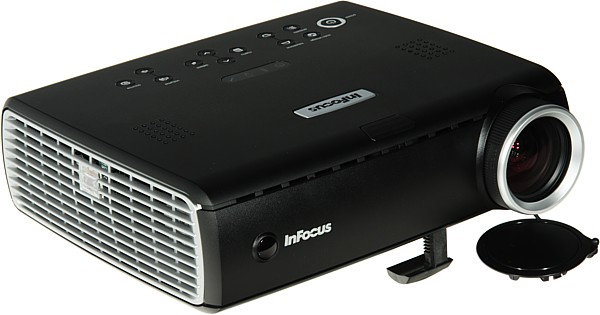

Projector, general view

Характеристики и цена

Вынесены на отдельную страницу.

Внешний вид

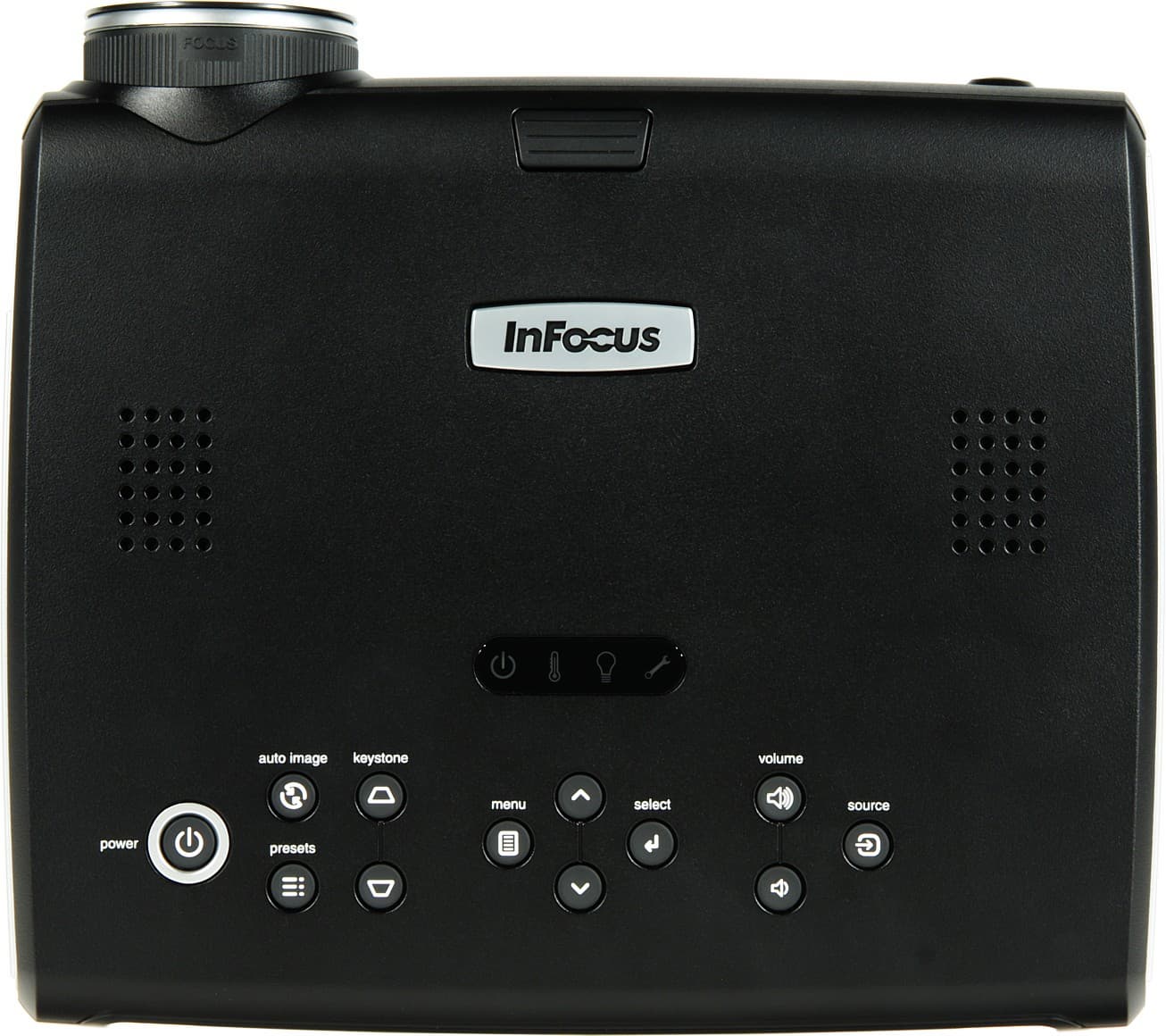

Корпус проектора изготовлен из немаркого пластика с матово-черным и серебристым покрытием, устойчивым к появлению царапин. На верхней панели находятся кнопка высвобождения передней ножки, логотип, две решетки (одна декоративная, под второй – динамик), индикаторы состояния и кнопки управления.

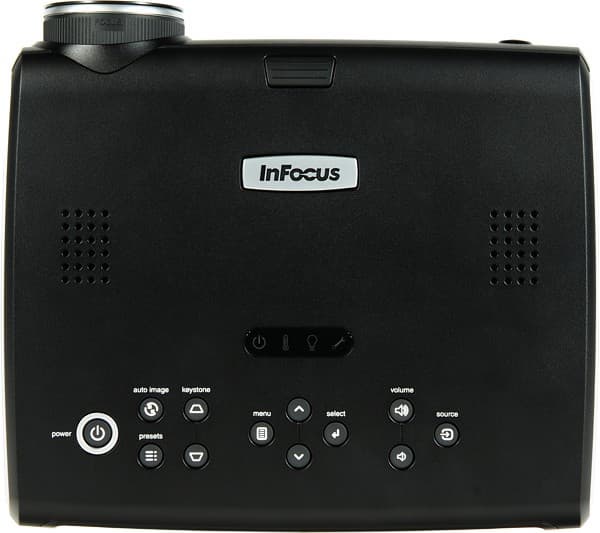

Top

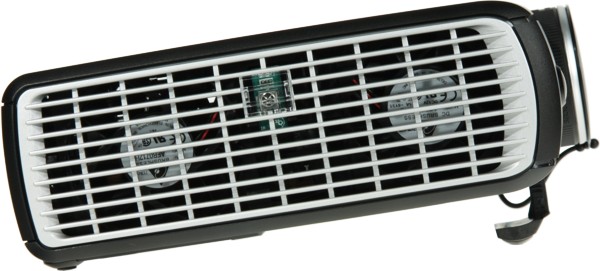

Кнопки имеют не очень яркую подсветку оранжевого цвета. На левом и на правом боках – вентиляционные решетки.

Right

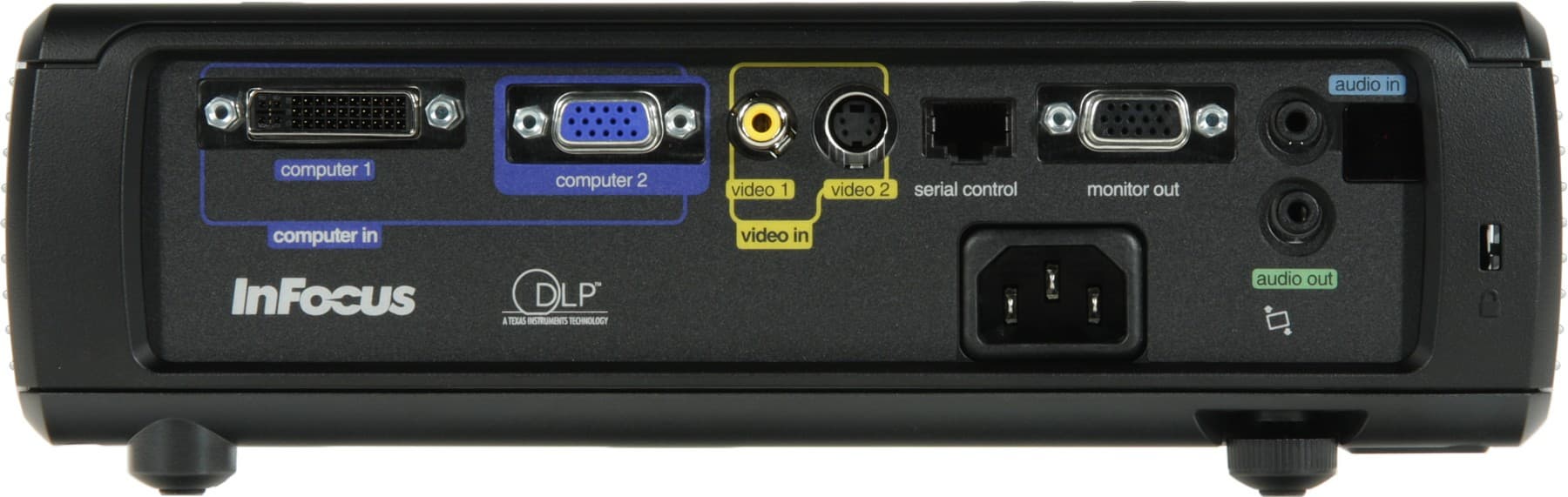

Все электрические разъемы расположены в глубокой нише на задней панели.

Rear panel

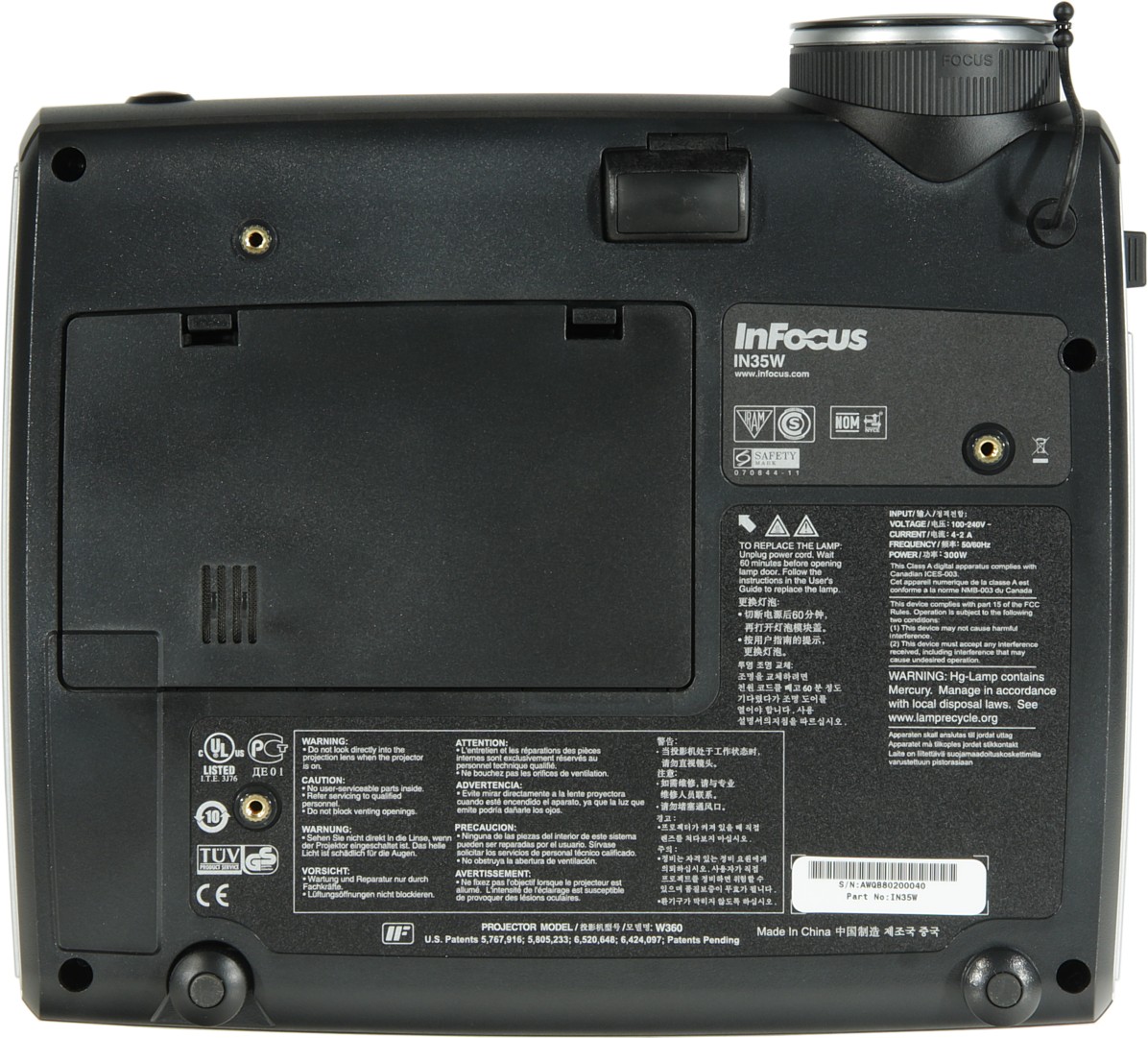

Есть разъем для замка Кенсингтона. ИК-приемников 4: по бокам, спереди и сзади. Для крепления потолочного кронштейна в днище проектора вделаны 3 металлические втулки с резьбой.

Bottom

Крышка лампового отсека – на днище. Передняя ножка с зубчатой рейкой позволяет немного приподнять переднюю часть проектора, а правая задняя ножка, выкручивающаяся из корпуса, – устранять небольшой перекос. Защитную крышку объектива, чтобы не потерялась, можно прикрепить к корпусу с помощью резинового поводка. Объектив выступает за габариты корпуса, но кроме объектива проектор практически не имеет выступающих частей. Хранить и переносить проектор можно в комплектной сумке со средней степенью защиты. Сумка имеет основное отделение, карман для аксессуаров, клапан на липучке и ленточную капроновую ручку.

Пульт

Remote control

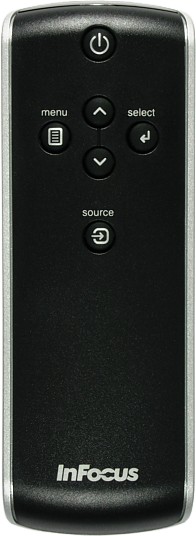

Пульт относительно небольшой, в руке лежит удобно, имеет всего 4 кнопки без подсветки, в которых не запутаешься. Если проектор подключить по USB к компьютеру, то кнопками-стрелками можно будет дистанционно перелистывать слайды презентации. Эту функцию мы не проверяли, так как не было кабеля-переходника с M1-DA на USB + VGA (DVI). При необходимости можно докупить полнофункциональный пульт ДУ HW-COMMANDER.

Коммутация

Проектор оснащен стандартными видеовходами – композитным, S-Video и VGA, – а также проприетарным разъемом M1-DA, принимающим цифровые HDMI- и DVI-, и аналоговые VGA- и компонентные сигналы. Стандартный комплект поставки включает в себя кабель-переходник с M1-DA на USB + VGA. Заявлена поддержка HDCP и возможность подключения к источникам с HDMI-интерфейсом при помощи опционального переходника с M1-DA на HDMI. Один на все видеовходы разъем 3,5 мм миниджек audio in работает как аудиовход. Для передачи видеосигналов с VGA-входа на внешний монитор предназначен VGA-разъем серого цвета, а внешняя звуковая система подключается к разъему 3,5 мм миниджек audio out. К проектору можно подключить адаптер LiteShow II для беспроводной передачи данных.

Видеовходы по циклу перебираются кнопкой source на пульте и на корпусе проектора. Есть функция автопоиска активного подключения. На странице Источники вкл. экранного меню пользователь отмечает, какие типы источников перебираются кнопкой source и автопоиском.

Интерфейс RS232 (разъем RJ45) позволяет дистанционно по проводам управлять проектором. За подробностями отсылают на сайт производителя.

Меню

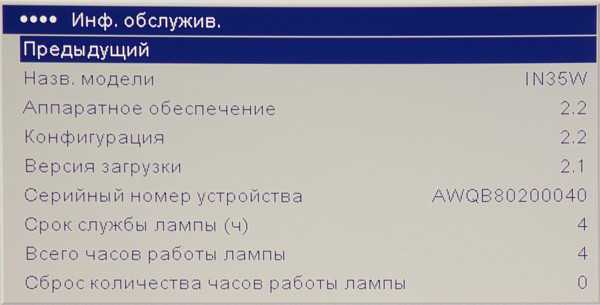

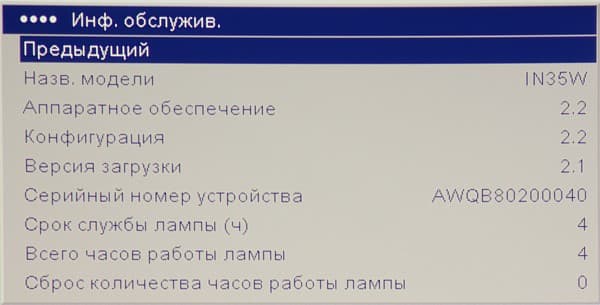

OSD

Меню традиционно для InFocus сложное и неоправданно многоуровневое. Шрифт удобочитаемый, но линии символов имеют толщину в 1 пиксель, поэтому буковки выглядят слишком мелкими. Навигация удобная, но требует привычки. При изменении параметров, влияющих на изображение, страница с настройками остается на экране, что затрудняет оценку происходящих изменений. Есть русская версия меню, русификация хорошая.

Управление проекцией

Lens

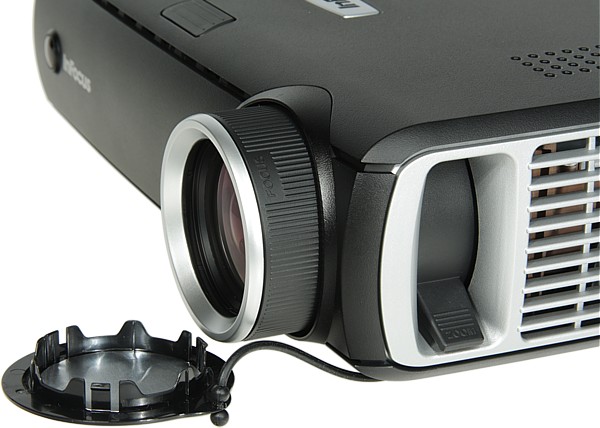

Фокусировка изображения на экране производится вращением ребристого кольца на объективе, а регулировка увеличения – рычажком сбоку. Есть цифровая коррекция вертикальных и горизонтальных трапецеидальных искажений (+/- 30 градусов). Функции стоп-кадра и временного выключения проекции, доступны только при использовании опционального пульта ДУ с кнопкой custom.

Режимов геометрической трансформации 4: Собств. – отключена интерполяция к разрешению матрицы, 16:9 – подходит для просмотра анаморфированных фильмов, но сверху и снизу будут тонкие черные полоски, 16:10 – изображение занимает всю область проекции, и 4:3 – подойдет для просмотра фильмов в формате 4:3.

Для устранения помех на границах изображения можно включить обрезку краев по периметру за счет небольшого увеличения (при этом часть изображения уйдет за область проекции).

В меню выбирается тип проекции (фронтальная / на просвет, обычное / потолочное крепление). Проектор длиннофокусный, поэтому при фронтальном проецировании его нужно размещать за зрителями.

Настройка изображения

Пользователь может отрегулировать контрастность, яркость, насыщенность, оттенок (для NTSC-сигнала), краевую резкость (5 уровней), цветовую температуру (профили – Холодный, Теплый, Самый теплый и Яркий, т.е. без коррекции), а также яркость и контрастность красного, зеленого и синего цветов по отдельности. На яркость белых участков и цветовой баланс в целом влияют настройки на странице BrilliantColor. Поставив галочку напротив пункта Малая мощн., можно несколько уменьшить яркость, а заодно и шум от системы охлаждения.

Есть предустановленные профили с наборами настроек, еще 3 набора настроек можно сохранить в пользовательских профилях. Кроме того, для каждого видеовхода автоматически сохраняются свои настройки.

Дополнительные возможности

Для исключения несанкционированного использования служит защита паролем доступа к проектору – комбинация из 5-ти нажатий на навигационные кнопки. Универсальный пароль можно получить на сайте компании-производителя. Включение функции Авт. Питание заставит проектор при подаче питания сразу переходить в рабочий режим, минуя дежурный. Функция Экон. Энергии обеспечит отключение лампы через 20 минут отсутствия сигнала, а еще через 10 мин отключит проектор совсем. Если компьютер подключен по USB к проектору, то активация функции Отключение заставки ПК предотвратит переход компьютера в спящие режим. Для диагностики и настройки изображения на экран можно вывести несколько тестовых изображений (только при наличии опционального пульта с кнопкой custom).

Измерение яркостных характеристик

Измерение светового потока, контрастности и равномерности освещения проводились по методике ANSI подробно описанной тут.

Результаты измерений для проектора InFocus IN35W (если не указано иное, то включен режим высокой яркости, Цвет. Температура = Яркий., включена опция Яркий Look, а Больше белого = 100):

Световой поток
   — 2510 лм
   Режим пониженной яркости 1760 лм
   Включена опция Нормальный Look 1790 лм
   Больше белого = 50 1790 лм
   Больше белого = 0 1060 лм
   Цвет. Температура = Самый теплый 1955 лм
   Цвет. Температура = Теплый 1690 лм
   Цвет. Температура = Холодный 1725 лм
Равномерность +25%, -24%
Контрастность 635:1

Максимальный световой поток соответствует паспортным данным. Любая коррекция его существенно снижает. Равномерность освещенности хорошая, а контрастность очень высокая. Контрастность, определенная методом Full On/Full Off (отношение освещенности белого поля в центре экрана к освещенности черного поля), равна 1290:1, что, в принципе, близко к заявленной 1400:1.

Акустические характеристики

Шум от системы вентиляции весьма заметный, но в режиме пониженной яркости он снижается до приемлемой величины.

Внимание! Приведенные значения уровня звукового давления получены по нашей методике и их нельзя напрямую сравнивать с паспортными данными проектора.

Режим Уровень шума, дБА Субъективная оценка
высокой яркости 42 Умеренно громко
пониженной яркости 38 Тихо

Встроенный динамик довольно тихий, на небольшой громкости искажения звука умеренные. При включении проектор издает мелодичный звук, при выключении тоже, но именно сразу после подтверждения выключения, а не после того, как вентиляторы охладили лампу до безопасной температуры. Эти звуковые сигналы можно отключить.

VGA-подключение

Тестирование проводилось в основном при разрешении VGA-сигнала в 1280 на 800 пикселей и вертикальной частоте обновления в 60 Гц. Картинку с разрешением, отличающимся от 1280 на 800, проектор интерполирует качественно и без артефактов. Результат работы функции автоподстройки под параметры VGA-сигнала в случае удобных изображений не требует ручной коррекции. Белое и черное поля выглядят равномерными и не содержат цветовых примесей. Бликов на черном поле нет. Геометрия идеальная, но наблюдается незначительная локальная расфокусировка. Ширина цветной каймы на границах объектов, обусловленная наличием хроматических аберраций у объектива, даже в углах не превышает 1/3 пикселя. Сетки пикселей воспроизводятся четко и без артефактов. На шкале серого оттенки различимы в диапазоне 0-255 с шагом через 1, вариация цветовой примеси на шкале серого незначительная. При уменьшении параметра Больше белого (вплоть до 0) цвета становятся яркими, правильными и насыщенными, но яркость белых полей уменьшается.

Анализ зависимостей яркости от времени показал, что частота чередования цветов составляет 120 Гц (при входном сигнале с 60 Гц вертикальной частоты). Эффект радуги, разумеется, присутствует. Заявлено, что в проекторе установлен шестицветный светофильтр RGBYCW, в котором присутствуют красный, зеленый, синий, прозрачный, сине-зеленый (cyan) и желтый сегменты. Действительно, желтый цвет даже при Больше белого = 100 на фоне белых участков остается насыщенным, чего не скажешь про сине-зеленый цвет. Анализ развертки яркости по времени также не выявил присутствия отдельного сине-зеленого сегмента. Возможно, в проекторе на самом деле используется пятисегментный светофильтр. При Больше белого = 100 по возможности используются промежутки между сегментами светофильтра, а в формировании белых областей участвует прозрачный сегмент.

DVI/HDMI-подключение

Не тестировалось, так как не было кабеля-переходника с M1-DA на DVI.

Работа с источником композитного и компонентного видеосигнала

Тестирование проводилось при подключении к Blu-ray-плееру Samsung BD-P1400.

Яркостная четкость (ТВЛ)
композитный более 540 Отлично
S-Video более 540 Отлично
компонентный (480i/p, 576i/p) более 540 Отлично
компонентный (720p) более 720 Отлично
Цветовая четкость (ТВЛ)
композитный 100 Хорошо
S-Video 100 Средне
компонентный (480i/p, 576i/p) более 270 Отлично
компонентный (720p) более 360 Отлично

При S-Video и композитном подключении иногда неправильно детектировались уровни белого и черного, и при обоих видах подключения цветовая четкость была ниже возможностей этих интерфейсов. К компонентному видеовходу нет никаких претензий – четкость изображения высокая, различаются все оттенки, артефактов нет. В режиме 720p пиксели выводятся 1:1. Интерполяция из режима 1080i работает хорошо. Микроконтраст при аналоговом компонентном подключении чуть ниже, чем при цифровом.

В случае чересстрочных сигналов 480i и 576i функция деинтерлейсинга всегда правильно обрабатывает неподвижные объекты и иногда – объекты в движении. В частности в тесте HQV кадры правильно восстановились в случае смешения полей 3-2 при изначальных 24 кадрах в секунду. В очень сложных случаях изредка мелькает характерная «расческа» по краям двигающихся объектов.

Выводы

В общем, можно констатировать факт, что проектор InFocus IN35W, кроме позиционирования, отличается от X8 только чуть большей яркостью (у нас получилось, что всего на 230 лм) и комплектацией (к IN35W прилагается кабель-переходник с M1-DA на USB + VGA, к X8 – переходник с M1-DA на HDMI). Таким образом, если Вы планируете применять проектор в основном для проведения мобильных презентаций, то из этой парочки лучше остановиться на InFocus IN35W, хотя бы потому, что при использовании USB-интерфейса можно будет слайды дистанционно перелистывать. Если в Ваши намерения входит интенсивная эксплуатация проектора в качестве демонстратора фильмов, то, возможно, рациональнее будет приобрести X8, к которому не придется докупать переходник на HDMI.

Достоинства:

  • Небольшие габариты и вес
  • Хорошее качество изображения
  • Поддержка HDCP и HDMI-подключения (с адаптером)
  • Приятный дизайн
  • Есть функция дистанционного перелистывания слайдов
  • Русифицированное меню

Недостатки:

  • Сложное меню
  • Проприетарный разъем M1-DA

Часть 2. Технология BrilliantColor.

Компании Texas Instruments решила поспособствовать продвижению DLP-проекторов с одним чипом, для чего разработала технологию BrilliantColor. Видимо, прогресс технологии 3LCD, конкурирующей с DLP, не остался незамеченным. Разумеется, все производители DLP-проекторов воспользовались шансом привлечь внимание к своей продукции, присовокупив к списку достоинств еще один красивый термин. В чем же заключается суть BrilliantColor?

Узнать об этом можно из доступного в сети документа 168_BrilliantColor_white_paper.pdf

Утверждается, что у BrilliantColor два основных преимущества: повышенная яркость и расширенный цветовой охват. Достигается это двумя способами, рассмотрим каждый из них в отдельности.

1. Способ первый. Добавление новых цветовых сегментов в цветовое колесо.

Напомним, как собственно формируется изображение при использовании одночипового DLP-проектора. Ключевым элементом DLP является матрица микроскопических зеркал – DMD-элементов (Deformable Mirror Devices – деформируемые зеркальные устройства) из алюминиевого сплава, обладающего очень высоким коэффициентом отражения. Под действием электрического поля подложка с зеркалом меняет своё положение, изменяя таким образом угол наклона зеркала. Фактически зеркало может принимать только два положения. В одном свет от лампы через светофильтр и объектив попадает на экран, в другом отраженный свет поглощается специальным светопоглотителем. Чем больший период времени свет от одного элемента падает на экран, тем ярче кажется соответствующая ему точка на экране. Частота переключения положения зеркала составляет сотни килогерц, поэтому мелькание изображения совершенно не заметно для человеческого глаза. Чтобы получить цветное изображение приходится прибегать к синтезу всех оттенков из трех основных цветов: красного, синего и зеленого. В одноматричных DLP-проекторах между источником света и матрицей помещается вращающийся диск с цветными светофильтрами – синим, зеленым и красным. Изображение формируется поочередно каждым из основных цветов, а зрительная система человека синтезирует обычное полноцветное изображение.

DLP

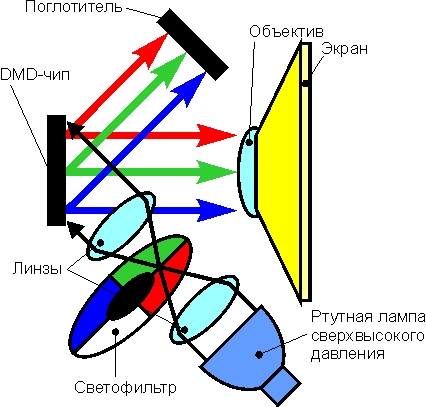

Схема оптической системы DLP-проектора.

В Texas Instruments заметили, что в случае цветового колеса с тремя фильтрами часть в спектре излучения лампы не используется. Для повышения эффективности светофильтра предлагается добавить сине-зеленый и желтый сегменты.

DLP   ->   DLP

Эти дополнительные сегменты могут участвовать в формировании белого поля, что увеличит яркость последнего. Также при этом может быть расширен цветовой охват в сторону желтого и сине-зеленого цветов. Однако яркость красного, зеленого и синего цветов относительно яркости белого поля уменьшится, так как площадь соответствующих сегментов по сравнению с трехсегментным светофильтром также уменьшится. В итоге цветопередача только ухудшится, так как яркость цветного изображения уменьшится, и на фоне возросшей яркости белого поля цветные участки изображения будут казаться тусклыми и ненасыщенными. Аналогичный вывод можно сделать и в том случае, когда к четырехсегментному цветовому колесу с прозрачным сегментом, используемому обычно в презентационных проекторах, согласно технологии BrilliantColor добавляют сине-зеленый и желтый сегменты.

DLP   ->   DLP

Да, относительно яркости белого поля яркость желтого и сине-зеленого цветов возрастет, но яркость красного, синего и зеленого уменьшится, эти цвета станут еще более тусклыми. Собственно все это хорошо видно при демонстрации картинки одночиповых DLP-проекторов, в которых используется BrilliantColor в варианте дополнительных сегментов в колесе. Никакого значимого прогресса в цветопередаче нет, в худшем случае она ухудшается.

2. Способ второй. Использование стыков между сегментами.

Судя по всему, до BrilliantColor в момент прохождения стыка между сегментами цветового колеса при формировании цветного фрагмента (не белого поля) DMD-чип выключал проекцию на экран. Однако этот процесс может быть настроен таким способом, чтобы стык между сегментами работал как дополнительный светофильтр. В результате яркость изображения, а значит и к.п.д. проектора несколько возрастут. Как вариант яркость можно оставить неизменной, но увеличить насыщенность цветов светофильтра, увеличив тем самым цветовой охват. В целом, использование стыков между сегментами можно только приветствовать.

В качестве дополнения к изложенным изменениям в оптике, технология BrilliantColor предполагает использование арифметики с плавающей запятой, что позволяет увеличить точность цветопередачи и добиться отображения более 200 триллионов оттенков. Также отмечается, что BrilliantColor – это очень гибкая технология, и каждый производитель проекторов может настроить ее в соответствии со своими требованиями.

Вывод

Подводя итог, можно утверждать, что технология BrilliantColor имеет как чисто маркетинговый потенциал, используемый для привлечения внимания и денег покупателей, так полезную для конечного потребителя составляющую. Баланс определяет производитель проекторов.



Благодарим компанию «Русский Стиль»
за предоставленный на тестирование проектор InFocus IN35W
