Мультимедийный DLP-проектор
InFocus X8


Первая модель серии X — InFocus X1 — зачастую приобреталась для использования в домашнем кинотеатре. Определяющим фактором была относительно невысокая цена, в то время как ни разрешение и формат матрицы, ни качество цветопередачи не были аргументами «за» в случае просмотра фильмов. Тем не менее, компания InFocus тенденцию уловила — новый относительно недорогой проектор InFocus X8 оснащен матрицей формата 16:10 с разрешением 1280×800, поддерживает HDMI-подключение (через переходник), а примененная в нем технология BrilliantColor должна способствовать улучшению цветопередачи, при этом X8 позиционируется если и не как стопроцентно кинотеатральный проектор, то точно как универсальный, пригодный для проведения презентаций и просмотра фильмов.

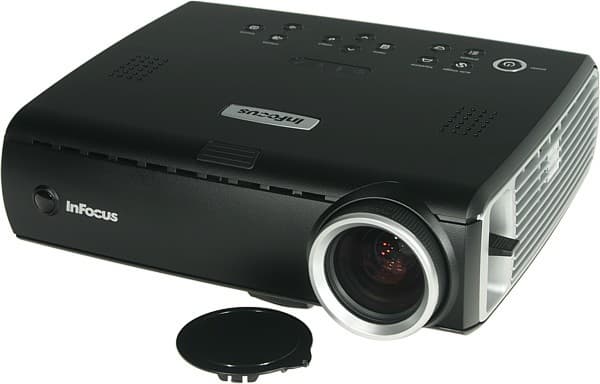

Projector, general view

Характеристики и цена

Вынесены на отдельную страницу.

Внешний вид

Дизайн проектора InFocus X8 типичен для презентационных моделей данного производителя. Корпус проектора изготовлен из немаркого пластика с матово-черным и серебристым покрытием, по виду устойчивым к появлению царапин. На верхней панели находятся: кнопка высвобождения передней ножки, логотип, две решетки (одна декоративная, под второй — динамик), индикаторы состояния и кнопки управления.

Buttons

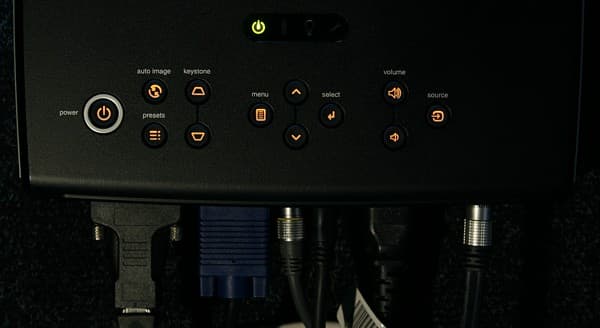

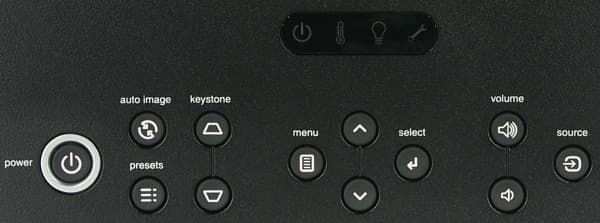

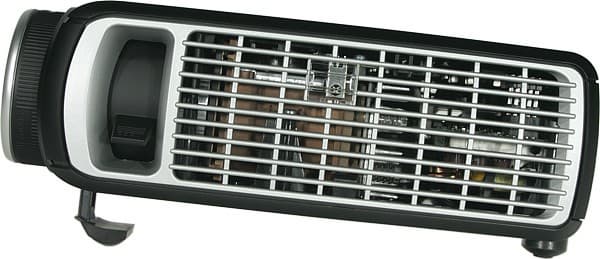

Кнопки имеют не очень яркую подсветку оранжевого цвета. На левом и на правом боках — вентиляционные решетки.

Left

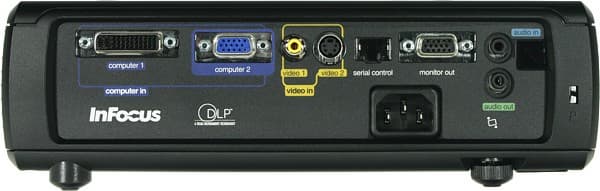

Все электрические разъемы расположены в глубокой нише на задней панели.

Rear panel

Есть разъем для замка Кенсингтона. ИК-приемников четыре: по бокам, спереди и сзади. Для крепления потолочного кронштейна в днище проектора вделаны три металлические втулки с резьбой. Крышка лампового отсека — на днище. Передняя ножка с зубчатой рейкой позволяет немного приподнять переднюю часть проектора, а правая задняя ножка, выкручивающаяся из корпуса, — устранять небольшой перекос.

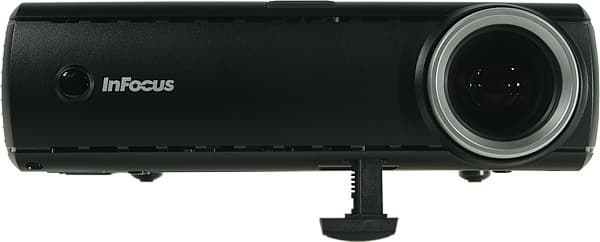

Front

Защитную крышку объектива, чтобы не потерялась, можно прикрепить к корпусу с помощью резинового поводка. Объектив выступает за габариты корпуса, но кроме объектива проектор практически не имеет выступающих частей. Хранить и переносить проектор можно в комплектной сумке со средней степенью защиты.

Bag

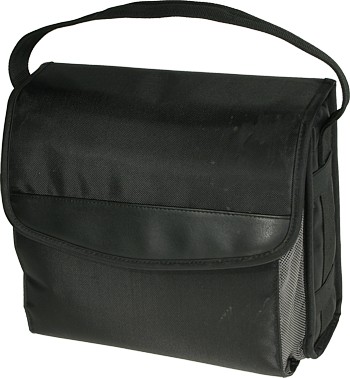

Сумка имеет основное отделение, карман для аксессуаров, клапан на липучке и ленточную капроновую ручку.

Bag

Пульт

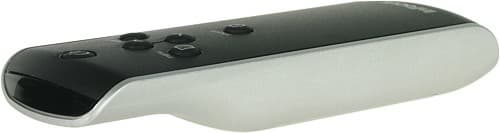

Remote control

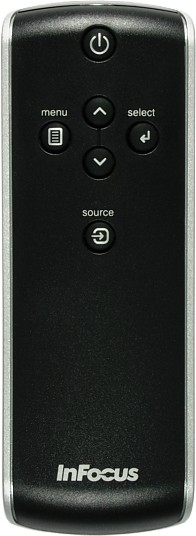

Пульт относительно небольшой, в руке лежит удобно, имеет всего четыре кнопки без подсветки, в которых не запутаешься. Идеология проста: хочешь что-то изменить — воспользуйся меню.

Remote control

Если проектор подключить по USB к компьютеру, то кнопками-стрелками можно будет дистанционно перелистывать слайды презентации. Эту функцию не проверяли, так как не было кабеля-переходника с M1-DA на USB + VGA (DVI).

Коммутация

Проектор оснащен стандартными видеовходами — композитным, S-Video и VGA, — а также проприетарным разъемом M1-DA, принимающим цифровые HDMI- и DVI-, и аналоговые VGA- и компонентные сигналы. Стандартный комплект поставки включает в себя кабель-переходник с M1-DA на USB + VGA, но в России к проектору, видимо, будет прилагаться не он, о переходник с M1-DA на HDMI. По крайней мере, мы получили именно такой комплект. Для цифровых подключений поддерживается HDCP. Один на все видеовходы разъем 3,5 мм миниджек audio in работает как аудиовход. Для передачи видеосигналов с VGA-входа на внешний монитор предназначен VGA-разъем серого цвета, а внешняя звуковая система подключается к разъему 3,5 мм миниджек audio out.

Видеовходы по циклу перебираются кнопкой source на пульте и на корпусе проектора. Есть функция автопоиска активного подключения. На странице Источники вкл. экранного меню пользователь отмечает, какие типы источников перебираются кнопкой source и автопоиском.

Интерфейс RS232 (разъем RJ45) позволяет дистанционно по проводам управлять проектором. За подробностями отсылают на сайт производителя.

Меню

OSD

Меню, традиционно для InFocus, сложное и неоправданно многоуровневое. Шрифт удобочитаемый, но линии символов имеют толщину в один пиксель, поэтому буковки выглядят слишком мелкими. Навигация удобная, но требует привычки — сначала не хватает возможности быстро вернуться на предыдущий уровень. При изменении параметров, влияющих на изображение, страница с настройками остается на экране, что затрудняет оценку происходящих изменений. Есть русская версия меню, русификация хорошая.

Управление проекцией

Фокусировка изображения на экране производится вращением ребристого кольца на объективе, а регулировка увеличения — рычажком сбоку. Есть цифровая коррекция вертикальных и горизонтальных трапецеидальных искажений. Функции стоп-кадра и временного выключения проекции, доступны только при использовании опционального пульта ДУ с кнопкой custom.

Режимов геометрической трансформации 4: Собств. — отключена интерполяция к разрешению матрицы, 16:9 — подходит для просмотра анаморфированных фильмов, но сверху и снизу будут тонкие черные полоски, 16:10 — изображение занимает всю область проекции, и 4:3 — подойдет для просмотра фильмов в формате 4:3.

OSD

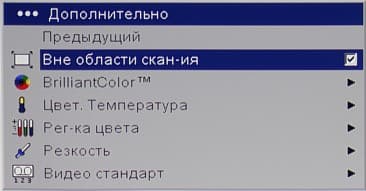

Для устранения помех на границах изображения можно включить обрезку краев по периметру за счет небольшого увеличения (при этом часть изображения уйдет за область проекции).

OSD

В меню выбирается тип проекции (фронтальная / на просвет, обычное / потолочное крепление). Проектор длиннофокусный, поэтому при фронтальном проецировании его нужно размещать за зрителями.

Настройка изображения

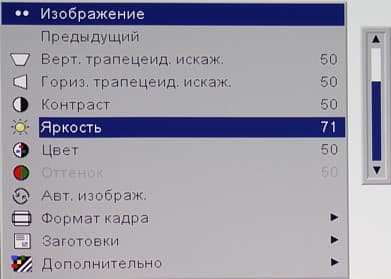

Пользователь может отрегулировать контрастность, яркость, насыщенность, оттенок (для NTSC-сигнала), краевую резкость (пять уровней), цветовую температуру (профили — Холодный, Теплый, Самый теплый и Яркий, то есть без коррекции), а также яркость и контрастность красного, зеленого и синего цветов по отдельности.

OSD

OSD

На яркость белых участков и цветовой баланс в целом влияют настройки на странице BrilliantColor.

OSD

Поставив галочку напротив пункта Малая мощн., можно несколько уменьшить яркость, а заодно и шум от системы охлаждения.

OSD

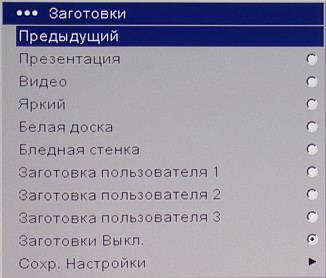

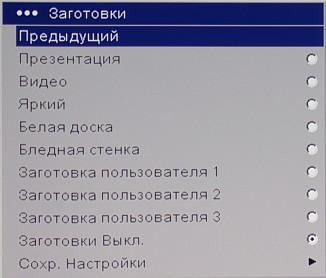

Есть предустановленные профили с наборами настроек, еще три набора настроек можно сохранить в пользовательских профилях.

OSD

Кроме того, для каждого видеовхода автоматически сохраняются свои настройки.

Дополнительные возможности

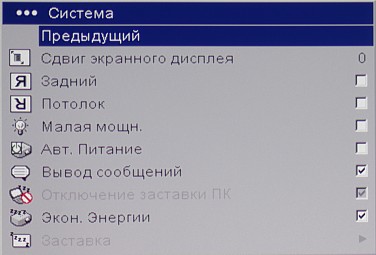

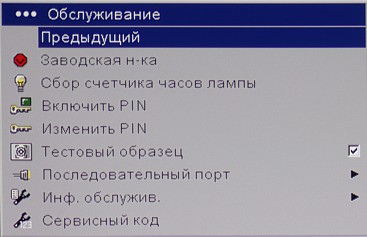

Для исключения несанкционированного использования служит защита паролем (PIN-ом) доступа к проектору — комбинация из пяти нажатий на навигационные кнопки.

OSD

Универсальный пароль можно получить на сайте компании-производителя www.infocus.com/service после регистрации. Включение функции Авт. Питание заставит проектор при подаче питания сразу переходить в рабочий режим, минуя дежурный. Функция Экон. Энергии обеспечит отключение лампы через 20 минут отсутствия сигнала, а еще через 10 мин отключит проектор совсем. Если компьютер подключен по USB к проектору, то активация функции Отключение заставки ПК предотвратит переход компьютера в спящие режим. Для диагностики и настройки изображения на экран можно вывести несколько тестовых изображений (только при наличии опционального пульта с кнопкой custom).

Измерение яркостных характеристик

Измерения светового потока, контрастности и равномерности освещения проводились по методике ANSI, подробно описанной тут.

Результаты измерений для проектора InFocus X8 (если не указано иное, то включен режим высокой яркости, Цвет. Температура = Собств., включена опция Яркий Look, а Больше белого = 100):

Световой поток
   — 2280 лм
   Режим пониженной яркости 1590 лм
   Включена опция Нормальный Look 1590 лм
   Больше белого = 50 1590 лм
   Больше белого = 0 940 лм
   Цвет. Температура = Самый теплый 1780 лм
   Цвет. Температура = Теплый 1530 лм
   Цвет. Температура = Холодный 1570 лм
Равномерность +20%, -28%
Контрастность 550:1

Максимальный световой поток больше паспортных 1800 лм. Правда, характеристики проектор взяты не с сайта производителя, так как сайт http://www.infocus.com/ на момент написания статьи не содержал вообще какого-либо упоминания о X8, а в руководстве пользователя технических характеристик нет. Равномерность освещенности хорошая, а контрастность очень высокая.

Акустические характеристики

Шум от системы вентиляции весьма заметный, но в режиме пониженной яркости он снижается до приемлемой величины. В спектре шума присутствует низкочастотная составляющая, что-то типа жужжания.

Внимание! Приведенные значения уровня звукового давления получены по нашей методике, и их нельзя напрямую сравнивать с паспортными данными проектора.

Режим Уровень шума, дБА Субъективная оценка
высокой яркости 42 Умеренно громко
пониженной яркости 36 Тихо

Встроенный динамик довольно тихий, на небольшой громкости искажения звука умеренные.

VGA-подключение

Тестирование проводилось при разрешении VGA-сигнала в 1280 на 800 пикселей и вертикальной частоте обновления в 60 Гц. Кстати, картинку с разрешением, отличающимся от 1280 на 800, проектор интерполирует качественно и без артефактов. Результат работы функции автоподстройки под параметры VGA-сигнала в случае удобных изображений не требует ручной коррекции. Белое и черное поля выглядят равномерными и не содержат цветовых примесей. Бликов на черном поле нет. Геометрия идеальная, но наблюдается незначительная расфокусировка в вертикальном направлении. Ширина цветной каймы на границах объектов, обусловленная наличием хроматических аберраций у объектива, даже в углах не превышает 1/3 пикселя. Сетки пикселей воспроизводятся четко и без артефактов. На шкале серого оттенки различимы в диапазоне 0-255, вариация цветовой примеси на шкале серого незначительная. При уменьшении параметра Больше белого (вплоть до 0) цвета становятся яркими, правильными и насыщенными, но яркость белых полей уменьшается.

Анализ зависимостей яркости от времени показал, что частота чередования цветов составляет 120 Гц (при входном сигнале с 60 Гц вертикальной частоты). Эффект радуги, разумеется, присутствует. Заявлено, что в проекторе установлен шестицветный светофильтр RGBWCY, в котором присутствуют красный, зеленый, синий, прозрачный, сине-зеленый (cyan) и желтый сегменты. Действительно, желтый цвет даже при Больше белого = 100 на фоне белых участков остается насыщенным, чего не скажешь про сине-зеленый цвет. Анализ развертки яркости по времени также не выявил присутствия отдельного сине-зеленого сегмента. Возможно, в проекторе, на самом деле, используется пятисегментный светофильтр. При Больше белого = 100 по возможности используются промежутки между сегментами светофильтра, а в формировании белых областей участвует прозрачный сегмент. Для иллюстрации приведем зависимость яркости от времени для белого и желтого полей при максимальном и минимальном значении Больше белого. Интервал графиков соответствует двум оборотам фильтра (16,6(6) мс), вертикальная ось — яркость, горизонтальная ось — время.

Brilliant Color off
Белое поле, Больше белого = 0.

Brilliant Color on
Белое поле, Больше белого = 100.

Brilliant Color off
Желтое поле, Больше белого = 0.

Brilliant Color on
Желтое поле, Больше белого = 100.

DVI/HDMI-подключение

Для тестирования DVI-подключения мы использовали доставшийся нам переходник с M1-DA на HDMI и кабель-переходник с HDMI на DVI. Проектор стабильно работает в самом правильном для него разрешении — 1280×800 при 60 Гц. Качество изображения отличное, пиксели выводятся 1:1. На шкале серого оттенки различимы в диапазоне 0-255.

HDMI-подключение тестировалось в режимах 480p, 576p, 720p, 1080i и 1080p при подключении к Blu-ray-плееру Samsung BD-P1400. HDMI-подключение характеризуется, прежде всего, очень высокой четкостью — более 540 яркостной и более 270 ТВЛ цветовой в режимах 480p и 576p, более 720 и 360 — в 720p, интерполяция из 1080i/p сохраняет максимум деталей. Слабые градации оттенков различимы как в светах, так и в тенях. В режиме 720p при отключенном оверскане и в режиме 16:9 пиксели выводятся 1:1. В режиме 1080i никакого деинтерлейсинга не выполняется.

Работа с источником композитного и компонентного видеосигнала

Аналоговые способы подключения тестировались также при подключении к Blu-ray-плееру Samsung BD-P1400.

Яркостная четкость (ТВЛ)
композитный более 540 Отлично
S-Video более 540 Отлично
компонентный (480i/p, 576i/p) более 540 Отлично
компонентный (720p) более 720 Отлично
Цветовая четкость (ТВЛ)
композитный 100 Хорошо
S-Video 100 Средне
компонентный (480i/p, 576i/p) более 270 Отлично
компонентный (720p) более 360 Отлично

При композитном подключении наблюдались артефакты на градиентах цветов, при S-Video — иногда неправильно детектировались уровни белого и черного, и при обоих видах подключения цветовая четкость была ниже возможностей этих интерфейсов. К компонентному видеовходу нет претензий — четкость изображения высокая, различаются все оттенки, артефактов нет. В режиме 720p пиксели выводятся 1:1, интерполяция из режима 1080i работает хорошо. Микроконтраст при аналоговом компонентном подключении чуть ниже, чем при цифровом.

В случае чересстрочных сигналов 480i и 576i функция деинтерлейсинга всегда правильно обрабатывает неподвижные объекты и иногда — объекты в движении. В частности, в тесте HQV кадры правильно восстановились в случае смешения полей 3-2 при изначальных 24 кадрах в секунду. В очень сложных случаях изредка мелькает характерная «расческа» по краям двигающихся объектов.

Выводы

В принципе, проектор можно использовать для просмотра фильмов — матрица широкоформатная, контрастность высокая, HDMI-подключение работает. Однако следует учитывать, что для достижения правильной цветопередачи придется как минимум выключить прозрачный сегмент светофильтра (уменьшить Больше белого до 0), а для уменьшения шума от системы охлаждения — переключить проектор в режим пониженной яркости. При совместном действии обоих факторов это приведет к понижению светового потока примерно до 650 лм, что немного, но для экрана шириной метра 1,5-2 и в полной темноте достаточно. Остается только сожалеть, что компания InFocus не оснастила этот проектор «правильным» шестисегментным RGB-светофильтром. К источнику сигнала InFocus лучше подключать по HDMI, работающему в прогрессивном режиме 576p/480p или 720p в случае просмотра DVD и SD-файлов и в режиме 720p для BD-дисков и HD-файлов.

Несмотря на кинотеатральное позиционирование, InFocus X8 весь свой потенциал раскроет при проведении мобильных презентаций, так как имеет небольшой вес и габариты, высокую яркость, ряд полезных при проведении презентации функций и широкоформатную матрицу, соответствующую формату экрана большинства современных ноутбуков.

Достоинства:

  • небольшие габариты и вес;
  • хорошее качество изображения;
  • поддержка HDMI-подключения (с адаптером);
  • приятный дизайн;
  • есть функция дистанционного перелистывания слайдов;
  • русифицированное меню.

Недостатки:

  • сложное меню;
  • проприетарный разъем M1-DA;
  • относительно высокий уровень шума от системы охлаждения.


Благодарим компанию «Русский Стиль»
за предоставленный на тестирование проектор InFocus X8
