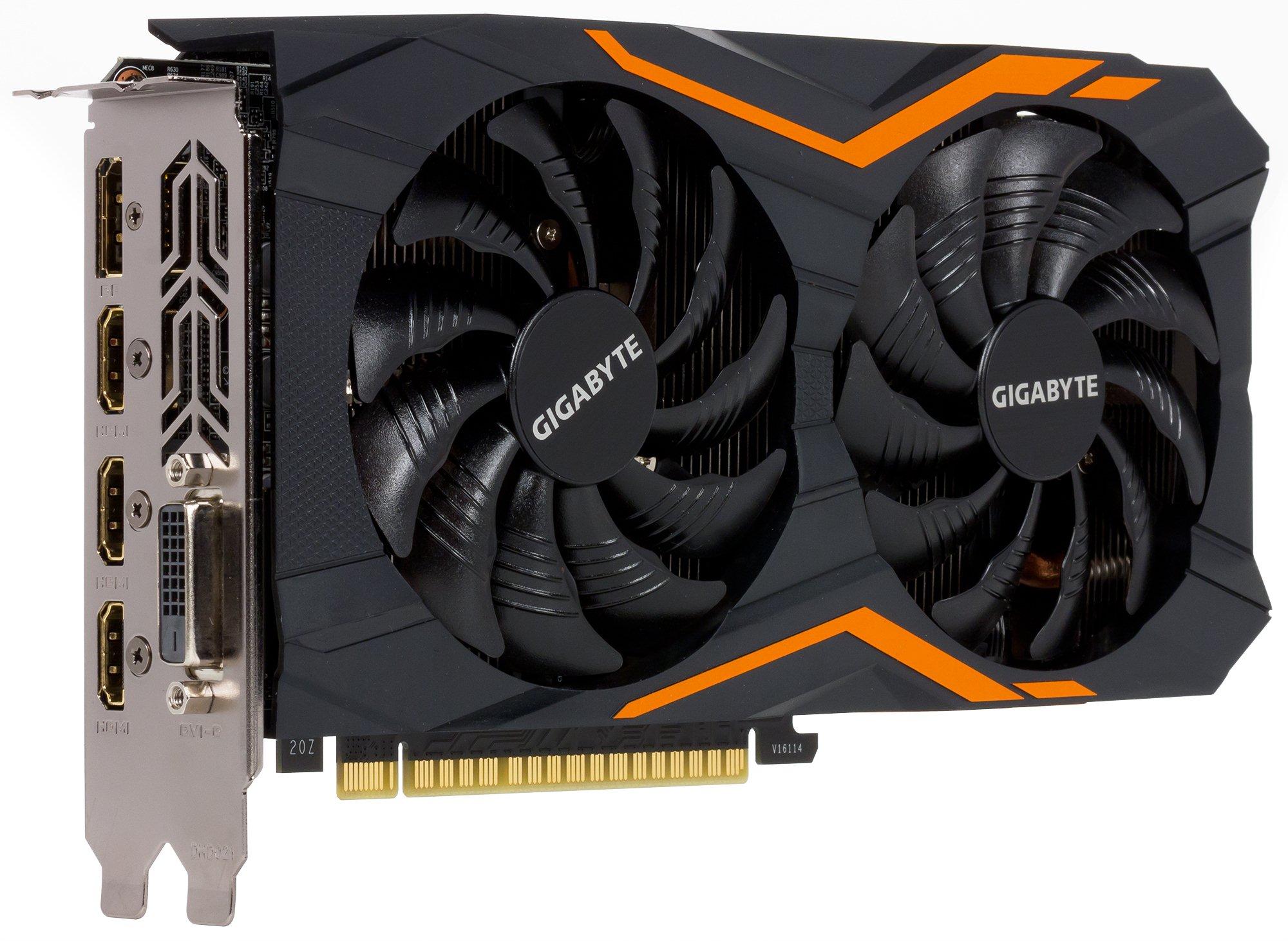

Содержание
- Особенности устройств(а)
- Конфигурация тестового стенда, список инструментов тестирования
- Результаты тестов
- Выводы
Справочные материалы
Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Gigabyte GeForce GTX 1050 Ti G1 Gaming 4 ГБ 128-битной GDDR5
Сведения о производителе: Компания Gigabyte Technology (торговая марка Gigabyte) основана в 1986 году в Китайской Республике (Тайвань). Штаб-квартира в Тайбэе/Тайвань. Изначально создавалась как группа разработчиков и исследователей. В 2004 году на базе компании был образован холдинг Gigabyte, в который вошли Gigabyte Technology (разработка и производство видеокарт и материнских плат для ПК); Gigabyte Communications (производство коммуникаторов и смартфонов под маркой GSmart (с 2006 г.)); Gigazone International (корпуса, блоки питания и системы охлаждения для ПК, мониторы (торговая марка Envision)); G-Style Co (производство ноутбуков и планшетных ПК). Производство на Тайване и в Китае.
Устройство(а)
| Gigabyte GeForce GTX 1050 Ti G1 Gaming 4 ГБ 128-битной GDDR5 (GV-N105TG1 GAMING-4GD, P/N 4 719331 339241) | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | GeForce GTX 1050 Ti (GP107) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 1392—1822 (OC Mode)/1366—1806 (Gaming Mode) | 1290—1690 | |
| Частота работы памяти (физическая (эффективная)), МГц | 1750 (7000) | 1750 (7000) | |
| Ширина шины обмена с памятью, бит | 128 | ||
| Число вычислительных блоков в GPU | 6 | ||
| Число операций (ALU) в блоке | 128 | ||
| Суммарное количество блоков ALU | 768 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 48 | ||
| Число блоков растеризации (ROP) | 32 | ||
| Размеры, мм | 220×110×38 | 220×100×35 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 78 | 75 |
| В режиме 2D, Вт | 20 | 21 | |
| В режиме «сна», Вт | 5 | 5 | |
| Уровень шума | В режиме 2D, дБА | 18,0 | 18,0 |
| В режиме 2D (просмотр видео), дБА | 18,0 | 18,0 | |
| В режиме максимального 3D, дБА | 20,7 | 22,0 | |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 3×HDMI 2.0b, 1×DisplayPort 1.2/1.3/1.4 | 1×DVI (Dual-Link/HDMI), 3×HDMI 2.0b, 1×DisplayPort 1.2/1.3/1.4 | |
| Поддержка многопроцессорной работы | Нет | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Дополнительное питание: количество 8-контактных разъемов | Нет | Нет | |
| Дополнительное питание: количество 6-контактных разъемов | 1 | Нет | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Комплектация локальной памятью | |
|---|---|

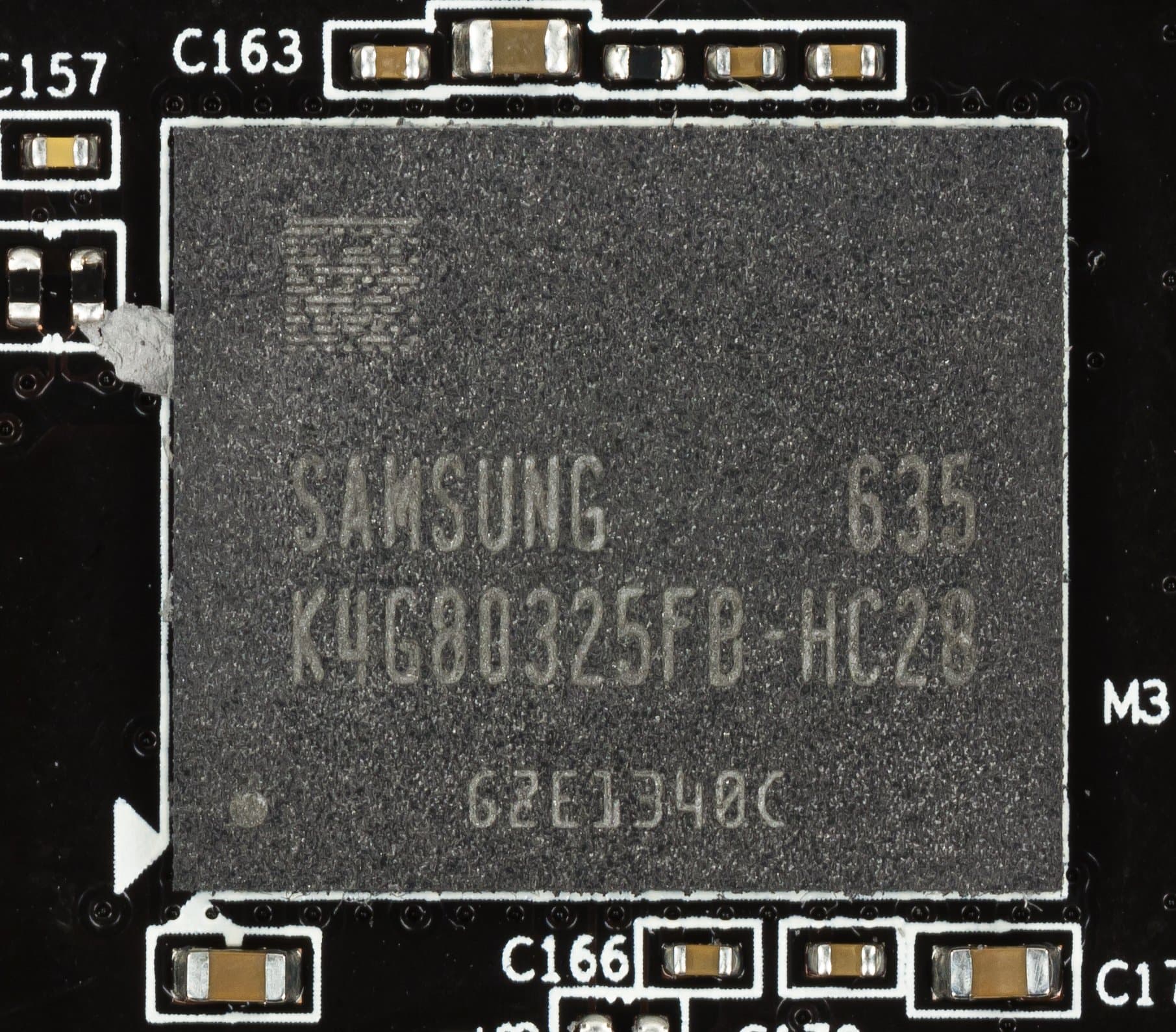

Карта имеет 4 ГБ памяти GDDR5 SDRAM, размещенной в 4 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR5). Микросхемы рассчитаны на номинальную частоту работы в 1750 (7000) МГц. |  |
| Сравнение с эталонным дизайном (reference) | |
|---|---|

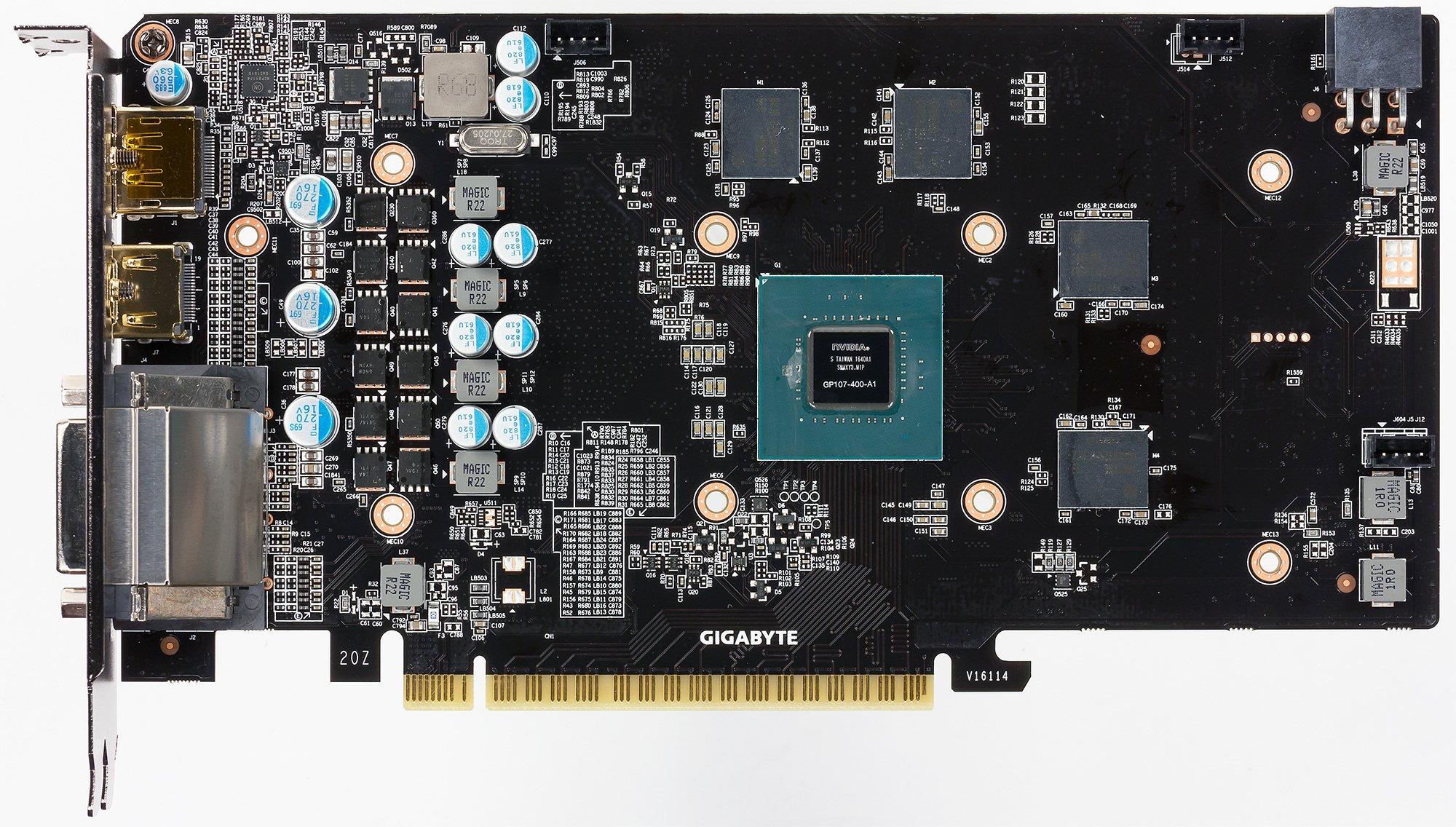

| Вид спереди | |
| Gigabyte GeForce GTX 1050 Ti G1 Gaming 4 ГБ 128-битной GDDR5 | Reference Nvidia GeForce GTX 950 |
 |  |

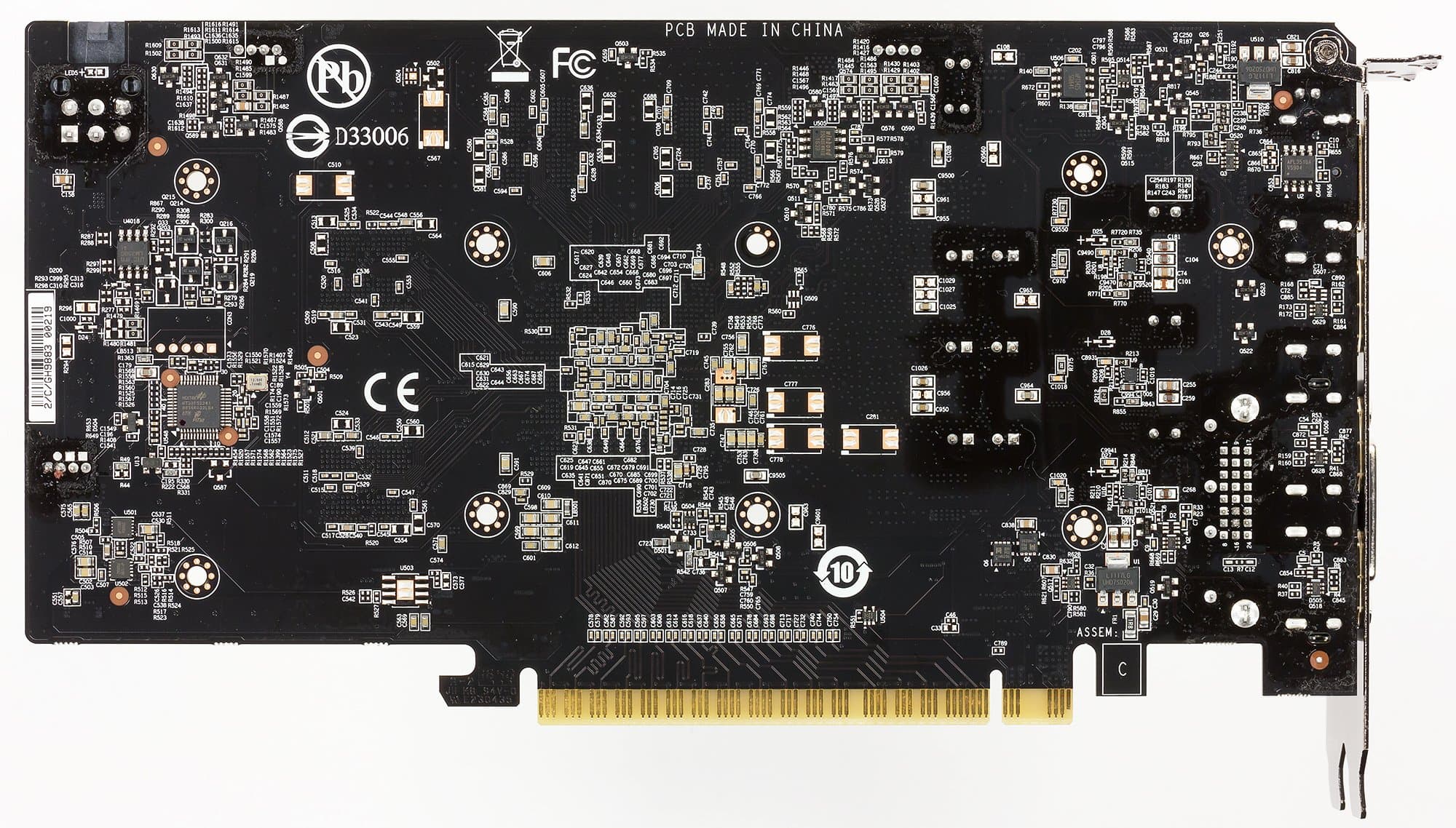

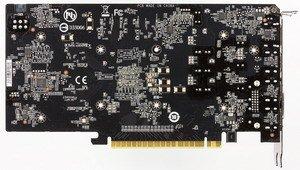

| Вид сзади | |
| Gigabyte GeForce GTX 1050 Ti G1 Gaming 4 ГБ 128-битной GDDR5 | Reference Nvidia GeForce GTX 950 |
 |  |
Надо сразу сказать, что компания Nvidia не предоставила нам референс-карт на базе GTX 1050/1050 Ti, поэтому мы вынуждены сравнивать с аналогом из предыдущего поколения, имеющим аналогичную шину обмена с памятью и примерно из того же ценового диапазона на момент старта продаж. Собственно, сравнение условное, ибо GTX 950 выпускался по техпроцессу 28 нм, так что у него совсем другие требования в плане питания и т. п. Тогда у Nvidia тоже были планы выпустить GTX 950 Ti, они не сбылись, однако на расположении микросхем памяти сказались (предполагалось использовать 192-битную шину, поэтому все PCB для GTX 950 были разведены под 192 бит, из которых использовались только 128 бит).
Вернемся к GTX 1050 Ti производства Gigabyte. Схема питания ядра имеет 4 фазы (плюс 1 фаза на питание микросхем памяти) и управляется цифровым контроллером NCP81174 производства On Semiconductor. Видеокарта поддерживает мониторинг состояния, за который отвечает контроллер Holtek HT32F52241 на базе микроконтроллера ARM Cortex -M0+.
Традиционная технология производства PCB компании — Ultra Durable — подразумевает особую печатную плату с двойными медными слоями и набором высококачественных дросселей и твердотельных конденсаторов.

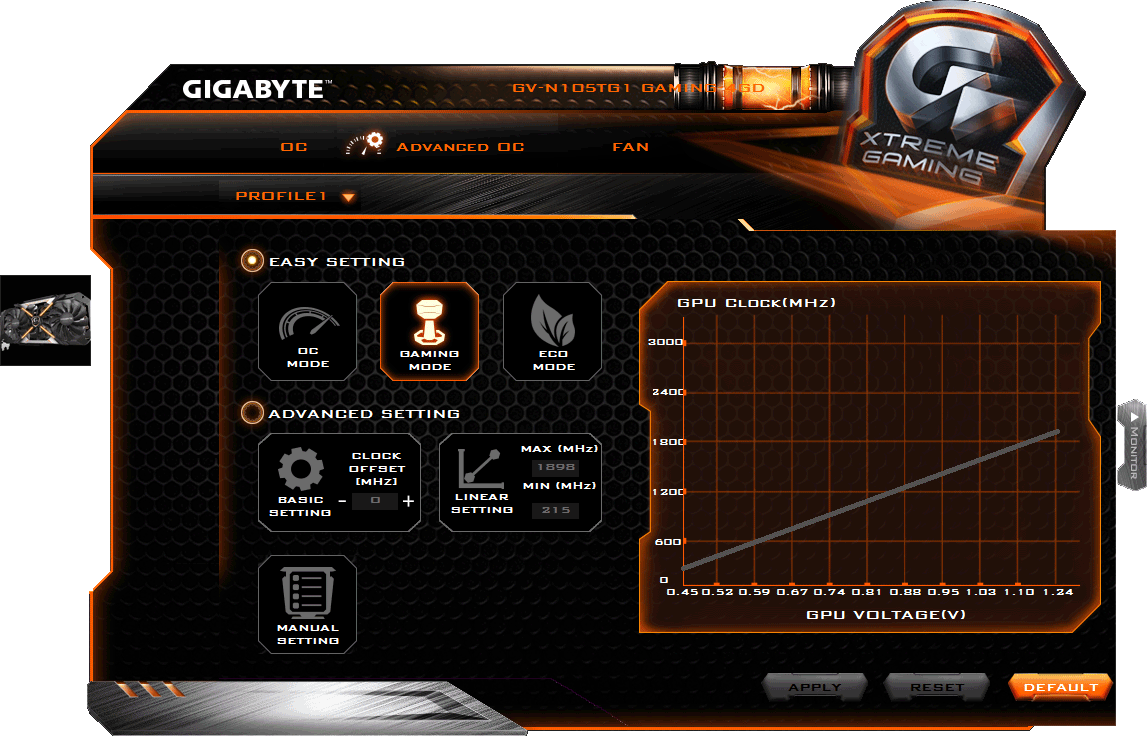

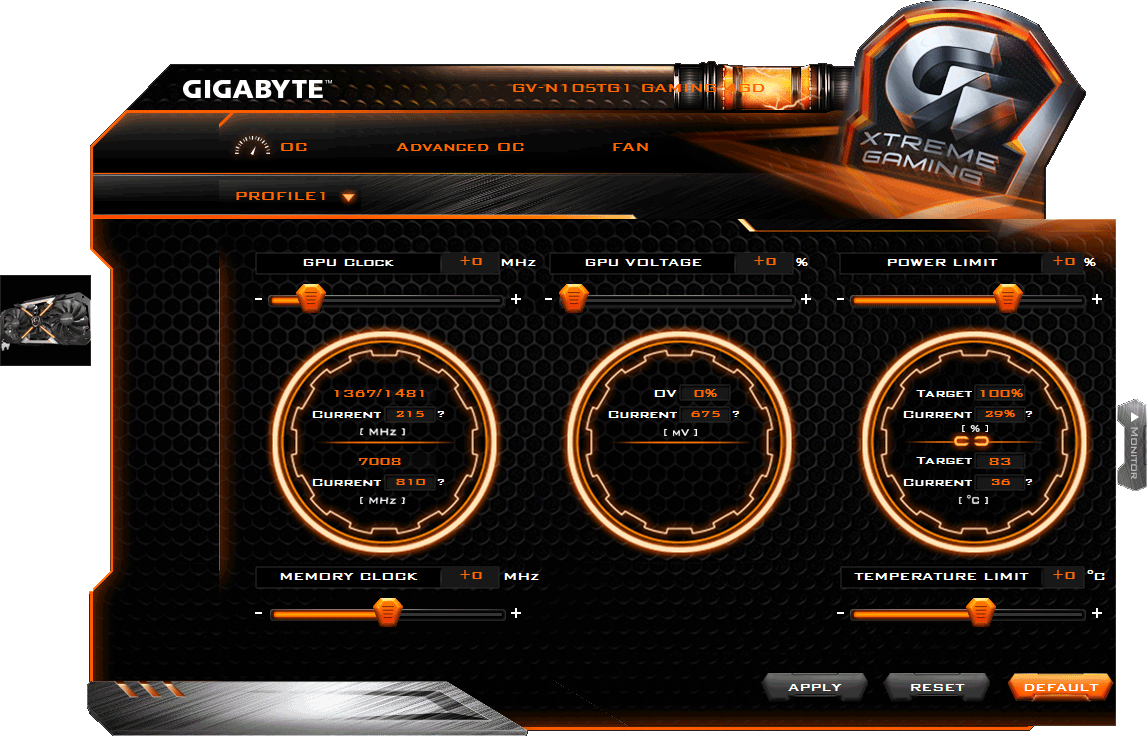

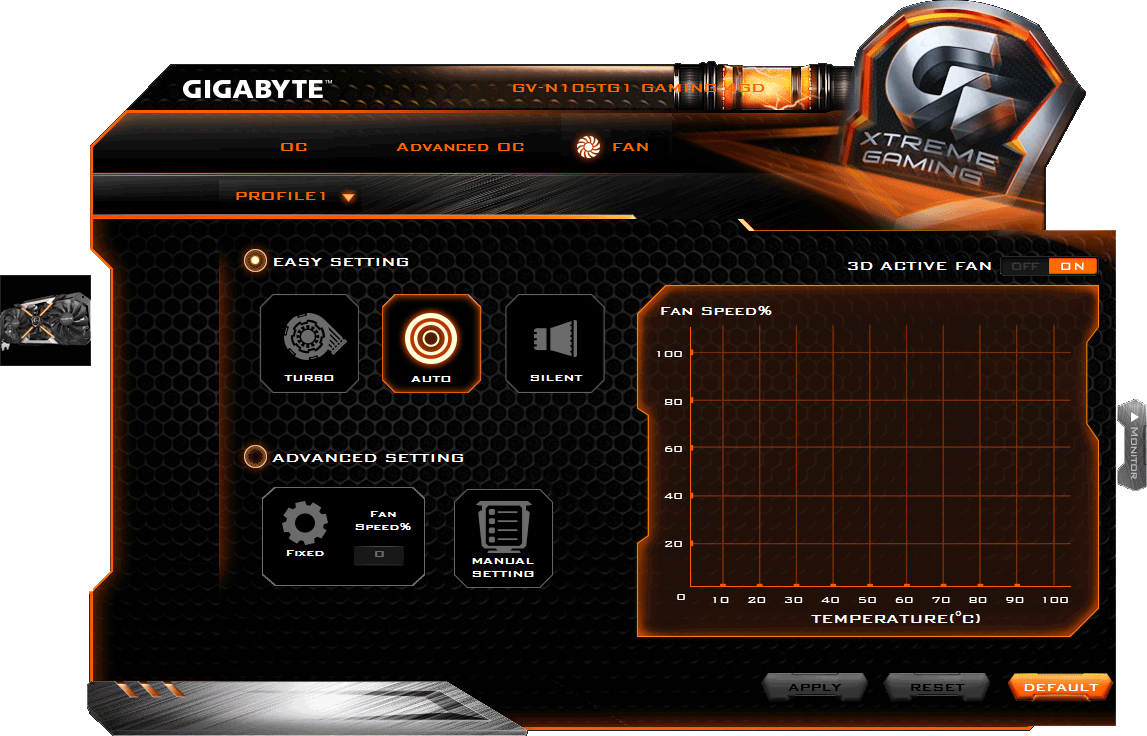

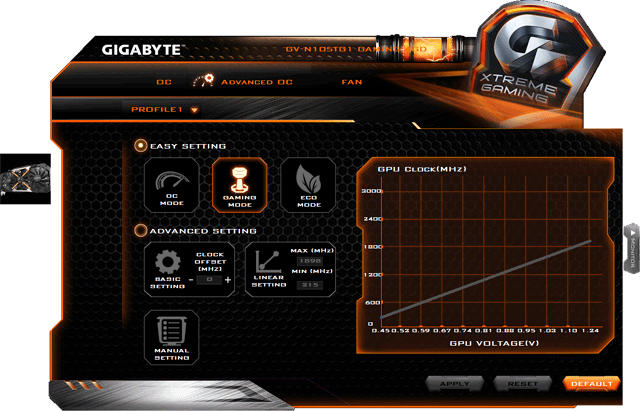

Программа позволяет выбрать один из предустановленных режимов работы ускорителя в 3D: OC или Gaming (различия между ними заключаются лишь в частотах работы). Можно создать свой собственный профиль, выбрав частоты и вольтажи. Утилита также позволяет выставить режим подсветки кулера, управлять кулером вручную.
Стоит отметить повышенные (примерно на 8%) частоты работы ускорителя относительно стандартных параметров референс-карты, что может обеспечить прирост производительности примерно в 6%-7% в зависимости от разрешения и режима работы.

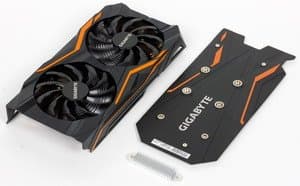

| Система охлаждения | |
|---|---|

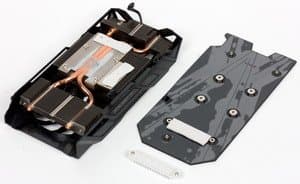

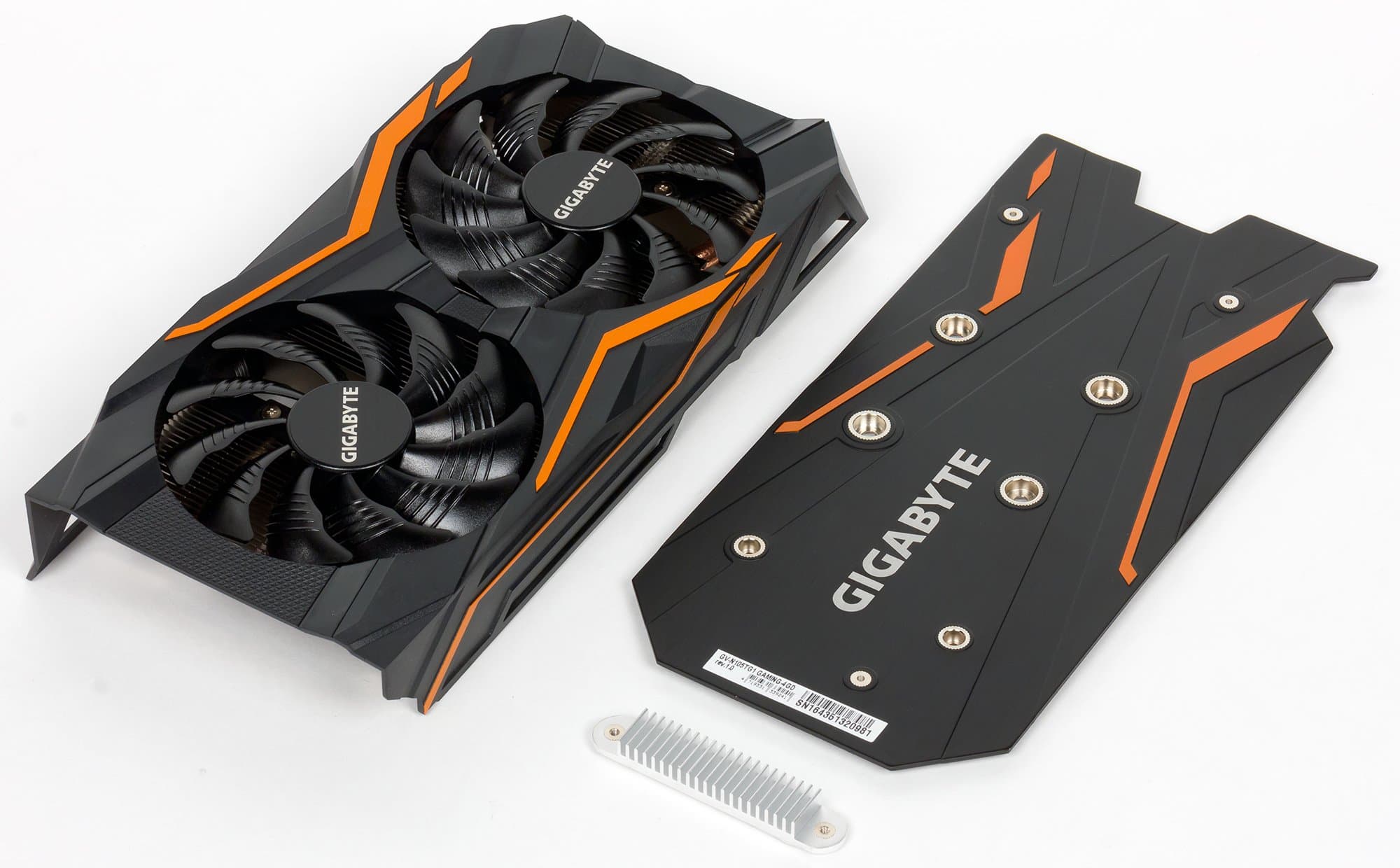

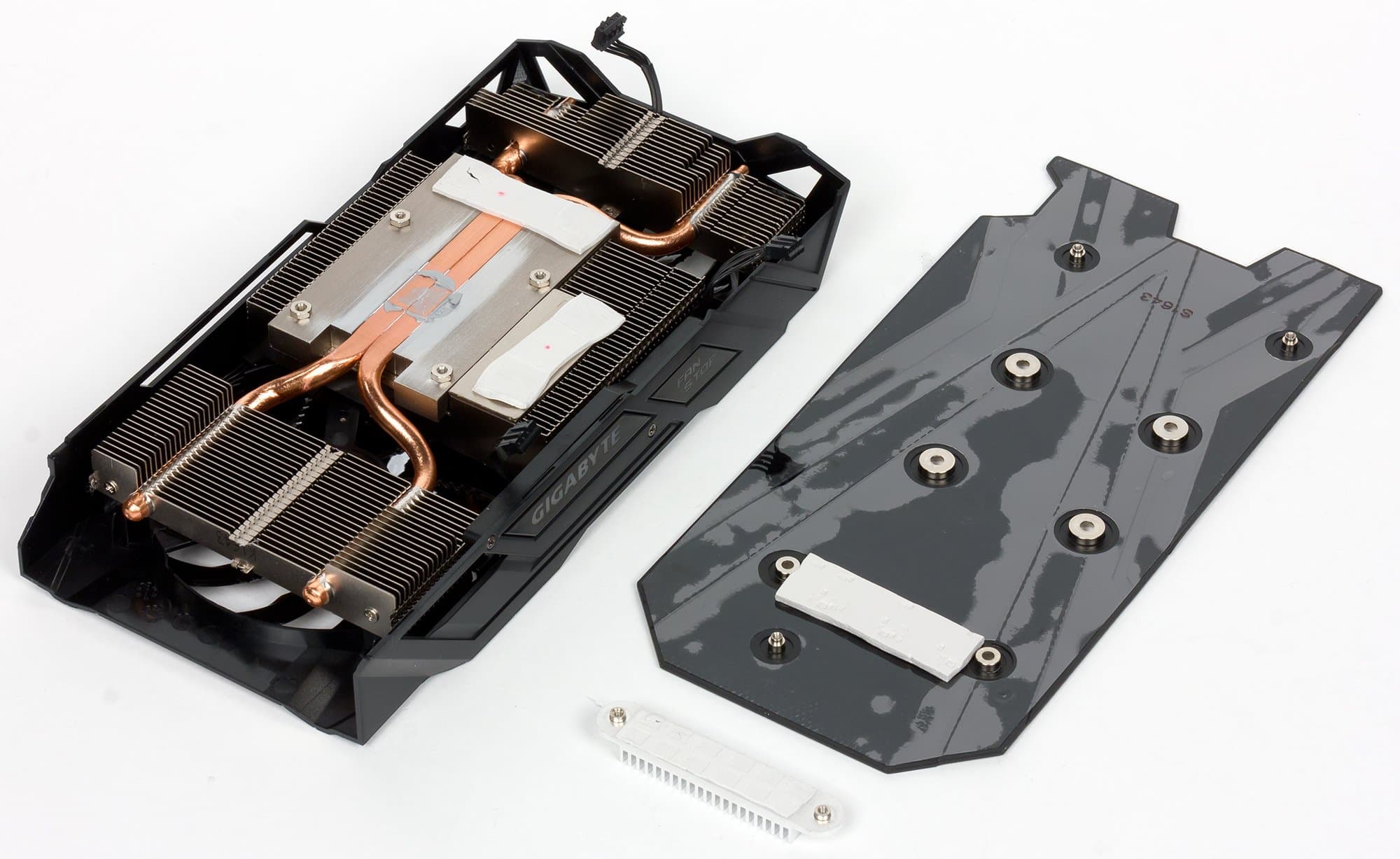

Главной частью кулера серии WindForce являются три пластинчатых никелированных радиатора, соединенные между собой тепловыми трубками, впрессованными в основание, которые обеспечивают равномерное распределение тепла по ребрам радиаторов. Поверх радиаторов установлен кожух с двумя вентиляторами, работающими на одинаковой частоте вращения. Лопасти имеют особый профиль (в поперечном сечении), и производитель декларирует сильно пониженный уровень шума при аналогичном потоке воздуха в сравнении с обычными лопастями. Следует также напомнить, что кулеры WindForce останавливают вентиляторы в случае простоя или малой нагрузки (если температура GPU не выше 55 градусов). Поэтому не стоит пугаться, если при запуске ПК вентиляторы на ускорителе не вращаются. Кстати, индикатор на торце кулера информирует о том, вращаются ли вентиляторы. Микросхемы памяти охлаждаются центральным радиатором, а силовые транзисторы имеют свой небольшой радиатор. На обороте видеокарты установлена толстая пластина, которая обеспечивает жесткость относительно массивной видеокарты (предотвращая изгиб печатной платы), а также участвует в охлаждении PCB в месте расположения преобразователей напряжения с другой стороны. СО оснащена подсветкой, цветом которой можно управлять с помощью вышеуказанной утилиты. После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 62 градусов, что является отличным результатом для видеокарты такого уровня. |  |
 | |

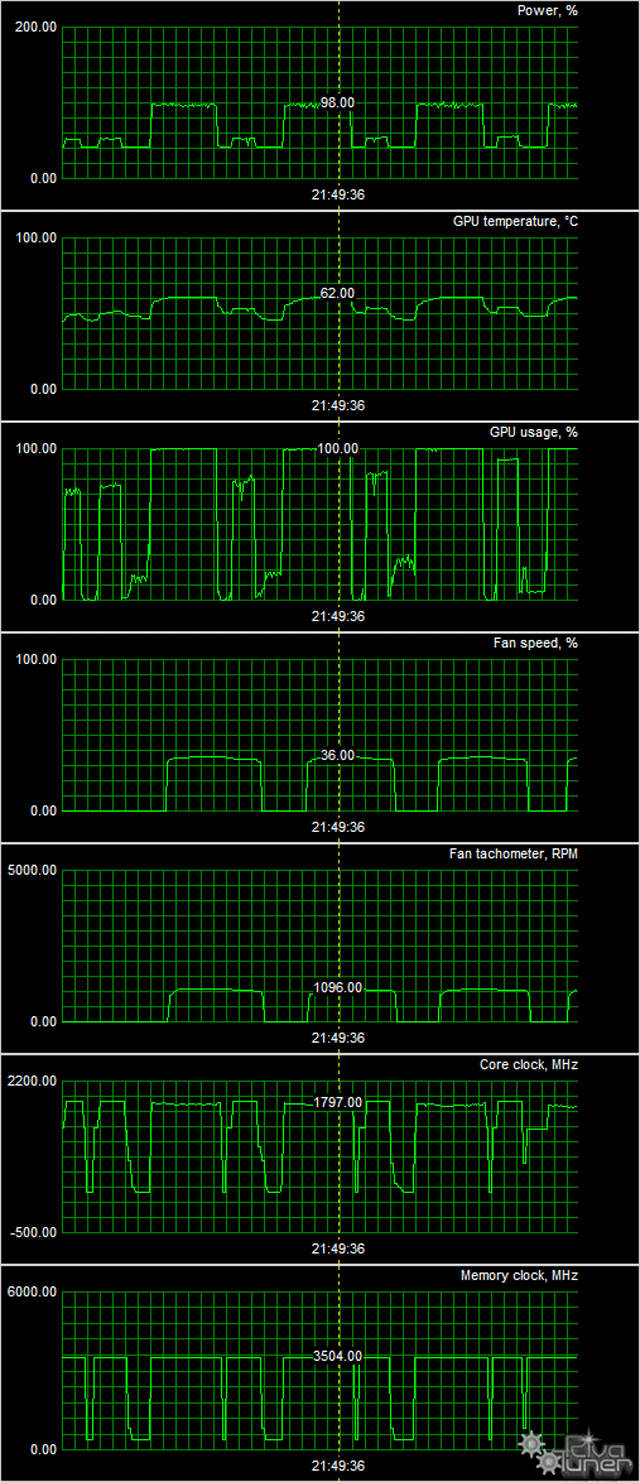

| Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder) |
|---|
 |
Методика измерения шума
- Помещение шумоизолировано и заглушено, снижены реверберации.
- Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
- Фоновый уровень 18 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
- Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
- Режимы измерения:
- Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
- Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
- Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.
В режиме простоя в 2D температура составляла 33 °C, вентиляторы не работали. Шум был равен фоновому — 18,0 дБА.
При просмотре фильма с аппаратным декодированием температура медленно поднималась до 43 °C, вентиляторы так и не включались. Уровень шума не изменялся (18,0 дБА).
В режиме максимальной нагрузки в 3D температура достигала 62 °C. Вентиляторы при этом раскручивались до 1062 оборотов в минуту, шум вырастал лишь до 20,7 дБА, так что данную СО можно считать практически бесшумной.
Термоснимок

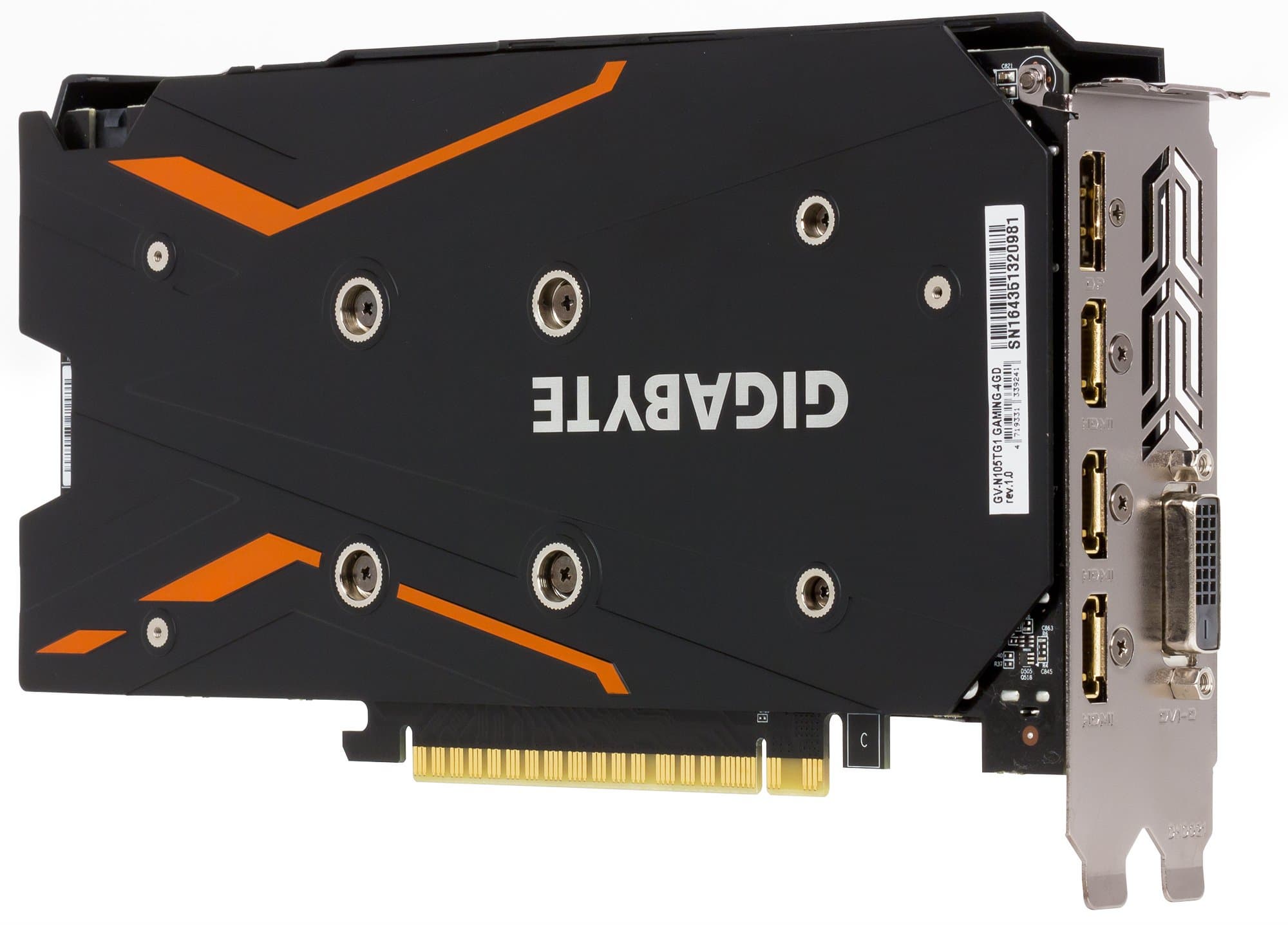

На тыльной стороне платы — пластина, мешающая локализовать максимально нагретую область. На ее внешнем крае максимальный нагрев — около 57 °C.

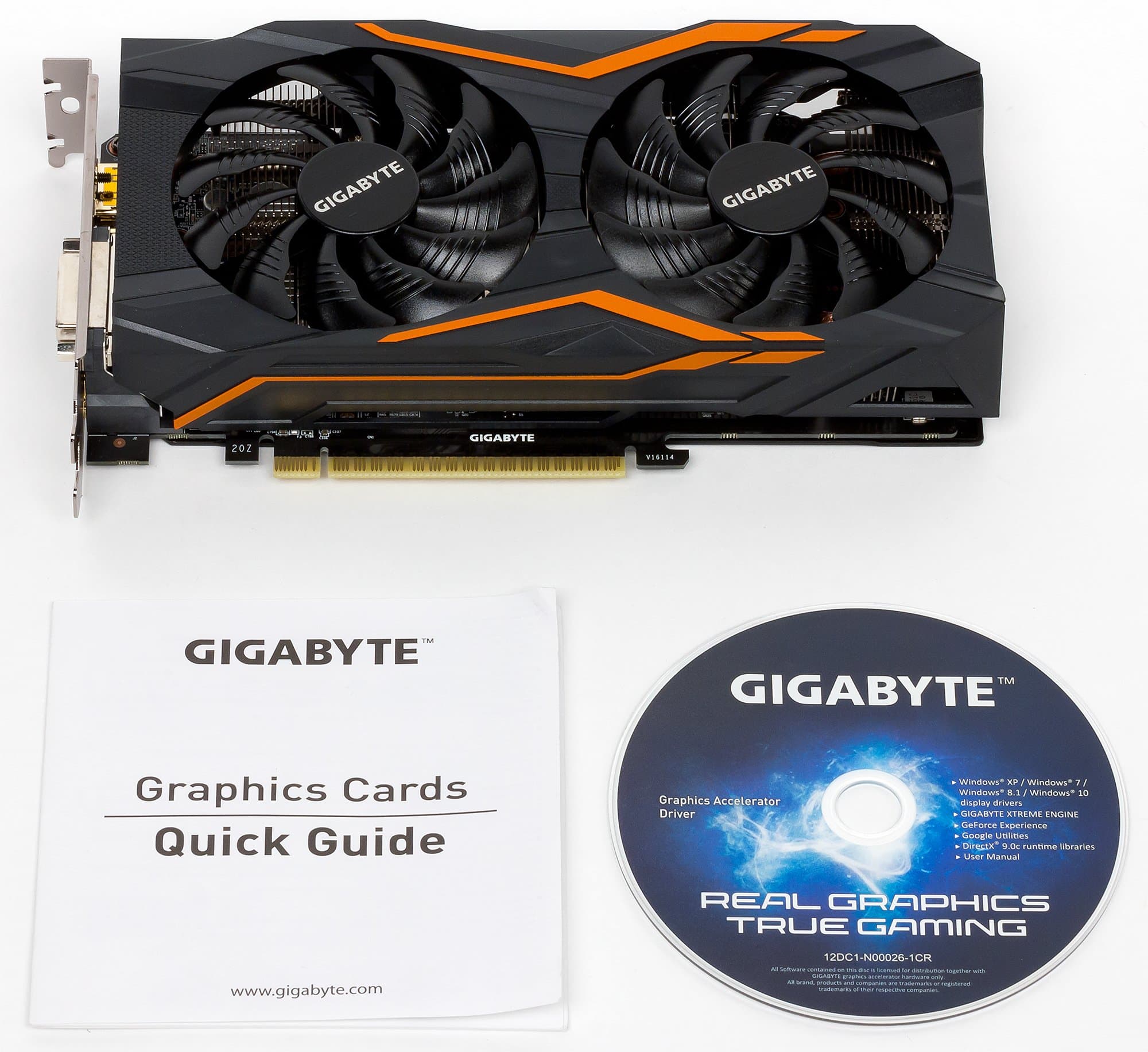

| Комплектация | |
|---|---|
Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект. |  |

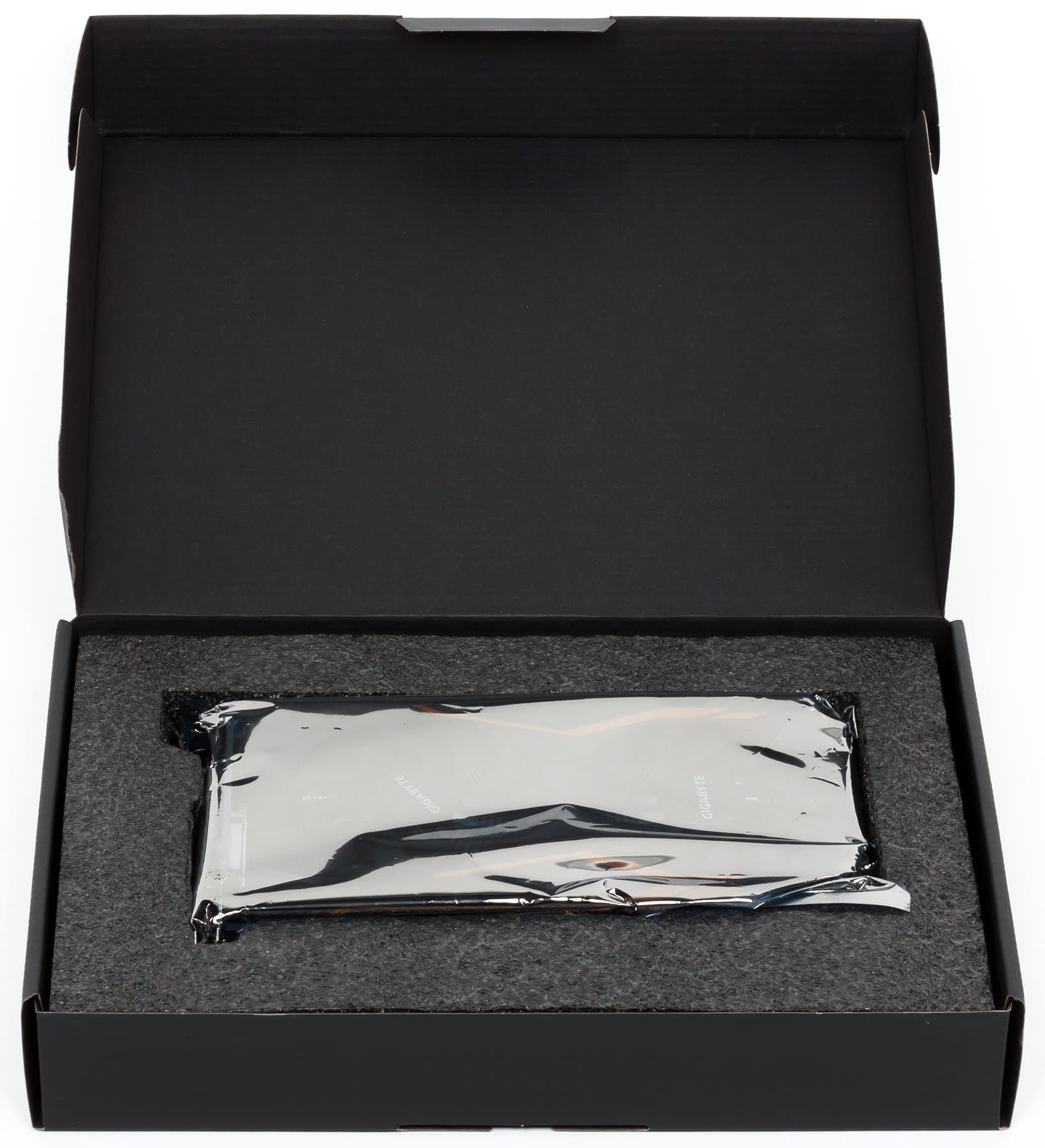

| Упаковка | |
|---|---|
 |  |
Установка и драйверы
Конфигурация тестового стенда
- Компьютер на базе процессора Intel Core i7-5960X (Socket 2011):
- процессор Intel Core i7-5960X (o/c 4 ГГц);
- СО Intel Thermal Solution RTS2011LC;
- системная плата ASRock Fatal1ty X99X Killer на чипсете Intel X99;
- оперативная память 16 ГБ DDR4 G.Skill Ripjaws4 F4-2800C16Q-16GRK 2800 МГц;
- жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
- 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
- блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
- корпус Corsair Obsidian 800D Full Tower.
- операционная система Windows 10 Pro 64-битная; DirectX 12;
- монитор Samsung U28D590D (28″);
- драйверы AMD версии Crimson Edition 16.11.4;
- драйверы Nvidia версии 375.95;
- VSync отключен.
Список инструментов тестирования
Методику тестирования и все настройки можно посмотреть здесь.
- Fallout 4 (Bethesda Games Studios/Bethesda Softworks, DirectX 11)
- Rise Of The Tomb Raider (Nixxes Software/Square Enix, DirectX 12)
- Grand Theft Auto V (Rockstar Games/Rockstar Games, DirectX 11)
- The Witcher 3: Wild Hunt (CD Projekt RED, DirectX 11)
- BattleField 1 (EA Digital Illusions CE/Electronic Arts, DirectX 12)
- Tom Clancy's The Division (Ubisoft Massive/Ubisoft, DirectX 11)
- Deus Ex: Mankind Divided (Eidos Montreal/Square Enix, DirectX 12)
- Far Cry Primal (Ubisoft/Ubisoft, DirectX 11)
- Hitman (2016) (IO Interactive/Square Enix, DirectX 12)
- Ashes Of The Singularity (Oxide Games,Stardock Entertainment/Stardock Entertainment, DirectX 12)
Результаты тестов: сравнение производительности
- Fallout 4
- Rise Of The Tomb Raider
- Grand Theft Auto V
- The Witcher 3: Wild Hunt
- BattleField 1
- Tom Clancy's The Division
- Deus Ex: Mankind Divided
- Far Cry Primal
- Hitman (2016)
- Ashes Of The Singularity
Выводы
| Рейтинг iXBT.com | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — GeForce GT 730 (то есть сочетание скорости и функций GT 730 приняты за 100%). Рейтинги ведутся по 30 ежемесячно исследуемым нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят GTX 1050 Ti и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. | середина декабря 2016 г. | |||
| № | Название ускорителя | Рейтинг iXBT.com | Рейтинг полез. | Цена |
| 12 | RX 470 4 ГБ, 926—1270/6600 | 2060 | 1471 | 14000 |
| 14 | Gigabyte GeForce GTX 1050 Ti G1 (4 ГБ), 1392—1822/7000 | 1680 | 1274 | 13190 |
| 15 | R9 380 4 ГБ, 970/970/5700 | 1580 | 1145 | 13800 |
| 16 | GTX 1050 Ti 4 ГБ, 1290—1690/7000 | 1560 | 1219 | 12800 |
| 17 | GTX 960 2 ГБ, 1126—1342/7000 | 1260 | 913 | 13800 |
| 22 | GTX 950 2 ГБ, 1024—1277/6600 | 1000 | 855 | 11700 |
Комментарий к Рейтингам iXBT.com
Повышенные частоты карты Gigabyte обеспечили ей прирост скорости в среднем порядка 7,5% относительно референсной GTX 1050 Ti и вывели этот ускоритель на второе место в группе, тогда как референс GTX 1050 Ti уступил не только лучшему в этой группе ускорителю RX 470, но и R9 380, имеющим примерно такие же цены на момент написания материала. При этом Radeon RX 470 с тем же объемом памяти сильно опережает оба варианта GTX 1050 Ti по производительности, а R9 380 идет практически вровень с референсным GTX 1050 Ti.
| Рейтинг полезности | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг полезности тех же карт получается, если показатели предыдущего рейтинга разделить на цены соответствующих ускорителей | середина декабря 2016 г. | |||
| № | Название ускорителя | Рейтинг полез. | Рейтинг iXBT.com | Цена |
| 01 | RX 470 4 ГБ, 926—1270/6600 | 1471 | 2060 | 14000 |
| 03 | Gigabyte GeForce GTX 1050 Ti G1 (4 ГБ), 1392—1822/7000 | 1274 | 1680 | 13190 |
| 08 | GTX 1050 Ti 4 ГБ, 1290—1690/7000 | 1219 | 1560 | 12800 |
| 09 | R9 380 4 ГБ, 970/970/5700 | 1145 | 1580 | 13800 |
| 20 | GTX 960 2 ГБ, 1126—1342/7000 | 913 | 1260 | 13800 |
| 23 | GTX 950 2 ГБ, 1024—1277/6600 | 855 | 1000 | 11700 |
Комментарий к Рейтингам полезности
Исходя из цен, которые были зафиксированы на момент написания материала, Radeon RX 470 удерживает прочное лидерство в группе (да и в целом по нашему набору из 30 ускорителей), поэтому для успеха не мешало бы снизить цены на GTX 1050 Ti этак на 1000-1500 рублей. Почти 13 тысяч рублей для такого ускорителя — слишком много. Впрочем, цены постоянно меняются, и быть может, вскоре данные выводы станут неактуальными.
Gigabyte GeForce GTX 1050 Ti G1 Gaming (4 ГБ) — неплохой вариант среднеуровневого 3D-акселератора в диапазоне цен 10 000 — 15 000 . Эта карта демонстрирует производительность в среднем на 7,5% выше, чем референсная, и значительно обходит аналогичные решения предыдущего поколения. Ускоритель имеет практически бесшумную систему охлаждения, нагрев его даже под сильной нагрузкой невелик. Имеется возможность гибкого регулирования частот и режимов работы. Карта неплохо подойдет обычным оверклокерам, довольствующимся повышением частот при штатной СО. Стоит еще отметить, что любителям моддинга данный продукт предлагает подсветку на кулере. Минусом является чрезмерно завышенная цена всех GTX 1050 Ti на момент написания материала (середина декабря 2016 года), которая делает карту Gigabyte не особо привлекательной на фоне AMD Radeon RX 470.
Окончательное решение традиционно остается за нашими читателями (смотрите на цены ниже, они постоянно меняются!).
В номинации «Оригинальный дизайн» (за декабрь 2016 года)
награду получила карта:
- Gigabyte GeForce GTX 1050 Ti G1 Gaming 4 ГБ 128-битной GDDR5
| Средняя текущая цена (количество предложений) в московской рознице: | |
|---|---|
| Рассматриваемые карты | Конкуренты |
| GTX 1050 Ti 4 ГБ — 10000 руб. (на 10.05.17) | GTX 960 4 ГБ — 12000 руб. (на 10.05.17) |
| GTX 1050 Ti 4 ГБ — 10000 руб. (на 10.05.17) | GTX 960 2 ГБ — 11000 руб. (на 10.05.17) |
| GTX 1050 Ti 4 ГБ — 10000 руб. (на 10.05.17) | RX 470 4 ГБ — 15500 руб. (на 10.05.17) |
| GTX 1050 Ti 4 ГБ — 10000 руб. (на 10.05.17) | R9 380 4 ГБ — 11800 руб. (на 10.05.17) |
| Gigabyte GeForce GTX 1050 Ti G1 Gaming (4 ГБ) — | GTX 1050 Ti 4 ГБ — 10000 руб. (на 10.05.17) |
