Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Asus Strix GTX 980 Ti OC 6144 МБ 384-битной GDDR5 PCI-E
Сведения о производителе: Компания Asustek Computer (торговая марка Asus) основана в 1989 году в Китайской Республике (Тайвань). Штаб-квартира в Тайбэе/Тайвань. На рынке в России с 1992 года. Старейший производитель видеокарт и материнских плат. Сейчас выпускает очень широкую гамму продуктов по многим разделам IT-индустрии (включая мобильный сегмент). Производство в Китае и на Тайване. Общая численность работников около 2000 человек.
Устройство(а)
| Asus Strix GTX 980 Ti OC 6144 МБ 384-битной GDDR5 PCI-E | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | GeForce GTX 980 Ti (GM200) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 1215—1366 | 1000—1075 | |
| Частота работы памяти (физическая (эффективная)), МГц | 1800 (7200) | 1750 (7000) | |
| Ширина шины обмена с памятью, бит | 384 | ||
| Число вычислительных блоков в GPU | 22 | ||
| Число операций (ALU) в блоке | 128 | ||
| Суммарное число операций (ALU) | 2816 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 176 | ||
| Число блоков растеризации (ROP) | 96 | ||
| Размеры, мм | 305×140×39 | 270×100×35 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 262 | 248 |
| В режиме 2D, Вт | 91 | 94 | |
| В режиме «сна», Вт | 12 | 12 | |
| Уровень шума | В режиме 2D, дБА | 20 | 20 |
| В режиме 2D (просмотр видео), дБА | 20 | 20 | |
| В режиме максимального 3D, дБА | 38 | 32,5 | |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0, 3×DisplayPort 1.2 | 1×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/VGA), 1×HDMI 2.0, 3×DisplayPort 1.2 | |
| Поддержка многопроцессорной работы | SLI | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Дополнительное питание: количество 8-контактных разъемов | 2 | 1 | |
| Дополнительное питание: количество 6-контактных разъемов | Нет | 1 | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Комплектация локальной памятью | |
|---|---|
Картa имеeт 6144 МБ памяти GDDR5 SDRAM, размещенной в 12 микросхемах по 4 Гбит на лицевой стороне PCB. Микросхемы памяти SK Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1750 (7000) МГц. |  |
| Сравнение с эталонным дизайном (reference) | |
|---|---|

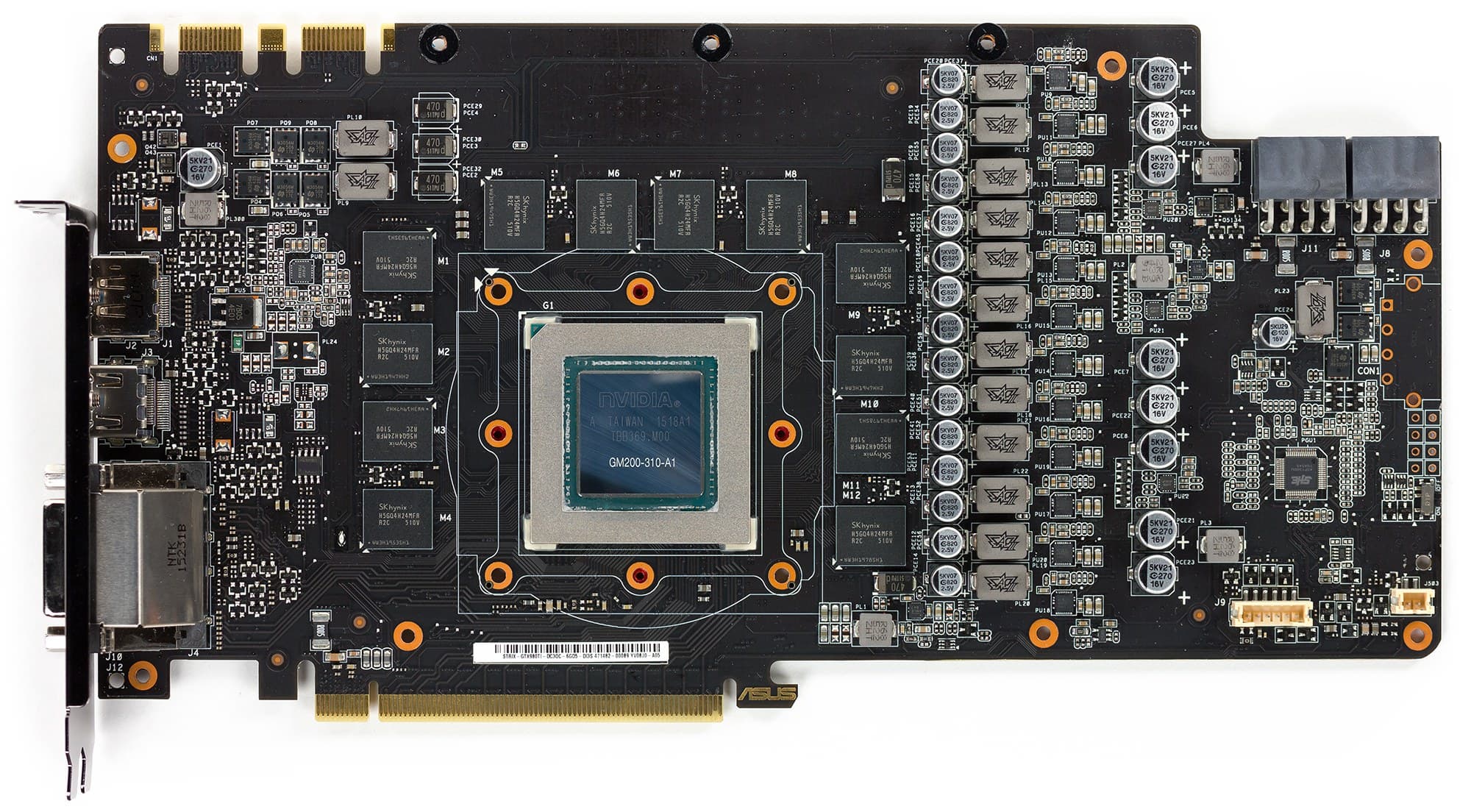

| Вид спереди | |
| Asus Strix GTX 980 Ti OC 6144 МБ 384-битной GDDR5 PCI-E | Reference card Nvidia GeForce GTX 980 Ti |
 |  |

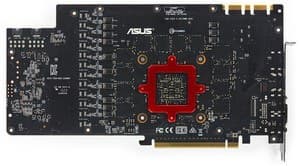

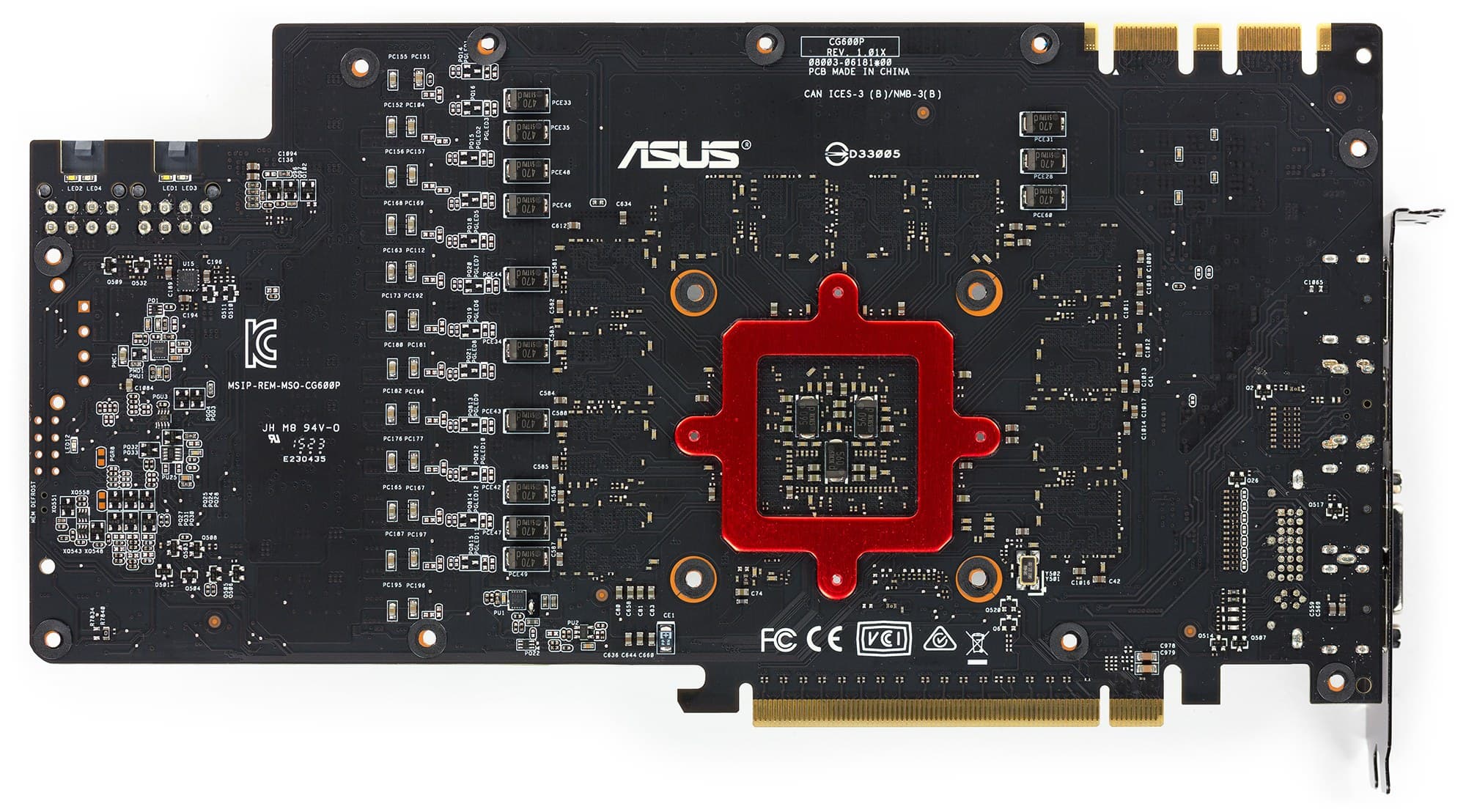

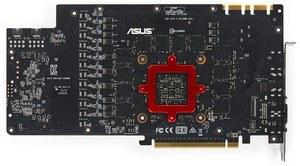

| Вид сзади | |
| Asus Strix GTX 980 Ti OC 6144 МБ 384-битной GDDR5 PCI-E | Reference card Nvidia GeForce GTX 980 Ti |
 |  |
Мы видим продукт, практически целиком спроектированный инженерами Asus. В качестве основы была взята PCB из серии Matrix, которая относится к категории Republic Of Gamers, и основное предназначение этого ускорителя — для крутых игроков, а особенно для оверклокеров-экстремалов.
Но серия Strix не относится к таковым, и поэтому на плате не распаяны ни особая кнопка сброса на заводские настройки, ни дополнительный разъем питания для Defrost.
Думаю, что такая PCB была выбрана ради особой системы питания по технологии Super Alloy Power II. Схема питания ядра — 12-фазная, плюс 2 фазы на микросхемы памяти. Разумеется, все это управляется цифровым контроллером SHE ASP0907 (Super Hybrid Engine), он же uP6208 компании UPI Semiconductor. В результате обеспечивается очень гибкое регулирование напряжений на ядре с ювелирной точностью.
Полный доступ к регулировке работы ускорителя осуществляется с помощью утилиты GPU Tweak II, которая поставляется с картой и свежую версию которой можно скачать с сайта производителя.

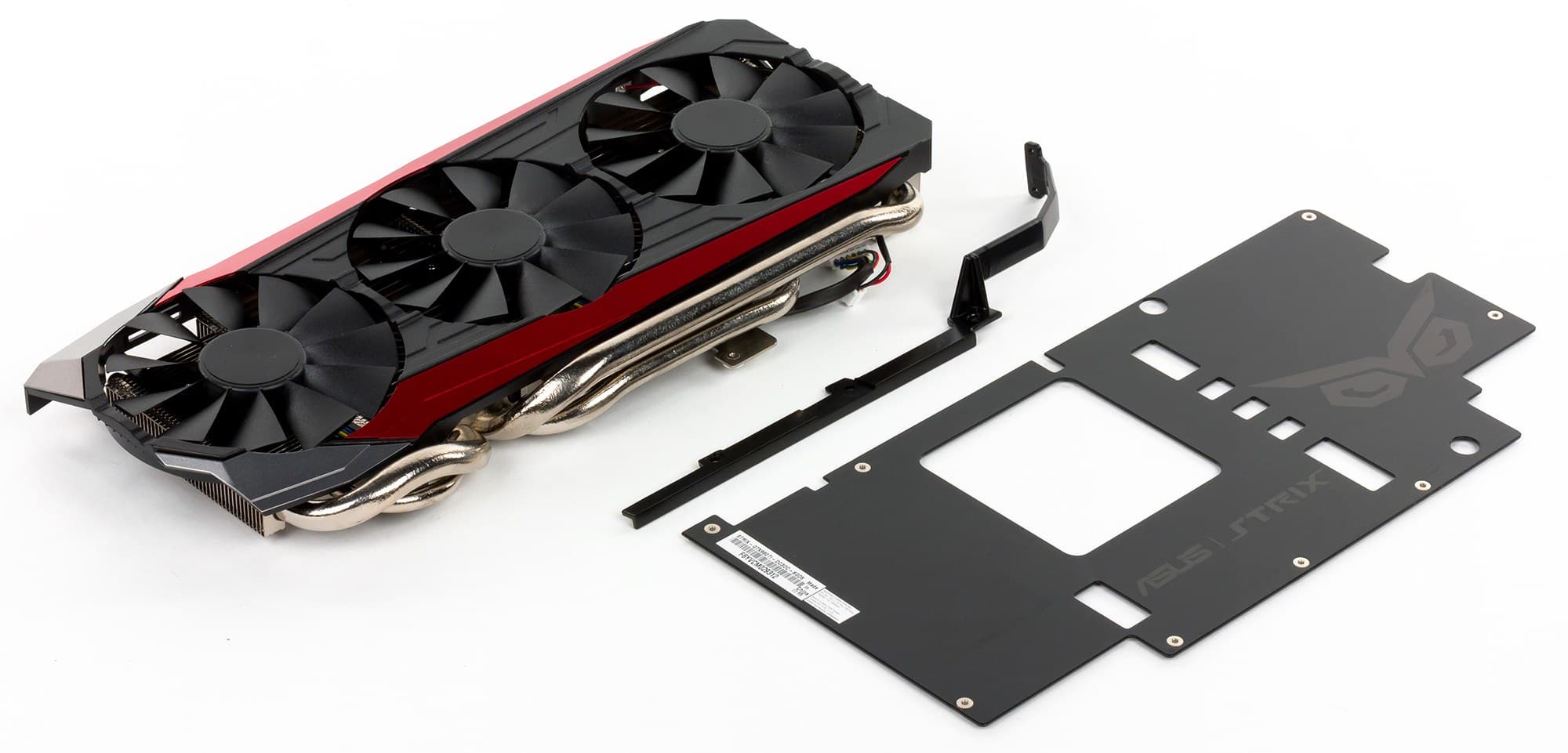

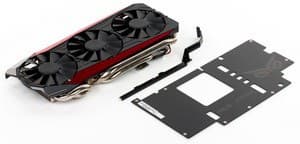

| Система охлаждения | |
|---|---|

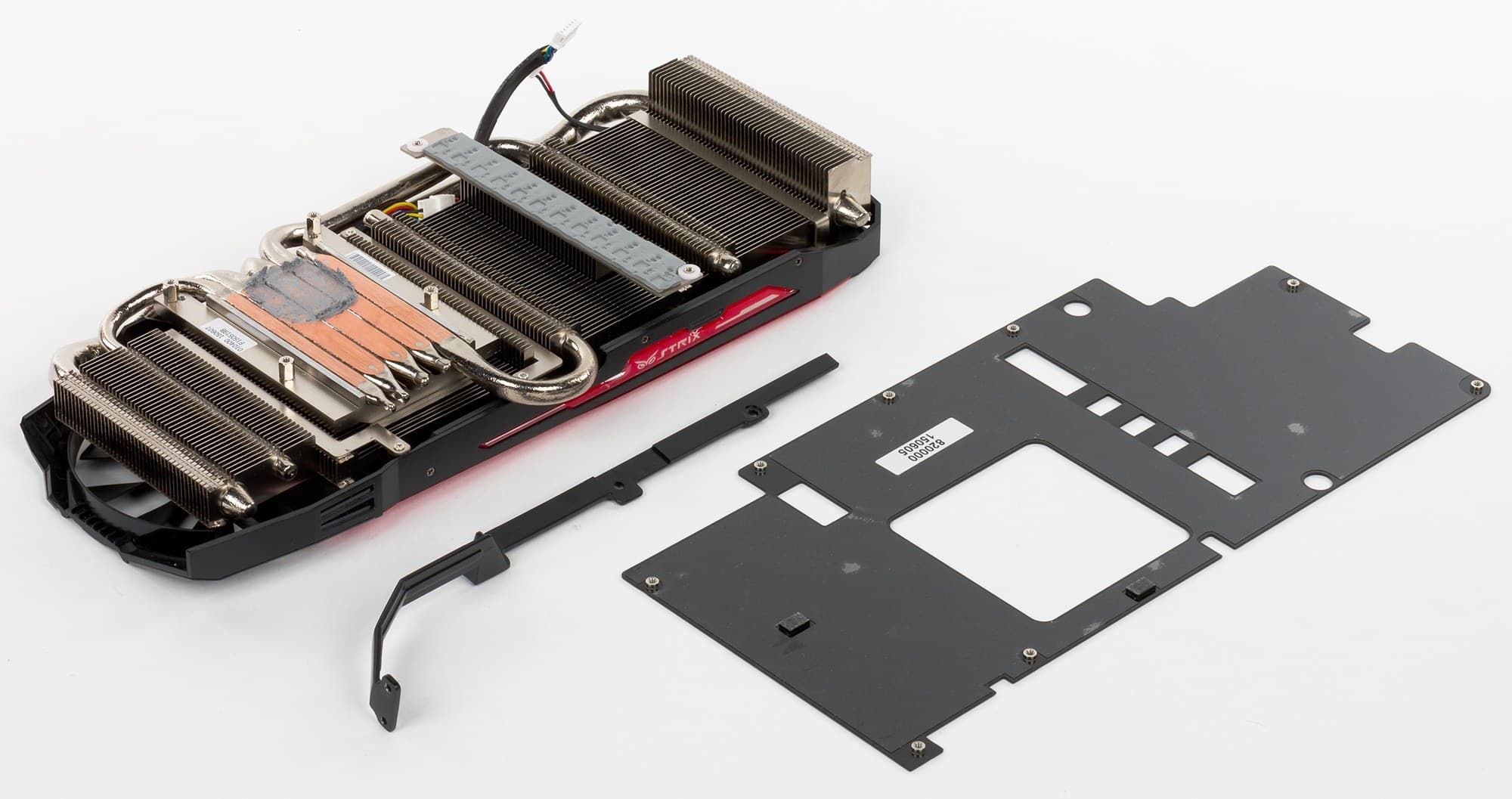

Перед нами кулер DirectCu III, который стал основой нового поколения Strix (теперь СО стала у́же и длиннее). Главной его частью является массивный пластинчатый никелированный радиатор. Тепловые трубки, впрессованные в медное основание, обеспечивают равномерное распределение тепла по ребрам радиатора. С помощью дополнительной подошвы этот же радиатор охлаждает и силовые транзисторы. Поверх радиатора установлен кожух с тремя вентиляторами, работающими на одинаковой частоте вращения. Asus декларирует особый материал лопастей вентиляторов, который обеспечивает долговременную работу крыльчаток при неизменной силе прогона воздуха. Напомню, что изюминкой системы охлаждения карт серии Strix является остановка вентиляторов в случае простоя при малом нагреве GPU. Поэтому не стоит пугаться, если при запуске ПК вентиляторы на ускорителе не вращаются. Микросхемы памяти не охлаждаются. Сзади установлена пластина, которая соединяется с торцевой частью PCB и обеспечивает жесткость относительно массивной видеокарты (предотвращая изгиб печатной платы). После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 83 градусов, что является нормальным результатом для видеокарты такого уровня. |  |
 | |

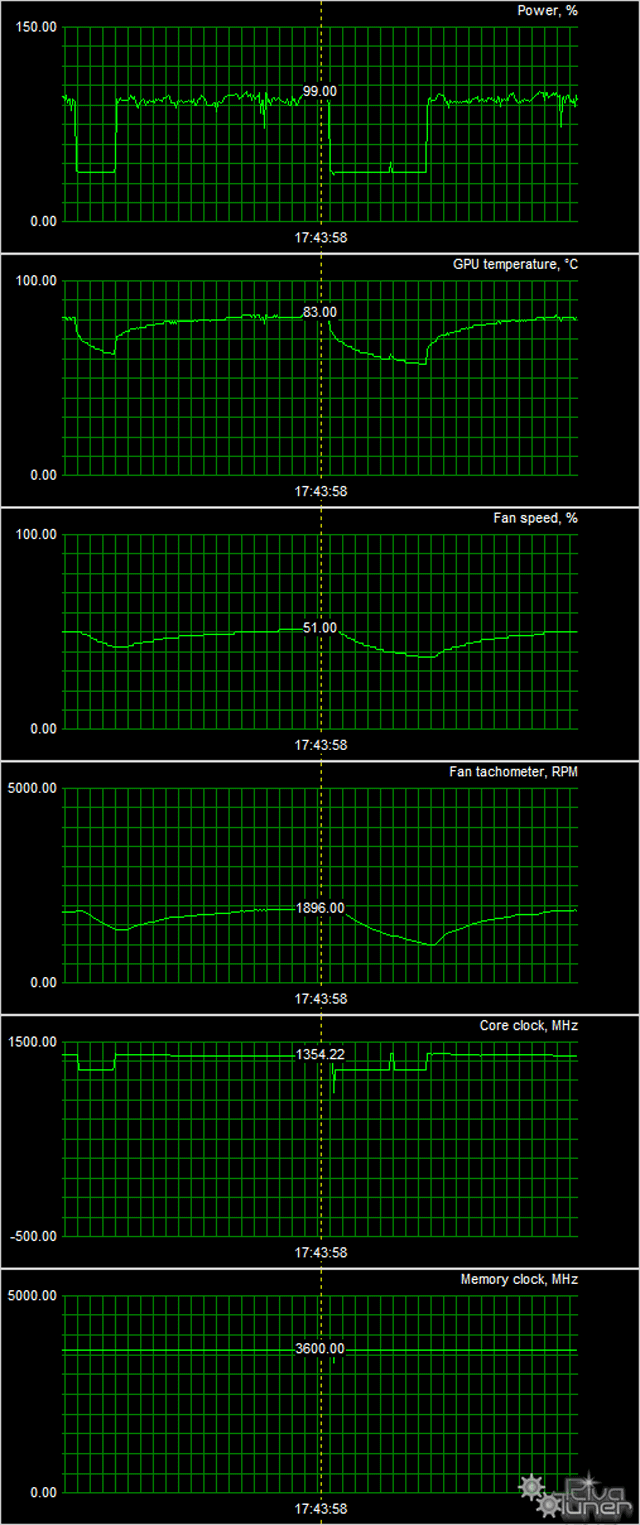

| Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder) |
|---|
 |
Методика измерения шума
- Помещение шумоизолировано и заглушено, снижены реверберации.
- Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
- Фоновый уровень 20 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
- Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
- Режимы измерения:
- Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
- Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
- Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.
В режиме простоя в 2D температура составляла 40 °C, вентиляторы не работали. Шум был равен фоновому — 20 дБА.
При просмотре фильма с аппаратным декодированием температура медленно поднималась до 62 °C, вентиляторы запускались, но при достижении температуры 61 °C снова выключались. Уровень шума по сути не изменялся.
В режиме максимальной нагрузки в 3D температура быстро достигала 80 °C, затем рост замедлялся. Максимум оказался равен 83 °C, вентиляторы при этом раскручивались до 1900 оборотов в минуту, шум вырастал до 38 дБА, так что хотя эта СО относительно тихая, она все-таки заметно более шумная, чем кулер на референс-карте.

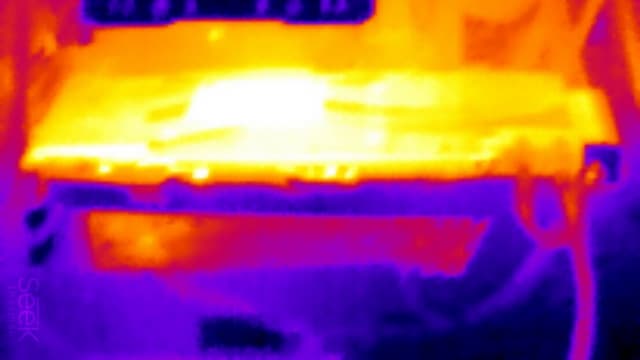

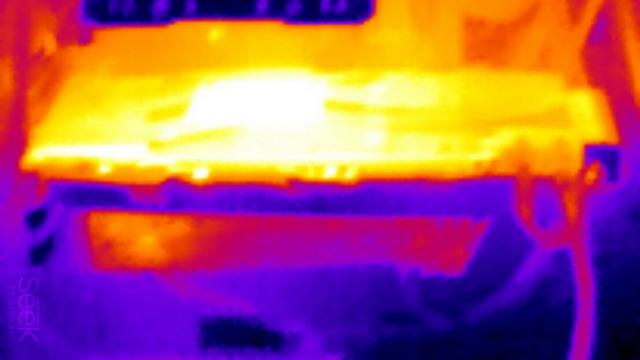

Термоснимок
Наибольшая температура — в районе GPU, где в задней пластине есть окно.

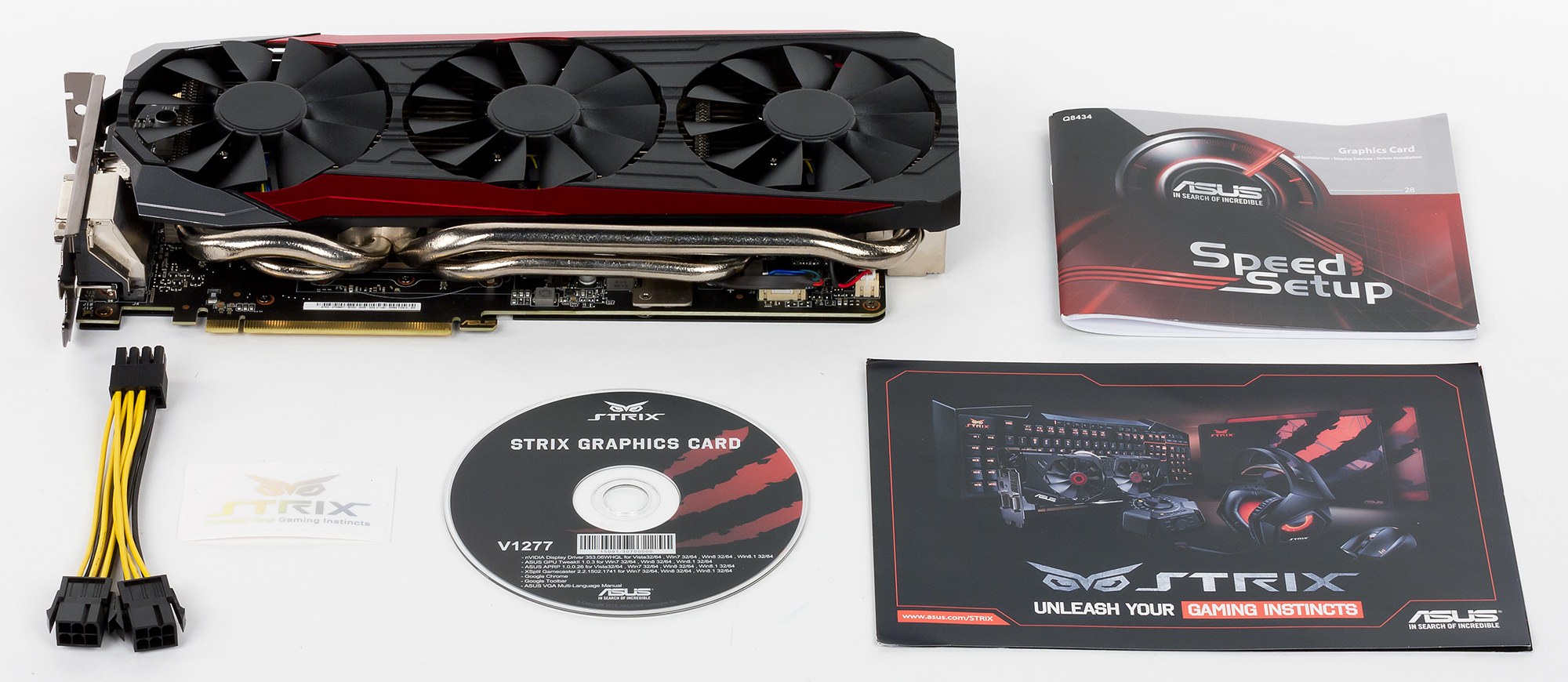

| Комплектация | |
|---|---|
Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект плюс разветвитель питания и фирменную наклейку. |  |
| Упаковка | |
|---|---|
 |  |
Установка и драйверы
Конфигурация тестового стенда
- Компьютер на базе процессора Intel Core i7-3960X (Socket 2011):
- процессор Intel Core i7-3960X (o/c 4 ГГц);
- СО Hydro SeriesT H100i Extreme Edition Performance CPU Cooler;
- СО Intel Thermal Solution RTS2011LC;
- системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
- оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
- жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
- 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
- блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
- корпус Corsair Obsidian 800D Full Tower.
- операционная система Windows 7 64-битная; DirectX 11.1;
- монитор Samsung U28D590D (28″);
- клавиатура Cougar 700K;
- драйверы AMD версии Catalyst 15.7 Omega;
- драйверы Nvidia версии 353.30;
- VSync отключен.
Список инструментов тестирования
Методику тестирования и все настройки можно посмотреть здесь.
- BioShock Infinite (Irrational Games/2K Games)
- Watch Dogs (Ubisoft)
- Grand Theft Auto V (Rockstar Games/Rockstar Games)
- The Witcher 3: Wild Hunt (CD Projekt RED)
- Middle-earth: Shadow of Mordor (Monolith Productions/Warner Bros. Interactive Entertainment)
- Batman: Arkham Origins (Warner Bros. Interactive Entertainment)
- 3DMark (2013) (FutureMark)
- Metro: Last Light (4A Games/Deep Silver)
- Battlefield 4 (EA Digital Illusions CE/EA)
- Dragon Age: Inquisition (BioWare/EA)
Результаты тестов: сравнение производительности
- BioShock Infinite
- Watch Dogs
- Grand Theft Auto V
- The Witcher 3: Wild Hunt
- Middle-earth: Shadow of Mordor
- Batman: Arkham Origins
- 3DMark (FireStrike) Graphics Marks
- Metro: Last Light
- Battlefield 4
- Dragon Age: Inquisition
Выводы
| Рейтинг iXBT.com | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — GeForce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36 ежемесячно исследуемым нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят GTX 980 Ti и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. | начало сентября 2015 г. | |||
| № | Название ускорителя | Рейтинг iXBT.com | Рейтинг полез. | Цена |
| 05 | Asus Strix GTX 980 Ti 6144 МБ, 1215—1366/7200 | 2680 | 301 | 890 |
| 06 | GTX 980 Ti 6144 МБ, 1000—1075/7000 | 2670 | 314 | 849 |
| 07 | R9 Fury X 4096 МБ, 1050/1050/1000 | 2660 | 293 | 909 |
| 08 | R9 Fury 4096 МБ, 1000/1000/1000 | 2570 | 367 | 700 |
Комментарий к Рейтингам iXBT.com
Тестирование показало, что топовые игровые ускорители R9 Fury X и GTX 980 Ti идут практически на равных (разница в рейтингах мизерная). В итоге серьезно повышенные частоты ускорителя Asus позволили ему оказаться быстрейшим в группе, хотя преимущество над соперниками у него тоже минимальное.
| Рейтинг полезности | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг полезности тех же карт получается, если показатели предыдущего рейтинга разделить на цены соответствующих ускорителей | начало сентября 2015 г. | |||
| № | Название ускорителя | Рейтинг полез. | Рейтинг iXBT.com | Цена |
| 22 | R9 Fury 4096 МБ, 1000/1000/1000 | 367 | 2570 | 700 |
| 27 | GTX 980 Ti 6144 МБ, 1000—1075/7000 | 314 | 2670 | 849 |
| 29 | Asus Strix GTX 980 Ti 6144 МБ, 1215—1366/7200 | 301 | 2680 | 890 |
| 30 | R9 Fury X 4096 МБ, 1050/1050/1000 | 293 | 2660 | 909 |
Комментарий к Рейтингам полезности
Лидерство Radeon R9 Fury можно считать условным, потому что на момент написания материала этих карт еще не было в продаже, и для него была использована условная цена в 700 долларов, основанная на рекомендованной для российского рынка. Повышенная относительно среднестатистического GTX 980 Ti цена продукта Asus ставит его в рейтинге ниже, хотя разнциа минимальна.
Asus Strix GTX 980 Ti OC 6144 МБ 384-битной GDDR5 PCI-E — на сегодня один из самых мощных однопроцессорных ускорителей игрового класса с отличными возможностями для оверклокинга и с мощной и эффективной системой охлаждения. Наличие 6 гигабайт памяти даст возможность широко использовать этот продукт даже в самых требовательных современных играх в разрешениях класса 3840×2160, и еще останется задел на будущее. Понятно, что ускоритель относится к классу Hi-End, и его цена очень высока, однако выбор за энтузиастами. Полагаем, что среди GeForce GTX 980 Ti, наряду с ранее изученным изделием Zotac, данный вариант Asus будет одним из лучших. Что касается разгона, то мы провели очень краткие тесты, получив стабильную работу ядра на частоте 1320—1430 МГц (при безопасном увеличении напряжений). Мы не приводим результаты такого тестирования, потому что оценка «разгонного потенциала» может быть сделана только для конкретного экземпляра, а не для всей серии карт.
Oкончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).
В номинации «Оригинальный дизайн» (за сентябрь 2015 года)
награду получила карта:
- Asus Strix GTX 980 Ti OC 6144 МБ 384-битной GDDR5 PCI-E
