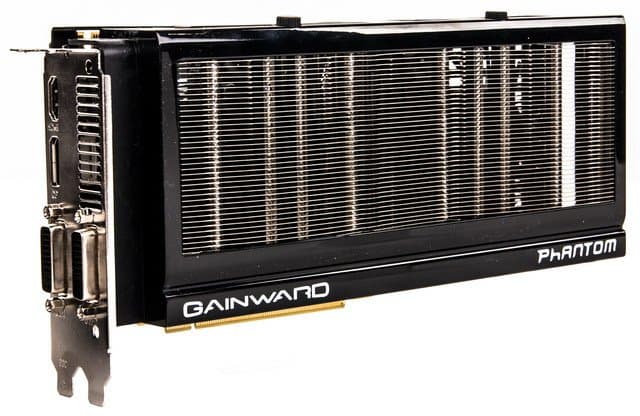

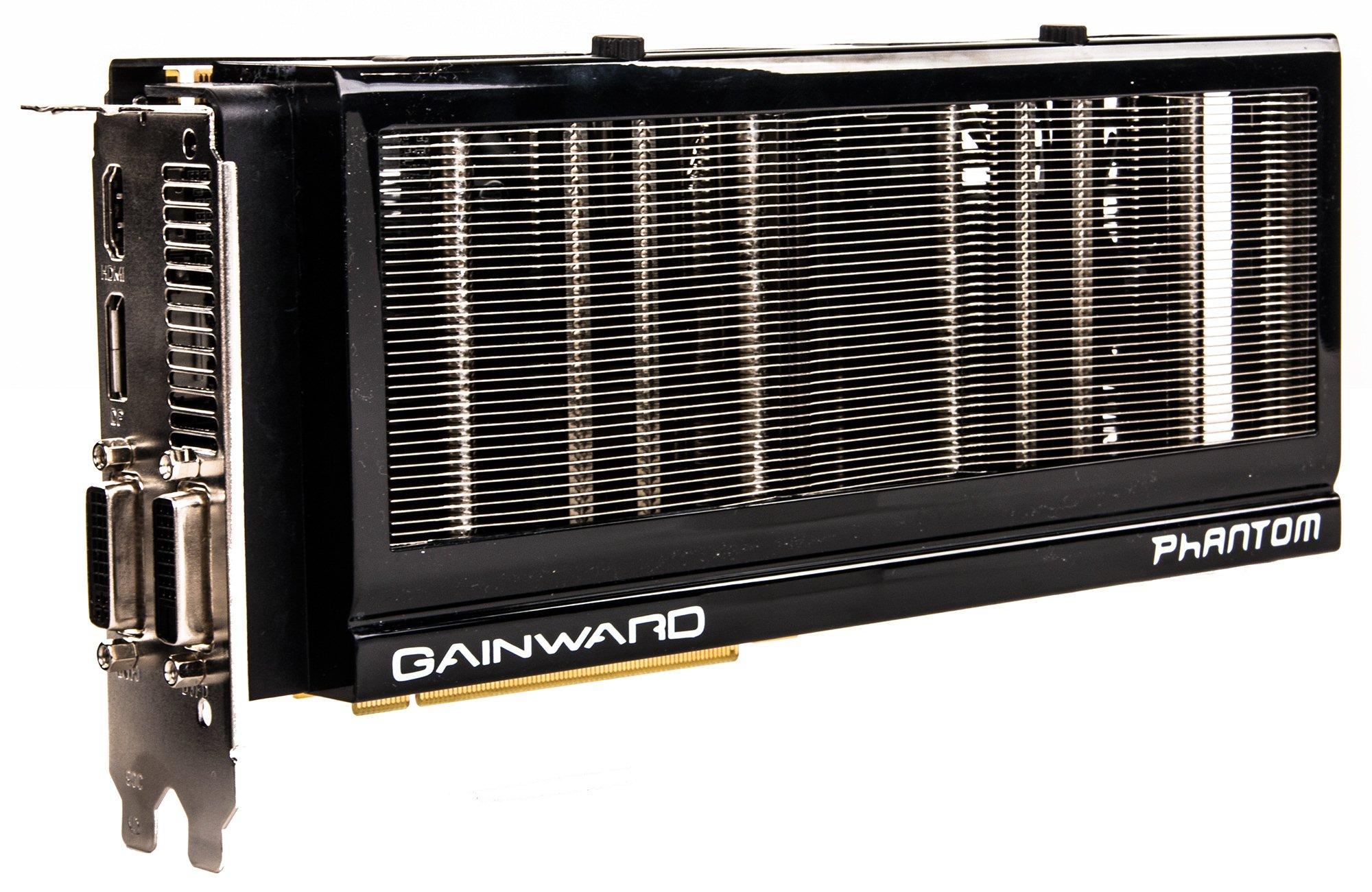

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Gainward Geforce GTX 960 Phantom 2048 МБ 128-битной GDDR5 PCI-E
Сведения о производителе: Компания Gainward основана в 1984 году в в Китайской Республике (Тайвань). Изначально была одним из ведущих ОЕМ-производителей видеокарт, затем вышла на рынок под своим брендом. Прославилась своей серией Golden Sample, в которую входили ускорители, имеющие фабрично установленные повышенные частоты работы. К сожалению, из-за ошибок менеджмента компания Gainward потерпела крах в 2004 году. В 2005 году активы компании Gainward приобрела фирма Palit Microsystems (торговая марка Palit), после чего был образован холдинг Palit Group. Тогда же штаб-квартира была перенесена в Гонконг, а на Тайване оставлены офисы, занимающиеся исследованием и разработками (а также продажами на локальном рынке) раздельно для марок Palit и Gainward. Дочерняя структура Gainward имеет свои собственные департаменты разработок и развития, продаж и маркетинга.
Устройство(а)
| Gainward Geforce GTX 960 Phantom 2048 МБ 128-битной GDDR5 PCI-E | ||
|---|---|---|
| Параметр | Значение | Номинальное значение (референс) |
| GPU | Geforce GTX 960 (GM206) | |
| Интерфейс | PCI Express x16 | |
| Частота работы GPU (ROPs), МГц | 1278—1418 | 1126—1178 |
| Частота работы памяти (физическая (эффективная)), МГц | 1750 (7000) | 1750 (7000) |
| Ширина шины обмена с памятью, бит | 128 | |
| Число вычислительных блоков в GPU/частота работы блоков, МГц | 8/1278—1418 | 8/1126—1178 |
| Число операций (ALU) в блоке | 128 | |
| Суммарное число операций (ALU) | 1024 | |
| Число блоков текстурирования (BLF/TLF/ANIS) | 64 | |
| Число блоков растеризации (ROP) | 32 | |
| Размеры, мм | 245×100×50 | 190×100×36 |
| Количество слотов в системном блоке, занимаемые видеокартой | 3 | 2 |
| Цвет текстолита | черный | черный |
| Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»), Вт | 128/55/18 | 119/45/17 |
| Уровень шума (в режиме 2D/в режиме 2D (просмотр видео)/в режиме максимального 3D), дБА | 24/24/29,6 | — |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/HDMI), 1×HDMI 2.0, 1×DisplayPort 1.2 | 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0, 3×DisplayPort 1.2 |
| Поддержка многопроцессорной работы | SLI | |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 |
| Дополнительное питание: количество 8-контактных разъемов | Нет | Нет |
| Дополнительное питание: количество 6-контактных разъемов | 1 | 1 |
| Максимальное разрешение 2D: DP/HDMI/Dual-Link DVI/Single-Link DVI | 3840×2400/3840×2400/2560×1600/1920×1200 | |
| Максимальное разрешение 3D: DP/HDMI/Dual-Link DVI/Single-Link DVI | 3840×2400/3840×2400/2560×1600/1920×1200 | |
| Комплектация локальной памятью | |
|---|---|
Картa имеeт 2048 МБ памяти GDDR5 SDRAM, размещенной в 4 микросхемах по 4 Гбит (по 2 на каждой стороне PCB). Микросхемы памяти Samsung (GDDR5). Микросхемы расчитаны на номинальную частоту работы в 1785 (7140) МГц. |  |
| Сравнение с эталонным дизайном (reference) | |
|---|---|

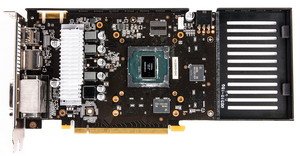

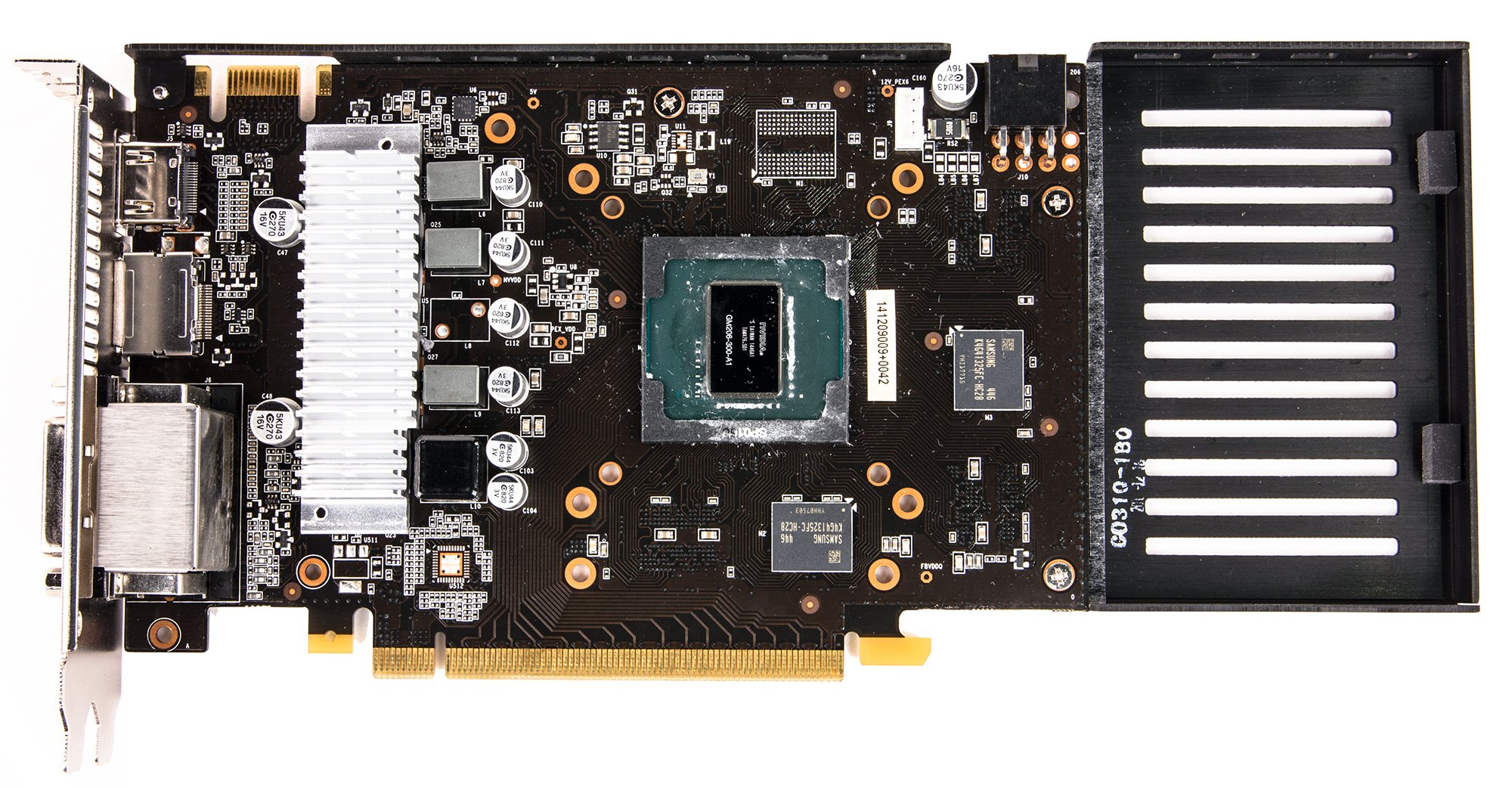

| Вид спереди | |
| Gainward Geforce GTX 960 Phantom 2048 МБ 128-битной GDDR5 PCI-E | Reference card Nvidia Geforce GTX 960 |
 |  |

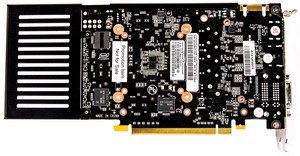

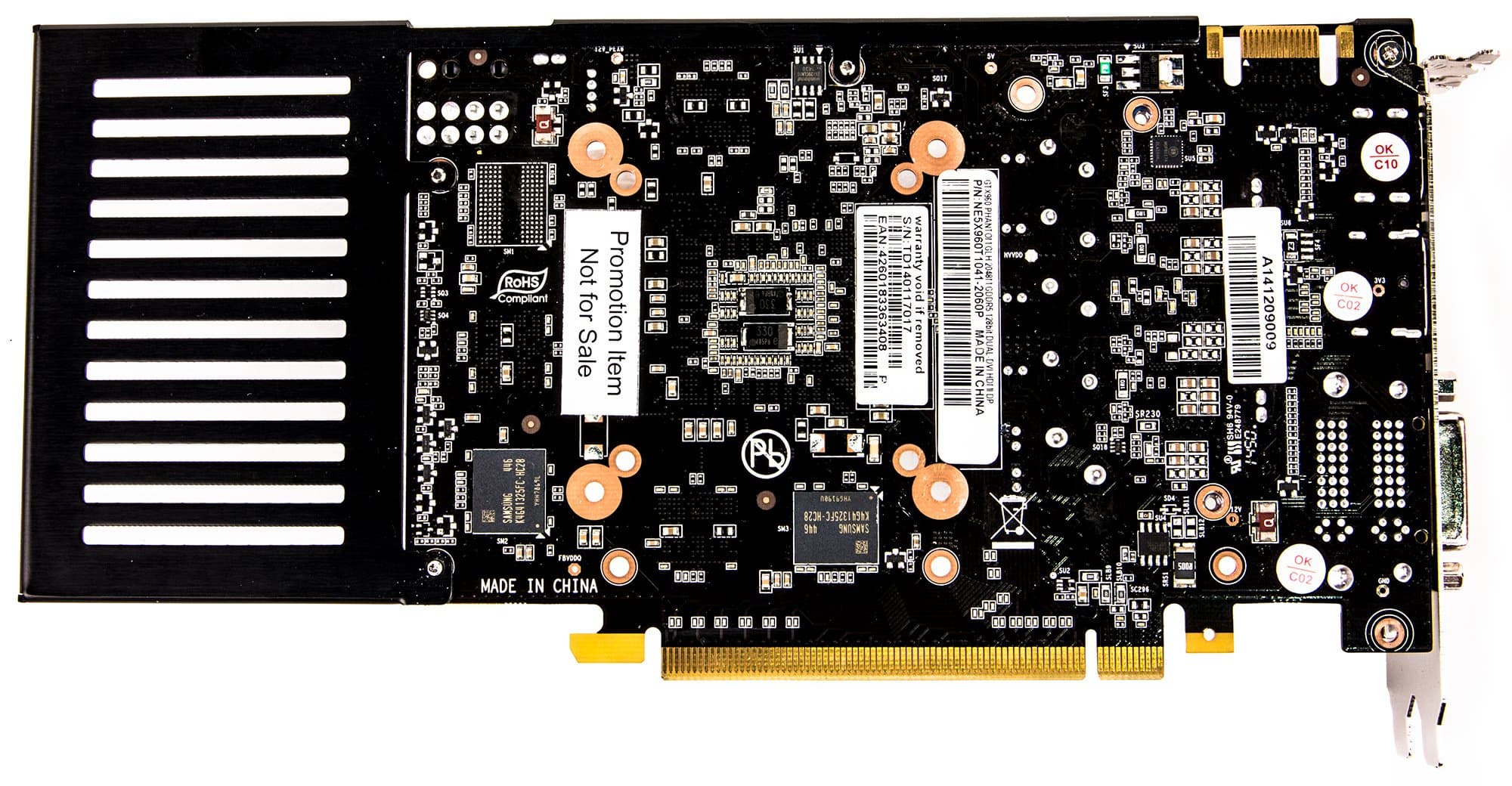

| Вид сзади | |
| Gainward Geforce GTX 960 Phantom 2048 МБ 128-битной GDDR5 PCI-E | Reference card Nvidia Geforce GTX 960 |
 |  |
По сути, перед нами та же самая PCB, которую мы уже изучали в обзоре Palit GTX 960. Собственно, это совершенно логично, ведь компания Palit Group обладает обеими марками: Palit и Gainward. Разница лишь в частотах работы и в СО.
Следует снова сказать, что плата 192-битная, то есть на ней разведена шина памяти шириной в 192 бит, а не 128. Это можно легко вычислить по количеству посадочных мест под микросхемы памяти: их 6, а сейчас все микросхемы памяти 32-битные. А установлено всего 4 микросхемы, доступ к которым и получается 128-битным. Вполне возможно, что через какое-то время появится GTX 960 Ti со 192-битной шиной, а нынешний GTX 960 опустится в ценовой сегмент чуть ниже.
Схема питания ядра 3-фазная. PCB совсем небольшая, но для монтажа довольно длинной системы охлаждения сделан металлический удлинитель карты, крепящийся с оборотной стороны PCB.
| Система охлаждения | |
|---|---|

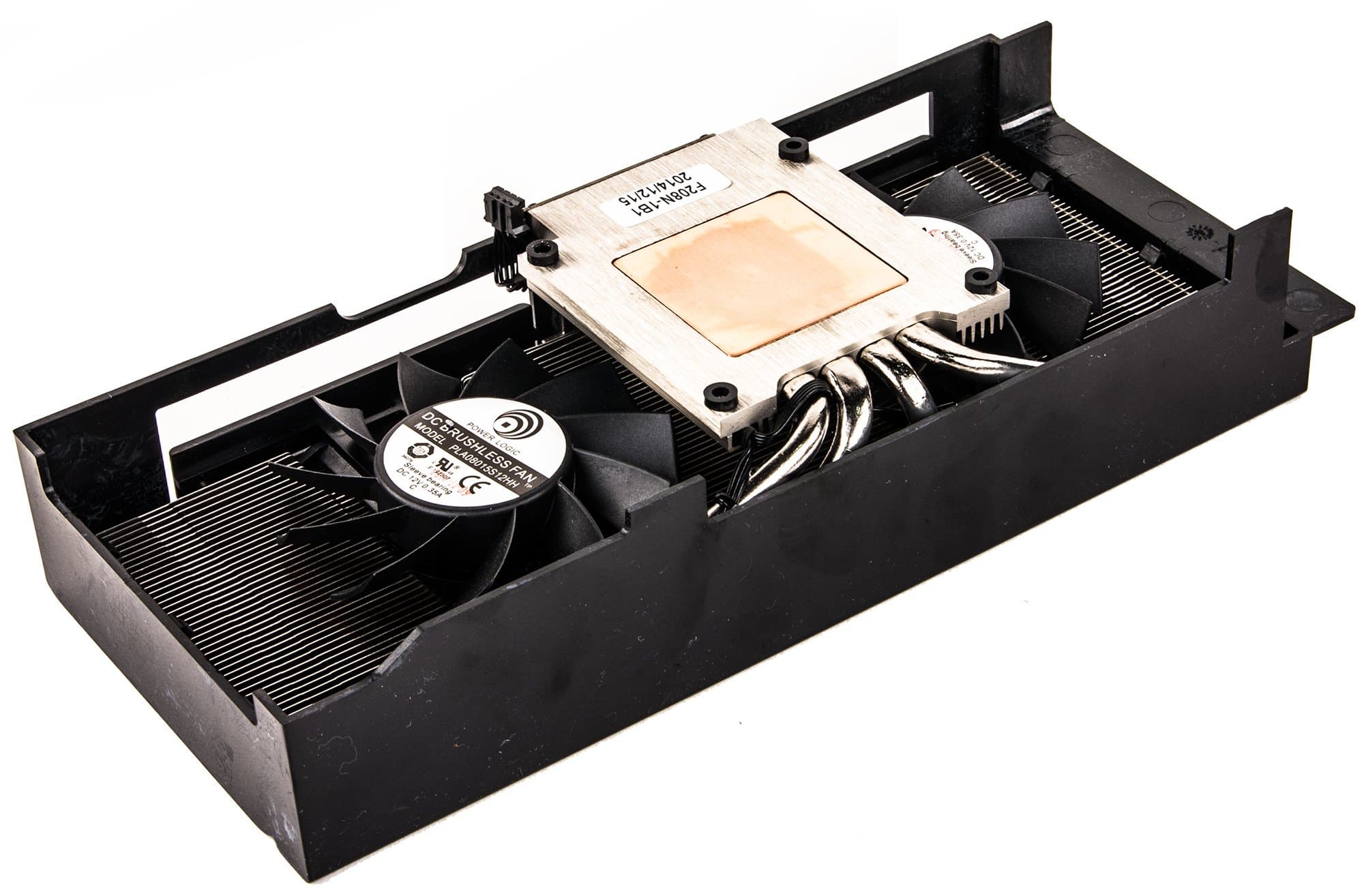

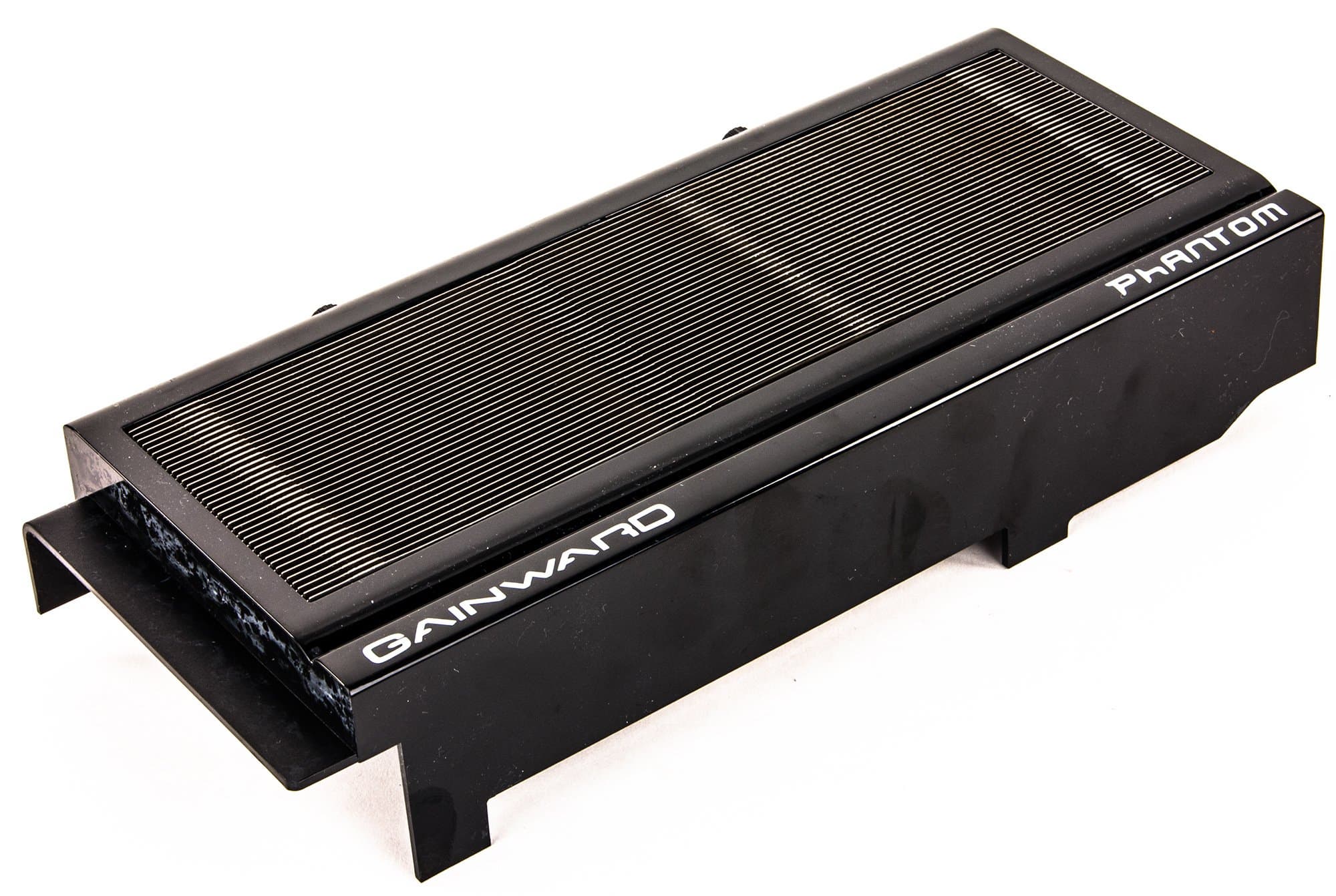

Фирменная СО Phantom характеризуется внутренним размещением вентиляторов, поэтому снаружи их не видно. Также особенностью этого кулера является то, что подошва, прижимающаяся к ядру, соединяется с радиатором тепловыми трубками. Как раз между подошвой и радиатором и размещаются вентиляторы, которые можно легко вынимать для чистки. Микросхемы памяти не охлаждаются, а силовые транзисторы имеют свой небольшой радиатор. После 6-часового прогона под нагрузкой максимальная температура не превысила 73 градусов, что является приемлемым результатом для видеокарты такого уровня. |  |
 | |
| Мониторинг температурного режима с помощью EVGA PrecisionX (автор А. Николайчук AKA Unwinder) |
|---|
 |
Методика измерения шума
- Помещение шумоизолировано и заглушено, снижены реверберации.
- Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
- Фоновый уровень 20 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
- Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
- Режимы измерения:
- Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
- Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
- Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.
В режиме простоя в 2D вентиляторы работали на частоте примерно 800 оборотов в минуту, шум достигал 24 дБА. Температура ядра не поднималась выше 29 °C.
При просмотре фильма с аппаратным декодированием температура ядра достигала 39 °C, частота вращения вентиляторов не менялась, уровень шума тот же.
В режиме максимальной нагрузки в 3D температура достигала уровня 73 °C, частота вращения поднималась до 1400 оборотов в минуту, шум вырастал до 29,6 дБА. В целом карта очень тихая, однако достигается это за счет относительно высоких температур под серьезной нагрузкой.
| Комплектация. | |
|---|---|

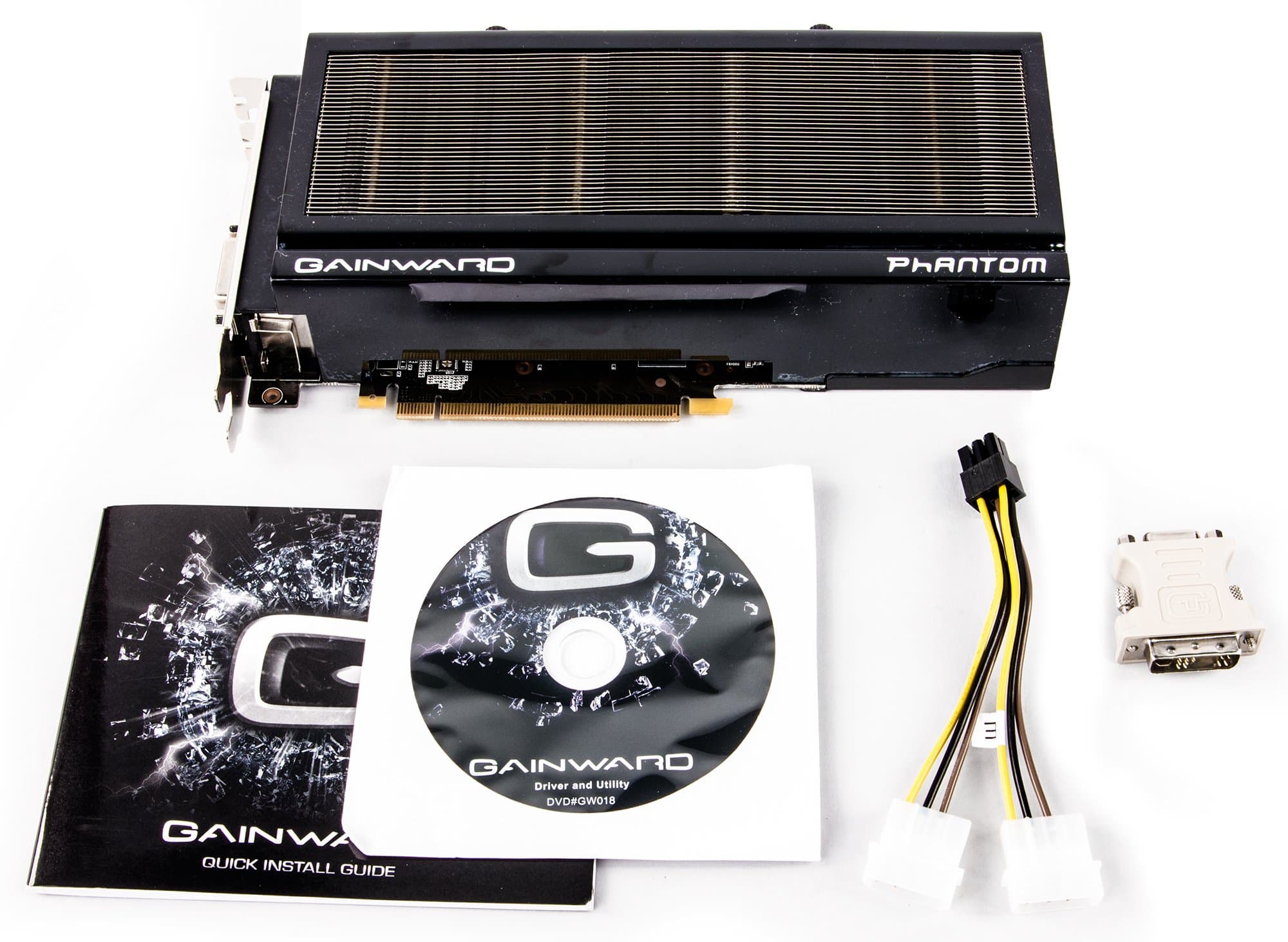

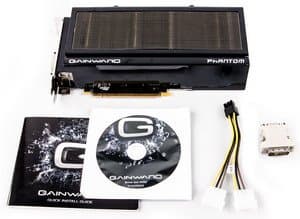

Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект плюс разветвитель питания, адаптер DVI-to-VGA. |  |

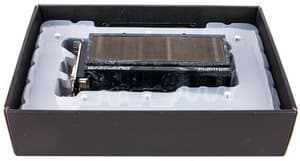

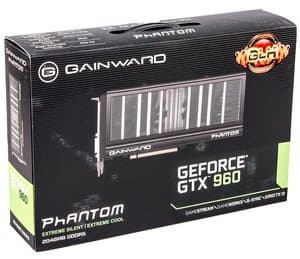

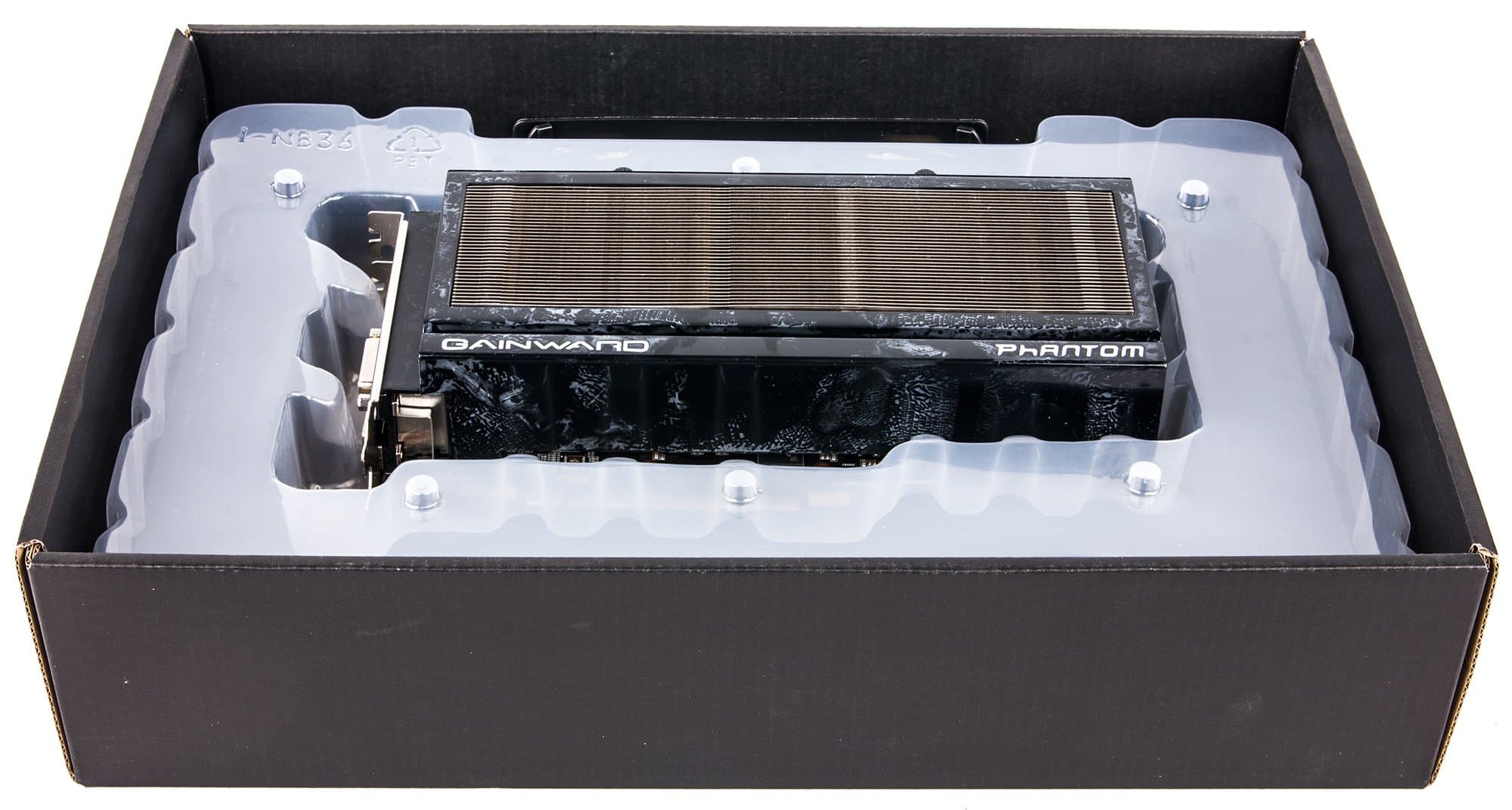

| Упаковка | |
|---|---|
 |  |
Установка и драйверы
Конфигурация тестового стенда
- Компьютеры на базе процессора Intel Core i7-3960X (Socket 2011):
- 2 процессора Intel Core i7-3960X (o/c 4 ГГц);
- СО Hydro SeriesT H100i Extreme Performance CPU Cooler;
- СО Intel Thermal Solution RTS2011LC;
- системная плата Asus Sabertooth X79 на чипсете Intel X79;
- системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
- оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
- жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
- жесткий диск WD Caviar Blue WD10EZEX 1 TБ SATA2;
- 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
- блок питания Thermaltake Амур 1200 (1200 Вт);
- блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
- корпус Corsair Obsidian 800D Full Tower.
- операционная система Windows 7 64-битная; DirectX 11.1;
- монитор Samsung U28D590D (28″);
- монитор Asus ProArt PA249Q (24″);
- клавиатура Cougar 700K;
- драйверы AMD версии Catalyst 14.12,
- драйверы Nvidia версии 347.25,
- VSync отключен.
Список инструментов тестирования
Все настройки в нижеперечисленном ПО выставлены на максимальное качество графики.
- BioShock Infinite (Irrational Games/2K Games) — DirectX 11.0
- 3DMark (2013) (FutureMark) — DirectX 11.1, настройки тестирования — Performance. Использовался набор тестов FireStrike (в результатах показаны graphics points только по этому набору тестов).
- Middle-earth: Shadow of Mordor (Monolith Productions/Warner Bros. Interactive Entertainment) — DirectX 11.0
- Batman: Arkham Origins (Warner Bros. Interactive Entertainment) — DirectX 11.0
- Dragon Age: Inquisition ( BioWare/EA) — DirectX 11.0
- Watch Dogs (Ubisoft) — DirectX 11.0
- Hitman Absolution (IO Interactive/Square Enix) — DirectX 11.1
- Metro: Last Light (4A Games/Deep Silver) — DirectX 11.0
- Battlefield 4 (EA Digital Illusions CE/EA) — DirectX 11.0
- Thief (2014) (Eldos Montreal/Square Enix) — DirectX 11.1
Результаты тестов: сравнение производительности
- BioShock Infinite
- Watch Dogs
- Hitman Absolultion
- Thief (2014)
- Middle-earth: Shadow of Mordor
- Batman: Arkham Origins
- 3DMark (FireStrike) Graphics Marks
- Metro: Last Light
- Battlefield 4
- Dragon Age: Inquisition
Выводы
| Рейтинг iXBT.com | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Geforce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36 ежемесячно исследуемых нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят GTX 960 и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. | конец февраля 2015 г. | |||
| № | Название ускорителя | Рейтинг iXBT.com | Рейтинг полез. | Цена |
| 12 | R9 285 2048 МБ, 973/973/5500 | 1350 | 504 | 268 |
| 13 | R9 280 3072 МБ, 940/940/5000 | 1250 | 498 | 251 |
| 15 | Gainward GTX 960 2048 МБ, 1278—1418/7200 | 1160 | 504 | 230 |
| 17 | GTX 760 2048 МБ, 980—1033/6000 | 1160 | 487 | 238 |
| 19 | GTX 960 2048 МБ, 1126—1178/7000 | 1100 | 478 | 230 |
| 20 | R9 270X 2048 МБ, 1050/1050/5600 | 1060 | 525 | 202 |
| 21 | GTX 660 Ti 2048 МБ, 915—1030/6000 | 1040 | 230 | 453 |
Комментарий к Рейтингам iXBT.com
Благодаря повышенным частотам работы ускоритель Gainward (впрочем, как и все ранее изученные Geforce GTX 960) опередил Geforce GTX 760 и лишь чуть-чуть не догнал Radeon R9 280.
| Рейтинг полезности | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг полезности тех же карт получается если показатели предыдущего рейтинга разделить на цены соответствующих ускорителей | конец февраля 2015 г. | |||
| № | Название ускорителя | Рейтинг полез. | Рейтинг iXBT.com | Цена |
| 03 | R9 270X 2048 МБ, 1050/1050/5600 | 525 | 1060 | 202 |
| 07 | Gainward GTX 960 2048 МБ, 1278—1418/7200 | 504 | 1160 | 230 |
| 09 | R9 285 2048 МБ, 973/973/5500 | 504 | 1350 | 268 |
| 10 | R9 280 3072 МБ, 940/940/5000 | 498 | 1250 | 251 |
| 13 | GTX 760 2048 МБ, 980—1033/6000 | 487 | 1160 | 238 |
| 15 | GTX 960 2048 МБ, 1126—1178/7000 | 478 | 1100 | 230 |
| 33 | GTX 660 Ti 2048 МБ, 915—1030/6000 | 230 | 1040 | 453 |
Комментарий к Рейтингам полезности
На момент написания материала цена на GTX 960 была явно завышенной, поэтому базовый ускоритель Nvidia занял в своей группе лишь предпоследнее место по рейтингу полезности. А вот повышенные частоты работы ускорителя Gainward позволили тому обогнать соперника в лице Radeon R9 285, и если стоимость продукта Gainward окажется примерно равна среднестатистической цене на GTX 960, то Gainward Geforce GTX 960 Phantom займет в своей группе сразу второе место. К сожалению, на момент написания статьи карта Gainward еще не была представлена в российской рознице, так что более содержательных выводов мы вам предложить не можем.
Gainward Geforce GTX 960 Phantom 2048 МБ 128-битной GDDR5 PCI-E — очередной представитель ускорителей среднего уровня последнего поколения. Видеокарта обладает очень хорошей системой охлаждения, которая мало шумит, эффективно работает и к тому же позволяет легко демонтировать вентиляторы для чистки без снятия всего кулера. У этого ускорителя серьезно повышена частота ядра, что приносит весьма ощутимые дивиденды в относительно низких разрешениях (про высокие речь не идет — там все сдерживается низкой ПСП из-за 128-битной шины).
Oкончательное решение традиционно остается за нашими читателями (смотрите на цены ниже и корректируйте выводы!). В номинации «Оригинальный дизайн» (за март 2015 года)
награду получила карта:
- Gainward Geforce GTX 960 Phantom 2048 МБ 128-битной GDDR5 PCI-E
| Средняя текущая цена (количество предложений) в московской рознице: | |
|---|---|
| Рассматриваемые карты | Конкуренты |
| GTX 960 — $182 (на 01.06.16) | R9 280 — $276(2) |
| GTX 960 — $182 (на 01.06.16) | R9 285 — $213(5) |
| GTX 960 — $182 (на 01.06.16) | GTX 760 — $212 (на 01.06.16) |
| GTX 960 — $182 (на 01.06.16) | GTX 660 Ti — $309(2) |
| Gainward Geforce GTX 960 Phantom — $208(1), | GTX 960 — $182 (на 01.06.16) |
| Предложения Gainward Geforce GTX 960 Phantom | |
