Накопители Transcend JetDrive 500 для ноутбуков Apple MacBook Air

Традиционно в нашей стране многие потребители предпочитали сборку компьютеров на заказ, а не приобретение готовых системных блоков. Это позволяло подобрать оптимальную конфигурацию под определенные требования, съэкономить в момент покупки, а также в дальнейшем иметь возможность апгрейда. Однако с увеличением распространения вычислительной техники данный подход стал использоваться все реже и в основном встречаться в игровом и профессиональном сегменте.

В большинстве случаев, разработанные крупными производителями персональные компьютеры, а также ноутбуки имеют скромные возможности по усовершенствованию своей конфигурации. Обычно у пользователея есть доступ только к модулям оперативной памяти и накопителю. Иногда можно заменить и некоторые дополнительные элементы, такие как беспроводной адаптер. А вот с процессором в большинстве случаев сделать ничего нельзя. Для определенного типа оборудования и сценариев использования, замена жесткого диска на SSD и добавление оперативной памяти позволяют существенно улучшить отзывчивость системы и продлить время ее жизни, но стоит признать, что все-таки подобный сценарий встречается сегодня нечасто.

Еще более сложная ситуация с продукцией Apple, поскольку производитель, стараясь «привязать» пользователя к своим продуктам, часто использует нестандартные параметры и формфакторы комплектующих. Например, в некоторых моделях Mac mini вы можете использовать модули памяти только с определенной частотой, а в MacBook давно используются компактные форматы флэшнакопителей. В то же время, производительности процессора пользователю для его задач может вполне хватать и заменять компьютер целиком он не видит смысла.

Здесь на помощь могут прийти сторонние разработчики, предлагающие специальные комплекты для апгрейда. Одной из таких компаний является Transcend, в арсенале которой присутствуют модули оперативной памяти, SSD накопители и внешние диски для систем Apple. В частности в линейку твердотельных накопителей JetDrive входят модели емкостью от 120 до 960 ГБ для установки в компьютеры Mac mini, MacBook Air и MacBook Pro выпуска от 2008 года и старше.

В этом материале мы познакомимся с моделью JetDrive 500, предназначенной для MacBook Air поколений 2010-2011 годов. Вопрос целесообразности апгрейда системы такого возраста выходит за рамки этой статьи. У этого подхода есть как плюсы, так и минусы. Решение зависит от требований и задач конкретного пользователя. Некоторым достаточно только увеличить объем дисковой памяти, другим хочется получить и новый процессор и внешние интерфейсы.

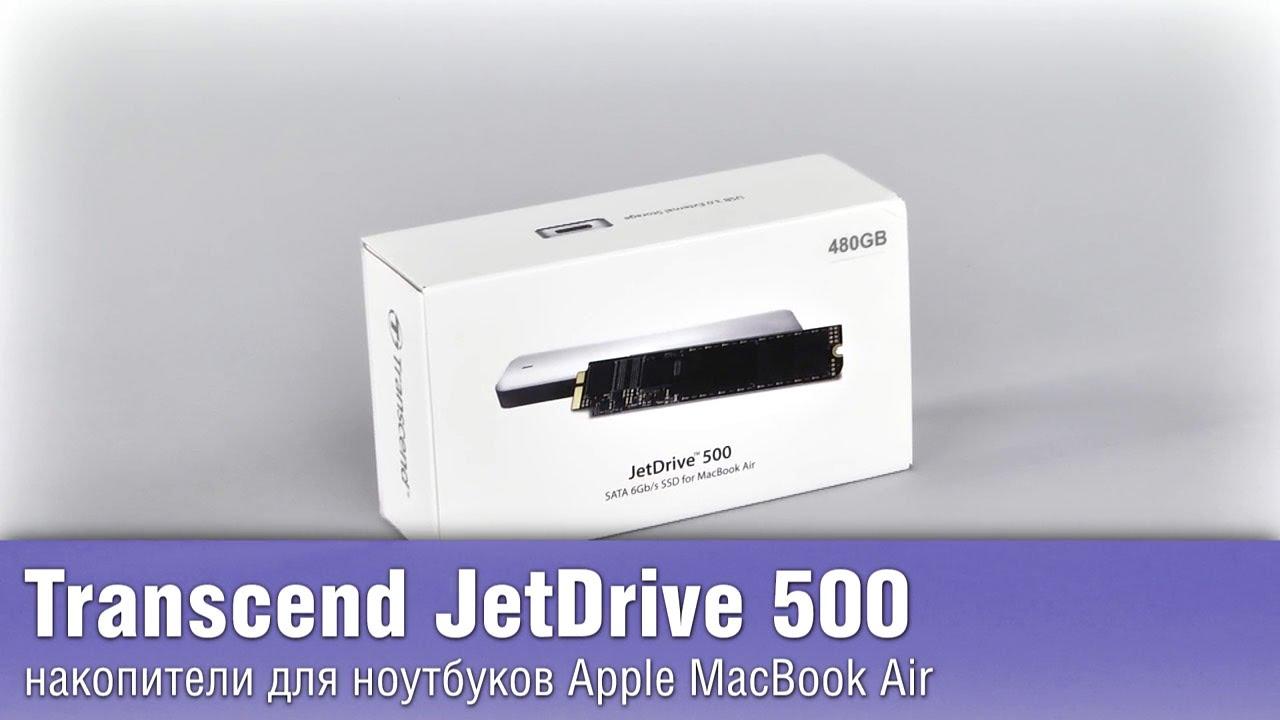

Составить первое впечатление о Transcend JetDrive 500 вам поможет наш видеообзор:

Наш видеообзор SSD-накопителя Transcend JetDrive 500 можно также посмотреть на filmdepo.ru

Комплект поставки и технические характеристики

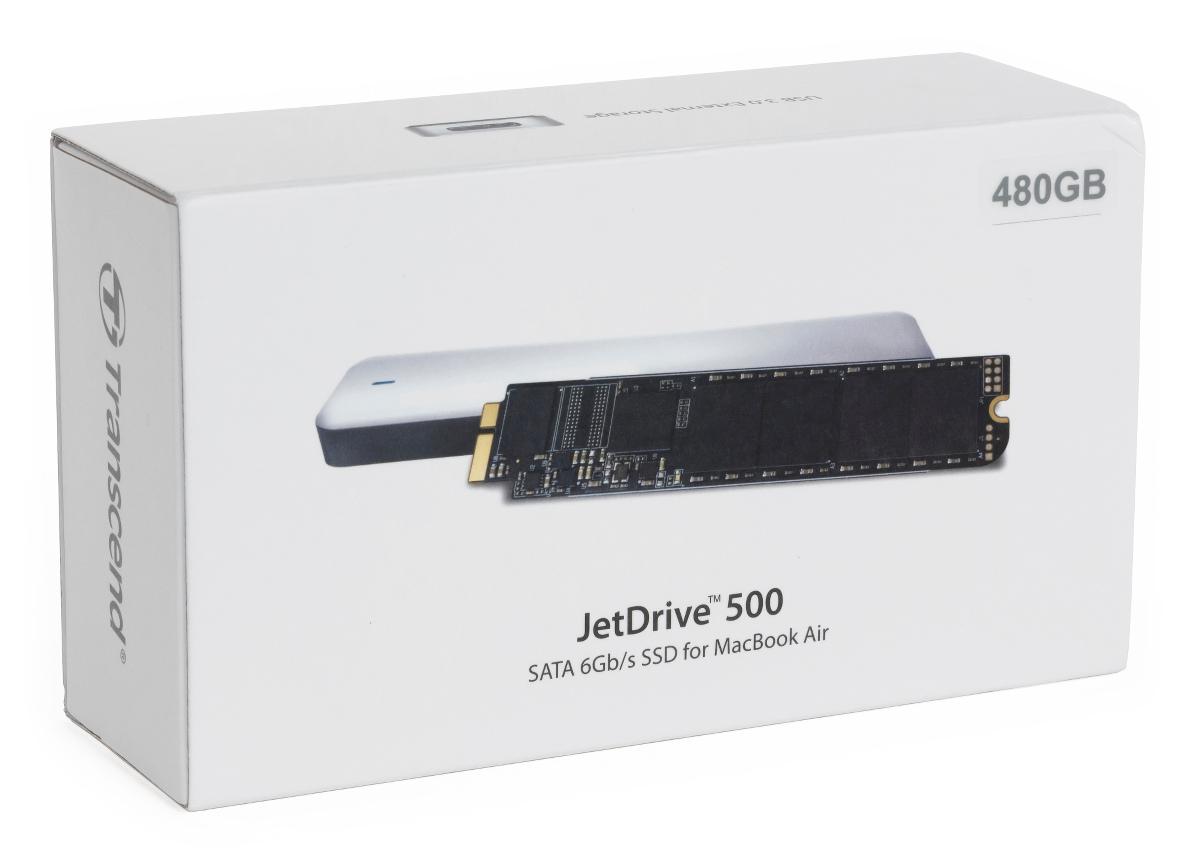

Устройство поставляется в крепкой картонной коробке, оформление которой явно намекает на продукты Apple. На упаковке присутствуют фотографии, основные технические характеристики и информация о совместимости.

Последний пункт очень важен, поскольку закрытая экосистема Apple может существенно затруднять возможности самостоятельной замены компонентов.

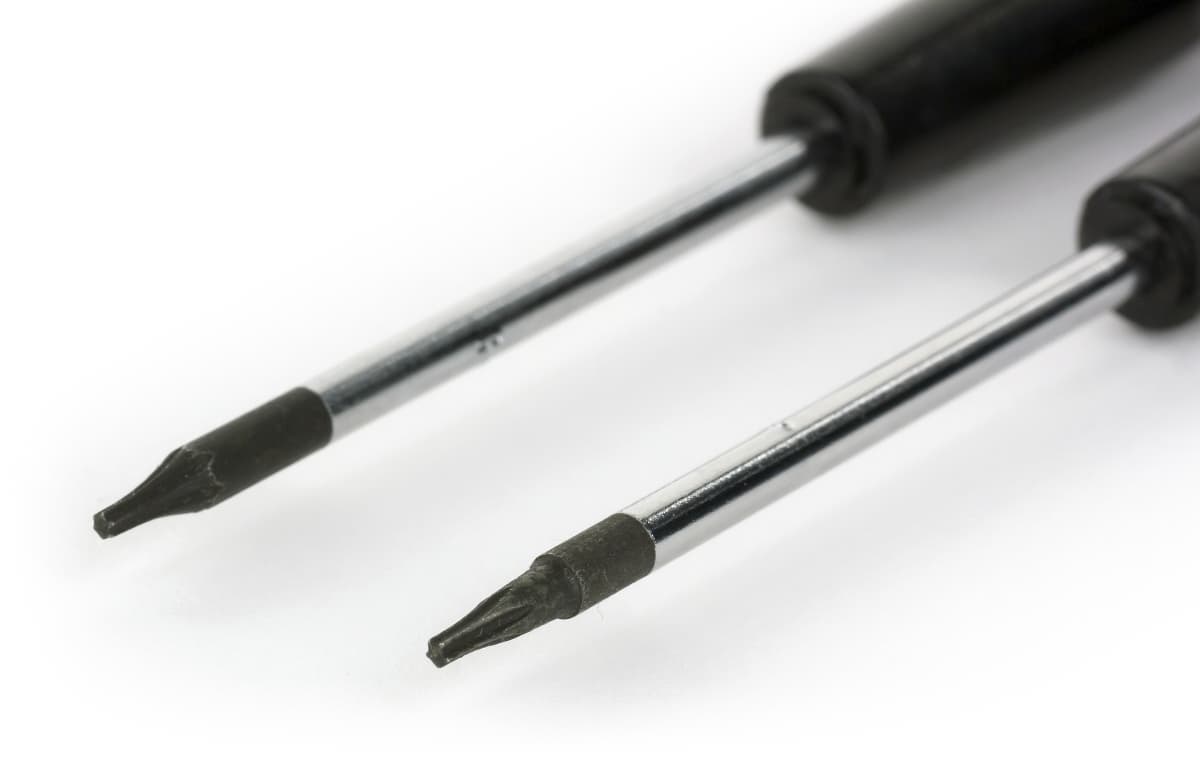

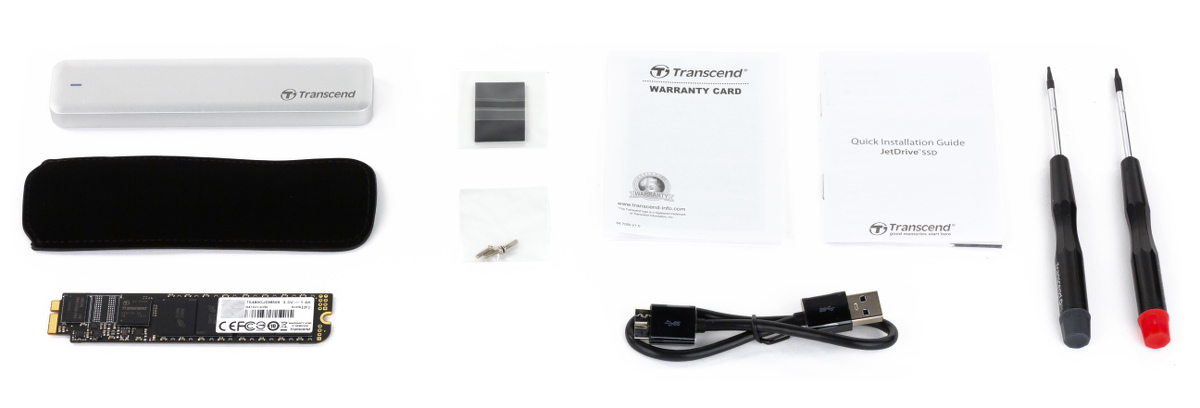

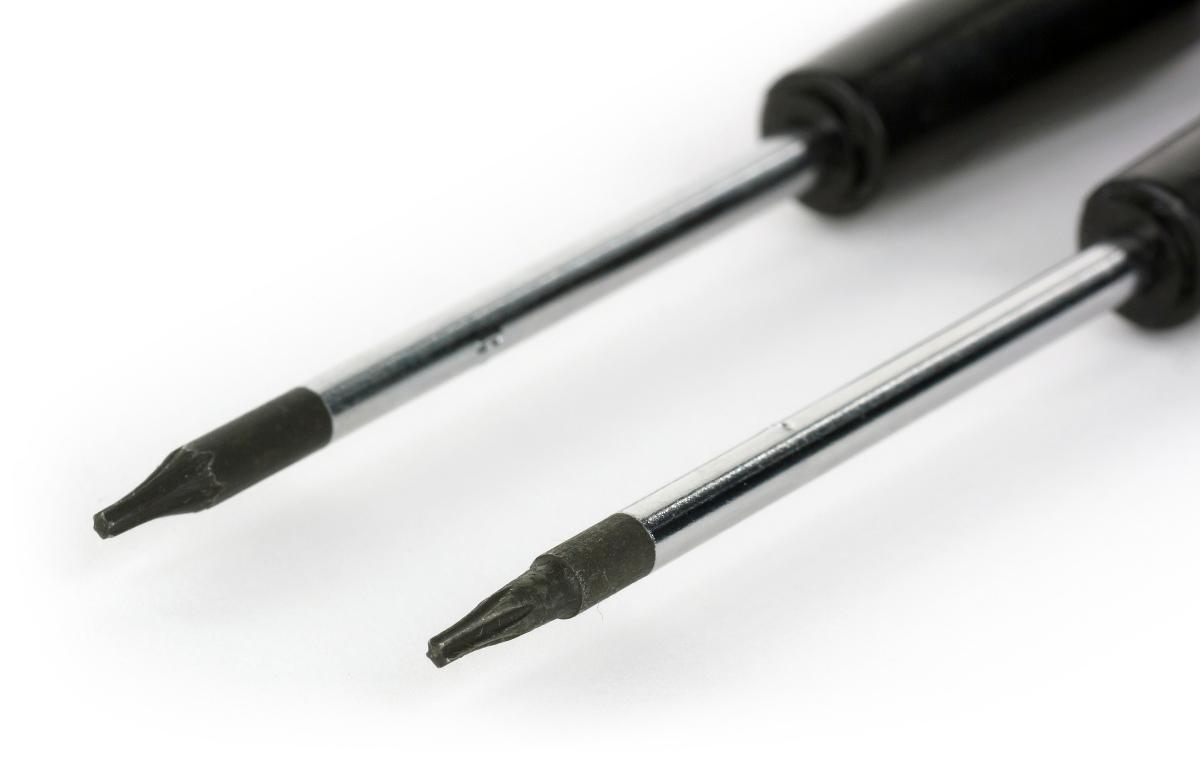

Комплект поставки интересен тем, что предоставляет все необходимые инструменты для осуществления апгрейда и даже несколько дополнительных элементов. В него входят накопитель, две специальные отвертки (P5 и T5) для вскрытия Mac Book Air, специальный внешний корпус с кабелем, чехлом и набором креплений, а также краткая инструкция на нескольких языках. Заметим, что упаковано все также очень качественно.

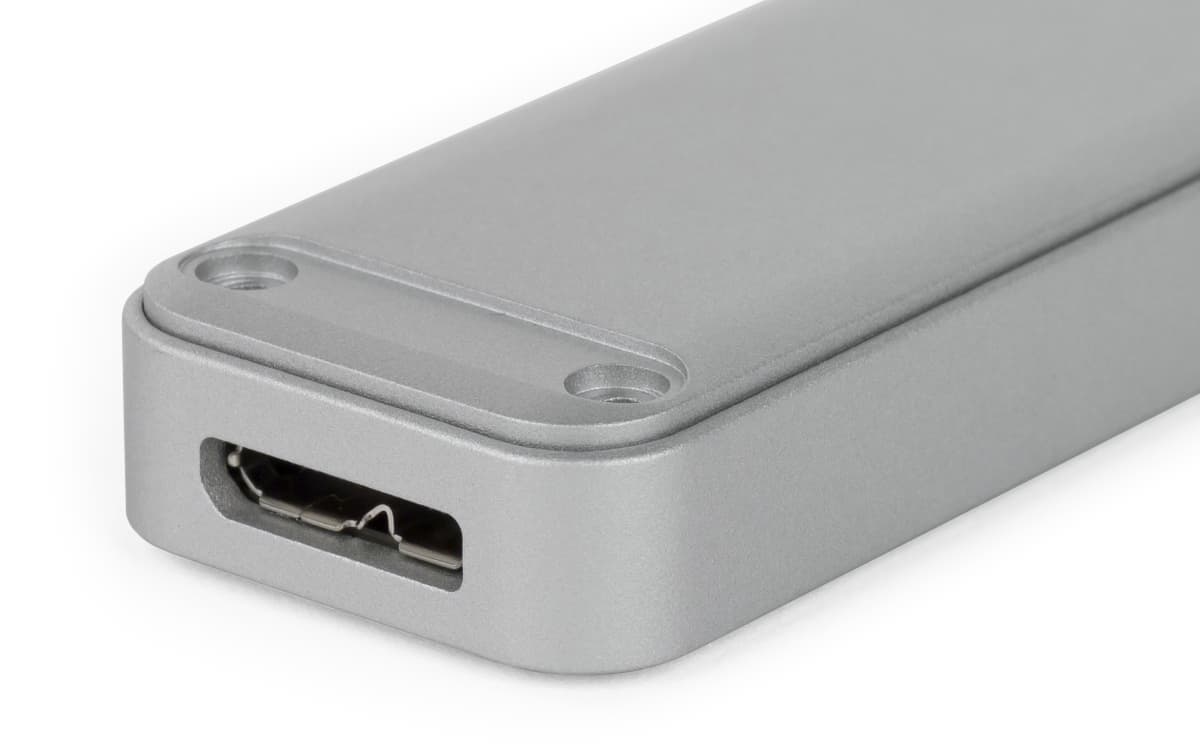

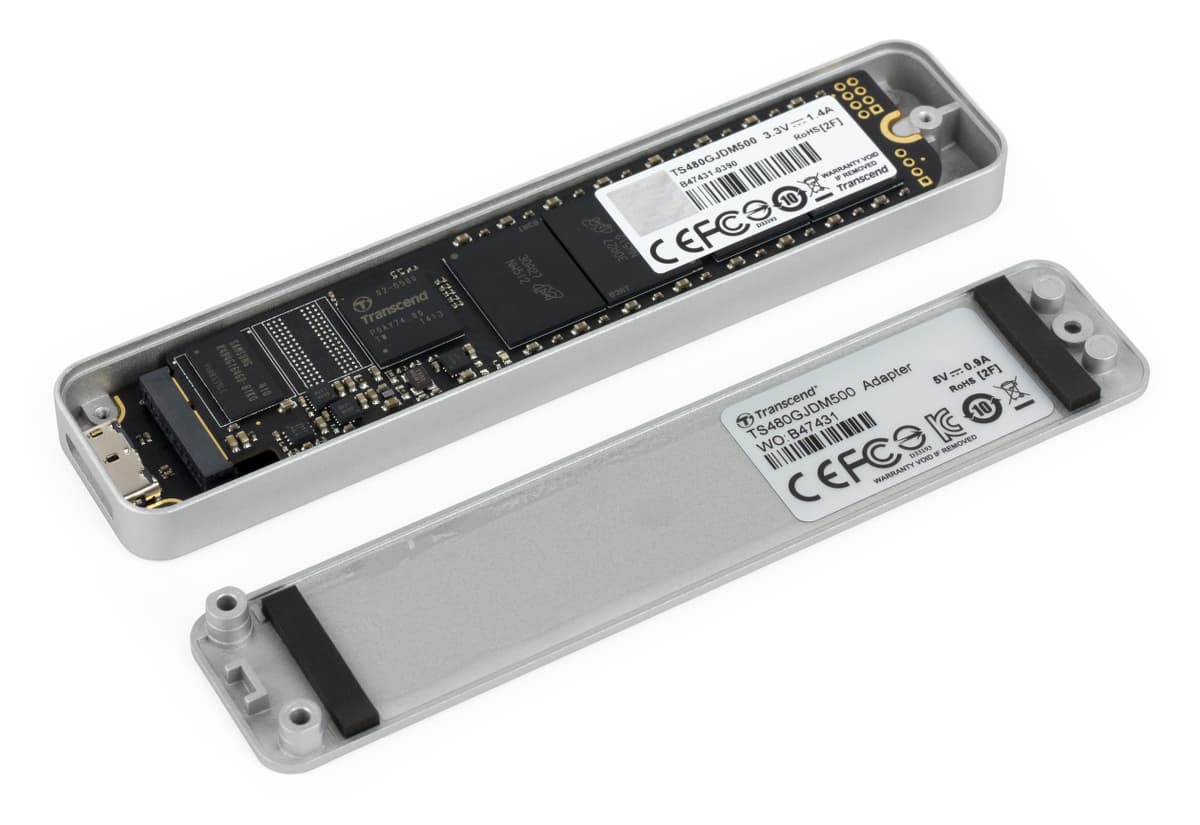

Внешний корпус имеет встроенный мост SATA-USB 3.0 и используется в двух целях — сначала для копирования данных штатного накопителя на новый, а потом для трансформации старого накопителя во внешнюю модель.

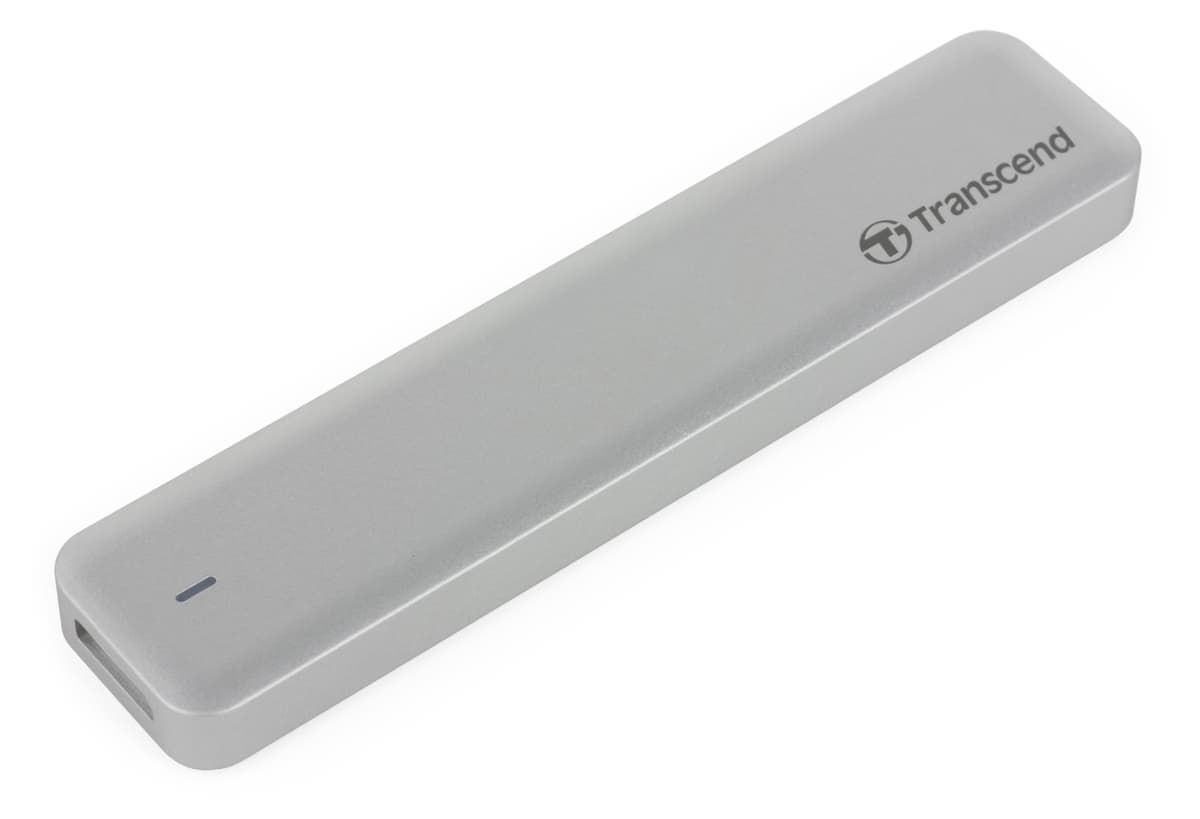

Дизайн корпуса устройства соответствует стилю Apple — алюминий, строгий дизайн, один индикатор. Интересно, что его цвет зависит от типа подключения к компьютеру — для USB 3.0 он голубой, а для USB 2.0 — зеленый. Внешние размеры определяются размерами SSD и составляют около 130×28×11 мм. Жаль, что комплектный кабель USB черного цвета. Более уместно смотрелся бы белый вариант.

Ограниченная мировая гарантия на накопитель составляет пять лет, а на USB-бокс — два года. Для проверки совместимости можно использовать фирменную утилиту Transcend Quick Finder, которая самостоятельно определит тип вашего оборудования и покажет страницу с перечислением всех доступных для него продуктов Transcend.

Линейка JetDrive представляет собой SSD с интерфейсом SATA, выполненные в специфическом формфакторе для ноутбуков Apple MacBook Air и MacBook Pro определенных лет выпуска. К сожалению, компания в разных поколениях использовала разные разъемы, так что рассчитывать, что ваше вложение на апгрейд можно будет использовать и со следующими моделями ноутбуков не приходится. Единственное, что можно будет с ними сделать, если ноутбук окончательно выйдет из строя, — использовать совместно с комплектными внешними USB-боксами или приобрести на известных Интернет-площадках адаптер на традиционный SATA. В новые портативные ПК диск в любом случае не поставить, поскольку пространство в корпусе для него только уменьшается.

Все твердотельные накопители используют интерфейс SATA 6 Гбит/с, однако в некоторых ноутбуках будут доступны только скорости SATA 3 Гбит/с, соответствующие дисковому контроллеру аппаратной платформы.

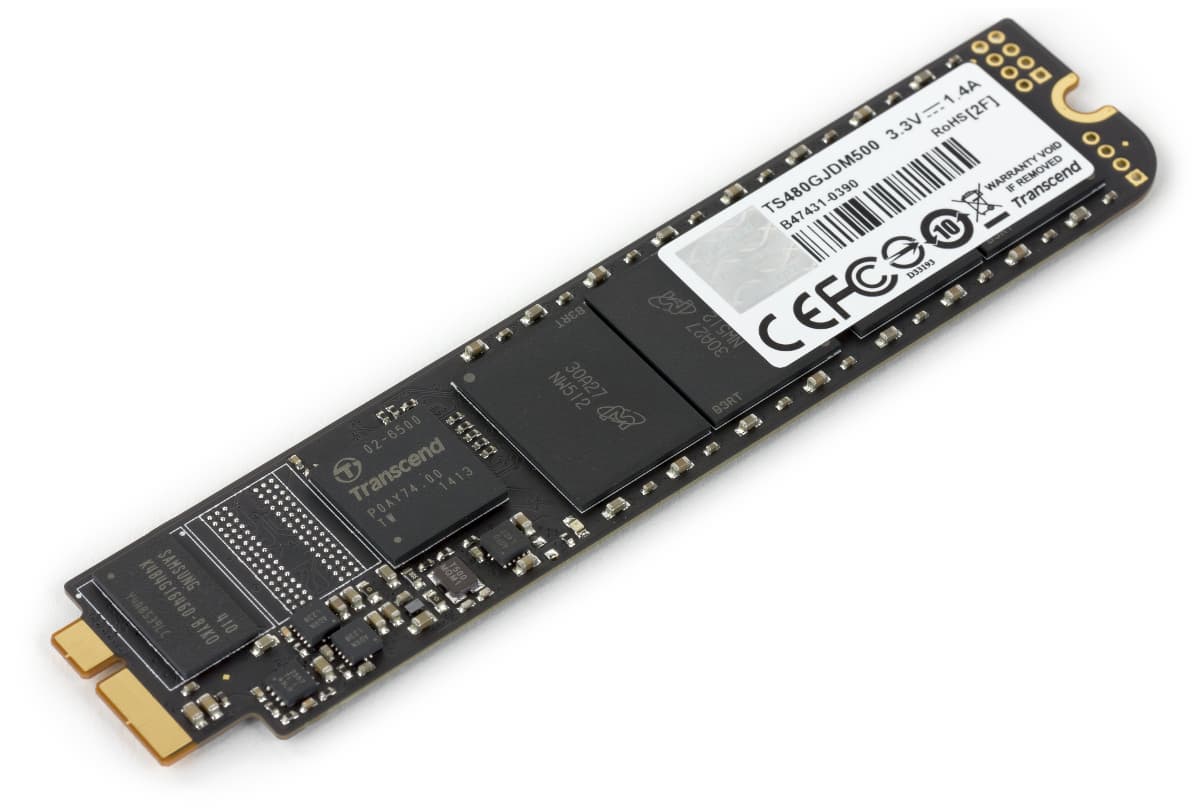

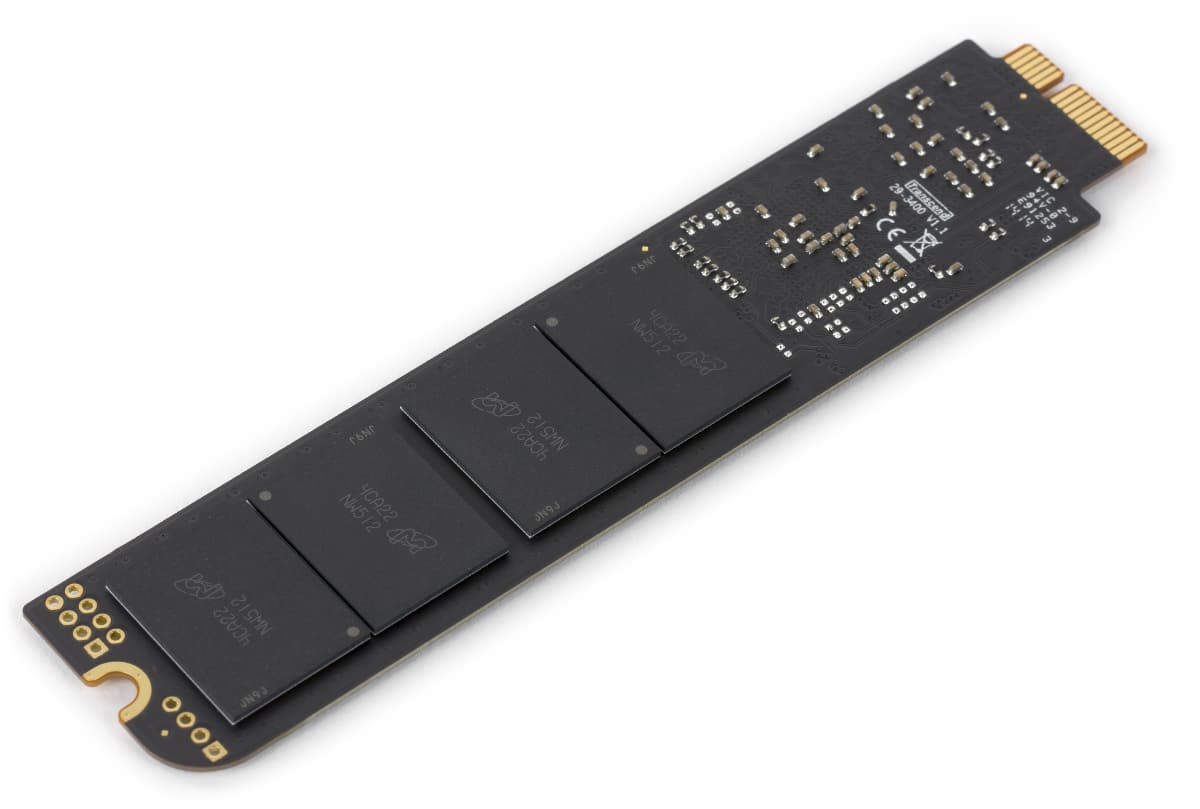

Рассматриваемая модель JetDrive 500 объемом 480 ГБ (артикул TS480GJDM500) имеет контроллер с маркировкой Transcend 02-6500 P0AY74.00, который по некоторым источником является перемаркированным Silicon Motion SM2246EN. Чип оперативной памяти представлен Samsung K4B4G1646D-BYKO, а на восьми микросхемах флешпамяти угадывается логотип Micron и код NW512. Обращает на себя внимание и характеристика энергопотребления — 3,3 В 1,4 А. Напрямую сравнить со штатным диском эти данные не получится из-за его специфического разъема, но мы попробуем косвенно оценить эту характеристику. По своей конфигурации накопитель очень похож на модель Transcend TS256GMSA370 с интерфейсом mSATA.

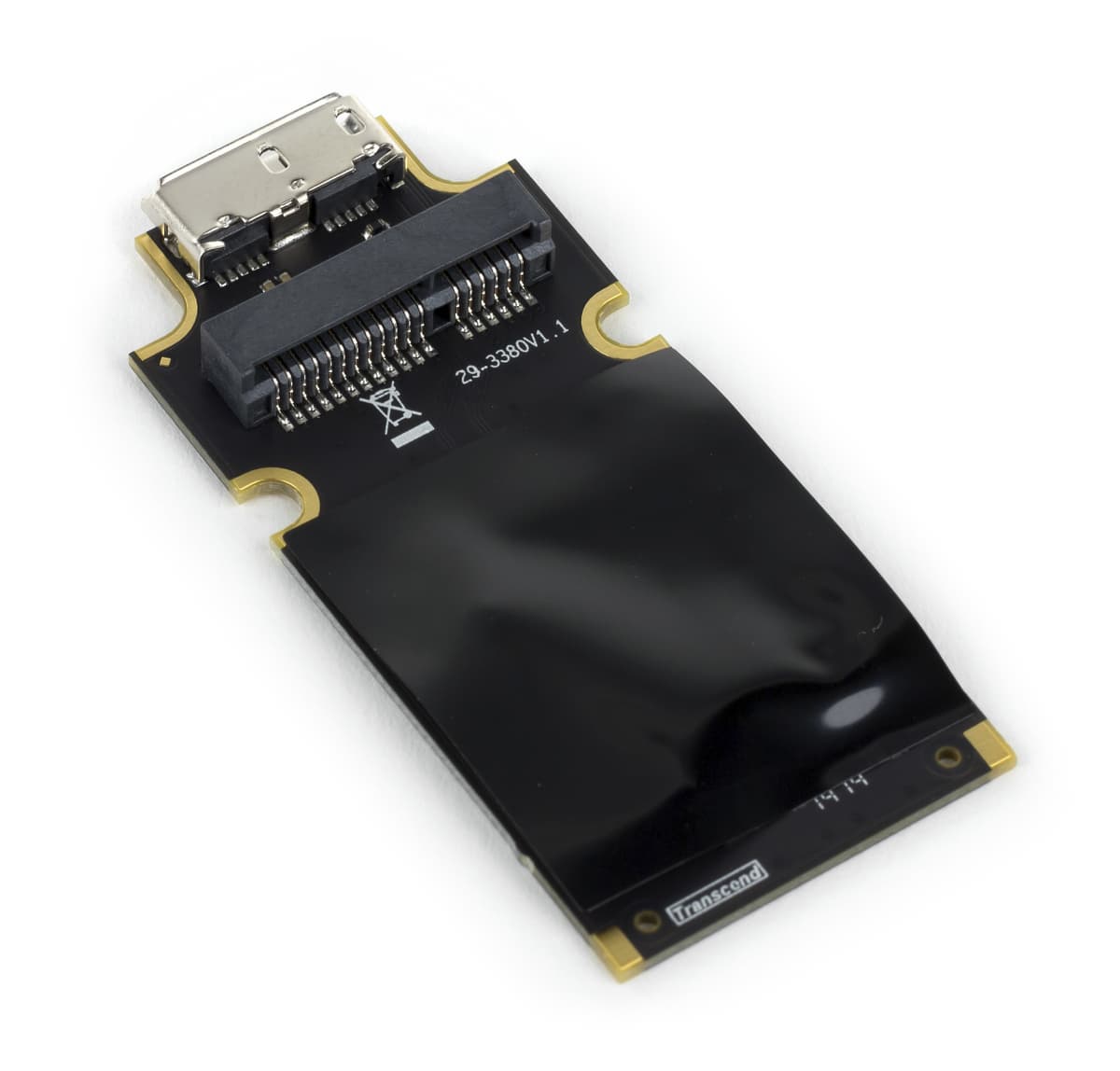

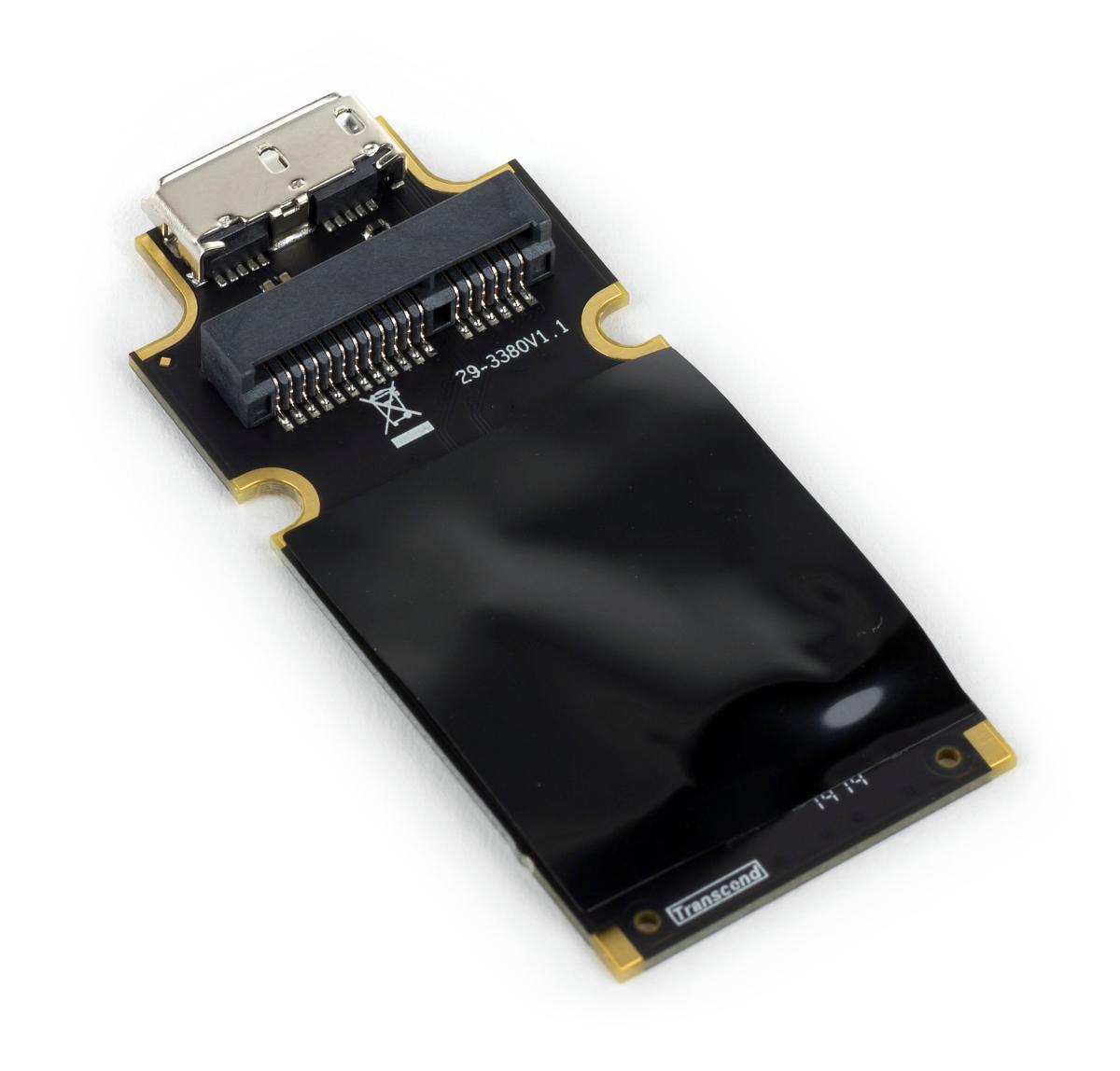

Комплектный адаптер для подключения к USB 3.0 основан на микросхеме ASMedia ASM1153E и интересен поддержкой стандарта UASP.

Установка накопителя

Для тестирования накопителя был использован MacBook Air 13,3’’ Late 2010, работающий под управлением OS X 10.9. Сегодня это устройство можно уверенно назвать устаревшим, но в основном морально. Скорости двухядерного Intel Core 2 Duo вполне достаточно для домашне-офисных задач, объем оперативной памяти в 2 ГБ также не вызывает существенных проблем в популярных сценариях использования как в OS X, так и в Windows, ну а по внешнему виду отличить ноутбук от современных модификаций непросто. Наиболее заметные минусы данной модели, если не считать возраста аккумуляторной батареи, — отсутствие быстрых внешних интерфейсов.

Напомним, что в этой модели ноутбука максимальный объем штатного накопителя составлял 256 МБ (в нашем экземпляре был установлен диск TS128C на 128 ГБ). Так что для замены имеет смысл смотреть на JetDrive 500 объемом 240 или 480 ГБ. Последний, по информации производителя, существенно отличается от модификации на 240 ГБ по скорости записи из-за разницы в числе используемых контроллеров каналов. Правда для MacBook Air 2010 года это не существенно из-за его медленного SATA.

Комплектная инструкция показалась нам не очень подробной. Хотелось бы увидеть больше информации непосредственно о замене накопителя в ноутбуке и использовании штатных возможностей OS X для копирования данных. Тем более, что совершенно точно известны совместимые модели.

Впрочем, дополнительную информацию можно найти в электронной версии руководства, которая представлена в разделе техподдержки сайта производителя (в том числе и на русском языке). Здесь же есть утилита JetDrive Toolbox для демонстрации служебной информации о накопителе, мониторинга состояния устройства и включения Trim.

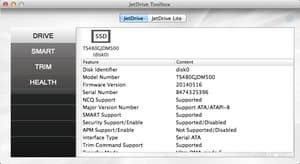

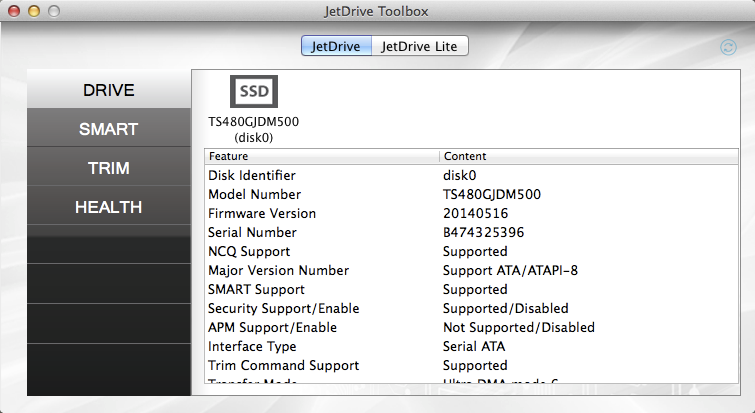

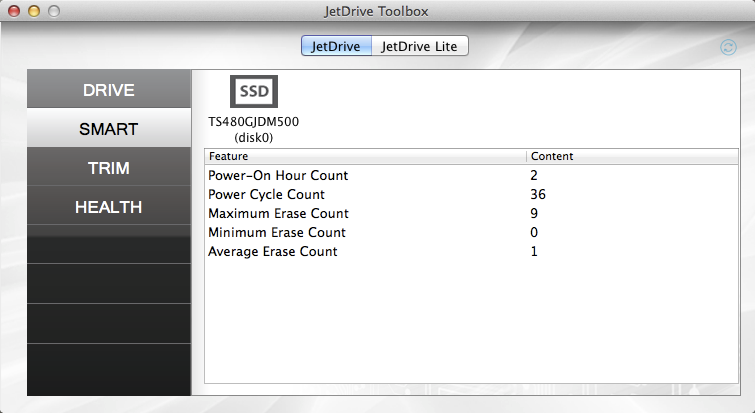

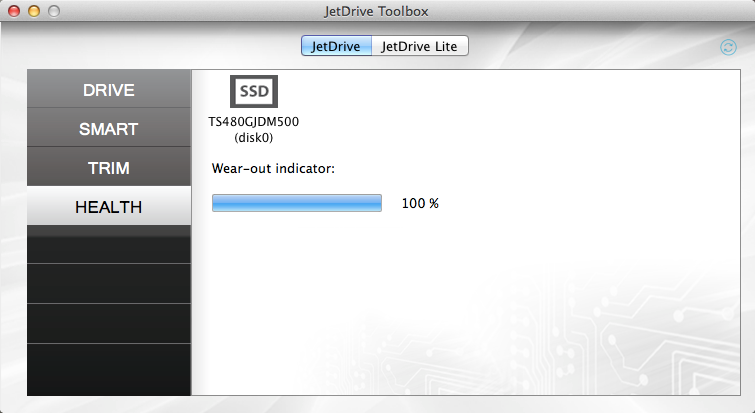

Утилита JetDrive Toolbox   Утилита JetDrive Toolbox

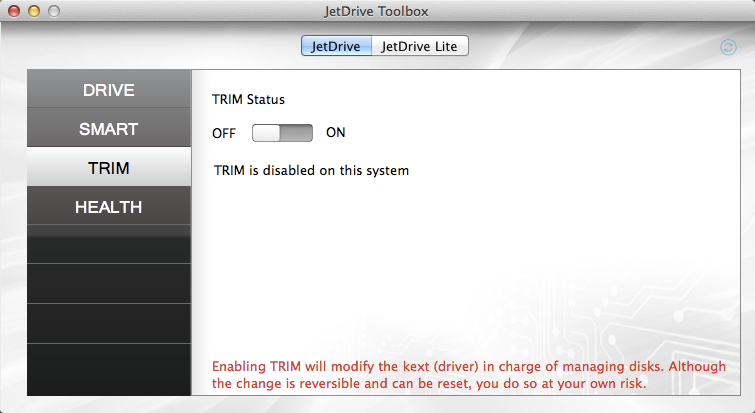

Напомним, что Apple заблокировала использование этой функции на сторонних накопителях, так что для ее включения потребуется изменение системных файлов, что как раз и делает утилита. При работе в Windows функция Trim поддерживается без каких-либо специальных операций.

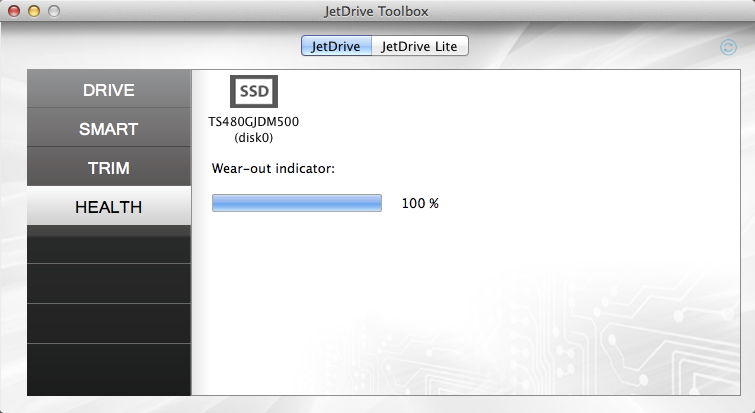

Утилита JetDrive Toolbox   Утилита JetDrive Toolbox

Заметим также, что использованный контроллер, по информации производителя, способен обеспечить высокую скорость работы даже если операционная система не использует Trim, так что править драйвера, что случае в OS X 10.10 не является простой задачей, совсем не обязательно. В случае возникновения вопросов можно воспользоваться разделом FAQ (только на английском языке), а также видеоинструкцией.

На сайте есть также программа для обновления прошивки накопителя. Правда ее использование под OS X сложно назвать простым — потребуется USB-накопитель и работа с дисковой утилитой для восстановления требуемого образа Linux с кодом для обновления на него. Жаль, что производитель не уделил внимания точности предоставляемой о прошивке информации. JetDrive Toolbox сообщала, что на тестируемом экземпляре установлена версия 20140516, а на сайте в описании обновления было указано название версии MPN0611, при этом сама утилита имела версию V1.1. Судя по всему, время на запуск программы было потрачено зря, — версия прошивки не изменилась. Можно конечно считать это мелочью, но впечатления неприятные, учитывая стоимость продукта.

Предлагаемая производителем процедура замены диска выглядит следующим образом:

  • устанавливаем новый накопитель в USB-бокс и подключаем к ноутбуку;
  • используя возможности раздела восстановления операционной системы клонируем существующий диск на новый накопитель;
  • устанавливаем новый накопитель на место старого;
  • при желании старый накопитель ставим в USB-бокс для использования в качестве внешнего диска.

Этот вариант отлично подойдет неискушённому пользователю системы Apple из-за своей простоты. Однако он имеет определенные особенности — скорость передачи данных по USB 2.0 невысока, что может вылиться в полтора-два часа копирования данных, и, что вероятно более существенно, нет возможности переноса раздела BootCamp. Кроме того, на ноутбуке за годы эксплуатации мог потеряться раздел восстановления и тогда придется подготовить специальный загрузочный накопитель.

Но первую попытку переноса мы выполнили как раз по инструкции. Для открытия крышки ноутбука потребовалось снять десять винтов, еще один удерживал на месте накопитель. Отметим, что производитель рекомендует отключать аккумуляторную батарею на время замены диска.

На копирование системного раздела OS X, на котором было занято 35 ГБ из общего объема 60 ГБ (на ноутбуке использовался и Boot Camp с Windows 7, который в этот раз не переносился) было потрачено полчаса. На работу отверткой, если не торопиться, тратится около десяти минут. Дополнительно ушло еще несколько минут на продувку корпуса ноутбука. После финальной сборки и включения питания мы увидели знакомый рабочий стол — операционная система OS X не заметила подмены и продолжала работать в штатном режиме.

Поиск в Интернет решения задачи переноса и раздела Boot Camp не давал однозначных и понятных вариантов. Иногда предлагали использовать дисковую утилиту OS X для создания копии тома в файл, установки новой версии Windows и последующее восстановление. Очень часто ссылались на платную утилиту Winclone. Учитывая достаточно запутанную ситуацию с конфигурацией загрузки, мы решили придумать что-нибудь свое.

Сначала мы использовали полнофункциональную демо-версию программы Paragon Hard Disk Manager 15 Professional с ограниченным временем работы, запущенную на современном компьютере с Windows. Благодаря наличию у него интерфейса USB 3.0, скорость чтения и записи наших SSD была существенно выше, чем на MacBook Air.

Около двадцати минут ушло на создание копии старого диска, потом еще десять было потрачено на восстановление на новый диск. При этом одновременно были изменены и размеры разделов. OS X после такой операции загрузилась сразу и без каких-либо вопросов. Только вот «потерялось» название тома в загрузочном меню. Для его восстановления мы воспользовались системными инструментами. Windows 7 повезло меньше — при загрузке было показано сообщение об ошибке и рекомендация использовать сервис восстановления с оригинального дистрибутива. Вооружившись USB-приводом и соответствующим DVD мы запустили автоматическое исправление ошибок загрузки, которое вернуло все необходимые корректные значения в системные файлы. В итоге, потратив на все менее часа чистого времени, мы смогли насладиться четырехкратным увеличением дискового пространства в нашем немолодом ноутбуке.

Второй вариант решения задачи — использование программы Acronis True Image 2015 for Mac, которую в версии на месяц также можно загрузить с сайта производителя. После установки программы мы создали загрузочный USB-накопитель для запуска утилиты без операционной системы. Следующий шаг — создание резервной копии на внешнем винчестере. Использовать здесь новый накопитель не получится, так что потребуется еще какой-нибудь винчестер. В нашем случае этот процесс занял около 50 минут, архивные данные объемом 72 ГБ заняли на диске 52 ГБ. Напомним, что скорость в данном случае ограничивается интерфейсом USB 2.0.

Далее нужно установить новый твердотельный накопитель на свое место и перезагрузить ноутбук с подготовленного USB-носителя. Первым шагом из меню восстановления OS X мы запустили дисковую утилиту и сделали три раздела по подобию штатного диска (системный раздел с EFI создается автоматически), поскольку Acronis True Image видимо не умеет это делать сам. После запуска программы и выбора архива в меню, назначаем распределение томов по созданным разделам. Процесс восстановления занимает один час. Перезагрузка компьютера с нового диска показала, что все разделы находятся на своих местах и полностью работоспособны, включая загрузку Windows.

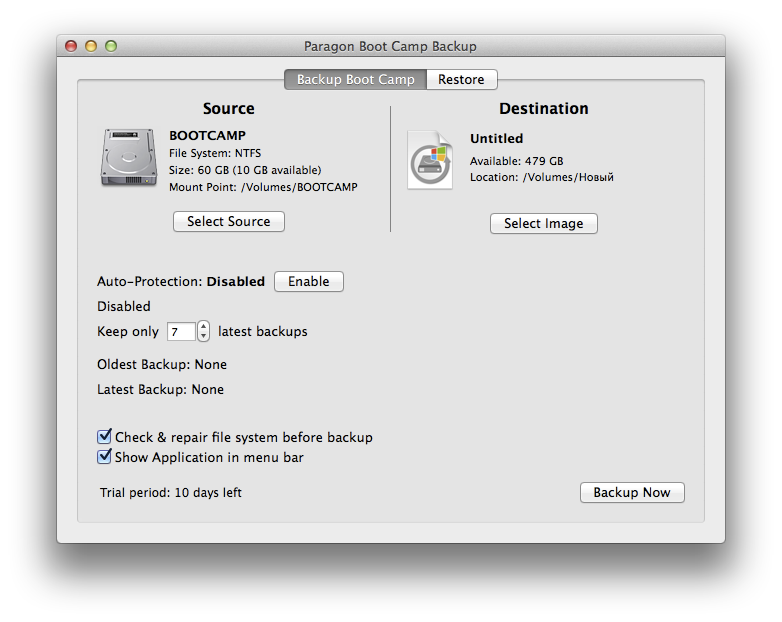

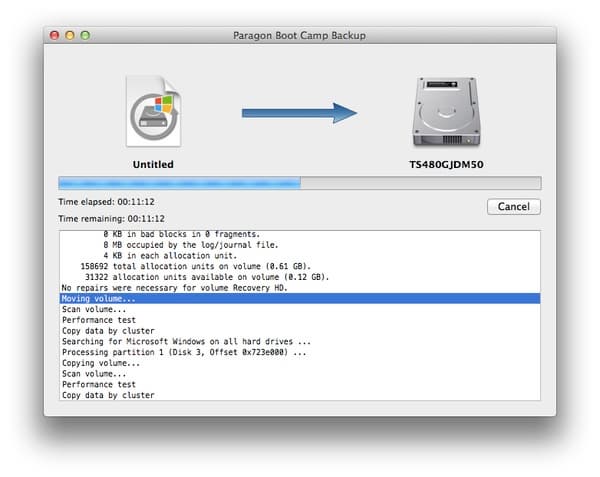

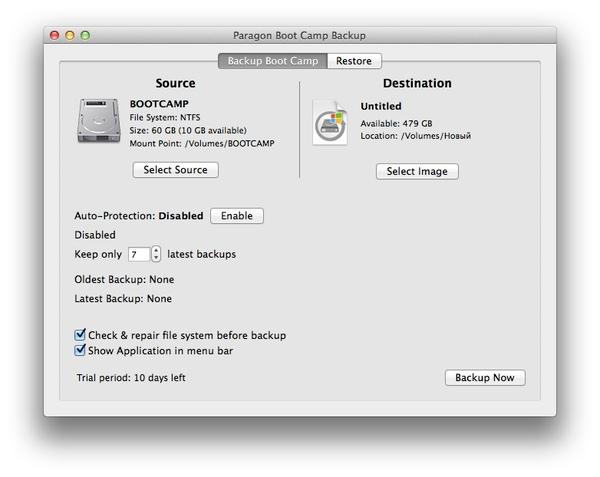

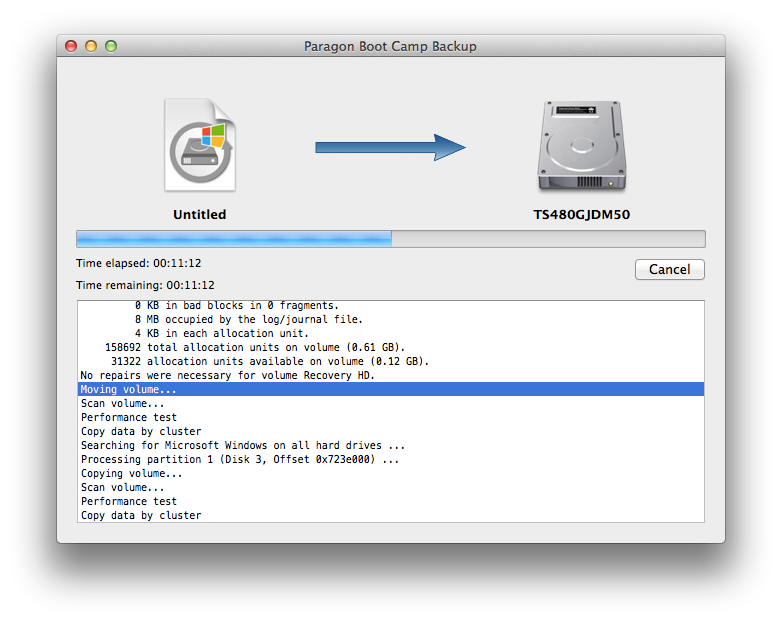

Когда статья уже была готова и ждала анонса, компания Paragon Software Group выпустила новую утилиту, которая будет полезна в данной ситуации. Boot Camp Backup является бесплатной программой для OS X, которая позволяет делать резервные копии раздела Boot Camp и восстанавливать их при необходимости. Также предусмотрен инкрементальный режим, работа по расписанию, частичное восстановление документов, монтирование резервной копии из OS X, проверка томов и образов на ошибки и другие операции.

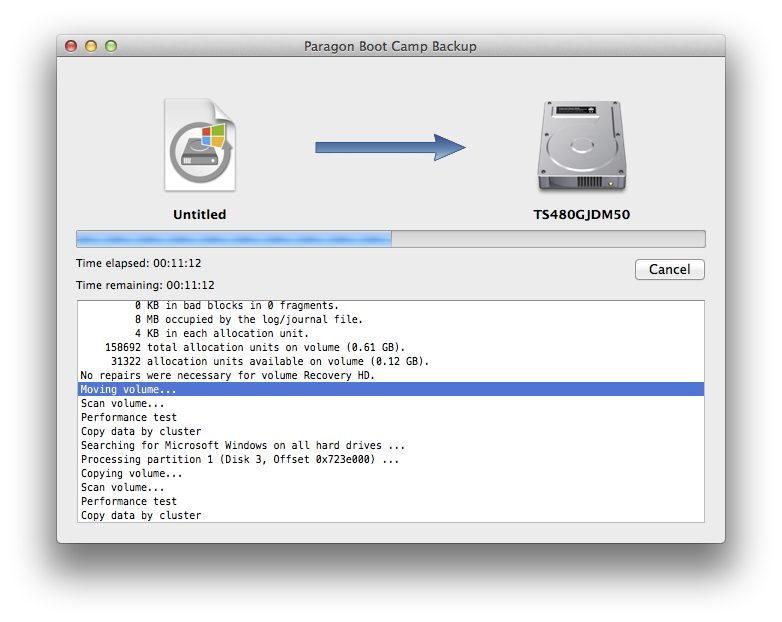

Около 25 минут у нас ушло на создание копии раздела объемом 47,55 ГБ на внешний накопитель. После замены SSD, на который уже был скопирован раздел с OS X, мы потратили еще примерно столько же на восстановление тома Boot Camp. Что самое приятное — утилита создала его автоматически, причем размер можно было выбрать, а также восстановила требуемые загрузочные записи. После этих операций можно было сразу загружаться в Windows, никакие дополнительные действия не потребовались.

В данном случае скорость работы программы в нашем случае была ограничена интерфейсом USB 2.0. С точки зрения удобства и простоты, особенно для пользователей OS X, это наилучший выбор из рассмотренных в статье вариантов.

Резюмируя данный раздел, скажем, что в случае работы только с OS X замена накопителя не представляет собой сложной задачи. Ну а если вы пользуетесь и Windows, то потребуются некоторые дополнительные операции и более высокий уровень подготовки.

Тестирование

Основной причиной покупки рассматриваемого накопителя, безусловно, является увеличение емкости системного накопителя. Так что вопрос производительности в данном случае хотя и важен, но стоит на втором месте. Если говорить именно про MacBook Air выпуска 2010 года, то установленный в нем дисковый контроллер SATA поддерживает только скорость интерфейса 3 Гбит/с, что существенно ограничивает скорость накопителя. Кроме того, было бы странно ожидать, что новая модель окажется медленнее старой. Все-таки за четыре года развития микроэлектроники изменилось очень многое.

Но все-таки некоторые тесты производительности мы провели. Первая группа результатов получена на MacBook Air в Blackmagicdesign Disk Speed Test для OS X 10.9 и CrystalDiskMark, AS SSD Benchmark и PCMark 7 для Windows 7. Проверялись максимальные скорости потокового чтения и записи.

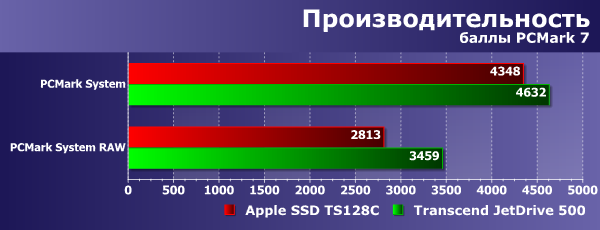

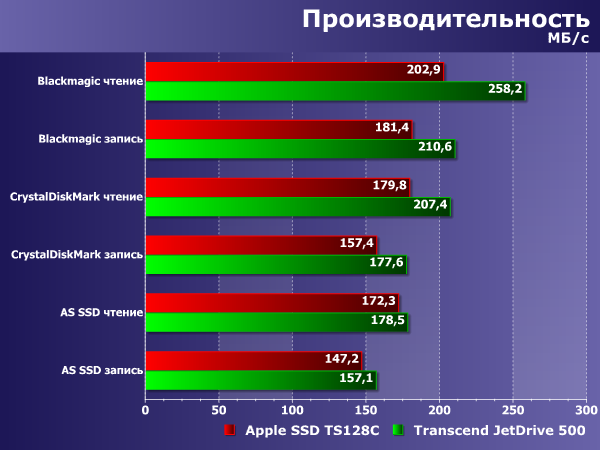

Производительность Transcend JetDrive 500



Производительность Transcend JetDrive 500

Как мы видим, новый накопитель в зависимости от теста оказывается на 5-30% быстрее штатного. Так что сложно считать это поводом к замене, но все-таки стоит записать в плюсы. Кстати, если менять модель на 64 ГБ, то рост скорости будет заметнее. А если у вас уже стоит накопитель на платформе Samsung, то по параметру производительности разницы практически не будет.

Второй тест мы провели с подключением накопителей к настольному компьютеру с Windows 8.1 через комплектный адаптер на USB 3.0.

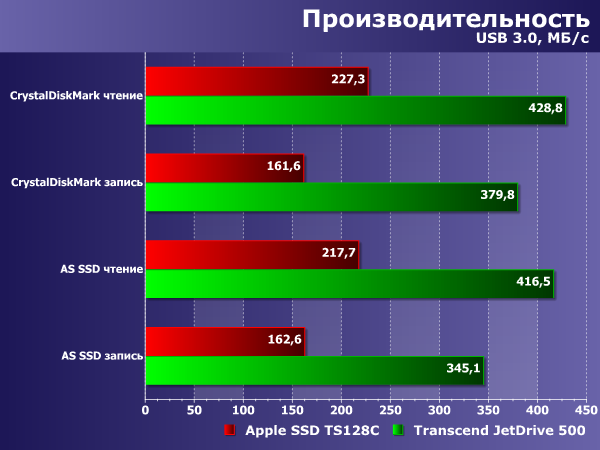

Производительность Transcend JetDrive 500

Поддержка адаптером режима UASP в этой конфигурации позволила накопителю Transcend раскрыть свой потенциал. По скорости потоковых операций он в два раза опережает модель от Apple. Впрочем, не забываем, что последняя использует интерфейс SATA 3 Гбит/с. Конечно сложно представить, что кто-то будет покупать подобное устройство и использовать его с внешним USB-боксом, но данные показатели можно применить к работе всей линейки JetDrive с более современными ноутбуками, чем тот, что мы взяли для этой статьи.

Учитывая плотную компоновку элементов в корпусе ноутбука, важным является и вопрос обеспечения комфортного температурного режима для накопителя. Отметим, что в спецификациях производитель указывает максимальное значение рабочей температуры в 70 градусов. Проверка проводилась в режиме ожидания и под нагрузкой (Blackmagicdesign Disk Speed Test в OS X и CrystalDiskMark в Windows).

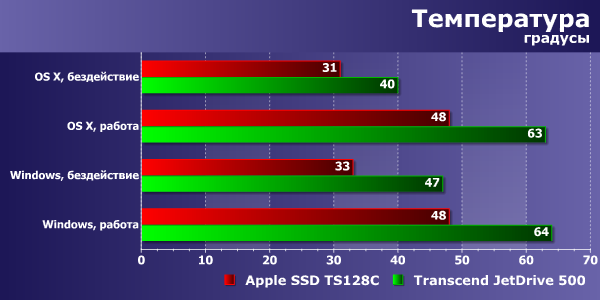

Температурный режим Transcend JetDrive 500

Увеличение емкости не дается бесплатно — новый накопитель нагревается при работе заметно больше, чем штатная модель. Однако подобная нагрузка все-таки встречается редко, так что проблемы возможны только при длительной работе в жарких внешних условиях. Кроме того, контроллеры современных твердотельных накопителей, как и центральные процессоры, могут самостоятельно контролировать свою температуру и снижать частоты (и скорость) при угрозе перегрева. Жаль, что производитель в своей фирменной утилите не реализовал мониторинг температуры.

Для мобильных устройств важно и энергопотребление, непосредственно связанное со временем автономной работы. Напрямую оценить этот параметр для рассматриваемого накопителя непросто из-за его конструкции. Так что мы использовали для сравнения и оценки следующий сценарий в OS X: при средней яркости экрана и отключении затемнения монитора и спящего режима включили на один час программу Blackmagicdesign Disk Speed Test и посмотрели, на сколько процентов за это время села батарея.

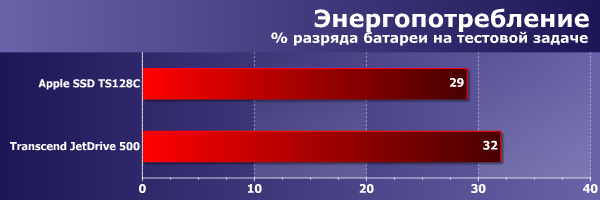

Энергопотребление Transcend JetDrive 500

Как мы видим, несмотря на существенно более высокую емкость, новый твердотельный накопитель практически не отличается от оригинального устройства по энергопотреблению. При менее активных сценариях использования разницы, вероятно, не будет совсем.

Заключение

Рассмотренный накопитель Transcend JetDrive 500 вполне успешно решает задачу увеличения объема встроенного диска в ноутбуке Apple MacBook Air. Проведение замены является относительно простой операцией, если на компьютере используется только OS X. При необходимости, можно перенести и раздел Boot Camp, воспользовавшись сторонней программой. Возможно, для этого потребуются оптический накопитель и носитель с дистрибутивом Windows.

Дополнительно пользователь может рассчитывать на увеличение производительности, но это зависит от аппаратной конфигурации мобильного компьютера. Тесты показали, что новый диск во время интенсивной работы нагревается выше, чем штатная модель, но в большинстве случаев это не критично. При этом энергопотребление, несмотря на существенное увеличение объема, отличается мало.

Комплект поставки Transcend JetDrive 500 содержит все необходимые для установки инструменты и вспомогательные элементы. Кроме того, предусмотрена трансформация старого накопителя в стильное внешнее устройство с интерфейсом USB 3.0.

Сегодня очень сложно давать адекватные оценки стоимости продуктов. Формально, если посмотреть на цены рассмотренных решений на иностранных рынках, они не кажутся чрезмерными. Кроме того, смысл траты денег на усовершенствование старых моделей ноутбуков в большинстве случаев неоднозначен. Однако если все-таки вам подходит этот вариант, то линейка Transcend JetDrive может быть неплохим выбором.

Средняя цена по данным Яндекс.Маркет
Transcend JetDrive 500 240 ГБ (TS240GJDM500)T-11145173
Transcend JetDrive 500 480 ГБ (TS480GJDM500)T-11145175
Transcend JetDrive 500 960 ГБ (TS960GJDM500)T-11145177
