Этот материал посвящен юбилейному выпуску ускорителя в честь 20-летия с момента анонса первой видеокарты под маркой Asus.
Справочные материалы
Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Asus GeForce GTX 980 20th Anniversary Gold Edition 4096 МБ 256-битной GDDR5 PCI-E
Сведения о производителе: Компания Asustek Computer (торговая марка Asus) основана в 1989 году в Китайской Республике (Тайвань). Штаб-квартира в Тайбэе/Тайвань. На рынке в России с 1992 года. Старейший производитель видеокарт и материнских плат. Сейчас выпускает очень широкую гамму продуктов по многим разделам IT-индустрии (включая мобильный сегмент). Производство в Китае и на Тайване. Общая численность работников около 2000 человек.
Устройство(а)
| Asus GeForce GTX 980 20th Anniversary Gold Edition 4096 МБ 256-битной GDDR5 PCI-E | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | GeForce GTX 980 (GM204) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 1316—1430 | 1126—1265 | |
| Частота работы памяти (физическая (эффективная)), МГц | 1750 (7000) | 1750 (7000) | |
| Ширина шины обмена с памятью, бит | 256 | ||
| Число вычислительных блоков в GPU | 16 | ||
| Число операций (ALU) в блоке | 128 | ||
| Суммарное число операций (ALU) | 2048 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 128 | ||
| Число блоков растеризации (ROP) | 64 | ||
| Размеры, мм | 295×135×38 | 270×100×35 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 172 | 162 |
| В режиме 2D, Вт | 85 | 78 | |
| В режиме «сна», Вт | 27 | 28 | |
| Уровень шума | В режиме 2D, дБА | 20 | 20 |
| В режиме 2D (просмотр видео), дБА | 22,5 | 23 | |
| В режиме максимального 3D, дБА | 33,7 | 35,5 | |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0, 3×DisplayPort 1.2 | 1×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/VGA), 1×HDMI 2.0, 3×DisplayPort 1.2 | |
| Поддержка многопроцессорной работы | SLI | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Дополнительное питание: количество 8-контактных разъемов | 2 | 1 | |
| Дополнительное питание: количество 6-контактных разъемов | Нет | 1 | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Комплектация локальной памятью | |
|---|---|

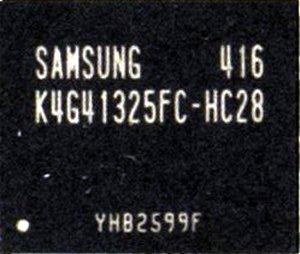

Картa имеeт 4096 МБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 4 Гбит на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR5). Микросхемы расчитаны на номинальную частоту работы в 1785 (7140) МГц. |  |
| Сравнение с эталонным дизайном (reference) | |
|---|---|
| Вид спереди | |
| Asus GeForce GTX 980 20th Anniversary Gold Edition 4096 МБ 256-битной GDDR5 PCI-E | Reference card Nvidia GeForce GTX 980 |
 |  |

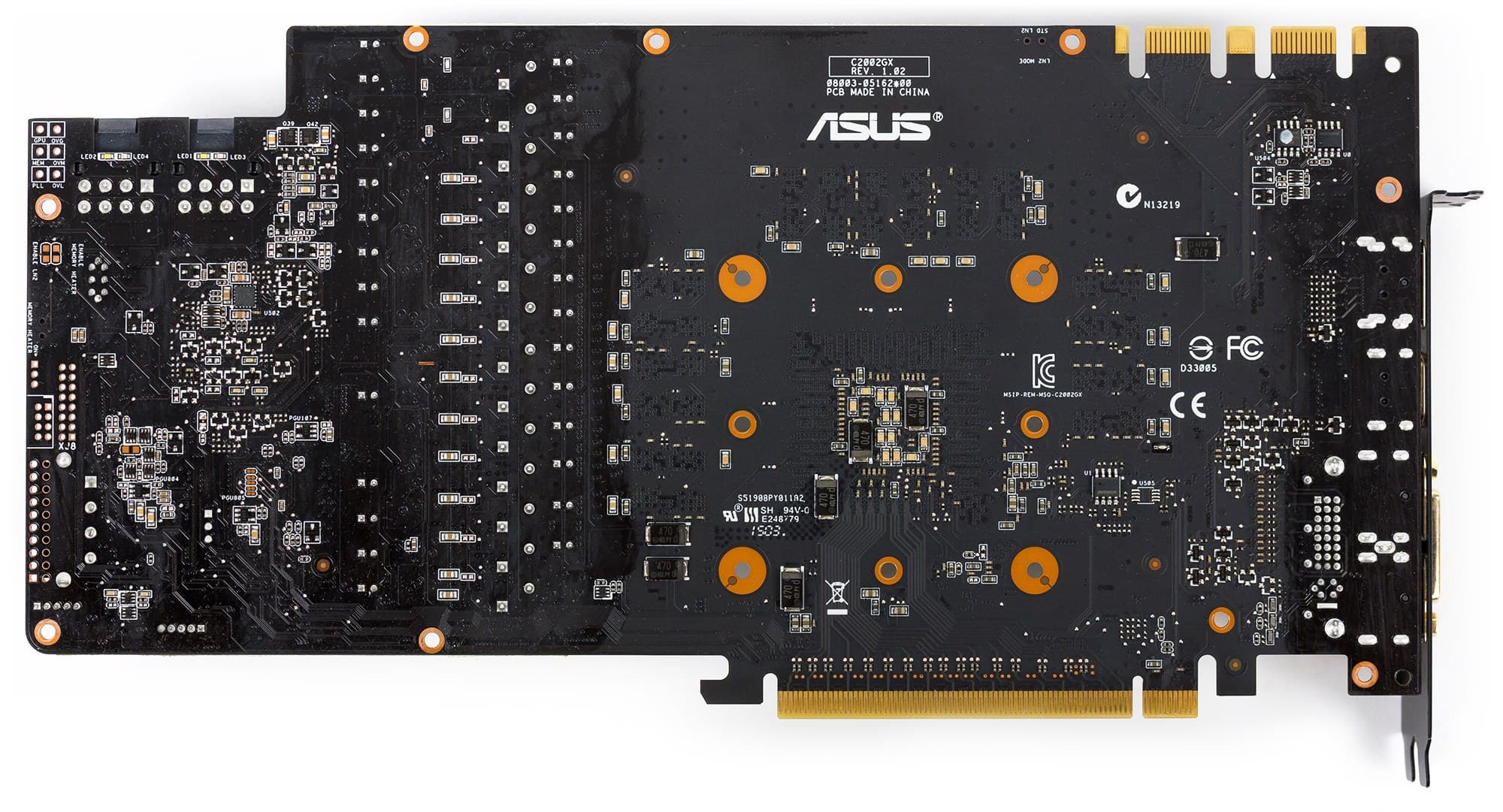

| Вид сзади | |
| Asus GeForce GTX 980 20th Anniversary Gold Edition 4096 МБ 256-битной GDDR5 PCI-E | Reference card Nvidia GeForce GTX 980 |
 |  |

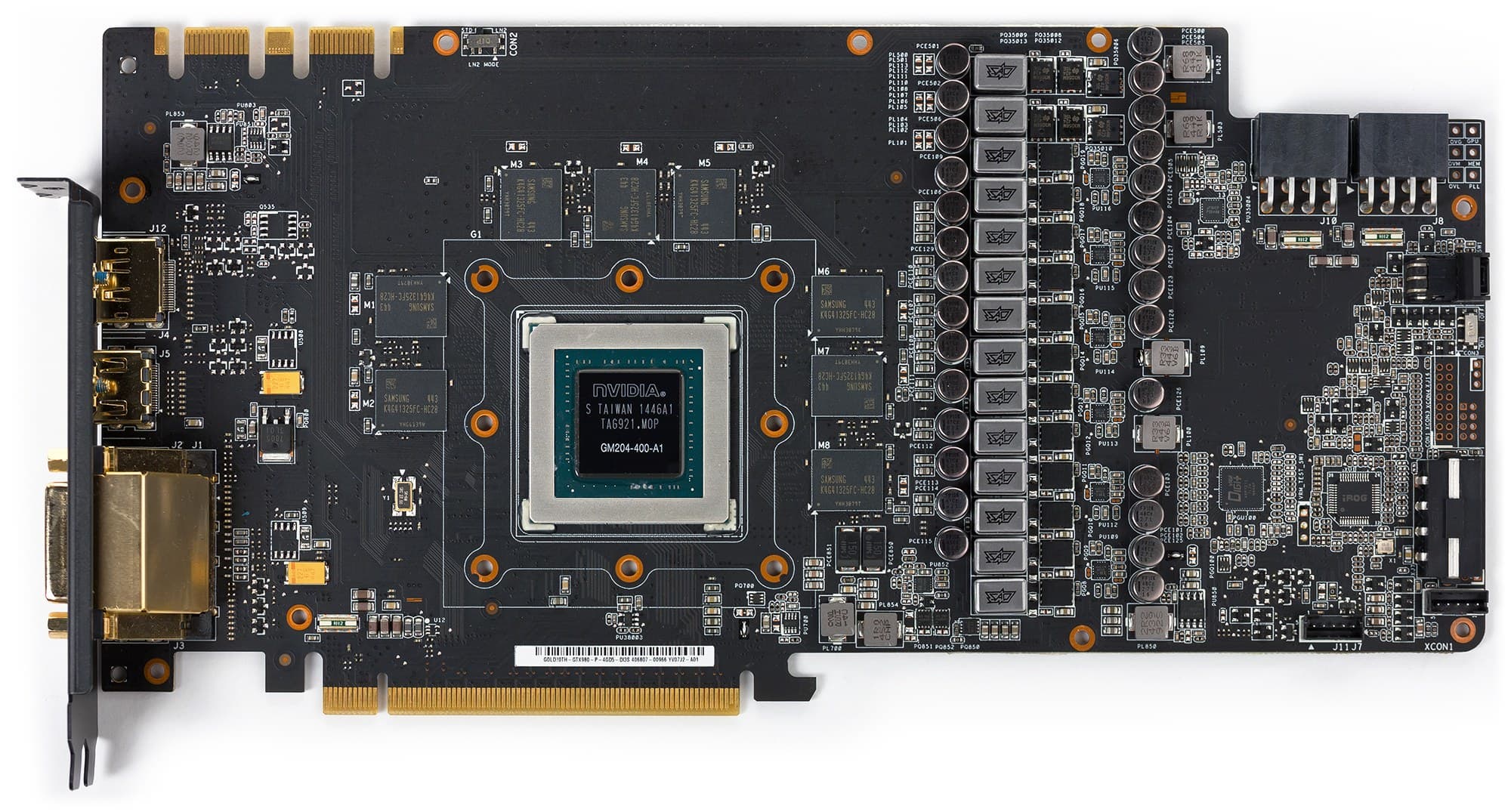

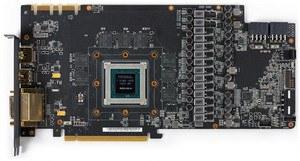

Печатная плата у карты Asus GeForce GTX 980 20th Anniversary Gold Edition спроектирована инженерами компании Asustek и кардинально отличается от референс-образца. Точно такие же платы мы видели в серии Matrix, поэтому можем предположить, что за основу данного ускорителя был взят Asus Matrix Platinum GTX 980. Справа на PCB мы видим большую черную кнопку Safe Mode для того, чтобы при чрезмерном разгоне быстро вернуться на заводские настройки, а под ней переключатель Defrost. Там же есть и периферийный разъем питания («Molex»). Defrost предназначен для тех, кто любит разгонять GPU с помощью жидкого азота. Дело в том, что при таком экстремальном охлаждении PCB очень сильно промерзает и даже может покрыться инеем. Микросхемы памяти при этом также промерзают и могут работать со сбоями (на экране появляются артефакты). Вот чтобы такого не случилось, следует подключить дополнительное питание через находящийся рядом разъем и включить Defrost. Тогда PCB начнет прогреваться в районе нахождения микросхем памяти, и замерзшим останется лишь центр, где расположено ядро. В общем, это расчитано на те 2-4% пользователей, которым не только не хватает заводского разгона, но и обычного повышения частот при штатном кулере недостаточно.
Cистема питания также переработана, в ней используется 12-фазная схема, плюс 2 фазы на микросхемы памяти. Разумеется, все это управляется цифровым контроллером, а в результате обеспечивается очень гибкое регулирование напряжений на ядре с ювелирной точностью с помощью фирменной утилиты Asus GPU Tweak, которая поставляется с картой на диске, а также ее можно скачать с вебсайта производителя.
| Система охлаждения | |
|---|---|

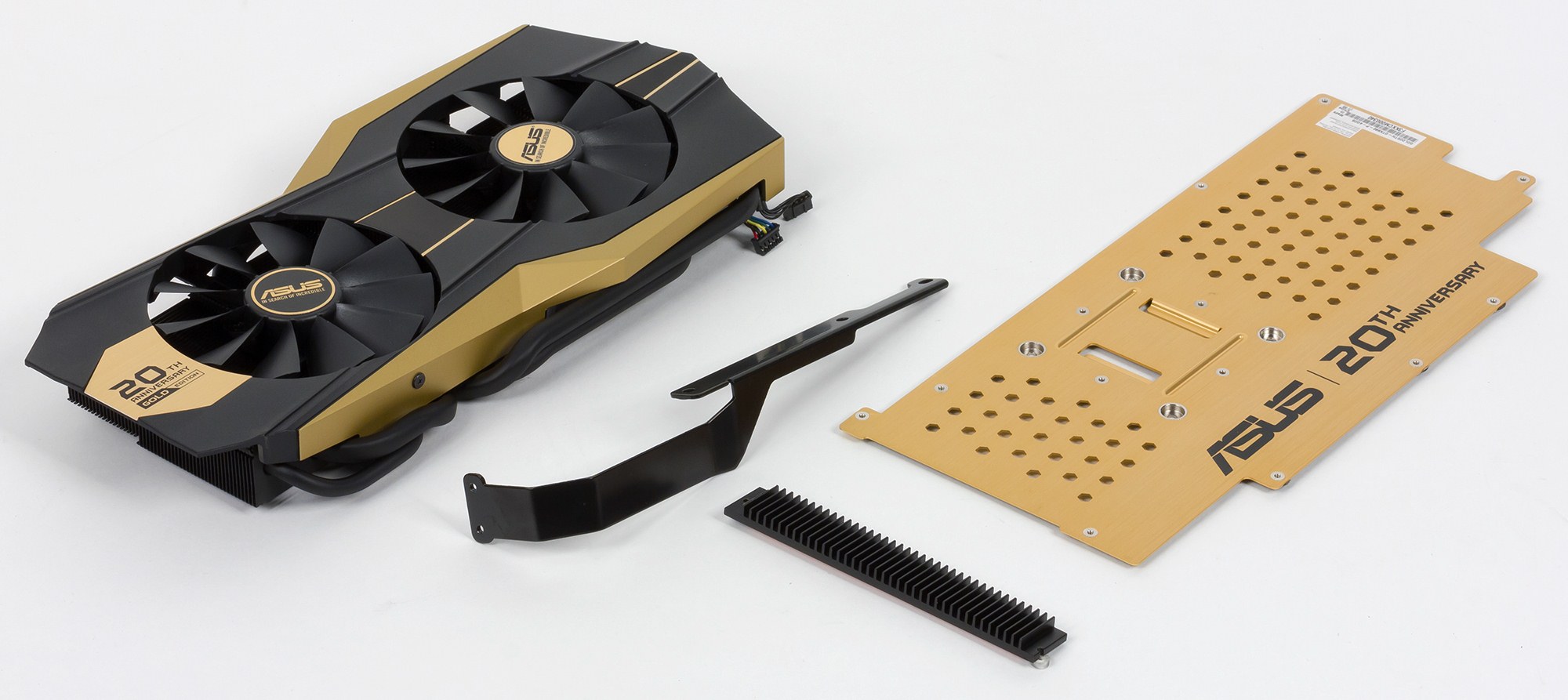

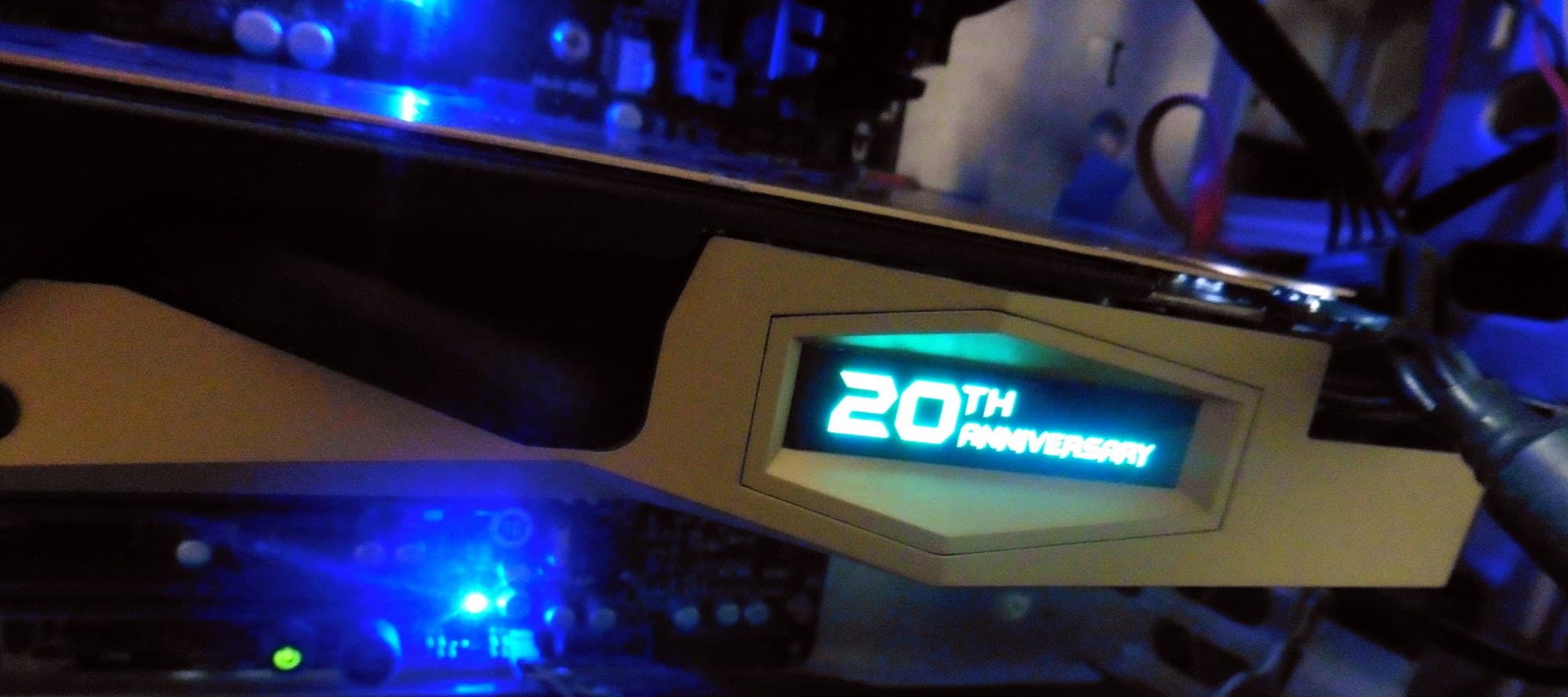

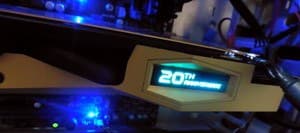

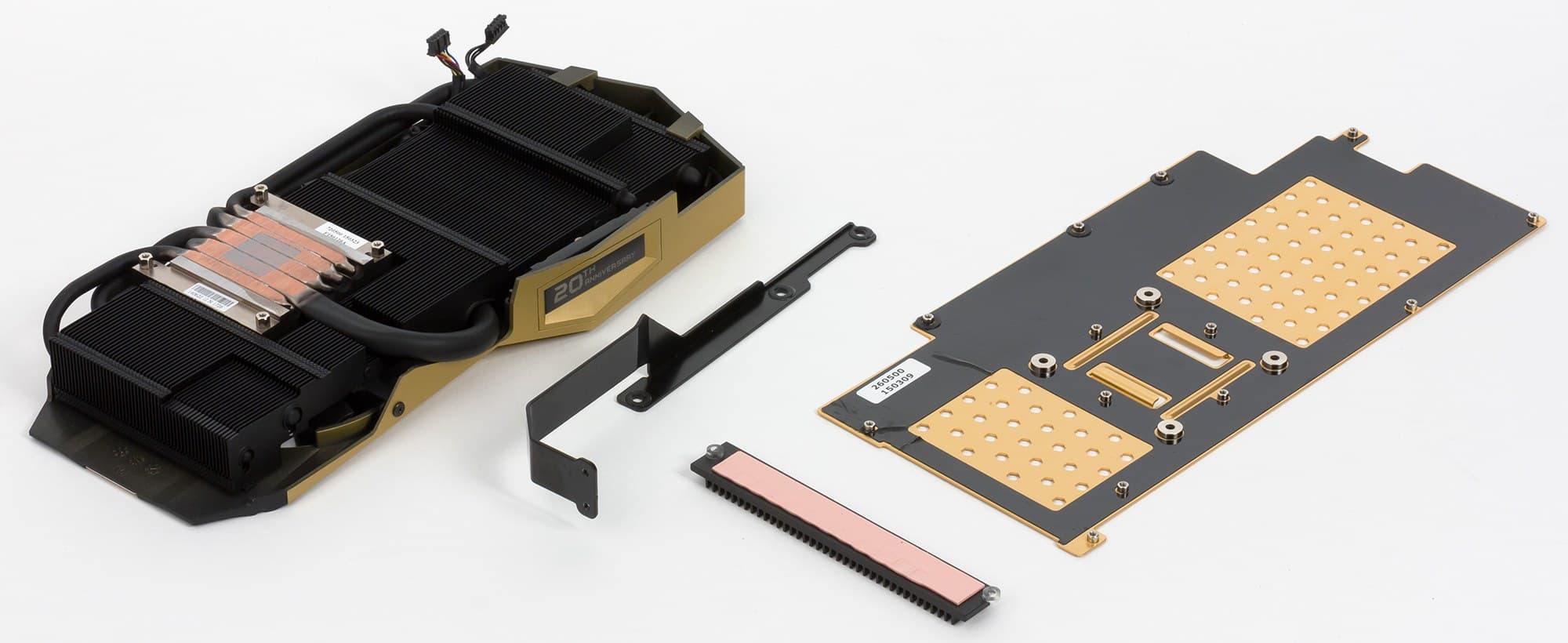

Система охлаждения относится к серии Strix, ее основой является большой радиатор с медным основанием и тепловыми трубками. Микросхемы памяти не охлаждаются, а силовые транзисторы имеют свой небольшой радиатор. Сверху установлен кожух с двумя вентиляторами. Фирменной особенностью системы Strix является остановка вентиляторов в простое при малом нагреве GPU. Поэтому если при запуске ПК вентиляторы на ускорителе не вращаются, беспокоиться не стоит. На торце СО имеется фирменный логотип с подсветкой, цвет которой меняется в зависимости от нагрузки на GPU. СО комплектуется ребром жесткости, которое предохраняет PCB от изгиба. А сзади установлена пластина, которая по сути является декоративной. Под нагрузкой максимальная температура не превысила 74 градусов, что является отличным результатом для видеокарты такого уровня. |  |
 | |
 | |
| Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder) |
|---|
 |
Методика измерения шума
- Помещение шумоизолировано и заглушено, снижены реверберации.
- Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
- Фоновый уровень 20 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
- Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
- Режимы измерения:
- Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
- Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
- Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.
В режиме простоя в 2D температура составляла 33 °C, вентиляторы не работали. Шум был равен фоновому (20 дБА).
При просмотре фильма с аппаратным декодированием температура медленно поднималась до 65 °C, вентиляторы запускались, но при достижении температуры 58 °C снова выключались. Максимальный уровень шума чуть вырастал (22,5 дБА).
В режиме максимальной нагрузки в 3D температура быстро достигала 70 °C, затем медленно поднималась до 74 °C, вентиляторы при этом раскручивались до 1210 оборотов в минуту, шум вырастал до 33,7 дБА. В целом данная СО относится к категории малошумящих.
| Комплектация | |
|---|---|

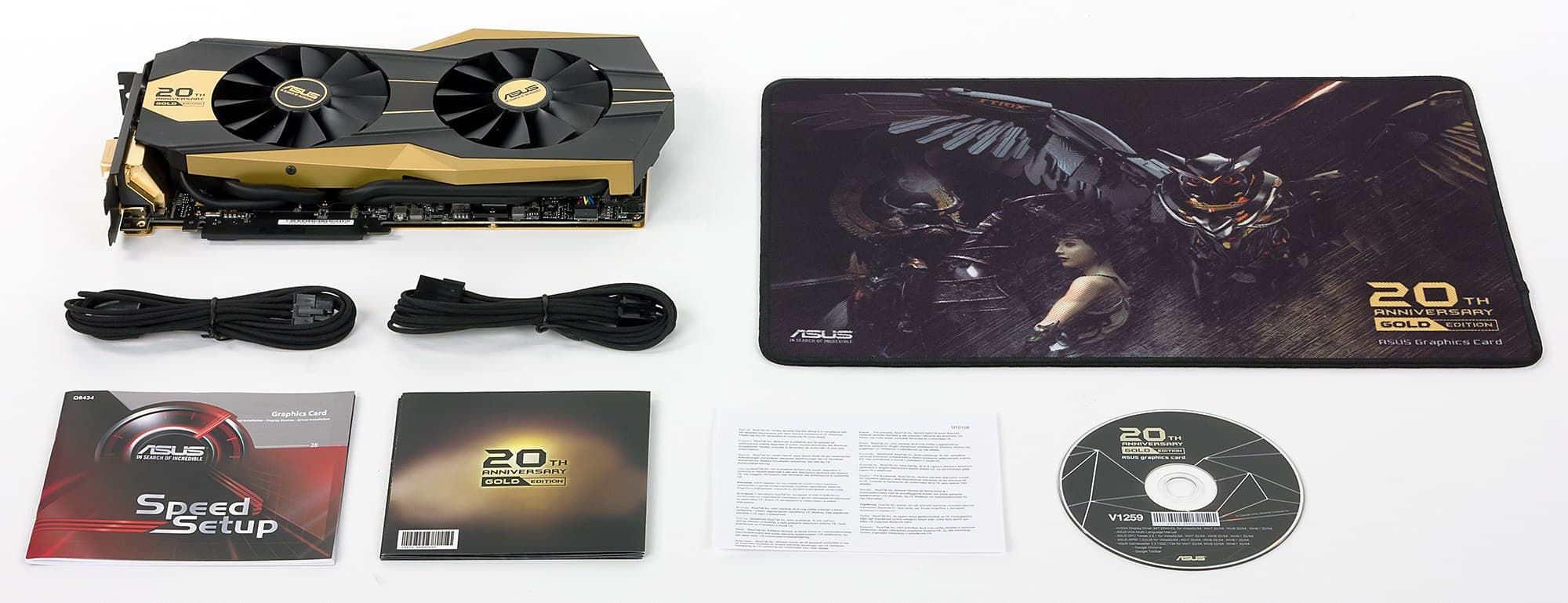

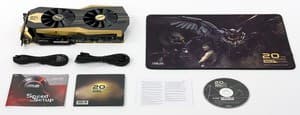

Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект плюс разветвители питания и бонусный фирменный коврик для мыши. |  |

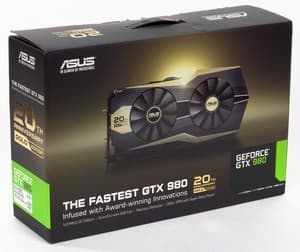

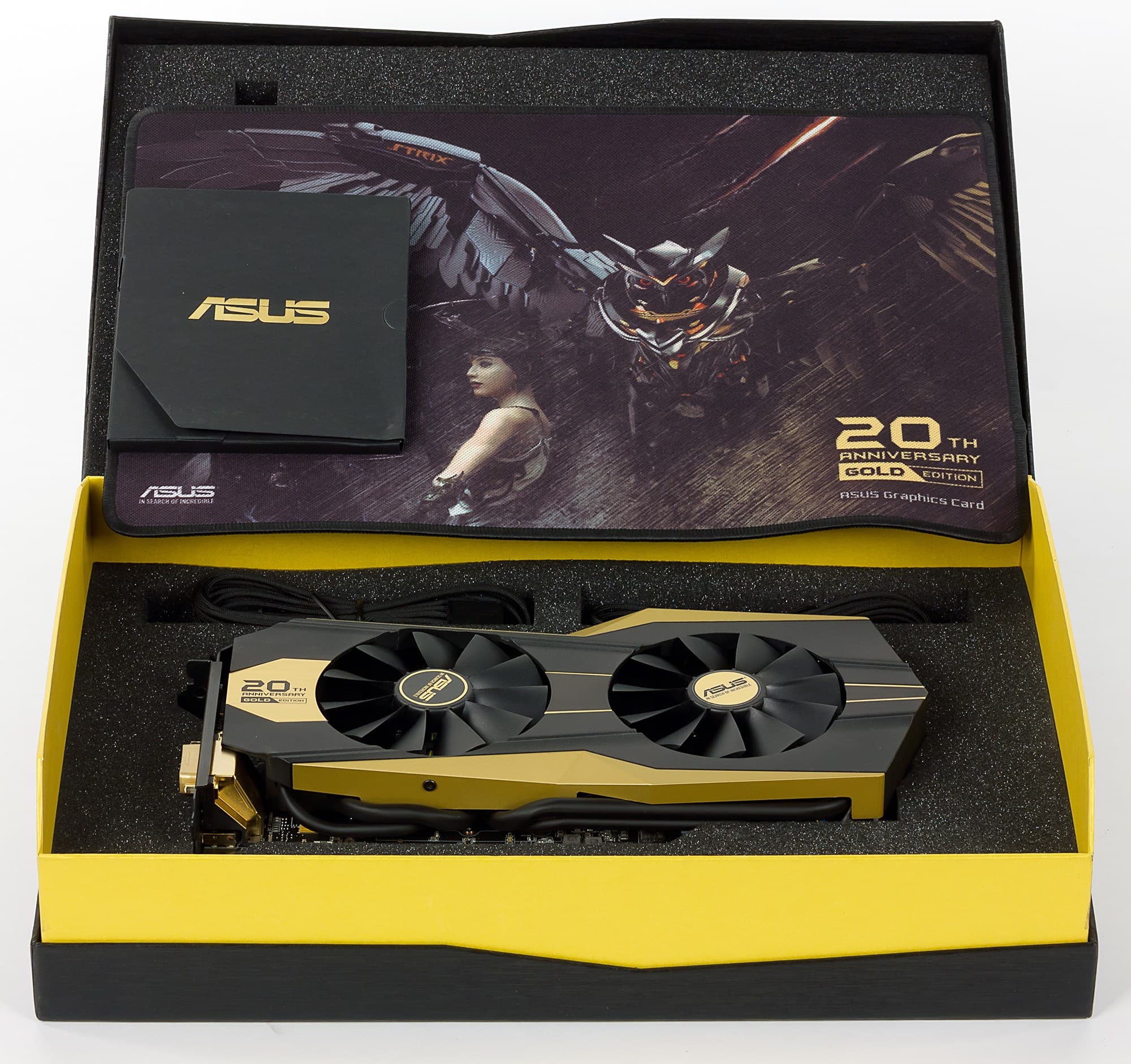

| Упаковка | |
|---|---|
 | |
 |  |
Установка и драйверы
Конфигурация тестового стенда
- Компьютер на базе процессора Intel Core i7-3960X (Socket 2011):
- процессор Intel Core i7-3960X (o/c 4 ГГц);
- СО Hydro SeriesT H100i Extreme Performance CPU Cooler;
- СО Intel Thermal Solution RTS2011LC;
- системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
- оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
- жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
- 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
- блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
- корпус Corsair Obsidian 800D Full Tower.
- операционная система Windows 7 64-битная; DirectX 11.1;
- монитор Samsung U28D590D (28″);
- клавиатура Cougar 700K;
- драйверы AMD версии Catalyst 15.6 Omega;
- драйверы Nvidia версии 353.30;
- VSync отключен.
Список инструментов тестирования
Методику тестирования и все настройки можно посмотреть здесь.
- BioShock Infinite (Irrational Games/2K Games)
- Watch Dogs (Ubisoft)
- Grand Theft Auto V (Rockstar Games/Rockstar Games)
- The Witcher 3: Wild Hunt (CD Projekt RED)
- Middle-earth: Shadow of Mordor (Monolith Productions/Warner Bros. Interactive Entertainment)
- Batman: Arkham Origins (Warner Bros. Interactive Entertainment)
- 3DMark (2013) (FutureMark)
- Metro: Last Light (4A Games/Deep Silver)
- Battlefield 4 (EA Digital Illusions CE/EA)
- Dragon Age: Inquisition (BioWare/EA)
Результаты тестов: сравнение производительности
- BioShock Infinite
- Watch Dogs
- Grand Theft Auto V
- The Witcher 3: Wild Hunt
- Middle-earth: Shadow of Mordor
- Batman: Arkham Origins
- 3DMark (FireStrike) Graphics Marks
- Metro: Last Light
- Battlefield 4
- Dragon Age: Inquisition
Выводы
| Рейтинг iXBT.com | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — GeForce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36 ежемесячно исследуемым нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят GTX 980 и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. | начало августа 2015 г. | |||
| № | Название ускорителя | Рейтинг iXBT.com | Рейтинг полез. | Цена |
| 08 | R9 Fury 4096 МБ, 1000/1000/1000 | 2570 | 367 | 700 |
| 09 | R9 390X 8192 МБ, 1050/1050/6000 | 2100 | 374 | 561 |
| 10 | Asus GTX 980 Gold 20th Anniversary 4096 МБ, 1316—1430/7000 | 2090 | 322 | 650 |
| 12 | GTX 980 4096 МБ, 1126—1266/7000 | 2040 | 342 | 597 |
Комментарий к Рейтингам iXBT.com
Очевидно, что конкуренты в лице продуктов серии Radeon оказались сильнее. И даже повышенные частоты работы ускорителя Asus в данном случае не помогли.
| Рейтинг полезности | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг полезности тех же карт получается, если показатели предыдущего рейтинга разделить на цены соответствующих ускорителей | начало августа 2015 г. | |||
| № | Название ускорителя | Рейтинг полез. | Рейтинг iXBT.com | Цена |
| 20 | R9 390X 8192 МБ, 1050/1050/6000 | 374 | 2100 | 561 |
| 23 | R9 Fury 4096 МБ, 1000/1000/1000 | 367 | 2570 | 700 |
| 24 | GTX 980 4096 МБ, 1126—1266/7000 | 342 | 2040 | 597 |
| 26 | Asus GTX 980 Gold 20th Anniversary 4096 МБ, 1316—1430/7000 | 322 | 2090 | 650 |
Комментарий к Рейтингам полезности
С учетом цены предпочтительность ускорителей Radeon становится еще заметнее. Да, на момент написания материала все складывается так, что в нижнем сегменте топового класса выгоднее брать Radeon R9 390X и R9 Fury, нежели GeForce GTX 980. Ну а поскольку исследуемая видеокарта Asus заметно дороже среднего GeForce GTX 980, то ее привлекательность еще ниже.
Asus GeForce GTX 980 20th Anniversary Gold Edition 4096 МБ 256-битной GDDR5 PCI-E — интересный продукт с точки зрения имиджа, коллекционный экземпляр. Таких видеокарт будет выпущено очень мало — это памятная серия, посвященная 20-летию выпуска первой видеокарты Asus. Упаковка ожидаемо роскошная. Видеокарта интересна оверклокерам, поскольку имеет все преимущества серии Matrix, известной тем, что дает возможность регулирования не только частот, но и напряжений, а также реализует технологию Defrost для пользующихся при охлаждении жидким азотом. Ускоритель имеет прекрасную систему охлаждения, тихую и эффективную. А вот соперничество с серией Radeon — вопрос менее очевидный и приятный. Если использовать ускорители в режимах по умолчанию, то GTX 980 явно проигрывает, а если задействовать разгон, то результаты становятся индивидуальными, и однозначного ответа не будет. Плюс «религиозные» предпочтения потребителей, которые любят или GeForce, или Radeon.
Oкончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).
В номинации «Оригинальный дизайн» (за август 2015 года)
награду получила карта:
- Asus GeForce GTX 980 20th Anniversary Gold Edition 4096 МБ 256-битной GDDR5 PCI-E
В номинации «Отличная поставка» (за август 2015)
награду получила карта:
- Asus GeForce GTX 980 20th Anniversary Gold Edition 4096 МБ 256-битной GDDR5 PCI-E
