Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Asus Matrix Platinum Geforce GTX 980 4096 МБ 256-битной GDDR5 PCI-E
Сведения о производителе: Компания Asustek Computer (торговая марка Asus) основана в 1989 году в Китайской Республике (Тайвань). Штаб-квартира в Тайбэе/Тайвань. На рынке в России с 1992 года. Старейший производитель видеокарт и материнских плат. Сейчас выпускает очень широкую гамму продуктов по многим разделам IT-индустрии (включая мобильный сегмент). Производство в Китае и на Тайване. Общая численность работников около 2000 человек.
Устройство(а)
| Asus Matrix Platinum Geforce GTX 980 4096 МБ 256-битной GDDR5 PCI-E | ||
|---|---|---|
| Параметр | Значение | Номинальное значение (референс) |
| GPU | Geforce GTX 980 (GM204) | |
| Интерфейс | PCI Express x16 | |
| Частота работы GPU (ROPs), МГц | 1240—1379 | 1126—1265 |
| Частота работы памяти (физическая (эффективная)), МГц | 1750 (7000) | 1750 (7000) |
| Ширина шины обмена с памятью, бит | 256 | |
| Число вычислительных блоков в GPU/частота работы блоков, МГц | 16/1240—1379 | 16/1126—1265 |
| Число операций (ALU) в блоке | 128 | |
| Суммарное число операций (ALU) | 2048 | |
| Число блоков текстурирования (BLF/TLF/ANIS) | 128 | |
| Число блоков растеризации (ROP) | 64 | |
| Размеры, мм | 295×135×40 | 270×100×35 |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 |
| Цвет текстолита | черный | черный |
| Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»), Вт | 168/85/22 | 162/78/28 |
| Уровень шума (в режиме 2D/в режиме 2D (просмотр видео)/в режиме максимального 3D), дБА | 26,7/26,7/44,1 | — |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0, 3×DisplayPort 1.2 | 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0, 3×DisplayPort 1.2 |
| Поддержка многопроцессорной работы | SLI | |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 |
| Дополнительное питание: количество 8-контактных разъемов | 2 | Нет |
| Дополнительное питание: количество 6-контактных разъемов | Нет | 2 |
| Максимальное разрешение 2D: DP/HDMI/Dual-Link DVI/Single-Link DVI | 3840×2400/3840×2400/2560×1600/1920×1200 | |
| Максимальное разрешение 3D: DP/HDMI/Dual-Link DVI/Single-Link DVI | 3840×2400/3840×2400/2560×1600/1920×1200 | |
| Комплектация локальной памятью | |
|---|---|

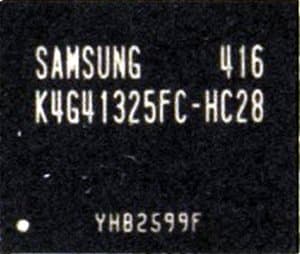

Картa имеeт 4096 МБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 4 Гбит на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR5). Микросхемы расчитаны на номинальную частоту работы в 1785 (7140) МГц. |  |
| Сравнение с эталонным дизайном (reference) | |
|---|---|

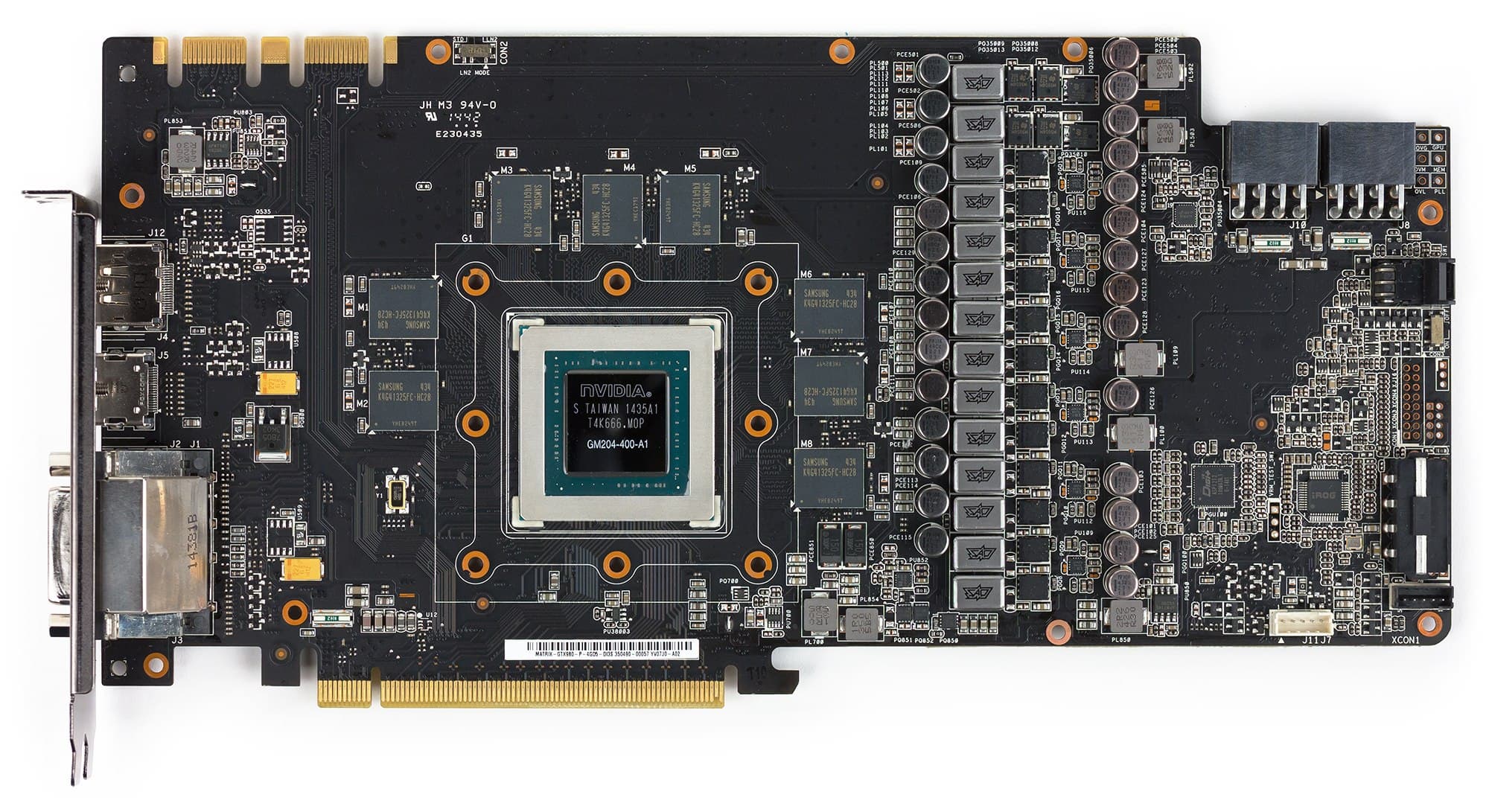

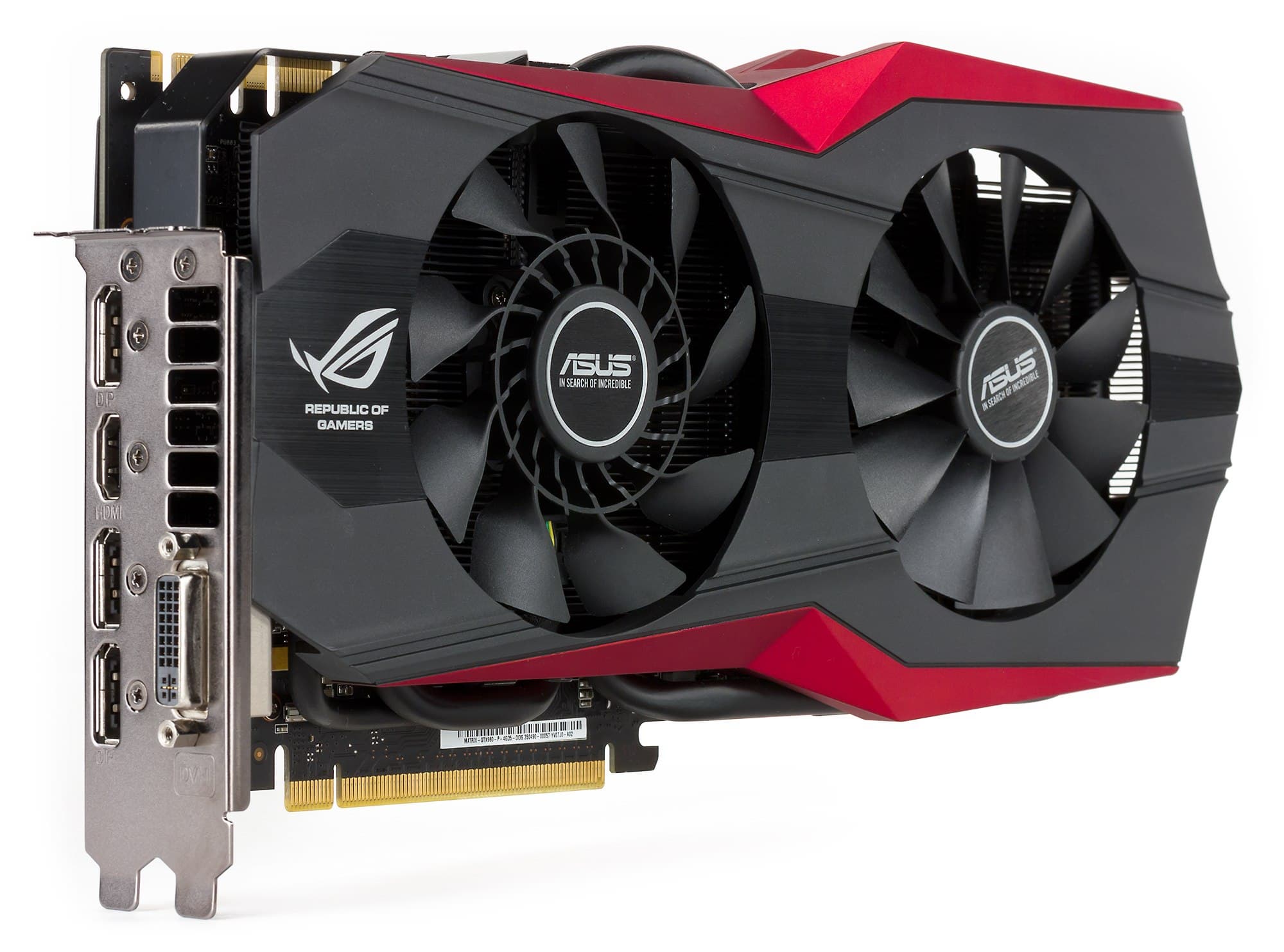

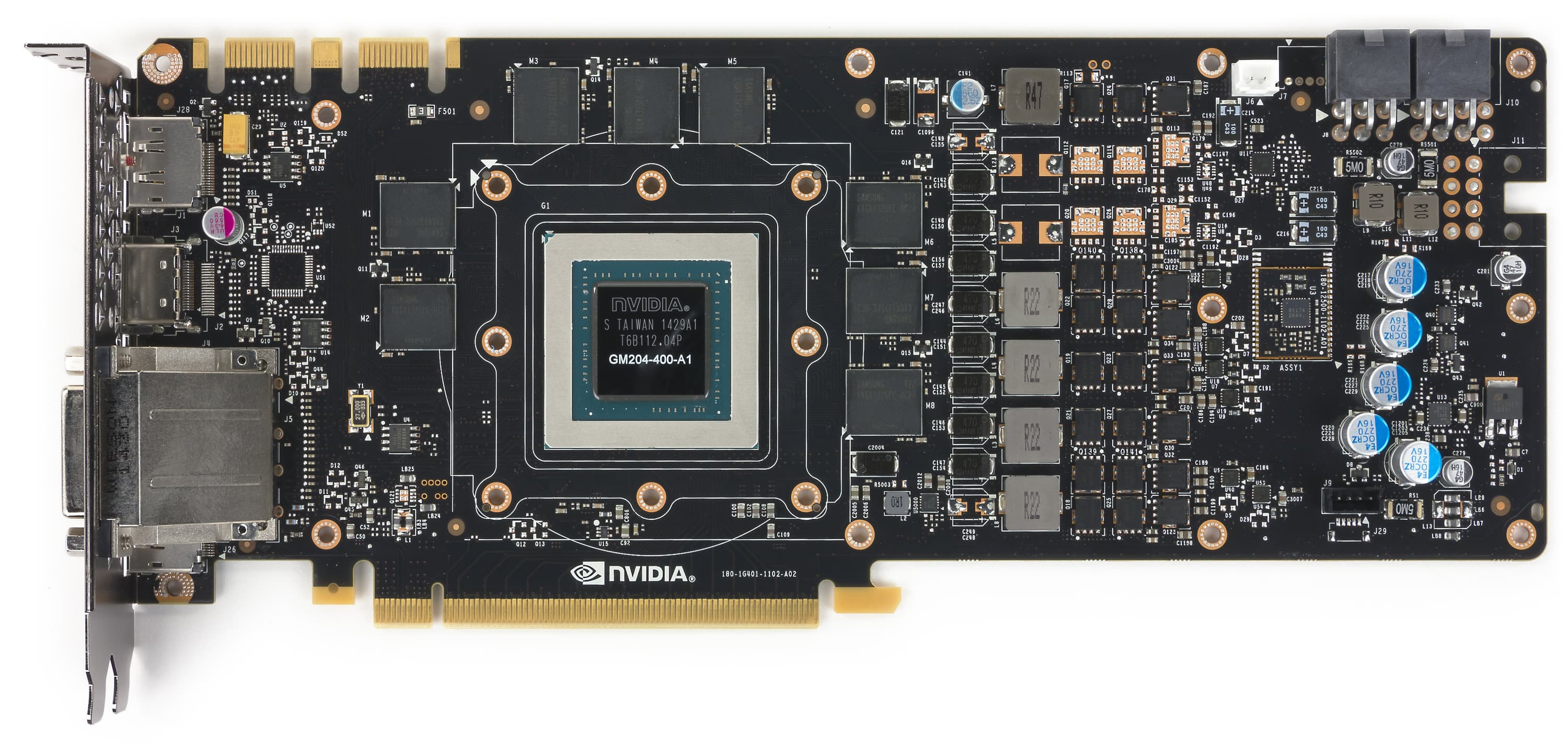

| Вид спереди | |
| Asus Matrix Platinum Geforce GTX 980 4096 МБ 256-битной GDDR5 PCI-E | Reference card Nvidia Geforce GTX 980 |
 |  |

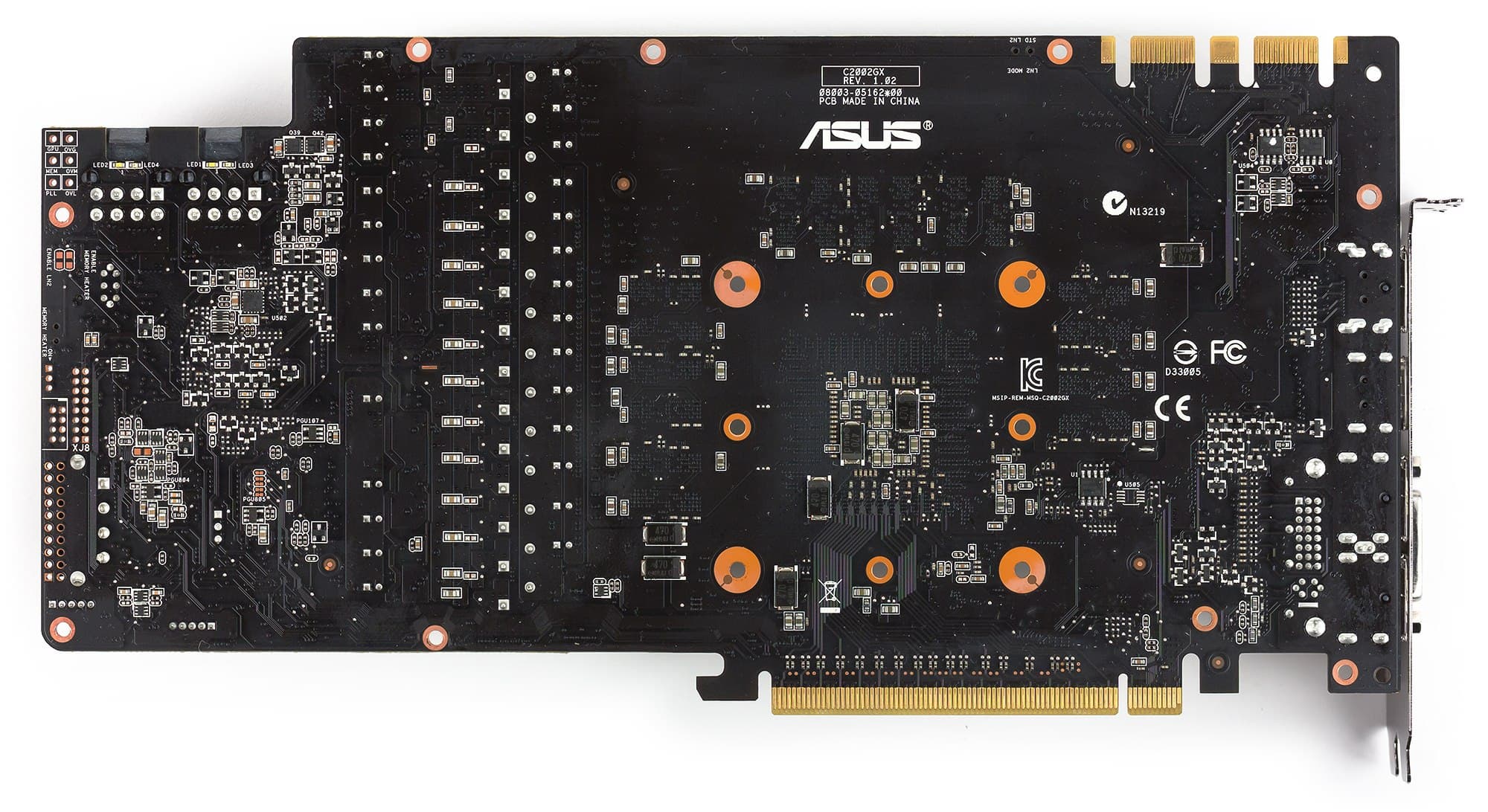

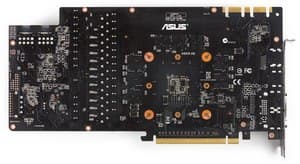

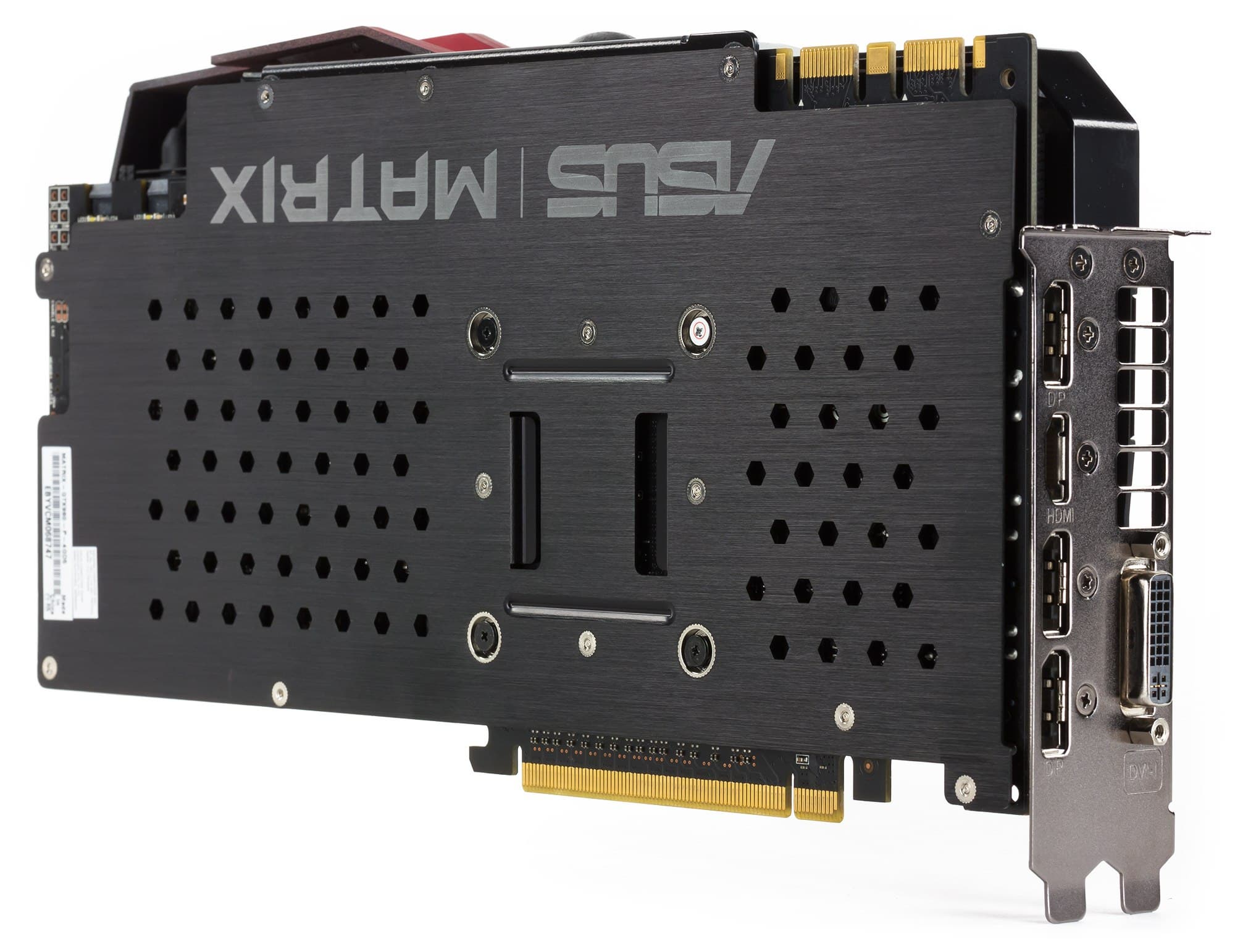

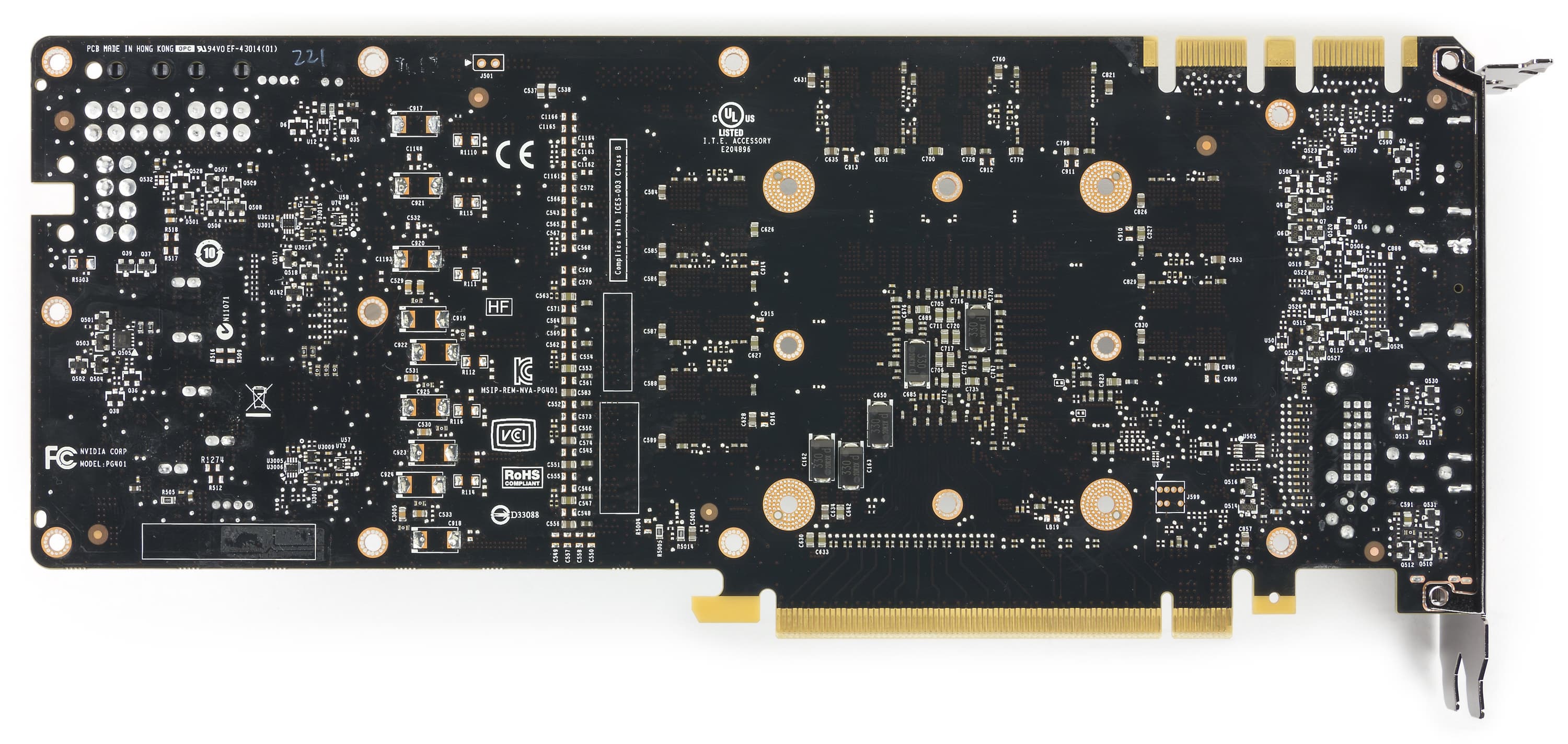

| Вид сзади | |
| Asus Matrix Platinum Geforce GTX 980 4096 МБ 256-битной GDDR5 PCI-E | Reference card Nvidia Geforce GTX 980 |
 |  |
Разумеется, серия Matrix у компании Asus особая, в ней используются полностью переработанные PCB, далекие от референс-дизайна. Мы видим совершенно переделанный продукт, практически целиком спроектированный инженерами Asus. Следует напомнить, что серия Matrix относится к категории продуктов Republic Of Gamers, и основное предназначение этого ускорителя — для игроков, причем для хардкорных геймеров, а особенно для оверклокеров-экстремалов.
Справа на PCB мы видим две кнопки: сверху — Safe Mode (тут все понятно, при чрезмерном разгоне позволяет быстро вернуться на заводские настройки), а ниже — Defrost... Там же есть и периферийный («Molex») разъем питания. Кнопка Defrost предназначена для тех, кто любит баловаться жидким азотом. Дело в том, что при таком экстремальном охлаждении PCB очень сильно промерзает и даже может покрыться инеем. Микросхемы памяти при этом также промерзают и могут работать со сбоями (на экране появляются артефакты). Вот чтобы такого не случилось — следует подключить дополнительное питание через находящийся рядом разъем и включить Defrost. Тогда PCB начнет прогреваться в районе нахождения микросхем памяти, и замерзшим останется лишь центр, где расположено ядро. В общем, это расчитано на те 2-4% пользователей, которым не только не хватает заводского разгона, но даже обычного повышения частот при штатном кулере недостаточно.
Самой потрясающей здесь является система питания. Схема питания ядра — 12 фазная, плюс 2 фазы на микросхемы памяти. Разумеется, все это управляется цифровым контроллером, а в результате обеспечивается очень гибкое регулирование напряжений на ядре с ювелирной точностью.

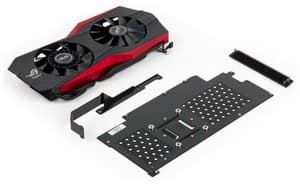

| Система охлаждения | |
|---|---|

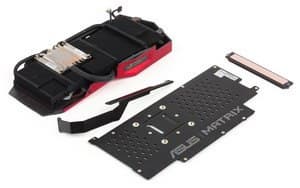

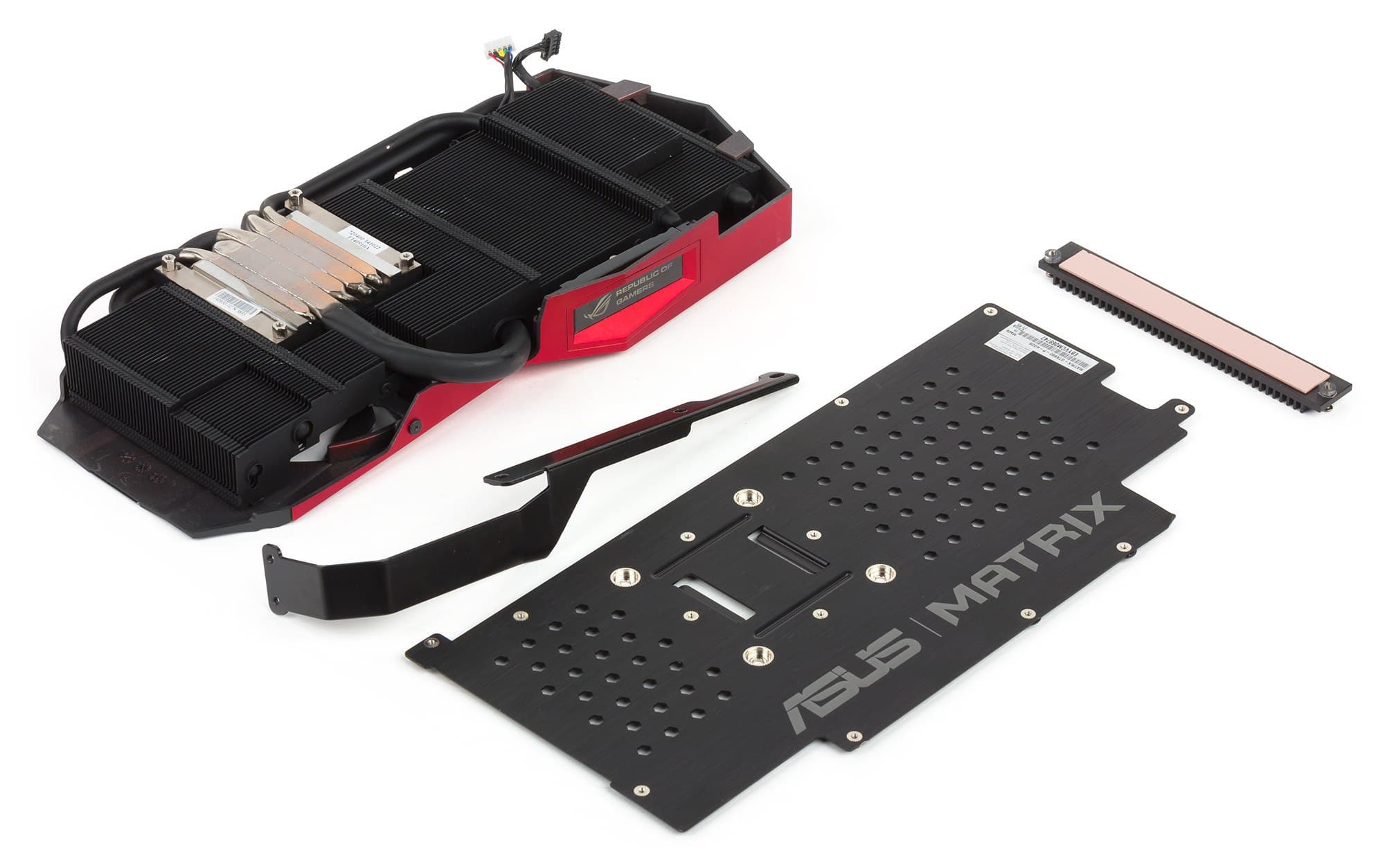

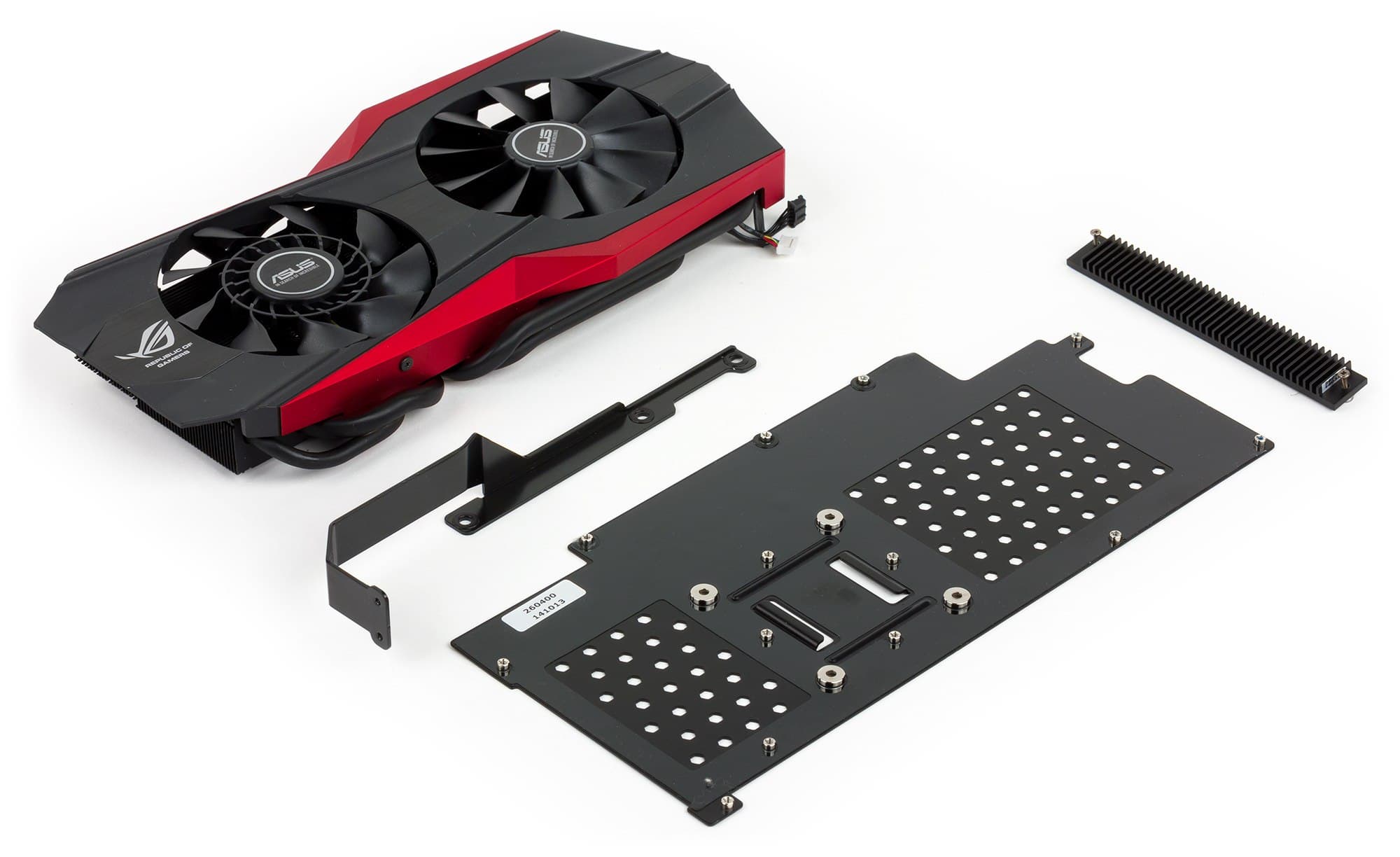

Основой СО является очень массивный радиатор с медным основанием и тепловыми трубками. Обратим внимание на нюанс: у такой оверклокерской карты нет охлаждения микросхем памяти. Видимо, рассчитано на то, что заядлые оверклокеры сами придумают что-нибудь этакое для приличного разгона памяти (либо просто признан факт, что микросхемы памяти в нормальных условиях охлаждения не требуют). А вот силовые транзисторы охлаждаются своим собственным радиатором. Следует отметить, что данный кулер относится к серии DirectCu II. Сверху установлен кожух с двумя вентиляторами. Причем вентиляторы — особой конструкции, которая даже получила свое название CoolTech Fan Technology. Первый вентилятор — основной, он имеет дополнительные лопасти около центра, что при неизменном уровне шума резко поднимает эффективность засасывания воздуха. Второй — вспомогательный, он всегда работает на небольших оборотах (около 900 об/мин). Под нагрузкой максимальная температура не превысила 80 градусов, что является хорошим результатом для видеокарты такого уровня. |  |
 | |

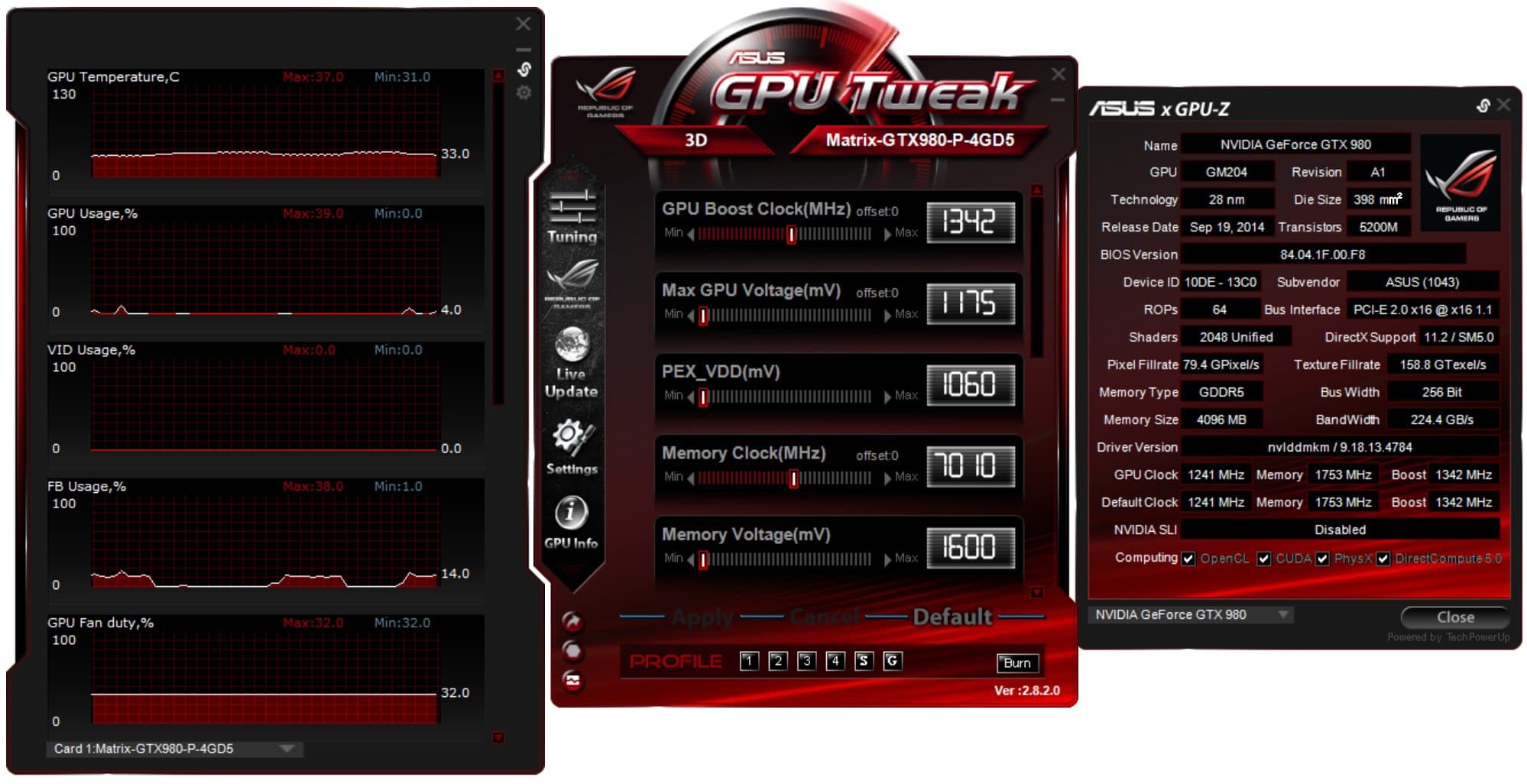

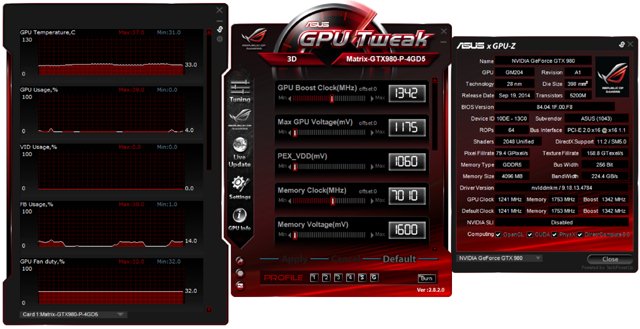

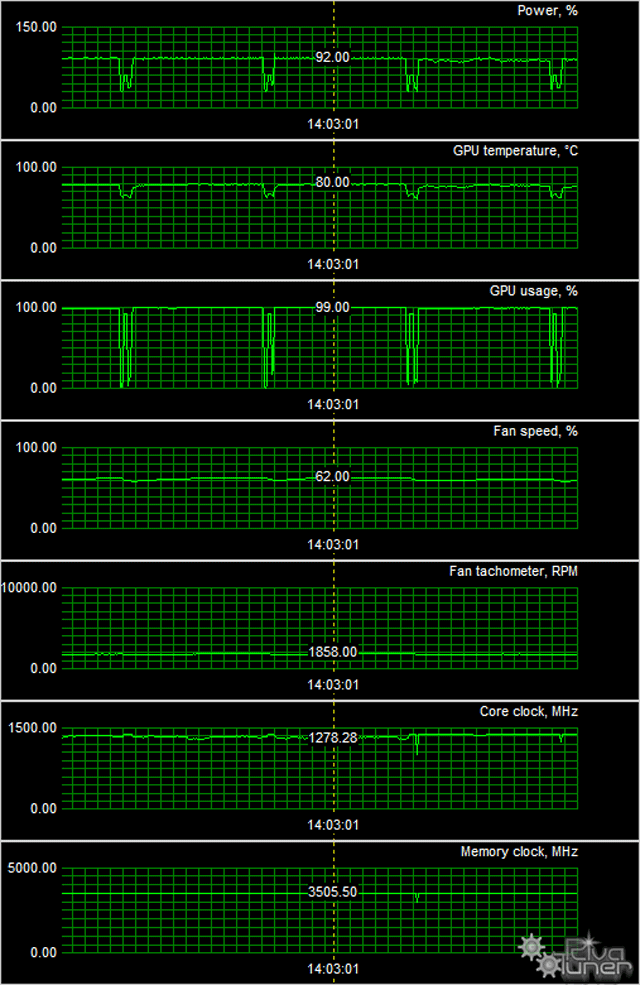

| Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder) |
|---|
 |
Методика измерения шума
- Помещение шумоизолировано и заглушено, снижены реверберации.
- Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
- Фоновый уровень 20 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
- Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
- Режимы измерения:
- Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
- Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
- Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.
В режиме простоя в 2D температура достигала 30 °C, вентиляторы работали в пределах 32% от максимума (1000 оборотов в минуту), шум составлял 26,7 дБА.
При просмотре фильма с аппаратным декодированием температура медленно поднималась до 41 °C, вентиляторы работали на частоте вращения 1066 оборотов в минуту (33%), шум составлял те же 26,7 дБА.
В режиме максимальной нагрузки в 3D температура быстро достигала 70 °C, затем медленно доходила до максимума в 80 °C, вентиляторы раскручивались до примерно 1900 об/мин, шум вырастал до 44,1 дБА. В целом карта под серьезной нагрузкой получилась громкой.

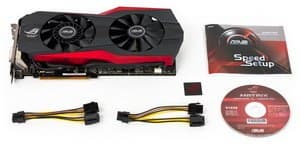

| Комплектация. | |
|---|---|

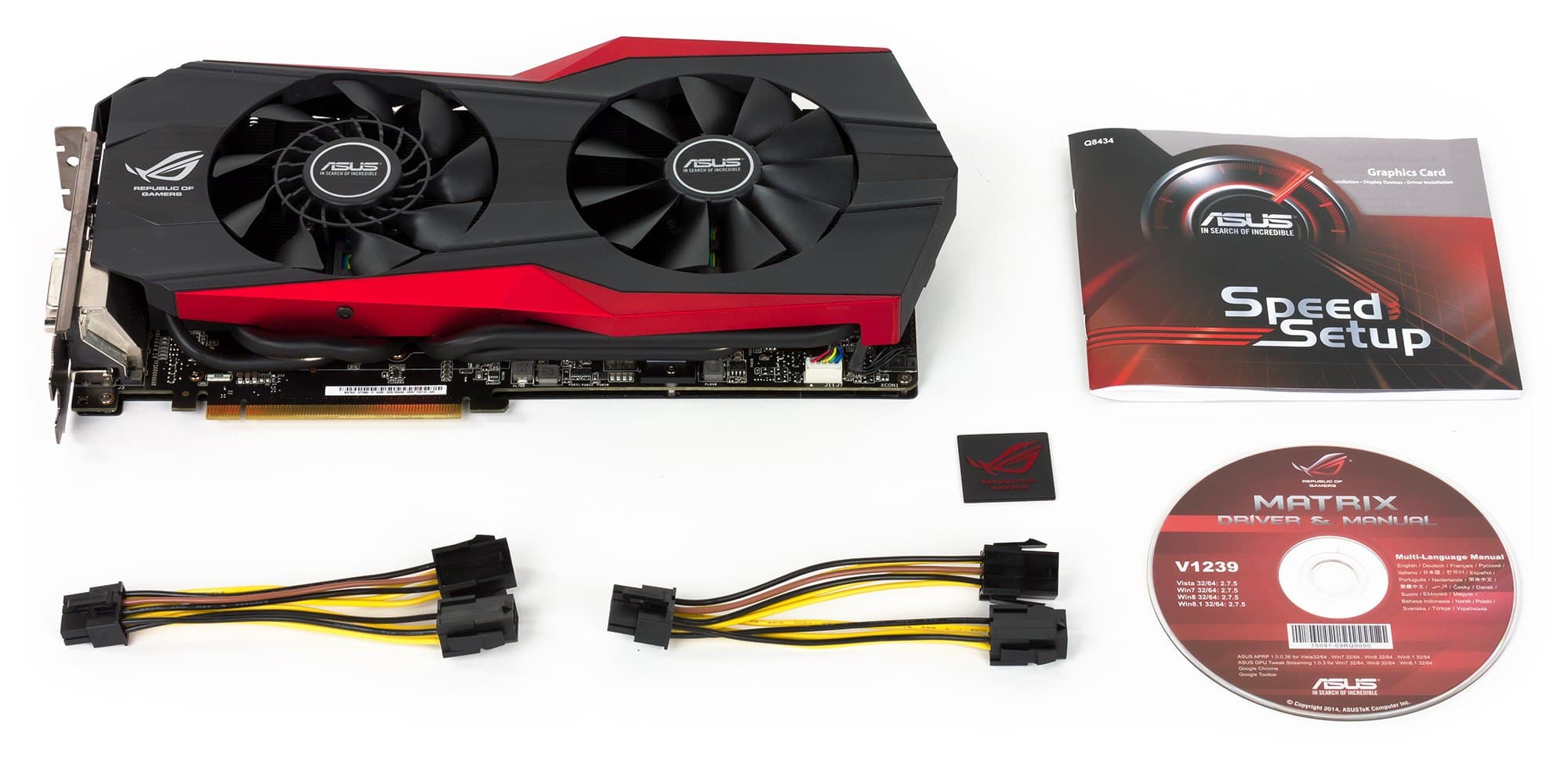

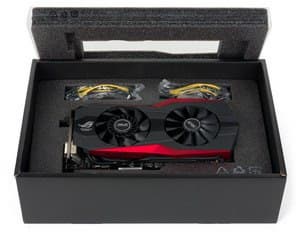

Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект плюс разветвители питания. |  |

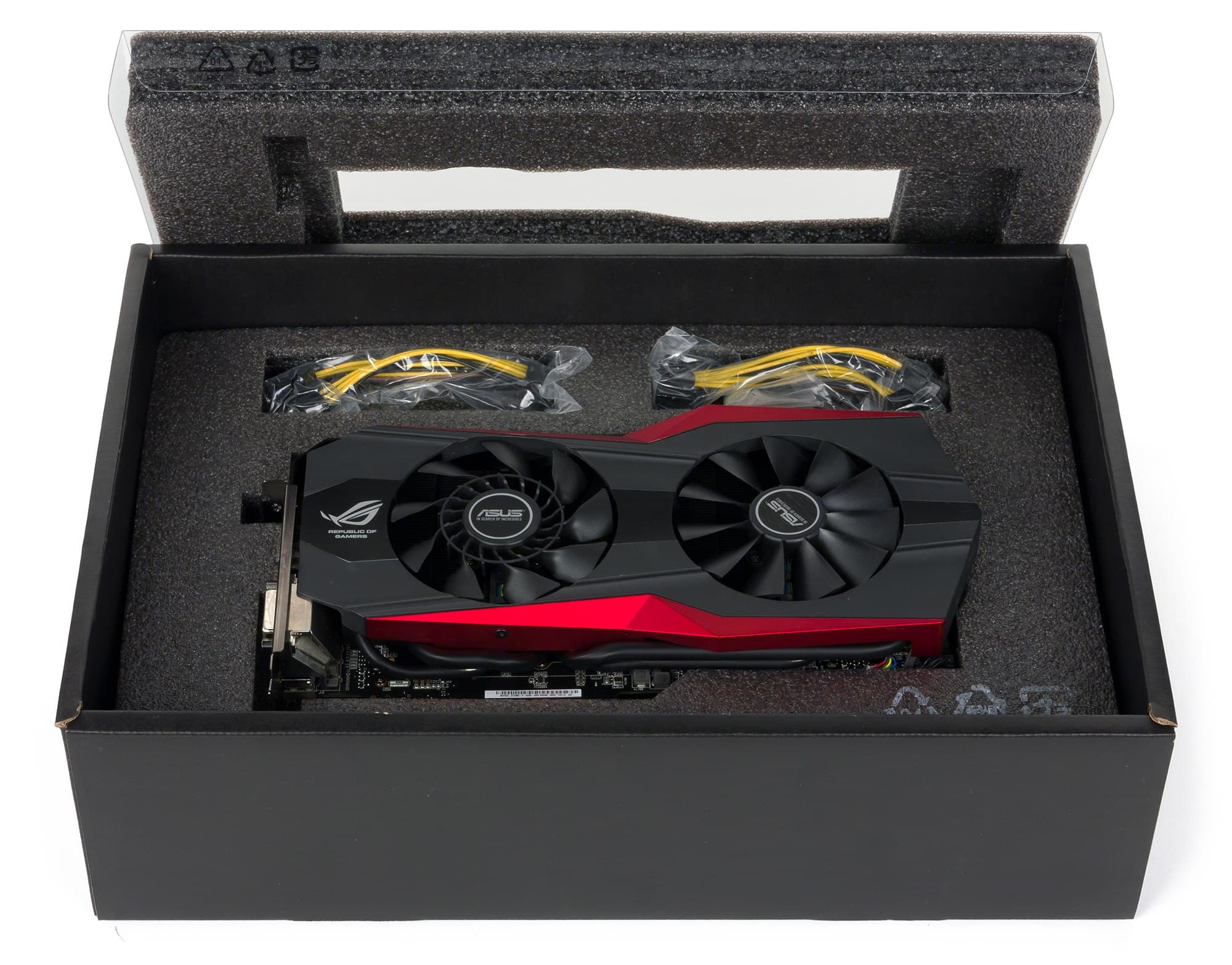

| Упаковка | |
|---|---|
 |  |
Установка и драйверы
Конфигурация тестового стенда
- Компьютеры на базе процессора Intel Core i7-3960X (Socket 2011):
- 2 процессора Intel Core i7-3960X (o/c 4 ГГц);
- СО Hydro SeriesT H100i Extreme Performance CPU Cooler;
- СО Intel Thermal Solution RTS2011LC;
- системная плата Asus Sabertooth X79 на чипсете Intel X79;
- системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
- оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
- жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
- жесткий диск WD Caviar Blue WD10EZEX 1 TБ SATA2;
- 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
- блок питания Thermaltake Амур 1200 (1200 Вт);
- блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
- корпус Corsair Obsidian 800D Full Tower.
- операционная система Windows 7 64-битная; DirectX 11.1;
- монитор Samsung U28D590D (28″);
- монитор Asus ProArt PA249Q (24″);
- клавиатура Cougar 700K;
- драйверы AMD версии Catalyst 15.3 OMEGA,
- драйверы Nvidia версии 347.52,
- VSync отключен.
Список инструментов тестирования
Все настройки в нижеперечисленном ПО выставлены на максимальное качество графики.
- BioShock Infinite (Irrational Games/2K Games) — DirectX 11.0
- 3DMark (2013) (FutureMark) — DirectX 11.1, настройки тестирования — Performance. Использовался набор тестов FireStrike (в результатах показаны graphics points только по этому набору тестов).
- Middle-earth: Shadow of Mordor (Monolith Productions/Warner Bros. Interactive Entertainment) — DirectX 11.0
- Batman: Arkham Origins (Warner Bros. Interactive Entertainment) — DirectX 11.0
- Dragon Age: Inquisition (BioWare/EA) — DirectX 11.0
- Watch Dogs (Ubisoft) — DirectX 11.0
- Hitman Absolution (IO Interactive/Square Enix) — DirectX 11.1
- Metro: Last Light (4A Games/Deep Silver) — DirectX 11.0
- Battlefield 4 (EA Digital Illusions CE/EA) — DirectX 11.0
- Thief (2014) (Eldos Montreal/Square Enix) — DirectX 11.1
Результаты тестов: сравнение производительности
- BioShock Infinite
- Watch Dogs
- Hitman Absolultion
- Thief (2014)
- Middle-earth: Shadow of Mordor
- Batman: Arkham Origins
- 3DMark (FireStrike) Graphics Marks
- Metro: Last Light
- Battlefield 4
- Dragon Age: Inquisition
Выводы
| Рейтинг iXBT.com | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Geforce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36 ежемесячно исследуемых нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят GTX 980 и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. | начало апреля 2015 г. | |||
| № | Название ускорителя | Рейтинг iXBT.com | Рейтинг полез. | Цена |
| 07 | Asus Matrix GTX 980 4096 МБ, 1240—1379/7010 | 2120 | 345 | 615 |
| 08 | GTX 780 Ti 3072 МБ, 875—1020/7000 | 2020 | 367 | 551 |
| 09 | R9 290X 4096 МБ, 1000/1000/5000 Uber Mode | 2010 | 509 | 395 |
| 10 | GTX 980 4096 МБ, 1126—1266/7000 | 1990 | 334 | 596 |
Комментарий к Рейтингам iXBT.com
Сильно повышенные частоты работы ожидаемо обеспечили ускорителю Asus первенство в своей группе.
| Рейтинг полезности | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг полезности тех же карт получается если показатели предыдущего рейтинга разделить на цены соответствующих ускорителей | начало апреля 2015 г. | |||
| № | Название ускорителя | Рейтинг полез. | Рейтинг iXBT.com | Цена |
| 08 | R9 290X 4096 МБ, 1000/1000/5000 Uber Mode | 509 | 2010 | 395 |
| 21 | GTX 780 Ti 3072 МБ, 875—1020/7000 | 367 | 2020 | 551 |
| 23 | Asus Matrix GTX 980 4096 МБ, 1240—1379/7010 | 345 | 2120 | 615 |
| 25 | GTX 980 4096 МБ, 1126—1266/7000 | 334 | 1990 | 596 |
Комментарий к Рейтингам полезности
Однако все еще сильно завышенные цены на GTX 980 вообще и на продукт Asus в частности портят всю картину. Увы, из числа ускорителей премиум-класса мы по-прежнему можем рекомендовать лишь Radeon R9 290X, который обладает сравнимой с GTX 980 производительностью, но при этом гораздо дешевле.
Asus Matrix Platinum Geforce GTX 980 4096 МБ 256-битной GDDR5 PCI-E — очень мощный и фабрично разогнанный ускоритель премиум-класса (в ценовом диапазоне от 400 до 700 долларов), обладающий уникальными оверклокерскими возможностями для подъема производительности еще выше. Нам удалось при условии сохранении стабильной работы карты получить частоты работы 1400—1520/7500 МГц (с безопасным поднятием вольтажей), так что производительность поднялась выше Geforce GTX Titan Black (при его цене в более чем 1100 долларов). И даже с учетом весьма высокой цены на GTX 980 уникальные возможности серии Matrix привлекают энтузиастов. Правда, компания Asus выпускает и ускоритель Matrix Platinum Radeon R9 290X, обладающий не меньшим оверклокерским потенциалом, однако следует учитывать, что традиционно у продуктов серии Geforce отдача от прироста частоты выше, чем у серии Radeon. Из минусов данной карты Asus можно отметить слишком шумную в сравнении с конкурентами систему охлаждения.
Oкончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!). В номинации «Оригинальный дизайн» (за апрель 2015 года)
награду получила карта:
- Asus Matrix Platinum Geforce GTX 980 4096 МБ 256-битной GDDR5 PCI-E
