Обзор материнской платы Gigabyte Z390 Aorus Xtreme на чипсете Intel Z390

«...Что ты староват, что ты больше не тянешь..» — да, вот иногда такое слышим про наши компьютеры. И начинаем понимать, что действительно уже устарел «системник», причем подчас не только чисто устарел процессор, но и нехватка ОЗУ или старая видеокарта сказались. Понятно, что ставить новую мощную видеокарту в старый «конфиг» глупо, низкая производительность CPU/RAM/BUS может стать виной тормозов.

Если менять процессор на оный нового поколения, то, скорее всего, станет вопрос и о замене материнской платы. И вот тут многие становятся в тупик, потому что выбор просто колоссальный. Мало того, что есть платформы Intel и AMD, так еще и внутри каждой платформы, как говорится, «черт ногу сломит», когда начинаешь думать о выборе. Понятное дело, что надо брать что-то на перспективу. Также понятно, что есть лимиты бюджета, который можно выделить на такое приобретение. И вот здесь пути расходятся: кто-то считает, что платить больше 10 000 рублей за материнскую плату (какой бы она ни была!) — кощунство, кто-то уверен, что лучше купить уже успевшие подешеветь продукты предыдущих поколений, все равно процессоры 2- или 3-летней давности дадут прекрасную производительность, особенно если топовые (зачем платить больше за новое поколение).

А теперь представим себе, что вы, как потребитель, кроме повального увлечения играми на ПК, еще и оверклокер, и потому вам нужна особая материнская плата, где большой выбор настроек для разгона, да и есть прекрасная поддержка по питанию (выбор вольтажей с минимальным шагом, а также усиленный блок питания для стабильной работы всей системе на оверклокерских настройках). Понятное дело, что здесь какими-то простыми вариантами материнских плат не обойтись. А если еще и хочется получить какой-то рекорд производительности, чтобы попасть в мировые рейтинги, то вообще теряется разум, и жажда заполучить устройство становится очень сильной.

Конечно, и даже среди таких «навороченных» материнок есть большой выбор. И не только по цене, но и набором периферии, а также дополнительных услуг типа панелей для разгона или контроллерами вентиляторов. И вот потребитель решается на приобретение одной из самых крутых материнских плат последнего поколения. Да, это уже весьма дорого. Но заслуживают ли все возможности и преимущества такой платы заплаченных за нее денег? — Вот и давайте разберемся.

Сегодня я расскажу про одну из самых премиальных материнских плат компании Gigabyte — Z390 Aorus Xtreme. Напомню, что в серию Aorus входят продукты, так скажем, очень продвинутые и оснащенные «изюминками». Поэтому проведем весьма большое исследование данной материнки. Не так давно мы уже изучили не просто материнскую плату, а настоящее произведение искусства, над которым трудилась сотня (или лучше сказать тысяча?) дизайнеров, инженеров и конструкторов, — Gigabyte Z390 Aorus Xtreme WaterForce. Сегодня в нашей лаборатории побывала, так сказать, ее младшая сестра: плата, точно также нацеленная на оверклокеров и хардкор-геймеров, но без наворотов типа системы жидкостного охлаждения («водянки»).

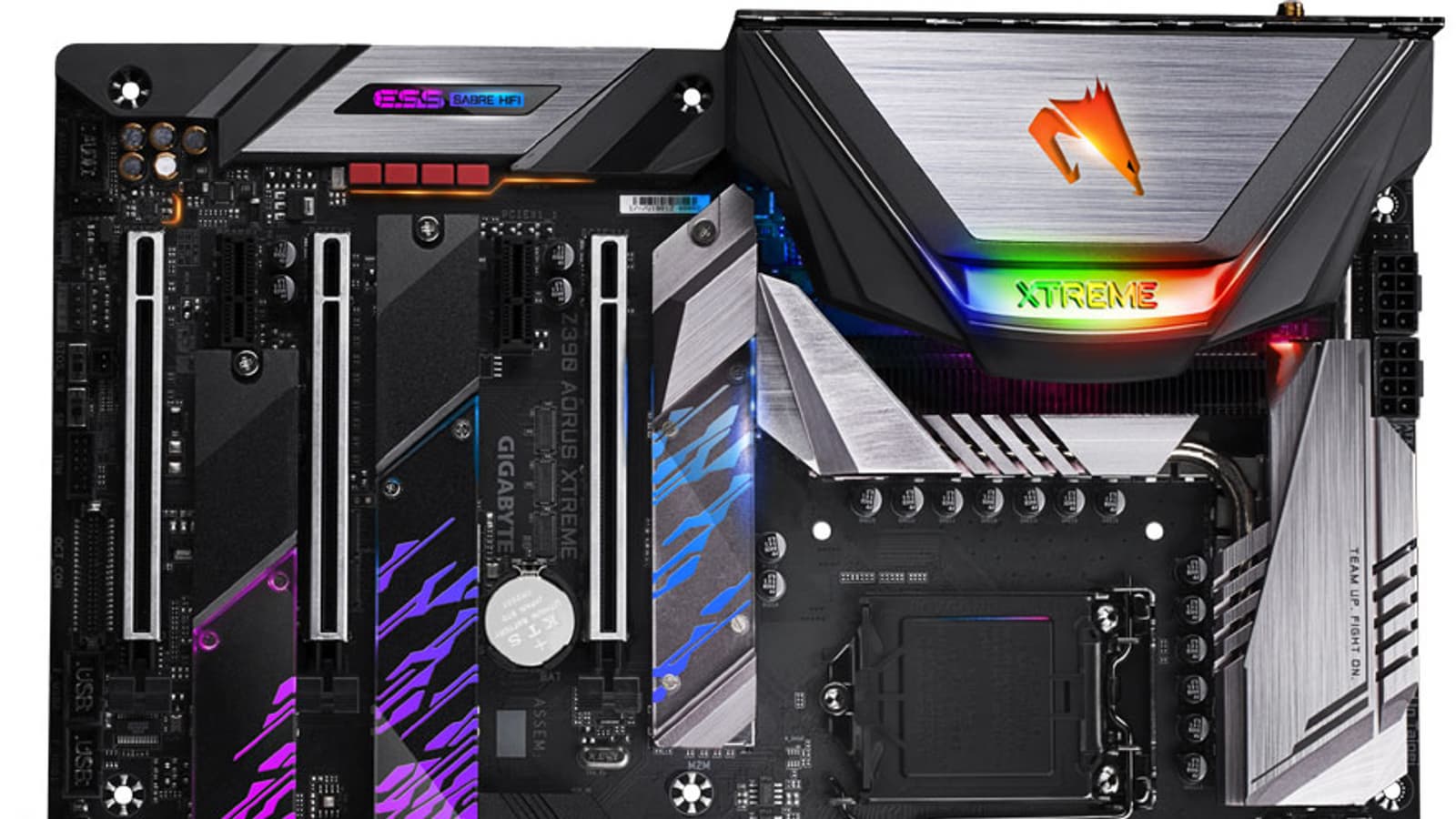

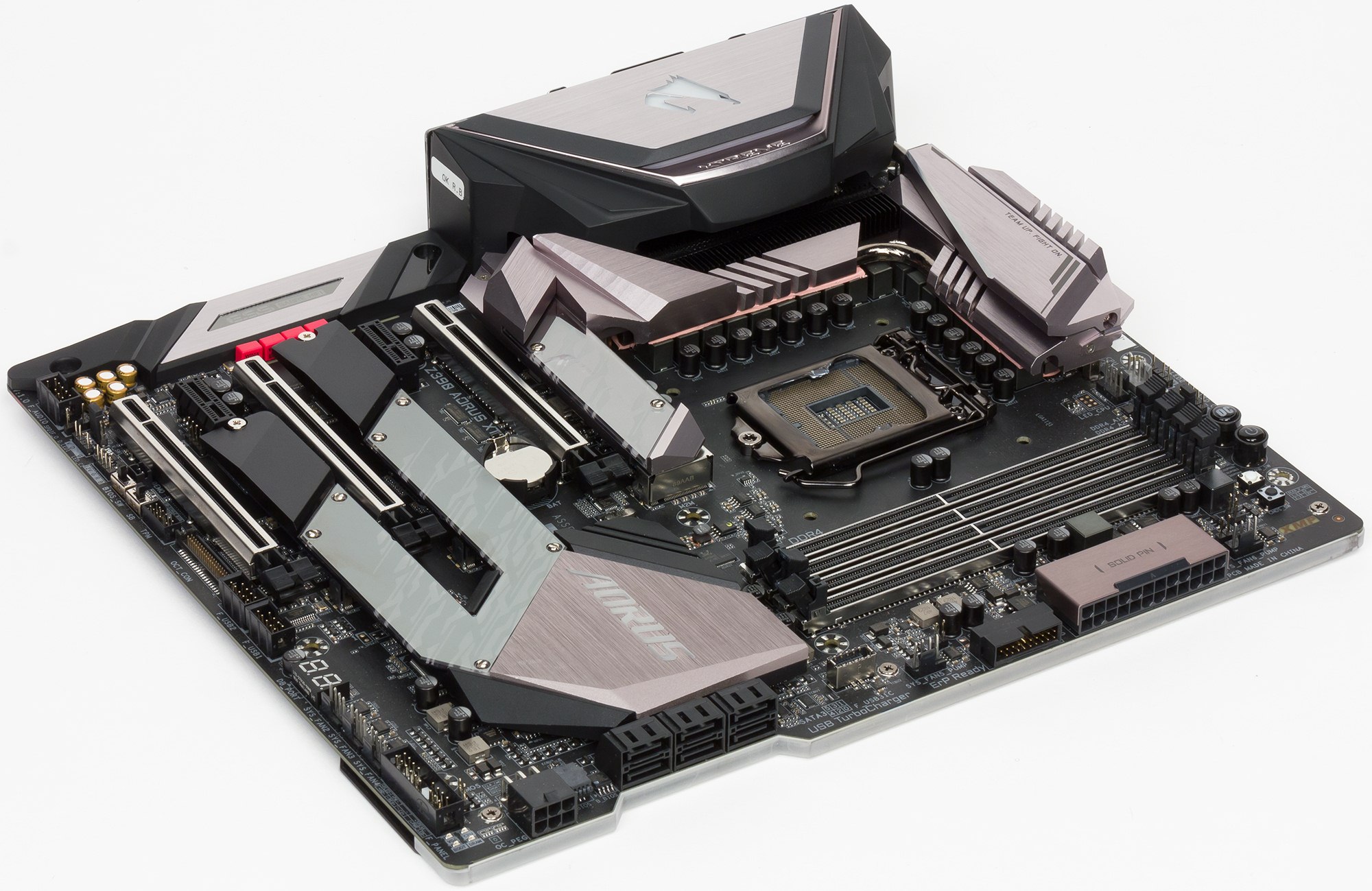

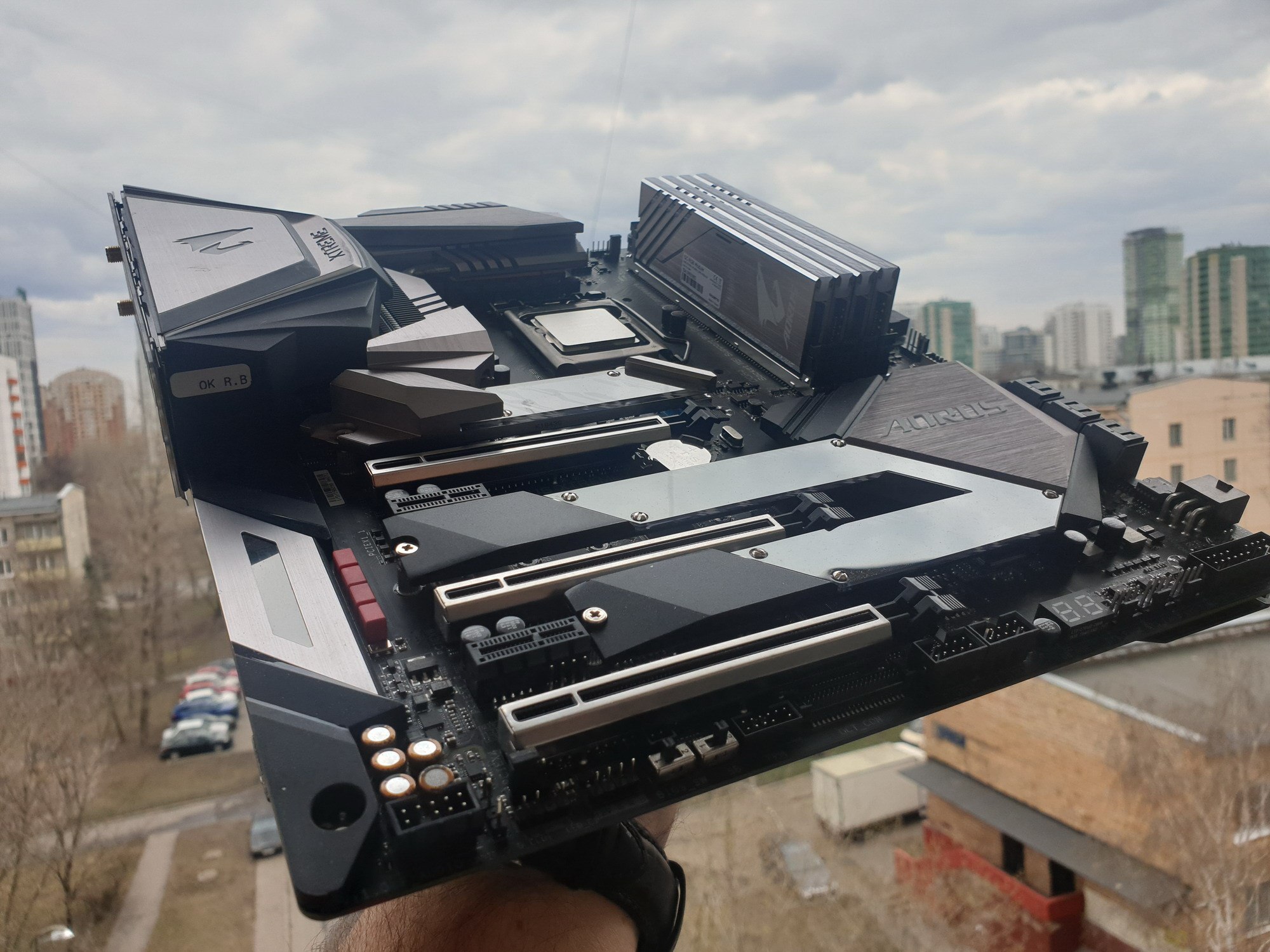

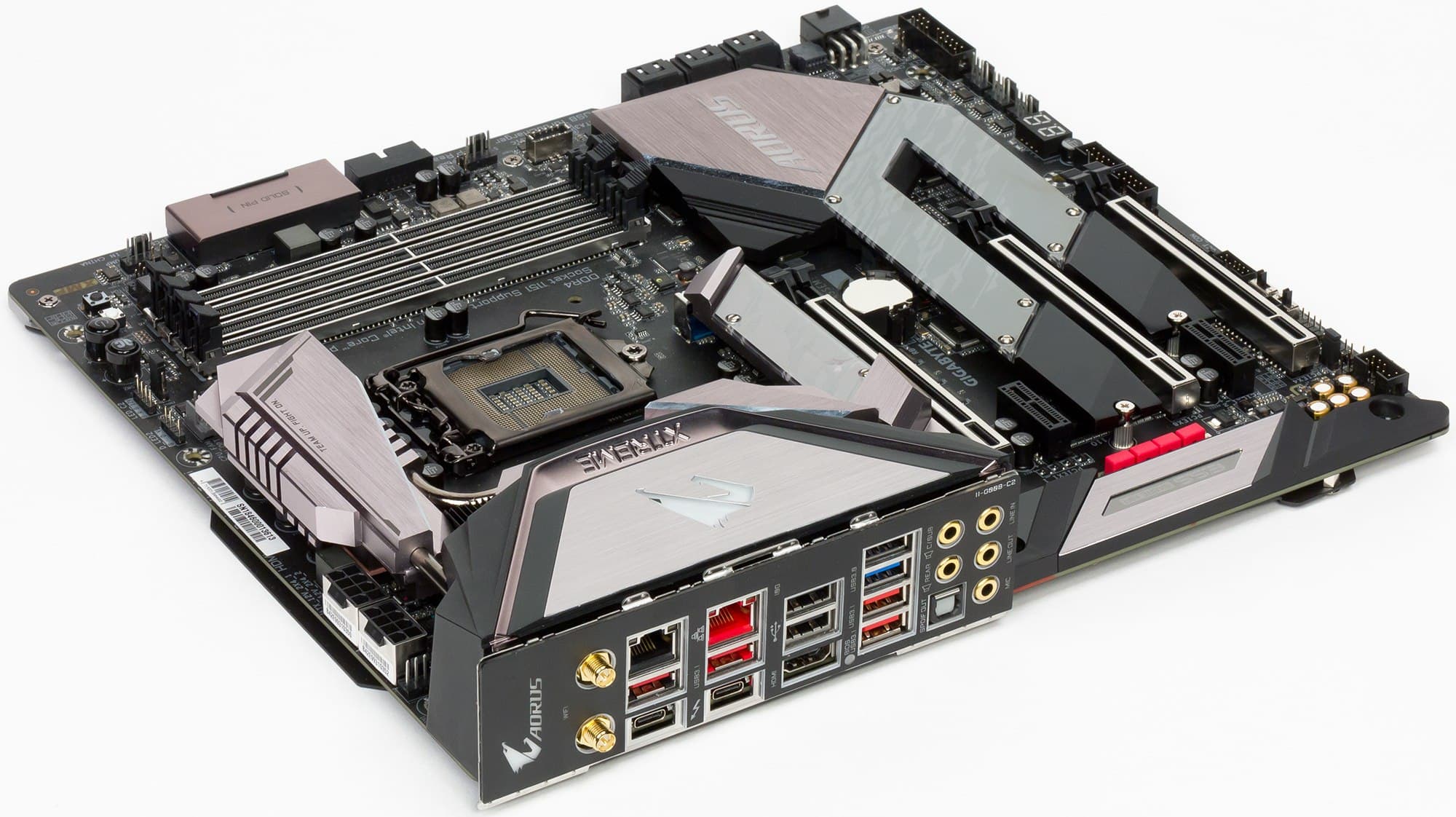

Внешне плата смотрится изумительно и станет прекрасным элементом моддингового системного блока.

Однако про подсветку и прочую эстетику я расскажу позже. Как театр — с вешалки, так плата — с упаковки.

Gigabyte Z390 Aorus Xtreme — материнская плата, основанная на чипсете Intel Z390, для процессоров Intel Core 8-го и 9-го поколения.

Gigabyte Z390 Aorus Xtreme поставляется в большой и толстой красочной коробке. Фирменный «сокол» (логотип бренда Aorus) переливается всеми цветами радуги, это явный намек на богатую RGB-подсветку :)

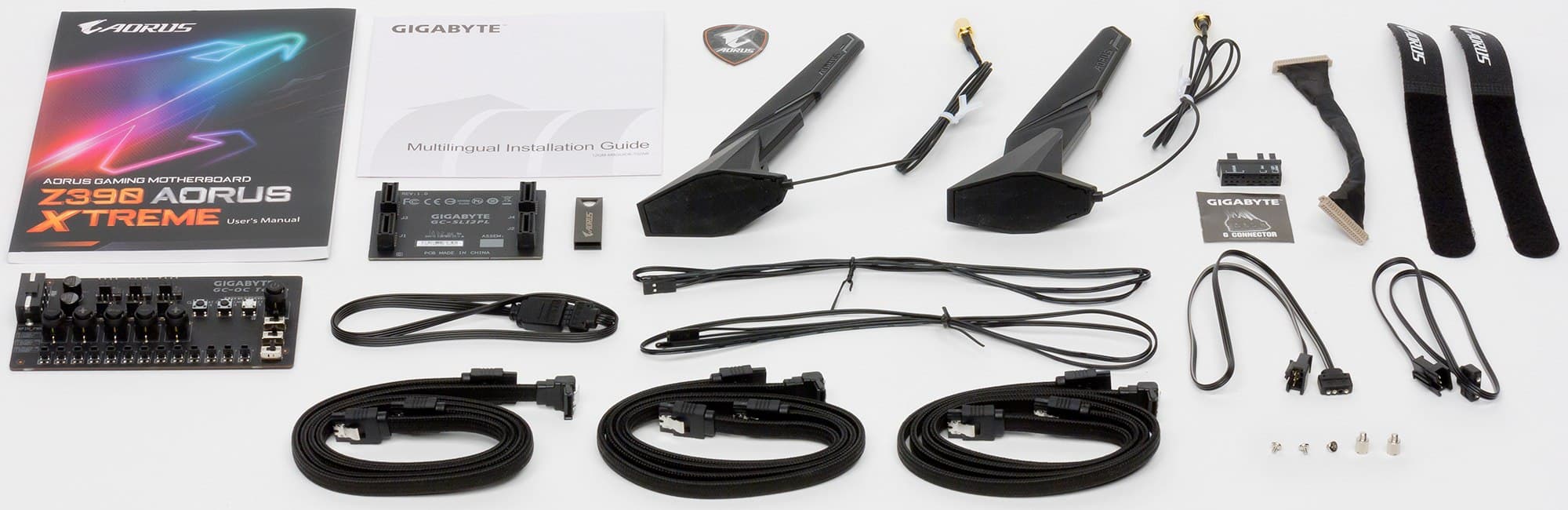

Внутри коробки есть три отсека: для самой материнской платы, для Fan-Commander и для остального комплекта.

Как можно догадаться, направленность платы на оверклокинг сказалась и на комплекте, где есть специальная плата для облегчения разгона (мы поговорим о ней позже), а также атрибуты, свойственные материнским платам на базе топовых системных чипсетов.

В комплект также входит мост Nvidia SLI старого образца для соединения двух видеокарт на базе GeForce в тандем SLI (действителен для видеокарт поколения GTX 1xxx и старше по возрасту). К сожалению, новый мост NV Link (для семейства карт Nvidia GeForce RTX) не поставляется. Есть мнение, что Nvidia хочет за него весьма много денег, и поэтому он продается отдельно.

Фирменное ПО поставляется на флеш-накопителе (наконец-то не на CD). Впрочем программное обеспечение за время путешествия платы к покупателю все равно успевает устареть, так что придется его обновлять с сайта производителя сразу после покупки. Также в комплекте можно найти традиционные SATA-кабели, винтики для крепления M.2-накопителей, выносные антенны для беспроводного сетевого адаптера, фирменные стяжки и G-connector (для удобного подключения индикаторов и кнопок на корпусе к материнской плате). При этом «заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

Форм-фактор

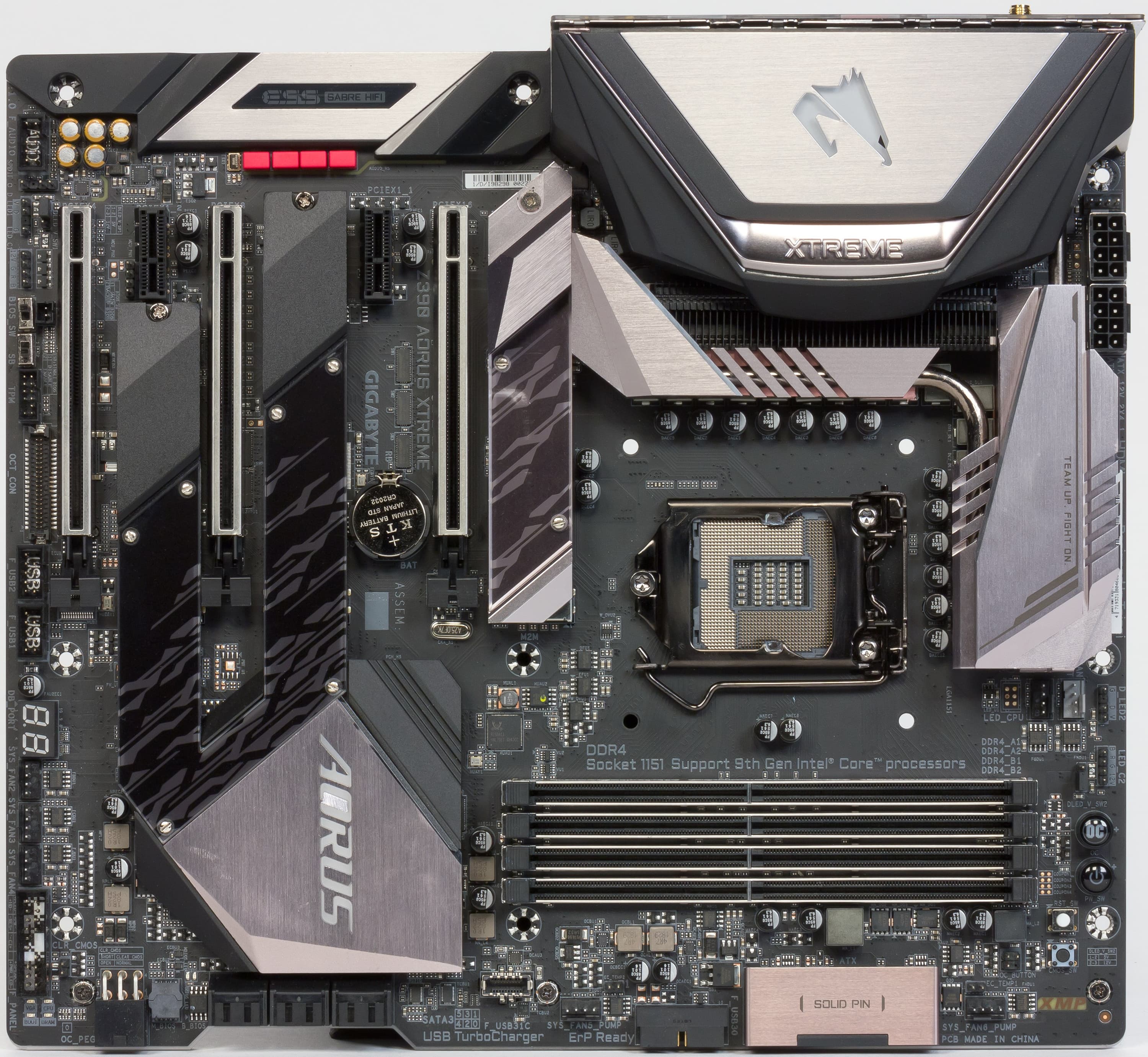

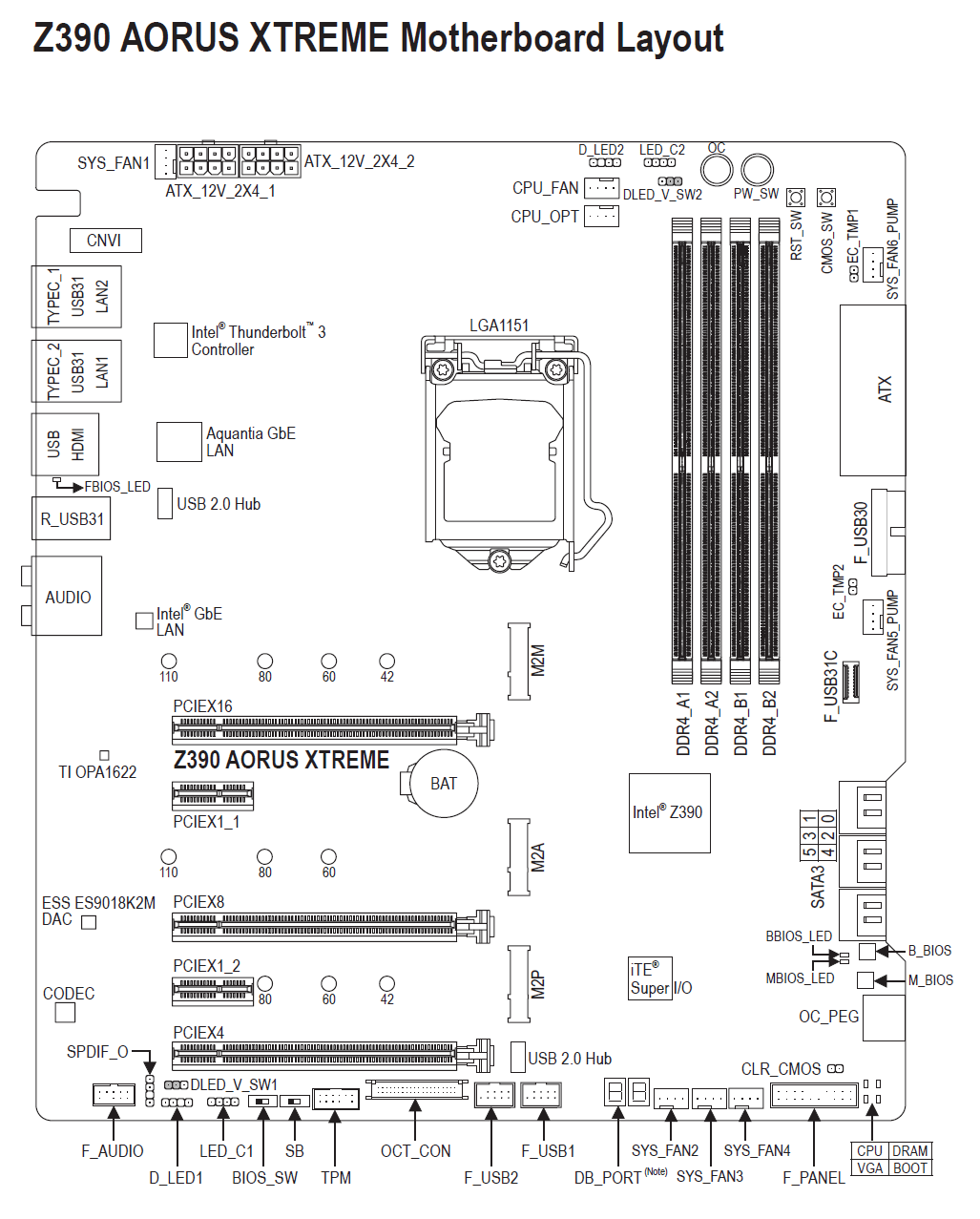

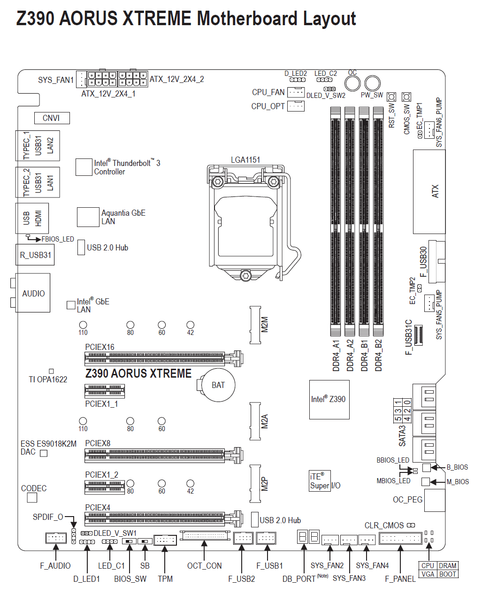

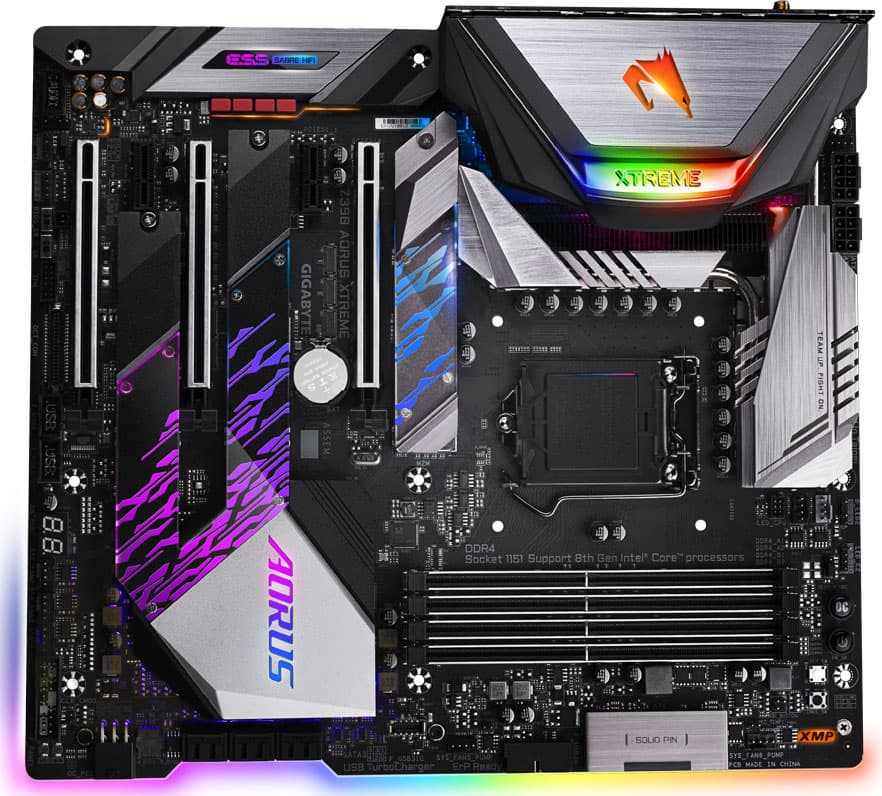

Материнская плата Gigabyte Z390 Aorus Xtreme выполнена в форм-факторе E-ATX, имеет размеры 305×271 мм и 9 монтажных отверстий для установки в корпус.

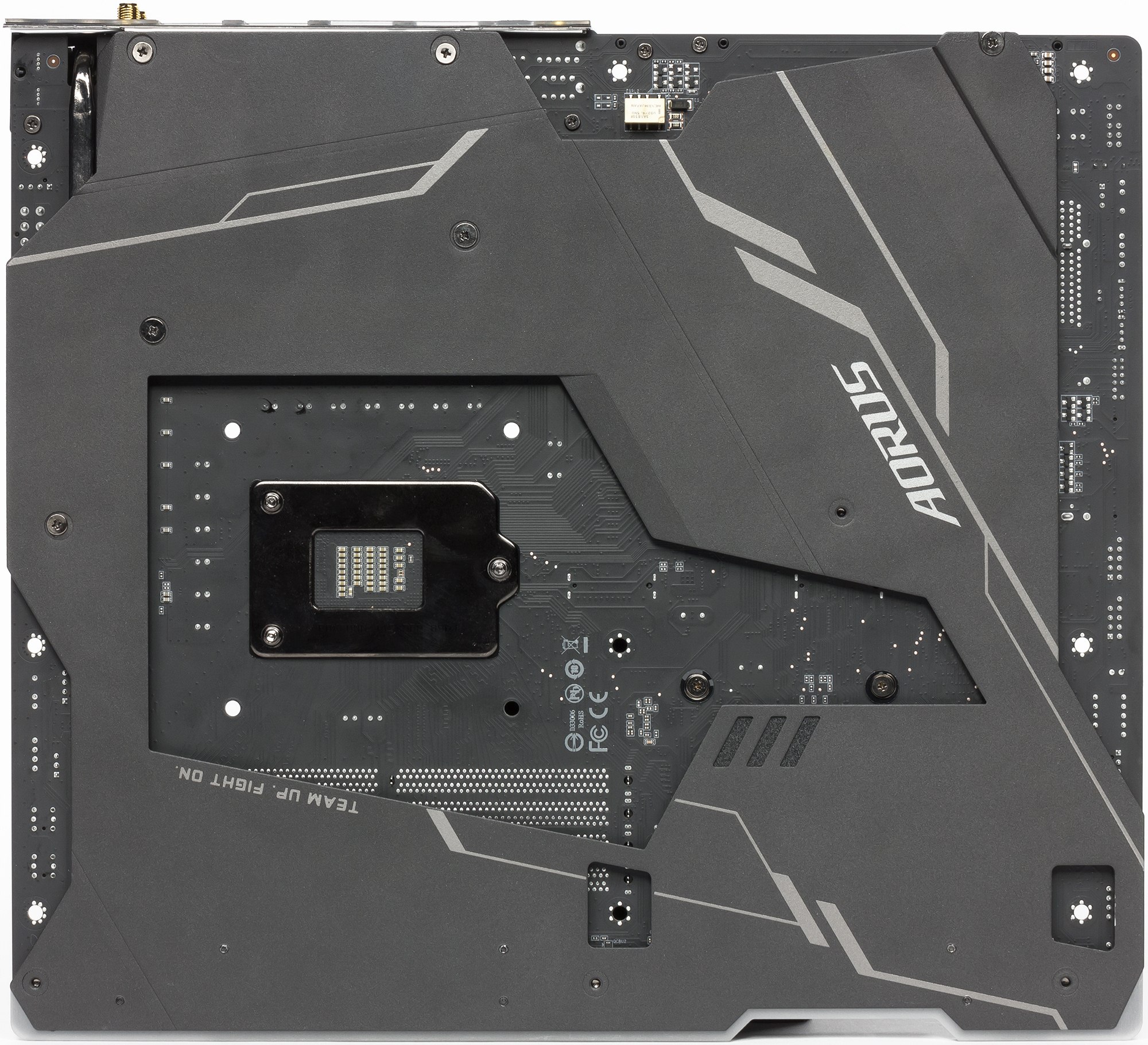

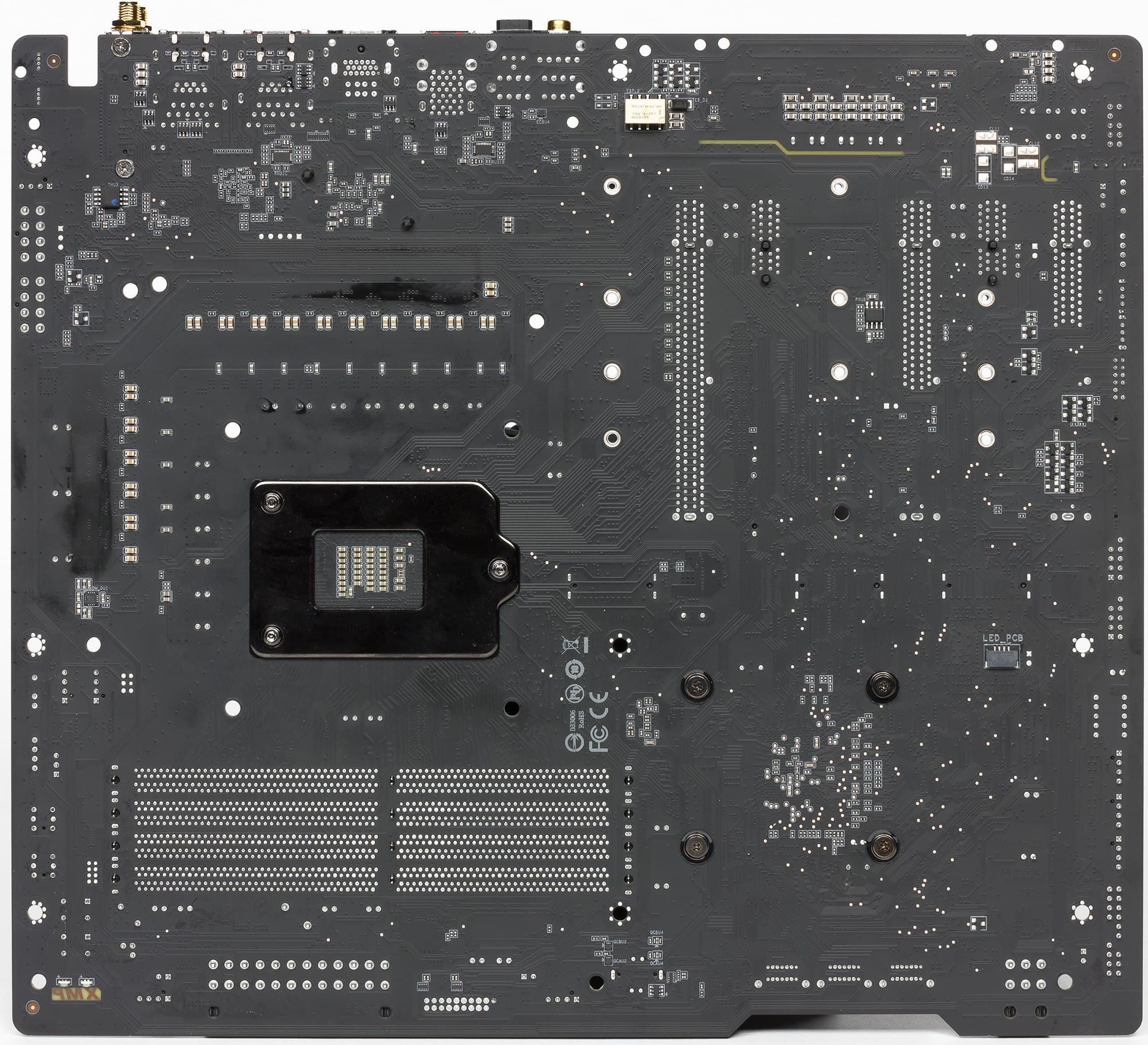

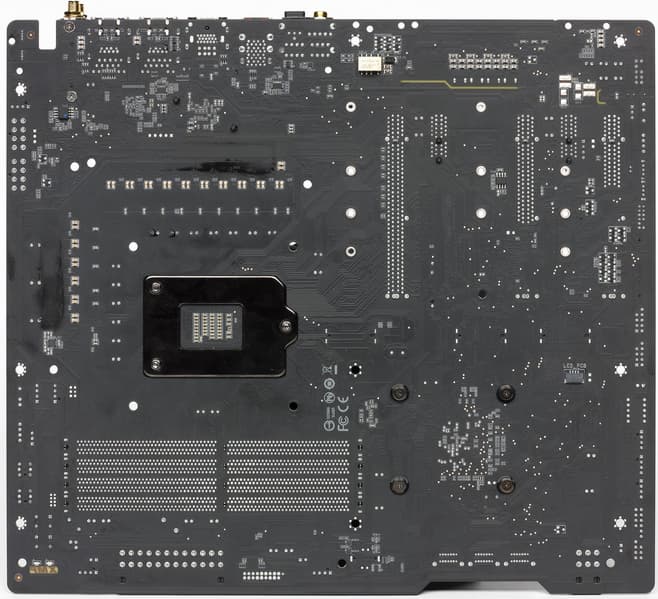

C оборотной стороны имеется пластина из алюминия с нанокарбоновым покрытием для предотвращения замыкания электроконтактов на PCB. Также пластина помогает отводить тепло от задней стороны PCB через термоинтерфейс и обеспечивает жесткость материнской платы. Однако, как выяснилось, эта пластина может мешать монтажу платы в некоторые корпуса. Обратите внимание на нижний левый угол. Крепежное отверстие находится очень близко от края защитной пластины, и это не дает плате ровно «лечь» в том случае, если в корпусе используются выпресованные возвышения (они имеют большую ширину), а не всем хорошо известные латунные вставки для установки на них материнских плат.

На оборотной стороне мало элементов, однако там все-таки размещены и удвоители фаз питания, и иные более крупные элементы. Обработан текстолит идеально: во всех точках пайки острые концы срезаны и сточены — создается очень приятное ощущение идеального продукта.

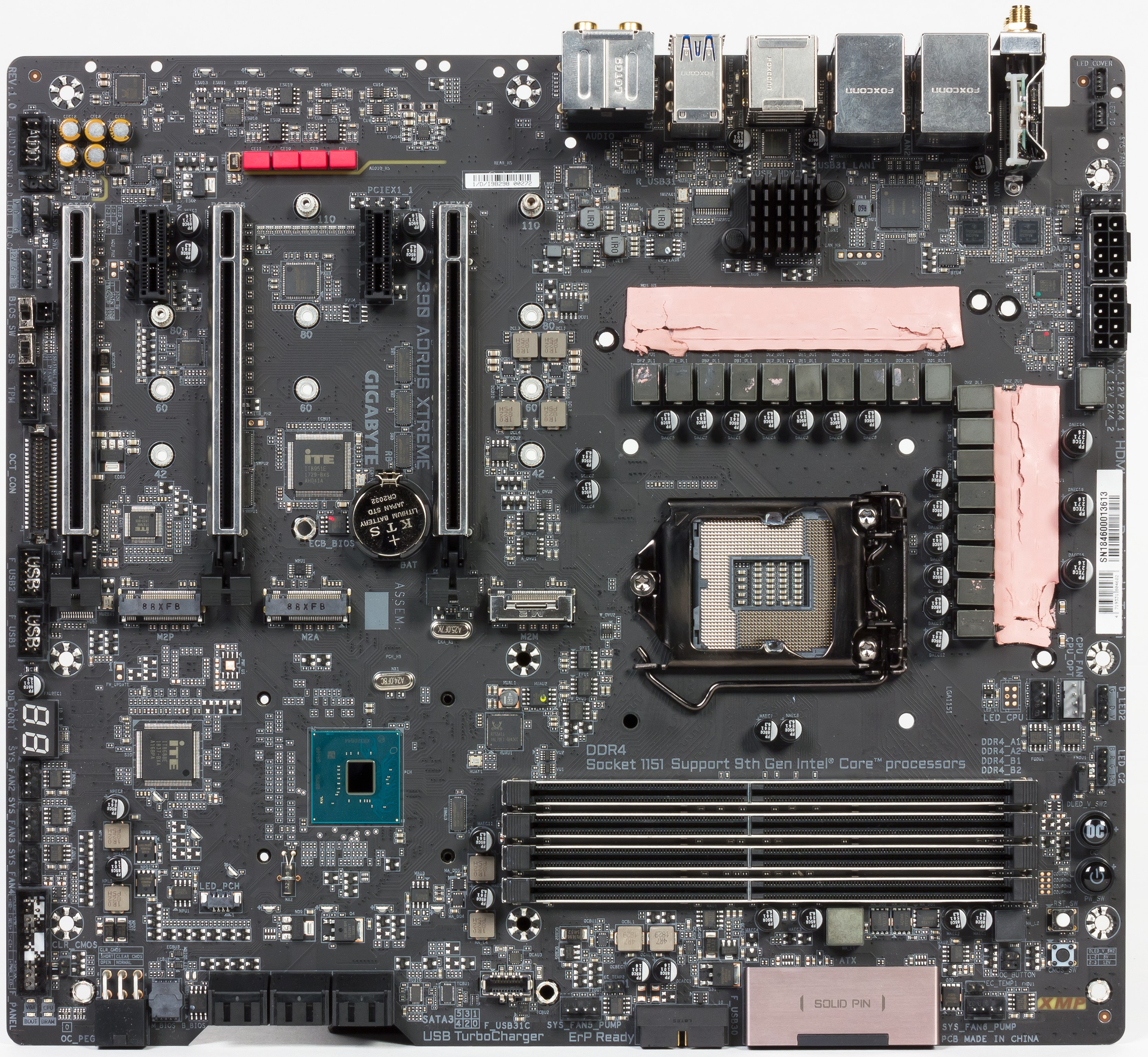

Плата закрыта разного рода накладными (навесными) элементами как с лицевой стороны, так и с обратной. Как и у всех топовых решений Gigabyte, печатная плата соответствует концепции Ultra Durable: имеет медные слои удвоенной толщины, что помогает лучше охлаждать саму PCB, а следовательно, вырастает энергоэффективность.

Собственно, плата очень похожа на свою более дорогую «сестру» с водоблоком — Gigabyte Z390 Aorus Xtreme WaterForce. Я сделал даже GIF-сравнение, где можно убедиться в том, что они почти идентичны, разница в небольших элементах, и можно сделать вывод, что данная материнская плата — ревизии 1.0, а для WaterForce выпустили ревизию 2.0.

Технические характеристики

Функциональные особенности.

Поддерживаемые процессоры Intel Core 8-го и 9-го поколений
Процессорный разъем LGA1151v2
Чипсет Intel Z390
Память 4 × DDR4, до 64 ГБ, до DDR4-4600, два канала
Аудиоподсистема 1 × Realtek ALC1220-VB (7.1) + ЦАП ESS ES9018K2M + усилитель Texas Instruments OPA1622
Сетевые контроллеры 1 × Intel i219V (Ethernet 1 Гбит/с)
1 × Aquantia AQtion AQC107 (Ethernet 2,5/5,0/10 Гбит/с)
1 × Intel Dual Band Wireless AC 9260NGW/CNVi (Wi-Fi 802.11a/b/g/n/ac (2,4/5 ГГц) + Bluetooth 5.0)
Слоты расширения 3 × PCI Express 3.0 x16 (режимы x16, x8+x8 (SLI/CrossFire), x8+x8+x4 (CrossFire))
2 × PCI Express 3.0 x1
Разъемы для накопителей 6 × SATA 6 Гбит/с (Z390)
3 × M.2 (Z390, для 2 устройств формата 2242/2260/2280/22110 и 1 устройства формата 2242/2260/2280)
USB-порты 5 × USB 3.1: 4 порта Type-A (красные) на задней панели + 1 внутренний порт Type-C (Z390)
4 × USB 3.0: 2 порта Type-A (синие) на задней панели + 1 внутренний разъем на 2 порта (Z390)
6 × USB 2.0: 2 порта Type-A (черные) на задней панели + 2 внутренних разъема, каждый на 2 порта (Z390 + USB-хаб)
2 × USB 3.1: 2 порта Type-C на задней панели (Intel Thunderbolt)

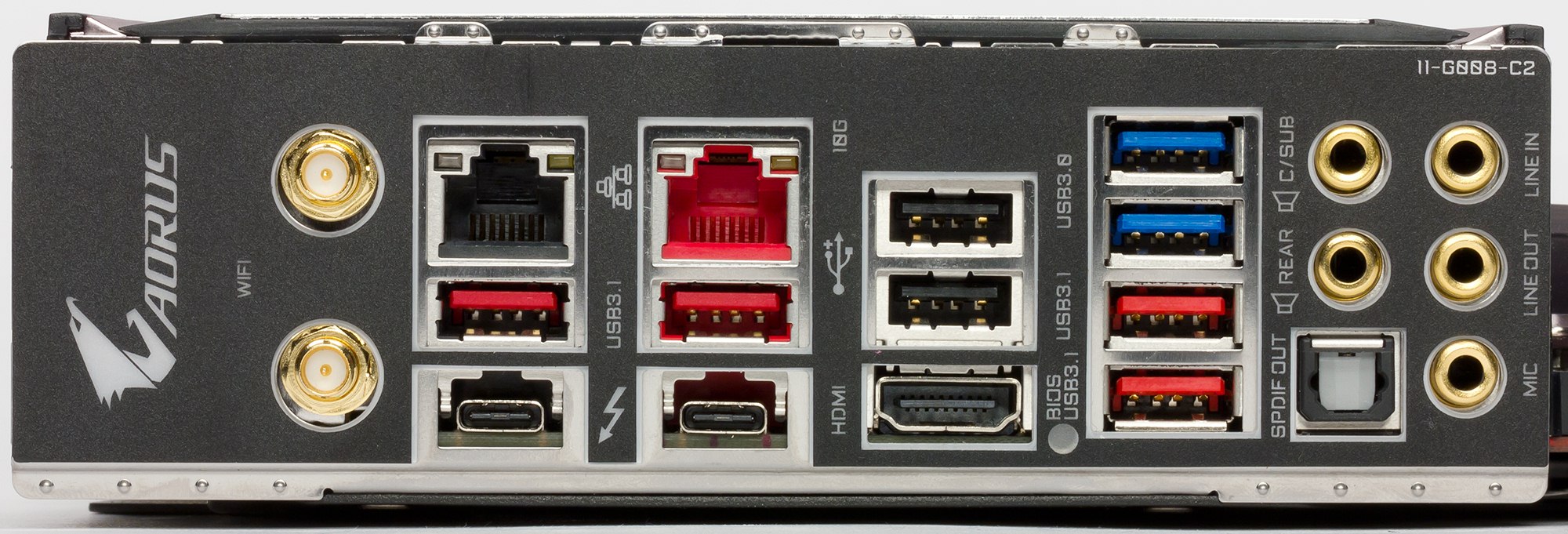

Разъемы на задней панели 2 × USB 3.1 (Type-C)/Thunderbolt
4 × USB 3.1 (Type-A)
2 × USB 3.0 (Type-A)
2 × USB 2.0 (Type-A)
2 × RJ-45
5 аудиоразъемов типа миниджек
1 × S/PDIF (оптический, выход)
1 × HDMI 1.4
2 антенных разъема
Прочие внутренние элементы 24-контактный разъем питания ATX
2 8-контактных разъема питания ATX12V
6-контактный разъем питания PCI-E для подпитки видеокарт
1 слот M.2 (E-key), занят адаптером беспроводных сетей
1 разъем для подключения порта USB 3.1 Type-C
1 разъем для подключения 2 портов USB 3.0
2 разъема для подключения 4 портов USB 2.0
8 разъемов для подключения 4-контактных вентиляторов (поддержка помп ЖСО)
2 разъема температурных сенсоров
2 разъема для подключения адресуемой RGB-ленты
2 разъема для подключения неадресуемой RGB-ленты
1 разъем аудио для передней панели корпуса
1 разъем TPM (Trusted Platform Module)
1 кнопка включения питания (Power)
1 кнопка перезагрузки (Reset)
1 кнопка режима разгона (OC)
1 кнопка сброса CMOS
2 переключателя BIOS
1 перемычка очистки CMOS
1 разъем для подключения карты разгона GC-OC Touch
Форм-фактор E-ATX (305×271 мм)
Розничные предложения

Основная функциональность: чипсет, процессор, память

Согласно своему премиальному сегменту плата имеет просто огромное количество портов, разъемов и слотов. Собственно, так оно и должно быть!

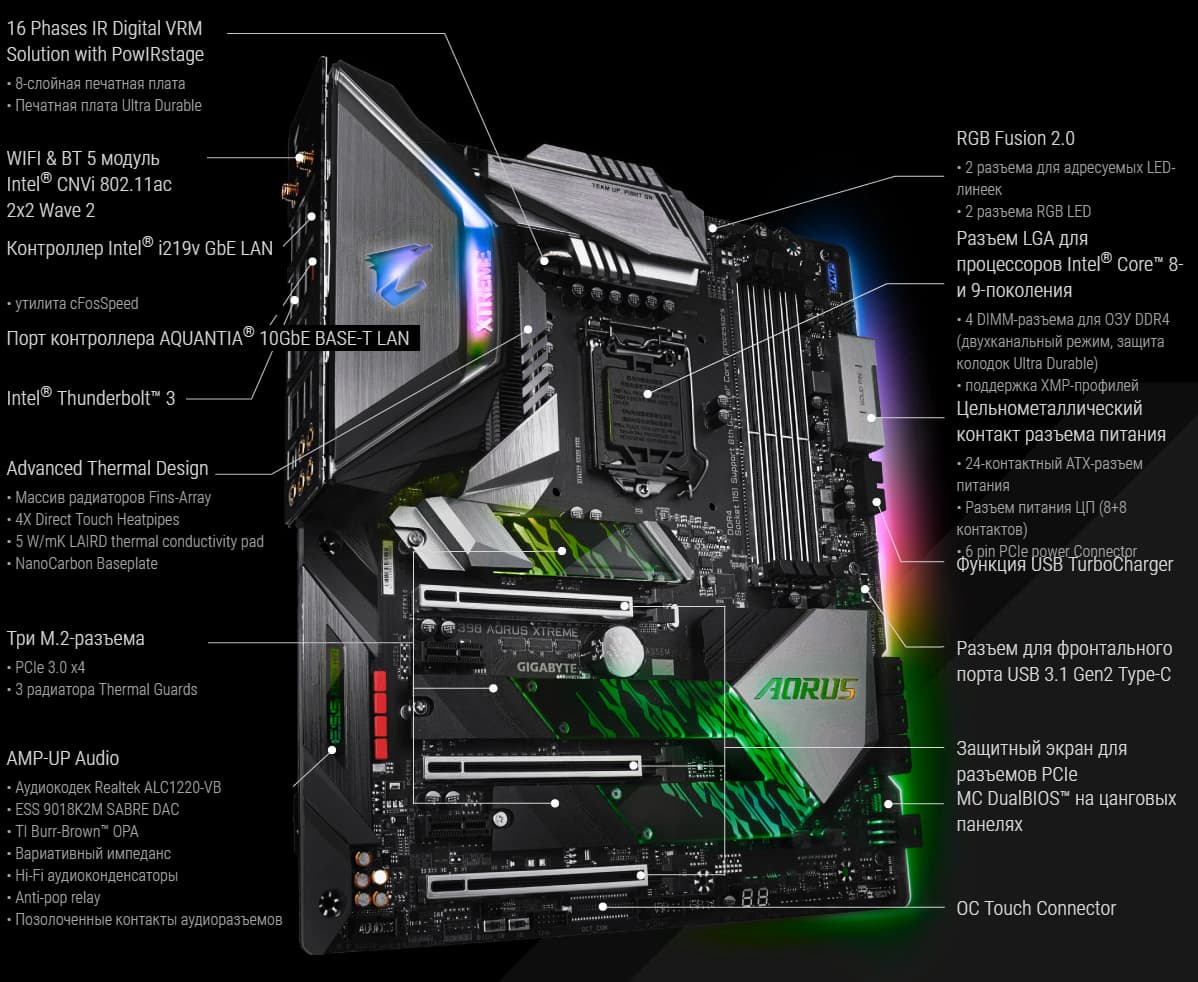

Вот как сам производитель кратко демонстрирует возможности платы:

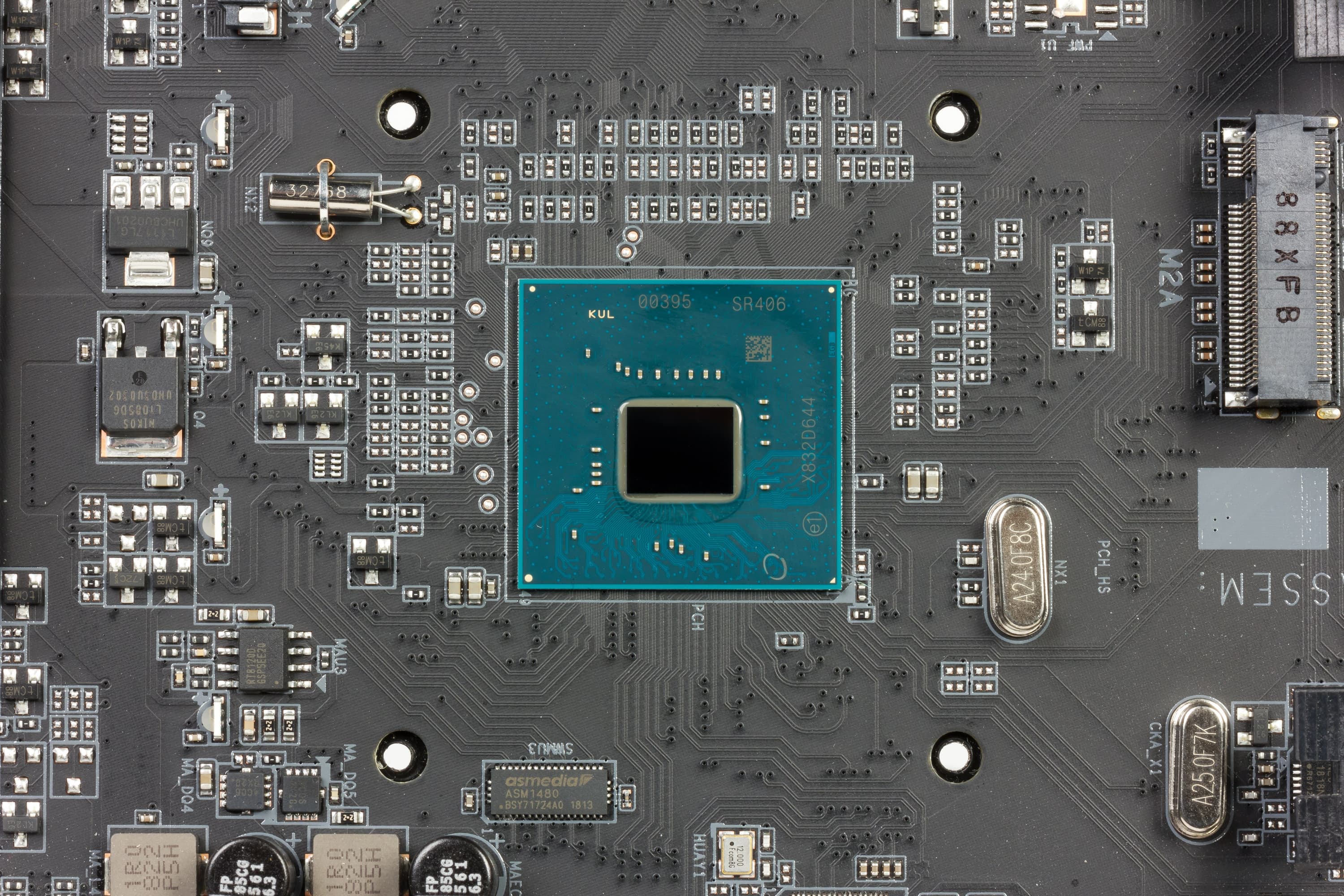

Напомню схему Z390 и его взаимодействия с процессором и памятью.

Известно, что чипсет Z390 поддерживает до 30 линий ввода-вывода, из которых до 24 отводится на PCI-E 3.0, всего может быть до 6 портов SATA 6 Гбит/с и суммарно до 14 портов USB 3.1/3.0/2.0, из которых, в свою очередь, USB 3.1 Gen 2 (собственно USB 3.1) может быть не более 6, а USB 3.1 Gen 1 (он же USB 3.0) — не более 10. (Так и хочется добавить, что там же есть поддержка еще не существующих USB 3.2 — не более 2х, и будущего проприетарного интерфейса IntelBrains для чтения вашего мозга — не более 1 шт. Шутка.)

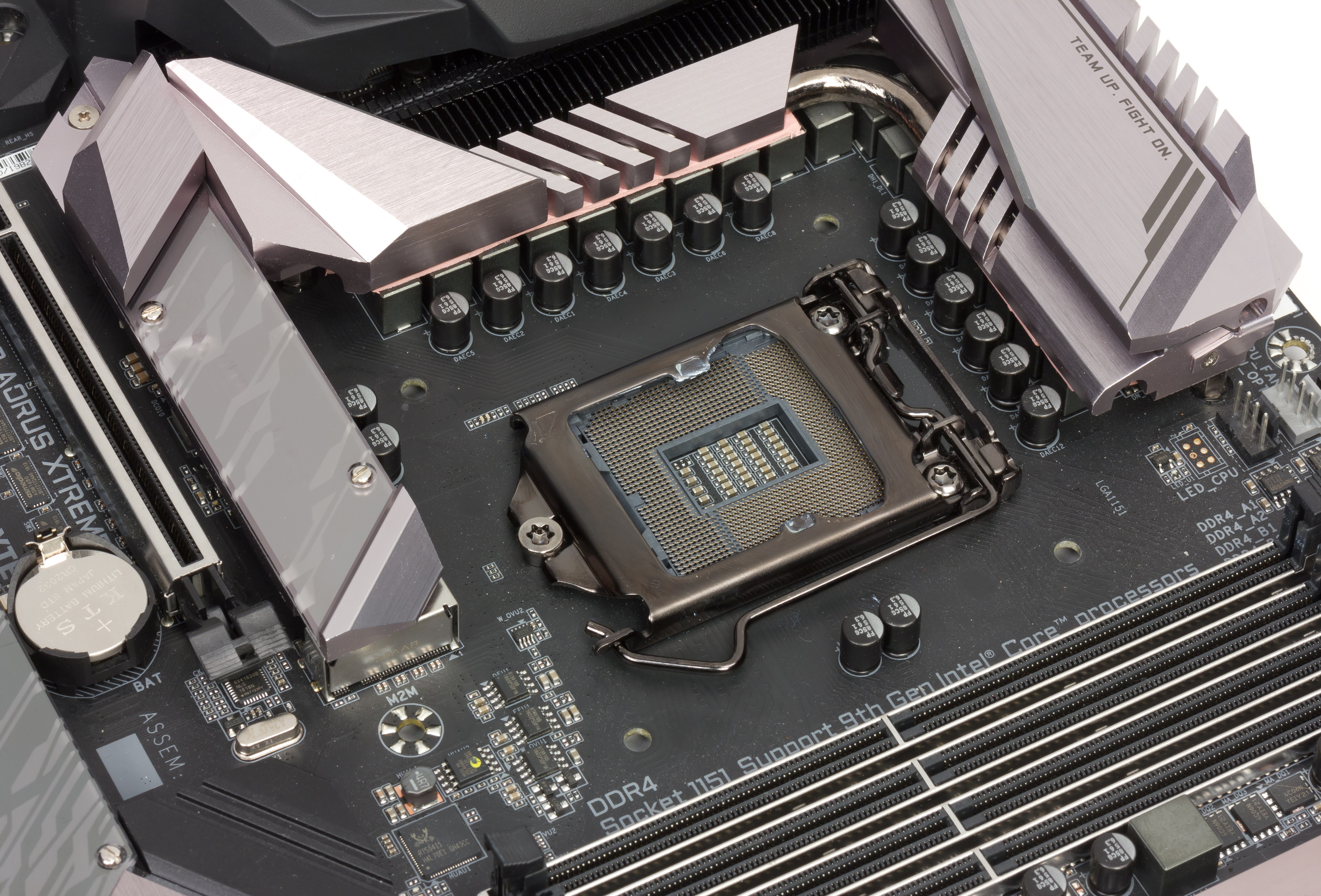

Напоминаю, что Gigabyte Z390 Aorus Xtreme поддерживает процессоры Intel Core 8-го и 9-го поколений, выполненные под разъем (сокет) LGA1151v2. Хотя физически отличий от старого LGA1151 нет, старые процессоры в LGA1151 v2 работать не будут. Поэтому еще раз напомню: только модели с индексами 8000 и 9000!

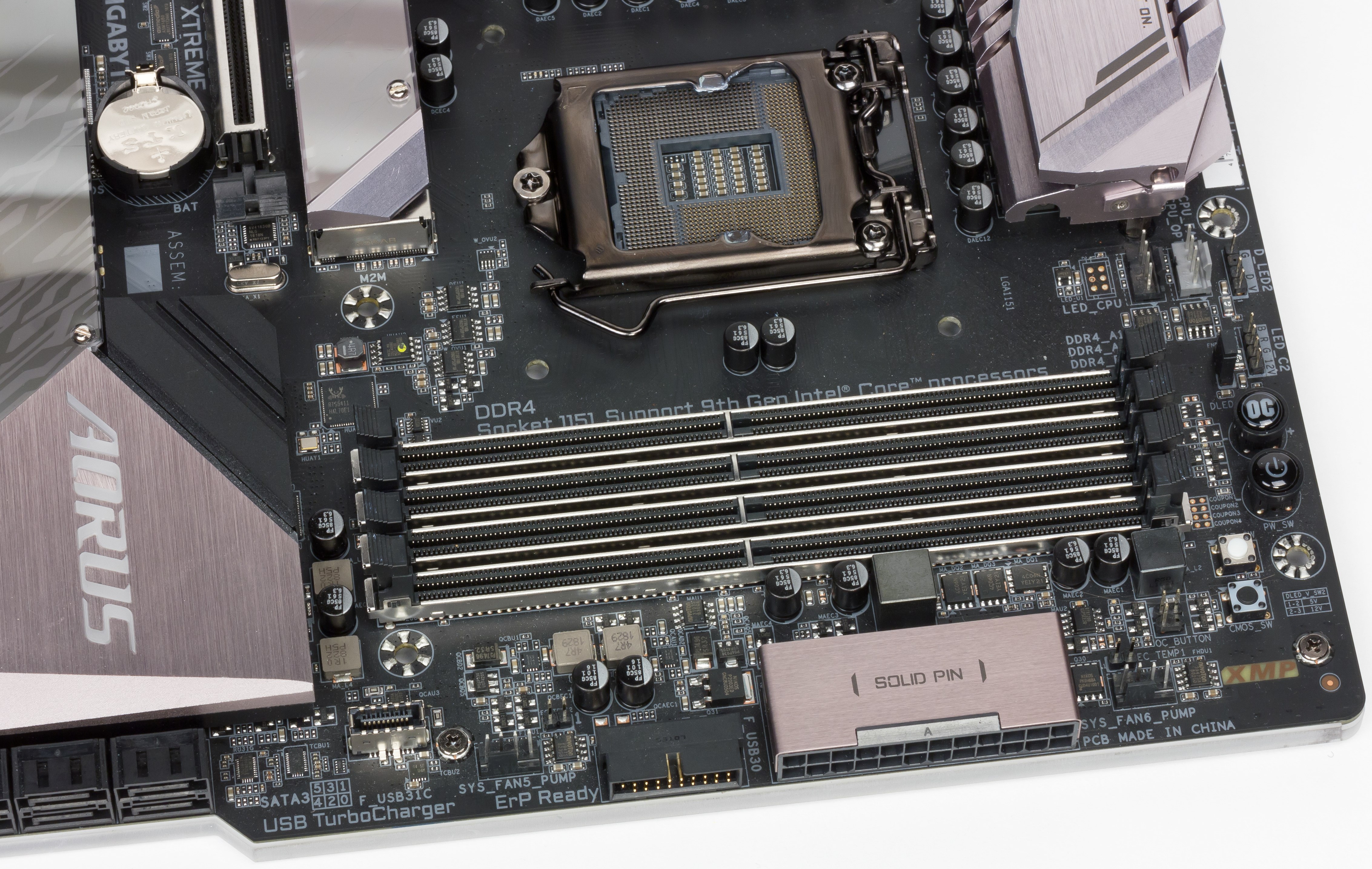

Для установки модулей памяти на плате Gigabyte имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А1 и B1 (А2 и В2)). Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 64 ГБ (при использовании модулей емкостью по 16 ГБ) и 128 ГБ (при использовании новых UDIMM на 32 ГБ). Разумеется, поддерживаются профили XMP.

Постепенно движемся дальше.

Периферийная функциональность: PCI-E, SATA, разные «прибамбасы»

Вначале рассмотрим слоты PCI-E.

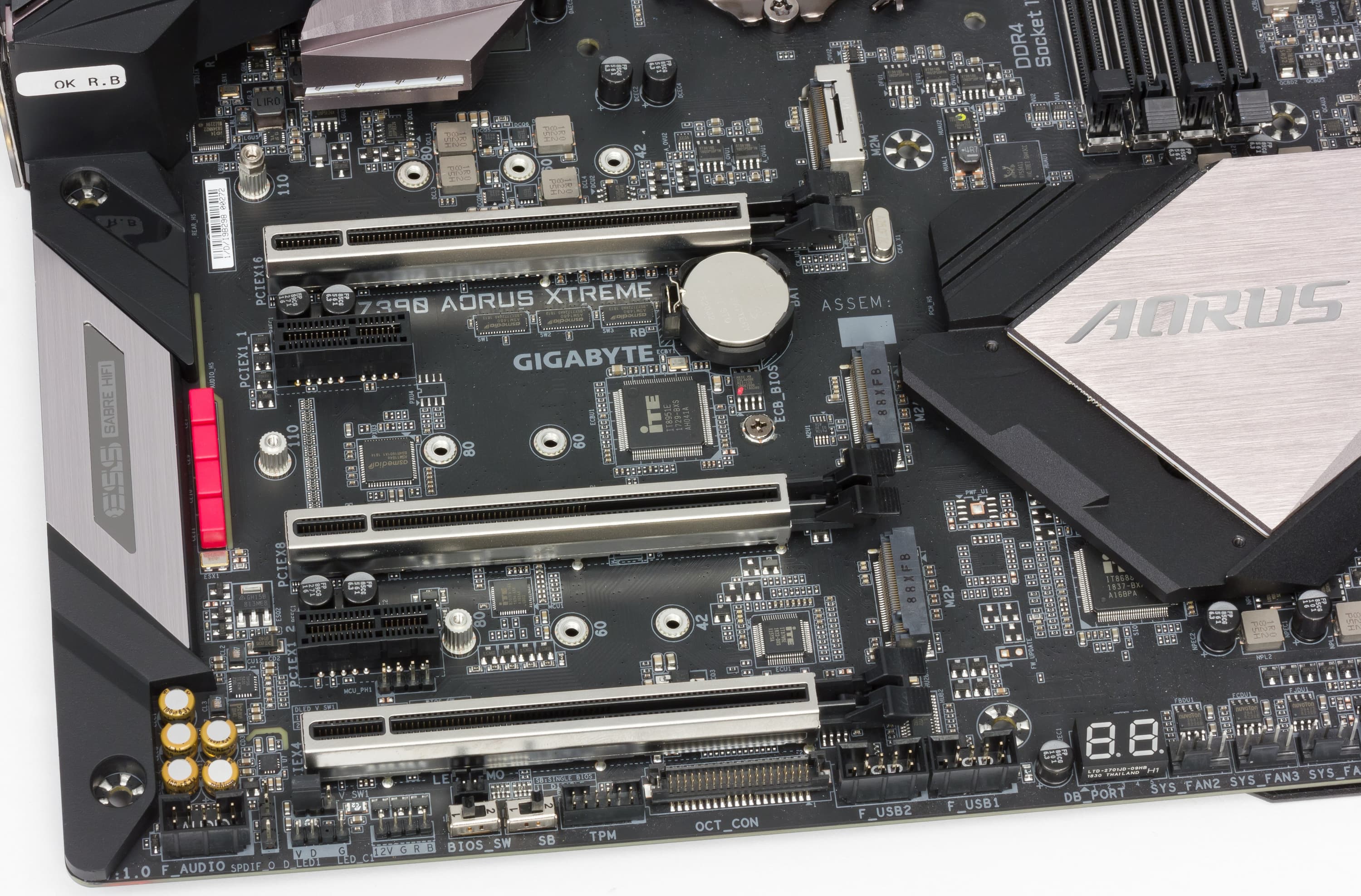

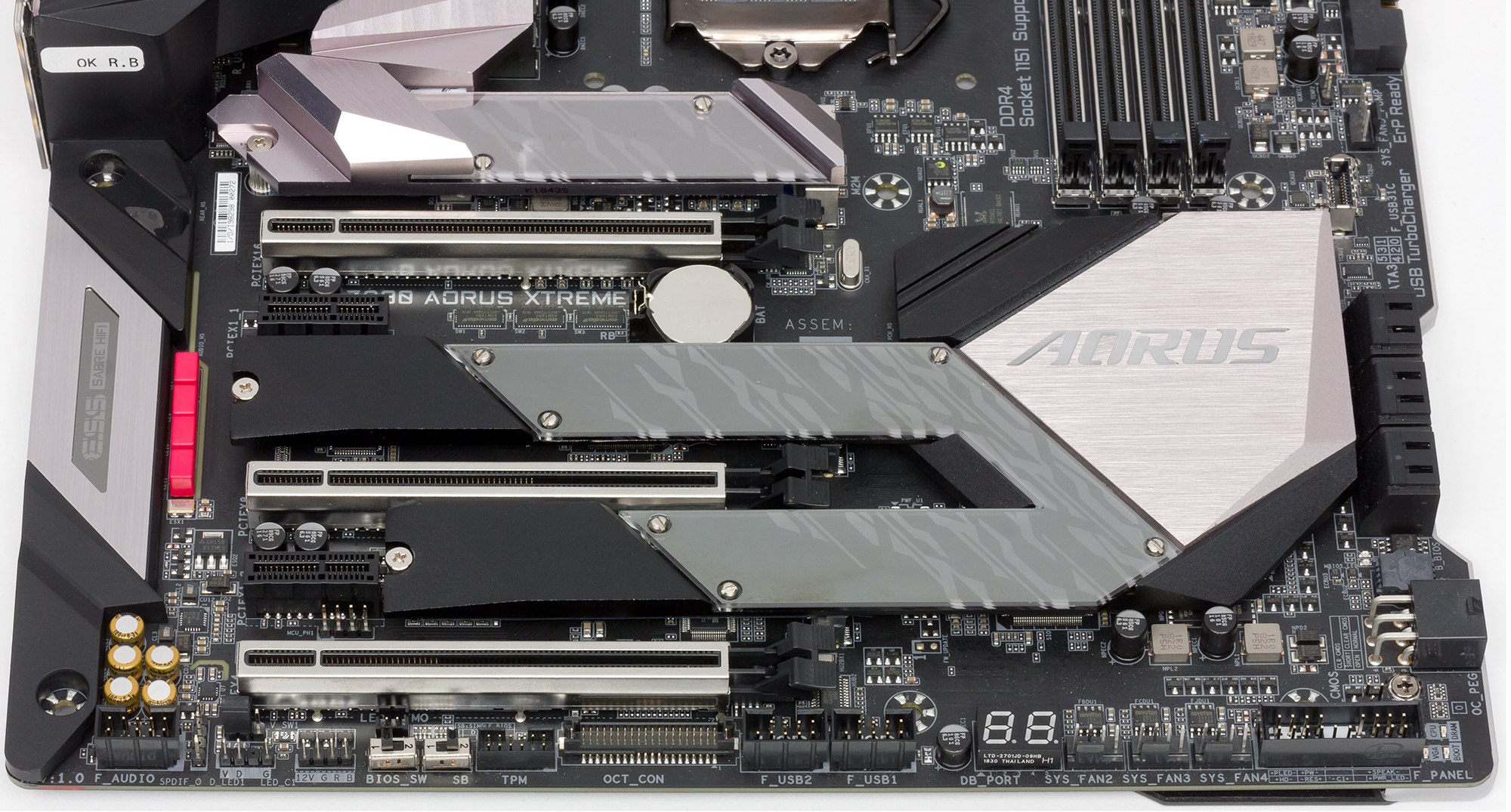

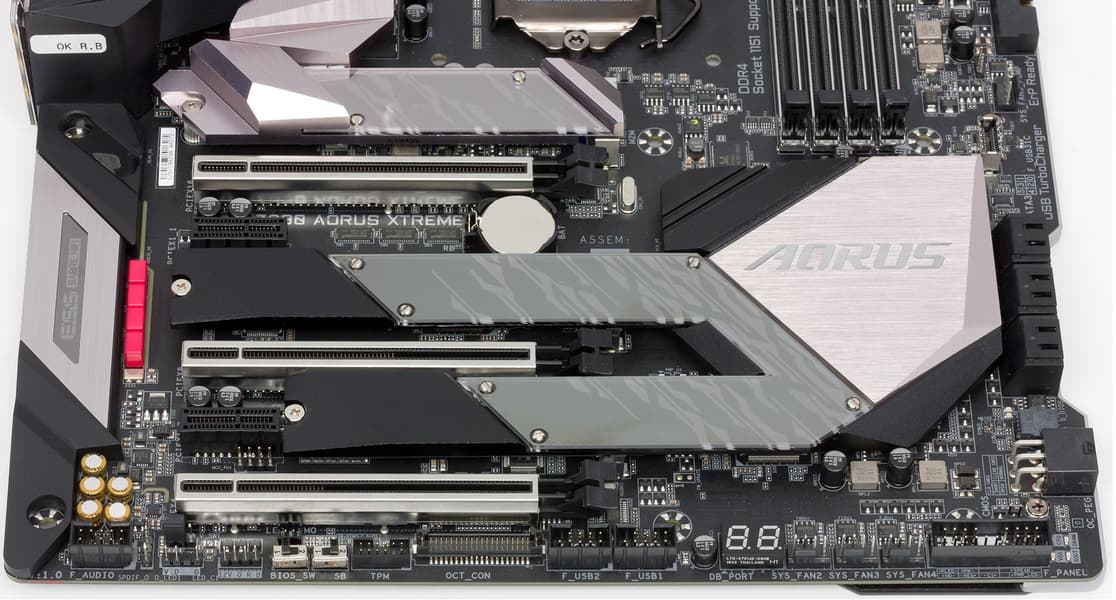

На плате есть 5 слотов: 3 PCI-E x16 (для видеокарт или других устройств) и 2 PCI-E x1.

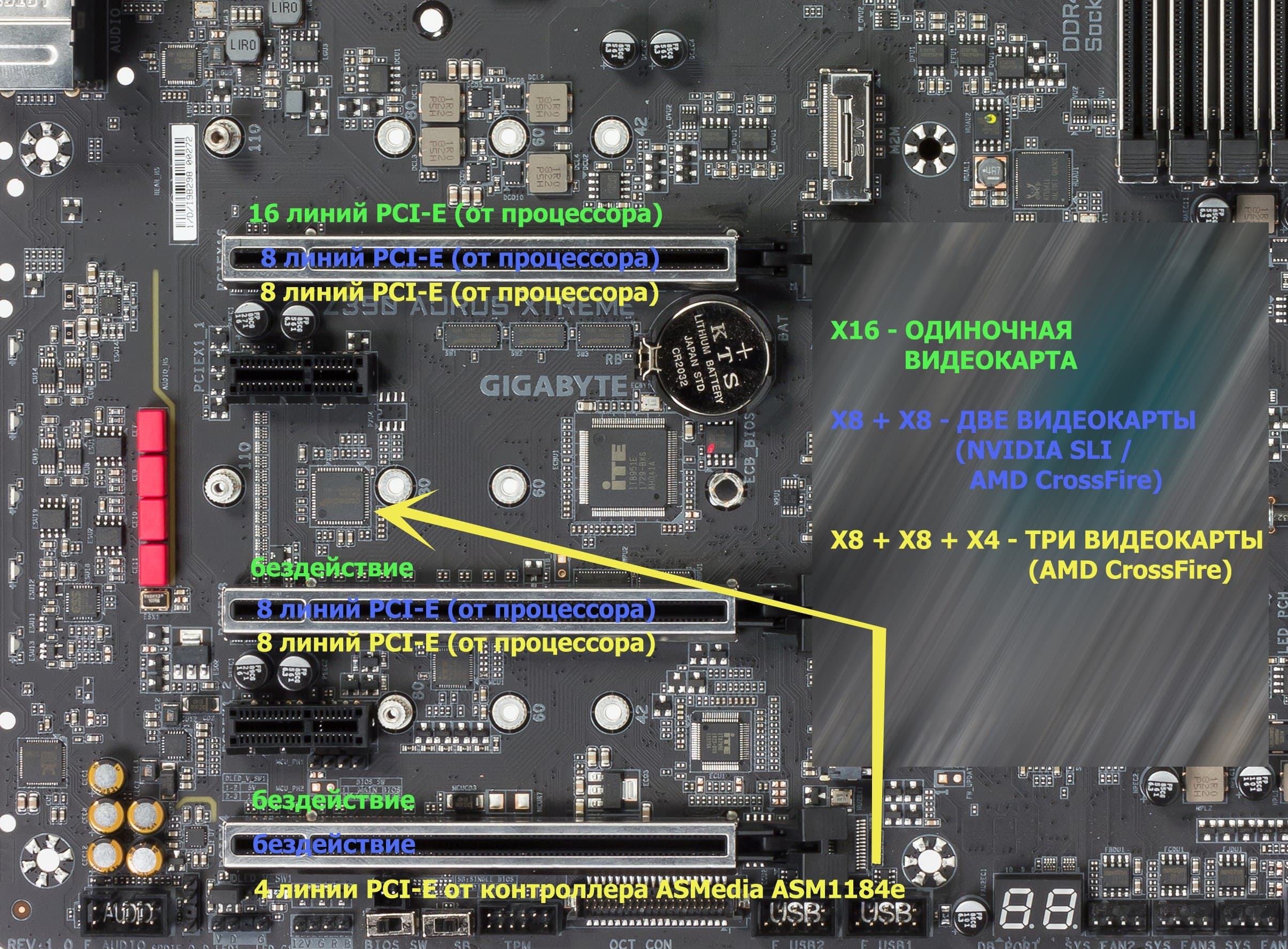

У процессора есть 16 линий PCI-E 3.0, они идут только на слоты PCI-E x16, но для трех «длинных» слотов этого недостаточно. Вот так выглядит схема распределения:

То есть полноценно получит 16 линий PCI-E от процессора только одиночная видеокарта, а «дуэт» из двух видеокарт в режиме SLI/CrossFire получит по 8 линий на каждый слот. Если использовать комбинацию из трех видеокарт (на сегодня это актуально только для технологии AMD CrossFireX), то первая и вторая карты получат по 8 линий от процессора, а третья — 4 через коммутатор ASMedia ASM1184e (который имеет на входе одну линию PCI-E от чипсета Z390, а выдает 4 линии). Сильно ли это снижение количества линий на каждый слот ударит по производительности в целом? В случае двух карт — ощутимо, но не так уж сильно. С учетом не так давно введенного NV Link, у видеокарт Nvidia, соединенных мостами, потери, возможно, вообще будут неощутимы. А вот целесообразность установки в такую систему трех карт одновременно находится под большим вопросом. Видимо, именно по этой причине компания Nvidia перестала поддерживать SLI для более чем двух «физических» ускорителей (поддержка в SLI двух карт с двумя GPU на каждой по-прежнему есть, Quad SLI будет работать), и сейчас объединение трех карт поддерживается только технологией AMD CrossFire, а там никаких нововведений по дополнительной коммутации карт не было. Впрочем, в реальности установка одновременно трех видеокарт в домашних компьютерах практически не встречается.

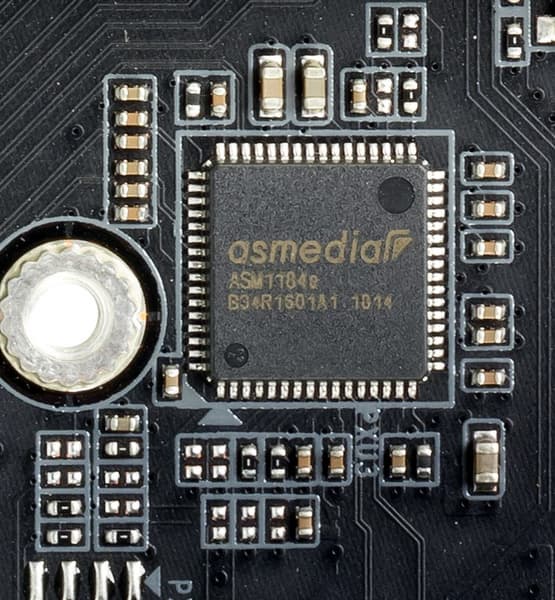

Распределением линий PCI-E между слотами в случае использования более одной видеокарты занимаются мультиплексоры ASM1480 той же ASMedia.

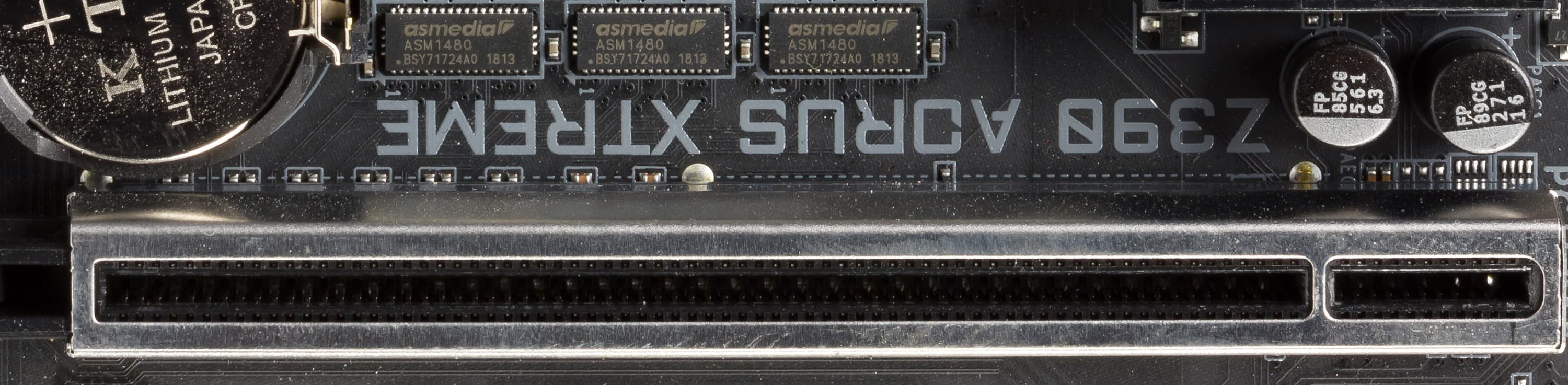

Слоты PCI-E x16 имеют металлические «кожухи» и дополнительные точки пайки — это призвано увеличить срок службы слотов (заявлено, что Ultra Durable Armor усиливает защиту на излом в 1,7 раза, и более чем в 3 раза усилена защита слота на выдергивание карт из него). Мы знаем, что мощные современные видеокарты могут быть весьма тяжелыми, а держателями-подставками свои видеокарты комплектуют только пара производителей.

Дальше мы рассмотрим накопители.

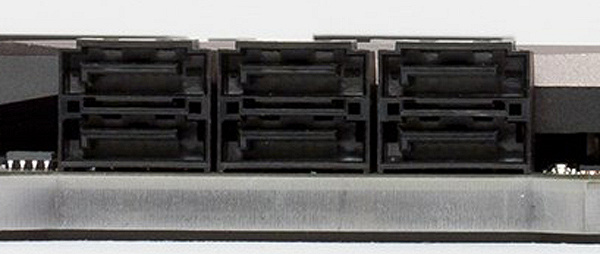

Всего у платы 6 разъемов Serial ATA 6 Гбит/с + 3 слота для накопителей в форм-факторе M.2. (Еще один слот M.2, спрятанный под кожухом блока разъемов задней панели, занят контроллером беспроводных сетей Wi-Fi/Bluetooth.)

Все 6 портов SATA600 реализованы через чипсет Z390.

Слоты M.2 поддерживают все современные типы накопителей этого форм-фактора, с интерфейсами PCI-E и SATA.

Самые длинные M.2-модули (22100) можно устанавливать в 2 верхних слота. Нижний слот M.2 поддерживает модули только до 2280.

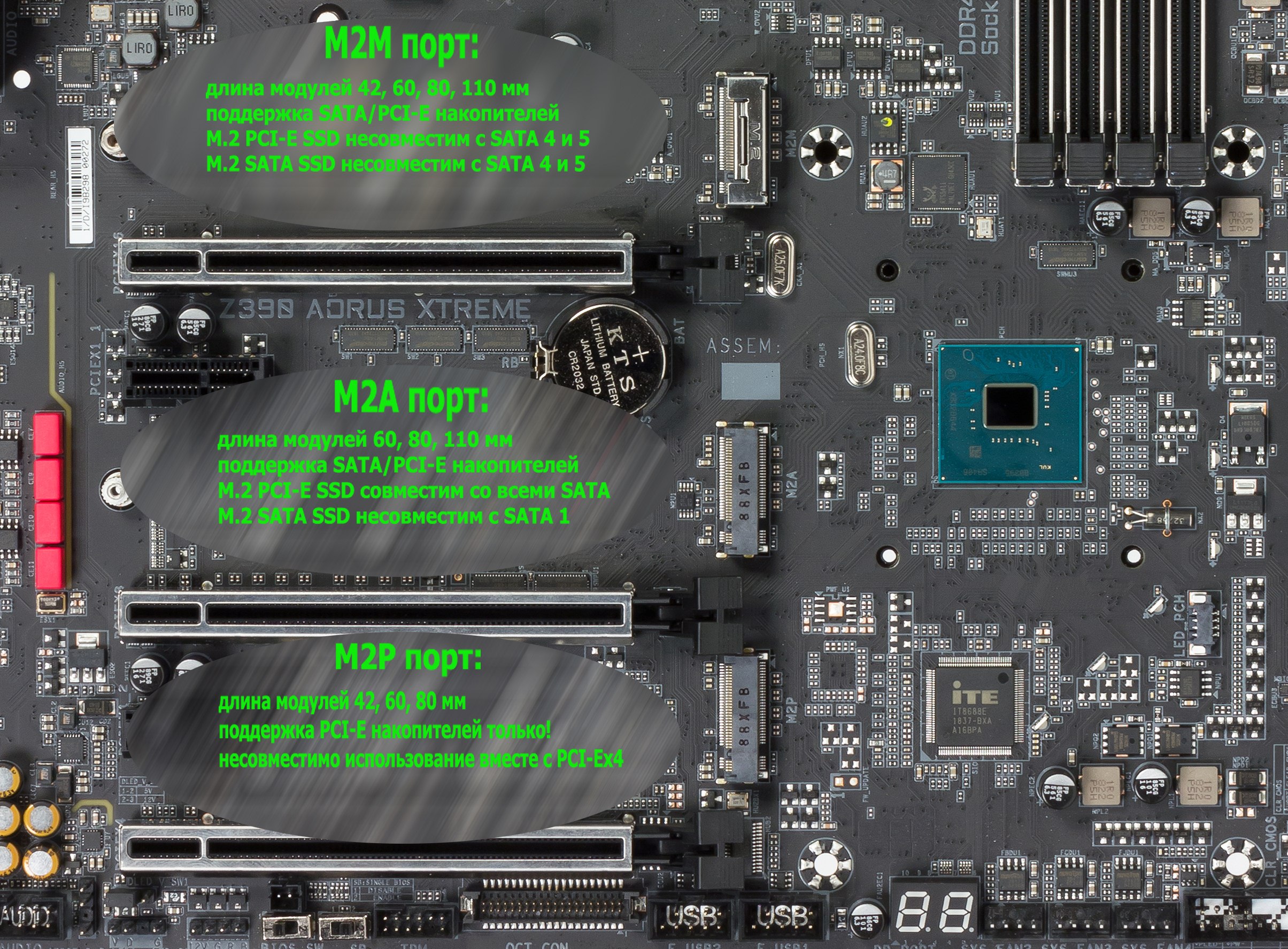

На коллаже выше объяснено, что верхние два слота M.2 поддерживают все виды накопителей (SATA и PCI-E), а нижний — только PCI-E.

Идем дальше. Скоростных портов ввода-вывода чипсета на всех не хватает, поэтому что-то с чем-то должно делить аппаратные ресурсы. У данной платы слот M2M (верхний) делит линии с портами SATA3_4 и SATA3_5 (два самых левых разъема на пару снимков выше). Либо M2M — либо SATA3_4 и SATA3_5. Следующий слот М2А (средний) делит линии с SATA3_1, но только в случае использования M.2-накопителя с интерфейсом SATA. Если же использовать PCI-E-накопитель, то SATA3_1 будет работать. Самый нижний слот М2Р поддерживает только PCI-E-накопители и не может работать одновременно со слотом PCI-E x4 (самый нижний «длинный» слот в форм-факторе PCI-E x16).

Разумеется, в любой слот можно установить модули Intel Optane Memory.

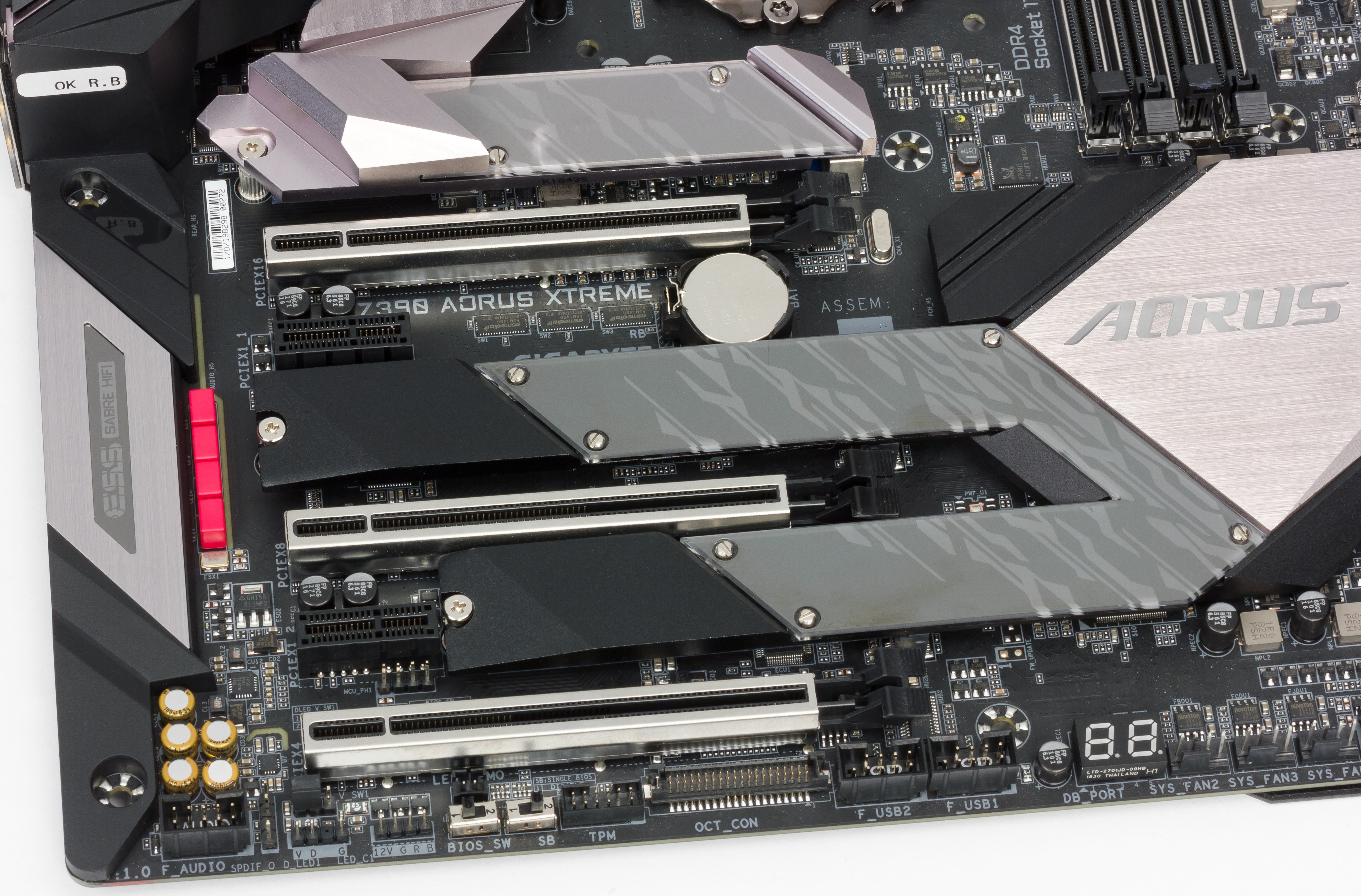

Для всех трех слотов M.2 предусмотрены радиаторы с термоинтефейсом. Верхний радиатор — самостоятельный и имеет утолщения для более качественного охлаждения. Два нижних радиатора прикрепляются к чипсетному радиатору, который в плане охлаждения им «помогает».

Со слотами и портами накопителей закончили. Теперь пройдемся по «фенечкам».

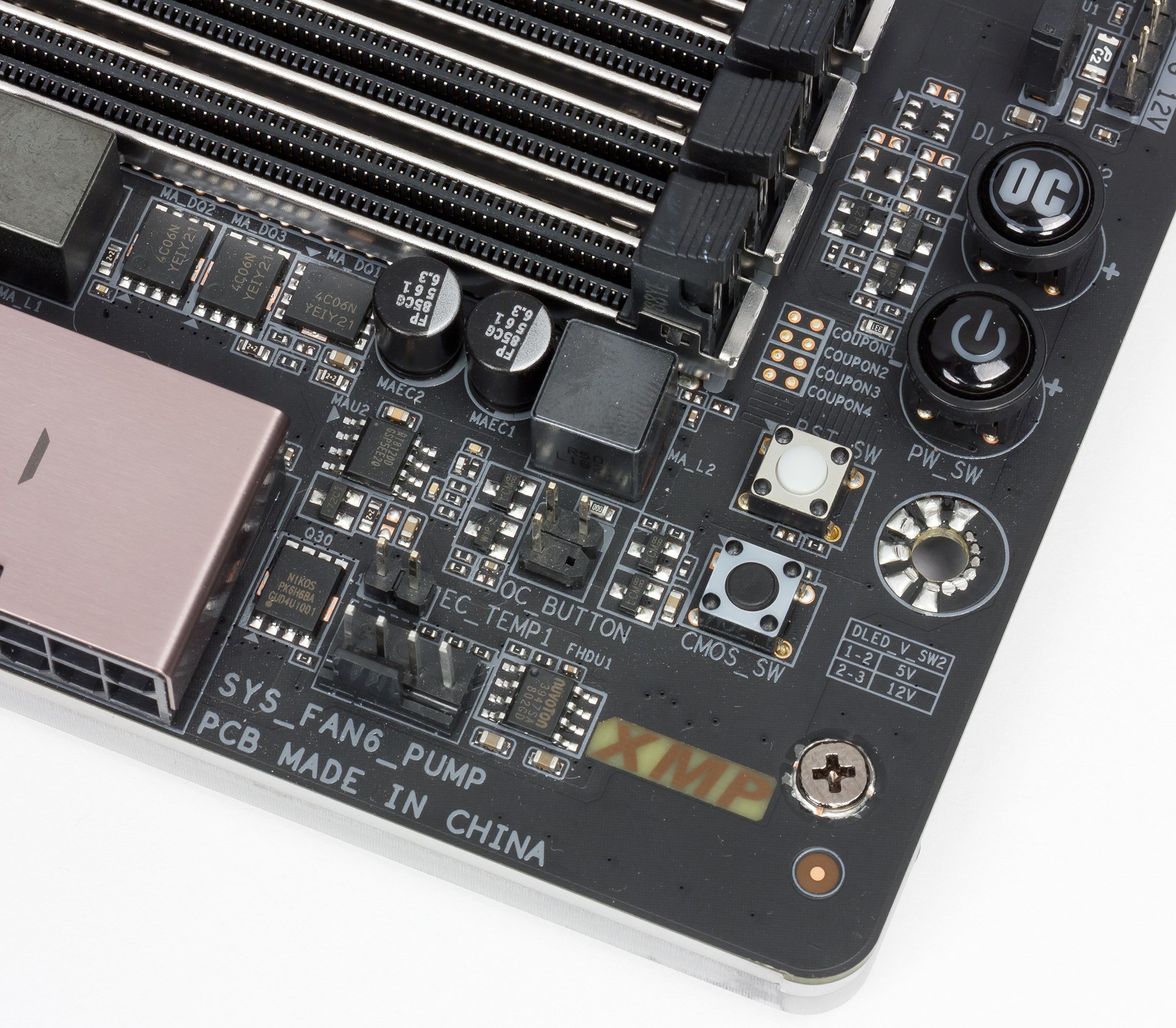

Что бросается в глаза? — Множество кнопок.

И это очень удобно! Например, перестарался с разгоном, система ушла в кому.. Не беда, нажимаем кнопку очистки CMOS, чтобы вернуть компьютер «в этот мир». Также очень удобными являются кнопки перезагрузки компьютера Reset и включения Power. Все тестеры очень благодарят производителей плат за подобные кнопки. Про кнопку «ОС» мы поговорим позже.

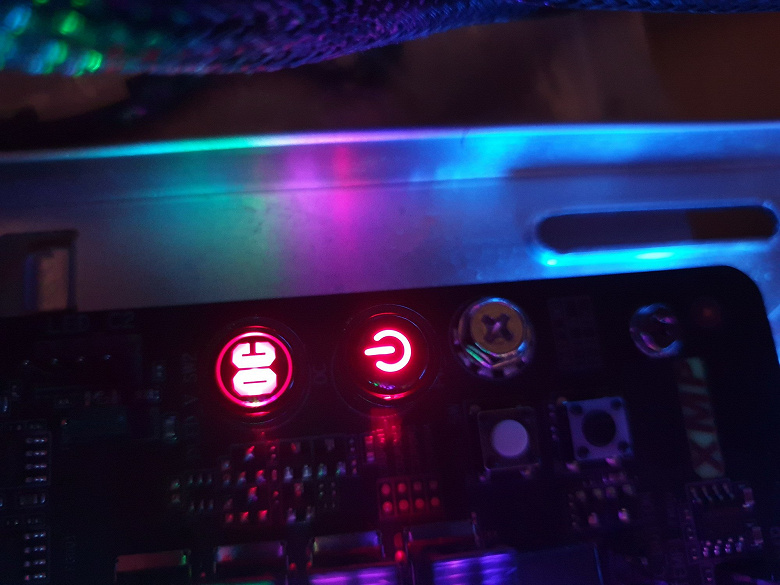

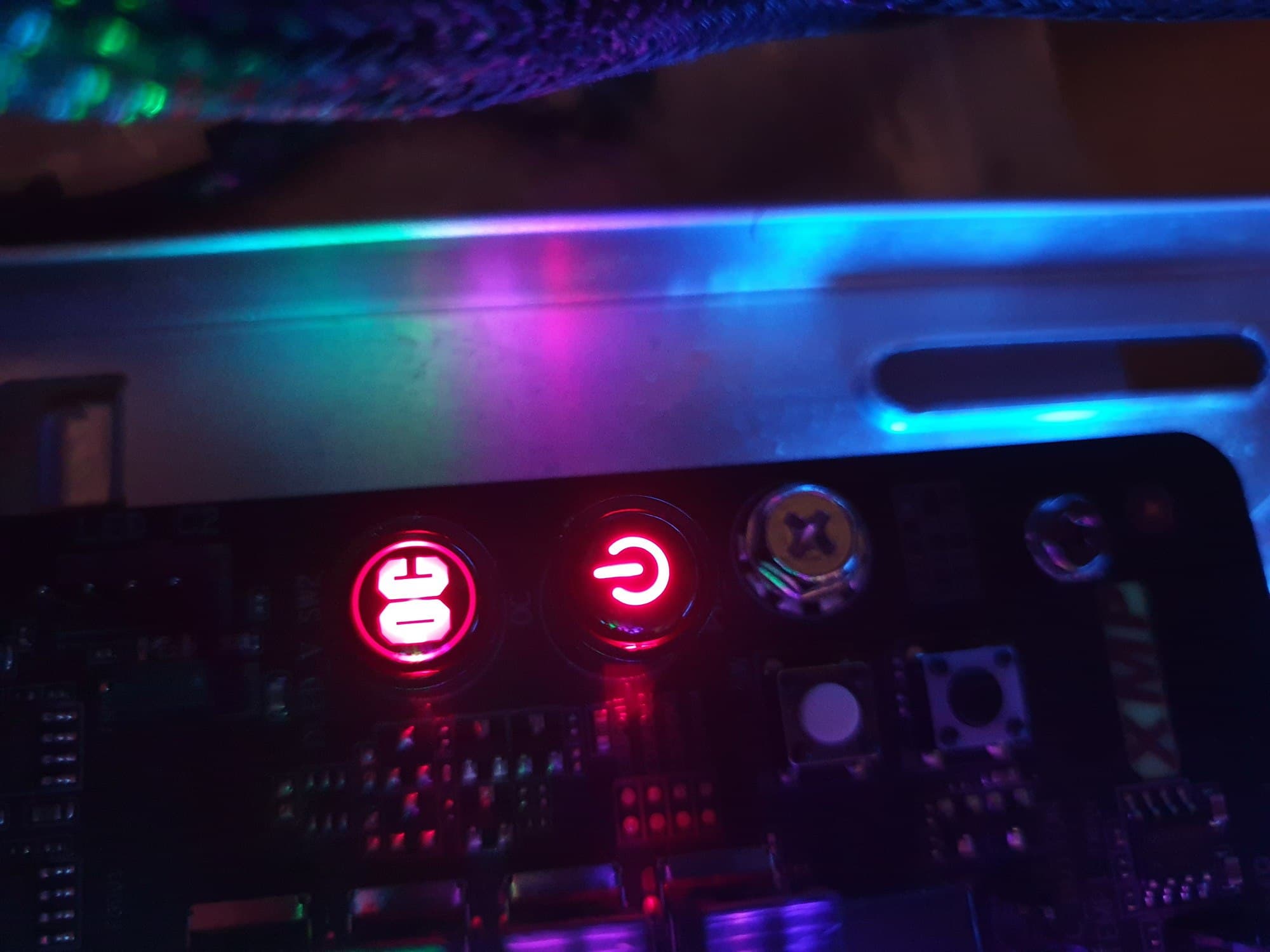

Кнопки имеют яркую подсветку, поэтому увидеть их легко и в темноте

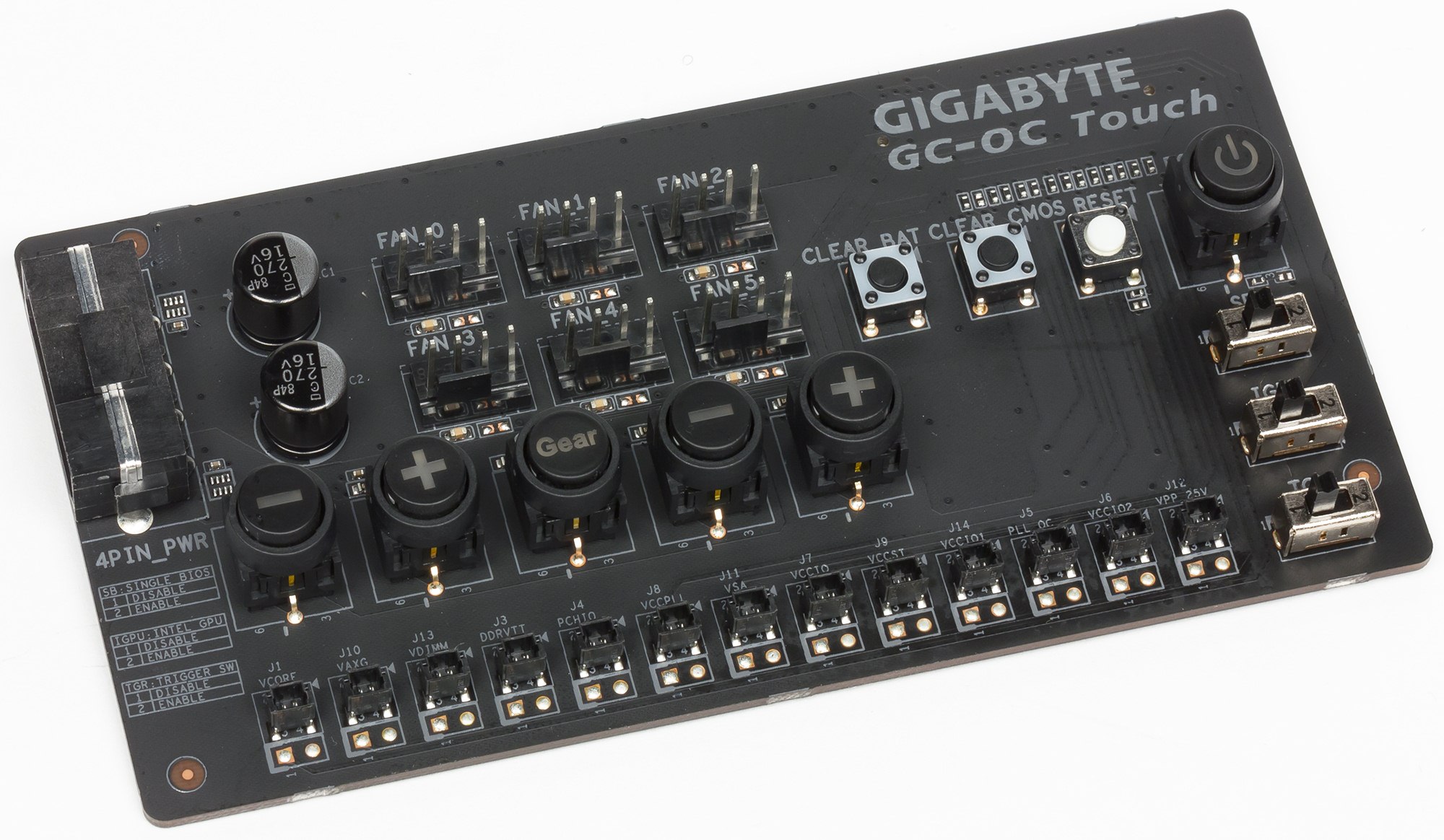

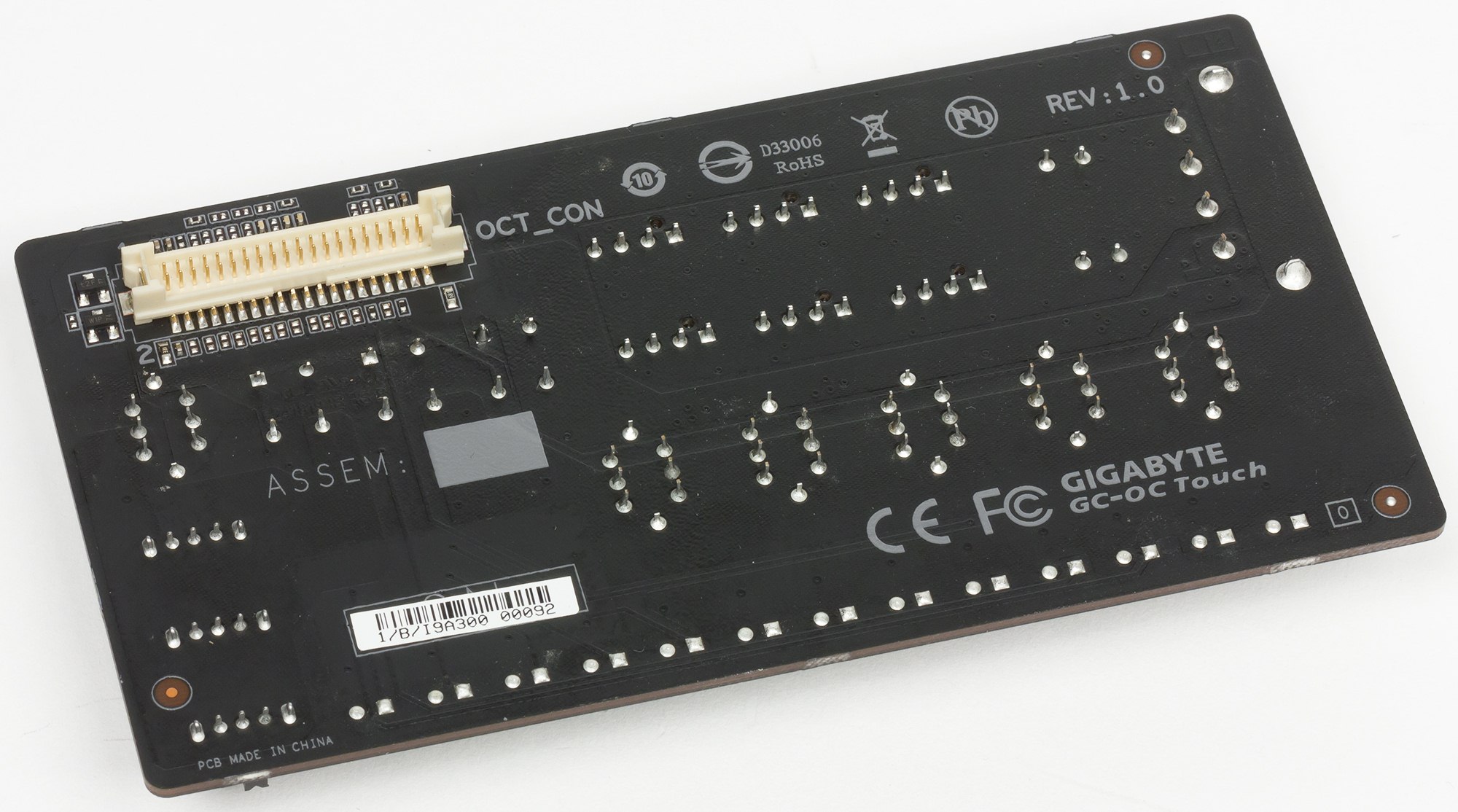

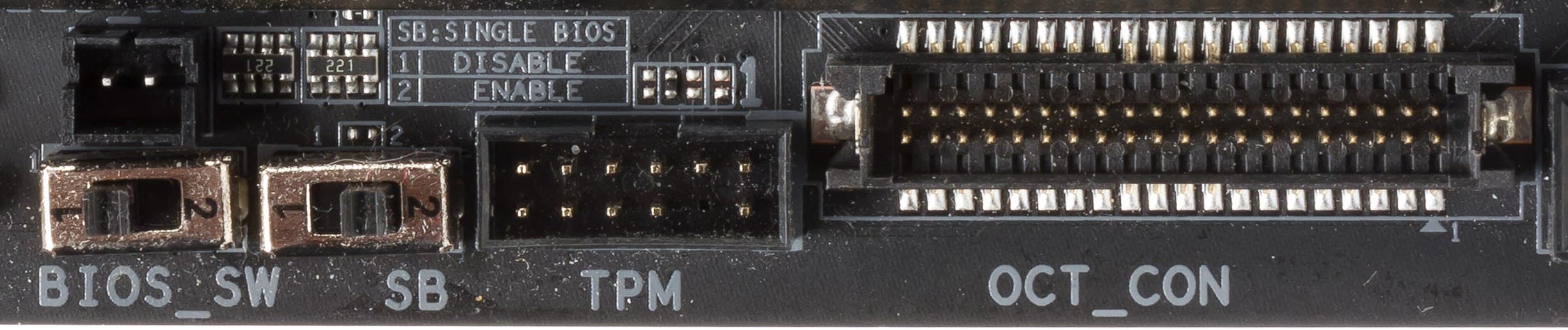

OCT_CON — разъем для подключения фирменной панели OC-Touch (о ней расскажу позже)

Также опыт говорит о том, что платы с уймой настроек в BIOS Setup (это всегда топовые оверклокерские версии) очень часто получают обновления прошивок (ну по крайней мере, первые полгода-год), ибо находятся ошибки, их правят. Поэтому вот такие физические переключатели копий BIOS дают очень хорошую дополнительную защиту от неудачных прошивок.

Традиционно почти на всех платах Gigabyte присутствует разъем TPM для подключения систем обеспечения безопасности.

Еще стоит упомянуть о наличии в углу платы световых индикаторов, сообщающих о проблемах с тем или иным компонентом системы. Если после включения компьютера к моменту перехода на загрузку ОС все индикаторы погасли, то проблем нет.

Если уж мы заговорили о световых индикаторах, то надо упомянуть и возможности материнской платы по подключению RGB-подсветки. За нее отвечает контроллер ITE 8297FN.

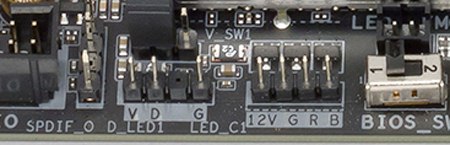

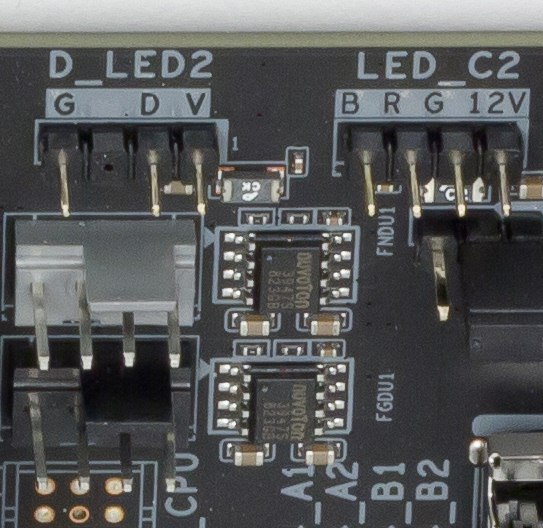

Разъемы для подключения адресуемых (5 B 3 A, до 15 Вт) и неадресуемых (12 В 3 А, до 36 Вт) RGB-лент/устройств разнесены попарно на противоположные стороны платы. Сверху:

И снизу:

Также имеется традиционный набор штырьков FPanel для подключения проводов к передней (а сейчас уже часто и верхней или боковой или все это сразу) панели корпуса. В комплекте поставки имеется G-Connector: это пластиковая «болванка», в которую втыкаются «концы» от корпуса (Power Switch, Reset Switch, HDD LED, Power LED, Speaker), а сам G-Connector уже удобно сажается на FPanel (в пластиковую рамку). Это повышает удобство подключения кучи «хвостов» к единому разъему без помощи руководства пользователя и без возни с каждым проводком по отдельности.

Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

USB-порты сейчас не менее важны, нежели PCI-E слоты. По традции начнем с задней панели, куда выведены большинство USB-портов.

Как говорилось выше, чипсет Z390 способен реализовать до 14 портов USB всех типов, но при этом USB 3.0/3.1 не должно быть больше 10, а USB 3.1 — не более 6.

А что мы имеем? Всего на материнской плате — 17 портов USB:

  • 7 портов USB 3.1 Gen2 (самые быстрые на сегодня): 5 портов реализованы через Z390 и представлены 4 портами Type-A (красного цвета) на задней панели и 1 внутренним портом Type-C (для подключения такого же разъема на передней панели корпуса); еще 2 порта Type-C реализованы через контроллер Intel Thunderbolt 3 и выведены на заднюю панель;
  • 4 порта USB 3.1 Gen1 (3.0): все реализованы через Z390 и представлены 2 портами Type-A (синего цвета) на задней панели и 1 внутренним портом для подключения разъемов на передней панели корпуса;
  • 6 портов USB 2.0/1.1: 4 порта реализованы через Z390 и представлены 2 внутренними разъемами на материнской плате;

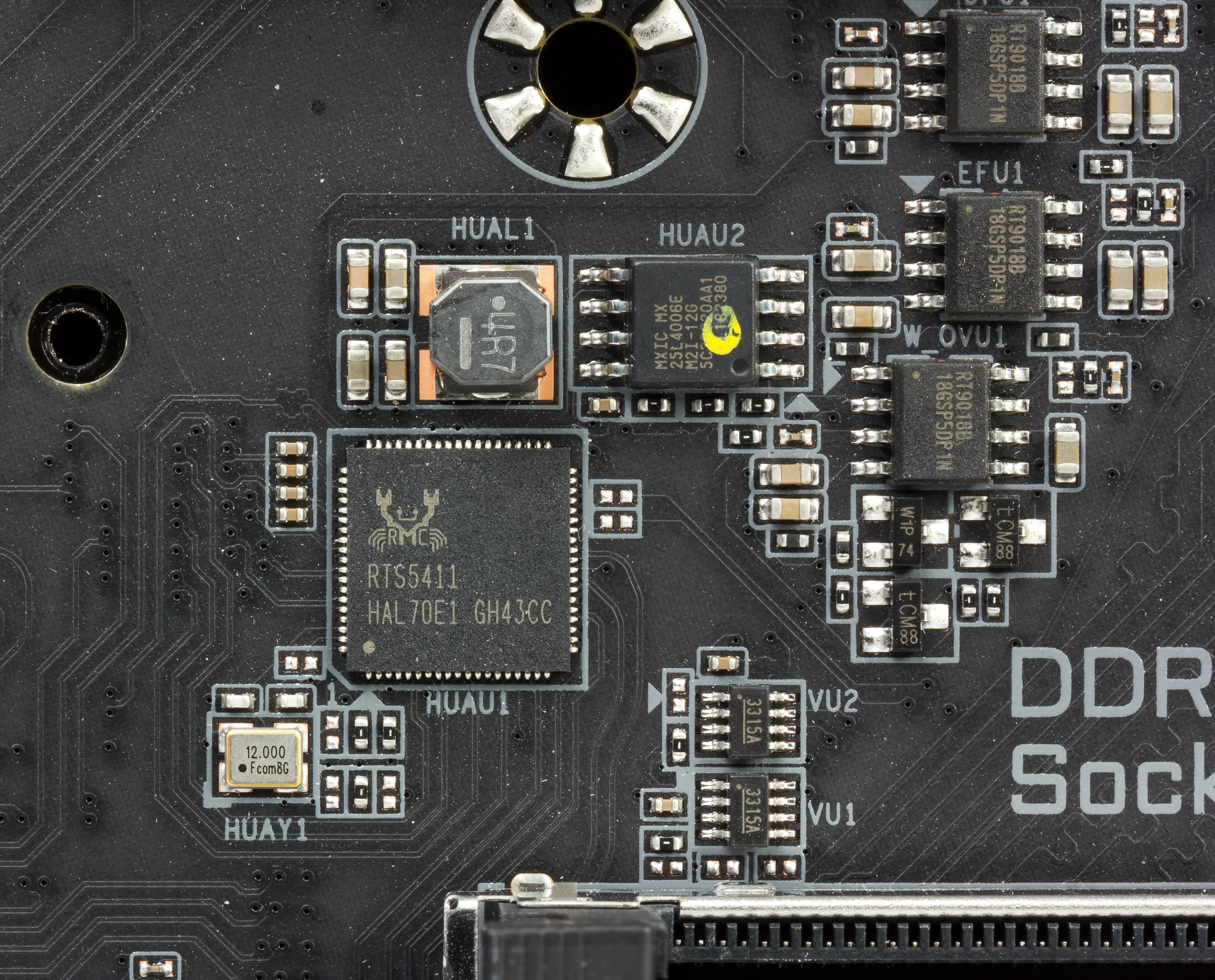

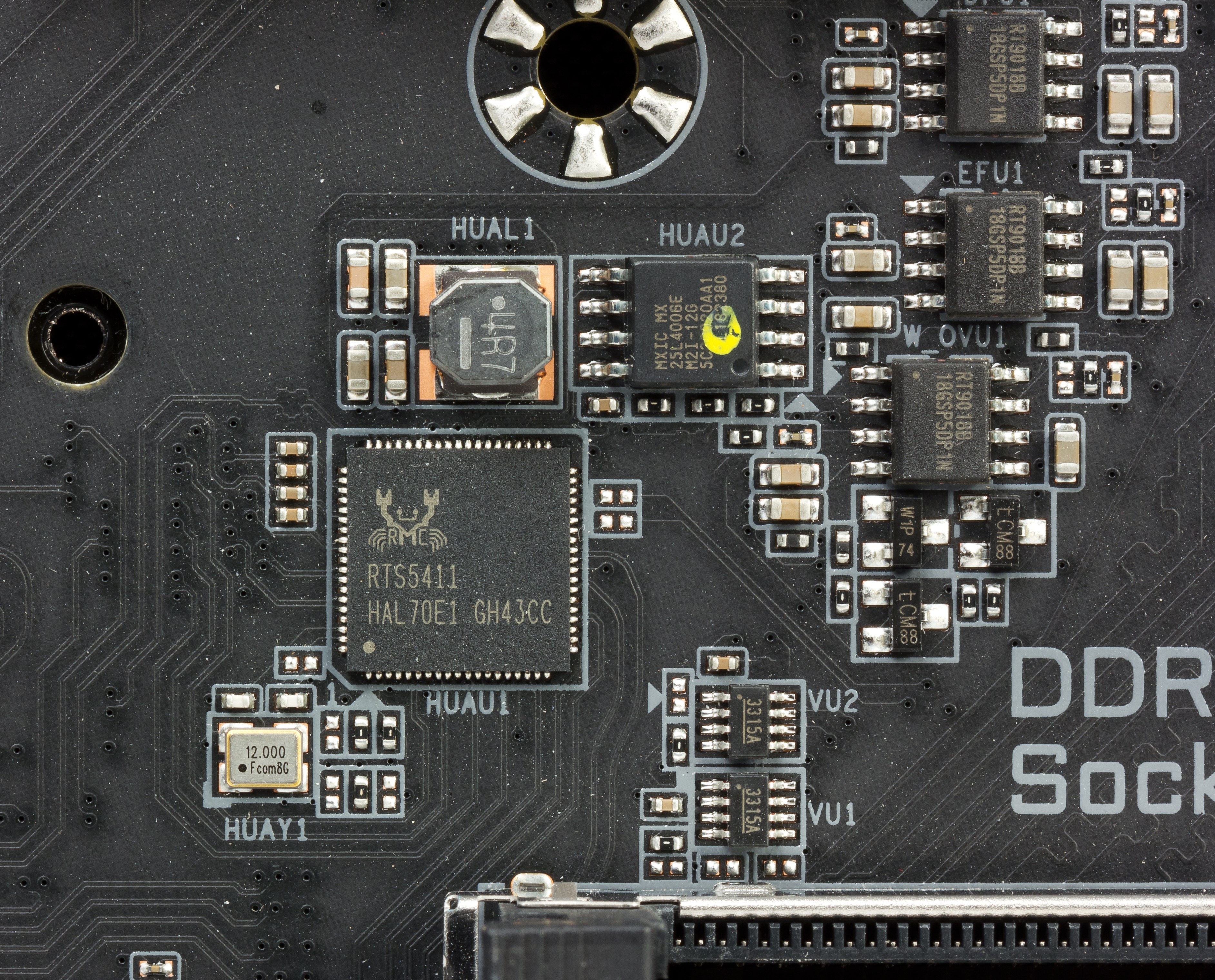

  • еще 2 порта реализованы через концентратор USB 2.0 (Realtek RTS5411) и представлены разъемами Type-A (черного цвета) на задней панели.

Итак, через чипсет реализовано 5 USB 3.1 + 4 USB 3.0 + 4 USB 2.0 = 13 портов.

Теперь о сетевых делах.

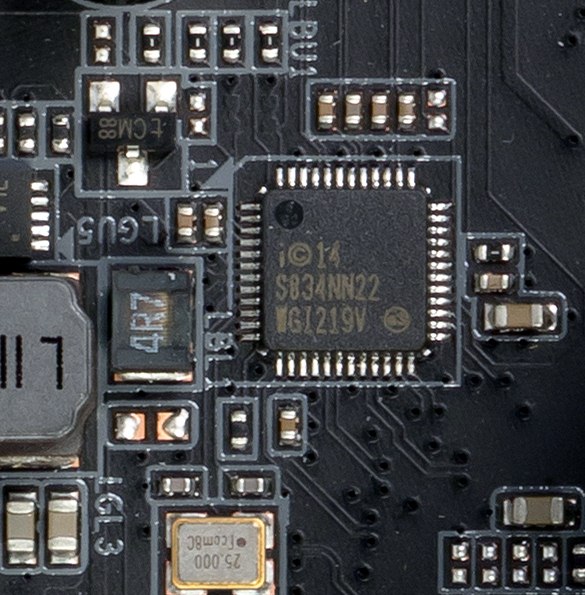

Плата укомплектована сетевым гигабитным контроллером Intel GigaPHY i219V (его порт RJ-45 — черного цвета).

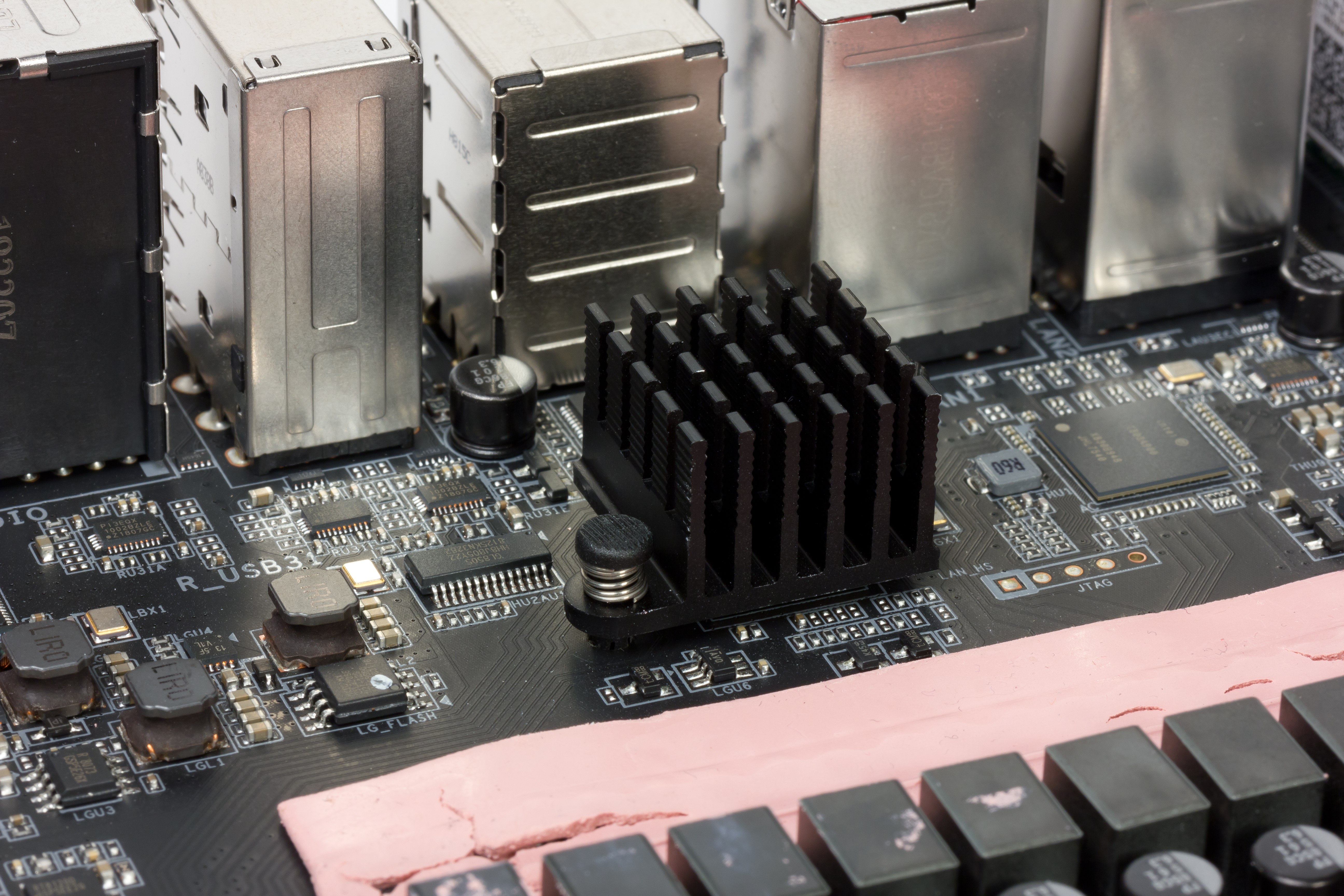

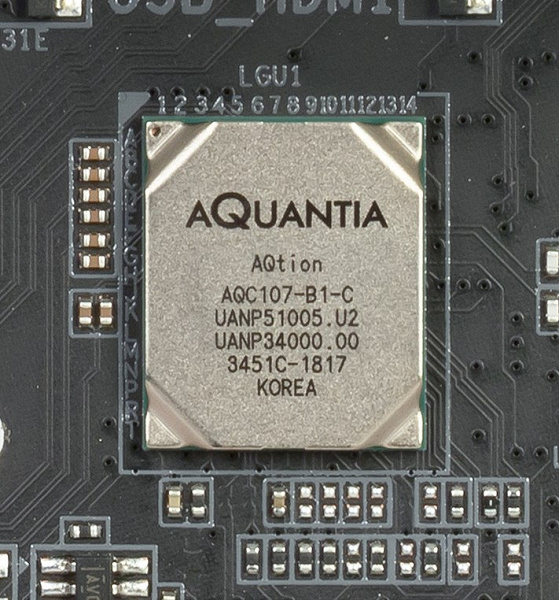

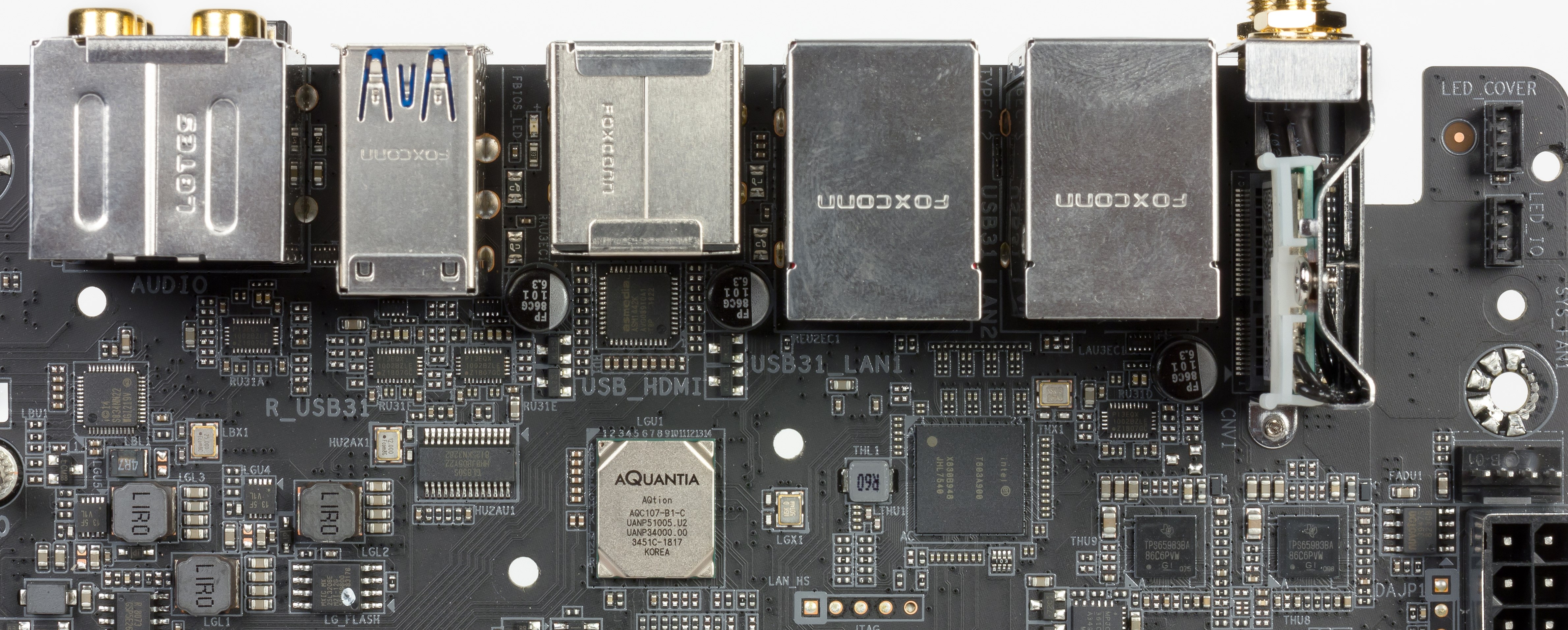

Также имеется современный сетевой контроллер Aquantia AQtion AQC107 с максимальной скоростью передачи данных 10 Гбит/с (его разъем RJ-45 — красного цвета). На настоящий момент это не особенно актуально. Ведь даже проверить работу контроллера просто негде: все имеющиеся бытовые сетевые устройства (роутеры и контроллеры) рассчитаны максимум на 1 Гбит/с.

Процессор накрыт маленьким радиатором

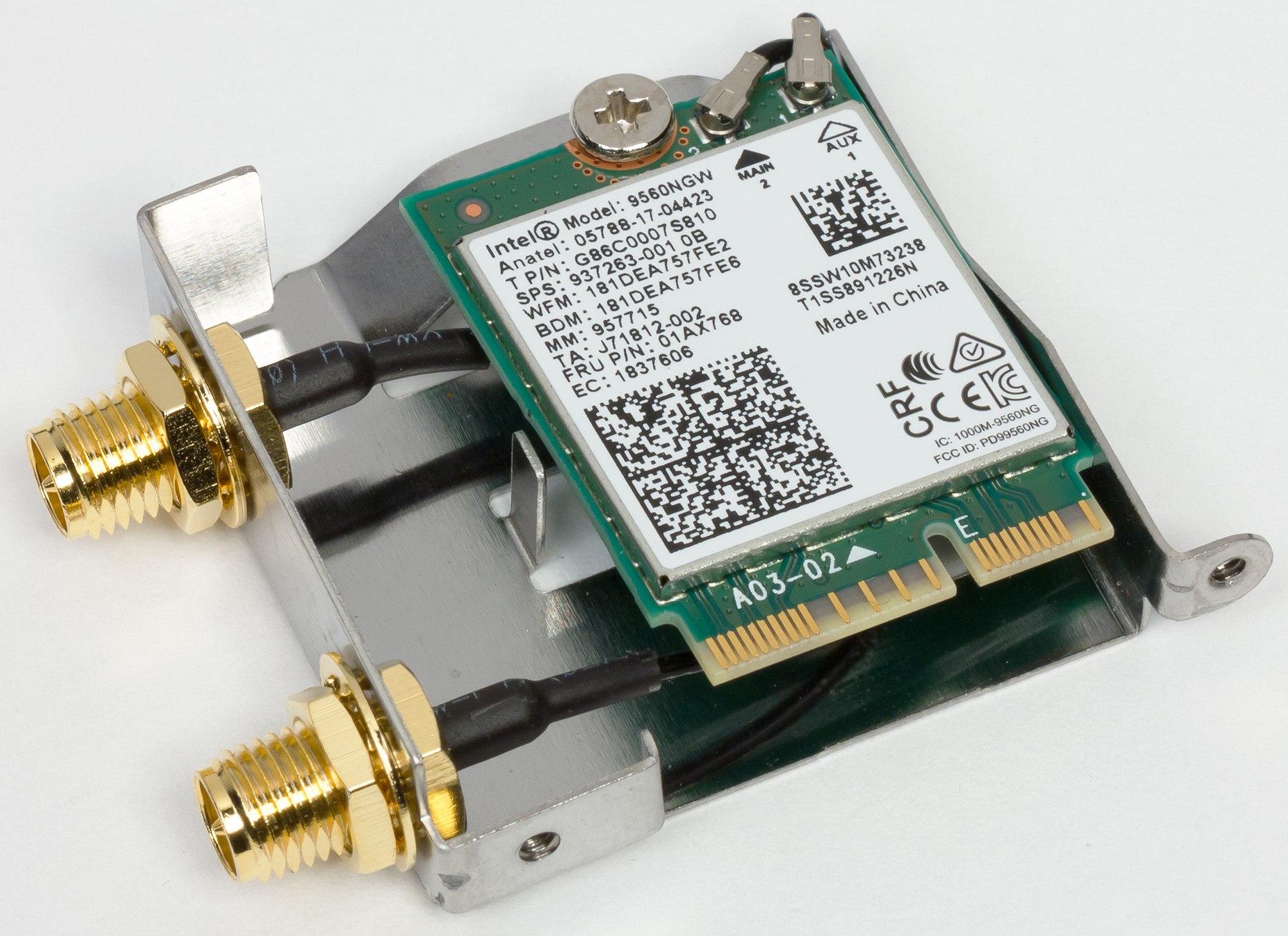

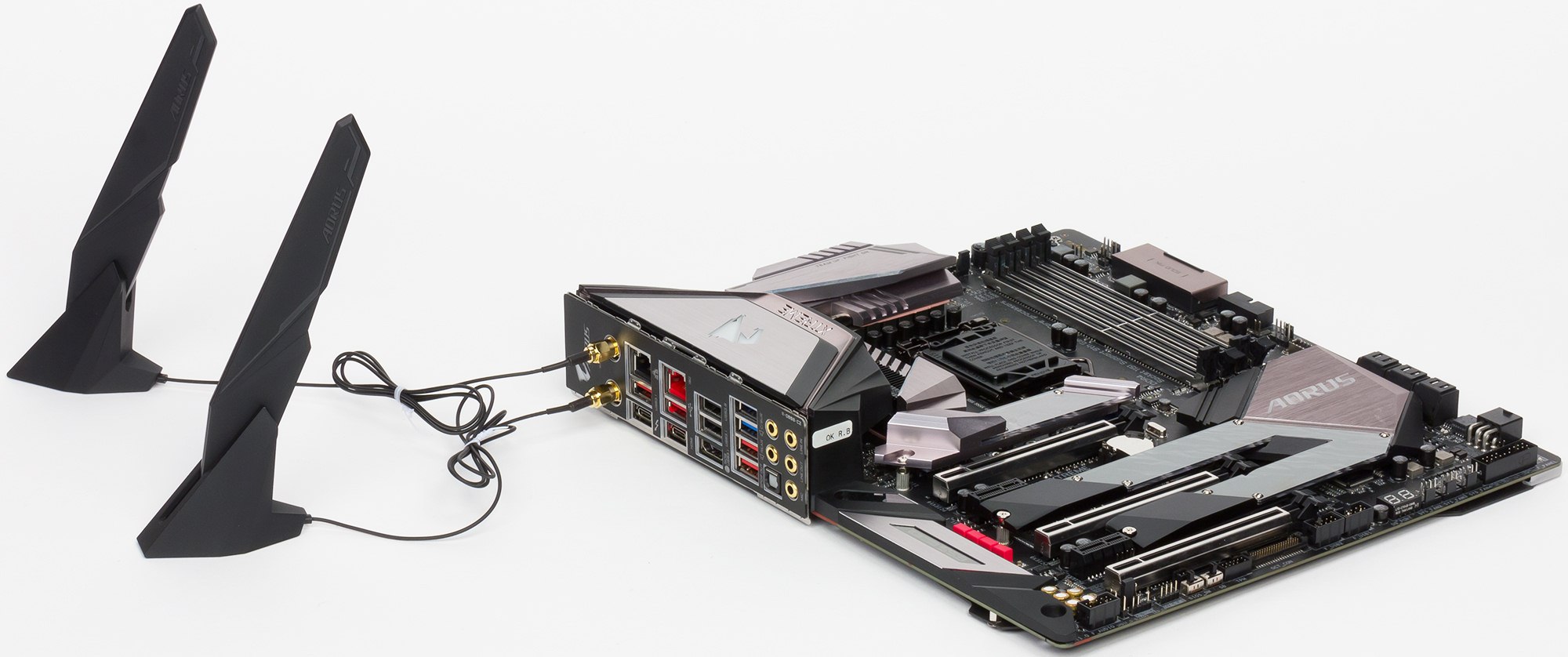

Беспроводные адаптеры Wi-Fi 802.11a/b/g/n/ac и Bluetooth 5.0 реализованы на контроллере Intel AC-9560. Он установлен в слот M.2 (E-key), и его разъемы для привинчивания выносных антенн выведены на заднюю панель.

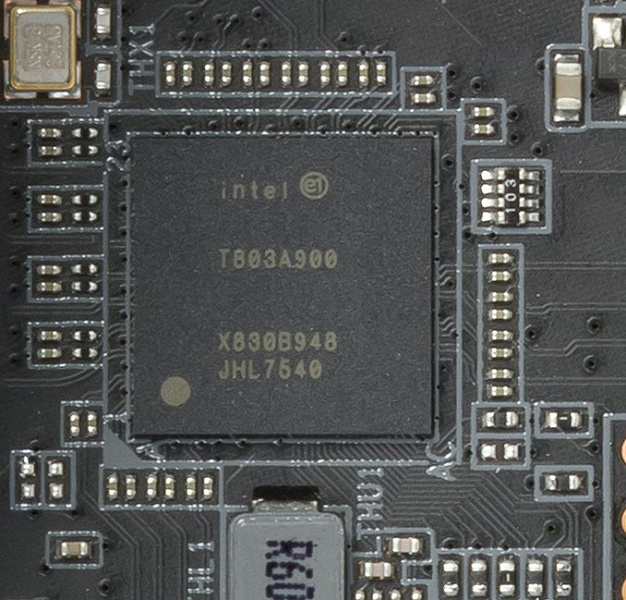

Но это еще не все. На плате также имеется контроллер Intel Thunderbolt 3.

Данная версия интерфейса, разработанного Intel, поддерживает скорость передачи данных до 40 Гбит/с и до 6 устройств с одного выхода (через хабы). У данной платы есть 2 порта USB 3.1 формата Type-C на задней панели, вывод Thunderbolt осуществляется через них. Работа этих портов также поддерживается микросхемами Texas Instruments TPS65983A.

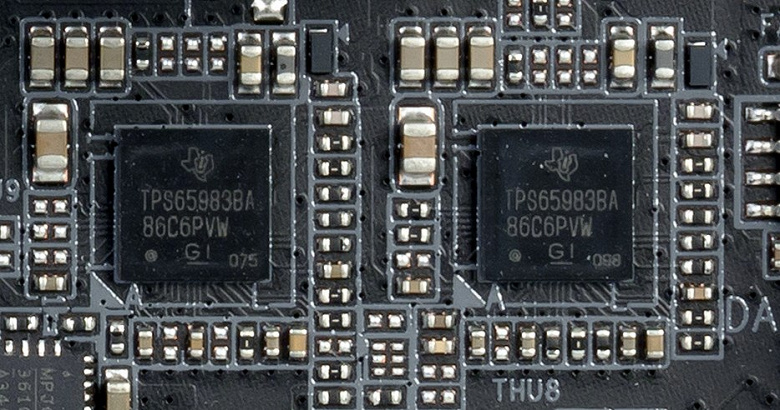

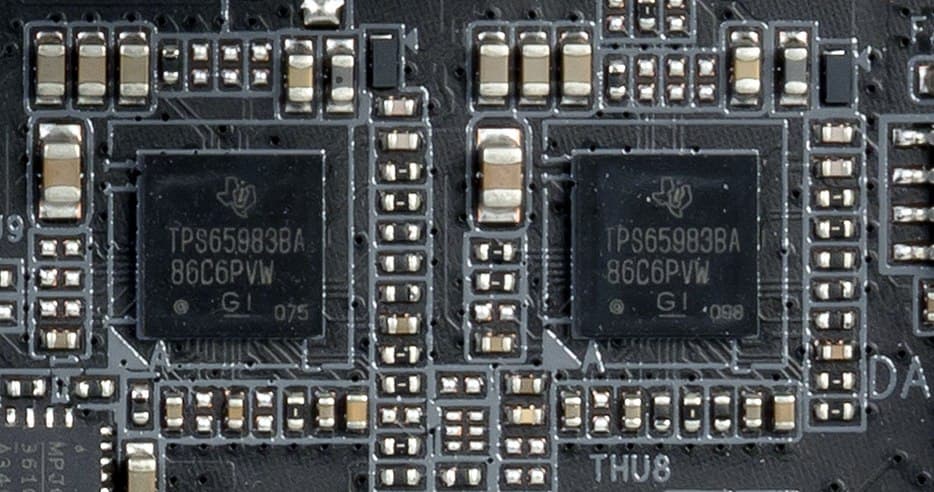

Они обеспечивают поддержку быстрой зарядки USB Power Delivery 2.0, которая сокращает время зарядки мобильных устройств в 2 раза (разумеется, если те поддерживают быструю зарядку).

Технология Thunderbolt инкапсулирует вывод DisplayPort 1.2, поэтому вполне возможен изображения на два 4К-монитора или телевизора при 60 Гц или на одно устройство отображения в 5К.

Также на задней панели имеется стандартный видеовыход HDMI 1.4 — на случай, если вы захотите использовать встроенное видеоядро, имеющееся у абсолютного большинства современных процессоров Intel.

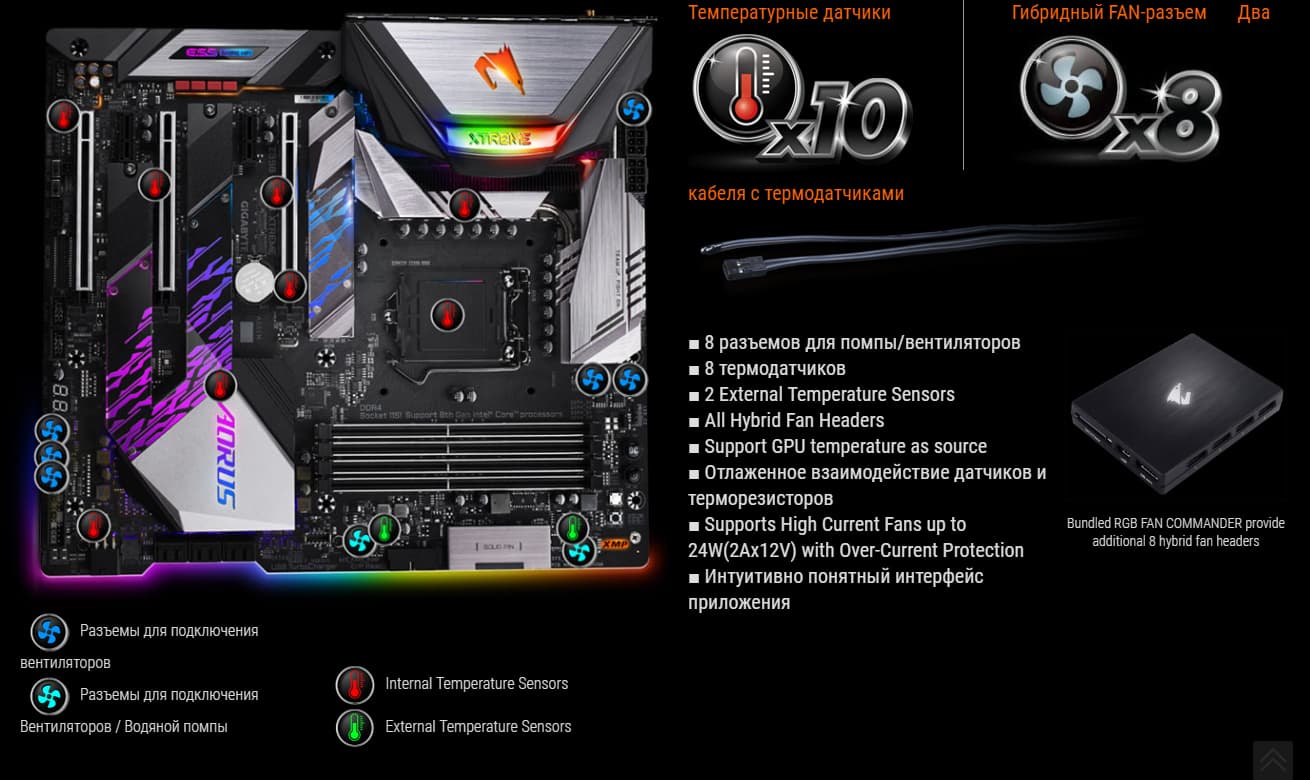

Теперь — про разъемы для подключения вентиляторов: их на плате 8 штук!

Возможности Gigabyte Z390 Aorus Xtreme в плане охлаждения и мониторинга просто шикарные! Управление всем этим богатством возложено на утилиту SmartFan 5.0, а также реализовано управление в настройках UEFI/BIOS.

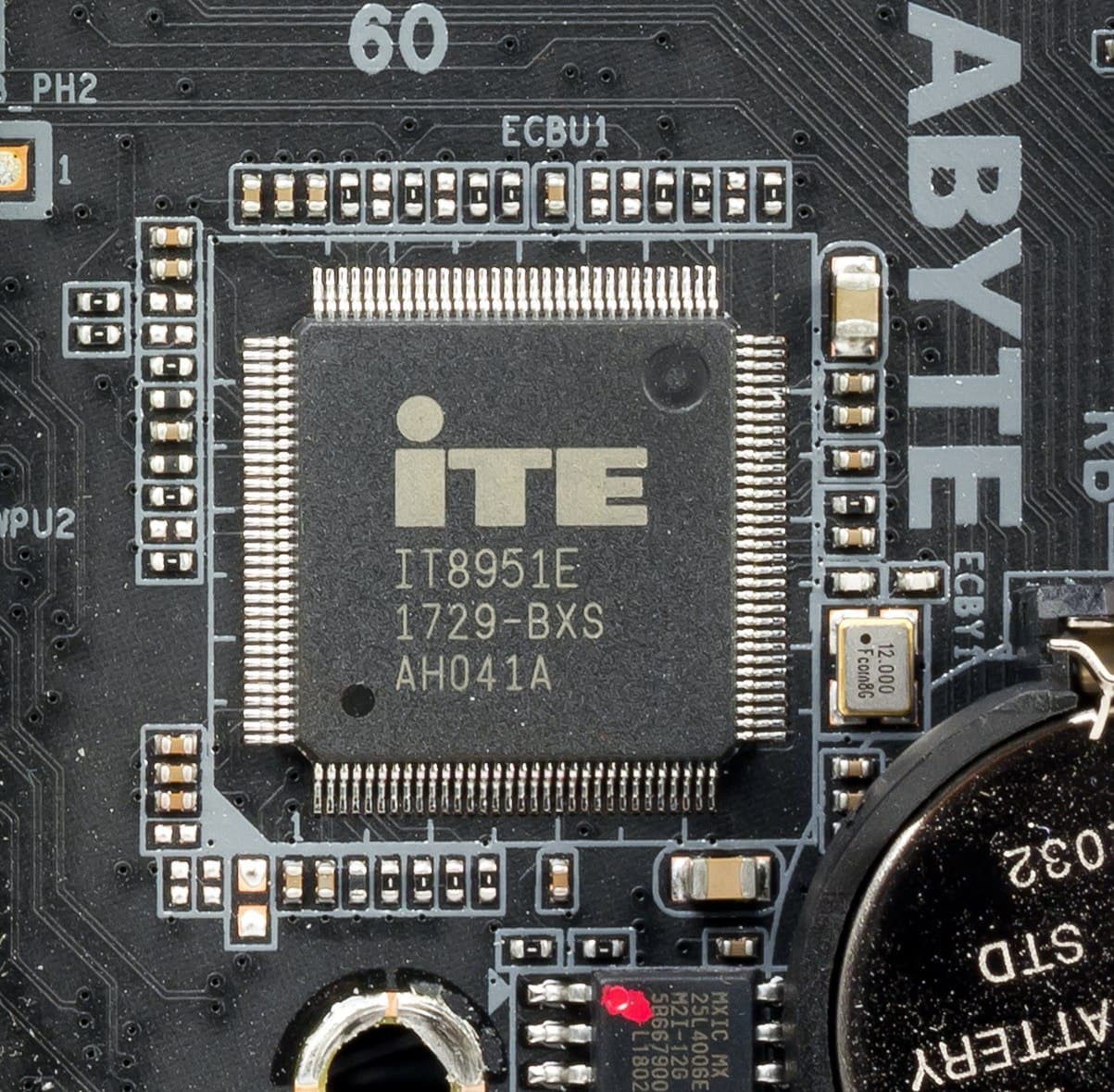

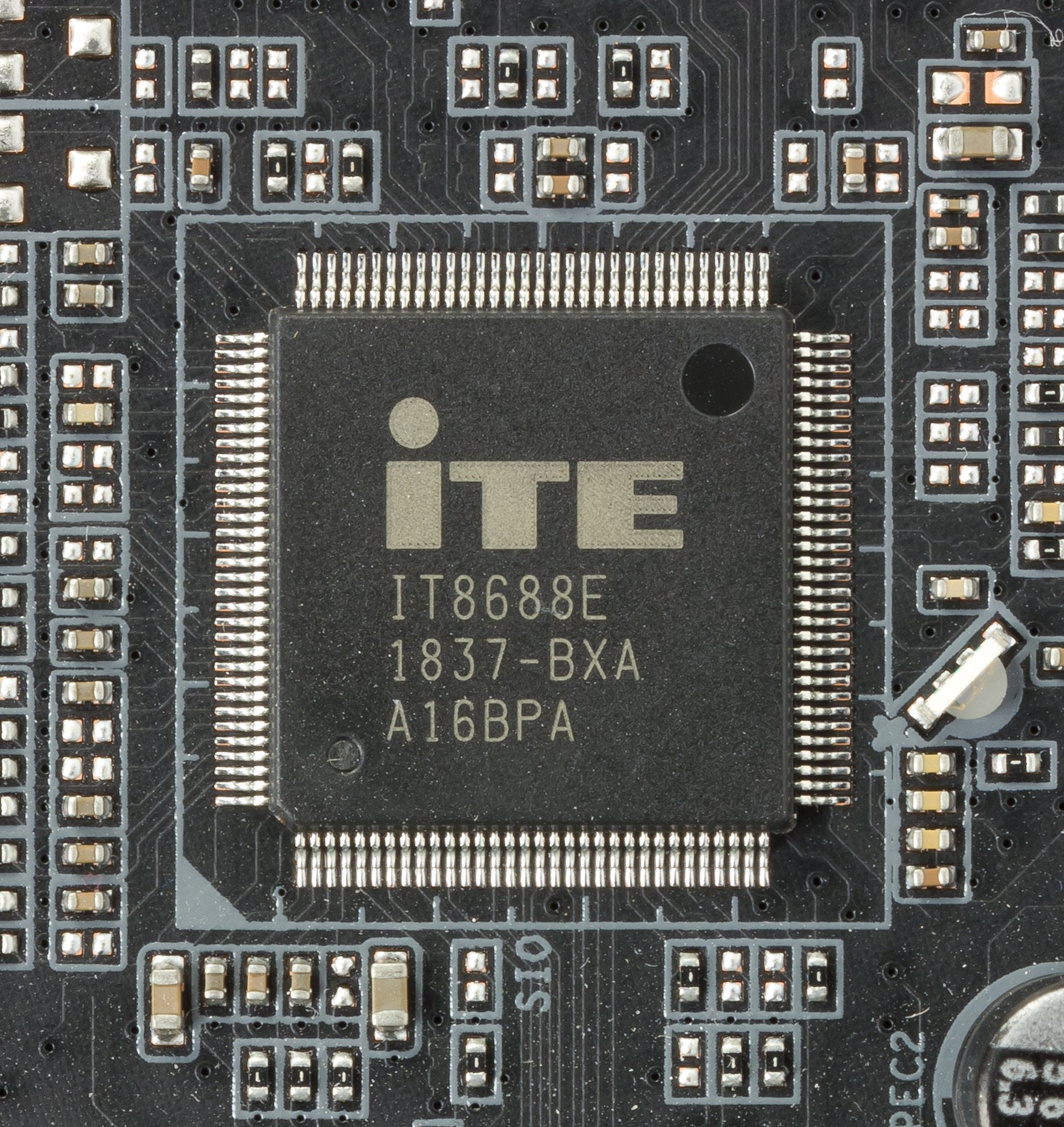

Работа Multi I/O обеспечивается ITE IT8688E, а контроллер IT8951E занимается мониторингом. В итоге мы имеем возможность слежения за всеми подключенными вентиляторами и помпами, а также тонкую регулировку их работы.

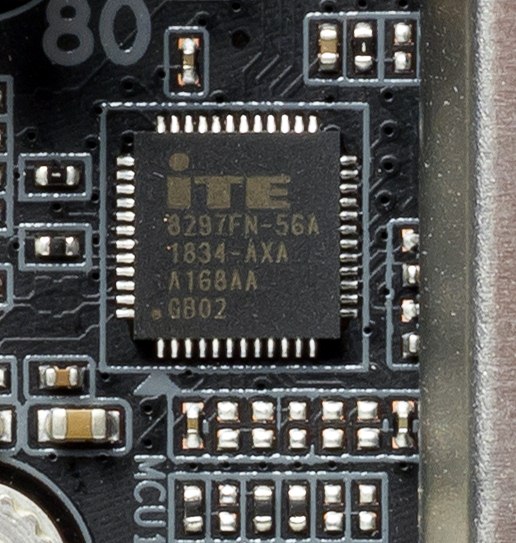

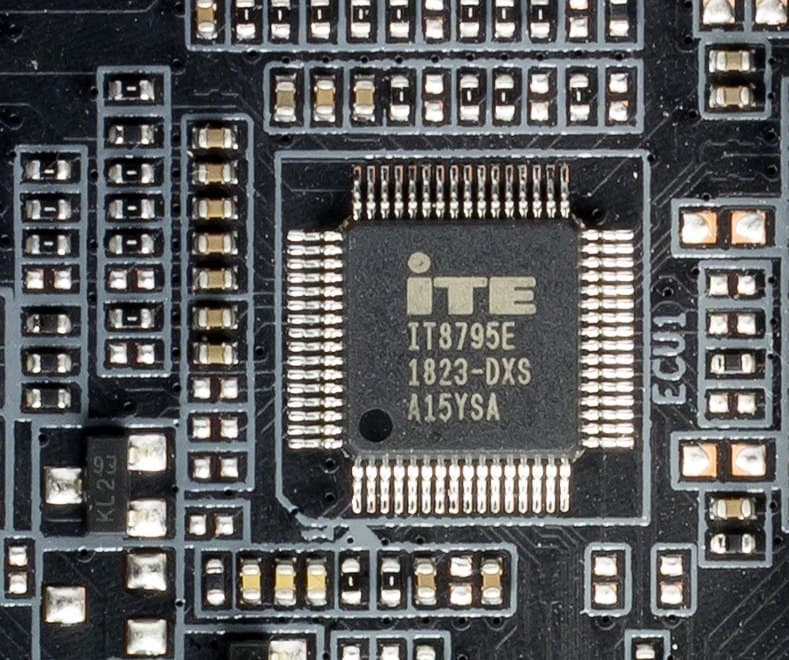

Неподалеку расположен контроллер IT8795E, который позволяет обновить прошивку UEFI/BIOS на пустой материнской плате (без процессора и памяти): достаточно просто подключить питание, вставить флешку с новой прошивкой (заранее скачанной из интернета) и включить плату. Индикаторы сообщат об удачном или неудачном обновлении. Эта технология под названием Q-Flash Plus существует у Gigabyte уже несколько поколений материнских плат.

Как выше сказано, плата уже богато оснащена разъемами для подключения вентиляторов. Тем не менее, в комплекте поставки еше имеется и Fan Commander.

Это не только возможность подключения дополнительных вентиляторов,

но и возможность разнообразить подсветку, подключая, например, наборы вентиляторов с RGB-подсветкой сторонних производителей.

Всего к контроллеру можно подключить еще 8 вентиляторов c RGB-подсветками! Понятно, что для всего этого нужно питание, которое контроллер получает от разъема SATA Power от БП, а управляет его работой утилита RGB Fusion. Для этого Fan Commander соединяется с материнской платой через USB 2.0 (занимаемый контроллером порт USB на плате будет компенсирован дополнительным портом на самом контроллере).

Длины кабелей достаточно для удобного размещения Fan Commander в корпусе на подложке для материнской платы (у современных корпусов за ней имеется свободное пространство для размещения кабелей).

Также Fan Commander предоставляет два дополнительных термодатчика на проводах, которые можно разместить в любом месте системного блока.

Аудиоподсистема

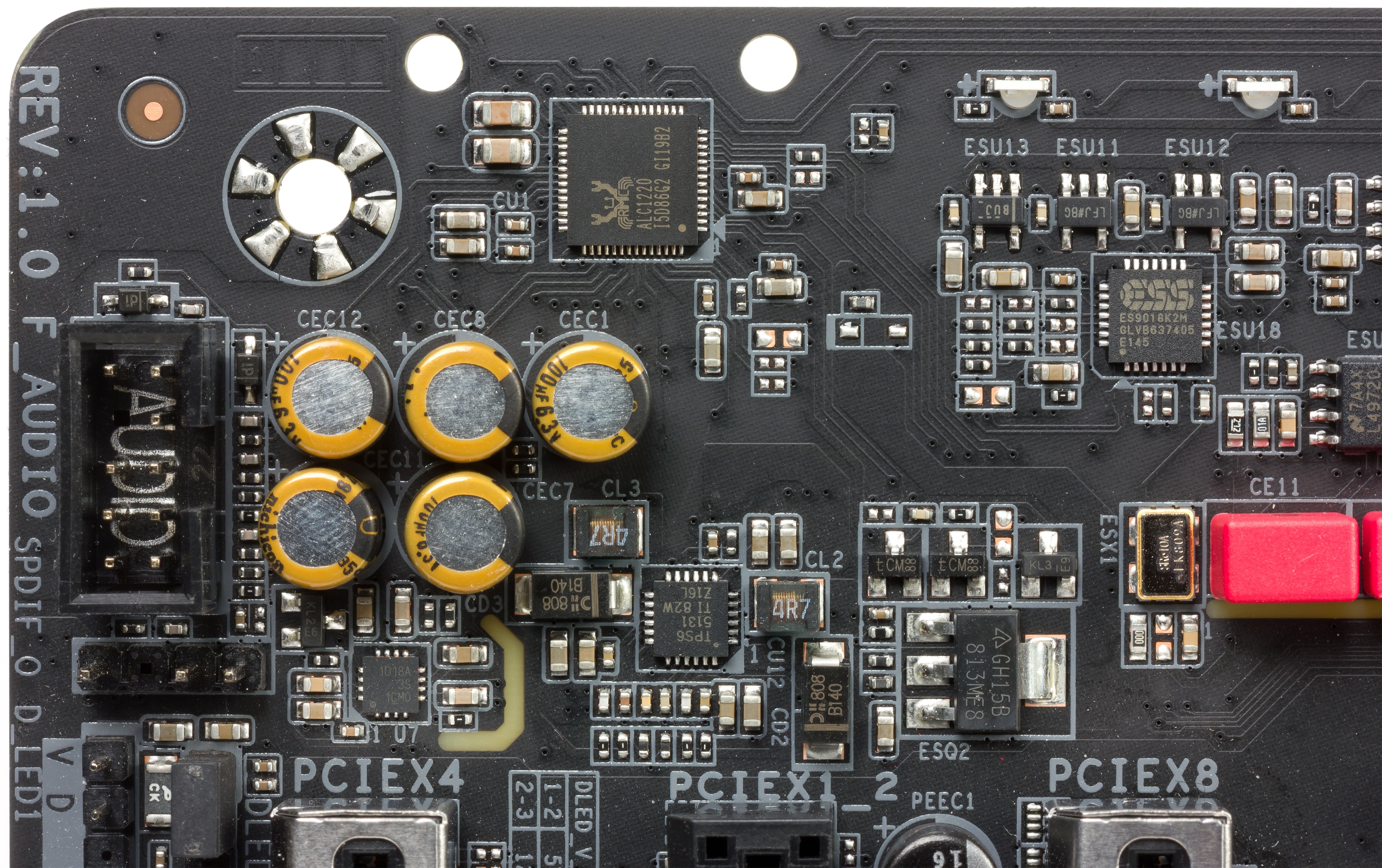

Как и практически во всех современных материнских платах, звуком заведует аудиокодек Realtek ALC1220 (в данном случае — улучшенный вариант ALC1220-VB). Он обеспечивает вывод звука по схемам до 7.1.

Ему сопутствуют ЦАП ESS ES9018K2M,

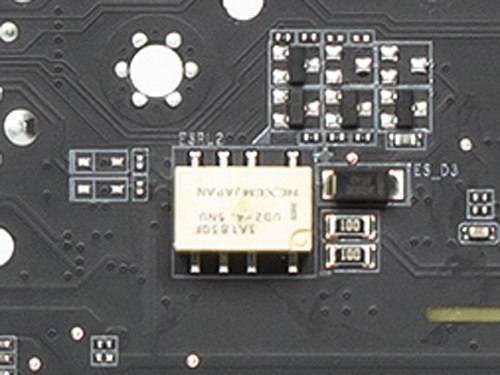

операционный усилитель TI OPA1622, осциллятор Precise TXC, обеспечивающий точную работу ЦАП. В аудиоцепях платы применяются «аудиофильские» конденсаторы Nichicon Fine Gold и Wima. Есть защита от помех (препятствует появлению щелчков при подключении штекера) NEC-Tokin UC2.

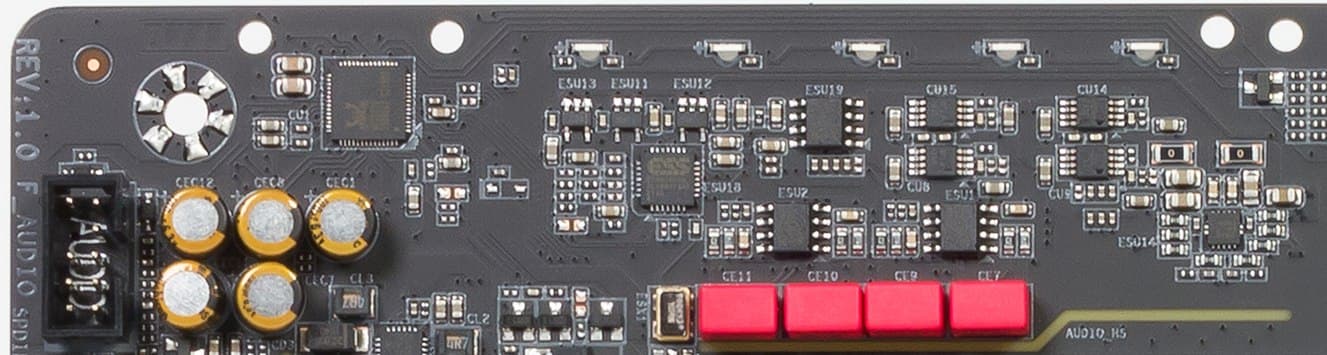

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. Более того, левый и правый каналы усилителя разведены по разным слоям печатной платы. Все аудиоразъемы имеют позолоченное покрытие.

В целом можно сказать, что стандартная аудиоподсистема в данном случае неплохо усилена.

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0202 USB в сочетании с утилитой RightMark Audio Analyzer 6.4.5. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате получил оценку «Хорошо». Это весьма высокая оценка, ибо, как правило, «отлично» в это тесте получают лишь устройства, целиком направленные на звук высокого класса.

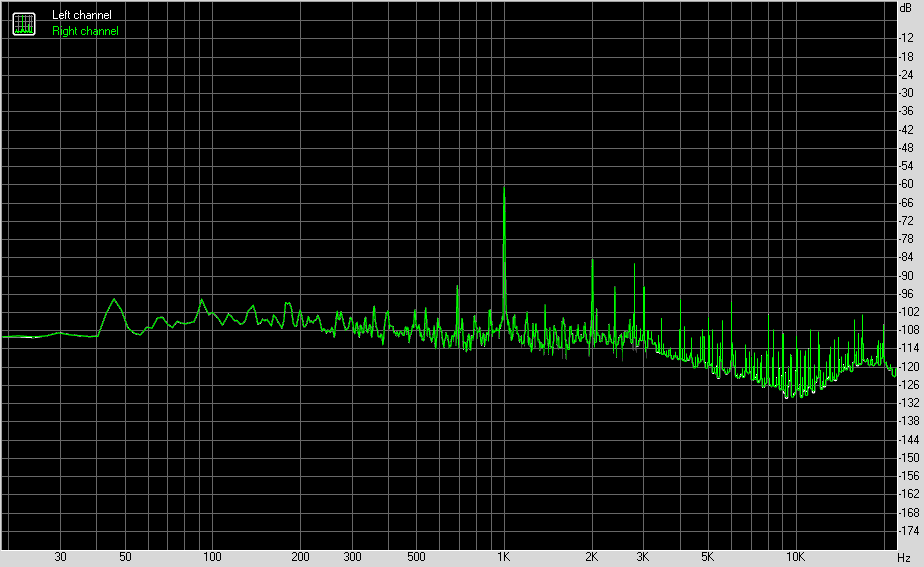

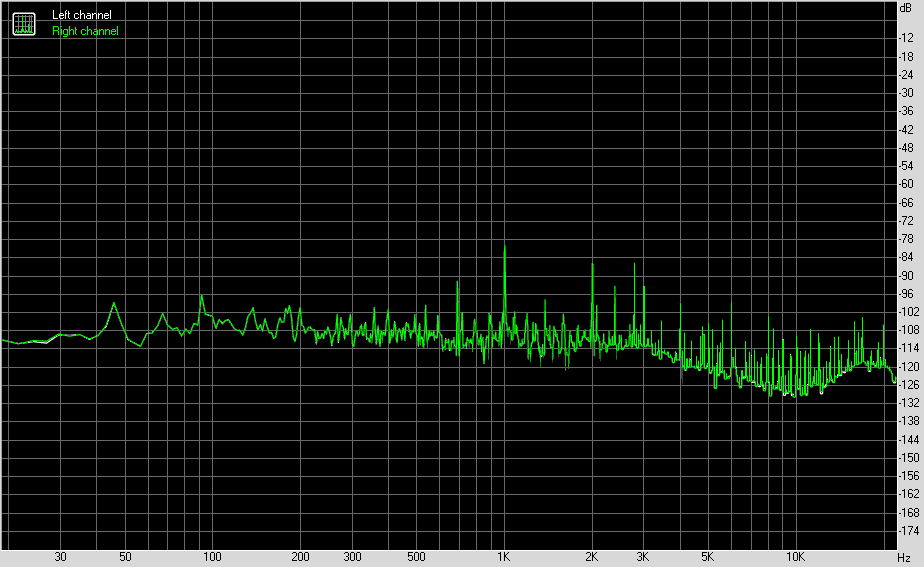

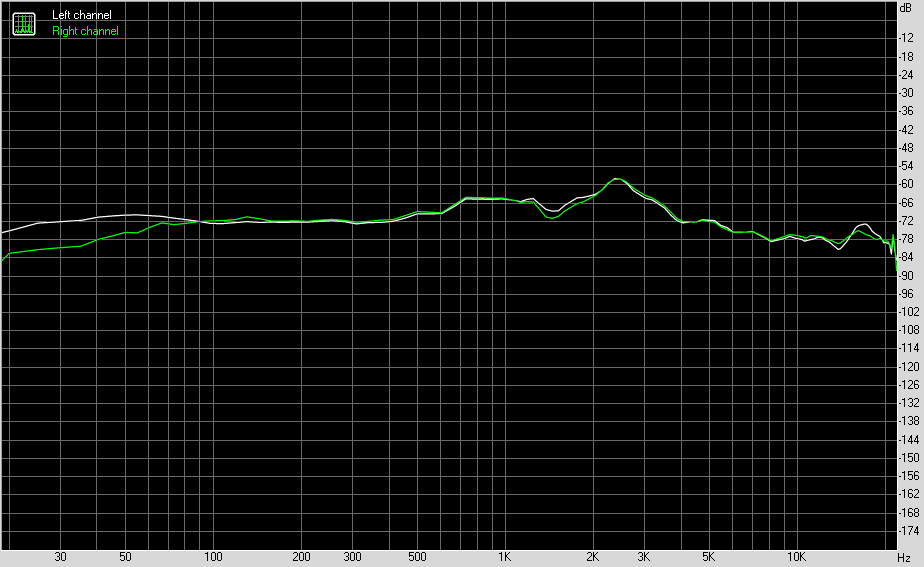

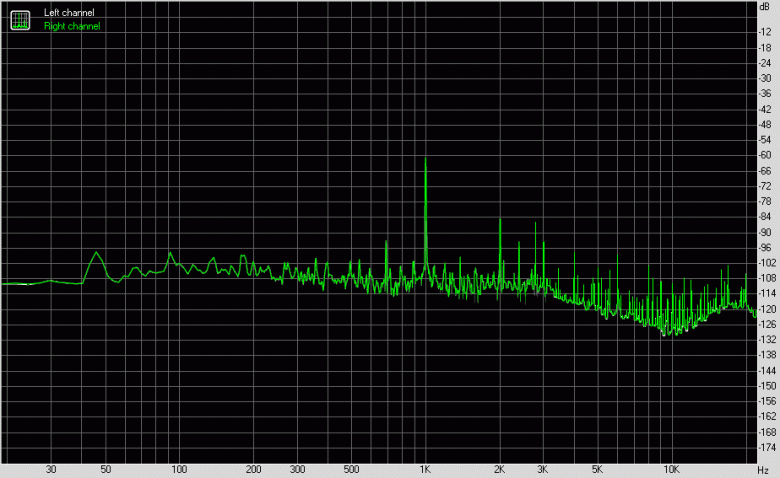

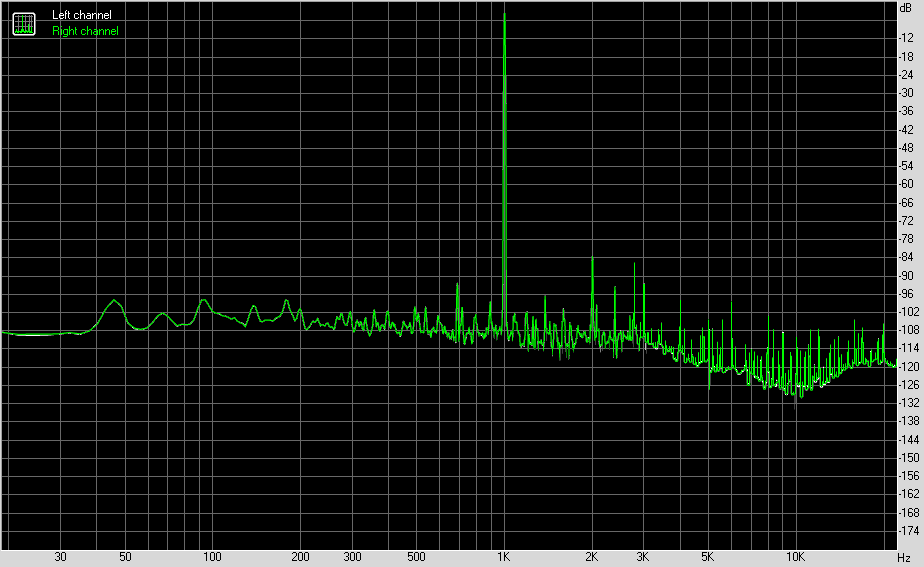

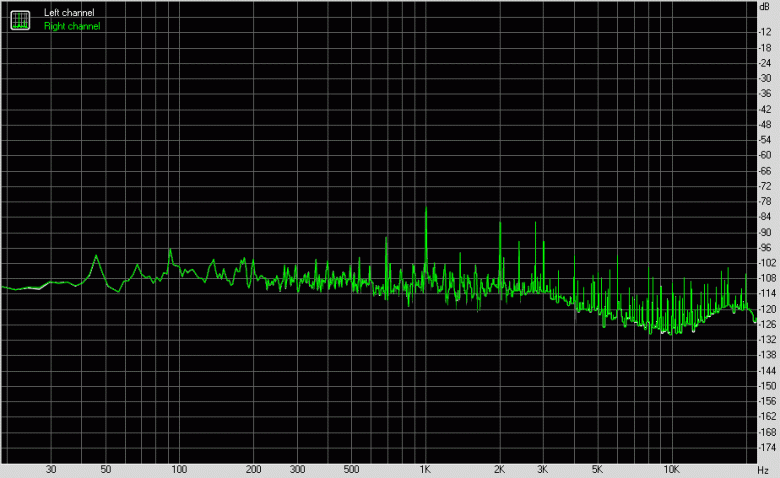

Результаты тестирования звукового тракта в RMAA

Питание, охлаждение

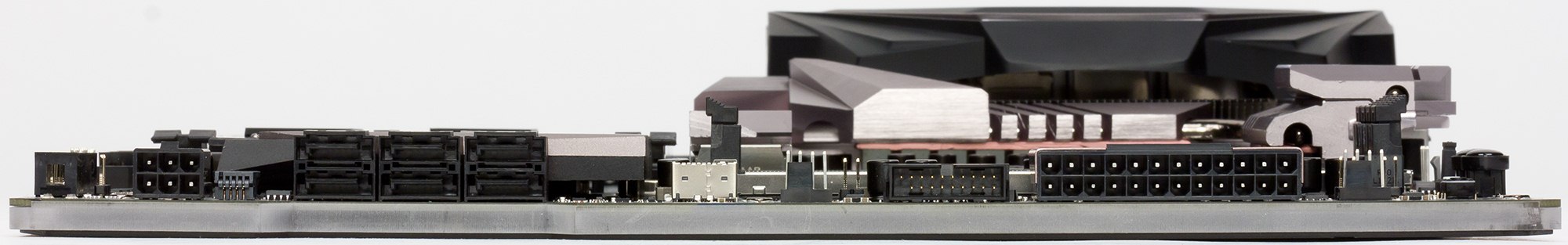

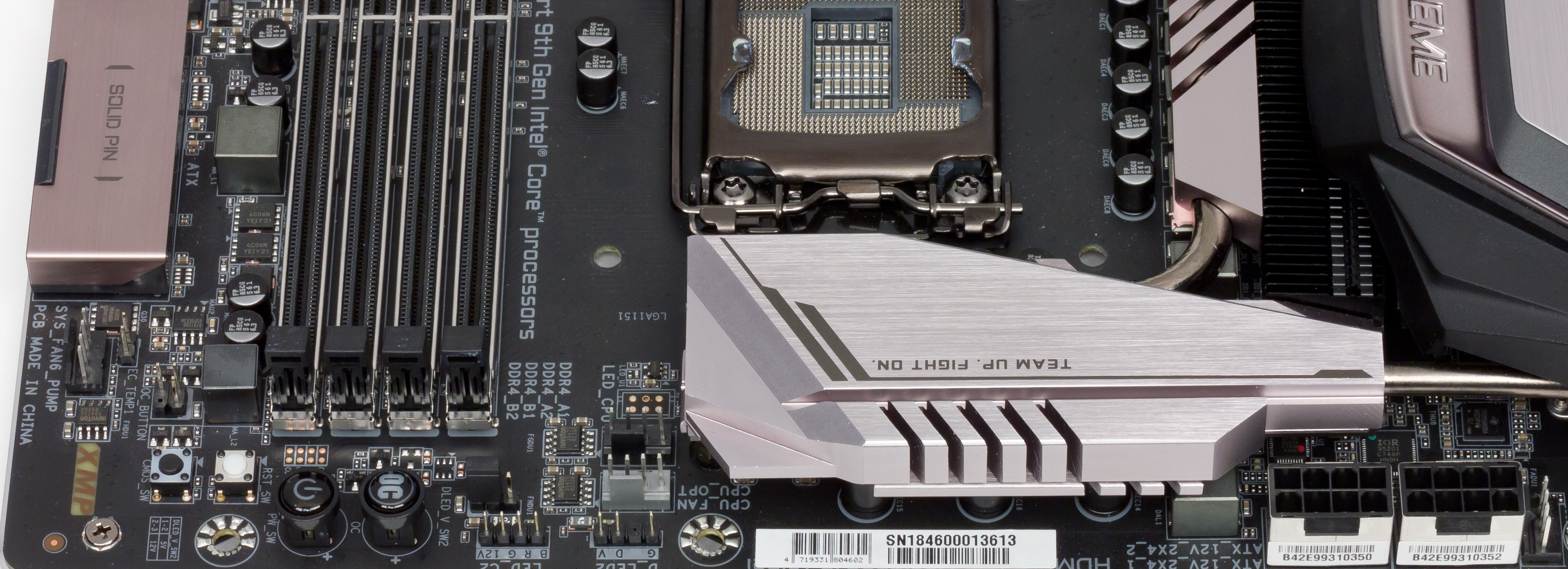

Для питания платы на ней предусмотрены 3 разъема: в дополнение к 24-контактному ATX (который армирован и «положен» на бок) здесь есть еще два 8-контактных EPS12V.

В разъемах питания штыри — цельнометаллические (не полые), что повышает надежность контактов

Слева виден 6-контактный разъем дополнительного питания PCI-E на случай установки двух или трех видеокарт. Его использование опционально (как, впрочем, и всего остального за пределами «24+4»).

В разъемах питания штыри — цельнометаллические (не полые), что повышает надежность контактов

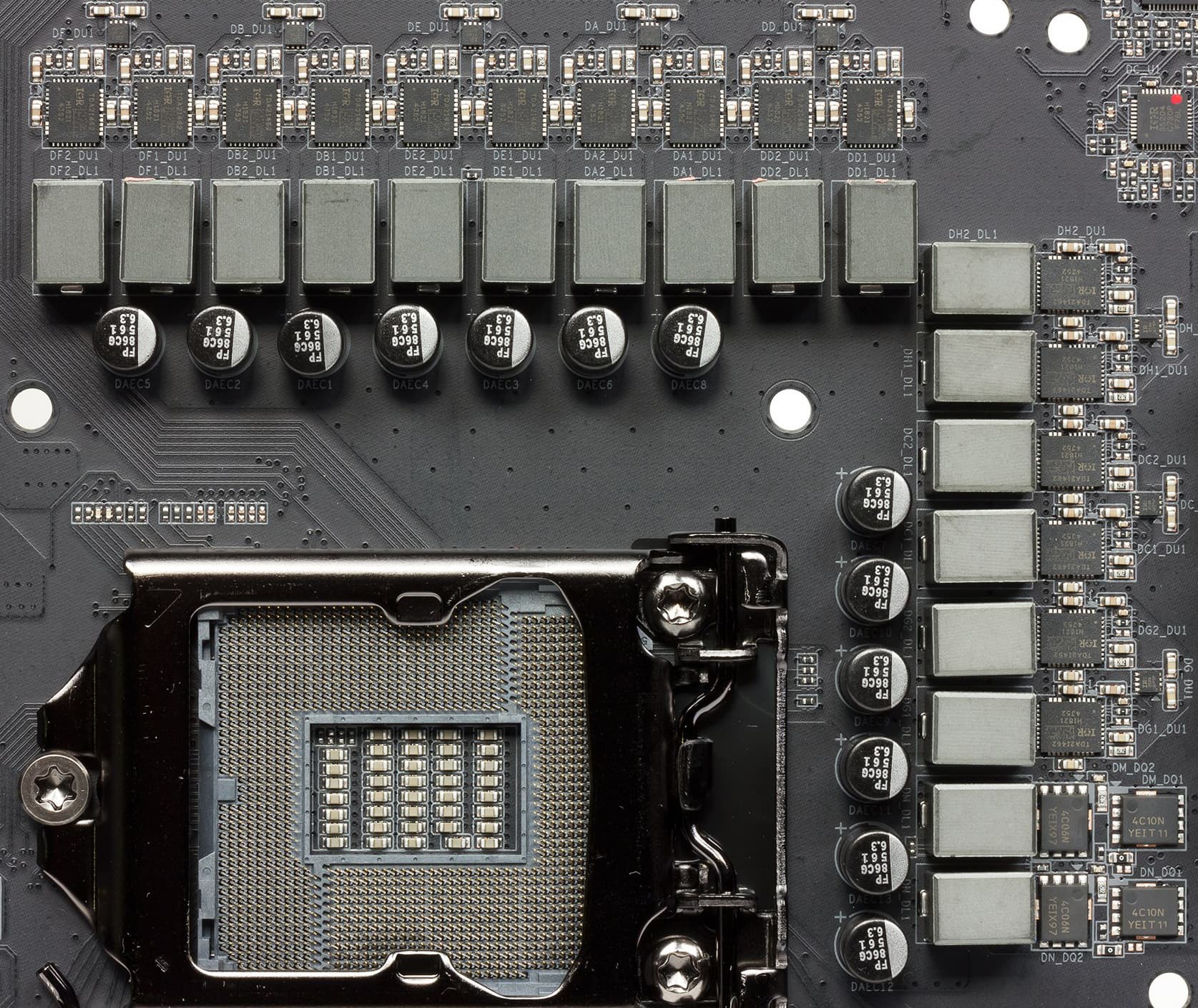

Система питания очень внушительная! По сути оверклокеру в данной ситуации нужен лишь процессор, способный разгоняться до рекордных частот, не нагревшись при этом до стадии троттлинга, а все остальное сделает материнская плата с таким «вооружением». 16-канальное питание с PowlRstage MOSFET, которых 16 штук, каждый рассчитан на ток до 60 А, поэтому суммарный ток в силовой цепи может достигать 960 А.

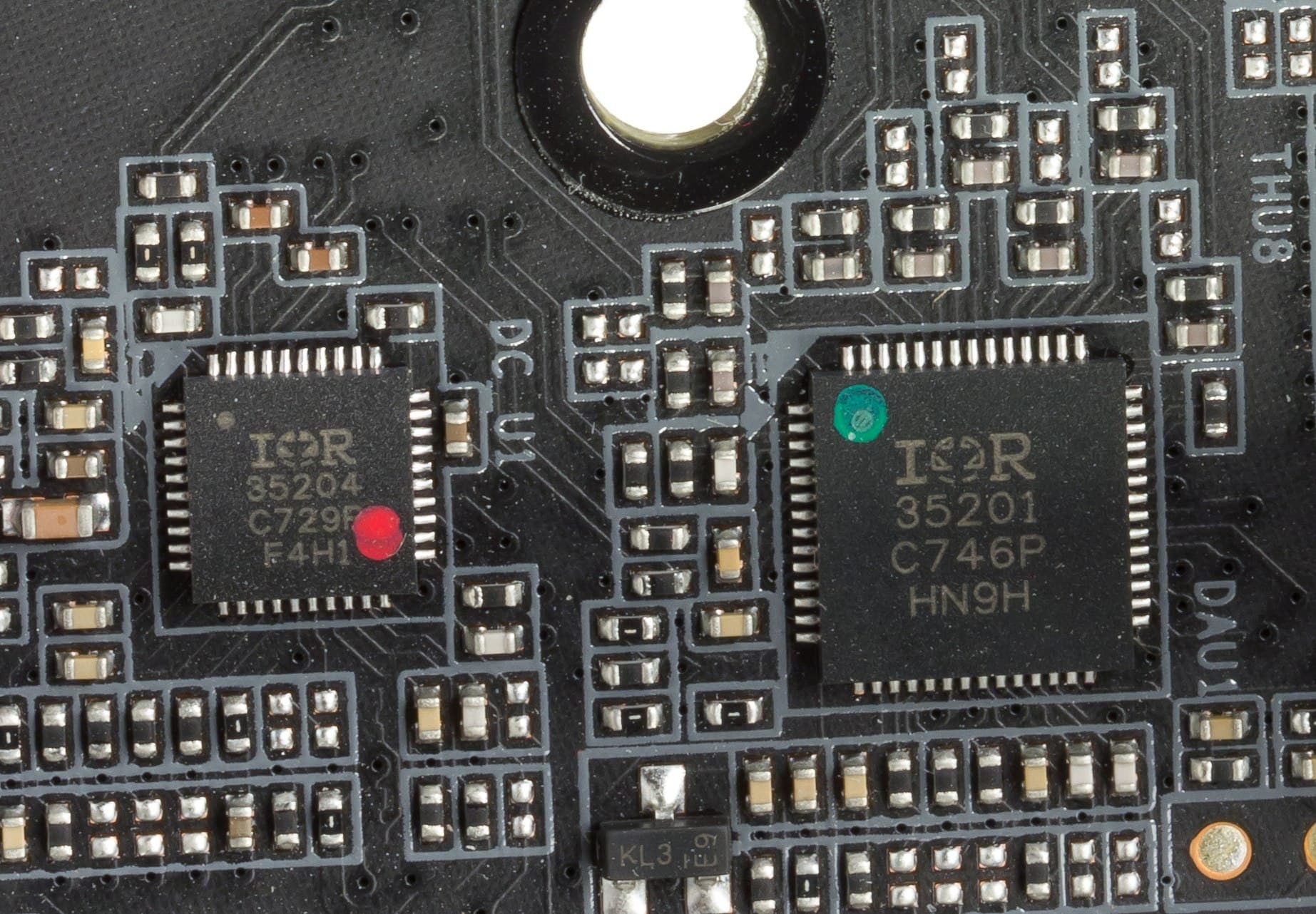

Управляет фазами цифровой контроллер IR35201 производства Infineon.

Однако он рассчитан только на 8 фаз, поэтому имеются удвоители IR3599.

Остальные два канала (всего в сумме 18 транзисторных сборок) — для напряжений VCCIO и VCCSA — управляются дополнительным контроллером IR35204. Питание же модулей памяти имеет 2-фазную схему.

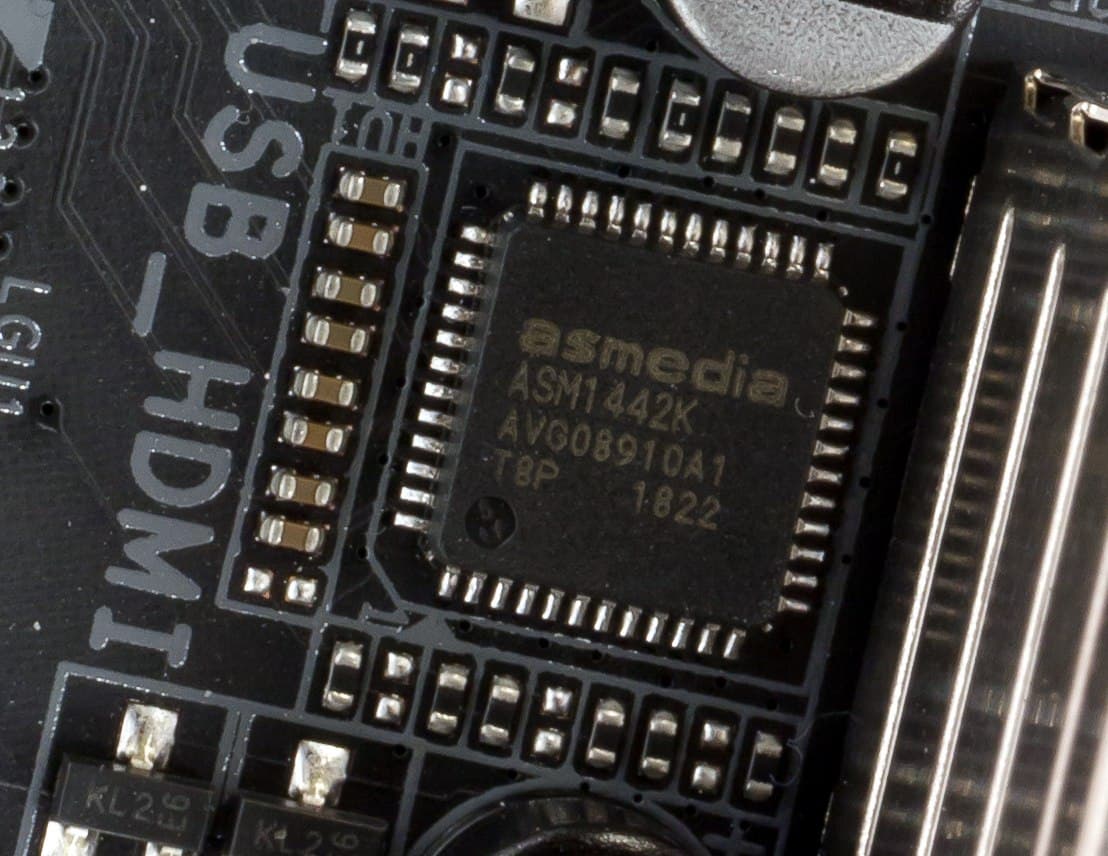

Процессор ASMedia ASM1442K нацелен на преобразование уровня видевыхода интегрированной графики Intel для поддержки стандарта передачи видеокартинки до 4К

Теперь про охлаждение.

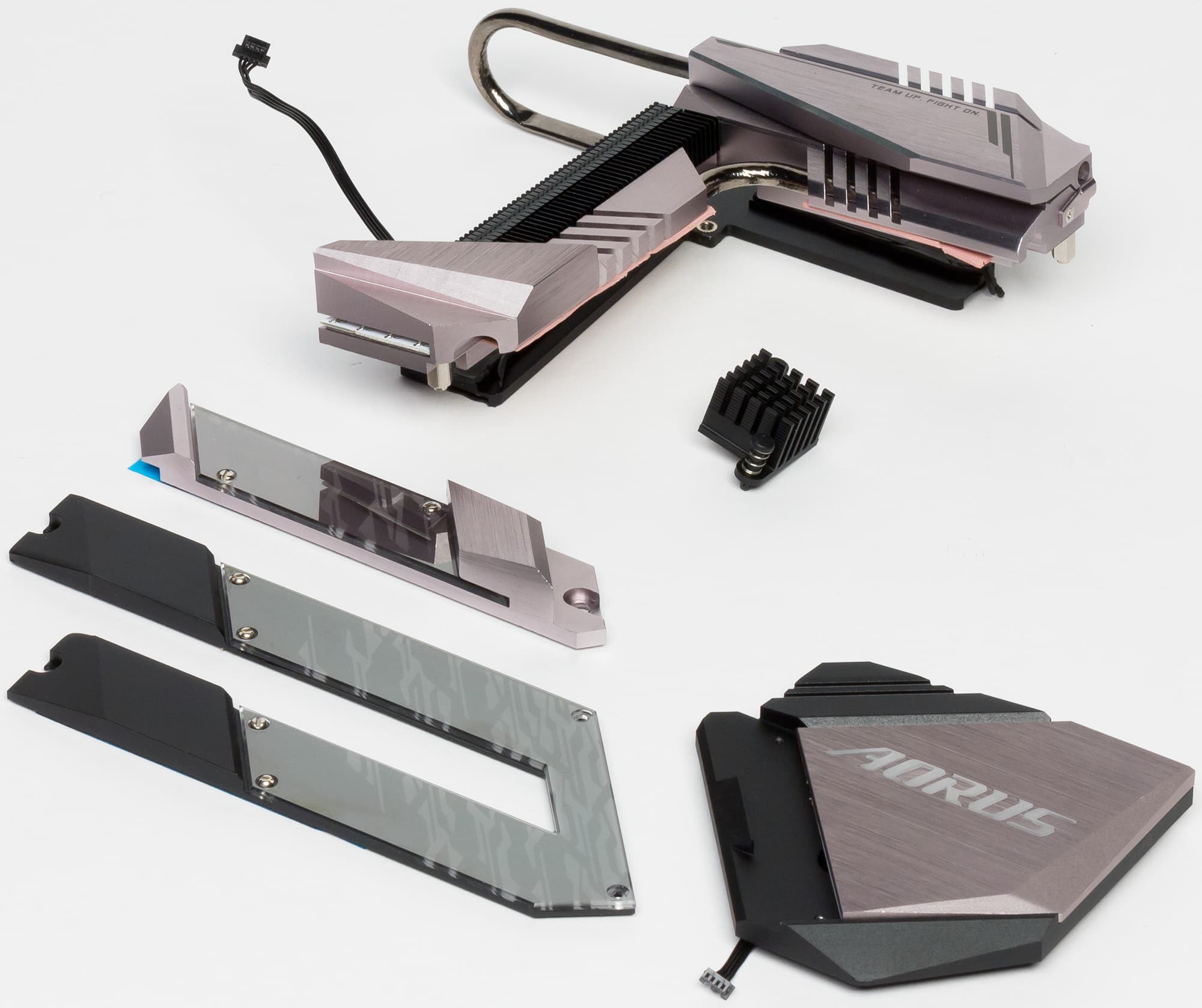

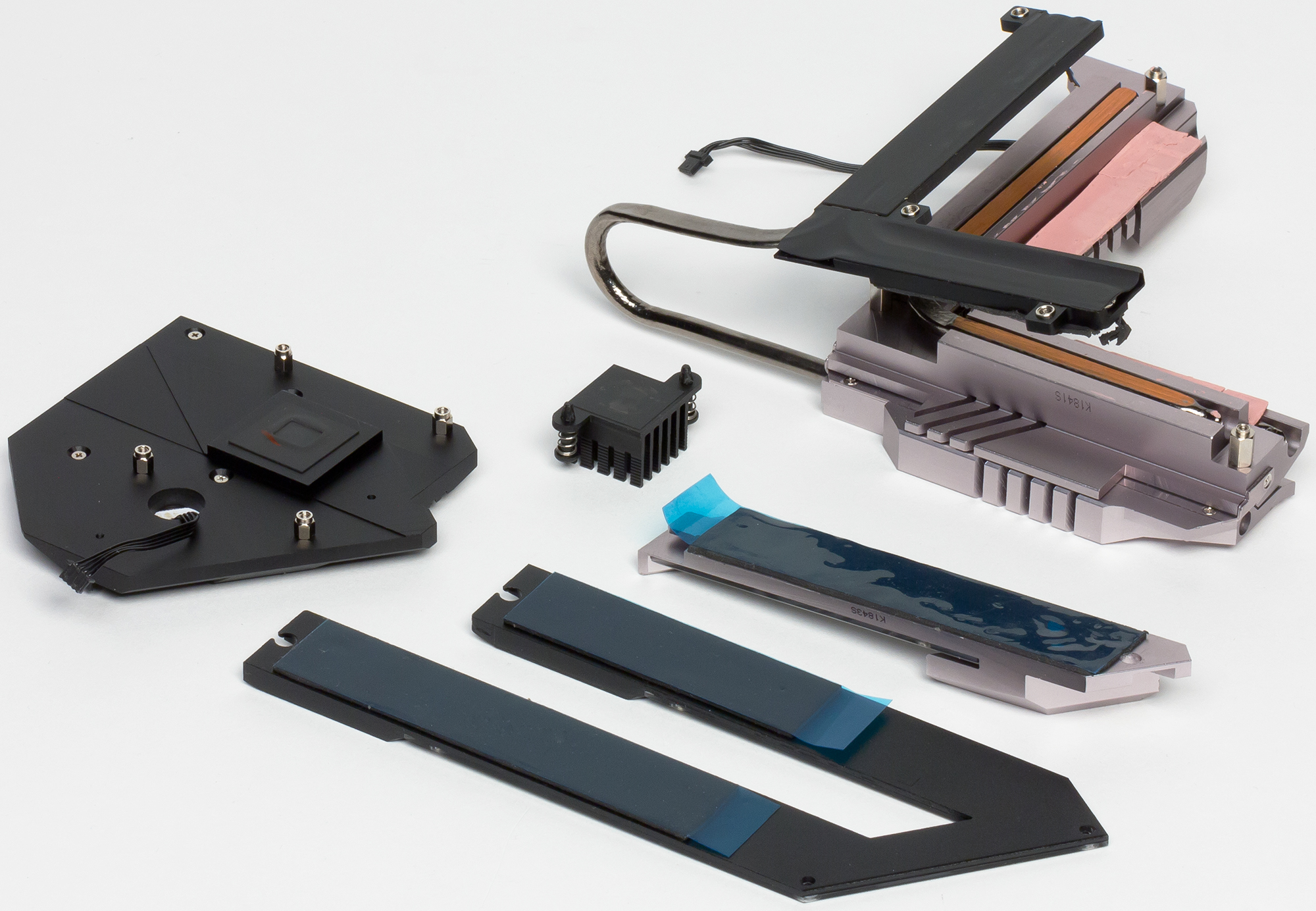

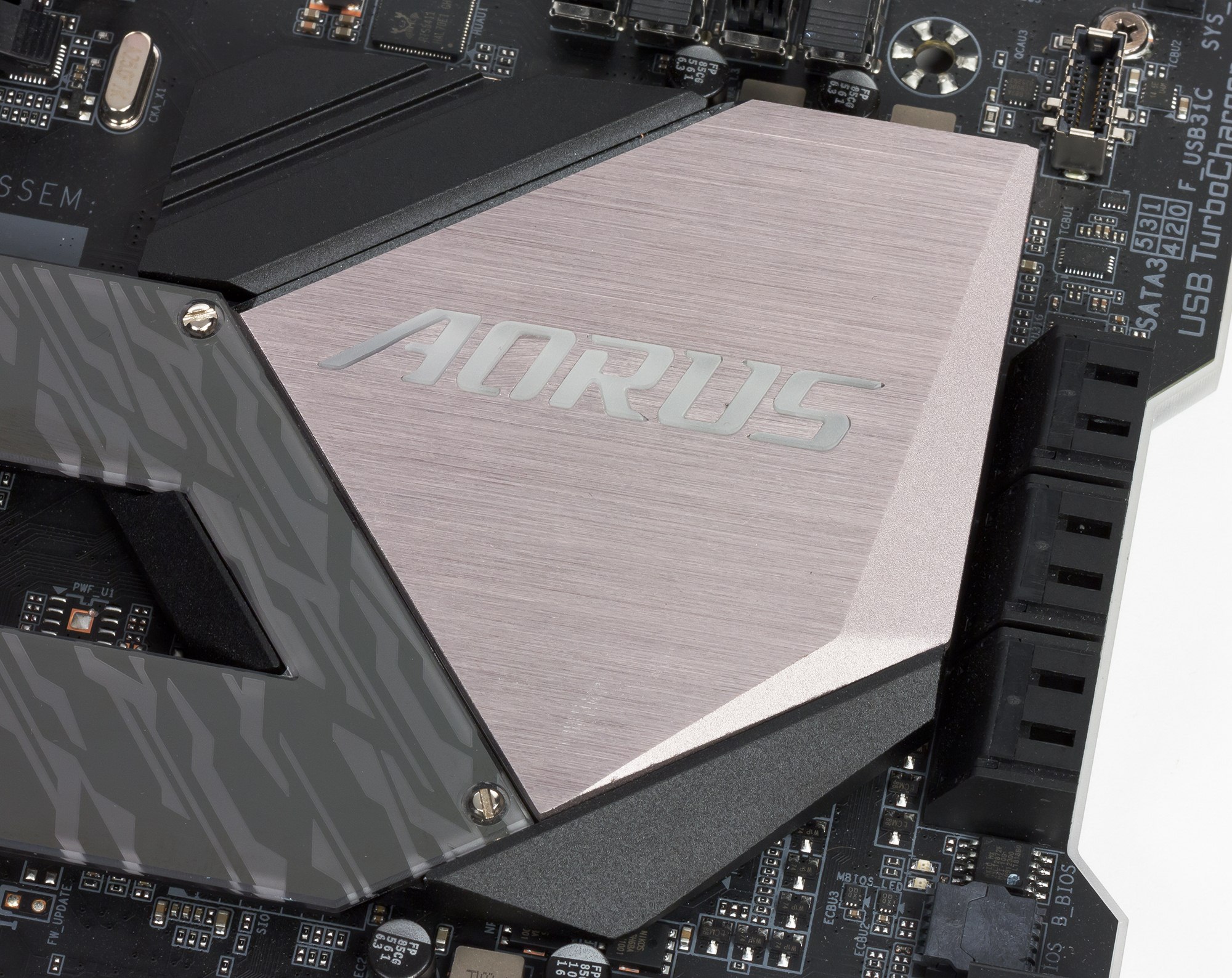

Система охлаждения состоит из пяти элементов: радиатора чипсета, сдвоенного радиатора для 2 нижних модулей М.2, радиатора верхнего модуля М.2, также сдвоенного под углом 90 градусов радиатора охлаждения VRM и маленького радиатора сетевого контроллера Aquantia.

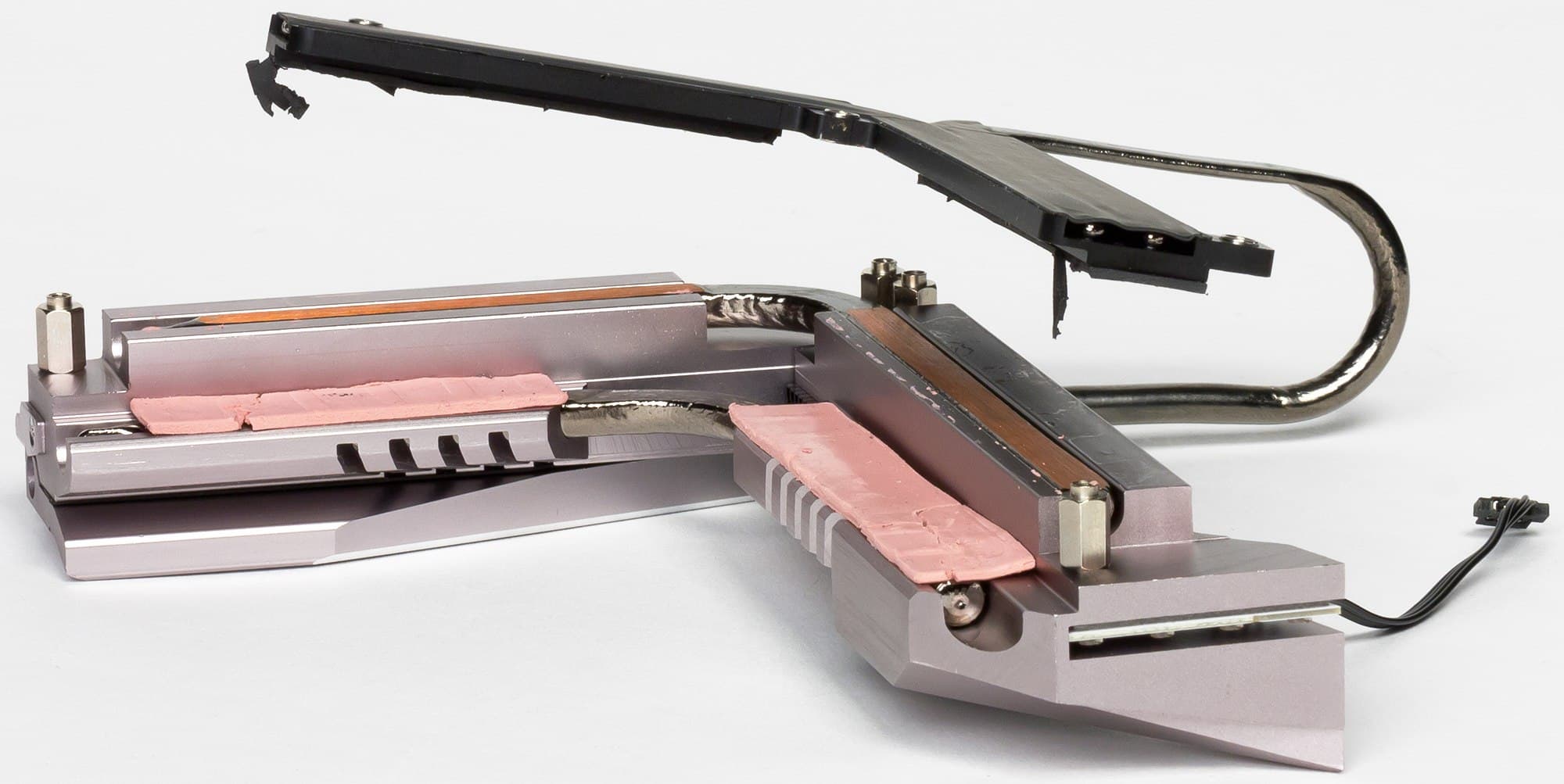

Две половинка радиатора для силовых преобразователей соединены тепловой трубкой, а также используется очень хрупкий термоинтерфейс, который легко крошится (вероятно после многократных сниманий радиаторов предыдущими тестерами он успел потерять эластичность и стал легко разрушаться). У системного чипсета приличного размера цельнометаллический радиатор, к которому прикручивается сдвоенный радиатор для двух М.2. слотов.

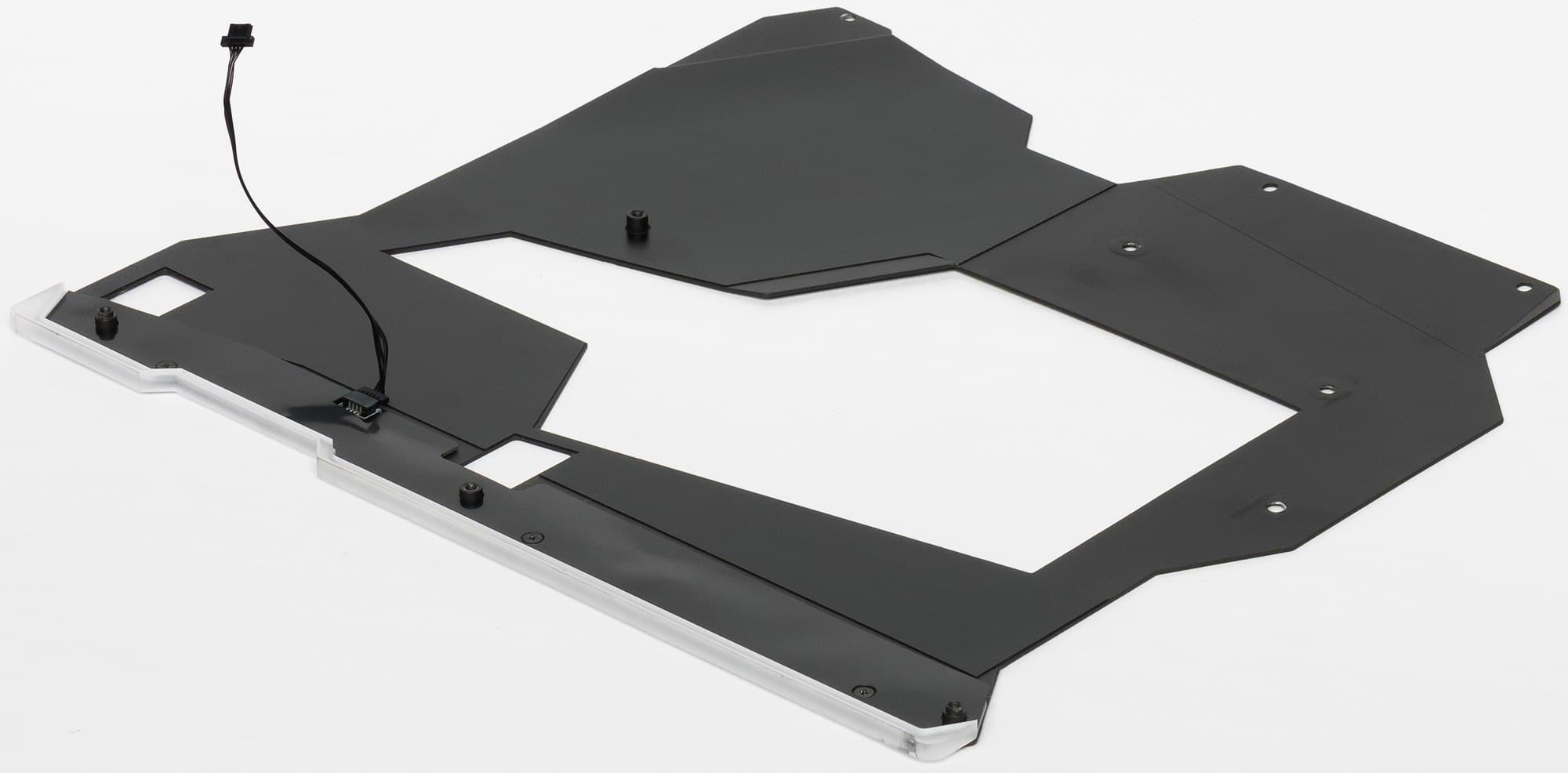

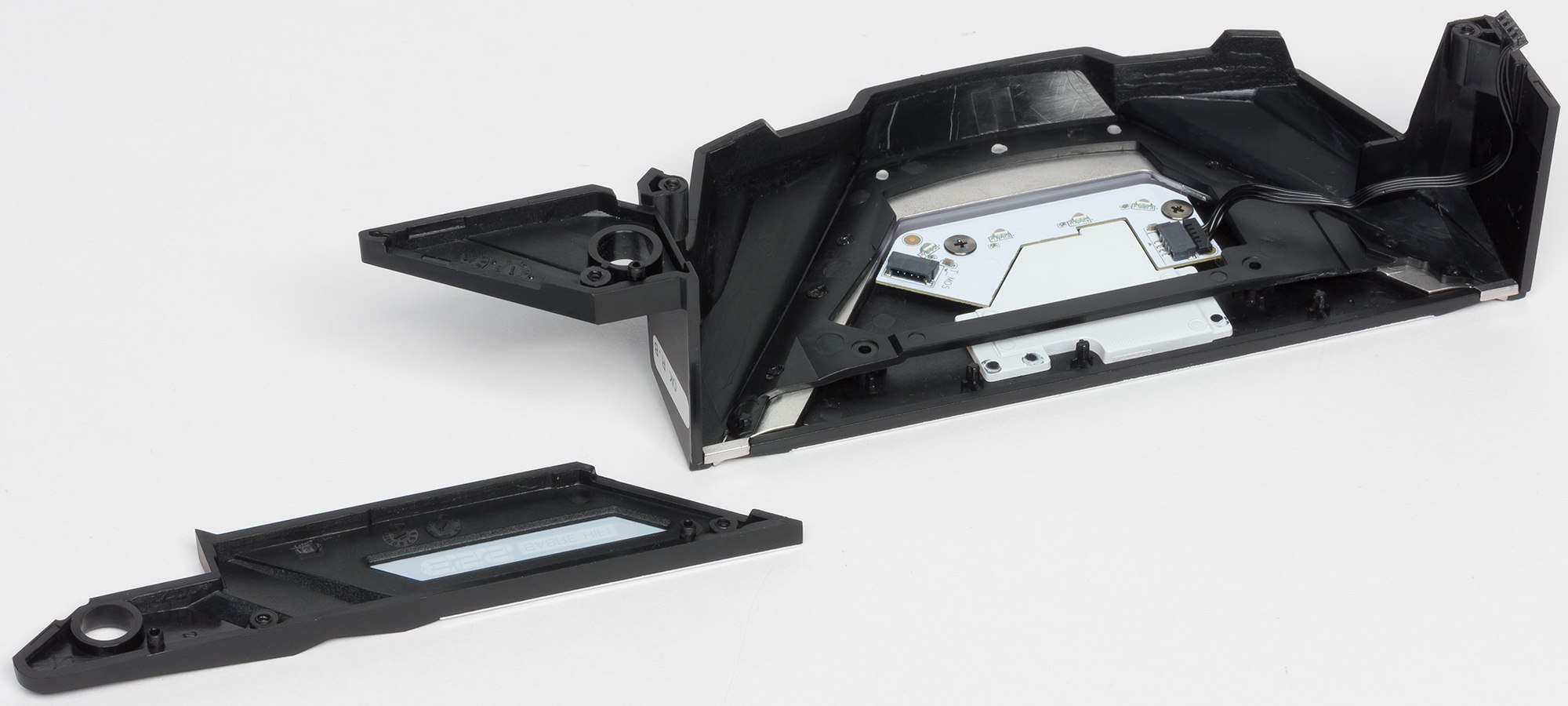

Также имеются пластиковые кожухи, призванные лишь нести декоративные функции с подсветками.

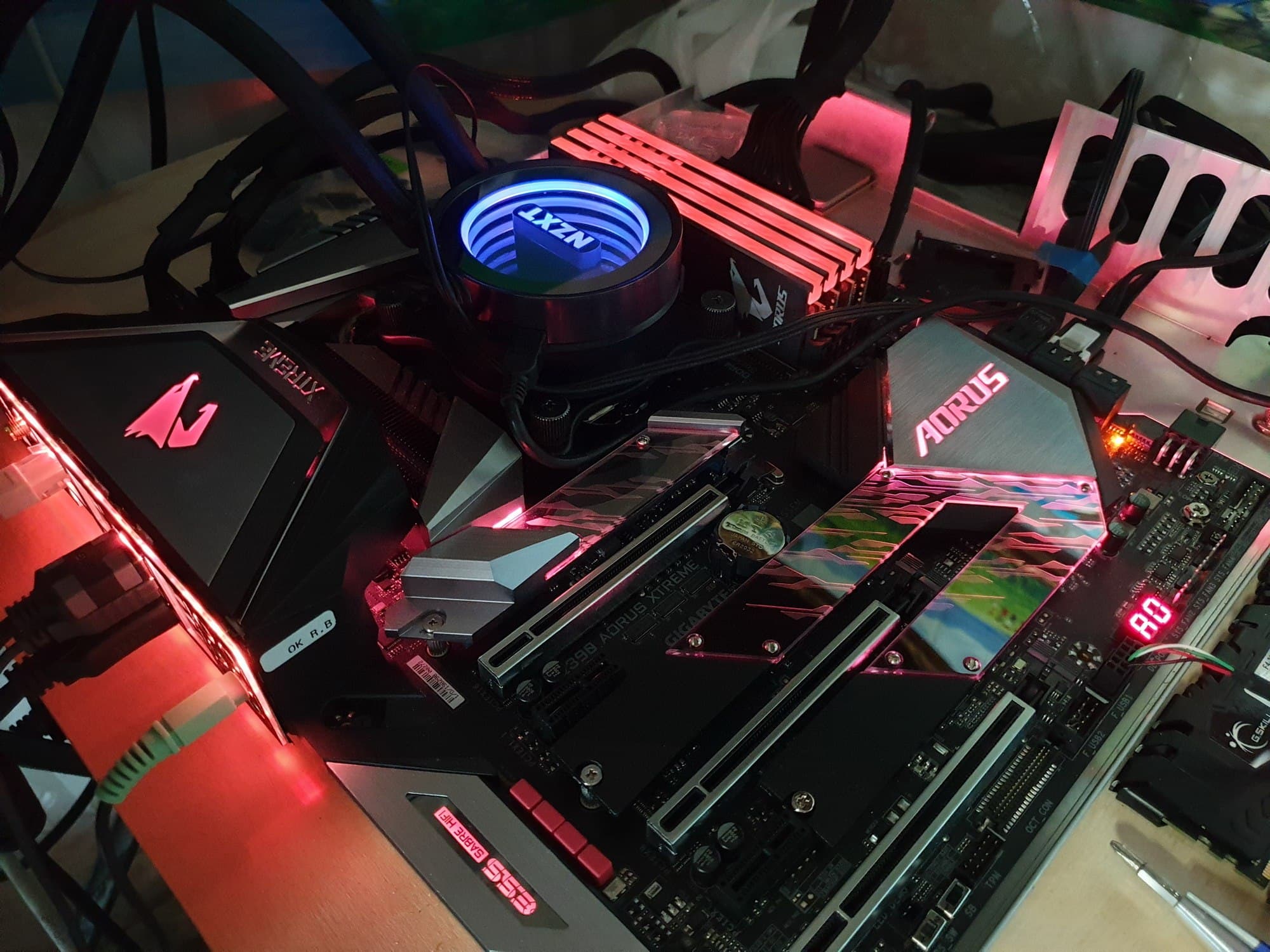

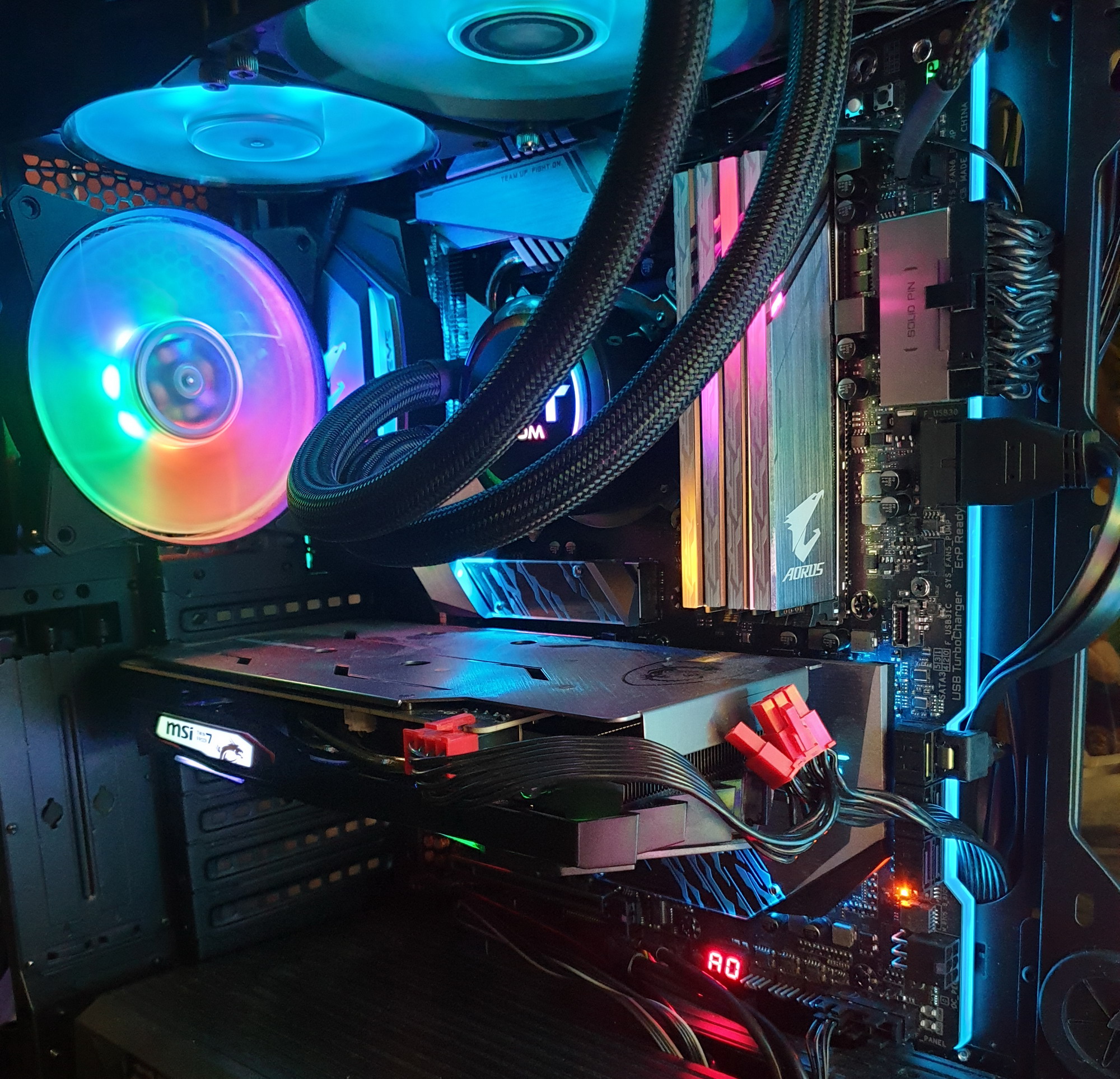

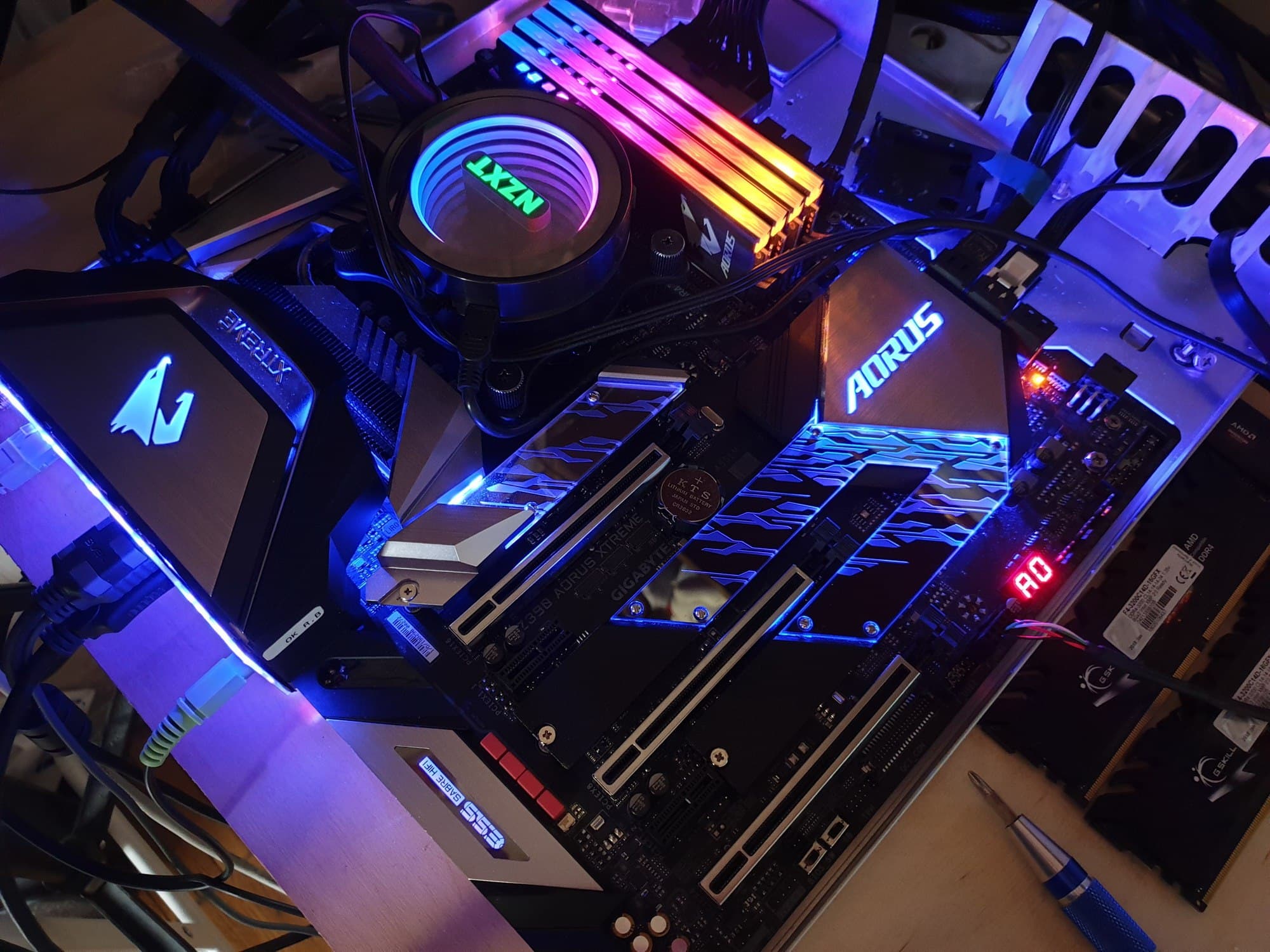

Подсветка

Второй по счету ролик в статье уже продемонстрировал это очень красочное решение. Топовые решения (будь то видеокарта, материнская плата или даже модули памяти) все чаще оснащаются красивыми модулями подсветки, положительно влияющими на эстетическое восприятие. Моддинг — это нормально, это красиво, подчас просто стильно, если все подобрано со вкусом. Сейчас практически редко встречаются современные корпуса без прозрачной боковой крышки (или окна в ней). У данной платы недостатка в светодиодах точно нет: кроме кожуха над портами ввода-вывода на задней панели эффектно подсвечены области аудиотракта, правая задняя сторона у самого края, сама задняя панель с разъемами.

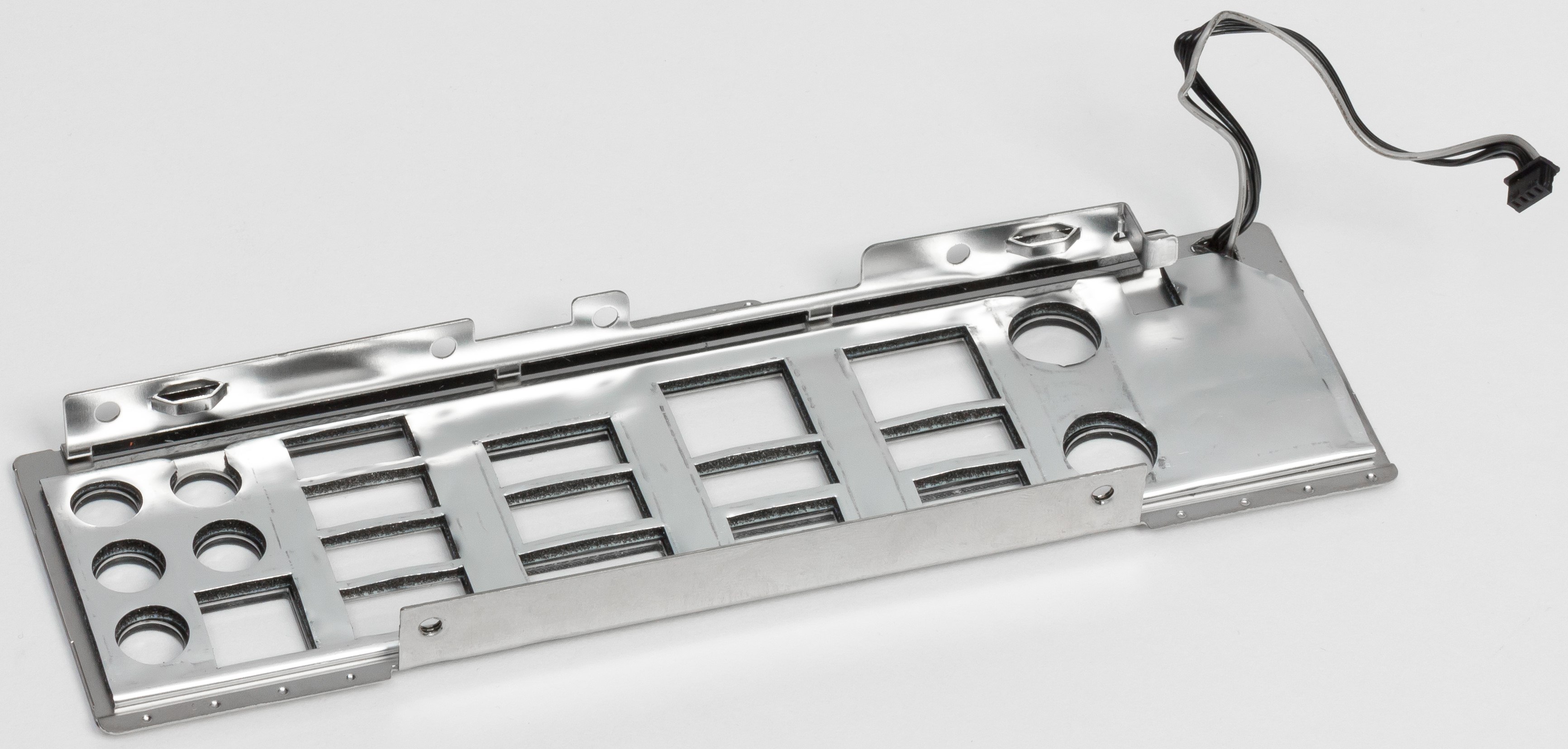

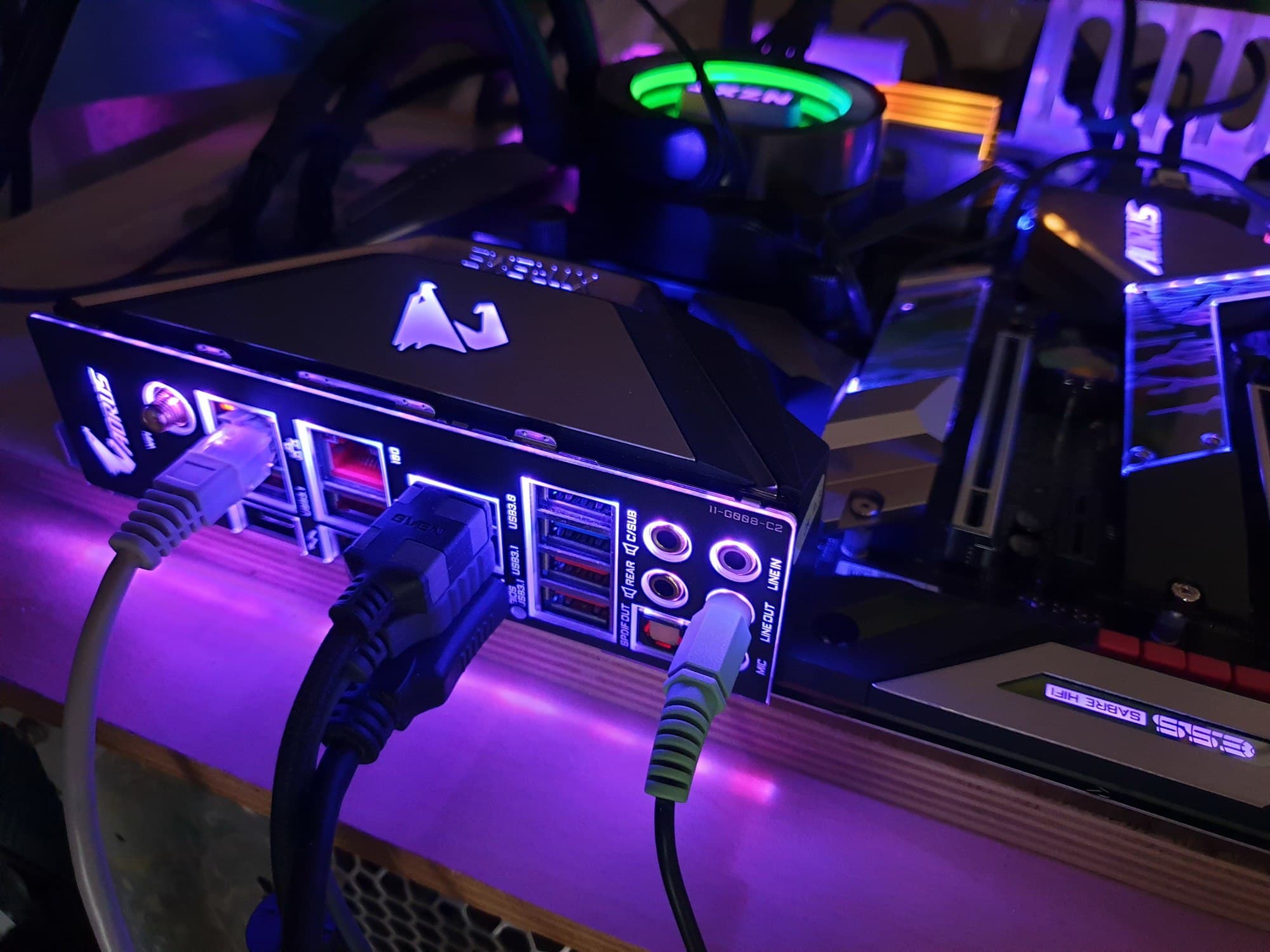

Заглушка задней панели с портами также имеет свою подсветку

Еще раз отметим, что кроме подсветки поддерживается подключение светодиодных RGB-лент к 4 разъемам на самой материнской плате и еще до 8 лент/элементов к Fan Commander. Управление всем этим комплексом осуществляется через утилиту RGB Fusion, которую (среди прочих) мы рассмотрим в следующем разделе. Надо сказать, что ряд производителей моддинговых корпусов с уже вмонтированной подсветкой «сертифицируют» поддержку программ ведущих производителей материнских плат, включая Gigabyte.

Программное обеспечение под Windows

Все программное обеспечение можно скачать с сайта производителя gigabyte.com. Основная программа — так сказать, менеджер всего «софта» — это Aorus App Center. Ее и следует установить первой.

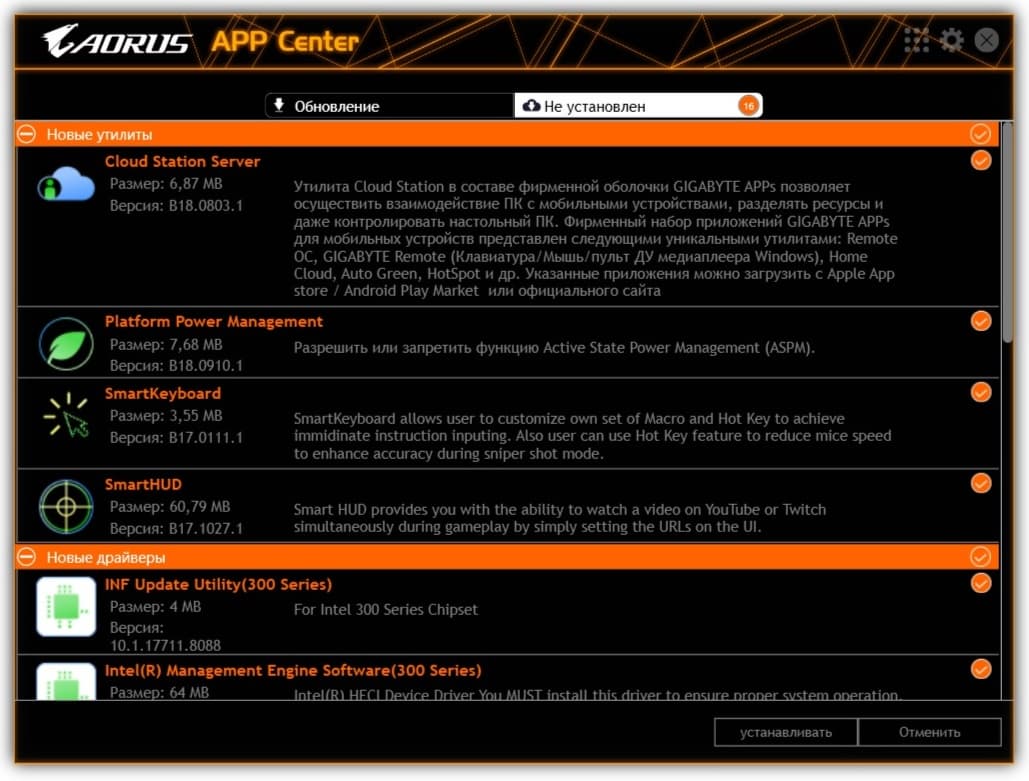

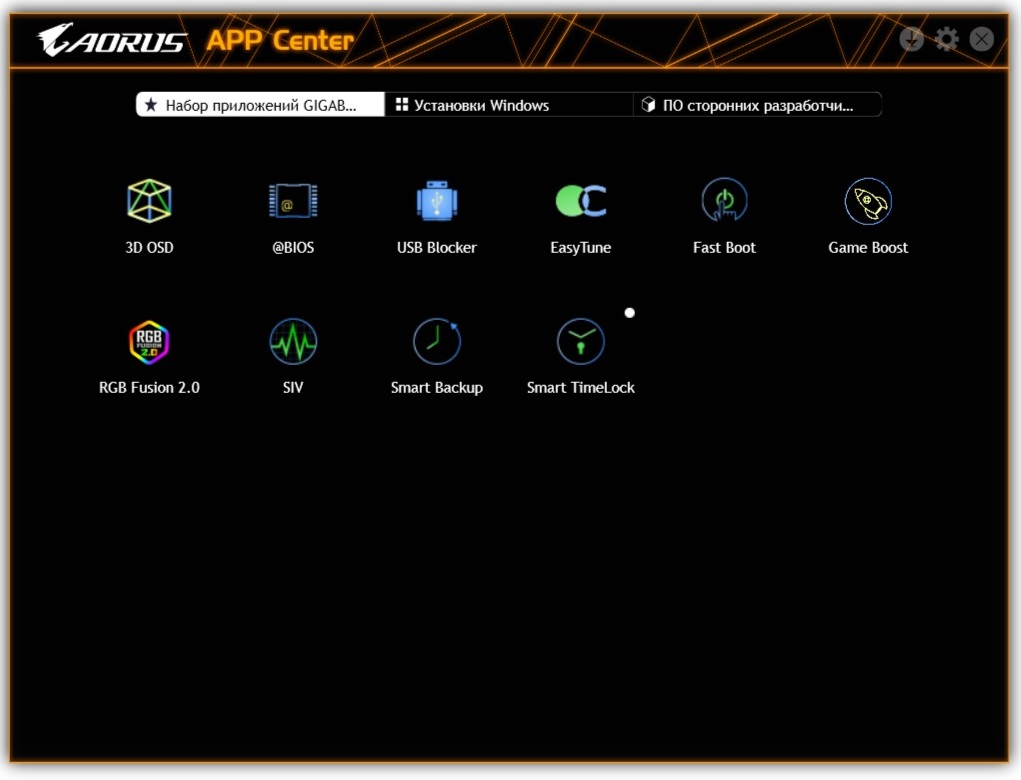

App Center помогает загрузить все остальные нужные (и не совсем нужные) утилиты. Большинство из них запускается только из App Center. Эта же программа следит и за обновлениями установленного фирменного ПО от Gigabyte, а также за актуальностью прошивки BIOS.

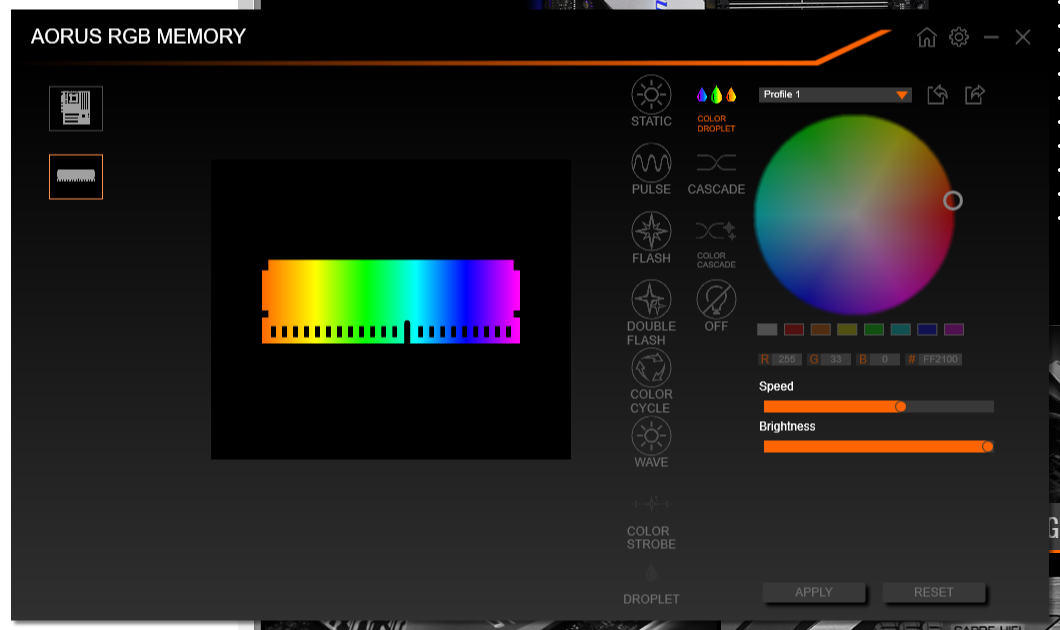

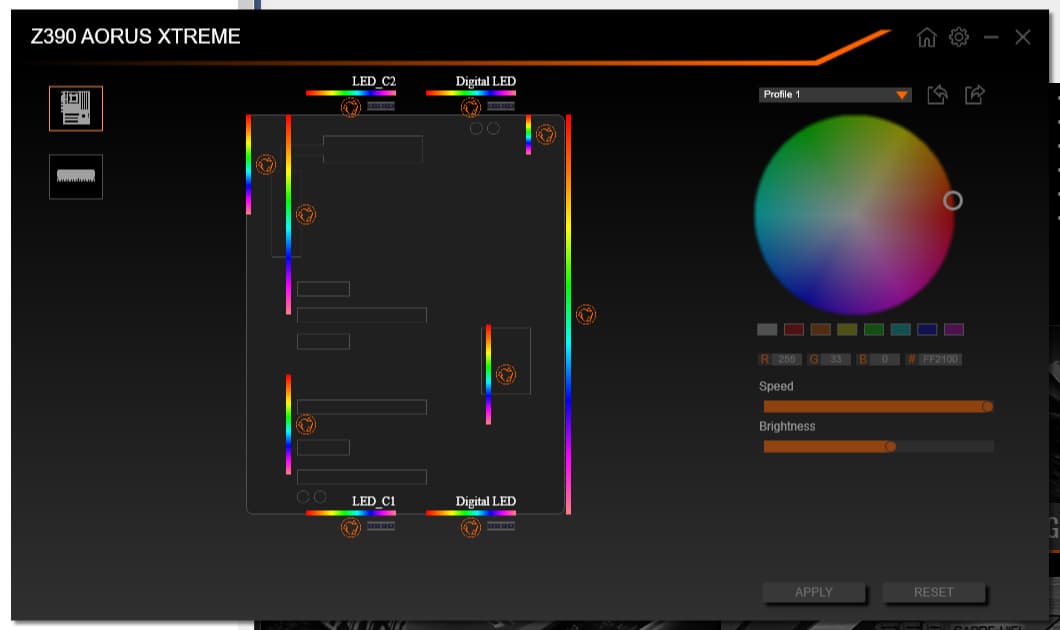

Начнем с самой «красивой» программы: RGB Fusion 2.0, настраивающей работу режимов подсветки.

Утилита умеет распознавать все фирменные элементы Gigabyte, оснащенные подсветкой, включая модули памяти. Поэтому в нашем случае (а мы использовали RGB RAM Gigabyte) слева появилось два «обслуживаемых» элемента: материнская плата и модули памяти.

У разъемов для адресуемых RGB-лент — самый богатый выбор режимов подсветки (у разъемов для обычных RGB-лент выбор режимов намного проще). Вот еще один видеоролик, демонстрирующий уже другой режим подсветки.

Можно задавать подсветку как для отдельных элементов, так и для всей группы в целом, а также записывать выбранные алгоритмы подсветки в профили, чтобы потом легко переключаться между ними.

Далее — простенькая программа AutoGreen. По сути, это задание конфигурации системы питания Windows с единой более наглядной и удобной панели.

Еще имеется утилита 3D OSD, которая явно может понравиться геймерам. Она позволяет в режиме OSD (OnScreen Display), поверх экрана любого приложения, отображать параметры работы компьютера — например, во время игры или тестов.

В набор фирменного ПО входят также утилиты: Smart Backup для резервного копирования как целого раздела диска, так и отдельных файлов. В принципе очень полезная вещь.

Smart Timelock. Эта программа — контролер вашего пребывания за ПК, которая будет напоминать вам о времени проведенном за ПК в течение дня.

и Fast Boot. Утилита включает режим быстрой загрузки (когда после рестарта ПК не происходит полный опрос параметров «железа», и сразу загружается система с ранее установленными параметрами, но в таком случае войти в BIOS Setup кнопкой F2/Del уже не получится — для этого надо выбирать этот параметр в данной программе).

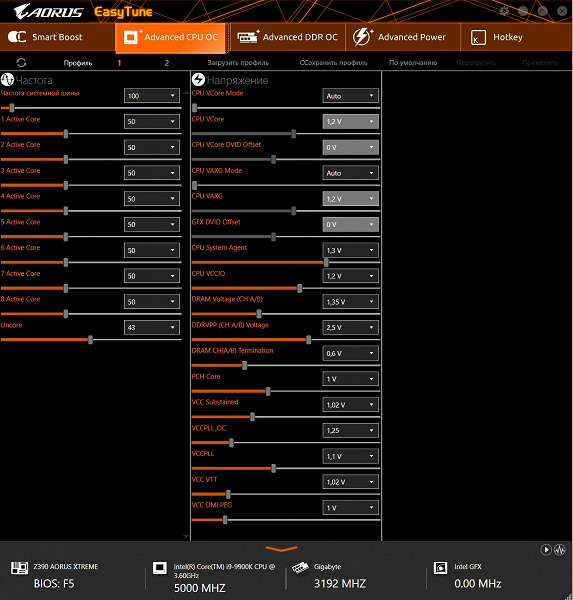

Далее идут две основные программы для настройки работы материнской платы, процессора, памяти и т. д.: EasyTune и System Information Viewer (SIV).

Частота работы графического ядра Intel — 0. Видимо так демонстрируется, что встроенная графика в данном случае не используется

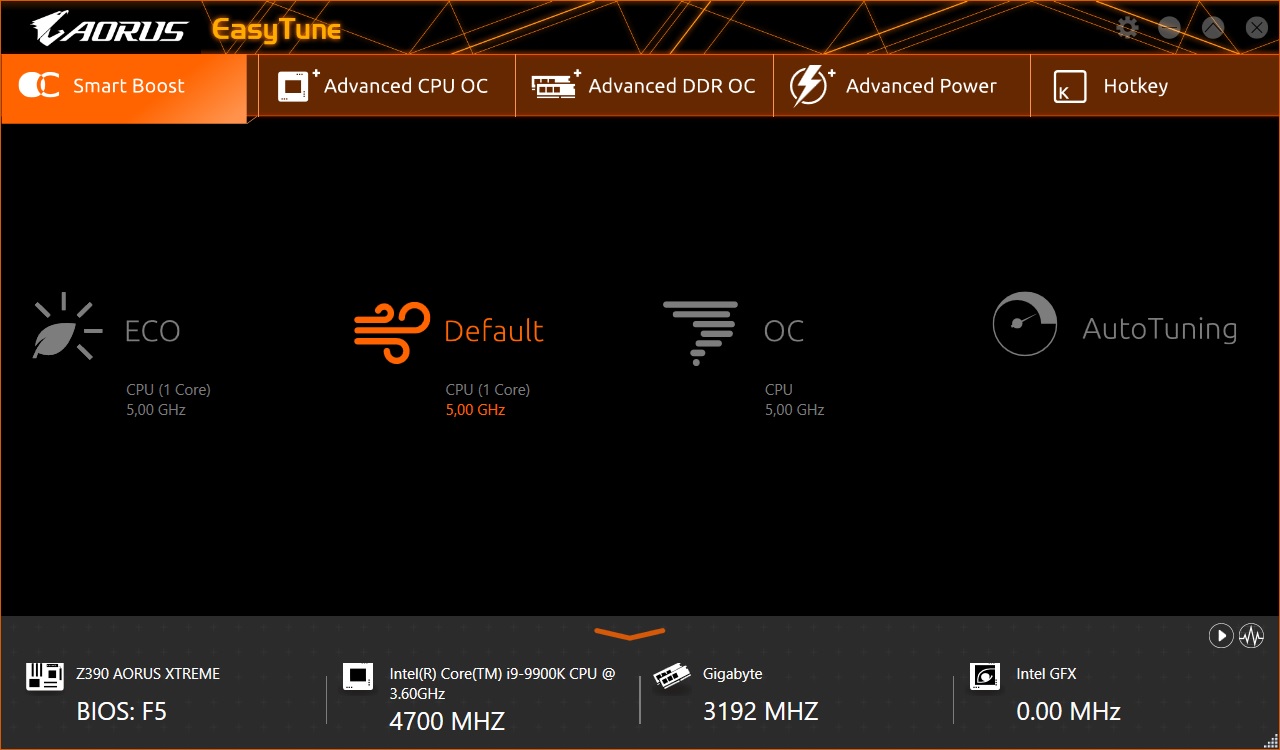

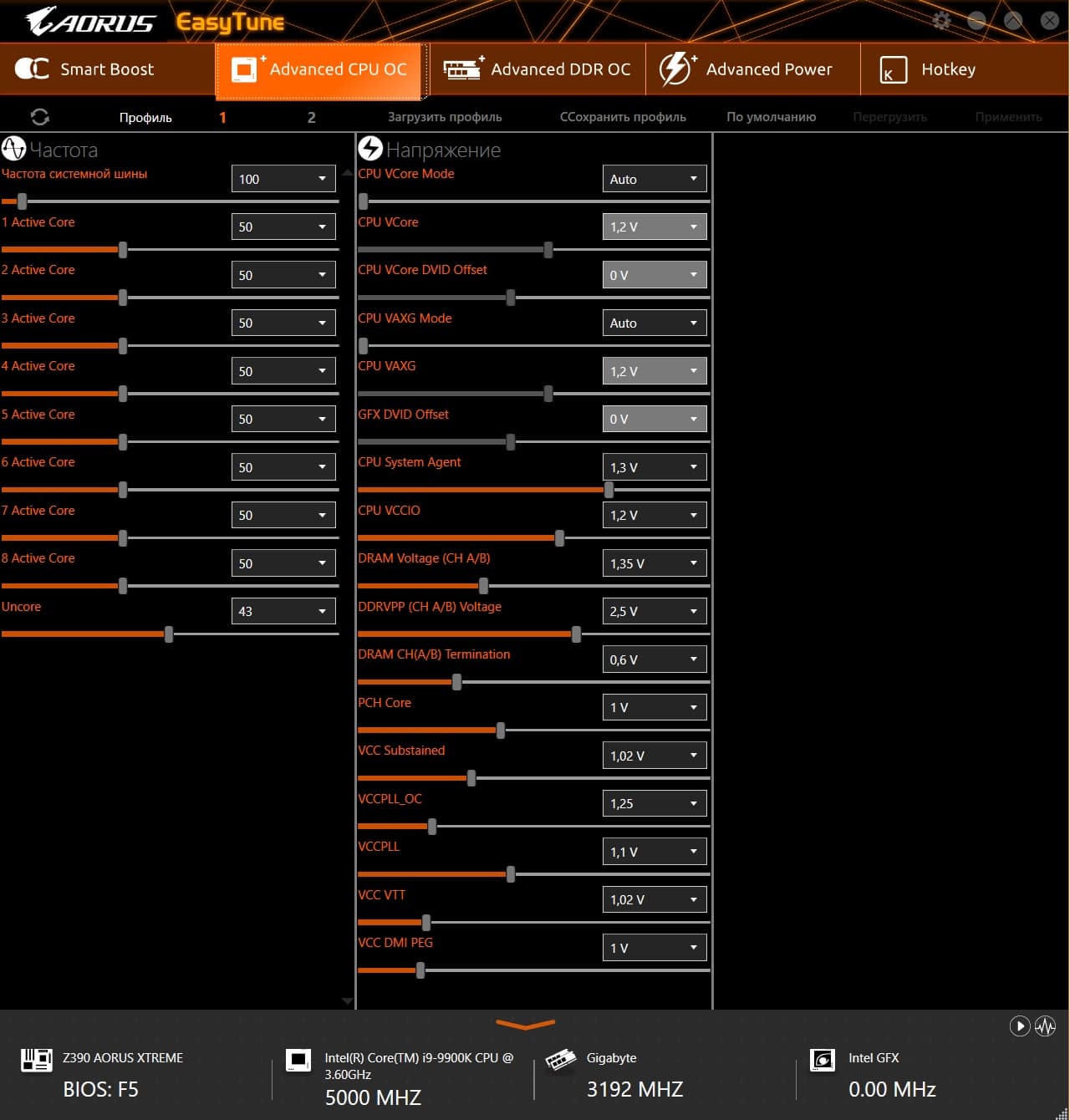

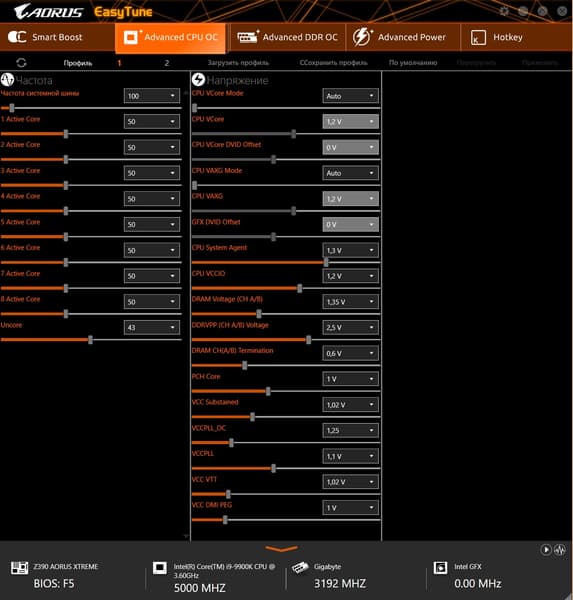

Стартовая вкладка EasyTune — это для тех, кому неохота влезать в тонкости разгона. Здесь можно просто выбрать режим, чтобы система сама выставила все частоты и напряжения. В процессорах Intel давно работает технология Turbo Boost, которая позволяет автоматически поднимать частоту работы ядер до заданного максимума в пределах теплопакета и температуры конкретной модели процессора. Практически все экземпляры Core i9-9900K при нормальном охлаждении в режиме по умолчанию «поднимаются» со штатной частоты 3,6 ГГц до 5 ГГц (но всего по 1-2 ядрам). Подчеркну особо, что материнская плата определяет наличие дополнительного питания (второй 8-контактный 12В разъем от блока питания), и при его отсутствии 5 ГГц в автоматическом режиме Turbo Boost уже недостижимы (максимум — 4.7 ГГц).

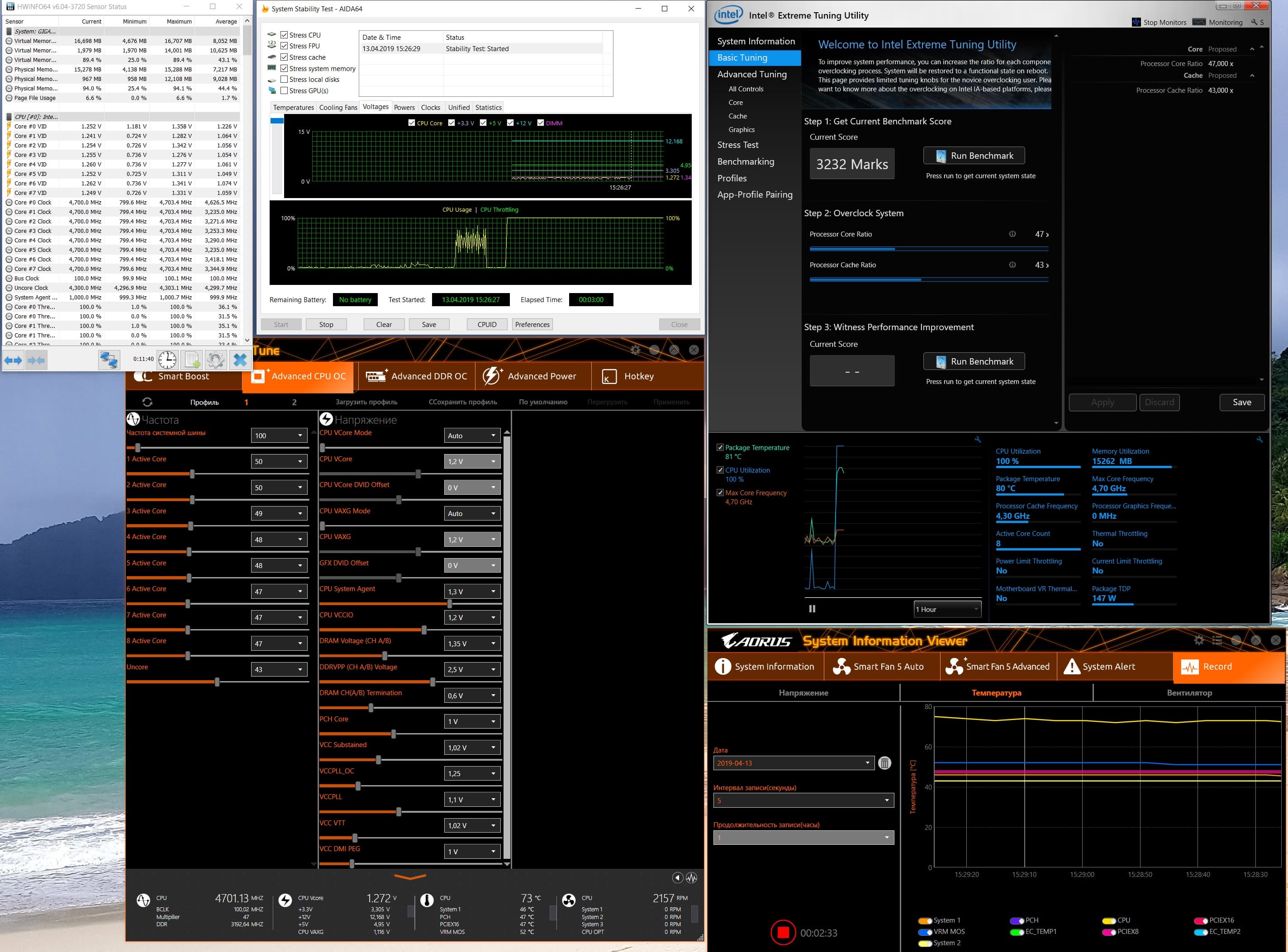

Чем же режим Default отличается от ОС, там ведь тоже 5 ГГц? — в первом случае заветная частота 5 ГГц выставлена всего на 1-2 ядрах, остальные имеют меньший множитель. Во втором случае автоматический разгон старается выставить 5 ГГц на большинстве ядер. А в режиме «Эко» только одно ядро получает 5 ГГц, остальные не выше 4 ГГц.

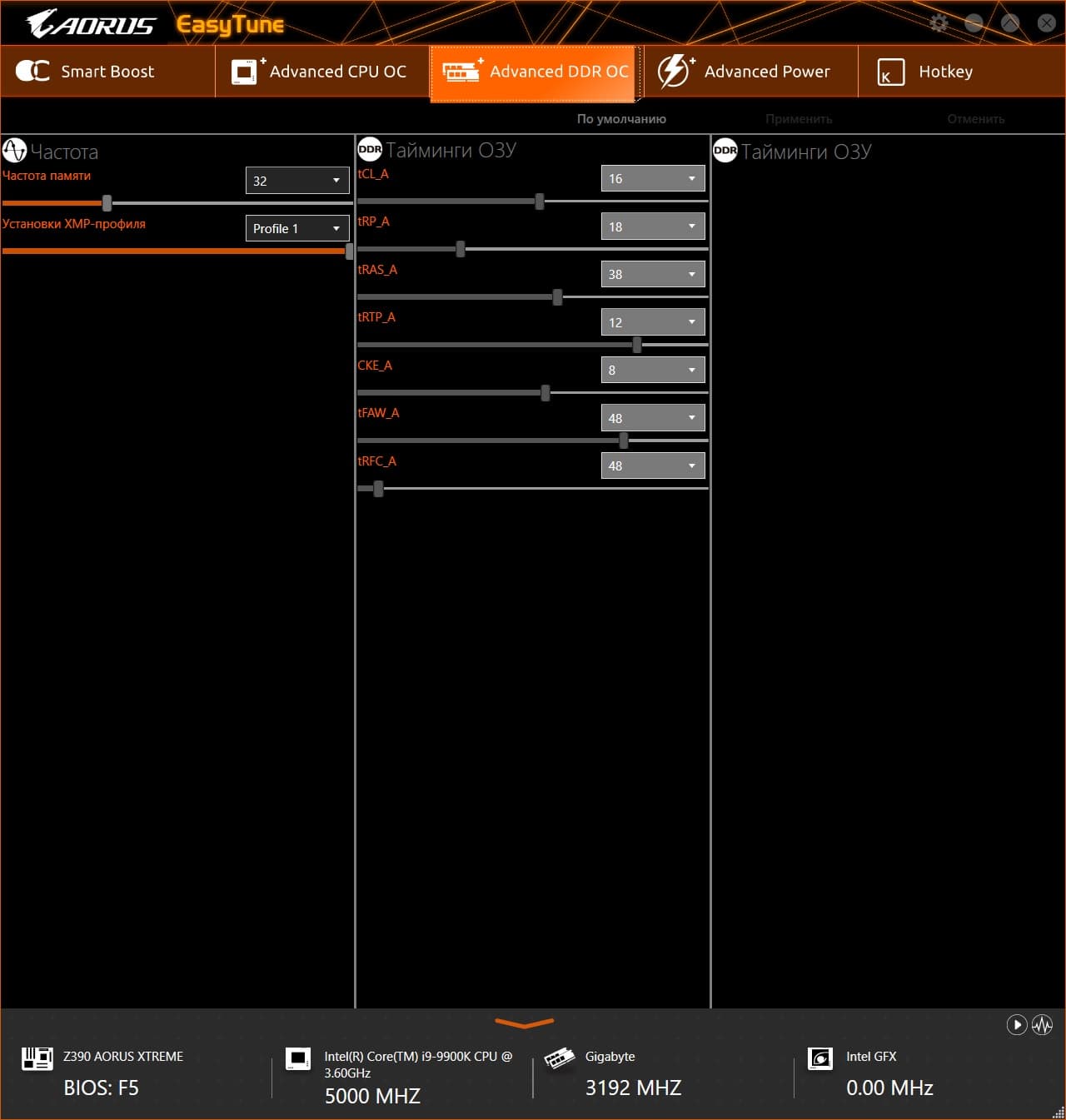

Память при активном профиле XMP имеет установки этого профиля, но при желании можно вручную «подкрутить» тайминги и прочие параметры, тогда справа появится информация о том, что было и что будет.

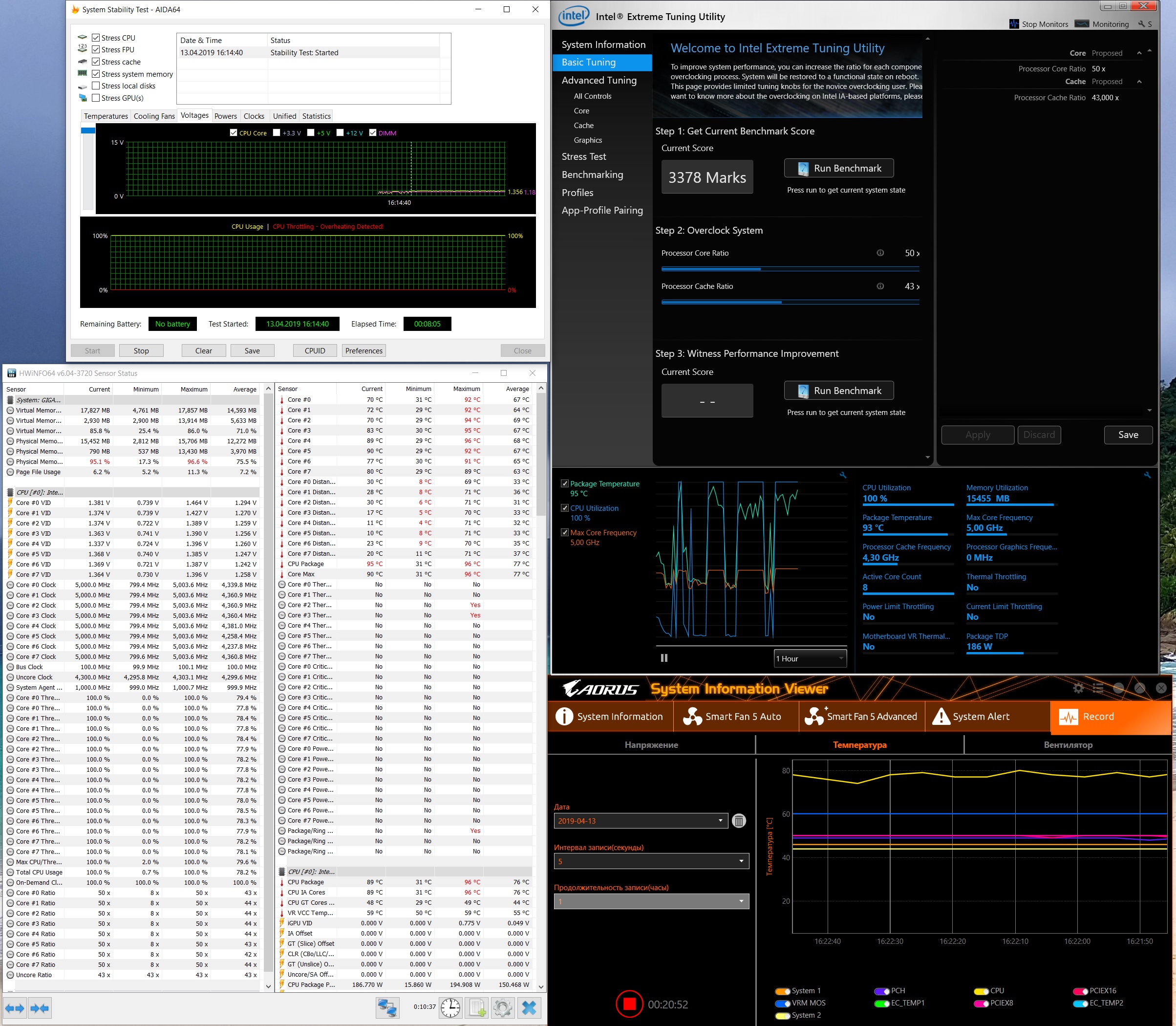

Программа может самостоятельно прогнать стандартные тесты и выявить максимум разгона при сохранении безопасных пределов по напряжениям.

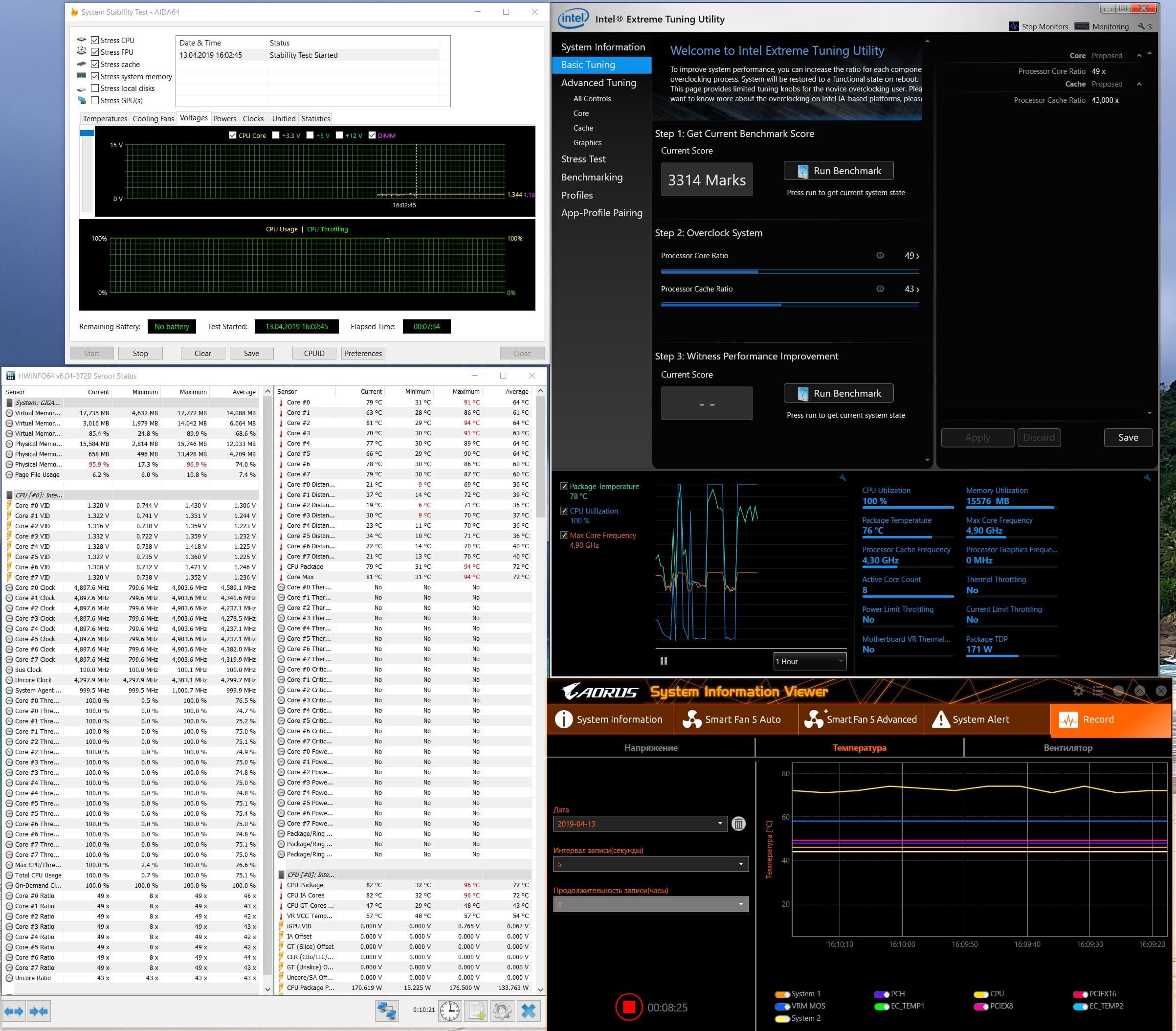

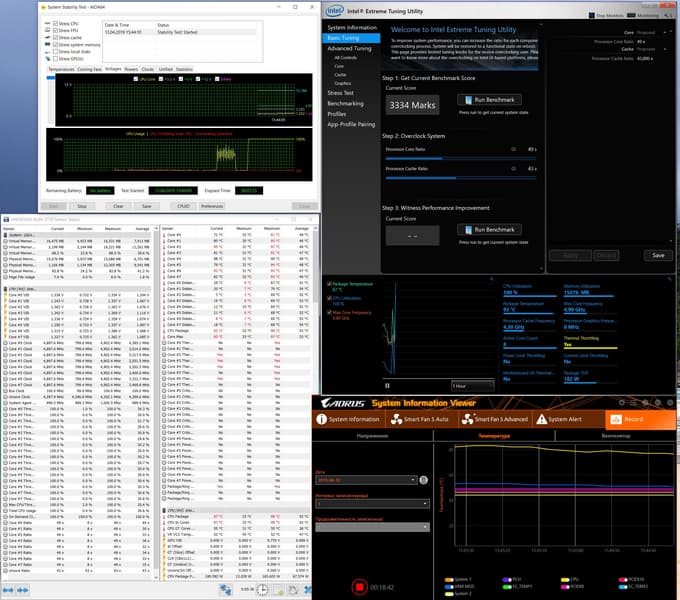

Стресс-тест длится минут 10, после чего обновляется конфигурация текущих настроек режима «ОС», которую можно записать в свой профиль для дальнейшего применения (после очистки CMOS, например). В нашем случае результатом стало выставление всех ядер на 5 ГГц (с множителем 50), но кэш остался с множителем 43. Более детально разгон будет изучен в следующем разделе.

Таким образом, с помощью EasyTune можно широко «внедряться» в конфигурацию частот и напряжений для получения более высокой производительности работы системы, а лезть в настройки UEFI/BIOS для этой цели не обязательно. Впрочем, в утилите представлены не все возможные настройки, так что для экстремального разгона этой программой не обойтись.

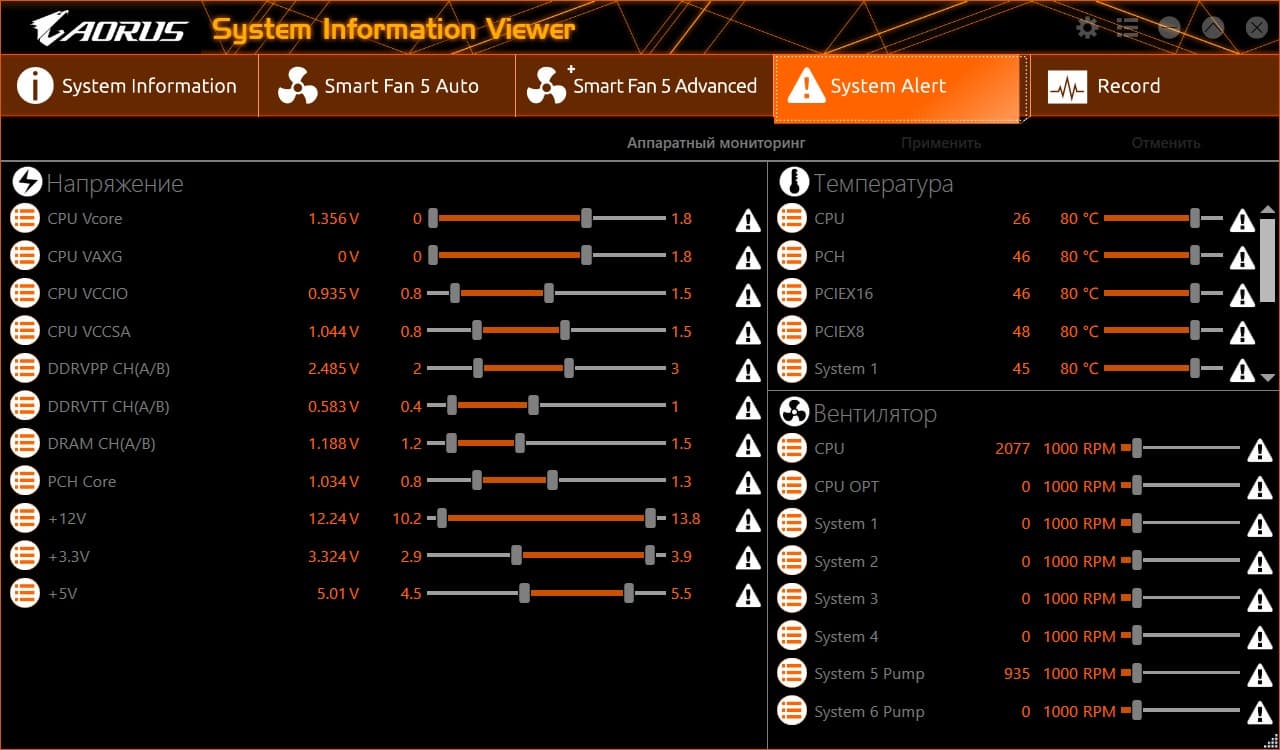

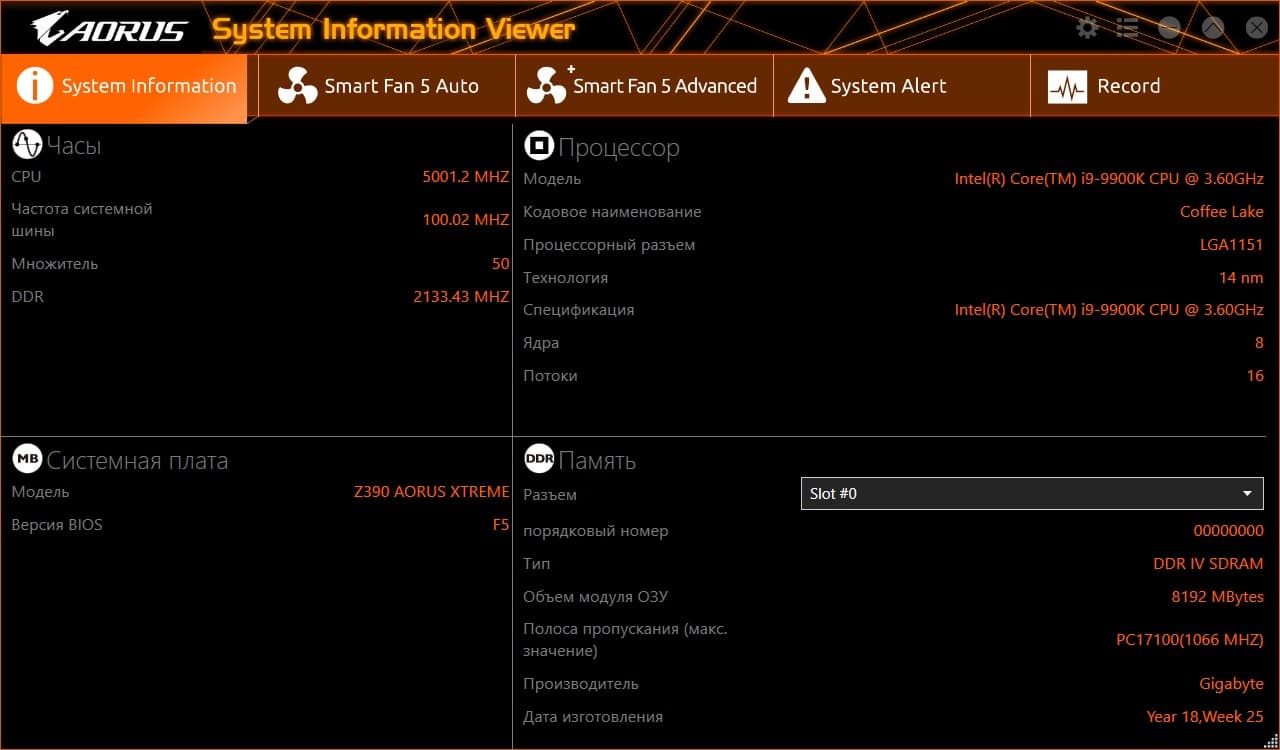

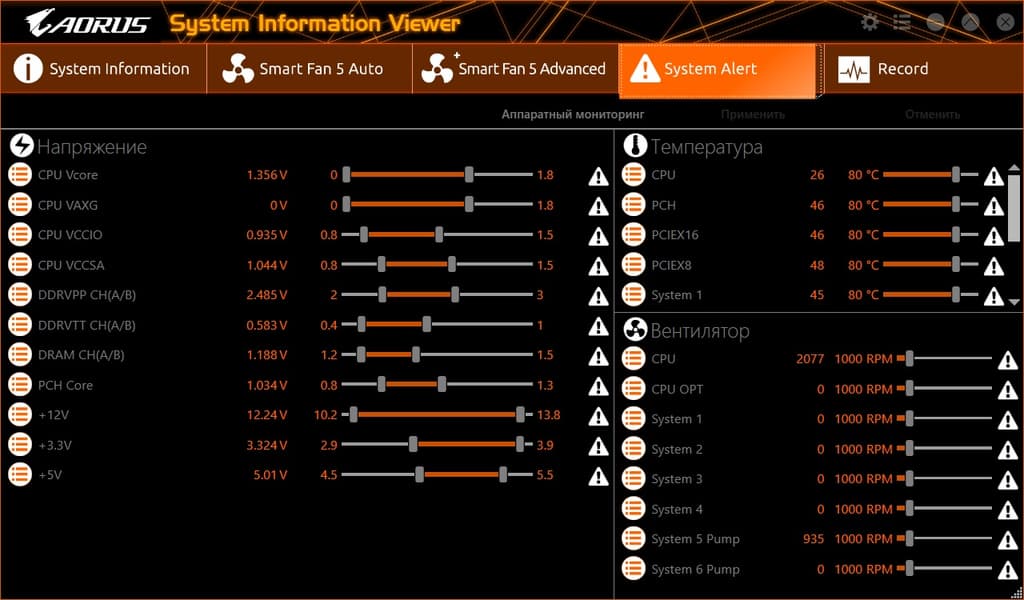

Следующая очень важная утилита — SIV.

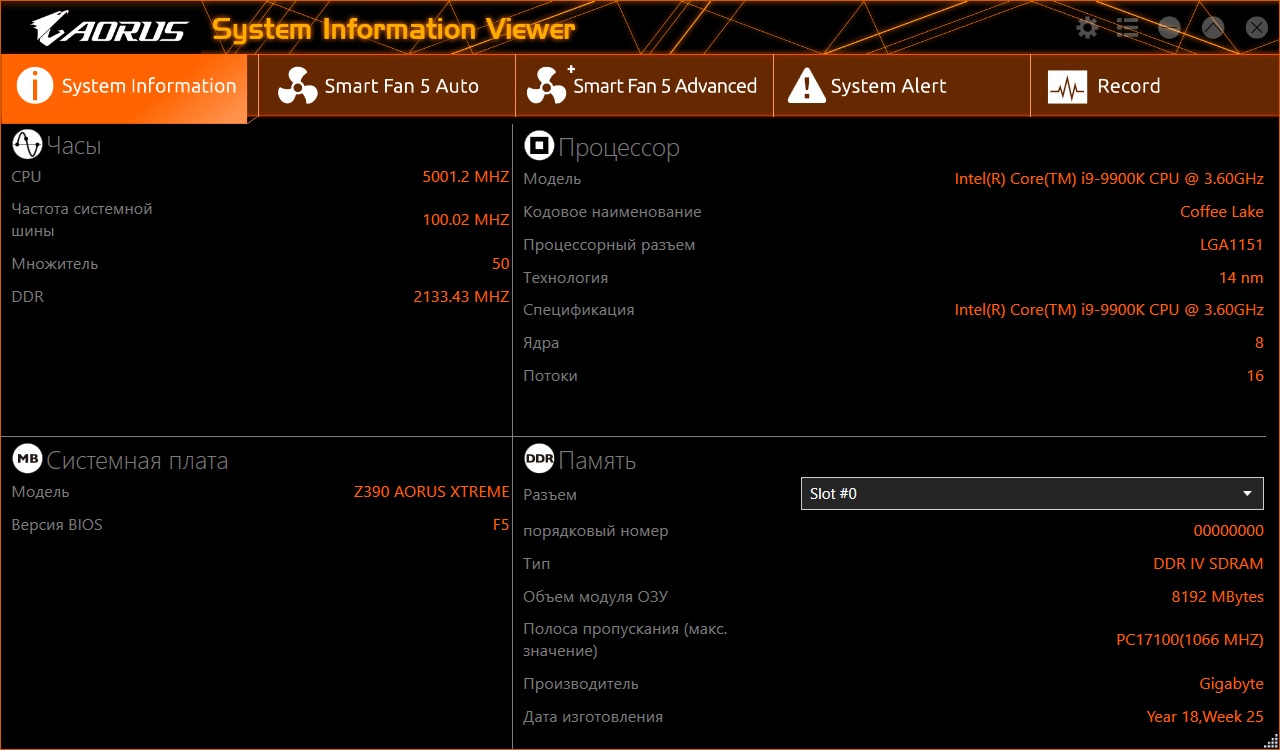

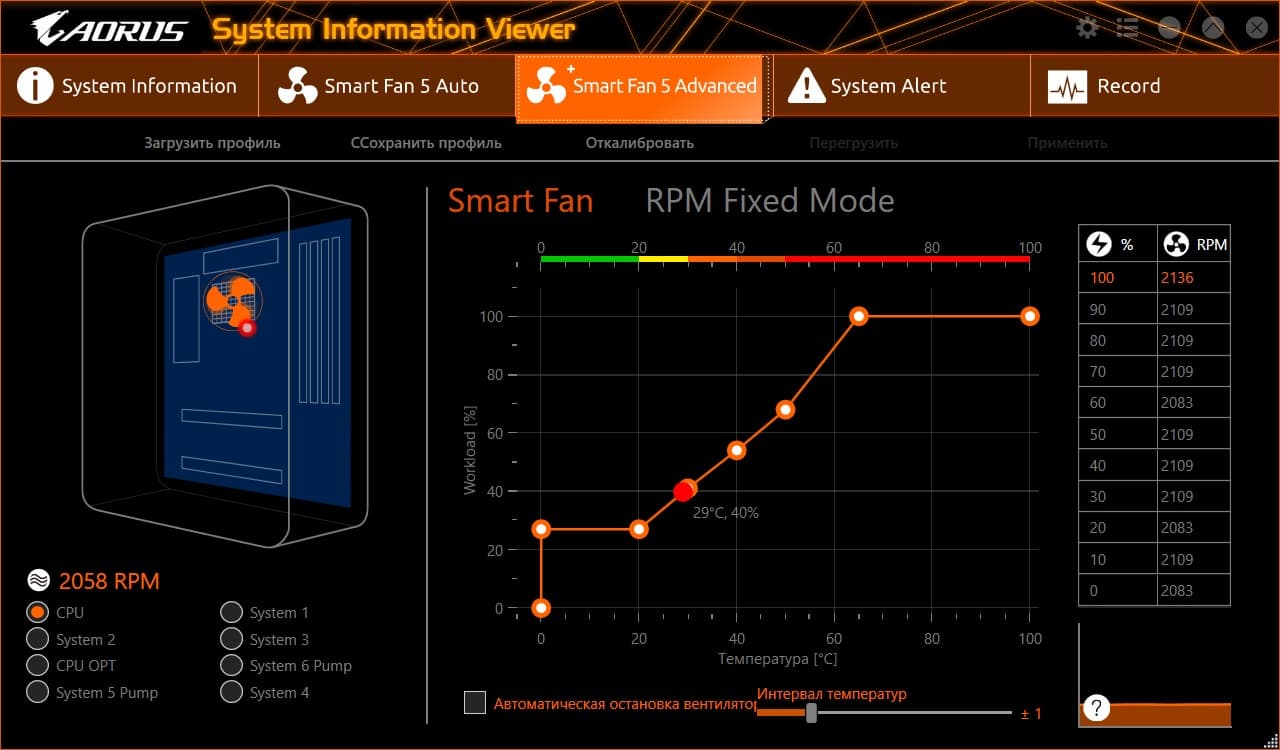

Первая вкладка — информационная, тут все общие сведения. Нам интересна вкладка с «умным управлением» вентиляторами.

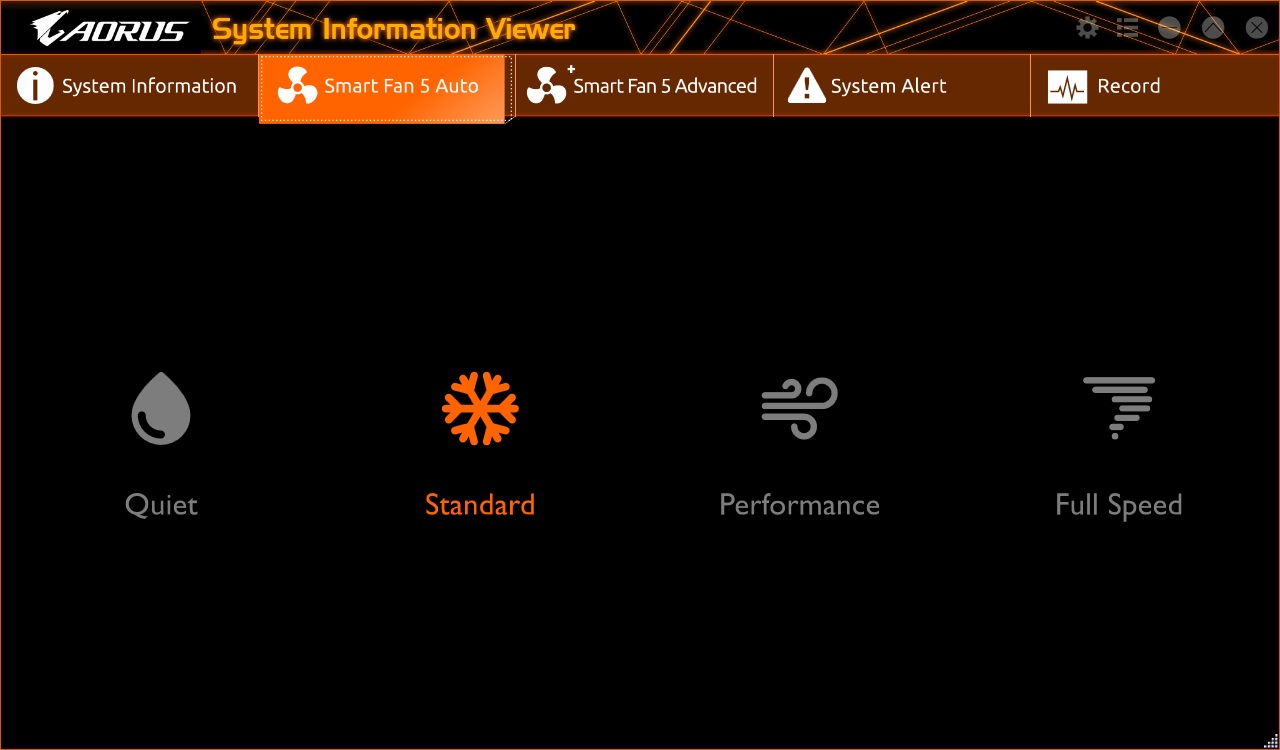

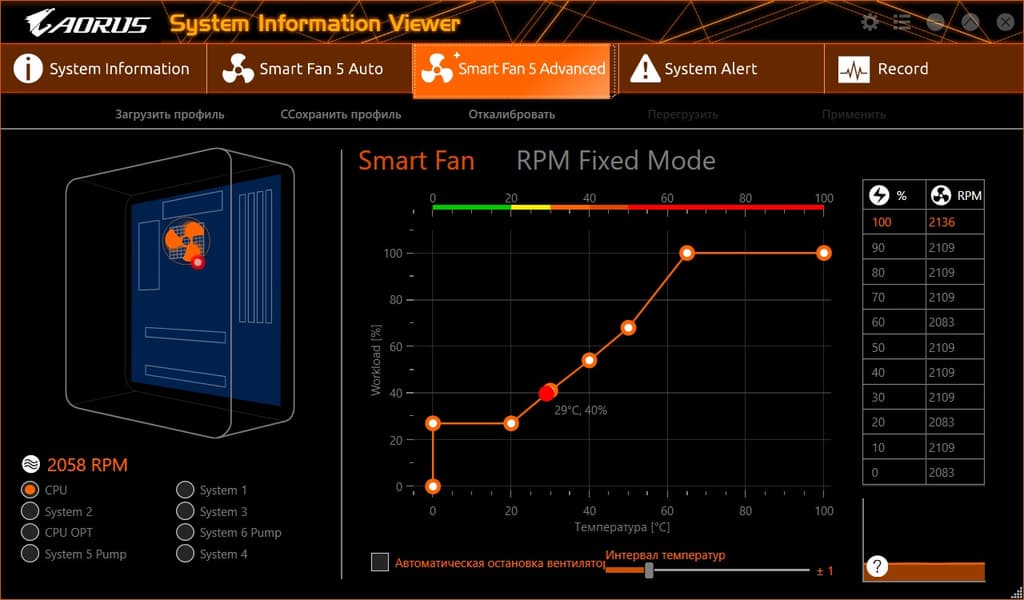

Понятно, что на этой вкладке мы выбираем режимы, исходя из шумовых характеристик. Режимы «умные», то есть если вы выбрали, например, «тихий» режим, то частота вращения вентиляторов будет поддерживаться на минимальном уровне до тех пор, пока это возможно из-за нагрева процессора/платы (мы помним, что плата оснащена массой термодатчиков), затем сформируется сигнал для снижения частот в рамках Turbo Boost.

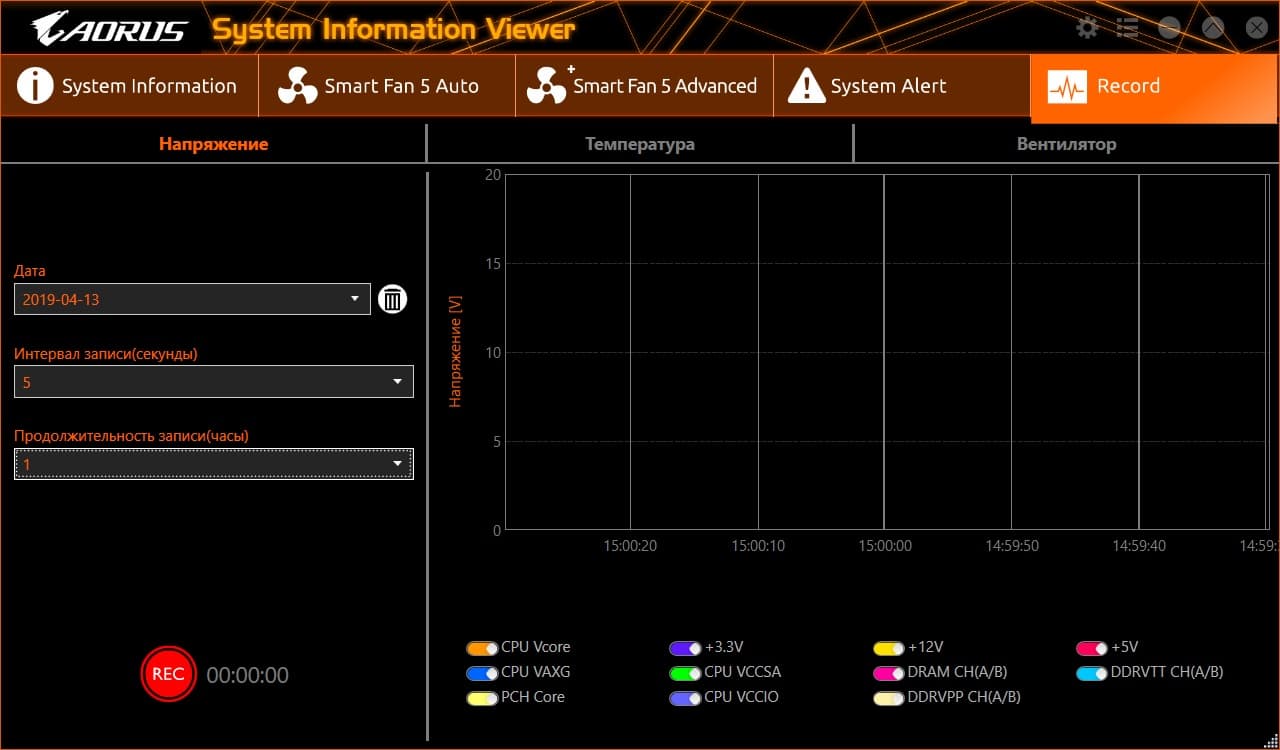

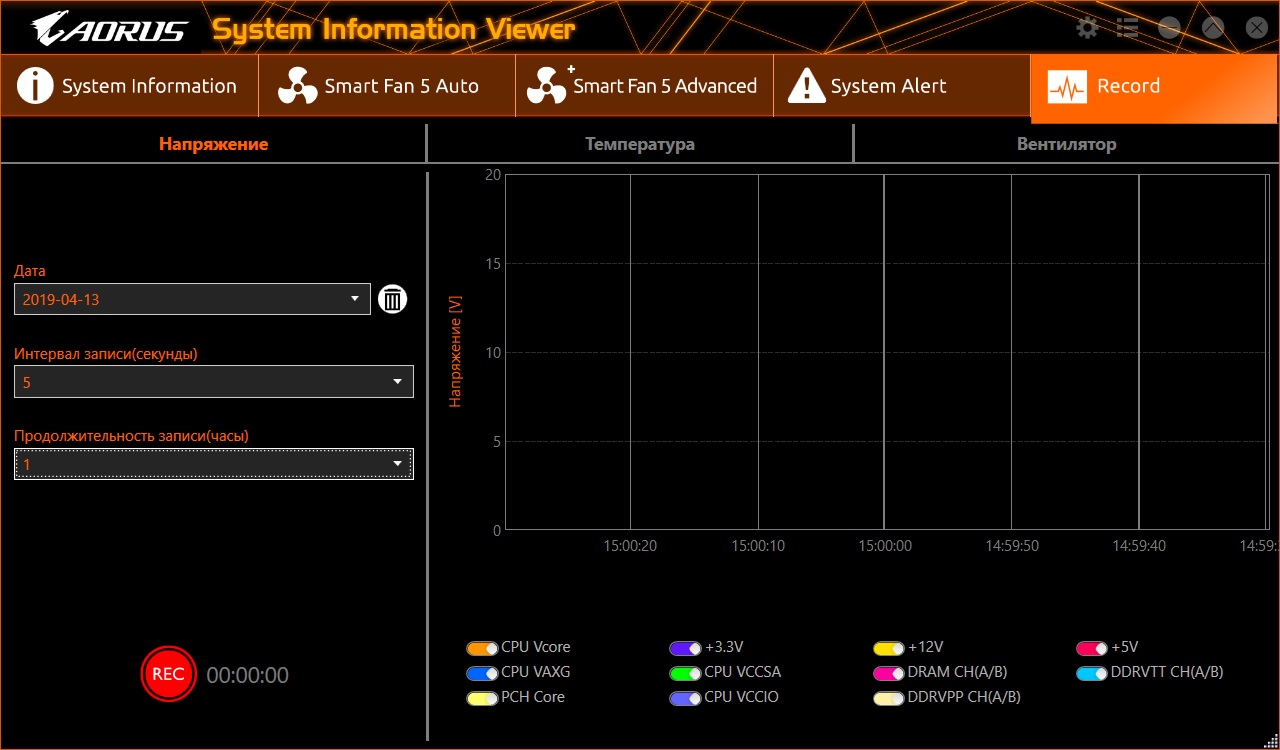

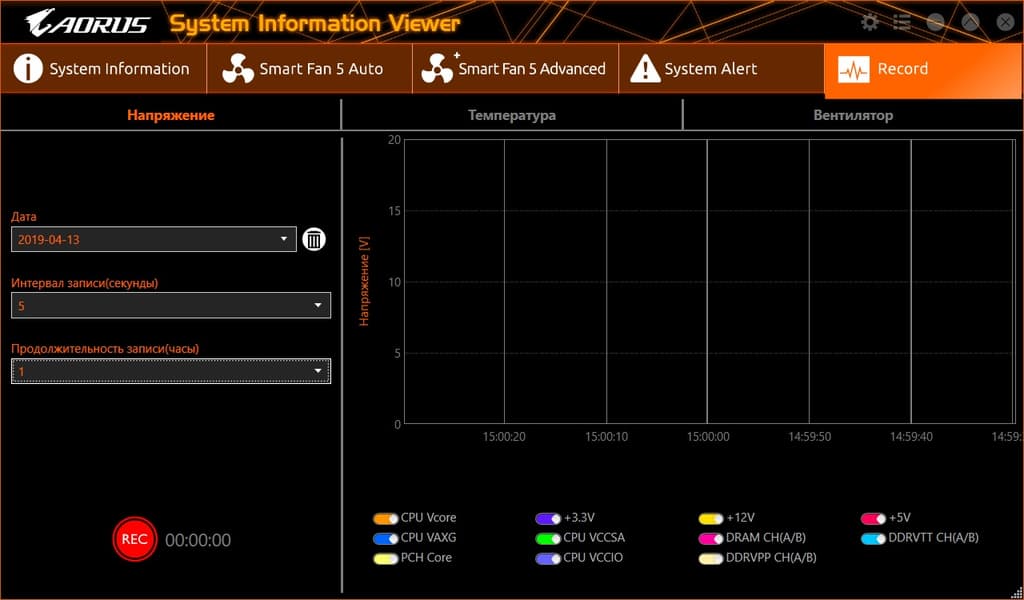

Имеется возможность записи состояния системы (мониторинга). Можно записывать кучу параметров с продолжительностью от 1 часа до нескольких суток. Странно лишь, что запись идет «от 1 часа». Если, например, погонять тесты 15 минут, то лог нигде не сохраняется.

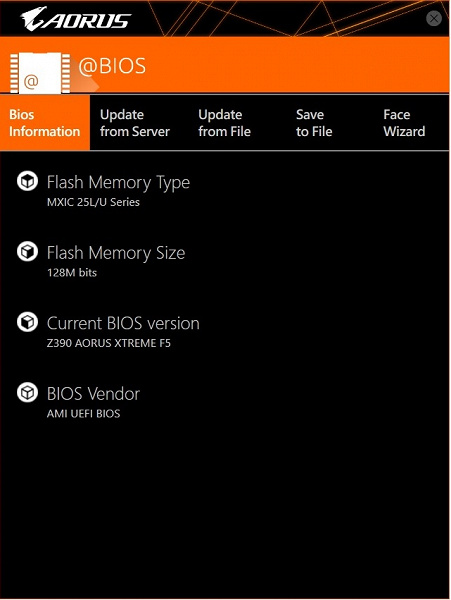

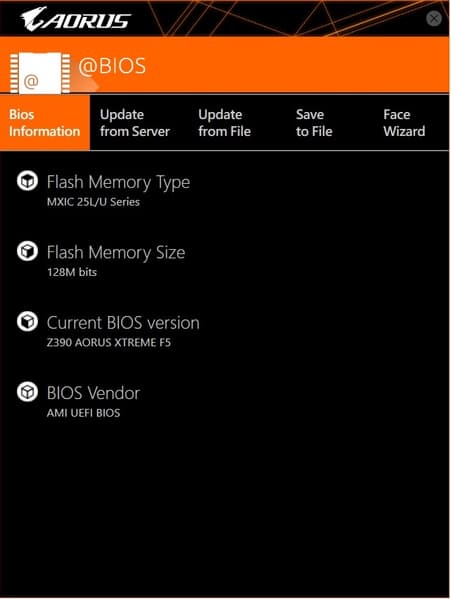

Есть еще одна не менее важная утилита — @BIOS.

@BIOS позволяет обновить прошивку (версию BIOS) материнской платы до актуальной как напрямую по сети с сервера, так и заранее с записанного на съемный носитель файла.

Также через закладку Face Wizard можно поменять картинку начальной заставки BIOS на свою, в результате чего сможете лицезреть свою картинку вплоть до окончания загрузки Windows (в случае использования загрузки через UEFI с накопителя с GPT), а не по-старому методу с MBR-носителя).

Собственно, с основным набором ПО Gigabyte мы закончили.

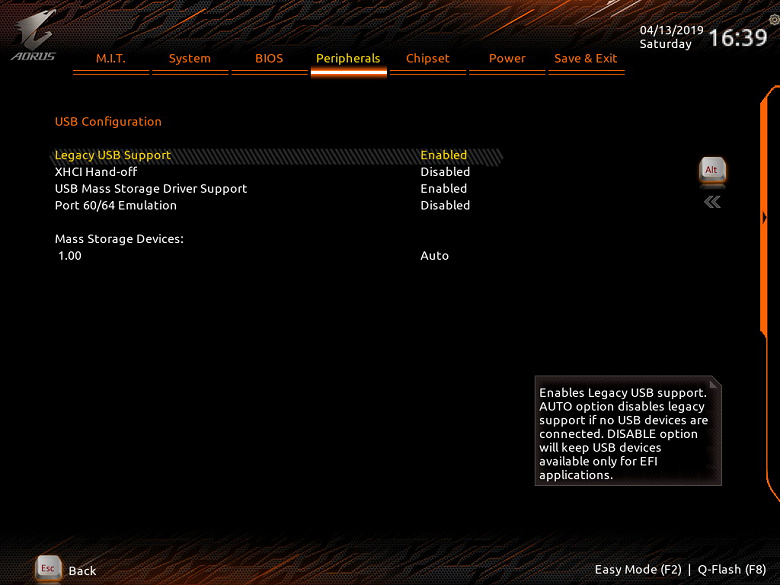

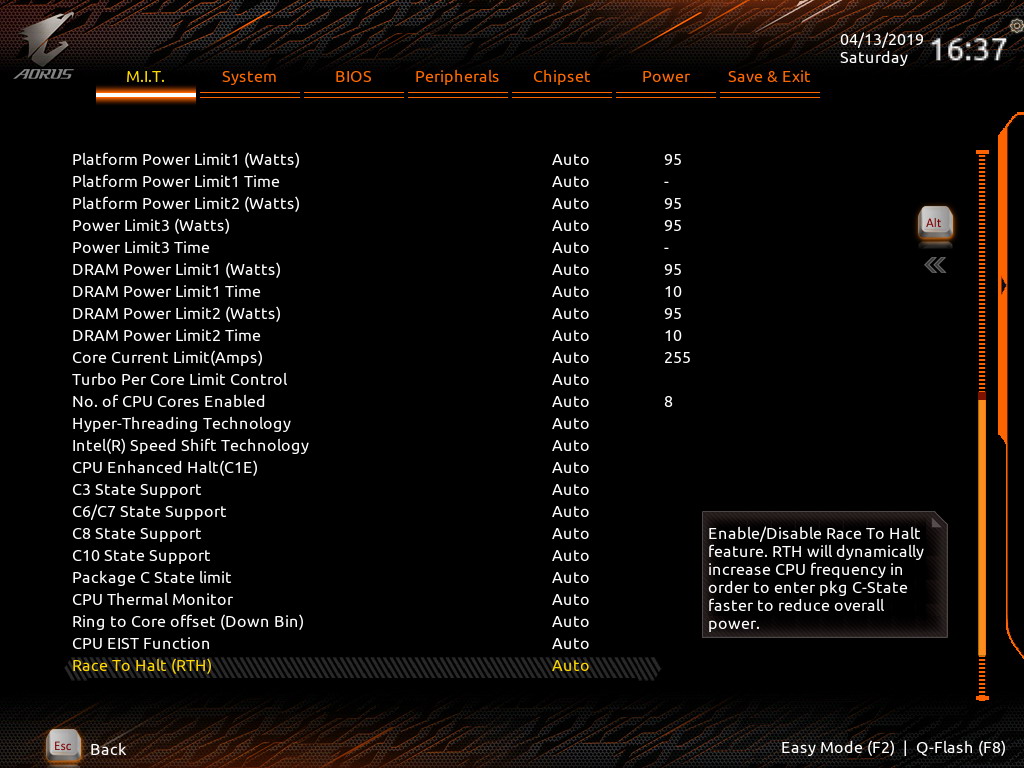

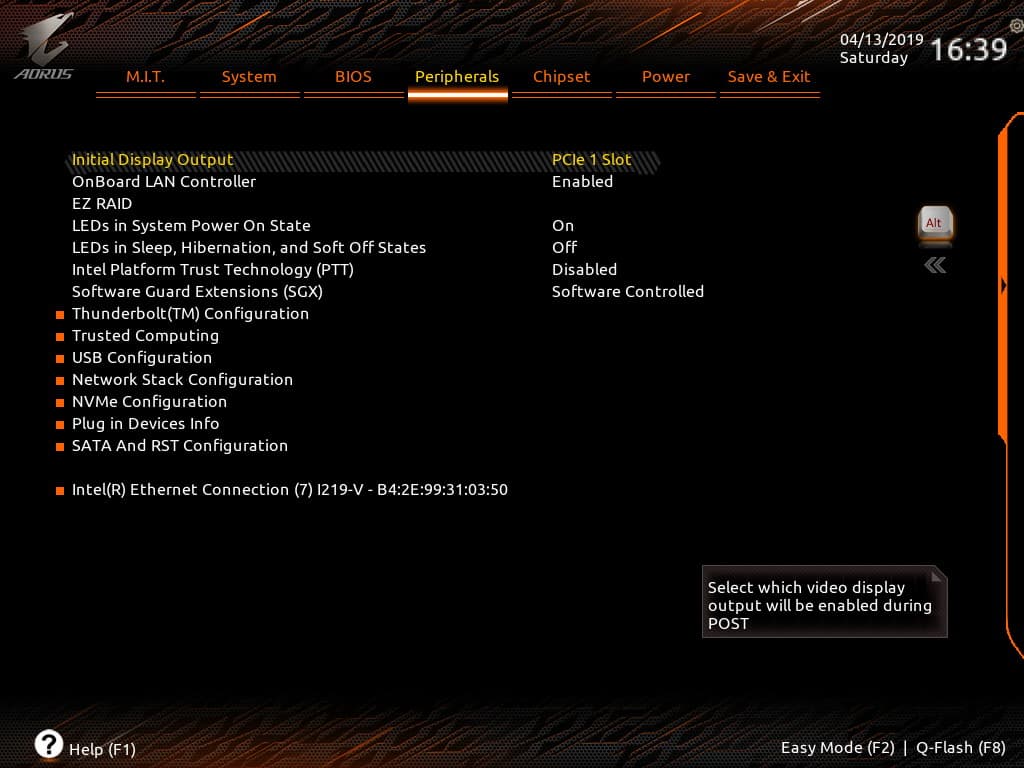

Настройки BIOS

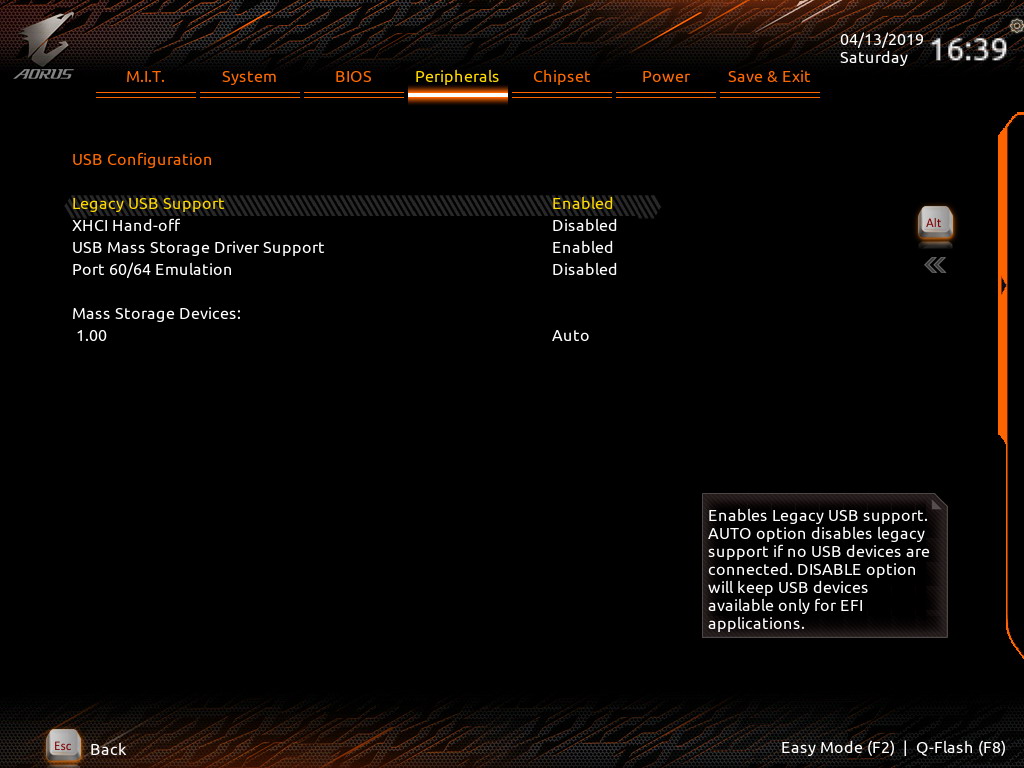

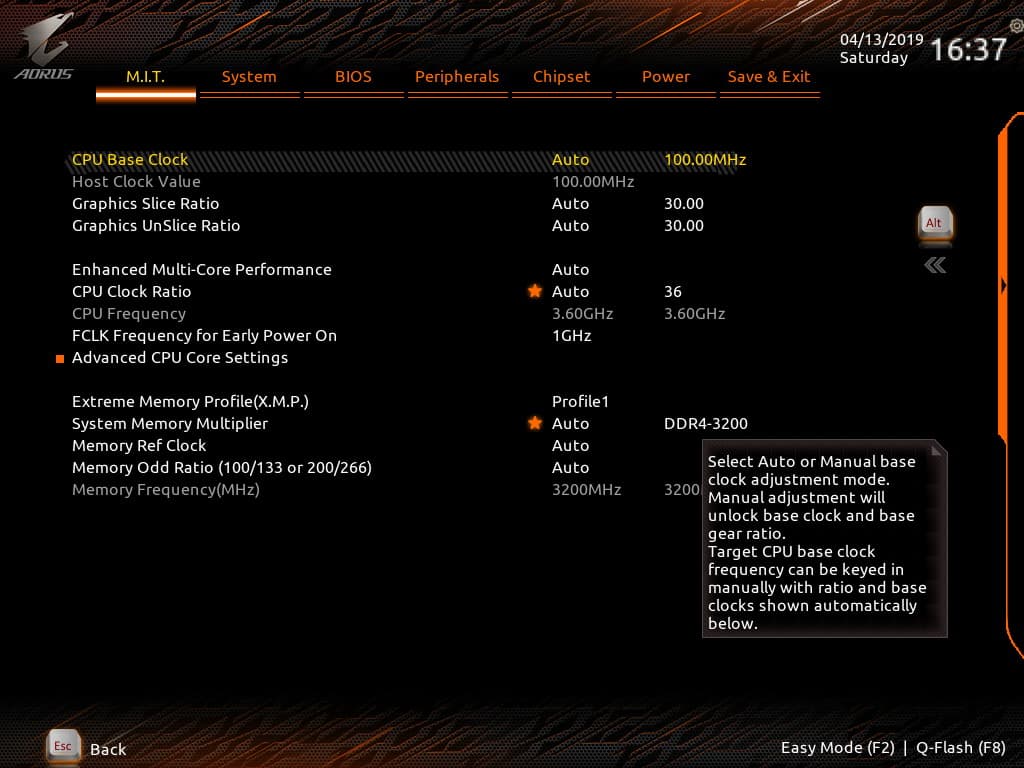

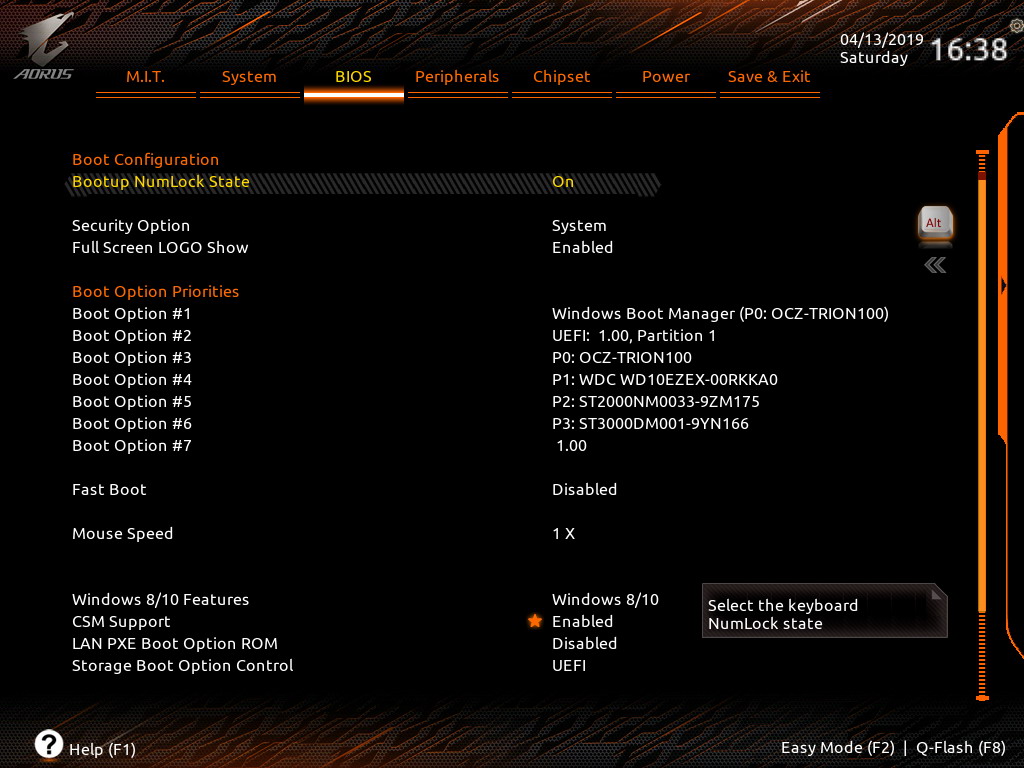

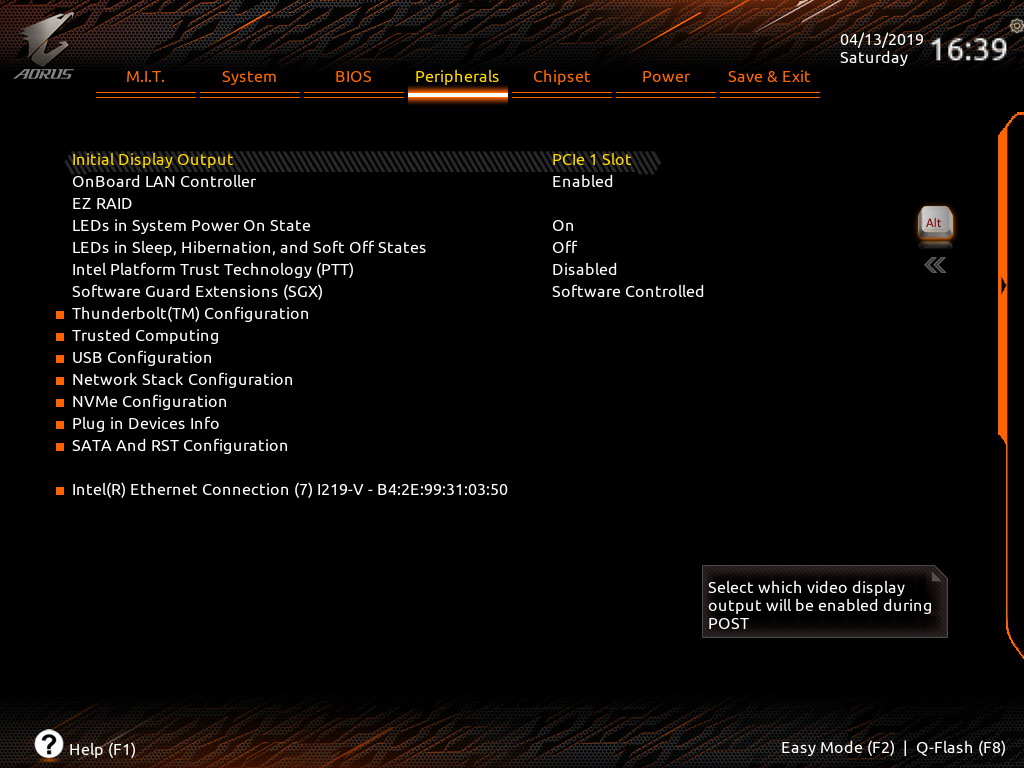

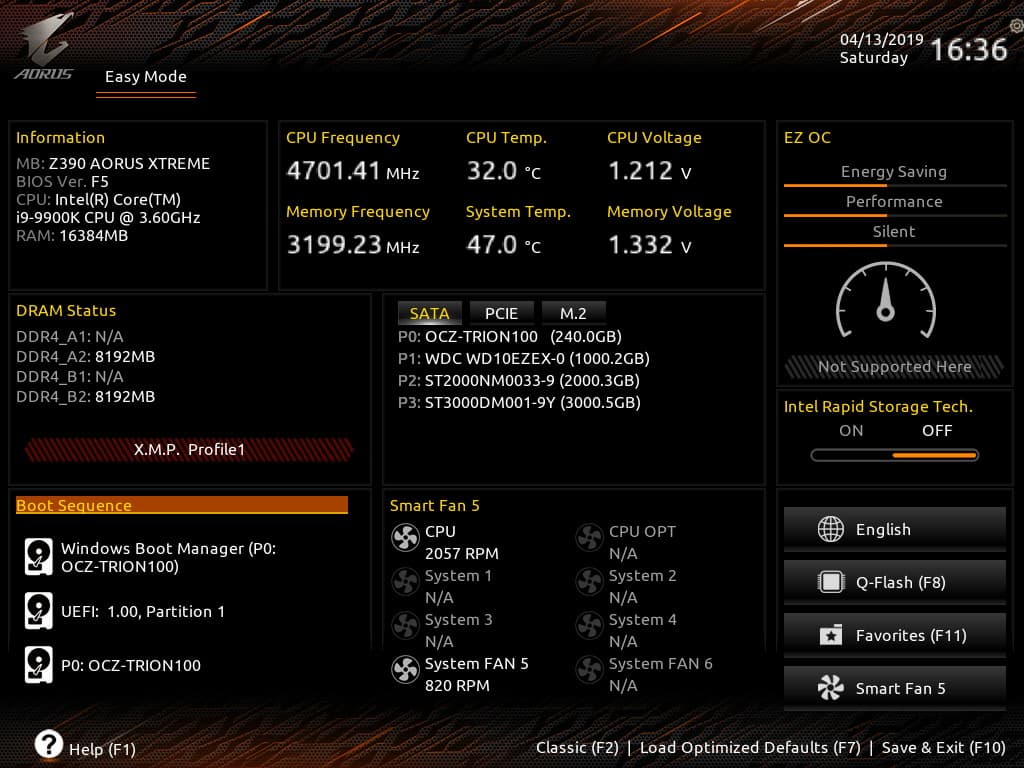

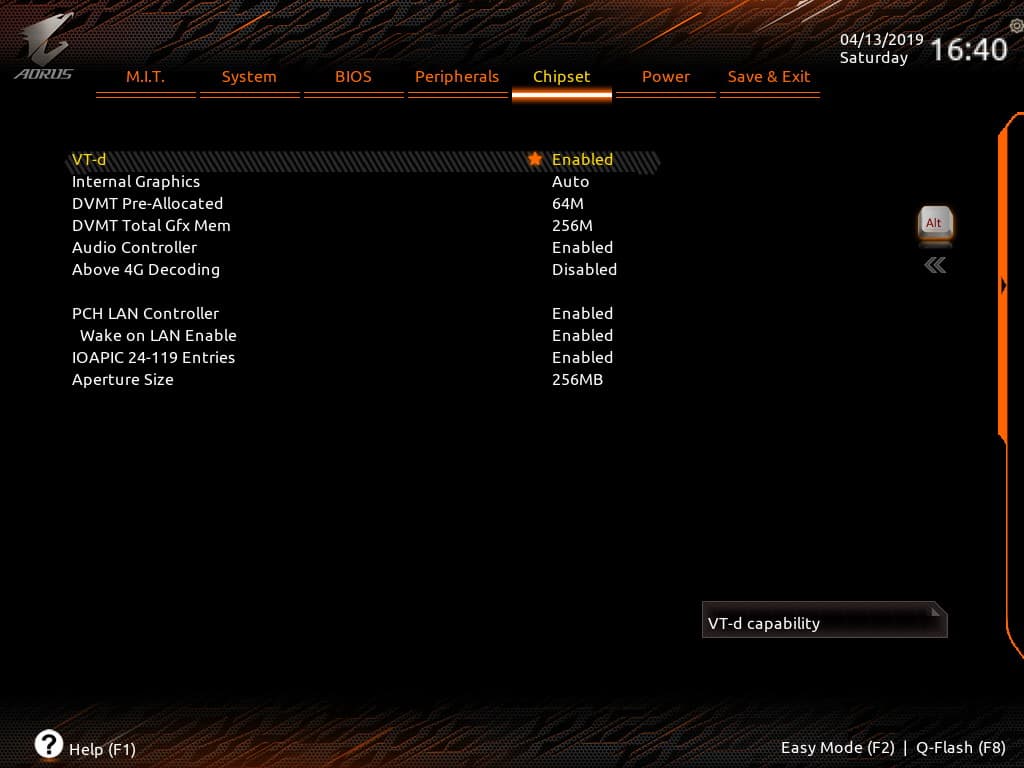

Все современные платы сейчас имеют UEFI (Unified Extensible Firmware Interface), которые, по сути, являются операционными системами в миниатюре. Для входа в настройки при загрузке ПК традиционно надо нажать клавишу Del или F2.

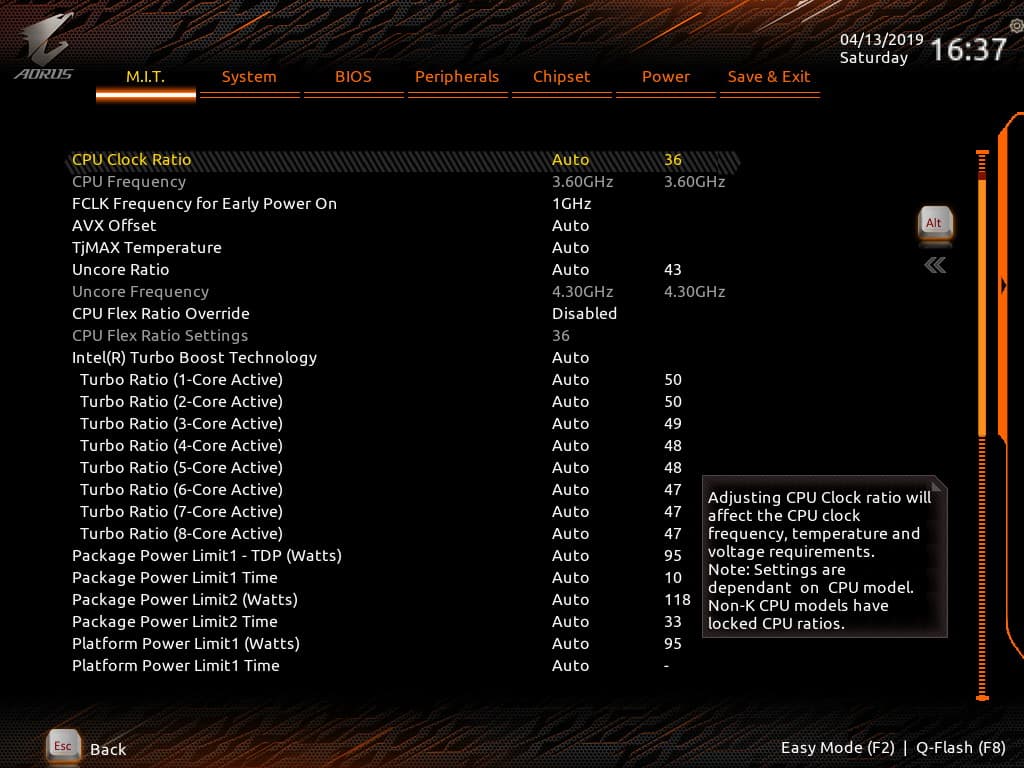

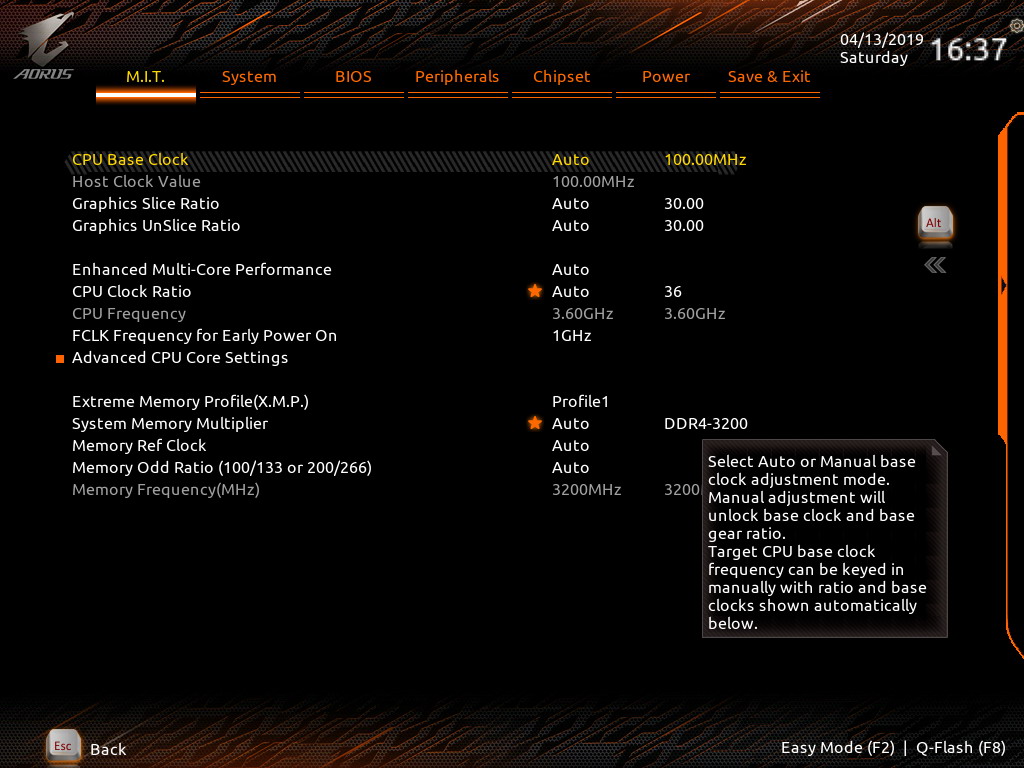

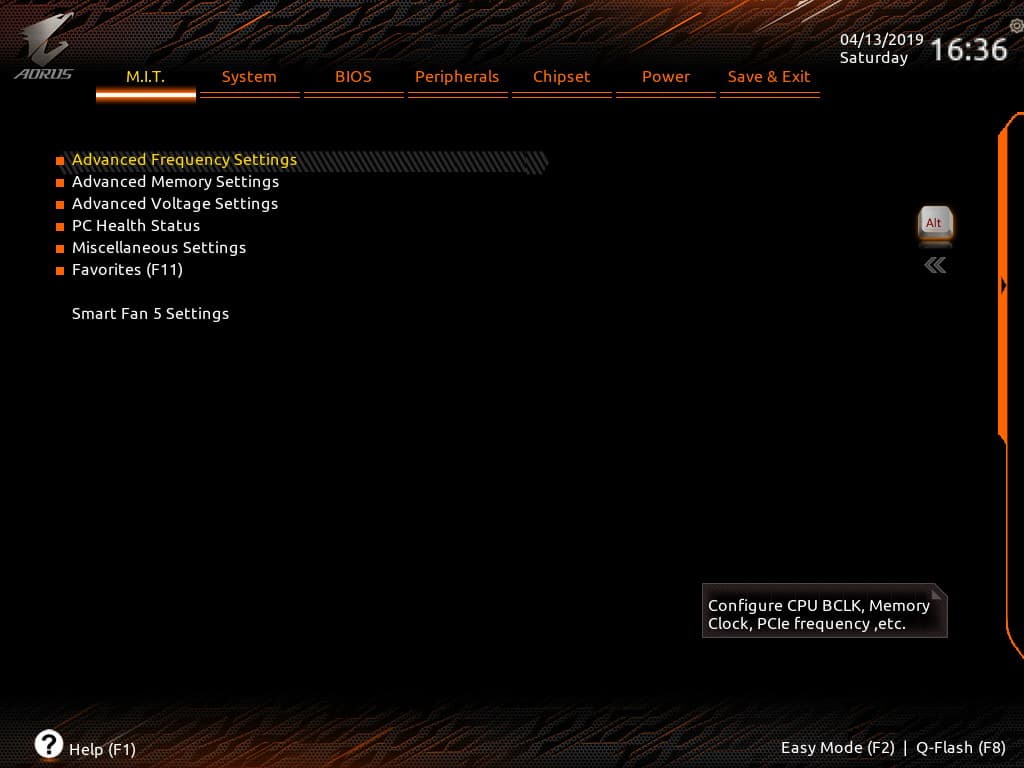

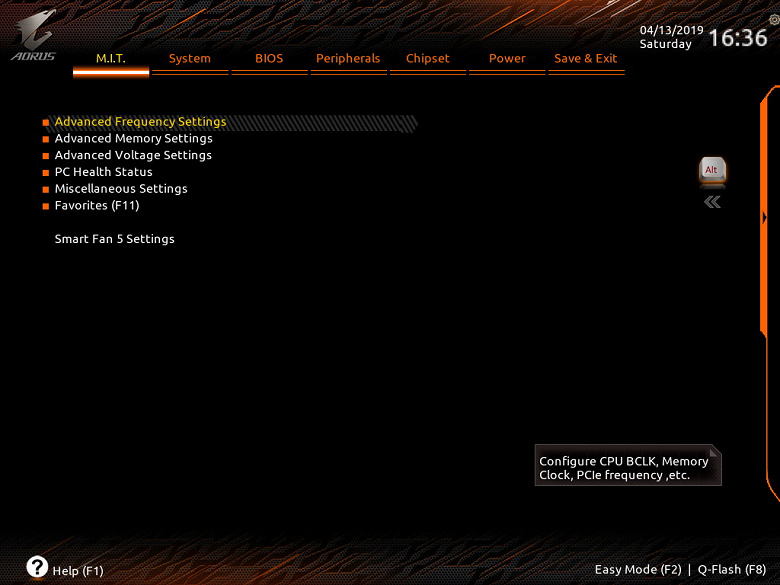

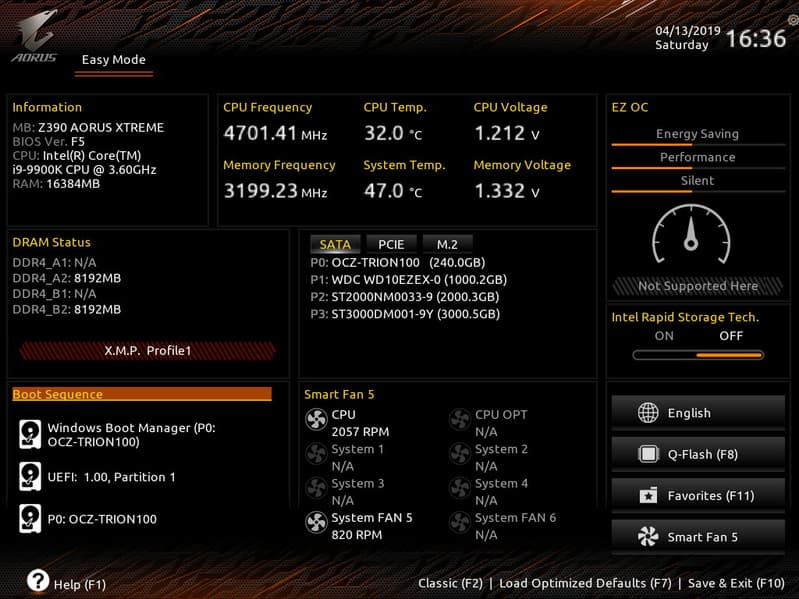

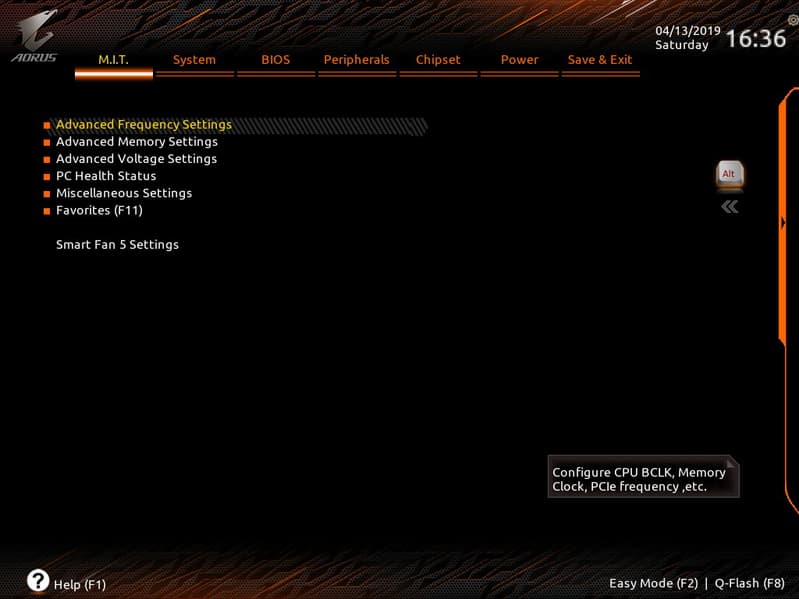

По умолчанию система предлагает сразу же «продвинутое» меню для тонкой настройки, но можно нажать F2 и попасть в «простое» меню (где менять особо ничего нельзя, в основном там информация). Вероятно, разработчики считают, что такие платы покупают исключительно продвинутые пользователи, которым Easy Mode ни к чему.

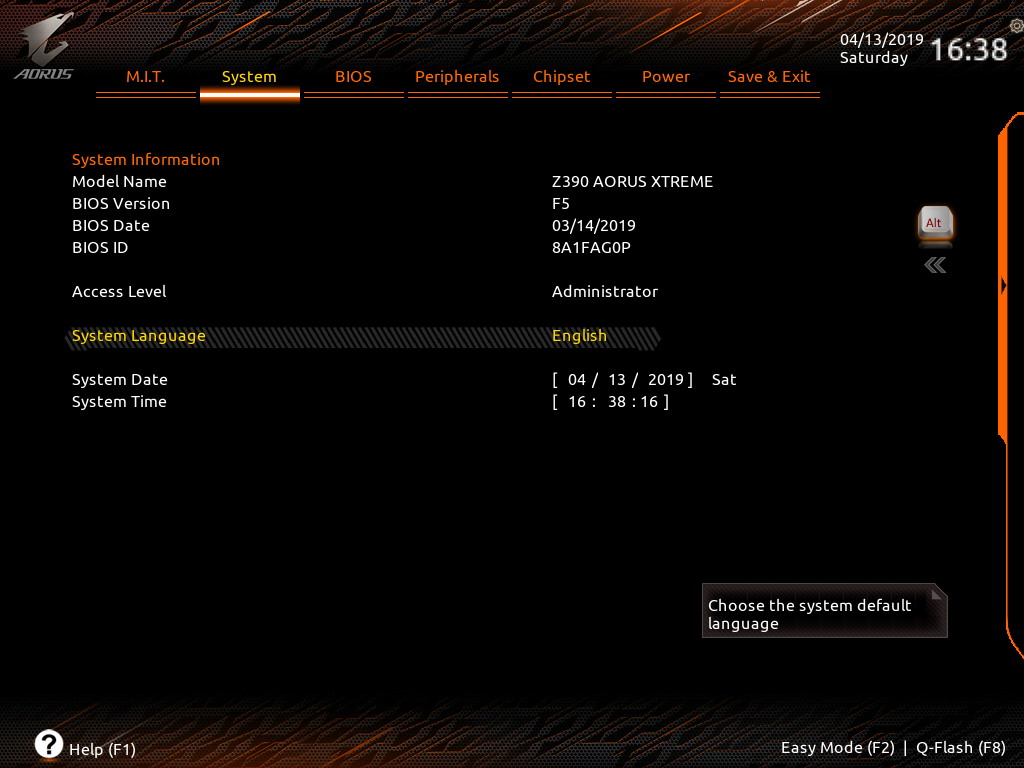

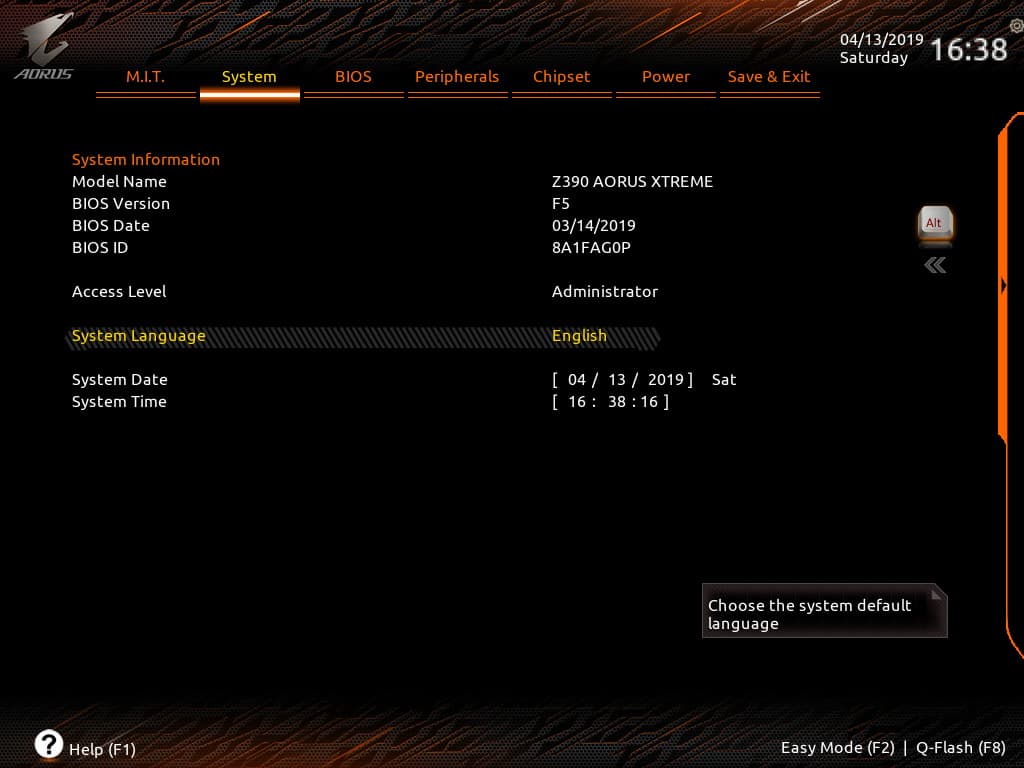

Информационная страница, на которой можно поменять язык настроек UEFI (русского нет)

Здесь мы видим опции загрузки. Разработчики не зря поставили «*» у поддержки CSM, это связано с новыми режимами работы загрузочных накопителей в UEFI, а также с файловыми системами. Старые таблицы разделов базируются на MBR, этот вариант распознают все операционные системы. Новые базируются уже на GPT, который «понимает» в качестве загрузочного только Windows 8/10. Если CSM выключить, это будет означать, что загрузочный накопитель отформатирован с GPT, загрузка с него пойдет быстрее (по сути, UEFI «передает вахту» Windows 10, даже не меняя заставку). Если же у вас загрузочный накопитель с MBR, то CSM следует включить, тогда будет опрос и запуск загрузки как раньше. Стоит отметить, что все NVMe-накопители поддерживают загрузку только с GPT.

Настройки периферийных устройств, думаю, комментировать нет смысла.

Далее идут настройки той периферии, которой управляет чипсет, включая поддержку технологию виртуализации VT-d.

Две последние вкладки пропустим из-за их очевидного предназначения.

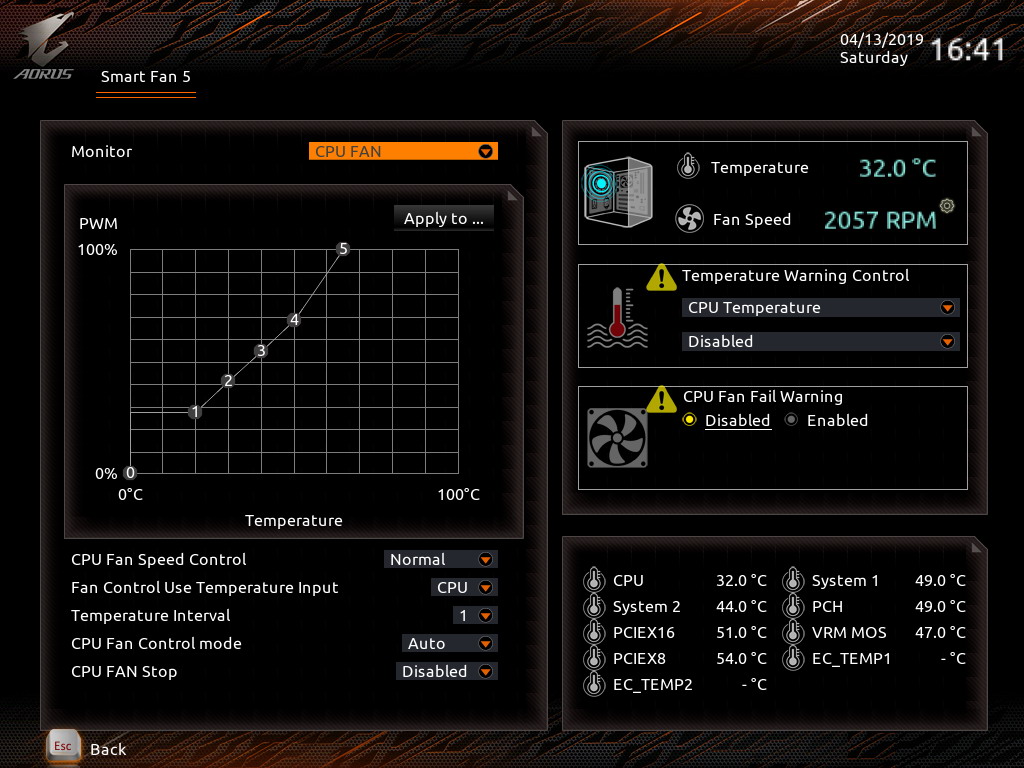

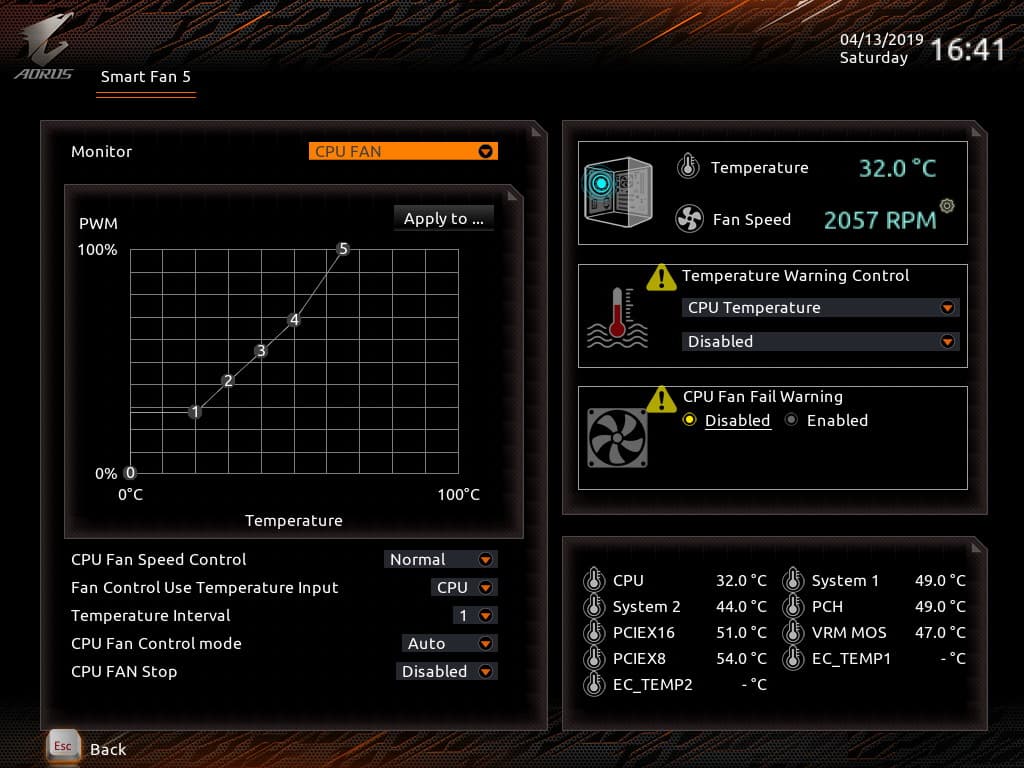

Вернемся к основной вкладке M.I.T. (Motherboard Intelligent Tweaker), на которой и сосредоточены все основные настройки работы системы в плане частот, таймингов и напряжений. Обратим внимание на пункт SmartFan 5 — это практически копия возможностей одноименной утилиты, которую мы изучили ранее.

Итак, посмотрим, что выдает нам система при настройках работы по умолчанию.

Как уже я говорил ранее, Turbo Boost по умолчанию ставит максимальный множитель только для 1-2 ядер процессора, остальные же работают на меньших частотах.

Настроек так много, что в них можно заблудиться и потеряться надолго, пробуя и экспериментируя. Это настоящий Клондайк для фанатов тюнинга работы процессора и памяти!

Ну теперь переходим к собственно разгону!

Разгон

Полная конфигурация тестовой системы:

  • материнская плата Gigabyte Z390 Aorus Xtreme;
  • процессор Intel Core i9-9900K 3,6 ГГц;
  • оперативная память Gigabyte Aorus RGB Memory 2×8 ГБ DDR4 (XMP 3200 МГц) + 2 RGB-вставки;
  • накопитель SSD OCZ TRN100 240 ГБ;
  • видеокарта ASUS ROG Strix GeForce RTX 2080 Ti ;
  • блок питания ThermalTake RGB850W 850 Вт;
  • ЖСО NZXT Kurhen C720;
  • термопаста Noctua NT-H2;
  • телевизор LG 43UK6750 (43″ 4K HDR);
  • клавиатура и мышь Logitech;
  • операционная система Windows 10 Pro (v.1809), 64-битная.

Для проверки стабильности разгона я использовал программы:

  • AIDA 64 Extreme
  • Gigabyte System Information Viewer
  • Gigabyte EasyTune Utility
  • Intel Extreme Tuning Utility
  • 3DMark Time Spy CPU benchmark
  • 3DMark Fire Strike Physics benchmark
  • 3DMark Night Raid CPU benchmark
  • Adobe Premiere Pro CS 2019 рендеринг 25-секундного начального ролика 1080p60.

Разработчики из Gigabyte снабдили данную материнскую плату дополнительным аксессуаром — панелью OC-Touch.

На плате есть специальный разъем OCT_Con для подключения именно этой панели. Понятно, что она помогает оверклокерам оперативно получать доступ к самым важным функциям и настройкам частот/напряжений/множителей и т. п. Имеется одно пожелание: облачать подобные аксессуары в некие законченные формы типа корпусов, иначе при работе даже в руки нельзя взять (учитывая кучу голых контактов), либо делать форму, удобную для размещения внутри корпуса системного блока.

Но зато реально удобно управлять основными параметрами «на лету» прямо кнопками, не залезая в BIOS или утилиты. Оперативность подбора оптимальных параметров повышается. И еще один плюс: если вдруг кому покажется мало 8 разъемов под вентиляторы/помпы на самой материнской плате — через OC Touch можно подключить еще 6 вентиляторов.

Согласно рекомендациям специалистов из Gigabyte для подготовки к разгону надо сделать следующее:

  • Зафиксировать частоту BCLK на 100 МГц;
  • Отключить автоматическую оптимизацию частот ядер CPU;
  • Выставить вручную множитель процессора;
  • Активировать XMP профиль ОЗУ;
  • Выставить понижение множителя в AVX Offset на пять единиц (в дальнейшем можно уменьшить по мере проверки стабильности работы);
  • Множитель Unicore держать на уровне 43-44, как правило, он не позволяет выставить более высокие значения без потери стабильности работы;

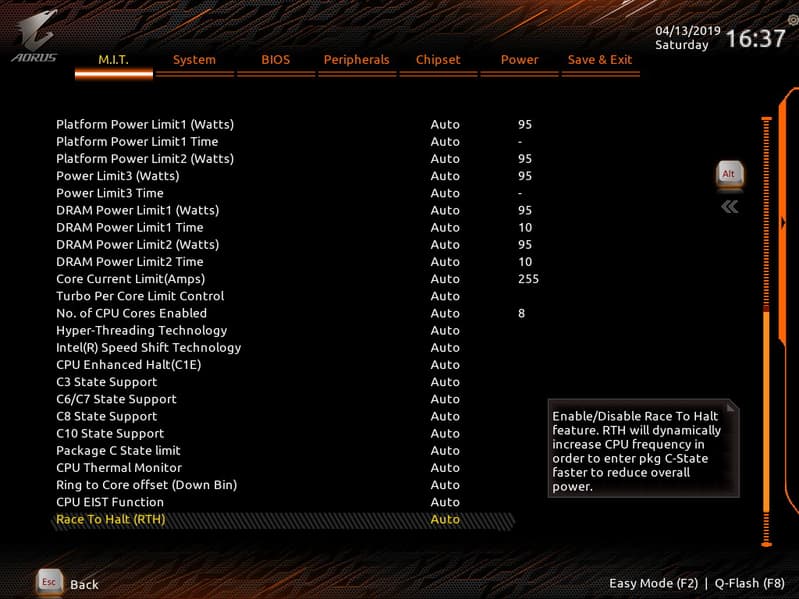

  • В разделе M.I.T. отключить функции энергосбережения и вручную выставить лимиты по питанию и мощности процессора (для этого следует изучить вначале эти параметры по тому или иному CPU);
  • Вручную выставить напряжение на ядре CPU. Наверно самый «геморройный» пункт, ибо здесь нужная величина получается путем проб и ошибок. Выше 1.42 В на i9 выставлять бесполезно даже при наличии «водянки»: все равно процессор перегреется;
  • В разделе режимов стабилизации напряжений алгоритм CPU Loadline Calibration выставить в режим Turbo;
  • Желательно также зафиксировать напряжения VCCIO и VCCSA (тоже методом проб и ошибок), это поможет лучше разогнать ОЗУ (при надобности).

Учитывая, что наша память работает на 3200 МГц, а опытным путем мы уже установили, что повышение ее частоты даже до 4000 МГц на практике мало чего дает, в режиме разгона я оставил частоту работы памяти в 3600 МГц, полагая это достаточно оптимальным параметром.

Режим по умолчанию (работает Intel Turbo Boost):

В этом режиме мы имеем:

  • Частоты работы процессора — от 4,4 до 5,0 ГГц (меняется по ядрам), напряжение — 1,2—1,3 В
  • Полное отсутствие перегрева процессора (отсутствие троттлинга)
  • Режим работы системы охлаждения — тихий (действительно, обороты вентиляторов почти не вырастали)
  • Температура на ядрах процессора — не выше 81 градуса
  • Нагрев силовых элементов (VRM) — около 50 °C
  • Энергопотребление CPU — 147 Вт
  • Результат в 3DMark Time Spy CPU benchmark — 9905
  • Результат в 3DMark Fire Strike Physics benchmark — 25072
  • Результат в 3DMark Night Raid CPU benchmark — 15241
  • Результат в Intel Extreme Tuning Utility — 3232
  • Рендеринг в Adobe Premiere завершился успешно, время — 58 секунд

Далее начинаем поиск оптимального варианта поднятия частоты. Здесь надо на всякий случай напомнить, что мы не несем ответственность за попытки повторения кем-либо наших действий и возможные поломки при таком разгоне. Кроме того, надо помнить, что успешность разгона в огромной степени зависит от конкретных экземпляров процессоров, модулей памяти, платы и чего угодно еще. Разгонять Core i9-9900K очень сложно из-за сильного перегрева, поэтому даже при наличии «водянки» мы особых надежд не питали.

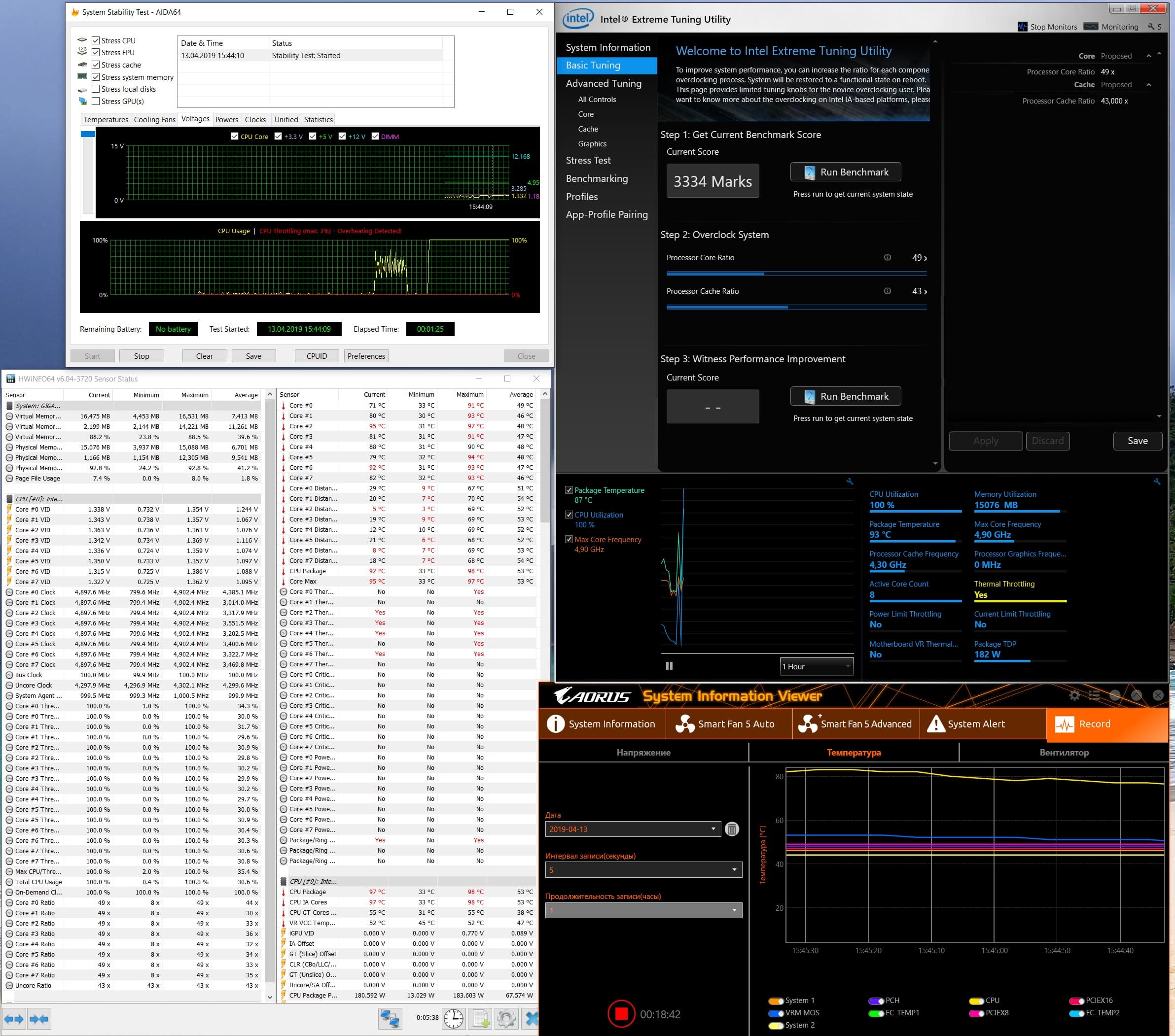

Режим 2. Утилитой EasyTune была установлена частота 4,9 ГГц для всех ядер. Unicore-частоту я не трогал, она оставлена на 4,3 ГГц, напряжение ядра было поднято «вилкой» (от 1,25 до 1,4 В), при этом режим работы СО жестко оставлен «тихим»:

Стали наблюдаться перегрев процессора и небольшой троттлинг.

В режиме 2 мы имеем:

  • Частоты работы процессора — 4,9 ГГц (по всем ядрам), напряжение — 1,33—1,41 В
  • Присутствие перегрева процессора (троттлинг около 3%)
  • Режим работы системы охлаждения — тихий (обороты вентиляторов почти не вырастали)
  • Температура на ядрах процессора — под 100 градусов
  • Нагрев силовых элементов (VRM) — около 58 °C
  • Энергопотребление CPU — 182 Вт
  • Результат в 3DMark Time Spy CPU benchmark — 10182 (+2,8%)
  • Результат в 3DMark Fire Strike Physics benchmark — 26048 (+3,8%)
  • Результат в 3DMark Night Raid CPU benchmark — 15682 (+2,8%)
  • Результат в Intel Extreme Tuning Utility — 3334 (+3,2%)
  • Рендеринг в Adobe Premiere завершился успешно, время — 56 секунд (+3,5%)

Мы получили небольшой прирост производительности, однако троттлинг все же имел место быть. Наверно все же надо «отпускать» систему охлаждения.

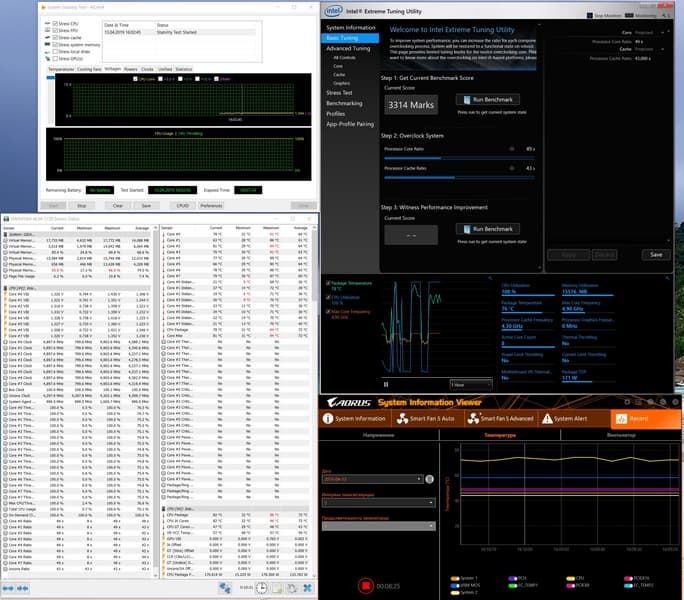

Режим 3. Все то же самое, что и в режиме 2, но СО выставлена в режим возможности работы на полную мощь (подъем оборотов гибкий, в зависимости от нагрева).

Перегрев процессора изчез, вместе с ним и троллинг.

В режиме 3 мы имеем:

  • Частоты работы процессора — 4,9 ГГц (по всем ядрам), напряжение — 1,33—1,41 В
  • Отсутствие перегрева процессора (троттлинг 0%)
  • Режим работы системы охлаждения — умеренный (обороты вентиляторов вырастали до 2500 оборотов в минуту, шум вырастал примерно до 45 дБА)
  • Температура на ядрах процессора — до 76 градусов
  • Нагрев силовых элементов (VRM) — около 55 °C
  • Энергопотребление CPU — 171 Вт
  • Результат в 3DMark Time Spy CPU benchmark — 10190 (+2,9%)
  • Результат в 3DMark Fire Strike Physics benchmark — 26089 (+3,9%)
  • Результат в 3DMark Night Raid CPU benchmark — 15729 (+2,9%)
  • Результат в Intel Extreme Tuning Utility — 3314 (+2,6%)
  • Рендеринг в Adobe Premiere завершился успешно, время — 56 секунд (+3,5%)

Очевидно, что данный режим предпочтителен, перегрева нет, приросты примерно такие же, что и в предыдущем случае. Разумеется, многое зависит от выбора конкретной СО.

Режим 4. Утилитой EasyTune была установлена частота 5,0 ГГц для всех ядер.Напряжение ядра было поднято «вилкой» (от 1,35 до 1,42 В), при этом режим работы системы охлаждения средствами самой СО жестко выставлен на 80% от максимальных оборотов (постоянный шум около 40 дБА).

Троттлинг имелся, но был минимальным.

В режиме 4 мы имеем:

  • Частоты работы процессора —5,0 ГГц (по всем ядрам), напряжение — 1,35—1,43 В
  • Присутствие перегрева процессора (троттлинг около 2%)
  • Режим работы системы охлаждения — 80% от максимума
  • Температура на ядрах процессора — под 96 градусов
  • Нагрев силовых элементов (VRM) — около 62 °C
  • Энергопотребление CPU — 186 Вт
  • Результат в 3DMark Time Spy CPU benchmark — 10370 (+4,7%)
  • Результат в 3DMark Fire Strike Physics benchmark — 26300 (+4,8%)
  • Результат в 3DMark Night Raid CPU benchmark — 15942 (+4,6%)
  • Результат в Intel Extreme Tuning Utility — 3378 (+4,6%)
  • Рендеринг в Adobe Premiere завершился успешно, время — 55 секунд (+5,4%)

Результат весьма хорош. Приросты неплохие, особенно в Premiere (что может быть важно при работе с длинными роликами, где процесс рендеринга может занимать уже не секунды, и не минуты, а подчас часы).

Я провел дополнительные исследования. Во-первых, выставил обороты в СО на 100%, она стала весьма шумной, однако тротллинг на 5 ГГц (режим 4) пропал вообще. Приросты получились примерно такими же.

Во-вторых, попробовал 5.1 ГГц по всем ядрам. Увы, без фиксации напряжения на уровне 1,42 В система зависала. А при оном поднятии перегрев был жутким, троттлинг достигал уже 10%, и такой режим бессмысленный. Полагаю, что если использовать более мощную СО, а также более «оверклокерский» экземпляр процессора, то можно получить устойчивость работы и на 5.1 ГГц.

Таким образом, подводя итоги разгона, могу сказать, что во-первых, часть работы за оверклокеров уже стали делать в Intel, которые закладывают в Turbo Boost неплохой автоматический подъем частот работы ядер (разумеется, давая максимум всего двум ядрам) в зависимости от возможностей материнской платы по обеспечению CPU и его обвязки надлежащим питанием. И таким макаром оверклокеры уже лишились азарта самостоятельно пройти путь от 3,6 до 4,7-5,0 ГГц.

А дальше... Все зависит от экземпляра процессора и возможностей СО. Мы видим, что материнская плата свою работу провела прекрасно, давая все возможности по получению нужных частот и иных параметров. Тут уж.. кому как повезет, не зря же «одаренные» экземпляры процессоров 9900К ценятся очень высоко, и в компаниях их дают на тесты под строгим надзором, а если таковые попадаются обозревателям, то за пределы их тестлабов такие экземпляры уже не выходят.

Данная материнская плата стала основой нашего стенда для тестирования видеокарт

Хочется отметить хорошую работу пассивной СО платы, потому что, несмотря на приличный подъем напряжений, VRM нагревался не выше 65 градусов. Это отлично!

Выводы

Gigabyte Z390 Aorus Xtreme — это материнская плата премиального уровня (цена говорит сама за себя), доступная для приобретения лишь немногим энтузиастам. Она обладает всеми признаками принадлежности к классу Hi-End, начиная с упаковки и комплекта поставки. У платы превосходная функциональность: 17 портов USB разных видов (включая самые быстрые и современные), наличие Thunderbolt. Слоты PCI-E и для модулей памяти армированы, для накопителей во всех трех слотах М.2 предусмотрено хорошее охлаждение. Великолепно спроектирована система питания, способная обеспечить работу любых совместимых процессоров под серьезным разгоном, предлагая при этом гибкие возможности по регулировке напряжений. Да, скептики возразят, что под видом 16 фаз питания нам «впаривают» реальные 8, однако сейчас во всех платах «домашнего» уровня используются такие схемы питания с удвоителями фаз — вопрос, в конце концов, лишь в количестве каналов питания, используемых в них компонентах и организации охлаждения. Также надо упомянуть наличие двух Ethernet-портов, при этом один — с поддержкой скорости 10 Гбит/с. Встроенный контроллер Thunderbolt позволяет выводить картинку на приемники с очень высоким разрешением и заодно получить два порта Type-C с быстрой зарядкой. Не стоит забывать и про прекрасные возможности в плане подсветки и усиление охлаждения с помощью Fan Commander. Для разгона плата подходит превосходно: у нее и так-то очень много настроек (возись не хочу!), да еще в комплекте идет панель OC Touch для быстрого и удобного разгона «на лету», без запуска утилит и погружения в настройки BIOS. Отметим и отличную поддержку платы со стороны фирменного программного обеспечения.

Этот продукт завоевал симпатии редакции. Понятно, что плата дорогая, относится к топовому сегменту, однако если финансовые возможности позволяют — почему бы не ездить на «лексусах».

В номинации «Отличная поставка» плата Gigabyte Z390 Aorus Xtreme получила награду:

Благодарим компанию Gigabyte
за предоставленную на тестирование материнскую плату

Для тестового стенда:
блок питания Thermaltake RGB 750W и корпус Thermaltake Versa J24 предоставлены компанией Thermaltake
термопаста Noctua NT-H2 предоставлена компанией Noctua

20 мая 2019 Г.

Справочник по ценам
