Честь первым представить DDR-чипсет под Pentium 4 принадлежала VIA с ее полуподпольным P4X266. На счету SiS тоже немало инноваций, вроде интегрированного MAC-контроллера FireWire в южном мосту. Разумеется, многое впервые было представлено на суд и кошелек публики самой Intel. Весной 2003 года ситуация сложилась таким образом, что в свет вышли чипсеты i875P и (чуть позже) i865PE, которые с тех пор оставались недосягаемы по скорости для всех своих конкурентов, а по функциональности продукты SiS и VIA с ними сравнялись лишь прошлой осенью. ALi в расчет не берем — функциональность ALi 1683 откровенно слабая, скорость очень низкая. Первый относительно удачный настольный чипсет ATI (Radeon 9100 IGP) сильно уступает по скорости дискретной работы тому же i865PE (чего нельзя сказать о производительности его видеоядра в противостоянии с i865G), да и на южные мосты ATI без слез взглянуть невозможно. И вот, год спустя, в продаже в массовых количествах появились платы на современных двухканальных чипсетах от тайваньских производителей. Окажутся ли они достойны своих лучших предков, осилят ли, наконец, высоту в 865/875 условных единиц?
SiS655TX

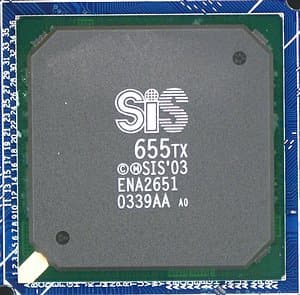

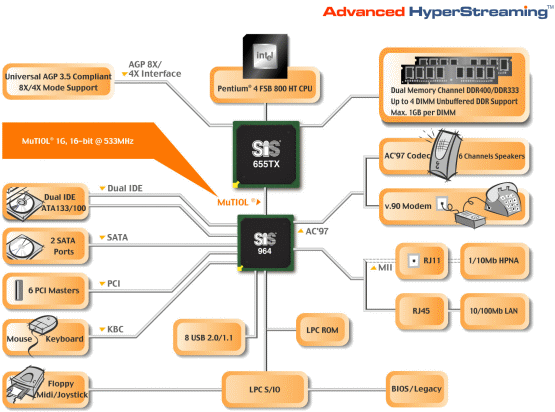

SiS655TX венчает нынешнюю линейку чипсетов SiS под Pentium 4, обладая и наивысшей функциональностью (впрочем, по этому параметру он от SiS655FX не отличается), и [предположительно] наивысшей производительностью. Давайте сразу взглянем на функциональную блок-схему новичка:
Здесь справедливо все, что мы говорили про SiS655FX в прошлой статье, поэтому ограничимся кратким перечислением возможностей:
- поддержка процессорной шины 400/533/800 МГц;
- двухканальный контроллер памяти DDR266/333/400 (до 4 модулей/4 ГБ);
- шина AGP 4x/8x для внешних видеоускорителей;
- шина MuTIOL 1G (с пропускной способностью ~1 ГБ/с) до южного моста;
- южный мост SiS964;
- 2 канала IDE на 4 устройства UATA66/100/133;
- 2 порта SATA на 2 устройства с возможностью организации RAID (0, 1, JBOD);
- 8 портов USB 2.0;
- до 6 устройств PCI Bus Master;
- AC'97-интерфейс для 6-канальных аудиокодеков;
- MAC-контроллер Fast Ethernet (до 100 Мбит/с);
- обвязка для низкоскоростной периферии.
Функциональность обоих мостов на сегодня практически стандартна, излишеств вроде встроенного контроллера FireWire или Gigabit Ethernet не наблюдается. Поддержка PCI Express и DDR2, конечно, в планах компании значится, но пока что точных данных о времени появления на рынке продуктов на SiS656 нет. По сути, SiS655TX+SiS964 — почти точная копия i865PE/i875P+ICH5R, лишь вышедшая на год позже.
Отличительная особенность SiS655TX хорошо соотносится с его низкой ценой: этот чипсет позволяет использовать в двухканальном режиме не только два/четыре идентичных модуля памяти (как все прочие двухканальные решения, включая конкурентов от Intel и VIA), но и несимметричные пары, и даже три модуля. Таким образом, сохраняя преимущество по скорости перед одноканальными чипсетами, платы на SiS655TX дают покупателям большую гибкость и избавляют от проблем с подбором рабочей пары модулей для двухканального режима.
Что же касается обещанных отличий от SiS655FX, то они заключаются в переработанном контроллере памяти — нынешняя технология носит название Advanced HyperStreaming. При этом Advanced HyperStreaming Technology в SiS655TX, цитируя с сайта SiS, «enhances the transfer rate on the path from host block to memory controller block». Кому это что напоминает? Нам, однозначно, прошлогодние пресс-релизы от Intel (по поводу i875P) и производителей материнских плат (в применении к их «фирменным» технологиям ускорения работы в платах на i865PE). Не будем повторяться насчет того удивительного совпадения, а попробуем в этот раз оценить, насколько SiS655TX превосходит своего предшественника и «тянет» ли эта пара на i865PE/i875P.
VIA PT880

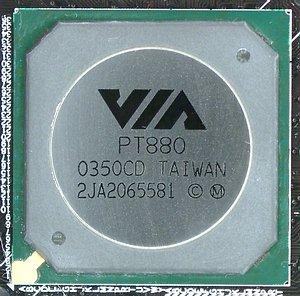

PT880 — первый двухканальный чипсет VIA вообще (KT880 объявлен, но плат на нем, очевидно, придется подождать). Его предшественник, PT800, не поставил рекордов скорости, но приятно удивил нас своей функциональностью, находящейся на уровне (и даже выше) топовых продуктов конкурентов. В этом очень неплохом чипсете VIA переработан, по сути, только контроллер памяти, так что функциональная блок-схема новичка должна показаться вам знакомой:

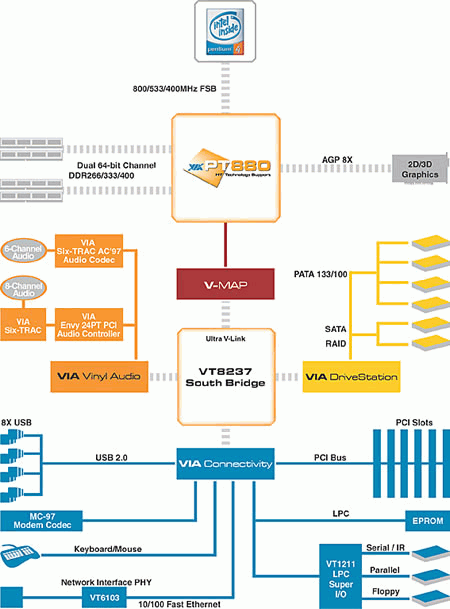

Кратко сформулируем возможности PT880:
- поддержка процессорной шины 400/533/800 МГц;
- двухканальный контроллер памяти DDR266/333/400 (до 4 модулей/8 ГБ с поддержкой ECC);
- шина AGP 4x/8x для внешних видеоускорителей;
- шина Ultra V-Link (с пропускной способностью ~1 ГБ/с) до южного моста;
- южный мост VIA VT8237;
- 2 канала IDE на 4 устройства UATA66/100/133;
- 2 порта SATA на 2 устройства с возможностью организации RAID (0, 1, JBOD);
- 8 портов USB 2.0;
- до 6 устройств PCI Bus Master;
- AC'97-интерфейс для 6-канальных аудиокодеков;
- MAC-контроллер Fast Ethernet (до 100 Мбит/с);
- обвязка для низкоскоростной периферии.
Отличия от решений конкурентов обнаруживаются только с применением сильной лупы: контроллер памяти PT800/880 поддерживает вдвое больше памяти и модули с ECC. Опять же, интегрированных контроллеров FireWire и Gigabit Ethernet у чипсета VIA нет, а поддержка PCI Express и DDR2 появится лишь в следующем продукте компании, PT890. Единственное функциональное отличие PT880 от PT800 (кроме количества каналов контроллера памяти) состоит в применении у более нового из них ускоренной вдвое шины Ultra V-Link до южного моста чипсета. Зачем увеличивать пропускную способность этой шины до ~1 ГБ/с при том же южном мосте — остается загадкой.
Исследование производительности
Тестовый стенд:
- Процессор Intel Pentium 4 3,2 ГГц (16x200 МГц), Socket 478
- Материнские платы:
- ASUS P4R800-V Deluxe (версия BIOS 1006) на чипсете ATI Radeon 9100 IGP
- ASUS P4P800 SE (версия BIOS 1002) на чипсете Intel 865PE
- ASUS P4S800D Deluxe (версия BIOS 1002) на чипсете SiS655FX
- ASUS P4S800D-E Deluxe (версия BIOS 1003 beta 001) на чипсете SiS655TX
- Soltek PT880Pro-FGR (версия BIOS M1.1) на чипсете VIA PT880
- Память: 2x256 МБ PC3200(DDR400) DDR SDRAM DIMM TwinMOS, CL 2
- Видеокарта: Manli ATI Radeon 9800 Pro 256 МБ
- Жесткий диск: Western Digital WD360 (SATA), 10000 об/мин
Программное обеспечение:
ОС и драйверы:
- Windows XP Professional SP1
- DirectX 9.0b
- ATI SMBus Driver 5.10.1000.2b
- ATI GART Driver 1007b
- Intel Chipset Software Installation Utility 5.1.1.1002
- SiS AGP Driver 1.17
- SiS IDE Driver 2.04a
- SiS SATA Driver 1.05
- VIA Hyperion 4.51
- VIA SATA Driver 2.10a
- ATI Catalyst 4.2
Тестовые приложения:
- CacheBurst32 0.91.07
- 7-Zip 3.13
- WinRAR 3.30
- Canopus ProCoder (Demo v1.25)
- Adobe Photoshop 7.0
- Gray Matter Studios & Nerve Software Return to Castle Wolfenstein v1.1
- Croteam/GodGames Serious Sam: The Second Encounter v1.07
- Digital Extremes/Epic Games/Atari Unreal Tournament 2003 v2225
| Плата | ASUS P4R800-V Deluxe | ASUS P4P800 SE | ASUS P4S800D Deluxe | ASUS P4S800D-E Deluxe | Soltek PT880Pro-FGR |
|---|---|---|---|---|---|
| Чипсет | ATI Radeon 9100 IGP (9100IGP + IXP150) | Intel 865PE (RG82865PE + FW82801ER) | SiS655FX (SiS655FX + SiS964) | SiS655TX (SiS655TX + SiS964) | VIA PT880 (PT880 + VT8237) |
| Поддержка процессоров | Socket 478, Intel Pentium 4, Intel Celeron | ||||
| Разъемы памяти | 4 DDR | 4 DDR | 4 DDR | 4 DDR | 4 DDR |
| Слоты расширения | AGP/ 5 PCI/ ASUS Wi-Fi | AGP/ 5 PCI/ ASUS Wi-Fi | AGP/ 5 PCI/ ASUS Wi-Fi | AGP/ 5 PCI/ ASUS Wi-Fi | AGP/ 5 PCI |
| Порты ввода/вывода | 1 FDD, 1 COM на планке + 1 разъем, 1 LPT, 2 PS/2, 1 VGA, 1 S-Video, 1 Composite video | 1 FDD, 2 COM, 1 LPT, 2 PS/2 | 1 FDD, 2 COM, 1 LPT, 2 PS/2 | 1 FDD, 2 COM, 1 LPT, 2 PS/2 | 1 FDD, 2 COM, 1 LPT, 2 PS/2 |
| USB | 4 USB 2.0 + 1 разъем на 2 USB 2.0 | 4 USB 2.0 + 2 разъема по 2 USB 2.0 | 4 USB 2.0 + 2 разъема по 2 USB 2.0 | 4 USB 2.0 + 2 разъема по 2 USB 2.0 | 4 USB 2.0 + 2 разъема по 2 USB 2.0 |
| FireWire | 1 порт + 1 разъем на 1 порт (VIA VT6307) | — | 1 порт + 1 разъем на 1 порт (VIA VT6307) | 1 порт + 1 разъем на 1 порт (VIA VT6307) | 1 порт + 1 разъем на 1 порт (VIA VT6307) |
| Интегрированный в чипсет ATA-контроллер | ATA100 | ATA100 + SATA RAID | ATA133 + SATA RAID | ATA133 + SATA RAID | ATA133 + SATA RAID |
| Внешний ATA-контроллер | SiS180 (SATA/ATA133 RAID) | — | SiS180 (SATA/ATA133 RAID) | SiS180 (SATA/ATA133 RAID) | Promise PDC20378 (SATA/ATA133 RAID) |
| Звук | AC'97-кодек Analog Devices AD1888, Coaxial и Toslink S/PDIF-Out на планке | AC'97-кодек Analog Devices AD1985 | AC'97-кодек Analog Devices AD1980, Coaxial S/PDIF-Out | AC'97-кодек Analog Devices AD1888, Coaxial S/PDIF-Out | AC'97-кодек VIA VT1616 |
| Сетевой контроллер | Marvell 88E8001-LKJ (Gigabit Ethernet) по спец. шине | Marvell 88E8001-LKJ (Gigabit Ethernet) | 3Com Marvell 940-MV00 (Gigabit Ethernet) | Marvell 88E8001-LKJ (Gigabit Ethernet) | VIA VT6122 (Gigabit Ethernet) |
| I/O-контроллер | ITE IT8712F-A | Winbond W83627THF-A | Winbond W83627THF-A | Winbond W83627THF-A | ITE IT8705F |
| BIOS | 4 Мбит Phoenix AwardBIOS v6.00PG | 4 Мбит AMI BIOS v2.51 | 4 Мбит AMI BIOS v2.51 | 4 Мбит AMI BIOS v2.51 | 4 Мбит Phoenix AwardBIOS v6.00PG |
| Форм-фактор, размеры | ATX, 30,5x24,5 см | ATX, 30,5x24,5 см | ATX, 30,5x24,5 см | ATX, 30,5x24,5 см | ATX, 30,5x24,5 см |
| Средняя текущая цена (количество предложений) | Н/Д(0) | Н/Д(1) | Н/Д(0) | Н/Д(0) | Н/Д(0) |
Результаты тестов
Поскольку совсем недавно, при изучении SiS655FX, мы проводили сравнение всех современных чипсетов под Pentium 4, в этот раз было решено ограничиться только двухканальными решениями. В роли лидера выступила одна из быстрейших плат на i865PE (как вы помните, представители этого чипсета после определенной оптимизации на уровне BIOS догоняют самые быстрые платы на i875P), а результаты этой же модели с отключенной в BIOS оптимизацией работы с контроллером памяти мы использовали в качестве «типичного» i865PE. Пара двухканальных чипсетов SiS представлена, по сути, одной и той же платой ASUS, что должно полностью исключить возможные колебания скорости от производителя к производителю, а вот модель Soltek на PT880 может оказаться и не самой быстрой. Наконец, не будем преждевременно сбрасывать со счетов интегрированный ATI Radeon 9100 IGP, который очевидно медленнее своих конкурентов, но намного ли?
Что ж, по скорости чтения из памяти «раскачанному до максимума» i865PE (на диаграммах обозначен как «i865PE+PAT») альтернативы пока нет. Любопытно, что «простой» i865PE не так впечатляет: современные решения от SiS и VIA его легко обходят, и лишь чипсет ATI остается позади. SiS655TX здесь выходит на второе место и выглядит предпочтительнее своего предшественника.
А вот при тестировании скорости записи в память оба новичка празднуют победу! Прежний лидер от Intel проигрывает им почти 10% и, в силу особенностей настройки конкретной платы ASUS, даже немного уступает самому себе с отключенными оптимизациями. Radeon 9100 IGP стабильно замыкает группу соревнующихся. Отметим, что и в этом тесте Advanced HyperStreaming Technology в новом чипсете SiS заметно превосходит «просто» HyperStreaming Technology в SiS655FX.
Момент истины — тест латентности памяти. Четко видно, что оптимизированный i865PE по-прежнему лучший, неоптимизированный — очень плох в этом компоненте, SiS655TX и VIA PT880 выглядят вполне прилично, чипсет ATI уступает даже большинству одноканальных продуктов. Новый чипсет VIA демонстрирует практически ту же латентность, что и одноканальный PT800 — это вообще характерно для подобных пар (вспомним хоть i875P/i865PE и i848P — последний в сегодняшнем соревновании уверенно занял бы второе место со своим результатом (221 такт)). А SiS655TX вновь обходит своего предшественника.
Подводя итоги низкоуровневого изучения подсистемы памяти чипсетов, можно порадоваться хорошим показателям новичков. TX-версия превзошла SiS655FX по всем статьям и уверенно занимает второе место в списке лучших, даже обходя i875P/i865PE по скорости записи. VIA PT880 выглядит чуть поскромнее, имея ту же невыдающуюся латентность, что и его одноканальный предшественник, но искупая это типично высокой скоростью чтения двухканальных решений и рекордной скоростью записи. Таким образом, можно, наконец, надеяться на более или менее серьезную конкуренцию с топовыми продуктами Intel. ATI Radeon 9100 IGP подтвердил свои крайне невысокие показатели и может соперничать по скорости только с одноканальными продуктами, причем еще и не со всеми.
Для иллюстрации вышесказанного мы приводим в тесте на скорость архивирования результат лучшего одноканального чипсета, так как именно этот тип задач наиболее чувствителен к латентности памяти. Здесь i848P (представляемый платой ASUS P4P800S-E Deluxe) совсем немного уступает идущему в общем зачете вторым SiS655TX, причем чипсет SiS почти в полтора раза быстрее читает из памяти и на 20% быстрее пишет. Достигаемая VIA PT880 латентность оставляет его лишь на уровне вроде бы более медленного SiS655FX.
Архивирование в 7-Zip просто подтверждает результаты WinRAR. i865PE на 6% опережает улучшенный чипсет SiS и на 10,5% — двухканальный дебют VIA. Это уже не такой внушительный отрыв, какой был у продуктов Intel год назад, но все же разница видна.
Из всех тестов нашей открытой методики кодирования видео мы выбрали для иллюстрации кодирование в формат MPEG2 при помощи Canopus ProCoder по самой банальной причине: в нем разрыв между соревнующимися оказался наибольшим. Практически во всех тестах методики скорость работы с памятью играет куда менее важную роль, чем тактовая частота процессора, так что не стоит удивляться максимальной разнице между участниками всего в 4%. Имейте это в виду, если для вас кодирование видео — первейшая задача, под которую вы собираете компьютер. Что же до персоналий, то, наконец, порадовал чипсет ATI — впрочем, его третье место достигнуто жульническим образом: плата ASUS P4R800-V Deluxe несколько «задирает» частоту FSB (в нашем случае результирующая частота процессора составила 3271 МГц — на те самые 2% выше нормы).
По скорости обработки изображений в Adobe Photoshop заметно выделяются только i865PE (на 7% опережает основную группу) и ATI Radeon 9100 IGP (на 6% отстает от нее).
В трех использованных нами играх ситуация одинаковая: i865PE лидирует, SiS655TX занимает второе место, VIA PT880 третий, наравне с SiS655FX. Впрочем, превосходство соперников друг над другом не так уж и велико: i865PE выигрывает около 4% у SiS655TX и 6—9% у топового чипсета VIA. Интегрированный чипсет ATI привычно плетется в хвосте, уступая лидеру 9—10%.
Для более наглядного представления результатов сведем некоторые линии сегодняшнего сравнения в таблицу:
| Тест, превосходство в процентах | Чтение, CB32 | Запись, CB32 | Латентность, CB32 | 7-Zip | WinRAR | MPEG2 | Photoshop | RtCW | SS2 | UT2003 |
| SiS655TX vs. SiS655FX | +9,0 | +9,6 | +13,0 | +10,8 | +1,5 | +3,7 | +2,8 | +2,5 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| SiS655TX vs. VIA PT880 | +9,6 | +0,7 | +14,3 | +4,2 | +9,1 | +3,4 | +0,5 | +4,2 | +3,8 | +3,2 |
| SiS655TX vs. i875P/i865PE | -9,8 | +9,0 | -14,3 | -5,8 | -10,2 | 0,3 | -5,7 | -4,4 | -4,3 | -3,1 |
| VIA PT880 vs. i875P/i865PE | -17,7 | +8,3 | -25,0 | -9,5 | -17,7 | -3,0 | -6,2 | -8,2 | -7,8 | -6,1 |
Выводы
Кратко резюмируя, SiS655TX и VIA PT880 — достойные конкуренты остающимся и поныне топовыми чипсетам Intel. Небольшая проблема состоит в том, что свои двухканальные решения SiS и VIA вывели на рынок почти с годичным опозданием относительно i865PE/i875P. Более того: ни тот, ни другой чипсет не предлагают ничего действительно уникального и полезного для каждого покупателя, да еще и по скорости они решениям Intel проигрывают — SiS655TX поменьше (на уровне 5% в реальных приложениях), VIA PT880 побольше (до 10% в аналогичных условиях). Разумеется, тайваньские производители традиционно устанавливают на свои продукты более низкие цены, что позволит им теперь отвоевать часть рынка высокопроизводительных систем.
Если говорить о будущем, то продукты Intel с кодовыми именами Alderwood и Grantsdale уже совсем рядом, а вот когда SiS и VIA смогут предложить нам чипсеты с поддержкой DDR2 и PCIE — не вполне ясно. Правда, необходимость DDR2 (точнее, нынешних ревизий этого типа памяти) для конечного пользователя под большим вопросом, но вот пришествие PCI Express остановить, очевидно, ни у кого уже не получится. Таким образом, мы рискуем снова столкнуться с ситуацией, когда Intel установит планку, а остальные будут до нее допрыгивать. Подождем и посмотрим, благо, осталось недолго.
