ASRock 870 Extreme3 — системная плата на базе чипсета AMD 870 (Socket AM3)


Среди рассмотренных нами плат на чипсете AMD 870 пока встречались лишь основательно оснащенные модели, хотя этот чипсет и не рассчитан на энтузиастов. Вероятно производители решили, что платы без поддержки интегрированной графики по сегодняшним меркам автоматически попадают в категорию моделей для поклонников игр и прочий требовательный контингент. В ASRock решили поступить аналогичным образом.

Особенности платы

Как и конкуренты, разработчики из ASRock посчитали, что два графических порта будут смотреться на этой плате не лишними, несмотря на отсутствие формальной поддержки этим чипсетом CrossFire. Однако в отличие от них не стали выделять четыре линии для второго графического порта, а сделали возможность динамического переключения в зависимости от занятости второго слота. Таким образом конфигурация CrossFire работает в оптимальном симметричном режиме (x8+x8), а если в конфигурации имеется только одна карта, то она получает в свое распоряжение все 16 линий, что является пусть и не обязательным, но положительным фактором.

Довольно забавное наблюдение: платы ASRock стали в чем-то похожи дизайном на изделия Gigabyte, включая наличие бортиков у периферийных разъемов и синие фирменные таблички на радиаторах. Только вот поддержка устаревающих интерфейсов на этой плате реализована слабо: имеется только COM-порт, а все еще актуальный IDE разработчики решили не устанавливать.

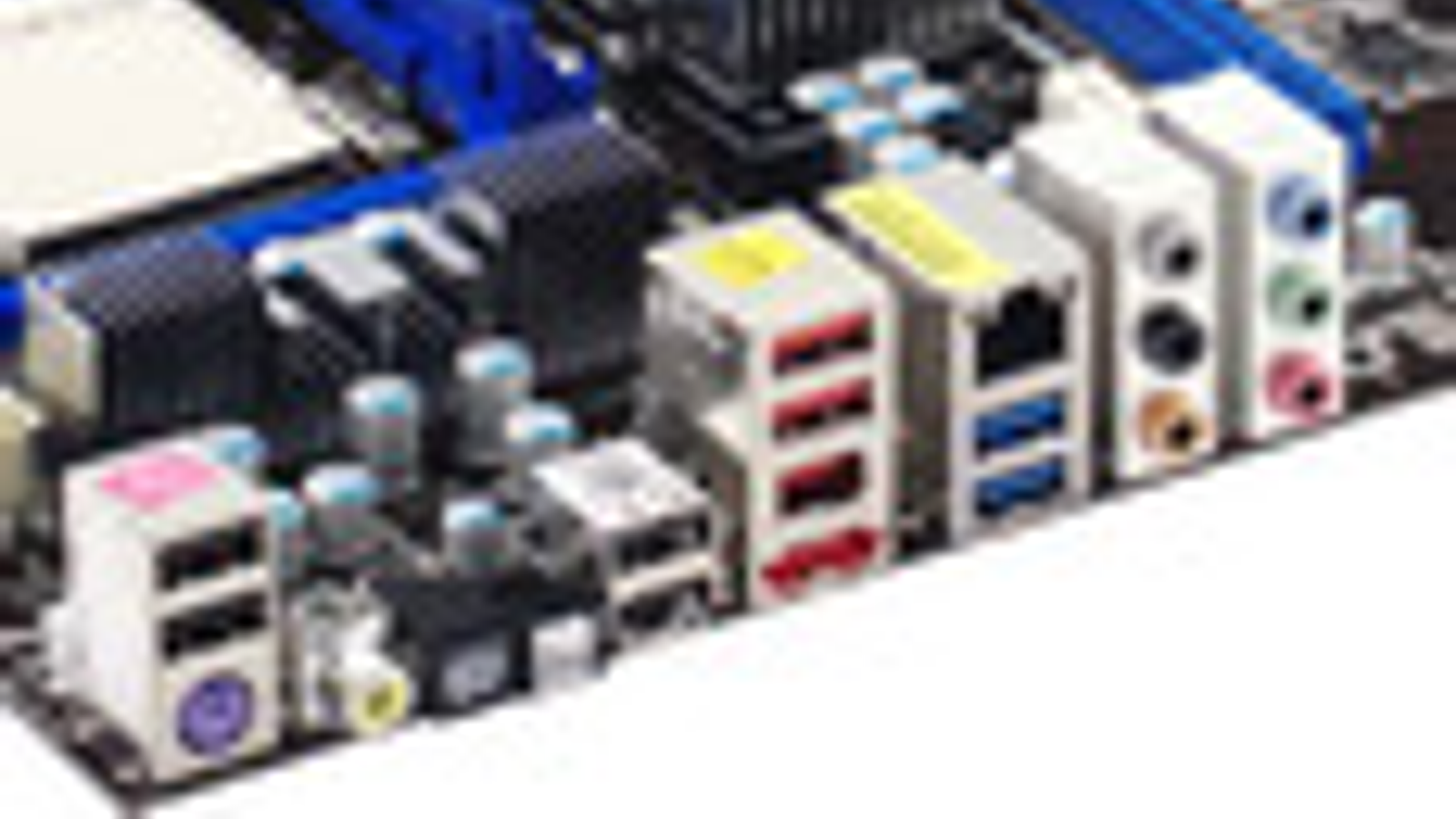

по ссылке — вид платы в 3/4 со стороны задней панели

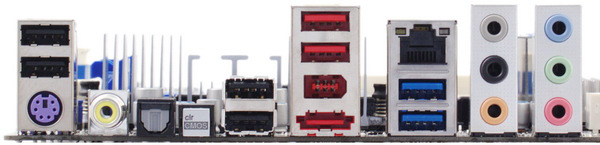

На задней панели много свободного места, при этом все основное уместилось, и все актуальные на сегодня опции — тоже. Есть два порта USB 3.0, по одному FireWire и eSATA, причем последний выделен из числа чипсетных портов и также соответствует версии 3.0. Имеется и уже встречавшаяся нам на некоторых моделях ASRock и ECS удобная кнопка для сброса содержимого CMOS.

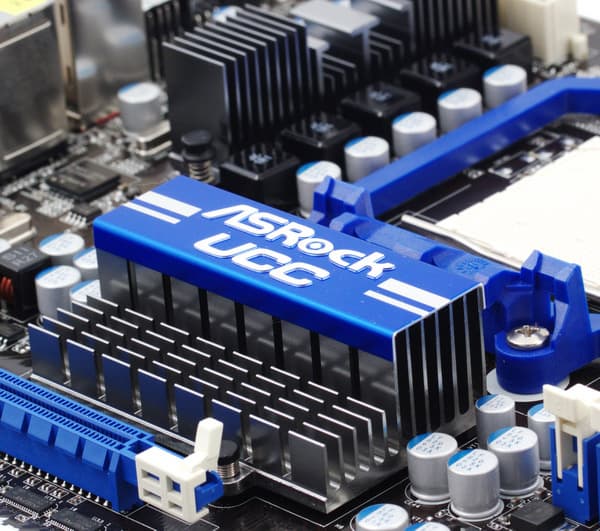

Ничего хорошего о закрывании радиаторов крышками мы в очередной раз не можем сказать, но у ASRock хотя бы сам радиатор имеет тонкостенную конструкцию, и есть шанс, что при достаточно мощном вентиляторе на задней панели часть воздушного потока станет протягиваться внутри радиатора.

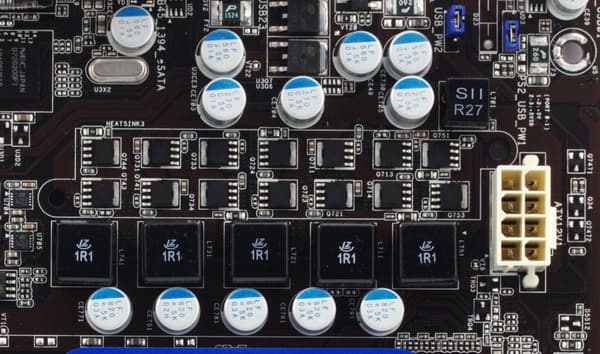

Стабилизатор напряжения довольно скромный, вернее сказать, соответствует плате на среднебюджетном чипсете, просто та же Gigabyte избаловала нас избыточными конструкциями, которые проникли уже и в средний сегмент. Четыре канала для питания ядра имеют по 3 высокоэффективных полевых транзистора с Low RDS (on), в канале, питающем CPU NB, имеется 2 полевых транзистора. Установлены 5 конденсаторов по 820 мкФ, 3 — по 270 мкФ, 4 — по 560 мкФ, все конденсаторы на плате твердотельные. Заявлена поддержка процессоров с TDP до 140 Вт включительно, хотя я бы не рекомендовал тут выходить за пределы 125 Вт.

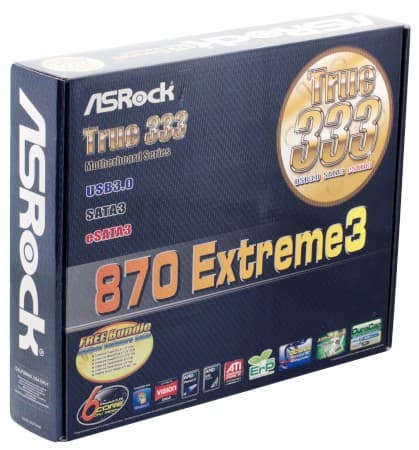

Нарядная упаковка с голографическим покрытием, комплектация стандартная, включающая четыре шлейфа SATA с металлическими защелками, руководство пользователя и несколько иллюстрированных плакатов по настройке. Из утилит собственной разработки ASRock предлагает OCTuner, которая менее функциональна по сравнению с AMD OverDrive, и IES для управления режимами энергосбережения, утилита OC DNA предоставляет возможность сохранения профиля настроек BIOS из-под Windows, так что этот профиль может быть перенесен на другой компьютер, разумеется, с точно такой же платой. Из сторонних утилит прилагается Norton Internet Security.

Функциональность

Плата основана на чипсете AMD 870 (северный мост AMD 870 и южный SB850). Для подключения накопителей установлено 5 внутренних портов SATA 3.0, которые могут объединяться в режимах RAID 0, 1, 0+1 и 5, еще один порт реализован в виде внешнего eSATA 3.0. Функциональность чипсета дополняют следующие контроллеры:

  • интегрированный звук (7.1-канальный HDA-кодек Realtek ALC892), на заднюю панель выведен оптический и коаксиальный S/PDIF Out;
  • сетевой контроллер (Realtek RTL8111E, интерфейс PCI-Ex1), с поддержкой скоростей 10/100/1000 Мбит/с (Gigabit Ethernet);
  • FireWire (VIA VT6315N, интерфейс PCI-Ex1) c поддержкой двух портов IEEE1394a, один из которых выведен на заднюю панель;
  • USB 3.0 (NEC D720200F1, интерфейс PCIEx1), с поддержкой двух портов USB 3.0;
  • cистемный мониторинг (NuvoTon NCT6771F). Предусмотрена возможность задать целевой порог температуры, которая будет автоматически поддерживаться (45—65 °C), а также «целевую скорость» в виде значения от 1 до 9 (чем выше значение, тем более высокой будет минимальная частота вращения), максимальная частота не ограничивается во избежание перегрева и зависит от теплоотдачи. Регулировка работает только для 4-контактных вентиляторов.

Качество аналоговых выходов интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.2.3 и звуковой карты ESI Juli@:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ+0,02, −0,14Очень хорошо
Уровень шума, дБ (А)−87,7Хорошо
Динамический диапазон, дБ (А)87,6Хорошо
Гармонические искажения, %0,0063Очень хорошо
Гармонические искажения + шум, дБ (А)−75,7Средне
Интермодуляционные искажения + шум, %0,017Очень хорошо
Взаимопроникновение каналов, дБ−86,8Отлично
Интермодуляции на 10 кГц, %0,016Очень хорошо

Общая оценка: Очень хорошо (подробнее).

Не самая лучшая по качеству реализация одного из наиболее распространенных кодеков: Realtek ALC892, согласно объективным замерам чуть выше типичного находится уровень гармонических искажений.

Разгон

Методику тестирования производительности, разгона и конфигурацию тестового стенда можно посмотреть на этой странице.

Настройки для разгона в BIOSНаличиеПримечание (диапазон регулировки)
Тайминги памяти+
Частота памяти+DDR3-800—DDR3-1600
Частота (множитель) шины HT+
Опорная частота ЦП +150—500 МГц
Коэффициент умножения ЦП +два параметра: для ядер и CPU NB
Возможность разблокировки ядер у соответствующих процессоров +через BIOS
Напряжение процессора+

0,6000—1,7500 В (CPU)
0,6000—1,7500 В (CPU NB)
2,56—2,70 В (CPU VDDA)

Напряжение памяти+0,987—1,995 В
Напряжение HT-шины+1,20—1,82 В
Напряжение чипсета+1,108—1,794 В (северный мост)
1,10—1,40 В (южный мост)

(*) Диапазоны регулировки коэффициента умножения и напряжения процессора, а также шины HT, в BIOS, зависят от установленного процессора и приведены для используемого в наших тестах Phenom II X4 810. Использовалась версия BIOS 1.6 от 29/9/2010.

Мы уже отмечали практически идеальный набор и расположение параметров в соответствующем разделе меню BIOS, все, действительно, под рукой, серым цветом подсвечиваются результирующие частоты, которые будут установлены для выбранного сочетания опорных частот и множителей. Неплохо бы еще предусмотреть подсветку красным цветом опасных величин напряжения, как сделано у MSI и Gigabyte, чтобы снизить риск неумышленного «поджаривания» компонентов. Есть возможность загрузить автоматически предустановленные параметры для разгона, исходя из желаемой частоты ядер, что полезно как для начинающих, так и для тех, кто хочет ускорить подбор оптимальных параметров, взяв за основу автоматически выставленные. Есть в распоряжении пользователя и функция динамического разгона, позволяющая запрограммировать своего рода аналог Turbo Core (штатно доступный лишь для шестиядерных процессоров), причем тут пользователь сам определяет величину (4—20%), на которую будет подниматься опорная частота при максимальной нагрузке на процессор, в остальное время она будет оставаться стандартной или сниженной, если включена функция Cool'n'Quiet.

Автоматическая загрузка с параметрами по умолчанию при переразгоне работает, хоть и не так стабильно, как, например, у плат Gigabyte. В меню есть возможность задать количество перезапусков, после которого происходит аварийная загрузка, но иногда без полного выключения и включения питания обойтись не удается. Есть возможность сохранения до 3 пользовательских профилей настроек BIOS.

 Phenom II X3 720 Black Edition (2,8 ГГц)Phenom II X4 810 (2,6 ГГц)
Тактовая частота ЦП, МГц36003679
Опорная частота (множитель), МГц200 (x18)283 (x13)
Напряжение питания ядра/CPU NB (по данным системного мониторинга BIOS), В1,45/1,301,47/1,35
Частота (множитель) CPU NB, МГц2400 (x12)2547 (x9)
Частота (множитель) шины HT, МГц2000 (x10)1989 (x7)
Частота памяти, МГцDDR3-1333DDR3-1132
Примечаниеразгон с увеличением множителей (ядра и CPU NB)разгон с увеличением опорной частоты, снижены множители CPU NB и шины HT

Результат достаточно скромный, который даже можно назвать разочаровывающим, учитывая основательную схемотехнику стабилизатора напряжения для процессора и наличие радиатора на полевых транзисторах, что нетипично для плат этого класса. Минимум до 3,7 ГГц платы от конкурентов на этом чипсете, из числа протестированных в нашей лаборатории, набирали свободно, а MSI 870A-G45 покорила и 3,8 ГГц.

Производительность и экономичность

Для сравнения были взяты результаты ранее протестированной платы Gigabyte 870A-UD3 на таком же чипсете.

дискретная графика (Radeon HD4850) ASRock 870 Extreme3 Gigabyte 870A-UD3
Архивирование в 7-Zip, мин:сек 2:202:15
Архивирование в WinRAR, мин:сек1:171:15
HDPlay (DXVA Off/On), CPU load 26%/3%26%/3%
FarCry 2 (Very High@1680×1050), fps6262
World in Conflict (Very High@1680×1050), fps2929

Потребляемая мощность

Потребляемая мощность измеряется в наших тестах встроенным в блок питания ваттметром, для системы в целом.

Phenom II X4 810 + Radeon HD4850 ASRock 870 Extreme3Gigabyte 870A-UD3
Редактирование текста, Вт (Cool’n’Quiet On)5962
Редактирование текста, Вт (Cool’n’Quiet Off)8879
Игра FarCry 2, Вт 141—177139—168

Отличия в обеих категориях тестов слишком малы, чтобы всерьез их обсуждать, однако надо для статистики отметить, что минимальное преимущество все же на стороне Gigabyte.

Выводы

Плата имеет оптимальное оснащение периферийными интерфейсами по меркам среднебюджетной модели, два графических порта с поддержкой симметричной конфигурации CrossFire также для определенной категории пользователей будут являться неплохим бонусом. Несмотря на слово Extreme в названии, стоимость платы весьма умеренная. Словом, плата заслуживает внимания. Лишь относительно слабые успехи в разгоне портят картину.

Средняя текущая цена (количество предложений) этой модели в московской рознице: Н/Д(0)

Эта модель на сайте производителя




29 декабря 2010 Г.
