MSI 870A-G54 — системная плата на чипсете AMD 870 (Socket AM3)


Продолжаем рассматривать новинки в ряду плат на чипсете AMD 870, не так давно мы протестировали плату Gigabyte 870A-UD3, впечатляющую своей не по рангу богатой функциональностью, а еще раньше в лаборатории побывала Biostar TA870+, являющаяся неплохим примером утилитарной модели на этом среднебюджетном чипсете. На этот раз перед нами модель от MSI, также по всем признакам рассчитанная на широкий круг потребителей, но не лишенная некоторых фирменных особенностей.

Особенности платы

Два графических порта для организации CrossFire фактически уже стали стандартной комплектацией плат на среднебюджетных чипсетах от AMD, даже не поддерживающих официально такой возможности. Как и в большинстве аналогичных решений, под второй порт выделено 4 линии PCI Express из числа резервных в чипсете, и, разумеется, туда может быть установлена не только видеокарта, но и любая другая карта расширения с портом меньшей ширины. Порт PCI Express x1 доступен вне зависимости от того сколько видеокарт установлено, а вот три PCI-порта могут оказаться скрыты под системами охлаждения, если пользователь решит поставить две видеокарты с громоздкими кулерами.

Впрочем, актуальность PCI-карт постепенно уменьшается, новые карты расширения целесообразно покупать в формате PCIE, поэтому речь идет в основном о компонентах старых ПК, используемых при плавном апгрейде. Соответственно, эта плата очень хорошо подходит для такого рода апгрейдов. Но есть и нюанс, во всяком случае, обнаружившийся на примере нашей звуковой карты ESI Juli@, которую мы используем для замеров качества аналоговых выходов интегрированного аудио. Плата смогла распознать ее наличие лишь при установке в первый PCI-слот, в том числе и при принудительном выключении интегрированных на плату контроллеров (чтобы исключить вариант конкуренции за IRQ), к сожалению, в BIOS нет строк типа PnP OS и сброса таблицы прерываний. Соответственно, в ряде случаев при глобальном апгрейде придется переустанавливать ОС, если она откажется загружаться.

Компоновка платы достаточно рациональна. Удобство подключения накопителей к внутренним портам обеспечивается использованием угловых колодок как для SATA-, так и для PATA-портов. Не совсем удобно, что три разъема для подключения кулеров собраны в области процессорного гнезда и памяти, неплохо бы добавить еще один разъем где-то за крайним PCI-слотом, то есть внизу платы при ее расположении в «башенном» корпусе. Из устаревших типов интерфейсов, разработчики вспомнили про флоппи-дисковод и COM-порт, который даже решили вывести штатным образом на заднюю панель. Плата немного не дотягивает по ширине до габаритов стандартного формата ATX, поэтому при подключении и особенно отсоединении шлейфа питания надо соблюдать известную осторожность, чтобы не испытывать плату на излом.

Фирменной опцией платы можно назвать регулятор опорной частоты, выведенный в форме «аналоговой» ручки. Чтобы воспользоваться регулировкой, надо предварительно нажать находящуюся рядом кнопку, при этом зажжется подсветка самих регуляторов. Функция действительно работает, причем фактическая величина тут же фиксируется в BIOS и будет использоваться после перезапуска, соответственно и регулировать частоту можно как после запуска ОС, так и в любом другом состоянии. Тем не менее, область рационального применения такой функции выглядит довольно узкой, во всяком случае для пользователей Windows. Для тонкого подбора максимальной частоты удобнее пользоваться функциями AMD OverDrive, запустив при этом тест стабильности, при этом велика вероятность, что получится остановиться не в момент зависания или фатальной ошибки системы, а в момент, когда утилита определит потенциальную нестабильность и сообщит об ошибке. Ну а для простого разгона этот регулятор тем более не подходит, поскольку никак не влияет на значения остальных множителей и частот, которые нужно принимать во внимание, разгоняя процессор за счет изменения опорной частоты. Соответственно, если просто начать крутить ручку, система довольно быстро зависнет, и велика вероятность, что придется воспользоваться аппаратным сбросом CMOS перед следующим включением.


по ссылке — вид платы в 3/4 со стороны задней панели

По сравнению с упомянутыми в начале статьи платами, рассматриваемая модель оснащена довольно скромно. Из необязательных портов можно назвать лишь пару USB 3.0.

Система охлаждения чипсета также классическая и скромная. Радиатор на северном мосту вообще наиболее простой конструкции, которую можно встретить по нынешним временам, когда самовыражение дизайнеров плат сосредоточилось на изготовлении не обязательно эффективных, но непременно эффектно выглядящих радиаторов. Тем не менее, для этого чипсета, не имеющего ни видеоядра, не поддержки большого количества линий PCI Express, даже при максимальной нагрузке, вполне достаточно охлаждения, обеспечиваемого такого рода конструкциями. Никаких признаков перегрева мы не зафиксировали. Ну а для тех, кто хочет собрать систему повышенной надежности, например, на случай особо жаркой погоды и круглосуточной работы, можно лишь порекомендовать выбрать процессорный кулер с соответствующим образом ориентированным вентилятором.

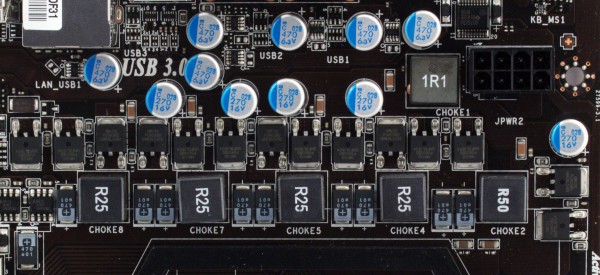

Стабилизатор напряжения питания процессора — 5-канальный, установлено по 3 полевых транзистора во всех каналах, 6 твердотельных конденсаторов по 470 мкФ и 5 — по 270 мкФ, а также 10 Hi-с (танталовых) конденсаторов по 470 мкФ. Используются катушки с ферритовыми сердечниками последнего поколения, для которых заявляется на 20 градусов меньшая температура при тех же условиях использования. Это великолепие маркетологи MSI называют Military Class Components, и раньше подобные компоненты использовались лишь в топовых моделях плат. Трудно сказать насколько это актуально в среднебюджетном сегменте, может быть лучше было больше внимания уделить использованию более современных полевых транзисторов (с Low RDS(ON)), либо поставить интегральную схему DrMOS, а конденсаторы сойдут и простые твердотельные? Точнее ответить на этот вопрос мы сможем после тестов по разгону процессоров на этой плате, поскольку нюансы конструкции стабилизатора особенно явно проявляются именно там. Также реализована технология Active Phase Switching, поддерживающая динамическое отключение неиспользуемых каналов стабилизатора при работе с частичной нагрузкой, причем ее можно включать и выключать отдельным пунктом из BIOS, а процесс управления визуально отображается с помощью светодиодной линейки. Поддерживаются процессоры с заявленным TDP до 140 Вт. Недавно в линейке MSI появилась упрощенная версия этой платы под индексом 870-G45, на которой установлен стабилизатор напряжения стандартной конструкции.

Плата поступила к нам в OEM-комплектации, но судя по описанию на сайте производителя, никаких интересных бонусов к плате не прилагается.

Функциональность

Плата основана на чипсете AMD 870 (северный мост AMD 870 и южный SB850). Для подключения накопителей установлено 6 портов SATA 3.0, диски, подключенные к ним, могут объединяться в режимах RAID 0, 1, 0+1 и 5, имеется также двухканальный порт PATA/133, поддерживаемый, к сожалению, внешним контроллером, несмотря на наличие поддержки в чипсете. Набор дополнительных контроллеров имеет следующий вид:

  • интегрированный звук (10-канальный HDA-кодек Realtek ALC892) с поддержкой независимого стереопотока при подключении аудиовыходов с передней панели корпуса, из цифровых интерфейсов на заднюю панель выведен оптический S/PDIF Out;
  • IDE (JMicron JMB368, интерфейс PCIEx1) с поддержкой канала на 2 устройства PATA/133;
  • USB 3.0 (NEC µD720200F1, интерфейс PCIEx1 2.0), с поддержкой двух портов;
  • сетевой контроллер (Realtek 8111DL, интерфейс PCIEx1), с поддержкой скоростей 10/100/1000 Мбит/с (Gigabit Ethernet);
  • cистемный мониторинг (Fintek F71889ED), в BIOS предусмотрено автоматическое управление частотой вращения процессорного вентилятора, пользователь может определить целевую температуру (40—60 °C), которая будет поддерживаться, и минимальную частоту вращения (в процентах от максимума, вплоть до 50%). Регулировка поддерживается как для 3-, так и для 4-контактных вентиляторов. Пользователь также может ограничить частоту вращения системного вентилятора на фиксированную величину (50% и 75% от максимальной).

Качество аналоговых выходов интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.2.3 и звуковой карты ESI Juli@:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0,01, −0,05 Отлично
Уровень шума, дБ (А): −89,1 Хорошо
Динамический диапазон, дБ (А): 89,3 Хорошо
Гармонические искажения, %: 0,0020 Отлично
Гармонические искажения + шум, дБ (А): −78,9 Средне
Интермодуляционные искажения + шум, %: 0,013 Очень хорошо
Взаимопроникновение каналов, дБ: −88,8 Отлично
Интермодуляции на 10 кГц, %: 0,012 Очень хорошо

Общая оценка: Очень хорошо (подробнее).

Стандартные результаты для используемого широкораспространенного кодека.

Разгон

Методику тестирования производительности, разгона и конфигурацию тестового стенда можно посмотреть на этой странице.

Настройки для разгона в BIOS Наличие Примечание (диапазон регулировки)
Тайминги памяти +
Частота памяти + DDR3-800—DDR3-1600
Частота (множитель) шины HT +
Опорная частота ЦП + 190—690 МГц
Коэффициент умножения ЦП + два параметра: для ядер и CPU NB
Режим «разблокировки» ядер + через BIOS
Напряжение процессoрного ядра + 0,949—1,994 В (для ядер)
0,141—1,756 В (для CPU NB)
Напряжение памяти + 0,843—2,575 В
Напряжение чипсета + 1,094—1,413 В (для северного моста)
1,095—1,425 В (для южного моста)
1,186—1,560 В (для HT-шины)

(*) Диапазон регулировки напряжения процессора и некоторые другие параметры, доступные в BIOS, могут варьироваться в зависимости от установленного процессора и приведены для используемого в наших тестах Phenom II X4 810. Использовалась версия BIOS 17.7.

В наличии полный набор разгонных параметров, диапазоны настроек также достаточны на практике. К сожалению, реакция автоматики в случае, если произошло зависание вследствие переразгона, на этот раз оставляла желать лучшего. В BIOS есть возможность задать количество аппаратных перезапусков, после которых плата должна загрузить настройки по умолчанию, но, как мы знаем, на примере тех же плат Gigabyte или ASUS, существует гораздо более изящная возможность реализовать эту функцию таким образом, что факт переразгона будет определяться непосредственно в случае зависания при первом же запуске с некорректными параметрами. Впрочем, поддержка сохранения до 6 пользовательских профилей является хорошей компенсацией этого недостатка.

  Phenom II X3 720 Black Edition (2,8 ГГц) Phenom II X4 810 (2,6 ГГц)
Тактовая частота ЦП, МГц 3800 3835
Опорная частота (множитель), МГц 200 (x19) 295 (x13)
Напряжение питания ядра/CPU NB (по данным системного мониторинга BIOS), В 1,49/1,38 1,48/1,38
Частота (множитель) CPU NB, МГц 2600 (x13) 2360 (x8)
Частота (множитель) шины HT, МГц 2000 (x10) 2065 (x7)
Частота памяти, МГц DDR3-1333 DDR3-1180
Примечание разгон с увеличением множителей (ядра и CPU NB) разгон с увеличением опорной частоты, снижены множители CPU NB и шины HT

Результат просто отличный! И если разгон процессора с разблокированным множителем, как правило, не составляет сложности, то подъем опорной частоты на очень многих платах в последнее время упирается в различного рода внутренние ограничения. В данном же случае, практически полностью раскрыт потенциал обоих процессоров.

Производительность и экономичность

Для сравнения были взяты результаты ранее протестированной платы Biostar TA870+ на таком же чипсете.

дискретная графика (Radeon HD4850) Biostar TA870+ MSI 870A-G54
Архивирование в 7-Zip, мин:сек 2:18 2:16
Архивирование в WinRAR, мин:сек 1:15 1:15
HDPlay (DXVA OFF/ON), CPU load 26%/3% 26%/3%
FarCry 2 (Very High@1680×1050), fps 62 62
World in Conflict (Very High@1680×1050), fps 29 29

Потребляемая мощность

Потребляемая мощность в наших тестах измеряется встроенным в блок питания ваттметром, для системы в целом.

Phenom II X4 810 + Radeon HD4850 Biostar TA870+ MSI 870A-G54
Редактирование текста, Вт (Cool’n’Quiet ON) 78 (Green Power OFF)
66 (Green Power ON)
55 (Green Power OFF)
50 (Green Power ON)
Редактирование текста, Вт (Cool’n’Quiet OFF) 83 79
Игра FarCry 2, Вт 135-195 120-156

Несомненно схема питания у платы от MSI более основательная и изготовлена из более дорогих компонентов, поэтому демонстрирует лучшую экономичность во всех режимах. Обе платы имеют аппаратные схемы для управления количеством активных фаз стабилизатора напряжения. Закономерно, что у Biostar в виду меньшей эффективности самого стабилизатора, экономия при отключении простаивающих каналов оказывается большей, но это все равно не помогает сравняться с конкурентом.

Выводы

Плата ориентирована на тех пользователей, которые предпочитают платы с минимальной собственной функциональностью (минимумом дополнительных контроллеров), то есть собираются строить конфигурацию по своему вкусу, в том числе с активным применением карт расширения в формате PCI из старого компьютера. Впрочем, с учетом отличной схемы питания и хороших результатов в разгонных тестах, эта же плата может заинтересовать и экономных энтузиастов, желающих получить максимум производительности за свои деньги. Такие пользователи могут собрать на этой плате очень мощную конфигурацию, в том числе с двумя видеокартами, работающими в режиме CrossFire.

Средняя текущая цена (в скобках: количество предложений, на которое можно щелкнуть для перехода к списку доступных в московской рознице): Н/Д(0)

Эта модель на сайте производителя
