Компания Acer известна в России в основном как производитель ноутбуков, мониторов и проекторов, но в портфолио компании есть и несколько моделей телевизоров. Нам предложили протестировать телевизор с экраном в 22 дюйма — Acer AT2230.
Содержание:
- Комплект поставки, технические характеристики и цена
- Внешний вид
- Пульт
- Меню
- Коммутация
- Звук
- ТВ-тюнер
- Изображение
- Оценка качества цветопередачи
- Измерение равномерности черного и белого полей и яркости
- Определение времени отклика и задержки вывода
- Измерение углов обзора
- Выводы
Комплект поставки, технические характеристики и цена
Вынесены на отдельную страницу.
Внешний вид

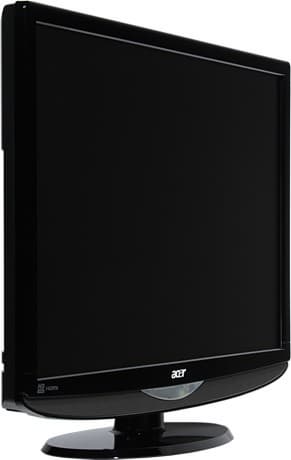

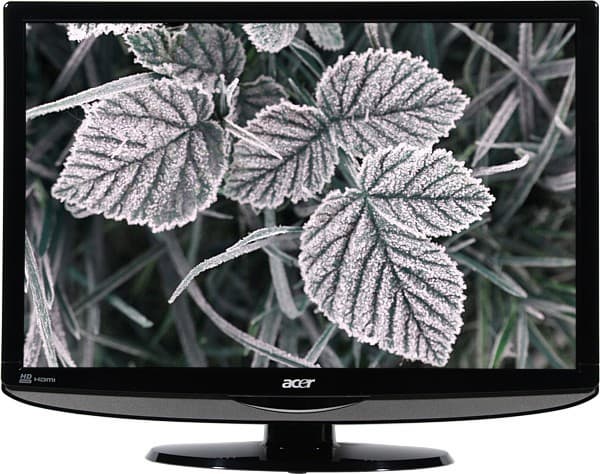

Узкая рамка вокруг экрана, верхняя поверхность основания подставки и стойка имеют черное глянцевое покрытие. Под экраном расположен блок динамиков с пластиковой решеткой. В центре блока, под логотипом — полупрозрачная зеркальная вставка в виде сегмента. За вставкой расположены ИК-приемник и индикатор ждущего режима (неярко светится оранжевым).

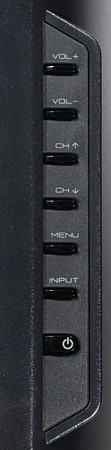

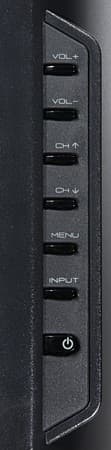

При работе телевизора нижний край вставки по сужающейся к краям дуге подсвечивается белым. Кажется, что телевизор улыбается. Кнопки управления находятся на правой кромке — удобно для правшей. Задняя панель аскетична. На нашем экземпляре не было даже наклейки производителя — это был предпродажный образец. Интерфейсные разъемы расположены в двух нишах на задней панели: в первой ориентированы назад, во второй — вбок.

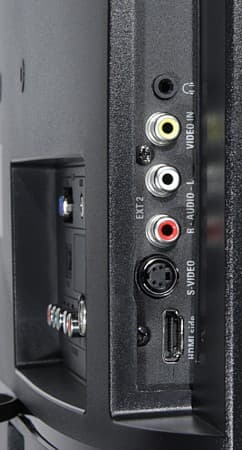

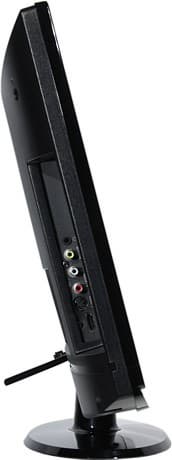

Разъемы во второй группе предназначены для оперативного подключения наушников и таких источников, как, например, видеокамера. Кроме интерфейсных на задней панели находятся разъем питания и разъем для замка Кенсингтона.

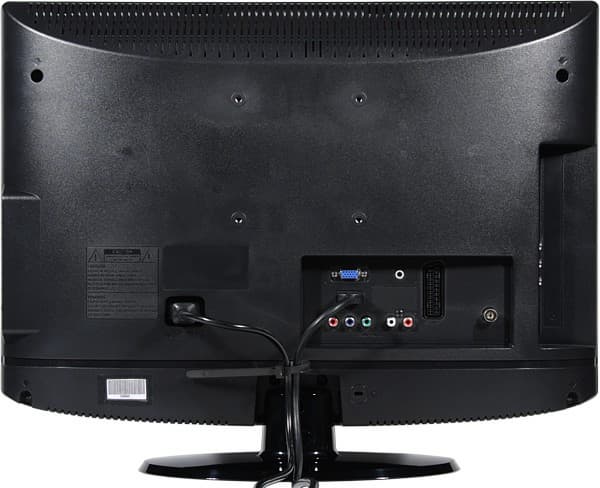

Отходящие кабели можно стянуть в аккуратный пучок пластиковым хомутом. Для настенного монтажа на задней панели есть 4 отверстия под VESA-кронштейн. Штатная подставка имеет очень простую конструкцию с одним шарниром, позволяющим немного отклонять блок экрана назад от вертикального положения.
Подставка достаточно жесткая, но площадь ее основания не велика, поэтому при не очень сильном толчке телевизор может упасть.
Пульт

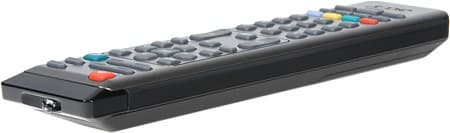

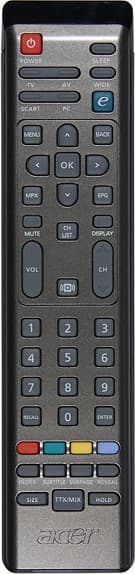

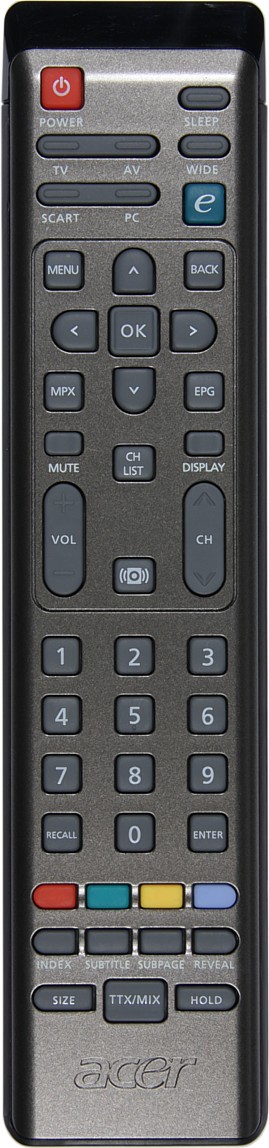

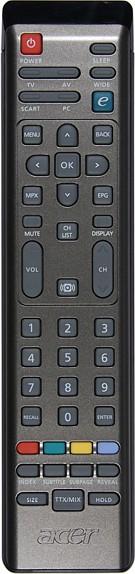

Пульт довольно большой, поэтому, несмотря на то, что их много, кнопки относительно крупные. Подписи к кнопкам в большинстве случаев читаемые. Есть удобные кнопки-качалки. Ход кнопок имеет оптимальный фиксацию — «клик» чувствуется, но он не жесткий. Питается пульт от двух AAA-батареек.
Меню

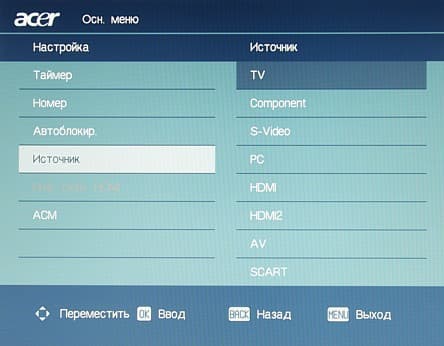

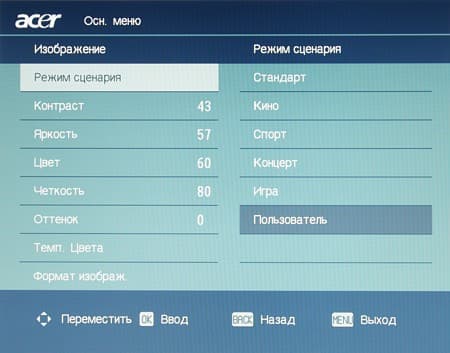

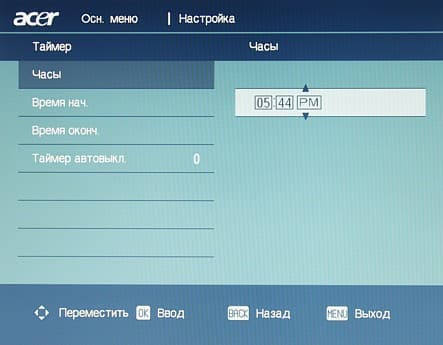

Страницы меню телевизора занимают большую площадь экрана. Навигация удобная. Используется крупный удобочитаемый шрифт без засечек. При регулировке контрастности, яркости и т. д. остается только ползунок и численное значение параметра, что облегчает оценку происходящих изменений.
Есть русская версия экранного меню. Перевод в целом адекватный.
Коммутация

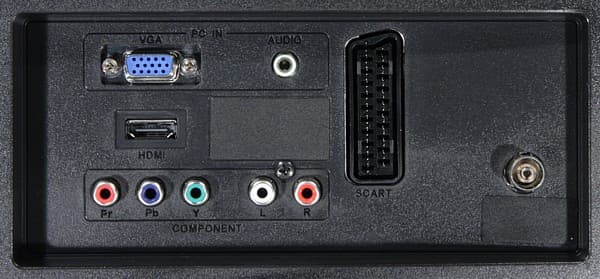

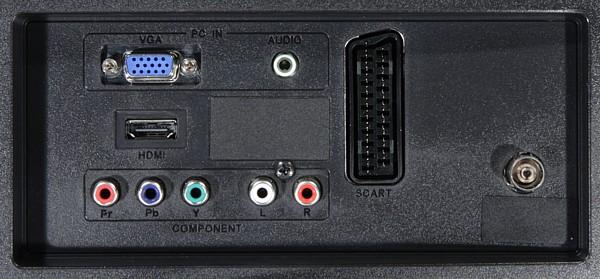

Телевизор оборудован всеми распространенными бытовыми типами видеовходов. Звук для S-Video и композитного входов подается на пару RCA-раземов, для VGA — на гнездо миниджек, а в разъеме SCART есть контакты как для ввода композитного и RGB-видеосигналов, так и аналогового стереозвука. HDMI-вход принимает цифровой звук (только стерео). Через SCART всегда выводится звук и композитное видео текущего ТВ-канала. Все стандартно. Как преимущество можно отметить наличие двух входов HDMI. Подключаться к разъемам удобно.
Звук

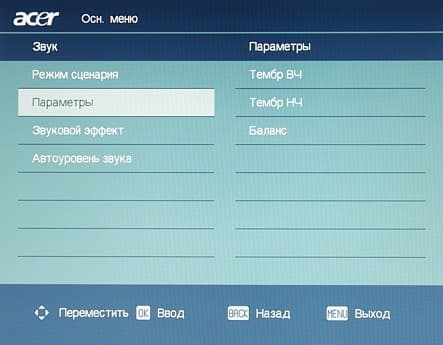

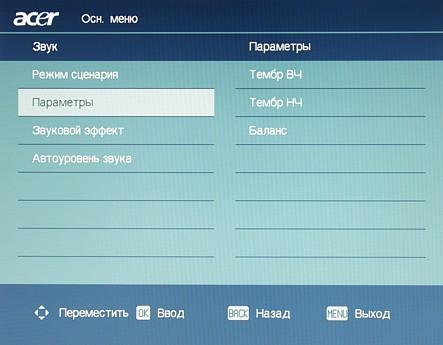

В телевизоре есть регулировки стереобаланса, уровня высоких и низких частот, функции окружающего звучания и автоматического выравнивания уровня громкости.
Значения параметров хранятся в пяти предустановленных профилях, под пользовательское сочетание отведен еще один. Настройки звука глобальные, к каналам и видеовходам не привязаны. Встроенные динамики относительно громкие. Стереоэффект присутствует. Динамики не воспроизводят низкие частоты, а в их звучании присутствует легкий «пластмассовый» оттенок.
Подключение наушников отключает динамики. Запас громкости большой, звук неплохой, правда, нет самых низких частот, зато в паузах шума и наводок не слышно.
ТВ-тюнер

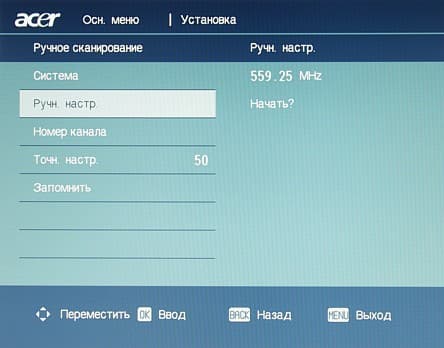

В неблагоприятных условиях приема на комнатную антенну телевизор нашел 15 ТВ-станций (Москва, Останкинская башня далеко и окно на нее не смотрит). Из них 7 отличались картинкой приемлемого качества, 6 — среднего, а 2 — плохого. Результат приемлемый. Каналы можно переставлять и сортировать.

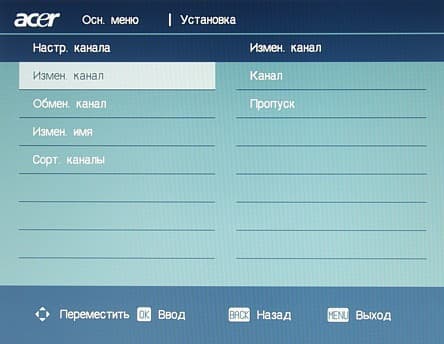

Также поддаются правке свойства каждого канала: система звука, текстовая метка (заглавные латинские буквы, цифры и ряд других символов), признак пропуска и частота (тонкая подстройка и поиск сигнала вверх-вниз от текущего).
Переключение между каналами происходит секунды за две. Телевизор показывает TeleText. Заявлена поддержка NICAM/A2-стереозвука. Есть блокировка программ, таймер включения и выключения в заданное время и таймер отключения через заданный интервал.
Тестирование с помощью референсного источника ТВ-сигнала показало отличное качество изображения при приеме ТВ-программ с сильным сигналом — примерно 480 ТВЛ яркостной четкости и около 120 ТВЛ цветовой, яркостный и цветовой балансы в норме. (Тут описана методика.)

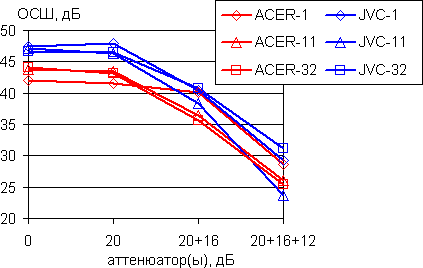

Для сравнения на графике ОСШ (отношения сигнал-шум) также приведены результаты тестирования старенького телевизора JVC. Цифры в легенде означают номер канала, на котором измерялось ОСШ.
В идеальных условиях (один сигнал на входе) чувствительность тюнера высокая.
Набор настроек стандартный. Есть три профиля цветовой температуры, а при VGA-подключении цветовой баланс можно отрегулировать с помощью регулировок интенсивности красного, зеленого и синего цветов. В пяти предустановленных профилях хранятся заводские наборы настроек.
Под пользовательское сочетание отведен один профиль. Функция ACM (Adaptive Contrast Management — адаптивное управление контрастом) подстраивает яркость подсветки в зависимости от изображения: для светлых яркость увеличивается, для темных — понижается.

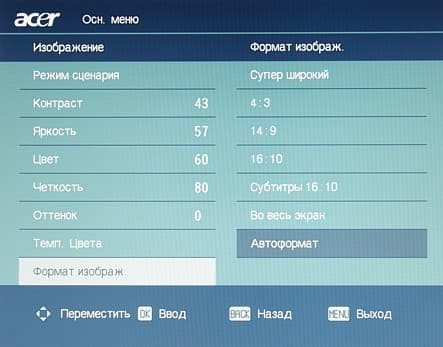

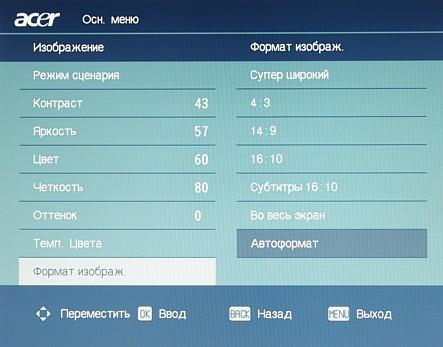

Режимов геометрической трансформации целых 6 штук: 4:3 — вывод изображения с соотношением сторон 4:3 в центре экрана, Супер широкий — вывод изображения с соотношением сторон 4:3 на весь экран в слегка растянутом по горизонтали и обрезанном сверху и снизу виде, 14:9 и 16:10 — для различных вариантов Letter Box, но изображение немного вытянуто по вертикали, Субтитры 16:10 — то же, что и 16:10, но поджато снизу, чтобы субтитры поместились, Во весь экран — принудительное растяжение до границ экрана.
Режима 16:9 нет (напомним, что экран имеет соотношение 16:10). В режиме Автоформат телевизор сам пытается подобрать оптимальный вид трансформации. Доступность режимов зависит от типа подключения и вида видеосигнала.
При подключении к VGA-выходу видеокарты телевизор поддерживает родное для матрицы разрешение в 1680×1050 пикселей. В этом режиме горизонтальные и вертикальные штрихи толщиной в один пиксель выводятся четко. Автоподстройка под параметры VGA-сигнала на удобных изображениях работает быстро и правильно. На шкале серого градации оттенков различимы от 3 в тенях до 240 в светах. Серый цвет имеет значительную примесь красного (что можно попытаться исправить настройками цветового баланса).
При цифровом DVI-подключении (с помощью переходника) также поддерживается разрешение, соответствующее разрешению матрицы, — 1680×1050 пикселей. Картинка выводится без интерполяции, четко, артефактов нет.
HDMI-подключение тестировалось при подключении к Blu-ray-плееру Sony BDP-S300. Телевизор поддерживает режимы 480i, 480p, 576i, 576p, 720p, 1080i и 1080p@24/50/60 Гц. Картинка четкая, цвета правильные, оверскан почти убирается при переключении параметра Инф. скан. HDMI, завал в светах и тенях не выходит за безопасные границы, в случае чересстрочных сигналов 1080i картинка выводится по полям. Из плюсов — реальная поддержка режима 1080p при 24 кадр/с, из минусов — в режимах 720p и 1080i/p картинка растягивается на весь экран, поэтому по вертикали она вытянута настолько, насколько 16:10 отличается от 16:9.
| Яркостная четкость (ТВЛ) | ||
| Композитный | более 540 | Отлично |
| S-Video | более 540 | Отлично |
| Компонентный (480i/p, 576 i/p) | более 540 | Отлично |
| Цветовая четкость (ТВЛ) | ||
| Композитный | 130 | Отлично |
| S-Video | 200 (!) | Отлично |
| Компонентный (480i/p, 576 i/p) | 200 | Очень хорошо |
Отметим очень высокую четкость картинки при композитном и S-Video-подключении. Напротив, компонентное подключение характеризуется не самой высокой цветовой четкостью. При компонентном подключении поддерживаются сигналы 720p и 1080i. Цвета правильные, артефактов не наблюдается. Тонкие градации оттенков различаются, как в тенях, так и в светах (завал не выходит за безопасные границы). Чересстрочный видеосигнал телевизор предпочитает выводить по полям, покадровый вывод выполняется только для неподвижных объектов, исключения встречаются редко, как и расческа на границах объектов в движении. При масштабировании к разрешению матрицы выполняется сглаживание границ объектов.
Тестирование ЖК-матрицы
Методика подробно описана тут. Во всех тестах, если не указано иное, телевизор был подключен по HDMI к компьютеру с видеокартой NVIDIA Quadro FX 2000, Яркость = 100, Контраст = 50, Темп. Цвета. = Стандарт, режим ACM отключен.
Оценка качества цветопередачи
По субъективным ощущениям цвета правильные и насыщенные. Для оценки качества цветопередачи использовали колориметр GretagMacbeth Eye-One Display LT. Параметры целевой гамма-кривой: Gamma = 2.2, Whitepoint = 6500 К.
| Темп. Цвета. | Цветовая температура на шкале серого, К (delta uv) | |||
| 25% | 50% | 75% | 100% | |
| Стандарт | 5860 (0,506) | 6140 (0,610) | 6020 (0,715) | 6070 (0,768) |
| Теплый | 4930 (0,488) | 5020 (0,683) | 4910 (0,778) | 4920 (0,863) |
| Холодный | 7310 (0,449) | 7710 (0,553) | 7710 (0,613) | 7840 (0,662) |
Ближе всего к 6500 К подобрался профиль Стандарт, хотя и с отклонениями от спектра абсолютно черного тела. Напомним, что при HDMI-подключении нет ручной подстройки усиления красного, зеленого и синего цветов.
Приведенные ниже графики показывают, какая нужна коррекция цветов в случае профиля Стандарт (в идеальном случае все три цвета ложились бы на прямую, идущую из нижнего левого угла в верхний правый).
В целом, цветопередача нормальная, небольшой недостаток зеленого визуально не ощущается. Главное — гамма-кривая близка к целевой, оттенки серого сбалансированы с белым и цветовой баланс оттенков серого практически не зависит от яркости оттенка. Цвета достаточно насыщенные, цветовой охват близок к sRGB.
| Координаты CIE xyY | ||
| Цвет | x | y |
| Красный | 0,663 | 0,324 |
| Зеленый | 0,291 | 0,572 |
| Синий | 0,146 | 0,070 |
На шкале серого оттенки различаются с шагом через 1 от 0 в тенях и до 252 в светах. Присутствует динамическое смешение цветов (дизеринг). При увеличении параметра Контраст пропадают градации в светах, при уменьшении — уменьшается яркость. При изменении параметра Яркость меняется только яркость.

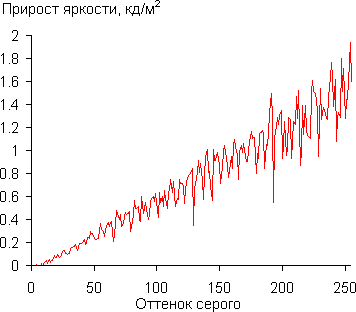

Для оценки характера роста яркости на шкале серого мы измерили яркость 256-ти оттенков серого (от 0, 0, 0 до 255, 255, 255). График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами.
Аппаратно оттенки серого начинают отличаться от черного с 8, видимо, до этого визуально видна только граница между оттенками с различным характером смешения. Зато далее вплоть до 255 сохраняется относительно равномерный рост яркости. Аппроксимация гамма кривой дала показатель 2,08, что близко к стандартному значению 2,2
Измерение равномерности черного и белого полей и яркости
На взгляд белое поле равномерное, на черном поле на верхней и нижней границе видна несильная засветка, контрастность высокая.
Измерения яркости небольшого участка экрана в заданном направлении проводились высокочувствительным узконаправленным (4+/-0,5 градуса) датчиком. При измерении равномерности белого и черного полей датчик последовательно размещался в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). При этом ось датчика была направлена строго перпендикулярно к поверхности экрана. Перед фотодиодом датчика установлены отрезные светофильтры производства компании «Фотооптик-Фильтры», отсекающие ИК-излучение от 760 нм, но пропускающие весь видимый свет. Контрастность вычислялась, как отношение яркости полей в измеряемых точках. В таблице приведены средние значения и минимальные и максимальные отклонения от средних значений.
| Параметр | Среднее | Отклонение от среднего | |
| мин., % | макс., % | ||
| Яркость черного поля | 0,3 кд/м² | -15,5 | 23,9 |
| Яркость белого поля | 177 кд/м² | -5,8 | 6,3 |
| Контрастность | 653:1 | -18,3 | 14,1 |
Аппаратные измерения показали, что контрастность действительно высокая. Равномерность белого поля очень хорошая, равномерность контрастности и черного — чуть хуже. При включенном режиме ACM при переключении с белого поля на черное яркость черного поля секунды за две уменьшается раза в два (Яркость = 100), если наоборот, то яркость белого поля также секунды за две возрастает. Такая динамическая подстройка улучшает визуальное восприятие темных сцен, так как уровень черного для них автоматически понижается.
Яркость белого поля в центре экрана определялась с помощью яркомера «Аргус-02». При максимальных значениях параметров Яркость и Контраст, яркость составила 255 кд/м². Максимальная рабочая яркость (наибольшее количество отображаемых градаций оттенков) не превышает 188 кд/м². Это значение почти универсальное — в освещенном помещении картинка не кажется тусклой, в темном — чрезмерно яркой.

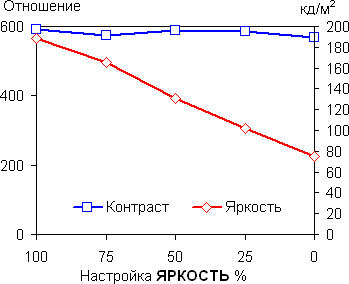

При уменьшении параметра Яркость от 100 до 0 реальная яркость уменьшается, а контрастность почти не меняется, т.е. яркость регулируется только изменением яркости ламп подсветки, поэтому при изменении яркости не страдает качество цветопередачи.
Измерения показали высокую частоту ШИМ (пульсации ламп подсветки) — 300 Гц, поэтому при уменьшенной яркости мерцания ламп подсветки не видно.
Определение времени отклика и задержки вывода
Визуально матрица не очень быстрая, при плавной прокрутке текст немного смазывается, за курсором мыши виден недлинный след. Артефактов от разгона не видно.
Мы измерили времена отклика при переходах от черного к белому и между полутонами. В случае полутонов мы проводили три вида измерений: для фиксированного полутона (X) измеряли время отклика при переходе от черного до X, от X до белого, и для перехода между полутонами в окрестности X, отстоящими от X на фиксированное значение (мы выбрали его равным 10%, так как считаем 20% минимальной имеющей значение разницей между полутонами). Время отклика при переходе черный-белый-черный:
| Настройки | Время, мс | ||
| вкл. | выкл. | сумма | |
| Я = 100, К = 50 | 23,1 | 0,7 | 23,8 |
| Я = 100, К = 100 | 4,2 | 1,0 | 5,2 |
Примечание: Я – Яркость, К – Контраст.
Суммарное время отклика при рабочих настройках довольно большое. При увеличении Контраст время отклика уменьшается, но пропадают градации в светах, и нарушается цветовой баланс.
Переходы между полутонами происходят относительно небыстро — в среднем за 32,6 мс в сумме. (Графики вынесены в приложение.) При переключении между полутонами яркость растет и падает плавно без всплесков на фронтах. Довольно медленное включение объясняется ступенчатым ростом яркости. В целом, монитор достаточно быстр для просмотра фильмов, но для игр в очень динамичные игры скорости матрицы может не хватать.
Задержка вывода относительно ЭЛТ-монитора определялась исходя из результатов одновременной записи двумя фотодатчиками. Ее величина составила чуть более 3 мс при VGA- и около 13 мс при HDMI-подключении, это очень низкое значение задержки.
Измерение углов обзора
Углы обзора выдают технологию TN+film. По горизонтали они приличные, но при вертикальном отклонении оттенки начинают инвертироваться, контрастность падает, особенно при отклонении вниз.
Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в вертикальном, горизонтальном и диагональном (из угла в угол) направлениях.
 |  |
| В вертикальной плоскости. | В горизонтальной плоскости. |
 |  |
| По диагонали. | Контрастность. |
 | |
| Контрастность, нижняя часть графика. | |
Уменьшение яркости белого поля на 50%:
| Направление | Углы |
| Вертикальное | 35°/-22° |
| Горизонтальное | 42°/-42° |
| Диагональное | 43°/-33° |
Отметим плавное уменьшение яркости при отклонении от перпендикуляра к экрану в горизонтальном направлении, при этом графики не пересекаются во всем диапазоне измеряемых углов. При отклонении вниз уже примерно при 20° темные оттенки практически сливаются с черным, при больших углах оттенки инвертируются. При отклонении вверх белый цвет почти сливается со светло-серым примерно при 50°. При отклонении в диагональном направлении поведение яркости оттенков имеет промежуточный характер между вертикальным и горизонтальным направлениями. Контрастность в диапазоне углов +/-82° пересекает отметку 10:1 при отклонении по вертикали вниз на 44° и по горизонтали вправо на 76°. Это типичная TN+Film матрица.
Выводы
Телевизор Acer AT2230 продемонстрировал хорошую четкость картинки и высокое качество цветопередачи (кроме VGA-подключения). К сожалению, отсутствие режима 16:9 заставляет мириться с небольшим искажением пропорций при просмотре широкоформатных фильмов. При подключении к компьютеру по HDMI (допускаются переходники на DVI) телевизор можно использовать как для работы, так и для просмотра фильмов, кстати, во втором случае автоматически решится проблема с выводом 16:9.
Достоинства:
- Аккуратный дизайн
- Хорошее качество изображения (кроме VGA-подключения)
- Поддержка сигналов высокого разрешения, в том числе и настоящий вывод 24 кадр/с.
- Достаточное количество интерфейсов, в том числе и 2 шт. HDMI
- Хорошее качество выхода на наушники
- Есть режим динамической подстройки яркости
- Удобное меню
- Русифицирован
Недостатки:
- Нет режима 16:9
