Видеоускоритель Sapphire Tri-X R9 390X OC

Содержание

  1. Особенности устройств(а)
  2. Конфигурация тестового стенда, список инструментов тестирования
  3. Результаты тестов
  4. Выводы

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Sapphire Tri-X R9 390X OC 8192 МБ 512-битной GDDR5 PCI-E

Сведения о производителе: Компания Sapphire Technology (торговая марка Sapphire) основана в 2001 году в Гонконге как дочерняя структура крупнейшего концерна по выпуску комплектующих для ПК — PC Partner. Сфокусирована на выпуске продукции на основе ядер (графических процессоров) ATI (впоследствии вошедшей в состав AMD). Штаб-квартира — в Гонконге, производство — в Китае. Крупнейший производитель ускорителей серии Radeon. Выпускает также системные (материнские) платы на основе чипсетов AMD, а также мини-ПК и другую продукцию.

Устройство(а)

Sapphire Tri-X R9 390X OC 8192 МБ 512-битной GDDR5 PCI-E
ПараметрЗначениеНоминальное значение (референс)
GPURadeon R9 390X (grenada-2)
ИнтерфейсPCI Express x16
Частота работы GPU (ROPs), МГц10551050
Частота работы памяти (физическая (эффективная)), МГц1500 (6000)1500 (6000)
Ширина шины обмена с памятью, бит512
Число вычислительных блоков в GPU44
Число операций (ALU) в блоке64
Суммарное число операций (ALU)2816
Число блоков текстурирования (BLF/TLF/ANIS)176
Число блоков растеризации (ROP)64
Размеры, мм305×115×42275×100×35
Количество слотов в системном блоке, занимаемые видеокартой32
Цвет текстолитачерныйчерный
ЭнергопотреблениеПиковое в 3D, Вт271275
В режиме 2D, Вт5352
В режиме «сна», Вт33
Уровень шумаВ режиме 2D, дБА20,521
В режиме 2D (просмотр видео), дБА24,521
В режиме максимального 3D, дБА39,541
Выходные гнезда1×DVI (Dual-Link/HDMI), 1×HDMI 1.4a, 3×DisplayPort 1.22×DVI (Dual-Link/HDMI), 1×HDMI 1.4a, 1×DisplayPort 1.2
Поддержка многопроцессорной работыCrossFire
Максимальное количество приемников/мониторов для одновременного вывода изображения44
Дополнительное питание: количество 8-контактных разъемов21
Дополнительное питание: количество 6-контактных разъемовНет1
Максимальное разрешение 2DDisplay Port4096×2160
HDMI4096×2160
Dual-Link DVI2560×1600
Максимальное разрешение 3DDisplay Port4096×2160
HDMI4096×2160
Dual-Link DVI2560×1600

Комплектация локальной памятью
Картa имеeт 8192 МБ памяти GDDR5 SDRAM, размещенной в 16 микросхемах по 4 Гбит (на лицевой стороне PCB).

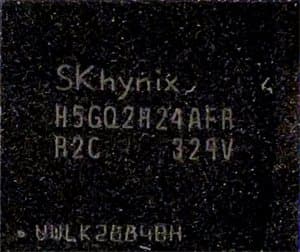

Микросхемы памяти SK Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1750 (7000) МГц.

Сравнение с эталонным дизайном (reference)

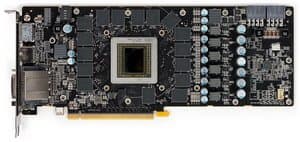

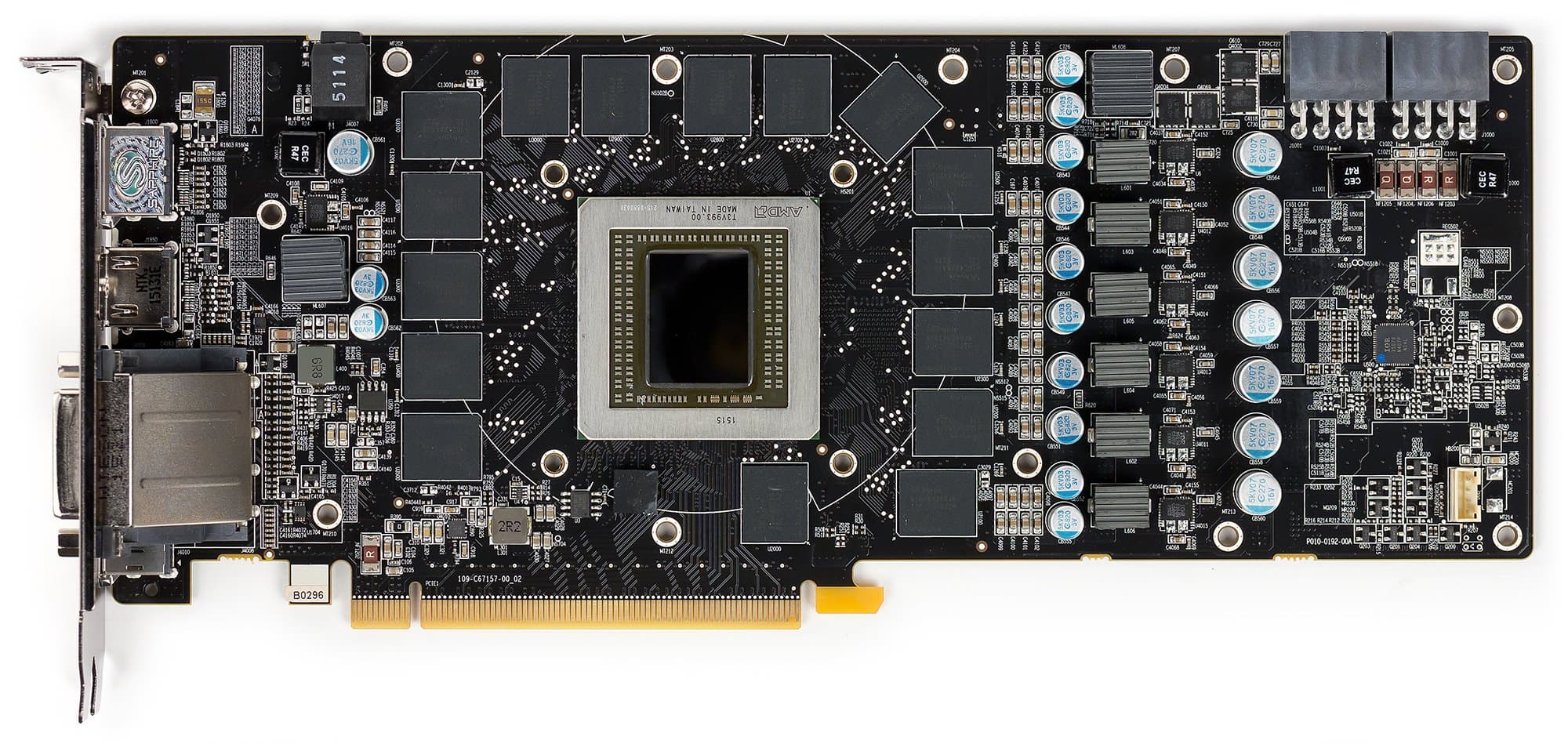

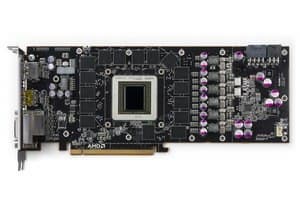

Вид спереди

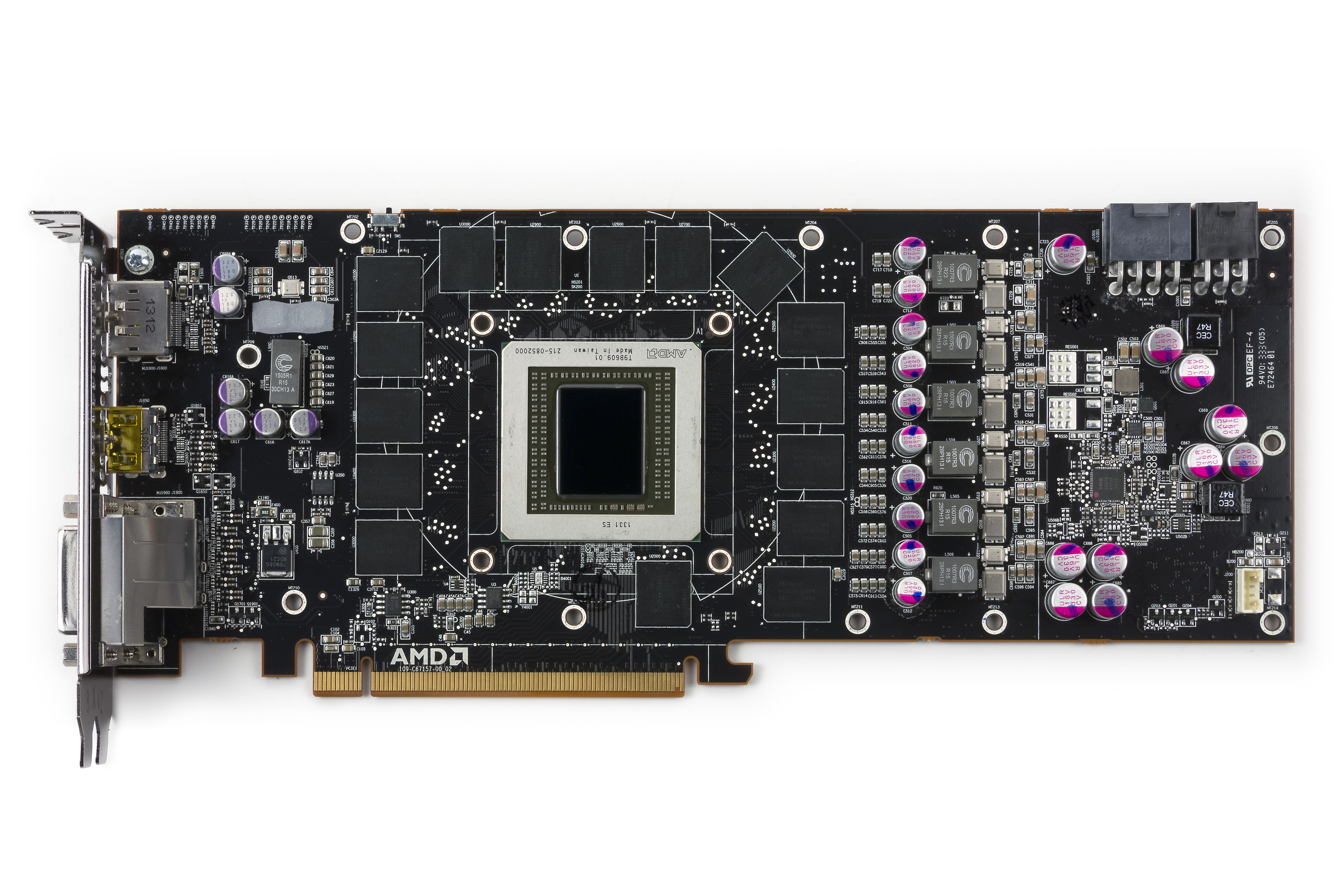

Sapphire Tri-X R9 390X OC 8192 МБ 512-битной GDDR5 PCI-E Reference card AMD Radeon R9 390X

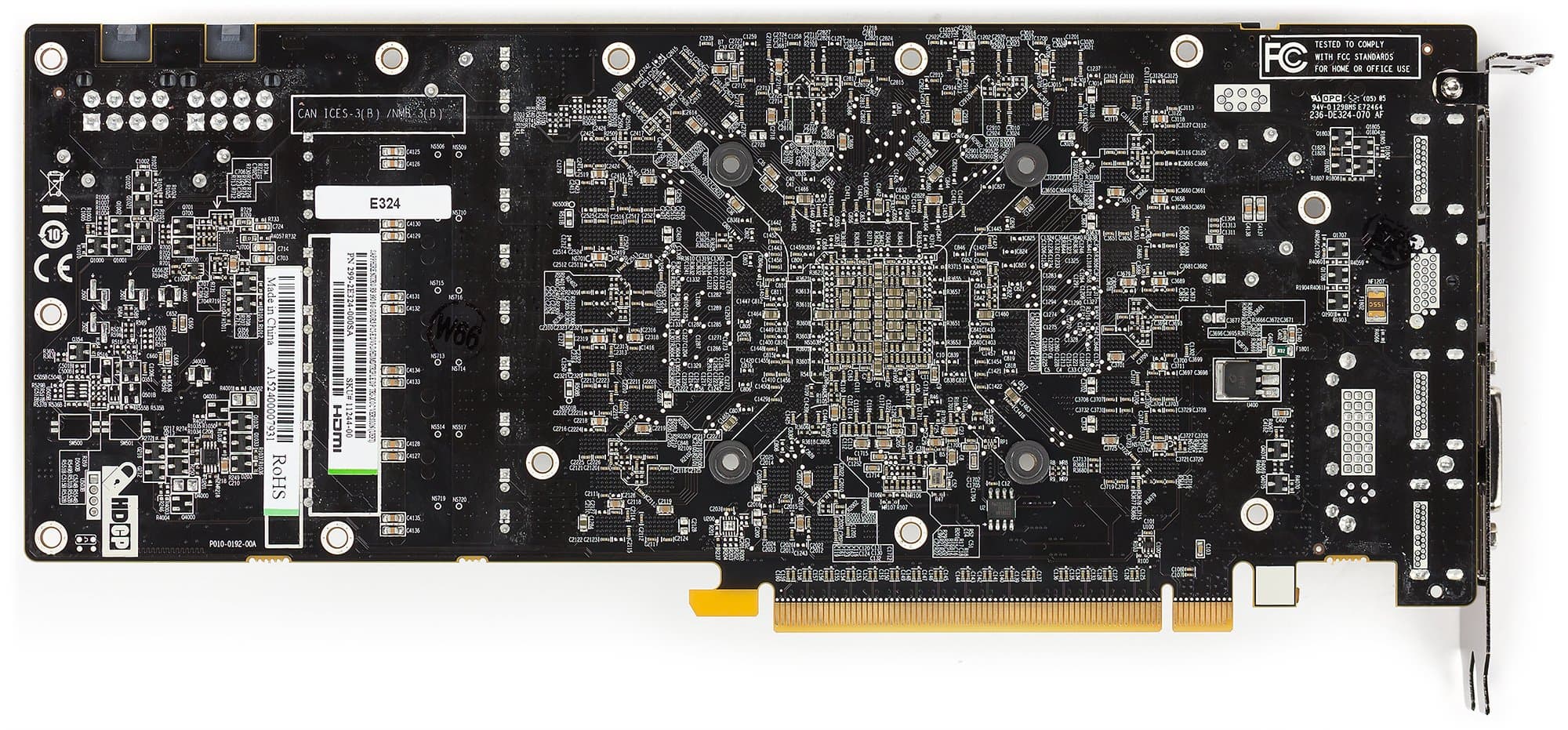

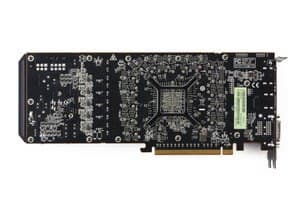

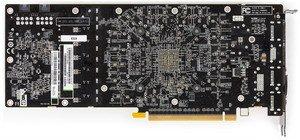

Вид сзади
Sapphire Tri-X R9 390X OC 8192 МБ 512-битной GDDR5 PCI-E Reference card AMD Radeon R9 390X

PCB переработана инженерами Sapphire и отличается от референс-дизайна в области системы питания. Используется цифровой регулятор мощности IOR 35678 обеспечивающий (6+1)-фазную схему питания с использованием технологии Direct-FET. В системе питания используются дроссели Sapphire Black Diamond Choke последнего поколения, которые согласно декларации производителя на 10% холоднее и на 25% экономичнее. Есть еще мнение, что использование таких катушек уменьшает (ликвидирует) всем хорошо известный свист дросселей при нагрузках.

Система охлаждения

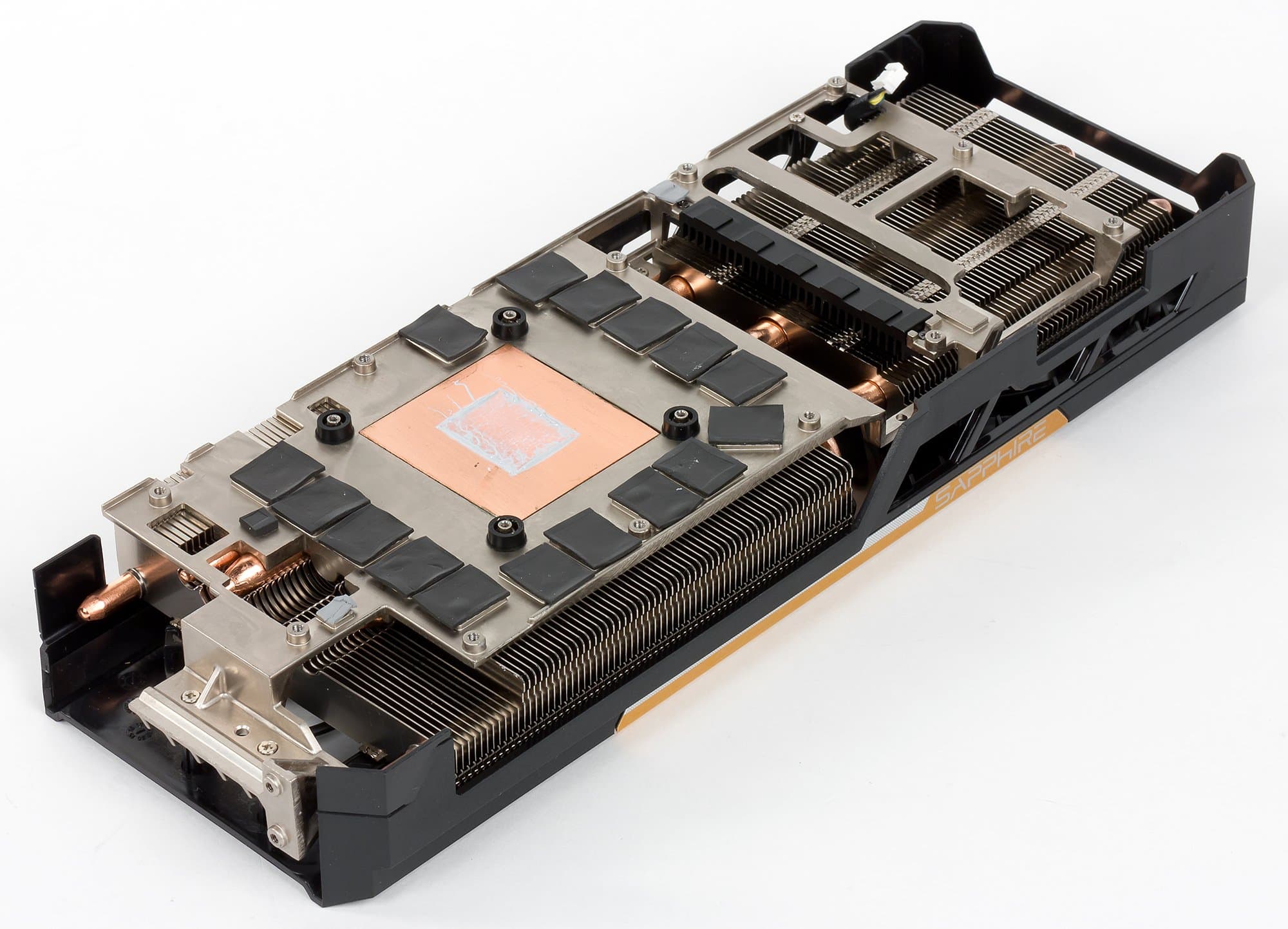

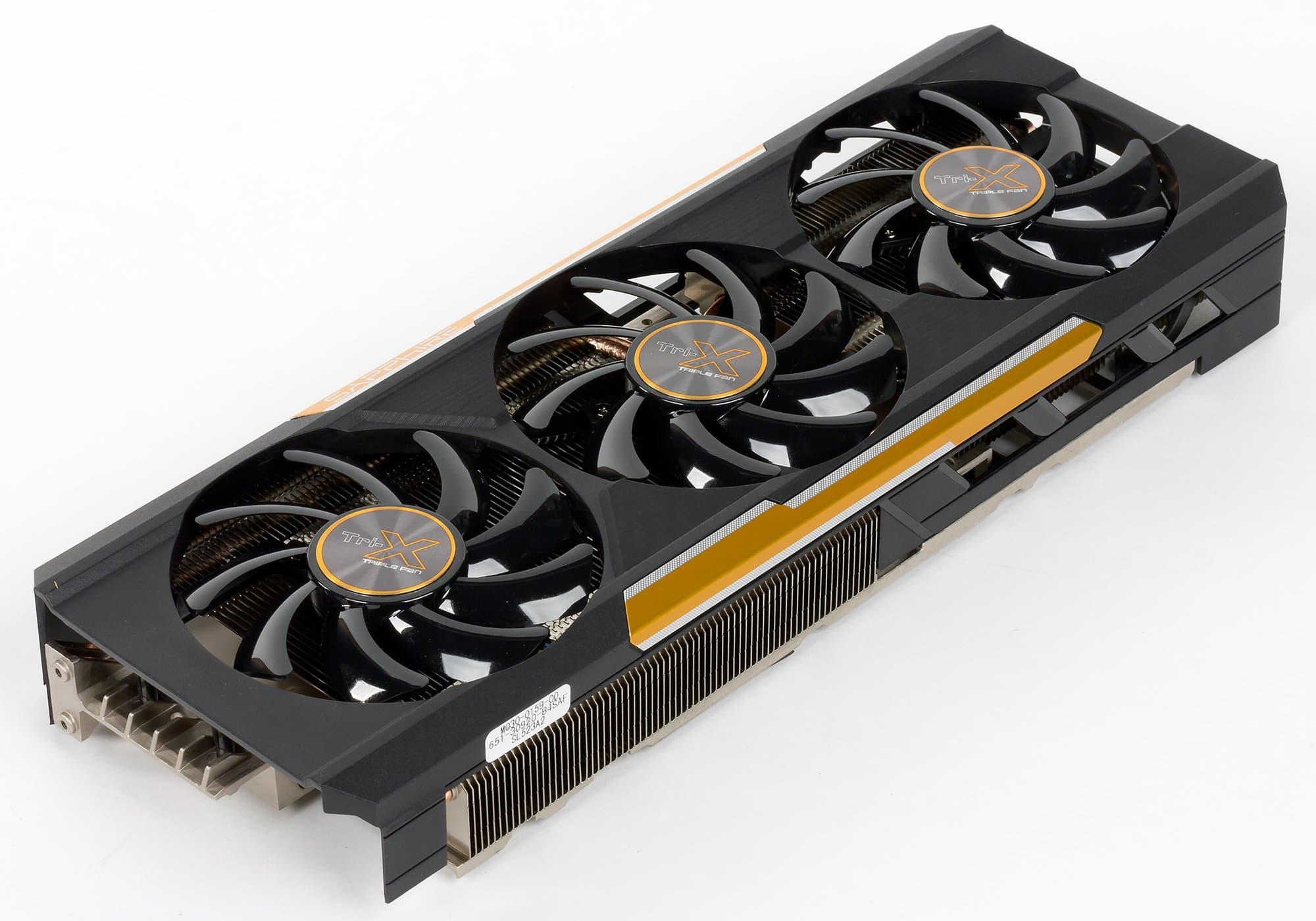

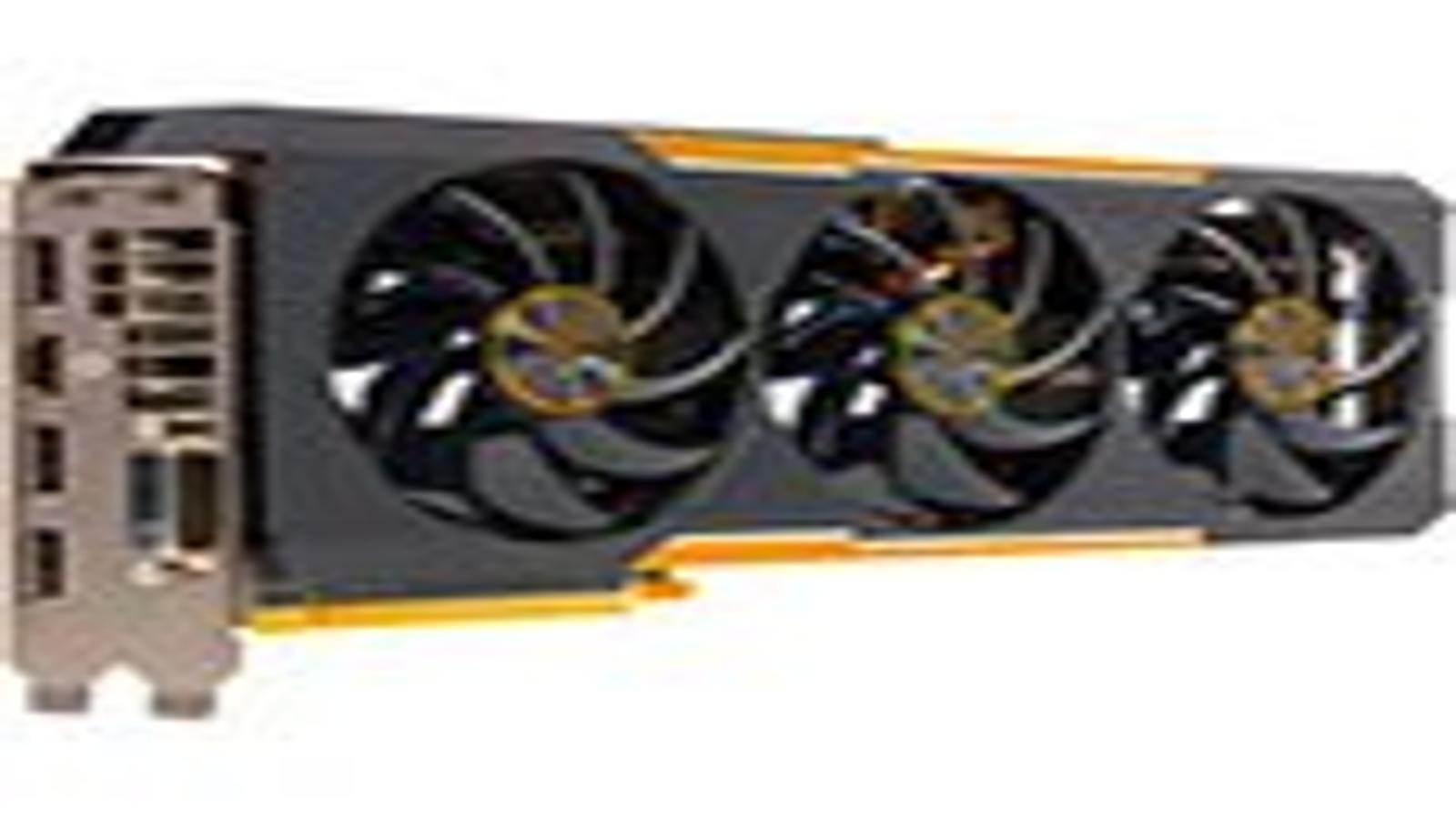

Перед нами фирменный кулер Sapphire Tri-X, имеющий в основе два больших радиатора, пластины которых покрыты никелем и соединяются пятью тепловыми трубками для равномерного распределения отводимого тепла. Радиаторы охлаждают и GPU, и микросхемы памяти, и силовые транзисторы.

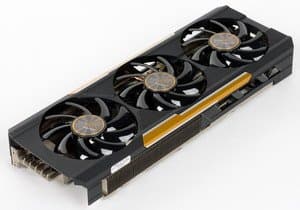

Сверху надет кожух с тремя вентиляторами диаметром 90 мм, оснащенными лопастями с аэродинамическим профилем для обеспечения максимального потока воздуха при минимальном уровне шумов. Каждый вентилятор имеет два комплекта шарикоподшипников с пылеотталкивающим покрытием (сами мы вентиляторы не разбирали, это информация производителя).

Кулер на торце имеет светящйеся логотип Sapphire, работающий как визуальный индикатор температуры видеокарты: его цвет может меняться с синего на желтый, а потом и на красный по мере нагревания ядра.

Под нагрузкой максимальная температура не превысила 75 градусов, что является нормальным результатом для видеокарты такого уровня. Минусом является относительно шумный кулер.

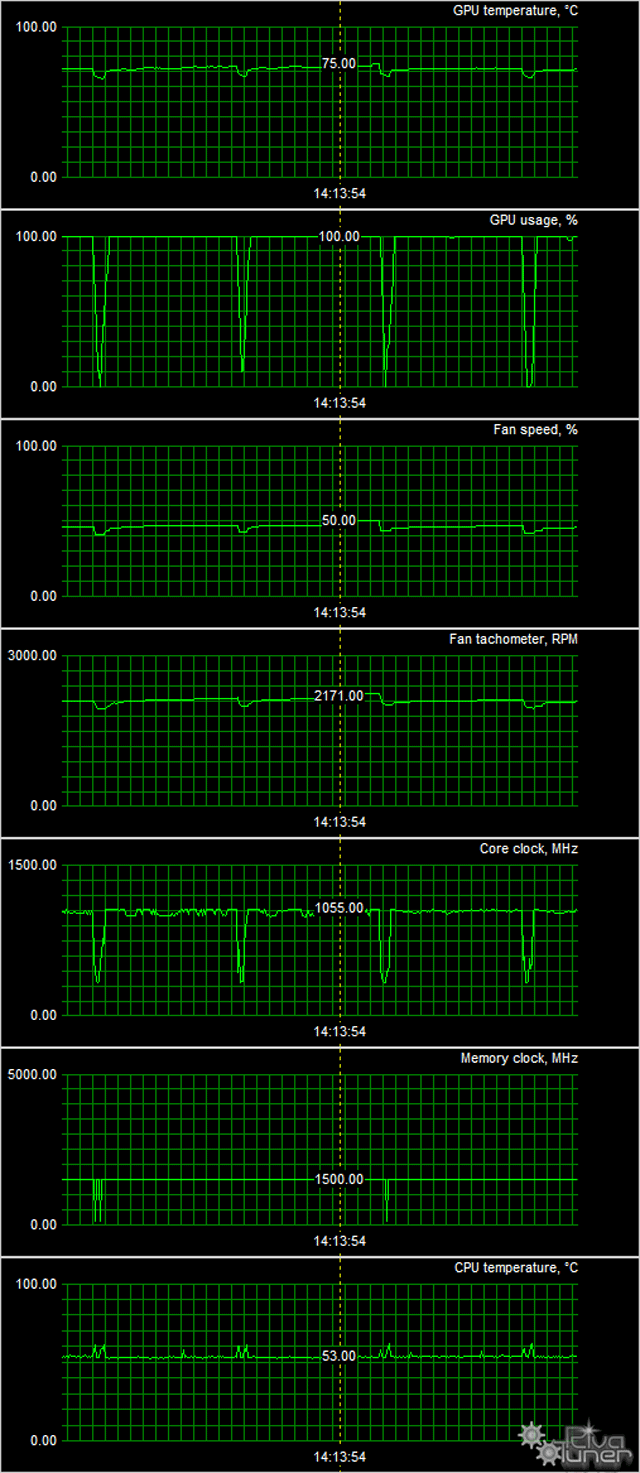

Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder)

Методика измерения шума

  • Помещение шумоизолировано и заглушено, снижены реверберации.
  • Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
  • Фоновый уровень 20 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
  • Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
  • Режимы измерения:
    1. Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
    2. Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
    3. Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.

В режиме простоя в 2D температура составляла 35 °C, вентиляторы вращались со скоростью около 1000 оборотов в минуту, шум был равен фоновому.

При просмотре фильма с аппаратным декодированием температура медленно поднималась до 50-52 °C, вентиляторы работали на частоте вращения 1250 оборотов в минуту, уровень шума чуть вырастал (24,5 дБА).

В режиме максимальной нагрузки в 3D температура достигала 75 °C, вентиляторы при этом раскручивались до 2170 с лишним оборотов в минуту, шум вырастал до 39,5 дБА — это уже шумновато.

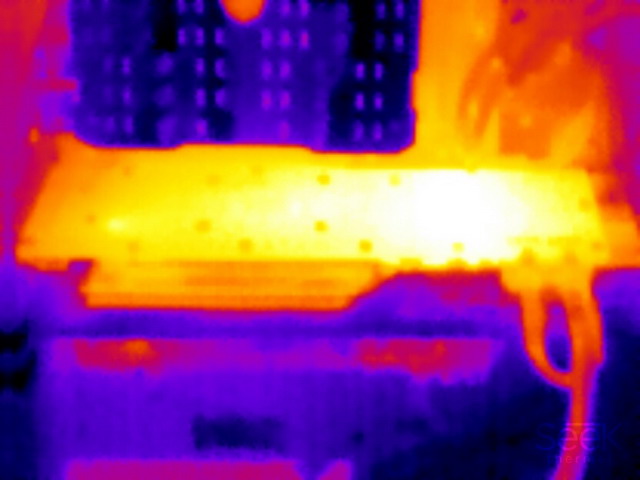

Термоснимок



Наибольшая температура — в районе GPU и преобразователей напряжения.

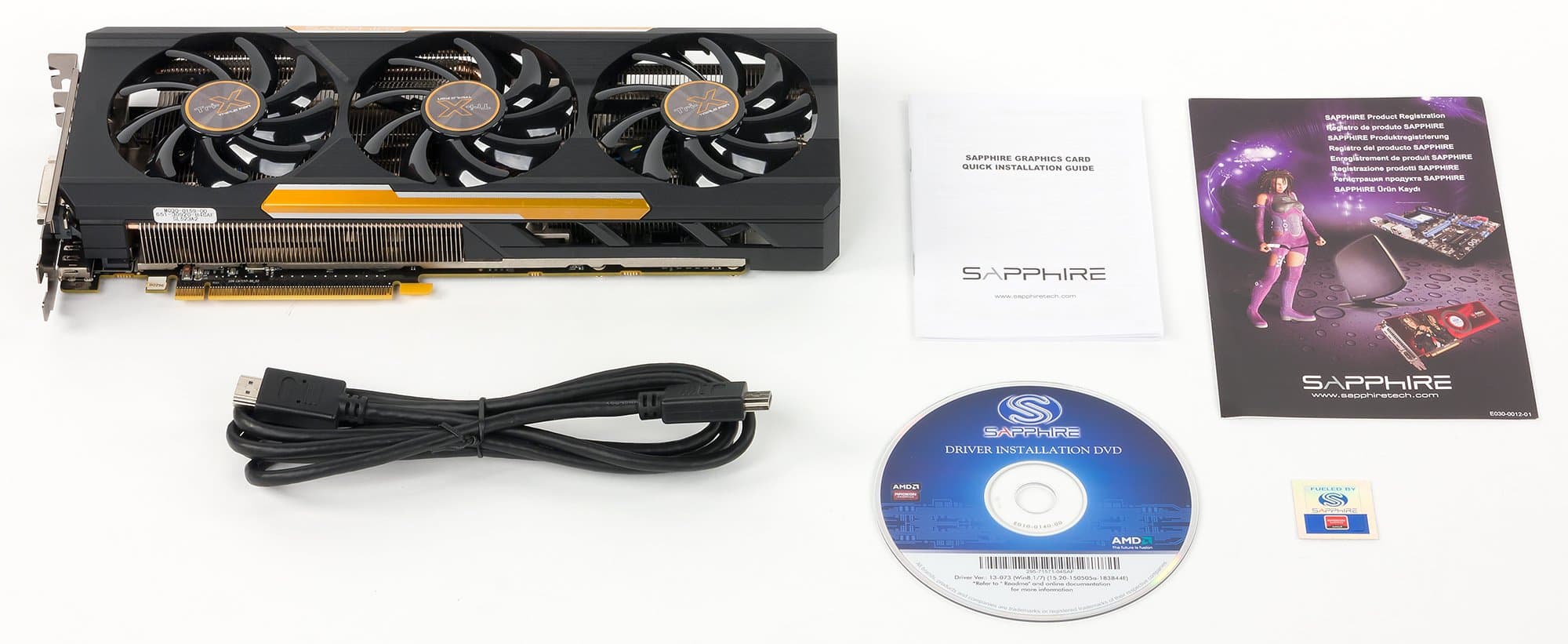

Комплектация
Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект плюс кабель HDMI и фирменную наклейку.

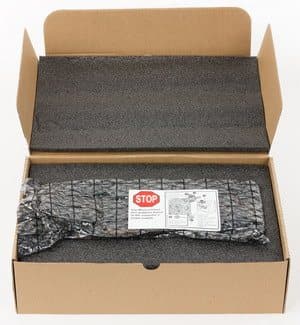

Упаковка

Установка и драйверы

Конфигурация тестового стенда

  • Компьютер на базе процессора Intel Core i7-3960X (Socket 2011):
    • процессор Intel Core i7-3960X (o/c 4 ГГц);
    • СО Hydro SeriesT H100i Extreme Performance CPU Cooler;
    • СО Intel Thermal Solution RTS2011LC;
    • системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
    • оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
    • жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
    • 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
    • блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
    • корпус Corsair Obsidian 800D Full Tower.
  • операционная система Windows 7 64-битная; DirectX 11.1;
  • монитор Samsung U28D590D (28″);
  • клавиатура Cougar 700K;
  • драйверы AMD версии Catalyst 15.7 Omega;
  • драйверы Nvidia версии 353.30;
  • VSync отключен.

Список инструментов тестирования

Методику тестирования и все настройки можно посмотреть здесь.

  • BioShock Infinite (Irrational Games/2K Games)

  • Watch Dogs (Ubisoft)

  • Grand Theft Auto V (Rockstar Games/Rockstar Games)

  • The Witcher 3: Wild Hunt (CD Projekt RED)

  • Middle-earth: Shadow of Mordor (Monolith Productions/Warner Bros. Interactive Entertainment)

  • Batman: Arkham Origins (Warner Bros. Interactive Entertainment)

  • 3DMark (2013) (FutureMark)

  • Metro: Last Light (4A Games/Deep Silver)

  • Battlefield 4 (EA Digital Illusions CE/EA)

  • Dragon Age: Inquisition (BioWare/EA)



Результаты тестов: сравнение производительности

Выводы

Рейтинг iXBT.com
ПояснениеДата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — GeForce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36 ежемесячно исследуемым нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят R9 390X и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. конец августа 2015 г.
Название ускорителяРейтинг iXBT.comРейтинг полез.Цена
11Sapphire Tri-X R9 390X OC 8192 МБ, 1055/1055/60002100417504
12R9 390X 8192 МБ, 1050/1050/60002100414507
14GTX 980 4096 МБ, 1126—1266/70002040347588

Комментарий к Рейтингам iXBT.com


Согласно позиционированию AMD, а также ценовым раскладам, конкурентом для Radeon R9 390X является GeForce GTX 980. Наши исследования показали, что Radeon R9 390X в большинстве тестов оказался более производительным, чем этот конкурент. А продукт Sapphire вследствие формально повышенных частот работы занял в итоге формально первое место в группе.
Рейтинг полезности
ПояснениеДата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг полезности тех же карт получается, если показатели предыдущего рейтинга разделить на цены соответствующих ускорителейконец августа 2015 г.
Название ускорителяРейтинг полез.Рейтинг iXBT.comЦена
18Sapphire Tri-X R9 390X OC 8192 МБ, 1055/1055/60004172100504
19R9 390X 8192 МБ, 1050/1050/60004142100507
24GTX 980 4096 МБ, 1126—1266/70003472040588

Комментарий к Рейтингам полезности


Согласно ценовым раскладам по уже появившимся в продаже картам на базе Radeon R9 390X, а также довольно давно продающимся GeForce GTX 980, Radeon R9 390X оказался еще и более выгодным приобретением, нежели конкурент. Рассмотренная карта Sapphire чуть-чуть опережает усредненный Radeon R9 390X, так как стоит немного меньше при почти той же производительности.

Sapphire Tri-X R9 390X OC 8192 МБ 512-битной GDDR5 PCI-E — современный и быстрый (несмотря на то, что ядро у него весьма старое) ускоритель топового класса, имеющий самый большой (на сегодня среди игровых ускорителей) объем локальной памяти (самые современные игры не требуют больше 4 гигабайт памяти, потому в данном случае даже есть запас на будущее) и в большинстве тестов более производительный, нежели конкурент в лице GeForce GTX 980. Небольшой штатный разгон почти никакого влияния на скорость не оказывает. Видеокарта имеет неплохой по эффективности кулер, который, к сожалению, шумноват.

Oкончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).
В номинации «Оригинальный дизайн» (за август 2015 года)

награду получила карта:

  • Sapphire Tri-X R9 390X OC 8192 МБ 512-битной GDDR5 PCI-E


В номинации «Отличная поставка» (за август 2015)

награду получила карта:
  • Sapphire Tri-X R9 390X OC 8192 МБ 512-битной GDDR5 PCI-E


Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые картыКонкуренты
R9 390X — $485 (на 01.06.16) GTX 980 — $495 (на 01.06.16)
R9 390X — $485 (на 01.06.16) GTX 780 Ti — $518(11)
Sapphire Tri-X R9 390X OC — Н/Д(0), T-12650311 R9 390X — $485 (на 01.06.16)
Предложения Sapphire Tri-X R9 390X OC
L-12650311-10


Благодарим компанию Sapphire Russia
и лично Елену Зарубину
за предоставленную на тестирование видеокарту

Блок питания Thermaltake DPS G 1050W для тестового стенда предоставлены компанией Thermaltake

Корпус Corsair Obsidian 800D Full Tower для тестового стенда предоставлен компанией Corsair

Модули памяти Corsair Vengeance CMZ16GX3M4X1600C9 для тестового стенда предоставлены компанией Corsair

Corsair Hydro SeriesT H100i CPU Cooler для тестового стенда предоставлен компанией Corsair

Монитор Dell UltraSharp U3011 для тестовых стендов предоставлен компанией Юлмарт

Системная плата MSI X79A-GD45(8D) для тестового стенда предоставлена компанией MSI

Жесткий диск Seagate Barracuda 7200.14 3 ТБ для тестового стенда предоставлен компанией Seagate

2 накопителя SSD Corsair Neutron SeriesT 120 ГБ для тестового стенда предоставлены компанией Corsair
