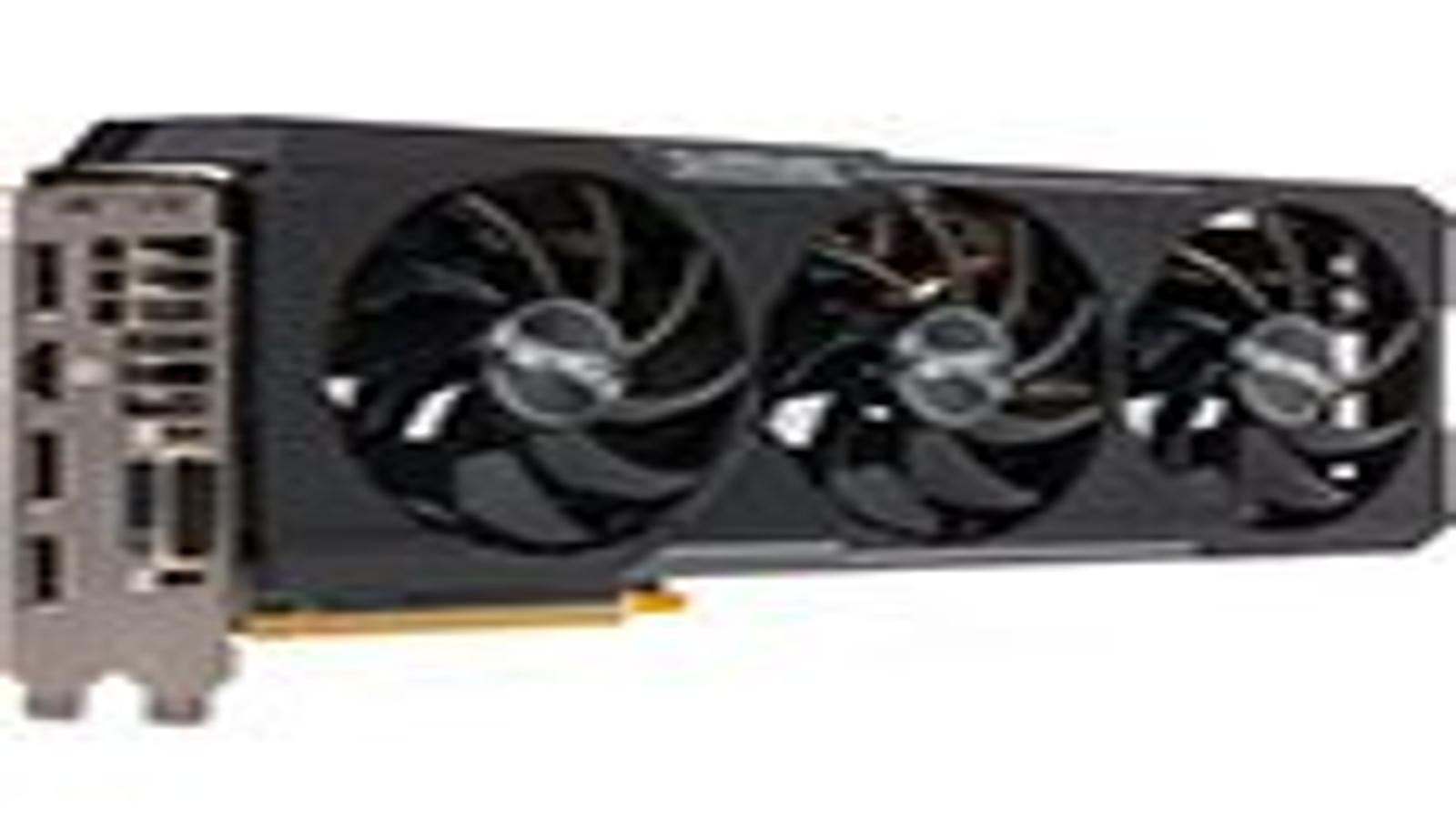

Видеоускоритель Sapphire Nitro R9 390 8G OC

461
461

Содержание

  1. Особенности устройств(а)
  2. Конфигурация тестового стенда, список инструментов тестирования
  3. Результаты тестов
  4. Выводы

909
909

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Sapphire Nitro R9 390 8G OC 8192 МБ 512-битной GDDR5 PCI-E

Сведения о производителе: Компания Sapphire Technology (торговая марка Sapphire) основана в 2001 году в Гонконге как дочерняя структура крупнейшего концерна по выпуску комплектующих для ПК — PC Partner. Сфокусирована на выпуске продукции на основе ядер (графических процессоров) ATI (впоследствии вошедшей в состав AMD). Штаб-квартира — в Гонконге, производство — в Китае. Крупнейший производитель ускорителей серии Radeon. Выпускает также системные (материнские) платы на основе чипсетов AMD, а также мини-ПК и другую продукцию.

Устройство(а)

Sapphire Nitro R9 390 8G OC 8192 МБ 512-битной GDDR5 PCI-E
ПараметрЗначениеНоминальное значение (референс)
GPURadeon R9 390 (Grenada)
ИнтерфейсPCI Express x16
Частота работы GPU (ROPs), МГц10101000
Частота работы памяти (физическая (эффективная)), МГц1500 (6000)1500 (6000)
Ширина шины обмена с памятью, бит512
Число вычислительных блоков в GPU40
Число операций (ALU) в блоке64
Суммарное число операций (ALU)2560
Число блоков текстурирования (BLF/TLF/ANIS)160
Число блоков растеризации (ROP)64
Размеры, мм305×110×46275×100×35
Количество слотов в системном блоке, занимаемые видеокартой32
Цвет текстолитачерныйчерный
ЭнергопотреблениеПиковое в 3D, Вт272274
В режиме 2D, Вт5251
В режиме «сна», Вт33
Уровень шумаВ режиме 2D, дБА2221
В режиме 2D (просмотр видео), дБА2422
В режиме максимального 3D, дБА3740
Выходные гнезда2×DVI (Dual-Link/HDMI), 1×HDMI 1.4a, 3×DisplayPort 1.21×DVI (Dual-Link/HDMI), 1×HDMI 1.4, 3×DisplayPort 1.2
Поддержка многопроцессорной работыCrossFire
Максимальное количество приемников/мониторов для одновременного вывода изображения44
Дополнительное питание: количество 8-контактных разъемов21
Дополнительное питание: количество 6-контактных разъемовНет1
Максимальное разрешение 2DDisplay Port4096×2160
HDMI4096×2160
Dual-Link DVI2560×1600
Максимальное разрешение 3DDisplay Port4096×2160
HDMI4096×2160
Dual-Link DVI2560×1600

Комплектация локальной памятью
Картa имеeт 8192 МБ памяти GDDR5 SDRAM, размещенной в 16 микросхемах по 4 Гбит (на лицевой стороне PCB).

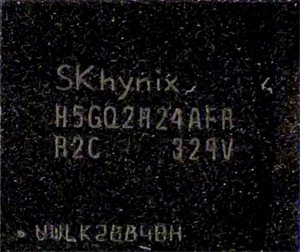

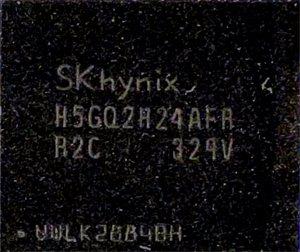

Микросхемы памяти SK Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1750 (7000) МГц.

Сравнение с эталонным дизайном (reference)

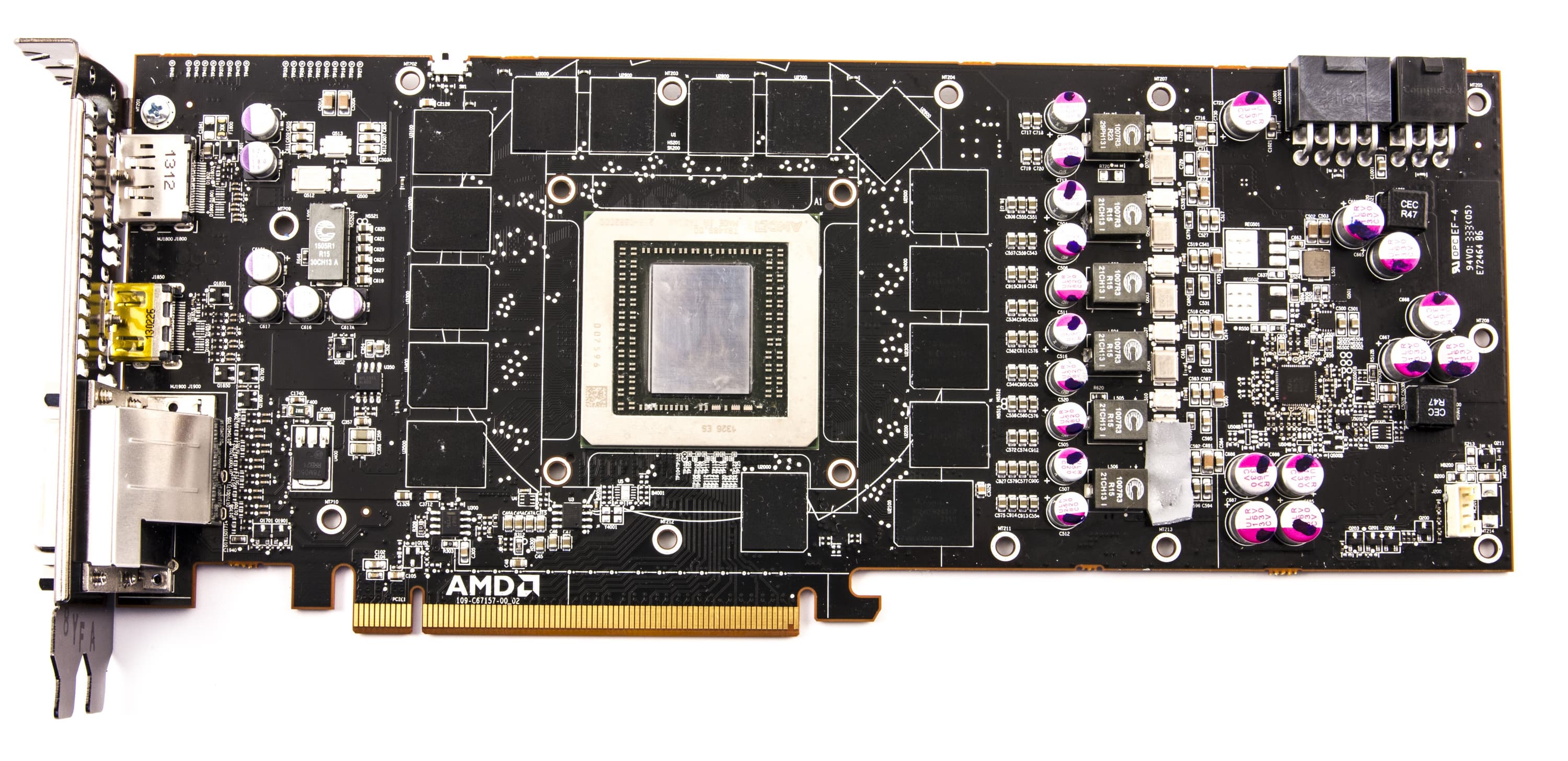

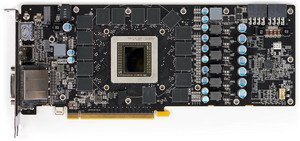

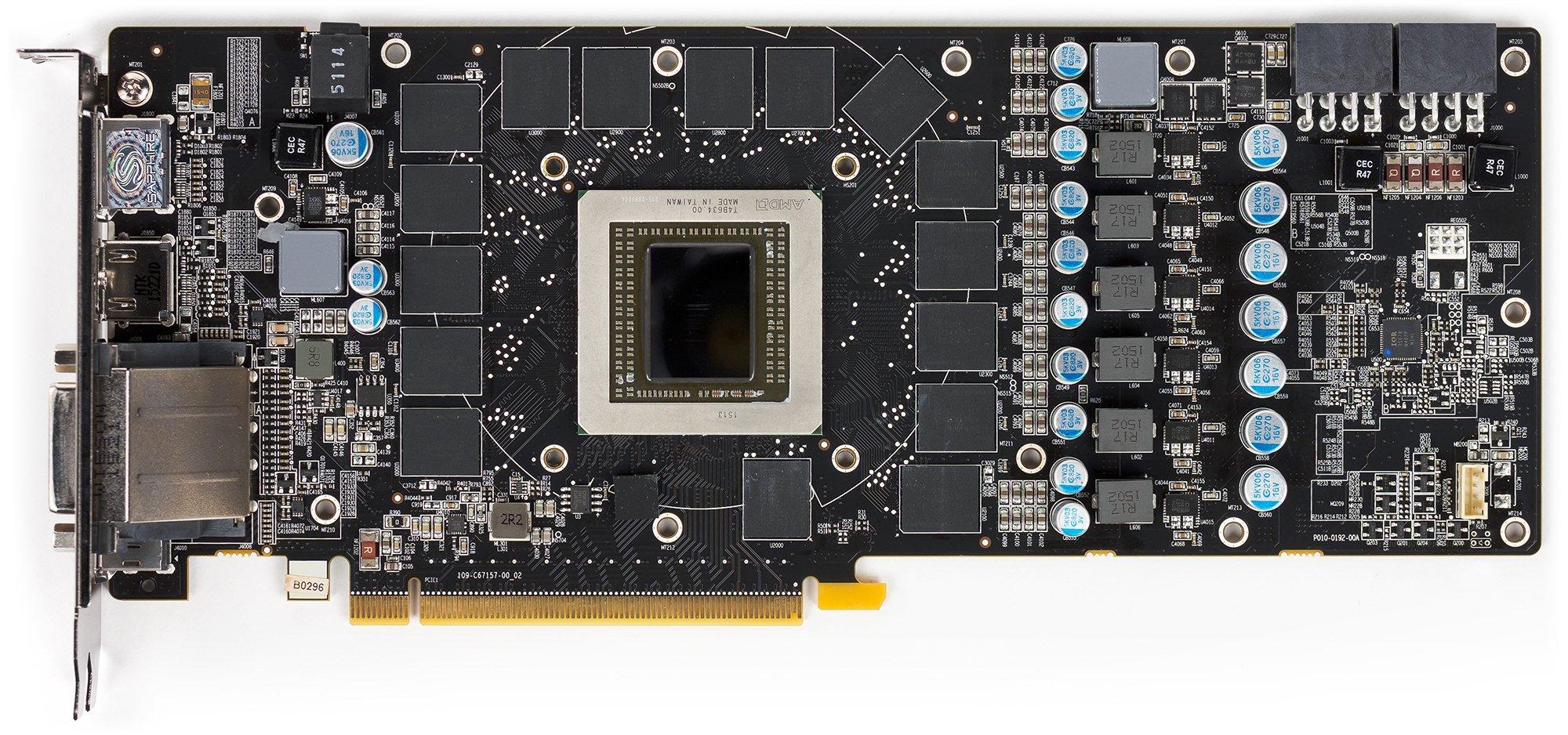

Вид спереди
Sapphire Nitro R9 390 8G OC 8192 МБ 512-битной GDDR5 PCI-E Reference card AMD Radeon R9 290

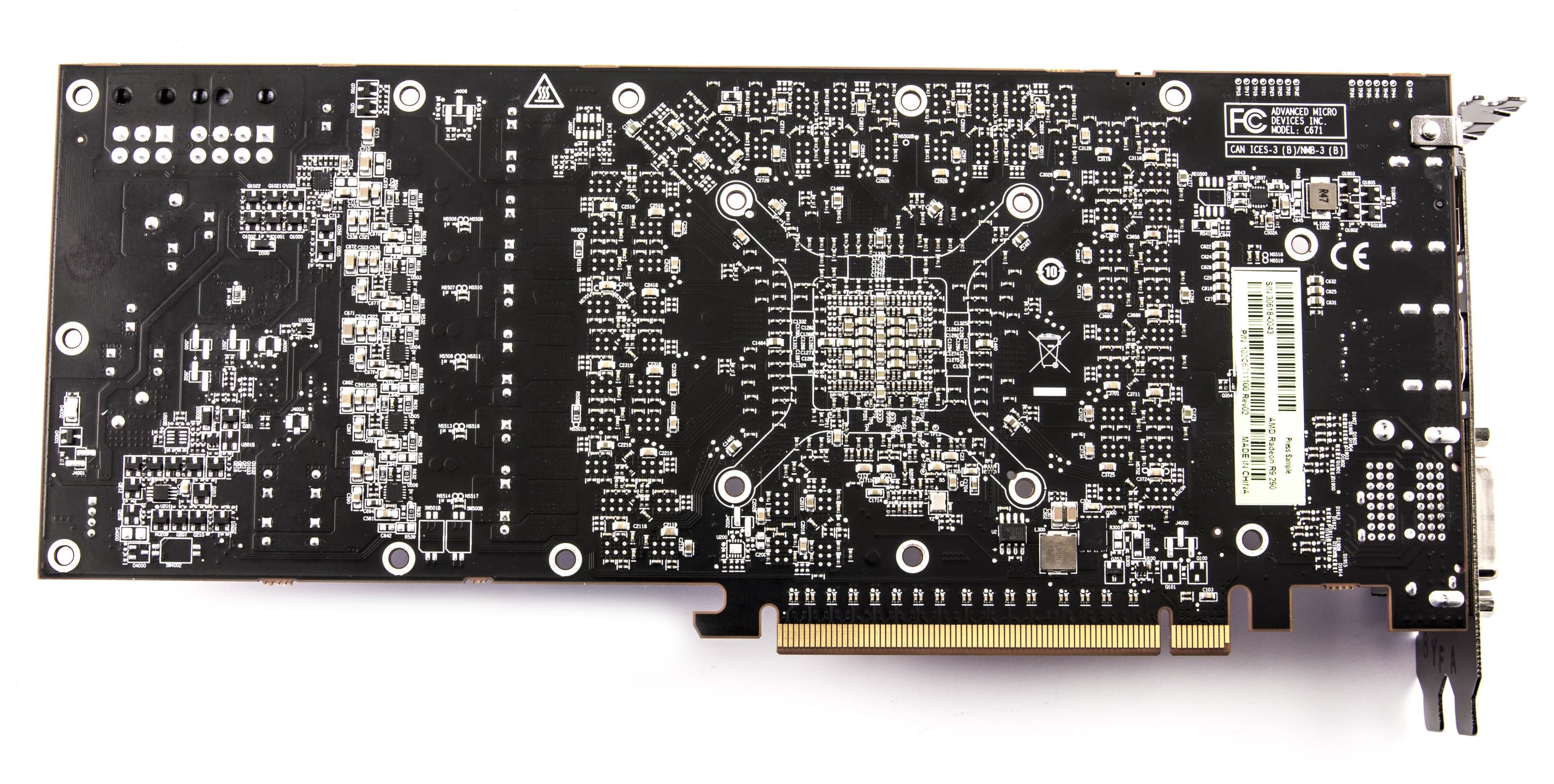

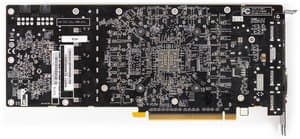

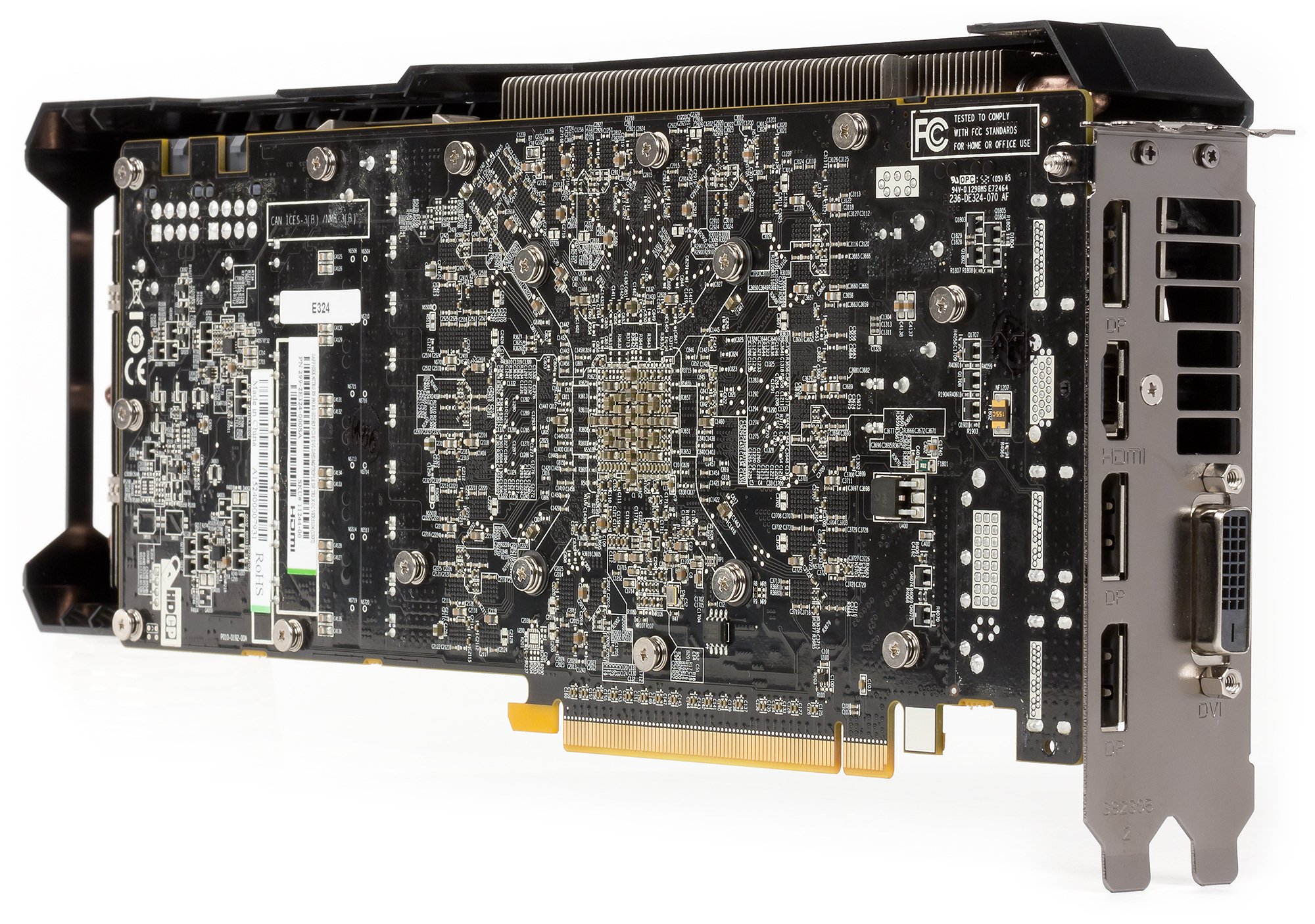

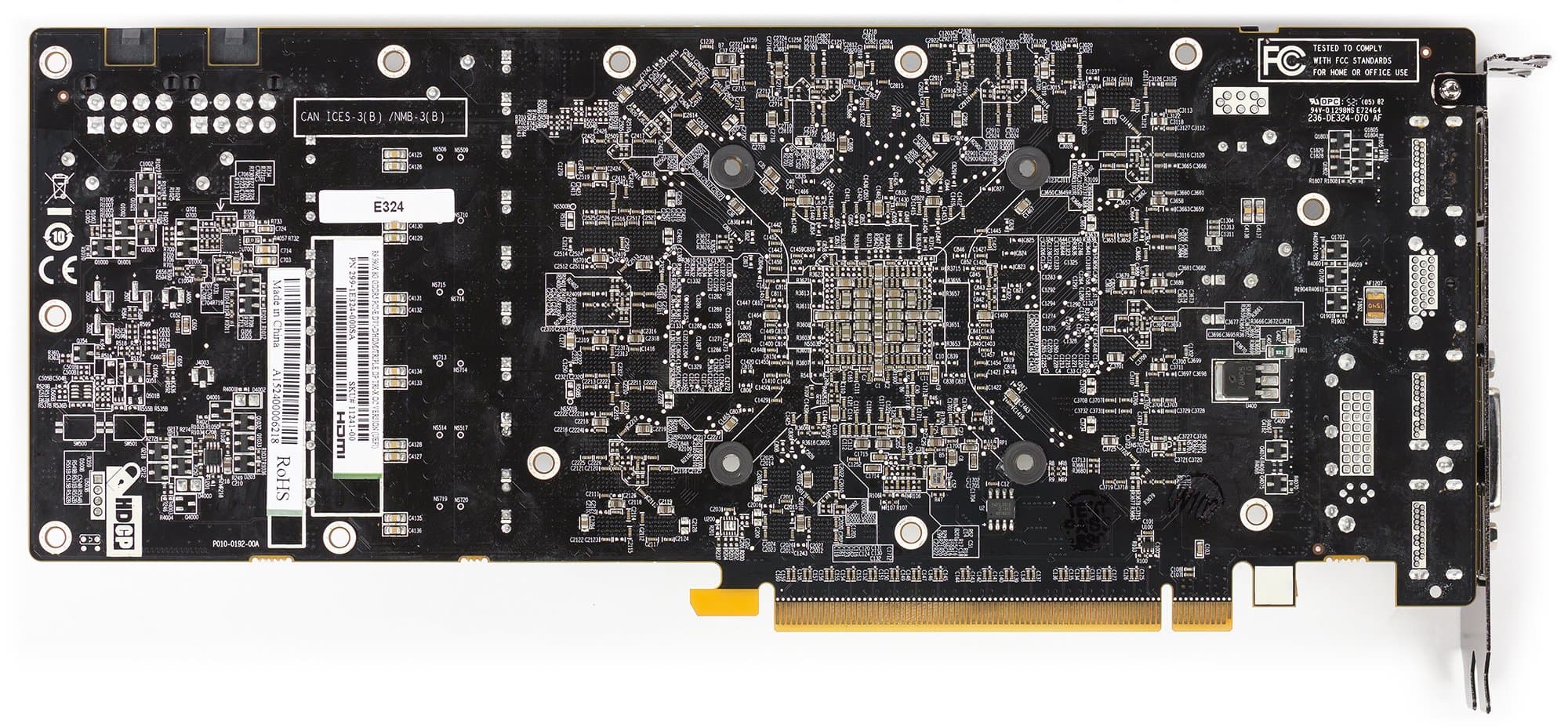

Вид сзади
Sapphire Nitro R9 390 8G OC 8192 МБ 512-битной GDDR5 PCI-E Reference card AMD Radeon R9 290

PCB переработана инженерами Sapphire и отличается от референс-дизайна в области системы питания. Собственно, она является копией PCB от ранее изученной карты Sapphire R9 390X Tri-X, лишь дроссели не из семейства Black Diamnond Choke, как у более старшего собрата. Используется цифровой регулятор мощности IOR 35678, обеспечивающий 6+1-фазную схему питания.

Система охлаждения

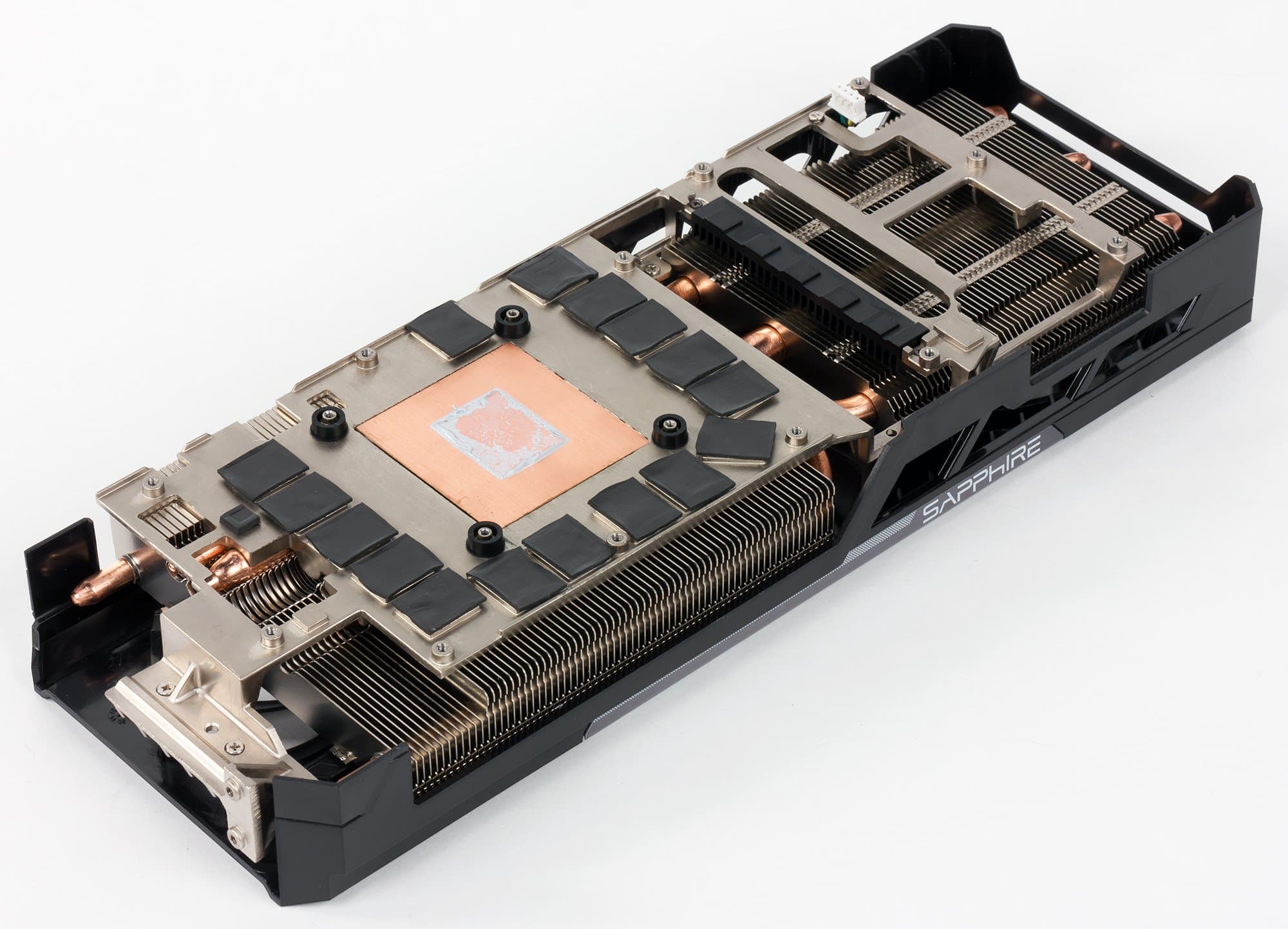

Перед нами кулер, полностью аналогичный тому, что имеет Sapphire R9 390. Он состоит из двух больших радиаторов, пластины которых покрыты никелем и соединяются пятью тепловыми трубками для равномерного распределения отводимого тепла. Радиаторы охлаждают и GPU, микросхемы памяти, и силовые транзисторы.

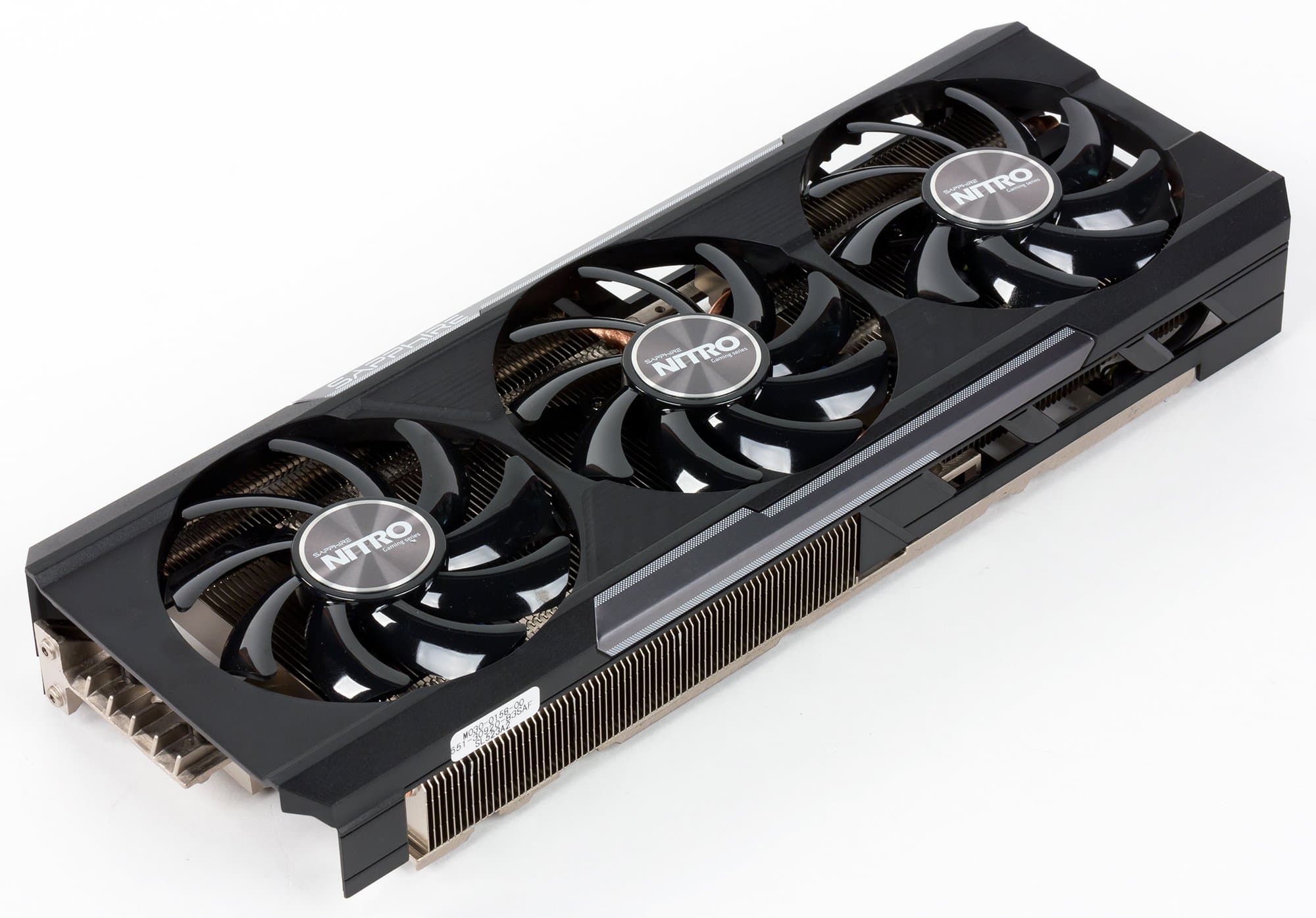

Сверху надет кожух с тремя вентиляторами диаметром 90 мм, оснащенными лопастями с аэродинамическим профилем для обеспечения максимального потока воздуха при минимальном уровне шумов. Каждый вентилятор имеет два комплекта шарикоподшипников с пылеотталкивающим покрытием (мы вентиляторы не разбирали, это информация производителя).

Под нагрузкой максимальная температура не превысила 71 градус, что является нормальным результатом для видеокарты такого уровня.

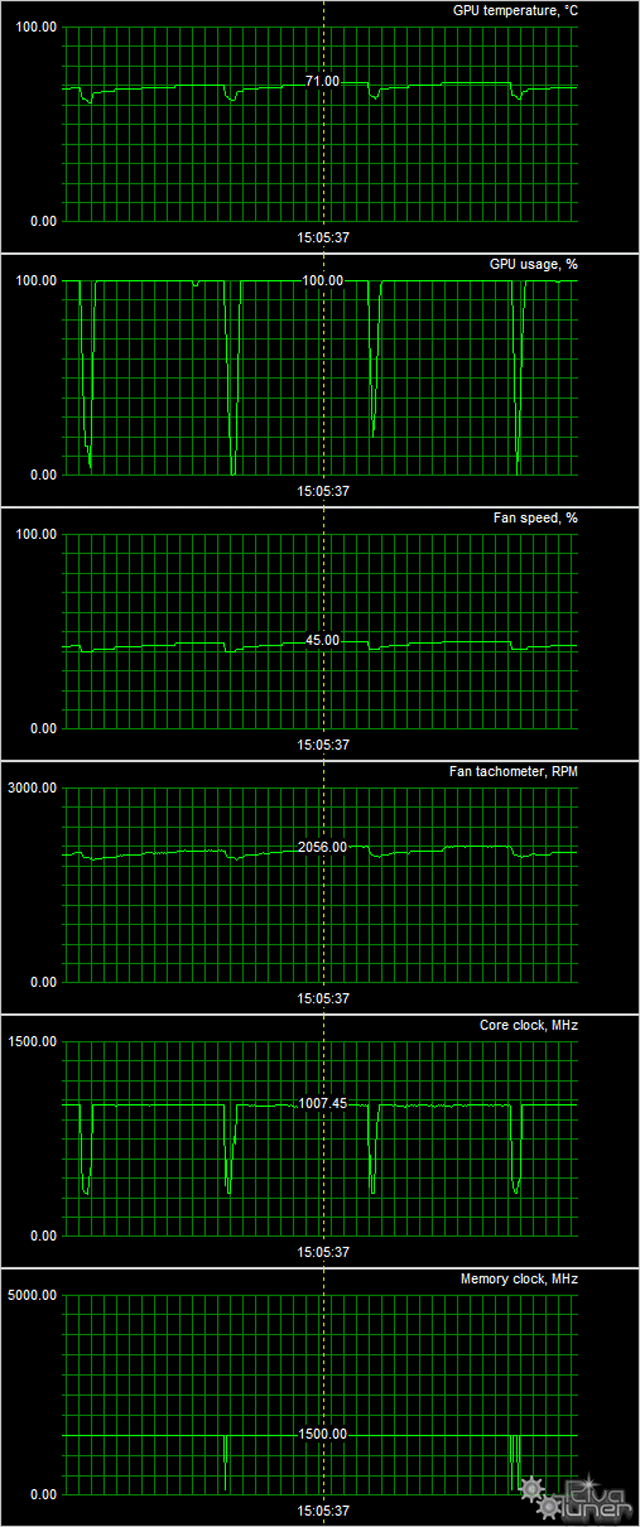

Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder)

Методика измерения шума

  • Помещение шумоизолировано и заглушено, снижены реверберации.
  • Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
  • Фоновый уровень 20 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
  • Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
  • Режимы измерения:
    1. Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
    2. Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
    3. Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.

В режиме простоя в 2D температура составляла 36 °C, вентиляторы работали на частоте 1200 оборотов в минуту, шум был чуть выше фонового (22 дБА).

При просмотре фильма с аппаратным декодированием температура медленно поднималась до 47 °C, вентиляторы вращались с частотой 1250 оборотов в минуту, уровень шума чуть вырастал — до 24 дБА.

В режиме максимальной нагрузки в 3D температура быстро достигала 70 °C, вентиляторы при этом раскручивались до 2000 оборотов в минуту, затем температура стабилизировалась на уровне 71 °C , частота вращения вентиляторов составляла 2060 оборотов в минуту, шум вырастал до 37 дБА. В целом кулер не очень шумный.

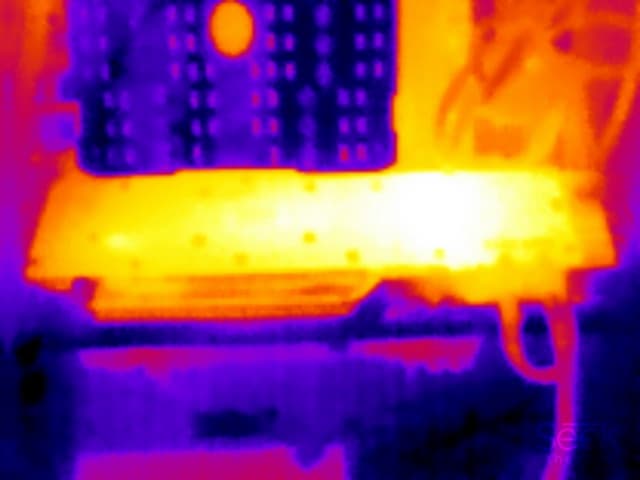

Термоснимок



Наиболее нагретая зона — в районе GPU и преобразователей напряжения.

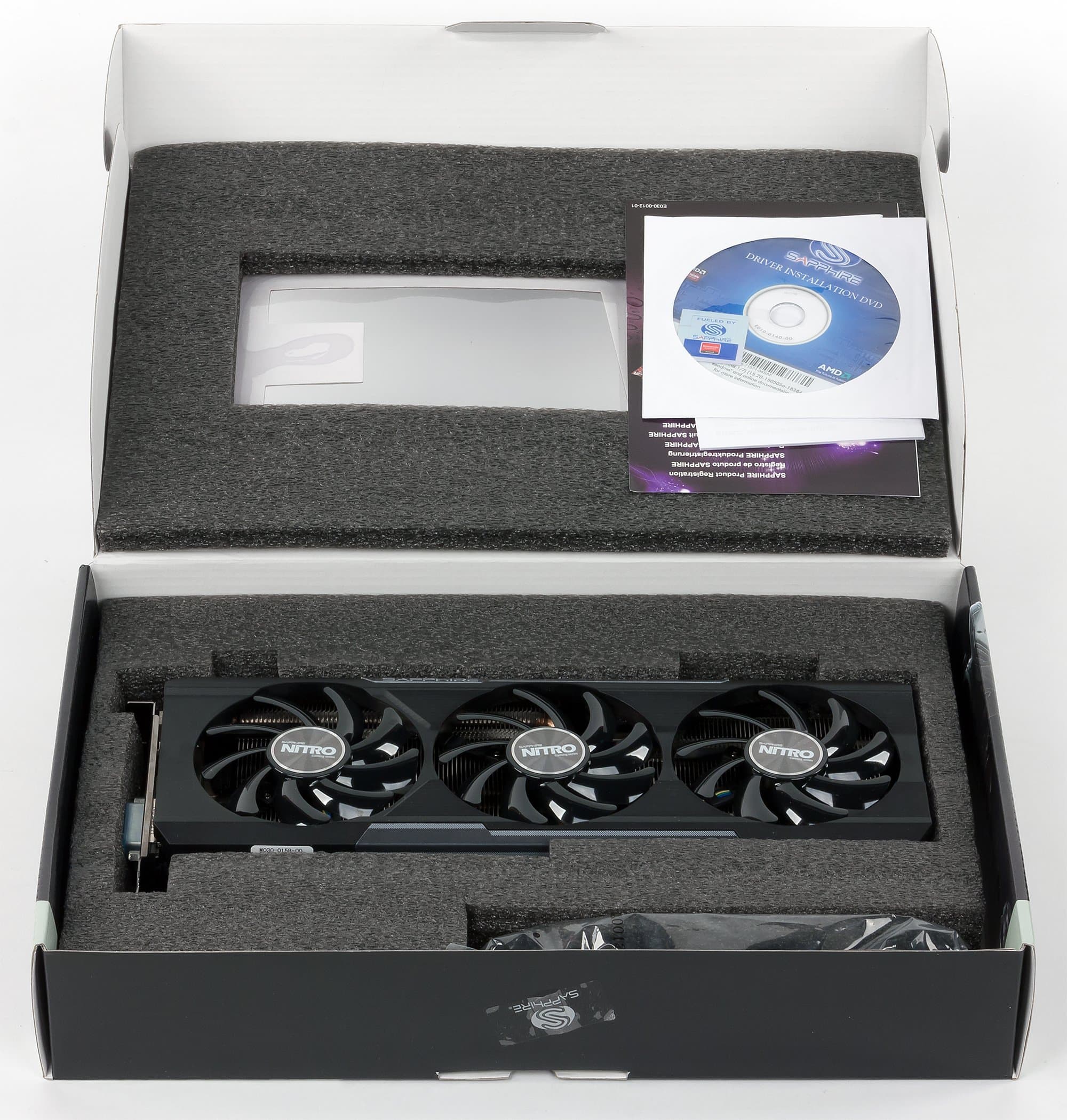

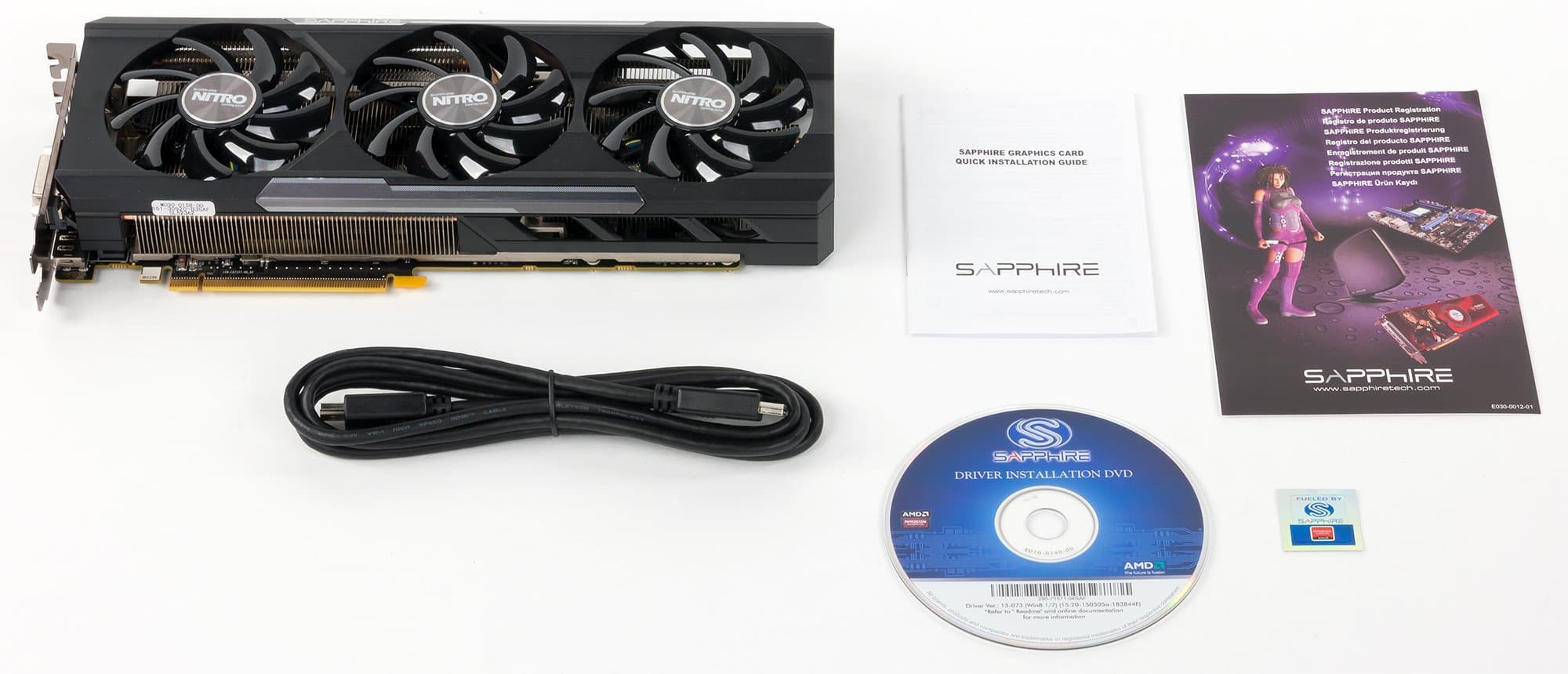

Комплектация
Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект плюс кабель HDMI и фирменную наклейку.

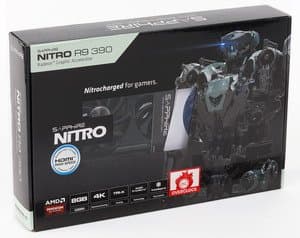

Упаковка

Установка и драйверы

Конфигурация тестового стенда

  • Компьютер на базе процессора Intel Core i7-3960X (Socket 2011):
    • процессор Intel Core i7-3960X (o/c 4 ГГц);
    • СО Hydro SeriesT H100i Extreme Performance CPU Cooler;
    • СО Intel Thermal Solution RTS2011LC;
    • системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
    • оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
    • жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
    • 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
    • блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
    • корпус Corsair Obsidian 800D Full Tower.
  • операционная система Windows 7 64-битная; DirectX 11.1;
  • монитор Samsung U28D590D (28″);
  • клавиатура Cougar 700K;
  • драйверы AMD версии Catalyst 15.7 Omega;
  • драйверы Nvidia версии 353.30;
  • VSync отключен.

Список инструментов тестирования

Методику тестирования и все настройки можно посмотреть здесь.

  • BioShock Infinite (Irrational Games/2K Games)

  • Watch Dogs (Ubisoft)

  • Grand Theft Auto V (Rockstar Games/Rockstar Games)

  • The Witcher 3: Wild Hunt (CD Projekt RED)

  • Middle-earth: Shadow of Mordor (Monolith Productions/Warner Bros. Interactive Entertainment)

  • Batman: Arkham Origins (Warner Bros. Interactive Entertainment)

  • 3DMark (2013) (FutureMark)

  • Metro: Last Light (4A Games/Deep Silver)

  • Battlefield 4 (EA Digital Illusions CE/EA)

  • Dragon Age: Inquisition (BioWare/EA)



Результаты тестов: сравнение производительности

Выводы

Рейтинг iXBT.com
ПояснениеДата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — GeForce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36 ежемесячно исследуемым нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят R9 390 и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. середина сентября 2015 г.
Название ускорителяРейтинг iXBT.comРейтинг полез.Цена
15GTX 970 4096 МБ, 1050—1177/70001860481387
16Sapphire Nitro R9 390 8192 МБ, 1008/1008/60001820481378
17R9 390 8192 МБ, 1000/1000/60001820479380

Комментарий к Рейтингам iXBT.com


Основным конкурентом для R9 390 является GeForce GTX 970, и как мы видим, ускоритель Nvidia оказался быстрее. Впрочем, разница в результатах соперников минимальна — по большому счету, это ничья.
Рейтинг полезности
ПояснениеДата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг полезности тех же карт получается, если показатели предыдущего рейтинга разделить на цены соответствующих ускорителейсередина сентября 2015 г.
Название ускорителяРейтинг полез.Рейтинг iXBT.comЦена
09Sapphire Nitro R9 390 8192 МБ, 1008/1008/60004811820378
10GTX 970 4096 МБ, 1050—1177/70004811860387
12R9 390 8192 МБ, 1000/1000/60004791820380

Комментарий к Рейтингам полезности


И поскольку по производительности GTX 970 и R9 390 почти равны, определяющую роль в их соперничестве играет цена. На момент написания материала она была чуть ниже у R9 390, что полностью скомпенсировало минимальное отставание этих карт в производительности.

Sapphire Nitro R9 390 8G OC 8192 МБ 512-битной GDDR5 PCI-E показал себя очень достойным конкурентом ускорителю GeForce GTX 970, однако желательно, чтобы его цена была еще ниже для победы в соперничестве с тем же GeForce GTX 970, который потребляет меньше энергии и компактнее. Ускоритель Sapphire имеет эффективную, но относительно шумную СО. Еще одним минусом являются громоздкие размеры карты. На разгон этот ускоритель проверялся нами очень кратковременно: 2 теста смогли стабильно завершиться при частоте работы ядра 1080 МГц, а памяти — 6200 МГц. При более серьезном подъеме частоты ядра уже появлялись артефакты, так что данный экземпляр вряд ли мог показать что-то выдающееся в этом плане (разумеется, можно было поэкспериментировать с вольтажами, однако разгон нами изучался очень кратко — мы не ставили перед собой такой задачи). Фабричный «разгон» на 10 МГц можно считать чем-то вроде шутки.

Oкончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).

В номинации «Отличная поставка» (за август 2015)

награду получила карта:
  • Sapphire Nitro R9 390 8G OC 8192 МБ 512-битной GDDR5 PCI-E


Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые картыКонкуренты
R9 390 — $381 (на 01.06.16) GTX 970 — $323 (на 01.06.16)
R9 390 — $381 (на 01.06.16) GTX 770 — $377 (на 01.06.16)
Sapphire Nitro R9 390 8G OC — Н/Д(0), T-12650314 R9 390 — $381 (на 01.06.16)
Предложения Sapphire Nitro R9 390 8G OC
L-12650314-10


Благодарим компанию Sapphire Russia
и лично Елену Зарубину
за предоставленную на тестирование видеокарту

Блок питания Thermaltake DPS G 1050W для тестового стенда предоставлены компанией Thermaltake

Корпус Corsair Obsidian 800D Full Tower для тестового стенда предоставлен компанией Corsair

Модули памяти Corsair Vengeance CMZ16GX3M4X1600C9 для тестового стенда предоставлены компанией Corsair

Corsair Hydro SeriesT H100i CPU Cooler для тестового стенда предоставлен компанией Corsair

Монитор Dell UltraSharp U3011 для тестовых стендов предоставлен компанией Юлмарт

Системная плата MSI X79A-GD45(8D) для тестового стенда предоставлена компанией MSI

Жесткий диск Seagate Barracuda 7200.14 3 ТБ для тестового стенда предоставлен компанией Seagate

2 накопителя SSD Corsair Neutron SeriesT 120 ГБ для тестового стенда предоставлены компанией Corsair
