Видеоускоритель MSI Radeon RX 480 Gaming X 8G (8 ГБ): хорошая реализация, но слишком дорогое решение в сравнении с GeForce GTX 1060

461

Содержание

  1. Особенности устройств(а)
  2. Конфигурация тестового стенда, список инструментов тестирования
  3. Результаты тестов
  4. Выводы

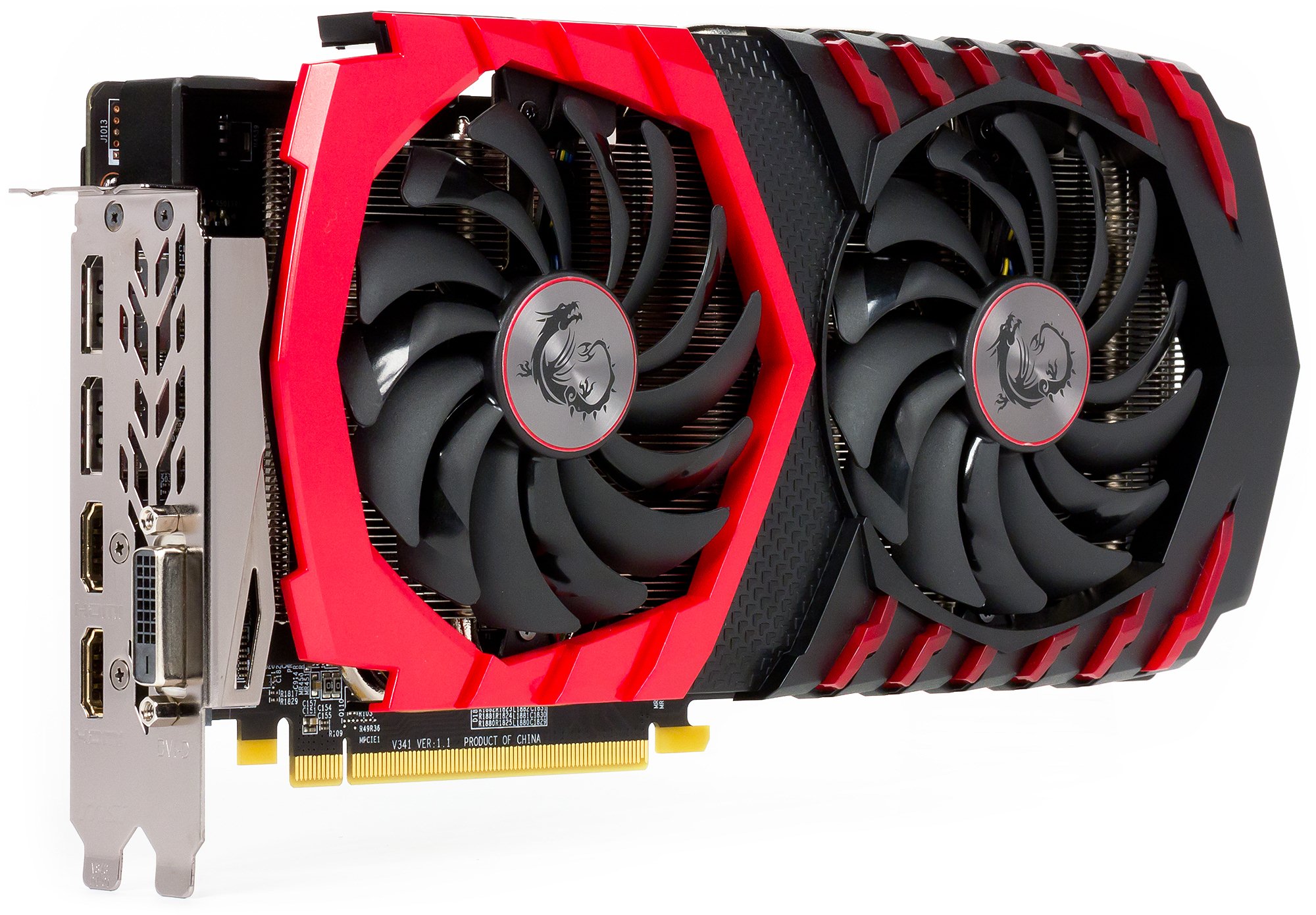

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) MSI Radeon RX 480 Gaming X 8G 8 ГБ 256-битной GDDR5

Сведения о производителе: Компания MSI (MicroStar International, торговая марка MSI) основана в 1986 году в Китайской Республике (Тайвань). Выпускала ОЕМ-продукцию по сторонним заказам. Выпуск продуктов под своим брендом был начат только с 1994 года. Штаб-квартира в Тайбэе/Тайвань. Производство в Китае и на Тайване. 50% продукции — по заказам сторонних компаний (ОЕМ). На рынке в России с 1997 года.

Устройство(а)

MSI Radeon RX 480 Gaming X 8G 8 ГБ 256-битной GDDR5 (P/N 912-V341-003)
ПараметрЗначениеНоминальное значение (референс)
GPURadeon RX 480 (Polaris 10)
ИнтерфейсPCI Express x16
Частота работы GPU (ROPs), МГц1120—1316 (OC Mode)/1120—1303 (Gaming Mode)/1120—1266 (Silent Mode)1120—1266
Частота работы памяти (физическая (эффективная)), МГц2025 (8100) (OC Mode)/2000 (8000) (Gaming Mode)/2000 (8000) (Silent Mode)2000 (8000)
Ширина шины обмена с памятью, бит256
Число вычислительных блоков в GPU36
Число операций (ALU) в блоке64
Суммарное количество блоков ALU2304
Число блоков текстурирования (BLF/TLF/ANIS)144
Число блоков растеризации (ROP)32
Размеры, мм275×130×40220×100×35
Количество слотов в системном блоке, занимаемые видеокартой22
Цвет текстолитачерныйчерный
ЭнергопотреблениеПиковое в 3D, Вт180158
В режиме 2D, Вт2622
В режиме «сна», Вт33
Уровень шумаВ режиме 2D, дБА20,022,5
В режиме 2D (просмотр видео), дБА20,022,5
В режиме максимального 3D, дБА30,045,5
Выходные гнезда1×DVI (Dual-Link/HDMI), 1×HDMI 2.0b, 3×DisplayPort 1.3/1.41×HDMI 2.0b, 3×DisplayPort 1.3/1.4
Поддержка многопроцессорной работыCrossFire
Максимальное количество приемников/мониторов для одновременного вывода изображения44
Дополнительное питание: количество 8-контактных разъемов1Нет
Дополнительное питание: количество 6-контактных разъемовНет1
Максимальное разрешение 2DDisplay Port4096×2160
HDMI4096×2160
Dual-Link DVI2560×1600
Single-Link DVI1920×1200
Максимальное разрешение 3DDisplay Port4096×2160
HDMI4096×2160
Dual-Link DVI2560×1600
Single-Link DVI1920×1200

Комплектация локальной памятью

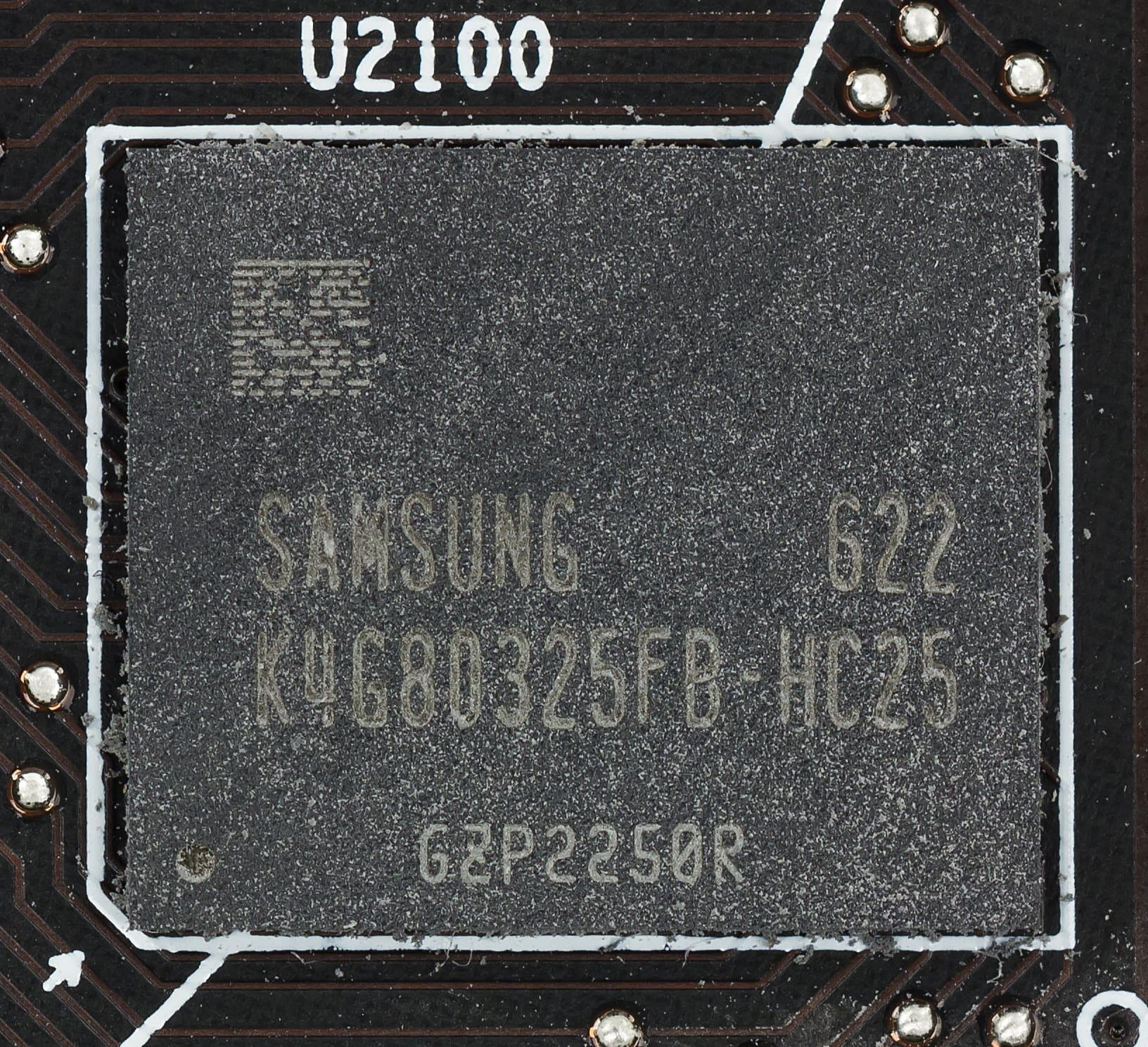

Карта имеет 8 ГБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB.

Микросхемы памяти Samsung (GDDR5). Микросхемы рассчитаны на номинальную частоту работы в 2000 (8000) МГц.

Сравнение с эталонным дизайном (reference)

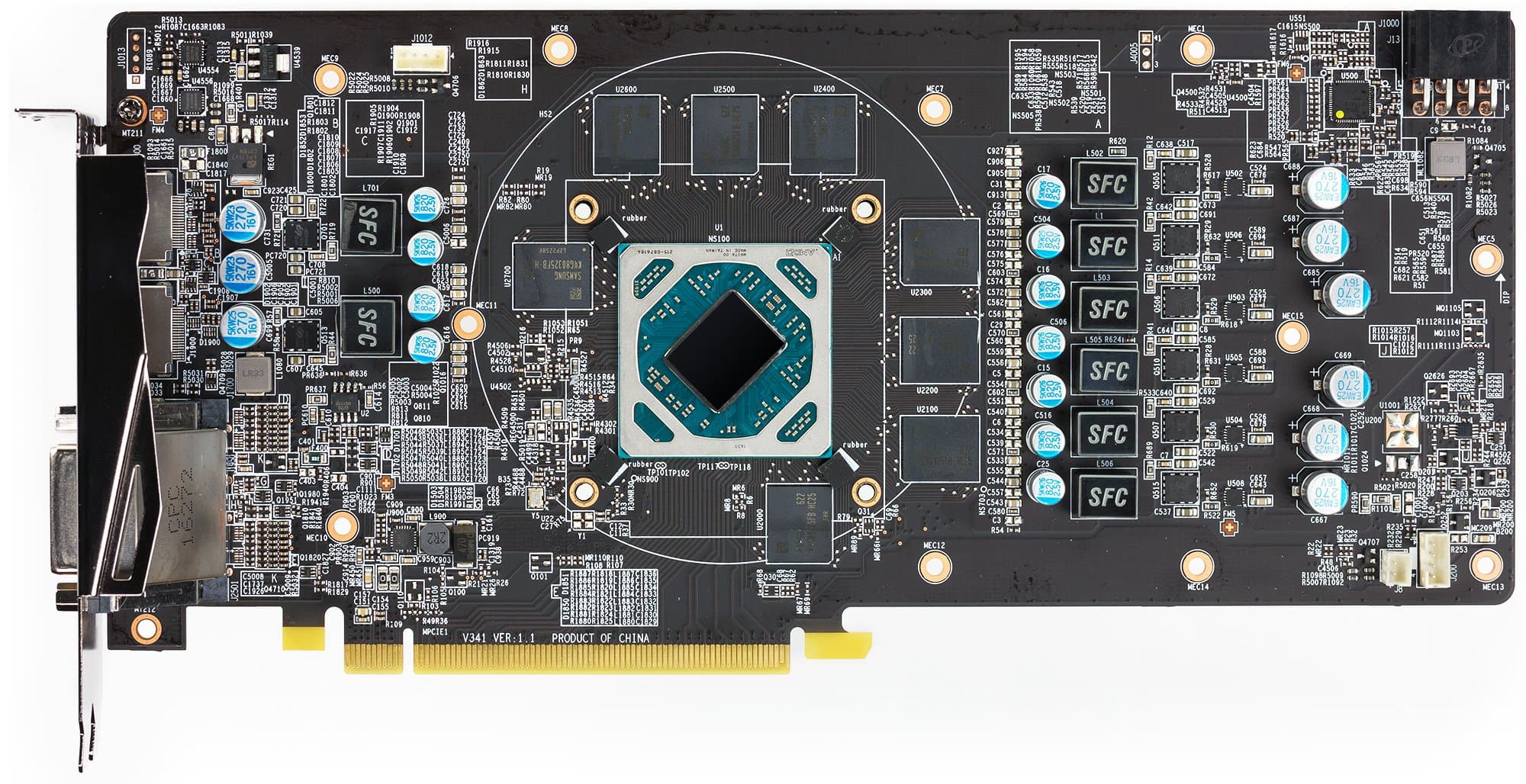

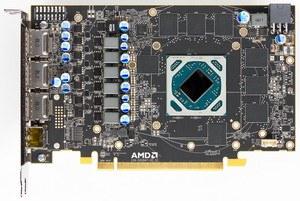

Вид спереди
MSI Radeon RX 480 Gaming X 8G 8 ГБ 256-битной GDDR5 AMD Radeon RX 480

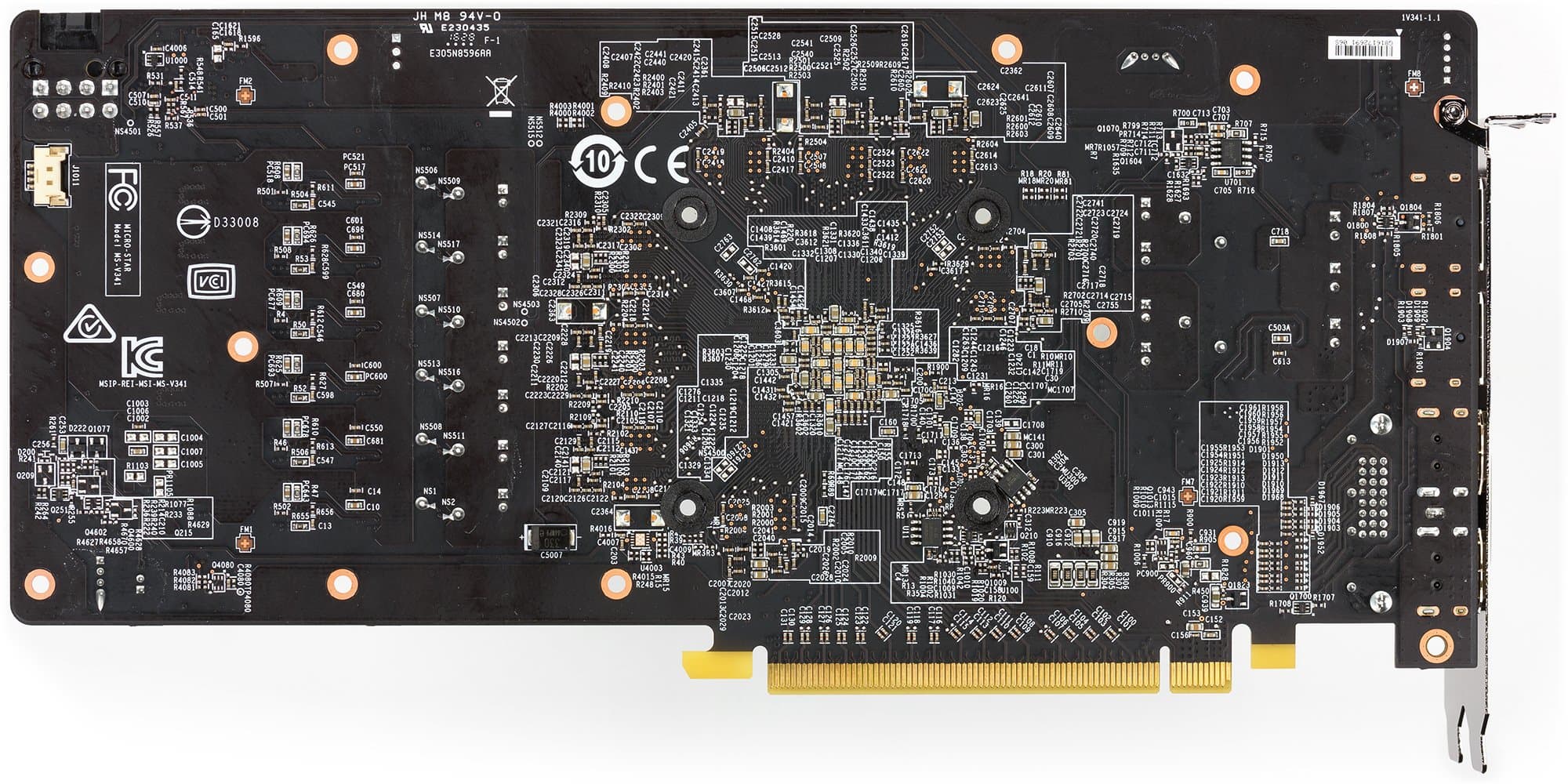

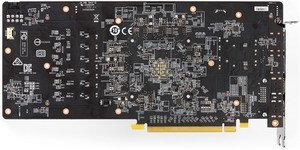

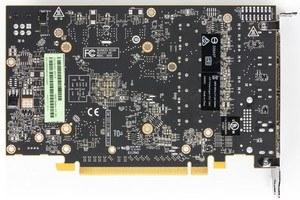

Вид сзади
MSI Radeon RX 480 Gaming X 8G 8 ГБ 256-битной GDDR5 AMD Radeon RX 480

Традиционно продукты компании MSI полностью проектируются своими инженерами, это относится и к данному ускорителю. Сходство с референс-картой есть только в расположении микросхем памяти (что логично) и в наборе видеовыходов.

Схема питания имеет 6 фаз для GPU и 2 для микросхем памяти, управляется цифровым контроллером IOR 3567B компании Infineon. Электронные компоненты традиционно относятся к категории Military Class 4 (включая дроссели Super Ferrite Chokes (SFC) и конденсаторы Hi-C Cap и Solip Cap), поэтому имеется некоторая надежда на отсутствие свиста катушек при работе карты (а это весьма давняя и больная проблема многих не только видеокарт, но и материнских плат).

В режиме разгона (OC Mode, по умолчанию) частоты у данного ускорителя повышены на 4% относительно стандартных параметров референс-карты, что может обеспечить прирост производительности в 3%-3,5% в зависимости от разрешения и режима работы. Заметить это визуально вряд ли возможно.

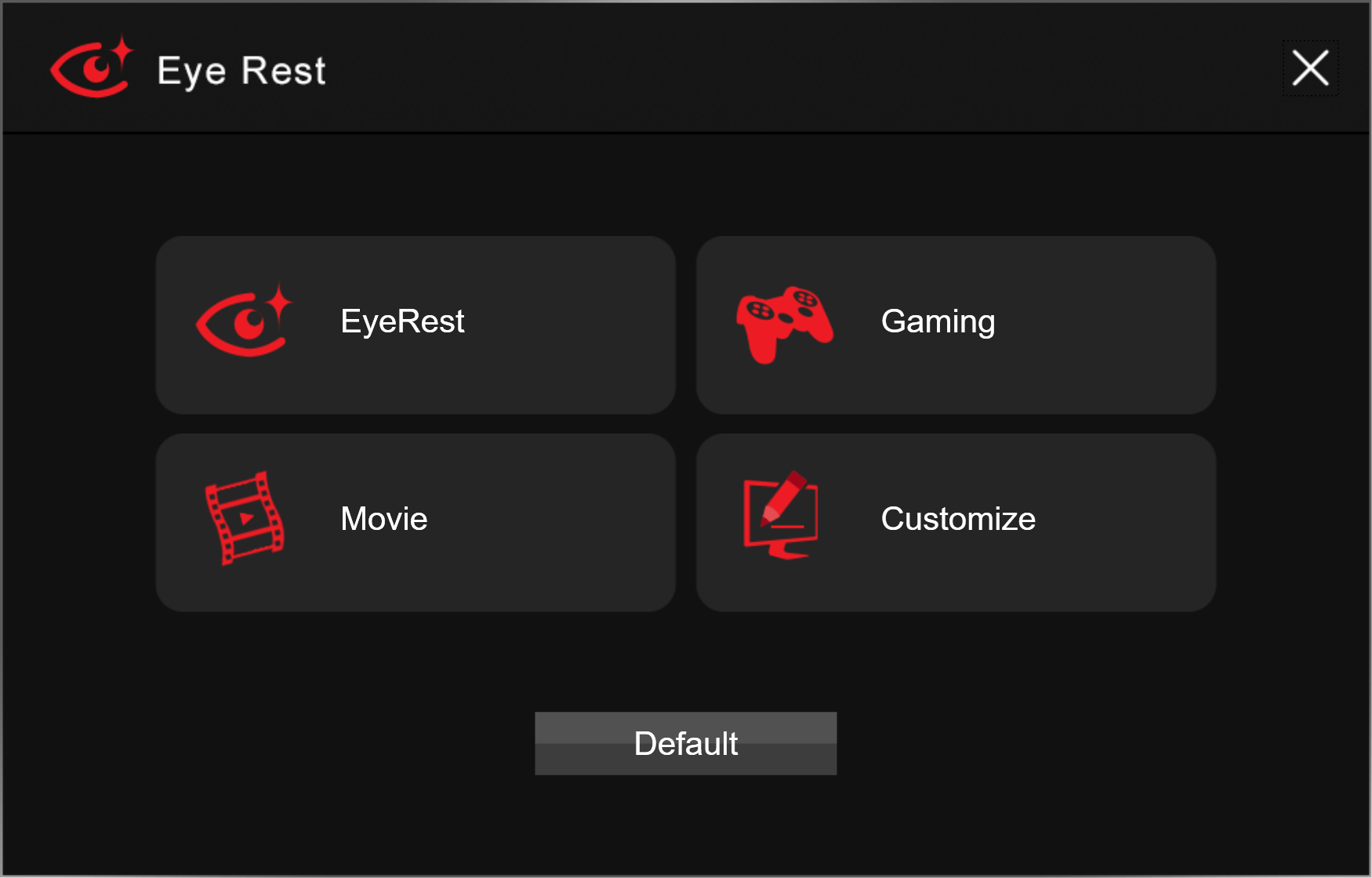

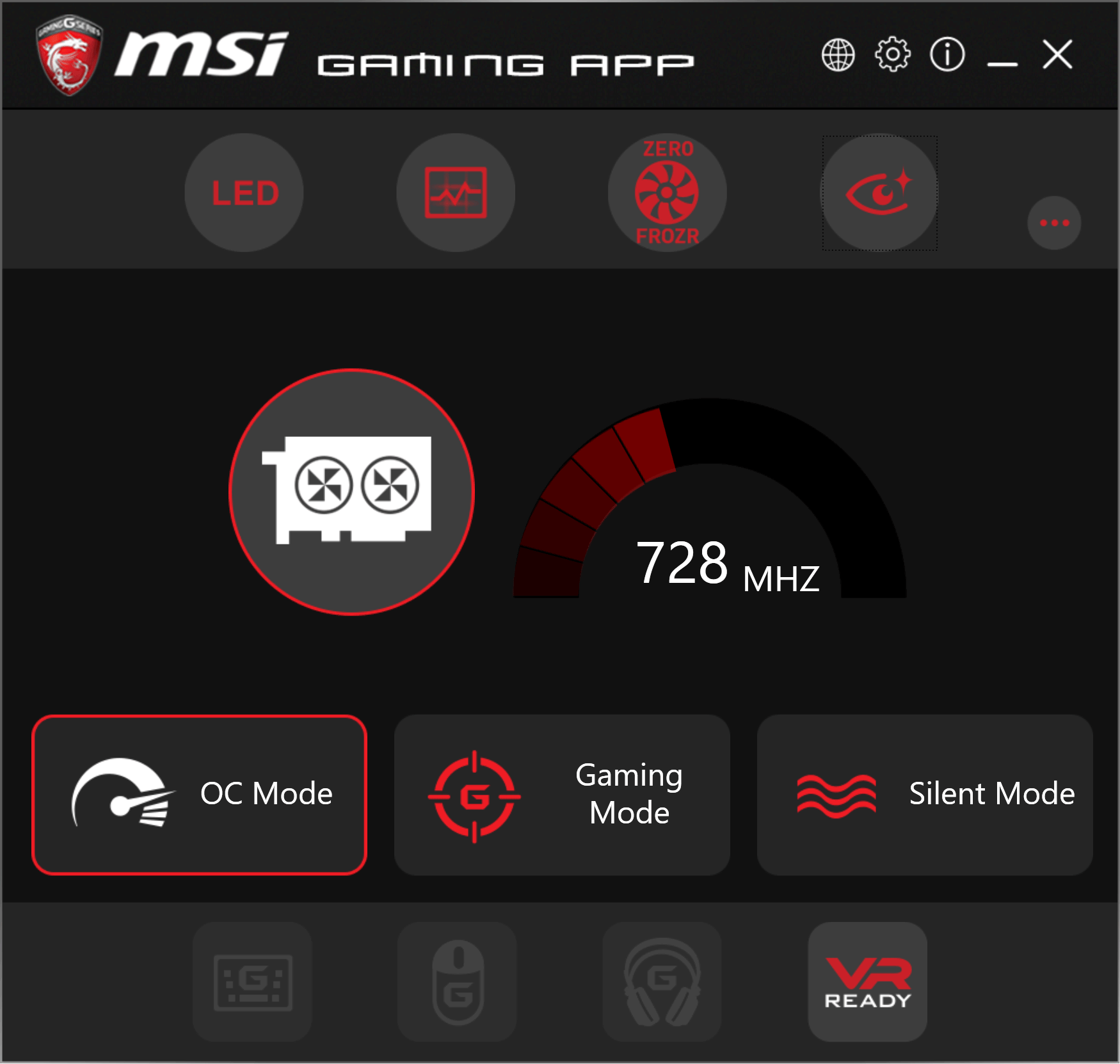

Гибкое регулирование частот и напряжений производится с помощью фирменной утилиты MSI Gaming App, которая поставляется с картой на диске, а также ее можно скачать с сайта производителя. Программа позволяет выбрать один из уже предустановленных режимов работы ускорителя в 3D: OC, Gaming, Silent — различия между ними заключаются лишь в частотах работы. Надо сказать, что для данной карты «тихий режим» практически не нужен: СО не слишком шумная даже в самом быстром (ОС) режиме. Утилита позволяет выставить режим подсветки кулера, управлять кулером вручную, а также автоматически определять и активировать режим работы VR (при подключении очков VR к видеокарте).



Более того, имеется и аналогичная утилита под Android/iOS. Да, мобильные технологии добрались и сюда. Теперь видеокартой на своем ПК вы можете управлять дистанционно: приложение подключается к ПК по сети (смартфон должен быть в той же Wi-Fi-сети, что и ПК), и вы можете выставлять частоты работы карты, не прерывая игрового процесса (без запуска аналогичной утилиты на ПК). Скачать это приложение можно из Google Play Store или Apple App Store.

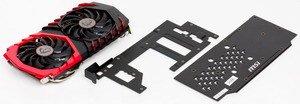

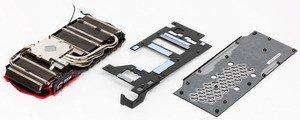

Система охлаждения

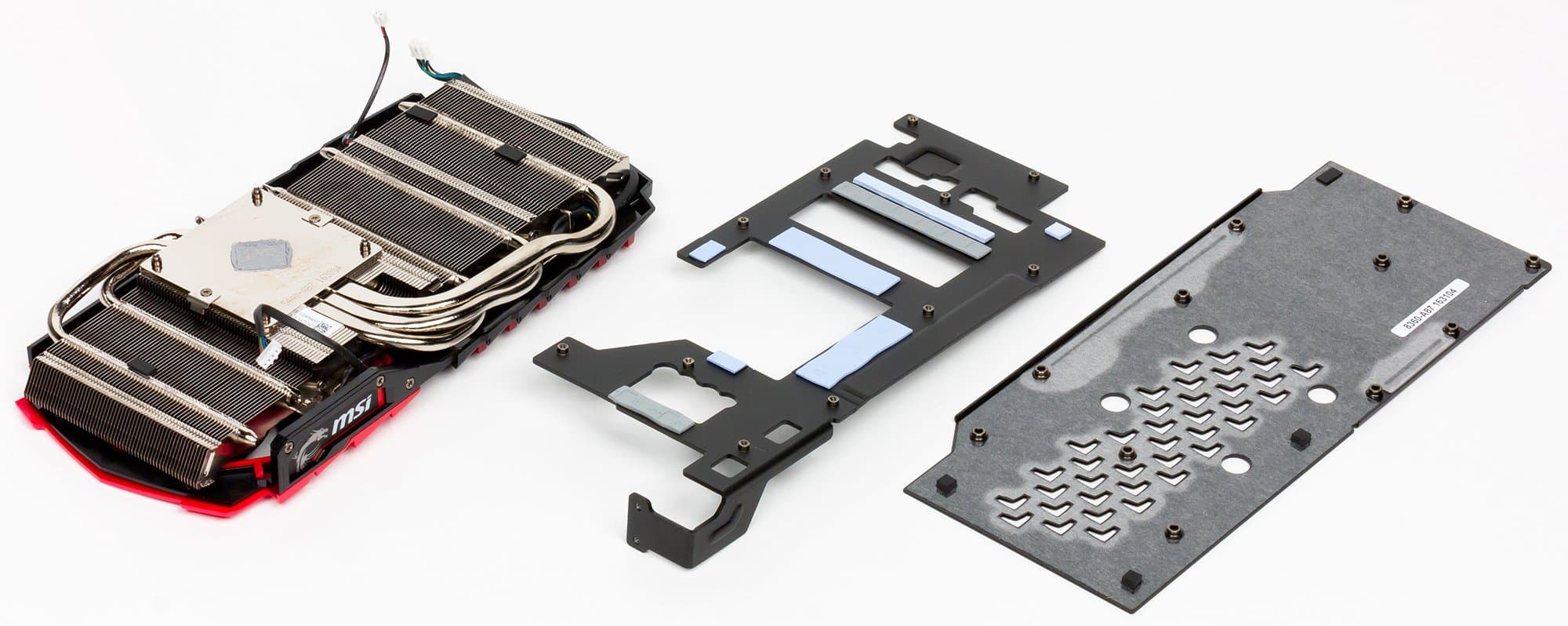

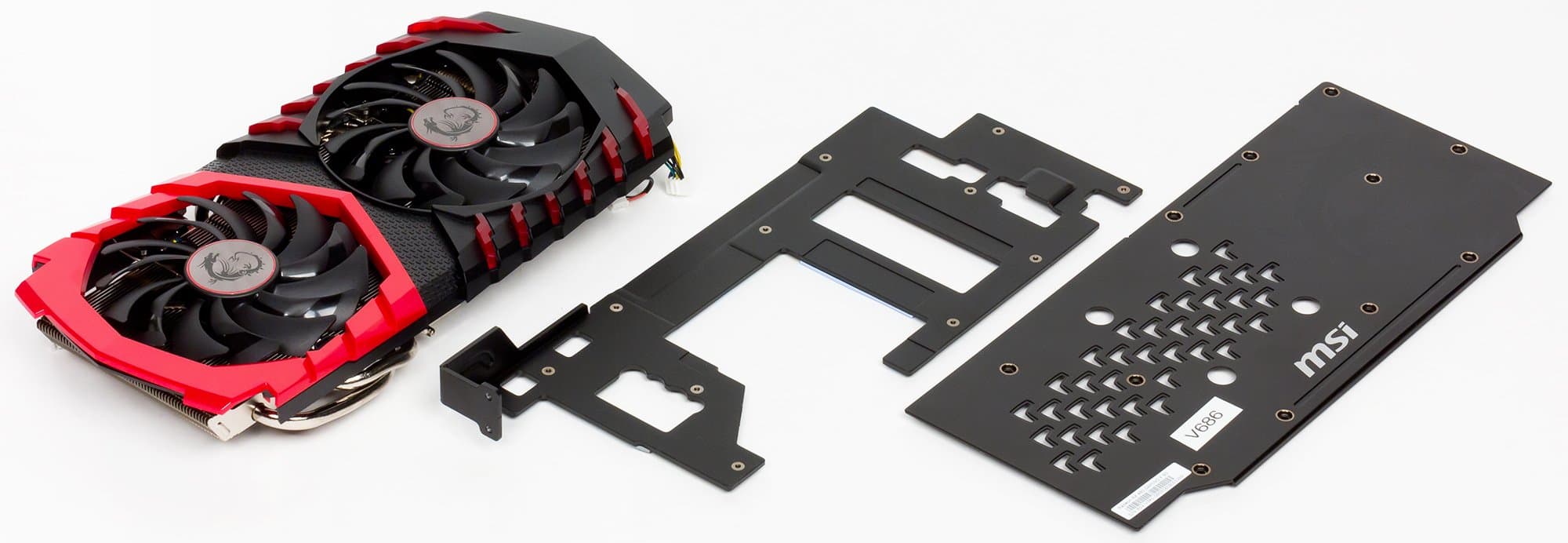

Перед нами кулер TwinFrozr VI, который является логичным продолжением серии TwinFrozr. Главной его частью является массивный пластинчатый никелированный радиатор. Тепловые трубки, впрессованные в основание, обеспечивают равномерное распределение тепла по ребрам радиатора.

Поверх радиатора установлен кожух с двумя вентиляторами Torx 2.0, работающими на одинаковой частоте вращения. Лопасти вентиляторов имеют особый профиль, и производитель декларирует значительно сниженный уровень шума при аналогичном потоке воздуха (при сравнении с обычными лопастями). Следует также напомнить, что серия TwinFrozr останавливает вентиляторы в случае простоя или малой нагрузки (если температура GPU не выше 60 градусов). Поэтому не стоит пугаться, если при запуске ПК вентиляторы на ускорителе не вращаются.

Микросхемы памяти и силовые транзисторы охлаждаются специальной платой-радиатором, установленной под основным радиатором.

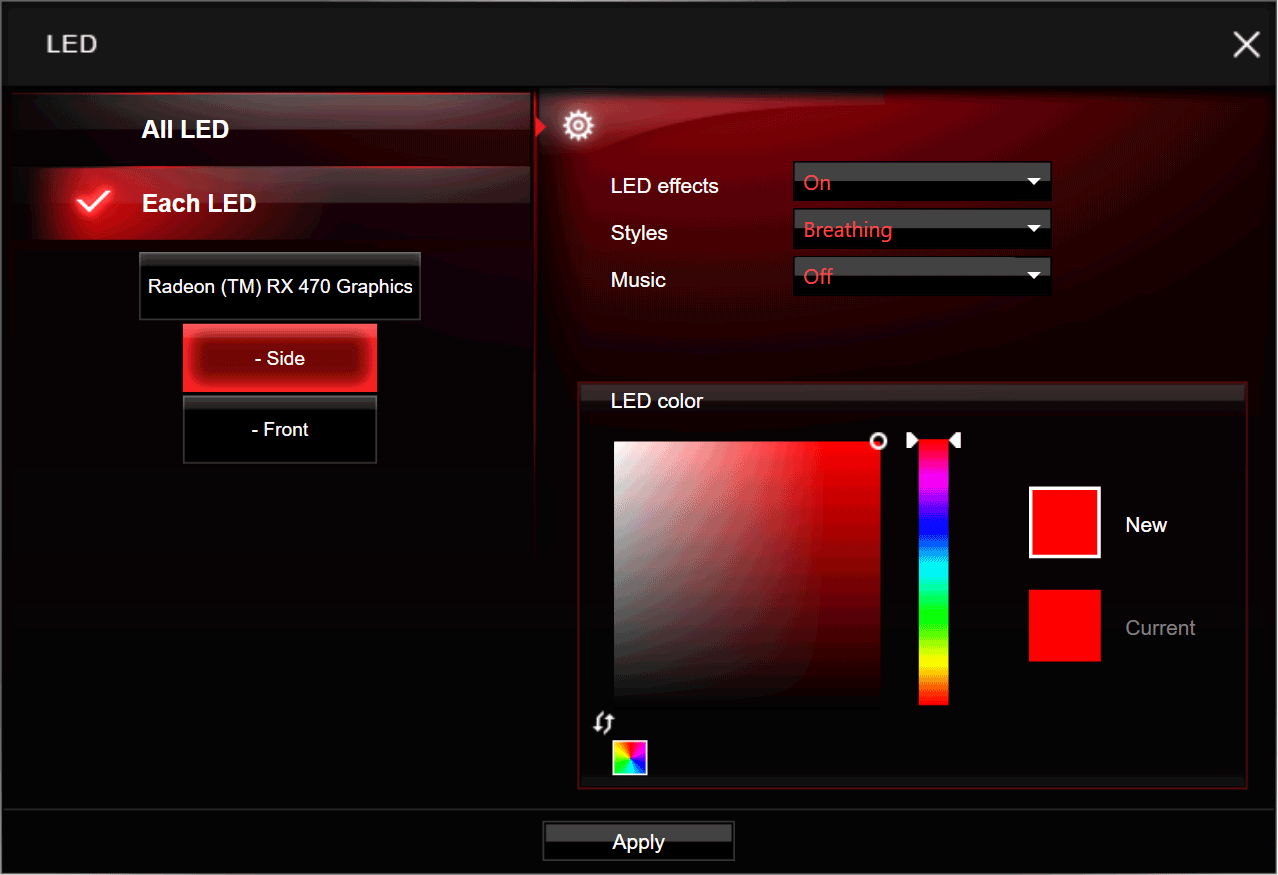

СО оснащена подсветкой, цветом которой можно управлять с помощью вышеупомянутой утилиты MSI Gaming App.

После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 75 градусов, что является хорошим результатом для видеокарты такого уровня.

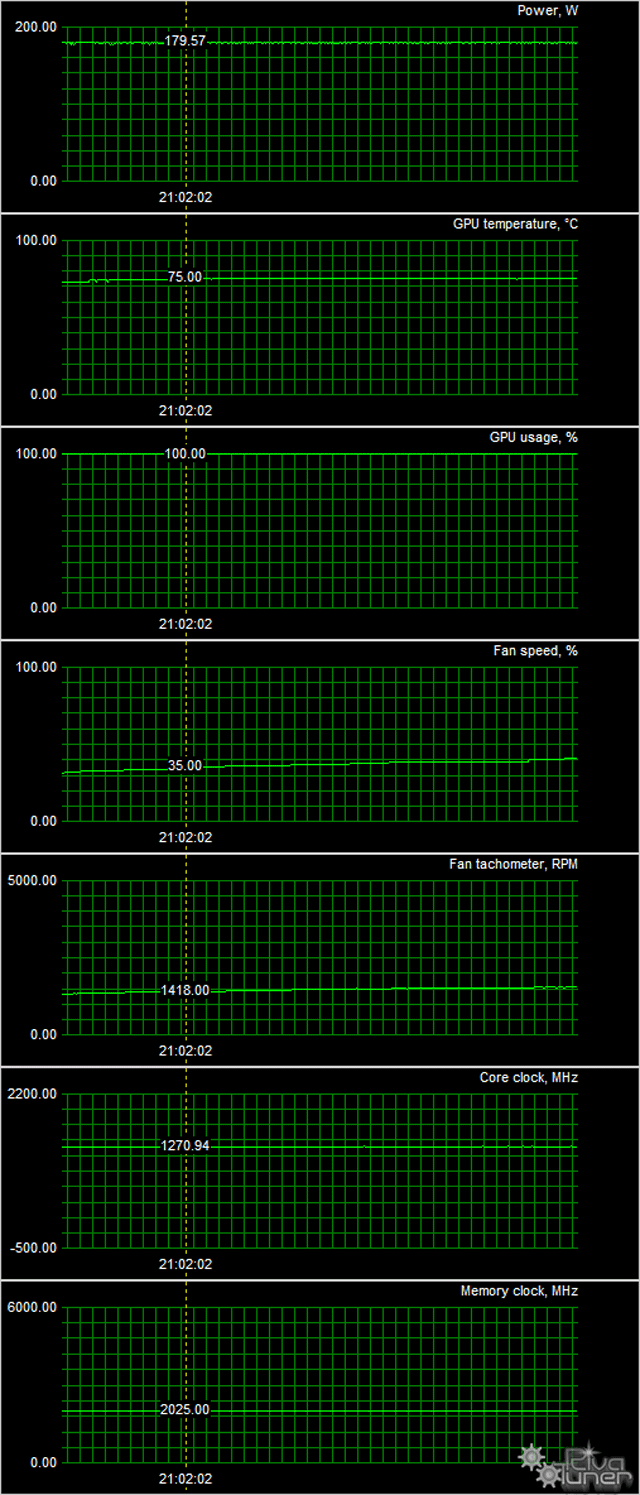

Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder)

Методика измерения шума

  • Помещение шумоизолировано и заглушено, снижены реверберации.
  • Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
  • Фоновый уровень 20 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
  • Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
  • Режимы измерения:
    1. Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
    2. Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
    3. Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.

В режиме простоя в 2D температура составляла 29 °C, вентиляторы не работали. Шум был равен фоновому — 20,0 дБА.

При просмотре фильма с аппаратным декодированием температура поднималась до 59 °C, после чего вентиляторы включались и работали на частоте 500-700 оборотов в минуту. Зафиксировать шум от такого режима работы вентиляторов нам не удалось, общий уровень шума не изменился (20,0 дБА).

В режиме максимальной нагрузки в 3D температура достигала 75 °C. Вентиляторы при этом раскручивались до 1418 оборотов в минуту, шум вырастал до 30,0 дБА. Это средний уровень шума, данную СО нельзя назвать ни бесшумной, ни очень шумной.

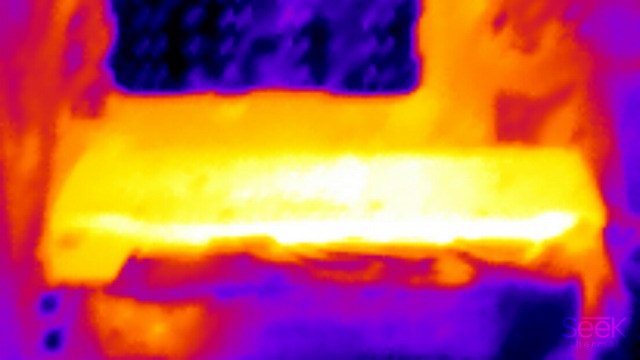

Термоснимок

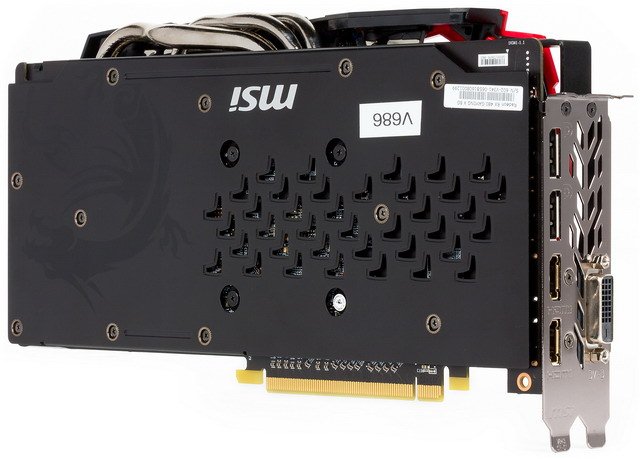

Наибольший нагрев — в зоне GPU (это видно через отверстия в задней крышке).

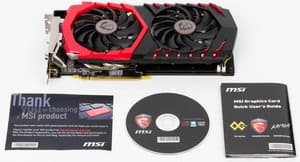

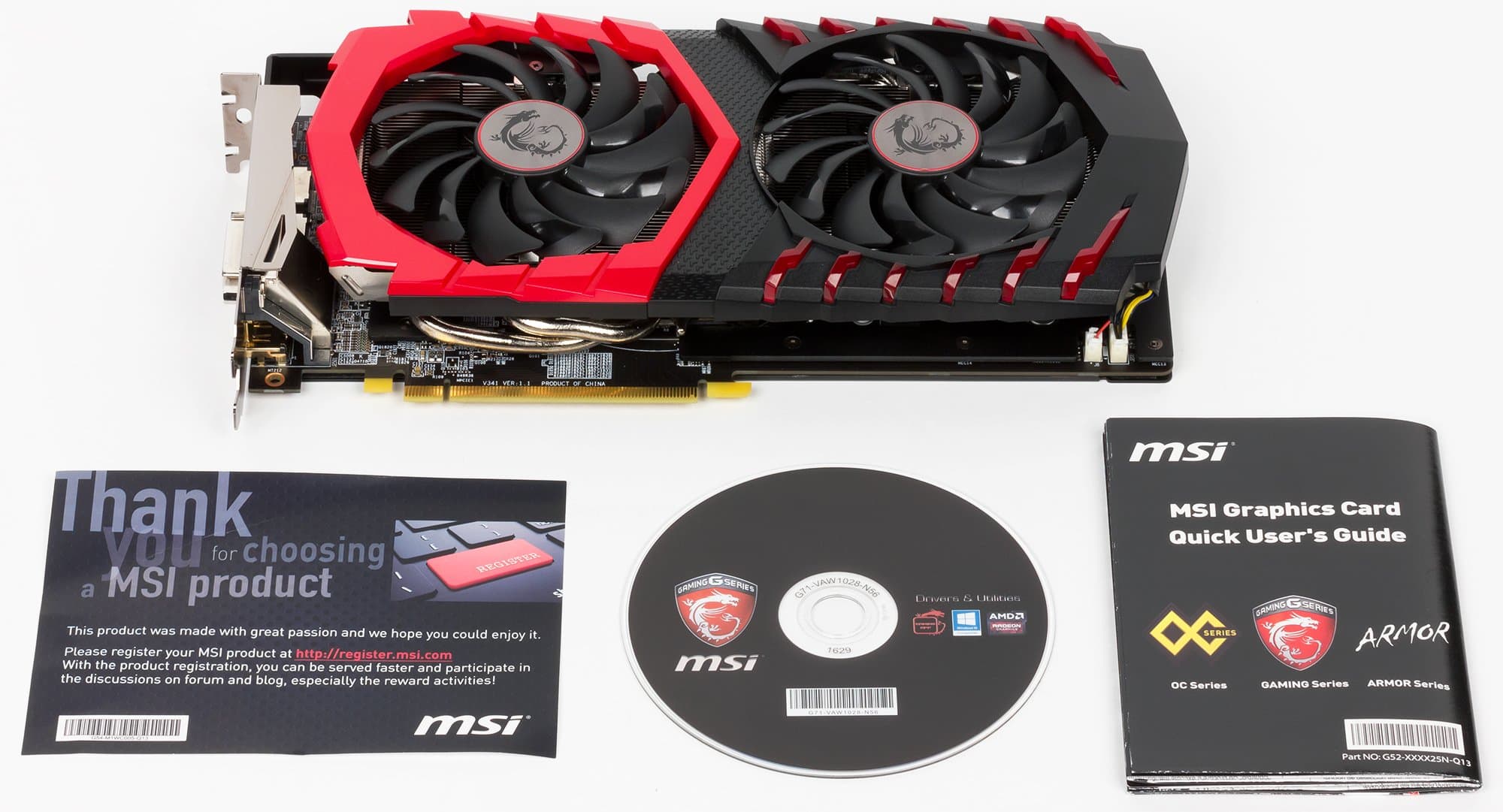

Комплектация
Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект.

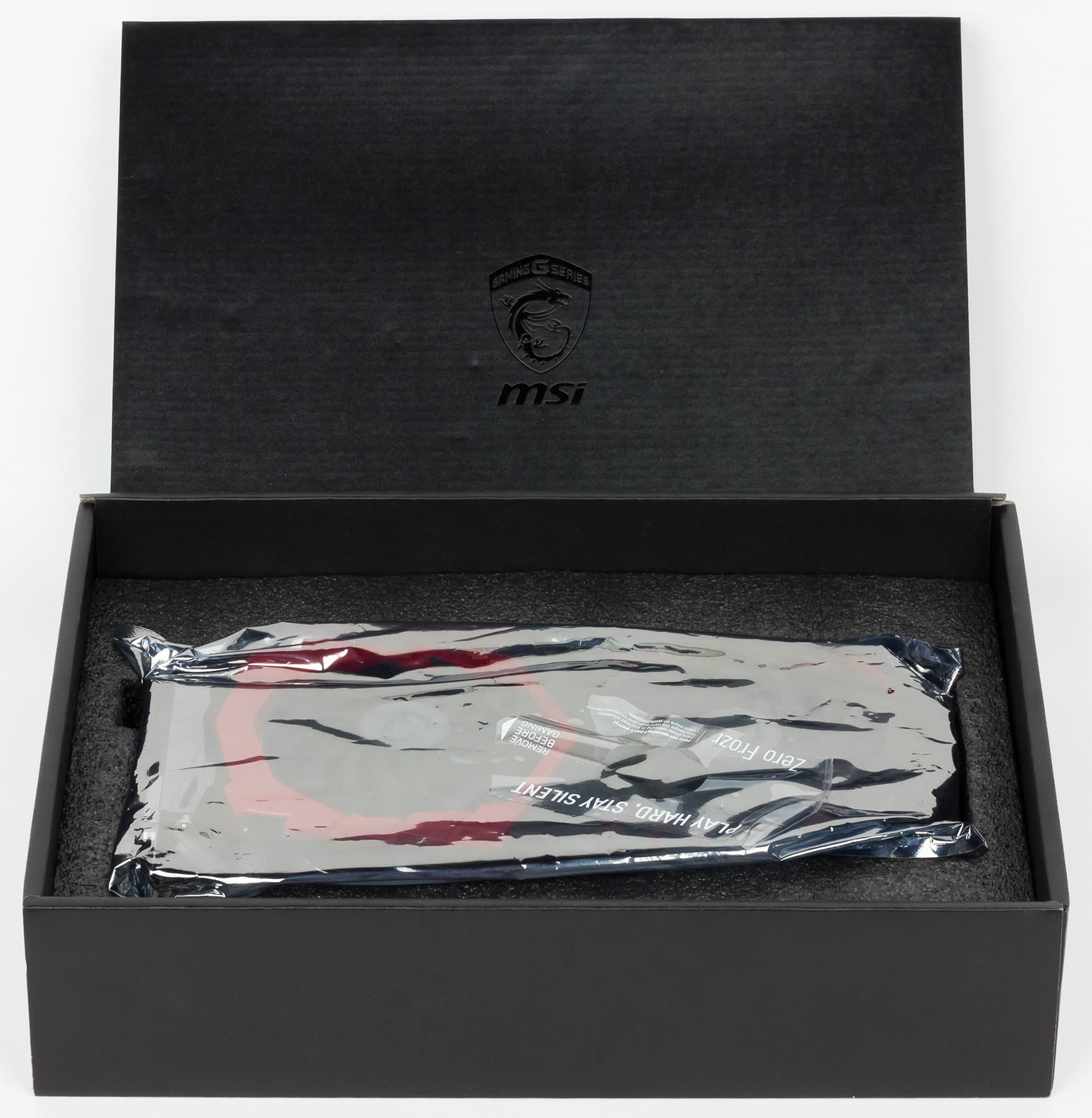

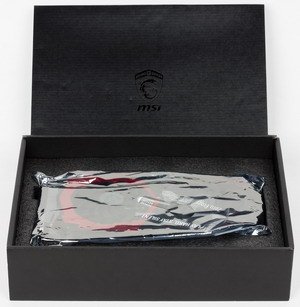

Упаковка

Установка и драйверы

Конфигурация тестового стенда

  • Компьютер на базе процессора Intel Core i7-5960X (Socket 2011):
    • процессор Intel Core i7-5960X (o/c 4 ГГц);
    • СО Intel Thermal Solution RTS2011LC;
    • системная плата ASRock Fatal1ty X99X Killer на чипсете Intel X99;
    • оперативная память 16 ГБ DDR4 G.Skill Ripjaws4 F4-2800C16Q-16GRK 2800 МГц;
    • жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
    • 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
    • блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
    • корпус Corsair Obsidian 800D Full Tower.
  • операционная система Windows 10 Pro 64-битная; DirectX 12;
  • монитор Samsung U28D590D (28″);
  • драйверы AMD версии Crimson Edition 16.9.2;
  • драйверы Nvidia версии 372.90;
  • VSync отключен.

Список инструментов тестирования

Методику тестирования и все настройки можно посмотреть здесь.

  • Fallout 4 (Bethesda Games Studios/Bethesda Softworks)

  • Watch Dogs (Ubisoft)

  • Grand Theft Auto V (Rockstar Games/Rockstar Games)

  • The Witcher 3: Wild Hunt (CD Projekt RED)

  • Middle-earth: Shadow of Mordor (Monolith Productions/Warner Bros. Interactive Entertainment)

  • Batman: Arkham Origins (Warner Bros. Interactive Entertainment)

  • Tom Clancy’s Rainbow Six: Siege (Ubisoft/Ubisoft)

  • Far Cry Primal (Ubisoft/Ubisoft)

  • Hitman (2016) (IO Interactive/Square Enix)

  • Dragon Age: Inquisition (BioWare/EA)



Результаты тестов: сравнение производительности

Выводы

Рейтинг iXBT.com
ПояснениеДата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — GeForce GT 730 (то есть сочетание скорости и функций GT 730 приняты за 100%). Рейтинги ведутся по 30 ежемесячно исследуемым нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят RX 480 и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. конец октября 2016 г.
Название ускорителяРейтинг iXBT.comРейтинг полез.Цена
08GTX 1060 6 ГБ, 1507—1860/80002050659311
11MSI RX 480 Gaming X 8 ГБ, 1120—1316/81001870584320
12RX 480 8 ГБ, 1188—1266/80001810575315
13GTX 970 4 ГБ, 1050—1177/70001770541327
14R9 390 8 ГБ, 1000/1000/60001670449372

Комментарий к Рейтингам iXBT.com


В момент выхода цена GeForce GTX 1060 была значительно выше, чем у RX 480, так что эти ускорители, по сути, не были конкурентами (а RX 480 весьма успешно соперничал c GTX 970). Однако затем цены на GTX 1060 сильно упали, а вот Radeon RX 480 практически не подешевел, и сегодня от их сравнения уже никуда не деться. В наборе наших тестов GTX 1060 заметно быстрее, и поскольку показатели ускорителя MSI выше аналогичных для среднестатистического Radeon RX 480 (референс-карты) всего на 3,3%, на расклад сил это никак не влияет.
Рейтинг полезности
ПояснениеДата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг полезности тех же карт получается, если показатели предыдущего рейтинга разделить на цены соответствующих ускорителейконец октября 2016 г.
Название ускорителяРейтинг полез.Рейтинг iXBT.comЦена
02GTX 1060 6 ГБ, 1507—1860/80006592050311
06MSI RX 480 Gaming X 8 ГБ, 1120—1316/81005841870320
08RX 480 8 ГБ, 1188—1266/80005751810315
13GTX 970 4 ГБ, 1050—1177/70005411770327
22R9 390 8 ГБ, 1000/1000/60004491670372

Комментарий к Рейтингам полезности


На момент написания материала цена ускорителя MSI была чуть-чуть выше, чем у среднестатистического Radeon RX 480 с 8 ГБ, однако это не помешало ему оказаться в итоге на строку выше. Между тем GTX 1060 не только быстрее, но еще и немного дешевле, так что именно этот ускоритель на сегодня является самым выгодным по соотношению цены и производительности среди продуктов среднеценового сегмента (300—350 долларов).

MSI Radeon RX 480 Gaming X 8G (8 ГБ) — хороший вариант Radeon RX 480, демонстрирующий производительность в среднем на 3% выше, чем референс-карта, и имеющий эффективную систему охлаждения. Наличие 8 гигабайт памяти обеспечивает неплохой потенциал для современных мощных игр. Собственно, на этом плюсы заканчиваются. А минус (причем у всех карт на Radeon RX 480) один: стоимость! При наличии мощного и энергоэффективного конкурента в лице GTX 1060 (6 ГБ) просто необходимо снижение цен на RX 480, иначе покупать этот ускоритель AMD нет смысла: GeForce GTX 1060 6 ГБ превосходит его по всем параметрам, и даже 8 ГБ памяти у RX 480 практически ничего ему не дают. Когда стоимость RX 480 упадет до отметки на 10%-15% ниже, чем у GTX 1060, можно будет вновь принимать этот ускоритель во внимание и выбирать лучшую из карт разных производителей.

Окончательное решение традиционно остается за нашими читателями (смотрите на актуальные цены ниже!).

В номинации «Оригинальный дизайн» (за ноябрь 2016 года)

награду получила карта:
  • MSI Radeon RX 480 Gaming X 8G 8 ГБ 256-битной GDDR5

Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые картыКонкуренты
RX 480 8 ГБ — 17500 руб. (на 10.05.17) GTX 970 — 17500 руб. (на 10.05.17)
RX 480 8 ГБ — 17500 руб. (на 10.05.17) GTX 960 4 ГБ — 12000 руб. (на 10.05.17)
RX 480 8 ГБ — 17500 руб. (на 10.05.17) R9 390 — 17000 руб. (на 10.05.17)
RX 480 8 ГБ — 17500 руб. (на 10.05.17) GTX 1060 6 ГБ — 16500 руб. (на 10.05.17)
MSI Radeon RX 480 Gaming X 8G (8 ГБ) — T-14133110 RX 480 8 ГБ — 17500 руб. (на 10.05.17)


Благодарим компанию MSI Russia
и лично Андрея Жириновского
за предоставленную на тестирование видеокарту

Блок питания Thermaltake DPS G 1050W для тестового стенда предоставлены компанией Thermaltake

Корпус Corsair Obsidian 800D Full Tower для тестового стенда предоставлен компанией Corsair

Модули памяти G.Skill Ripjaws4 F4-2800C16Q-16GRK для тестового стенда предоставлены компанией G.Skill

Corsair Hydro SeriesT H100i CPU Cooler для тестового стенда предоставлен компанией Corsair

Монитор Dell UltraSharp U3011 для тестовых стендов предоставлен компанией Юлмарт

Системная плата ASRock Fatal1ty X99X Killer для тестового стенда предоставлена компанией ASRock

Жесткий диск Seagate Barracuda 7200.14 3 ТБ для тестового стенда предоставлен компанией Seagate

2 накопителя SSD Corsair Neutron SeriesT 120 ГБ для тестового стенда предоставлены компанией Corsair
