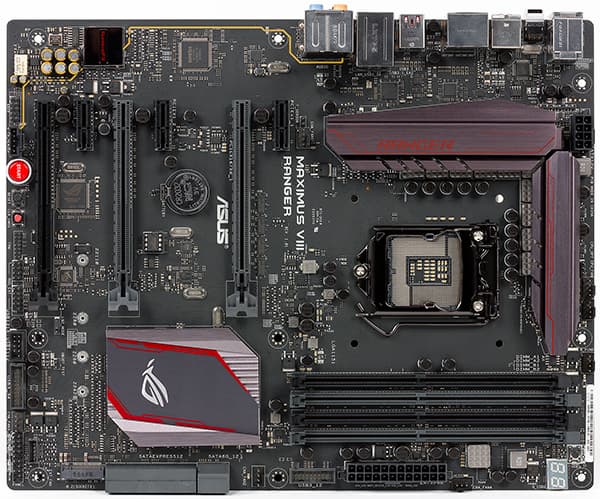

Материнская плата Asus Maximus VIII Ranger, конечно, давно не является новой, но она по сей день актуальна и еще долго будет оставаться таковой. Эта плата относится в элитной игровой (ROG) серии на базе чипсета Intel Z170, которая получила название Maximus VIII. В этой серии модель Ranger — самое недорогое решение с минимальной комплектацией, но обладающее всем необходимым для того, чтобы собрать на его основе производительный игровой ПК.
Кроме Ranger, к серии Asus Maximus VIII относятся такие модели, как Formula, Extreme, Gene, Hero, Impact, а также несколько вариаций на базе этих моделей. Все платы данной серии поддерживают только процессоры Intel Core 6-го поколения (Skylake-S).
Комплектация и упаковка

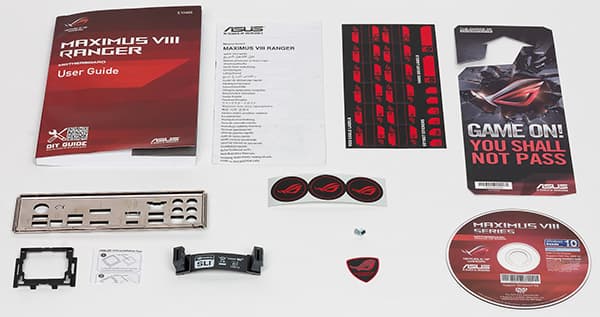

Плата Asus Maximus VIII Ranger поставляется в небольшой коробке бордового цвета, на которой красноречиво расписаны все достоинства платы. Комплект поставки очень скромный. Кроме самой платы поставляется инструкция пользователя (только на английском языке), DVD-диск с программным обеспечением и драйверами, два SATA-кабеля (все разъемы с защелками), мостик SLI на две видеокарты, заглушка задней панели платы, традиционный Q-коннектор, а также пластиковая монтажная рамка, предназначенная для облегчения установки процессора в разъем (такими рамками комплектуются многие платы Asus).
Конфигурация и особенности платы
Сводная таблица характеристик платы Asus Maximus VIII Ranger приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.
| Поддерживаемые процессоры | Skylake-S |
| Процессорный разъем | LGA1151 |
| Чипсет | Intel Z170 |
| Память | 4 × DDR4 |
| Аудиоподсистема | Realtek ALC1150 |
| Сетевой контроллер | Intel i219-V |
| Слоты расширения | 1 × PCI Express 3.0 x16 1 × PCI Express 3.0 x8 1 × PCI Express 3.0 x4 3 × PCI Express 3.0 x1 1 × M.2 (PCIe 3.0 x4 и SATA) |
| SATA-разъемы | 6 × SATA 6 Гбит/с (включая четыре порта от двух разъемов SATA Express) 2 × SATA Express |
| USB-порты | 6 × USB 3.0 8 × USB 2.0 1 × USB 3.1 (Type A) 1 × USB 3.1 (Type C) |

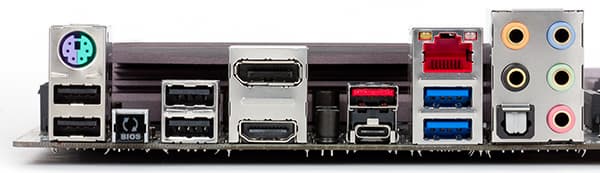

| Разъемы на задней панели | 2 × USB 3.0 4 × USB 2.0 1 × USB 3.1 (Type A) 1 × USB 3.1 (Type C) 1 × HDMI 1.4 1 × DisplayPort 1.2 1 × RJ-45 5 аудиоразъемов типа миниджек 1 оптический выход S/PDIF 1 × PS/2 |
| Внутренние разъемы | 24-контактный разъем питания ATX 8-контактный разъем питания ATX 12 В 6 × SATA 6 Гбит/с 2 × SATA Express 1 × M.2 7 разъемов для подключения 4-контактных вентиляторов 1 разъем FAN Extension 1 разъем ROG Extension 1 разъем для термодатчика 2 разъема для подключения портов USB 3.0 2 разъем для подключения портов USB 2.0 |
| Форм-фактор | ATX (305×244 мм) |
| Средняя цена | |
| Розничные предложения | L-12793078-5 |
Форм-фактор

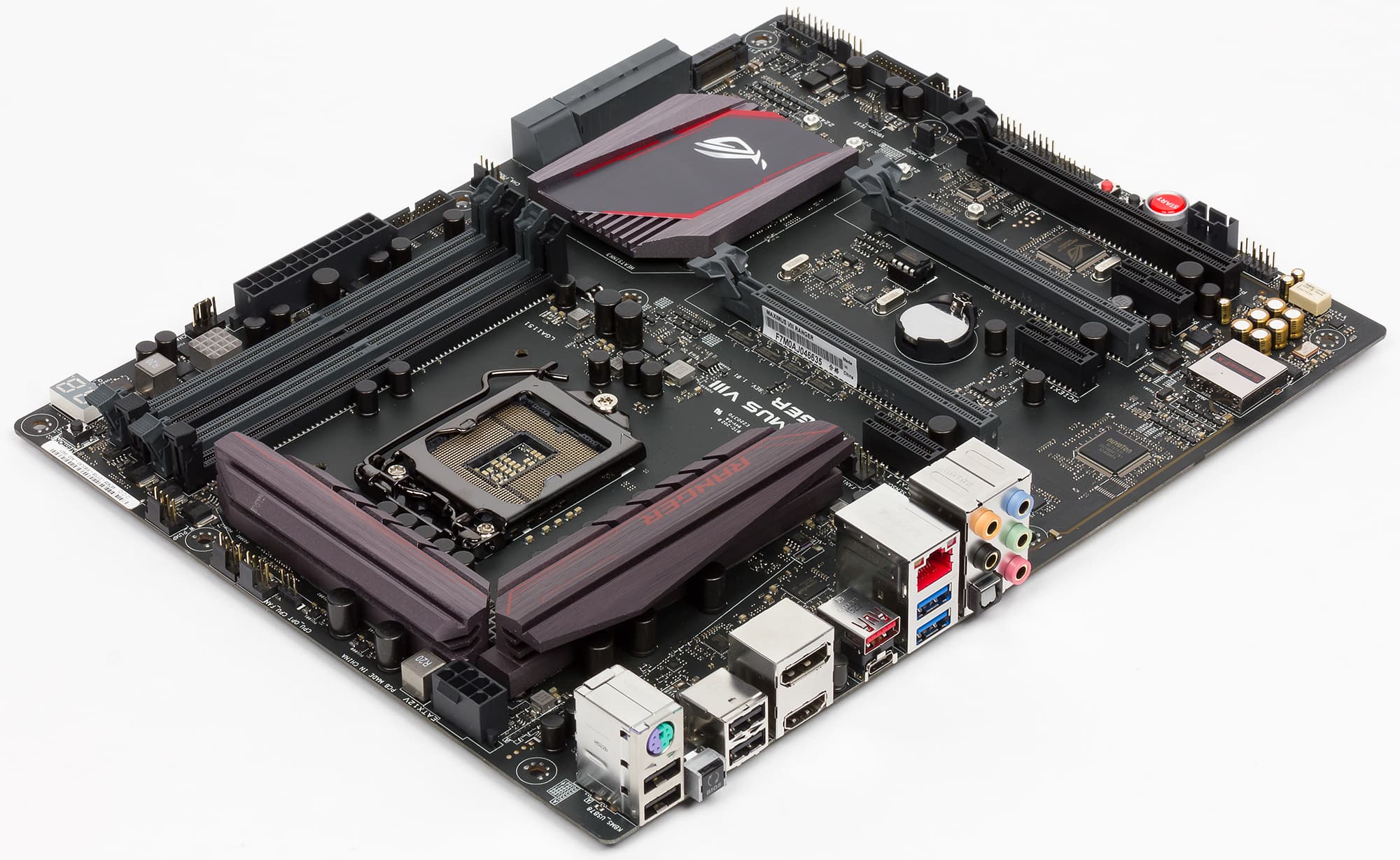

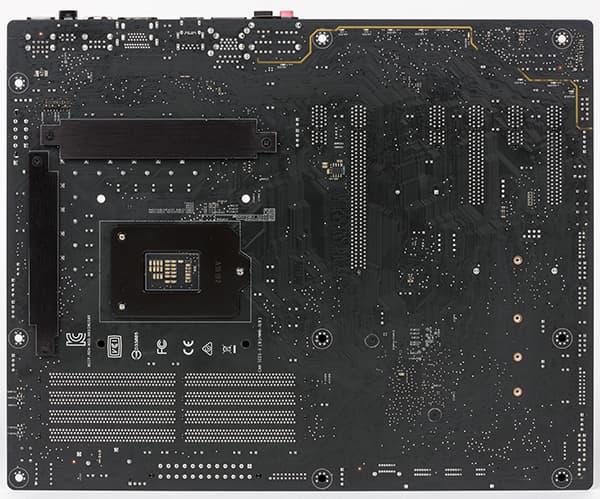

Плата Asus Maximus VIII Ranger выполнена в форм-факторе ATX (305×244 мм), а для ее монтажа в корпус предусмотрено девять стандартных отверстий.
Чипсет и процессорный разъем

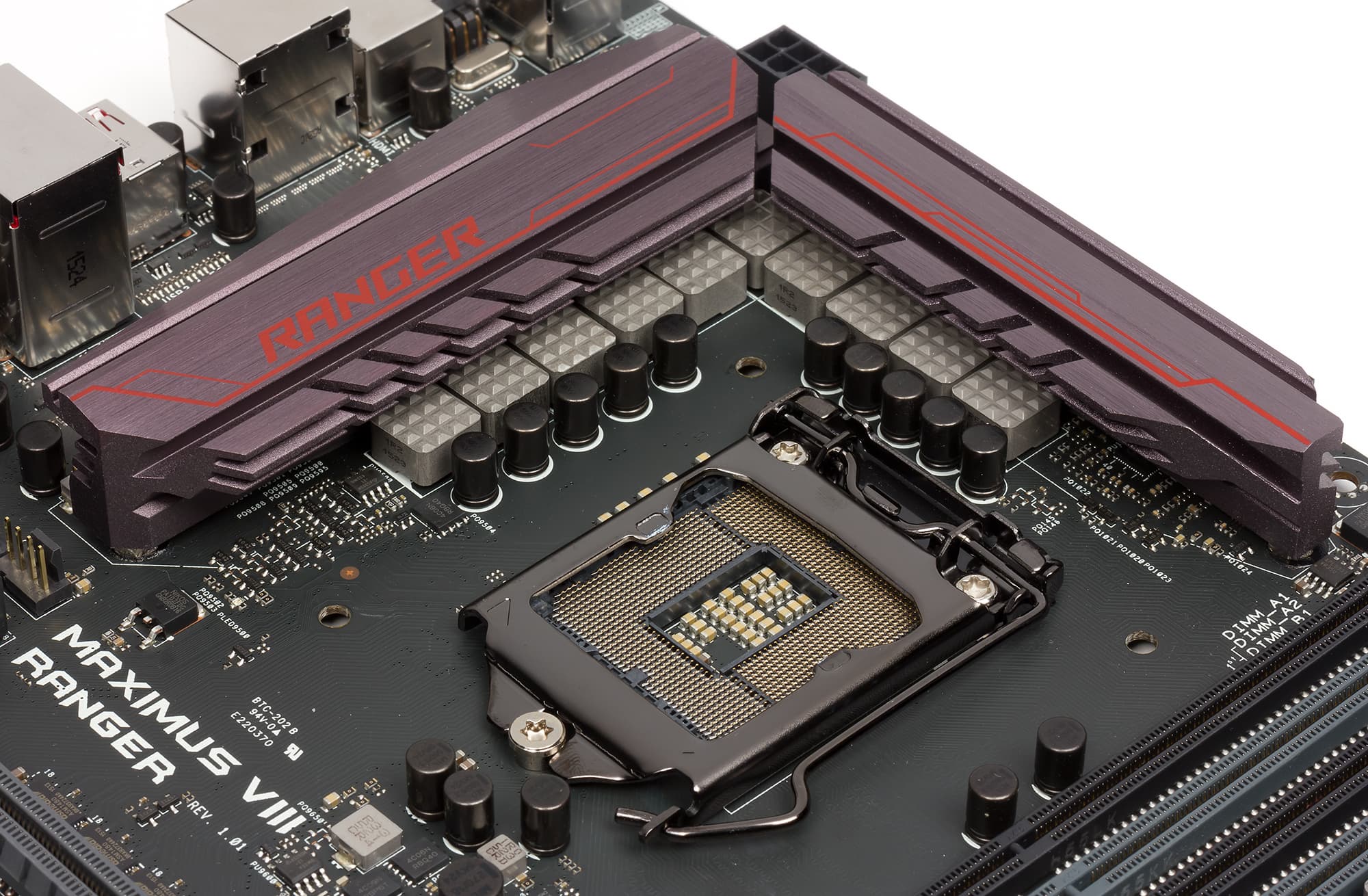

Плата Asus Maximus VIII Ranger основана на чипсете Intel Z170 и поддерживает только процессоры Intel Core 6-го поколения с разъемом LGA1151 (кодовое наименованием Skylake-S)
Память

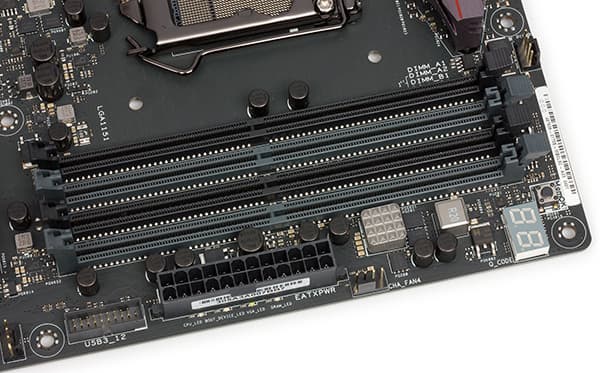

Для установки модулей памяти на плате Asus Maximus VIII Ranger предусмотрено четыре DIMM-слота (двухканальный режим работы). В руководстве пользователя отмечается, что плата поддерживает небуферизованную память DDR4 (non-EСС). Поддерживается память с XMP-профилями, а максимальный объем памяти может составлять 64 ГБ (при использовании модулей по 16 ГБ)
Слоты расширения и разъем M.2

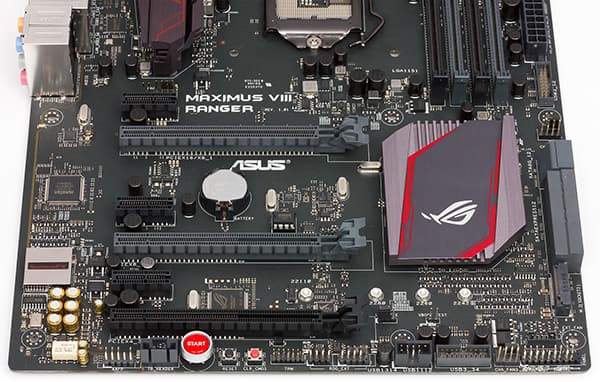

Для установки видеокарт и плат расширения на материнской плате Asus Maximus VIII Ranger предусмотрено три слота с форм-фактором PCI Express 3.0 x16 (PCIe 3.0 x16), три слота PCI Express 3.0 x1 и разъем M.2
Из трех слотов с форм-фактором PCI Express 3.0 x16 первые два (если считать от процессорного разъема) реализованы на базе 16 процессорных линий PCIe 3.0 (эти два слота , отличаются по цвету — они серые), а третий слот реализован на базе 4 чипсетных линий PCIe 3.0, то есть, это слот PCI Express 3.0 x4 в форм-факторе PCI Express x16. Работа последнего слота PCI Express 3.0 x4 никак не связана с работой первых двух слотов. А первые два слота с форм-фактором PCI Express 3.0 x16 (на базе процессорных линий) работают следующим образом.
Первый (если считать от процессорного разъема) слот c форм-фактором PCI Express 3.0 x16 переключаемый и может работать на скорости x16 или на скорости x8. Второй слот c форм-фактором PCI Express 3.0 x16 всегда работает только на скорости x8 (фактически, это слот PCI Express 3.0 x8). Соответственно, для этих двух слотов реализованы следующие два режима работы: x16/- или x8/x8. То есть, если используется только первый слот, то он будет работать в режиме x16. Если используется первый и второй слоты, то они будут работать на скорости x8. Для переключения режимов работы слотов PCIe 3.0 x16 применяются мультиплексоры/демультиплексоры ASMedia ASM1480 линий PCI Express 3.0.
При установке двух дискретных видеокарт на базе GPU Nvidia поддерживается технология Nvidia SLI, а при установке видеокарт на базе GPU AMD поддерживается технология CrossFireХ для двух (x8/x8) и трех (x8/x4/x4) видеокарт. В случае трех видеокарт AMD используется также чипсетный слот PCI Express 3.0 x4.
Три слота PCI Express 3.0 x1 реализованы через чипсет Intel Z170

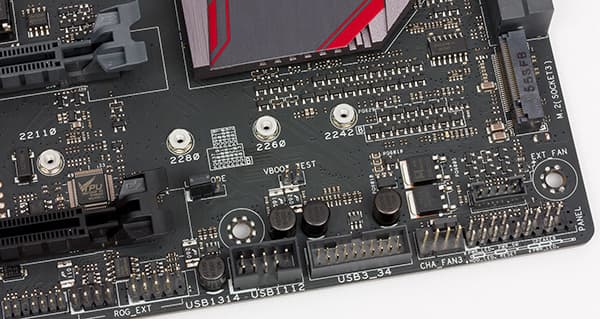

Кроме того, на плате имеется разъем M.2, который позволяет устанавливать накопители типоразмера 2242/2260/2280/22110. Этот разъем поддерживает накопители PCIe 3.0 x4 и SATA 6 Гбит/с, а для его реализации используется четыре чипсетных порта PCIe 3.0 и один порт SATA 6 Гбит/с.
Видеоразъемы
Поскольку процессоры Skylake имеют интегрированное графическое ядро, а чипсет Intel Z170 поддерживает возможность использования процессорной графики, для подключения монитора на задней панели платы имеется видеовыход DisplayPort 1.2 (4096×2304@60 Гц) и видеовыход HDMI 1.4b (4096×2160@24 Гц).
SATA-порты, разъемы SATA Express

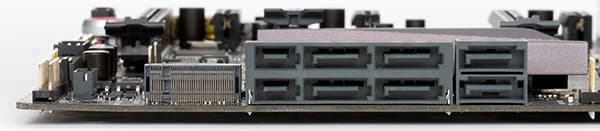

Для подключения накопителей или оптических приводов на плате предусмотрено шесть портов SATA 6 Гбит/с и два разъема SATA Express. Все порты SATA 6 Гбит/с реализованы на базе интегрированного в чипсет SATA-контроллера и поддерживают возможность создания RAID-массивов уровней 0, 1, 5 и 10. Причем, четыре их этих шести портов входят в состав двух разъемов SATA Express. Напомним также, что для реализации каждого разъема SATA Express, кроме двух чипсетных портов SATA 6 Гбит/с, задействуется еще и два чипсетных порта PCIe 3.0.
USB-разъемы
Для подключения всевозможных периферийных устройств на плате предусмотрено шесть портов USB 3.0, два порта USB 3.1 и восемь портов USB 2.0
Порты USB 3.0 и USB 2.0 реализованы на базе чипсета Intel Z170 (напомним, что чипсет поддерживает до 14 портов USB, из которых до 10 портов могут быть USB 3.0). Причем, два порта USB 3.0 и четыре порта USB 2.0 вынесены на заднюю панель платы, а для подключения еще четырех портов USB 3.0 и четырех портов USB 2.0 на плате предусмотрены соответствующие разъемы (два разъема для портов USB 3.0 и два разъема для портов USB 2.0).
Для реализации двух портов USB 3.1 на плате используются двухпортовый контроллер ASMedia ASM 1142. Оба порта USB 3.1 выведены на заднюю панель платы. Причем, один порт имеет разъем Type-A, а другой порт имеет симметричный разъем Type-C.
Сетевой интерфейс
Для подключения к сети на плате Asus Maximus VIII Ranger имеется гигабитный сетевой интерфейс на базе PHY-контроллера (контроллер физического уровня) Intel i219-V (используется контроллер MAC-уровня, интегрированный в чипсет). Этот контроллер задействует для подключения чипсетный порт PCIe.
Как это работает
Традиционно напомним, что чипсет Intel Z170 имеет до 20 портов (линий) PCI Express 3.0, до 10 портов USB 3.0 и до 6 портов SATA 6 Гбит/с. При этом всего может быть не более 26 высокоскоростных портов (PCIe, USB 3.0 и SATA 6 Гбит/с).
Ну а теперь посмотрим, как реализованы возможности чипсета Intel Z170 на плате Asus Maximus VIII Ranger. Собственно, тут все достаточно просто.
Действительно, давайте посчитаем количество контроллеров, разъемов и слотов, которые подключаются к чипсетным портам PCIe. Слот PCI Express 3.0 x4 и три слота PCI Express 3.0 x1 требуют в совокупности семь портов PCIe. Контроллеры Intel i219-V и ASMedia ASM 1142 — это еще 3 порта PCIe. Кроме того, учтем разъем M.2 и два разъема SATA Express под которые требуется еще 8 портов PCIe. То есть, в совокупности требуется 18 чипсетных портов PCIe, то есть, даже меньше того, что может обеспечить чипсет. Тем не менее, несмотря на тот факт, что чипсетных портов PCIe на все хватает, слот PCI Express 3.0 x4 разделяет два чипсетных порта с двумя слотами PCI Express 3.0 x1. По умолчанию слот PCI Express 3.0 x4 работает в режиме x2 и в этом случае доступны все слоты PCI Express 3.0 x1, но если слот PCI Express 3.0 x4 работатет в режиме x4, то два слота PCI Express 3.0 x1 будут недоступны. С учетом указанного разделения требуется всего 16 чипсетных портов PCIe. Конечно, не очень понятно, зачем потребовалось разделять слот PCI Express 3.0 x4 с двумя слотами PCI Express 3.0 x1. Видимо, это просто наследие от какой-то другой платы (как мы предполагаем, платы Asus Maximus VIII Hero), которая была взята за основу для платы Asus Maximus VIII Ranger.
Осталось разобраться лишь с общим количеством высокоскоростных портов ввода/вывода, которых должно быть не более 26. В данном случае нужно учесть, что на каждый разъем SATA Express требуется лишь два высокоскоростных порта, которые могут конфигурироваться либо как два порта SATA, либо как два порта PCIe 3.0. Кроме того, разъем M.2 разделяет чипсетный порт SATA с первым разъемом SATA на плате, то есть, если разъем M.2 работает в режиме SATA, то первый порт SATA 6 Гбит/с на плате будет недоступен. Если учесть еще 6 портов USB 3.0, реализованных через чипсет, то в результате получим всего 24 высокоскоростных портов ввода/вывода. Блок-схема платы Asus Maximus VIII Ranger приведена на рисунке.
Дополнительные особенности
Как и у всех плат серии Maximus VIII, у Asus Maximus VIII Ranger довольно много дополнительных особенностей.

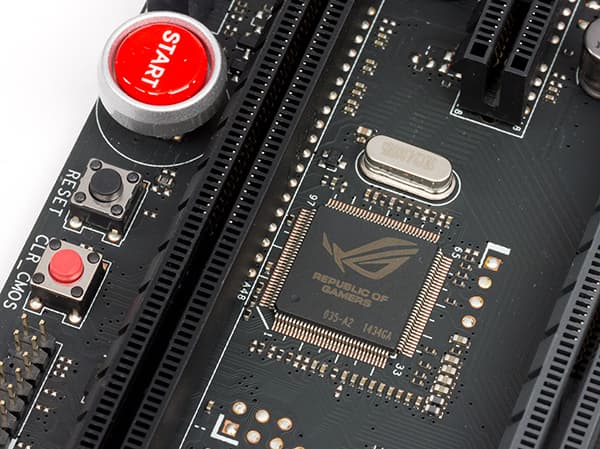

Начнем с того, что на плате есть кнопки включения, перезагрузки, сброса настроек BIOS (Clear CMOS), а также индикатор POST-кодов. Есть и традиционная для плат Asus кнопка Mem OK!
На задней панели платы расположена кнопка USB BIOS Flashback, позволяющая легко обновлять BIOS платы с использованием USB-флэшки. Для этого нужно лишь скопировать BIOS на флэшку и, вставив ее в специальный порт USB 2.0, нажать и удерживать в течение 3 секунд кнопку USB BIOS Flashback.
Следующая особенность — это наличие перемычки LN2, что актуально при экстремальном разгоне.
Еще одна особенность платы — это наличие разъема FAN Extension, который предназначен для подключения платы Asus Fan Extension (входит в комплектацию). Эта плата позволяет подключить четыре дополнительных вентилятора и три термодатчика.
Имеется на плате и двухконтактный разъем для подключения одного термодатчика.
Присутствует на плате и еще один специфический разъем ROG Extension, который предназначен для подключения различных аксессуаров серии ROG. Но в комплектацию платы эти аксессуары не включены.
Еще одна особенность платы — это наличие панели светодиодных индикаторов Q LED, которые позволяют производить первичную диагностику системы в ходе ее загрузки. Эти индикаторы расположены перед 24-контактным разъемом питания.
Система питания
Как и большинство плат, модель Asus Maximus VIII Ranger имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

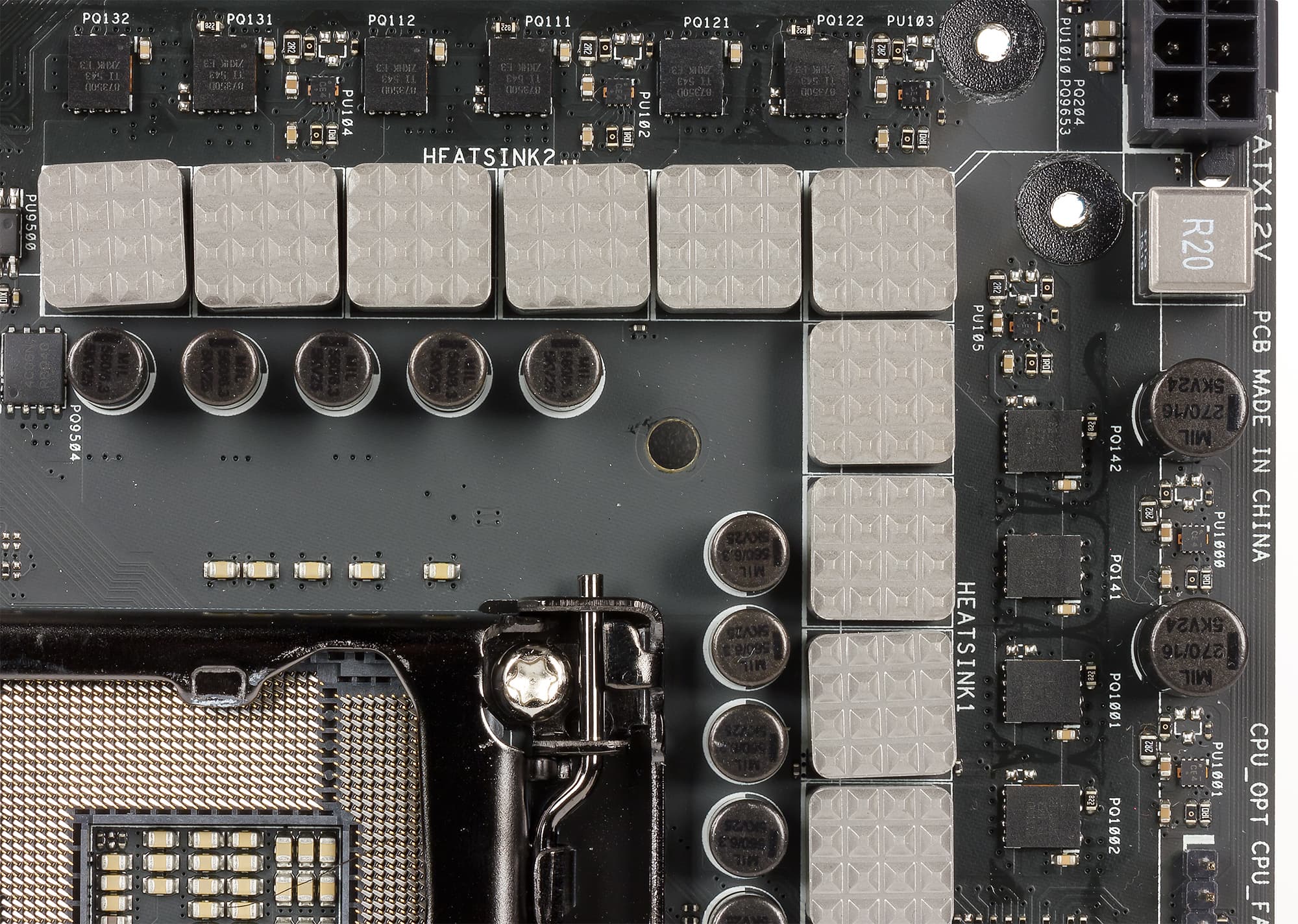

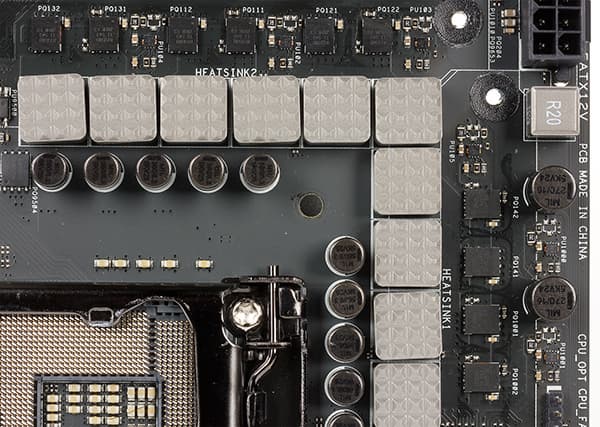

Регулятор напряжения питания процессора на плате Asus Maximus VIII Ranger является 10-канальным и основан на PWM-контроллере с маркировкой Digi+ VRM ASP1400. В самих каналах питания используются NexFET-чипы TI CSD87350Q5D (по одному чипу на канал).
Система охлаждения

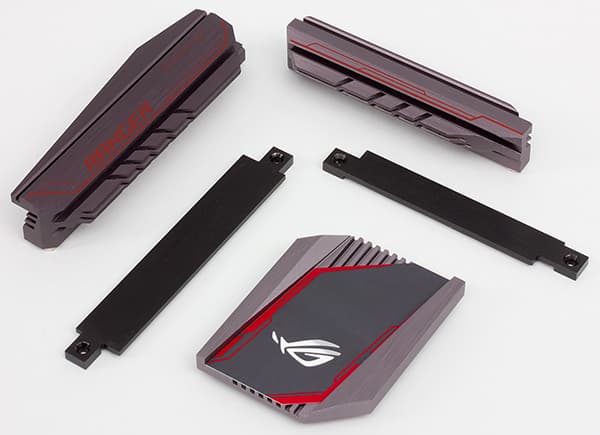

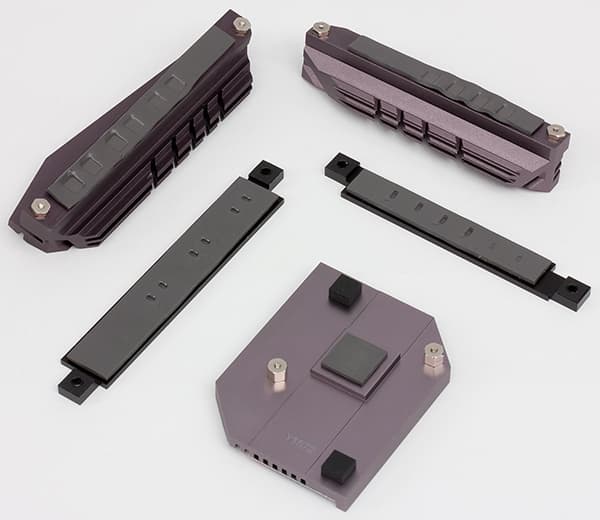

Для охлаждения различных тепловыделяющих компонентов на плате Asus Maximus VIII Ranger предусмотрено в совокупности три радиатора. Один отдельный радиатор установлен на чипсете, а еще два радиатора установлены по двум сторонам процессорного разъема и отводят тепло от элементов регулятора напряжения питания процессора.
Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено шесть четырехконтактных разъемов для подключения вентиляторов (включая и вентилятор кулера процессора). Кроме того, есть и отдельный четырехконтактный разъем для подключения помпы водяного охлаждения а также двухконтактный разъем для подключения термодатчика (в комплект не входит)
Как уже отмечалось, на плате имеется и специальный разъем Fan Extension для платы Asus Fan Extension (в комплект не входит), которая позволяет подключить четыре дополнительных вентилятора и три термодатчика. Традиционно, скорость любого вентилятора, включая и вентиляторы, подключенные к плате Asus Fan Extension, можно настраивать либо через UEFI BIOS, либо через утилиту Asus Fan Xpert 3.
Аудиоподсистема
Аудиоподсистема платы Asus Maximus VIII имеет маркетинговое название ROG SupremeFX 2015. Она включает в себя популярный 8-канальный (7.1) HDA-аудиокодек Realtek ALC1150. Однако интерес представляет не столько аудиокодек, сколько другие элементы аудиотракта: ЦАП ESS ES9023P, выделенный тактовый генератор, специализированный усилитель для наушников Texas Instruments RC4580, конденсаторы Nichicon и пр. Все элементы аудиотракта изолированы на уровне слоев PCB от прочих компонентов платы и выделены в отдельную зону.
На задней панели платы предусмотрено пять аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход).
Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали утилиту Right Mark Audio Analyzer 6.3.0 и внешнюю звуковую карту Creative E-MU 0204 USB. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц.
По результатам тестирования аудиотракт на плате Asus Maximus VIII Ranger получил оценку «Очень хорошо».
Полный отчет с результатами тестирования в программе RMAA 6.3.0 вынесен на отдельную страницу, далее приведен краткий отчет.
| Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ | +0,01, −0,08 | Отлично |
| Уровень шума, дБ (А) | −86,3 | Хорошо |
| Динамический диапазон, дБ (А) | 86,3 | Хорошо |
| Гармонические искажения, % | 0,0065 | Очень хорошо |
| Гармонические искажения + шум, дБ (A) | −78,2 | Посредственно |
| Интермодуляционные искажения + шум, % | 0,018 | Очень хорошо |
| Взаимопроникновение каналов, дБ | −70,6 | Хорошо |
| Интермодуляции на 10 кГц, % | 0,012 | Очень хорошо |
| Общая оценка | Очень хорошо | |
UEFI BIOS
Если говорить об UEFI BIOS, то он совершенно стандартный. Точно такой же UEFI BIOS (по интерфейсу и возможностям) используется на плате Asus Maximus VIII Gene или, к примеру, на плате Asus Maximus VIII Formula. Мы не станем повторяться и отошлем читателя к соответствующим статьям.
Сравнение с платами семейства Asus Maximus VIII
Мы уже рассмотрели несколько плат семейства Asus Maximus VIII, а потому было бы интересно сравнить Asus Maximus VIII Ranger с другими платами данного семейства. Спецификации плат семейства Asus Maximus VIII представлены в таблице. Здесь мы указываем комплектацию, которая отражается на стоимости, но не отражается на функциональных особенностях платы.
| Плата | Maximus VIII Formula | Maximus VIII Extreme | Maximus VIII Gene | Maximus VIII Hero | Maximus VIII Ranger | Maximus VIII Impact |
| Поддерживаемые процессоры | Skylake-S | Skylake-S | Skylake-S | Skylake-S | Skylake-S | Skylake-S |
| Процессорный разъем | LGA1151 | LGA1151 | LGA1151 | LGA1151 | LGA1151 | LGA1151 |
| Чипсет | Intel Z170 | Intel Z170 | Intel Z170 | Intel Z170 | Intel Z170 | Intel Z170 |
| Память | 4 × DDR4 | 4 × DDR4 | 4 × DDR4 | 4 × DDR4 | 4 × DDR4 | 2 × DDR4 |
| Аудиоподсистема | Realtek ALC1150 | Realtek ALC1150 | Realtek ALC1150 | Realtek ALC1150 | Realtek ALC1150 | Realtek ALC1150 |
| Сетевой контроллер | Intel i219-V Asus WiFi Go! | Intel i219-V Asus WiFi Go! | Intel i219-V | Intel i219-V | Intel i219-V | Intel i219-V Asus WiFi Go! |
| Слоты расширения | PCIe 3.0 x16 PCIe 3.0 x8 PCIe 3.0 x4 3 × PCIe 2.0 x1 M.2 U.2 | PCIe 3.0 x16 PCIe 3.0 x8 PCIe 3.0 x4 2 × PCIe 3.0 x1 M.2 U.2 | PCIe 3.0 x16 PCIe 3.0 x8 PCIe 3.0 x4 M.2 | PCIe 3.0 x16 PCIe 3.0 x8 PCIe 3.0 x4 3 × PCIe 3.0 x1 M.2 | PCIe 3.0 x16 PCIe 3.0 x8 PCIe 3.0 x4 3 × PCIe 3.0 x1 M.2 | PCe 3.0 x16 U.2 |
| SATA-разъемы | 8 × SATA III 2 × SATA Express | 8 × SATA III 2 × SATA Express | 6 × SATA III 2 × SATA Express | 8 × SATA III 2 × SATA Express | 6 × SATA III 2 × SATA Express | 4 × SATA III |
| USB-порты | 10 × USB 3.0 2 × USB 3.1 4 × USB 2.0 | 8 × USB 3.0 4 × USB 3.1 6 × USB 2.0 | 8 × USB 3.0 2 × USB 3.1 4 × USB 2.0 | 6 × USB 3.0 2 × USB 3.1 8 × USB 2.0 | 6 × USB 3.0 2 × USB 3.1 8 × USB 2.0 | 6 × USB 3.0 2 × USB 3.1 |
| Разъемы на задней панели | 6 × USB 3.0 2 × USB 3.1 1 × HDMI 1.4 1 × DP 1.2 1 × RJ-45 1 × S/PDIF 5 × mini-jack 1 × PS/2 | 4 × USB 3.0 4 × USB 3.1 2 × USB 2.0 1 × DP 1.2 1 × HDMI 1.4 1 × RJ-45 1 × S/PDIF 5 × mini-jack 1 × PS/2 | 6 × USB 3.0 2 × USB 3.1 1 × DP 1.2 1 × HDMI 1.4 1 × RJ-45 1 × S/PDIF 5 × mini-jack 1 × PS/2 | 2 × USB 3.0 2 × USB 3.1 1 × DP 1.2 1 × HDMI 1.4 1 × RJ-45 1 × S/PDIF 5 × mini-jack 1 × PS/2 | 2 × USB 3.0 2 × USB 3.1 4 × USB 2.0 1 × DP 1.2 1 × HDMI 1.4 1 × RJ-45 1 × S/PDIF 5 × mini-jack 1 × PS/2 | 4× USB 3.0 2 × USB 3.1 1 × HDMI 1.4 1 × RJ-45 1 × S/PDIF 3 × mini-jack |
| Форм-фактор | ATX (305×244 мм) | ATX (305×272 мм) | mATX (244×244 мм) | ATX (305×244 мм) | ATX (305×244 мм) | Mini-ITX (170×170 мм) |
| Ориентировочная стоимость, | 25 тысяч | 29 тысяч | 13 тысяч | 14 тысяч | 12 тысяч | 16 тысяч |
Как видим, плата Maximus VIII Ranger является самой дешевой в семейства Asus Maximus VIII. По набору разъемов, слотов и портов она практически не отличается от платы Asus Maximus VIII Hero. Фактически, единственное отличие между этими платами заключается в том, что в варианте Asus Maximus VIII Hero на два SATA-порта больше (на плате есть дополнительный SATA-контроллер). Платы Asus Maximus VIII Formula и Extreme — это уже элитные модели с богатой комплектацией для тех, кто не склонен к компромиссам. Тем не менее, и элитные модели Asus Maximus VIII Formula и Extreme, и недорогая модель Maximus VIII Ranger в плане возможностей по созданию производительного игрового ПК имеют примерно одинаковые возможности. Количество и режимы работы слотов с форм-фактором PCI Express 3.0 x16 на этих платах одинаковое. Есть разъем M.2, причем режим работы этого разъема тоже одинаковый на всех платах. Разъем U.2, которого нет на плате Maximus VIII Ranger, пока еще не очень актуален. На плате Maximus VIII Ranger, конечно, чуть меньше портов SATA и USB 3.0, но и того количества, которое имеется, вполне достаточно для подавляющего большинства пользователей.
Выводы
Подводя итог, можно сделать следующий вывод. Плата Asus Maximus VIII Ranger имеет отличное сочетание стоимости и функциональных возможностей. Это самая дешевая модель в игровом семействе Asus Maximus VIII, но она подойдет и для игрового ПК, и для производительного ПК, и для любителей разгона. Одним словом, хорошая модель для тех, кто не хочет переплачивать, но хочет иметь плату элитной серии Asus.
