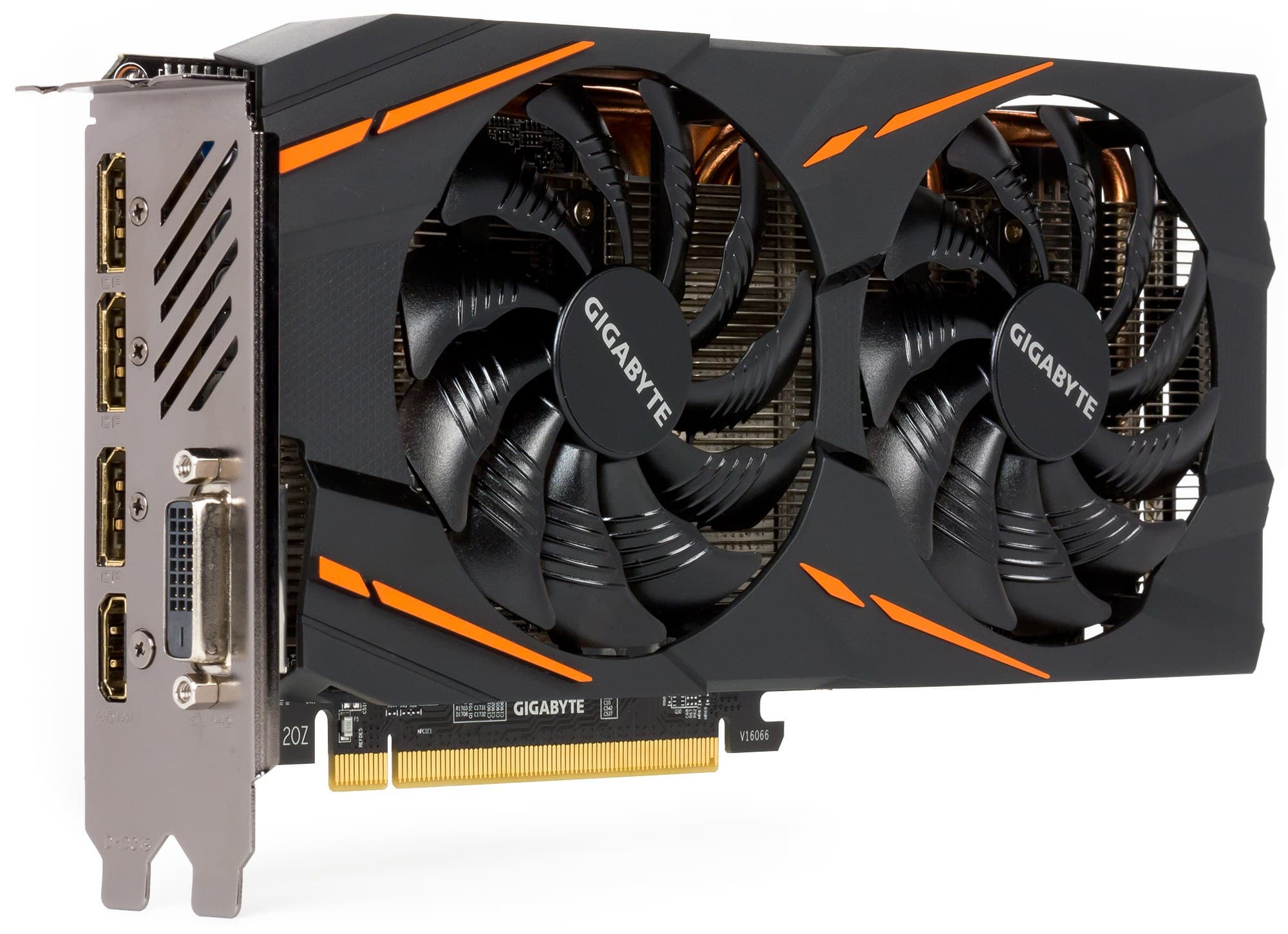

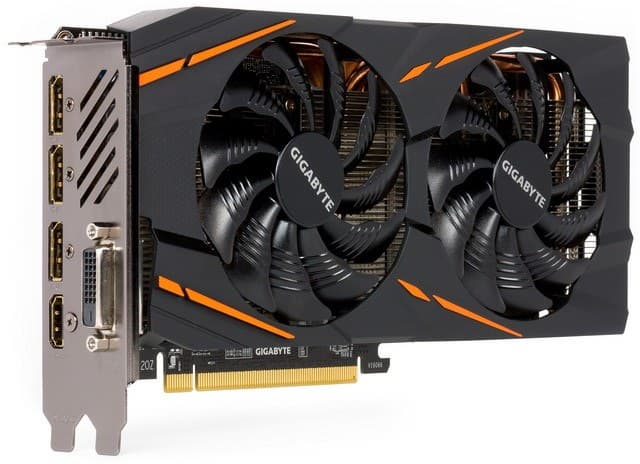

Видеоускоритель Gigabyte Radeon RX 480 G1 Gaming 8G (8 ГБ)




Содержание

  1. Особенности устройств(а)
  2. Конфигурация тестового стенда, список инструментов тестирования
  3. Результаты тестов
  4. Выводы

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Gigabyte Radeon RX 480 G1 Gaming 8G 8 ГБ 256-битной GDDR5


Сведения о производителе: Компания Gigabyte Technology (торговая марка Gigabyte) основана в 1986 году в Китайской Республике (Тайвань). Штаб-квартира в Тайбэе/Тайвань. Изначально создавалась как группа разработчиков и исследователей. В 2004 году на базе компании был образован холдинг Gigabyte, в который вошли Gigabyte Technology (разработка и производство видеокарт и материнских плат для ПК); Gigabyte Communications (производство коммуникаторов и смартфонов под маркой GSmart (с 2006 г.)); Gigazone International (корпуса, блоки питания и системы охлаждения для ПК, мониторы (торговая марка Envision)); G-Style Co (производство ноутбуков и планшетных ПК). Производство на Тайване и в Китае.

Устройство(а)

Gigabyte Radeon RX 480 G1 Gaming 8G 8 ГБ 256-битной GDDR5 (GV-RX480G1 GAMING-8GD, P/N 90YV-09L3-M0NM00)
ПараметрЗначениеНоминальное значение (референс)
GPURadeon RX 480 (Polaris 10)
ИнтерфейсPCI Express x16
Частота работы GPU (ROPs), МГц1188—12901188—1266
Частота работы памяти (физическая (эффективная)), МГц2000 (8000)2000 (8000)
Ширина шины обмена с памятью, бит256
Число вычислительных блоков в GPU36
Число операций (ALU) в блоке64
Суммарное количество блоков ALU2304
Число блоков текстурирования (BLF/TLF/ANIS)144
Число блоков растеризации (ROP)32
Размеры, мм235×100×40220×100×35
Количество слотов в системном блоке, занимаемые видеокартой22
Цвет текстолитачерныйчерный
ЭнергопотреблениеПиковое в 3D, Вт130138
В режиме 2D, Вт2122
В режиме «сна», Вт33
Уровень шумаВ режиме 2D, дБА20,022,5
В режиме 2D (просмотр видео), дБА20,022,5
В режиме максимального 3D, дБА30,045,5
Выходные гнезда1×DVI (Dual-Link/HDMI), 1×HDMI 2.0b, 3×DisplayPort 1.3/1.41×HDMI 2.0b, 3×DisplayPort 1.3/1.4
Поддержка многопроцессорной работыCrossFire
Максимальное количество приемников/мониторов для одновременного вывода изображения44
Дополнительное питание: количество 8-контактных разъемов1Нет
Дополнительное питание: количество 6-контактных разъемовНет1
Максимальное разрешение 2DDisplay Port4096×2160
HDMI4096×2160
Dual-Link DVI2560×1600
Single-Link DVI1920×1200
Максимальное разрешение 3DDisplay Port4096×2160
HDMI4096×2160
Dual-Link DVI2560×1600
Single-Link DVI1920×1200

Комплектация локальной памятью

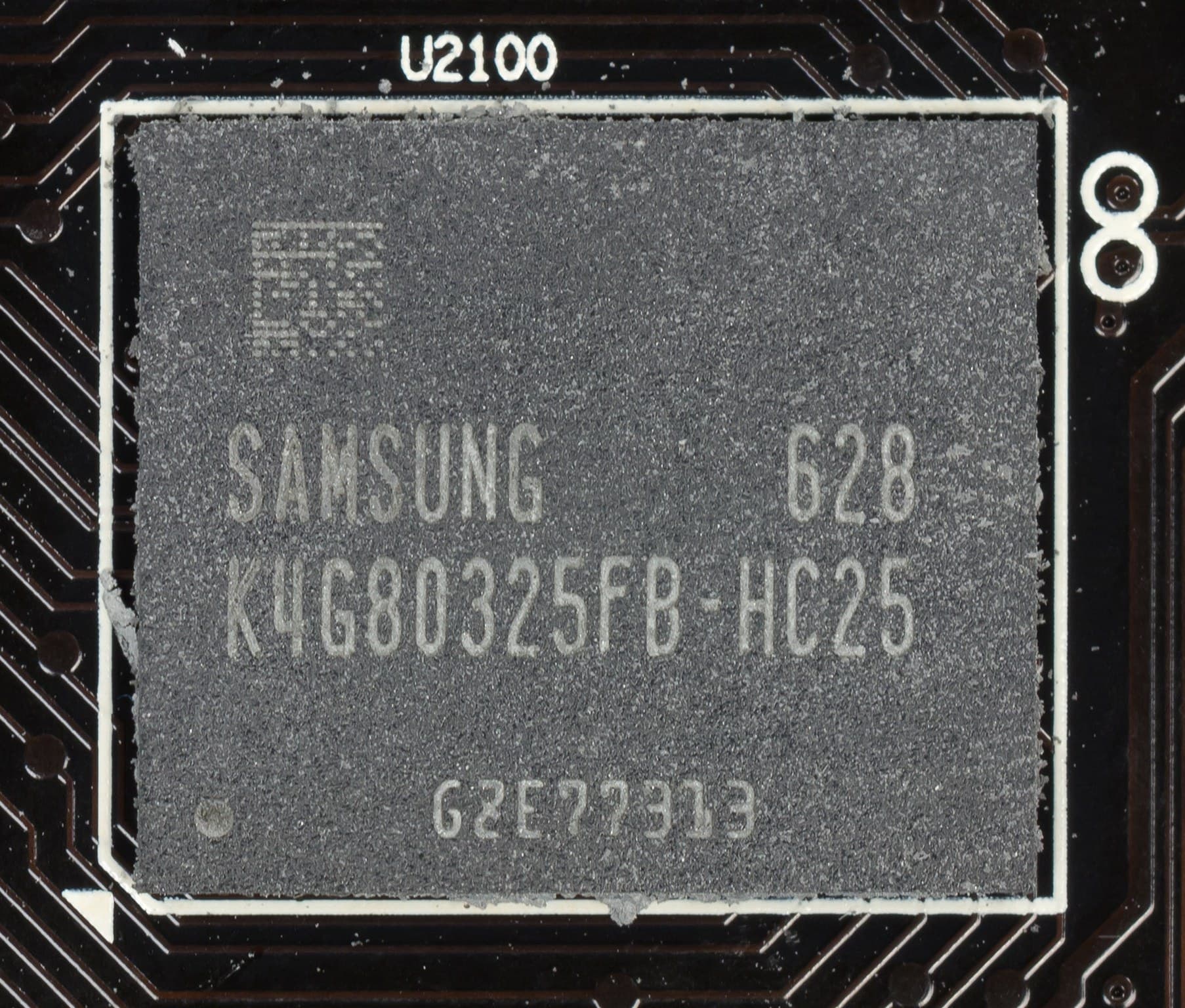

Карта имеет 8 ГБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB.

Микросхемы памяти Samsung (GDDR5). Микросхемы рассчитаны на номинальную частоту работы в 2000 (8000) МГц.

Сравнение с эталонным дизайном (reference)

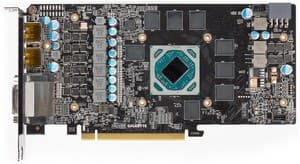

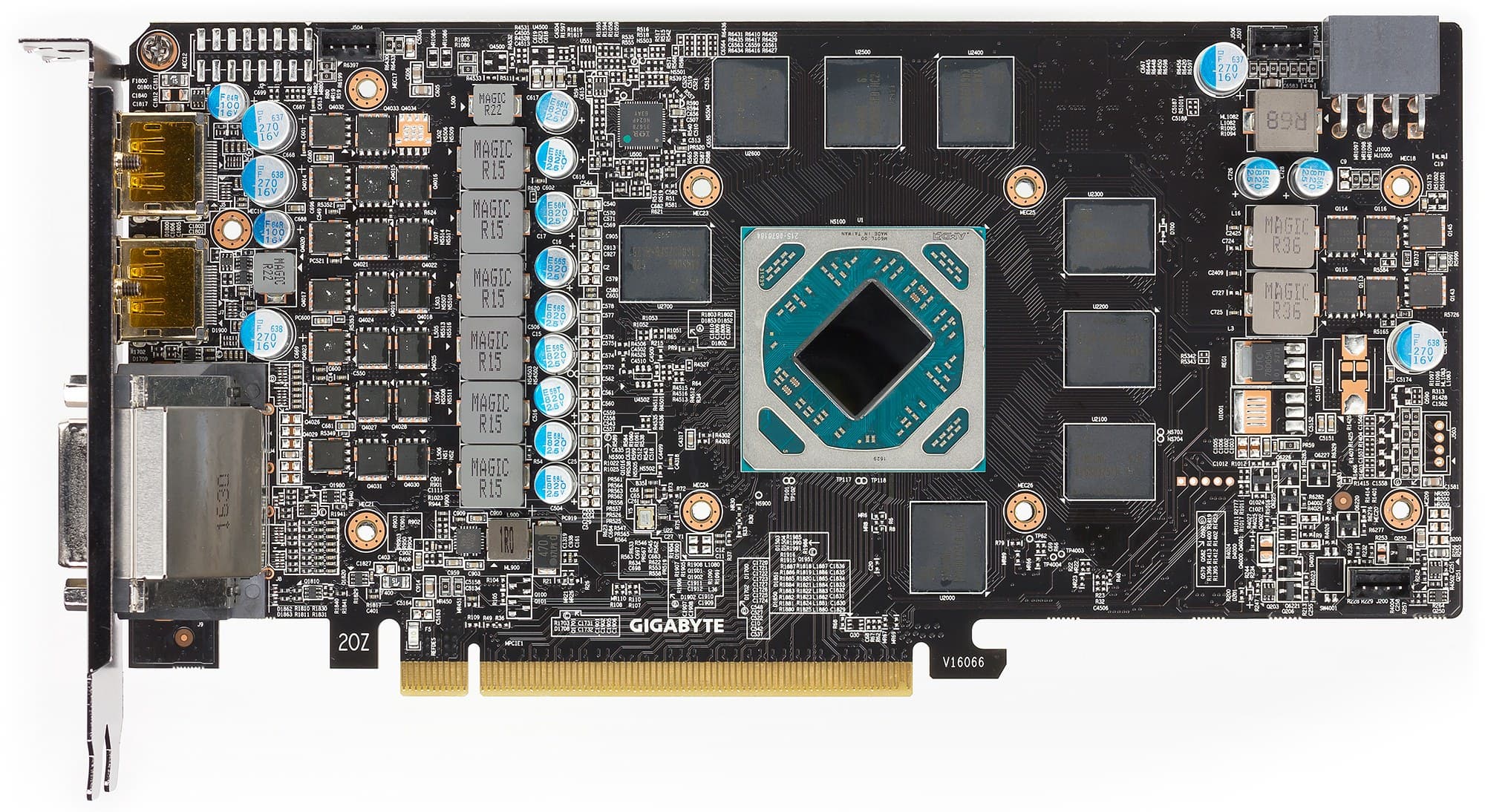

Вид спереди
Gigabyte Radeon RX 480 G1 Gaming 8G 8 ГБ 256-битной GDDR5 AMD Radeon RX 480

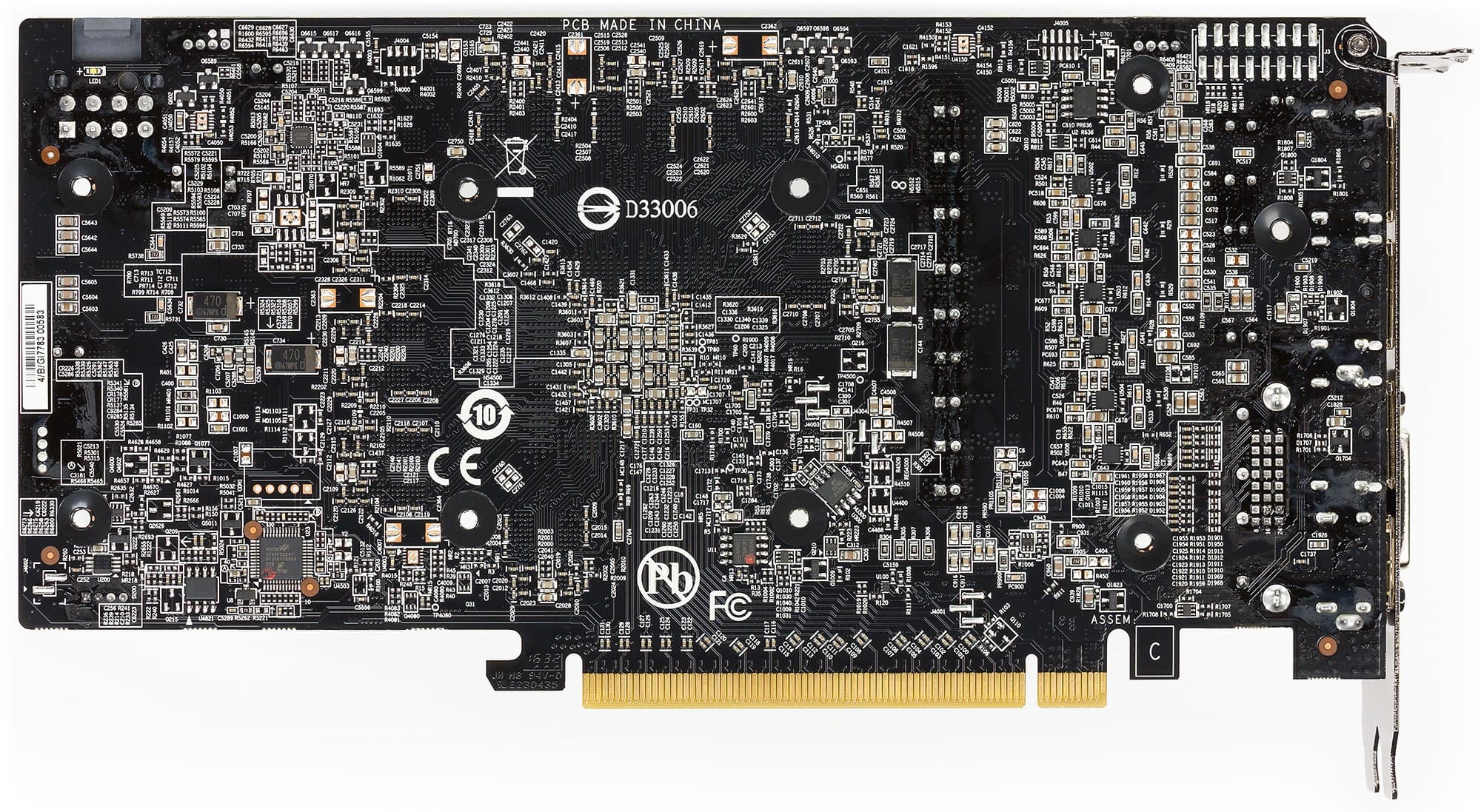

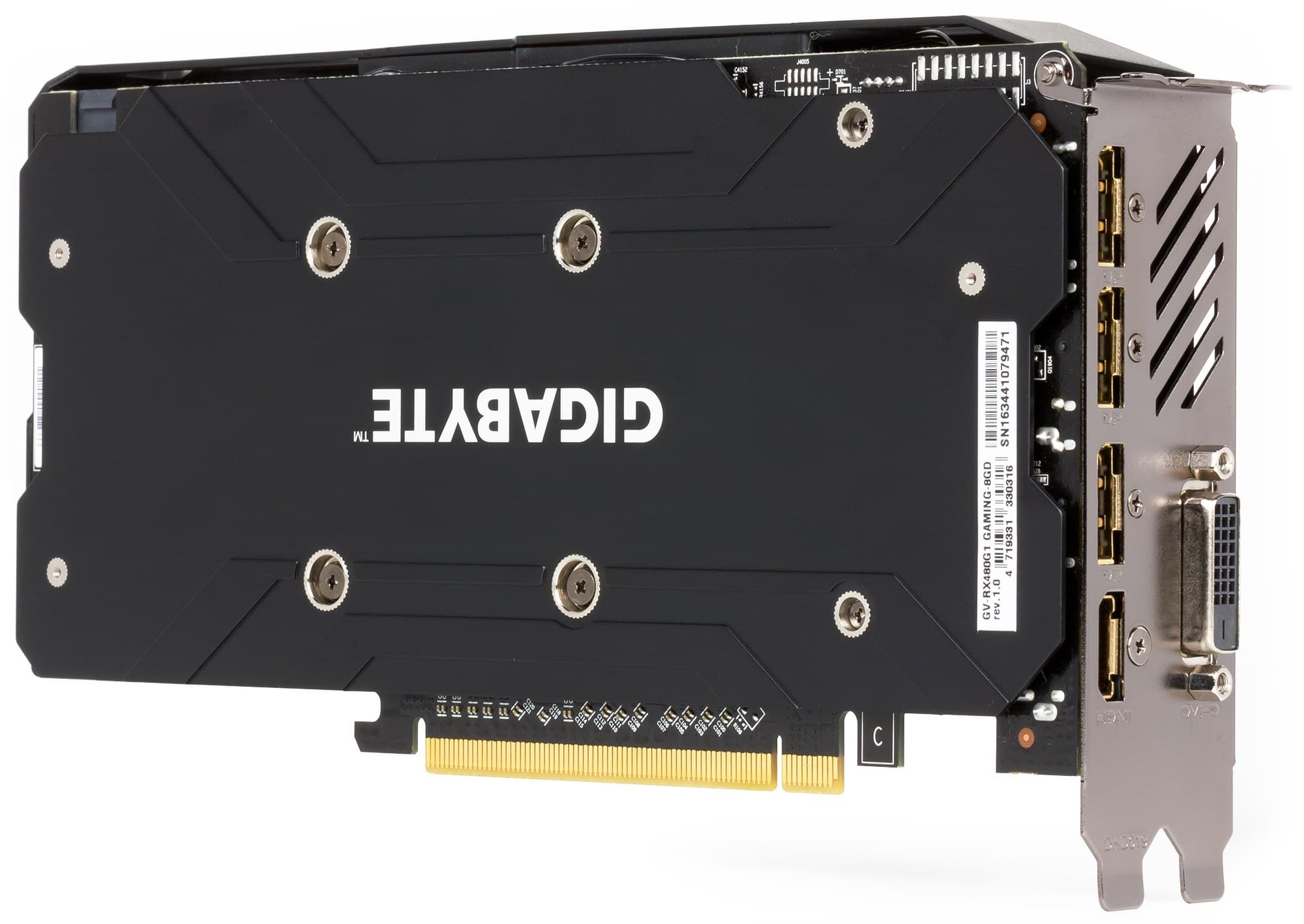

Вид сзади
Gigabyte Radeon RX 480 G1 Gaming 8G 8 ГБ 256-битной GDDR5 AMD Radeon RX 480

Схема питания имеет 6 фаз для GPU и 2 для микросхем памяти, управляется цифровым контроллером IOR 3567B компании Infineon. Видеокарта поддерживает обширный мониторинг состояния, за который отвечает контроллер Holtek HT32F52241 на базе микроконтроллера ARM Cortex -M0+. Он же регулирует мощность системы питания.

Традиционная технология производства PCB — Ultra Durable — подразумевает особую печатную плату с двойными медными слоями и набором высококачественных дросселей и твердотельных конденсаторов. При тестировании данного экземпляра карты пресловутого «свиста» катушек зафиксировано не было.

Частоты у данного ускорителя повышены на 2% относительно стандартных параметров референс-карты, что дает крайне незначительный прирост производительности, который вряд ли можно обнаружить даже с использованием специальных тестов.

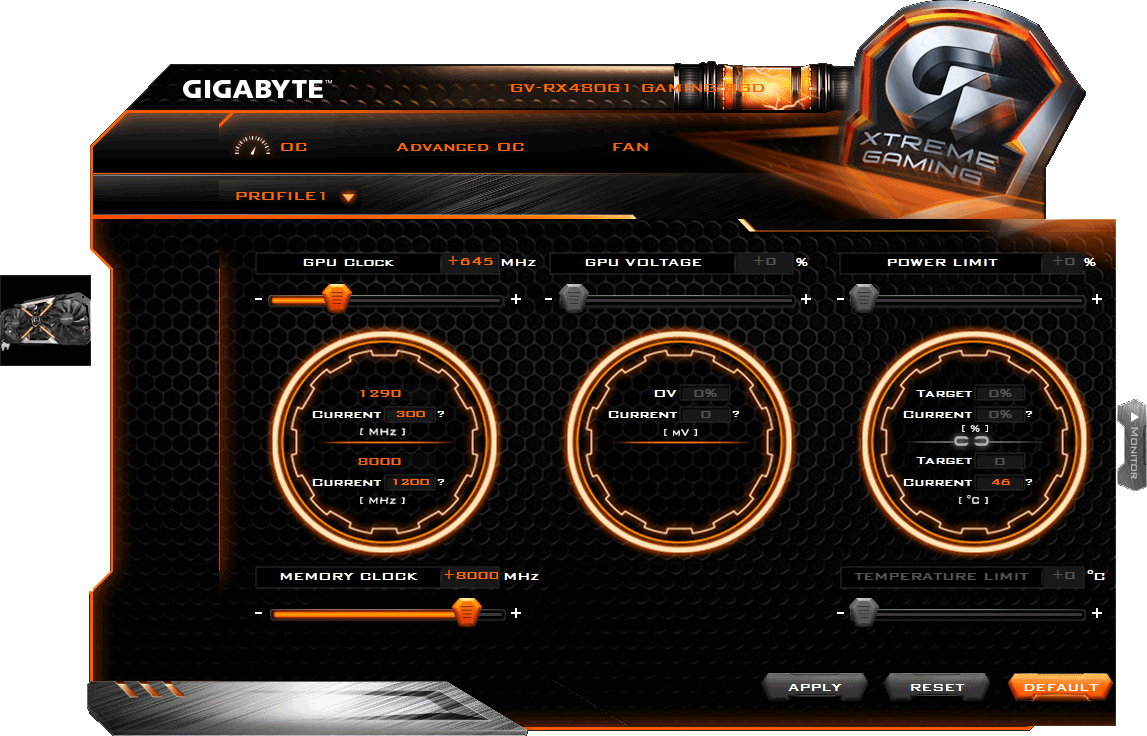

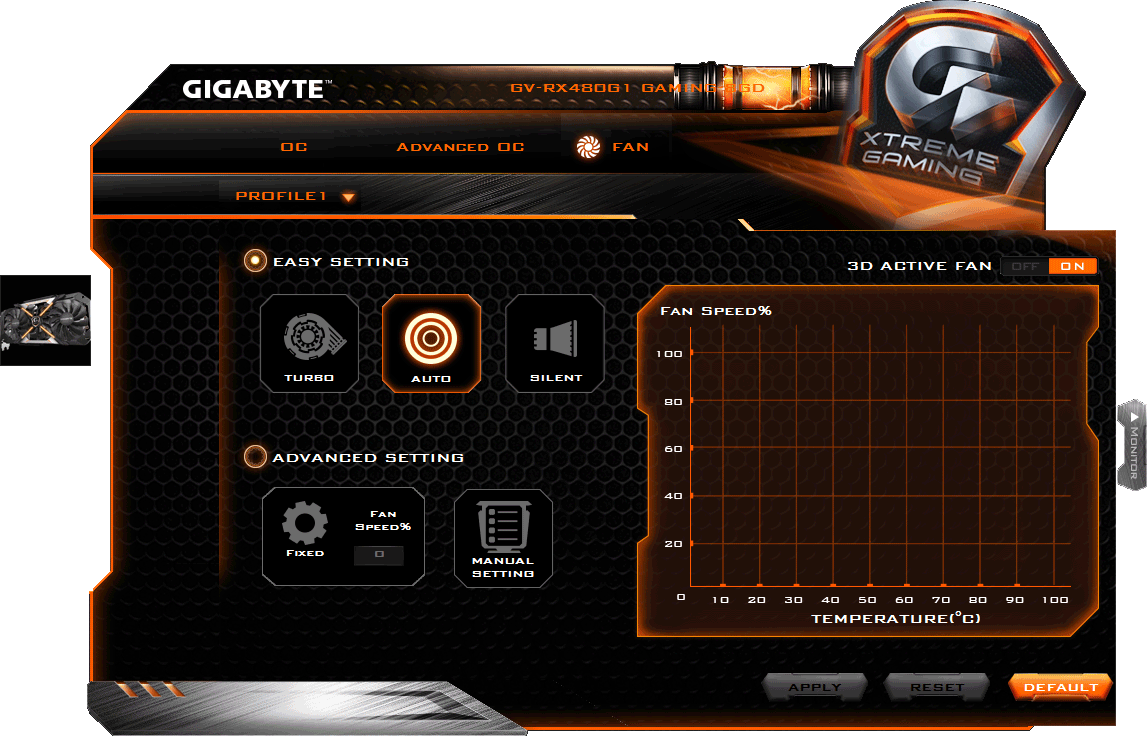

Гибкое регулирование частот и напряжений производится с помощью фирменной утилиты Gigabyte Xtreme Engine, которая поставляется с картой на диске, а также ее можно скачать с сайта производителя. Программа позволяет создать свой собственный профиль, указав частоты и вольтажи. Утилита также позволяет выставить режим подсветки кулера и управлять кулером вручную.

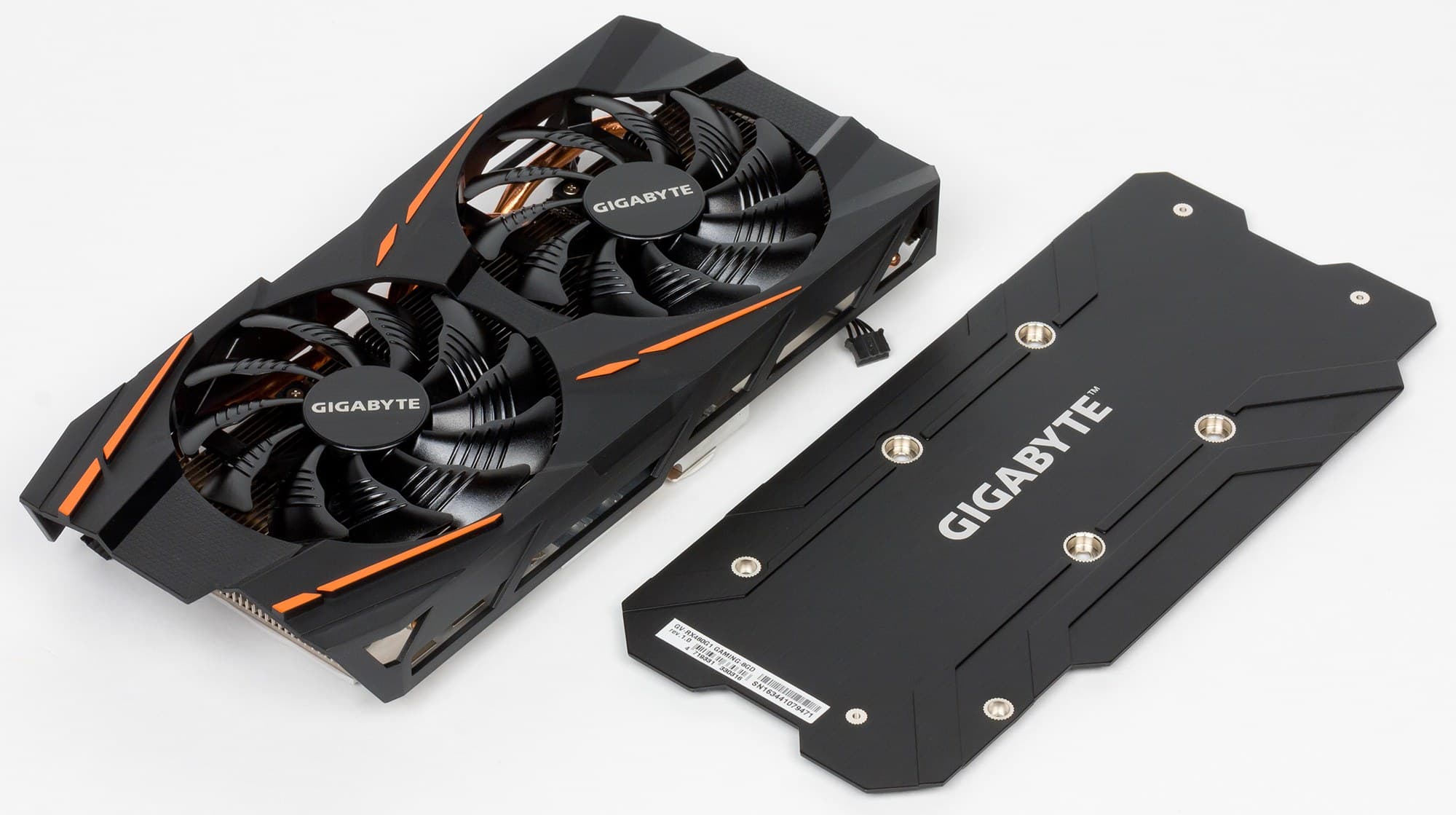

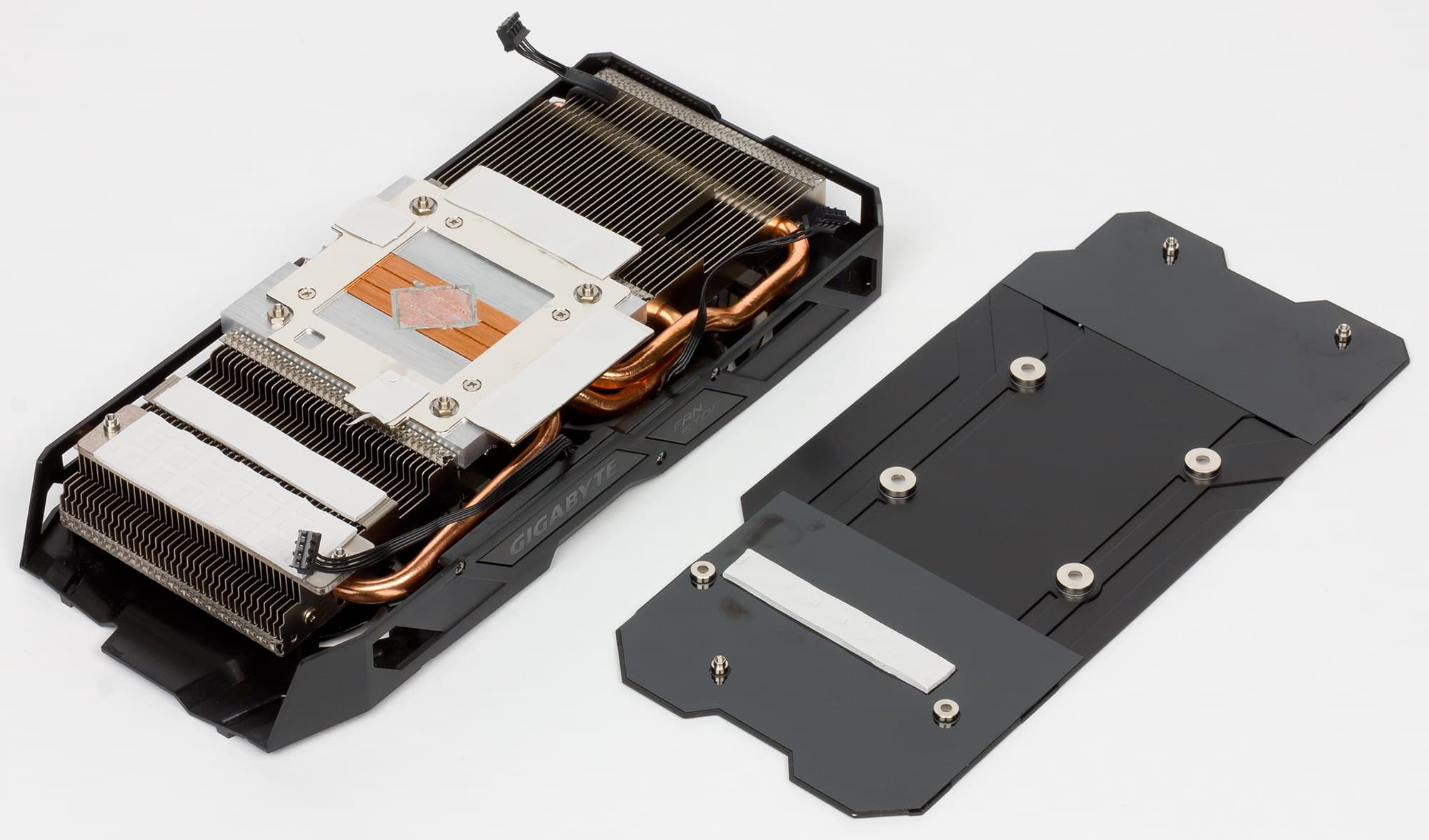

Система охлаждения
Главной частью кулера серии WindForce является массивный пластинчатый никелированный радиатор, пронизанный тепловыми трубками, впрессованными в основание, которые обеспечивают равномерное распределение тепла по ребрам.

Поверх радиатора установлен кожух с двумя вентиляторами, работающими на одинаковой частоте вращения. Лопасти имеют особый профиль (поперечное сечение), и производитель декларирует сильно пониженный уровень шума при аналогичном потоке воздуха в сравнении с обычными лопастями. Следует также напомнить, что кулеры WindForce останавливают вентиляторы в случае простоя или малой нагрузки (если температура GPU не выше 50 градусов). Поэтому не стоит пугаться, если при запуске ПК вентиляторы на ускорителе не вращаются. Кстати, индикатор на торце кулера информирует о том, вращаются ли вентиляторы.

Микросхемы памяти и силовые транзисторы охлаждаются отдельными пластинами, прикрученными к основному радиатору. На обороте видеокарты установлена толстая пластина, которая обеспечивает жесткость относительно массивной видеокарты (предотвращая изгиб печатной платы), а также участвует в охлаждении PCB со стороны преобразователей питания.

СО оснащена подсветкой, цветом которой можно управлять с помощью вышеуказанной утилиты.

После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 81 градуса, что является приемлемым результатом.

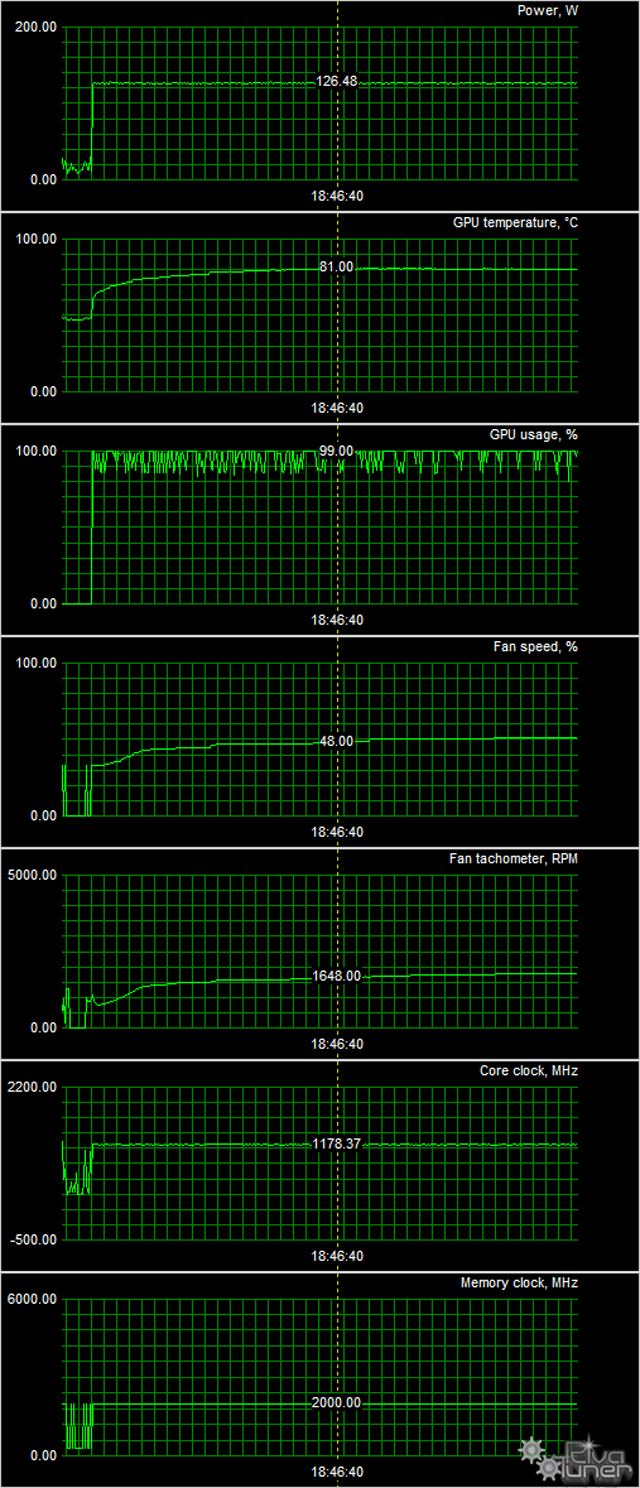

Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder)

Методика измерения шума

  • Помещение шумоизолировано и заглушено, снижены реверберации.
  • Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
  • Фоновый уровень 20 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
  • Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
  • Режимы измерения:
    1. Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
    2. Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
    3. Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.

В режиме простоя в 2D температура составляла 40 °C, вентиляторы не работали. Шум был равен фоновому — 20,0 дБА.

При просмотре фильма с аппаратным декодированием температура поднималась до 50 °C, после чего вентиляторы включались и работали на частоте 700 оборотов в минуту. Изменений в уровне шума приборами зафиксировать не удалось, общий уровень шума составлял те же 20,0 дБА.

В режиме максимальной нагрузки в 3D температура поднималась до 81 °C, вентиляторы при этом раскручивались до 1648 оборотов в минуту, а шум вырастал до 30,0 дБА. Это средний уровень шума, данную СО нельзя назвать ни особо тихой, ни слишком шумной.

Термоснимок



Наибольший нагрев — в зоне GPU и преобразователей напряжения.

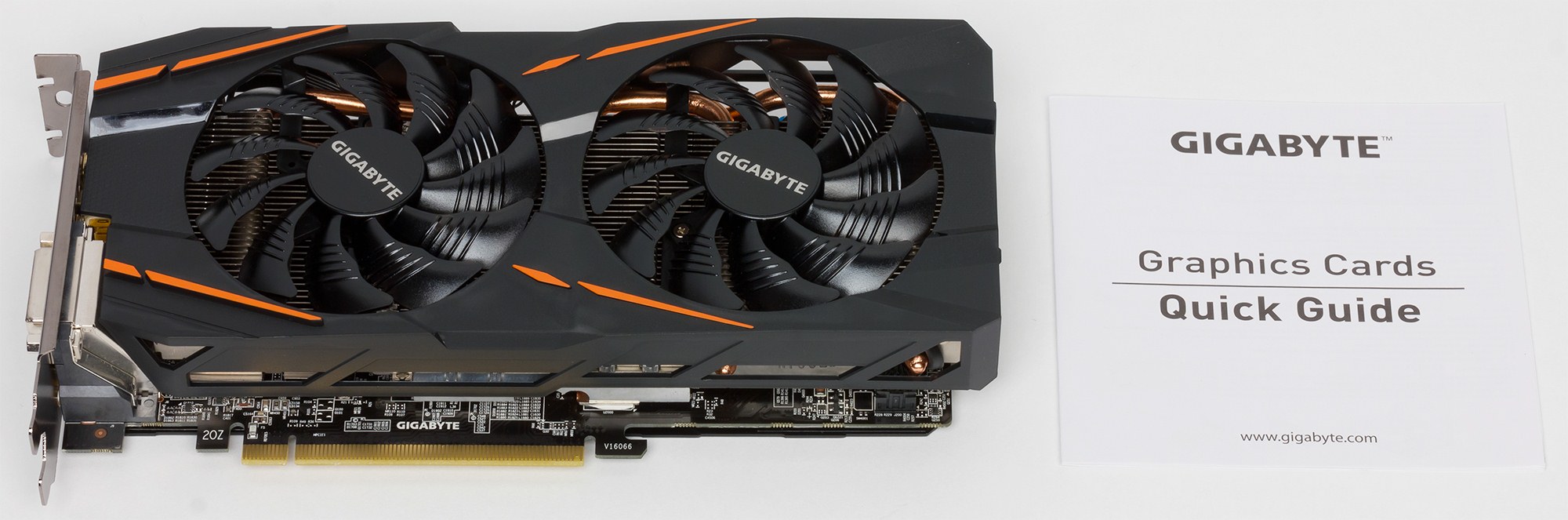

Комплектация
Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект.

Упаковка

Установка и драйверы

Конфигурация тестового стенда

  • Компьютер на базе процессора Intel Core i7-5960X (Socket 2011):
    • процессор Intel Core i7-5960X (o/c 4 ГГц);
    • СО Intel Thermal Solution RTS2011LC;
    • системная плата ASRock Fatal1ty X99X Killer на чипсете Intel X99;
    • оперативная память 16 ГБ DDR4 G.Skill Ripjaws4 F4-2800C16Q-16GRK 2800 МГц;
    • жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
    • 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
    • блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
    • корпус Corsair Obsidian 800D Full Tower.
  • операционная система Windows 10 Pro 64-битная; DirectX 12;
  • монитор Samsung U28D590D (28″);
  • драйверы AMD версии Crimson Edition 16.11.4;
  • драйверы Nvidia версии 375.95;
  • VSync отключен.

Список инструментов тестирования

Методику тестирования и все настройки можно посмотреть здесь.

  • Fallout 4 (Bethesda Games Studios/Bethesda Softworks, DirectX 11)

  • Rise Of The Tomb Raider (Nixxes Software/Square Enix, DirectX 12)

  • Grand Theft Auto V (Rockstar Games/Rockstar Games, DirectX 11)

  • The Witcher 3: Wild Hunt (CD Projekt RED, DirectX 11)

  • BattleField 1 (EA Digital Illusions CE/Electronic Arts, DirectX 12)

  • Tom Clancy's The Division (Ubisoft Massive/Ubisoft, DirectX 11)

  • Deus Ex: Mankind Divided (Eidos Montreal/Square Enix, DirectX 12)

  • Far Cry Primal (Ubisoft/Ubisoft, DirectX 11)

  • Hitman (2016) (IO Interactive/Square Enix, DirectX 12)

  • Ashes Of The Singularity (Oxide Games,Stardock Entertainment/Stardock Entertainment, DirectX 12)



Результаты тестов: сравнение производительности

Выводы

Рейтинг iXBT.com
Пояснение Дата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — GeForce GT 730 (то есть сочетание скорости и функций GT 730 приняты за 100%). Рейтинги ведутся по 30 ежемесячно исследуемым нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят RX 480 и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. начало декабря 2016 г.
Название ускорителя Рейтинг iXBT.com Рейтинг полез. Цена
06 GTX 1060 6 ГБ, 1507—1860/8000 2620 1379 19000
10 Gigabyte Radeon RX 480 G1 Gaming 8G (8 ГБ), 1188—1290/8000 2410 1329 18135
11 RX 480 8 ГБ, 1188—1266/8000 2370 1261 18800
12 R9 390 8 ГБ, 1000/1000/6000 2230 1138 19600
13 GTX 970 4 ГБ, 1050—1177/7000 2210 1116 19800

Комментарий к Рейтингам iXBT.com


В наборе наших тестов GTX 1060 заметно быстрее, и поскольку показатели ускорителя Gigabyte лишь чуть-чуть выше аналогичных для среднестатистического Radeon RX 480 (референс-карты), то на расклад сил это никак не влияет, и карты на основе RX 480 занимают места после GTX 1060. Особо отметим, что сравнение идет с GTX 1060 с 6 ГБ памяти.
Рейтинг полезности
Пояснение Дата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг полезности тех же карт получается, если показатели предыдущего рейтинга разделить на цены соответствующих ускорителей начало декабря 2016 г.
Название ускорителя Рейтинг полез. Рейтинг iXBT.com Цена
02 GTX 1060 6 ГБ, 1507—1860/8000 1379 2620 19000
03 Gigabyte Radeon RX 480 G1 Gaming 8G (8 ГБ), 1188—1290/8000 1329 2410 18135
04 RX 480 8 ГБ, 1188—1266/8000 1261 2370 18800
09 R9 390 8 ГБ, 1000/1000/6000 1138 2230 19600
11 GTX 970 4 ГБ, 1050—1177/7000 1116 2210 19800

Комментарий к Рейтингам полезности


На момент написания материала цена ускорителя Gigabyte была немного ниже, чем у среднестатистического Radeon RX 480 с 8 ГБ, однако это не помогло ему обойти соперника в лице GTX 1060. Впрочем, разница между конкурентами уже не такая большая, как было раньше, и сегодня RX 480 уже значительно ближе к GTX 1060 в споре за звание самого выгодного решения по соотношению цены и производительности среди продуктов среднеценового сегмента (300—350 долларов).

Gigabyte Radeon RX 480 G1 Gaming 8G (8 ГБ) — хороший вариант Radeon RX 480, имеющий довольно эффективную и относительно тихую систему охлаждения. Наличие 8 гигабайт памяти обеспечивает неплохой потенциал для современных мощных игр. Однако пока еще стоимость Radeon RX 480 несколько завышена, и ускорители на его базе не являются самым выгодным приобретением в среднем ценовом сегменте. При наличии мощного и энергоэффективного конкурента в лице GTX 1060 необходимо снизить цены на RX 480 еще процентов на 10-15, чтобы изменить эту ситуацию.

Окончательное решение традиционно остается за нашими читателями (смотрите на актуальные цены ниже!).

В номинации «Оригинальный дизайн» (за декабрь 2016 года)

награду получила карта:
  • Gigabyte Radeon RX 480 G1 Gaming 8G 8 ГБ 256-битной GDDR5

Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые карты Конкуренты
RX 480 8 ГБ — 37000 руб. (на 22.06.17) GTX 970 — 20000 руб. (на 22.06.17)
RX 480 8 ГБ — 37000 руб. (на 22.06.17) GTX 960 4 ГБ — 14800 руб. (на 22.06.17)
RX 480 8 ГБ — 37000 руб. (на 22.06.17) R9 390 — 34000 руб. (на 22.06.17)
RX 480 8 ГБ — 37000 руб. (на 22.06.17) GTX 1060 6 ГБ — 29500 руб. (на 22.06.17)
Gigabyte Radeon RX 480 G1 Gaming 8G (8 ГБ) — T-14237173 RX 480 8 ГБ — 37000 руб. (на 22.06.17)


Благодарим компанию Gigabyte Russia
и лично Ольгу Веко
за предоставленную на тестирование видеокарту

Блок питания Thermaltake DPS G 1050W для тестового стенда предоставлены компанией Thermaltake

Корпус Corsair Obsidian 800D Full Tower для тестового стенда предоставлен компанией Corsair

Модули памяти G.Skill Ripjaws4 F4-2800C16Q-16GRK для тестового стенда предоставлены компанией G.Skill

Corsair Hydro SeriesT H100i CPU Cooler для тестового стенда предоставлен компанией Corsair

Монитор Dell UltraSharp U3011 для тестовых стендов предоставлен компанией Юлмарт

Системная плата ASRock Fatal1ty X99X Killer для тестового стенда предоставлена компанией ASRock

Жесткий диск Seagate Barracuda 7200.14 3 ТБ для тестового стенда предоставлен компанией Seagate

2 накопителя SSD Corsair Neutron SeriesT 120 ГБ для тестового стенда предоставлены компанией Corsair
