Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Gigabyte Xtreme Gaming GTX 970 4 ГБ 256-битной GDDR5 PCI-E
Сведения о производителе: Компания Gigabyte Technology (торговая марка Gigabyte) основана в 1986 году в Китайской Республике (Тайвань). Штаб-квартира в Тайбэе/Тайвань. Изначально создавалась как группа разработчиков и исследователей. В 2004 году на базе компании был образован холдинг Gigabyte, в который вошли Gigabyte Technology (разработка и производство видеокарт и материнских плат для ПК); Gigabyte Communications (производство коммуникаторов и смартфонов под маркой GSmart (с 2006 г.)); Gigazone International (корпуса, блоки питания и системы охлаждения для ПК, мониторы (торговая марка Envision)); G-Style Co (производство ноутбуков и планшетных ПК). Производство на Тайване и в Китае.
Устройство(а)
| Gigabyte Xtreme Gaming GTX 970 4 ГБ 256-битной GDDR5 PCI-E | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | GeForce GTX 970 (GM204) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 1190—1410 | 1050—1178 | |
| Частота работы памяти (физическая (эффективная)), МГц | 1775 (7100) | 1750 (7000) | |
| Ширина шины обмена с памятью, бит | 256 | ||
| Число вычислительных блоков в GPU | 13 | ||
| Число операций (ALU) в блоке | 128 | ||
| Суммарное количество блоков ALU | 1664 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 104 | ||
| Число блоков растеризации (ROP) | 64 | ||
| Размеры, мм | 280×105×40 | 270×100×36 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 158 | 147 |
| В режиме 2D, Вт | 64 | 62 | |
| В режиме «сна», Вт | 21 | 22 | |
| Уровень шума | В режиме 2D, дБА | 20 | 20 |
| В режиме 2D (просмотр видео), дБА | 25 | 27 | |
| В режиме максимального 3D, дБА | 37,5 | 38 | |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0, 3×DisplayPort 1.2 | 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0, 3×DisplayPort 1.2 | |
| Поддержка многопроцессорной работы | SLI | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Дополнительное питание: количество 8-контактных разъемов | 2 | Нет | |
| Дополнительное питание: количество 6-контактных разъемов | Нет | 2 | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Комплектация локальной памятью | |
|---|---|
Картa имеeт 4096 МБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 4 Гбит на лицевой стороне PCB. Микросхемы памяти Elpida (GDDR5). Микросхемы рассчитаны на номинальную частоту работы в 1750 (7000) МГц. |  |
| Сравнение с эталонным дизайном (reference) | |
|---|---|

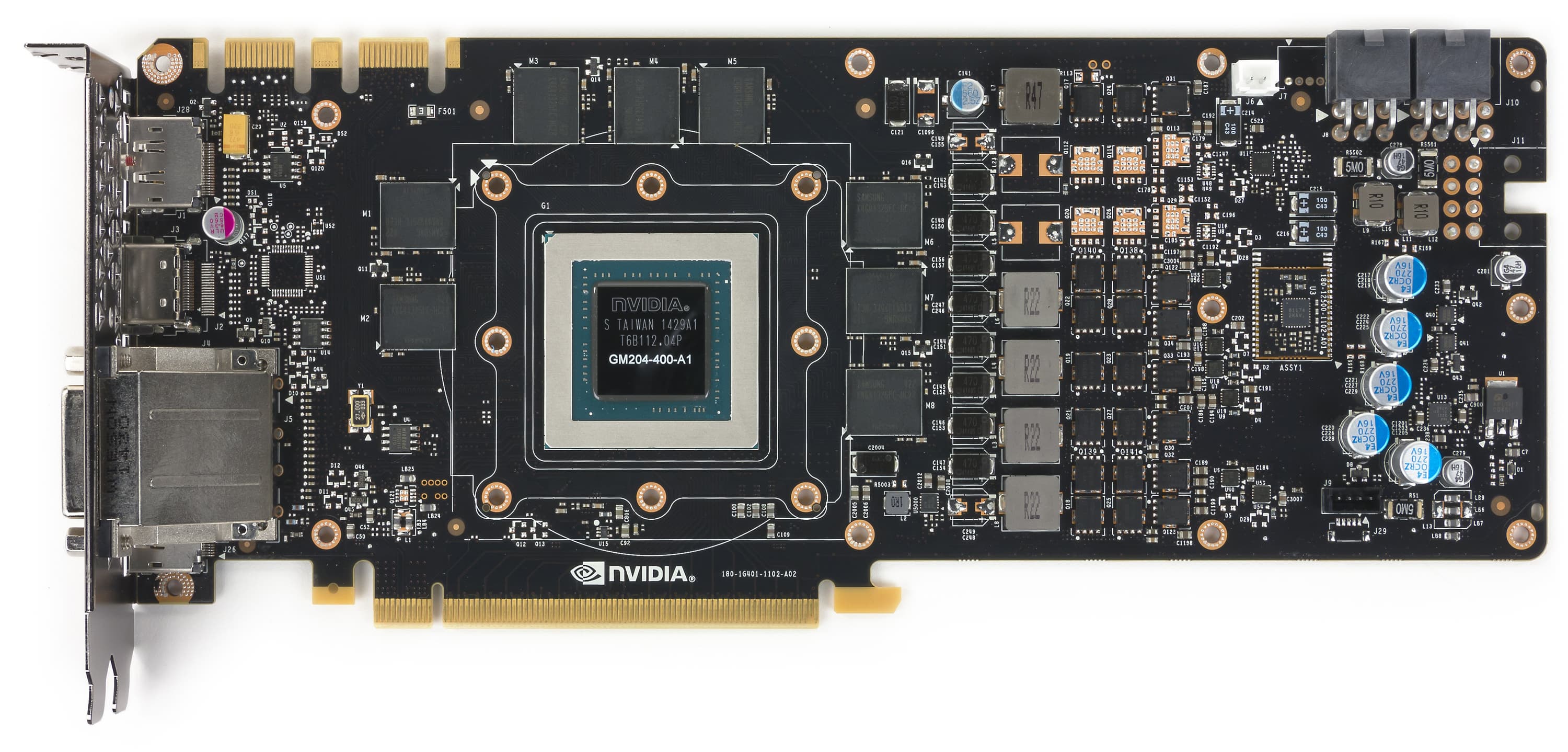

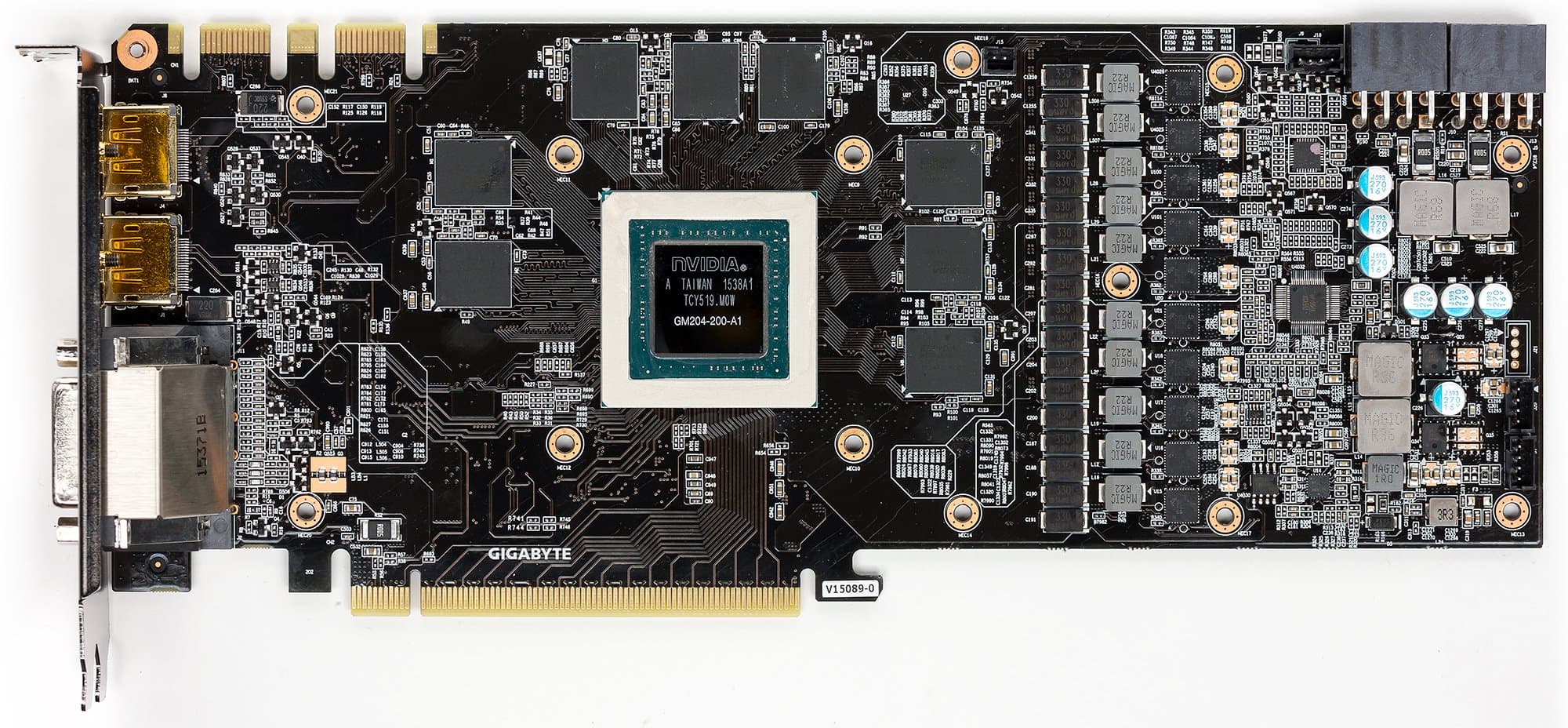

| Вид спереди | |
| Gigabyte Xtreme Gaming GTX 970 4 ГБ 256-битной GDDR5 PCI-E | Reference card Nvidia GeForce GTX 970 |
 |  |

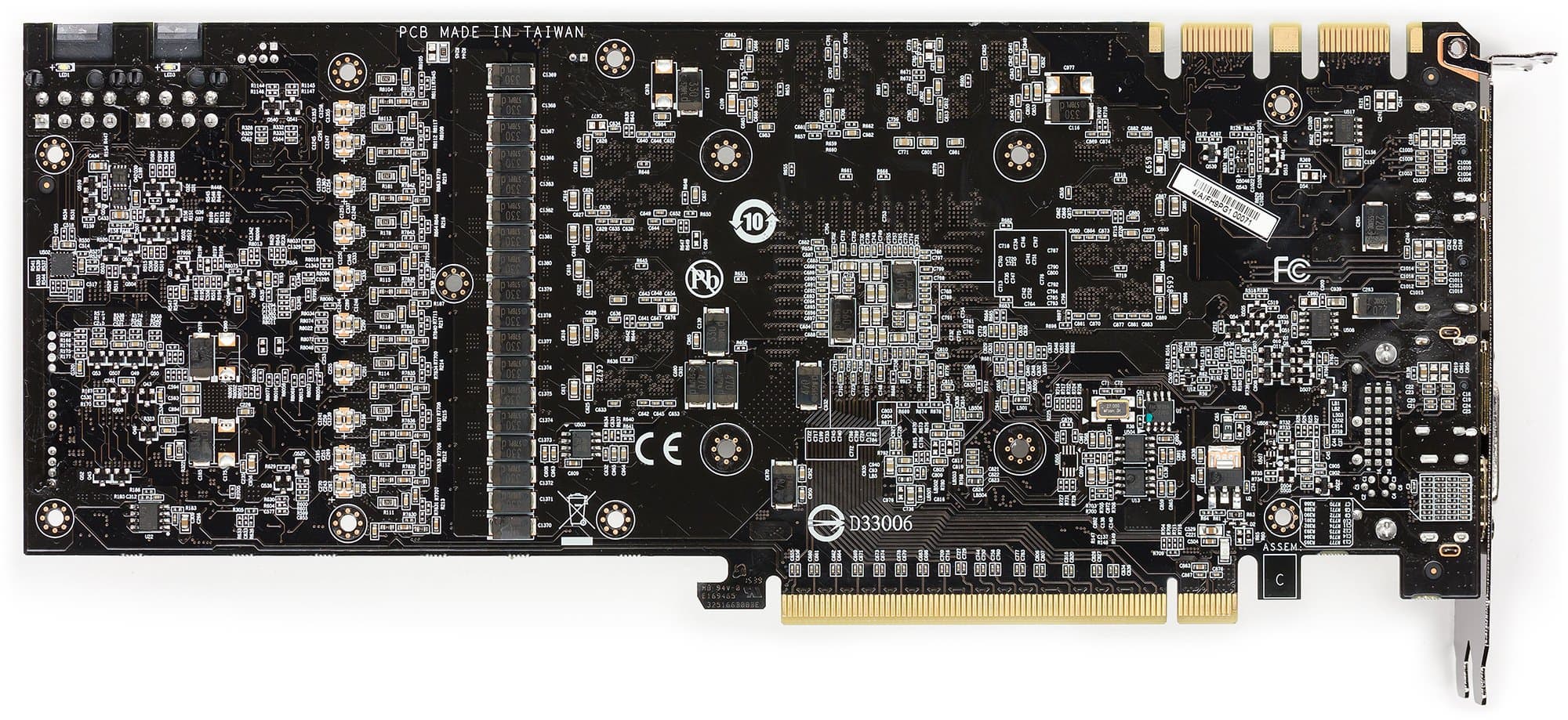

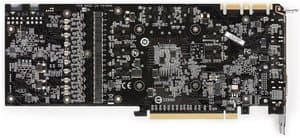

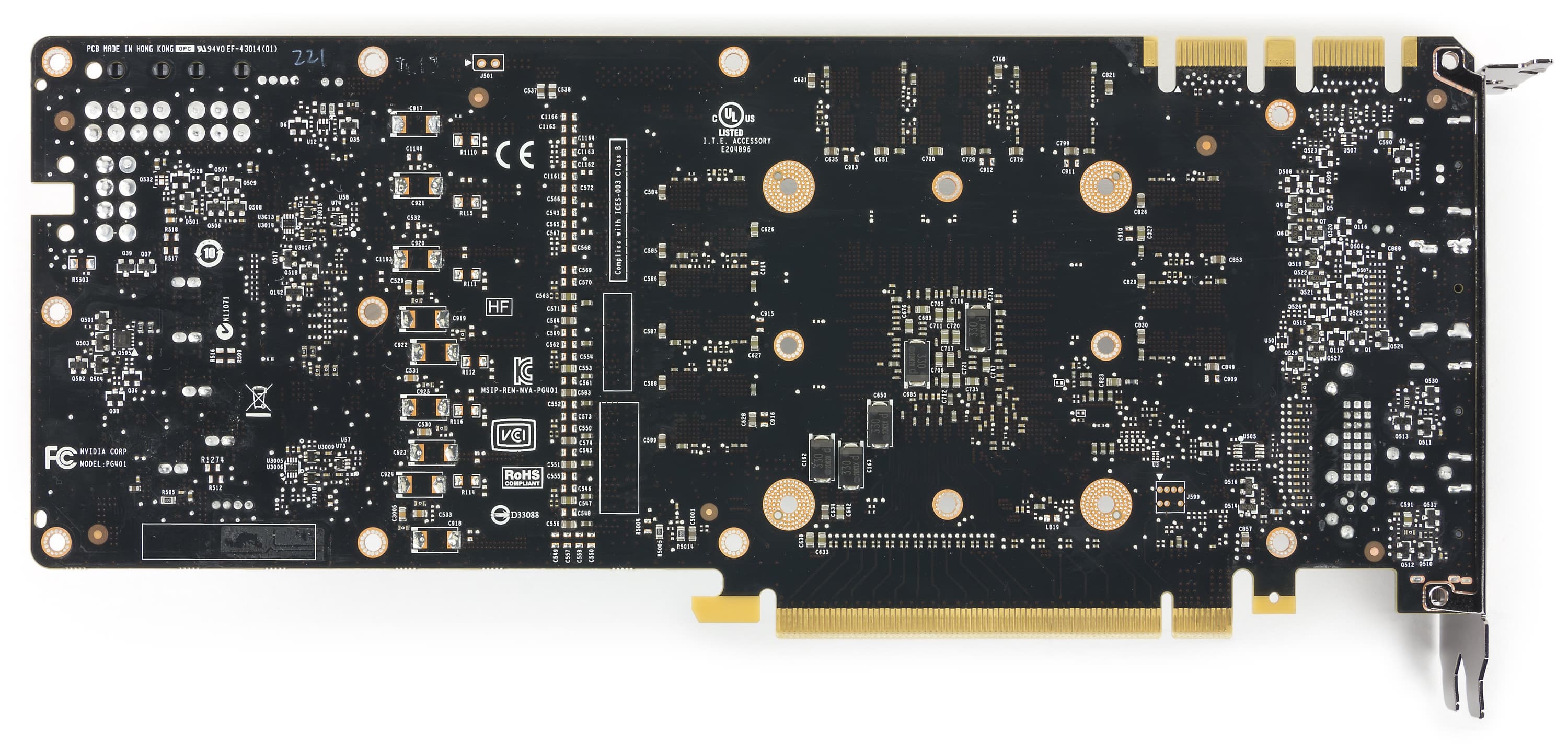

| Вид сзади | |
| Gigabyte Xtreme Gaming GTX 970 4 ГБ 256-битной GDDR5 PCI-E | Reference card Nvidia GeForce GTX 970 |
 |  |
Печатная плата сформирована силами инженеров Gigabyte, она поддерживает технологию Ultra Durable VGA, что вкупе с использованием особых элементов силового блока уменьшает энергопотребление и нагрев PCB. Сильно изменена система питания, которая в данном случае работает по схеме 10+1 фаза и управляется цифровым контроллером.
Частоты работы очень сильно увеличены как по ядру, так и по памяти. Утилита OC Guru II позволяет управлять не только частотами работы, но и вольтажом, что делает эту карту весьма привлекательной для оверклокеров. Впрочем, даже на штатных частотах этот ускоритель подчас легко догоняет более дорогой GTX 980.

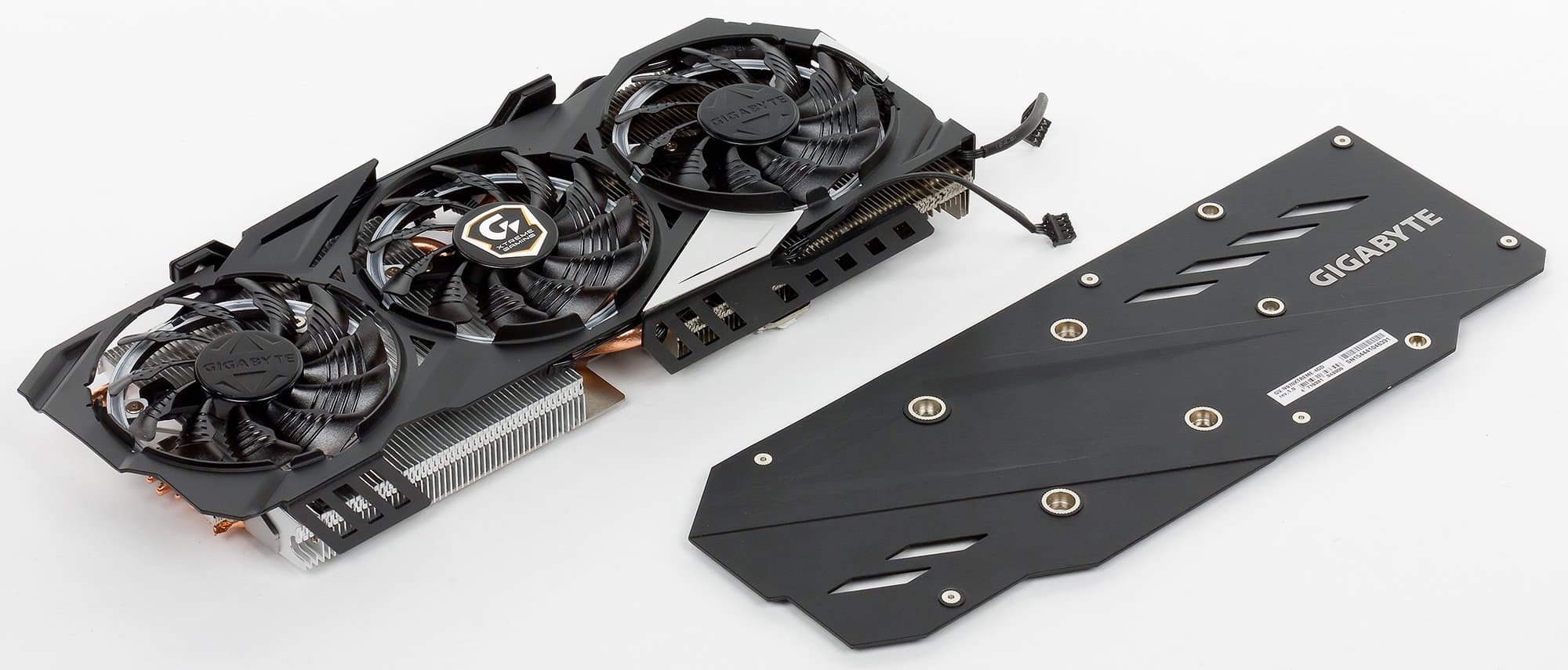

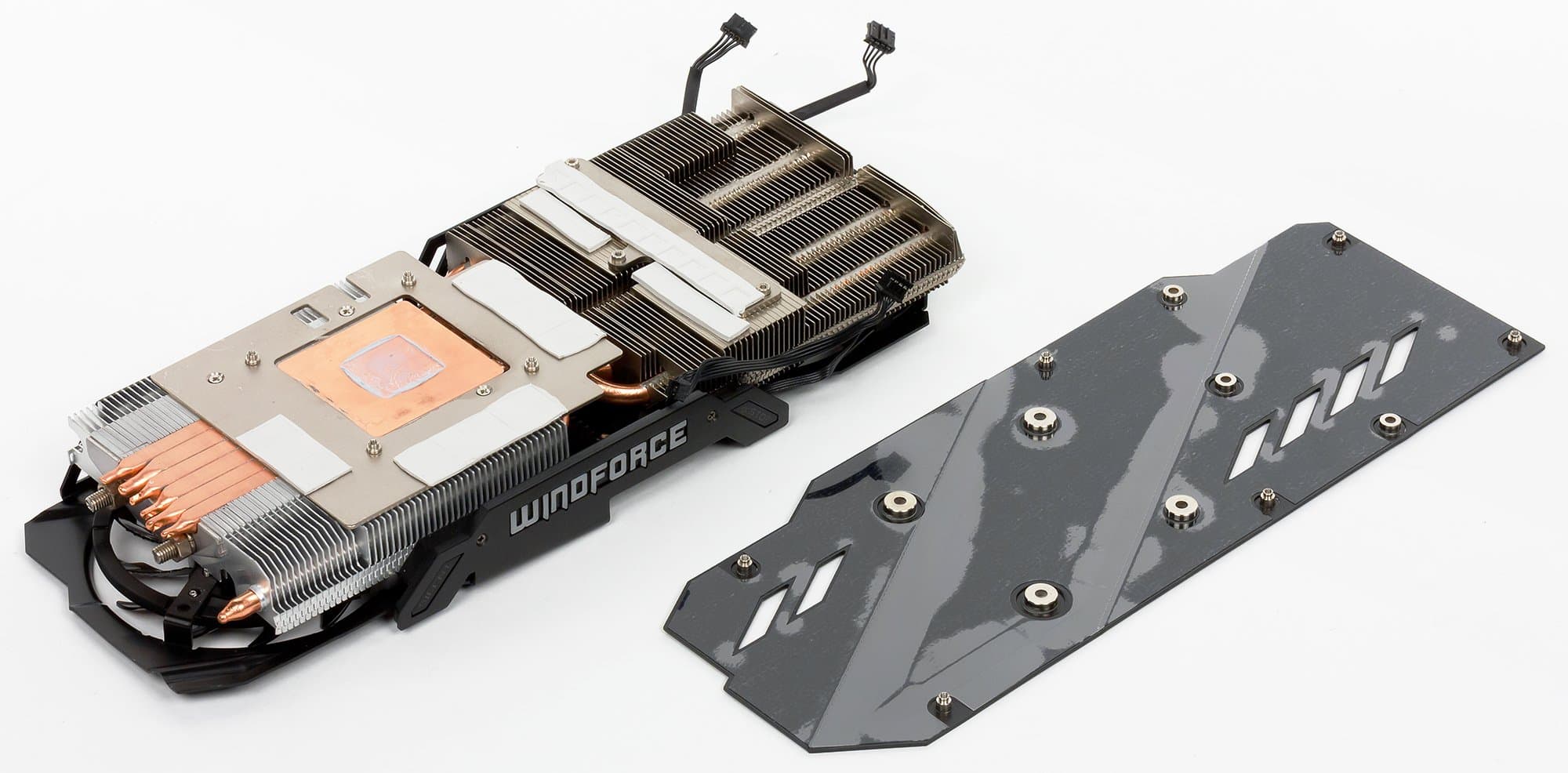

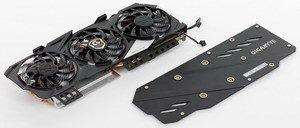

| Система охлаждения | |
|---|---|
Главной частью кулера WindForce 3x являются два пластинчатых никелированных радиатора, соединенные между собой тепловыми трубками, концы которых впрессованы в основание одного из радиаторов, прижимающегося к ядру. Этот же радиатор через термопрокладку охлаждает микросхемы памяти. А второй радиатор также через термопрокладку снимает тепло с преобразователей напряжения. Сверху радиатора установлен кожух с тремя вентиляторами, работающими на одинаковой частоте вращения. Компания заявляет, что используется особая форма лопастей вентиляторов (с поперечными каналами), которая обеспечивает на 23% больший поток воздуха при той же частоте вращения. Особенностью данной системы охлаждения карт является остановка вентиляторов в случае простоя при малом нагреве GPU. Кстати, на торце карты есть специальные световые индикаторы, которые извещают об остановке того или иного вентилятора. Также на торце есть светящийся логотип, цвет которого можно менять с помощью фирменной утилиты OC Guru II. С тыльной стороны установлена специальная металлическая крышка, которая обеспечивает жесткость видеокарты (предотвращая изгиб печатной платы). После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 69 градусов, что является отличным результатом для видеокарты такого уровня. |  |
 | |

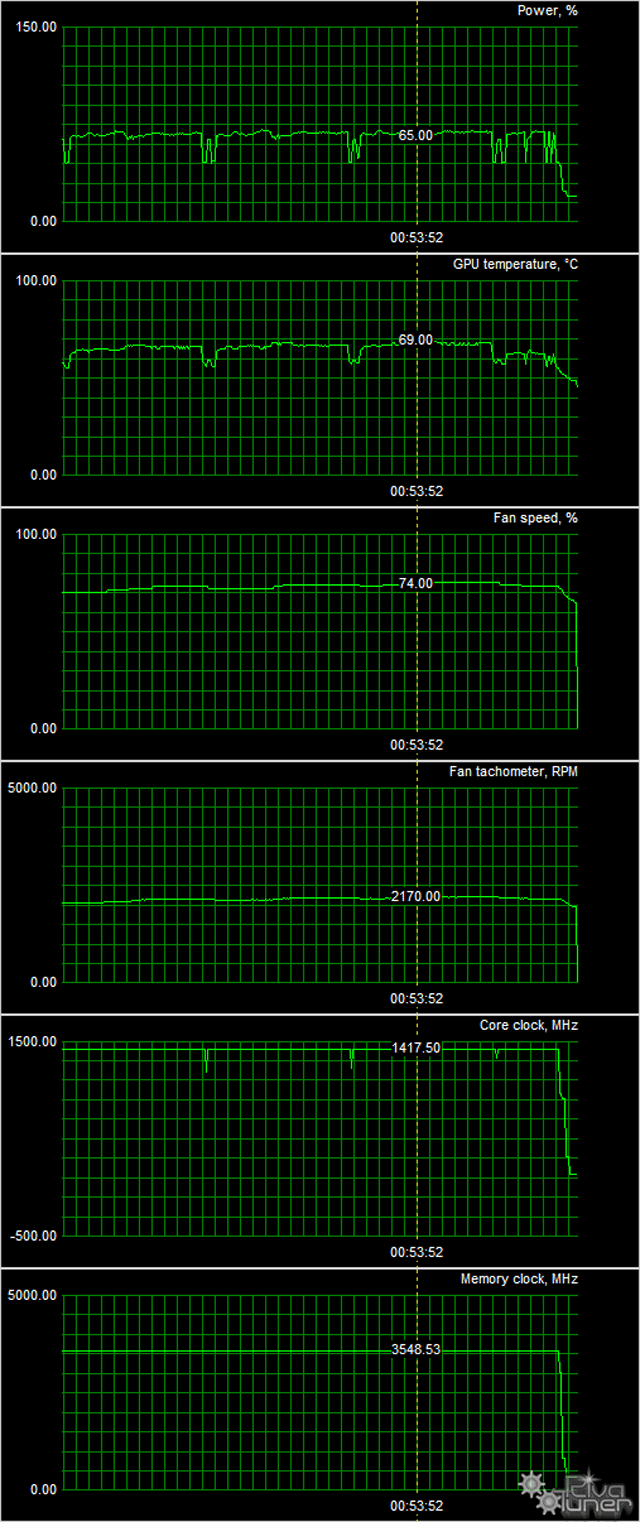

| Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder) |
|---|
 |
Методика измерения шума
- Помещение шумоизолировано и заглушено, снижены реверберации.
- Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
- Фоновый уровень 20 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
- Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
- Режимы измерения:
- Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
- Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
- Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.
В режиме простоя в 2D температура составляла 26 °C, вентиляторы не работали. Шум был равен фоновому — 20 дБА.
При просмотре фильма с аппаратным декодированием температура медленно поднималась до 50 °C, вентиляторы запускались (1200 оборотов в минуту), но при достижении температуры 48 °C снова выключались. Уровень шума в пике достигал 25 дБА, это совсем немного.
В режиме максимальной нагрузки в 3D температура достигала 60 °C, затем рост замедлялся. Максимум получился 69 °C, вентиляторы при этом раскручивались до 2170 оборотов в минуту, шум вырастал до 37,5 дБА. Тихой данную СО не назовешь, но эргономического предела шум от нее все-таки не превышает. Мы бы рекомендовали снизить агрессивность режима работы вентиляторов и позволить ядру нагреваться сильнее (69 °C — это совсем немного), но производитель здесь явно обеспокоен нуждами оверклокеров, а не тех, кому требуется дома тишина и уют.

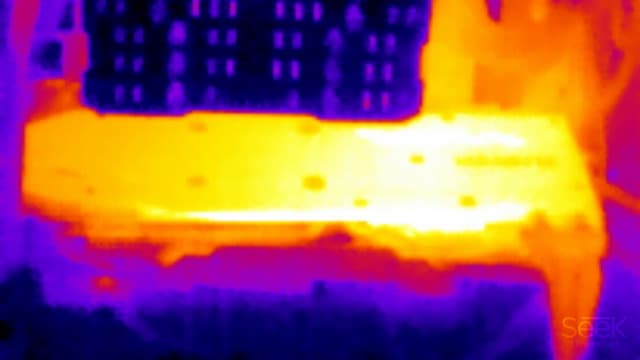

Термоснимок
На тыльной стороне платы установлена пластина, мешающая четко локализовать максимально нагретую область, но она расположена примерно в зоне преобразователей напряжения.

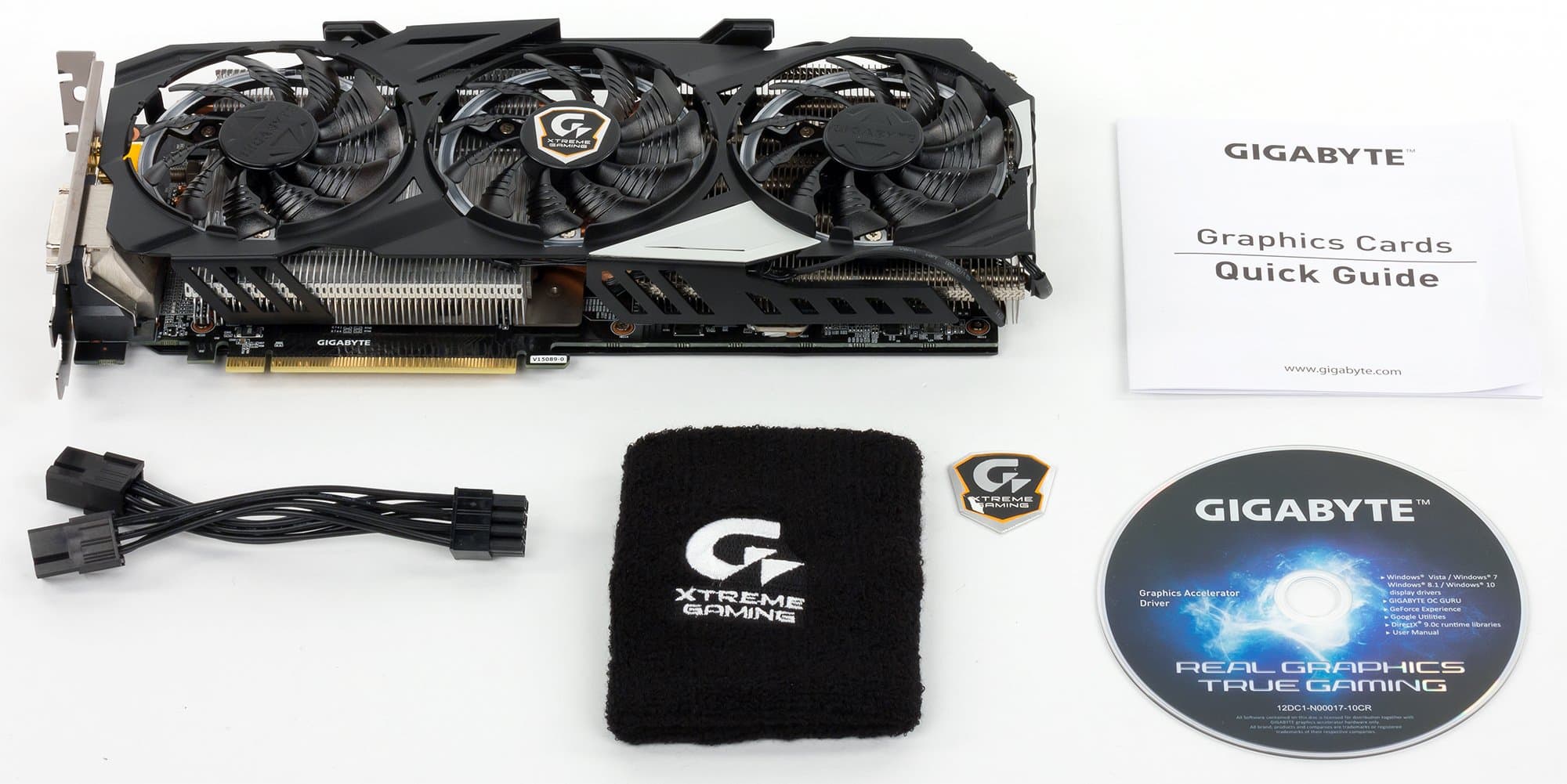

| Комплектация | |
|---|---|
Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект плюс разветвитель питания и фирменную наклейку. Бонусом также является нарукавник с фирменным логотипом. |  |
| Упаковка | |
|---|---|
 |  |
Установка и драйверы
Конфигурация тестового стенда
- Компьютер на базе процессора Intel Core i7-5960X (Socket 2011):
- процессор Intel Core i7-5960X (o/c 4 ГГц);
- СО Intel Thermal Solution RTS2011LC;
- системная плата ASRock Fatal1ty X99X Killer на чипсете Intel X99;
- оперативная память 16 ГБ DDR4 G.Skill Ripjaws4 F4-2800C16Q-16GRK 2800 МГц;
- жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
- 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
- блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
- корпус Corsair Obsidian 800D Full Tower.
- операционная система Windows 7 64-битная; DirectX 11.1;
- монитор Samsung U28D590D (28″);
- клавиатура Cougar 700K;
- драйверы AMD версии Catalyst 15.11.1;
- драйверы Nvidia версии 359.06;
- VSync отключен.
Список инструментов тестирования
Методику тестирования и все настройки можно посмотреть здесь.
- Fallout 4 (Bethesda Games Studios/Bethesda Softworks)
- Watch Dogs (Ubisoft)
- Grand Theft Auto V (Rockstar Games/Rockstar Games)
- The Witcher 3: Wild Hunt (CD Projekt RED)
- Middle-earth: Shadow of Mordor (Monolith Productions/Warner Bros. Interactive Entertainment)
- Batman: Arkham Origins (Warner Bros. Interactive Entertainment)
- 3DMark (2013) (FutureMark)
- Metro: Last Light (4A Games/Deep Silver)
- Battlefield 4 (EA Digital Illusions CE/EA)
- Dragon Age: Inquisition (BioWare/EA)
Результаты тестов: сравнение производительности
- Fallout 4
- Watch Dogs
- Grand Theft Auto V
- The Witcher 3: Wild Hunt
- Middle-earth: Shadow of Mordor
- Batman: Arkham Origins
- 3DMark (FireStrike) Graphics Marks
- Metro: Last Light
- Battlefield 4
- Dragon Age: Inquisition
Выводы
| Рейтинг iXBT.com | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — GeForce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 30 ежемесячно исследуемым нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят GTX 970 и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. | конец декабря 2015 г. | |||
| № | Название ускорителя | Рейтинг iXBT.com | Рейтинг полез. | Цена |
| 09 | Gigabyte Xtreme GTX 970 4 ГБ, 1190—1410/7100 | 1910 | 492 | 388 |
| 10 | R9 390 8 ГБ, 1000/1000/6000 | 1730 | 458 | 378 |
| 11 | GTX 970 4 ГБ, 1050—1177/7000 | 1730 | 439 | 394 |
| 12 | GTX 780 3 ГБ, 863—900/6000 | 1710 | 326 | 525 |
Комментарий к Рейтингам iXBT.com
Сильно повышенные частоты работы помогли продукту Gigabyte резко подняться в рейтинге и обойти соперника в лице Radeon R9 390. Стоит заметить, что среднестатистические R9 390 и GTX 970 (референсы) имеют одинаковый рейтинг.
| Рейтинг полезности | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг полезности тех же карт получается, если показатели предыдущего рейтинга разделить на цены соответствующих ускорителей | конец декабря 2015 г. | |||
| № | Название ускорителя | Рейтинг полез. | Рейтинг iXBT.com | Цена |
| 10 | Gigabyte Xtreme GTX 970 4 ГБ, 1190—1410/7100 | 492 | 1910 | 388 |
| 14 | R9 390 8 ГБ, 1000/1000/6000 | 458 | 1730 | 378 |
| 15 | GTX 970 4 ГБ, 1050—1177/7000 | 439 | 1730 | 394 |
| 25 | GTX 780 3 ГБ, 863—900/6000 | 326 | 1710 | 525 |
Комментарий к Рейтингам полезности
Здесь картина полностью аналогичная, ценовой расклад на момент написания материала не меняет соотношение сил участников.
Gigabyte Xtreme Gaming GTX 970 (4 ГБ) — отличный вариант ускорителя в ценовом диапазоне до 400 долларов, демонстрирующий прекрасную производительность для своего уровня, иногда догоняя даже более дорогой GTX 980. Наличие всего 4 гигабайт памяти не является минусом, поскольку ускорителям этой категории больше пока и не требуется, учитывая их нацеленность на разрешение 1920×1200 (и лишь иногда на 2560×1600). Карта обладает эффективной и относительно тонкой системой охлаждения, которая бесшумна в рабочих режимах 2D, однако довольно громко шумит при максимальной нагрузке. Можно отметить идущий в комплекте сувенирный нарукавник для геймера.
Oкончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).
В номинации «Оригинальный дизайн» (за декабрь 2015 года)
награду получила карта:
- Gigabyte Xtreme Gaming GTX 970 4 ГБ 256-битной GDDR5 PCI-E
