Sapphire Radeon HD 6870 Toxic 1024 МБ 256-битной GDDR5 PCI-E
Sapphire Radeon HD 6870 1024 МБ 256-битной GDDR5 PCI-E Sapphire Radeon HD 6850 1024 МБ 256-битной GDDR5 PCI-E
Содержание
- Введение
- Особенности видеокарт
- Конфигурации стенда, список тестовых инструментов
- Результаты тестов
- Выводы
Сегодня — 68-я серия, да, именно она и ни цента больше. 68-я серия чего? — Радеонов, конечно. При этом 6870 в 3 раза больше, чем 6850. Итог? — Четыре ускорителя Radeon HD 68xx покажут вам все, на что они способны.
Кстати, видите картинку выше? Это очень красивая страна, она же целый остров. А может, и не остров, а что-то более масштабное. Короче, надо угадать, что за страна, и понять, какое отношение она имеет к теме сегодняшних изысканий. То бишь к компании Sapphire, продукты которой мы будем отдельно изучать уже в 21-й раз.
Кто первым ответит на данный вопрос и пришлет его на мой мейл, тот получит подарок. Повторю: какая связь между страной, кусочек которой показан на снимке выше, и компанией Sapphire. Вопрос очень сложный и рассчитан на старожилов, которые помнят прежние IT-ресурсы и их представителей, поэтому только очень немногие смогут на него ответить. Сразу дам подсказку: речь не идет об офисах или производстве.
А мы продолжаем многосерийное рассмотрение продуктов компании Sapphire, которые, как известно, базируются на многоликом и очень часто меняющемся семействе Radeon.
Итак, Radeon HD 68xx в четырех вариациях, воспитанных Sapphire…
Платы

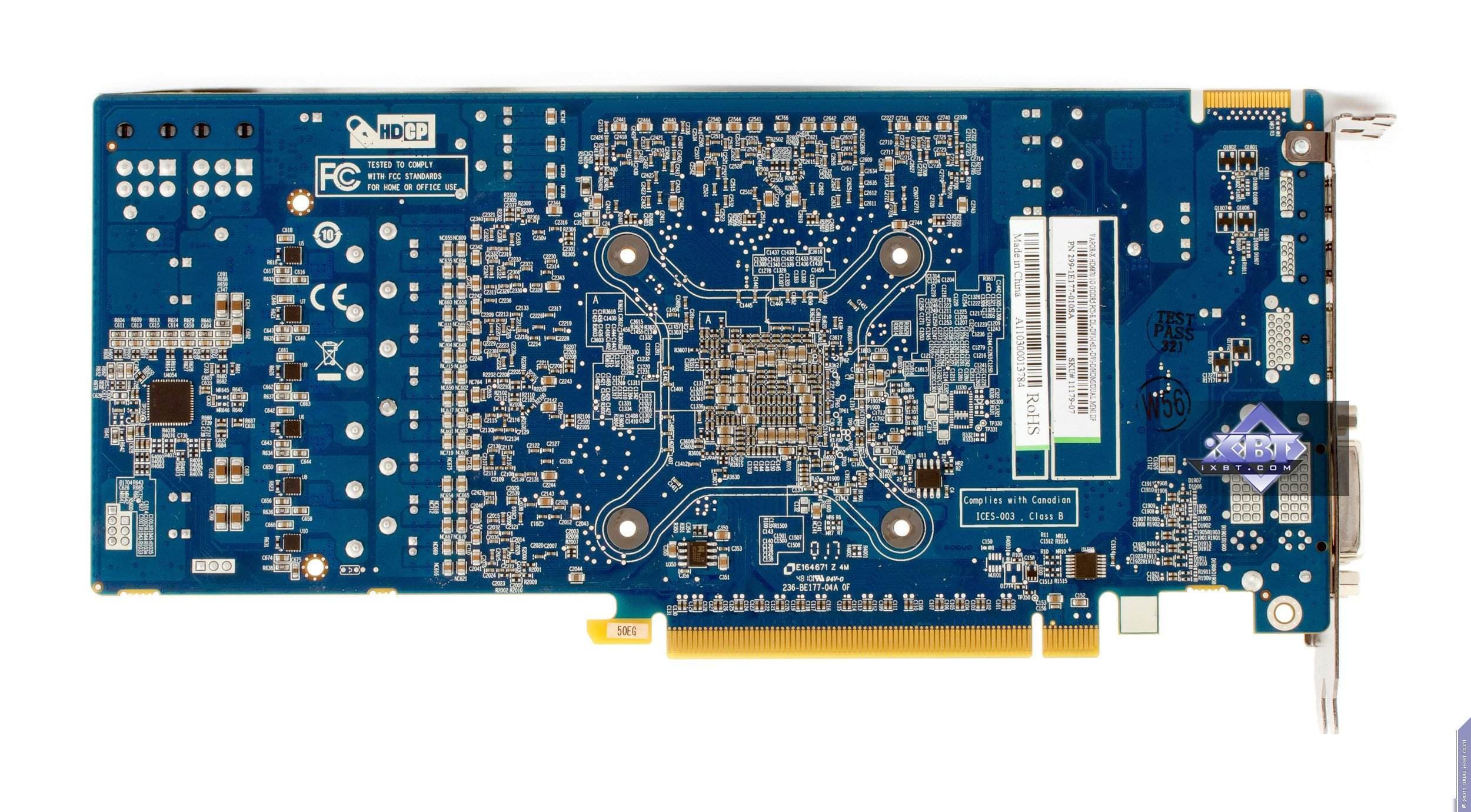

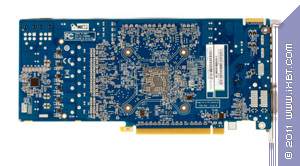

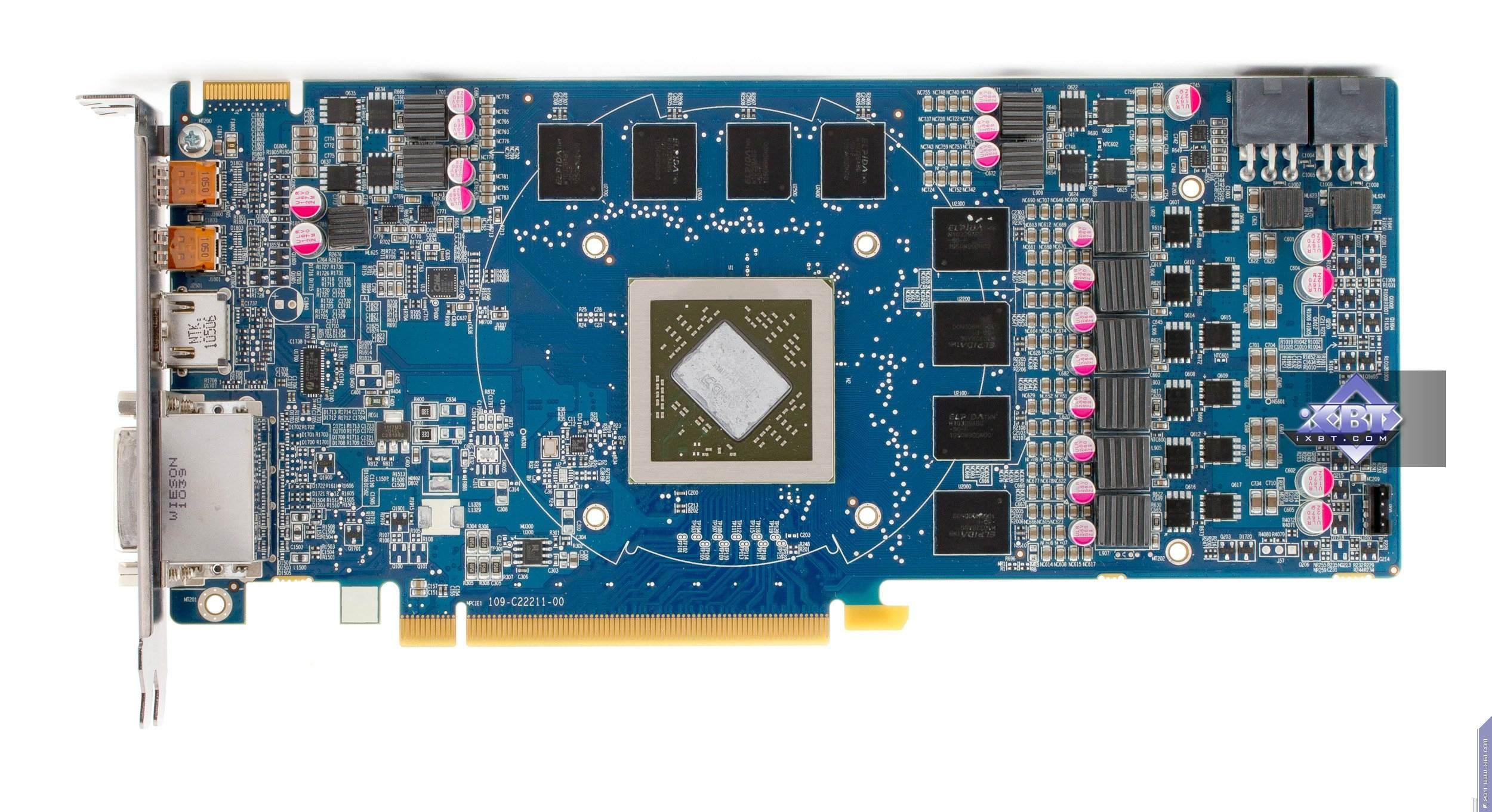

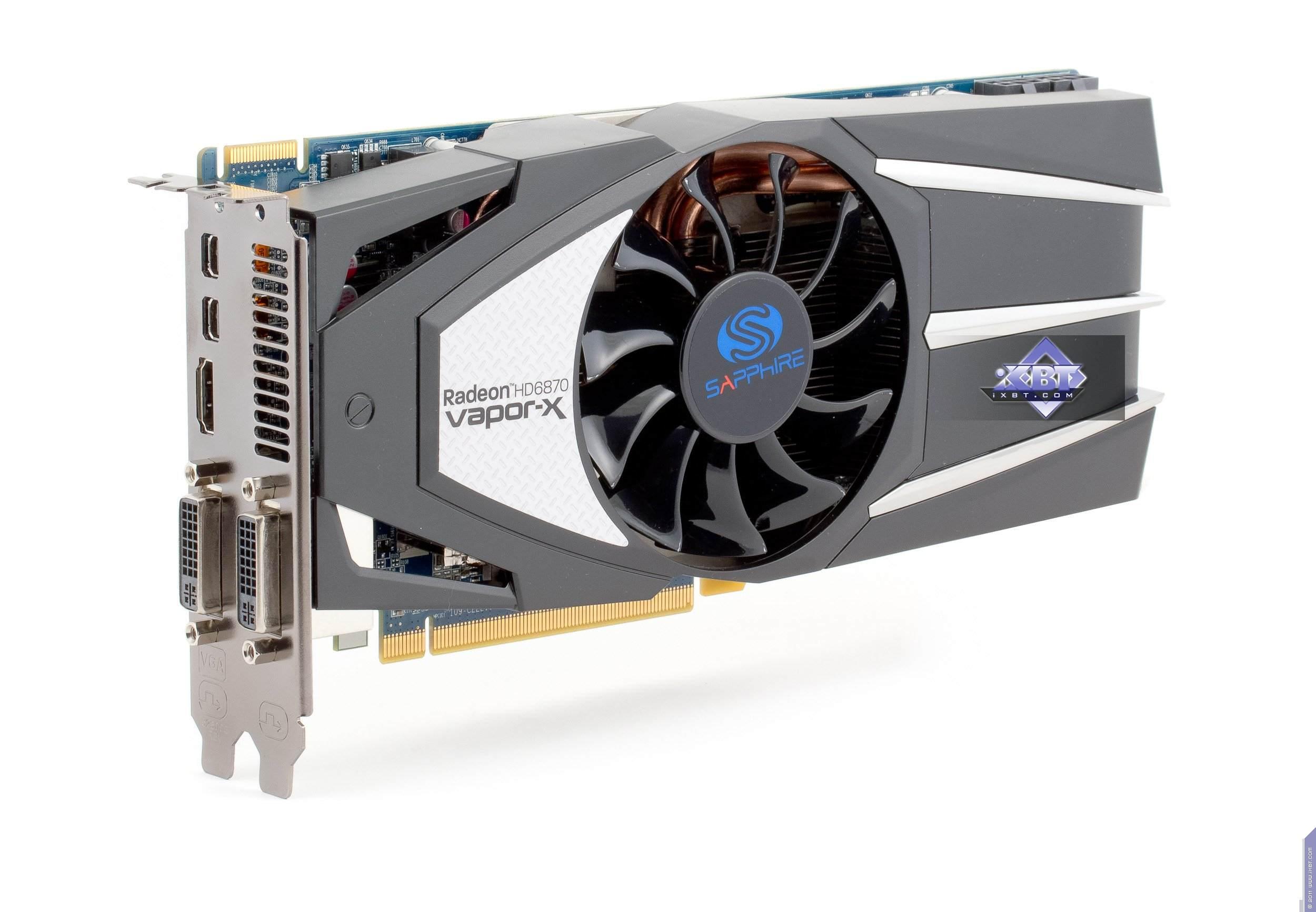

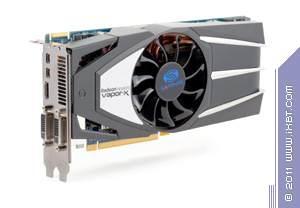

Sapphire Radeon HD 6870 Vapor X 1024 МБ 256-битной GDDR5 PCI-E | |
---|---|
Карта имеет 1024 МБ памяти GDDR5 SDRAM, размещенной в восьми микросхемах на лицевой сторонe PCB. Микросхемы памяти Elpida (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1250 (5000) МГц. | |

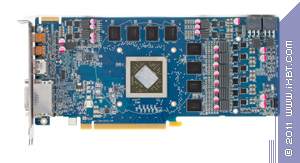

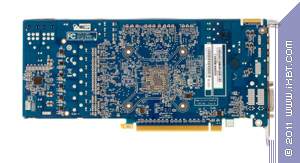

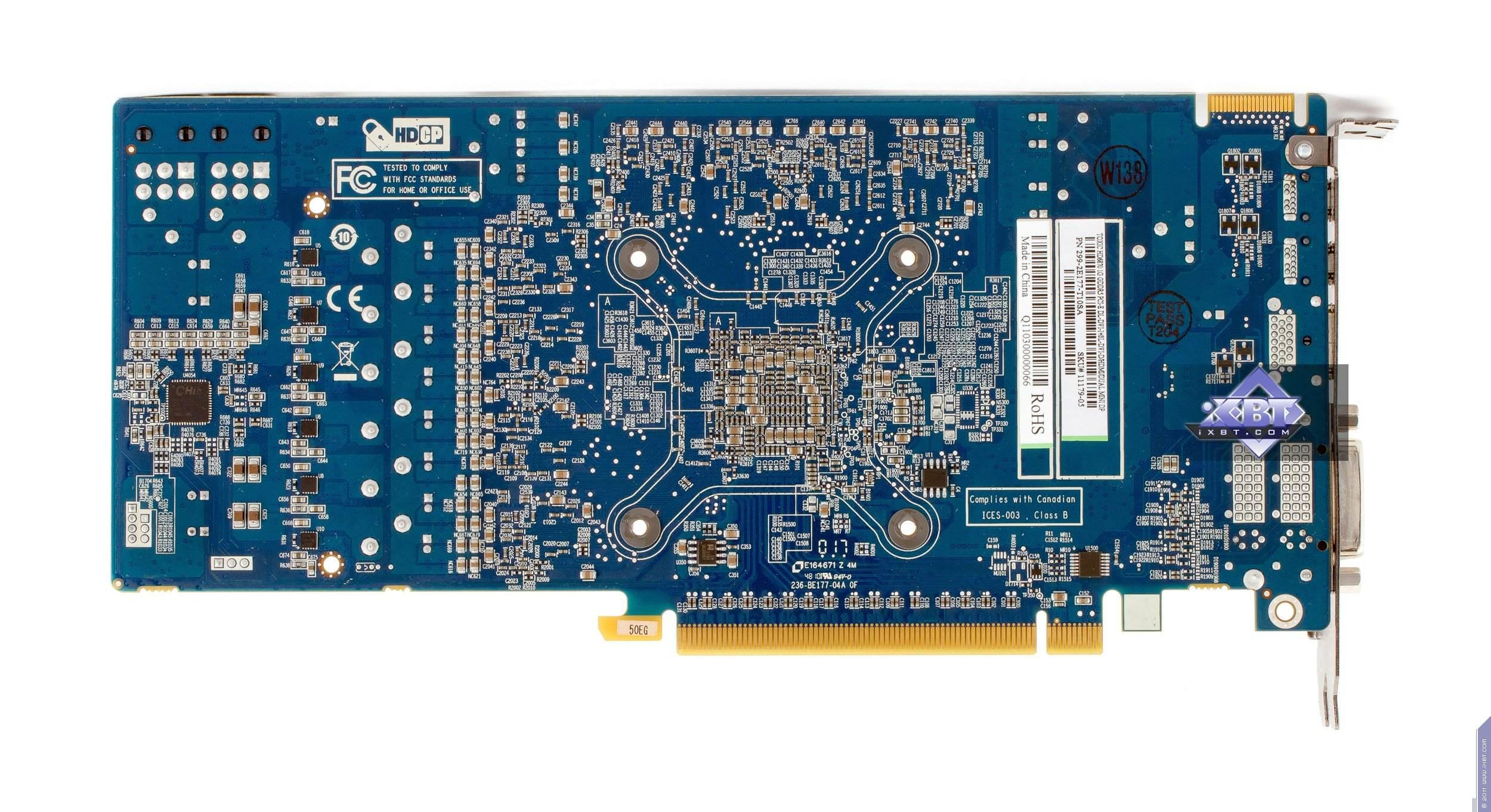

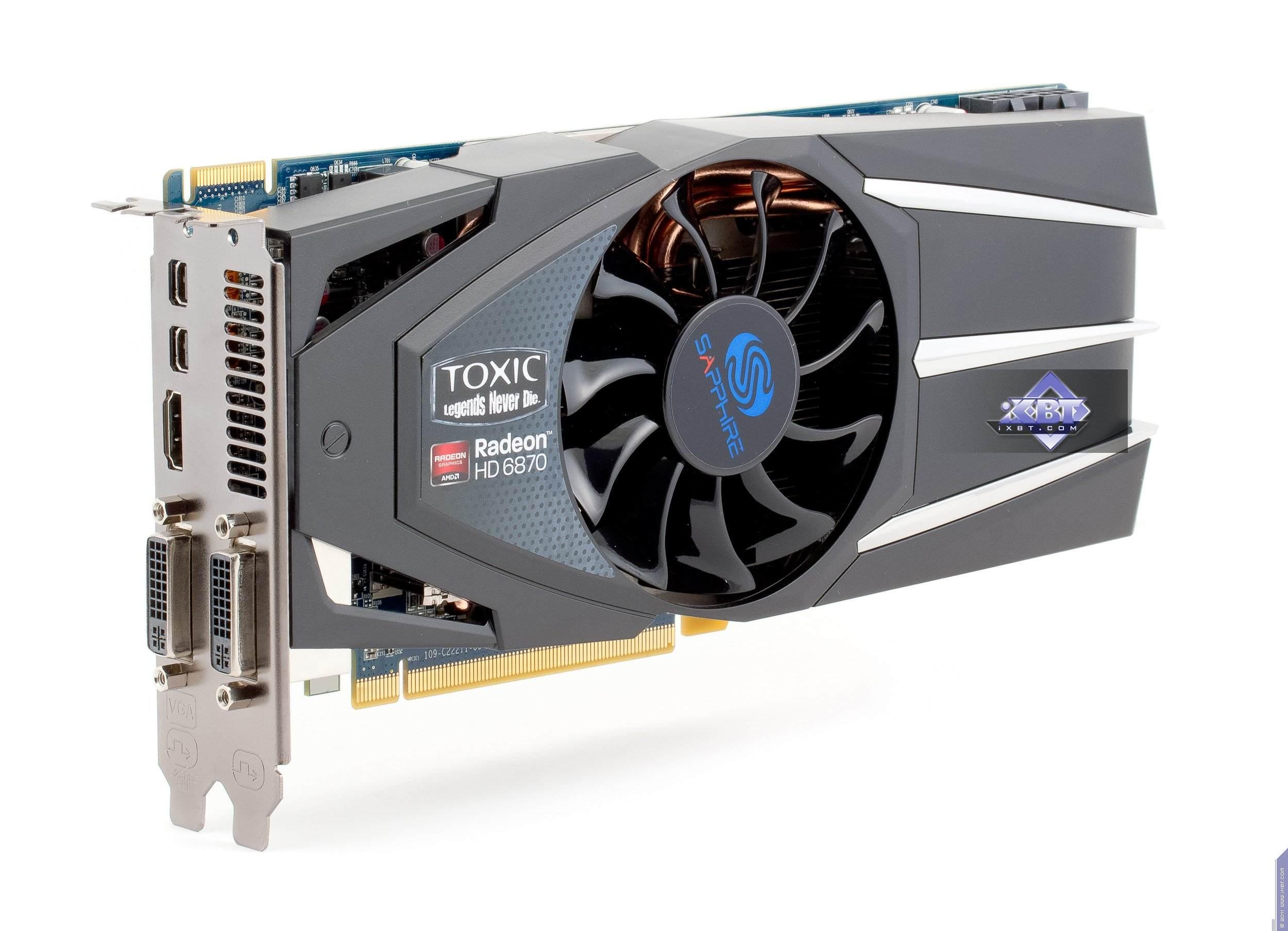

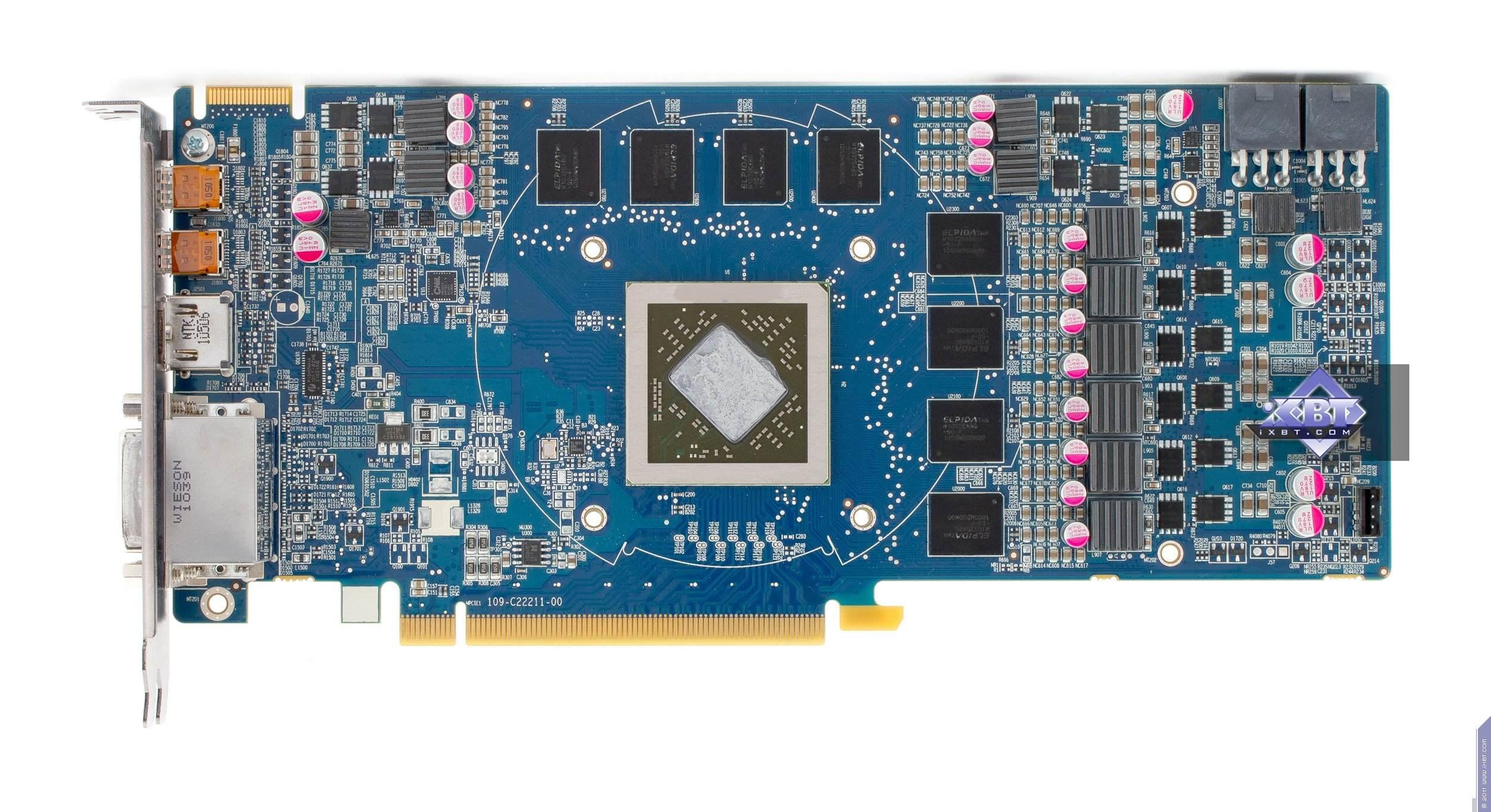

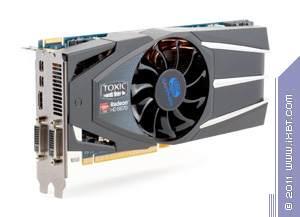

Sapphire Radeon HD 6870 Toxic 1024 МБ 256-битной GDDR5 PCI-E | |
Карта имеет 1024 МБ памяти GDDR5 SDRAM, размещенной в восьми микросхемах на лицевой сторонe PCB. Микросхемы памяти Elpida (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1250 (5000) МГц. | |

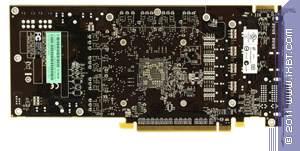

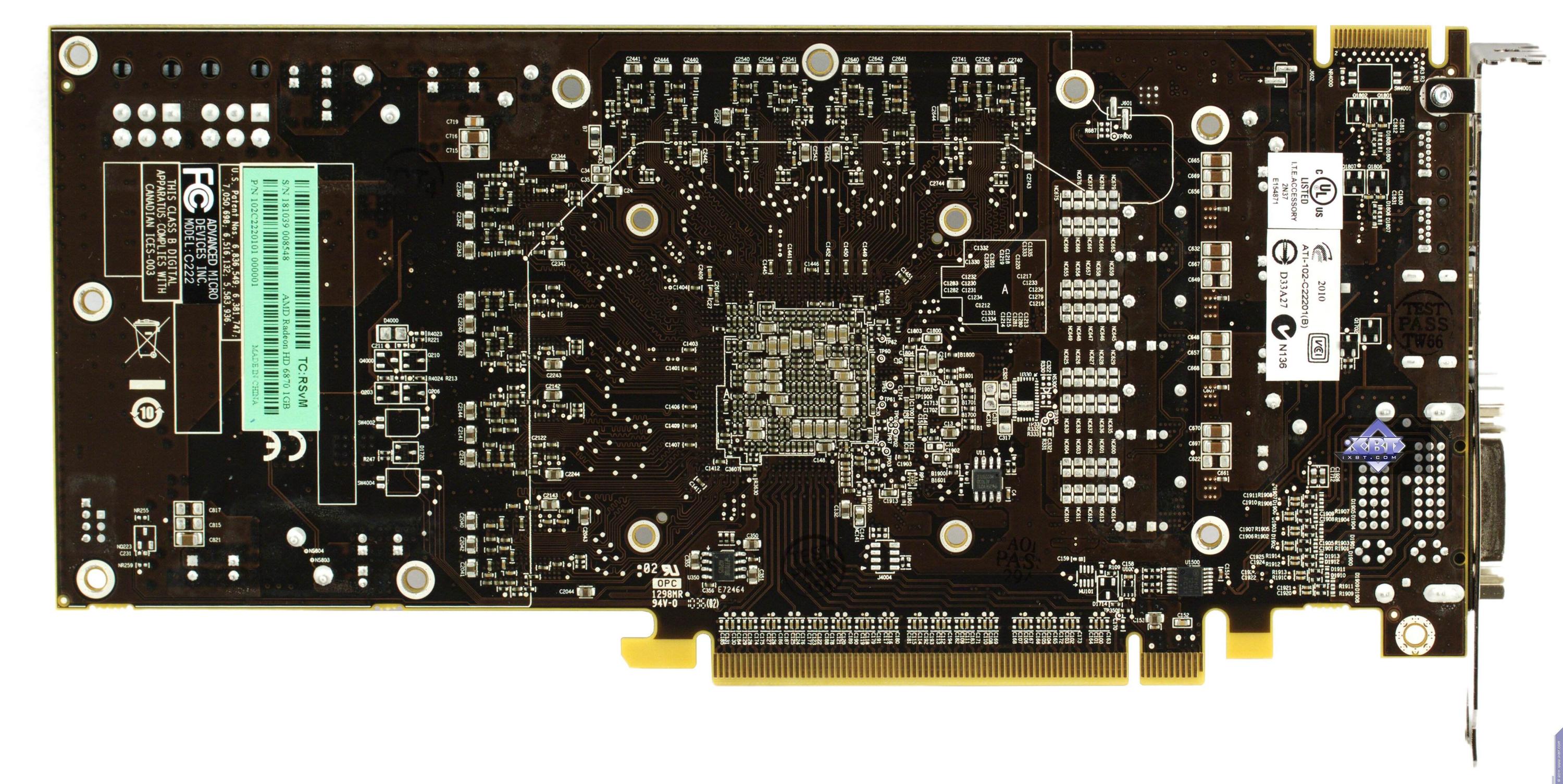

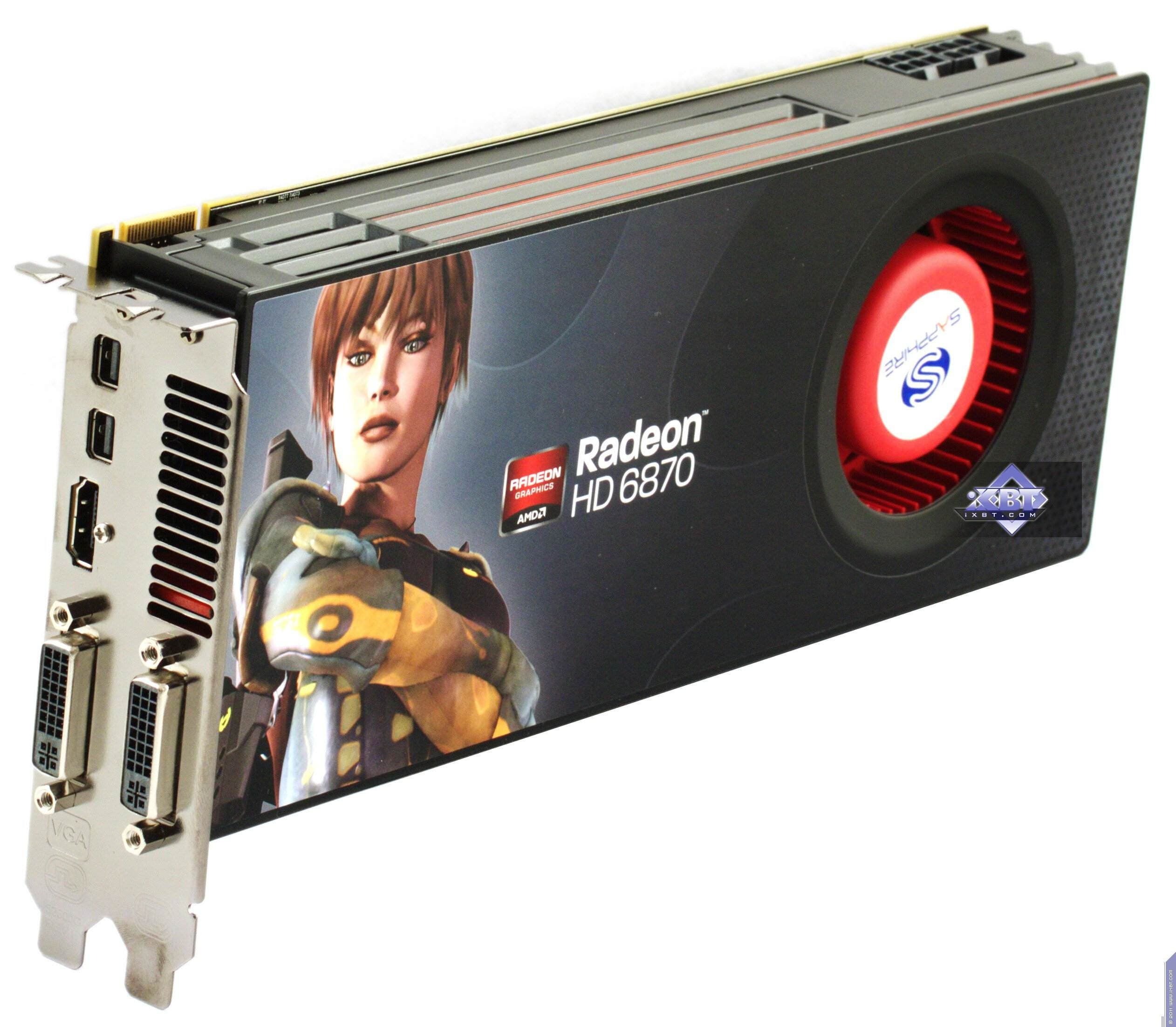

Sapphire Radeon HD 6870 1024 МБ 256-битной GDDR5 PCI-E | |

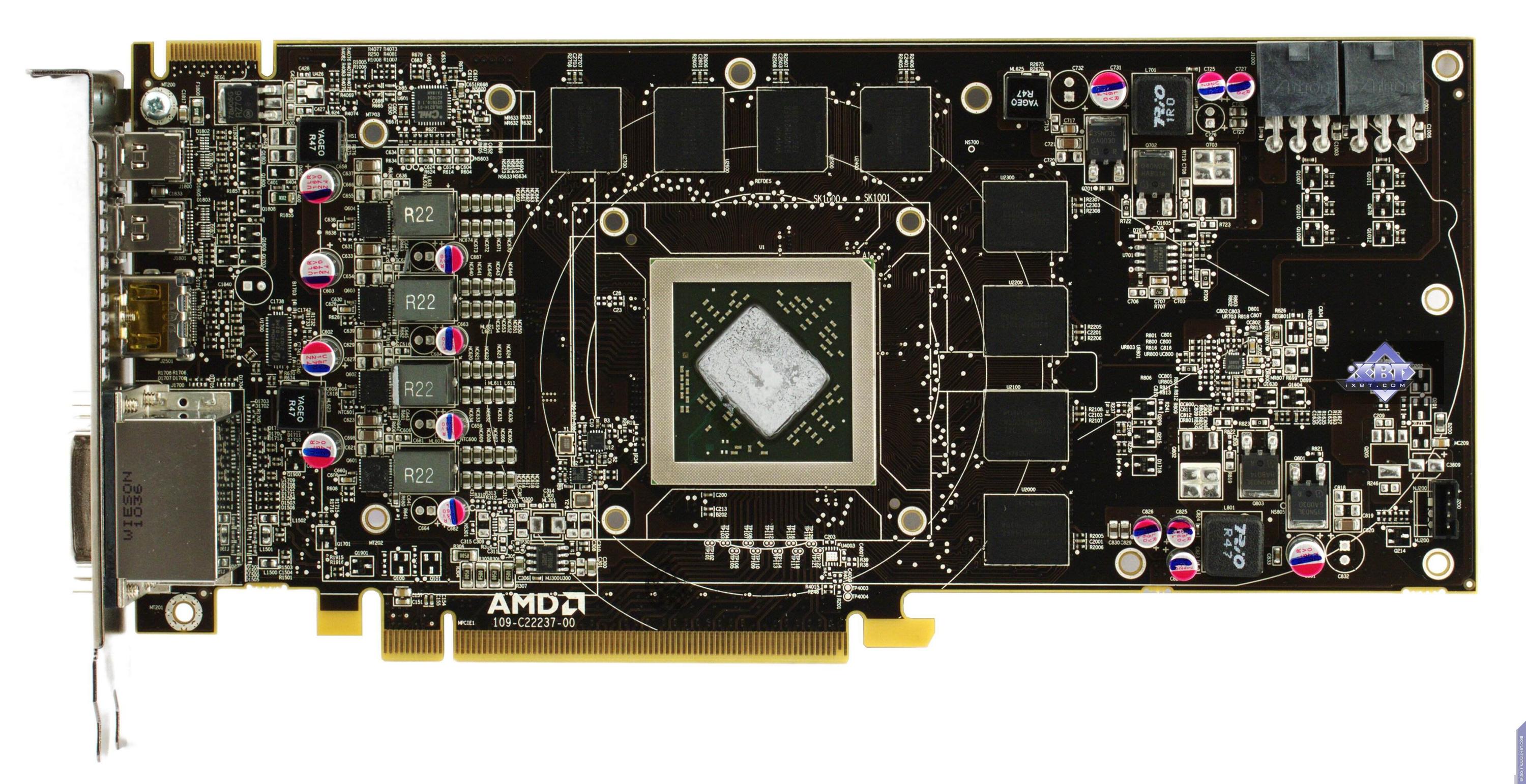

Карта имеет 1024 МБ памяти GDDR5 SDRAM, размещенной в восьми микросхемах на лицевой сторонe PCB. Микросхемы памяти Samsung (GDDR5). Микросхемы расчитаны на максимальную частоту работы в 1250 (5000) МГц. | |

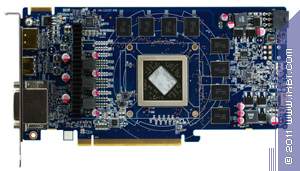

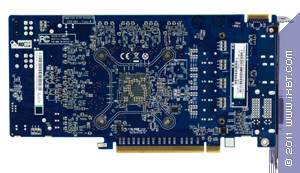

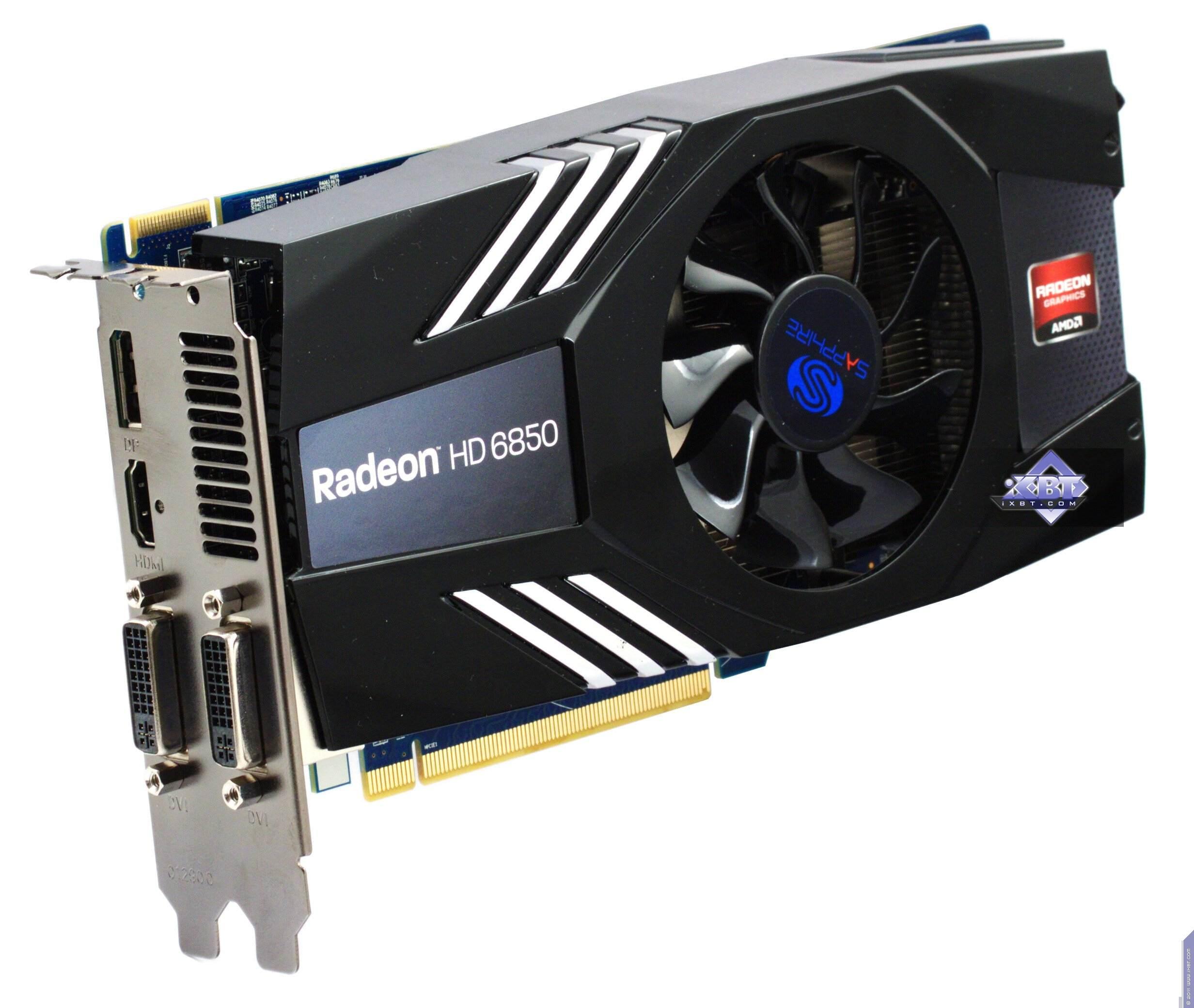

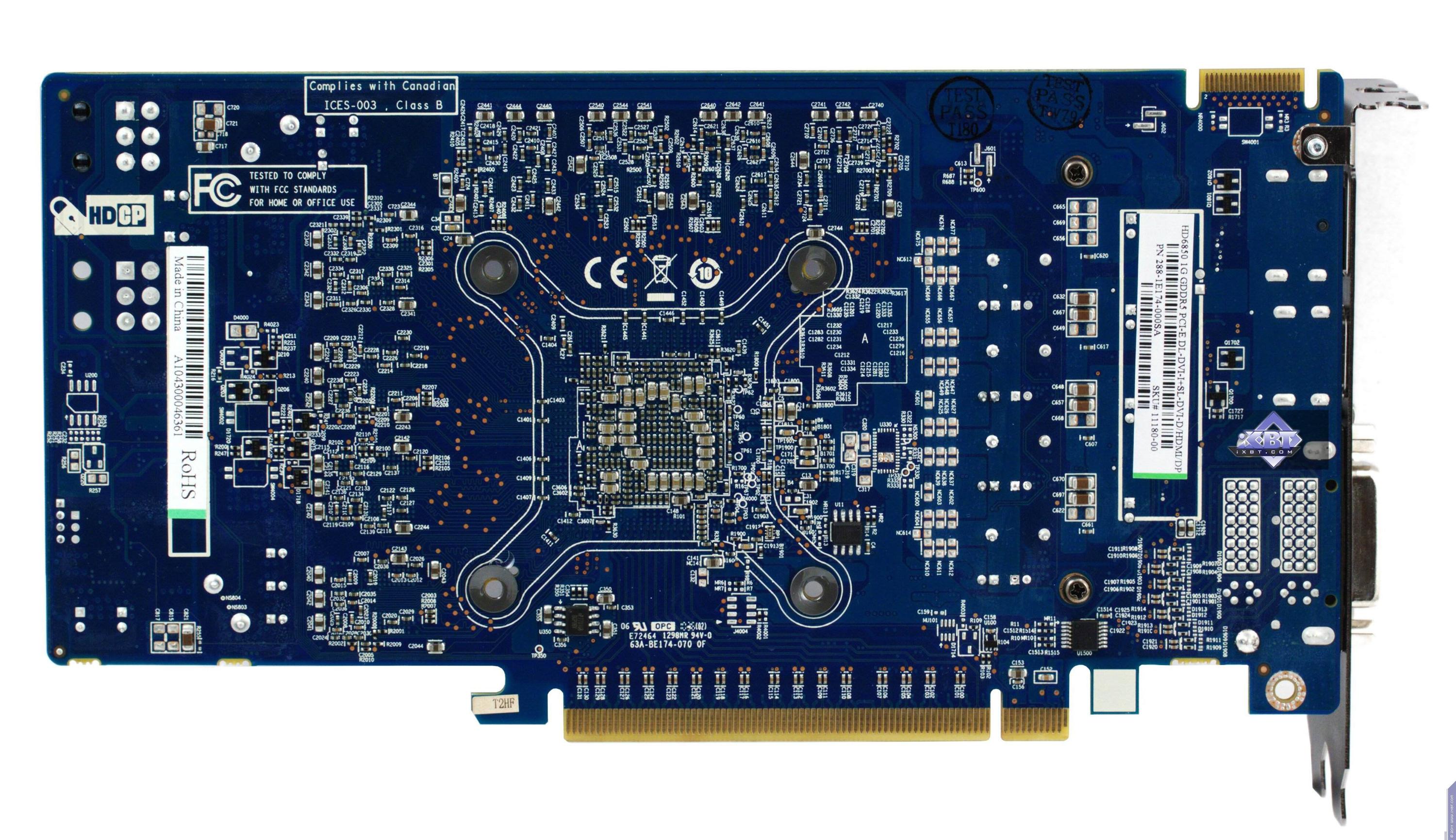

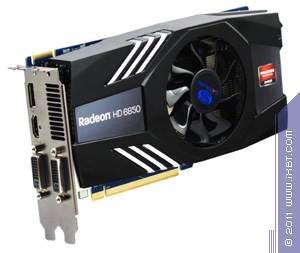

Sapphire Radeon HD 6850 1024 МБ 256-битной GDDR5 PCI-E | |

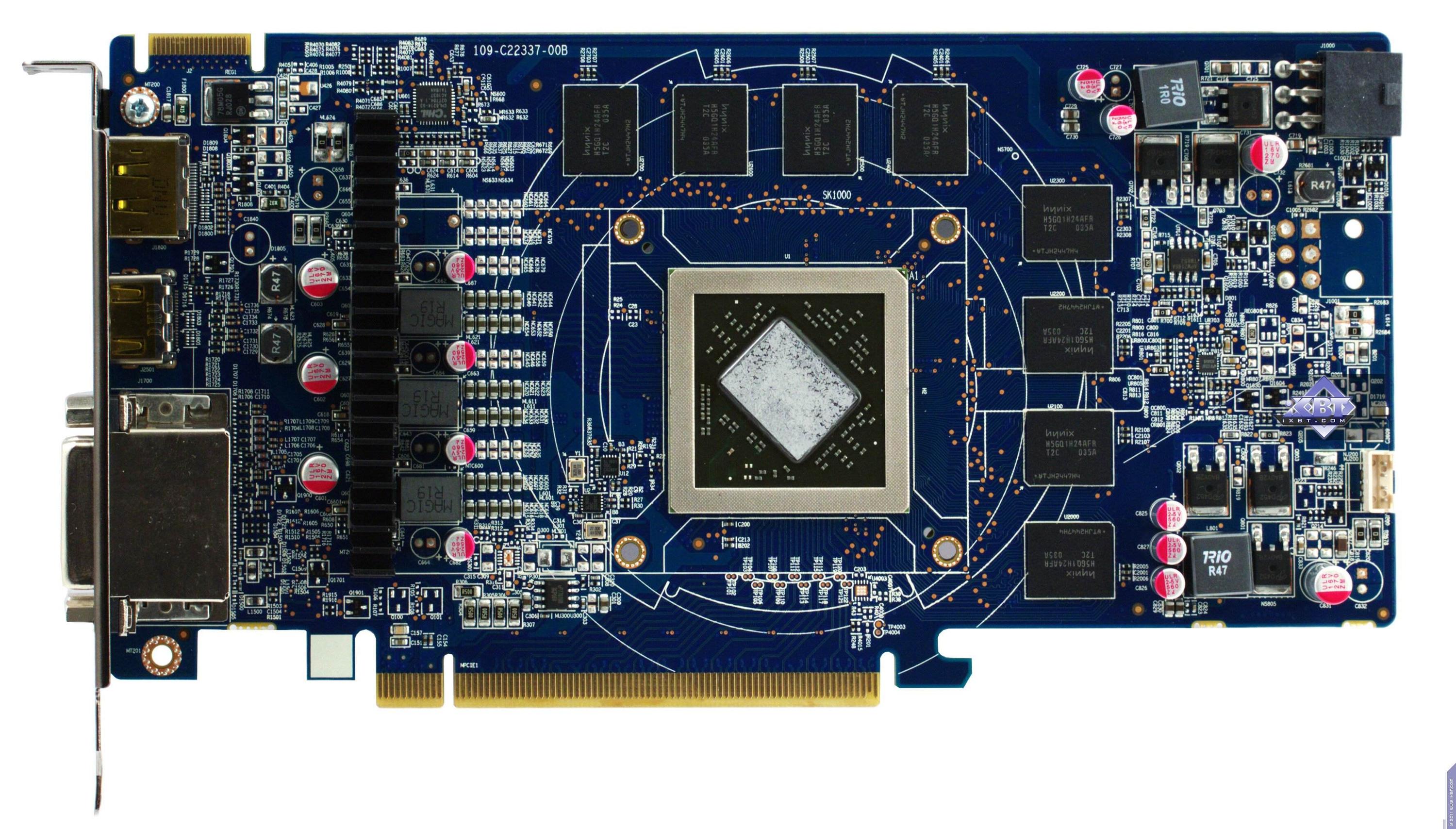

Карта имеет 1024 МБ памяти GDDR5 SDRAM, размещенной в восьми микросхемах на лицевой сторонe PCB. Микросхемы памяти Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1250 (5000) МГц. |
Детальное изучение карт показало, что только Sapphire Radeon HD 6870 1024 МБ 256-битной GDDR5 PCI-E представляет собой простую копию эталонной карты, и ничем более от нее не отличается. Остальные три карты хоть и базируются на соответствующих эталонных дизайнах, но по сути это базирование воплощается лишь в размещении микросхем памяти вокруг ядра. Остальное все — создано инженерами Sapphire. В результате чего получено более оптимальное решение, которое предусматривает группировку всех силовых транзисторов в единые линии, которые проще охлаждать, а также использование только мини-вариантов тех или иных элементов логики, что позволит сделать PCB более универсальной с точки зрения применения систем охлаждения.
Подключение к аналоговым мониторам с d-Sub (VGA) производится через специальные адаптеры-переходники DVI-to-d-Sub. Все карты обладают гнездом HDMI (данные ускорители поддерживают полноценную передачу видео и звука на HDMI-приемник, поскольку обладают собственным звуковым кодеком), поэтому проблем с такими мониторами также не должно быть. А также все продукты имеют как минимум 1 гнездо Display Port (а все 6870 — по два).
Напомним также, что продукты поддерживают AMD Eyefinity — то есть вывод одновременно картинки игры на три монитора (хотя бы один из них должен иметь вход DisplayPort).
Максимальные разрешения и частоты:
- 240 Гц — максимальная частота обновления
- 2048×1536@85 Гц — по аналоговому интерфейсу
- 2560×1600@60 Гц — по цифровому интерфейсу (для DVI-гнезд с Dual-Link/HDMI)
По поводу HDTV. Одно из исследований также проведено, и с ним можно ознакомиться здесь.
Есть смысл сказать, что все карты требуют дополнительного питания, причем 6870 — двумя 6-контактными разъемами. Что касается 6850 — там нужно подключить внешнее питание только к одному 6-контактному разъему.

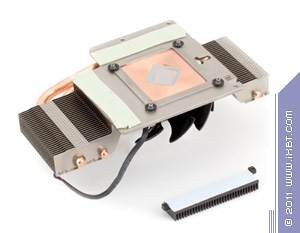

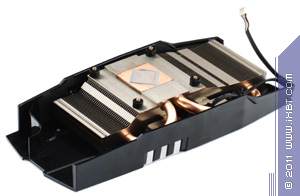

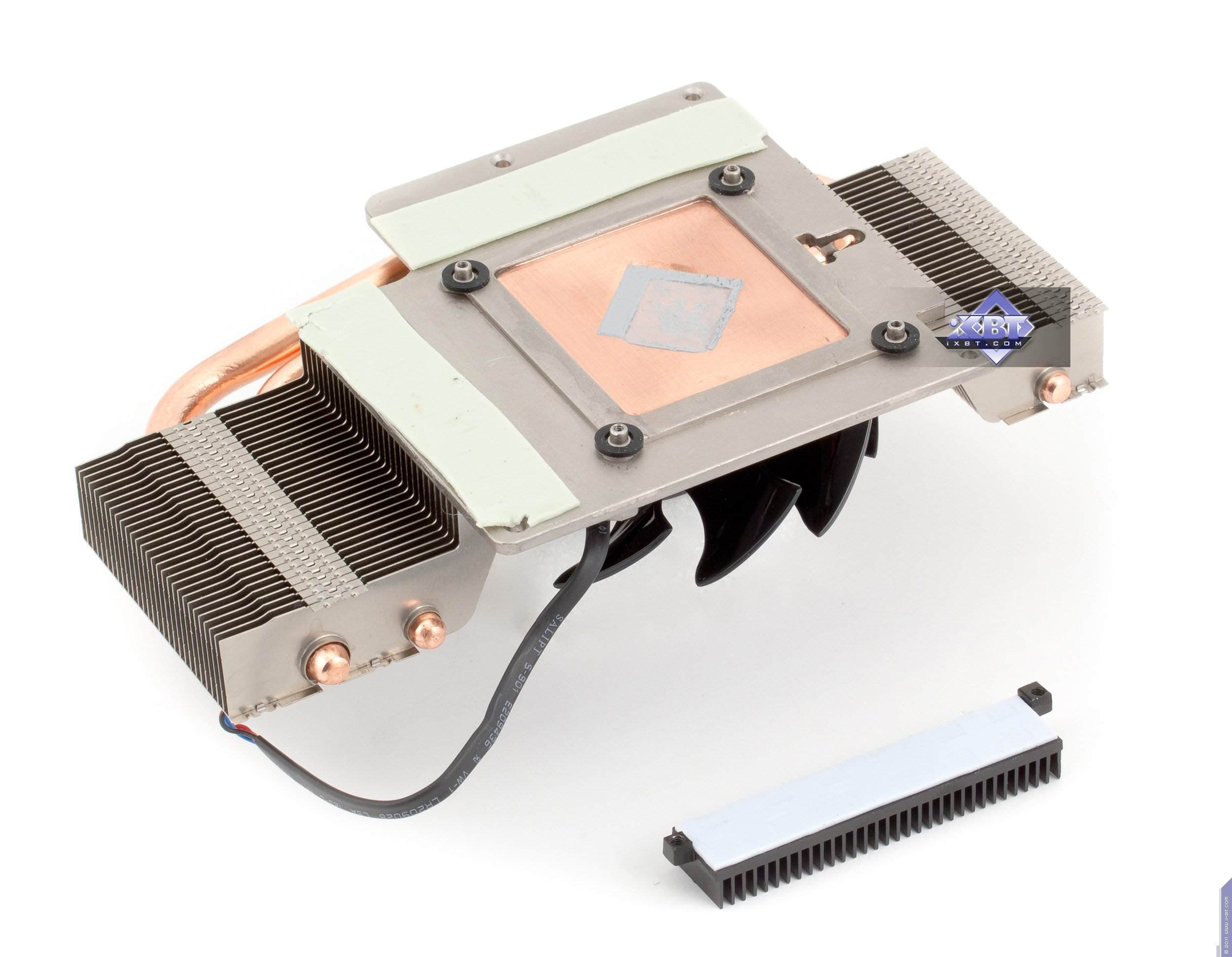

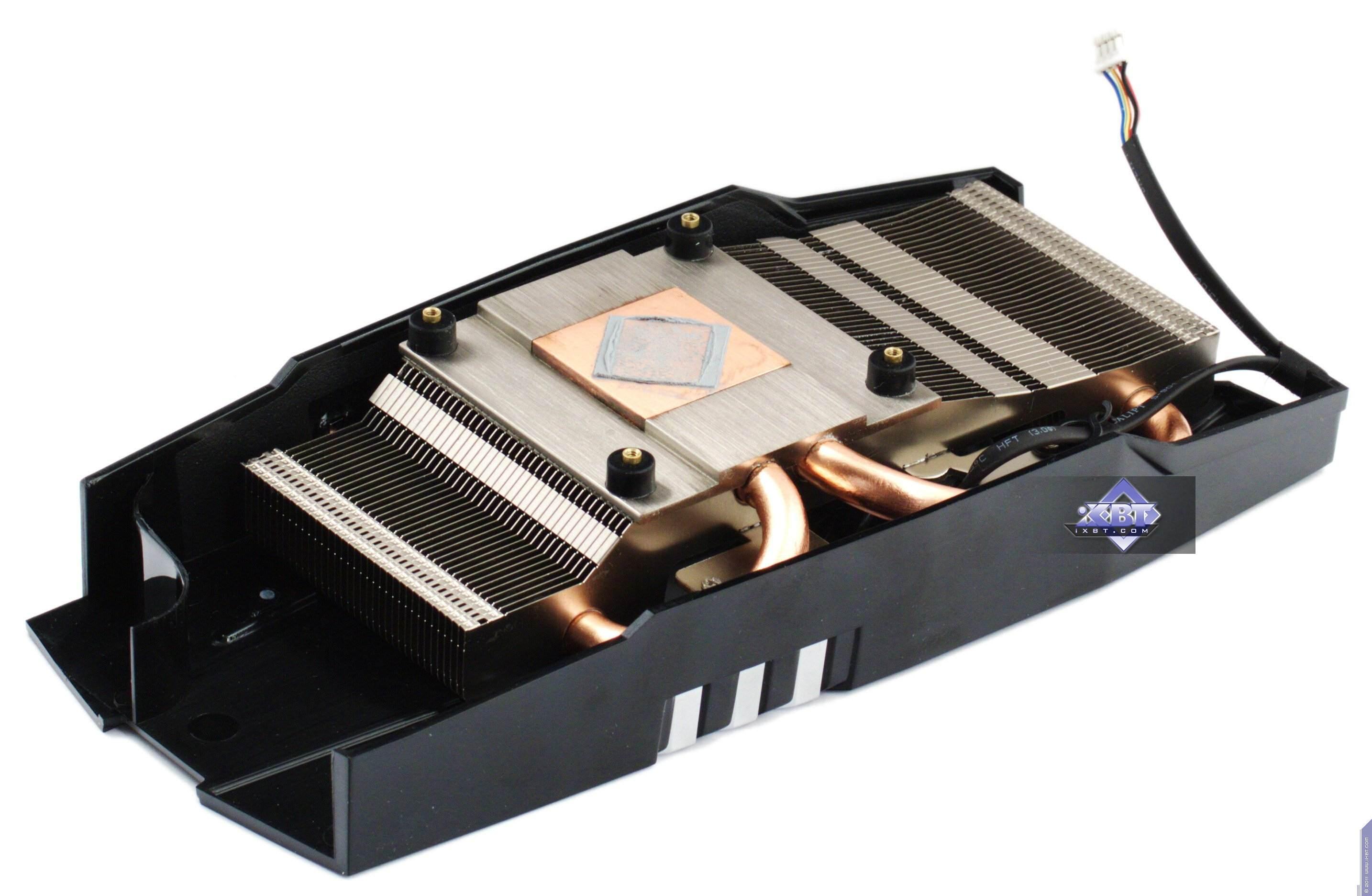

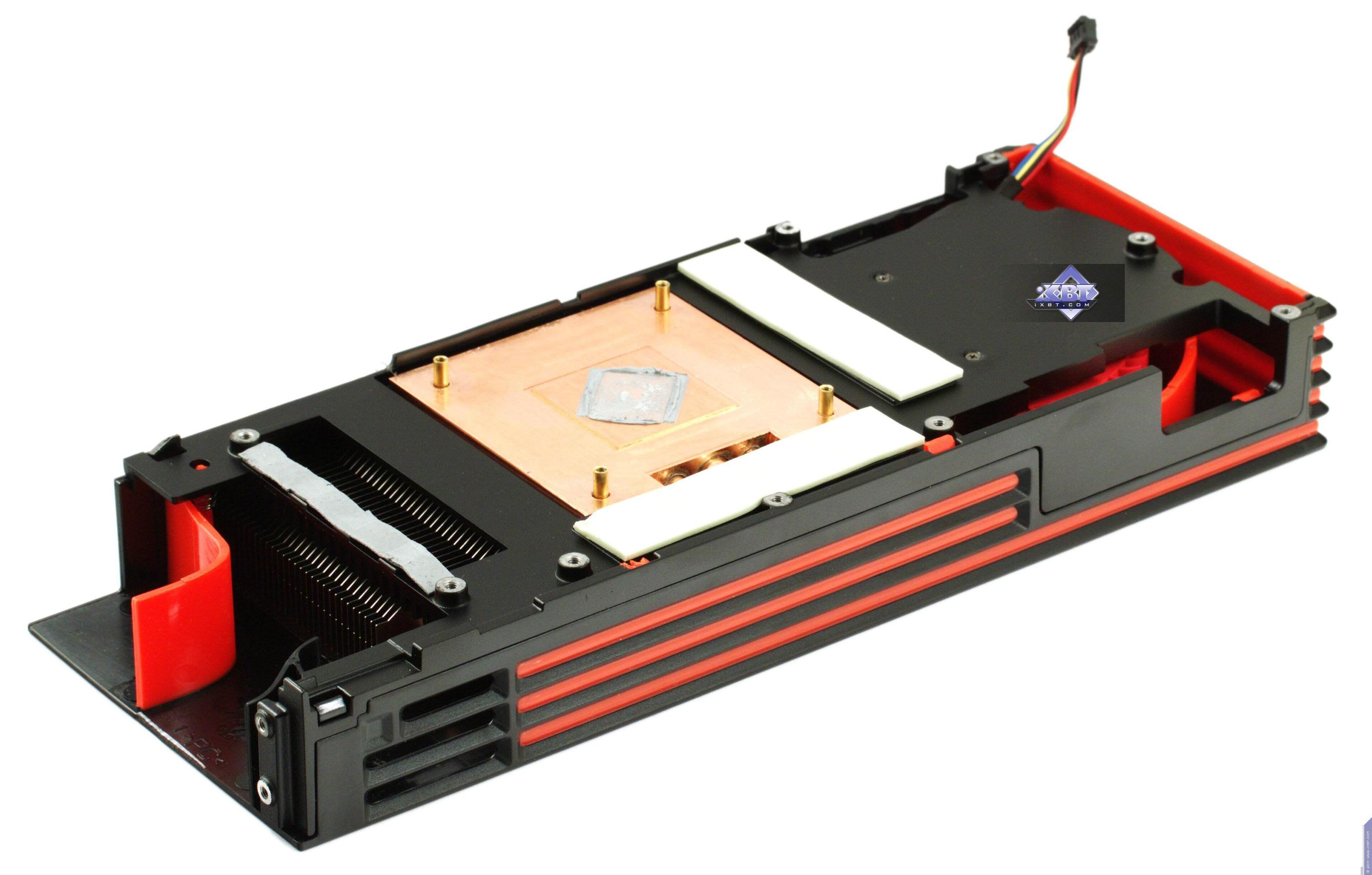

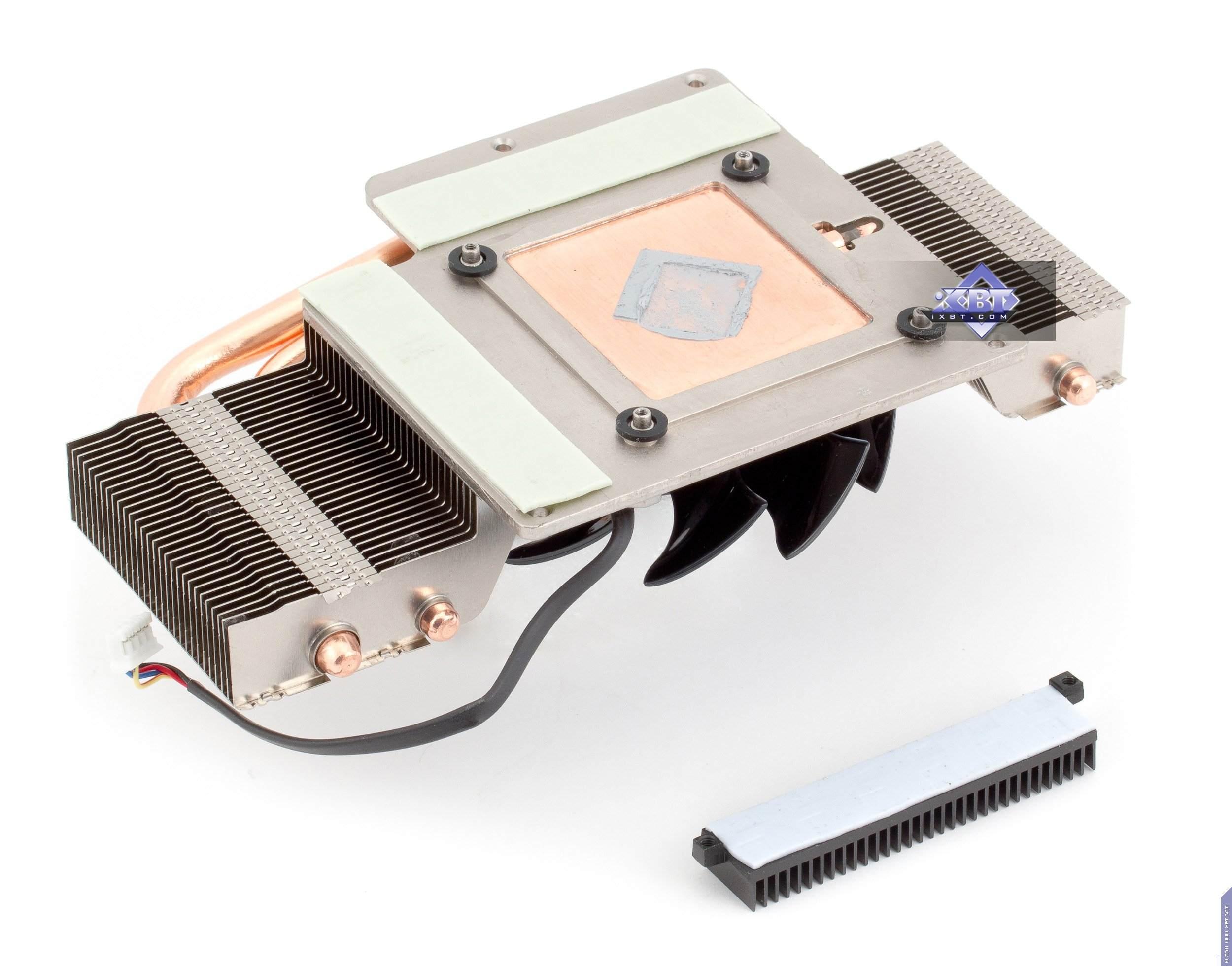

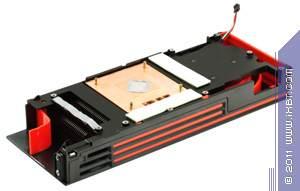

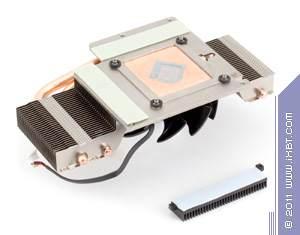

О системах охлаждения.

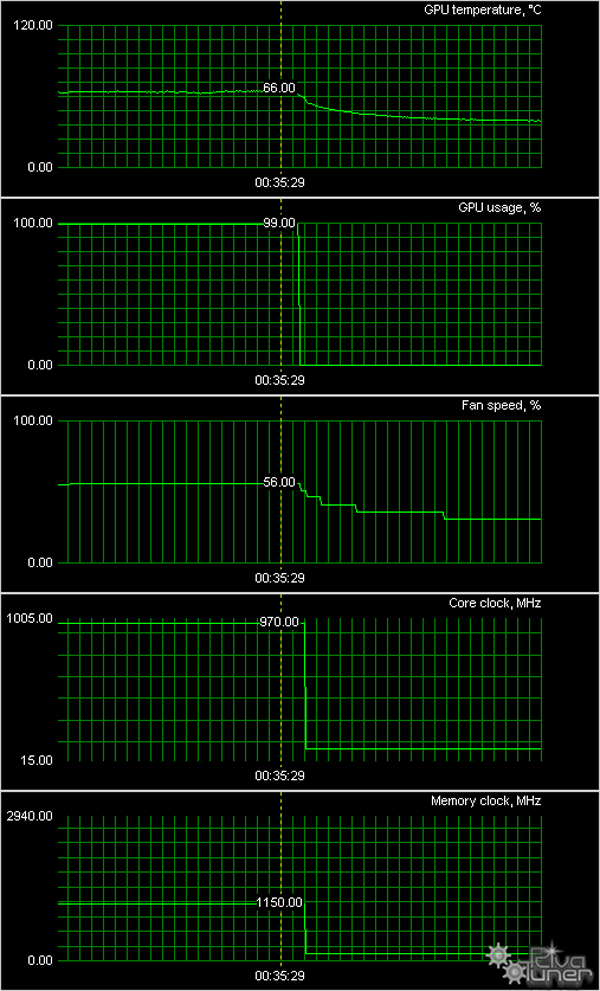

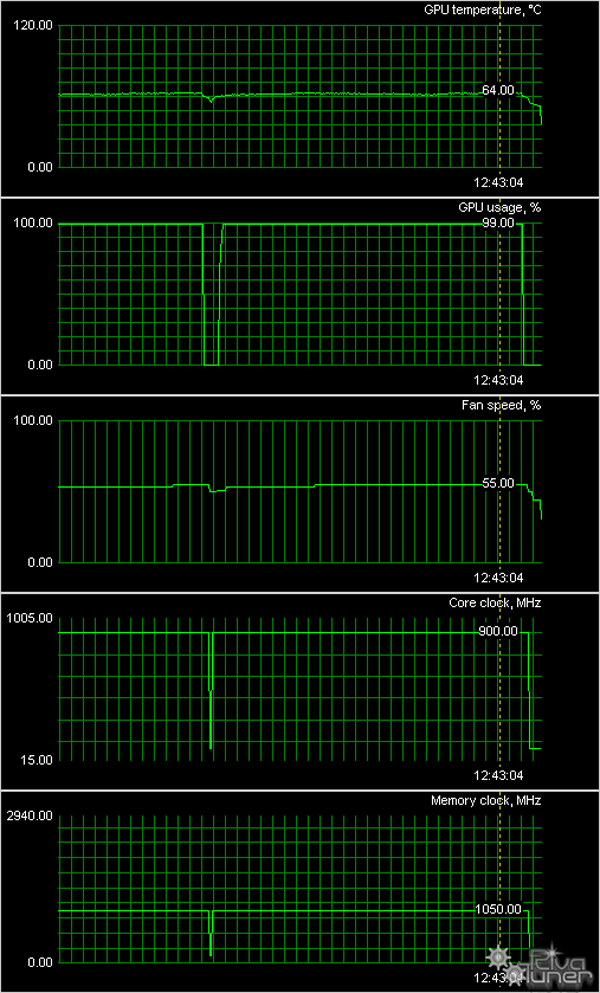

Мы провели исследование температурного режима с помощью утилиты MSI Afterburner (автор А. Николайчук AKA Unwinder) и получили следующие результаты:
Sapphire Radeon HD 6870 Vapor X 1024 МБ 256-битной GDDR5 PCI-E | |
---|---|
Sapphire Radeon HD 6870 Toxic 1024 МБ 256-битной GDDR5 PCI-E | |

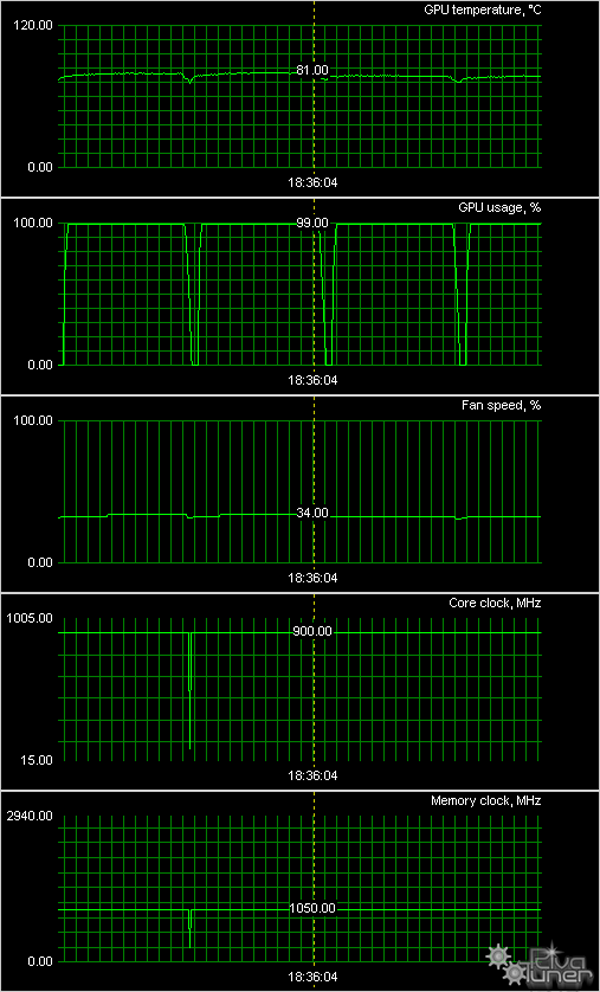

Sapphire Radeon HD 6870 1024 МБ 256-битной GDDR5 PCI-E | |

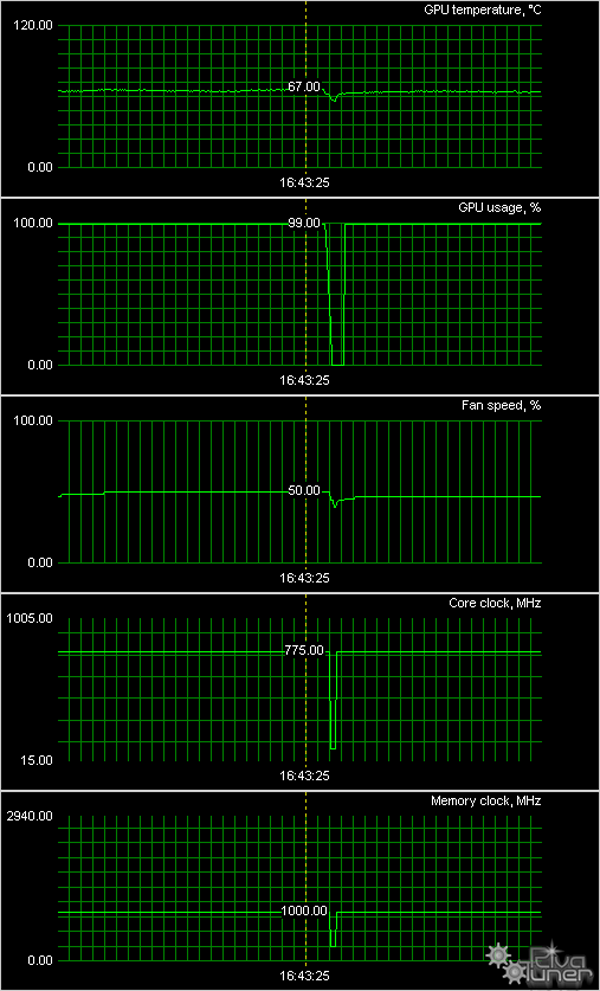

Sapphire Radeon HD 6850 1024 МБ 256-битной GDDR5 PCI-E | |
Исследования очень наглядно нам показали, насколько более эффективны СО, произведенные компанией Sapphire или ею же где-то заказанные, по сравнению с эталонным кулером. В трех картах, где стоят уникальные СО, нагрев ядра не превышает 66 градусов, когда как у 6870, ииеющего референс-кулер, нагрев достиг 80 и больше градусов, хотя и это не критично для такого рода карт.

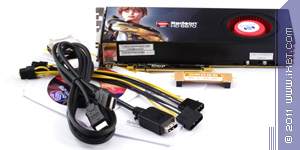

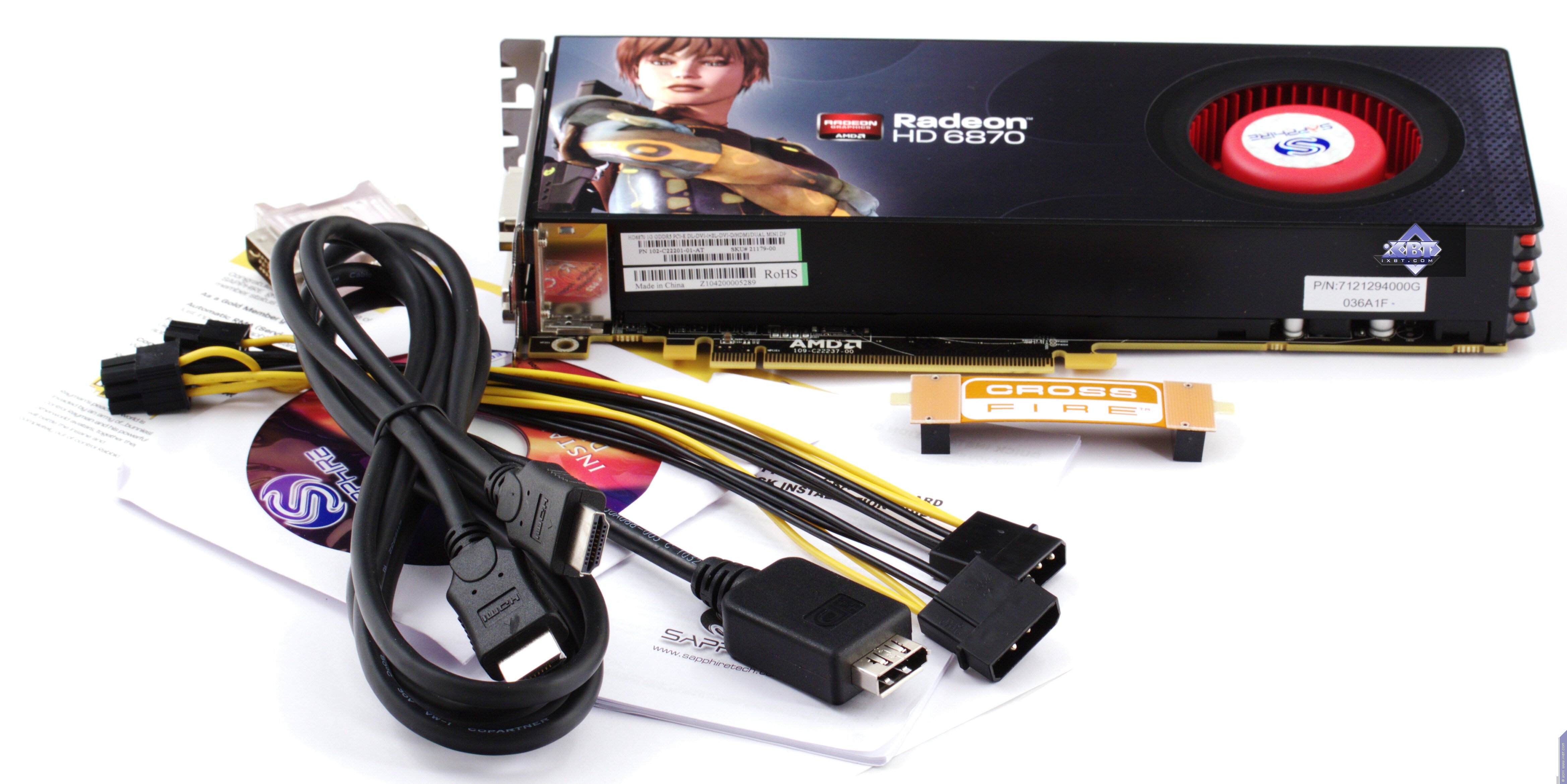

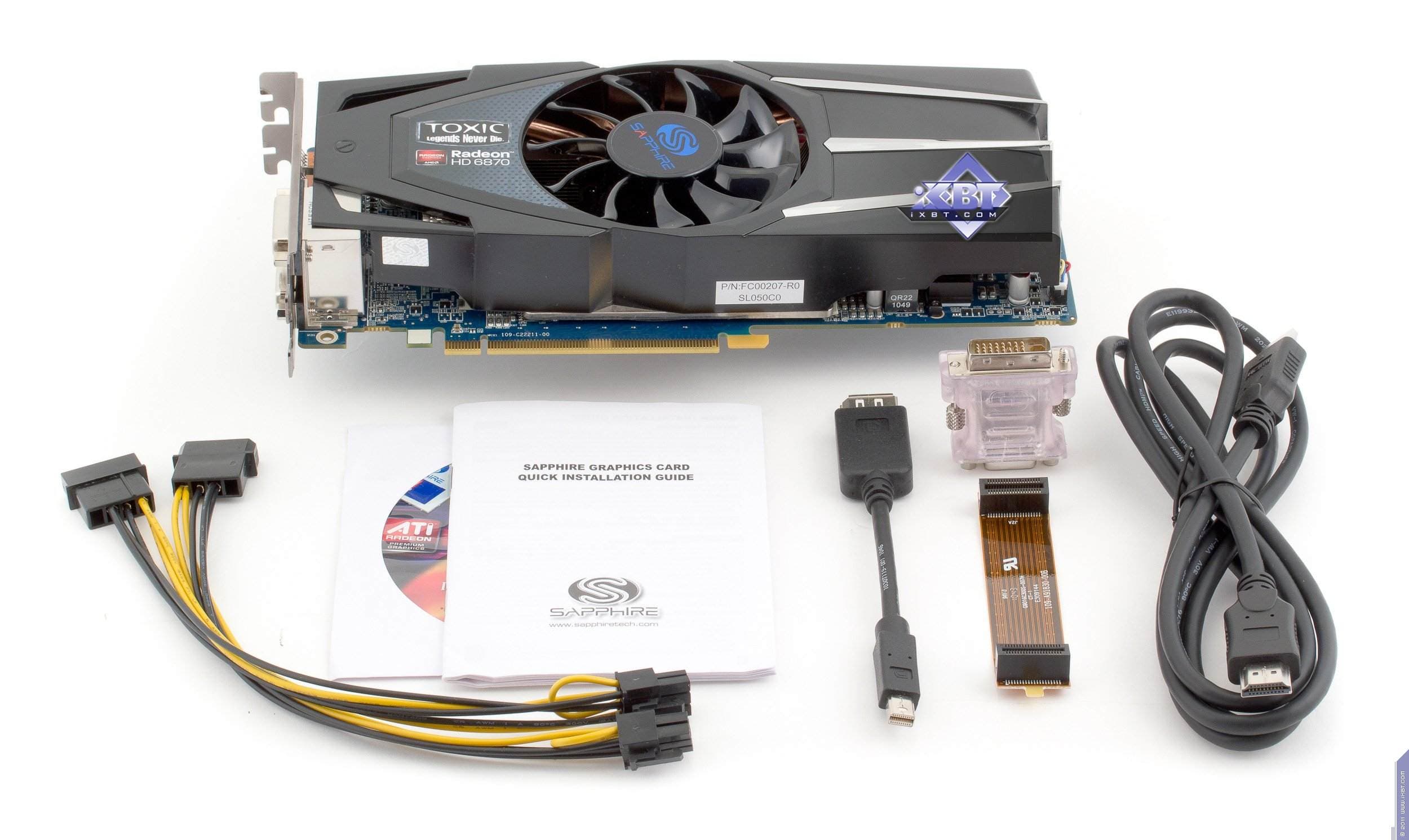

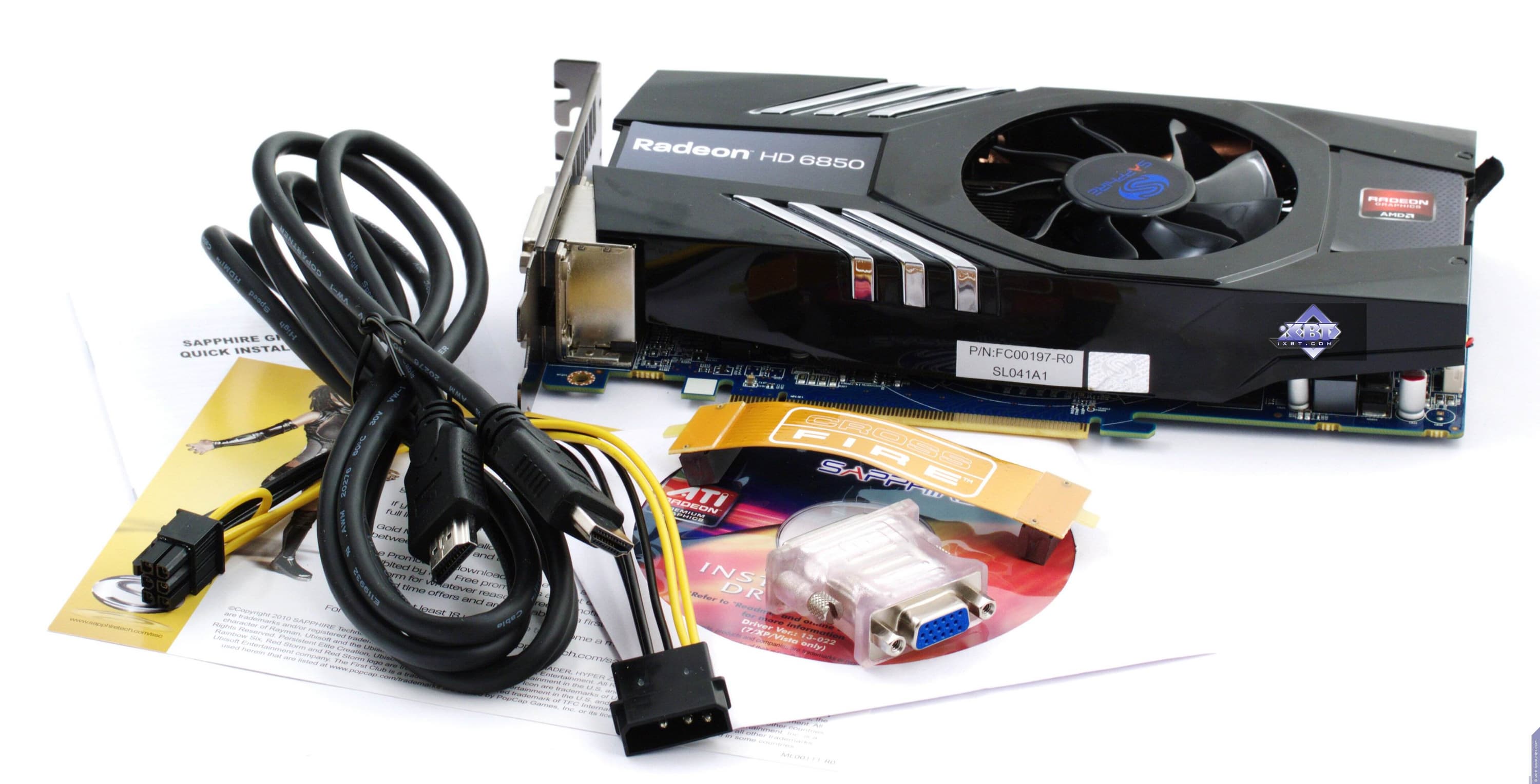

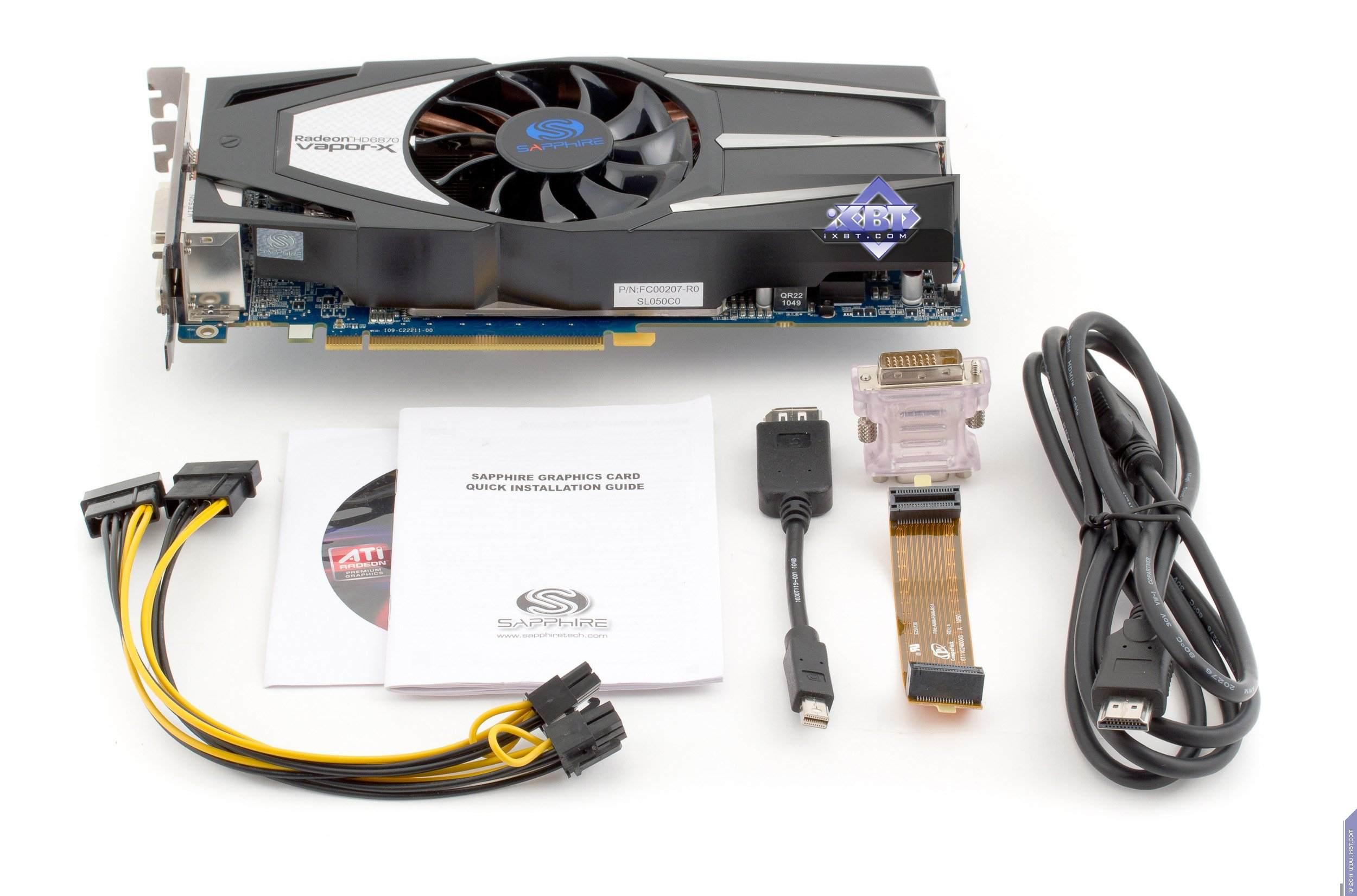

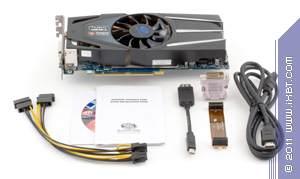

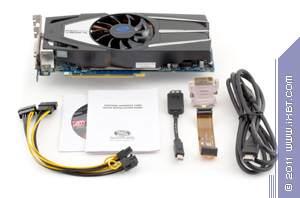

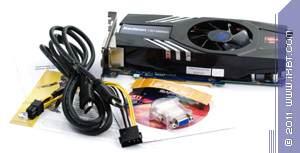

Теперь о комплектации.
Базовый комплект поставки должен включать в себя: руководство пользователя, диск с драйверами и утилитами и мост CrossFire.

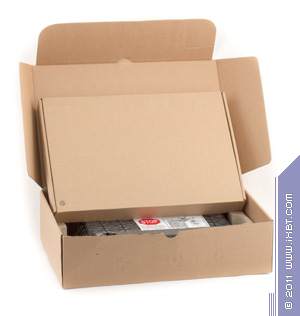

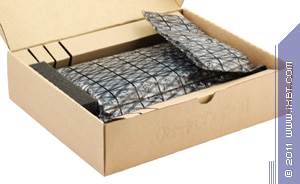

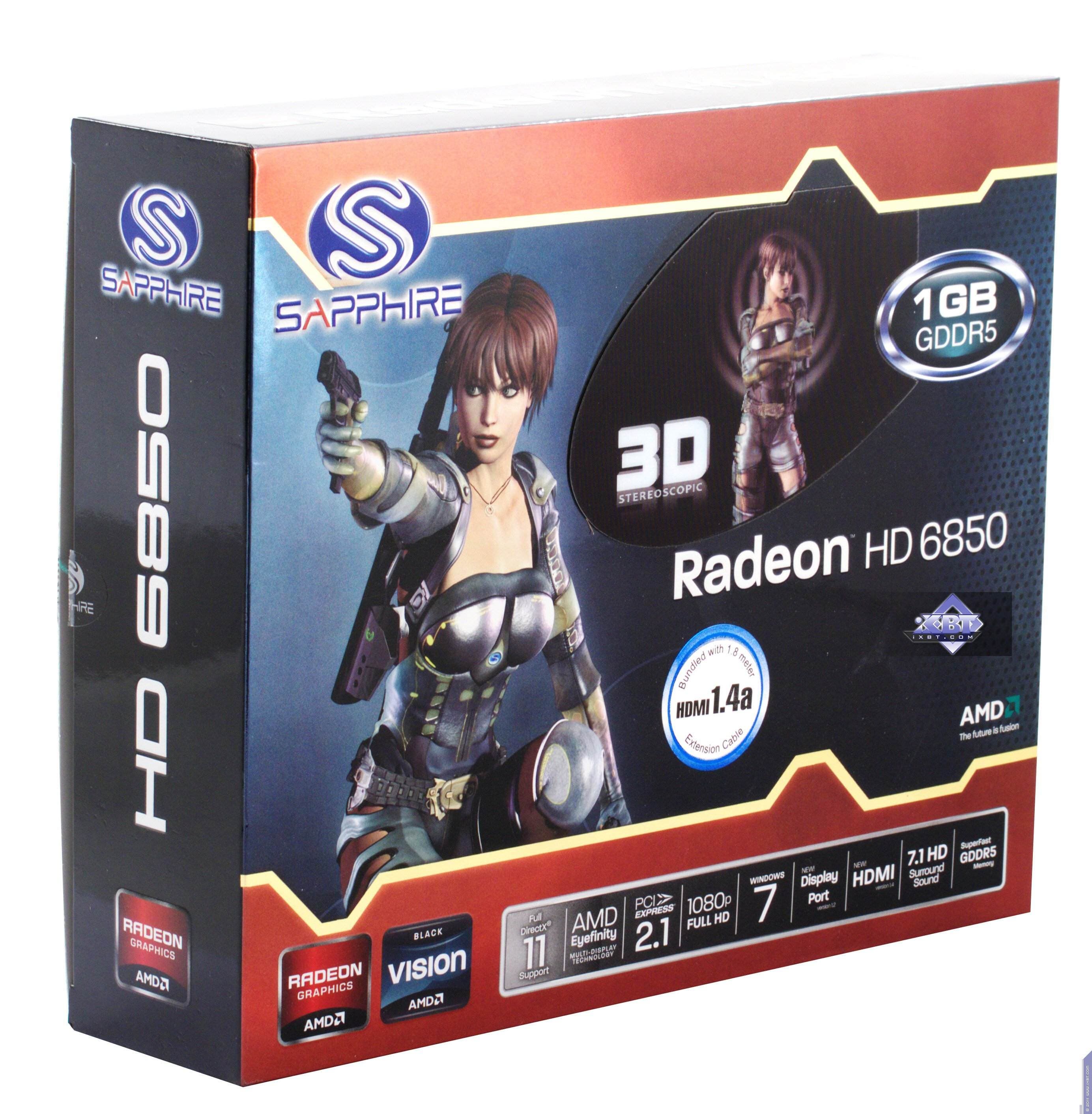

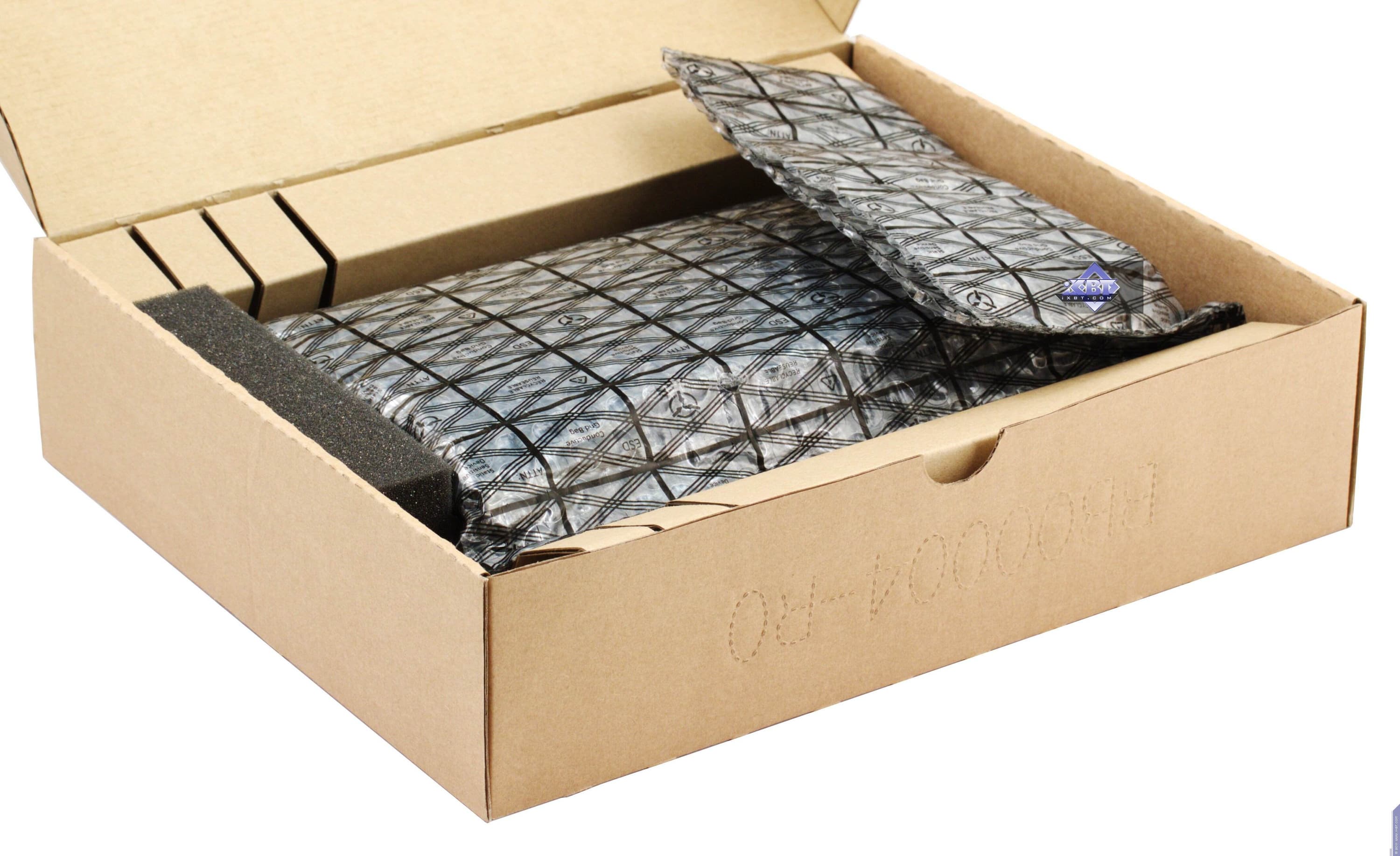

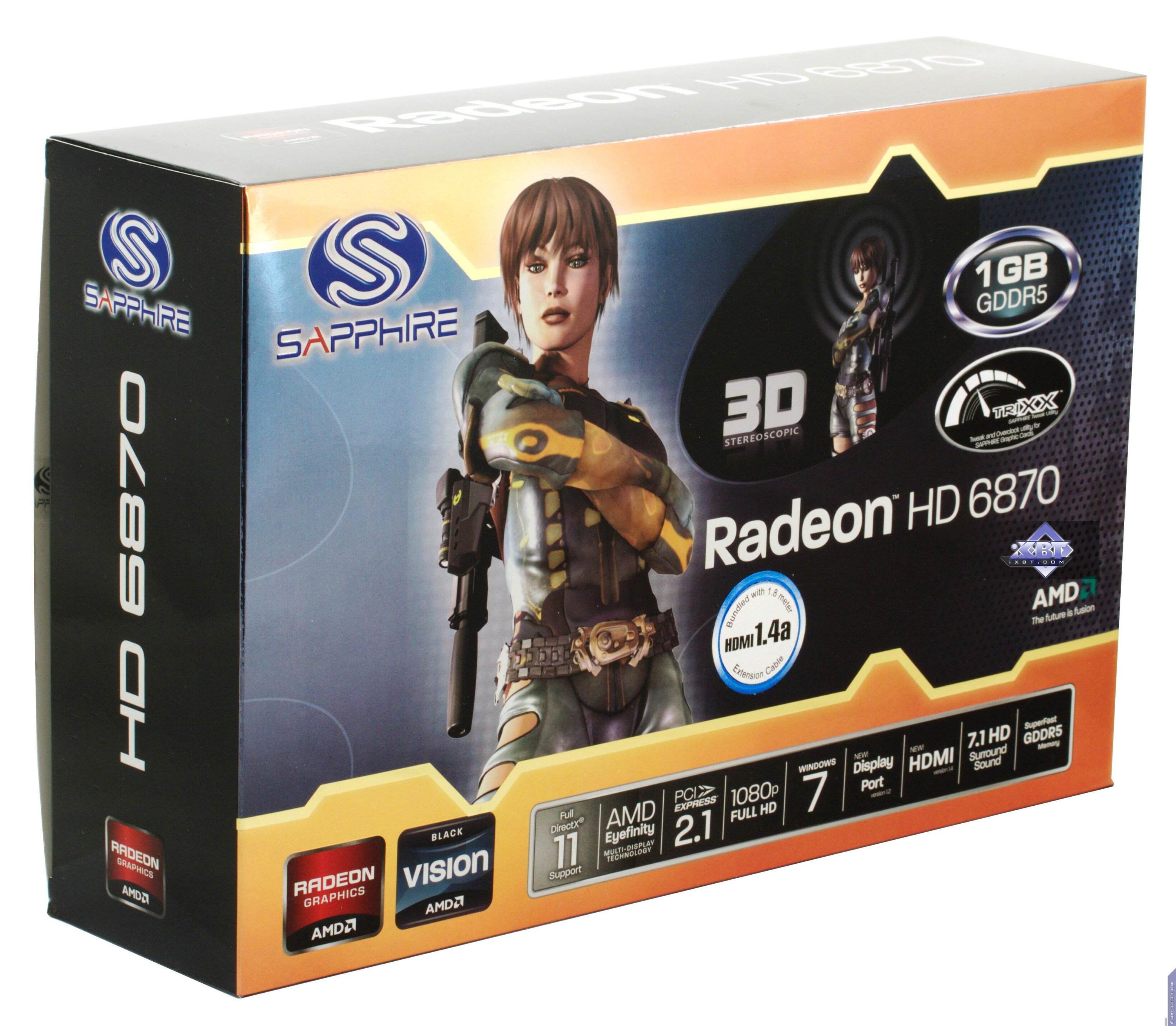

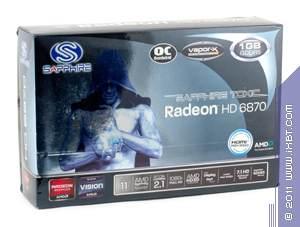

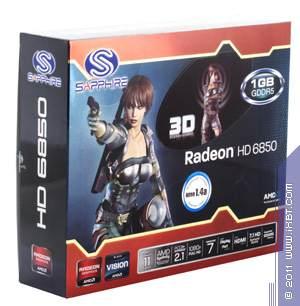

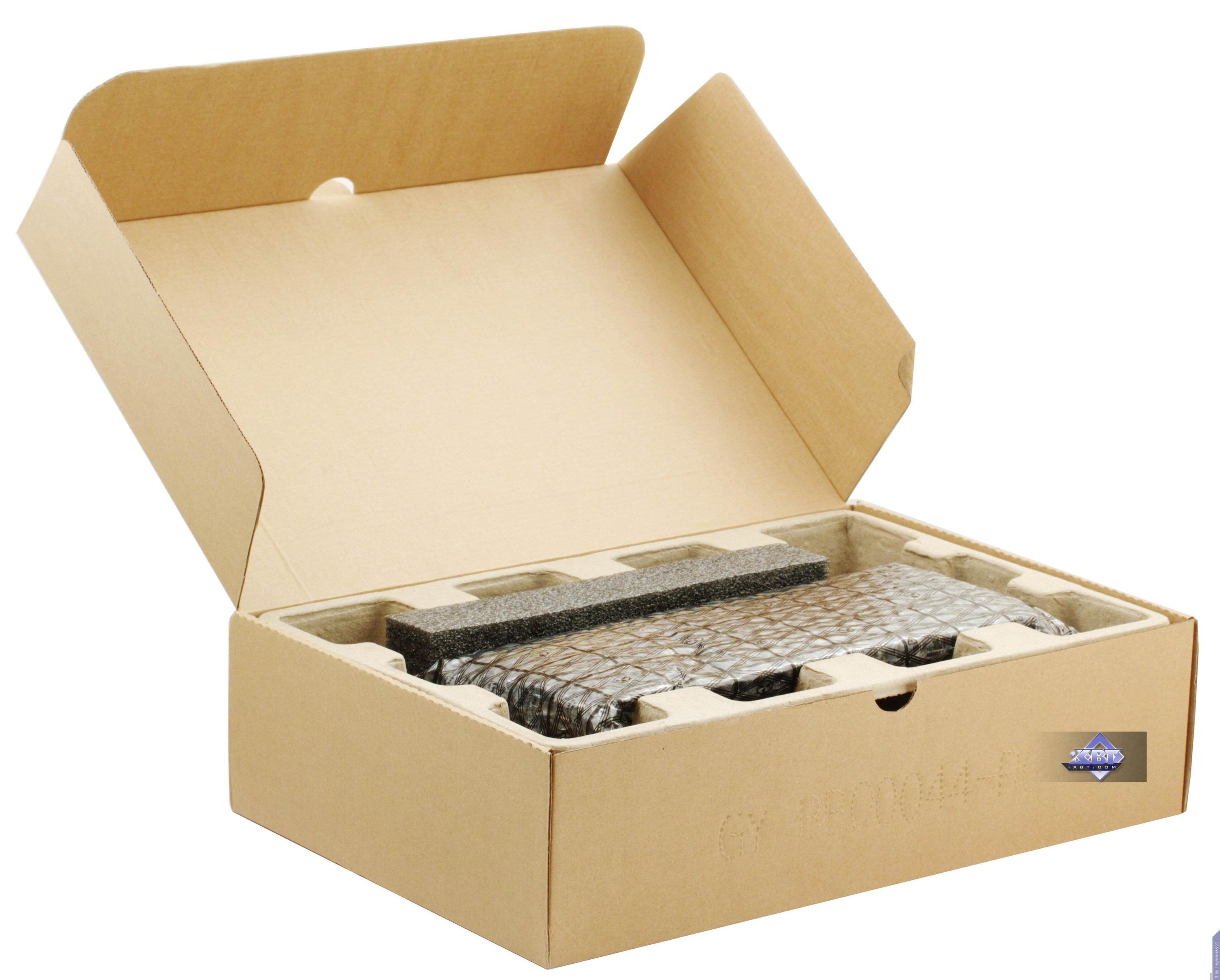

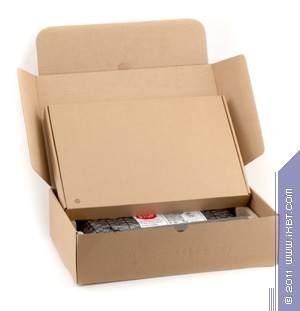

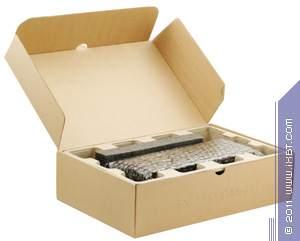

На очереди рассмотрение упаковок.
Установка и драйверы
Конфигурация тестового стенда:
- Компьютер на базе Intel Core i7-975 (Socket 1366)
- процессор Intel Core i7-975 (3340 МГц);
- системная плата Asus P6T Deluxe на чипсете Intel X58;
- оперативная память 6 ГБ DDR3 SDRAM Corsair 1600 МГц;
- жесткий диск WD Caviar SE WD1600JD 160 ГБ SATA;
- блок питания Tagan TG900-BZ 900 Вт.
- операционная система Windows 7 64 бит; DirectX 11;
- монитор Dell 3007WFP (30″);
- драйверы ATI версии Catalyst 11.4beta; Nvidia версии 267.31/267.26/267.59/267.71.
VSync отключен.
Результаты тестов: сравнение производительности
В качестве инструментария мы использовали:
- Far Cry 2 (Ubisoft) — DirectX 10.0, shaders 4.0 (HDR), для тестирования использовалась утилита из комплекта игры (уровень Middle). Все настройки выставлены на максимальное качество. Благодарим компанию Nvidia за предоставление лицензионного продукта.
- Unigine Tropics Benchmark 1.3 (Unigine) — DirectX 10.0, скачать здесь. Настройки тестирования — High.
Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева за помошь в настройках работы бенчмарка. - 3DMark 11 (FutureMark) — DirectX 11.0, настройки тестирования — Performance.
- Aliens vs. Predator (2010) (Rebellion/SEGA), DirectX 11.0, настройки тестирования — Very High, запуск бенчмарка из меню.
- Crysis Warhead (Crytek/EA), DirectX 10.0, (батник и демо для запуска), настройки тестирования — Very High, используется уровень Cargo. Благодарим компанию Nvidia за предоставление лицензионного продукта.
- Formula 1 (2010) (Codemasters) — DirectX 11.0, настройки тестирования — Ultra High (запуск бенчмарка: formulaone.exe -benchmark example_benchmark.xml). Благодарим компанию Nvidia за предоставление лицензионного продукта.
- Unigine Heaven Benchmark 2.0 (Unigine) — DirectX 11.0, скачать здесь. Настройки тестирования — High.
Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева за помошь в настройках работы бенчмарка. - Colin McRae: DiRT2 (Codemasters) — DirectX 11.0, настройки тестирования — Ultra High (запуск бенчмарка: dirt2.exe -benchmark example_benchmark.xml). Благодарим компанию AMD за предоставление лицензионного продукта.
- Metro 2033 (4A Games/THQ) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).
- Just Cause 2 (Avalanche Studios/Eidos Interactive) — DirectX 10.0, настройки тестирования — Super High (запуск бенчмарка в самой игре в настройках). Благодарим компанию Nvidia за предоставление лицензионного продукта.
Читатели, которые хорошо разбираются в 3D-видеокартах, смогут сделать выводы самостоятельно, посмотрев на результаты, представленные на диаграммах далее. А для новичков и тех, кто только-только занялся вопросом выбора видеокарты, мы сделаем некоторые пояснения.
Есть смысл ознакомиться с нашими краткими справочниками по семействам современных видеокарт и процессоров, на основе которых они выпускаются. Следует отметить частоты работы, поддержку современных технологий (шейдеры), а также конвейерную архитектуру.
Теперь посмотрим на тесты.
Из четырех рассмотренных нами карт только одна имела повышенные частоты работы: Sapphire Radeon HD 6870 Toxic 1024 МБ 256-битной GDDR5 PCI-E. Исследования показали, что производительность карты получилась такой, что она попала практически в середину между 6870 (на штатных частотах) и 6950. Учитывая, что на приведенных ниже диаграммах и так уже очень много данных, мы не стали загромождать их показателями 6870 Toxic, поскольку любой человек сможет легко представить скорость работы карты в том или ином приложении, мысленно взяв среднее арифметическое показателей 6870 и 6950. Ну а что вы хотели? — Ведь и при просмотре сериалов люди думают: сколько колен родилось, или какова степень родства у героини с ее потенциальным женихом…
- Unigine Tropics Benchmark
- Far Cry 2
- Unigine Heaven Benchmark DirectX 11.0
- Aliens versus Predator (2010)
- Crysis Warhead, Cargo
- Formula 1 (2010)
- 3DMark 11 Graphics Marks
- Colin McRae: DiRT2
- Metro 2033
- Just Cause 2
Выводы
Перед тем, как сделать выводы, предложим рейтинги полезности из i3D-Speed 03’11
Рейтинг полезности ТОЛЬКО по игровым тестам
№ | Название ускорителя | Рейтинг полез. | Рейтинг персп. | Цена |
01 | GTX 560 Ti 1024 МБ, 1000/2000/4580 | 1075 | 927 | 305 |
02 | HD 5770 1024 МБ, 850/850/4800 | 1034 | 644 | 142 |
03 | GTX 460 SE 1024 МБ 680/1360/3400 | 1018 | 683 | 165 |
04 | HD 6850 1024 МБ, 775/775/4000 | 996 | 741 | 203 |
05 | HD 6950 1024 МБ, 800/800/5000 | 994 | 860 | 285 |
06 | GTX 460 1024 МБ 675/1350/3600 | 973 | 726 | 199 |
07 | HD 6950 2048 МБ, 800/800/5000 | 956 | 908 | 315 |
08 | GTX 560 Ti 1024 МБ, 822/1644/4000 | 953 | 836 | 278 |
09 | HD 6870 1024 МБ, 900/900/4200 | 923 | 804 | 262 |
10 | HD 5750 1024 МБ, 700/700/4600 | 922 | 590 | 132 |
11 | HD 6790 1024 МБ, 840/840/4200 | 920 | 695 | 185 |
12 | HD 5670 1024 МБ, 775/775/2000 | 890 | 476 | 86 |
13 | GTX 570 1280 МБ, 732/1464/3800 | 870 | 932 | 384 |
14 | GTX 550 Ti 1024 МБ, 1000/2000/4400 | 842 | 656 | 185 |
15 | HD 6970 2048 МБ, 880/880/5500 | 838 | 960 | 405 |
16 | GTS 450 1024 МБ, 783/1566/3600 | 815 | 568 | 137 |
17 | GTX 550 Ti 1024 МБ, 920/1840/4100 | 814 | 629 | 174 |
18 | HD 5870 1024 МБ, 850/850/4800 | 749 | 867 | 372 |
19 | GTX 570 SLI 2×1280 МБ, 732/1464/3800 | 706 | 1209 | 768 |
20 | GTX 580 1536 МБ, 775/1550/4000 | 688 | 1018 | 573 |
21 | HD 6990 2×2048 МБ, 880/880/5000 | 630 | 1213 | 850 |
22 | HD 6990 2×2048 МБ, 830/830/5000 | 613 | 1196 | 850 |
23 | GT 430 1024 МБ, 700/1400/3600 | 547 | 371 | 77 |
24 | GTX 590 2×1536 МБ, 607/1215/3414 | 543 | 1220 | 1007 |
25 | GTX 580 SLI 2×1536 МБ, 775/1550/4000 | 538 | 1302 | 1146 |
26 | HD 5570 1024 МБ 650/650/1660 | 536 | 357 | 79 |
Рейтинг полезности по всем тестам
№ | Название ускорителя | Рейтинг полез. | Рейтинг персп. | Цена |
01 | HD 5770 1024 МБ, 850/850/4800 | 600 | 653 | 142 |
02 | GTX 460 SE 1024 МБ 680/1360/3400 | 577 | 688 | 165 |
03 | HD 5670 1024 МБ, 775/775/2000 | 575 | 490 | 86 |
04 | HD 5750 1024 МБ, 700/700/4600 | 563 | 605 | 132 |
05 | HD 6850 1024 МБ, 775/775/4000 | 543 | 745 | 203 |
06 | GTX 560 Ti 1024 МБ, 1000/2000/4580 | 540 | 915 | 305 |
07 | GTX 460 1024 МБ 675/1350/3600 | 538 | 729 | 199 |
08 | HD 6950 1024 МБ, 800/800/5000 | 522 | 866 | 285 |
09 | HD 6790 1024 МБ, 840/840/4200 | 513 | 695 | 185 |
10 | GTS 450 1024 МБ, 783/1566/3600 | 506 | 585 | 137 |
11 | GTX 560 Ti 1024 МБ, 822/1644/4000 | 500 | 834 | 278 |
12 | HD 6870 1024 МБ, 900/900/4200 | 490 | 807 | 262 |
13 | HD 6950 2048 МБ, 800/800/5000 | 488 | 896 | 315 |
14 | GTX 550 Ti 1024 МБ, 1000/2000/4400 | 487 | 666 | 185 |
15 | GTX 550 Ti 1024 МБ, 920/1840/4100 | 480 | 641 | 174 |
16 | GTX 570 1280 МБ, 732/1464/3800 | 432 | 916 | 384 |
17 | HD 6970 2048 МБ, 880/880/5500 | 419 | 946 | 405 |
18 | GT 430 1024 МБ, 700/1400/3600 | 415 | 398 | 77 |
19 | HD 5570 1024 МБ 650/650/1660 | 382 | 360 | 79 |
20 | HD 5870 1024 МБ, 850/850/4800 | 379 | 855 | 372 |
21 | GTX 570 SLI 2×1280 МБ, 732/1464/3800 | 342 | 1193 | 768 |
22 | GTX 580 1536 МБ, 775/1550/4000 | 332 | 991 | 573 |
23 | HD 6990 2×2048 МБ, 880/880/5000 | 309 | 1211 | 850 |
24 | HD 6990 2×2048 МБ, 830/830/5000 | 302 | 1193 | 850 |
25 | GTX 590 2×1536 МБ, 607/1215/3414 | 256 | 1187 | 1007 |
26 | GTX 580 SLI 2×1536 МБ, 775/1550/4000 | 254 | 1281 | 1146 |
Мы уже отмечали ранее, что Radeon HD 6850 прочно находится в первой пятерке самых выгодных карт с точки зрения соотношений цена-скорость-возможности. Так что именно эта видеокарта представляет особый интерес. А вот 6870 сильно отстает в рейтингах, потому что цена слишком и неоправданно завышена. Однако это все касается в целом серий, но надо сделать выводы и по конкретным картам.
Sapphire Radeon HD 6850 1024 МБ 256-битной GDDR5 PCI-E — стоит напомнить, что этот продукт успешно конкурирует с многочисленными уже вариантами GTX 460. А вариант Sapphire усиливает положительные впечатления своим кулером. Очень приятный продукт. К тому же обладает всем набором современных выводов: DVI, HDMI, DP.
Sapphire Radeon HD 6870 Vapor X 1024 МБ 256-битной GDDR5 PCI-E — несмотря на то, что в целом 6870 не совсем выгоден из-за завышенных цен, данный вариант, опять же из-за уникальной и интересной СО, поднимает планку 6870 и делает этот продукт стоящим внимания. И не забываем про набор гнезд вывода на все случаи жизни.
Sapphire Radeon HD 6870 Toxic 1024 МБ 256-битной GDDR5 PCI-E — этот продукт обладает достоинствами предыдущего изделия, но еще имеются и повышенные частоты работы, что резко поднимает планку востребованности такой видеокарты. По сути, даже если цена будет примерно как у GTX 560 Ti, то можно выбирать этот вариант 6870.
Sapphire Radeon HD 6870 1024 МБ 256-битной GDDR5 PCI-E — по сути копия референс-карты. К большому сожалению, цены на такие продукты, как показал наш рейтинг, сильно завышены, и конкуренты в лице GTX 460 и более дорогой GTX 560 Ti занимают более высокие позиции. Так что следите за ценами. Если у 6870 она будет на уровне GTX 460 — тогда есть смысл.
Окончательное решение, как обычно, принимать нашим читателям. Мы лишь даем информацию о рассмотренном продукте, но не делаем прямых указаний по выбору того или иного изделия.
Теперь возвращаемся к начальной теме. О загадке: она для старожилов не только IT, но и hardware-сайтов и ресурсов. Напоминаю, что кто первым отгадает связь между страной, что показана на первом снимке в этой статье, и компанией Sapphire, и напишет мне на e-mail этот ответ, получит небольшой подарок. Подсказка номер один: связь очень оригинальная, и в лице одного человека :). Подсказка номер два: если кто помнит вебсайт Reactor Critical и его бессменного ведущего и основателя, тот быстро догадается. :-)
ВНИМАНИЕ номер ОДИН! К сожалению, из-за таможенных проблем с отправкой подарков за пределы России мы вынуждены ограничить круг потенциальных участников конкурса-загадки только жителями Российской Федерации. Иностранные наши читатели также могут участвовать, если у них есть адрес в России для отправки туда призов.
Внимание номер ДВА! Победители ранее проведенных конкурсов-загадок в подобного рода обзорах из участия в очередном конкурсе исключаются.
Победители определены: В.Демешко, А.Бондарев и Д.Кравченко. А также поощрительный приз достался С. Степченкову.
КОНКУРС ЗАВЕРШЕН, поэтому присылать ответы больше не надо!
Правильный ответ: на фото изображена Австралия, и хотя, как многие отвечали, связь между названием компании Sapphire и всемирно известными сапфирами из Австралии, в вопросе четко говорилось, что связь Sapphire-Австралия через одного сотрудника. И действительно, бывший владелец популярного сайта по 3D-графике Reactor Critical, имеющий никнейм Kenguru (вот тут связь с Австралией), ныне работает в компании Sapphire Technology.
По результатам исследования мы награждаем в номинации «Оригинальный дизайн» (за май 2011 года) карты:
- Sapphire Radeon HD 6870 Vapor X 1024 МБ 256-битной GDDR5 PCI-E
- Sapphire Radeon HD 6870 Toxic 1024 МБ 256-битной GDDR5 PCI-E
- Sapphire Radeon HD 6850 1024 МБ 256-битной GDDR5 PCI-E
А в номинации «Отличная поставка» (за май 2011) мы награждаем карты:
- Sapphire Radeon HD 6870 Vapor X 1024 МБ 256-битной GDDR5 PCI-E
- Sapphire Radeon HD 6870 Toxic 1024 МБ 256-битной GDDR5 PCI-E
- Sapphire Radeon HD 6850 1024 МБ 256-битной GDDR5 PCI-E
- Sapphire Radeon HD 6870 1024 МБ 256-битной GDDR5 PCI-E
Средняя текущая цена (количество предложений) в московской рознице: | |
---|---|
Рассматриваемые карты | Конкуренты |
HD 6870 — $94(4) | GTX 470 — $357(на 11.01.16) |
HD 6870 — $94(4) | GTX 560 Ti — $178(4) |
HD 6870 — $94(4) | GTX 460 1 ГБ — Н/Д(0) |
HD 6850 — $145(на 11.01.16) | GTX 460 768 МБ — $189(на 11.01.16) |
HD 6850 — $145(на 11.01.16) | GTS 450 — $153(на 11.01.16) |
HD 6850 — $145(на 11.01.16) | GTX 460 1 ГБ — Н/Д(0) |
